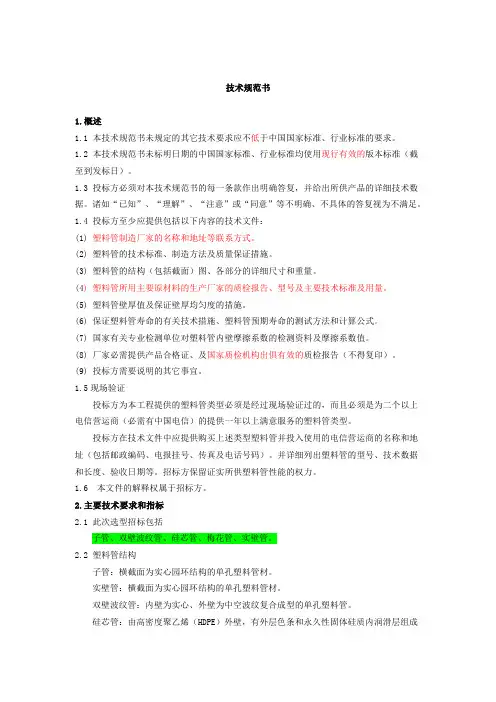

塑管技术规范
技术规范书1.概述1.1 本技术规范书未规定的其它技术要求应不低于中国国家标准、行业标准的要求。
1.2 本技术规范书未标明日期的中国国家标准、行业标准均使用现行有效的版本标准（截至到发标日）。
1.3 投标方必须对本技术规范书的每一条款作出明确答复，并给出所供产品的详细技术数据。
诸如“已知”、“理解”、“注意”或“同意”等不明确、不具体的答复视为不满足。
1.4 投标方至少应提供包括以下内容的技术文件：(1) 塑料管制造厂家的名称和地址等联系方式。
(2) 塑料管的技术标准、制造方法及质量保证措施。
(3) 塑料管的结构（包括截面）图、各部分的详细尺寸和重量。
(4) 塑料管所用主要原材料的生产厂家的质检报告、型号及主要技术标准及用量。
(5) 塑料管壁厚值及保证壁厚均匀度的措施。
(6) 保证塑料管寿命的有关技术措施、塑料管预期寿命的测试方法和计算公式。
(7) 国家有关专业检测单位对塑料管内壁摩擦系数的检测资料及摩擦系数值。
(8) 厂家必需提供产品合格证、及国家质检机构出俱有效的质检报告（不得复印）。
(9) 投标方需要说明的其它事宜。
1.5现场验证投标方为本工程提供的塑料管类型必须是经过现场验证过的，而且必须是为二个以上电信营运商（必需有中国电信）的提供一年以上满意服务的塑料管类型。
投标方在技术文件中应提供购买上述类型塑料管并投入使用的电信营运商的名称和地址（包括邮政编码、电报挂号、传真及电话号码）。
并详细列出塑料管的型号、技术数据和长度、验收日期等。
招标方保留证实所供塑料管性能的权力。
1.6 本文件的解释权属于招标方。
2.主要技术要求和指标2.1 此次选型招标包括子管、双壁波纹管、硅芯管、梅花管、实壁管。
2.2 塑料管结构子管：横截面为实心园环结构的单孔塑料管材。
实壁管：横截面为实心园环结构的单孔塑料管材。
双壁波纹管：内壁为实心、外壁为中空波纹复合成型的单孔塑料管。
硅芯管：由高密度聚乙烯（HDPE）外壁，有外层色条和永久性固体硅质内润滑层组成的单孔塑料管。
pvc双壁波纹管技术规范
pvc双壁波纹管技术规范PVC双壁波纹管技术规范目录1.工程概述2.引用标准3.管材结构尺寸4.主要技术要求5.各项指标的测试方法6.标志、储存及环境性能1工程概述1(1 本技术规范书适用于中国网通公司城域网工程硬聚氯乙烯塑料双壁波纹管(以下简称:管材)。
1(2 本文件所引用的标准为我国国家标准和信息产业部标准。
对于那些在本文件中未作规定的，而我国国家标准和信息产业部标准已有规定的，应满足我国国家和信息产业部相关标准。
1(3 管道设计使用寿命不应少于50年。
1(4 投标方所提供的管道必须是经过现场验证过的，并至少有500公里以上，为两个电信主管部门提供一年以上的满意运行。
投标方应在投标书中提供购买这类管道的用户证明，其中包括投入实际运营的电信主管部门的名称、地址、传真和电话号码、设备的类型、验收数据及应用地点等。
招标方保留证实所供管道性能的权力，如有必要，可现场调查。
1(5 本文件解释权属于招标方。
22引用标准本规范所列各种指标，应符合下列国家标准或原邮电部标准。
GB 2918—82 塑料试样状态调节和试验的标准环境GB 8804.2—88 热塑性塑料管材拉伸性能试验方法聚乙烯管材GB 8805—88 硬质塑料管材弯曲度测定方法GB 8806—88 塑料管材尺寸测量方法GB/T 9647—88 塑料管材耐外负荷试验方法GB/T 14152—93 热塑性塑料管材耐外冲击性能试验方法真实冲击率法ZB G33 008—89 聚氯乙烯塑料波纹电线管3 管材结构尺寸3(1硬聚氯乙烯管结构尺寸表1 mm 标称直径外径允许偏最小内径差 d 管长 i min100/90 +0.3 88 6000-0.6 ?30110/100 +0.4 97 6000-0.7 ?3033(2管材连接承口结构尺寸表2 mm 标称最大最小弹性密封圈式连粘接式连接直径外径内径接d d 最小最小密封承口内径Ds 最小插入e maxi min承口承口圈深最小最大承口深度平均深度度S 深度内径 A AminminD imin100/100.88 100.60 40 100.100.60 >A/2 90 3 4 1 5110/100.97 100.60 40 100.100.60 >A/2 100 4 5 2 6注:承口内径不含管口带斜角部分。
波纹管技术检验规范A1
波纹管技术检验规范书编制：审核：批准：编制时间：苏州沃尔兴电子科技有限公司1．适用范围本规范规定了本公司生产的波纹管的技术要求及技术检验规范。
2．技术要求2.1 外观：(具体外观检测规范见“附件1”）外观应抗扭曲、无损坏、无伤痕、无油污、无气孔，槽口无错位、漏开及毛边等现象，内外壁光滑平整不允许有划痕和凸起异物。
2.2 尺寸：(具体尺寸检测规范见“附件2”）波纹管的尺寸规格表“表一”：型号内径d(mm) 外径D（mm) 弯曲半径（mm)AD-13.0 10.0±0.5 13.0±0.5 ≤30AD-15.8 12.0±0.5 15.8±0.5 ≤35AD-18.5 14.3±0.5 18.5±0.5 ≤45AD-21.2 17.0±0.5 21.2±0.5 ≤50AD-25.0 20.0±0.5 25.0±0.5 ≤55AD-28.5 23.0±0.5 28.5±0.5 ≤60表一2.3 包装：(具体包装检测规范见“附件3”）2.3.1 生产内包装：每卷内的接头数量不能超过2个；每卷内的接头处和裁断收尾处必须包扎白色胶带作加固和标示处理；PVC拉伸膜必须紧密均匀缠绕；每卷的卷盘尺寸必须符合单卷尺寸要求；每卷的产品内包装标签填写内容必须与实际产品一致，并整齐张贴在PVC拉伸膜的外表面处。
2.3.2 出货外包装：用牛皮纸将已经叠放好的波纹管进行二次包装（保证覆盖所有波纹管），再用胶带包捆紧密后打包放入蛇皮袋中；产品外标签填写内容必须与实际产品一致，并整齐张贴在蛇皮袋的外表面处。
3．附件附件1《波纹管外观检验规范书》；附件2《波纹管尺寸检验规范书》；附件3《波纹管包装检验规范书》。
附件1波纹管外观检验规范书1.目的规范波纹管外观的检验操作，保证检验结果的准确性。
2.范围适用于公司自产波纹管外观的检验。
波纹管企业标准技术标准
Q B 陕西宏广橡塑制品有限公司企业标准Q/JS-001-2011阻燃型塑料波纹管2011-03-1发布 2011-03-5实施陕西宏广橡塑制品有限公司阻燃型塑料波纹管1.范围本标准规定了可供汽车低压电线束、建筑、通讯、机电、家用电器等行业配套使用的多用途阻燃型塑料波纹管的技术要求、试验方法、检验规则、标志、包装、运输及储存。
本标准适用于以国产及进口的聚乙烯（PE），聚丙烯（PP），聚氯乙烯（PVC）为基础的改性材料，采用挤出——中空定型工艺连续长度绕制或定尺长度分段工艺制造的各规格型号的塑料波纹软管与波纹中硬管。
2.引用规范性文件JG/T3001-92 建筑用绝缘电工套管及配件QC/T29106-92 汽车用低压电线线束技术条件GB/2828 计数抽样检验程序GB9328 公路车辆用低压电缆（电线）ZBG33008-89 聚氯乙烯塑料波纹电线管YD/T841-1996 地下通讯管道用塑料管GB/T13527.1-92 软聚氯乙烯管(流体输送用)GB/T13527.2-92 软聚氯乙烯管(电线绝缘用)GB/8410-2006 汽车内装饰材料的燃烧特性GB/T9575-2003 工业通用橡胶和塑料软管内径尺寸及公差和长度公差3、技术要求3.1外观波纹管波型清晰、完整、波形错径不大于1.5mm，光滑无明显合模飞边，不得有任何裂纹或破孔现象，也不得有明显的不均匀壁厚。
波纹管的刚性，挠性与弹性手感良好。
3.2颜色根据汽车线束行业及电气行业使用要求，基本色别为黑色，色泽均匀，聚乙烯阻燃波纹管，色泽允许略呈灰黑色。
根据顾客需要，工厂可生产透明及其他颜色波纹管。
3.3内外径偏差与壁厚标准波纹管内外径及壁厚偏差应符合表1的要求3.4.1波纹管切割长度公差应符合表2的要求3.4.2整卷波纹管包装原则上应连续光滑，长度≥15米时，允许有1处接头；每卷包装长度50-150M时，允许有2处断头；每卷包装长度在200M 以上时，允许有3-4处断头，但最多不超过4处断头。
PVC管材技术规范书
第二部分地下通信管道用PVC管技术规范书中国联通广东分公司2007年6月中国联通广东分公司2007年本地传输网工程通信管道用PVC管技术规范书１．总则1.1本技术规范书（以下简称“规范书”）为广东联通（以下简称“招标方”）向为拟建广东联通2007年本地传输网工程地下通信管道工程提供PVC管的厂商（以下简称“投标方”）提出关于所供的PVC管、PE子管及附件的质量及检测和验收等相关技术规范，本规范中尚未规定的其它技术要求应不劣于中国国家标准、行业标准的最新版本要求。
1.2本技术规范书未标明日期的中国国家标准、行业标准均以最新发布的版本（截至到发标日）作为依据。
1.3投标方必须对本技术规范书的每一条款作出明确答复，并给出所供产品的详细技术数据。
诸如“已知”、“理解”、“注意”或“同意”等不明确、不具体的答复视为不满足。
1.4投标方至少应提供包括以下内容的技术文件：1)PVC管及附件制造厂家的名称和地址。
2)PVC管及附件的技术标准、制造方法及质量保证措施。
3)PVC管及附件的结构（包括截面）图、各部分的详细尺寸和重量。
4)PVC管及附件所用主要原材料的生产厂家、型号及主要技术标准5)保证PVC塑料管及附件寿命的有关技术措施、PVC管预期寿命的测试方法和计算公式（包括保证PVC塑料管及附件在阳光下、地下、仓库里的具体寿命年限）。
6)投标方需要说明的其它事宜。
１.5使用验证投标方为本工程提供的PVC和PE子管类型必须是经过以往现场使用和验证过的，而且必须是曾为两个或以上的电信运营商提供一年以上质量合格、服务满意的地下通信管道用的各种类型PVC管、PE子管。
投标方在技术文件中应提供购买上述类型PVC管、PE子管并投入使用的电信运营商的名称和地址（包括邮政编码、电报挂号、传真及电话号码）。
并详细列出PVC管的型号、技术数据和长度、验收日期等。
招标方保留证实所供PVC管性能的权力。
1.6本文件的解释权属于招标方。
大口径PVC双壁波纹管生产技术
条 件 下 ， 塑 料 埋 地 排 水 管 这 方 面 的 优点 更明 显 。 最 后 ， 在 综 合 经 济 性 方 面 塑 料 埋 地 排 水 管 的 优 势 也 正 逐 渐 被 认 识 ， 塑 料 埋地 排 水 管 材 的 价 格 要 比 混 凝 土 管 材 高 ，但 是 国 内 外 的实 践证明 ，在ｉ Ｋ确 的 设 计 和 施 工 下 ， 采 用 塑 料 埋 地 排 水 管 的 总 工程造 价可 以低于传统 混凝土排
能 力 ）， 水 力 特 性
大 口径 Ｐ Ｃ双壁波纹 管生产技术 Ｖ
文 ／俞 建 模 刘 平
能 力 ）， 密 封 性
（ 泄 漏 ， 防 止 不
（耐 腐
腐 蚀 性 。塑 料 埋 地 排 水 管 的 耐 腐 蚀 性 远 胜 于 金 属 管 ， 也 明 显 优 于 混 凝 土 管 。 塑 料 管 的 抗 磨 损 性 也
近 几 年 ，大 口径 双 壁 波 纹 管
管一 样 的刚度 和强 度 。 其 次 ， 在 水 力 特 性 比方 面 ， 塑 料 管 由于 内 壁 光 滑 ， 对 于 液 体 流 动 的 阻 力 明显 小 于 混 凝 土 管 。
实 践 证 明 ， 在 同 样 的 坡 度 下 ， 采 用 直 径 较 小 的 塑 料 埋 地 排 水 管就
再 有 ， 在 使 用 寿 命 一 耐 腐 蚀 方 面 ， 塑 料 管 的 优 点 最 突 出 。 埋 地 排 水 管 输 送 的 生 产 污 水 和 雨水 常常 有腐蚀性 ，或酸性 或碱性 ， 生 产 污 水 如 工 业 排 水 更 是 具 有 强
途 是 作 为 埋 地 管 道 使 用 。 ＰＶ Ｃ 大 口径 双 壁 波 纹 管 是 国 际 上 上 世 纪 八 十 年 末 、 九 十 年 代 初 开 发 的
波纹状聚乙烯排水管标准规范
AASHTO 名称：M 294-02300-到1200-mm波纹状聚乙烯排水管标准规范1. 范围1.1这个标准规范中包括用于地表排水，浅地表排水应用中的波纹状聚乙烯（PE）管，连接和零件的要求和检测方法。
1.1.1 名义尺寸300到1200mm被包括了。
1.1.2 规定了材料，工艺，尺寸，管子硬度，环境的抗应力－裂缝性能，穿孔，接缝系统，脆性和标记形式。
1.2 波纹状聚乙烯（PE）管用于地表排水，浅地表排水中的，这里所有的应用中土壤的支撑给了管道的弹性的管壁。
它的主要应用是收集和传送由敞口的重力流，作为涵洞，暴雨排水等等。
注释1－当聚乙烯管被用在端部可能暴露的地方时，聚乙烯的可燃性和长期暴露于紫外线辐射产生的劣化效果应该被考虑。
1.3 这个规范没有包括基床，回填，或者泥土盖子荷载的要求，这个产品优良的性能取决于合适类型的基床和回填，和仔细安装。
波纹状聚乙烯管子的结构设计和合适的安装方法分别按照AASHTO的高速公路桥梁的帮助规范中18部分和30部分给出的。
如果用户或者工程师要求，制造商应该提供管壁部分的细节剖面图以进行完整的工程评估。
1.4 这个标准没有包括与使用相联系所有的安全事项，如果有，也应该是用户的责任，在使用前建立安全和健康条例，并且确定可应用的规则的限制。
2. 参考文献2.1. AASHTO 标准：R 16，在AASHTO试验中所使用的化学物质的调节信息高速公路桥梁标准规范2.2ASTM 标准：D 618，用于调节塑料和电绝缘材料的测试方法D638，塑料张拉性能的标准测试方法D 883，塑料相关术语的定义D 1693，乙烯塑料的环境应力裂缝测试方法D 1928，制备压模聚乙烯试验用纸样和试验试样的方法D2122，决定热塑性塑料管和零件尺寸的方法D 2412，通过平行板加载决定塑料管外部荷载特征的测试方法D 2444，通过一个锤头（重力自落）方法测定热塑性塑料管和装配件的抗冲击性能D 3212，用弹性密封的排水和污水管连接件D 3350，聚乙烯塑料管和装配材料的标准规范D 5397，用缺口的稳定张拉荷载试验评估聚烯烃地膜的抗应力裂缝性能的标准测试方法F412，塑料管道系统相关术语的定义F477，用于连接塑料管的弹性密封（密封垫圈）注释2－1050-mm和1200-mm尺寸管的直径按照M 294临时标准提前指定。
pvc波纹管执行标准
pvc波纹管执行标准PVC波纹管执行标准。
PVC波纹管是一种常用的排水管道材料，具有重量轻、安装方便、价格低廉等优点，被广泛应用于建筑、市政工程等领域。
作为一种重要的建筑材料，PVC波纹管的执行标准对于产品质量和工程施工具有重要的指导作用。
本文将就PVC波纹管的执行标准进行详细介绍，以便相关行业从业者和使用者更好地了解和应用。
首先，PVC波纹管的执行标准主要包括国家标准和行业标准两个方面。
国家标准是由国家相关部门制定并颁布的，具有强制性，是保障产品质量和工程质量的重要依据。
行业标准是由行业协会或者企业制定的，是对国家标准的进一步细化和补充，可以更好地满足特定行业的需求。
其次，PVC波纹管的国家标准主要包括《建筑排水用硬聚氯乙烯波纹管》（GB/T 5836-2006）和《建筑排水用硬聚氯乙烯波纹管连接件》（GB/T 5838-2006）两个标准。
这两个国家标准分别对PVC波纹管的材料、结构、尺寸、性能、试验方法等方面进行了详细的规定，包括波纹管的外观质量、尺寸偏差、耐压性能、耐热性能、连接方式等内容，为PVC波纹管的生产和使用提供了明确的技术要求和测试方法。
此外，PVC波纹管的行业标准主要包括《建筑排水用硬聚氯乙烯波纹管及其连接件》（CJ/T 210-2005）和《建筑排水用硬聚氯乙烯波纹管连接件》（CJ/T 211-2005）两个标准。
这两个行业标准是由中国建筑材料工业协会制定的，对PVC波纹管的材料、结构、尺寸、性能、试验方法等方面进行了进一步的规定，与国家标准相互配套，为PVC波纹管的生产和使用提供了更加详细和专业的技术支持。
总的来说，PVC波纹管的执行标准是保障产品质量和工程质量的重要依据，对于生产厂家和施工单位都具有指导和规范作用。
生产厂家应当严格按照标准要求进行生产，保证产品质量符合标准要求；施工单位应当严格按照标准要求进行选材和施工，保证工程质量符合标准要求。
只有这样，才能更好地保障PVC波纹管产品的质量和工程施工的质量，为建筑和市政工程的安全运行提供可靠的保障。
波纹管规范
目次前言 (II)1范围 (1)2规范性引用文件 (1)3产品分类、结构和型号 (2)4产品规格系列与尺寸偏差 (2)5技术要求 (3)6试验方法 (6)7检验规则 (7)8标志、包装、运输和贮存 (8)前言本标准由交通部公路科学研究所提出。
本标准由中国公路学会桥梁和结构工程分会归口。
本标准起草单位：交通部公路科学研究所、重庆交通学院、威胜利工程有限公司。
本标准主要起草人：凌天清、李昌铸、夏晓霞、郑智能、刘征宇。
预应力混凝土桥梁用塑料波纹管1范围本标准规定了预应力混凝土桥梁用塑料波纹管产品的分类、技术要求、试验方法、检验规则、标志、运输和贮存等。
本标准适用于以高密度聚乙烯树脂(HDPE)或聚丙烯(PP)为主要原料，经热熔挤出成型的预应力混凝土桥梁用塑料波纹管。
2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注明日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T 2918 塑料试样状态调节和试验的标准环境（idt ISO 291）GB/T 8806 塑料管材尺寸测量方法（eqv ISO 3126）GB/T 9647 热塑性塑料管材环刚度的测定GB/T 14152 热塑性塑料管材耐外冲击性能试验方法时针旋转法（eqv ISO 3127）GB/T 11116高密度聚乙烯树脂GB/T 12023 塑料打包带3产品分类、结构和型号3.1分类塑料波纹管按截面形状可分为圆形和扁形两大类。
3.2结构塑料波纹管的结构见图1和图2。
波峰4～5mm，波距30～60mm。
图1 圆形塑料波纹管 图2 扁形塑料波纹管3.3 型号型号表示方式：管材类别代号；管材内径，mm ；产品代号，SBG 。
管材类别代号：扁形管代号为B ，圆形管代号为Y 。
管材内径：对于扁形管以长轴U1表示。
波纹管企业标准技术标准
Q B 陕西宏广橡塑制品有限公司企业标准Q/JS-001-2011阻燃型塑料波纹管2011-03-1发布 2011-03-5实施陕西宏广橡塑制品有限公司阻燃型塑料波纹管1.范围本标准规定了可供汽车低压电线束、建筑、通讯、机电、家用电器等行业配套使用的多用途阻燃型塑料波纹管的技术要求、试验方法、检验规则、标志、包装、运输及储存。
本标准适用于以国产及进口的聚乙烯（PE），聚丙烯（PP），聚氯乙烯（PVC）为基础的改性材料，采用挤出——中空定型工艺连续长度绕制或定尺长度分段工艺制造的各规格型号的塑料波纹软管与波纹中硬管。
2.引用规范性文件JG/T3001-92 建筑用绝缘电工套管及配件QC/T29106-92 汽车用低压电线线束技术条件GB/2828 计数抽样检验程序GB9328 公路车辆用低压电缆（电线）ZBG33008-89 聚氯乙烯塑料波纹电线管YD/T841-1996 地下通讯管道用塑料管GB/ 软聚氯乙烯管(流体输送用)GB/ 软聚氯乙烯管(电线绝缘用)GB/8410-2006 汽车内装饰材料的燃烧特性GB/T9575-2003 工业通用橡胶和塑料软管内径尺寸及公差和长度公差3、技术要求外观波纹管波型清晰、完整、波形错径不大于，光滑无明显合模飞边，不得有任何裂纹或破孔现象，也不得有明显的不均匀壁厚。
波纹管的刚性，挠性与弹性手感良好。
颜色根据汽车线束行业及电气行业使用要求，基本色别为黑色，色泽均匀，聚乙烯阻燃波纹管，色泽允许略呈灰黑色。
根据顾客需要，工厂可生产透明及其他颜色波纹管。
内外径偏差与壁厚标准波纹管内外径及壁厚偏差应符合表1的要求序号公称内径内径偏差外径偏差标准壁厚增强壁厚1 ≤5mm ±±≥≥±±≥≥2 ±±≥≥3 21-30mm ±±≥≥4 ≥±±≥≥长度及公差波纹管切割长度公差应符合表2的要求表2 长度公差单位：mm长度长度公差≤300 ±＞300-≤600 ±＞600-≤900 ±＞900≤1200 ±＞1200-≤1800 ±≥1800 ±1%整卷波纹管包装原则上应连续光滑，长度≥15米时，允许有1处接头；每卷包装长度50-150M时，允许有2处断头；每卷包装长度在200M以上时，允许有3-4处断头，但最多不超过4处断头。
PVC双壁波纹管技术要求
PVC双壁波纹管技术要求：
执行标准中以《国道227线老城关经西宁至上新庄段公路工程J-3两阶段施工图设计》中的设计说明、《埋地排水用硬聚氯乙烯-（PVC-U）结构壁管道系统第1部分：双壁波纹管材料》（GB/T 18477.1-2007）两个文件中标准要求高者为准。
执行GB/T 18477.1-2007及其引用标准。
PVC双壁波纹管的技术要求应满足《埋地排水用硬聚氯乙烯-（PVC-U）结构壁管道系统第1部分：双壁波纹管材料》（GB/T 18477.1-2007）中的相关规定：《埋地排水用硬聚氯乙烯（PVC-U）结构壁管道系统第1部分：双壁波纹管材料》（GB/T 18477.1-2007）规格尺寸
HDPE双壁波纹管
执行标准中以《国道227线老城关经西宁至上新庄段公路工程TJ-3标两阶段施工图设计》中的设计说明、《埋地用聚乙烯（PE）结构壁管道系统第1部分：聚乙烯双壁波纹管材》（GB/T 19472.1-2004）两个文件中标准要求高者为准。
执行GB/T 19472.1-2004及其引用标准。
HDPE双壁波纹管的技术要求应满足《埋地排水用聚乙烯（PVC-U）结构壁管道系统第1部分：双壁波纹管材料》（GB/T 18477.1-2007）中的相关规定：《埋地排水用聚乙烯（PE）结构壁管道系统第1部分：聚乙烯双壁波纹管材》（GB/T 19472.1-2004）
生产管材所用的原料以聚乙烯（PE）树脂为主，其中可加入提高管材加工性能的其他材料，聚乙烯（PE）树脂含量（质量分数）应在80%以上。
表1 PE管材的材料性能
表6 管材的物理力学性能。
PVC-U双壁波纹管施工流程
PVC-U双壁波纹管施工流程一、前期准备1. 管道设计：根据实际需要确定管道种类、规格、施工路线等。
2. 材料准备：采购所需PVC-U双壁波纹管、管件、胶水、切割机等工具。
3. 周边环境清理：施工现场的杂物、泥土等应及时清理，确保施工环境干净整洁且安全。
4. 工具准备：提前准备好所需的施工工具和测量工具等。
二、施工过程1. 测量管道长度：根据设计需求，测量出水管道的长度，并标记好所需要的弯头、T型管等。
2. 切割管道：将测量好的管道按需要的长度进行切割。
使用专业的切割机，确保切割的位置平整，无毛花。
3. 安装管件：根据标记好的位置，将需要安装的管件进行拼装组合，使用胶水将管件固定一起。
4. 焊接处理: 确保管道干燥清洁，用PVC-U焊接机进行管道的连接合，使其焊结牢固，不渗漏。
5. 敷设管道：固定好的管道按设计要求进行敷设，确保管道与地面平行、固定。
6. 启用测试：完成敷设后，应进行水压测试，排除一切管道问题。
三、完工验收1. 管道表面检查：进行外观检查，确保外表面光滑无划痕、无翘曲、无断口、无裂纹等缺陷。
2. 焊接口检查：对管道的焊接处进行检查，确保焊接处牢固，无渗漏。
3. 水压测试：进行水压试验，查看是否漏水。
当水压试验时，管道稳定无渗漏时，方可交付使用。
四、注意事项1. PVC-U双壁波纹管应该慎用在高温、高压、有机溶液、一氧化碳和氯环境等场所。
2. PVC-U双壁波纹管在使用时应注意避免尖锐物划伤。
3. 管道敷设时，应在地面或壁面留有足够的伸缩间隙，避免管道被挤变形。
4. 管道施工前应做好细致的安全方案，进行必要的安全防护措施。
5. 施工人员应熟练掌握PVC-U双壁波纹管的施工操作规程，不得擅自修改施工方案。
以上是PVC-U双壁波纹管施工流程及注意事项，供参考。
塑料波纹管安全技术交底模板
一、交底目的为确保塑料波纹管安装、使用过程中的安全，预防事故发生，特制定本安全技术交底。
二、交底对象所有参与塑料波纹管安装、使用的施工人员、管理人员及监理人员。
三、交底内容1. 工程概况（1）工程名称：_________；（2）工程地点：_________；（3）工程规模：_________；（4）工程期限：_________。
2. 安全技术要求（1）材料要求1）塑料波纹管及其附件必须由阻燃处理的材料制成，管外壁应有间距不大于1m的连续阻燃标记和制造厂标，并有产品合格证；2）配电箱、开关盒、插座盒、灯头盒、接线盒等塑料盒均应外观整齐，敲落孔齐全，无劈裂现象；3）管箍、管卡头，护口应使用配套的阻燃型塑料制品；4）镀锌材料：扁钢、圆钢、木螺丝、机螺丝、铅丝等；5）辅助材料：防腐漆，木砖，扫管布，水泥、砂子等。
（2）施工准备1）人员准备：所有参与施工人员必须经过安全教育培训，掌握安全操作规程；2）机械准备：确保施工机械、设备安全可靠，定期进行维护保养；3）材料准备：按工程需求准备充足的材料，并确保材料质量符合要求。
（3）施工工艺1）施工前，需对施工现场进行安全检查，确保无安全隐患；2）施工过程中，严禁在高温场所、易受机械损伤的场所及顶棚内敷设塑料波纹管；3）施工过程中，应严格按照操作规程进行，确保施工质量；4）施工完成后，需进行验收，确保工程质量符合要求。
（4）安全注意事项1）施工人员必须佩戴安全帽、安全带等防护用品；2）施工现场应设置安全警示标志，明确危险区域；3）施工过程中，严禁酒后作业、疲劳作业；4）施工过程中，应保持现场整洁，严禁乱堆乱放材料；5）施工完成后，应清理现场，确保无安全隐患。
3. 应急措施（1）发生火灾时，应立即切断电源，使用灭火器、消防栓等进行灭火；（2）发生触电事故时，应立即切断电源，使用绝缘工具进行救援；（3）发生高处坠落事故时，应立即使用安全绳进行救援；（4）发生其他事故时，应立即启动应急预案，采取有效措施进行处置。
塑料波纹管安全技术交底模板
一、交底目的为确保塑料波纹管安装、敷设和使用过程中的安全，提高施工人员的安全意识和操作技能，特制定本安全技术交底。
二、适用范围本交底适用于塑料波纹管在建筑工程、市政工程、管道工程等领域的安装、敷设和使用。
三、交底内容1. 施工人员安全教育培训（1）施工人员必须经过安全教育培训，掌握本工程的安全技术要求。
（2）施工人员应了解塑料波纹管的特性、安装方法、使用注意事项等。
2. 施工现场安全措施（1）施工区域设置警示标志，明确安全警示内容。
（2）施工区域实行封闭管理，非施工人员不得进入。
（3）施工现场应设置安全通道，确保人员、车辆畅通。
3. 施工材料安全（1）塑料波纹管及其附件必须符合国家标准，具有合格证。
（2）材料存放应远离火源、热源，避免阳光直射。
4. 施工工艺及操作规范（1）施工前，应根据设计图纸和技术要求，对塑料波纹管进行现场检查，确保管材质量。
（2）施工过程中，严格按照施工工艺和操作规范进行，确保施工质量。
（3）管道连接应牢固，避免漏气、漏液。
5. 机械设备安全（1）施工过程中使用的机械设备应定期检查、维护，确保设备正常运行。
（2）机械设备操作人员应经过培训，熟悉设备性能和操作规程。
6. 施工现场安全防护（1）施工现场应设置安全防护设施，如安全网、防护栏杆等。
（2）施工人员必须佩戴安全帽、安全带等个人防护用品。
（3）高空作业人员必须系好安全带，并做好防坠落措施。
7. 火灾及应急处理（1）施工现场应配备消防器材，如灭火器、消防栓等。
（2）施工人员应掌握消防器材的使用方法，提高火灾应急处理能力。
（3）施工现场应制定火灾应急预案，确保火灾发生时能够迅速应对。
四、交底人及接受人1. 交底人：项目部安全负责人2. 接受人：施工班组全体人员五、交底时间根据工程进度安排，定期进行安全技术交底。
六、注意事项1. 施工过程中，如发现安全隐患，应立即停止施工，并报告相关部门。
2. 施工人员应严格遵守安全技术交底内容，确保施工安全。
PVC波纹排水管
一、施工测量1．工程开工前对设计交的导线点和水准点进行复核，复核无误后报监理审批才能使用。
2．根据施工图对沟槽中线进行测设，测量完成后报监理工程师检查合格才能开挖沟槽。
并作好高程控制桩，以便对沟槽开挖进度进行检查。
二、沟槽土石方开挖1．根据设计图纸、文件、施工规范，按照施工测量、放线结果视沟槽深度、土质，地下水情况，选定开槽断面和沟槽边坡。
在土质良好，沟槽深度小于1m，沟槽上无附加荷载时，可以不支撑开直槽；沟槽深度大于 1.7 m时，沟槽按土质、石质放坡开槽，本工程根据设计要求石方沟槽按1:0.25进行放坡、土方沟槽按1:0.33进行放坡（见下图），沟槽工作面宽度按《给水排水管道工程施工及验收规范》非金属管道加工作面，即按混凝土垫层的外边每边加0.5米的工作面作为施工操作宽度进行沟槽的开挖。
如受现场条件限制，放坡不足时，采用坡脚短桩和横隔支撑，以防止沟槽土石的坍塌。
2．在大开挖段先将场地围场后才能进行沟槽的开挖，挖深超过2米的地段进行“跳槽”开挖（“跳槽”间隔距离为8-10米），并在开挖过程中增设挡板支撑，时刻注意施工安全。
3．如本工程现场地表水丰富，地下水位较高，故在沟槽开挖后采取在槽内开挖明沟排水或设置土埂阻水等方法，槽底有水时，在槽底边沿挖一条200×200mm的排水沟将水排至最低凹处，开挖一个300×500mm集水坑（间隔50米左右一个），集水坑的水位达到一定高度后用潜水泵将水从坑内抽出，排往沟槽以外，避免槽底被水浸泡，降低承载力，以及槽壁坍塌。
（沟槽排水见下图）4．沟槽严格控制基底高程，严禁超挖，基底设计标高以上0.2—0.3m 的原装土，用人工清理至设计标高，如果局部超挖或发生扰动，可换填粒径10—15m天然级配的砂石料或中、粗砂并夯实。
5．雨季施工，应尽可能缩短开槽长度，做到成槽快、回填快。
一旦发生泡槽，应将水排除，把基底受泡软化的表层土清除，换填砂石料或中、粗砂，做好基础处理。
PVC波纹排水管
一、施工测量1 .工程开工前对设计交的导线点和水准点进行复核,复核无误后报监理审批才能使用.2 .根据施工图对沟梢中线进行测设,测量完成后报监理工程师检查合格才能开挖沟梢.并作好高程限制桩,以便对沟梢开挖进度进行检查.二、沟梢土石方开挖1 .根据设计图纸、文件、施工标准,根据施工测量、放线结果视沟梢深度、土质,地下水情况,选定开梢断面和沟梢边坡.在土质良好,沟梢深度小于1旦沟梢上无附加荷载时,可以不支撑开直梢；沟梢深度大于1.7 m时,沟梢按土质、石质放坡开梢,本工程根据设计要求石方沟梢按1:0.25进行放坡、土方沟梢按1:0.33进行放坡〔见以下图〕, 沟梢工作面宽度按?给水排水管道工程施工及验收标准?非金属管道加工作面,即按混凝土垫层的外边每边加0.5米的工作面作为施工操作宽度进行沟梢的开挖.如受现场条件限制,放坡缺乏时,采用坡脚短桩和横隔支撑,以预防沟梢土石的坍塌.2 .在大开挖段先将场地围场后才能进行沟梢的开挖,挖深超过2 米的地段进行“跳梢〞开挖〔“跳梢〞间隔距离为8-10米〕,并在开挖过程中增设挡板支撑,时刻注意施工平安.3 .如本工程现场地表水丰富,地下水位较高,故在沟梢开挖后采取在梢内开挖明沟排水或设置土坡阻水等方法,梢底有水时,在梢底边沿挖一条200x 200mm的排水沟将水排至最低凹处,开挖一个300X 500mms水坑〔间隔50米左右一个〕,集水坑的水位到达一定高度后用潜水泵将水从坑内抽出,排往沟梢以外,预防梢底被水浸泡,降低承载力,以及梢壁坍塌.〔沟梢排水见以下图〕4 .沟梢严格限制基底高程,严禁超挖,基底设计标高以上0.2—0.3m 的原装土,用人工清理至设计标高,如果局部超挖或发生扰动,可换填粒径10—15m天然级配的砂石料或中、粗砂并夯实.5 .雨季施工,应尽可能缩短开梢长度,做到成梢快、回填快.一旦发生泡梢,应将水排除,把基底受泡软化的表层土去除,换填砂石料或中、粗砂,做好根底处理.6 .开梢后,对梢宽,根底垫层厚度,根底外表标高,排水沟畅通情况,沟内是否有污泥杂物,基面有无扰动等作业工程分别进行验收, 合格后才能进下一步工序.7 .质量要求梢底高程0-30梢底中线每侧宽度不小于规定沟梢边坡不徒于规定三、垫层施工1 .垫层施工前,先将梢内废硝、落土等杂物去除和将被水浸泡过的浮泥去除干净.沟底如有滑除的块石、碎石、砖等坚硬物体时,应铲除到设计标高以下0.2m.然后铺上天然级配砂石料,面层铺上砂土整平夯实.2 .根据设计要求在梢内铺设厚度的10cm的砂垫层,砂摊铺完成后用人工夯进行夯打,直至碎石层密实为至.3 .碎石垫层施工完成后,根据?给水排水标准图集? 02S515要求的宽度和设计高程进行立模,然后进行砂石垫层回填.4 .质量要求垫层：中线每侧宽度不小于规定高程0,-15平基：中线每侧宽度+10,0高程0,-15厚度不小于规定四、双壁波纹管施工1、管道装卸由于本工程的双壁波纹管直径较大、重量比拟重等原因,双壁波纹管到达现场后用机械进行装卸,装卸时采用柔韧性较好的皮带、吊带或吊绳进行吊装,管道装卸时采用两个支撑吊点,其两支撑吊点位置宜放在管道长的四分之一处.2、管道运输短距离搬运,不应在坚硬不平地面或石子地面上滚动,以防损伤保护层或防腐层.大直径双壁波纹管,叠放运输不宜大于三层,小管径管道如采用叠放运输时,应将所有管道保持稳定,管道之间留有适当缝隙, 以防管道发生碰撞.上下叠放运输,其高度不应超过4倍管径或2米. 车底与管道接触处,要求平坦,并用柔韧的带子或绳子将其固定在运输工具上,预防滚动和碰撞,也不得有锋利锋利的物体,以防戳破管壁.3、管道进场检验管道运到现场,可采用目测法,对管道包装和装卸是否有损伤进行检验,并做好记录和验收.如发现管道有损伤,应将此管道与其它管道分开,立即通知管道供给厂家,进行检查、分析原因并作出鉴定,以便进行妥善处理.4、管道存放当管道直接摆放在地上时,要求地面平整,不能有石块和容易引起管壁损坏的尖利物体,要有预防管道滚动举措.直径管道叠层堆放时, 应把大而重的放下边,小而轻的放上边,管道堆放高度不得超过2nl管道两侧用木楔或木板挡住,直径超过1m的管道不宜叠层存放.管道在存放过程中,最大存放挠曲度不应超过公称直径的3%管道最高使用温度宜在37c左右,夏季高温季节,应预防日光暴晒〔可加盖草袋或草席防晒〕,并保持管间的空气流通,以防温度升高.存放过程中,严格作好防火举措,严禁在管道附近进行电焊和切割等明火施工.5、双壁波纹管安装1〕安装.在双壁波纹管安装前,根据设计要求,对管材及胶圈类型、规格、数量进行验证.管材,一般用人工搬运,必须轻抬、轻放,禁止在地面拖拉、滚动等方法搬运管材.管道安装作业中,必须保证沟梢排水畅通, 严禁泡沟梢.雨季施工时注意管材漂浮失稳,管道安装完毕尚未回填时, 一旦雨水泡梢,应进行中央线和管顶高程复测和外观检查, 如发生位移、漂浮,错口现象,应作返工处理.管材长短的调整,可用锯切割,但断面应垂直平整,不应有损坏.2〕管道接口接口前应先检查胶圈是否配套完好,确认胶圈的安放位置然后将接口范围内的工作面用棉纱清理干净,不得有泥土等杂物.接口作业时,先将橡胶圈严密地套在一侧管口,调整另一侧管使两侧管在同一轴线上,然后套接两管端口使其结合,调整橡胶圈,使其与管壁接合紧密, 完成套管.3)管道与检查井衔接管道与检查井的连接,采用钢性接口,在施工时要求井与管之间用1: 2.5水泥砂浆接合紧密,该局部井壁砌砖要求发砖旋,井底流梢与管内壁接合平顺,管品与井内壁齐平.双壁波纹管安装完成后,对暴露于地面以外和埋深小于1.0米的双壁波纹管采用C20混凝土或钢筋混凝土(钢筋为.6@100进行包管,包管混凝土厚度为20cm五、闭水试验双壁波纹管施工完成后,根据设计要求沟梢回填前须对污水管要进行闭水试验,闭水试验根据?市政排水管渠工程质量检验评定标准? CJJ3-97的要求执行.闭水试验前应在管道灌满水经24小时后再进行,闭水试验的水位为试验段上游管道内顶以上2.0米位置,如上游管内顶至检查井口高度小于2.0米时,闭水试验水位可至井口为止.闭水试验渗水量的测定时间不少于30分钟.闭水试验的允许渗水量见下表：六、沟梢回填闭水合格后才能进行沟梢回填,回填要求按?给水排水管道工程施工及验收标准?(GB50268-97)执行.1) 一般要求管道安装与铺设完毕后,应对管线主体结构的质量进行检查验收, 然后需尽快回填.回填土前,应将沟梢内软泥,木料等杂物清理干净,回填土时,不得回填积泥、有机物、回填土中不应含有石块、砖头、冻土块及其它杂硬物体.回填土过程中,梢内应无积水,不允许带水回填.如果雨季施工排水困难时,可采取随下管随回填的举措.为预防漂管,应先回填到管顶以上一倍管径以上高度.沟梢回填,应从管线、检查井等构筑物两侧同步对称回填,保证管线及构筑物不产生位移.2〕回填沟梢回填,应遵循以下规定：从管底根底至管顶以上0.7m范围内,必须用人工回填,严禁用机械推土回填.从管底与根底结合部位开始,沿管腔两侧同时对称分层回填并夯实,每层回填高度宜为0.15—0.20m.管顶以下宜用粗砂填,管顶以上0.5m范围内,宜回填砂土或接近最正确含水量的素土.管顶0.7m 以上局部回填土,可采用机械回填,但必须从管线两侧同时回填并夯实, 也可以使用碾压机械.回填土质量必须到达设计规定的密实度.七、管道工程验收1、一般规定双壁波纹管道工程质量检验及评定,按工序、部位及单位工程验收, 其评定标准的主要依据为合格率.工序、部位及单位工程评定为合格、优良的标准要求,应遵守?市政工程给排水管渠质量检验评定标准?的有关规定.工序、部位的工程质量,均应符合设计要求和本技术规程, 单位工程的竣工验收,应在工序、部位工程验收根底上进行,单位工程验收,应由建设单位组织,在设计、施工、质量监理和其它有关单位参加的条件下验收.单位工程竣工验收时,应具备以下文件：1〕竣工图及设计变更文件；2〕管材、胶圈规格,出厂合格证,及设计变更文件；3〕工程施工记录和隐蔽工程验收记录；4〕闭水检验记录；5〕工序、部位〔分部〕、单位工程质量检验评定记录或工程质量评定表.工序的质量如不符合本技术规程,应及时进行处理.返工重做的工程,应重新评定其质量等级.施工中人为造成管线损伤.经补救后不影响使用效果的情况,一律不得评为优良.2、沟梢质量检验标准严禁扰动梢底土壤,如发生超挖,应用中、粗砂或碎石回填并夯实, 严禁用土回填.梢底不得受水浸泡或受冻.地下水位高于梢底时,应设置排水沟,必须保证排水畅通,到达施工降水要求.严格控梢底高程, 用水准仪测量,每井段检验不少于6点,允许偏差0—20mm3、砂石根底检验标准沟梢自清底铺设垫层起,直至回填全过程中不得浸泡水.铺碎石垫层后,其高程每10m一个测点,用水准仪测量,允许偏差0— 15mm.基面坡度应符合设计要求.碎石垫层厚度允许偏差,两井之间,每10m用尺检验一点,允许偏差土20mm管座厚度不得小于设计规定.碎石垫层应做到密实平整.碎石垫层底层的石或碎石及上面的砂层厚度,应符合设计要求,石子不得露出砂层与管皮直接接触.砂根底及管侧两侧腋角, 必须与管底部位紧密接触.4、安装质量检验标准1〕安装前应检查工程：〔A〕管材类型、规格、应符合设计要求,应有产品合格证和性能说明书；〔B〕管材不得有破损,裂缝及明显缺陷；〔C〕接口用的胶圈,必须与管材规格配套,并有产品合格证；2〕胶圈接口检查,应沿管周检查,橡胶圈应在规定的安装位置与管接合严密.3〕下管安装作业,梢内不得有积水,严禁梢内积水下管安装.4〕管道安装完毕后,用水准仪测量管顶高程,每10m应测一点,然后换算成管内底高程,应符合设计要求,允许偏差土10mm5〕管道安装完毕尚未填土,又遇水泡的井段,应进行高程测量和外观检查,如有浮管、错口现象,应做返工处理.6〕施工变形,其短期压扁率大于5%卜于8%可挖除管区填土管道, 校正后重新填筑,其短期压扁率大于8啃,应更换管道.5、密封性能检验1〕密封性能检验,应在管道安装完毕,管底根底腋角部位用砂填实后进行,一般采用闭气检验,有特殊要求时,可进行闭水检验.2〕塑料螺旋缠绕管道采用闭气检验的方法和检验标准, 可参照?混凝土排水管道工程闭气检验标准? CECS199呻有关规定执行.3〕管道闭水检验方法及检验标准,可参照?市政工程给排水管渠质量检验评定标准?〔CJJ901-2〕中闭水检验有关条文执行.6、回填质量检验标准1〕回填土时,梢内应无积水、积泥,不得回填淤泥、腐植土地、冻土及有机物质.2〕管道腋角部位回填,应符合根底设计的有效支承角要求,腋角必须填充密实,与管壁紧密接触.3〕管腔两侧管顶以上0.15m范围内,应回填砂土或接近最正确含水量的素土,不得回填石块、砖块、硬杂物.4〕回填土相对密度标准,应符合设计要求及?市政工程给排水管渠质量检验评定标准?CJJ3-90中的有关条文执行.八、质量保证举措1 .严格按质检工作程序进行施工,未经监理工程师签字同意,不得进入下一道工序施工.2 .测量放射线必须严格依据设计图纸、文件,根据有关测量工作的标准、规定进行,按规定记录好原始测量数据,测量复核记录备查, 并应经常检查测量仪器的精度.3 .原材料必须按规定做好检验,并提供相应的检验报告单,配合比、出厂合格证.4 .试块取样,制作严格按标准进行,并保证有30%勺见证取样抽检组数.九、质量限制举措1、过程质量限制：a.建立技术复核制度,为预防发生过失,在开工前和各分项工程施工前对施工程进行复查、校核.认真做好隐蔽工程和分项工程的检查验收工作,搞好技术交底和落实质量治理方案.b.严格执行技术交底制度,施工前由技术部门向各专业工长和有关班组进行书面交底,交底完毕后受交底人签字认可,并必须按技术交底内容及各种技术举措进行施工.c.执行质量检验制度,班组之间要进行自检、互检、交接检验,并作好交接检查记录,有关人员要签字.技术、质检部门要经常深入现场监督、检查,解决施工中出现的各种疑难问题,检查质量隐患,重要施工部位须经技术、质检部门会同业主方、设计院、现场监理,质检站等有关单位进行检验合格并签字后才能进行下阶段施工.d.认真而及时地做好技术资料收集工作,做到竣工技术资料齐全、准确无误.2、测量定位质量限制：工程开工定位要正确,应反复核准并经业主及监理工程师复测签认,现场施工员将轴线、标高复核无误前方可施工,座标点和水准点要永久性保护,以便工程完成手能进行竣工复核.3、建材质量限制：a.原材料及半成品必须具有出厂合格证、试验报告,并按?采购物资检验验收标准?进行入库检验,合格材料及半成品才能办理入库手续.b.钢筋、砂石及水泥等原材料,须按有关规定抽样送检,以有关部门的试验检验报告为依据来判断其合格与否, 严禁不合格产品进入施工过程.c.对合格物资按程序文件进行堆放、标识、贮存和搬运.如：水泥要贮存在水泥库中,水泥库应防漏、防渗,保持枯燥；雷管、炸药按特别规定隔离存放在枯燥处等.。
0617波纹管技术规范
杭州湾跨海大桥预应力孔道用塑料波纹管技术规范杭州湾大桥工程指挥部中交公路规划设计院中铁大桥勘测设计院2004年6月16日目录1 内容与适用范围 (3)2 引用标准 (3)3 预应力孔道真空辅助压浆工艺 (3)4 技术要求 (3)5 试验方法 (5)6 检验规则 (10)7 运输、贮存 (11)1 内容与适用范围本技术规范规定了杭州湾跨海大桥有粘结预应力系统采用真空辅助压浆工艺所匹配的塑料波纹管产品的技术要求、检测方法、检验规则、包装、运输、贮存。
本技术规范适用于以PE或PP为基本原料经热熔挤出成型的塑料波纹管体系产品中的波纹管，其工作温度在-30℃～70℃，工作压力0.5~1MPa。
2 引用标准下列标准所包含的条文，通过在本技术规范中引用而构成为本标准的条文。
在本技术规范编制时所示版本均为有效。
所有标准都会被修订，使用本规范的各方应使用下列标准的最新版本。
GB/T 9647-1988 塑料管材耐外负荷试验方法（ASTM D2412 ：1997）GB/T 8806-1988 塑料管材尺寸测量方法（ISO 3126 ：1974）GB/T 2918-1988 塑料试样状态调节和试验的标准环境（ISO 291 ：1997）GB/T 2828-1987 逐批检查计数抽样程序及抽样表（适用于连续批的检查）；CJ/T 3078 建筑缆索用高密度聚乙烯塑料；FIB:Corrugate plastic ducts for internal bonded post-tensioning(2000版)；3 预应力孔道真空辅助压浆工艺真空辅助压浆工艺是以塑料为成孔材料的预应力束中，在完成预应力筋的张拉后，将预应力系统密封后，对孔道施加抽真空操作，并在孔道保持-0.07MPa的负压下，将水灰比为0.29~0.35的灰浆压入孔道，以达到压浆操作的目的。
4 技术要求4.1 塑料波纹管以及配件组成的预应力成孔系统,应满足后张预应力灌浆的需要；管和管之间的连接，除了热焊接连接外，还应提供专用的密封连接装置，此装置应带有孔道压浆过程的排气、排水、排浆和观察功效的排浆管，以达到压力灌浆或真空辅助压浆的需要。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
PVC双壁波纹管技术规范目录1.工程概述2.引用标准3.管材结构尺寸4.主要技术要求5.各项指标的测试方法6.标志、储存及环境性能1工程概述1．1本技术规范书适用于中国网通公司城域网工程硬聚氯乙烯塑料双壁波纹管（以下简称：管材）。
1．2本文件所引用的标准为我国国家标准和信息产业部标准。
对于那些在本文件中未作规定的，而我国国家标准和信息产业部标准已有规定的，应满足我国国家和信息产业部相关标准。
1．3管道设计使用寿命不应少于50年。
1．4投标方所提供的管道必须是经过现场验证过的，并至少有500公里以上，为两个电信主管部门提供一年以上的满意运行。
投标方应在投标书中提供购买这类管道的用户证明，其中包括投入实际运营的电信主管部门的名称、地址、传真和电话号码、设备的类型、验收数据及应用地点等。
招标方保留证实所供管道性能的权力，如有必要，可现场调查。
1．5本文件解释权属于招标方。
2引用标准本规范所列各种指标，应符合下列国家标准或原邮电部标准。
GB 2918—82 塑料试样状态调节和试验的标准环境GB 8804.2—88 热塑性塑料管材拉伸性能试验方法聚乙烯管材GB 8805—88 硬质塑料管材弯曲度测定方法GB 8806—88 塑料管材尺寸测量方法GB/T 9647—88 塑料管材耐外负荷试验方法GB/T 14152—93 热塑性塑料管材耐外冲击性能试验方法真实冲击率法ZB G33 008—89 聚氯乙烯塑料波纹电线管3管材结构尺寸3．1硬聚氯乙烯管结构尺寸表1 mm3．2管材连接承口结构尺寸表2 mm3．3 弯管结构尺寸表4 mm3．4 密封圈结构尺寸弹性密封圈可以是覆盖一个波槽的单体，也可以是覆盖连续两个波槽的联合体。
尺寸规格应满足密封要求。
4主要技术要求4．1 颜色管材的色泽应均匀一致，颜色一般选黑色或灰色，由供需双方商定，但必须有别于当地其他同类型埋地塑料管。
穿放于同一塑料管中的子管应采用红绿白三种颜色。
4．2 外观管壁不允许有气泡、裂口、分解变色线及明显的杂质。
波纹管的波形应均匀一致，不应出现短缺波纹。
管内壁应光滑。
内外壁应紧密熔结，不应出现脱开现象。
4．3尺寸及偏差4．3．1 管材尺寸偏差应符合表l-表4的规定。
4．3．2管材同方向弯曲应小于2％。
4．4管材的物理力学性能应符合表5的要求。
表54．6投标方应提供所用原材料的规格、产地、厂家，并提供相关证明。
5 试验方法5．1 状态调节和试验的标准环境除特殊规定外，试样应按GB 2918的规定在23℃条件下进行状态调节，时间不少于24h。
并在此条件下进行试验。
5．2 外现检查用肉眼观察，内壁可用光源照看。
5．3 尺寸测量5．3．1 长度用精度为5mm的尺测量。
5．3．2 平均外径用精度为0.02mm的游标卡尺测量，取三个试样，测量每个试样同一断面相互垂直的两外径，以两外径的算术平均值为管材的平均外径。
用测量结果计算外径偏差。
取三个试样测量值偏差最大的为测量结果。
5．3．3 最小内径取三个试样，用精度为0.02mm的游标卡尺测量每个试样同一断面各处内径，找到最小值，为最小内径。
用测量结果计算偏差。
取三个试祥测量值偏差最大的为测量结果。
5．3．4 承口内径和承口深度取三个试样，用精度为0.001mm的内径量表测量粘接承口的中部相互垂直的两内径，计算算术平均值，取三个试样测量值偏差最大的为承口内径测量结果。
用精度为0.02mm的游标卡尺测量三个试样，取每个试样的最小深度值，取三个测量结果中的最小深度为测量结果。
5．4 弯曲度按GB 8805规定测量。
5．5物理力学性能5．5．1 落锤冲击试验按GB／T 14152规定试验，实壁管使用冲头直径为25mm，双壁波纹管使冲头半径应为50mm，在0℃下冲击，每个试样冲击一次，十次冲击九次以上合格为合格。
冲击条件按表7规定。
表75．5．2 环刚度从三报管材上各取200 mm管段为试样，试样两端应垂直切平，试验按GB 9647规定进行，试验速度5土1mm／min。
当试样在垂直方向的外径的变形量为原内径的5％时，记录试样所受的负荷，试验结果按式(1)计算：S=(0.0186+0.025xΔY/d)xF/(ΔyxL)i式中：S—一试祥的环刚度，kN／m2Δy——试样内径垂直方向5％的变形量,mJi——试样内径，m；F——试样所受的负荷，kNL——试样长度，m。
取三个试样的试验结果的算术平均值为试验结果。
5．5．3 扁平试验试验按GB9647规定进行，取样和试样规定同5．5．2，试验速度为10±5mm／min。
当试样在垂直方向外径变形量为原外径的40％时立即卸荷，试样不破裂、不分层为合格。
5．5．4连接密封试验将承口和插口按使用的要求连接，在20℃充50 kPa水压下保持24h，无渗漏为合格。
5．5．5冷弯曲试验试验模拟现场施工，借人力和助弯器与定位桩的辅助作用，将塑料管拗成为表5的弯管。
助弯器是一种用方形截面弹簧钢丝绕成的管状体，其外径比对应塑料管的内径小0.7-1.0mm，把它放在塑料管里面做为衬托，按规定的最小曲率半径拗弯时，塑料管不会折裂。
试验前塑料管在0o C条件下处理2h，弯曲部分的起迄点之间设置定位桩，最大桩距见表8。
表85．5．6 拉伸强度和断裂伸长率按GB 8804．2规定测定。
5．5．7纵向回缩率按GB 6671．2测定。
6标志、储存及环境性能6．1标志产品上应有下列明显标志：产品名称、产品标记、生产材料、生产厂名（或商标）、生产日期以及中国网通标志。
6．2储存管材存放场地应平整，堆放应整齐，堆放高度不得超过2m，距热源不小于1m，PE管不小于5m，不得露天暴晒。
存放期自生产之日起，一般不得超过2年。
6．3环境性能6．3．1管材的适用温度范围：-20℃～+50℃（能正常使用）。
6．3．2在保障各种技术性能指标的前提下，其在土壤中的使用寿命不小于50年。
6．3．3在50年的寿命时间内应具有耐蚁蚀性能。
6．3．4在50年的寿命时间内应具有耐鼠蛟性能。
6．3．5在50年的寿命时间内应具有耐酸、碱、盐腐蚀性能。
6．3．6管材应具有低卤、阻燃性能。
