CPL圆偏振荧光光谱仪测量原理
光谱仪的工作原理
光谱仪的工作原理光谱仪是一种用于分析和测量光的仪器，它能将光信号分解成不同波长的光谱，并测量各个波长处的光强度。
光谱仪的工作原理基于光的色散和光的检测。
一、光的色散光的色散是指不同波长的光在经过介质时会以不同的角度折射或偏转的现象。
光谱仪利用色散原理将光分解成不同波长的光谱，从而得到光的频谱信息。
光谱仪通常采用光栅或棱镜作为色散元件。
光栅是由一系列平行的凹槽构成的，光线经过光栅时，会发生衍射现象，不同波长的光经过衍射后会以不同的角度偏离。
棱镜则是利用光在不同介质中的折射率不同而产生的色散效应。
二、光的检测光谱仪在分解光谱后，需要对不同波长处的光强度进行测量。
光的检测一般采用光电探测器，常见的有光电二极管（photodiode）、光电倍增管（photomultiplier tube）和CCD（charge-coupled device）等。
光电二极管是一种能够将光能转化为电能的器件。
当光照射到光电二极管上时，光子的能量被转化为电子的能量，产生电流。
光电二极管的输出电流与入射光的强度呈线性关系。
光电倍增管是一种能够放大微弱光信号的器件。
当光照射到光电倍增管上时，光子会引起光电子发射，产生电流。
这些光电子经过倍增过程，通过多级倍增器被放大成可测量的电流信号。
CCD是一种由大量光敏元件构成的图像传感器。
当光照射到CCD上时，光子被光敏元件吸收并转化为电荷。
这些电荷会根据光的强度分布在CCD上的不同位置，通过读取电荷分布来得到光的强度信息。
三、光谱仪的工作流程光谱仪的工作流程一般包括以下几个步骤：1. 入射光的收集：光谱仪通过透镜或光纤将待测光线收集到仪器中。
2. 光的分解：收集到的光线经过色散元件（光栅或棱镜）进行分解，得到不同波长的光谱。
3. 光的检测：分解后的光谱通过光电探测器进行检测，将光信号转化为电信号。
4. 信号处理：电信号经过放大、滤波等处理后，被转换为数字信号。
5. 数据分析：通过计算机或其他设备对数字信号进行处理和分析，得到光谱图像或光谱数据。
光谱仪的工作原理

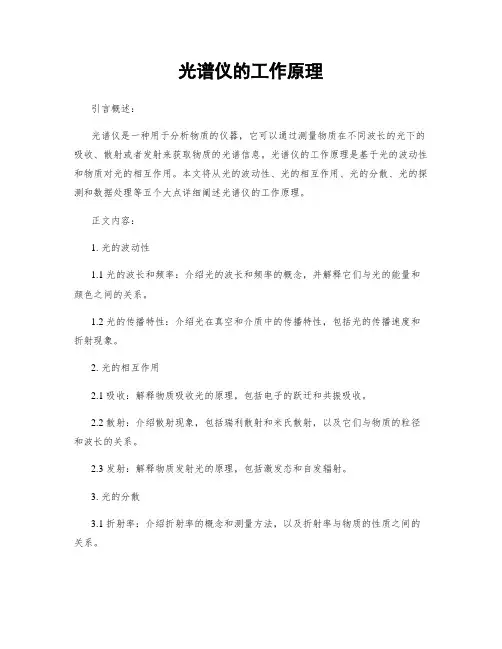

光谱仪的工作原理引言概述：光谱仪是一种用于分析物质的仪器，它可以通过测量物质在不同波长的光下的吸收、散射或者发射来获取物质的光谱信息。
光谱仪的工作原理是基于光的波动性和物质对光的相互作用。
本文将从光的波动性、光的相互作用、光的分散、光的探测和数据处理等五个大点详细阐述光谱仪的工作原理。
正文内容：1. 光的波动性1.1 光的波长和频率：介绍光的波长和频率的概念，并解释它们与光的能量和颜色之间的关系。
1.2 光的传播特性：介绍光在真空和介质中的传播特性，包括光的传播速度和折射现象。
2. 光的相互作用2.1 吸收：解释物质吸收光的原理，包括电子的跃迁和共振吸收。
2.2 散射：介绍散射现象，包括瑞利散射和米氏散射，以及它们与物质的粒径和波长的关系。
2.3 发射：解释物质发射光的原理，包括激发态和自发辐射。
3. 光的分散3.1 折射率：介绍折射率的概念和测量方法，以及折射率与物质的性质之间的关系。
3.2 色散：解释色散现象，包括色散曲线和色散方程，以及它们与物质的折射率和波长的关系。
4. 光的探测4.1 探测器类型：介绍光谱仪常用的探测器类型，包括光电二极管、光电倍增管和光电子倍增管等。
4.2 探测器性能：详细阐述探测器的灵敏度、响应速度和线性范围等性能指标，以及它们对光谱仪测量结果的影响。
5. 数据处理5.1 光谱仪的输出：解释光谱仪的输出形式，包括光强-波长图和光强-时间图等。
5.2 数据分析：介绍光谱数据的处理方法，包括峰值识别、峰面积计算和光谱拟合等。
5.3 应用领域：列举光谱仪在化学分析、生物医学和材料科学等领域的应用，并说明其重要性和优势。
总结：综上所述，光谱仪的工作原理是基于光的波动性和物质对光的相互作用。
通过测量物质在不同波长的光下的吸收、散射或者发射，光谱仪可以获取物质的光谱信息。
光谱仪的工作原理涉及光的波动性、光的相互作用、光的分散、光的探测和数据处理等方面。
光谱仪的应用广泛，对于化学分析、生物医学和材料科学等领域的研究具有重要意义。
圆形偏振镜CPL的使用方法
圆形偏振镜CPL的使用方法：CPL（圆形偏振镜）是大家普遍会拥有的滤镜，一般用于风景摄影，消除掉不必要的偏振光，使整个画面更加清透，更有通透的感觉，但是该怎么使用才会看得出来有效果呢？现在向大家介绍使用CPL的技巧、原理和运用的方法。
使用CPL的例子有：1.用于风景摄影，可以凸显蓝天与白云的层次，或令蓝天更浓郁2.消除水面的反光3.消除雪地的散射光线4.增加色彩的饱和度5.加强蓝色的效果未加CPL 叶子上有反光加了CPL 叶子上反光消除未加CPL 水面有反光加了CPL 水面反光消除CPL的安装和便用方法：购买合适大小（需配合镜头的口径，如77mn、52mm等）的CPL后，把CPL装到镜头上。
需留意CPL跟其他滤镜不同，CPL包含两块可转动的镜片，所以谨记要把一边镜片牢固地安装在镜头上，另一面的镜片由它自由转动便可。
当使用CPL滤镜时，我们需要一边转动CPL的前镜片，一边利用取景器来观察画面，当转动到一个你认为合适的角度后便可以按快门拍摄了。
请留意，如果你把相机由横置变为竖直拍摄，则必须重新调整CPL角度。
风景摄影中使用CPL的技巧：很多时候CPL会用于风景摄影，消除不必要的反光，让整体画面更清澈，更通透。
但是怎样使用CPL才会有效果呢？遵循以下的原则即可：1.不要面对直射的强光或者太阳，这样的效果不明显；2.要消除水面的反光，最好与水面呈45度夹角，效果会比较显著；3.仔细观察取景器内颜色饱和度的变化（如果第一次使用，可以拿LCD屏幕来练习，在旋转的同时，会发现液晶屏幕出现由亮变暗的现象）；4.观察取景器时，切记逆时针转动，避免因锁的不够牢靠，不慎将CPL给转落了下来；5.要加强蓝天的效果，还是要有个大原则，千万不可以逆光，否则CPL也无法挽回你怎么拍都是灰白的蓝天。
那么到底要怎么样旋转CPL达到最佳角度呢？由于CPL前端光栅环并没有一定的刻度表标示，且标示的实质意义也不大，一切都得根据你拍摄的物体，与镜头的角度来决定旋转的最佳位置在哪里。
光谱仪的工作原理
光谱仪的工作原理光谱仪是一种用于分析物质光谱特性的仪器。
它通过将光按照波长进行分离和测量，可以得到物质在不同波长下的吸收、发射或者散射特性，从而获得物质的组成、结构和性质等信息。
光谱仪广泛应用于物质分析、材料科学、生物医学、环境监测等领域。
光谱仪的工作原理包括光源、光学系统、光谱分离和检测系统四个主要部份。
1. 光源：光源是光谱仪的起始点，它提供了一定波长范围内的光线。
常用的光源有白炽灯、氘灯、钨灯、氙灯等。
不同的光源适合于不同的光谱范围和应用需求。
2. 光学系统：光学系统是光谱仪中的核心部份，它主要由透镜、准直器、色散元件等组成。
光学系统的作用是将来自光源的光线采集、聚焦和分离，使不同波长的光线能够被准确地分离和测量。
透镜用于采集和聚焦光线，使光线能够通过光学系统的其他元件。
准直器用于使光线平行，以便后续的光谱分离和测量。
色散元件是光学系统中的关键部份，常用的色散元件有棱镜和光栅。
它们能够将不同波长的光线按照一定的角度分离开来，形成光谱。
3. 光谱分离：光谱分离是光谱仪的重要步骤，它通过色散元件将光线按照波长进行分离。
棱镜和光栅是常用的色散元件，它们根据不同波长的光线在介质中的折射或者衍射特性，使得光线按照波长的大小被分离成不同的角度。
棱镜的工作原理是根据光线在介质中的折射特性，不同波长的光线折射角度不同，从而使得光线被分离。
光栅的工作原理是根据光线在光栅上的衍射特性，不同波长的光线衍射角度不同，从而使得光线被分离。
4. 检测系统：检测系统是光谱仪的最后一个部份，它用于测量分离后的光线的强度或者能量。
常用的检测器有光电二极管（photodiode）、光电倍增管（photomultiplier tube）和CCD（charge-coupled device）等。
光电二极管是一种将光能转化为电能的检测器，它能够测量光线的强度。
光电倍增管是一种能够将光能放大到较高电压的检测器，它适合于低强度的光线测量。
光谱仪的工作原理
光谱仪的工作原理光谱仪是一种用于分析和测量光的仪器，它能够将光信号分解成不同波长的光谱，并测量每个波长的光强度。
光谱仪的工作原理基于光的色散和光电探测技术。
光的色散是指光在物质中传播时，不同波长的光由于折射率的差异而发生偏折的现象。
光谱仪利用色散原理将光信号分解成不同波长的光谱。
常见的色散元件包括棱镜和光栅。
棱镜通过折射和反射将光分散成不同波长的光线，而光栅则利用光的干涉和衍射效应将光分散成光谱。
光电探测技术是指利用光电效应将光信号转换为电信号的技术。
光电探测器是光谱仪的关键部件，常见的光电探测器包括光电二极管（Photodiode）、光电倍增管（Photomultiplier Tube）和CCD（Charge-Coupled Device）等。
光电二极管是一种将光信号转换为电流信号的器件，其输出电流与入射光强度成正比。
光电倍增管是一种能够将光信号放大的器件，通过级联的光电倍增管可以实现更高的灵敏度和动态范围。
CCD是一种能够将光信号转换为电荷信号并进行积分的器件，通过读取CCD上的电荷分布可以得到光谱信息。
光谱仪的工作流程如下：1. 光源发出的光经过准直器和滤光片的处理，使光线变得平行和单色。
2. 平行单色光线通过色散元件（如棱镜或光栅）进行色散，将光分解成不同波长的光谱。
3. 分解后的光谱经过光阑控制，选择所需的波长范围。
4. 光谱进入光电探测器，光电探测器将光信号转换为电信号。
5. 电信号经过放大和滤波等处理，最终被转换为可读取的光谱数据。
6. 光谱数据可以通过计算机或其他数据处理设备进行分析和显示。
光谱仪广泛应用于物质分析、光学研究、光谱学、化学分析、生物医学等领域。
在物质分析中，光谱仪可以通过测量样品的吸收、发射或散射光谱，来分析样品的成分和性质。
在光学研究中，光谱仪可以用于研究光的传播、干涉、衍射和散射等现象。
在化学分析中，光谱仪可以用于定量和定性分析化学物质。
在生物医学中，光谱仪可以用于检测和诊断疾病，如血液分析、DNA测序等。
圆偏振光、椭圆偏振光如何检验？
圆偏振光、椭圆偏振光如何检验？圆偏振光、椭圆偏振光如何检验？⾸先讨论它们产⽣的原理。
圆偏振光、椭圆偏振光产⽣的原理如图10— 2所⽰图10 — 2当⼀束⾃然光经起偏器后，得到线偏振光再⼊射到波⽚时，被分成E。
和Ee两个振动分量，由于它们在晶体内的传播速度不同，通过波⽚后产⽣⼀定的位相差，出射后两束光速度相同，合成后⼀般得到椭圆偏振光，o光相对e光的位相差为=2π/λ ×（no- ne）dd —波⽚厚度在满⾜以下两个条件时，出射光是圆⽚振光：1.起偏器的透光轴与波⽚的快（慢）轴夹⾓α= 45°2.两束光在波⽚中产⽣位相差=（2m +1）× π/ 2 (m = 0; ±1; ±2; )或Δ= ( no – ne ) d =（m + 1/ 4）λ可见，该波⽚是λ/4波⽚，因此线偏振光只有通过λ/4波⽚才可能产⽣圆偏振光。
如何检验圆偏振和椭圆偏振光呢？⼀般采⽤以下两种⽅法：1、让圆或椭圆偏振光透过检偏器，通过旋转检偏器观察能量变化，来确定光的偏振态。
2、将圆偏振或椭圆偏振光变换成线偏振光，再通过马吕斯定律进⾏检验为什么圆偏振光经1/8 波⽚后成为椭圆偏振光？圆偏振光相位差不是PI/2吗。
+PI/4后怎么就变成了线偏振光。
这个很好解释么，圆偏振光原来的相位差是pi/2，线偏振光的相位差是pi或者是0，除了这个之外，所有的相位差，造成的偏振态形状都是椭圆的。
圆偏振本来pi/2，你经过λ/8波⽚，相位差加pi/4，那你⽤你的原来的pi/2+pi/4=3pi/4，相位差既不是0，也不是pi，⾃然就不是线偏振光，所以⾃然是个椭圆偏振的，怎么可能变成线偏振的？还有你这个问题太诡异了，题⽬⾥⾯问，为什么变成椭圆光，内容⾥⾯却问怎么就变成线偏振光，你到底是要问什么？只有经过λ/4波⽚的圆偏振，才能变成线偏振，还有通常都没有⼈⽤什么λ/8波⽚，都是λ/4的或者λ/2的波⽚，不知道楼主从哪⾥看来的λ/8波⽚？λ/4波⽚合成椭圆偏振光的原理是什么原理就是给本来没有相位差或者相位差是pi的线偏振光，附加上了pi/2的相位。
线偏振镜（PL）和圆偏振镜（CPL）的原理与使用
线偏振镜(PL)和圆偏振镜(CPL)的原理与使用我们知道，光是一种电磁波，是由与传播方向垂直的电场和磁场交替转换的振动形成的。
它与无线电波没有本质的区别，仅波长更短一些而已。
这种振动方向与传播方向垂直的波我们称之为横波。
声波是靠空气或别的媒质前后压缩振动传播的，它的振动方向与传播相同，这类波我们称之为纵波。
图一：光是一种电磁波横波有一个特性，就是它的振动是有极性的。
在与传播方向垂直的平面上，它可以向任一方向振动。
我们一般把光波电场振动方向作为光波振动方向。
如果一束光线都在同一方向上振动，我们就称它们是偏振光，或严格一点，称为完全偏振光。
一般的自然光在各个方向振动是均匀分布的，是非偏振光。
但是，光滑的非金属表面在一定角度下(称为布儒斯特角，与物质的折射率有关)反射形成的眩光是偏振光。
偏离了这个角度，就会有部分非偏振光混杂在偏振光里。
我们称这种光线为部分偏振光。
部分偏振光是有程度的。
偏离的角度越大，偏振光的成分越少，最终成为非偏振光。
在以下的原理性讨论中，我们将不严格区分偏振光和部分偏振光。
图二：自然光和部分偏振光许多偏振光在摄影中是有害的。
玻璃表面的反射光，使我们拍摄不到玻璃橱窗里面的东西，水面的反射光使我们拍摄不到水中的鱼，树叶表面的反射光使树叶变成白色，等等。
晴空的蓝天在与太阳方向成90度的垂直方向散射的也是偏振光，它使蓝天变的不那么幽深。
如果消除了这些偏振光，许多照片会显得颜色更加饱和，画面更加清晰。
能够滤除偏振光的滤镜叫做偏振镜。
普通的偏振镜叫做线偏振镜(PL镜)。
把偏振镜装到镜头的前端，仔细旋转偏振镜，使得有害眩光减至最小甚至消失，这样就能拍摄出没有眩光的照片了。
如果拍摄蓝天，天会显得更蓝、更暗。
光谱仪的工作原理
光谱仪的工作原理
光谱仪是一种用于分析光谱的仪器，它可以将光信号分解成不同波长的光谱组成，并通过测量光的强度来获取样品的信息。
光谱仪的工作原理基于光的衍射、干涉和色散现象。
光谱仪主要由光源、样品和检测器三部份组成。
光源通常采用白炽灯、氙灯或者激光器等，它们发出的光经过光学系统聚焦后照射到样品上。
样品可以是气体、液体或者固体，它们对不同波长的光有不同的吸收、发射或者散射特性。
当光照射到样品上时，样品会吸收特定波长的光，而剩余的光会通过样品并进入光学系统中。
光学系统包括凹面反射镜、光栅、棱镜等，它们用于分散光束并将不同波长的光分离开来。
凹面反射镜和棱镜可用于衍射和干涉，而光栅则是最常用的色散元件。
光栅是由许多平行的凹槽构成的，当光通过光栅时，不同波长的光会被不同的凹槽衍射出来，形成一系列的光谱线。
这些光谱线经过进一步的聚焦后，会投射到检测器上进行测量。
检测器是光谱仪的核心部件，它可以将光信号转换为电信号。
常见的检测器包括光电二极管、光电倍增管和光电二极管阵列。
这些检测器可以测量不同波长的光的强度，并将其转换为电压或者电流信号。
在实际应用中，光谱仪可以用于许多领域，如化学分析、材料研究、环境监测和生物医学等。
通过分析样品的光谱特征，可以确定样品的成份、浓度、结构和物理性质等信息。
总结起来，光谱仪的工作原理是通过光的衍射、干涉和色散现象，将光信号分解成不同波长的光谱组成，并通过测量光的强度来获取样品的信息。
光源发出的光经过样品后，被光学系统分散并分离成不同波长的光，然后经过检测器测量。
光谱仪在科学研究和工业应用中具有广泛的应用前景。
光谱仪的工作原理
光谱仪的工作原理光谱仪是一种用于分析光谱的仪器，它可以将光信号分解成不同波长的光谱成分，并通过测量光强度来获取光谱信息。
光谱仪的工作原理主要包括光源、光栅、光学系统和探测器等几个关键部分。
1. 光源光源是光谱仪的起始点，它产生可见光、紫外光或红外光等不同波长的光线。
常见的光源有白炽灯、氘灯、氙灯、激光器等。
光源的选择根据需要分析的光谱范围和应用领域来确定。
2. 光栅光栅是光谱仪中的关键元件，它通过光的衍射原理将光线分散成不同波长的光谱。
光栅通常由许多平行的凹槽组成，凹槽的间距决定了光栅的分辨率。
当入射光线通过光栅时，不同波长的光线会以不同的角度发生衍射，形成一个连续的光谱。
3. 光学系统光学系统由透镜、准直器和聚焦器等组成，它的作用是将分散后的光谱收集和聚焦到探测器上。
透镜用于聚焦光线，准直器用于使光线平行，确保光线垂直射入光栅。
光学系统的设计和调整对光谱仪的性能和分辨率有重要影响。
4. 探测器探测器是光谱仪的核心部件，它用于测量光谱信号的强度。
常见的探测器有光电二极管（Photodiode）、光电倍增管（Photomultiplier Tube）和CCD（Charge-Coupled Device）等。
不同的探测器具有不同的特性，如灵敏度、动态范围和响应速度等。
光谱仪的工作流程如下：1. 光源发出光线，经过光学系统的透镜和准直器后，垂直射入光栅。
2. 光栅将入射光线按照不同波长进行衍射，形成连续的光谱。
3. 光谱经过光学系统的聚焦器后，被聚焦到探测器上。
4. 探测器测量光谱信号的强度，并将其转换为电信号。
5. 电信号经过放大和滤波等处理后，被传输到数据采集系统进行处理和分析。
6. 数据采集系统将处理后的光谱数据显示或保存下来，供进一步分析和应用。
光谱仪的工作原理基于光的波长和频率之间的关系，利用光的衍射和探测器的测量能力，实现对光谱的分析和测量。
光谱仪广泛应用于化学、物理、生物、材料科学等领域，用于研究物质的成分、结构和性质等。
光谱仪的工作原理 光谱仪工作原理
光谱仪的工作原理光谱仪工作原理光谱仪工作原理光谱分析方法作为一种紧要的分析手段，在科研、生产、质控等方面都发挥着大的作用。
无论是穿透吸取光谱，还是荧光光谱，拉曼光谱，是获得单波长辐射手段。
由于现代单色仪可具有很宽的光谱范围（UV—IR），高光谱辨别率（0.001nm），自动波长扫描，完整电脑掌控功能，易和其它周边设备搭配为性能自动测试系统，使用电脑自动扫描多光栅光谱仪已成为光谱讨论。
在光谱学应用中，获得单波长辐射的手段。
除了用单色光源（如光谱灯、激光器、发光二极管）、颜色玻璃和干涉滤光片外，大都使用扫描选择波长的单色仪。
当前更多地应用扫描光栅单色仪，在连续的宽波长范围（白光）选出窄光谱（单色或单波长）辐射。
当一束复合光线进入光谱仪的入射狭缝，先由光学准直镜准直成平行光，再通过衍射光栅色散为分开的波长（颜色）。
利用不同波长离开光栅的角度不同，由聚焦反射镜再成像于出射狭缝。
通过电脑掌控可更改出射波长。
光栅基础光栅作为紧要的分光器件，他的选择与性能直接影响整个系统性能。
为帮忙用户选择，在此做一简要介绍。
光栅分为刻划光栅、复制光栅、全息光栅等。
刻划光栅是用钻石刻刀在涂有金属的表面上机械刻划而成；复制光栅是用母光栅复制而成。
典型刻划光栅和复制光栅的刻槽是三角形。
全息光栅是由激光干涉条纹光刻而成。
全息通常包括正弦刻槽。
刻划光栅具有衍射效率高的特点，全息光栅光谱，杂散光低，且可作到高光谱辨别率。
原子吸取光谱仪的维护介绍原子吸取是指呈气态的原子对由同类原子辐射出的特征谱线所具有的吸取现象。
当辐射投射到原子蒸气上时，假如辐射波长相应的能量等于原子由基态跃迁到激发态时所需要的能量时，就会引起原子对辐射的吸取，产生吸取光谱。
原子吸取光谱仪的维护：1. 开机前，检查各插头是否接触良好，调好狭缝位置，将仪器面板的全部旋钮回零再通电。
开机应先开低压，后开高压，关机则相反。
2. 空心阴极灯需要确定预热时间。
灯电流由低到高渐渐升到规定值，防止蓦地上升，造成阴极溅射。
圆偏振荧光的浅析及对教学科研的启示
【学法指导】手性是宇宙间的普遍特征，体现着生命的产生和演变过程。
自然界存在的糖、核酸、淀粉及纤维素中的糖单元，是D-构型，生物大分子的基元材料α-氨基酸，绝大多数为L-构型；蛋白质和DNA 的螺旋构象是右旋的；还发现海螺的螺纹和缠绕植物绝大部分是右旋的。
进一步研究发现，生物体内存在手性环境，作用于生物体内的药物及农药，其药效作用多与它们和体内靶分子间的手性匹配和手性相关。
因此，手性药物和手性农药的研究尤其重要。
手性药物的不同对映异构体，在生理过程中会显示不同的药效。
尤其是当手性药物的一种对映异构体对治疗有效，而另一种异构体表现为有害性质时，情况更为严重。
20世纪60年代的“反应停Thalidom ide 悲剧”就是一个突出的例子。
然而，手性分子是如何形成的却一直让人迷惑不解。
在材料的研究中，手性技术已在人们的日常生活中得到了广泛的应用，深入的应用型研究正在进行当中。
圆偏振荧光（CPL ）的经过科学家的几十年不断通常光源发出的光为各向同性的自然光，在光的转换过程中光的利用效率比较低。
如彩色液晶显示器中，入射光能量的利用率还不到30%。
如使用有机圆偏振发光材料（CPL ）作为发光器件的发光层，能使光源的利用率几乎达到100%。
科学家发现，将手性引入有机化合物中能够获得圆偏振荧光，经过不断地开拓和发展，有机化合物的手性得到不断的拓展和应用。
手性化合物的圆偏振光在3D 信息显示、量子通讯、自旋电子学、信息存储、CPL 激光、非线性光学、生物探针等领域有广泛的用途和应用前景，引起科学家极大的关注和兴趣。
关于手性的概念、判断方法、绝对构型的判断方法、旋光度的概念、圆二色谱（CD ）等相关科学知识，大学有机化学教材都有详细报道与介绍，本文不再赘述。
本文主要介绍圆偏振荧光的概念、分类、定性分析、圆偏振荧光的检测设备原理，及商品化圆偏振光谱仪的出现给予我们在教学与科研方面的启示。
一、圆偏振荧光的概念如图1所示，在垂直于光传播方向的平面内，右旋偏振光的电矢量随时间的变化顺时针旋转，而右旋偏振光在三维空间中电矢量左旋。
CPL圆偏振荧光光谱仪测量原理
主要用途：圆偏振荧光在发光材料、生物蛋白、信息显示存储、电子学、非线性光学等领域有广泛的用途和应用前景，引起科学家极大的关注和兴趣。
采用圆偏振荧光光谱仪可提供分子激发态的结构信息，表征聚合物结构，成为研究有机化合物的立体构型的一个重要方法。
工作原理：光是一种电磁波，可用振动的电场和与之垂直的磁场来描述，若光波在其传播途径中具体某一点上只有一个振动方向，但振动方向随光波的传播而有规律的偏转一定角度但振幅不变，其电场矢量末端的运动轨迹为螺旋状，该螺旋的横截面为圆形，这种偏振光为圆偏振光。
人们在圆二色的基础上，发现圆偏振荧光的左、右圆偏振光的强度不同。
通常以左、右圆偏振荧光的强度差CPL=△F= FL-FR，作为圆偏振荧光的量度。
之前文献报道的圆偏振荧光检测都是在相关科研工作者自己设计和建造的仪器上进行的。
直到1972年以色列魏茨曼科技学院Steinberg和Gafni (SG) 提出图一A所示的圆偏振荧光调制测量方法，基本组成部分为：激发源、单色器、样品、光学弹性调制器、偏光片、发射单色器、光电倍增管、锁相放大器及计算机。
该方法将调制后的光电信号和PEM光学弹性调制器信号输入给锁相放大器，通过二者频率与相位锁相从荧光中提取圆偏振荧光。
1982年荷兰莱顿大学的Schippers，van den Beukle和Dekkers (SBD)提出了图一B所示的圆偏振荧光测量方法，该方法利用光子计数取代锁相放大器，解决了锁相放大器的输出不稳定问题。
其后复杂蛋白结构测量主要采用的是该方法，但是对于弱的圆偏振荧光测量还是速度很慢。
1992-1995年期间，随着TDC时间数字转换器等电子技术的发展，美国密西根大学的Schauerte，Steel，和Gafni (SSG) 进一步提出了图一C所示的圆偏振荧光直接相减测量方法。
该方法采用DGG延迟选通脉冲发生器，分别测量△F= FL-FR公式中的FL左圆偏振荧光和FR右圆偏振荧光，两者相减直接得到真正的圆偏振荧光△F，利用公式glum=2（FL-FR）/（FL+FR）求得不对称因子。
cpl测试 jasco cpl 测试原理
cpl测试 jasco cpl 测试原理Jasco cpl测试原理引言：CPL（Circular Polarization Luminescence）测试是一种用于分析材料结构和化学成分的技术。
本文将重点介绍Jasco CPL测试仪的原理和应用。
一、Jasco CPL测试仪简介Jasco CPL测试仪是由Jasco公司开发的一种专业实验设备，用于测量物质的圆偏振荧光光谱。
该仪器基于紫外-可见吸收光谱和荧光光谱的原理，结合了圆偏振技术，可以提供更多关于样品的结构信息。
二、CPL测试原理CPL测试原理基于分子的手性性质和荧光发射过程。
手性分子是指其镜像不能通过旋转或平移重叠在一起的分子。
CPL测试通过测量物质在不同波长下的圆偏振荧光光谱，来分析物质的手性性质。
CPL测试仪由光源、样品室、光谱仪和检测器等组成。
首先，通过光源产生的偏振光照射到样品上，样品吸收光子并激发到激发态。
然后，激发态的分子通过非辐射跃迁返回基态，发射出荧光。
荧光光子同样具有圆偏振性质，其圆偏振度可以通过光谱仪和检测器测量得到。
三、CPL测试的应用1. 分析手性物质：CPL测试可以用于分析手性分子的结构和性质。
手性分子在生物医药、化学合成等领域具有重要应用，因此CPL测试在药物研发、有机合成等领域具有广泛应用前景。
2. 研究材料性质：CPL测试还可以用于研究材料的光学性质和电子结构。
例如，通过CPL测试可以评估有机发光材料的性能，为新材料的设计和合成提供指导。
3. 检测光学器件：CPL测试可用于检测光学器件的性能和质量。
例如，光纤通信中的偏振光耦合器和偏振控制器等器件，其偏振特性对性能影响较大。
CPL测试可以评估这些器件的性能并进行质量控制。
4. 生物分子研究：CPL测试在生物分子的结构和功能研究中也有应用。
例如，蛋白质的手性结构对其功能具有重要影响，CPL测试可以提供有关蛋白质的结构信息，帮助科学家理解其功能机制。
四、CPL测试的优势1. 高灵敏度：CPL测试仪具有高灵敏度，可以检测到低浓度的荧光信号。
CPL镜（圆偏振镜）和PL镜（线偏振镜）的工作原理及使用常识
CPL镜（圆偏振镜）和PL镜（线偏振镜）的工作原理及使用常识CPL镜（圆偏振镜）和PL镜（线偏振镜）的工作原理及使用常识光线本身也是一种电磁波，既然是波就有振动方向，来自太阳的光线，本身包含相互垂直的两个方向振动的成分，光线经反射和漫射之后，某个方向的振动会减弱，从而成为偏振光，因而，光滑物体表面的反光和天空的漫射光就是偏振光，而这些光线会影响摄影成像的清晰度。
偏振镜可以选择让某个方向振动的光线通过，于是使用偏振镜可以减弱物体表面的反光（光滑金属和镜面，由于反射率很高，偏振现象不强），可以突出蓝天白云和压暗天空，在静物摄影和风光摄影中，偏振镜十分有用。
要了解偏振镜首先需要我们知道什么是偏振光。
摄像离不开光线，光又是一种电磁波，它可以在与传播方向垂直的平面上向任何方向振动。
一般情况下，自然光在各个方向上振动是均匀分布的。
当被摄物为非金属并且有光滑表面的时候，在一定的自然光照射角度下，其反射光除向各个方向振动均匀分布的自然光外，有部份集中在一个方向振动的光波，这部份光称为偏振光。
这些含有自然光和偏振光的光线通过摄像机的镜头进入摄像机后形成影像。
当我们观看这些拍摄成的画面时，很多时候会发现画面中的这些由偏振光形成的眩光破坏了画面的完善性。
例如我们在拍摄橱窗中的主体时，由于玻璃的反光（偏振光)导致橱窗中被摄主体不清晰；某些角度拍摄的花卉的绿色叶子发灰，发白；在风光摄影中，拍摄的蓝天不够蓝，水面有很难看的反光等。
因此在很多情况下，偏振光对摄影是有害的。
那么如何解决偏振光对摄像的影响呢?我们可以加装一片偏振镜来解决这个问题。
偏振镜是一种附加在相机镜头上的可消除或部份消除偏振光的附加镜。
偏振镜一般是用经碘浸染加工过的聚乙烯醇膜，胶合在二片平板光学玻璃之间制成的。
它能让与其偏振方向同向的线偏振光透过约80％的光强，而与其偏振方向垂直振动的线偏振光则只能通过不足1％。
偏振镜镜面颜色接近黑色，镜片外缘可转动。
它由镜片主体和一个与其相连并可以旋转的后座框组成。
偏振镜CPL的使用方法
偏振镜CPL的使用方法CPL（圆形偏振镜）是大家普遍会拥有的滤镜，一般用于风景摄影，消除掉不必要的偏振光，使整个画面更加清透，更有通透的感觉，但是该怎么使用才会看得出来有效果呢？这篇文章会向大家介绍使用CPL的技巧、原理和运用的方法。
使用CPL的例子有：1.用于风景摄影，可以凸显蓝天与白云的层次，或令蓝天更浓郁2.消除水面的反光3.消除雪地的散射光线4.增加色彩的饱和度5.加强蓝色的效果CPL的安装和便用方法购买合适大小（需配合镜头的口径，如77mn、52mm等）的CPL后，把CPL装到镜头上。
需留意CPL跟其他滤镜不同，CPL包含两块可转动的镜片，所以谨记要把一边镜片牢固地安装在镜头上，另一面的镜片由它自由转动便可。
当使用CPL滤镜时，我们需要一边转动CPL的前镜片，一边利用取景器来观察画面，当转动到一个你认为合适的角度后便可以按快门拍摄了。
请留意，如果你把相机由横置变为竖直拍摄，则必须重新调整CPL角度。
风景摄影中使用CPL的技巧很多时候CPL会用于风景摄影，消除不必要的反光，让整体画面更清澈，更通透。
但是怎样使用CPL才会有效果呢？遵循以下的原则即可：1.不要面对直射的强光或者太阳，这样的效果不明显；2.要消除水面的反光，最好与水面呈45度夹角，效果会比较显著；3.仔细观察取景器内颜色饱和度的变化（如果第一次使用，可以拿LCD屏幕来练习，在旋转的同时，会发现液晶屏幕出现由亮变暗的现象）；4.观察取景器时，切记逆时针转动，避免因锁的不够牢靠，不慎将CPL给转落了下来；5.要加强蓝天的效果，还是要有个大原则，千万不可以逆光，否则CPL也无法挽回你怎么拍都是灰白的蓝天。
那么到底要怎么样旋转CPL达到最佳角度呢？由于CPL前端光栅环并没有一定的刻度表标示，且标示的实质意义也不大，一切都得根据你拍摄的物体，与镜头的角度来决定旋转的最佳位置在哪里。
举个例子来说，如果想要拍摄玻璃橱柜里面的东西，当我们的镜头与橱柜平行时，拍摄角度也绝大多数是呈现平行的状态，这时候不加上CPL拍摄，通常反光的现象不会太严重，但即使加上了CPL，消除偏振光的效果也不会有显著改善。
光谱仪的原理
光谱仪的原理
光谱仪是一种测量光谱的仪器，其主要原理是光的分光和分散。
当光线通过光谱仪的光学系统时，光线会被分散成各种不同波长的光线，而不同波长的光线将被分布在不同位置上。
这种光线的分散可以通过使用光栅或棱镜来实现。
光栅或棱镜将光线分散成直线或射线，而分散后的光线会通过放置在光谱仪中的探测器来检测其光强度。
最终，光谱仪将测量到的光谱数据处理并输出为波长和光强度的曲线图，用以帮助我们分析物质的物理、化学与物象特性。
圆偏振发光原理
圆偏振发光原理圆偏振发光是一种特殊的光现象，它与光的偏振状态有关。
偏振是指光波中电场矢量的方向。
在日常生活中，我们常见的光是自然光，它是由各种方向的电场矢量构成的。
然而，当光通过一些特殊的材料或受到特殊的光学器件影响时，光的偏振状态会发生改变，从而产生偏振光。
圆偏振光是一种特殊的偏振光，它的电场矢量在平面上既有振动的分量，又有沿着光传播方向的分量。
根据电场矢量的旋转方向，圆偏振光分为左旋圆偏振光和右旋圆偏振光。
当电场矢量按顺时针方向旋转时，为右旋圆偏振光；当电场矢量按逆时针方向旋转时，为左旋圆偏振光。
圆偏振发光现象是由一些特殊的物质引起的。
这些物质具有旋光性质，即对圆偏振光有选择性的旋转作用。
当圆偏振光通过这些物质时，由于旋光性质的影响，光的偏振状态发生改变，产生了圆偏振发光现象。
圆偏振发光原理可以通过量子力学的观点来解释。
物质中的原子或分子具有特定的能级结构，当受到激发时，会发生能级跃迁。
在这个过程中，原子或分子会吸收或释放能量，产生光子。
圆偏振发光的原理与这些能级跃迁过程有关。
在某些物质中，电子在能级跃迁过程中会发生自旋翻转，即电子的自旋状态发生改变。
这种自旋翻转会导致光的偏振状态发生旋转，从而产生圆偏振发光现象。
除了物质的旋光性质，光的入射角度、波长等因素也会影响圆偏振发光现象。
当光以一定的入射角度进入物质时，会与物质中的原子或分子相互作用，产生旋转作用。
不同波长的光在物质中会有不同的旋转效果，从而产生不同的圆偏振发光现象。
圆偏振发光在科学研究和技术应用中具有重要的意义。
通过研究圆偏振发光现象，可以深入理解物质的光学性质和量子力学的基本原理。
在光通信、光存储、显示技术等领域，圆偏振发光也得到了广泛应用。
圆偏振发光是一种特殊的光现象，它与光的偏振状态有关。
由于物质的旋光性质和光的入射角度、波长等因素的影响，光的偏振状态会发生旋转，产生圆偏振发光现象。
研究圆偏振发光现象对于深入理解物质的光学性质和量子力学的基本原理具有重要意义，也有着广泛的应用前景。
光谱仪的工作原理
光谱仪的工作原理光谱仪是一种用于测量光的波长和强度的仪器。
它通过将光分解成不同波长的光谱，并测量每个波长的强度来实现这一目的。
光谱仪广泛应用于物理、化学、生物、医学等领域，用于研究物质的光学性质、化学反应、分子结构等。
光谱仪主要由光源、样品室、光栅、检测器和数据处理系统组成。
首先，光源产生一束光线，可以是白光或单色光。
这束光经过准直系统，使其成为平行光。
然后，光线进入样品室，与待测样品相互作用。
样品可以是气体、液体或固体。
样品对光的吸收、散射或发射会导致光的波长和强度发生变化。
接下来，光线通过光栅。
光栅是一种具有周期性结构的光学元件，可以将光线分解成不同波长的光谱。
光栅的周期性结构使得光线经过光栅时，不同波长的光线会发生衍射，使得光谱在不同方向上得到分离。
然后，分离后的光谱经过检测器。
检测器可以是光电二极管、光电倍增管、CCD等。
检测器将光信号转化为电信号，并测量不同波长的光的强度。
这些强度值可以表示样品对不同波长光的吸收、散射或发射程度。
最后，电信号被传送到数据处理系统进行处理和分析。
数据处理系统可以进行光谱的显示、峰值的识别、峰面积的计算等。
通过对光谱的分析，可以获得样品的光学性质、化学反应动力学参数、分子结构等信息。
光谱仪的工作原理基于光的波动性和光与物质相互作用的特性。
不同物质对光的吸收、散射或发射具有特定的光谱特征，因此通过测量光谱可以得到物质的信息。
光谱仪的精度和灵敏度取决于光源的稳定性、样品室的设计、光栅的质量、检测器的性能以及数据处理系统的算法等因素。
总结起来，光谱仪的工作原理包括光源产生光线、样品与光相互作用、光栅分解光谱、检测器测量光强度以及数据处理系统进行信号处理和分析。
通过光谱仪，我们可以获得物质的光学性质、化学反应动力学参数、分子结构等重要信息，为科学研究和工业应用提供了有力的工具。
光谱仪工作原理
光谱仪工作原理
光谱仪是一种用于分析光谱的仪器，它可以将光谱分解成不同波长的光线，并测量它们的强度。
光谱仪的工作原理基于光的波长和频率的特性，以及光的散射和折射现象。
光谱仪的主要组成部分包括光源、样品室、光栅、检测器和数据处理系统。
光源通常是一种强度稳定的光源，如氘灯或钨灯。
样品室是一个容器，用于放置待测样品。
光栅是光谱仪的核心部件，它可以将光线分散成不同波长的光线。
检测器用于测量不同波长的光线的强度，并将其转换为电信号。
数据处理系统用于处理和分析检测器输出的信号，并生成光谱图。
光谱仪的工作原理可以分为以下几个步骤：
1. 光源发出一束光线，经过样品室后进入光栅。
2. 光栅将光线分散成不同波长的光线，并将其反射或折射到检测器上。
3. 检测器测量不同波长的光线的强度，并将其转换为电信号。
4. 数据处理系统对检测器输出的信号进行处理和分析，并生成光谱图。
在光栅中，光线经过反射或折射后会发生干涉现象，不同波长的光线会发生不同程度的干涉，从而产生不同的相位差。
这些不同波长的光线会被分散成不同的角度，形成光谱。
光谱仪可以通过调整光栅的角度或波长选择器的位置来选择特定的波长进行测量。
光谱仪广泛应用于化学、物理、生物、医学等领域，用于分析物质的成分、结构和性质。
例如，光谱仪可以用于分析药物、食品、环境污染物等样品的成分和浓度，也可以用于研究天体物理学、材料科学等领域的问题。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
主要用途：
圆偏振荧光在发光材料、生物蛋白、信息显示存储、电子学、非线性光学等领域有广泛的用途和应用前景，引起科学家极大的关注和兴趣。
采用圆偏振荧光光谱仪可提供分子激发态的结构信息，表征聚合物结构，成为研究有机化合物的立体构型的一个重要方法。
工作原理：
光是一种电磁波，可用振动的电场和与之垂直的磁场来描述，若光波在其传播途径中具体某一点上只有一个振动方向，但振动方向随光波的传播而有规律的偏转一定角度但振幅不变，其电场矢量末端的运动轨迹为螺旋状，该螺旋的横截面为圆形，这种偏振光为圆偏振光。
人们在圆二色的基础上，发现圆偏振荧光的左、右圆偏振光的强度不同。
通常以左、右圆偏振荧光的强度差CPL=△F= FL-FR，作为圆偏振荧光的量度。
之前文献报道的圆偏振荧光检测都是在相关科研工作者自己设计和建造的仪器上进行的。
直到1972年以色列魏茨曼科技学院Steinberg和Gafni (SG) 提出图一A所示的圆偏振荧光调制测量方法，基本组成部分为：激发源、单色器、样品、光学弹性调制器、偏光片、发射单色器、光电倍增管、锁相放大器及计算机。
该方法将调制后的光电信号和PEM光学弹性调制器信号输入给锁相放大器，通过二者频率与相位锁相从荧光中提取圆偏振荧光。
1982年荷兰莱顿大学的Schippers，van den Beukle和Dekkers (SBD)提出了图一B所示的圆偏振荧光测量方法，该方法利用光子计数取代锁相放大器，解决了锁相放大器的输出不稳定问题。
其后复杂蛋白结构测量主要采用的是该方法，但是对于弱的圆偏振荧光测量还是速度很慢。
1992-1995年期间，随着TDC时间数字转换器等电子技术的发展，美国密西根大学的Schauerte，Steel，和Gafni (SSG) 进一步提出了图一C所示的圆偏振荧光直接相减测量方法。
该方法采用DGG延迟选通脉冲发生器，分别测量△F= FL-FR公式中的FL左圆偏振荧光和FR右圆偏振荧光，两者相减直接得到真正的圆偏振荧光△F，利用公式glum=2（FL-FR）/（FL+FR）求得不对称因子。
该方法同时解决了以上两种方法中锁相环输出不稳定与测量速度慢的问题，使用该方法商业化生产的圆偏振荧光光谱仪主要是美国Olis公司圆偏振荧
光光谱仪DSM-172C, DSM- 245, RSM-1000。
图一圆偏振荧光光谱仪原理图。
