变压器无线电干扰技术要求

高压变电站继电保护抗干扰技术

高压变电站继电保护抗干扰技术高压变电站继电保护是电力系统的重要组成部分，它的主要任务是在电力系统发生故障时，迅速切除故障区域，保证电力系统的稳定运行。

然而，在实际运行过程中，高压变电站继电保护还面临着频繁的电磁干扰，这些干扰会引起保护逻辑误动作或不动作，对电力系统的安全稳定运行造成威胁。

因此，高压变电站继电保护的抗干扰技术至关重要。

1. 电气干扰：是由高压设备或其他电气设备引起的，例如电机启动、变压器切换等。

2. 辐射干扰：是由辐射源引起的，例如雷电、广播电台、手机等。

3. 导联干扰：是由电缆或同轴电缆引起的，例如噪声叠加、串扰等。

1. 纹波滤波器纹波滤波器能够去除电力系统中的高频干扰，通过将保护装置的输入信号经过滤波器滤波，去除高频杂音，从而提高保护装置的抗干扰能力。

2. 天线在高压变电站继电保护系统中设置天线，能够有效的屏蔽掉外部的辐射干扰和电气干扰，从而保证系统的稳定运行。

3. 信号放大器信号放大器能够将保护装置的输入信号放大，提高信号的功率，从而提高信号的抗干扰能力。

4. 继电保护装置的结构优化在继电保护装置的设计过程中，应该采用合理的结构组织，将主要电路和干扰电路分离，从而降低干扰的影响。

5. 抗干扰算法一般来说，在继电保护系统中采用抗干扰算法可以防止噪音或失真信号对其造成的干扰，从而保证了系统的可靠性。

在实际运行中，采用上述抗干扰技术可以有效的保障高压变电站继电保护系统的稳定可靠运行。

在进行高压变电站继电保护装置的选型和工程设计时，需要综合考虑整个电力系统的特性，选择适合的抗干扰技术解决方案，提高高压变电站的抗干扰能力。

总之，高压变电站继电保护抗干扰技术的研究与应用是电力系统保障安全运行的必要手段，同时也是提高系统可靠性和稳定性的重要途径。

电控中的干扰与抗干扰措施

备的抗干扰能力。
数字信号处理技术：利用数字信号处理算法，如FFT、FIR等，对信号进行滤波、降噪等处理。
智能控制技术：利用人工智能算法，如神经网络、模糊控制等，实现对干扰的智能识别和自
适应控制。
集成电路技术：通过集成电路设计，实现抗干扰功能的集成，提高系统的可靠性和稳定性。
A
B
C
软件抗干扰设计：采用软件滤波、数字信号处理等技术，提高系统的抗干扰能力。
电控抗干扰的效果评估
测试方法：采用模拟干扰源，测试系统在干扰条件下的性能
测试环境：需要模拟实际工作环境，包括温度、湿度、电磁环境
等
A
B
C
D
测试指标：包括抗干扰能力、误码率、传输速率等
测试结果分析：根据测试结果，分析抗干扰措施的有效性和局限
D
自适应抗干扰技术：根据环境变化自动调整抗
干扰策略
智能滤波技术：利用人工智能算法进行滤波，
提高抗干扰性能
智能预测技术：预测干扰信号，提前采取措施
避免干扰
智能控制技术：利用人工智能算法进行控制，提高系统的抗干扰能力
01
02
03
04
绿色抗干扰技术：采用环保材料和工艺，降低对环境的影响
射频干扰：由射频信号产生的干扰，如手机信号、无线电信号等
电源干扰：由电源电压波动或噪声产生的干扰，如电源线噪声、电源电压波动等
接地干扰：由接地不良或接地环路产生的干扰，如接地电阻过大、接地环路等
电控干扰的传播
传导干扰是指通过导线、电路板等物理介质传播的干扰信号。
传导干扰的来源包括电源线、信号线、地线等。
01
02

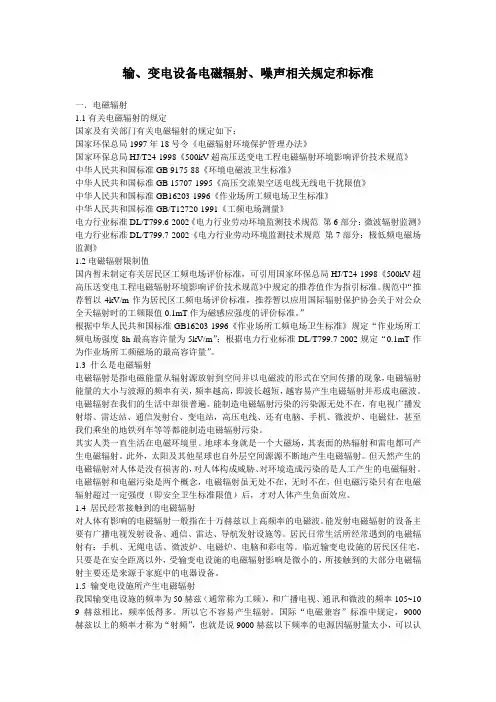

输、变电设备电磁辐射、噪声相关规定和标准

输、变电设备电磁辐射、噪声相关规定和标准一．电磁辐射1.1有关电磁辐射的规定国家及有关部门有关电磁辐射的规定如下：国家环保总局1997年18号令《电磁辐射环境保护管理办法》国家环保总局HJ/T24-1998《500kV超高压送变电工程电磁辐射环境影响评价技术规范》中华人民共和国标准GB 9175-88《环境电磁波卫生标准》中华人民共和国标准GB 15707-1995《高压交流架空送电线无线电干扰限值》中华人民共和国标准GB16203-1996《作业场所工频电场卫生标准》中华人民共和国标准GB/T12720-1991《工频电场测量》电力行业标准DL/T799.6-2002《电力行业劳动环境监测技术规范第6部分：微波辐射监测》电力行业标准DL/T799.7-2002《电力行业劳动环境监测技术规范第7部分：极低频电磁场监测》1.2电磁辐射限制值国内暂未制定有关居民区工频电场评价标准，可引用国家环保总局HJ/T24-1998《500kV超高压送变电工程电磁辐射环境影响评价技术规范》中规定的推荐值作为指引标准。

规范中“推荐暂以4kV/m作为居民区工频电场评价标准，推荐暂以应用国际辐射保护协会关于对公众全天辐射时的工频限值0.1mT作为磁感应强度的评价标准。

”根据中华人民共和国标准GB16203-1996《作业场所工频电场卫生标准》规定“作业场所工频电场强度8h最高容许量为5kV/m”；根据电力行业标准DL/T799.7-2002规定“0.1mT作为作业场所工频磁场的最高容许量”。

1.3 什么是电磁辐射电磁辐射是指电磁能量从辐射源放射到空间并以电磁波的形式在空间传播的现象，电磁辐射能量的大小与波源的频率有关，频率越高，即波长越短，越容易产生电磁辐射并形成电磁波。

电磁辐射在我们的生活中却很普遍。

能制造电磁辐射污染的污染源无处不在，有电视广播发射塔、雷达站、通信发射台、变电站，高压电线、还有电脑、手机、微波炉、电磁灶，甚至我们乘坐的地铁列车等等都能制造电磁辐射污染。

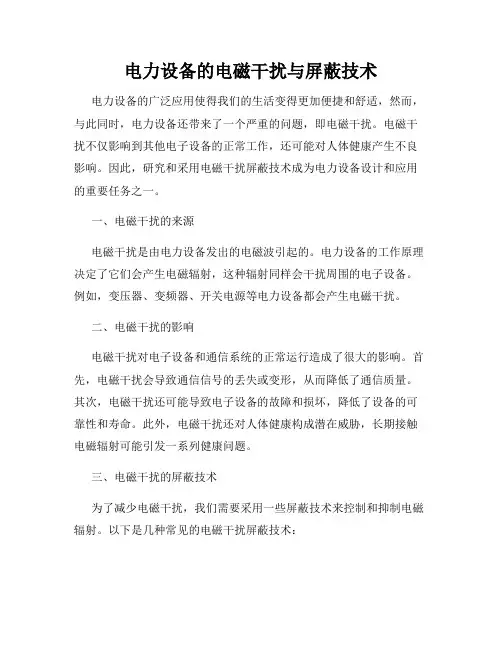

电力设备的电磁干扰与屏蔽技术

电力设备的电磁干扰与屏蔽技术电力设备的广泛应用使得我们的生活变得更加便捷和舒适，然而，与此同时，电力设备还带来了一个严重的问题，即电磁干扰。

电磁干扰不仅影响到其他电子设备的正常工作，还可能对人体健康产生不良影响。

因此，研究和采用电磁干扰屏蔽技术成为电力设备设计和应用的重要任务之一。

一、电磁干扰的来源电磁干扰是由电力设备发出的电磁波引起的。

电力设备的工作原理决定了它们会产生电磁辐射，这种辐射同样会干扰周围的电子设备。

例如，变压器、变频器、开关电源等电力设备都会产生电磁干扰。

二、电磁干扰的影响电磁干扰对电子设备和通信系统的正常运行造成了很大的影响。

首先，电磁干扰会导致通信信号的丢失或变形，从而降低了通信质量。

其次，电磁干扰还可能导致电子设备的故障和损坏，降低了设备的可靠性和寿命。

此外，电磁干扰还对人体健康构成潜在威胁，长期接触电磁辐射可能引发一系列健康问题。

三、电磁干扰的屏蔽技术为了减少电磁干扰，我们需要采用一些屏蔽技术来控制和抑制电磁辐射。

以下是几种常见的电磁干扰屏蔽技术：1. 电磁屏蔽材料：电磁屏蔽材料是一种能吸收或反射电磁波的特殊材料。

通过在电力设备周围或设备内部使用电磁屏蔽材料，可以有效地减少电磁辐射的发生。

目前市场上有各种不同的电磁屏蔽材料可供选择。

2. 接地技术：接地是一种常用的屏蔽技术。

通过将电力设备与地面或其他良好导电的物体连接，可以将电磁辐射导向地面，从而减少其对其他设备的干扰。

合理的接地系统设计可以显著提高电磁屏蔽效果。

3. 屏蔽箱或屏蔽房间：对于一些特别敏感的电子设备或场合，可以采用屏蔽箱或屏蔽房间的方式来实现电磁屏蔽。

屏蔽箱或屏蔽房间是由电磁屏蔽材料构成的封闭空间，可以将电磁辐射隔离在内部，有效地屏蔽干扰。

4. 滤波器：滤波器是一种可以削弱或滤除特定频率电磁波的装置。

通过在电力设备的电源线或信号线上安装滤波器，可以减少电磁干扰信号的传输，从而减少干扰的影响。

四、电磁干扰监测和预防除了采用屏蔽技术，我们还需要进行电磁干扰监测和预防工作。

18.无线电干扰电压(RIV)测量

无线电干扰电压（RIV）测量1．适用范围三相和单相电力变压器（包括自藕变压器）。

2．试验种类特殊试验。

3．试验依据GB 1094.1—1996《电力变压器第一部分总则》GB 11604—1989《高压电器设备无线电干扰测量方法》JB/T501—1991《电力变压器试验导则》产品技术条件4．试验设备2000kV A发电机组（电动机500kW）额定电压3150V；额定电流。

TESA—500感应调压器输入额定电压380V，输入额定电流945A；输出电压0~650V，输出额定电流444A。

TESA—250感应调压器输入额定电压380V，输入额定电流445A；输出电压0~650V，输出额定电流222A。

S9—3000/35中间变压器分接高压电压(V) 高压电流(A) 接法1 3150 550 直送2 1100 157 D3 1100 157 D4 22000 79 D5 38100 45 Y6 38100 45 Y7 40730 43 延D低压：额定电压3000V，额定电流577A接法D。

标准电压互感器40kV电压等级：比数（40、30、20、15、10/√3）/（0.1/√3）3kV电压等级：比数(3/√3)/（0.1/√3）0.5kV电压等级：比数（0.5/√3）/（0.1/√3）标准电流互感器40kV电压等级：比数（800、600、400、200、100、80、40、20、10）/5A1kV电压等级：比数（0.5/√3）/（0.1/√3）5．测量仪器D6000功率分析仪；COSφ=0.1低功率因数功率表；平均值电压表；方均根值电压表；电流表；Protek3200射频场强分析仪。

6．一般要求试验应在10℃~40℃环境温度，变压器的温度接近试验时的环境温度。

通常由被试品的低压侧施加额定频率的额定电压（应尽可能为对称的正弦波电压），其余绕组开路；如果施加电压的绕组是带有分接的，应使分接开关处于主分接的位置；如果被试品绕组中有开口三角形连接绕组，应使其闭和。

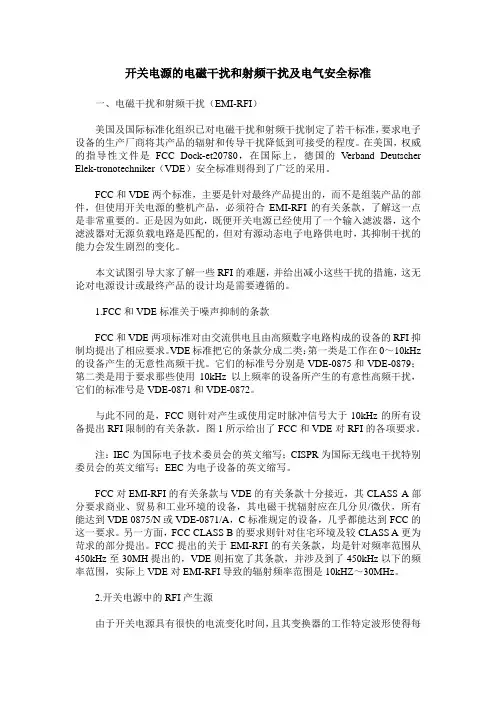

开关电源的电磁干扰和射频干扰及电气安全标准

开关电源的电磁干扰和射频干扰及电气安全标准一、电磁干扰和射频干扰（EMI-RFI）美国及国际标准化组织已对电磁干扰和射频干扰制定了若干标准，要求电子设备的生产厂商将其产品的辐射和传导干扰降低到可接受的程度。

在美国，权威的指导性文件是FCC Dock-et20780，在国际上，德国的Verband Deutscher Elek-tronotechniker（VDE）安全标准则得到了广泛的采用。

FCC和VDE两个标准，主要是针对最终产品提出的，而不是组装产品的部件，但使用开关电源的整机产品，必须符合EMI-RFI的有关条款，了解这一点是非常重要的。

正是因为如此，既便开关电源已经使用了一个输入滤波器，这个滤波器对无源负载电路是匹配的，但对有源动态电子电路供电时，其抑制干扰的能力会发生剧烈的变化。

本文试图引导大家了解一些RFI的难题，并给出减小这些干扰的措施，这无论对电源设计或最终产品的设计均是需要遵循的。

1.FCC和VDE标准关于噪声抑制的条款FCC和VDE两项标准对由交流供电且由高频数字电路构成的设备的RFI抑制均提出了相应要求。

VDE标准把它的条款分成二类：第一类是工作在0～10kHz 的设备产生的无意性高频干扰。

它们的标准号分别是VDE-0875和VDE-0879；第二类是用于要求那些使用10kHz以上频率的设备所产生的有意性高频干扰，它们的标准号是VDE-0871和VDE-0872。

与此不同的是，FCC则针对产生或使用定时脉冲信号大于10kHz的所有设备提出RFI限制的有关条款。

图1所示给出了FCC和VDE对RFI的各项要求。

注：IEC为国际电子技术委员会的英文缩写；CISPR为国际无线电干扰特别委员会的英文缩写；EEC为电子设备的英文缩写。

FCC对EMI-RFI的有关条款与VDE的有关条款十分接近，其CLASS A部分要求商业、贸易和工业环境的设备，其电磁干扰辐射应在几分贝/微伏，所有能达到VDE 0875/N或VDE-0871/A，C标准规定的设备，几乎都能达到FCC的这一要求。

变电站抗电磁干扰的措施

变电站抗电磁干扰的措施摘要：变电站抗电磁干扰是一项提高变电站安全、可靠稳定运行水平，降低运行维护成本,提高经济效益及提供高质量电能服务的重要手段。

故笔者结合多年工作经验,结合电磁干扰的三个要素对变电站抗电磁干扰的措施进行了总结，以供参考。

关键词：变电站电磁干扰共抗耦合敏感度前言：电磁干扰源的能量通过各种途径以传导或辐射方式耦合至变电站的一次系统和二次回路，表现为在电力线、信号线、控制回路和自动化系统上的干扰电压和干扰电流的水平或电场和磁场的水平。

因此,电磁兼容是至关重要的问题。

但电磁环境是千变万化的，要真正达到经济上和技术上的电磁兼容，保证一、二次设备运行的可靠性，必须根据具体情况，灵活运用各种技术和措施。

消除或抑制干扰应针对电磁干扰的三要素进行，即：消除或抑制干扰源;切断电磁耦合途径;降低装置本身对电磁于扰的敏感度。

对于变电站综合自动化系统来说，重点应放在后两方面。

1。

抑制干扰源的影响外部干扰源是变电站综合自动化系统外部产生的，无法消除。

但这些干扰往往是通过连接导线由端子串入自动化系统的,因此可从两方面抑制干扰源的影响：1.1 屏蔽措施（1）一次设备与自动化系统输入、输出的连接采用带有金属外皮（屏蔽层)的控制电缆，电缆的屏蔽层两端接地，对电场耦合和磁耦合都有显著的削弱作用。

当屏蔽层一点接地时，屏蔽层电压为零，可显著减少静电感应(电容耦合）电压；当两点接地时，干扰磁场在屏蔽层中感应电流，该电流产生的磁通与干扰磁通方向相反,互相抵销，因而显著降低磁场耦合感应电压.两端接地可将感应电压降到不接地时感应电压的1%以下.（2）二次设备内，综合自动化系统中的测量和微机保护或自控装置所采用的各类中间互感器的一、二次绕组之间加设屏蔽层，这样可起电场屏蔽作用，防止高频干扰信号通过分布电容进入自动化系统的相应部件。

（3）机箱或机柜的输入端子上对地接一耐高压的小电容，可抑制外部高频干扰。

由于干扰都是通过端子串入的，当高频干扰到达端子时，通过电容对地短路，避免了高频干扰进入自动化系统内部.（4)变电站综合自动化系统的机柜和机箱采用铁质材料,本身也是一种屏蔽。

无线电发射设备干扰规避技术要求

无线电发射设备干扰规避技术要求
随着无线电技术的不断发展，无线电发射设备的使用越来越广泛。

但是，无线电发射设备也会对周围的电子设备产生干扰，影响其正常工作。

因此，为了保证无线电发射设备的正常使用，需要采取一些规避技术来避免干扰。

需要对无线电发射设备进行合理的布局。

无线电发射设备应该远离其他电子设备，尽量避免与其他设备共用电源线路。

同时，无线电发射设备的天线也应该远离其他设备，以减少干扰。

需要对无线电发射设备进行合理的调试。

在调试无线电发射设备时，应该遵循相关的技术规范，确保其发射频率、功率等参数符合要求。

同时，还需要对无线电发射设备进行频谱分析，以确保其发射频率不会与其他设备的频率产生冲突。

还需要对周围的电子设备进行合理的防护。

在无线电发射设备周围，应该采用屏蔽材料来防止干扰信号的泄漏。

同时，还可以采用滤波器等设备来过滤掉干扰信号，保证其他设备的正常工作。

需要对无线电发射设备进行定期的维护和检修。

无线电发射设备在长期使用过程中，可能会出现一些故障，导致其发射的信号产生干扰。

因此，需要定期对无线电发射设备进行检修和维护，确保其正常工作。

无线电发射设备干扰规避技术是保证无线电设备正常工作的重要保障。

只有采取合理的规避技术，才能有效地避免干扰信号的产生，保证无线电设备的正常使用。

变压器无线电干扰

CISPR 16-1:1993 无线电干扰和抗干扰测量设备及方法的技术要求第1部分：无线电干扰和抗干扰测量设备无线电干扰电压（RIV ）本要求适用于U m ≥126kV 安装在空气绝缘变电站的电容式电压互感器。

在1.1U m ／3电压下的无线电干扰电压应不超过2500 V 。

注：纳入此要求以满足某些电磁兼容规程的要求。

组装完整的电容式电压互感器应干燥和清洁，其温度与试验所在试验室的室温大致相同。

依据本标准，试验应在下列大气条件下进行：—— 温度为5℃～35℃；—— 气压为0.870×105Pa ～1.070×105Pa ；—— 相对湿度为45%～75%。

注1：经用户与制造方协商同意，试验可以在其它的大气条件下进行。

注2：GB/T1 6927.1所述的大气条件修正系数，不适用于无线电干扰试验。

试验连接线及其端头不应产生无线电干扰电压。

一次端子应当模拟运行条件进行屏蔽，以避免不符合实际的放电。

建议采用具有球形端头的管子作为连线。

试验电压施加到CVT 的高压端子与地之间。

座架、箱壳（如果有）、铁心（如果打算接地）和每个二次绕组的一个端子都必须接地。

测量回路（见图6）应符合GB 11604。

测量回路应调谐到0.5 MHz 至2 MHz 范围内，应记录测量频率。

测量结果以μV 表示。

图6中试验导线与地之间的阻抗Z S +（R 1+R 2）在测量频率下应为300Ω±40Ω，相位角不超过20°。

也可以用一个电容C S 代替滤波器Z S ，1000pF 的电容通常是适用的。

注3：为防止过低的谐振频率，可能需要一种专门设计的电容器。

滤波器Z S 在测量频率下应具有高阻抗，以便排除工频电源对测量回路的影响。

在测量频率下这个阻抗的适当值为10000Ω至20000Ω。

背景的无线电干扰水平（由外部电场和高压变压器引起的无线电干扰）至少比规定的无线电干扰水平低6dB （最好10dB ）。

变电所二次干扰和抗干扰措施

变电所二次干扰和抗干扰措施随着科学技术的进步和电力体制改革的不断深化，变电自动化技术得到越来越快的发展，从电磁型保护到晶体管保护，再发展到微机型保护，以及变电综合自动化装置大多数实现了微机自动控制，它们以通信网络技术为基础，把各种继电保护装置及自动装置与RTU和调度端连接起来，使变电站实现高质量、高速度、高灵活性和低成本的生产管理。

但由于变电站的特殊环境，如强电磁场等众多因素的影响，使变电站的二次设备受到各种各样的干扰，为提高其运行的安全和工作的可靠性，在变电所设计时应考虑周全，根据不同的干扰源，采取相应的抗干扰措施，总结抗干扰的经验，逐渐达到变电所电磁兼容的要求。

1干扰的主要来源所谓干扰，就是指除正常信号外，还有可能对监视和操作装置的正常工作造成不利影响的且不规则变化的信号。

变电所主要的干扰源有以下几种：(1)交变磁场干扰在变电所里的变压器、有大电流通过的电缆(电线)、电抗器和电容等的周围都有极强的交变磁场。

在交变磁场里的二次设备，包括导线、网络通讯回路都会受到它感应，这些感应形成干扰电压。

这些干扰电压会导致二次设备CPU运行出错，内存数据改变、当地监控的显示器图像变形扭曲和闪烁，网络通信中数据改变或通讯中断，造成设备异常运行，对控制系统的破坏性最强。

交变磁场干扰是变电站内最普遍的干扰。

(2)电容耦合干扰由于一次设备载流体对二次回路间存在有电容，因此一次设备对二次电缆产生电容干扰。

另外，在变电所内导线之间的相互耦合，电源线与系统的耦合。

这是电场耦合或磁场耦合。

是干扰二次设备工作的原因之一。

(3)地电位差干扰在电力系统中，由于对地绝缘不良，都会产生不稳定的泄漏电流，地电流在大地中流动会产生电压差，使站内两端接地缆芯和屏蔽层产生电流形成干扰。

如果二次设备接地地点选择不当，漏电流会使各点之间存在电压差，使二次设备常常产生不确定的故障。

(4)自然干扰自然干扰是指大自然现象所引起的干扰以及来自宇宙的电磁波辐射干扰，如雷电、大气低层电场的变化，是不可消除的干扰。

电气设备工程中的电磁干扰控制规范要求

电气设备工程中的电磁干扰控制规范要求电磁干扰是指电气设备工程中，由于电气设备的运行而导致的电磁波的发射或接收，进而对其他设备或系统的正常工作产生不利影响。

为了保证电气设备工程的正常运行，保障相关设备的性能和安全，制定了一系列电磁干扰控制规范要求。

一、电磁兼容性（EMC）基本原理电磁兼容性是指设备或系统在给定的工作环境中，能够以所需的性能水平正常地运行，同时不会产生或被其他设备或系统产生不可接受的电磁干扰。

电气设备工程中的电磁干扰控制规范要求基于电磁兼容性原理，力求在设计、制造和使用过程中，减小电磁干扰的发生。

二、电磁干扰控制规范要求1. 辐射电磁干扰控制电气设备工程中的电磁干扰主要分为辐射和传导两类。

辐射电磁干扰控制要求主要有：（1）设备应符合国家相关标准，如电磁信号强度限值等；（2）设备的外壳和线缆应具备良好的屏蔽性能，以避免电磁波的泄露；（3）设备内部的电路布局和布线应符合电磁兼容性的要求，减小辐射电磁干扰。

2. 传导电磁干扰控制传导电磁干扰是指电磁波沿传导路径引起的电磁波干扰，主要通过电力线、通信线缆等进行传导。

为了控制传导电磁干扰，以下规范要求需要被遵守：（1）设备的电源和信号线应当具备良好的绝缘和屏蔽措施；（2）电气设备应满足相关电磁兼容性测试标准，确保其满足传导电磁干扰的控制要求；（3）在设备的运作过程中，应避免设备产生大电流或大电压的瞬态现象，以减小传导电磁干扰的概率。

3. 共模电磁干扰控制共模电磁干扰是指电磁波同时作用于设备或系统两个信号线上，导致干扰信号出现在差模信号上，从而影响设备的正常工作。

为了控制共模电磁干扰，以下的规范要求应被满足：（1）设备的信号线和电源线应良好地分离，避免共模干扰；（2）对于敏感设备和系统，应使用合适的屏蔽措施来消除共模电磁干扰；（3）整个设备系统中的接地应注意合理布置，减小共模电流的流动路径。

4. 静电放电保护静电放电是电气设备工程中的常见问题，可能导致设备损坏或出现故障。

变电所电气设备抗干扰技术

变电所电气设备抗干扰技术电气设备抗干扰技术在变电所中的应用随着工业化和信息化的不断推进，各种电子设备的使用不断增加，这些设备会产生各种各样的电磁波，这些电磁波会对变电所中的电气设备造成干扰，进而影响变电所的稳定运行。

因此，变电所中的电气设备抗干扰技术显得尤为重要。

变电所中电气设备的干扰问题变电所是电力系统的一个重要组成部分，主要用于将输电线路的电压从高变为低，并与用电设备相连，供给用电设备所需的电能。

变电所中的电气设备包括变压器、开关设备、保护设备等，这些设备的稳定运行对于保障电力系统的安全运行和延长设备寿命具有重要意义。

然而，变电所中的电气设备常常受到来自外界和内部的各种干扰，如过电压、瞬变过电压、高频噪声、地电位变动、相邻信号干扰等。

这些干扰会导致变电所中的电气设备出现故障，甚至长期工作后还会加剧设备老化，缩短设备的工作寿命，使设备维护和运行成本增加。

电气设备抗干扰技术的应用电气设备抗干扰技术是为保障电气设备在恶劣的环境下正常工作而使用的技术，可以显著提高电气设备的抗干扰能力，保证电力系统的稳定性和可靠性。

下面介绍一些电气设备抗干扰技术的具体应用：1.屏蔽技术屏蔽技术是采用屏蔽层制造的技术，用于阻止来自外部干扰源的电磁波干扰到电气设备的内部部件。

其原理主要是以屏蔽层为中心构建一个无电场和无磁场区域，保证电气设备内部的电子元器件不受外界电磁波的影响。

2.滤波技术滤波技术是指使用各种滤波器将特定频率的噪声和干扰信号套住、隔离或消除的技术。

可以有效滤除电气设备中的高频干扰，确保电气设备能够正常工作。

3.接地技术接地技术是指将到达不同点（如设备、金属结构等）的电荷在地电位系统中连接起来，用于消除因电子流分布和外界干扰而产生的噪声。

通过正确的接地方法和处理可以有效的降低噪声干扰，提高电气设备的稳定性。

4.防雷技术防雷技术是指在电气设备中安装和使用专用的防雷设备和最少势能的技术。

这些设备和技术主要是用来保护电气设备免受因雷电引起的电磁干扰、过电压和瞬变电压的侵害。

电气设备工程中的电磁干扰规范要求解析

电气设备工程中的电磁干扰规范要求解析电磁干扰是电气设备工程中一个重要而复杂的问题，正确认识和解决电磁干扰对于保证电气设备的正常运行至关重要。

本文将对电气设备工程中的电磁干扰规范要求进行解析。

一、电磁干扰的定义与分类电磁干扰是指在电气设备工程中，由于电磁场的存在而导致各种电子设备、电线电缆、通信系统等产生异常或者失效的现象。

根据电磁干扰产生的原因以及影响的对象，电磁干扰可以分为辐射干扰和传导干扰两种类型。

辐射干扰是指电气设备产生的电磁场通过空气或者其他介质向外传播，对其他设备或者系统的正常运行造成影响的现象。

传导干扰则是指电磁干扰通过导体，如电源线、信号线等，传导到其他设备或者系统上引起干扰。

二、电磁干扰规范要求的重要性电磁干扰规范要求的制定与遵守，是为了保障电气设备正常工作的稳定性和可靠性。

电磁干扰不仅会对设备本身造成损坏，还会对设备周边的其他设备或者系统产生负面影响。

因此，制定电磁干扰规范要求可以有效预防和控制电磁干扰，保证电气设备工程的正常运行。

三、电磁干扰规范要求的内容1. 辐射干扰控制要求辐射干扰是由于电气设备产生的电磁场向外传播引起的，因此辐射源的电磁波辐射功率需要控制在一定的范围内。

辐射干扰规范要求通常包括对电磁辐射功率的限制、电磁辐射强度的测量方法以及辐射干扰控制的技术要求等方面内容。

2. 传导干扰控制要求传导干扰是由于电磁干扰通过导体传导引起的，因此传导路径的设计和维护是控制传导干扰的关键。

传导干扰规范要求常包括对电源线、信号线、接地线等导体的布置和维护要求，以及对于线缆屏蔽和过滤器等技术手段的详细规定。

3. 环境电磁条件要求环境电磁条件是指电气设备工程所处环境中的电磁场、电压、电流等状态参数。

电气设备的工作稳定性和可靠性与环境电磁条件密切相关，因此电磁干扰规范要求中通常包括对环境电磁条件的调查、评估和规定。

四、电磁干扰规范要求的实施电磁干扰规范要求的实施需要建立完善的管理体系，并配套相关的检测、评估和监控手段。

高压线无线电干扰测试技术

高压线无线电干扰测试技术工业的发展，对电能需求越来越多，间接的促进高压技术的进步。

高压送电线路电压不断提高，使导线表面发生电晕及其放电的机率越来越多。

在电晕及放电的同时，线路会伴随产生无线电干扰（或无线电噪音）。

无线电干扰的实质是在电晕过程中出现的一种有害的、频带相当宽的电磁波，会干扰正常的无线电通信，危害环境。

1、国家规定限值高压输送变电线路的无线电干扰是高压线送变电工程对周围环境影响的重要指标之一。

高压线无线电干扰会对收音机、电视机的无线电信号造成干扰衰减，影响其信号质量。

为了保护广播电视信号正常通信，国家出台了高压线交流架空送电线无线电干扰限值规定。

限值要求国家标准《高压交流架空送电线无线电干扰值》（GB15707-1995）规定：频率为0.5MHz时高压交流架空线无线电干扰限值如表1：电压，KV110220-330500无线电干扰限值，465355 dB(µV/m)表1：无线电干扰限值（距边导线投影20m处）2、测量方法与要求GB7349-87国标的适用范围为，电压等级在500KV及以下的交流送电线路与变电所。

测量频率范围为0.15-30MHz,测量仪器必需符合GB6113-85《电磁干扰测量仪》的规范，使用准峰检波器，干扰场强有效值的单位为μV/m，用dB表示1μV/m为0dB，使用鞭天线或具有电屏蔽的环天线。

测量要求。

2.1测量前按仪器使用要求，对仪器进行校准；测量人员与天线的相对位置，应不影响测量读数，其它人员和设备，应远离试验场地；环天线底座高度不超过地面2m，测量时应绕其轴旋转到获得最大读数的位置，并记录其方位；鞭天线的架设应按制造厂家规定；参考测量频率为0.5MHz，建议在0.5MHz±10%范围内测量，但也可用1MHz。

由于线路可能出现驻波，变电所测单一频率没有代表性，所以应在干扰频带内对多个频率进行测量，并画出相应曲线；测量可在下列频率或其附近进行；0.15、0.25、0.5、1.0、1.5、3.0、6.0、10、15、30MHz等。

18.无线电干扰电压(RIV)测量

无线电干扰电压（RIV）测量1．适用范围三相和单相电力变压器（包括自藕变压器）。

2．试验种类特殊试验。

3．试验依据GB 1094.1—1996《电力变压器第一部分总则》GB 11604—1989《高压电器设备无线电干扰测量方法》JB/T501—1991《电力变压器试验导则》产品技术条件4．试验设备2000kV A发电机组（电动机500kW）额定电压3150V；额定电流。

TESA—500感应调压器输入额定电压380V，输入额定电流945A；输出电压0~650V，输出额定电流444A。

TESA—250感应调压器输入额定电压380V，输入额定电流445A；输出电压0~650V，输出额定电流222A。

S9—3000/35中间变压器分接高压电压(V) 高压电流(A) 接法1 3150 550 直送2 1100 157 D3 1100 157 D4 22000 79 D5 38100 45 Y6 38100 45 Y7 40730 43 延D低压：额定电压3000V，额定电流577A接法D。

标准电压互感器40kV电压等级：比数（40、30、20、15、10/√3）/（0.1/√3）3kV电压等级：比数(3/√3)/（0.1/√3）0.5kV电压等级：比数（0.5/√3）/（0.1/√3）标准电流互感器40kV电压等级：比数（800、600、400、200、100、80、40、20、10）/5A1kV电压等级：比数（0.5/√3）/（0.1/√3）5．测量仪器D6000功率分析仪；COSφ=0.1低功率因数功率表；平均值电压表；方均根值电压表；电流表；Protek3200射频场强分析仪。

6．一般要求试验应在10℃~40℃环境温度，变压器的温度接近试验时的环境温度。

通常由被试品的低压侧施加额定频率的额定电压（应尽可能为对称的正弦波电压），其余绕组开路；如果施加电压的绕组是带有分接的，应使分接开关处于主分接的位置；如果被试品绕组中有开口三角形连接绕组，应使其闭和。

变压器无线电干扰技术要求

变压器无线电干扰技术要求一.试验条件:试验应在以下大气条件下进展：——温度为5℃～35℃；——×105×105Pa；——相对湿度为45%～75%。

注1：经用户与制造方协商同意，试验可以在其它的大气条件下进展。

注2：GB/T1 6927.1所述的大气条件修正系数，不适用于无线电干扰试验。

二.试验标准:GB 11604-1989 高压电器设备无线电干扰测试方法.CISPR 16-1:1993 无线电干扰和抗干扰测量设备及方法的技术要求第1部分：无线电干扰和抗干扰测量设备JB/T 3567-1999 高压绝缘子无线电干扰试验方法IEC 60437:1997三.试验回路:图1: 无线电干扰电压测量电路T1:被试变压器; S:防晕罩; C1:耦合电容; L1: 耦合电感; G:保护间隙; K: 切换开关; L2:支撑电感; R1:高压臂电阻; R2:低压臂电阻; M2:无线电干扰接收机;M3高频信号发生器;四.试验设备:1.无线电干扰测量仪器M2测量范围：150KHz～30MHz整机通带：9KHz 200Hz输入阻抗：50Ω检波器时间常数: 平均值：充放电时间常数小于100μS准峰值：充电时间常数1ms±放电时间常数小于160ms 表头机械时间常数：160ms±80ms过载系数检波前：≥30dB; 检波后：≥12dBM12.1 支撑电感L22.2 放电保护间隙G分压电阻高压臂R1 高压无电阻分压电阻低压臂R2 高压无感电阻，耦合电容器C1 无晕电容器，电容量：1000pF，可以用变压器的套管电容当耦合电容耦合电感L1 根据耦合电容电容量的变化L1的值要不断地调整能发生500kHz的高频脉冲信号,电压0到10V可调整,内阻最好在20k左右.方法及要求5.1 试验导线与地之间的阻抗Z1+〔R1+R2〕在测量频率下应为300Ω±40Ω，相位角不超过20°。

无线电干扰处理工作规范201006

江苏省无线电监测站无线电干扰处理办法1、总则1．1为使无线电干扰处理工作规范化，搞好相关部门间的协调和衔接，提高工作效率，促进科学管理，根据有关规定，结合我省实际制定本办法。

1．2本办法包括无线电的申诉受理、干扰监测调查和干扰处理。

1．3无线电干扰监测程序见图一省、市无线电监测站处理出现的无线电干扰，按照以下工作流程进行：1、用户干扰申诉和受理2．1用户受到干扰提出申诉或监测业务中发现干扰须进行处理时，均应填写“无线电干扰申诉受理单”。

（见表1）2．2 监测科负责接待受理2．3接待用户干扰申诉时应注意了解干扰特征，干扰信号类型，干扰出现的时间规律，了解受扰台使用频点，工作方式，本通信网内各台受扰程度差别，受扰台邻近有何无线电台等情况，以判断干扰原因，为进一步进行调查测试提供线索。

2．4收到干扰申诉受理单后监测科应在干扰登记表上（见表2）进行登记，并安排有关人员做好初步调查。

2．5 初步调查内容：2．5．1 核查受扰台手续是否齐全，频率管理费是否拖欠，有否擅自改变设台参数及其他违章情况，作好记载，对可能引起干扰的问题应先予纠正。

2．5．2 检查核对实际干扰情况，检查设备工作是否正常，抗扰性指标是否合格，属受扰台自身原因引起的干扰，可在表1“受理人意见”栏签署意见，由受扰单位自己解决。

用户使用无线电台(站)时发现台站受到干扰，以书面材料向无线电监测站提出干扰申诉，紧急情况下可先电话申诉，再补书面申诉材料。

无线电监测站收到用户干扰申诉后，向申诉方了解与干扰有关的详细信息，包括：干扰频率、现象、时间、地点等，请其填写《无线电干扰申诉受理单》(见附件)，根据干扰严重程度及时向主管领导汇报。

2、监测中主动发现干扰监测人员进行重点频率保护性监测时，如发现用户使用的频率上出现异常信号，经分析确定为非用户台站正常发射的信号，且可能对用户台站产生干扰，则需与用户联系，了解台站当前使用情况，如出现干扰则需填写用户干扰申诉受理单；如用户反映没有出现干扰，则监测人员填写监测值班日志，并将监测情况报主管领导。

高压架空输电线、变电站无线电干扰测量方法

中华人民共和国国家标准UDC(621.315.17+621.313)013.7：621.317.4GB7349-87高压架空输电线、变电站无线电干扰测量方法Methods of measurement of radio interferencefrom high voltage overhead power transmission lines and substations国家标准局1987-03-02批准1987-11-01实施本标准规定了高压架空输电线、变电站产生的无线电干扰进行现场测量使用的方法。

本标准适用于交流电压等级为500kV及以下正常运行的高压架空输电线和变电站，频率范围为0.15～30MHz的无线电干扰测量。

1名词术语、单位1.1本标准使用的名词术语符合GB4365-84《无线电干扰名词术语》的规定。

1.2本标准采用的干扰场强单位为μV/m，用dB表示时1μV/m为0dB。

2测量仪器2.1必须使用符合GB6113-85《电磁干扰测量仪》规范，持有有效检定证书的仪表。

2.2使用准峰值检波器。

2.3使用杆状天线或具有电屏蔽的环形天线。

2.4使用记录器，必须保证不影响干扰仪的性能及测量精度。

3测量条件3.1测量要求3.1.1每次测量前，按仪器使用要求，对仪器进行校准。

3.1.2测量人员与天线的相对位置应不影响测量读数，其它人员和设备应远离测试场地。

3.1.3环形天线底座高度不超过地面2m，测量时应绕其轴旋转到获得最大读数的位置，并记录其方位；杆状天线的架设应按制造厂规定。

3.2测量频率参考测量频率为0.5MHz，建议在0.5MHz±10%范围内测量，但也可用1MHz。

由于线路可能出现驻波，变电站测单一频率没有代表性，所以应在干扰频带内对多个频率进行测量并画出相应曲线，测量可在下列频率或其附近进行：0.15、0.25、0.50、1.0、1.5、3.0、6.0、10、15、30MHz等。

变电站的抗干扰措施

CATALOGUE 目录•变电站干扰源分析•抗干扰措施•变电站抗干扰系统设计•变电站抗干扰效果评估•变电站抗干扰新技术发展变电站干扰源分析变电站的电气设备直接遭受雷击，产生的雷电过电压和过电流会对电气设备和二次回路造成干扰。

直击雷雷电作用在变电站附近，通过电磁感应产生的过电压和过电流会对电气设备和二次回路造成干扰。

感应雷变电站的高压开关进行合闸或分闸操作时，会产生强烈的电磁场，对二次回路和设备产生干扰。

当变电站内发生短路故障时，大电流会产生强烈的电磁场，对二次回路和设备产生干扰。

短路电流高压开关操作变电站附近有无线电发射设备时，如手机基站、电视发射台等，其发射的无线电波会对二次回路和设备产生干扰。

无线电发射设备雷电作用产生的电磁辐射，会对无线电通信设备和二次回路造成干扰。

雷电辐射无线电干扰50Hz干扰变电站的电源设备在50Hz频率下运行，会产生电磁场，对二次回路和设备产生干扰。

电磁耦合二次回路与一次回路之间的电磁耦合，由于50Hz的磁场变化，会产生干扰信号。

抗干扰措施采用金属外壳对变电站的元件和线路进行屏蔽，以减少电磁干扰的影响。

屏蔽通过变压器、光电隔离器等设备将不同电位的信号进行隔离，以避免电位差引起的干扰。

隔离在变电站的电源和信号线路上加装滤波器，以减小外界电磁信号的干扰。

滤波将变电站的接地系统做得更加完善，以增加对雷电等干扰因素的抵抗能力。

接地对重要的控制信号和保护装置采用冗余设计，以增加系统的可靠性和稳定性。

冗余设计软件滤波软件陷阱数字签名采用数字滤波等方法对信号进行软件处理，以减小干扰信号的影响。

在程序中设置软件陷阱，当程序运行异常时能够及时复位或重新启动系统。

利用数字签名技术对变电站的信号和数据进行验证，以确保数据的完整性和可靠性。

变电站抗干扰系统设计在变电站的硬件设计中，应优先选择低噪声的设备，以降低电磁干扰的影响。

选用低噪声设备采用金属外壳对变电站的设备进行屏蔽，以减少电磁干扰的影响。
