燃气计量表具安装作业指导书

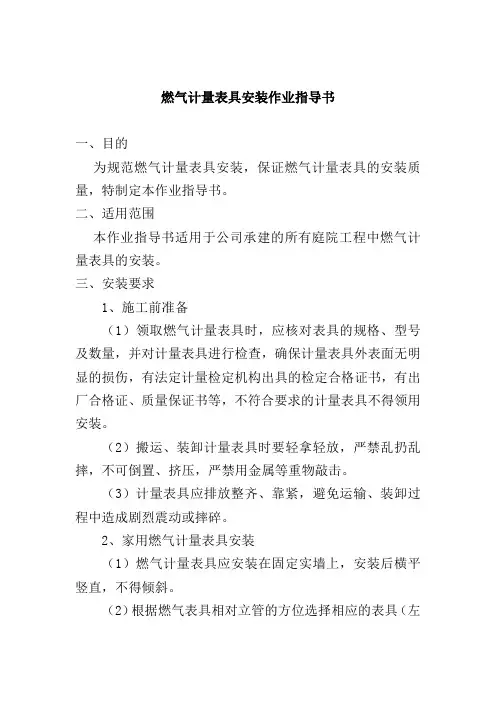

燃气计量表具安装作业指导书一、目的为规范燃气计量表具安装，保证燃气计量表具的安装质量，特制定本作业指导书。
二、适用范围本作业指导书适用于公司承建的所有庭院工程中燃气计量表具的安装。
三、安装要求1、施工前准备（1）领取燃气计量表具时，应核对表具的规格、型号及数量，并对计量表具进行检查，确保计量表具外表面无明显的损伤，有法定计量检定机构出具的检定合格证书，有出厂合格证、质量保证书等，不符合要求的计量表具不得领用安装。
（2）搬运、装卸计量表具时要轻拿轻放，严禁乱扔乱摔，不可倒置、挤压，严禁用金属等重物敲击。
（3）计量表具应排放整齐、靠紧，避免运输、装卸过程中造成剧烈震动或摔碎。
2、家用燃气计量表具安装（1）燃气计量表具应安装在固定实墙上，安装后横平竖直，不得倾斜。
（2）根据燃气表具相对立管的方位选择相应的表具（左进或右进）。
（3）高位安装时，表底距地面不小于1.4m，且与燃气灶具的水平净距不得小于30cm，表后与墙面净距不得小于10mm；低位安装时，表底距地面不小于0.1m。
3、商业及工业企业燃气计量表具安装（1）额定流量小于65m3/h的燃气计量表具，采用高位安装时，表底距室内地面不小于 1.4m，表后距墙面不小于30mm，并加表托固定；采用低位安装时，平正地安装在高度不小于200mm的砖砌支墩或钢支架上，表后距墙面净距不小于30mm。
（2）额定流量大于或等于65m3/h的燃气计量表具，平正地安装在高度不小于200mm的砖砌支墩或钢支架上，表后距墙面净距不小于150mm。
（3）采用法兰连接燃气计量表具时，垫片表面应洁净，不得有裂纹、断裂等缺陷，垫片内径不得小于管道内径，垫片外径不妨碍螺栓的安装，不允许使用斜垫片或多层垫片。
连接时可以将法兰先上紧，再将表前后预制好的管段与待接法兰焊上，保证法兰严密结合。
（4）燃气计量表具安装后与金属烟囱水平净距不小于1.0m，与砖砌烟囱水平净距不小于0.8m；与炒菜灶、大锅灶、蒸箱、烤炉等燃气灶具的灶边水平净距不小于0.8m；与沸水器及热水锅炉的水平净距不小于1.5m。
浅谈燃气计量仪表的选型
前 我 们 先 对 温 度 、 力 这 两 个 指 标 对 计 压
量 仪 表 精 度 的影 响 谈 一 下 。
近 年 来 ， 气 行 业 的发 展 可 谓 突 飞 猛 进 ， 国 各 地 如 雨 后 春 笋 般 燃 全
地成 立了多家新生 的燃气公 司。 但是 与供销差率 紧密相关 的计量仪表 选 型 却 显 得 较 不 规 范 ， 很 多 不 当之 处 。本 文 就 中 低 压 管 线 的 计 量 仪 有
科技信息
。机械 与电子 Ｏ
Ｓ ＩＮ Ｅ＆Ｔ Ｃ Ｎ Ｌ Ｇ Ｆ Ｒ Ａ Ｉ Ｎ ＣＥ Ｃ Ｅ Ｈ Ｏ Ｏ ＹＩ Ｏ Ｍ Ｔ Ｏ Ｎ
２１ 年 ０１
第 ２ 期 １
浅谈燃气计量仪表的选型
王雅斌
（ 西航天 动 力高科 技股 份有 限公 司燃 气表 事 业部 陕
陕西
西安
７０７） １ ０ ７
１ 示 所
廿３
牛 ２
幸１ ０
一
《 黼
麟
＿ —
１
吨
－
３
２ ０
４ ０
６ ０
８ ０
ｌｏ ０
Ｑ 毒 ｘ
１ 家 用燃 气 表 的选 型
首 先我们对家用表 的选型予 以阐述 ： 家用膜式燃 气表 ， 顾名 思义 是为了在家庭用户来使 用 ， 因此在计 量上一方面要 考虑经济 型， 另一 方 面要 考虑量程一定要宽 。 近年随着燃气价格的不断上涨供销差率越 来 越 受 到燃 气 公 司 的重 视 ， 燃 气 公 司 生 产 运 营 的 重 要 指 标 因此 一 直 是 以来 不 被 重 视 的 民用 户 仪 表 选 型 被 重 视 起 来 。 结 起 来 有 以下 几 个 原 总
燃气流量计的选型及安装
①根据国家对能源计量的要求，膜式燃气表、罗茨燃气流量计和涡轮燃气流量计的计量相对误差均为±2％。
②由于燃气流量计各自的测量原理不同，其测量燃气的量程不同，压力损失也不同。常用燃气流量计主要性能比较见表1。
b．应横平竖直，进出口立管不得倾斜，流量计本体应垂直。
c．燃气流量计进出口阀门的安装应便于操作，朝向合理，转动灵活；应便于抄表、更换、检修。
d．安装方式应与设计要求一致，应按设计要求规定的走向、位置安装，不得装反。
e．用于湿燃气时燃气流量计前后水平管应有坡度，但不应坡向燃气流量计，以防燃气流量计积水。
③膜式燃气表属于容积式流量计，其测量原理是采用表壳体计量室内的测量组件隔膜在进出口燃气压力差(以此为动力)的作用下产生不断的交替运动，从而把充满计量室内的燃气不断地分隔成单个的计量体积(循环体积)排向出口，再通过机械
表1常用燃气流量计主要性能比较
项目
膜式燃气表
罗茨流量计
涡轮流量计
量程／
(m3．h-1)
2燃气流量计的选型原则与实例
2．1选型原则
①在对燃气流量计进行选型时应考虑很多因素，如流体特性、仪表性能、安装要求、环境条件、经济因素等。其中对计量对象即燃气的确切了解非常重要，这往往需要选型设计人员和计量管理人员进行深入细致的调查。
a．流体特性主要指燃气的压力、温度、密度、黏度、压缩性等，由于气体的体积随着温度、压力而变化，应考虑是否要补偿修正。
a．当燃气流量计下游仅有1台燃气设备时，燃气设备的实际最小燃气流量作为选择燃气流量计的最小流量，燃气设备的最大燃气流量作为选择燃气流量计的最大流量。
膜式燃气表的选型及安装使用
膜式燃气表的选型及安装使用一、前言城市燃气事业的飞速发展使燃气的计量工作摆到相当重要的地位上。
燃气表不仅用于燃气管道的传输计量以及工矿企业、福利事业的用气计量，而且普及到城市的千万个居民家庭中。
据统计，燃气表的在线用量已经超过了5000万台。
随着我国天然气的开发与应用，我国已完成或正建设中的“西气东输”一线工程和二线工程、“陕气进京” 等工程表明：21世纪，中国燃气将进入天然气时代，预计每年将以数百万户的速度普及应用。
燃气表在燃气事业上的投资虽然是个小数，但它在巨大的贸易结算中却起着关键的用气计算量的作用，所以它已成为人们生活中不可或缺的计量仪表。
二、燃气表工作原理膜式燃气表属于一种容积式机械仪表，膜片运动的推动力依靠燃气表进出口处的气体压力差。
在压力差的作用下，膜片产生不断的交替运动，从而把充满计量室内的燃气不断地分隔成单个的计量体积（循环体积）排向出口，再通过机械传动机构与计数器相连，实行对单个计量体积的计数和单个计量体积量的运算传递，从而可测得（计量）流通的燃气总量。
三、膜式燃气表的用途及特点膜式燃气表是一种用于准确测量管道气体流量的仪表，广泛应用于石油、化工、电力、工业锅炉等燃气计量领域，适用于天然气、城市煤气、丙烷、丁烷、乙烯、空气、氮气等气体的计量。
该系列仪表具有准确度较高、重复性好、对表前后直管段的要求不高等特点。
四、膜式燃气表的选型1.正确选定燃气表的容量规格燃气表能达到标准规定的技术指标要求之最大流量叫燃气表的容量。
制造厂商根据用户各种要求按标准生产不同容量规格的燃气表。
一般来说，不可能生产出一种规格燃气表而能适应各种使用要求。
例如：J1.6C型燃气表其公称流量为1.6m3/h，最大额定流量为2.5m3/h。
这样的燃气表就不可能满足一个大企业、饭店的使用要求。
燃气表在超容量、超出允许条件情况下使用，就不能保证实现其功能。
容量的选取应根据用气量最大耗量来决定。
正常燃气表容量的选择应该是燃气表最大额定流量的20%～70%范围内进行选择。
燃气流量计量仪表的种类与选型
燃气流量计量仪表的种类与选型摘要：20世纪由于能量计量、城市公用事业等对流量测量的需求急剧增长，促使仪表迅速发展。
常用的流量仪表种类有转子流量计、质量流量计、容积式流量计、速度式流量计、靶式流量计、明渠堰槽流量计等。
主要的燃气计量仪表有容积式流量计、速度式流量计和流体振动式流量计。
工业气体流量计发展历史较久，品种也较多，燃气经营企业要想取得合理的、良好的选型效果，必须对各种流量计分别从流体特性、流量计的性能、安装条件、投资费用、生产实际、标准设计六个重要方面综合考虑。
用户在选择时，不可能面面都照顾到，要权衡利弊。
不过，最后的抉择往往是在成本费用和仪表性能之间。
关键词：燃气计量；流量仪表；选型标准；选型原则一、燃气计量仪表的种类（一）燃气的计量方法燃气的计量主要是测出其体积流量，由于采用不同的测量原理和方法，燃气流量计（简称燃气表或煤气表）又有容积式流量计、速度式流量计和电磁流量计等几类。
燃气流量检测中有三种方法可供选择：体积流量测量、质量流量测量和能量流量测量。
上述三种测量方法可分为间接测量方式和直接测量方式。
国外根据上述三种方法制造的仪表不下数十种之多，然而每一种方法极其仪表都有它指定的使用对象和使用范围。
1、体积流量测量方法。
我国目前天然气工业中采用的最主要的测量方法为体积流量测量。
由于气体的可压缩性，它受温度、压力的变化影响，主要有以下两种测量仪表。
a、间接体积流量测量仪表。
这种类型的仪表是通过测量体积相关参量，再从它们之间的关系式计算出体积流量。
典型的流量仪表如孔板流量计，它具有结构简单、维修方便、成本低廉、寿命长及无需标定就能直接使用的特点；旋涡流量计具有口径大、耐压高、大流量无活动部件、寿命长、测量准确度高的特点；涡轮流量计则具有精度高、重量性好、量程宽、能作为标准仪表使用的特点；新近发展投入使用的超声波流量计最大的特点是无转动部件、无压损亏，具有量程宽的优点。
但是，这类仪表的不足之处主要是由于间接测量。
燃气计量仪表的选取
燃气计量仪表的选取前言：燃气计量仪表由于在实际使用中环境条件的影响出现了不同的类型，因此选取正确的计量仪表能够有限提高计量准确性。
根据使用用途的区分，燃气计量仪表主要分为家用计量仪表以及工商业用计量仪表，家用燃气计量仪表首先要考虑的就是经济问题，家庭用户的燃气流量较低，因此简单实用的燃气计量仪表更加适合家庭用户，并且在功能方面不需要过于复杂[ ]，但是对于工商业用户来讲，由于流量较大，燃气计量仪表的功能要更加的全面，减小燃气计量仪表在实际运用当中的误差，因此针对不同用户的需求，燃气计量仪表的选型不同，下面将对燃气计量仪表的选型进行分析。
一、燃气计量仪表的选型1.膜式燃气表膜式燃气表为八位字轮，通过加减计算就能够得出这个月所用的燃气量，非常便捷，并且膜式燃气表轮是根据用户的消耗的燃气量进行转动的，不会由于仪器故障造成数额不准确等问题，随着我国科学技术的发展，智能燃气计量仪表也有应用，一卡式计量仪表就是加入了现代科技制造的，虽然一卡式计量仪表在实际应用当中非常的便捷，仪器在待机状态显示当前用户剩余的燃气量，当用户进行刷卡后就会显示已消耗的燃气量，可以更加直观的观察燃气使用情况，但是这种燃气计量仪表结构复杂，容易受到外界因素的影响，当出现故障后容易导致用户产生纠纷，所以并不能够广泛的在用户当中使用，相比之下模式燃气计量仪表具有更大的优势，但是膜式燃气表的量程较小[ ]，适用于燃气量使用较低的用户，在实际应用当中，家庭以及店铺会安装G4、G6、G40等型号的燃气计量仪表，对于家庭用户来讲，膜式燃气计量仪表应当作首选。
2.根据当地习惯选型燃气计量仪表根据使用用途分为多种型号，但是对于大部分家庭用户来讲，燃气的使用范围仅仅是做饭、洗碗等日常消耗，一般来讲，燃气计量仪表的量程不会太大，使用更加接近实际燃气用量的仪表能够有效的减小误差，所以燃气计量仪表的选型根据地方饮食习惯就可以进行合理地选型。
例如在南方地区，由于南方降水较多，环境湿润，非常适合种植水稻，因此，南方的主食常为大米，在做饭方面使用的燃气量较少，因此额定流量每小时1.6方的燃气计量仪表就可以适用于南方的家庭用户，更加的精准，而北方实用面食较多，因此在做饭的时候相对于南方燃气使用较多，所以在燃气计量仪表的选型上可以选择更大流量的仪表，甚至为了燃气计量更加精准，可以将选型范围精确到每个地区，进一步缩小燃气计量误差。
城市燃气仪表选型
1 前言天然气的计量按用途分为气田计量、输气干线贸易计量、城市门站和城市天然气用户贸易计量等部分。
2002年至2004年北京市公用事业科研所通过对北京市天然气用户在用的贸易计量流量计进行抽样检测，分析数据，提出有关城市天然气贸易计量流量计的选型建议。
城市天然气用户计量所使用的流量计是多种多样的，主要有涡轮、旋进漩涡、腰轮、膜式(包括商用和民用)。
燃气用户多种多样，既有工业企业用户，又有城市公用事业用户、商业用户，还有居民用户，它是一个复杂的用户群，使用情况各不相同。
贸易计量是天然气供需双方结算的凭证，因此，面对如此众多品种的流量计，如何选择合适的流量计，如何安装和维护管理流量计，对供需双方都很重要。
2 常用各类天然气流量计的选型依据2．1 城市天然气用户流量计选型需要考虑的因素由于流量计的种类多、且性能各不相同，安装现场各不相同，因此，选型时必须同时考虑各种因素，具体如下：首先，了解各类流量计的计量特点，包括其原理、精度、范围度、压力损失、是否具备温度压力修正、所配套的智能积算仪的功能等；其次，明确工况，包括环境的温湿度、周围设备的噪声、电磁干扰情况、安装空间以及天然气介质的压力、温度、清洁度、组分等；同时还得考虑经济因素。
2．2 选型步骤要想选型合适，必须了解流量计性能质量和被测量介质工况，即熟悉各类常用流量计的特性和适用范围，并掌握被计量燃气设备的有关参数及工况条件。
图1为选型步骤。
图1 选型步骤图2．3 流量计类型的选择表1列出了各类流量计有关特性对比表，流量计选型可供参考。
选型必须同时考虑到多种因素，并且还得分清主次，综合分析，才能找到合适的流量计类型。
3 流量计规格的选择3．1 几种流量计典型特性曲线所谓误差特性，就是流量计的误差值与流量测量值之间的关系。
讨论误差特性，就是讨论和研究测量误差值随流量测量值变化而变化的趋势。
3．2 涡轮流量计规格的选择3．2．1 流量范围上限该种流量计一般使用在锅炉房，锅炉最大流量选在流量计进入精度的最大流量(Q max)的0．6倍～0．8倍之间，因为锅炉一般有大小火之分，小火一般为大火的三分之一到二分之一之间(最低到十分之一)，如果锅炉最大耗气量为涡轮流量计Q max的0．6倍，那么锅炉最小耗气量就在Q max的0．2倍～0．3倍之间，正好避开了特性曲线的拐点；从另一方面来说，锅炉最大耗气量选在涡轮流量计Q max的0．8倍左右，在设备启动或管路流量、压力发生脉动时，可避免超量程使用，从而延长流量计的使用寿命。
浅谈民用燃气表的选择及安装方式
⑶排管需占用大量外墙面，施工效率 行维修，维修当中会对整个立管上的用户
采用高位或低位挂表方式。
较低，而且影响建筑物的整体美观。
正常用气造成影响。
3.两种安装方式优劣性分析
⑷当建筑物过高，管道过长时，为保
⑸IC 卡表本身存在不读表、不计量、
3.1 燃气表户外集中安装方式。燃气 证顶端用户压力，管径需增大，费用相应 卡表、死表、读数不准等多种质量问题，故
⑵户外挂表，适应社会发展的趋势。 灵活；户内有控制阀，易控制。
燃气企业的经营效益，也给燃气行业的服 随着消费观念的转变，燃气的收费方式由
(2)立管数少，建筑物美观要求较好满
务和管理带来了越来越多的难题，客观上 过去的单位代扣代收逐渐到一户一表、抄 足。
要求我们采用多种安装方式来满足这种 表到户，并由现金消费逐步过渡到银行卡
345
INTELLIGENCE 教学实践与管理
德 育 中 的“ 鲜 活 ”与“ 灵 活 ”
确山县实验小学 时新民
一、“鲜活”的教育资源
冲进教室的门而来到课堂上，教室的天地就开阔了”。在教育内
新课程 《品德与社会》 有一个突出的特点就是结合实际生 容的选择上，我们要真正做到不脱离课标，不拘泥教材，让德育
了；也许有的教师想用挂满脸颊的严霜和冷漠，维持所谓的“师 会》 中“共享友爱阳光”单元提前，收到了良好的教育效果。
道尊严”。我们经常哀叹，低年级的学生比高年级的学生懂礼貌，
小学生比中学生懂礼貌，到了大学，扬长而去者甚至会产生角色
（二）“灵活”运用现代化教育技术，把生活搬进课堂。电化教
调换。然而愕然哀叹之余，我们是否想到，一个小小的疏漏—— — 育具有直观、形象、吸引人的优越性，利用电教媒体，可以把文字
主要设备的选用和安装
主要设备的选用和安装一、燃气计量表（一）燃气计量装置选型的基本原则1. 居民用户：管网供气的居民用户户数多，使用压力低，流量范围小，一般选用最大流量2.5 m3／h或4.0 m3／h的B级膜式燃气表进行计量。
2. 商业用户和工业用户：a. 一般指餐饮用户，这类用户拥有多台灶具，用气压力低，小时用气量在几立方米至几十立方米，当开单台灶具时，小时用气量有时仅有零点几立方米，这类用户应优先选用膜式燃气表或腰轮表。
b. 流量小，但流量变化幅度不太大的商业用户和小型燃气锅炉供暖用户：这类用户的最大小时耗气量在几十至一百多立方米，最小用气量也在腰轮表、涡轮表量程范围内。
如果低压计量，应优先选用腰轮表、涡轮表。
小流量时，也可选用最大流量50 m3／h以下的膜式燃气表。
中压计量时，优先选用腰轮表、涡轮表。
c. 流量较大的商业用户和工业用户：容积式流量计体积较大，不适合大流量计量，所以这类用户应优先选用速度式流量计。
由于气体体积与温度、压力有关，我国是以20℃，1.01325×105Pa为基准条件进行气体体积计量的，所以进行中、高压气体体积计量时应选用带温压补偿的流量计。
（二）燃气计量表装置的设置要求1. 由管道供应燃气的用户，均应单独设置燃气计量表，并应符合下列要求：1）居民住宅应每户设一台燃气表，优先选用人工智能型。
2）商业用户和工业用户应按计量单位设置燃气表。
3）如同一燃气用户使用的燃气计费价格不同，则应分别设置燃气表。
2. 皮膜表、腰轮表一般在调压后安装，涡轮表一般选择在调压前安装。
3. 在进行燃气表连接管路设计时，是否设置备用表和旁通管应与燃气公司协商确定。
一般常用燃气表在进行连接管路时可不考虑设置备用表和旁通管。
对特殊型号或不常用的计量表或不能间断供气（如工业用户、特殊用户）的用户，管路设计时应考虑设两台流量计并联形式。
（三）燃气表安装位置确定1. 燃气计量表的安装位置应考虑环境的影响：应便于读数、维护、检修；避免磕碰、震动；并应考虑环境温度、油烟、粉尘对燃气表使用寿命的影响。
燃气仪表的选型、安装与计量的关系分析
际 的使 用需要 ， 合 理选择 。 １ ２２防爆特 性
一
求。 １ ． ２ ． ３工 况复杂性
３燃气仪表 的计量
差变化都会对仪表的计量带来影响 ， 特别是北方地区， 到了冬季昼夜温 在大流量的 计量系统中， 应进行全组分分析或进行在线实时组分分析。 差 比较大＿ ５计量 系统的多输出特陛 仪表又不是连续运行仪表，一旦停气，燃气管道内的凝结水珠就会结 燃气仪表的 计量系统由 众多部分组成， 分别是测量系统 、 通信系 冰， 使得仪表在再次启动时无法启动， 造成仪表无法计量甚至无法用气 统、 监控 中心等。而当前现有的计量系统输出主要有体积流量、 质量流 的可能， 比如气体腰轮流量计， 作为计量部件的腰轮， 若停止转动， 气体 量、 能量流量等。 在我国国内， 使用 比 较普遍的是体积流 量计 量， 而在个 就 不能通过 仪表 ，仅靠仪 表 内间隙流过 的气体就 无法满 足我们 的正常 别地区有少数城市使用能量流量计量。体积流量一般会受到温度、 压 使用 。 力、 组分等的影响， 而使得准确性出现偏差。燃气的使用价值集中体现 ３ ． ３建立燃气表 使用档案 在燃气的可燃部分 ，而能量流量计则能够充分实现气体优质优价的计 为了保证仪表的有效运行， 从仪表投入使用开始 ， 就应该建立规范
应 用 科 技
２ ０ １ ４ ￣Ｊ １ ｏ 期ｌ 科技创新与应用
浅议燃气计量表选型
浅议燃气计量表选型随着我国燃气行业的快速发展，燃气计量表是用户与燃气公司进行燃气计量、贸易结算的计量器具，燃气表的计量是否准确与用气单位、燃气经营公司的切身利益密切相关。
文章从常见的燃气计量表入手，结合流量计选择的要素，浅谈燃气计量表的种类与选型。
标签：燃气计量表；测量精度补偿器；压力传感器1 概述常用燃气计量表主要有罗茨流量计、涡轮流量计、膜式燃气表、超声波流量计等，由于测量原理不同，计量和对被测燃气的参数要求也各不一样，各自的性能也存在着一定的差异。
其主要性能比较见表1。
2 流量计量程的选择方法根据供气设备的工艺所需流量、工作压力和工作温度统一折算后的工况用气量；工况用气量应在流量计的最大与最小流量区间内，一般应使流量计的主要运行流量处于20%Qmax-85%Qmax流量段（Qmax为流量计的最大工况流量）。
要避免流量计长期处于20%Qmax以下的小流量段或Qmax以上流量段运行，否则会影响寿命。
3 流量计类型的选择根据用户分类对流量计的技术指标、工作性能、使用条件和适应范围进行分析比较，选择能满足测量要求的流量计。
了解所用计量的总用气情况，选择流量计在20%至85%的量程，减少测量误差，使测量精度在规定的范围内，当无可选规格的流量计时，采用分表独立计量。
4 选用流量计应注意的问题在选择流量计时，应注意选择的流量计根据现场实际工作工艺流量范围，在其保证测量精度的流量范围内。
坚持设备气量范围无匹配流量计单独计量，不同用气性质设备用气分开计量，预留气量独立计量，以保证计量精度。
要避免“大马拉小车”和“小马拉大车”的流量超范围现象。
在选择流量计时，流量最大值Qmax与最小值Qmin的确定方法：（1）当流量计下端，仅有一台燃气设备时，设备最小燃气负荷经热值折算后的用气量为流量计的最小计算流量Qmin，同理折算最大计算流量Qmax。
（2）当流量计下端，有一台以上燃气设备计量时，应将流量计下端的燃气设备组的实际最小燃气负荷（单台）经热值折算后的用气量作为最小计算流量Qmin；将燃气设备组总的最大用气负荷经热值折算后乘以同时工作系数的用气量最大计算流量Qmax。
燃气计量仪表设计选型安装施工和验收技术标准
燃气计量仪表设计选型安装施工和验收技术标准1.范围本标准适用于本公司燃气用户的计量仪表设计选型、安装施工和验收。
2.规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB50028-2006城镇燃气设计规范CJJ94-2009城镇燃气室内工程施工及质量验收规范引用文件3.总则3.1计量仪表应根据燃气设备的工作压力、温度、额定流量等信息进行选型，关键工序及注意事项应在设计图纸中清晰标注和说明。
设计说明中还应注明以下计量仪表设计信息：用户各用气设备的热负荷或理论用气量，计量仪表选用类型，计量仪表的运行压力、口径、仪表准确度、计量仪表量程范围等。
3.2燃气计量仪表应当设计安装在遮风、避雨、防曝晒、通风良好、空气干燥、远离热源、震动少、无强磁干扰、温度变化不剧烈、无腐蚀性气体、便于检修抄表的地方。
3.3各类计量仪表的选用，应从公司统一的选型目录中选取，具体型号根据公司的用表方案做相应的调整。
3.4计量仪表安装必须严格按照设计图纸和各类仪表安装使用说明书进行。
3.5防盗气装置、防护装置、远传装置等与仪表要同步设计、安装、验收。
4.计量仪表设计选型4.1一般规定4.1.1计量仪表宜安装在不燃或难燃结构的室内通风良好和便于查表、检修的地方，不宜设置在隐蔽或需要预约才能进入的场所。
计量仪表不宜设计在调压柜内，应设计在单独的表箱内。
4.1.2连续不间断使用燃气且额定流量大于100Nm³/h场所，应设计双路计量，一备一用，以备在用的仪表维修和周检时替代使用。
不允许为扩大流量范围而并联使用燃气计量仪表。
4.1.3选用计量仪表时，应仔细核实用户的燃气负荷，计算实际的燃气额定用气量和最大用气量及最小设备的最小用气量，与用户充分沟通用气设备的使用情况，包括建设周期、季节使用周期、日工作时间、用气规律等。
城市燃气仪表选型
1 前言天然气的计量按用途分为气田计量、输气干线贸易计量、城市门站和城市天然气用户贸易计量等部分。
2002年至2004年北京市公用事业科研所通过对北京市天然气用户在用的贸易计量流量计进行抽样检测，分析数据，提出有关城市天然气贸易计量流量计的选型建议。
城市天然气用户计量所使用的流量计是多种多样的，主要有涡轮、旋进漩涡、腰轮、膜式(包括商用和民用)。
燃气用户多种多样，既有工业企业用户，又有城市公用事业用户、商业用户，还有居民用户，它是一个复杂的用户群，使用情况各不相同。
贸易计量是天然气供需双方结算的凭证，因此，面对如此众多品种的流量计，如何选择合适的流量计，如何安装和维护管理流量计，对供需双方都很重要。
2 常用各类天然气流量计的选型依据2．1 城市天然气用户流量计选型需要考虑的因素由于流量计的种类多、且性能各不相同，安装现场各不相同，因此，选型时必须同时考虑各种因素，具体如下：首先，了解各类流量计的计量特点，包括其原理、精度、范围度、压力损失、是否具备温度压力修正、所配套的智能积算仪的功能等；其次，明确工况，包括环境的温湿度、周围设备的噪声、电磁干扰情况、安装空间以及天然气介质的压力、温度、清洁度、组分等；同时还得考虑经济因素。
2．2 选型步骤要想选型合适，必须了解流量计性能质量和被测量介质工况，即熟悉各类常用流量计的特性和适用范围，并掌握被计量燃气设备的有关参数及工况条件。
图1为选型步骤。
图1 选型步骤图2．3 流量计类型的选择表1列出了各类流量计有关特性对比表，流量计选型可供参考。
选型必须同时考虑到多种因素，并且还得分清主次，综合分析，才能找到合适的流量计类型。
3 流量计规格的选择3．1 几种流量计典型特性曲线所谓误差特性，就是流量计的误差值与流量测量值之间的关系。
讨论误差特性，就是讨论和研究测量误差值随流量测量值变化而变化的趋势。
3．2 涡轮流量计规格的选择3．2．1 流量范围上限该种流量计一般使用在锅炉房，锅炉最大流量选在流量计进入精度的最大流量(Q max)的0．6倍～0．8倍之间，因为锅炉一般有大小火之分，小火一般为大火的三分之一到二分之一之间(最低到十分之一)，如果锅炉最大耗气量为涡轮流量计Q max的0．6倍，那么锅炉最小耗气量就在Q max的0．2倍～0．3倍之间，正好避开了特性曲线的拐点；从另一方面来说，锅炉最大耗气量选在涡轮流量计Q max的0．8倍左右，在设备启动或管路流量、压力发生脉动时，可避免超量程使用，从而延长流量计的使用寿命。
07燃气流量计量表选型规程.
中国燃气控股有限公司企业标准 出版物名称ZRSC-008-2009（V2.0）燃气流量计量仪表选型规程2009-10-10布 2009-10-10实施中国燃气控股有限公司企业标准中国燃气控股有限公司企业标准燃气流量计量表选型规程目录一、总则 (85)1、制定目的和依据 (85)2、适用范围 (85)3、规程引用文件 (85)4、流量计量术语 (85)二、国内外燃气流量表使用状况 (86)三、燃气流量计简介 (86)1、差压式流量计DPF (86)2、涡轮流量计TUF (87)3、涡街流量计VSF (88)4、旋进旋涡流量计 (89)5、时差式超声波流量计USF (89)6、容积式流量计PD (90)7、质量流量计CMF (91)四、流量计选型步骤和考虑因素 (92)1、流量计选型步骤 (92)（1）选择测量方式和测量方法 (92)（2）了解掌握流量表性能 (92)（3）确定测量方案考虑的因素 (92)（4）确定流量计型号 (93)2、流量计选型考虑因素 (93)五、几种常用流量计选用考虑要点 (97)1、差压流量计DPF (97)2、涡轮流量计TUF (98)3、气体腰轮流量计 (99)5、膜式表 (99)六、燃气流量计的选型配备原则 (100)燃气流量计量仪表选型规程一、总则1、制定目的和依据为了加强我公司燃气流量计量监督管理，保证流量计量准确可靠，维护供需双方的合法利益，依据国家有关计量法律、法规、标准，同时考虑我公司的安全生产、保证供应、经济合理、保护环境和生产经营实际要求制定本规程。
2、适用范围本规程适用于我公司燃气流量计量表的选型。
3、规程引用文件《中华人民共和国计量法》《天然气流量标准孔板计量标准》AGA No.3《气体涡轮流量计标准》AGA No.7《天然气及其他烃类气体的压缩性和超压缩性标准AGA No.8《用气体超声流量计测量燃气流量》GB/T 18604-2001《用差压装置测量流体流量标准》ISO5167《气体涡轮流量计标准》GB/T 18840-2003/ISO9951《气体超声波流量计标准》ISO/TR12765《天然气压缩因子计算标准》ISO/DIS12213《天然气流量的标准孔板计量方法》SY/T6143-1996《天然气计量系统技术要求》GB/T 18603-2001《汽车用压缩燃气加气机》GB/T 19237-20034、流量计量术语（1）流量Flow rate单位时间内流过管道横截面的流体量。
膜式燃气表的选型及安装使用
膜式燃气表的选型及安装使用一、前言城市燃气事业的飞速发展使燃气的计量工作摆到相当重要的地位上。
燃气表不仅用于燃气管道的传输计量以及工矿企业、福利事业的用气计量，而且普及到城市的千万个居民家庭中。
据统计，燃气表的在线用量已经超过了5000万台。
随着我国天然气的开发与应用，我国已完成或正建设中的“西气东输”一线工程和二线工程、“陕气进京” 等工程表明：21世纪，中国燃气将进入天然气时代，预计每年将以数百万户的速度普及应用。
燃气表在燃气事业上的投资虽然是个小数，但它在巨大的贸易结算中却起着关键的用气计算量的作用，所以它已成为人们生活中不可或缺的计量仪表。
二、燃气表工作原理膜式燃气表属于一种容积式机械仪表，膜片运动的推动力依靠燃气表进出口处的气体压力差。
在压力差的作用下，膜片产生不断的交替运动，从而把充满计量室内的燃气不断地分隔成单个的计量体积（循环体积）排向出口，再通过机械传动机构与计数器相连，实行对单个计量体积的计数和单个计量体积量的运算传递，从而可测得（计量）流通的燃气总量。
三、膜式燃气表的用途及特点膜式燃气表是一种用于准确测量管道气体流量的仪表，广泛应用于石油、化工、电力、工业锅炉等燃气计量领域，适用于天然气、城市煤气、丙烷、丁烷、乙烯、空气、氮气等气体的计量。
该系列仪表具有准确度较高、重复性好、对表前后直管段的要求不高等特点。
四、膜式燃气表的选型1.正确选定燃气表的容量规格燃气表能达到标准规定的技术指标要求之最大流量叫燃气表的容量。
制造厂商根据用户各种要求按标准生产不同容量规格的燃气表。
一般来说，不可能生产出一种规格燃气表而能适应各种使用要求。
例如：J1.6C型燃气表其公称流量为1.6m3/h，最大额定流量为2.5m3/h。
这样的燃气表就不可能满足一个大企业、饭店的使用要求。
燃气表在超容量、超出允许条件情况下使用，就不能保证实现其功能。
容量的选取应根据用气量最大耗量来决定。
正常燃气表容量的选择应该是燃气表最大额定流量的20%～70%范围内进行选择。
燃气流量计的选型与安装的研究
燃气流量计的选型与安装的研究发布时间：2021-06-23T15:33:59.237Z 来源：《基层建设》2021年第8期作者：方程[导读] 摘要：基于对燃气流量计的选型与安装研究，首先研究出常用燃气流量计的性能对比；其次对燃气流量计的选型原则进行研究，最后对燃气流量计的安装要求以及管理措施进行研究，进而做好燃气的计量工作。
绍兴柯桥中国轻纺城管道燃气有限公司浙江绍兴摘要：基于对燃气流量计的选型与安装研究，首先研究出常用燃气流量计的性能对比；其次对燃气流量计的选型原则进行研究，最后对燃气流量计的安装要求以及管理措施进行研究，进而做好燃气的计量工作。
关键词：燃气流量计选型安装研究引言目前我国很多的燃气企业都对降低燃气的供销差以及做好燃气的计量工作重视。
但是，想要计量保证准确，就一定要从根本上进行，对于初始的设计、选型以及安装等都要科学合理的进行，尤其是工业用户还有商业用户，对于燃气流量计更应该是这样的。
因此，本文就燃气流量计的选型以及安装进行研究，进而了解流量计选型的原则以及安装管理的要求和措施。
一、常用燃气流量计的性能对比一般来说，常用的燃气流量计包括涡轮燃气流量计、膜式燃气表还有罗茨燃气流量计等几种，对其进行测量的原理之间也都不一样，所以对于对被测燃气的参数以及运行的条件等的要求也都不同，因此，每一种的性能也都具有着一定的差异性[1]。
1、依据我国对于能源计量的有关要求，对于涡轮燃气流量计、膜式燃气表还有罗茨燃气流量计之间的相对计量误差都为±2%。
2、燃气流量计因为各自测量原理的不一样，所以燃气测量的量程以及压力损失等也不一样。
3、涡轮流量计是一种速度式流量计，运用放置在燃气中的涡轮来对于燃气平均的速度进行感受，进而对燃气的体积流量进行测量，被测燃气体积和涡轮转速之间是成正比的，这就是涡轮流量计的工作原理[2]。
其具有流量大、精度高一级智能化程度高等特点，但是具有较高的安全条件要求，在液化石油还有天然气等方面的计量比较适用，主要在工矿企业的窑、炉当中使用。
流量仪表远传装置设计选型、安装施工和验收技术标准(试行)
计量仪表远传装置设计选型、安装施工和验收技术标准（试行）1范围1.1本标准适用于公司燃气用户的流量仪表加装远传装置的设计选型、安装施工和验收，包括工业用户、商业用户、加气站等用户的计量仪表。
1.2本标准适用于公司民用户远传表的设计选型、安装施工和验收。
2规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB50028-2006城镇燃气设计规范GB50494-2009 城镇燃气技术规范GB50058 爆炸和火灾危险环境电力装备设计规范GB50303 建筑电气工程施工质量验收规范GB3836.15-2000 爆炸性气体环境用电气设备第15部分:危险场所电气安装(煤矿除外)GBJ93－86工业自动化仪表工程施工及验收规范CJJ94-2009 城镇燃气室内工程施工及质量验收规范Q/ZZRQ J022-2011 燃气流量仪表设计、安装施工和验收技术标准JG/T162-2009 住宅远传抄表系统3总则3.1 居民用远传燃气表为远传装置与基表一体成型，简称民用远传表。
远传装置不单独设计，具体技术标准参见Q/ZZRQ J022-2011《燃气流量仪表设计、安装施工和验收技术标准》。
3.2工商业用户流量仪表选型的同时应同步设计远传装置的位置，供电方式。
3.3远传装置安装必须严格按照设计图纸和使用说明书进行施工。
4远传表的设计选型4.1设计要求4.1.1符合下列条件的民用户，全部设计无线远传装置:1）12层以上住宅建筑，全部选用无线远传表；2）12层（含１２层）以下住宅建筑，不易抄表的，选用无线远传表（如别墅、无户外表挂表位置的住宅等）；3）其他需要安装远传的用户。
4.1.2符合下列条件的工商业用户，全部设计无线远传装置:1）洗浴类用户；2）外部加气站；3）工业用户；4）标准状况下流量计额定流量q≥100 m3/h的燃气设施；n5）地理位置偏僻、较远的用户；6）不容易入户抄表的用户（如军队、监狱、劳教所等用户）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
LMN-4 LMN-6
4
6
LMN10
10
LMN16
16
LMN25
25
4
6
10
16
25Βιβλιοθήκη 400.025 0.04 0.06
0.1
0.16 0.25
4.8
7.5
12
19.2
30
48
0.5～30
≤200
≤300
±3
±1.5
合理选择燃气计量仪表
三、G型罗茨流量计 1.概述：G型罗茨流量计是天信投资集团有限公司选用技术水平世界领先的 美国德莱赛公司生产的流量检测部件（罗茨表部件）进行组装、配套而成的 高精度、高可靠、宽范围度的气体检测或计量仪表，广泛应用于工业检测与 控制，城市燃气计量或计量等领域。能满足用户对高精度、高可靠的检测或 计量要求。
k --燃具同时工作系数，3≤当燃具数量 ≤5台时，燃具的同时作系数设定为0.9。
N --燃具的数目； Qn--燃具的额定流量（Nm³/h）。 本工程厨房燃具数量为3台，同时工作系 计算流量为9.18Nm³/h，初步分析可数选为择0L.9M，N计-6算或流LM量N为-91.01的8N皮m膜³/表h。进 行计量。 （1）LMN-6：qmax=10m³/h；qmin=0.06m³/h；qt=1m³/h；上限流量 的50%～80%为5～8m³/h；计量下限的150%为0.09m³/h。 （2）LMN-10：qmax=16m³/h；qmin=0.1m³/h；qt=1.6m³/h；上限流 量的50%～80%为8～12.8m³/h；计量下限的150%为0.15m³/h。 综上所述，最终选择LMN-6的皮膜表进行计量。
正确安装燃气计量设备
2.3燃气计量表与燃具、电气设施之间的最小水平净距（cm）
名称
与燃气计量表的最小水平净距
相邻管道、燃气管道
便于安装、检查及维修
家用燃气灶具
30（表高位安装时）
热水器
30
电压小于1000V的裸露电线
100
配电盘、配电箱或电表
50
电源插座、电源开关
20
燃气计量表
便于安装、检查及维修
正确安装燃气计量设备
二、安装一般规定 1.燃气计量仪表在安装前应由法定计量检定机构进行检定，出具检定合格证书，且 在有效期内； 2.燃气计量仪表的流量范围、规格、适用压力，压力等级应符合设计文件的要求； 3.安装运输过程中，燃气表不得倒置、磕碰、摔打，不得进水和异物，不得破坏封 缄； 4.计量仪表安装前应认真检查仪表的运行情况，检查罗茨、涡轮流量计里面的运动 部件是否运转正常，检查皮膜表的字轮是否能运转。 5.燃气计量仪表及附属设备（温度传感器和压力传感器）应按设计文件和产品安装 使用说明书进行安装。 6.紧固表接头时，禁止强力对接，安装时应保持表法兰盘或接头与管道同轴等距安 装，不允许使用强力对接，不得破坏表接头，造成漏气。 7.严禁野蛮装卸施工，严禁带表焊接法兰，严禁带表吹扫管线，禁止带表高压试漏。 8.燃气表安装后应横平竖直，不得倾斜；燃气表应使用专用的表连接件安装，仪表 必须固定。装配过程中，补偿器应保持自然长度，不能用于安装应力和安装间距的 消除。
合理选择燃气计量仪表
2.同时工作系数 2.1 LMN系列膜式燃气表
用气设备台数 1-2 3-5 6-8 ＞8
2.2 G型罗茨流量计 用气设备台数 1-5 6 7 8
负荷系数 1 0.9 0.8 0.7
负荷系数 1 0.9
0.85 0.83
合理选择燃气计量仪表
3.选型实例
商用燃气计算流量按下式计算： Qh=∑kNQn 式中：Qh--燃气管道的计算流量 （Nm³/h）；
2.4商业及工业企业燃气计量表与燃具和设备的水平净距应符合下列规定： 1）距金属烟囱不应小于80cm，距砖砌烟囱不宜小于60cm； 2）距炒菜灶、大锅灶、蒸箱和烤炉等燃气灶具灶边不宜小于80cm； 3）距沸水器及热水锅炉不宜小于150cm； 4）当水平净距无法满足上述要求时，加隔热板后水平净距可适当缩小。
合理选择燃气计量仪表
4.选型计算
正确安装燃气计量设备
一、安装位置选择
1.燃气计量仪表应当设计安装在遮风、避雨、防曝晒、通风良好、空气干燥、
远离热源、震动少、无强磁干扰、温度变化不剧烈、无腐蚀性气体、便于检
修抄表的地方。 2.规范要求： 2.1燃气计量仪表严禁安装在下列场所： 1）卧室、卫生间及更衣室内； 2）有电源、电器开关及其他电器设备的管道井里，或有可能滞留泄漏 燃气的隐蔽场所； 3）环境温度高于45℃的地方； 4）经常潮湿的地方； 5）堆放易燃易爆、易腐蚀或有放射性物质等危险的地方； 6）有变、配电等电器设备的地方； 7）有明显振动影响的地方； 8）高层建筑中的避难层及安全疏散楼梯间内。 2.2燃气表的环境温度，当使用天然气时，应高于0℃。 2.3住宅内的燃气表可安装在厨房内，当有条件时也可设置在户门外。住宅 内高位安装燃气表时，表底距地面不宜小于1.4m；当燃气表装在燃气灶具 上方时，燃气表与燃气灶的水平净距不得小于30cm；低位安装时，表底距 地面不得小于10cm。
合理选择燃气计量仪表 正确安装燃气计量仪表
合理选择燃气计量仪表
一、计量仪表分类 计量仪表按测量方法一般可分为速度式流量仪表、容积式流量仪表和质量流 量仪表三大类。 二、LMN系列膜式燃气表 1.概述：LMN系列表是装配式膜式燃气表，在我国最先采用OIML国际标准。 该表灵敏度高、计量准确、采用特殊的表面处理技术，抗腐蚀能力强、使用 寿命长、安装方便、维修简单，具有防逆装置。始动流量、压力损失优于国 家标准。
合理选择燃气计量仪表
2.主要技术参数
型号
Unit
工称流量（qn）
最大流量 （qmax）
m³/h m³/h
最小流量（qmin） m³/h
过载流量（qr） 工作压力范围
压力损失
m³/h KPa Pa
qmin≤q 基本 ＜qt
%
误差 限
qt≤q≤q
max
%
LMN1.6 1.6 2.5
0.016 3
LMN2.5
合理选择燃气计量仪表
2.主要技术参数
合理选择燃气计量仪表
四、计量仪表选型 1.一般规定 1.1选用计量仪表时，应仔细核实用户的燃气负荷，计算实际的燃气额定用 气量和最大用气量及最小设备的最小用气量，与用户充分沟通用气设备的使 用情况，包括建设周期、季节使用周期、日工作时间、用气规律等。应依据 用户的实际用气量选择相匹配的计量仪表，用户的额定用气量应处于流量仪 表上限流量的50%～80%，在最低压力下用户实际最大用气量不得超过仪表 的上限流量；用户最小单台用气设备的最小用气量应大于流量计计量下限的 150%，对于单台用气量大于40 m3/h的锅炉的最小用气量则应不小于流量 计计量上限的12%。 1.2单台设备额定用气量大于25m³/h的场所，宜设计为一台计量仪表计量一 台设备。单台计量仪表后所带用气量设备不宜超过5台；商业用气设备宜选 用带温、压补偿功能的计量仪表。
