开关电源故障分析与维修
彩色电视机开关电源常见故障的分析与检修

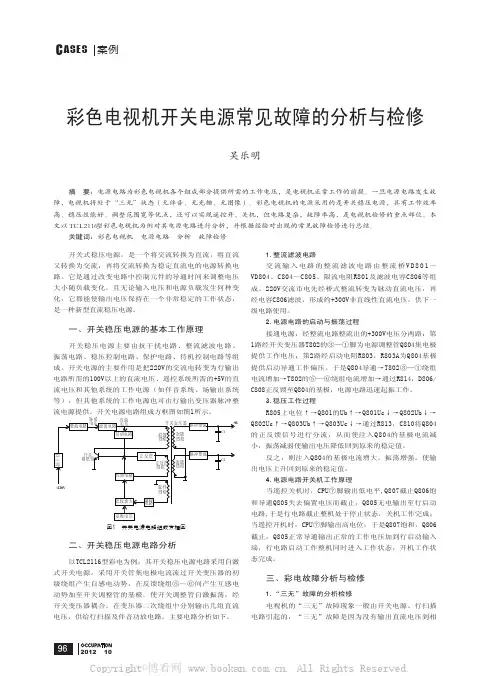

ＯＣＣＵＰＡＴＩＯＮ2012 1096案例C ASES彩色电视机开关电源常见故障的分析与检修吴乐明摘 要：电源电路为彩色电视机各个组成部分提供所需的工作电压，是电视机正常工作的前提。
一旦电源电路发生故障，电视机将处于“三无”状态（无伴音、无光栅、无图像）。
彩色电视机的电源采用的是开关稳压电源，具有工作效率高、稳压性能好、调整范围宽等优点，还可以实现遥控开、关机，但电路复杂，故障率高，是电视机检修的重点部位。
本文以ＴＣＬ２１１６型彩色电视机为例对其电源电路进行分析，并根据经验对出现的常见故障检修进行总结。
关键词：彩色电视机 电源电路 分析 故障检修开关式稳压电源，是一个将交流转换为直流，将直流又转换为交流，再将交流转换为稳定直流电的电源转换电路。
它是通过改变电路中控制元件的导通时间来调整电压大小随负载变化，且无论输入电压和电源负载发生何种变化，它都能使输出电压保持在一个非常稳定的工作状态，是一种新型直流稳压电源。
一、开关稳压电源的基本工作原理开关稳压电源主要由抗干扰电路、整流滤波电路、振荡电路、稳压控制电路、保护电路、待机控制电路等组成。
开关电源的主要作用是把220V的交流电转变为行输出电路所需的100V以上的直流电压、遥控系统所需的+5V的直流电压和其他系统的工作电源（如伴音系统、场输出系统等），但其他系统的工作电源也可由行输出变压器脉冲整流电源提供。
开关电源电路组成方框图如图1所示。
图1 开关电源电路组成方框图二、开关稳压电源电路分析以TCL2116型彩电为例，其开关稳压电源电路采用自激式开关电源。
采用开关管集电极电流流过开关变压器的初级绕组产生自感电动势，在反馈绕组⑤～⑥间产生互感电动势加至开关调整管的基极，使开关调整管自激振荡，经开关变压器耦合，在变压器二次绕组中分别输出几组直流电压，供给行扫描及伴音功放电路。
主要电路分析如下。
1.整流滤波电路交流输入电路的整流滤波电路由整流桥V D 801～ VD804、C804～C805、限流电阻R801及滤波电容C806等组成。
3842开关电源常见故障的分析及维修
3842开关电源常见故障的分析及维修3842开关电源是以美国Unitorde公司生产的一种性能优良的电流控制型脉宽调制芯片UC3842（KA3842）为主控芯片，IGBT（绝缘栅双极场效应晶体管）为“开”“关”器件，配合LM324（四运放）或LM358（双运放）及光电耦合器（PC817）作为输出负载反馈器件，以及TL431（高精密并联稳压器），高频变压器为主要元件所组成的脉冲宽度调制（PulseWidthModulation,缩写为PWM）式开关电源。
3842各脚功能：1. 误差放大输出（输出补偿）3.4伏2. 误差放大器反相输入端（电压反馈）2.4伏3. 电流感应放大器同相输入端（电流检测）0.1伏4. 内接振荡器外接rc（定时）元件1.9伏5. 接地0伏6. 驱动信号输出端 2伏7. 电源供电端、欠压保护端17伏8. 5伏基准电压输出5伏1．2开关电源的工作原理220V的交流电经交流滤波电路滤除外来的杂波信号，同时也防止电源本身产生的高频杂波对电网的干扰。
再经二极管桥式整流电路和滤波电路，整流滤波后得到约300V的直流电，送给功率变换电路进行功率转换。
功率变换电路中的开关功率管（IGBT）就在脉冲宽度调制（PWM）控制器（UC3842）输出的脉冲控制信号和驱动下，工作在“开”“关”状态，从而将300V直流电切换成宽度可变的高频脉冲电压。
把高频脉冲电压送给高频变压器，高频变压器的次级（二次侧）就会感应出一定的高频脉冲交流电，并送给高频整流滤波电路进行整流，滤波。
经高频整流滤波后便可得到我们所需的各种直流电压。
输出电压下降或上升时，由取样电路将取样信号通过光电耦合器（PC817）,送入控制电路，经过其内部调制，由控制电路的输出端将变宽的或变窄的驱动脉冲送到开关功率管的栅极（G极），使变换电路产生的高频脉冲方波也随之变宽或变窄，由此改变输出电压平均值的大小，从而使直流电压基本稳定在所须的电压值上。
解析开关电源电压输出低的原因和检修方法
解析开关电源电压输出低的原因和检修方法1、开关电源电压输出低的原因(1)220V交流电压输入和整流滤波电路对开关管提供的工作电压不够,超出脉宽调整电路控制范围。
（2)负载电路存在过流引起开关电源负载加重而导致输出电压下降.(3）开／关机切换错误，行扫描电路刚开始工作瞬间,开关电源即处于待机状态，此类故障适用于无预备电源的机器，CPu电源取自同一个电源, 非副电源提供。
(4)开／关机接口电路末端因故障处于开机与待机之间的状态，从而导致开关电源输出电压低于正常值高于待机值。
（5)保护电路末端因故障进入导通状态,使电源进入弱振状态，引起开关电源输出电压下降。
（6)整流输出电路中二极管和滤波电容、限流电阻损坏引起输出电压低。
(7)脉宽调制电路故障，不能对开关电源输出电压的变化作出正确的响应，对开关管基极电压调整方向不对，从而造成开关电源输出电压低。
（8)正反馈电路中的正反馈电阻值变化，续流二极管性能变质或恒流源故障,使正反馈量不足,导致振荡周期变长，振荡频率下降，从而引起开关电源输出电压低.(9)它激式开关电源因未得到行逆程脉冲而工作于低频状态，造成输出电压低.2、判断故障的方法与步骤从上述分析的原因看出，引起电压低的原因涉及到了开关电源自身的各个部分和与开关电源相关的所有电路,在检修时应先缩小故障范围.(1）先测开关管c极电压，确认开关管供电正常.（2)根据开关电源各个输出端电压判断故障。
开关电源有的输出端电压正常，有的低于正常值。
故障在输出电压低的这个整流输出电路，应对电路中的限流电阻、整流二极管、滤波电容进行检查代换，若限流电阻发烫,说明负载过流，查负载。
开关电源各路输出均低.这种情况说明负载和整流输出电路均正常，故障在开关电源的正反馈电路、脉宽调整、开／待机电路、保护电路.输出电压有的下降比例大，有的输出电压下降比例小。
测量结果说明故障在输出电压下降比例大的电路.此时可断开此路负载,如果断开的是行电路，应接假负载。
开关电源的检测与故障分析维修
机号
故障 元件 故障 现象
相关数 据与故 障排除
安全注 意事项
故障演练提报告表
姓名
学号
开关稳压电源电路故障排除练习
对电视机开关稳压电源电路部分所设置的故 障进行分析、排除并填写实验报告表
机号
元
更换相 关元件
无元件击穿
件
更换保险管 击
穿
开关稳压电源电路维修注意事项
区分热地与冷地，确保人身与电路元件安 全
通电试机时，必须对电路采取保护措施 不允许乱动可调的微调电阻元件 如开关管是采用功率场效应管，不要轻易
检测其栅极电压，以免损坏场效应管
开关稳压电源电路故障演练
按要求自行对电视机开关稳压电源电路 部分进行故障设置，观察故障现象，检测 相关数据，分析故障原因
输入的220V交流电压的检测
220V交流 输入
共轭滤波器
正常值:200V~240V
交流电压500V档
220V交流电压整流滤波后直流电压的检测
来自共轭 滤波器的 220V交流 电压
正常值为290V左 右
直流电压500V档
开关管基极对地电压的检测
直流电压500V档
开关电源各路输出电压的检测
直流电压500V档
开关稳压电源电路故障分析
三无
故障
不
检测保险管 处交流电压
正 常
正 检测220V交 常 流整流滤波电
容两端电压
否 检查保险管 是否烧断
检修整 流桥
不正常
正常
检修电源线 或电源插座
检修启 动电路
检查启动电 不 路是否正常
开关电源故障案例分析与处理
阀孔式密封蓄电池对温度非常敏感，电池电压与环境温度有关，为了能控制蓄电池浮充电压，要求开关电源具有输出电压的温度自动补偿功能（即当电池温度上升时，浮充电流上升，开关电源能自动将浮充电压下降，使浮充电流保持不变）。温度补偿的电压值通常为以环境温度25℃为界，温度每升高或降低1℃，其浮充电压就相应降低或升高（3~4）Mv/只。
一·开关电源均浮充间频繁切换
蓄电池在使用过程中，有时会产生比重、端电压等不均衡情况，为防止这种不均衡扩展成为故障电池，所以要定期履行均衡充电。凡遇下列情况需进行均衡充电：浮充电压有两只以上低于2.18V/只；搁置不用时间超过三个月；全浮充运行达六个月；放电深度超过额定容量的20%。
电池不能长期处于均充状态，该现象很可能吸引过充，从而缩短电池的寿命。均充结束条件则是：均充充电电流小于事先设定值、均充时间达到事先设定值、均充容量达到120%放出容量，只要满足条件之一，结束均充返回浮充状态。
（3）解决措施
调大均浮充切换的电池电流设定值，解决了由于电池充电电流的轻微跳变超过切换的设定值而使开关电源频繁转换的问题。
（4）故障总结Βιβλιοθήκη 电池不能长期处于均充状态，该现象很可能引起过充，从而缩短电池的寿命，这是开关电源参数设定不当导致的一个隐患。
二·开关电源系统浮充状态下实际输出电压于正常设定值不一致
均充功能开启后，均充周期以及均充持续时间的设定应根据实际使用的电池特性（厂家提供）和使用年限状况来定。
（1）故障现象
开关电源整流模块在均浮充间频繁切换，电池总电压从54V变成56.4V,约一分钟后又变成54V，再过几分钟又是56.4V。最多的一天内切换的次数达500次以上。
3842开关电源常见故障的分析及维修
3842开关电源常见故障的分析及维修3842开关电源是以美国Unitorde公司生产的一种性能优良的电流控制型脉宽调制芯片UC3842（KA3842）为主控芯片，IGBT（绝缘栅双极场效应晶体管）为“开”“关”器件，配合LM324（四运放）或LM358（双运放）及光电耦合器（PC817）作为输出负载反馈器件，以及TL431（高精密并联稳压器），高频变压器为主要元件所组成的脉冲宽度调制（PulseWidthModulation,缩写为PWM）式开关电源。
3842各脚功能：1. 误差放大输出（输出补偿）3.4伏2. 误差放大器反相输入端（电压反馈）2.4伏3. 电流感应放大器同相输入端（电流检测）0.1伏4. 内接振荡器外接rc（定时）元件1.9伏5. 接地0伏6. 驱动信号输出端 2伏7. 电源供电端、欠压保护端17伏8. 5伏基准电压输出5伏1．2开关电源的工作原理220V的交流电经交流滤波电路滤除外来的杂波信号，同时也防止电源本身产生的高频杂波对电网的干扰。
再经二极管桥式整流电路和滤波电路，整流滤波后得到约300V的直流电，送给功率变换电路进行功率转换。
功率变换电路中的开关功率管（IGBT）就在脉冲宽度调制（PWM）控制器（UC3842）输出的脉冲控制信号和驱动下，工作在“开”“关”状态，从而将300V直流电切换成宽度可变的高频脉冲电压。
把高频脉冲电压送给高频变压器，高频变压器的次级（二次侧）就会感应出一定的高频脉冲交流电，并送给高频整流滤波电路进行整流，滤波。
经高频整流滤波后便可得到我们所需的各种直流电压。
输出电压下降或上升时，由取样电路将取样信号通过光电耦合器（PC817）,送入控制电路，经过其内部调制，由控制电路的输出端将变宽的或变窄的驱动脉冲送到开关功率管的栅极（G极），使变换电路产生的高频脉冲方波也随之变宽或变窄，由此改变输出电压平均值的大小，从而使直流电压基本稳定在所须的电压值上。
开关电源电路故障分析与检测技巧
第 ５期
电 脑 开 发 与 应 用
开 关 电源 电路 故 障分 析 与检 测技 巧
徐 州 市广 播 电视 大 学 电子信 息工 程 系
点 ； 故 障 检 测 维 修 中 由 于 检 测 操 作 不 当 振 ， 护 了负 载 电路 。 在 保
高 自 力
● ＿ ／ ｖ
的情 况 下 ， 交 流 输 入 端 接 入 调 压 器 ， 在 逐
在 常 见 的 开关 电 源 电路 中 ， 般 主 要 的检 测来 判 别 故 障 点 所 在 的 部 位 。 一
同 由整 流 滤 波 电 路 、 荡 电 路 、 压 电路 和 ２ １ 整 流 滤 波 电路 关 键 点 的 检 测 和 故 障 步 调 高 输 入 交 流 电 压 ， 时检 测 输 出 电源 振 稳 ． 电压 是 否 稳 压 ； 果 电 路 在 检 测 时 ， 出 如 输 保 护 电 路 等 ４ 分组 成 。 部 判 断 且 该 电路 通 过 整 流 滤 波 产 生 ３ ０Ｖ 左 电压 不 稳 定 ， 输 出 电压 随着 输 入 电 压 的 ０ 升 高而 升 高 ， 为稳 压 电 路 的 故 障 。这 点 应 该 电 路 多 为 桥 式 整 流 和 电 容 滤 波 电 右 的 直 流 电压 供 给 开 关 管 集 电 极 ， 检 测 在 很 重 要 ， 不 接 人 调 压 器 进 行 调 压 ， 接 若 直 路 ， 交 流 ２ ０Ｖ 经 整 流 变 为 脉 动 直 流 电 该 电 路 时 应 考 虑 两 个 关 键 点 ： 整 流 前 电 将 ２ ① 接 入 ２ ０Ｖ 电 压 ， 再 次 烧 毁 电 源 或 负 ２ 会 通 过 电 容 滤 波 处 理 变 为 ３ ０Ｖ 左 右 的 直 路 如 保 险 丝 或 限 流 保 护 电 阻 是 否 正 常 ， ０ 当 １ １ 整 流 滤 波 电路 ．
开关电源的常见故障分析及维修
五. 有直流电压输出，但输出电压过高
这种故障往往来自于稳压取样和稳压控制电路出现故障所致。在开关电源中, 直流输出、取样电阻、误差取样放大器（如LM324, LM358等）、光耦合器（PC817）、电源控制芯片(UC3842)等电路共同构成了一个闭合的控制环路, 任何一处出问题都会导致输出电压升高。
其中精密稳压放大器(TL431)极易损坏，我们可用下述方法对精密稳压放大器(TL431)作出好坏的判别:
将TL431的参考端(Ref)与它的阴极（Cathode）相连, 串10k的电阻, 接入5V电压, 若阳极（Anode）与阴极之间为2.5V, 并且等待片刻还仍然为2.5V, 则为好管, 否则为坏管。
若7脚电压低, 其余管脚无电压或不波动, 则UC3842已损坏。UC3842芯片损坏最常见的是6, 7脚对地击穿, 5, 7脚对地击穿和1, 7脚对地击穿。
如果这几只脚都为击穿, 而开关电源还是不能正常启动, 则UC3842必坏, 应直接更换。若判断芯片未坏, 则就着重检查开关功率管的栅极（G极）的限流电阻是否开焊, 虚接, 变值, 变质以及开关功率管本身是否性能不良。
维修方法:
首先, 用万用表测量一下高频变压器次级的各个元器件是否有损坏。在排除了高频整流二极管击穿、负载短路的情况后, 然后在测量各输出端的直流电压, 如果这时输出仍为零, 则可以肯定是电源的控制电路出了故障。
控制电路的两部分是集成开关电源控制器和过压保护电路。最后用万用表静态测量高频滤波电路中整流二极管及低压滤波电容是否损坏。
六. 有直流电压输出，但输出直流电压过低
对于这种故障现象, 根据维修经验可知, 除稳压控制电路会引起输出电压过低外, 还有一些原因会引起输出电压过低, 主要有以下几点:
开关电源的工作原理和常见故障分析及维修
开关电源的工作原理和常见故障分析及维修开关电源的主要电路是由:防雷电路，输入电磁干扰滤波器（Electromagnetic Interference,简称EMI），输入整流滤波电路，功率变换电路，脉宽调制（PWM）控制器电路，输出整流滤波电路组成。
辅助电路有输入过压，欠压保护电路, 输出过压，欠压保护电路,输出过流保护电路，输出短路保护电路等。
开关电源的电路组成方框图如下：高频脉冲电压。
把高频脉冲电压送给高频变压器，高频变压器的次级（二次侧）就会感应出一定的高频脉冲交流电，并送给高频整流滤波电路进行整流，滤波。
经高频整流滤波后便可得到我们所需的各种直流电压。
输出电压下降或上升时，由取样电路将取样信号通过光电耦合器（PC817）,送入控制电路，经过其内部调制，由控制电路的输出端将变宽的或变窄的驱动脉冲送到开关功率管的栅极（G 极），使变换电路产生的高频脉冲方波也随之变宽或变窄，由此改变输出电压平均值的大小，从而使直流电压基本稳定在所须的电压值上。
开关电源的电路原理图如下：开关电源电路原理图开关电源的常见故障分析及维修由于开关电源的输入部分工作在高压，大电流的状态下，故障率最高，如高压大电流整流二极管，滤波电容，开关功率管等较易损坏。
其次就是输出整流部分的整流二极管，保护二极管，滤波电容，限流电阻等较易损坏；再就是脉宽调制控制器的反馈部分和保护部分。
下面就对开关电源常见故障产生的原因作一分析及如何排除这些故障的维修方法。
一．保险丝熔断一般情况下，保险丝熔断说明开关电源的内部电路存在短路或过流的故障。
由于开关电源工作在高电压，大电流的状态下，直流滤波和变换振荡电路在高压状态工作时间太长，电压变化相对大。
电网电压的波动，浪涌都会引起电源内电流瞬间增大而使保险丝熔断。
重点应检查电源输入端的整流二极管，高压滤波电解电容，开关功率管，UC3842本身及外围元器件等。
检查一下这些元器件有无击穿，开路，损坏，烧焦，炸裂等现象。
开关电源维修步骤及常见故障分析-电源
开关电源维修步骤及常见故障分析-电源(总2页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--开关电源维修步骤及常见故障分析 - 电源1、修理开关电源时，首先用万用表检测各功率部件是否击穿短路，如电源整流桥堆，开关管，高频大功率整流管;抑制浪涌电流的大功率电阻是否烧断。
再检测各输出电压端口电阻是否异常，上述部件如有损坏则需更换。
2、第一步完成后，接通电源后还不能正常工作，接着要检测功率因数模块(PFC)和脉宽调制组件(PWM)，查阅相关资料，熟悉PFC和PWM模块每个脚的功能及其模块正常工作的必备条件。
3、然后，对于具有PFC电路的电源则需测量滤波电容两端电压是否为380VDC左右，如有380VDC左右电压，说明PFC模块工作正常，接着检测PWM 组件的工作状态，测量其电源输入端VC ，参考电压输出端VR ，启动控制Vstart/Vcontrol端电压是否正常，利用220VAC/220VAC隔离变压器给开关电源供电，用示波器观测PWM模块CT端对地的波形是否为线性良好的锯齿波或三角形，如TL494 CT端为锯齿波，FA5310其CT端为三角波。
输出端V0的波形是否为有序的窄脉冲信号。
4、在开关电源维修实践中，有许多开关电源采用UC38××系列8脚PWM 组件，大多数电源不能工作都是因为电源启动电阻损坏，或芯片性能下降。
当R断路后无VC，PWM组件无法工作，需更换与原来功率阻值相同的电阻。
当PWM 组件启动电流增加后，可减小R值到PWM组件能正常工作为止。
在修一台GE DR电源时，PWM模块为UC3843，检测未发现其他异常，在R(220K)上并接一个220K的电阻后，PWM组件工作，输出电压均正常。
有时候由于外围电路故障，致使VR端5V电压为0V，PWM组件也不工作，在修柯达8900相机电源时，遇到此情况，把与VR端相连的外电路断开，VR从0V变为5V，PWM组件正常工作，输出电压均正常。
开关电源的故障分析及处理措施
５选择 合适 的卸料 方式 物料 的卸 料方 式 有终 端 卸料 和 中 间卸 料 之分 。 中间卸 料 又有 卸载 挡 板 和卸 料小 车 之 别。 卸载 挡板 结构 十分 简单 ， 会增 大输 送 带 但 的磨 损及 运行 阻力 。 于长 大 胶带 输送 机 ， 对 特 别 是块 度 大 ， 磋 性大 的物料 不 宜采 用 ， 采 磨 应 用卸料 小 车 。 为 了使卸 载 挡板 能正 常 地 工作 ，减 少 输 送带 的磨 损 和跑 偏 ，一是 卸 载挡 板 离输 送 带 应有 一点 间 隙或 卸载 挡板 在 与输 送 带相 接 触 部分 装上 一块 较 软 的胶 板 ；二是 卸 载挡 板 与 输送 带纵 向 中心线 间应 有一 个 合适 的角 度 。 卸载 挡 板 处 物 料 速 度情 况 为 图 １ 示 ， 所 卸载 挡板 处物 料受 力情 况如 图 ２ 所示 。 现以一 个 物料 在 卸载 挡板 中的速 度 和受 力 情况 来分 析 。 用 表示 卸 载挡 板与 输送 带 纵 向 中心线
一
３ ． 障再 现 ： 电保护 试验仪 ， 制 ． １ ２故 用继 控 输入电压 中断时 间，通过便携式波形记 录仪 记 录输入 电压和输 出电压 的变化 。控制输入 电压 中断时间长短 ， 发现输 出存在如下三种情况 ： ａ 入电源中断一段 时间 ０￣０ｍ ） 瀚 勺１ｏ２ｏ ｓ 后 恢复， 此后输入电压恢复正常， 开关电源不能恢 复工作 。 过程 为故 障晴况） 体时序 图见 图 ２ Ｅ ， 具
关 键 词 ： 电保护 ； 关 电源 ； 继 开 电源故 障 ； 改进 后 的 电源
中图 分类 号 ：Ｇ ３ ． Ｔ ４ ４１ 文献 标识码 ： Ａ
引言
近年来 ， 电事故 的后果 日益严重 ， 停 大型停 更改逻辑前 ，因输入 电压 陕 速通 断而引起 电事故 主要是由连锁 故障引起 的。如 １９ 年 ７ ９６ 的电源欠 压保护误动作 ，其根本原 因是延 时 电 月美国西部 电网（ｓｃ １９ 年 ６ ｗｃ） ９ ８ 和 月美 国中部 路 没有依 据输入 电压 的变化及 时复位 ，使得上 大陆 电 网（Ａ Ｐ解列 事故 ， ０ 年 ８ Ｍ Ｐ） ２ ３ ０ 月美 、 加 电时的假 欠压信号得不到屏蔽 ， 而产生误动 从 大停电事故 、０３ ２０ 年的英国伦敦大停电等。 而造 作 ， 图２ 如 所示 。 成这些大规模停 电事故的罪魁祸首正是继 电保 ３： ．４解决 措施 ： １ 采取 的措 施是在保 护环 节 护系统 的隐 ｌ故障降引 ，有资料表 明世界上大 所示 。 生 上增加输入电压检测 电路 ， 在延 时电容 ＿并 并 卜 约有 ７％的大的停 电事故都和保护 系统 的不正 ５ 接一个 电子开关 ， 只要输入 电压 低于定 值（ 关 开 确运作有关 ， 继电保护的隐陛故障已经成为电 电源停止工作前的值） ， 该电子开关便闭合 ， 延时 醇Ｖ ｌ 力灾难性的—种机理 。 电路复位 ， 入电压重新上升 至该设定 值 ， 若输 给 １ 电保护 隐陛故 障 继 保 护电路供 电的延时 电路重新 开始延时 ，电源 继 电保护 隐眭故障是指系统正 常运行 时对 Ｖ ‘ Ｌｋ — 重启动时 的假欠压信号 被屏 蔽 ，彻底解决 了由 系统没有影 响的故障 ，而 当系统某些部分发 生 于输入 电压． 陕速波动所 产生的 电源误保 护。从 变化 时 ， 这种故 障就会被触发 ， 从而导致大 面积 而避免 了图 ２的情况 ， 直接快 速进人重新 上电 ＾ 电Ｉ Ｊ 故障 的发生 。隐 『故障在系统正 常运行 时是无 生 逻辑 ， 此时的输 出电压 建立 过程见 图 ３ 所示 。 逻 法发现 的 ， 是一旦有故障发生 ， 电器 正确切 但 继 辑 回路见 图 ５ 示。 所 除故 障后 ， 系统潮流重新分配 ， 电力 在这样 的运 图 ２输入 电源 中断一段 时间后恢 复 ３ ５ 试验验 证 ： 继电保护试 验仪状 态序 ． １ 用 行状态 下就可能会使带有 隐陛故 障的保护系统 ｂ俞 谇 人电压长时中断， 于 ２ ０ ｓ 恢 复 ， 列模拟输入 电源 中断 ，用便携式波形记 录仪记 大 ５ｍ） ） ￣ ＋ 误动作 。 从而有可能造成连锁故障 ， 扩大事故范 ５ 、２Ｖ输 出电压均 消失 ， Ｖ ＋４ 此过程 与开关 电源 录输 出电压随输入电压 的变化 波形 。调整输入 围。 的正常启 动过 程相同。 具体时序图见 图 ３ 所示 。 电压 中断时间 ，发现调整后 的电源仅 出现 ｂ、 １１ ｃ ２开关 电源工作原理 ｃ ） 电压短暂 中断ｆ、 ７ ｍ） 恢复 ， 两种 情况 ， 输入 ／于 ０ ｓ Ｊ 后 ＋ 不再出现 ａ 】 即故障情况 。 用半导体功率器件作为开关，将一种电源 ５ 出电压 未消失 ，而＋４ Ｖ输 ２Ｖ输出 电压也 未消 ３ 启动电流过大 ， ２ 导致供 电电源过载告警 形态 转变为另一形态 ， 闭环控 制稳 定输 出， 用 并 失， ３ ． 障现象 ： ．１故 ２ 电源模块稳 态工作 电压为 对开关电源正常工作没有影响。 具体时序图 有保护环节的模块， 叫做开关电源。 见图 ４ 示。 所 输入电压消失时间短暂 ， 由于输出 ２ ０ ， ２ Ｖ 额定功率为 ２． ， 定输 出时输入 电流 ０Ｗ 额 ８ 高压交流电进入电源 ， 首先经滤波器滤波 ， 电压未 出现欠压过程 ，电源欠压保护也不 会动 约为 １０ Ａ 当开关电源输入电压缓慢增大时 ， ３ｍ 。 导致输入 电流激 增 ， 引起供 电电源过载告警 。 再 经全桥整流 电路 ， 将高压 交流电整流为高压 作。 直流电 ；然后 由开关 电路将 高压直流电调制为 ３ ＿ 障分析 ： 查发现 输入 电压 为 ６ Ｖ ． ２ ２故 经 ０ 高压脉动直流 ； 随后把得 到的脉动直流 电， 送到 时， 电源启 动 ， 此时启 动瞬态 电流 约为 ２０ Ａ ０ｍ ， 高频开关变压器进行 降压 ，最后经低压滤波 电 稳态电流为 ６０ Ａ ０ｍ ，启动时稳态 电流和 瞬态电 路进行整流 和滤波 就得到 了适合装置使用 的低 流将为 ６０ ２０ Ａ， ０ 士 ０ｍ 造成输 出电流激增 。 由 而 压直流 电。 于条件限制 ，此 电源模块 的供电电源输 出仅为 电源工作原理框图如图 １ 所示 。 ５０ Ａ， ０ｍ 因此造成供 电电源过载 。 由于开关 电源工作需要一定 的功率 ，设计 中 由于未考虑 到电源启 动时 ，输出 回路 的启动 图 ３输入 电源长时中断后恢复 需要一定 的功率 ， 而启动 电压 比较低 ， 以功率 所 ３ － 障分 析 ： 析此 故 障 ， ．３故 １ 要分 应先 了解 的突增 ，必然带来开关 电源启动瞬态 电流 的激 电流的激 增对 供电电源有较大的冲击 。 该开关 电源 的正常启动逻辑和输出 电压保护逻 增 ， 辑 。输人工作 电压 ， 出 电压＋ Ｖ主 回路建立 ， 输 ５ ３． ． ２ ３解决措施 ： 启动需要 的功率一 定 ， 如果 然后 由于输 出 电压 时序要 求 ， 经延时约 ５ ｍ ， 要减小启 动电流 ，可以考虑增加启 动电压 的门 ０ ｓ ＋ ２Ｖ输 出电压建立。 ４ 槛 。将开关 电源 的启动 电压提 高到 １０ １０ 。 ３－４ Ｖ － 图 １开关 电源原理图 ３ ．试验 验证 ： ． ２ ４ 调整开关 电源 的启 动 电压 ３故障现象分析 后， 通过试验仪模拟输入电压缓慢启动。 当开关 Ｖ 由于继 电保护 用开关 电源功能要 求较 多 ， 需考虑时序 、 保护等 因素 ， 开关电源设计 中 因此 的故障风险较 高。另外供 电保护装置又较 民用 ・ ４Ｖ ２ 电器 工作条件苛刻 ，影响继 电保 护开关 电源 的 安全运 行。本文着重分析 了两种 因设计缺陷而 入电 造成故 障的开关 电源 。 ３ ． １输入电源波动 ， 电源停 止工作 开关 ３． ．１故障现象 ：外部输入电源瞬时 故 Ｉ 障， 随后输入电压恢复正常， 开关电源停止工作 直无输 出电压 ， 需手动断电 、 上电才能恢 复。 图 ５ 增加放 电回路后 原 理 图
开关电源的故障维修
开关电源的故障维修
开关电源检修流程
图3-2-3 开关电源检修流程
开关电源的故障维修
综合实训
1. 实训目标
熟练掌握开关电源的故障确定方法
2. 实训内容
彩色电视机无光栅、无图像、无伴音、不少保险的故障排除
开关电源的故障维修
综合实训
3. 实训准备
（1） 万用表一块，型号自定。 （2） 220V25W电烙铁一把。 （3） 常用工具一套：钳子、螺丝刀、镊子等。 （4） 隔离变压器一个，220V150W。 （5） 电路图一份，康佳T2979D。 （6） 相应的电视机使用的元件。 （7） 相应的电视机一台。
开关电源的故障维修
开关电源常见故障和检修 2. 三无故障；烧毁保险管：出现这种现象，说明整流电路、滤波电
容、开关管等元件中存在短路的故障。应首先测量开关管集电极与 地之间的电阻值，如果电阻值大于5kΩ,要检查整流电路及其前面的 电路，如果电阻值基本为0Ω，要检查整理电路及其后面的滤波电容 和开关管等。
开关电源的故障维修
开关电源检修时的注意事项 1. 要注意人身、仪器及彩色电视机的安全。 2. 要避免扩大故障。 3. 要特别注意负载的异常变化。
开关电源的故障维修
开关电源电路的组成
B1(+105~+150V) B2(+24V) B3(+15)
图3-2-1 开关电源典型电路图
开关电源的故障维修
开关电源的故障维修
开关电源常见故障和检修
4. 开关管屡遭击穿：遇到此类故障时，要检查比较放大电路和脉宽 调整电路的三极管，测量三极管的三个极之间是否有开路、击穿、 漏电现象，如果开关管集电极电压低于250V，则要更换滤波电容。
开关电源的故障维修
开关电源常见故障的分析及维修
开关电源常见故障的分析及维修（论文）开关电源常见故障的分析及维修(论文）摘要：本文主要是针对脉冲宽度调制（PWM）式开关电源常见故障进行分析和维修的。
这类开关电源因其节能，环保，性价比高等优点，很快占领了市场，被广泛的应用于我们的生活中和各行各业中。
但这种开关电源的线路复杂，维修不便，给我们的日常生活和生产带来诸多不便。
因此本文就从这些角度出发，通过分析故障产生的原因以及如何排除故障，进行详细的阐述，希望对我们的日常生活和生产有所帮助。
关键词：开关电源高频变压器 UC3842 PWM前言目前，开关电源已逐渐进入我们的日常生活和生产中，它以节能，环保，性价比高等优点，很快取代了以往传统的那种既笨重效率又低的“线性电源”，很快被人们所接受。
这类开关电源主要是以美国Unitorde公司生产的一种性能优良的电流控制型脉宽调制芯片UC3842（KA3842）为主控芯片，IGBT（绝缘栅双极场效应晶体管）为“开”“关”器件，配合LM324（四运放）或LM358（双运放）及光电耦合器（PC817）作为输出负载反馈器件，以及TL431（高精密并联稳压器），高频变压器为主要元件所组成的脉冲宽度调制（PulseWidthModulation,缩写为PWM）式开关电源。
本文就针对此类开关电源进行详细的阐述其原理，常见故障分析以及维修方法。
开关电源的概述及工作原理1.1开关电源的概述开关电源是一种电源转换电路，一般是将交流电（AC）转换成不同电压的直流电（DC），且电压非常平稳。
因开关电源中的开关管（IGBT）总是工作在“开”和“关”的工作状态，所以叫开关电源。
它与传统的线性电源相比无论是在工作程式上还是在各方面的性能上都有了质的飞跃。
传统的线性电源工作程式一般可归纳为：变压器降压，二极管桥式整流，大容量电解电容滤波，稳压电路或专用稳压IC稳压。
而开关电源则不同，它的工作程式一般可归纳为：高压大电流二极管桥式整流，大容量电解电容滤波，中间控制高频变换环节，整流，滤波，稳压及反馈环节，保护环节等。
开关电源的常见故障及维修
开关电源的常见故障及维修1 开关电源故障原因分析开关电源是一种将交流电转换成直流电的设备，广泛应用于各种电子设备中。
然而，随着长时间的使用，开关电源也会出现故障。
常见的故障包括：1.1 电容损坏因为开关电源中的电容是长时间高温、高电压环境下工作的，因此容易受到损坏。
损坏的电容会导致电源输出的电压不稳定或输出变小。
1.2 晶体管损坏晶体管是开关电源中的核心部件之一，长时间工作容易受到损坏，导致输出电压和电流不稳定。
1.3 变压器损坏开关电源中的变压器担负着稳压和隔离的作用，长时间工作会加速变压器老化，导致输出电压不稳定或无输出。
1.4 其他故障包括电阻老化、电感短路等。
2 开关电源维修方法2.1 检测电容当开关电源输出电压不稳定或输出变小时，需要检查电容是否正常。
可以通过电容测试仪进行检测，若电容值与理论值相差较大，则需更换电容。
2.2 检测晶体管当开关电源输出电压和电流不稳定时，需要检查晶体管是否正常。
可以使用万用表进行检测，若晶体管损坏，则需更换晶体管。
2.3 检测变压器当开关电源输出电压不稳定或无输出时，需要检查变压器是否正常。
可以用万用表检测变压器是否断路或短路，并检查变压器的绝缘性能。
若变压器损坏，则需更换变压器。
2.4 其他维修方法当出现电阻老化或电感短路等问题时，需要更换受损元件。
3 开关电源预防措施为避免开关电源出现故障，可以采取以下预防措施：3.1 控制环境温度开关电源不宜长时间工作在高温环境下，应保持适宜的工作温度。
3.2 避免过载开关电源应使用在其额定负载范围内，避免长时间的过载。
3.3 定期保养定期对开关电源进行保养和维护，包括清洁、松动零件的固定和更换老化部件等。
3.4 质量控制选择合适的开关电源供应商，不购买低价劣质的开关电源。
总之，开关电源的故障和维修需要一定的经验和技巧，但通过增强维护和质量控制意识，可以最大限度地避免出现故障。
开关电源始终无输出的故障检修技巧
【下载本文档，可以自由复制内容或自由编辑修改内容，更多精彩文章，期待你的好评和关注，我将一如既往为您服务】开关电源始终无输出的故障检修技巧一。
开关电源始终无输出(保险管正常)的故障检修技巧1．开关电源始终无电压输出的原因这种情况是由于开关电源未产生振荡所致，进一步证明的方法是；测开关电源整流滤波电容关机后的电压，若为300V之后缓慢下降，则说明开关电源确未产生振荡。
开关电源未产生振荡的原因有：1．开关管集电极未得到足够的工作电压。
2．开关管基极未得到启动电压。
3．开关管正反馈电路元件失效。
2。
检修方法与步骤1．测开关管集电极电压为0或低于市电1．4倍，检查交流220V输入电路及整流滤波电路，若集电极电压正常，则检查开关管b极电压。
2．测开关管b极电压或者在关机瞬间，用指针万用表R x 1欧挡，黑笔接b极，红笔接整流滤波电容负极(热地)，听电源有启动声音，说明电源振荡电路正常，仅缺乏启动电压，启动电阻开路或铜皮断。
若无启动声，在测be结后，迅速将表转到电压档，测c极电压是否快速泄放。
若是，说明开关管及其放电回路均正常，正反馈电路存在故障，包括反馈电阻、电容、续流二极管、正反馈绕组及其开关管故障。
若c极电压仍不泄放，说明开关管及其回路有开路故障或b极有短路接地故障。
二、开关电源瞬间有电压输出的故障检修技巧1、瞬间有电压输出故障原因开关电源在加电的初始产生了振荡，但后来由于过压过流保护引起停振，或开关机接口电路加电初为开机状态，但随着CPU清零的结束而转入待机状态。
其原因有：1．开关电源因故造成输出电压过高而引起保护停振。
2．负载过流而引起过流保护动作。
3．保护电路本身误动作。
4．遥控系统因故障而执行待机指令。
其中2、3、4项适用于带有副电源的机器。
2．故障判断的方法与检修步骤1．假负载法：脱开行负载，在B+输出端接上假负载，监测B+电压(应先将电压表接到位，开机后即关机)。
如果高于正常值十几伏以上，可判断故障是由开关电源输出过压，并击穿行输出管所致，或电源本身的保护电路动作关断电源。
开关电源系统的故障分析与维护
开关电源系统的故障分析与维护直流开关电源是通信系统的心脏，电源运行质量直接关系到通信网络在线设备的工作质量;保障电源稳定、可靠、安全、优质的情况下运行，确保各项供电指标符合通信设备的供电要求，才能保证通信设备稳定工作、通信畅通无阻。
电源维护人员是保证电源稳定工作的重要技术力量，深入探讨直流开关电源系统故障分析方法与维护措施，有利于电源维护技术人员在维护检查过程中正确的操作和处理故障，及时保障电源设备正常的工作。
一、直流开关电源系统维护要点1.重视现场巡检定期巡视检测通信电源设备，注意机房环境温度和设备运行状况，利用电源监控系统，实时监控电源设备的各种运行参数，发现问题及时处理。
巡视检测时必须检查电源工作状态：模块配置是否合理，充电限流值是否正确，有无告警，系统交流电压、电流，直流浮充电压、负载电流、蓄电池充电电流，风扇运行状况，防雷器件状况，开关电源监控模块的各项运行参数是否正确，温度补偿是否正常启用。
开关电源模块均流是否小于5%等。
蓄电池保险、蓄电池连接条温升，蓄电池是否有爬酸、漏液、鼓肚等现象。
机房环境温度是否合符维护要求等。
2.应用远程监控利用监控系统对电源设备能够实现远程监控，通过远程监控系统了解故障现象，通过远程能处理的故障可以通过远程监控解决，不能处理的故障，必须马上到现场处理。
同时利用电源监控系统检测电源的各种信号是否正常，数据是否存在偏差。
3. 及时处理故障处理电源设备故障时，应首先初步判断造成电源故障原因和故障部位，然后采取相应的方法和措施对电源故障进行处理。
对严重故障必须请示主管领导。
4. 寻求技术支持对不能马上处理的电源故障，必须电话咨询相关厂家技术人员，若电话指导仍然解决不了问题，应立即采用现有备件临时恢复电源设备供电，同时做好故障记录，并通知相关厂家技术人员带配件来维修。
5.确保安全在处理故障的过程中应特别注意以下方面的问题以确保安全：(1)处理故障过程中大部份时间是带电操作的，因此一定要注意不能引起直流输出、交流输入的短路，各种维护工具必做好绝缘处理，确保人身安全和电源设备供电的安全。
开关电源维修通用六篇
开关电源维修通用六篇开关电源是现代电子设备的重要组成部分，广泛应用于计算机、通信、科研、医疗、工业自动化等领域。
本文将按照故障分类，介绍开关电源维修的六个通用方法。
1. 故障现象：开关电源不能启动当开关电源不能启动时，可能是电源负载过大，电压输入异常，内部元器件损坏等原因所导致。
我们可以采用以下方法进行检修：1) 检查负载电流是否超过额定值，如过载应立即停电并更换高功率电源。
2) 检查输入电压是否正常，若不正常应及时更换或修复输入线路。
3) 检查输出电路是否短路或开路，按照电路分析结果更换元器件。
2. 故障现象：开关电源输出电压不稳定当开关电源输出电压不稳定时，可能是反馈电路故障、输出电感电阻增大等原因所导致。
我们可以采用以下方法进行检修：1) 检查反馈电路元件是否正常，如有异常需更换。
2) 检查输出电感电阻是否增大，如电阻值偏大需更换。
3) 检查开关管是否正常，如有损坏需更换或修复。
3. 故障现象：开关电源输出电压为零当开关电源输出电压为零时，可能是输出端短路，保护电路故障等原因所导致。
我们可以采用以下方法进行检修：1) 检查输出端是否短路，如有短路需消除短路障碍物。
2) 检查保护电路是否正常，如有异常需检查并更换保护元件。
3) 检查开关管是否正常，如有损坏需更换或修复。
4. 故障现象：开关电源开关频繁断电当开关电源开关频繁断电时，可能是过流保护触发、开关管温度过高导致自保护、电源输出电压异常等原因所导致。
我们可以采用以下方法进行检修：1) 检查过流保护元件是否正常，如过流保护元件损坏需更换。
2) 检查开关管是否发热异常，如发热需检查散热器和风扇的是否正常工作。
3) 检查输出电压是否异常，如异常需检查输出电路并更换故障元件。
5. 故障现象：开关电源噪音大开关电源噪音大可能是输出电容值不合适、开关频率过高、电源变压器有振铃等原因所导致。
我们可以采用以下方法进行检修：1) 检查输出电容是否合适，如果超出范围则更换电容。
开关电源的检测与故障分析维修
波形检测
01
总结词：深入分析
02
详细描述：利用示波器等设备检 测开关电源的波形，分析其工作 状态和性能，判断是否存在异常 。
03
开关电源常见故障分析
无输出故障
总结词
无输出故障是开关电源最常见的故障之一，表现为电源无法提供正常的输出电 压。
详细描述
可能的原因包括输入电路断路、开关管损坏、启动电阻开路或虚焊等。维修时 需要检查输入输出电路、开关管和启动电阻等关键元件，确保其正常工作。
实例四：热性能不良的维修
总结词
热性能不良通常是由于开关电源的散热 设计不合理或工作环境温度过高导致的 。
VS
详细描述
在维修过程中，首先需要检查开关电源的 散热设计是否合理，如散热片是否安装正 确、通风口是否畅通等。然后检查工作环 境温度是否过高，如设备放置的环境温度 是否符合要求。针对不同的问题，采取相 应的维修措施，如改进散热设计或改善工 作环境温度，使开关电源的热性能恢复正 常。
其他故障
总结词
其他故障包括电源启动困难、噪声大、电磁干扰等。
详细描述
可能的原因包括启动电路元件性能不良、电源电路设计不合理、元件布局不当等。维修 时需要检查启动电路、电源电路和元件布局等，优化设计，提高电源的性能和稳定性。
04
开关电源故障维修方法
观察法
总结词
通过观察开关电源的外观、闻气味、听声音 等方法，初步判断故障部位和原因。
谢谢观看
实例三：保护电路误动作的维修
总结词
保护电路误动作通常是由于保护电路的参数设置不正确或保护电路出现故障导致的。
详细描述
在维修过程中，首先需要检查保护电路的参数设置是否正确，如过流保护、过压保护等参数是否合理。然后检查 保护电路的关键元件是否正常工作，如比较器、晶体管等元件。针对不同的问题，采取相应的维修措施，如调整 保护电路的参数或更换损坏的元件，使开关电源的保护功能恢复正常。
开关电源的原理分析与维修
稳压调整电路
当电网电压或负载电流发生变化 时，滤波电路输出的直流电压的 幅值也将随之变化，因此，稳压 调整电路就是通过控制调整管的 两端压降使输出的直流电压基本 上不随交流电网电压和负载的变 化而变化。简单的小型稳压元件 如78XX系列稳压IC
2、开关电源
开关电源就是电网交流电压（220V）直接 整流滤波后得到+300V左右的电流电再通过 电路控制开关管进行高速的导通与截 止．将+300V直流电转化为高频率的交流电 提供给变压器进行降压！
但是它的缺点是需要庞大而笨重的变压 器，所需的滤波电容的体积和重量也相 当大，而且电压反馈电路是工作在线性 状态，调整管上有一定的电压降，在输 出较大工作电流时，致使调整管的功耗 太大，转换效率低，还要安装很大的散 热片。这种电源不适合大型紧密的电子 设备的需要，将逐步被开关电源所取代。
线性电源的组成
整流滤波
开关变压器次级感应出的高频电压，经电 感电容整流滤波后输出+24V。
反馈
输出部分通过分压取样电路反馈给放大电 路与基准电压进行比较放大后控制脉宽调 制方波占空比，以达到稳定输出电压的目 的。
从图中可以看出，交流220V市电经直接整流和 初步滤波后成为末稳直流电压。该电压经T2初 级和开关调整管VT形成回路。由于开关调制而 工作于开关状态，所以通过T2初级线圈的电流 为脉冲电流，此电流经T2变换成为所需的电压， 经整流滤波而成为输出电压Vo。
线性电源
线性电源主要包括工频变压器、输出整流 滤波器、控制电路、保护电路等。
线性电源
线性电源是先将交流电经过变压器变压后， 再经过整流电路整流滤波得到未稳定的直 流电压，最后经过调整管调整后输出稳定 的直流电压。
要达到高精度的直流电压，必须经过电 压反馈调整输出电压，这种电源技术很 成熟，可以达到很高的稳定度，波纹也 很小，而且没有开关电源具有的干扰与 噪音。
继电保护用开关电源的故障分析及改进
继电保护用开关电源的故障分析及改进1. 引言1.1 继电保护用开关电源的重要性继电保护是电力系统中非常重要的一环，其作用是监视电力系统的运行状态，及时发现并隔离故障，保护系统的安全运行。
在继电保护中，开关电源是提供给各种保护设备供电的重要组成部分，其稳定性和可靠性直接影响到整个电力系统的运行安全。
继电保护用开关电源具有以下几个重要作用：它能够为各个保护装置提供稳定的供电，保证其正常工作；通过开关电源可以实现对继电保护系统的远程监控，及时了解设备状态，对系统故障进行诊断和处理；开关电源还能够为继电保护系统提供备用电源，保证在断电情况下系统继续运行，确保电力系统的连续供电。
由于继电保护用开关电源的重要性，必须保证其稳定可靠地运行。
对于开关电源的故障分析和改进显得尤为关键。
通过对开关电源进行问题分析和改进，可以提高其稳定性和可靠性，进而保障电力系统的安全运行。
1.2 继电保护用开关电源存在的问题继电保护用开关电源存在的问题主要包括以下几个方面：一是稳定性不高，容易出现断电或者电压不稳定的情况，导致继电保护功能无法正常运行；二是故障率较高，由于开关电源工作环境复杂，容易受到外界影响而出现各种故障；三是功耗较大，传统的开关电源设计存在能效低下的问题，造成能源浪费和成本增加；四是维护困难，一旦出现故障需要专业人员进行维修，维护成本高昂；五是性能测试不够全面，目前对开关电源的性能测试主要集中在输出电压、电流等基本参数，对于其它方面的测试较为薄弱，可能导致潜在问题得不到及时发现。
继电保护用开关电源存在的问题亟待解决，需要通过改进设计和维护方法来提高其稳定性和可靠性，减少故障率，降低能耗，简化维护流程，并完善性能测试和评估手段，以实现继电保护系统的更好运行和保护作用。
2. 正文2.1 开关电源的故障原因分析1. 电路设计问题：开关电源的设计是否合理是影响其稳定性和可靠性的重要因素。
电路中存在设计缺陷或误差可能会导致电源输出电压波动或不稳定，进而产生故障。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
开关电源故障分析与维修
UC3843控制芯片介绍
UC3842是电流模式八脚单端PWIVI控制芯片，其内部电路框图如图所示，主要由基准电压发生器、欠电压保护电路、振荡器、PWM闭锁保护、推挽放大电路、误差放大器及电流比较器等电路组成。
该控制芯片与外围振荡定时器件、开关管、开关变压器可构成功能完善的他励式开关电源。
UC3842是UC384×系列中的一种，它是一种电流模式类开关电源控制电路。
此类开关电源控制电路采用了电压和电流两种负反馈控制信号进行稳压控制。
电压控制信号，即通常所说的误差（电压）取样信号。
电流控制信号是在开关管源极（或发射极）接人取样电阻，对开关管源极（或发射极）的电流进行取样而得到的，开关管电流取样信号送入UC3842，既参与稳压控制又具有过电流保护功能。
因为电流取样是在开关管的每个开关周期内都要进行的，因此这种控制又称为逐周（期）控制。
UC384×主要包括UC3842、UC3843、UC3844、UC3845等芯片，它们的功能基本一致，不同的是：①集成电路的启动电压（7脚）和启动后的最低工作电压（即欠电压保护动作电压）不同；②输出驱动脉冲占空比不同；③允许工作环境温度不同。
另外，集成电路型号末尾字母不同还表示封装形式不同。
对于采用UC3843的电源，当其损坏后，可考虑用易购的UC3842进行代换。
但由于UC3842的启动电压不得低于16V，因此，代换后应使UC3842的启动电压达到16V以上，否则，电源将不能启动。
UC3842是UC384×系列中的一种，它是一种电流模式类开关电源控制电路。
UC384×系列芯片的主要不同点
与UC384×系列类似的还有UC388×系列，其中，UC3882与UC3842、UC3883与UC3843、UC3884与UC3844、UC3885与UC3845相对应。
主要区别是第6脚驱动脉冲占空比最大值略有不同。
另外，还有一些采用了KA384×／KA388×，此类芯片与UC384×／UC388×的相应类型完全一致。
常见故障及维修方法：
1. 烧保险或炸管
主要检查300V上的大滤波电容、整流桥各二极管及开关管等部位，抗干扰电路出问题也会导致保险烧、发黑。
需要注意的是：因开关管击穿导致保险烧一般会把电流检测电阻和电源控制芯片烧坏。
负温度系数热敏电阻、整流桥也会和保险一起被烧坏。
2.无输出，保险管正常
这种现象说明开关电源未工作或进入了保护状态。
首先要测量电源控制芯片的启动脚是否有启动电压，若无启动电压或者启动电压太低，则要检查启动电阻和启动脚外接的元件是否漏电，此时如电源控制芯片正常，则经上述检查可以迅速查到故障。
若有启动电压，则测量控制芯片的输出端在开机瞬间是否有高、低电平的跳变，若无跳变，说明控制芯片坏、
外围振荡电路元件或保护电路有问题，可先代换控制芯片，再检查外围元件;若有跳变，一般为开关管不良或损坏。
3.有输出电压，但输出电压过高
这种故障一般来自于稳压取样和稳压控制电路。
在直流输出、取样电阻、误差取样放大器如TL431、光耦、电源控制芯片等电路共同构成一个闭合的控制环路，任何一处出问题就会导致输出电压升高。
4.输出电压过低除稳压控制电路会引起输出电压低，还有下面一些原因也会引起输出电压低：
a开关电源负载有短路故障（特别是DC/DC变换器短路或性能不良等），此时，应该断开开关电源电路的所有负载，以区分是开关电源电路还是负载电路有故障。
若断开负载电路电压输出正常，说明是负载过重或仍不正常说明开关电源电路有故障。
b输出电压端整流二极管、c滤波电容失效等，可以通过代换法进行判断。
c开关管的性能下降，必然导致开关管不能正常导通，使电源的内阻增加，带负载能力下降。
d开关变压器不良，不但造成输出电压下降，还会造成开关管激励不足从而屡损开关管。
e300V滤波电容不良，造成电源带负载能力差，一接负载输出电压便会下降。
4空载通电开关管温度不断升高
这种故障不多见一旦发现要马上断电，因为随着开关管的温度升高必然会导致开关管烧坏，带来不必要的麻烦。
遇到这种情况检查RCD吸收电路的二极管是否软击穿，电阻是否变阻，主要是二极管，如果测得都正常，就用代换法排除，有些JS为了利益虚假标识，二极管的实际耐压达不到标准，所以必须用同型号不同厂家的二极管代换。
