房屋建筑构造—楼梯详图共73页

房屋建筑构造楼梯

(4)底层采用直行单跑或直行双跑楼梯直接从室外上二层。如图5-9 (d)所示。
底层中间平台下作出入口时的处理方式
图5-9底层中间平台下作出入口时的处理方式
(a)底层长短跑;(b)局部降低地坪; (c)底层长短跑并局部降低地坪;(d)底层直跑
返回
第一节楼梯的类型、组成和尺度
(六)栏杆与扶手的设置及高度
便使用。当建筑中设置数部楼梯时，其分布应符合建筑内部人流的通行要求。
一般情况下，高层建筑中至少要设两个或两个以上的楼梯。普通公共建筑一般至少要设两个或两个以上的楼梯，如符合表5-1的规定，也可以只设一个楼梯。
上一页下一页返回
表5-1设置一个疏散楼梯的条件
返回
第一节楼梯的类型、组成和尺度
9）弧形楼梯：与螺旋楼梯不同之处在于它围绕一个较大的轴心空间旋转，且仅为一段圆弧环。其扇形踏步内侧宽度较大，坡度较缓，可以用来通行较多人流。
图5-1楼梯的形式
(a)直行单跑楼梯;(b)直行多跑楼梯;(c)平行双跑楼梯;(d)平行双分楼梯;(e)平行双合楼梯;(f)折行返双回跑楼
梯;(g)折行三跑楼梯;(h)设电梯的折行三跑楼梯;(i) (j)交叉跑(剪刀)楼梯;(k)螺旋形楼梯;(l)弧形楼梯
走时踏脚的水平面称为踏面，其宽度为踏步宽。踏步的垂直面称为踢面，其数量称为级数，高度称为踏步高。为了消除疲劳，每一楼梯段的级数一般不应超过 18级，同时，考虑人们行走的习惯性，楼梯段的级数也不应少于3级，这是因为级数太少不易为人们察觉，容易摔倒。
上一页下一页返回
楼梯的组成
图5-2楼梯的组成
(2) 局部降低底层中间平台下过道的地面标高，使
其低于底层室内地面标高而高于室外地坪标高100mm

建筑识图—识读楼梯详图

当楼梯坡度大于45°时，由于坡度较陡，人们已经不容易自如地上下，需要借助扶手的助力扶持，此时称为爬梯。
当楼梯坡度小于23°时，由于坡度较缓，把其处理成斜面就可以解决通行的问题，此时称为坡道。
梯段的净宽是指扶手中心线至楼梯间墙体内表面或梯段两侧扶手中心线的水平距离。
550—600
1100—1200
7层及7层以上或顶层入口层楼面距室外设计地面的高度超过16m以上的住宅
4层及4层以上的门诊楼或病房楼
有些建筑虽然层数不多，但由于建筑级别较高或使用的特殊需要，往往也设置电梯。
按照电梯的用途分类
观光电梯住宅电梯病床电梯
客货电梯载货电梯杂物电梯
按照电梯的拖动方式分类
交流拖动电梯直流拖动电梯液压电梯
识读楼梯详图
楼梯是楼层间垂直交通用的构件，是建筑竖向的交通空间。
从楼梯平面图中我们可以看出，本建筑楼梯每一层有两段，我们在建筑中称之为跑。
在每一层楼梯中，楼梯主要由梯段、平台、栏杆扶手三个部分组成。
梯段是楼梯主要使用和承重部分。
平台是两个梯段之间的水平板，有楼梯平台和中间平台两种。
栏杆做法
在楼梯段的临空面一侧设置栏杆或栏板，并在其上部设置扶手。当楼梯的宽度较大时，还应在梯段的另一侧及中间增设扶手。
由于栏杆具有通透、轻盈、占地面积小的优点，因此采用得较多。
栏杆的垂直构件必须要与楼梯段有牢固、可靠的连接，所采用的构造方式也比较多，应当根据工程实际情况和施工能力合理选择连接方式。
我国规定，楼梯段之间的净高不应小于2.2 m，平台过道处净高不应小于2.0 m。起止踏步前缘与顶部凸出物内边缘线的水平距离不应小于0.3 m。

建筑构造第6章楼梯

双分式楼梯
双合式楼梯
三跑楼梯
四跑楼梯
八角形楼梯
圆形楼梯
螺旋形楼梯
弧形楼梯
剪刀式楼梯
交叉式楼梯
4
楼梯分类举例
按楼梯的形式分：单跑楼梯、双跑折角楼梯、双跑平行楼梯、双跑直楼梯、三跑楼梯、四跑楼梯、双分式楼梯、双合式楼梯、八角形楼梯、圆形楼梯、螺旋形楼梯、弧形楼梯、剪刀式楼梯、交叉式楼梯等
18
• 例题 – 某楼梯间，层高3.6m，两跑楼梯，楼梯间，宽度2600mm（轴线宽），进深6000mm（轴线宽），墙体厚度均为 240 mm，设计二层楼梯。
19
• 室内楼梯设计要点 – 第一：安全适用是我们选择楼梯的首要前提。 1、主体结构走向的合理性。 2、主体结构安全与承重。 3、起步是否方便，空间是否足够大。 4、上楼位置和方向是否合理。第二：设计的合理性与装修风格协调性统一。 1、户型结构适合那种类型的楼梯。（直梯、L 型、U型、旋转、旋转接直梯等） 2、设计的楼梯是否碰头。 3、充分利用空间。 4、踏步宽度和步深舒适。第三：楼梯的参考数据： 1、家用楼梯步宽700mm--900mm。 2、步深200mm---280mm。 3、步高180mm－－213mm
15
房间净高和层高 – 净高：楼地面到楼板或板下凸出物的底面的垂直距离。 – 层高：该楼地面到上层楼面之间(指面层)的垂直距离。
16
4.楼梯数量
– 公共建筑楼梯一般应2部楼梯
– 2～3层的建筑符合下列要求，可设一个疏散楼梯（医院、疗养院、托儿所、幼儿园除外）：
耐火等级层数一、二级二、三层
20
三、楼梯设计细部 1.楼梯防滑处理
21
22

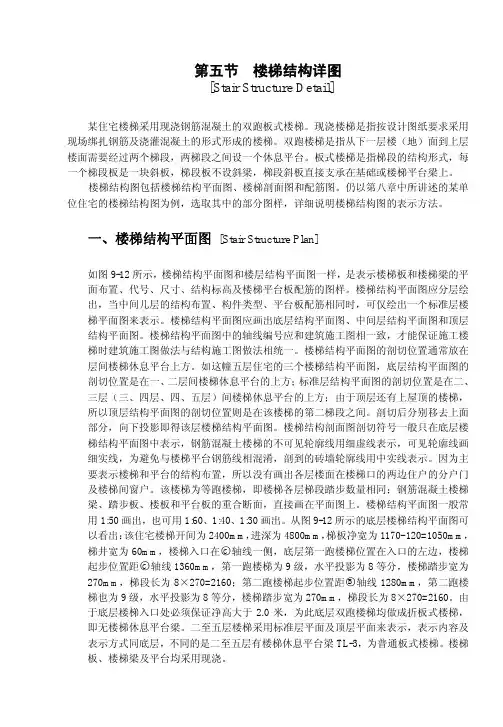

楼梯结构详图

第五节楼梯结构详图[Stair Structure Detail]某住宅楼梯采用现浇钢筋混凝土的双跑板式楼梯。

现浇楼梯是指按设计图纸要求采用现场绑扎钢筋及浇灌混凝土的形式形成的楼梯。

双跑楼梯是指从下一层楼（地）面到上层楼面需要经过两个梯段，两梯段之间设一个休息平台。

板式楼梯是指梯段的结构形式，每一个梯段板是一块斜板，梯段板不设斜梁，梯段斜板直接支承在基础或楼梯平台梁上。

楼梯结构图包括楼梯结构平面图、楼梯剖面图和配筋图。

仍以第八章中所讲述的某单位住宅的楼梯结构图为例，选取其中的部分图样，详细说明楼梯结构图的表示方法。

一、楼梯结构平面图[Stair Structure Plan]如图9-12所示，楼梯结构平面图和楼层结构平面图一样，是表示楼梯板和楼梯梁的平面布置、代号、尺寸、结构标高及楼梯平台板配筋的图样。

楼梯结构平面图应分层绘出，当中间几层的结构布置、构件类型、平台板配筋相同时，可仅绘出一个标准层楼梯平面图来表示。

楼梯结构平面图应画出底层结构平面图、中间层结构平面图和顶层结构平面图。

楼梯结构平面图中的轴线编号应和建筑施工图相一致，才能保证施工楼梯时建筑施工图做法与结构施工图做法相统一。

楼梯结构平面图的剖切位置通常放在层间楼梯休息平台上方。

如这幢五层住宅的三个楼梯结构平面图，底层结构平面图的剖切位置是在一、二层间楼梯休息平台的上方；标准层结构平面图的剖切位置是在二、三层（三、四层、四、五层）间楼梯休息平台的上方；由于顶层还有上屋顶的楼梯，所以顶层结构平面图的剖切位置则是在该楼梯的第二梯段之间。

剖切后分别移去上面部分，向下投影即得该层楼梯结构平面图。

楼梯结构剖面图剖切符号一般只在底层楼梯结构平面图中表示，钢筋混凝土楼梯的不可见轮廓线用细虚线表示，可见轮廓线画细实线，为避免与楼梯平台钢筋线相混淆，剖到的砖墙轮廓线用中实线表示。

因为主要表示楼梯和平台的结构布置，所以没有画出各层楼面在楼梯口的两边住户的分户门及楼梯间窗户。

6.4板式楼梯标准构造详图

4
标准构造详图识读
4、标准构造详图识读
4、标准构造详图识读
AT 型梯板构造详图
4、标准构造详图识读
BT 型梯板构造详图
4、标准构造详图识读
AT 型梯板构造详图
4、标准构造详图ห้องสมุดไป่ตู้读
1、下部纵筋伸入支座的长度
标
准构
2、上部纵筋在板内的延伸长度
造
详
图
3、上部纵筋在支座内的锚固
识
读
4、梯板的分布钢筋
4、标准构造详图识读
4、标准构造详图识读
标
准
知
构
识
造
小
详
结
图
识
读
下部纵筋伸入支座的长度上部纵筋在板内的延伸长度上部纵筋在支座内的锚固梯板的分布钢筋梯板弯折处钢筋构造

建筑装饰构造楼梯构造PPT课件

2、尺寸灵活；
3、现场支模耗工；
4、模板量大；
缺点
5、施工速度慢。
所以多用于施工现场无起重设备、楼梯形式
复杂、对抗震要求较高的建筑。
1、板式楼梯
2、梁式楼梯
二、装配式钢筋混凝土楼梯特点：1、提高工业化程度；
2、减少现场湿作业； 3、加快施工进度；按构件大小可分：小型、大型两种。 1、小型构件装配式楼梯小型构件的特点：构件小而轻；
易制作；便于安装；速度较慢；耗工；湿作业。
（1）、预制构件

（2）、预制踏步的支撑构件一般有梁支撑和墙支撑两种。（a）、梁承式楼梯
• 平台梁处理
（b）、墙承式楼梯：预制踏步搁置在墙上，省去斜梁；一般有悬臂式和简支式两种。
• 悬臂式
• 简支式：是将预制踏步搁置在两侧墙上，一般适于单向楼梯。
（2）踏步：经验公式：2h+b=600~620mm （人的平均步距）居住建筑：h=160~180
b=240~280 公共建筑：h=140~160
b=280~340 踏面挑出：20~40 2、扶手高度：一般：≮900；室外：≮1100；幼儿：600。栏杆垂直杆件之间净空≯110。
3、楼梯净空高度：（1）、平台净高：2000；梯段净高：2200。
（2）、休息平台：为缓解疲劳，两个楼梯之间设休息平台；
多数平台也起转弯作用。
搂层平台：标高与搂层相同的平台。中间平台：搂层之间的平台。
（3）、栏杆（栏板）和扶手：为了保证通行安全，在梯段和平台边缘设
防护构件；即栏杆和扶手。
2、类型：
三、楼梯的尺度 1、楼梯的坡度及踏步的尺寸（1）、坡度：一般25°~45°；30°左右最佳。

房屋建筑构造—楼梯详图

5.1 楼梯的构造
5.1.4 楼梯的细部构造 1 踏步踏步由踏面和踢面所构成。为了增加踏步的行走舒
适感，可将踏步突出 20mm 做成凸缘或斜面。底层楼梯的第一个踏步常做成特殊的样式，或方或圆，以增加美观感。栏杆或栏板也有变化，以增加多样感。
5.1 楼梯的构造
5.1 楼梯的构造
踏步表面应注意防滑处理。常用的做法与踏步表面是否抹面有关，如一般水泥砂浆抹面的踏步常不作防滑处理，而水磨石预制板或现浇水磨石面层一般采用水泥加金刚砂做的防滑条或金属防滑条。
5.1 楼梯的构造
5.1 楼梯的构造
3 无梁楼梯这种楼梯既无斜梁也无平台梁。可以用于满足高度
尺寸有困难的楼梯间使用，但斜板厚度偏大。
5.1 楼梯的构造
5.1.3 装配式钢筋混凝土楼梯构造
装配式钢筋混凝土楼梯是将楼梯分成休息板、楼梯梁、楼梯段三个组成部分。这些构件是在加工厂或施工现场进行预制，施工时将预制构件进行装配、焊接。目前，各地装配式钢筋混凝土楼梯的做法不尽一致。大体可以归纳有以下几种做法：
5.1 楼梯的构造
5.1.6 高层建筑的楼梯间与室外楼梯 1 层建筑的楼梯间高层建筑的楼梯间大体有三种形式（1）开敞楼梯间这种楼梯间仅适用于11层及11
层以下的单元式高层住宅，要求开向楼梯间的户门应为乙级防火门，且楼梯间应靠外墙并应有直接天然采光和自然通风。
5.1 楼梯的构造
（2）封闭楼梯间这种楼梯间适用于 24m 及以下的裙房和建筑高度不超过 32m 的二类高层建筑以及 12层至 18层的单元式住宅，11层及 11层以下的通廊式住宅。其特点是：
5.1 楼梯的构造
⑦螺旋式楼梯：螺旋式楼梯通常是围绕一根单柱布置，平面形式为圆形，其平台和踏步均为扇形。

《房屋建筑构造楼梯》PPT课件

整理ppt
2）双墙支承式楼梯：预制L形或一字形踏步板的两端直接搁置在墙上，荷载传递给两侧的墙体，不需要设梯梁和平台梁，从而节约了钢材和混凝土。
整理ppt
3）悬挑式楼梯：踏步板的一端固定在楼梯间墙上，另一端悬挑，利用悬挑的踏步支承全部荷载，并直接传给墙体。
6）进行楼梯净高的验算，有时也会重新调整楼梯的踏步数及踏步的高、宽。
7）绘出楼梯的平面图及剖面图。
整理ppt
7.1.5室外台阶与坡道
1、台阶和坡道的形式台阶由踏步和平台组成。其形式有单面踏步式、
三面踏步式等。台阶踏步宽一般在300~400mm左右，踏步高一般在 100~150mm左右，坡度较楼梯平缓。平台位于台阶和出入口大门之间，是室内外空间的过渡。平台深度一般不小于1000mm。
整理ppt
台阶构造
整理ppt
台阶的变形处理
3、坡道构造
坡道材料常见的有混凝土或石块等，面层多为水泥砂浆，其构造要求与台阶相似，同时注意加强防滑处理，如图所示。
整理ppt
7.2钢筋混凝土楼梯构造
7.2.1现浇钢筋混凝土楼梯 7.2.2预制装配式钢筋混凝土楼梯
整理ppt
7.2.1现浇钢筋混凝土楼梯
整理ppt
7．2．2 预制装配式钢筋混凝土楼梯构造
1、小型构件装配楼梯是把楼梯的组成部分划分为若干构件，每一构件体积小、重量轻、易于制作、便于运输和安装。但由于安装时件数较多，所以施工工序多，现场湿作业较多，施工速度较慢。适用于施工过程中没有吊装设备或只有小型吊装设备的房屋。
整理ppt
（1）板式楼梯板式楼梯段作为一块整浇板，斜向搁置在平台梁上。楼梯段相当于一块斜放的板，平台梁之间的距离即为板的跨度，楼梯段应沿跨度方向布置受力钢筋。普通板式楼梯：荷载--梯段板--平台梁--墙或柱。

【建筑构造】楼梯

楼梯平面详图绘制：
（1）比例：1：50 （2）线型：同平面图（3）材料填充（4）楼梯平台标高（5）轴线号（6）尺寸：楼梯相关尺度：楼梯平台尺寸、梯段长、进深/梯段宽、梯井宽、开间（7）底层、标准层、顶层平面图的画法：上下行的标注（8）底层有剖面线
27
楼梯详图绘制：
楼梯剖面详图绘制：
（1）比例：1：50 （2）线型：同剖面图（3）材料填充（4）楼梯平台标高（5）轴线号（6）尺寸标注：三道尺寸；适量横向尺寸（7）剖切对象：楼板、梯段、平台梁、平台板、墙、基础梁等（8）满足楼梯净空高度要求（9）踏步防滑做法（10）栏杆扶手做法
28
二、钢筋砼楼梯构造
（一）.现浇整体式钢筋砼楼梯
120～150
140～160
剧院、会堂 120～150
260～300
260～280
280～340
300～350
医院 120～150 300～350
16
○楼梯的尺度及设计踏步出挑：
不适宜用在无障碍建筑中
17
○楼梯的尺度及设计
3. 栏杆扶手尺寸：
室内扶手高度一般为900mm左右，供儿童使用的楼梯应在500～600mm高度增设扶手
直接从室外上二层。
21
底层中间平台下作出入口时的处理方式
(a)底层长短跑。 (b)局部降低底层地坪。 (c)综合上两种方式。 (d)底层直跑
22
○楼梯的尺度及设计
8. 楼梯设计与尺寸计算：
23
楼梯设计课堂练习：
层高2.8m，墙厚
200mm，室内外高差
24
0.6m
方案一
25
方案二
26
