工程轴线、定位桩、高程测量复核记录样本

合集下载

工程测量控制点移交记录

工程测量控制点移交记录

工程测量控制点移交记录经规划、测绘部门20105年11月26日现场测绘放控制桩如下:上列控制基点共计个,现移交给总承包单位作为施工测量控制基准,请使用单位使用前进行复核。

控制点移交后由总承包单位进行妥善保管及管理,本地块一切分包队伍如使用控制点必须经总承包单位统一指挥。

移交后建设单位不再无偿提供控制点,如需增加或重新施放控制点,建设单位需根据市场价格进行有偿服务,费用由申请方承担。

交点方:负责人:接点方::负责人:监理方::负责人:年月日水产地块工程测量控制点移交记录经规划、测绘部门2015年11月26日现场测绘放坐标、高程控制桩,其中坐标控制桩3个,高程控制桩2个。

现移交给总承包单位作为施工测量控制基准,请使用单位使用前进行复核。

控制点移交后由总承包单位进行妥善保管及管理,本地块一切分包队伍如使用控制点必须经总承包单位统一指挥。

移交后建设单位不再无偿提供控制点,如需增加或重新施放控制点,建设单位需根据市场价格进行有偿服务,费用由申请方承担。

后附:控制桩测量报告交点方:负责人:接点方:负责人:监理方:负责人:年月日水产地块地界红线桩点移交记录经规划、测绘部门2015年11月19日现场测绘放地界红线桩点1-10号点。

现移交给总承包单位作为地界控制及场地围合使用,请使用单位使用前进行复核。

红线桩点移交后由总承包单位进行妥善保管及管理,本地块一切分包队伍如使用该点必须经总承包单位统一指挥。

移交后建设单位不再无偿提供红线桩点,如需增加或重新施放该点,建设单位需根据市场价格进行有偿服务,费用由申请方承担。

后附:水产地块出让宗地平面界址点示意图及成果表交点方:负责人:接点方:负责人:监理方:负责人:年月日。

定位测量放线记录范本

定位测量放线记录范本

定位测量放线记录范本1.工程定位测量、放线、水准点引测经过记录表如何填写(1)测量工作开始前,应熟悉设计图纸及有关技术资料,根据设计图纸要求,结合现场实际情况,制定测量技术方案。

(2)建筑物定位测量、桩基定位测量、轴线及标高放线测量工作中,应注意内外业等复核检查,防止发生差错。

测量工作结束后,应及时整理原始资料,并应进行验收。

(3)根据施工场地控制点、水准点、城市规划部门确定的建筑红线桩等和有关设计图纸、技术资料,进行测量。

(4)当建筑区域范围较大、单位工程较多时,可根据设计总平面布置图和现场实际情况,在施工场地内布设平面控制网(点)和高程控制点,作为施工定位测量的依据。

(5)桩基应根据设计图纸进行定位测量,其桩位的放样允许偏差应符合国家现行标准《建筑地基基础工程施工质量验收规范》GB50202的规定。

(6)测量工具和测量人员应固定,测量前应严格校验仪器。

测量所使用的仪器应定期进行检定,并在检定有效期内使用。

(7)建筑物定位测量、桩基定位测量,可根据施工现场实际情况,分段进行验收。

轴线及标高放线测量每一楼(层)段均应进行验收。

(8)建筑物定位测量、桩基定位测量复核情况应以简图形式记录在验收表中,简图中应标明轴线控制桩的位置及标高、桩位偏差、轴线位置及偏差、轴线投测点、标高投测点等位置。

(9)建筑物轴线及标高放线测量复核情况应以简图形式记录在验收表中,简图中应标明轴线位置及偏差、轴线投测点、标高投测点的位置。

扩展资料:进场后首先对甲方提供施工定位图进行图上利用坐标反算法复核,以确保设计图纸的正确。

此项工作由项目技术负责人负责。

坐标反算法:根据直线的起点和终点的坐标,计算直线的水平距离和坐标方位角的过程。

项目技术负责人带队与甲方一道对现场的座标点和水准点进行交接验收,发现误差过大时应与甲方或设计院共同商议处理方法,经确认后方可正式定位。

工程定位后要经建设单位和规划部门验收合格后方可开始施工。

参考资料来源:百度百科-放线参考资料来源:百度百科-测量参考资料来源:百度百科-建筑后退红线距离。

表格 书 江西省质监站表格

表格 书 江西省质监站表格

工程概况工程项目施工管理人员名单施工现场质量管理检查记录开工日期:施工组织设计、施工方案审批表见证取样送检见证人授权书试验单位资质等级计量认证报审表编号:开工报告竣工报告图纸会审记录编号:洽商记录编号:工地现场协调(例)会记录编号:设计交底记录编号:设计变更编号:设计核定单编号:技术交底记录编号:工程定位高程测量记录编号:基槽开挖测量记录编号:楼层平面放线记录编号:导线点、水准点测量复核记录工程轴线、定位桩、高程测量复核记录编号:钢材出厂合格证书和复试报告汇总表日期:第页共页水泥出厂合格证书、复试报告汇总表日期:第页共页砖(砌块)出厂合格证书、复试报告汇总表日期:第页共页外加剂产品合格证书、复试报告汇总表日期:第页共页装饰材料合格证书、复试报告汇总表防水材料合格证书、复试报告汇总表日期:第页共页砂、石出厂合格证书及试验报告汇总表日期:第页共页混凝土试块见证取样记录编号:混凝土强度评定表编号:结构实体混凝土强度评定表编号:砂浆试块见证取样记录编号:砌筑砂浆试块强度统计、评定记录编号:钢筋连接试验报告、焊条(剂)合格证汇总表日期:土壤试验记录汇总表日期:隐蔽验收记录编号:桩基工程隐蔽验收记录编号:钢筋工程隐蔽验收记录编号:预应力钢筋隐蔽验收记录编号:地下防水转角处、变形缝、穿墙管道、后浇带、埋设件、施工缝等细部做法隐蔽验收记录编号:穿墙管止水环与主管或翼环与套管隐蔽验收记录编号:地下连续墙槽段接缝及墙体与内衬结构接缝隐蔽验收记录编号:屋面防水构造隐蔽验收记录编号:门窗预埋件和锚固件的隐蔽验收记录编号:桩基工程隐蔽验收记录编号:门窗隐蔽部位的防腐、填嵌处理隐蔽验收记录编号:吊顶工程隐蔽验收记录编号:轻质隔墙隐蔽验收记录编号:饰面板(砖)工程隐蔽验收记录编号:护拦与预埋件的连接节点、预埋件隐蔽验收记录编号:幕墙连接节点、变形缝隐蔽验收记录编号:幕墙防雷、防火隐蔽验收记录编号:施工日志编号:桩(地)基施工记录编号:地基验槽检查记录编号:地基处理记录编号:地基钎探记录编号:人工挖孔灌注桩施工验收记录编号:机械成孔灌注桩施工检查记录编号:砼工程施工记录编号:混凝土浇灌申请书编号:。

施工层基线复核记录与报审资料

施工层基线复核记录与报审资料

施工层基线复核记录与报审资料一、依据1、工程测量规范《GB 500026-2007)2、建筑工程施工测量规程《DBJ 01-21-20053、高层建筑混凝土结构技术规程《JGJ3-2010》二、适用用于基础层施工放线和主体各施工层放线复核。

三、填写要求1、施工基线复核是指根据设计施工图对现场轴线竖向控制线,各结构层墙柱轴线、墙柱边线、门窗位置线、楼层水平控制线(楼层+1.00mm)进行复测,以保证建筑物位置,轴线、标高的正确。

2、桩基础工程、地基基础工程及主体结构工程在轴线定位后均应进行基线复核,不得后补。

四、施工实施要求1、基础施工放线:建筑物定位桩设定后,由施工单位的专业测量人员、施工现场负责人及监理共同对基础工程进行放线及测量复核(监理只要是旁站和验证),最后放出所有建筑的轴线的定位桩(根据建物大小也可依轴线间距放线),所有轴线定位桩是根据规划部门的定位桩(至少四个)及建筑物底层施工平面图进行放线,放线工具为经纬仪。

2、主体施工放线:基础工程施工出正负零后,紧接着就是主体一层、二层一直到封顶的施工及放线作业。

根据轴线定位桩及外引的轴线基准线进行施工放线。

用经纬仪将轴线打到建筑物上,在建筑的施工层面上弹出轴线,再根据轴线放出柱子、墙体等边线等。

五、允许偏差六、填写示例复测示意图:画简图,表示复测后平面位置、标高、轴线间隔距离尺寸、轴线编号及轴线偏差,在平面图右上角空白处画个方位图表示建筑物的朝向。

复测结果:用简洁文字表述复测的误差。

验收用表(主要就是在桩基础工程、地下结构的承台地梁、基础柱和各楼层柱子放线时要进行此资料填写)1.工程报验申请表2.施工层基线复核记录GD-C4-629。

测量专业监理工程师监理必备(表格、步骤、注意事项)

测量专业监理工程师监理必备(表格、步骤、注意事项)

测量专业监理工程师监理必备(表格、步骤、注意事项)附表1:测量控制桩移交与复核记录工程名称:工程地址:移交依据:移交时间:移交内容控制点名称坐标X(m)高程(H)mY(m)备注附图移交意见移交方(建设单位)交桩人:现场代表:项目负责人:年月日监理单位:专业监理工程师:总监理工程师:年月日接收方(施工单位)接桩人:技术负责人:项目负责人:年月日附表2:工程施工定位(控制)放线测量记录编号:单位工程名称放线部位施工图号天气气温使用仪器型号水准点标高绝对坐标点(m)X:Y:相对坐标点(m)X:Y:使用仪器校正日期校正结果资料及结论定位(放线)记录示意图:监理单位施工单位监理工程师:年月日测量员:技术负责人:年月日附表3:建(构)筑物沉降观测记录观测日期永久水准点(m)观测点NO:观测点NO:观测点NO:建(构)筑物状况情况:高程(m)沉降量(mm)高程(m)沉降量(mm)高程(m)沉降量(mm)本次累计本次累计本次累计建(构)筑物观测点水准基点平面布置示意图:竣工移交前观测结果及处理意见:监理工程师:年月日测量员:技术负责人:年月日附表4:工程竣工测量及复核记录编号:工程名称工程地点施测部位开工时间测量依据竣工时间使用仪器水准点标高绝对坐标点(m) X: Y:相对 X: Y::使用仪器校正日期及资料名称天气气温竣工测量记录示意图:竣工测量单位:测量人:年月日复测情况:复测单位复测人:测量负责人:年月日建设单位监理单位施工单位现场代表:项目负责人:年月日监理工程师:年月日技术负责人:项目负责人:年月日附表5:施工测量成果报验申请表工程名称:编号:致:(监理单位)我单位已完成了工作,现报上该工程施工测量成果报验申请表,请予以审查验收。

附件:承包单位(章)项目经理:日期:审查意见:项目监理机构总/测量专业监理工程师日期《建设工程监理规范》(50319-2000)第5.2.7条规定,专业监理工程师应按要求对承包单位报送的测量放线控制成果及保护措施进行检查,符合要求时,专业监理工程师对承包单位报送的施工测量成果报验申请表予以签认。

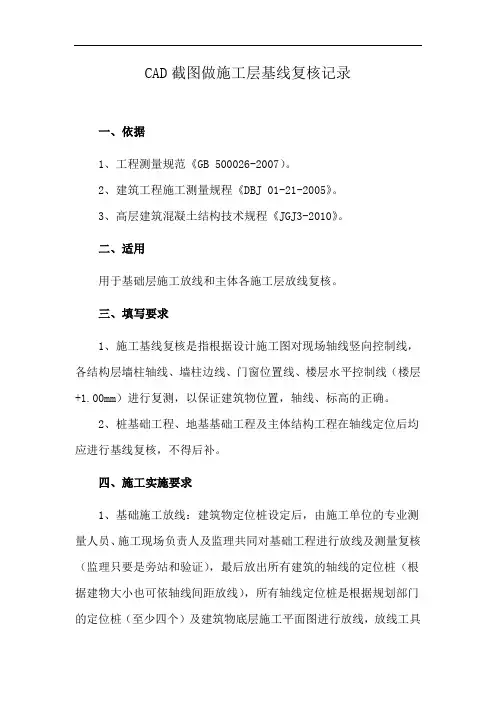

CAD截图做施工层基线复核记录

CAD截图做施工层基线复核记录

CAD截图做施工层基线复核记录
一、依据
1、工程测量规范《GB 500026-2007)。

2、建筑工程施工测量规程《DBJ 01-21-2005》。

3、高层建筑混凝土结构技术规程《JGJ3-2010》。

二、适用
用于基础层施工放线和主体各施工层放线复核。

三、填写要求
1、施工基线复核是指根据设计施工图对现场轴线竖向控制线,各结构层墙柱轴线、墙柱边线、门窗位置线、楼层水平控制线(楼层+1.00mm)进行复测,以保证建筑物位置,轴线、标高的正确。

2、桩基础工程、地基基础工程及主体结构工程在轴线定位后均应进行基线复核,不得后补。

四、施工实施要求
1、基础施工放线:建筑物定位桩设定后,由施工单位的专业测量人员、施工现场负责人及监理共同对基础工程进行放线及测量复核(监理只要是旁站和验证),最后放出所有建筑的轴线的定位桩(根据建物大小也可依轴线间距放线),所有轴线定位桩是根据规划部门的定位桩(至少四个)及建筑物底层施工平面图进行放线,放线工具
为经纬仪。

2、主体施工放线:基础工程施工出正负零后,紧接着就是主体一层、二层一直到封顶的施工及放线作业。

根据轴线定位桩及外引的轴线基准线进行施工放线。

用经纬仪将轴线打到建筑物上,在建筑的施工层面上弹出轴线,再根据轴线放出柱子、墙体等边线等。

施工记录工程定位测量检查记录

施工记录工程定位测量检查记录

4.1.6.1 工程定位测量检查记录Ⅰ基本要求和内容(1)工程定位测量前,应先由城建规划部门根据建筑红线以及城市规划要求,确定方位,提供建设各方以测量标志。

(2)施工单位应根据城建规划部门提供的水准点、坐标点以及施工红线图等,作出包括建筑位置线、现场标准水准点、坐标点(包括标准轴线桩、示意图)等,填写工程定位测量检查记录,见质控(建)表4.1.6.1,报监理单位(建设)单位确认。

(3)界桩点、红线点定位及高程测量,可按下列细部点测量技术进行:1)细部坐标,宜采用极坐标法施测。

水平角可采用经纬仪观测半测回,距离采用钢尺量距时,不宜超过一尺段,细部标高,可采用水准仪或经纬仪望远镜置平施测;2)采用速测仪或测距仪测细部点时,应进行测桩检查,仪器对中偏差不应大于5mm,归零差不宜大于1′;当采用经纬仪半测回测角时,测距的长度不应超过100m;同时施测细部标高时,垂直角范围应在±10°以内,并应观测1测回,测量仪器高和觇标高的取值精确至1mm;3)坐标及标高成果取值,均应精确至10mm,坐标展点误差不应大于图上0.3mm。

Ⅱ核查办法(1)核查有否城建规划部门提供的水准点及红线图。

(2)核查是否有工程定位测量记录。

Ⅲ核定原则凡出现下列情况之一,本项目核定为“不符合要求”。

(2)检查记录与施工规划红线图或与现场不符。

4.1.6.2 地基钎探记录Ⅰ基本要求和内容(1)对地质复杂的或重要的工程,对地基变形有特殊要求以及地基开挖后对地基土有疑义时,应根据设计要求或验槽磋商的意见进行钎探试验,并做好测试记录,钎探记录应填写清楚、真实,并有钎探记录人、施工员、项目技术负责人签字,钎探记录应附有打钎平面图以及钎探结果的分析。

(2)钎探打钎按平面图标定的钎探点顺序进行,记录每打入300mm (一步)深度的锤击数,填入地基钎探记录见质控(建)表4.1.6.2,钎探锤重、落距、钎径应符合规范规定。

(3)钎探完毕,要认真分析钎探记录,查明槽底以下土质的变化,分析孔深范围内基土坚硬程度是否均匀,如有异常需处理,应在打钎平面布点图上标明部位、区段、标高及处理方法。

施工层基线复核记录

施工层基线复核记录

施工层基线复核记录
一、依据
1、工程测量规范《GB 500026-2007)
2、建筑工程施工测量规程《DBJ 01-21-2005
3、高层建筑混凝土结构技术规程《JGJ3-2010》
二、适用
用于基础层施工放线和主体各施工层放线复核。

三、填写要求
1、施工基线复核是指根据设计施工图对现场轴线竖向控制线,各结构层墙柱轴线、墙柱边线、门窗位置线、楼层水平控制线(楼层+1.00mm)进行复测,以保证建筑物位置,轴线、标高的正确。

2、桩基础工程、地基基础工程及主体结构工程在轴线定位后均应进行基线复核,不得后补。

四、施工实施要求
1、基础施工放线:建筑物定位桩设定后,由施工单位的专业测量人员、施工现场负责人及监理共同对基础工程进行放线及测量复核(监理只要是旁站和验证),最后放出所有建筑的轴线的定位桩(根据建物大小也可依轴线间距放线),所有轴线定位桩是根据规划部门的定位桩(至少四个)及建筑物底层施工平面图进行放线,放线工具为经纬仪。

2、主体施工放线:基础工程施工出正负零后,紧接着就是主体一层、二层一直到封顶的施工及放线作业。

根据轴线定位桩及外引的轴线基准线进行施工放线。

用经纬仪将轴线打到建筑物上,在建筑的施工层面上弹出轴线,再根据轴线放出柱子、墙体等边线等。

五、允许偏差
六、填写示例
复测示意图:画简图,表示复测后平面位置、标高、轴线间隔距离尺寸、轴线编号及轴线偏差,在平面图右上角空白处画个方位图表示建筑物的朝向。

复测结果:用简洁文字表述复测的误差。

测量表格填写说明

测量表格填写说明

《工程定位测量记录》填写说明与依据一、表格解析1.提文时限定位完成后2d内提交2.填写要点(1)“工程名称”与施工图纸中的图签一致。

(2)“图纸编号”填写施工图纸编号,如总平面、首层建筑平面、基础平面。

(3)“施测日期、复测日期”按实际日期填写。

(4)“坐标依据、高程依据“是由测绘院或建设单位提供,应以市规划委员会打桩坐标为标准。

在填写时要写明点位编号,且与交桩资料中的点位编号一致。

(5)“使用仪器“栏应将经纬仪、水准仪等仪器的名称,型号、出厂编号标注清楚。

(6)“闭合差“一般应满足三级精度I<1/10000:h≤正负6根号nmm的要求(n为测站数)。

(7)“仪器测定日期”指由法定检测单位校准日期。

(8)“定位抄测示意图”具体要求:1)应将建筑物位置线,重要控制轴线、尺寸及指北针方向、现场标准水准点、坐标点、红线桩、周边原有建筑物、道路等采用适当比例会制在此栏内。

2)坐标、高程依据要标注引出位置,并标出它与建筑物的关系。

3)特殊情况下,可不按比例,只画示意图,但要标出主要轴线尺寸,同时须注明±0.000绝对高程。

(9)“抄测结果”栏必须填写复测的具体数字,不能只写“合格”或“不合格”,应根据监理单位要求由施工(测量)单位采用计算机打印。

(10)签字栏中“技术负责人”为项目总工;“专业测量负责人”为施测单位主管;“复测人”是指施测单位的上一级测量人员。

“施测人”是指定位仪器操作者。

二、填写依据1.规范名称《工程测量规范》(GB50026)2.相关要求(1)一般规定。

1)放线和基础施工测量的主要内容包括;建筑物的定位放线、桩基施工测量、基槽(坑)开挖中的放线与超平、建筑物的基础放线、±0.000一下的测量放线与超平等。

2)建筑物定位放线和基础施工测量前应收集以下测量成果资料。

①城市规划单位提供的城市测量平面控制点或建筑红线桩点、高程控制点。

②建筑场区平面控制网和高程控制网。

合肥市建筑工程质量验收综合表版

合肥市建筑工程质量验收综合表版

合肥市建筑工程质量验收综合表监督注册号工程名称建设单位名称监理单位名称设计单位名称勘察单位名称施工单位名称开/竣工日期/合肥市建筑质量安全监督站制关于新版质量验收综合表的使用说明为配合新版建筑工程施工质量验收规范在我市的贯彻实施,统一和规范我市房屋建筑工程质量的验收行为,根据中华人民共和国国家标准GB50300-2001《建筑工程施工质量验收统一标准》和安徽省建设厅建管【2002】259号文件《关于印发“安徽省房屋建筑工程和市政基础设施工程竣工验收与备案管理规定”的通知》规定,编制本综合表。

本综合表涵盖了从开工到竣工的整个建设过程中重要专业分项、主要分部及单位(子单位)工程质量的验收记录及结论,是工程质量归档资料的主干。

本表一式五份,由施工单位提供并保管。

工程竣工验收后,建设(监理)、施工、质监等单位各留存一份。

本综合表适用于合肥地区(含开发区)的房屋建筑工程的质量验收,原综合验收表同时废止。

本表与有关专业规范质量验收表、《工程质量竣工验收报告》等配套使用。

本综合表自二〇〇九年一月一日起使用。

本综合表具体内容由合肥市建筑质量安全监督站负责解释。

目录施工现场质量管理检查记录说明:本表由施工单位填写,总监理工程师(建设单位负责人)进行检查,并做出检查结论,符合要求后方可开工。

分部分项工程分包情况一览表说明:建设单位严禁支解发包。

计量、测量仪器的检定情况说明:本表可根据现场实际使用仪器情况填写,填写内容为仪器的生产厂家、规格型号、检测单位、检测报告编号和使用有效期等。

主要施工方案目录相应的施工方案。

设计方案专家论证记录2、专家与工程责任单位有相关利益着应回避。

施工方案专家论证记录2、专家与工程责任单位有相关利益着应回避。

深基坑支护工程验收记录专业分包单位应盖公章。

基槽(坑)验收记录说明:本表验收结论由建设(监理)单位根据验收时各方一致意见如实填写。

建设单位应盖章。

桩基工程验收记录说明:本表验收结论由建设(监理)单位根据验收时各方一致意见如实填写。

表格--书江西省质监站表格

表格--书江西省质监站表格

工程概况编工程项目施工管理人员名单施工现场质量管理检查记录开工日期:施工组织设计、施工方案审批表见证取样送检见证人授权书编号:试验单位资质等级计量认证报审表编号:开工报告竣工报告图纸会审记录编号:洽商记录编号:工地现场协调(例)会记录编号:设计交底记录编号:设计变更编号:设计核定单编号:技术交底记录编号:工程定位高程测量记录编号:基槽开挖测量记录编号:楼层平面放线记录编号:导线点、水准点测量复核记录工程轴线、定位桩、高程测量复核记录编号:钢材出厂合格证书和复试报告汇总表日期:第页共页水泥出厂合格证书、复试报告汇总表日期:第页共页砖(砌块)出厂合格证书、复试报告汇总表日期:第页共页外加剂产品合格证书、复试报告汇总表日期:第页共页装饰材料合格证书、复试报告汇总表日期:第页共页防水材料合格证书、复试报告汇总表日期:第页共页砂、石出厂合格证书及试验报告汇总表日期:第页共页混凝土试块见证取样记录编号:混凝土强度评定表编号:结构实体混凝土强度评定表编号:砂浆试块见证取样记录编号:砌筑砂浆试块强度统计、评定记录编号:日期:日期:编号:编号:编号:编号:工缝等细部做法隐蔽验收记录编号:编号:隐蔽验收记录编号:编号:编号:编号:编号:编号:编号:编号:编号:编号:编号:编号:编号:编号:编号:编号:编号:编号:。

基建项目档案归档内容

基建项目档案归档内容
长期
续附录A表
序号
归档文件
保存单位和保管用限
建设单位
施工单位
设计单位
监理单位
城建档案馆
6
钢管、钢结构安装及焊缝处理外观质量检查记录
长期
7
桩基础试(检)验报告
长期

8
工程物质选样送审记录
短期
9
进场物质批次汇总记录
短期
10
工程物质进场报验记录
短期
(六)
施工记录
1
地基与基槽验收记录

地基针探记录及针探位置图
1
工序工程质量评定记录
长期
长期
2
部位工程质量评定记录
长期
长期
3
分部工程质量评定记录
长期
长期

(十)
功能性试验记录
1
道路工程的弯沉试验记录
长期

2
桥梁工程的动、静载试验记录
长期

3
无压力管道的严密性试验记录
长期

4
压力管道的强度试验、严密性试验、通球试验等记录
长期

5
水池满水试验
长期

6
消化池气密性试验
长期

5
混凝土预制构件、管材、管件、钢结构构件等试验汇总表
长期

6
混凝土预制构件、管材、管件、钢结构构件等出厂合格证书和相应的施工技术资料
长期

7
厂站工程的成套设备、预应力混凝土张拉设备、各类地下管线井室设施、产品等汇总表
长期

8
厂站工程的成套设备、预应力混凝土张拉设备、各类地下管线井室设施、产品等出厂合格证书及安装使用说明

桩位测量定位记录

桩位测量定位记录

注:1、依据建设单位提供坐标控制点 J1、J4为基准点,弓I 测建筑物各轴线交点控制桩。

各转角控制点坐标见附图。

2、 经自检轴线偏差为 4mm 桩位定位偏差为土 20mm3、 控制点:轴线 2 交轴线 L,J1 坐标:X=3842758.968,Y=454462.128 ;轴线 2 交轴线 B,J4 坐标:X=3842677.968,Y=454462.128 ;4、 定位点:轴线 1 交轴线 R,A1 坐标:X=3842780.768,Y=454454.928 ;X=3842780.768,Y=454510.628 ;X=3842668.968,Y=454454.928 ;X=3842668.968,Y=454502.928 ;工程草图:见下图轴线13交轴线R,A2坐标: 轴线1交轴线A,A3坐标: 轴线11交轴线A,A4坐标:建设(监理)单位主测者:(章)施工单位主测者:(章)注:1、依据建设单位提供坐标控制点 J1、J4为基准点,弓I 测建筑物各轴线交点控制桩。

各转角控制点坐标见附图。

2、 经自检轴线偏差为 4mm 桩位定位偏差为土 20mm3、 控制点:轴线 2 交轴线 L,J1 坐标:X=3842758.968,Y=454462.128 ;轴线 2 交轴线 B,J4 坐标:X=3842677.968,Y=454462.128 ;4、 定位点:轴线 1 交轴线 R,A1 坐标:X=3842780.768,Y=454454.928 ;X=3842780.768,Y=454510.628 ;X=3842668.968,Y=454454.928 ;X=3842668.968,Y=454502.928 ;工程草图:见下图轴线13交轴线R,A2坐标: 轴线1交轴线A,A3坐标: 轴线11交轴线A,A4坐标:建设(监理)单位主测者:(章)施工单位主测者:(章)注:1、依据建设单位提供坐标控制点J1、J4为基准点,弓I测建筑物各轴线交点控制桩。

轴线标高复核

轴线标高复核
表-1
标高测设单位:毫米
轴线尺寸单位:毫米
工程部位
允许偏差
实测偏差
工程部位
允许偏差
实测偏差
工程部位
允许偏差
实测偏差
工程部位允许偏差实测来自差标高引测±5
楼板
±3
定位测量
±5
楼层轴线测设
±5
基槽平水桩
±10
阳台、QL模板
±5
基础轴线L≤30M
±5
楼层轴线相对误差
1/2000
墙基防潮层
±5
30<L≤60M
轴线标高复核记录
建设单位
广德县国有资产投资有限公司
工程名称
广德经济开发区东昇花园二期Ⅰ标段
复核部位
复核时间
复核平面图:轴线尺寸、轴线测设投点、标高线或平水桩、高程传递点、标高及轴线复核记录。
图中标注的“→”代表轴线偏移方向和实测位置,其数字代表实测偏差值;图中标注的“▽ ̄”代表标高实测位置,其数字代表实测偏差值。
±10
高程传递
±5
60<L≤90M
±15
定数杆
±3
L>90M
±20
地坪
±3
开间尺寸相对误差
1/2000
复核意见
技术负责人:质检员:年月日
表-2

建筑工程监理测量复核作业指导书

建筑工程监理测量复核作业指导书

建筑工程监理测量复核作业指导书1. 总则1.1 工程建设监理测量复核是针对工程建设施工阶段施工单位的测量成果及测量定位放线的原始数据的重新测量复核和验收。

通过监理单位的测量复核,力求确保基础数据的科学性和可靠性,保证工程建设的质量。

1.2 建筑工程监理测量复核作业指导书规定了监理测量复核程序、设备、人员资质管理要求及技术实施要点。

1.3 本作业指导书适用于建(构)筑物工程的监理测量复核作业指导,对市政及水工等项目应严格按照交通部和上海市政局的有关规定执行。

1.4 本作业指导书由公司总师室负责编制、发布、解释,并经总工程师批准后执行。

2. 监理测量复核作业依据1)《工程测量规范》(GB50026—93);2)《城市测量规范》(CJJ8—99);3)《建筑变形测量规程》(JGJ/T8—97);4)《上海市地基基础设计规范》CDGJ08—11—1999;5)《全球定位系统城市测量技术规程》CJJ73—97;6)专业测绘单位、设计部门及业主方所提供的测绘数据成果和特殊的技术要求以及规划部门出具的红线依据;7)施工设计图纸等。

3. 测量复核主要内容及原则规定3.1 测量复核主要内容3.1.1 人员资质、仪器设备、测量方案等审核1)审核施工单位测量人员人员配备及上岗证书;2)审核施工单位测量仪器检定证书(物证对应、检定时效等);3)审核施工单位施工测量方案。

3.1.2 控制点坐标、标高成果复核1)控制点平面坐标成果复核;2)控制点标高成果复核。

3.1.3 建(构)筑物施工轴线测量复核1)建(构)筑物定位灰线测量复核;2) 基础垫层上弹出的定位轴线测量复核;3)首层(标高±0.00面)结构定位轴线测量复核;4) 其它楼层定位轴线传递及层内轴线测量复核;5) 建(构)筑物特殊部位定位轴线测量复核。

3.1.4 桩位测量复核2) 基桩小样桩桩位测量复核;3) 基桩(竣工)桩位测量复核。

3.1.5 各楼层(包括±O.00面)标高引测复核3.1.6 垂直度测量复核1)建(构)筑物的垂直度测量复核;2)电梯井垂直度测量复核。

道路工程测量资料填写规范

道路工程测量资料填写规范

道路测量资料样表及填写说明Xxxxxxxx建设有限公司
Xxxxx工程测量报验申请表
工程测量复核表(样表2)
测量日期:报监理审核时间
测量成果图(样表3)
'.
测量定位成果表(样表4)
'.
.
沉降观测点、位移监测点平面位置布置图(样表5)
.
'. 沉降观测成果表(样表6)
桩竣工测量成果表(样表7)
工程编号:工程的三级编号工程名称:合同签署的工程名称共页第页
'.
测量平面控制网检测坐标对比表(样表8)
工程名称:检测时间:年月日
'.
.
测量控制网成果表(样表9)
位移观测成果表(样表10)
水准测量复核原始记录表(样表11)
(样表12)
注:复测报告应包括下列内容:
(1)复测方法、使用仪器和复测结果说明;
(2)测量仪器鉴定证书;
(3)复测结果汇总表(D-102、D-103)和复测记录(D-80.1、D-80.3);
(4)导线点、水准点布置图(D-80.9);
(5)精度计算书D-80.2;
(6)导线、水准点复测成果对照表(D-80.11、D-80.12)。

.
'. 桥面(梁、板)高程测量记录表(样表13)
工程名称:施测依据:编号:
(样表14)
标高测量成果表
工程名称:合同签署的工程名称施测内容:共页第页工程编号:工程的三级编号依据资料:放样过程中所涉及的图纸编号。

市政基础设施工程交工备案资料目录

市政基础设施工程交工备案资料目录
长期
长期


打桩记录
长期
长期


钻孔桩钻进记录及成孔质量检查记录
长期
长期


钻孔(挖孔)桩混凝土浇灌记录
长期
长期

构件设备安装和调试记录

钢筋混凝土大型预制构件、钢结构等吊装记录
长期
长期

厂(场)、站工程大型设备安装调试记录
长期
长期

预应力张拉记录

预应力张拉记录表
长期


预应力张拉孔道压浆记录
长期

道路面层压实度试验记录
长期

混凝土试块强度试验记录

混凝土配合比通知单
短期

混凝土试块强度试验报告
长期


混凝土试块抗渗、抗冻试验报告
长期


混凝土试块强度统计、评定录
长期

砂浆试块强度试验记录

砂浆配合比通知单
短期

砂浆试块强度试验报告
长期


砂浆试块强度统计评定记录
长期

钢筋(材)焊、连接试验报告
长期

桥梁工程的动、静载试验记录
长期

无压力管道的严密性试验记录
长期

压力管道的强度试验、严密性试验、通球试验等记录
长期

水池满水试验
长期

消化池气密性试验
长期

电气绝缘电阻、接地电阻测试记录
长期

电气照明、动力试运行记录
长期
