画定位轴线
定位轴线的标注法则
边柱的定位轴线
纵向定位轴线与柱的中心线重合或偏离中心线
二、建筑构件的尺寸 为保证建筑物构配件的设计、生产、安装等阶 段有关尺寸间的相互协调、应明确有关尺寸概 念、尺寸间的关系 1、标志尺寸 标志尺寸用以标注建筑物定位轴线之间的距离 （如跨度、柱距、层高等），以及建筑制品、 构配件、有关设备位置界限之间的尺寸。
2、构造尺寸 构造尺寸是建筑制品、构配件等生产的设计尺 寸。 3、实际尺寸 实际尺寸是建筑制品、建筑构配件等的实有尺 寸 标志尺寸不一定大于构造尺寸 构造尺寸=实际尺寸及允许偏差
震级与烈度的对应的关系
震级 震中烈度
1~2 1~2
3 3
4 4~5
5 6~7
6 不同烈度的破坏程度 地震烈度 1~2度 3度 4~5度 6度 7度 8度 9度 10度 11度
地面及建筑物受破坏的程度 人们一般感觉不到，只有地震仪才能记录 室内少数人感到轻微的振动 人们有不同程度的感觉，室内物件有些摆动和尘土掉落的现象 较老的建筑多数要被损坏，个别建筑有倒塌的可能，有时在潮湿松散的地面上，有细小裂缝出现，少数山 区发生土石散落。 家具倾覆破坏，水池中产生波浪，对坚固的住宅建筑有轻微的破坏，如墙上产生轻微的裂缝，抹灰层大片 的脱落，瓦从屋顶掉下来，工厂的烟囱上部倒下；严重的破坏陈旧的建筑物和简易建筑物，有时有喷砂冒 水现象 树杆摇动很大，甚至折断；大部分建筑遭到破坏；坚固的建筑物墙上产生很大裂缝而遭到严重的破坏 一般建筑物倒塌或部分倒塌；坚固的建筑物遭受的严重破坏，其中大多数变动不能用，地面出现裂缝，山 区有滑坡现象 建筑严重破坏，地面裂缝很多，湖泊水库有大浪出现；部分铁轨弯曲变形 建筑普遍倒塌，地面变形严重，造成巨大的自然灾害
定位轴线编号
横向编号应用阿拉伯数字，从左至右顺序编写， 纵向编号应用大写拉丁字母，从下至上顺序 编写 拉丁字母的I、O、Z不得用做轴线编号 如字母数字不够，可用AA、BB……或A1、B1 等标注。
施工图常用符号、图例大全
施工图常用符号、图例大全一、定位轴线1、作用定位轴线是施工中墙身砌筑、柱梁浇筑、构件安装等定位、放线的依据。
规定：主要承重构件，应绘制水平和竖向定位轴线，并编注轴线号；对非承重墙或次要承重构件，编写附加定位轴线。
2、定位轴线的编号1）横向定位轴线编号用阿拉伯数字，自左向右顺序编写；2）纵向轴线编号用拉丁字母（除I、O、Z），自下而上顺序编写。
平面图上定位轴线的编号，宜标注在图样的下方与左侧。
在两轴线之间，有的需要用附加轴线表示，附加轴线用分数编号。
3）对于详图上的轴线编号，若该详图同时适用多根定位轴线，则应同时注明各有关轴线的编号，如下图所示。
二、索引符号与详图符号1）详细表示某些重要局部，需要另绘制其详图进行表达。
2）对需用详图表达部分应标注索引符号，并在所绘详图处标注详图符号。
三、标高符号标高是标注建筑物高度方向的一种尺寸形式，以米为单位。
绝对标高：以青岛附近黄海平均海平面为零点测出的高度尺寸，它仅使用在建筑总平面图中。
相对标高: 以建筑物底层室内地面为零点测出的高度尺寸。
建筑标高: 指楼地面、屋面等装修完成后构件的表面的标高。
如楼面、台阶顶面等标高。
结构标高: 指结构构件未经装修的表面的标高。
如圈梁底面、梁顶面等标高。
四、引出线五、其他符号1、连接符号：对于较长的构件，当其长度方向的形状相同或按一定规律变化时，可断开绘制，断开处应用连接符号表示。
连接符号为折断线(细实线)，并用大写拉丁字母表示连接编号。
2、折断符号1）直线折断：当图形采用直线折断时，其折断符号为折断线，它经过被折断的图面。
2）曲线折断：对圆形构件的图形折断，其折断符号为曲线。

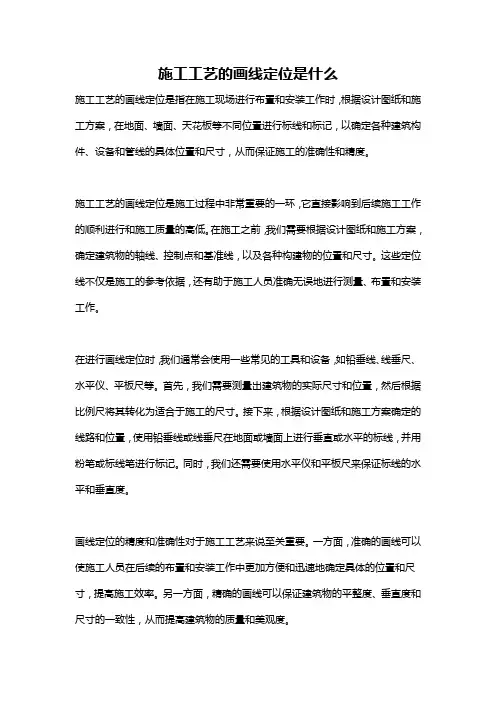

施工工艺的画线定位是什么
施工工艺的画线定位是什么施工工艺的画线定位是指在施工现场进行布置和安装工作时，根据设计图纸和施工方案，在地面、墙面、天花板等不同位置进行标线和标记，以确定各种建筑构件、设备和管线的具体位置和尺寸，从而保证施工的准确性和精度。
施工工艺的画线定位是施工过程中非常重要的一环，它直接影响到后续施工工作的顺利进行和施工质量的高低。
在施工之前，我们需要根据设计图纸和施工方案，确定建筑物的轴线、控制点和基准线，以及各种构建物的位置和尺寸。
这些定位线不仅是施工的参考依据，还有助于施工人员准确无误地进行测量、布置和安装工作。
在进行画线定位时，我们通常会使用一些常见的工具和设备，如铅垂线、线垂尺、水平仪、平板尺等。
首先，我们需要测量出建筑物的实际尺寸和位置，然后根据比例尺将其转化为适合于施工的尺寸。
接下来，根据设计图纸和施工方案确定的线路和位置，使用铅垂线或线垂尺在地面或墙面上进行垂直或水平的标线，并用粉笔或标线笔进行标记。
同时，我们还需要使用水平仪和平板尺来保证标线的水平和垂直度。
画线定位的精度和准确性对于施工工艺来说至关重要。
一方面，准确的画线可以使施工人员在后续的布置和安装工作中更加方便和迅速地确定具体的位置和尺寸，提高施工效率。
另一方面，精确的画线可以保证建筑物的平整度、垂直度和尺寸的一致性，从而提高建筑物的质量和美观度。
同时，画线定位还有助于控制施工质量和进度。
通过清晰明确的标线和标记，可以减少施工过程中的误差和纠纷，提早发现和解决问题，避免不必要的重复施工和调整，确保施工工作按照计划进行，提高施工的安全性和经济性。
此外，画线定位还可以提供必要的参考和记录，方便后续的检查和验收工作。
通过准确的定位和标记，我们可以轻松地对施工过程进行监督和评估，确保施工工艺的符合设计要求和规范标准，最大限度地减少施工质量问题的发生。
总结起来，施工工艺的画线定位是确保施工工作精确、准确和高质量的关键步骤。
它不仅是施工过程中的一项技术活动，更是一个需要综合考虑设计要求、施工方案、工艺要求和安全要求的复杂过程。

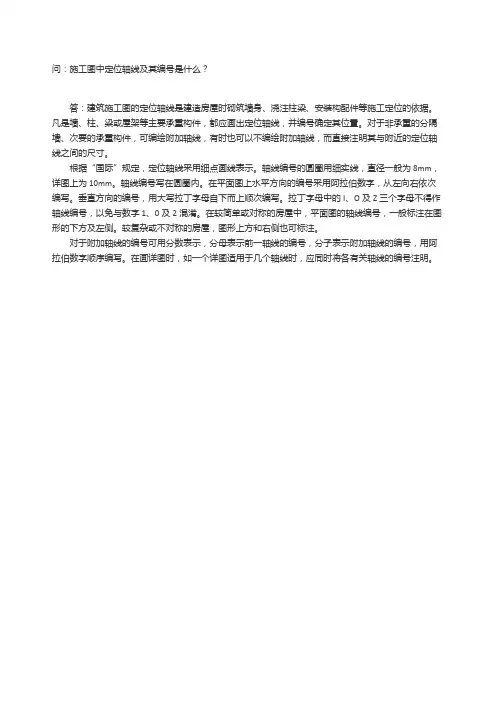

施工图中定位轴线
问：施工图中定位轴线及其编号是什么？
答：建筑施工图的定位轴线是建造房屋时砌筑墙身、浇注柱梁、安装构配件等施工定位的依据。
凡是墙、柱、梁或屋架等主要承重构件，都应画出定位轴线，并编号确定其位置。
对于非承重的分隔墙、次要的承重构件，可编绘附加轴线，有时也可以不编绘附加轴线，而直接注明其与附近的定位轴线之间的尺寸。
根据“国际”规定，定位轴线采用细点画线表示。
轴线编号的圆圈用细实线，直径一般为8mm，详图上为10mm。
轴线编号写在圆圈内。
在平面图上水平方向的编号采用阿拉伯数字，从左向右依次编写。
垂直方向的编号，用大写拉丁字母自下而上顺次编写。
拉丁字母中的I、O及Z三个字母不得作轴线编号，以免与数字1、0及2混淆。
在较简单或对称的房屋中，平面图的轴线编号，一般标注在图形的下方及左侧。
较复杂或不对称的房屋，图形上方和右侧也可标注。
对于附加轴线的编号可用分数表示，分母表示前一轴线的编号，分子表示附加轴线的编号，用阿拉伯数字顺序编写。
在画详图时，如一个详图适用于几个轴线时，应同时将各有关轴线的编号注明。
1-建筑施工图的符号规定解析
22 25
图册编号 页号
（不同图上）
（用标准图集）
详图索引标志
剖面详图，被剖切部位粗实线，引出线表示剖切后投 影方向
详图符号：直径为14毫米的粗实线圆，细实线水平直径及编号。
5 （详图与基本图在一张上） 零件、钢筋、杆件、设备的编号
5 2
详图编号 基本图所在页号
（详图与基本图不在一张上）
四、引出线
• 室外整平标高和一般标高 • 标高标注方法 • 几个标高同时标注
标高的分类
• 标高按基面的选定情况可分为绝对标高和相对标高 • 绝对标高：把青岛附近黄海的平均海平面定为标高的零 点，以此为基准的标高称为绝对标高 • 相对标高：如果施工图中的标高全用绝对标高，不但数 字繁琐，且各部位高差不容易得出，因此常把底层室内 地面作为基准面，以此引出的标高为相对标高。一般除 总平面图外，都采用相对标高
• 三、详图符号和索引符号 工程图中某一局部无法表达清楚时，通常放大单独绘制，称 为详图，为便于查找和对照阅读，通常用索引符号和详图符号 表示基本图与详图的关系。 索引符号：直径为10毫米的细实线圆，细实线水平直径和引 出线及编号。 8 详图编号
（同一张图上）
12 14
详图编号 详图所在图图号
98J6
文字说明
五、对称符号
• 当建筑物或构筑物的图形对称时，可只绘出图形 的一半并在图形的对称中心处画出对称符号，另 一半图形可省去。 • 细点划线，平行线的长度为6～10㎜，间距为2～3 ㎜，且在对称两侧长度相等。
六、图形折断符号
• 较长的构件，如沿长度方向的形状一致 或按一定规律变化，可断开省略绘制， 断开处用折断线表示 • 折断线一般采用细实线绘制
（文字说明）
画法几何
相贯线是两立体表面的共有线，是由一系列共有点组成的。
透视图中的消失现象：人们在观看周围的景物是的近大远小，并且最终消失于一点的现象。
直线的灭点：某条直线的灭点，即是与该直线平行的视线与画面的交点。
真高线：当前垂线位在画面上，其透视为线段本身，反映真实高度，我们把这种位在画面上的铅垂线的透视为真高线。
至现在透视图中消失的规律是空间相互平行的直线，其透视必然消失于一个共同的灭点。
建筑师法：画透视图最基本的也是最常用的画法，就是运用直线在透视图中的消失特性，求出直线的灭点，再用视线迹点法求出物体上某些点的透视，从而作出物体的透视图。
平面立体的表面展开：平面立体的表面都是多边形，因此画平面立体的表面展开图，就是依次画出各多边形的实形。
图纸的幅面是指图纸本身的大小规格。
图幅为A3的幅面尺寸是297mm*420mm字体：字体工整、笔画清楚、间隔均匀、排列整齐。
尺寸标注包括尺寸界线、尺寸线、尺寸起止符号和尺寸数字及尺寸单位等内容。
基本视图：物体在基本投影面上的投影称为基本视图。
镜像投影：假想在平行于物体的某个表面，设置一个镜面，镜面中则呈现出该物体的像。
按照镜中的像用正投影法来绘制图样，这种方法称为镜像投影法。
剖视图：用假想平面剖切物体，将处在观察者和剖切面之间的部分移去，而将其余部分向投影面投射所得到的图形称为剖视图。
断面图：假想用剖切面将物体的某处切断，仅画出该剖切面与物体接触部分的图形，称为断面图。
钢筋混凝土结构主要是通过立面图，断面图和钢筋详图等，表达构件的形状、大小及钢筋配置情况。
房屋施工图分为：建筑施工图、结构施工图、设备施工图。
建筑施工图主要包括的图样有：建筑总平面图、建筑平面图、建筑立面图、建筑剖面图、建筑详图。
结构施工图主要包括结构设计说明，基础图、结构布置图、构件详图、节点构造详图及预埋件图等。
结构布置图的作用是表示每层的梁、板、柱、墙承重构件的平面布置。
组合体尺寸分为定形尺寸（确定各基本体形状和大小的尺寸.）、定位尺寸（确定各基本体之间相对位置的尺寸.）和总体尺寸（总体尺寸是指组合体的总长度、总宽度和总高度的尺寸）。
工程制图基本知识与技能
不同比例 的视图应 加以标注
17
§1－1《技术制图》国家标准的基本规定
三、字体（GB/T 14691-1993） （一）基本规定
1. 图样中书写的汉字、数字和字母都必须做到： 字体工整、笔画清楚、 间隔均匀、排列整齐。
2. 字体高度(字号)尺寸系列为:
20, 14, 10, 7, 5, 3.5, 2.5mm 3. 汉字应写成长仿宋体字，其高度h不应小于3.5 ㎜； 宽：高≈2/3
大小用其夹角的正切来表示。
即： 斜度=g =H/L=1:n
30度, 1个字高 斜度符号： 线宽h/10
1:n
H
L
与斜度方向一致
1：5
C C 3 B 4
斜度线的两种作图方法：
C
求作过点C的斜线，
A
1： 5
A
B
1 A
2B§1－3 源自何作图2.锥度——正圆锥底圆直径与圆锥高度之比。 例. 求作底圆直径Ф 30，高60， 锥度为1：2.5的锥台 指 引 线
7
7
(机件名称)10号
（图样代号）7号 比例 重量 共 张 第 张 1：1
§1－1《技术制图》国家标准的基本规定
二、比例
图样的比例是指图中图形与实物相应要素 的线性尺寸之比。
绘 图 时 采 用 的 比 例
种 类 原值比例 放大比例 缩小比例
比 1:1 5:1 510n:1 1:2 1:210n
连接线段：
R5、R6 、R4
60°
平面图形的作图步骤：
1. 画定位轴线： 36、8、25、60° 2. 画已知线 Ø10、 R10、R18、R5、R50 3. 画中间线 4. 画连接线 R5、R6 、R4
平面图的绘制步骤
.
一．平面图的绘制步骤
第一步：画定位轴线
第二步：画墙身。
定位窗位置、画门窗洞等
第三步：画门窗、楼梯等细部
第四步：画尺寸线，标高符号样图索引符号等
最后注写尺寸，标高数字和有关说明等
二、立面图的绘制步骤
第一步：定室外地坪线，外墙轮廓线及屋顶线
第二步：顶门窗位置，画门窗洞、窗台等
第三步：画各细室
第四步:标注轴线与标高，写图名、比例及文字说明
三、剖面图的绘制步骤：
第一步：定轴线、室内地坪线、楼面及顶棚线、屋顶线，画内外墙身。
第二步：定门窗、画门洞、梁板、雨蓬等
第三步：画门窗等细部。
第四步：注标高尺寸、写图名比例等。
如有侵权请联系告知删除，感谢你们的配合！
精品。
施工图纸定位轴线
施工图纸定位轴线1、定位轴线应用0.25b线宽的单点长画线绘制。
2、定位轴线应编号，编号应注写在轴线端部的圆内。
圆应用0.25b线宽的实线绘制，直径宜为8mm～10mm。
定位轴线圆的圆心应在定位轴线的延长线上或延长线的折线上。
3、除较复杂需采用分区编号或圆形、折线形外，平面图上定位轴线的编号，宜标注在图样的下方及左侧，或在图样的四面标注。
横向编号应用阿拉伯数字，从左至右顺序编写；竖向编号应用大写英文字母，从下至上顺序编写(图8.0.3)。
图8.0.3 定位轴线的编号顺序4、英文字母作为轴线号时，应全部采用大写字母，不应用同一个字母的大小写来区分轴线号。
英文字母的I、O、Z不得用作轴线编号。
当字母数量不够使用时，可增用双字母或单字母加数字注脚。
5、组合较复杂的平面图中定位轴线可采用分区编号(图8.0.5)，编号的注写形式应为“分区号——该分区定位轴线编号”，分区号宜采用阿拉伯数字或大写英文字母表示；多子项的平面图中定位轴线可采用子项编号，编号的注写形式为“子项号——该子项定位轴线编号”，子项号采用阿拉伯数字或大写英文字母表示，如“1-1”、“1-A”或“A-1”、“A-2”。
当采用分区编号或子项编号，同一根轴线有不止1个编号时，相应编号应同时注明。
图8.0.5 定位轴线的分区编号6、附加定位轴线的编号应以分数形式表示，并应符合下列规定：（1）两根轴线的附加轴线，应以分母表示前一轴线的编号，分子表示附加轴线的编号，编号宜用阿拉伯数字顺序编写；（2）1号轴线或A号轴线之前的附加轴线的分母应以01或0A表示。
7、一个详图适用于几根轴线时，应同时注明各有关轴线的编号(图8.0.7)。
图8.0.7 详图的轴线编号8、通用详图中的定位轴线，应只画圆，不注写轴线编号。
9、圆形与弧形平面图中的定位轴线，其径向轴线应以角度进行定位，其编号宜用阿拉伯数字表示，从左下角或—90°(若径向轴线很密，角度间隔很小)开始，按逆时针顺序编写；其环向轴线宜用大写英文字母表示，从外向内顺序编写(图8.0.9-1、图8.0.9-2)。
制图员(土建)高级理论知识试卷
制图员（土建）高级理论知识试卷一、单项选择题（第1题～第160题。
选择一个正确的答案，将相应的字母填入题内的括号中。
每题0.5分，满分80分。
）1．职业道德是指从事一定职业的人们在职业实践活动中所应遵循的职业原则和规范，以及与之相应的( )、情操和品质。
A、企业标准B、道德观念C、公司规定D、工作要求2.( )就是要不断学习，勇于创新。
A、爱岗敬业B、注重信誉C、团结协作D、积极进取3.( )是指一个人在政治思想、道德品质、知识技能等方面所具有的水平。
A、基本素质B、讲究公德C、职业道德D、个人信誉4．制图国家标准规定，( )尺寸应优先选用5种基本幅面尺寸。
A、图框格式B、图纸幅面C、标题栏D、图框线5．某图纸上字体的宽度为52mm，则该图纸是选用的( )号字体。
A、3B、5C.7 D、96．同一建筑图样中，若粗线的线宽为1mm，则中等线宽为( )。
A、0.6mmB、0.5mm C. 0.4mm D. 0.3mm7．在建筑施工图中，( )用中虚线绘制。
A、不可见轮廓线B、不可见管道C、排水管道D、给水管道8．两段点画线相交处应是( )。
A、线段交点B、间隙交点C、空白点D、任意点9．图样中所注的尺寸，为该图样所示物体的( )，否则应另加说明。
A、留有加工余量尺寸B、最后完工尺寸C、加工参考尺寸D、有关测量尺寸10.尺寸线终端形式有箭头和( )两种形式。
A、圆点B、圆圈C、直线D、斜线11.下列叙述正确的是( )。
A、标注球面直径时，一般应在Φ巾前加注“S”B、标注球面半径时，一般应在R前加注“球”C、标注锥面直径时，一般应在Φ前加注“S”D、标注柱面直径时，一般应在Φ前加注“S”12.铅芯有软、硬之分，( )。
A、“H”表示软，“B”表示硬B、“B”表示软，“H”表示硬C、“R”表示软，“Y”表示硬D、“Y”表示软，“R”表示硬13．铅芯削磨形状为( )的铅笔用于画粗实线。
A、柱形B、锥形C、球形D、矩形14.( )尺头内侧边紧靠图板左边，三角板任意边靠紧丁字尺尺身上边，便可利用三角板的另外两边画出垂直线或倾斜线。
建筑施工图的表示方法 (1)
第二章 建筑施工图的表示方法一、定位轴线及编号定位轴线应用细点划线绘制，编号应注写在轴线端部的圆内。
圆应用细实线绘制，直径为8mm ，详图上可增加为10mm 。
定位轴线圆的圆心，应在定位轴线的延长线上或延长线的折线上。
平面图上定位轴线的编号，宜标注在图样的下方与左侧圆内。
横向编号应用阿拉伯数字，从左至右顺序编写，竖向编号应用大写汉语拼音字线，从下至上顺序编写，见下图。
定位轴线编号方法拉丁字母的I 、O 、Z 不得用做轴线编号。
如字母数量不够时，可增用双字母或单字母加数字注脚（如A A 或A 1）或附加轴线编号。
附加轴线编号用分数形式表示。
分母表示前一轴线的编号，分子表示附加轴线的编号，用阿拉伯数字顺序编写，如下图所示。
12011表示2号轴线以后附加的第1根轴线表示1号轴线之前附加的第1根轴线表示号轴线之前附加的第1根轴线表示C号轴线以后附加的第2根轴线10A C 2附加定位轴线的编号组合较复杂的平面图中定位轴线也可采用分区编号（如下图），编号的注写形式应为“分区号——该分区编号”。
分区号采用阿拉伯数字或大写拉丁字母表示。
轴线的分区编号圆形平面图中定位轴线的编号，其径向轴线宜用阿拉伯数字表示，从左下角开始，按逆时针顺序编写；其圆周轴线宜用大写拉丁字母表示，多外向内顺序编写。
圆形平面定位轴线的编号二、剖切符号剖视的剖切符号应由剖切位置线及投射方向线组成，均应以粗实线绘制。
剖切位置线的长度宜为6～10mm ；投射方向线垂直于剖切位置线，长度应短于剖切位置线，宜为4～6mm 。
绘制时，剖视的剖切符号不应与其他图线相接触。
剖视剖切符号的编号宜采用阿拉伯数字，按顺序由左至右、由下至上连续编排，并应注写在剖视方向线的端部。
需要转折的剖切位置线，应在转角的外侧加注与该符号相同的编号。
剖视剖切符号断面的剖切符号应只用剖切位置线表示，并应以粗实线绘制，长度宜为6～10mm ，编号宜采用阿拉伯数字，按顺序边续编排，并应注写在剖切位置线的一侧，编号所在的一侧应该断面的剖视方向。
定位轴线的画法及要求
定位轴线是在制图和设计中常用的工具，它通常用于确定和定义图形和对象的位置和方向。
以下是画定位轴线的基本步骤和要求：
确定需要画定位轴线的对象。
在开始画定位轴线之前，必须先确定需要定位的对象，并对其进行测量。
确定参考点。
选择一个对象上的一个点作为参考点，以便可以基于该点来建立其他定位轴线。
通常情况下，参考点被选为对象的中心点，但也可以是其他重要点。
画出基准线。
从参考点出发，沿着对象的某个方向画一条基准线。
基准线应该与对象的特定特征或边缘对齐，以确保其他轴线的准确性。
画出其他轴线。
基于基准线，画出需要的其他定位轴线。
通常情况下，需要画出垂直于基准线的轴线，以便确定对象的位置和方向。
标记轴线。
用符号或数字标记每条轴线，以便能够识别其作用和方向。
在画定位轴线时，需要遵循一些要求，以确保其准确性和可读性：
定位轴线应该清晰可见，以便能够方便地识别和使用。
定位轴线应该与对象对齐，并标明其作用和方向。
定位轴线应该使用符号或数字进行标记，并在绘图上进行解释。
定位轴线应该准确地反映对象的位置和方向，以便在设计和制造过程中能够保证精度和一致性。
总之，画定位轴线是制图和设计中非常重要的步骤，它能够提高制造精度和效率，但需要按照要求进行，以确保其准确性和可读性。
楼板轴线表示方法
楼板轴线表示方法可以采用以下几种常见的方式：
1. 平面图上的轴线标注：在建筑平面图上，通过绘制直线来表示楼板的轴线位置。
通常使用粗实线或虚线来绘制，可以在轴线上方或下方标注相应的编号或文字说明，以便识别不同的楼板。
2. 剖面图上的轴线标注：在建筑剖面图上，可以绘制与楼板平行的横向直线来表示楼板的轴线位置。
类似于平面图的方式，可以使用实线或虚线，并在轴线上方或下方标注编号或文字说明。
3. 轴线表格：另一种表示楼板轴线的方法是通过制作轴线表格。
表格中列出了各个楼层的轴线位置和编号，可以清晰地展示整个建筑的楼板布置情况。
4. 三维模型中的轴线表示：在建筑的三维模型中，可以使用虚拟的轴线来表示楼板的位置。
这样可以通过旋转、缩放或隐藏轴线来查看或编辑楼板的布置。
以上是一些常见的楼板轴线表示方法，具体选择哪种方式取决于设计需求和工程图纸的要求。
1。
建筑制图与识图基础知识
A4立式幅面
图纸的标题栏（简称图标）和会签栏的位置、尺寸及内容如下图所示。
（二）、 图线的分类
1、实线——表示实物的线；b 0.41.2mm
2、虚线——表示实物被遮挡或辅助用线； 3、点划线——表示物体中心线或轴线。
（三）、比例
图样的比例，应为图形与实物相对应的线型尺寸之比。 比例的大小是指其比值的大小 比例宜注写在图名的右侧，字的基准应取平； 比例的字高宜比图名的字高小一号或二号.
标高数字应注写在标高符号的左侧或右侧。
（4）在图样的同一位置需表示几个不同标高时，标高 数字可按右图d的形式注写。
标高 标高
绝对标高 在我国绝对标高是以青岛附近黄海平均海平面为零点，以 次为基准的标高。
相对标高 相对标高一般是以新建建筑物底层室内主要地面为基准的标 高。
建筑标高 建筑标高是指建筑构件经装修、粉刷后最终完成面的标高
建筑识图基础知识
建筑工程图
预备知识
一、形体的视图
用正投影原理绘制三面投影图，是表达形体的基本方法。 建筑工程制图中，通常把建筑形体或组合体的三面投影图称为三面视图（简称三视
图）。
在生产实践中，仅用三视图有时难以将复杂形体的外部形状和内部结构完整、清晰
的表达出来。为了便于绘图和读图，需增加一些投影图。
剖切符号 剖切符号应由剖切位置线和投射方向线组成。
剖切位置线 就是剖切平面的积聚投影，它表示了剖切平面的剖切位置，剖切位
置线用两段粗实线绘制，长度宜为6~10mm。 投射方向线（又叫剖视方向线） 是画在剖切位置线外端且与剖切位置线垂直的
两段粗实线，它表示了形体剖切后剩余部分的投影方向，其长度应短于剖切位
设计过程包括两个阶段： 初步设计阶段 根据使用单位提出的设计要求、技术条件，进行初步设计 技术设计阶段 大型的、比较复杂的工程采用。 施工图设计阶段 解决各种实用和技术问题，供施工单位进行施工
施工测量员系列（一）——建筑物定位与轴线放样
施工测量员系列（一）——建筑物定位与轴线放样建筑工程的施工测量任务是按照设计的要求，把建筑物的位置测设到地面上。
包括建筑物定位放线、基础工程施工测量、主体结构施工测量、二次围护施工测量等。
一、工程建筑物定位1．根据建筑方格网定位开工前，当地规划部门一般会给定一个坐标点及红线，且待建建筑会与红线平行或者垂直。
此时则可根据建筑物的坐标点和红线，用直角坐标法测设。
如图1-1，建筑物定位点为A，B，C，D，根据各点的坐标值可以计算出AB＝a和AD＝b，a，b分别为建筑物的长、宽，以及MA′，B′N′，和AA′，BB′的距离值。
测设定位点的具体步骤如下所述：1）在方格网点M上安置经纬仪，照准N点，沿视线方向用钢尺量取MA′得A′点，量取A′B′＝a得B′点，然后由B′点沿视线方向量取B′N长度以作校核。
2）移动经纬仪于A′点，照准N点，也称后视N点，向左测设90°，沿这个垂直方向量取A′A得A点，然后量取建筑物的宽度b得D点。
3）安置经纬仪于B′点，同法定出B，C点。
4）校核应用钢尺丈量AB，CD及AD，BC的长度，检查其是否等于建筑物的设计值a和b。
检测距离，其值与设计长度的相对误差不应超过1/2000。
2．根据与原有建筑物的关系定位在建筑区内新建或者扩建建筑物时，一般设计图上都给出新建筑物与已建建筑物或者道路中心线的相互位置关系，如图1-2所示。
拟建建筑物轴线AB在已建建筑物轴线MN的延长线上，可用延长直线法定位，如图1-2（a）。
具体操作步骤如下：第一步，作MN的平行线M′N′，即沿已建建筑物PM与QN墙面向外拉细线，量出MM′＝NN′＝a，由此可以在地面上定出M′和N′两点；第二步，在M′点安置经纬仪照准N′点，在其视线方向按照图纸所给定的NA和AB距离值，从N′点用钢尺量距依次定出A′，B′两点；第三步，分别在A′和B′点上安置经纬仪，测设90°，于相应的垂线上测设给定距离值a，AC和a，BD，从而定出A，C点和B，D点。
CAD绘制编辑轴线(5-6)
图2.29
7．修剪轴线
（1）单击【修改】工具栏上的【修剪】图标或在命令行输入“Tr”
并按Enter键，启动【修剪】命令。
① 在选择对象或 <全部选择>：提示下，左键单击5轴线上的任意位 置，5轴线变虚。注意，该步骤所选择的对象是剪切边界，即下面将以5
轴线为剪切边界，来修剪E、F轴线。
② 在选择要修剪的对象，或按住 Shift 键选择要延伸的对象，或 [栏选(F)/窗交(C)/投影(P)/边(E)/删除(R)/放弃(U)]：提示下，将光 标移至E、F轴线上，在5轴线左边的任意位置单击鼠标左键，这样就以5 轴线为边界将E、F轴线位于5轴线左侧的部分剪掉了，结果如图2.30所示。
入“42600”后按Enter键。
④ 在指定下一点或 [放弃(U)]：提示下，按Enter键结束line命令。这样就 画出一条长度为42600mm的水平线，如图2.22所示。Enter键，启动绘制直线命令。
特别提示： 上面用方向长度的方法绘制出了A轴线，其中线的绘制方向依靠 打开【正交】功能并向右拖动光标来指定；线的长度依靠键盘输入 来指定。这是最常用的一种绘制直线的方法。
4、如果不小心将不该剪的轴线剪掉了，可以在【剪切】命令执行中
马上输入“U”，取消上次剪切操作，并可以重新选择新的被剪切对象。
改图层的开关、加锁和冻结等图层特性。
图2.21
(2) 单击【绘图】工具栏上的【直线】图标或在命令行输入“L”后按 Enter键，启动绘制直线命令。
① 在_line 指定第一点：提示下，在绘图区域左下角的任意位置单击鼠标左 键，将该点作为A轴线的左端点，移动光标则会发现一条随着光标移动而移动的 橡皮条。 ② 单击状态栏上的【正交】按钮或按F8键(F8为【正交】功能的快捷键)，打 开【正交】功能，这样光标只能沿水平或垂直方向拖动。 ③ 在指定下一点或 [放弃(U)]：提示下，水平向右拖动光标，并在命令行输
工程制图与识图阶段性作业及答案
工程制图与识图(高起专)阶段性作业1多选题1. 图样上的尺寸包括 _________ (5分)(A) 尺寸界线(B) 尺寸线(C) 尺寸起止符号(D) 尺寸数字参考答案：A,B,C,D2. 绘制工程图样有三种方法，分别是______________ (5分)(A) 徒手绘图(B) 尺规绘图(C) 计算机绘图(D) 素描参考答案：A,B,C3. 在绘图的过程中，可能会用到的工具有 ________________ (5分)(A) 丁字尺(B) 曲线板(C) 皮尺(D) 三棱尺参考答案：A,B,D4. 分规的作用是_________ (5分)(A) 绘制线段(B) 量取线段(C) 等分线段(D) 画圆和圆弧参考答案：B,C判断题5. 当直线或者平面平行于投影面时，其投影反映实长或实形，这体现了正投影法的实形性。
(5分)正确错误参考答案：正确解题思路：6. 正面投影与水平投影的长度相等，左右对正；正面投影与侧面投影的高度相等，上下平齐；水平投影与侧面投影宽度相等，前后对应。
即“长对正，高平齐，宽相等”。
(5分)正确错误参考答案：正确解题思路：7. 从下图中可以知道，直线AB平行于CD （5分）正确错误参考答案：正确解题思路：8. 由下图可以看出，直线AB和CD相互平行。
（5分）正确错误参考答案：错误解题思路：9. 已知A点坐标为（10, 15，8）,B点坐标为（15,5,12 ），贝U A点在B点的上方。
（5分）正确错误参考答案：错误解题思路：10. 如下如所示，根据直线AB与投影面的相对位置可以看出AB为正平线。
（5分）正确错误参考答案：正确解题思路：11. 如图所示，判断直线AB和CD的重影点的可见性是否正确。
（5分）正确错误参考答案：正确解题思路：12. 如下图，可知直线AB CD的重影点的标识是错误的。
（5分）正确错误参考答案：错误解题思路：填空题13. 工程上常用的有—⑴—和⑵两类投影法。
（5分）（1）.参考答案：中心投影法⑵.参考答案：平行投影法14. 平行投影法中，根据投影方向与投影面之间的几何关系，有⑶和⑷两种投影法，其中—（5）___ （投影法）在工程上应用最广。
建筑施工图的识读
0
100
Y
B
0 Y
测量坐标定位法
建筑坐标定位法
总平面图的图示内容
1．新建建筑物所处的地形。 2．新建建筑物的位置。 3．新建建筑物的室内外标高。 4．相邻原有建筑物、拆除建筑物的位置或范围。 5．附近的地形、地物等。 6．指北针或风向频率玫瑰图。 7．绿化规划和管道布置。 8. 道路（或铁路）和明沟等的起点、变坡点、转折点、 终点的标高与坡向箭头。
1
2
平面图
3
1:100
120 250
1130
建筑平面图上标注的尺寸均为未经装饰的结构表面尺寸。
建筑占地面积为首层外墙外边线所包围的面积。 使用面积是指建筑物各层平面布置中可直接为生产或生
活使用的净面积总和。 建筑面积是指各层建筑外墙结构的外围水平面积之和。
包括使用面积、辅助面积和结构面积。
内部尺寸 尺寸 外部尺寸 说明房间的净空大小和室内的门窗洞、孔洞、墙厚和固定设 备（如厕所、盥洗室等）的大小位置。
9．详图索引符号；
10．施工说明等。
（1）底层平面图
不但要图示本层的房间布置及墙、柱、门窗等构配件的位 置、尺寸以外，还要图示与本建筑有关的台阶、散水、花池 及垃圾箱等的水平外形图。 （2）二层或二层以上楼层平面图
不但要图示本层的房间布置及墙、柱、门窗等构配件的 位置、尺寸以外，还要图示下面一层的雨篷、窗楣等构件水 平外形图。 （3）屋顶平面图
标准图集——建筑施工图中“建筑详图”采用国家和 地方制定的标准详图做法，并将做法汇总成册的图样。
三、建筑总平面图
内容和用途
内容： 建筑总平面图是采用俯视投影的图示方 法，绘制新建房屋所在基地范围内的地形、地 貌、道路、建筑物、构筑物等的水平投影图。 用途：建筑总平面图是新建房屋定位、土方施 工以及绘制水、暖、电等管线总平面图和施工 总平面图的依据。
绘制建筑平面图的步骤
任务实施 ——绘制住宅楼立面图
打开已经绘制好的该住宅楼底层平面图，然后关闭或冻结其中 该案例的具体操作过程见本书配套光盘 “视 不需要参照的图层，如“尺寸标注”和“轴线”等图层，接着创建 频”>“ch07”文件夹>“7-2-r1. exe”文件 所需图层，并 利用“直线”、 “构造线”等 命令参照平面 图绘制立面图 的主要轮廓 及门窗的位 置，最后绘 制门窗的立 面图 。
任务一 绘制建筑平面图
1
建筑平面图概述
2
绘制建筑平面图的步骤
任务实施
一、建筑平面图概述
建筑平面图通常按层数绘制平面图，有几层就应画几个平 面图，并在所绘图的下方注以相应的图名，如一层（通常称为
底层）平面图、二层平面图……顶层平面图。如果除一层和顶
层外，其余中间层的平面布置、房间分隔和大小完全相同，则 可用一个平面图表示，图名为“X-X层平面图”或“标准（中 间）层平面图”。
任务实施 ——绘制住宅楼剖面图
在平面图和立面图的基础上确定剖面图的位置，然后利用辅助 线确定剖面图中各墙体的主要轴线及门窗洞口位置，接着依次绘制 墙体、门、窗、楼 板，最后绘制楼梯、 雨篷台阶等细部结 构并标注尺寸。
该案例的具体 操作过程见本 书配套光盘“视 频”>“ch07”文 件夹>“7-3-r1. exe”文件
二、绘制建筑平面图的步骤
在AutoCAD中绘制建筑平面图的总体思路是先整体、后局部，
其主要的绘图步骤如下。 ① 创建图层。 ② 绘制定位轴线。用点画线绘制主要的轴线，形成轴线网格。 ③ 绘制平面图。先沿定位轴线绘制外墙体，然后再依次绘制内 墙、柱子、门窗洞口，以及门窗、阳台、楼梯和其他局部细节 等。其中，墙体和窗子可用“多线”命令绘制，门和楼梯可单 独绘制，然后再将其复制到所需位置。 ④ 绘制其他局部细节。根据绘图需要绘制其他细节，如卫生间、 盥洗间等。Leabharlann 任务二绘制建筑立面图
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
附图1
3 建筑平面图
3.1 建筑平面图的形成与作用
建筑平面图是假象用一水平剖切平面从建筑窗 台上一点剖切建筑，移去上面的部分，向下所作的 正投影图，称为建筑平面图，简称平面图。如图8.2 所示是建筑平面图的形成。
建筑平面图反映建筑物的平面形状和大小、内 部布置、墙的位置、厚度和材料、门窗的位置和类 型以及交通等情况，可作为建筑施工定位、放线、 砌墙、安装门窗、室内装修、编制预算的依据。
2.2.2 建筑总平面图的图示内容
（1）图名、比例。 （2）新建建筑所处的地形。 （3）新建建筑的具体位置，在总平面图中应详 细地表达出新建建筑的定位方式。 （4）注明新建房屋底层室内地面和室外整平地
（5）相邻有关建筑、拆除建筑的大小、位置或
（6）附近的地形、地物等，如道路、河流、水沟、 池塘、土坡等。
（7）指北针或风向频率玫瑰图。在总平面图中 通常画有带指北针的风向频率玫瑰图（风玫瑰）， 如图8.1所示，用来表示该地区常年的风向频率和房 屋的朝向。风玫瑰图是根据当地多年平均统计的各 个方向吹风次数的百分数，按一定比例绘制的，风 的吹向是指从外吹向中心。
（8）绿化规划和给排水、采暖管道和电线布置
图8.1 风向频率玫瑰图
图8.2 建筑平面图的形成
3.2 建筑平面图的图示方法
一般房屋有几层，就应有几个平面图。 一般房屋有底层平面图、标准层平面图、顶层 平面图即可，在平面图下方应注明相应的图名及采 用的比例。 因平面图是剖面图，因此应按剖面图的图示方 法绘制，即被剖切平面剖切到的墙、柱等轮廓用粗 实线表示，未被剖切到的部分如室外台阶、散水、 楼梯以及尺寸线等用细实线表示，门的开启线用中 粗实线表示。
第10章、建筑施工图
本章提要
施工图首页的内容，即图纸目录、设计说明、工程做
建筑详图的内容与识读方法，主要有墙身详图、楼梯 详图、卫生间详图等。
施工图首页
1.1 图纸目录
图纸目录是查阅图纸的主要依据，包括图纸的 类别、编号、图名以及备注等栏目。
图纸目录一般包括整套图纸的目录，应有建筑 施工图目录、结构施工图目录、给水排水施工图目 录、采暖通风施工图目录和建筑电气施工图目录。
2 总平面图
2.1 建筑总平面图的形成和用途
将新建工程四周一定范围内的新建、拟建、原有和拆 除的建筑物、构筑物连同其周围的地形、地物状况用水 平投影方法和相应的图例所画出的图样，即为总平面图
主要表示新建房屋的位置、朝向、与原有建筑物的 关系，以及周围道路、绿化和给水、排水、供电条件等 方面的情况，作为新建房屋施工定位、土方施工、设备 管网平面布置，安排在施工时进入现场的材料和构件、 配件堆放场地、构件预制的场地以及运输道路的依据。
2.3 建筑总平面图的识读
下面以某商住楼总平面图为例说明建筑总平面图 的识读方法。如附图1所示
（1）了解图名、比例。 （2）了解工程性质、用地范围、地形地貌和周 围环境情况。 （3） （4）了解新建建筑的平面形状和准确位置。 （5）了解新建房屋四周的道路、绿化。
（6）了解建筑物周围的给水、排水、供暖和供 电的位置，管线布置走向。
3.5.1 一层平面图的识读
下面以某商住楼一层平面图为例说明建筑平面图 的读图方法（参见附图3
（1） （2） （3） （4）了解建筑的平面布置。 （5）
（6）了解建筑中各组成部分的标高情况 （7） （8） （9）了解各专业设备的布置情况
附图3
3.5.2 其他楼层平面图的识读
建筑平面图常用的比例是1∶50、1∶100或 1∶200，其中1∶100使用最多。
建筑平面图的方向宜与总平面图的方向一致， 平面图的长边宜与横式幅面图纸的长边一致。
3.3 建筑平面图的图示内容
（1）表示所有轴线及其编号，以及墙、柱、墩
（2）表示出所有房间的名称及其门窗的位置、
（3）注出室内外的有关尺寸及室内楼地面的标
在表中对各施工部位的名称、做法等详细表达 清楚，如采用标准图集中的做法，应注明所采用标 准图集的代号、做法编号，如有改变，在备注中说 明。
详细内容参见书末附图中某商住楼工程做法表。
1.4 门窗表
门窗表是对建筑物所有不同类型的门窗统计后 列成的表格，以备施工、预算需要。
在门窗表中应反映门窗的类型、大小、所选用 的标准图集及其类型编号，如有特殊要求，应在备 注中加以说明。
表8.1(见P93)是某商住楼施工图图纸部分目录。
1.2 设计说明
建筑设计说明是施工图样的必要补充，主要是 对图样中未能表达清楚的内容加以详细的说明，通 常包括工程概况、建筑设计的依据、构造要求以及 对施工单位的要求。
详细内容参见书末附图中某商住楼的建筑设计 说明。
1.3 工程做法表
工程做法表主要是对建筑各部位构造做法用表 格的形式加以详细说明。
（11）屋顶平面图上一般应表示出女儿墙、檐 沟、屋面坡度、分水线与雨水口、变形缝、楼梯间、 水箱间、天窗、上人孔、消防梯及其他构筑物、索 引符号等。
3.4 建筑平面图中的图例符号
建筑平面图是用各种图线和图例符号表示，国 标中规定了常用的图例符号，如表8.3所示(详见P100)。
3.5 建筑平面图的识读
2.2 建筑总平面图的图示方法与图示内容
2.2.1 建筑总平面图的图示方法
总平面图是用正投影的原理绘制的，图形主要是 以图例的形式表示，总平面图的图例采用《总图制 图标准》（GB/T 50103—2001）规定的图例，表 8.2(见P95)是部分常用的总平面图图例符号。
图线的宽度b，应根据图样的复杂程度和比例， 按《房屋建筑制图统一标准》（GB/T 50001—2001） 中图线的有关规定执行。
（4）表示电梯、楼梯的位置及楼梯上下行方向 及主要尺寸。
（5）表示阳台、雨篷、台阶、斜坡、烟道、通 风道、管井、消防梯、雨水管、散水、排水沟、花
（6）画出室内设备，如卫生器具、水池、工作 （7）表示地下室、地坑、地沟、墙上预留洞、 （8）在底层平面图上还应画出剖面图的剖切符
（9） （10）综合反映其他工种如水、暖、电、煤气 等对土建工程的要求：各工种要求的水池、地沟、 配电箱、消火栓、预埋件、墙或楼板上的预留洞等
