定位轴线基本概念

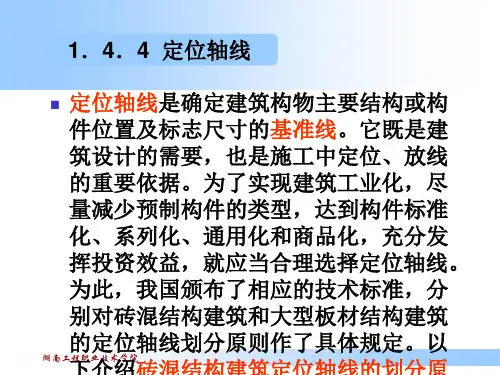

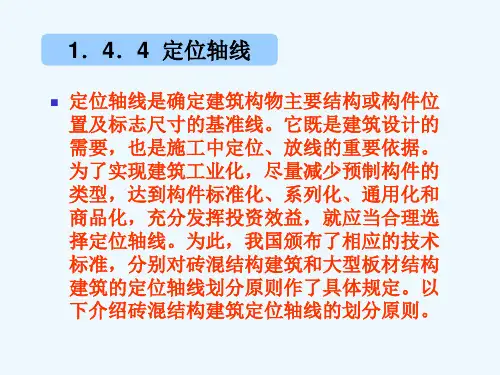

定位轴线基本概念

.砖混结构建筑定位轴线的划分原则:

1 •砖墙的平面定位轴线

a. 承重外墙的定位轴线

•眾层与應罐厚丰飼 bjg 辰与瑛底塩厚羽日冋

承重外墙定位轴线

b. 承重内墙的定位轴线

■It 1

in

6

■、底总走位祐劭!中分圖身

承重内墙的定位轴线

c. 非承重墙定位轴线：

d. 带壁柱外墙定位轴线

定位轴线与墙内缘重合 定位轴线与墙外缘重合

2.变形缝处的砖墙平面定位轴线

a. 当变形缝处一侧为墙体，另一侧为墙垛时的定位轴线

"1

，-1

>

0 ■内醐主时 b 外弱枉的

t ai 0 b 外腿UBl 十

III VJ 1/7

b. 双面墙的定位轴线

双面墙的定位

c. 带连系尺寸的双墙定位

一面为墙，一面为墙垛的定位带连系尺寸的双墙定位

3.高低层分界处的墙体定位轴线。

Pit m tn "7?F

高低层分界处不设变形缝时的定位

4.底层框架结构的定位轴线

'ii Lt （L ）审D Pj-L/t s 中用mi 迦I

5.

砖墙的竖向定位

■ ■ L,B 匕

砖墙的竖向定位

.定位轴线的编号

一幢建筑在平面上是由许多道墙体围合而成的，往往还有相当数量的柱子参与建筑平面空间的构成。为了设计和施工的方便，有利于不同专业人员的交流，定

位轴线通常需要编号

图1-19C^W维的分X*8号(b)

定位轴线的分区编号

温馨提示：

1.常用专业名词

横向：指建筑物的宽度方向。

纵向：指建筑物的长度方向。

横向轴线：平行于建筑物宽度方向设置的轴线，用以确定横向墙体、柱、梁、

基础的位置。

纵向轴线：平行于建筑物长度方向设置的轴线，用以确定纵向墙体、柱、梁、

基础的位置。

开间：两相邻横向定位轴线之间的距离。

进深：两相邻纵向定位轴线之间的距离

层高：指层间高度，即地面至楼面或楼面至楼面的高度。

净高：指房间的净空高度，即地面至顶棚下皮的高度。它等于层高减去

楼地面厚度、楼板厚度和顶棚高度。

建筑高度：指室外地坪至檐口顶部的总高度。

建筑朝向：建筑的最长立面及主要开口部位的朝向。

建筑面积：指建筑物外包尺寸的乘积再乘以层数，由使用面积、交通面积和结构面积组成。

使用面积：指主要使用房间和辅助使用房间的净面积。

交通面积：指走道、楼梯间和门厅等交通设施的净面积。

结构面积：指墙体、柱子等所占的面积。
