MC
水泥砂浆地 1地 1 面 水泥砂浆地 2地 2 面
水泥砂浆防 3 地 3 潮地面
水泥砂浆防 4 地 4 潮地面
细石混凝土 5 地 5 地面
细石混凝土 6 地 6 防潮地面
LX YLZF 1.20厚1：2水泥砂浆抹面压实赶光 2.素水泥浆一道 3.60厚C15混凝土垫层 4.素土夯实，压实系数大于等 0 1.20厚1：2水泥砂浆抹面压实赶光 于0.9 2.素水泥浆一道 3.60厚C15混凝土垫层 4.300厚3：7灰土夯实或150厚 小毛石灌M5水泥砂浆 5.素土夯实，压实系数大于等于 0 0.9 1.20厚1：2水泥砂浆抹面压实赶光 2.素水泥浆一道 3.35厚C15细石混凝土 4.1厚合成高分子防水涂料 5. 刷基层处理剂一道 6.20厚1：3水泥砂浆找平 7.素水 泥一道 8.60厚C15混凝土垫层 9.素土夯实，压实系数 0 大于等于0.9 1.20厚1：2水泥砂浆抹面压实赶光 2.素水泥浆一道 3.35厚C15细石混凝土 4.1厚合成高分子防水涂料 5. 刷基层处理剂一道 6.20厚1：3水泥砂浆找平 7.素水 泥一道 8.60厚C15混凝土垫层 9.300厚3：7灰土夯实 或150厚小毛石灌M5水泥砂浆 10.素土夯实，压实系数 0 大于等于0.9 1.40厚C20细石混凝土，表面撒1：1水泥砂子随打随抹 光 2.素水泥浆一道 3.60厚C15混凝土垫层 4.300厚 3：7灰土夯实或150厚小毛石灌M5水泥砂浆 5.素土夯 0 实，压实系数大于等于0.9 1.40厚C20细石混凝土，表面撒1：1水泥砂子随打随抹 光 2.1厚合成高分子防水涂料 3.刷基层处理剂一道 4.20厚1：3水泥砂浆抹平 5.素水泥一道 6.60厚C15混 凝土垫层 7.300厚3：7灰土夯实或150厚小毛石灌M5水 0 泥砂浆 8.素土夯实，压实系数大于等于0.9
L06J002图集 建筑做法
L06J002图集建筑做法简介本文档将介绍L06J002图集中的建筑做法。
建筑做法是指在图纸上呈现出来的建筑设计与施工方法。
本文档将详细介绍各种常见的建筑做法，并提供示例图纸和详细说明。
目录1.混凝土浇筑2.砖石结构3.木结构4.钢结构5.屋顶建造6.窗户和门的安装混凝土浇筑混凝土浇筑是建筑中常见的施工方式之一，它通过将水泥、砂子、骨料和水按一定比例混合制成混凝土，并借助模板将混凝土倒入指定区域。
混凝土浇筑需要注意施工过程中的振动和平整，并在浇筑后进行养护。
以下是混凝土浇筑的主要步骤：1.准备模板：根据设计图纸的要求，制作适当大小和形状的模板，确保其能够保持混凝土的形状和尺寸。
2.混合材料：按照混凝土配比要求，将水泥、砂子、骨料和适量的水进行充分混合。
3.浇筑混凝土：将混合好的混凝土倒入模板中，确保填充到设计要求的位置，并使用振动器进行振动以排除空气和保证混凝土的密实性。
4.平整表面：使用刮板等工具将混凝土表面平整，确保其符合设计要求。
5.养护混凝土：在浇筑后的几天内，对混凝土进行养护，保持其充分湿润，以确保混凝土的强度和耐久性。
以下是混凝土浇筑的示意图：示意图混凝土浇筑示意图混凝土浇筑示意图砖石结构砖石结构是一种常见的建筑结构类型，它通过将砖块按照一定的方式砌筑而成。
砖石结构通常能够提供较好的抗震性能和耐久性。
以下是砖石结构的主要步骤：1.砖块选择：选择适合的砖块，根据设计要求的尺寸和性能来选用。
2.砌筑墙体：根据设计图纸，在地基上进行墙体的砌筑。
使用砂浆将砖块粘结在一起，并使用水平仪和垂直仪来保证墙体的水平和垂直。
3.加固墙体：根据设计要求，使用钢筋等加固材料对墙体进行加固，提升其抗震性能。
4.砌筑洞口和门窗：根据设计要求，在墙体上留出洞口和门窗的位置，并进行精确的砌筑。
以下是砖石结构的示意图：示意图砖石结构示意图砖石结构示意图木结构是一种常见的建筑结构类型，它以木材为主要构件，通常用于轻型建筑和住宅建筑。
LJ山东省建筑做法内容
备
1、路基碾压 实系数＞95% 预制混凝 2、200 厚小 毛石灌 M2 .5 混合 路6
块路面 3、30 厚 合层 4、495×495×100 预制 C25 混凝 块，干 灌缝，缝宽不大于 10
适用于停 场.场地坡度 1 -2%,坡向排水 或沟
路7 路8 路9 路 10
1、《屋面工程 术规范》GB502 07-94
2、本国集所用 107 胶，均可用其 胶粘剂代 。
2、《建 地面 计规范》GB500 37-96
五、施工 求：应严 按国家现行施工 及验收规范
3、《建 地面工 程施工及验 收规范》GB502 09-95 施工，根据建 工 程质量检验 评定标准验收。
础上进行 编。本图集出 后，原图集 LJ 102 停
9、顶棚 10、外墙面 11、屋面 12、粉刷 13、油
止使用。
漆、14、涂料。
一、适用范围：
四、材料选用 求：
本图集适用 于般工业 工用建 。 二、 计依据：
1、 计人选用 的材料应是经过国家 证的监测 门检验合 的产品。
计工程 遇湿陷性黄 地基时， 计人应 行处理。
8、《建 安 工 程质量检验 评定标准》GBJ30 0-88 3、油漆涂料 照《新型建 材 料手册》、《建 材
9、《建 工程质 量检验评定 标准》GBJ30 1-88
料手册》（第二 ）等其 有 资料。
三、 计内容：
4、本图集除 明者外，应遵照国家 现行的有 标本图集
4、《建 计 火规范》GBJ16 -87
六、其 ：
L06J002建筑作法图集03
坡 1
水泥砂浆坡道
7
205 坡
坡 2
水泥
7
207 坡
坡 4
水泥砂浆（带礓碴）坡道
7
208 坡
坡 5
水泥砂浆（带礓碴）坡道
7
209 坡
坡 6
细石混凝土（带礓碴）坡道
7
210 坡
坡 7
防滑地砖坡道
7
211 坡
坡 8
广场砖坡道
7
Page 1
JZZF06

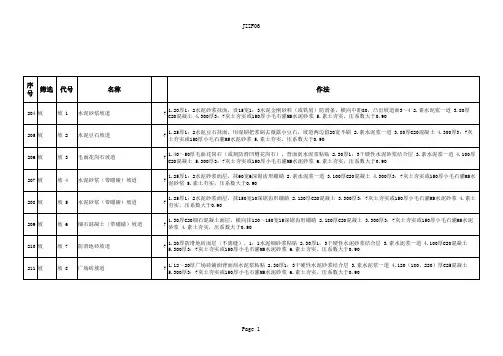

1.坡道尺寸由设计人定，并在施工图中注明；2.用 于人行坡道 1.坡道尺寸由设计人定，并在施工图中注明；2.用 于人行坡道 1.坡道尺寸由设计人定，并在施工图中注明；2.用 于人行坡道；3.花岗石背面及四周边应满涂防污剂 1.坡道尺寸由设计人定，并在施工图中注明；2.用 于人行坡道 1.坡道尺寸由设计人定，并在施工图中注明；2.用 于人行坡道 1.坡道尺寸由设计人定，并在施工图中注明；2.用 于人行坡道 1.坡道尺寸由设计人定，并在施工图中注明；2.用 于人行坡道 1.坡道尺寸由设计人定，并在施工图中注明；2.用 于室外汽车坡道；3.120厚用于2T电瓶车、1T叉车 、2.5T载重汽车，180厚用于4T载重汽车、2T叉 车，220厚用于8T载重车、5T叉车
JZZF06
序 筛选 号
204 坡
代号
名称
作法
1.20厚1：2水泥砂浆抹面，设15宽1：3水泥金刚砂粒（或铁屑）防滑条，横向中距80，凸出坡道面3～4 2.素水泥浆一道 3.80厚 C20混凝土 4.300厚3：7灰土夯实或150厚小毛石灌M5水泥砂浆 5.素土夯实，压系数大于0.90 1.25厚1：2水泥豆石抹面，用湿刷把浆刷去微露小豆石，坡道两边留20宽不刷 2.素水泥浆一道 3.80厚C20混凝土 4.300厚3：7灰 土夯实或150厚小毛石灌M5水泥砂浆 5.素土夯实，压系数大于0.90 1.40～50厚毛面花岗石（或刻防滑凹槽花岗石），背面刮水泥浆粘贴 2.30厚1：3干硬性水泥砂浆结合层 3.素水泥浆一道 4.100 厚C20混凝土 5.300厚3：7灰土夯实或150厚小毛石灌M5水泥砂浆 6.素土夯实，压系数大于0.90 1.25厚1：2水泥砂浆面层，抹60宽6深锯齿形礓碴 2.素水泥浆一道 3.100厚C20混凝土 4.300厚3：7灰土夯实或150厚小毛石灌M5 水泥砂浆 5.素土夯实，压系数大于0.90 1.25厚1：2水泥砂浆面层，抹150宽10深锯齿形礓碴 2.120厚C20混凝土 3.300厚3：7灰土夯实或150厚小毛石灌M5水泥砂浆 4.素 土夯实，压系数大于0.90 1.30厚C20细石混凝土面层，横向抹120～150宽15深锯齿形礓碴 2.180厚C20混凝土 3.300厚3：7灰土夯实或150厚小毛石灌M5水泥 砂浆 4.素土夯实，压系数大于0.90 1.20厚防滑地砖面层（不离缝），1：1水泥细砂浆粘贴 2.30厚1：3干硬性水泥砂浆结合层 3.素水泥浆一道 4.100厚C20混凝土 5.300厚3：7灰土夯实或150厚小毛石灌M5水泥砂浆 6.素土夯实，压系数大于0.90 1.12～20厚广场砖铺面背面刮水泥浆粘贴 2.30厚1：3干硬性水泥砂浆结合层 3.素水泥浆一道 4.120（180、220）厚C25混凝土 5.300厚3：7灰土夯实或150厚小毛石灌M5水泥砂浆 6.素土夯实，压系数大于0.90
121779_L06J002建筑作法(完美版)
地20
1
2 22厚松木毛地板（板上下面满刷氟化钠防腐剂） 40×60木龙骨中距400（架空用40×40×20木垫块与木龙骨钉牢，垫块中距 3 400与基层固定），40×60横撑中距800（龙骨、垫块、横撑满刷防腐剂及 防火涂料）
地21
钛金不锈钢 覆面地板防 潮地面
4 50厚C15混凝土基层随打随抹平 5 1厚合成高分子防水涂料 6 刷基层处理剂一道 7 60厚C20细石混凝土垫层随打随抹 8 300厚3：7灰土夯实或150厚小毛石灌M5水泥砂浆 9 素土夯实，压实系数大于等于0.9 1 8～25厚装饰玻璃板，专用胶粘贴，铝合金或钛金不锈钢板压边条收口 2 刷封闭底漆一道 3 20厚1：2.5水泥砂浆抹平 4 60厚C15混凝土垫层 5 300厚3：7灰土夯实或150厚小毛石灌M5水泥砂浆 6 素土夯实，压实系数大于等于0.9 1 8～25厚装饰玻璃板，专用胶粘贴，铝合金或钛金不锈钢板压边条收口 2 22厚松木毛地板（板上下面满刷氟化钠防腐剂）
返回
名称
做 1 20厚1：2水泥砂浆抹面压实赶光 2 素水泥浆一道 3 60厚C15混凝土垫层 4 素土夯实，压实系数大于等于0.9 1 20厚1：2水泥砂浆抹面压实赶光 2 素水泥浆一道
法
地 1
水泥砂浆 地面
地 2
水泥砂浆 地面
3 60厚C15混凝土垫层 4 300厚3：7灰土夯实或150厚小毛石灌M5水泥砂浆 5 素土夯实，压实系数大于等于0.9 1 20厚1：2水泥砂浆抹面压实赶光 2 素水泥浆一道 3 35厚C15细石混凝土 4 1厚合成高分子防水涂料
1
地22
装饰玻璃板 地面
40×60木龙骨中距400（架空用40×40×20木垫块与木龙骨钉牢，垫块中距 3 400与基层固定），40×60横撑中距800（龙骨、垫块、横撑满刷防腐剂及 防火涂料） 4 50厚C15混凝土基层随打随抹平 地23 装饰玻璃板 防潮地面 5 1厚合成高分子防水涂料 6 刷基层处理剂一道 7 60厚C20细石混凝土垫层随打随抹 8 300厚3：7灰土夯实或150厚小毛石灌M5水泥砂浆 9 素土夯实，压实系数大于等于0.9 1 刷地板涂料（地板产品已带油漆者无此道工序），打蜡上光 2 50（100）×18厚硬木平（或企）口席纹拼花地板，膏状建筑胶粘剂粘贴 40×60木龙骨中距400（架空用40×40×20木垫块与木龙骨钉牢，垫块中距 3 400与基层固定），40×60横撑中距800（龙骨、垫块、横撑满刷防腐剂及 防火涂料） 4 50厚C15混凝土基层随打随抹平 5 1厚合成高分子防水涂料 6 刷基层处理剂一道 7 60厚C20细石混凝土垫层随打随抹
L96J002
砂浆勾缝
屋 55
1. 现浇钢筋混凝土屋面板 2. 1:10水泥水碎矿渣或炉渣找坡2%最薄处120厚 3. 30厚1:2.5水泥砂浆找平 4. 5厚(一层)高聚物改性沥青防水卷材防水层(SBS、APP) 花岗石停车屋面 5. 25厚1:2水泥砂浆保护层 6. 50厚C20防水细石混凝土φ8@150双向配筋,6×6m分 格,缝宽15,油膏嵌缝 7. 25厚1:3水泥砂浆粘贴50 厚毛面花岗石板,3×3m留10宽缝,1:1
1. 现浇钢筋混凝土屋面板,结构找坡3% 2. 40厚C20防水细石混凝土(内掺混凝土膨胀剂与防水 剂)φ6@200双向配筋,细石混凝土与混凝土屋面板间用 防水密封材料封牢
屋 52 种植屋面
L06J002做法图集(地面、墙面、屋面、踢脚线做法)
名称 水泥砂浆地 面
地 1
地 2
水泥砂浆地 面
地 3
水泥砂浆防 潮地面
地 4
水泥砂浆防 潮地面
做法说明 1.20厚1：2水泥砂浆抹面压实赶光 2.素水泥浆一道 3.60厚C15混凝土垫层 4.素土夯实，压实系数大于等于0.9 1.20厚1：2水泥砂浆抹面压实赶光 2.素水泥浆一道 3.60厚C15混凝土垫层 4.300 厚3 ：7 灰土夯实或150 厚小毛石灌M5水泥砂 浆 5.素土夯实，压实系数大于等于0.9 1.20厚1：2水泥砂浆抹面压实赶光 2.素水泥浆一道 3.35厚C15细石混凝土 4.1厚合成高分子防水涂料 5.刷基层处理剂一道 6.20厚1：3水泥砂浆找平 7.素水泥一道 8.60厚C15混凝土垫层 9.素土夯实，压实系数大于等于0.9 1.20厚1：2水泥砂浆抹面压实赶光 2.素水泥浆一道 3.35厚C15细石混凝土 4.1厚合成高分子防水涂料 5.刷基层处理剂一道 6.20厚1：3水泥砂浆找平 7.素水泥一道 8.60厚C15混凝土垫层 9.300 厚3 ：7 灰土夯实或150 厚小毛石灌M5水泥砂 浆 10.素土夯实，压实系数大于等于0.9
磨光花岗石石板表面加工的品种 有：镜面、光面、粗磨面、麻面 （豆光）、条纹面（豆光）、条纹 面（斧光）等规格，有设计人定， 并在施工图中注明
地18
1.20厚碎拼石板，板背面刮水泥浆粘贴，稀水泥 浆（或彩色水泥浆）擦缝 2.30厚1：3干硬性水 碎拼石板地 泥砂浆结合层 3.素水泥浆一道 4.60厚C15混凝 面 土垫层 5.300厚3：7灰土夯实或150厚小毛石灌 M5水泥砂浆 6.素土夯实，压实系数大于等于0.9
地 7
1.50厚C25彩色耐磨混凝土随打随抹 2.素水泥浆 彩色耐磨混 一道 3.60厚C15混凝土垫层 4.300厚3：7灰土夯 凝土地面 实或150厚小毛石灌M5水泥砂浆 5.素土夯实，压 实系数大于等于0.9
L06J002图集
06系列山东省建筑标准设计图集建筑工程做法图集号：L06J002山东省标准设计办公室编中国建筑工业出版社电子版制作：陈令县山东省建设厅鲁建设字[2006]19号关于批准《建筑工程作法》等五项图集为山东省标准设计的通知各市建委（建设局）、省直有关部门：根据山东省建筑标准设计编制计划，由威海市建筑设计研究院主编的《建筑工程做法》（图集号：L06J002）、青岛市建筑设计研究院主编的《地下室防水》（图集号：L06J301）、山东省建筑设计研究院主编的《阳台》（图集号：L06J103）、《蒸压加气混凝土砌块建筑构造》（图集号：L06J125）和《采暖系统及散热器安装》（图集号：L06N902）五项省标准设计现已完成。
经审查，以上五项图集达到标准设计深度和质量要求，现批准为山东省标准设计，于2007年1月1日起施行。
原《建筑做法说明》（图集号：L96J002）、《地下室防水》（图集号：L96J301）、《阳台》（图集号：LJ108）、《加气混凝土砌块墙体构造》（图集号：L96J125）、《采暖系统及散热器安装》（图集号：L90N902）同时作废。
二○○六年十二月二十九日.目录---------------------------------------------------2设计总说明------------------------------------------2道路、广场、停车场道路、广场、停车场说明------------------------3混凝土、沥青混凝土路面彩色压印混凝土、卵石路面碎拼花岗石、混凝土透水砖、彩色透水混凝土路面彩色透水混凝土路面、混凝土（重载地砖）、广场砖地面彩色水泥砖、剁斧花岗石、混凝土透水砖、杆草地坪地面散水散水坡道说明细石混凝土、水泥砂浆、花岗石、毛面花岗石散水坡道水泥砂浆、水泥豆石、毛面花岗石坡道水泥砂浆、细石混凝土（带礓碴）坡道防滑地砖、广场砖坡道地面地面、楼面说明水泥砂浆（防潮）地面细石混凝土、彩色耐磨混凝土（防水地面）彩色水泥自流平涂料、环氧涂层、环氧地面漆自流平地面现浇水磨石（防水）地面地面砖（防水）地面磨光花岗石、大理石（防潮）地面碎拼石板（防潮）地面钛金不锈钢覆面地砖（防潮）地面装饰玻璃（防潮）地面单（双）层长条硬木地板地面强化复合木地板、双导层软木地板地面环保亚麻地板、复合塑胶地板地面塑胶地板、橡胶地板地面水泥砂浆低温热水辐射采暖地面地面砖低温热水辐射采暖地面强化复合木地板低温热水辐射采暖地水泥砂浆低温热水辐射采暖防水地面地面砖低温热水辐射采暖防水地面不发火水泥砂浆（防潮）、不发火细石混凝土地面防静电活动地板、耐油细石混凝土防水、耐酸瓷板地面楼面水泥砂浆、细石混凝土（防水）楼面彩色耐磨混凝土（防水）楼面彩色水泥自流平涂料、环氧涂层、环氧地面漆自流平楼面现浇水磨石（防水）楼面地面砖（防水）楼面磨光花岗石、大理石（防水）楼面钛金不锈钢覆面地砖楼面装饰玻璃楼面单层长条硬木地板楼面双层长条硬木地板楼面强化复合木地板、双导层软木地板楼面双导层软木地板楼面环保亚麻地板、复合塑胶地板楼面塑胶、橡胶地板楼面水泥砂浆、地面砖低温热水辐射采暖楼面强化复合木地板低温热水辐射采暖楼面水泥砂浆低温热水辐射采暖防水楼面地面砖低温热水辐射采暖防水楼面不发火水泥砂浆（防潮）、不发火细石混凝土楼面防静电活动地板、耐油细石混凝土防水、耐酸瓷板楼面踢脚踢脚、墙裙、内墙面、顶棚说明水泥砂浆、面面踢脚面砖踢脚磨光花岗石、大理石踢脚磨光花岗石（大理石）、钛金不锈钢覆面砖踢脚钛金不锈钢覆面砖、装饰玻璃板踢脚装饰玻璃板、成品木踢脚（成品）木踢脚环保亚麻地板踢脚复合塑胶地板踢脚塑胶地板踢脚橡胶地板踢脚不发火水泥砂浆踢脚墙裙水泥、混合砂浆墙裙油漆墙裙面砖墙裙耐酸瓷板墙裙内墙水泥砂浆、混合砂浆抹面内墙混合砂浆抹面、麻刀石灰抹面内墙麻刀石灰抹面、粉刷石膏罩面内墙刮腻子涂料、壁纸内墙壁纸内墙.壁纸、胶合板内墙塑料装饰板内墙塑料装饰扣板内墙铺贴铝塑板内墙软包内墙装饰玻璃内墙面砖防水内墙大理石（花岗石）内墙大理石、花岗石（防水）内墙大理石防水、8K不锈钢内墙装饰吸声板、穿孔胶合板吸声内墙粘贴矿棉吸声板内墙顶棚刮腻子、麻刀灰、水泥砂浆、混合砂浆涂料顶棚混合砂浆油漆、贴壁纸顶棚、纸面石膏板吊顶纸面石膏板吊顶装饰石膏板、硅酸钙板吊顶硅酸钙板、胶合板、PVC板吊顶铝塑板、铝合金扣板吊顶铝合金条板吊顶铝合金方板铝板方格栅吊顶金属花格栅、金属挂片吊顶粘贴矿棉吸声板顶棚、矿棉吸声板吊顶矿棉吸声板吊顶、穿孔胶合板吸声吊顶不采暖地下室顶板保温顶棚外墙外墙面说明清水墙、清水墙刷色、水泥砂浆外墙水刷石、涂料外墙涂料、面砖外墙面砖、陶瓷锦砖（马塞克）外墙现喷硬泡聚氨酯复合保温、粘贴聚苯板薄抹灰保温涂料外墙贴砌聚苯板复合保温、现浇无网（有网）聚苯板复合保温涂料外墙胶粉聚苯颗粒保温涂料外墙、现喷硬泡聚氨酯、贴砌聚苯板复合保温面砖外墙现浇无（有）网聚苯板复合保温、胶粉颗粒保温面砖外墙屋面屋面说明平瓦坡屋面小青瓦坡屋面琉璃瓦坡屋面油毡瓦坡屋面彩色波形沥青瓦、单层彩色压型钢板、双层彩色现场复合夹芯板坡屋面水泥砂浆平屋面细石混凝土刚性防水平屋面细石混凝土平屋面干铺仿石砖上人平屋面彩色水泥砖上人平屋面防滑地砖上人平屋面倒置式水泥砂浆平屋面倒置式细石混凝土刚性防水平屋面广场砖停车平屋面配筋混凝土停车平屋面通风平屋面种植平屋面混凝土通车平屋面地下室地下室防水说明地下室卷材防水地下室卷材防水、地下室有机防水涂料防水地下室有机防水涂料防水地下室复合防水涂料涂料说明调和漆、清漆、丙烯酸漆、木地板油漆木地板油漆、金属面油漆、金属面磁漆、防火涂料防火涂料、乳胶漆彩色花纹等涂料仿蘑菇花岗石、无机（高分子）建筑外墙、合成树脂幕墙装饰涂料合成树脂幕墙装饰涂料附录附录相关技术资料（一）~（四）设计总说明本图集是在《建筑做法说明》L96J002的基础上进行修编的。
L06J002建筑作法图集03
屋13
双层彩色现场复合夹 1.防水型单层压型钢板 2.檀条，中距见结构设计 3.75厚玻璃丝棉或岩棉 4. 芯板坡屋面 装饰型单层压型钢板与防水型单层压型钢板现场复合 5.承重结构
1.25厚1：2.5水泥砂浆抹平压光1×1m分格，密封胶嵌缝 2.隔离层（干铺玻纤 布或低强度等级砂浆）一道 3.防水层：a.1.2厚合成高分子防水卷材，b.4厚 高聚物改性沥青防水卷材，c.2厚合成高分子防水涂料，d.3厚高聚物改性沥青 屋14 水泥砂浆平屋面 防水涂料 4.刷基层处理剂一道 5.20厚1：3水泥砂浆找平 6.保温层：a.硬质 聚氨酯泡沫板，b.挤塑聚苯板 7.20厚1：3水泥砂浆找平 8.40厚（最薄处） 1：8（重量比）水泥珍珠岩找坡层2% 9.钢筋混凝土屋面板 1.25厚1：2.5水泥砂浆抹平压光1×1m分格，密封胶嵌缝 2.隔离层（干铺玻纤 布或低强度等级砂浆）一道 3.防水层：a.1.2厚合成高分子防水卷材，b.3厚 高聚物改性沥青防水卷材 4.刷基层处理剂一道 5.20厚1：3水泥砂浆找平 6. 屋15 水泥砂浆平屋面 保温层：a.硬质聚氨酯泡沫板，b.挤塑聚苯板 7.防水层：a.1.5厚合成高分子 防水涂料，b.1.5厚聚合物水泥涂料，c.3厚高聚物改性沥青防水涂料 8.刷基 层处理剂一道 9.20厚1：3水泥砂浆找平 10.40厚（最薄处）1：8（重量比） 水泥珍珠岩找坡层2% 11.钢筋混凝土屋面板 1.40厚C20防水细石混凝土（6m×6m分格，缝宽20，密封胶嵌缝）随打随抹， 内配Φ 4双向间距150钢筋（钢筋网在分格缝处断开），缝上铺防水卷材，宽 200 2.隔离层（干铺玻纤布或低强度等级砂浆）一道 3.防水层：a.1.2厚合成 细石混凝土刚性防水 屋16 高分子防水卷材，b.3厚高聚物改性沥青防水卷材，c.1.5厚合成高分子防水涂 平屋面 料，d.3厚高聚物改性沥青防水涂料 4.刷基层处理剂一道 5.20厚1：3水泥砂 浆找平 6.保温层：a.硬质聚氨酯泡沫板，b.挤塑聚苯板 7.20厚1：3水泥砂浆 找平 8.40厚（最薄处）1：8（重量比）水泥珍珠岩找坡层2% 9.钢筋混凝土屋 1.40厚C20防水细石混凝土（6m×6m分格，缝宽20，密封胶嵌缝）随打随抹， 内配Φ 4双向间距150钢筋（钢筋网在分格缝处断开），缝上铺防水卷材，宽 200 2.隔离层（干铺玻纤布或低强度等级砂浆）一道 3.防水层：a.1.5厚合成 高分子防水卷材，b.3厚高聚物改性沥青防水卷材 4.防水层：a.1.5厚合成高 屋17 细石混凝土平屋面 分子防水涂料，b.3厚高聚物改性沥青防水涂料 5.刷基层处理剂一道 6.20厚 1：3水泥砂浆找平 7.保温层：a.硬质聚氨酯泡沫板，b.挤塑聚苯板 8.防水 层：a.1.5厚合成高分子防水卷材，b.3厚高聚物改性沥青防水卷材 9.刷基层 处理剂一道 10.20厚1：3水泥砂浆找平 11.40厚（最薄处）1：8（重量比）水
L06J002做法图集
彩色耐磨混凝土防水地面
1.50厚C25彩色耐磨混凝土随打随抹 2.1.5厚合成高分子防水涂料 3.刷基层处理剂一道 4.20厚1：3水泥砂浆抹平 5.素水泥一道 6.60厚C15混凝土垫层并找坡 7.300厚3：7灰土夯实或150厚小毛石灌M5水泥砂浆 8.素土夯实，压实系数大于等于0.9
1.耐磨面层适合用于车道及站台、汽车停车库、装饰性地面及中庭等；2.耐磨面层在浇筑混凝土过程中，表面加入强化剂、着色剂、密封剂等并用专用设备打磨、压光、压纹、使之形成高强、致密、美观的面层，具体实施方法各厂家略有差异，见有关厂家说明书
1.40厚C20细石混凝土，表面撒1：1水泥砂子随打随抹光 2.素水泥浆一道 3.60厚C15混凝土垫层 4.300厚3：7灰土夯实或150厚小毛石灌M5水泥砂浆 5.素土夯实，压实系数大于等于0.9
地 6
细石混凝土防潮地面
1.40厚C20细石混凝土，表面撒1：1水泥砂子随打随抹光 2.1厚合成高分子防水涂料 3.刷基层处理剂一道 4.20厚1：3水泥砂浆抹平 5.素水泥一道 6.60厚C15混凝土垫层 7.300厚3：7灰土夯实或150厚小毛石灌M5水泥砂浆 8.素土夯实，压实系数大于等于0.9
编号
名称
做法说明
备 注
地 1
水泥砂浆地面
1.20厚1：2水泥砂浆抹面压实赶光
2.素水泥浆一道
3.60厚C15混凝土垫层
4.素土夯实，压实系数大于等于0.9
地 2
水泥砂浆地面
1.20厚1：2水泥砂浆抹面压实赶光
2.素水泥浆一道
3.60厚C15混凝土垫层
4.300厚3：7灰土夯实或150厚小毛石灌M5水泥砂浆
地13
现浇水磨石防水地面
L06J002建筑作法图集
地 9
彩色水泥自流平涂 1.面漆罩面 2.3～5厚自流平厚质涂料涂层 3.20厚1：2.5水泥砂浆找平压实 4.素水泥浆一道 5.60厚C15混凝土 料地面 垫层 6.300厚3：7灰土夯实或150厚小毛石灌M5水泥砂浆 7.素土夯实，压实系数大于等于0.9
地10
环氧涂层地面
1.1厚环氧地面涂料 2.环氧腻子局部刮平 3.20厚1：2.5水泥砂浆找平压实 4.素水泥浆一道 5.60厚C15混凝土 垫层 6.300厚3：7灰土夯实或150厚小毛石灌M5水泥砂浆 7.素土夯实，压实系数大于等于0.9
地24
1.刷地板涂料（地板产品已带油漆者无此道工序），打蜡上光 2.50（100）×18厚硬木平（或企）口席纹拼花 地板，膏状建筑胶粘剂粘贴 3.40×60木龙骨中距400（架空用40×40×20木垫块与木龙骨钉牢，垫块中距400与 单层长条硬木地板 基层固定），40×60横撑中距800（龙骨、垫块、横撑满刷防腐剂及防火涂料） 4.50厚C15混凝土基层随打随抹 地面 平 5.1厚合成高分子防水涂料 6.刷基层处理剂一道 7.60厚C20细石混凝土垫层随打随抹 8.300厚3：7灰土夯实 或150厚小毛石灌M5水泥砂浆 9.素土夯实，压实系数大于等于0.9 1.刷地板涂料（地板产品已带油漆者无此道工序），打蜡上光 2.50（100）×18厚硬木企口长条地板（背面刷 氟化钠防腐剂） 3.18厚松木毛地板（背面满刷氟化钠防腐剂）45°斜铺（稀铺），上铺非纸胎油毡一层，水泥 双层长条硬木地板 钉固定 4.40×60木龙骨中距400（架空用40×40×20木垫块与木龙骨钉牢，垫块中距400与基层固定），40×60 地面 横撑中距800（龙骨、垫块、横撑满刷防腐剂及防火涂料） 5.50厚C15混凝土基层随打随抹平 6.1厚合成高分子 防水涂料 7.刷基层处理剂一道 8.60厚C20细石混凝土垫层随打随抹 9.300厚3：7灰土夯实或150厚小毛石灌M5 水泥砂浆（上皮标高不低于室外地坪） 10.素土夯实，压实系数大于等于0.9 1.8～12厚企口强化复合木地板，企榫槽满涂胶液挤严后铺设，打蜡上光 2.3～5厚泡沫塑料衬垫 3.20厚1：2.5 强化复合木地板地 水泥砂浆抹平 4.1厚合成高分子防水涂料 5.刷基层处理剂一道 6.60厚C20细石混凝土垫层随打随抹 7.300厚 面 3：7灰土夯实或150厚小毛石灌M5水泥砂浆 8.素土夯实，压实系数大于等于0.9 1.聚氨酯弹性漆或水晶地板漆（地板产品已带油漆者无此工序），打蜡上光 2.4～8厚软木地板，膏状建筑胶粘 剂粘铺，木地板条或铝合金条压边 3.22厚松木毛地板（背面满刷氟化钠防腐剂）45°斜铺，上铺非纸胎油毡一 层，水泥钉固定 4.40×60木龙骨中距400（架空用40×40×20木垫块与木龙骨钉牢，垫块中距400与基层固 双层软木地板地面 定），40×60横撑中距800（龙骨、垫块、横撑满刷防腐剂及防火涂料） 5.50厚C15混凝土基层随打随抹平 6.1 厚合成高分子防水涂料 7.刷基层处理剂一道 8.60厚C20细石混凝土垫层随打随抹 9.300厚3：7灰土夯实或150 厚小毛石灌M5水泥砂浆（上皮标高不低于室外地坪） 10.素土夯实，压实系数大于等于0.9 1.2～4厚环保亚麻地板，建筑胶粘剂粘铺，（基层面与塑料地板背面同时涂胶），打上光蜡 2.20厚1：2.5水泥 砂浆找平层 3.刷素水泥一道 4.35厚C20混凝土基层随打随抹平 5.1厚合成高分子防水涂料 6.刷基层处理剂一 环保亚麻地板地面 道 7.60厚C20细石混凝土垫层随打随抹 8.300厚3：7灰土夯实或150厚小毛石灌M5水泥砂浆 9.素土夯实，压实 系数大于等于0.9 1.2～3.55厚复合塑胶地板，建筑胶粘剂粘铺，（基层面与塑料地板背面同时涂胶），打上光蜡 2.3～5厚自流 平水泥找平层 3.刷素水泥一道 4.35厚C20混凝土基层随打随抹平 5.1厚合成高分子防水涂料 6.刷基层处理剂 复合塑胶地板地面 一道 7.60厚C20细石混凝土垫层随打随抹 8.300厚3：7灰土夯实或150厚小毛石灌M5水泥砂浆 9.素土夯实，压 实系数大于等于0.9
L06J002建筑作法图集
7
地 7
彩色耐磨混 凝土地面
8
地 8
彩色耐磨混 凝土防水地 面
9
地 9
彩色水泥自 流平涂料地 面
1.耐磨面层适合用于车道及站台、 汽 车停车库、装饰性地面及中庭等；2. 耐磨面层在浇筑混凝土过程中， 表面 加入强化剂、着色剂、密封剂等并用 专用设备打磨、压光、压纹、使之形 成高强、致密、美观的面层，具体实 施方法各厂家略有差异， 见有关厂家 说明书 1.耐磨面层适合用于车道及站台、 汽 车停车库、装饰性地面及中庭等；2. 耐磨面层在浇筑混凝土过程中， 表面 加入强化剂、着色剂、密封剂等并用 专用设备打磨、压光、压纹、使之形 成高强、致密、美观的面层，具体实 施方法各厂家略有差异， 见有关厂家 说明书 1.涂料颜色由设计人定， 并在施工图 中注明； 2.基层应密实、 平整、 干燥、 如有不平整处及浮砂， 需用砂轮打磨
碎拼石板防 潮地面
1.该面层用于中庭、花房、敞廊等地 面；2.碎石之规则、品种、颜色及缝 宽均见工程设计，要求缝宽时用 1： 1 水泥砂浆勾平缝
6
20
地 20
钛金不锈钢覆面地板防 潮地面
1.1～2 厚钛金不锈钢覆面地砖， 专用强力胶粘贴， 铝合金或钛金不锈钢压边 条收口 2.20 厚 1：2.5 水泥砂浆找平压实赶光 3.素水泥浆一道 4.60 厚 C15 混凝土垫层 5.300 厚 3：7 灰土夯实或 150 厚小毛石灌 M5 水泥砂浆 6.素土夯实，压实系数大于等于 0.9 1.1～2 厚钛金不锈钢覆面地砖， 专用强力胶粘贴， 铝合金或钛金不锈钢压边 条收口 2.22 厚松木毛地板（板上下面满刷氟化钠防腐剂） 3.40³60 木龙骨中距 400（架空用 40³40³20 木垫块与木龙骨钉牢，垫块 中距 400 与基层固定），40³60 横撑中距 800（龙骨、垫块、横撑满刷防腐 剂及防火涂料） 4.50 厚 C15 混凝土基层随打随抹平 5.1 厚合成高分子防水涂料 6.刷基层处理剂一道 7.60 厚 C20 细石混凝土垫层随打随抹 8.300 厚 3：7 灰土夯实或 150 厚小毛石灌 M5 水泥砂浆 9.素土夯实，压实系数大于等于 0.9 1.8～25 厚装饰玻璃板，专用胶粘贴，铝合金或钛金不锈钢板压边条收口 2.刷封闭底漆一道 3.20 厚 1：2.5 水泥砂浆抹平 4.60 厚 C15 混凝土垫层 5.300 厚 3：7 灰土夯实或 150 厚小毛石灌 M5 水泥砂浆 6.素土夯实，压实系数大于等于 0.9 1.8～25 厚装饰玻璃板，专用胶粘贴，铝合金或钛金不锈钢板压边条收口 2.22 厚松木毛地板（板上下面满刷氟化钠防腐剂） 3.40³60 木龙骨中距 400（架空用 40³40³20 木垫块与木龙骨钉牢，垫块 中距 400 与基层固定），40³60 横撑中距 800（龙骨、垫块、横撑满刷防腐 剂及防火涂料） 4.50 厚 C15 混凝土基层随打随抹平 5.1 厚合成高分子防水涂料
L06J002做法图集(地面、墙面、屋面、踢脚线做法)
彩色水泥自流平涂料 地面
厚1：2.5水泥砂浆找平压实 4.素水泥浆一道 5.60厚C15混凝土垫层 6.300厚3：7灰土夯实或 150厚小毛石灌M5水泥砂浆 7.素土夯实，压实系
数大于等于0.9
环氧涂层地面
1.1厚环氧地面涂料 2.环氧腻子局部刮平 3.20 厚1：2.5水泥砂浆找平压实 4.素水泥浆一道
、铝条，铝条表面须做防腐处理
地14
地面砖地面
1.8～10厚地面砖，砖背面刮水泥浆粘贴，稀水 泥浆（或彩色水泥浆）擦缝 2.30厚1：3干硬性 水泥砂浆结合层 3.素水泥浆一道 4.60厚C15混 凝土垫层 5.300厚3：7灰土夯实或150厚小毛石 灌M5水泥砂浆 6.素土夯实，压实系数大于等于
5.60厚C15混凝土垫层 6.300厚3：7灰土夯实或 150厚小毛石灌M5水泥砂浆 7.素土夯实，压实系
数大于等于0.9
1..1～2厚自流平环氧面漆涂层 2.环氧漆底涂一
环氧地面漆自流平地 面
层 3.20厚1：2.5水泥砂浆找平层 4.素水泥浆一 道 5.60厚C15混凝土垫层 6.300厚3：7灰土夯实 或150厚小毛石灌M5水泥砂浆 7.素土夯实，压实
编号 地1 地2 地3
地4 地5
名称 水泥砂浆地面 水泥砂浆地面 水泥砂浆防潮地面
水泥砂浆防潮地面
L96J002做法图集解析
一、适用范围： 四、材料选用要求：
本图集适用于般工业与工用建筑。 1、设计人选用的材料应是经过国家认证的监测
二、设计依据： 门检验合格的产品。
1、《屋面工程技术规范》GB50207-94 2、本国集所用107胶，均可用其它胶粘剂代换。
2、《建筑地面设计规范》GB50037-96 五、施工要求：应严格按国家现行施工及验收规范
4、25厚1：3干硬性水泥砂浆稀铺20厚碎大理石块，1：2水泥砂浆灌缝
(1)适用于有装饰要求的庭园步行路(2)灌缝加色由设计人定
路14
剁斧花岗石路面
1、路基碾压密实系数＞95%
2、300厚3：7灰土（分两步碾压或夯实）

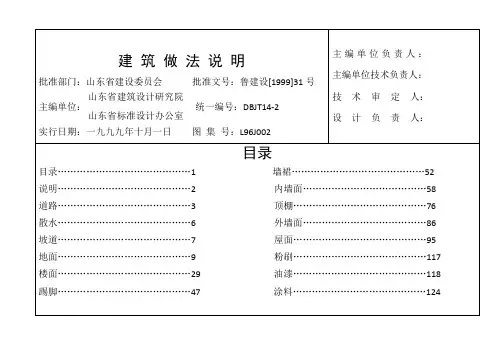

说明……………………………………2 内墙面…………………………………58
道路……………………………………3 顶棚……………………………………76
散水……………………………………6 外墙面…………………………………86
坡道……………………………………7 屋面……………………………………95
地面……………………………………9 粉刷……………………………………117
4、浇一道沥青结合层
5、40厚沥青混凝土压实
6、20厚沥青砂浆（或沥青石屑）面层碾压实
适用于小区内车行路
路面横坡1.5-2.5%
路12
铺卵石路面
1、素土夯实
2、150厚3：7灰土夯实
3、60厚C20细石混凝土嵌粘来自石面层适用于庭园内步行路
路13
碎拼大理石路面
1、素土夯实
2、150厚3：7灰土夯实
3、60厚C15混凝土
楼面……………………………………29 油漆……………………………………118
建筑做法说明L96J002
同上
同上
(1)同上 (2)剁斧 要求由 设计
人定
(1) 2 吨电瓶车、1 吨叉 车、2.5 吨载重汽车选 100 厚。
(2) 4 吨载重汽车、2 吨 叉车选 120 厚。
(3) 3 吨叉车选 140 厚。 (4) 8 吨载重汽车、5 吨
细实混凝土 防潮地面
混凝土防潮 地面
现浇水磨石 地面
现浇水磨石 防潮地面
现浇水磨石 防潮地面
现浇水磨石
抹光) 1. 素土夯实 2. 60 厚 C10 混凝土 3. 刷素水泥浆一道 4. 20 厚 1:3 水泥砂浆找平层 5. 刷改性沥青涂料一布(玻纤布)三涂防潮层,撒砂一层粘牢 6. 20 厚 1:3 水泥砂浆 7. 80 厚 C20 混凝土随捣随抹平(表面撒 1:1 干水泥砂子压实
10 1. 路基碾压密实系数>95% 2. 300 厚 3:7 灰土(分二步夯实或碾压) 3. 150 厚 C20 混凝土垫层 4. 15 厚广场砖 1:1 水泥细砂浆粘贴 1. 路基碾压密实系数<95% 2. C25 混凝土花格块,厚度不小于 80 3. 填过筛种植土绿化种植 1. 素土夯实 2. 150 厚 3:7 灰土夯实 3. 25 厚 M5 混合砂浆 4. 50 厚 250×250 水泥方格砖,干砂灌缝,缝宽不大于 10 1. 路基碾压密实系数>95% 2. 300 厚 3:7 灰土(分二步夯实或碾压) 3. 60 厚碎石碾压密实
编号 路1
路2 路3 路4 路5 路6 路7 路8 路9 路 10
名称 混凝土路面
混凝土路面
混凝土路面
规范图集受控文件清单
屋面L01J202
001
9地沟及盖ຫໍສະໝຸດ 02J33100110
楼梯建筑构造99SJ403
001
11
外墙外保温构造详图（四）DBJT14-2
001
12
03-2系列山东省建筑标准图集L03J004
001
13
围护结构保温构造详图L04SJ113
001
14
多层砖房抗震构造详图L03G313
001
15
砼结构施工图平面整体表示方法制图规则和构造详图03G101-1
007
37
钢筋砼结构抗震构造详图
007
38
L03J004室外配件
004
39
砼结构平标规则和构造详图03G01-1
007
40
砼结构平标规则和构造详图03G01-2
007
41
砼结构平标规则和构造详图04G01-3
008
42
砼结构平标规则和构造详图04G01-4
007
43
L03G303钢筋砼过梁
003
44
序号
受控号
文件名称、编号
发放号
备注
67
l96j401楼梯配件
电子版
68
L99J605+PVC塑料门窗
电子版
69
L05J104+105烟道
电子版
70
02J003室外工程
电子版
71
L96J401 楼梯配件
电子版
72
五金手册
电子版
73
01J925-1(压型钢板、夹芯板屋面及墙体建筑构造)
电子版
99J201-1平屋面建筑构造
04g329-2建筑物抗震构造详图（单层砌体房屋）
L06J002建筑作法图集
10
353 屋11
10
1.平瓦 2.30×30木挂瓦条，中距按瓦材规格 3.30×25顺水条，中距500 4.35厚C20细石混凝土找平层，内配Φ 4双向间距150钢筋网与预埋Φ 10锚筋绑扎 5.聚合物砂浆粘贴保温层：a.硬质聚氨酯泡沫板，b.挤塑聚苯板 6.防水层：a.1.5厚合成高分子防水涂料，b.1.5厚聚合物水泥涂料，c.3厚高聚物改性 沥青防水涂料 7.刷基层处理剂一道 8.20厚1：3水泥砂浆找平 9.素水泥浆一道 10.钢筋混凝土屋面板，板内在檐口及屋脊部位预埋Φ 10锚筋排间距1500 1.平瓦 2.30×30木挂瓦条，中距按瓦材规格 3.30×25顺水条，中距500 4.35厚C20细石混凝土找平层，内配Φ 4双向间距150钢筋网与预埋Φ 10锚筋绑扎 5.防水层：a.1.5厚合成高分子防水涂料，b.1.5厚聚合物水泥涂料，c.3厚高聚物改性沥青防水涂料 6.刷基层处理剂一道 7.20厚1：3水泥砂浆找平 8. 聚合物砂浆粘贴保温层：a.硬质聚氨酯泡沫板，b.挤塑聚苯板 9.20厚1：3水泥砂浆找平 10.素水泥浆一道 11.钢筋混凝土屋面板，板内在檐口及屋脊部 位预埋Φ 10锚筋排间距1500 1.15厚（最薄处）1：1水泥砂浆粘贴平瓦 2.35厚C20细石混凝土找平层，内配Φ 4双向间距150钢筋网与预埋Φ 10锚筋绑扎 3.聚合物砂浆粘贴保温层：a. 硬质聚氨酯泡沫板，b.挤塑聚苯板 4.防水层：a.1.5厚合成高分子防水涂料，b.1.5厚聚合物水泥涂料，c.3厚高聚物改性沥青防水涂料 5.刷基层处理剂 一道 6.20厚1：3水泥砂浆找平 7.素水泥浆一道 8.钢筋混凝土屋面板，板内在檐口及屋脊部位预埋Φ 10锚筋排间距1500 1.15厚（最薄处）1：1水泥砂浆粘贴平瓦 2.35厚C20细石混凝土找平层，内配Φ 4双向间距150钢筋网与预埋Φ 10锚筋绑扎 3.防水层：a.1.5厚合成高分 子防水涂料，b.1.5厚聚合物水泥涂料，c.3厚高聚物改性沥青防水涂料 4.刷基层处理剂一道 5.20厚1：3水泥砂浆找平 6.聚合物砂浆粘贴保温层：a.硬 质聚氨酯泡沫板，b.挤塑聚苯板 7.20厚1：3水泥砂浆找平 8.素水泥浆一道 9.钢筋混凝土屋面板，板内在檐口及屋脊部位预埋Φ 10锚筋排间距1500 1.20厚（最薄处）石灰砂浆座浆粘贴小青瓦 2.35厚C20细石混凝土找平层，内配Φ 4双向间距150钢筋网与预埋Φ 10锚筋绑扎 3.聚合物砂浆粘贴保温层： a.硬质聚氨酯泡沫板，b.挤塑聚苯板 4.防水层：a.1.5厚合成高分子防水涂料，b.1.5厚聚合物水泥涂料，c.3厚高聚物改性沥青防水涂料 5.刷基层处理 剂一道 6.20厚1：3水泥砂浆找平 7.素水泥浆一道 8.钢筋混凝土屋面板，板内在檐口及屋脊部位预埋Φ 10锚筋排间距1500 1.20厚（最薄处）石灰砂浆座浆粘贴小青瓦 2.35厚C20细石混凝土找平层，内配Φ 4双向间距150钢筋网与预埋Φ 10锚筋绑扎 3.防水层：a.1.5厚合成高 分子防水涂料，b.1.5厚聚合物水泥涂料，c.3厚高聚物改性沥青防水涂料 4.刷基层处理剂一道 5.20厚1：3水泥砂浆找平 6.聚合物砂浆粘贴保温层：a. 硬质聚氨酯泡沫板，b.挤塑聚苯板 7.20厚1：3水泥砂浆找平 8.素水泥浆一道 9.钢筋混凝土屋面板，板内在檐口及屋脊部位预埋Φ 10锚筋排间距1500 1.25厚（最薄处）石灰砂浆铺卧琉璃瓦 2.35厚C20细石混凝土找平层，内配Φ 4双向间距150钢筋网与预埋Φ 10锚筋绑扎 3.聚合物砂浆粘贴保温层：a.硬 质聚氨酯泡沫板，b.挤塑聚苯板 4.防水层：a.1.5厚合成高分子防水涂料，b.1.5厚聚合物水泥涂料，c.3厚高聚物改性沥青防水涂料 5.刷基层处理剂一 道 6.20厚1：3水泥砂浆找平 7.素水泥浆一道 8.钢筋混凝土屋面板，板内在檐口及屋脊部位预埋Φ 10锚筋排间距1500 1.25厚（最薄处）石灰砂浆铺卧琉璃瓦 2.35厚C20细石混凝土找平层，内配Φ 4双向间距150钢筋网与预埋Φ 10锚筋绑扎 3.防水层：a.1.5厚合成高分子 防水涂料，b.1.5厚聚合物水泥涂料，c.3厚高聚物改性沥青防水涂料 4.刷基层处理剂一道 5.20厚1：3水泥砂浆找平 6.聚合物砂浆粘贴保温层：a.硬质 聚氨酯泡沫板，b.挤塑聚苯板 7.20厚1：3水泥砂浆找平 8.素水泥浆一道 9.钢筋混凝土屋面板，板内在檐口及屋脊部位预埋Φ 10锚筋排间距1500 1.4厚油毡瓦，用沥青胶粘剂粘贴，并用Φ 3专用钢钉垂直钉入（每片不少于4个），钉帽不得外露油毡瓦表面 2.空铺卷材垫毡一层 3.35厚C20细石混凝 土找平层，内配Φ 4双向间距150钢筋网与预埋Φ 10锚筋绑扎 4.聚合物砂浆粘贴保温层：a.硬质聚氨酯泡沫板，b.挤塑聚苯板 5.防水层：a.1.5厚合成高 分子防水涂料，b.1.5厚聚合物水泥涂料，c.3厚高聚物改性沥青防水涂料 6.刷基层处理剂一道 7.20厚1：3水泥砂浆找平 8.素水泥浆一道 9.钢筋混凝 土屋面板，板内在檐口及屋脊部位预埋Φ 10锚筋排间距1500 1.4厚油毡瓦，用沥青胶粘剂粘贴，并用Φ 3专用钢钉垂直钉入（每片不少于4个），钉帽不得外露油毡瓦表面 2.空铺卷材垫毡一层 3.35厚C20细石混凝 土找平层，内配Φ 4双向间距150钢筋网与预埋Φ 10锚筋绑扎 4.防水层：a.1.5厚合成高分子防水涂料，b.1.5厚聚合物水泥涂料，c.3厚高聚物改性沥青 防水涂料 5.刷基层处理剂一道 6.20厚1：3水泥砂浆找平 7.聚合物砂浆粘贴保温层：a.硬质聚氨酯泡沫板，b.挤塑聚苯板 8.20厚1：3水泥砂浆找平 9. 素水泥浆一道 10.钢筋混凝土屋面板，板内在檐口及屋脊部位预埋Φ 10锚筋排间距1500 1.彩色波形沥青瓦，用带垫圈木螺栓固定于木挂瓦条上 2.30×30木挂瓦条，中距630（根据瓦材长度定）与木垫块一同固定在顺水条上 3.保温层嵌入顺 水条内：a.硬质聚氨酯泡沫板，b.挤塑聚苯板 4.40×60×h（h根据保温层厚度调整）木垫块，间距同挂瓦条 5.40×40木顺水条，间距500，80长塑料胀 栓（间距600）固定 6.钢筋混凝土屋面板
L06J002做法图集
名称 水泥砂浆地 面
地 1
地 2
水泥砂浆地 面ห้องสมุดไป่ตู้
地 3
水泥砂浆防 潮地面
地 4
水泥砂浆防 潮地面
做法说明 1.20厚1:2水泥砂浆抹面压实赶光 2.素水泥浆一道 3.60厚C15混凝土垫层 4.素土夯实,压实系数大于等于0.9 1.20厚1:2水泥砂浆抹面压实赶光 2.素水泥浆一道 3.60厚C15混凝土垫层 4.300厚3:7灰土夯实或150厚小毛石灌M5水泥砂 浆 5.素土夯实,压实系数大于等于0.9 1.20厚1:2水泥砂浆抹面压实赶光 2.素水泥浆一道 3.35厚C15细石混凝土 4.1厚合成高分子防水涂料 5.刷基层处理剂一道 6.20厚1:3水泥砂浆找平 7.素水泥一道 8.60厚C15混凝土垫层 9.素土夯实,压实系数大于等于0.9 1.20厚1:2水泥砂浆抹面压实赶光 2.素水泥浆一道 3.35厚C15细石混凝土 4.1厚合成高分子防水涂料 5.刷基层处理剂一道 6.20厚1:3水泥砂浆找平 7.素水泥一道 8.60厚C15混凝土垫层 9.300厚3:7灰土夯实或150厚小毛石灌M5水泥砂 浆 10.素土夯实,压实系数大于等于0.9
1.该面层用于中庭,花房,敞廊等 地面;2.碎石之规则,品种,颜色 及缝宽均见工程设计,要求缝宽时 用1:1水泥砂浆勾平缝
地20
1.1～2厚钛金不锈钢覆面地砖,专用强力胶粘 1该面层用于大厅,舞厅,卡拉OK厅 贴,铝合金或钛金不锈钢压边条收口 2.20厚1: ,俱乐部等地面;2.钛金不锈钢覆 钛金不锈钢 2.5水泥砂浆找平压实赶光 3.素水泥浆一道 面地砖之品种,规格,颜色及缝宽 覆面地砖地 4.60厚C15混凝土垫层 5.300厚3:7灰土夯实或 均见工程设计;3.有木龙骨的木地 面 150厚小毛石灌M5水泥砂浆 6.素土夯实,压实系 板需考虑地板下通风,地板通风篦 数大于等于0.9 子及龙骨通风孔位置见工程设计
L06J002图集
06系列山东省建筑标准设计图集建筑工程做法图集号：L06J002山东省标准设计办公室编中国建筑工业出版社电子版制作：陈令县山东省建设厅鲁建设字[2006]19号关于批准《建筑工程作法》等五项图集为山东省标准设计的通知各市建委（建设局）、省直有关部门：根据山东省建筑标准设计编制计划，由威海市建筑设计研究院主编的《建筑工程做法》（图集号：L06J002）、青岛市建筑设计研究院主编的《地下室防水》（图集号：L06J301）、山东省建筑设计研究院主编的《阳台》（图集号：L06J103）、《蒸压加气混凝土砌块建筑构造》（图集号：L06J125）和《采暖系统及散热器安装》（图集号：L06N902）五项省标准设计现已完成。
经审查，以上五项图集达到标准设计深度和质量要求，现批准为山东省标准设计，于2007年1月1日起施行。
原《建筑做法说明》（图集号：L96J002）、《地下室防水》（图集号：L96J301）、《阳台》（图集号：LJ108）、《加气混凝土砌块墙体构造》（图集号：L96J125）、《采暖系统及散热器安装》（图集号：L90N902）同时作废。
二○○六年十二月二十九日.目录---------------------------------------------------2设计总说明------------------------------------------2道路、广场、停车场道路、广场、停车场说明------------------------3混凝土、沥青混凝土路面彩色压印混凝土、卵石路面碎拼花岗石、混凝土透水砖、彩色透水混凝土路面彩色透水混凝土路面、混凝土（重载地砖）、广场砖地面彩色水泥砖、剁斧花岗石、混凝土透水砖、杆草地坪地面散水散水坡道说明细石混凝土、水泥砂浆、花岗石、毛面花岗石散水坡道水泥砂浆、水泥豆石、毛面花岗石坡道水泥砂浆、细石混凝土（带礓碴）坡道防滑地砖、广场砖坡道地面地面、楼面说明水泥砂浆（防潮）地面细石混凝土、彩色耐磨混凝土（防水地面）彩色水泥自流平涂料、环氧涂层、环氧地面漆自流平地面现浇水磨石（防水）地面地面砖（防水）地面磨光花岗石、大理石（防潮）地面碎拼石板（防潮）地面钛金不锈钢覆面地砖（防潮）地面装饰玻璃（防潮）地面单（双）层长条硬木地板地面强化复合木地板、双导层软木地板地面环保亚麻地板、复合塑胶地板地面塑胶地板、橡胶地板地面水泥砂浆低温热水辐射采暖地面地面砖低温热水辐射采暖地面强化复合木地板低温热水辐射采暖地水泥砂浆低温热水辐射采暖防水地面地面砖低温热水辐射采暖防水地面不发火水泥砂浆（防潮）、不发火细石混凝土地面防静电活动地板、耐油细石混凝土防水、耐酸瓷板地面楼面水泥砂浆、细石混凝土（防水）楼面彩色耐磨混凝土（防水）楼面彩色水泥自流平涂料、环氧涂层、环氧地面漆自流平楼面现浇水磨石（防水）楼面地面砖（防水）楼面磨光花岗石、大理石（防水）楼面钛金不锈钢覆面地砖楼面装饰玻璃楼面单层长条硬木地板楼面双层长条硬木地板楼面强化复合木地板、双导层软木地板楼面双导层软木地板楼面环保亚麻地板、复合塑胶地板楼面塑胶、橡胶地板楼面水泥砂浆、地面砖低温热水辐射采暖楼面强化复合木地板低温热水辐射采暖楼面水泥砂浆低温热水辐射采暖防水楼面地面砖低温热水辐射采暖防水楼面不发火水泥砂浆（防潮）、不发火细石混凝土楼面防静电活动地板、耐油细石混凝土防水、耐酸瓷板楼面踢脚踢脚、墙裙、内墙面、顶棚说明水泥砂浆、面面踢脚面砖踢脚磨光花岗石、大理石踢脚磨光花岗石（大理石）、钛金不锈钢覆面砖踢脚钛金不锈钢覆面砖、装饰玻璃板踢脚装饰玻璃板、成品木踢脚（成品）木踢脚环保亚麻地板踢脚复合塑胶地板踢脚塑胶地板踢脚橡胶地板踢脚不发火水泥砂浆踢脚墙裙水泥、混合砂浆墙裙油漆墙裙面砖墙裙耐酸瓷板墙裙内墙水泥砂浆、混合砂浆抹面内墙混合砂浆抹面、麻刀石灰抹面内墙麻刀石灰抹面、粉刷石膏罩面内墙刮腻子涂料、壁纸内墙壁纸内墙.壁纸、胶合板内墙塑料装饰板内墙塑料装饰扣板内墙铺贴铝塑板内墙软包内墙装饰玻璃内墙面砖防水内墙大理石（花岗石）内墙大理石、花岗石（防水）内墙大理石防水、8K不锈钢内墙装饰吸声板、穿孔胶合板吸声内墙粘贴矿棉吸声板内墙顶棚刮腻子、麻刀灰、水泥砂浆、混合砂浆涂料顶棚混合砂浆油漆、贴壁纸顶棚、纸面石膏板吊顶纸面石膏板吊顶装饰石膏板、硅酸钙板吊顶硅酸钙板、胶合板、PVC板吊顶铝塑板、铝合金扣板吊顶铝合金条板吊顶铝合金方板铝板方格栅吊顶金属花格栅、金属挂片吊顶粘贴矿棉吸声板顶棚、矿棉吸声板吊顶矿棉吸声板吊顶、穿孔胶合板吸声吊顶不采暖地下室顶板保温顶棚外墙外墙面说明清水墙、清水墙刷色、水泥砂浆外墙水刷石、涂料外墙涂料、面砖外墙面砖、陶瓷锦砖（马塞克）外墙现喷硬泡聚氨酯复合保温、粘贴聚苯板薄抹灰保温涂料外墙贴砌聚苯板复合保温、现浇无网（有网）聚苯板复合保温涂料外墙胶粉聚苯颗粒保温涂料外墙、现喷硬泡聚氨酯、贴砌聚苯板复合保温面砖外墙现浇无（有）网聚苯板复合保温、胶粉颗粒保温面砖外墙屋面屋面说明平瓦坡屋面小青瓦坡屋面琉璃瓦坡屋面油毡瓦坡屋面彩色波形沥青瓦、单层彩色压型钢板、双层彩色现场复合夹芯板坡屋面水泥砂浆平屋面细石混凝土刚性防水平屋面细石混凝土平屋面干铺仿石砖上人平屋面彩色水泥砖上人平屋面防滑地砖上人平屋面倒置式水泥砂浆平屋面倒置式细石混凝土刚性防水平屋面广场砖停车平屋面配筋混凝土停车平屋面通风平屋面种植平屋面混凝土通车平屋面地下室地下室防水说明地下室卷材防水地下室卷材防水、地下室有机防水涂料防水地下室有机防水涂料防水地下室复合防水涂料涂料说明调和漆、清漆、丙烯酸漆、木地板油漆木地板油漆、金属面油漆、金属面磁漆、防火涂料防火涂料、乳胶漆彩色花纹等涂料仿蘑菇花岗石、无机（高分子）建筑外墙、合成树脂幕墙装饰涂料合成树脂幕墙装饰涂料附录附录相关技术资料（一）~（四）设计总说明本图集是在《建筑做法说明》L96J002的基础上进行修编的。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
大于 6m,沥青砂子嵌缝,缝宽 20) 1. 路基碾压密实系数>95% 2. 300 厚 3:7 灰土(分二步夯实或碾压) 3. 30 厚砂结合层 4. 495×495×100 预制 C25 混凝土块,干砂灌缝,缝宽不大于 10 1. 路基碾压密实系数>95% 2. 200 厚小毛石灌 M2.5 混合砂浆 3. 30 厚砂结合层 4. 495×495×100 预制 C25 混凝土块,干砂灌缝,缝宽不大于
压实抹光) 1. 素土夯实 2. 60 厚 C15 混凝土 3. 刷素水泥浆一道 4. 40 厚 C20 细石混凝土Ф4@200 双向配筋随捣随抹平(表面 撒 1:1 水泥砂子压实抹光) 1. 素土夯实 2. 60 厚 C15 混凝土随捣随抹平(表面撒 1:1 干水泥砂子压实
抹光) 3. 刷改性沥青涂料二道防潮层,撒砂一层粘牢 4. 刷素水泥浆一道 5. 80 厚 C20 混凝土随捣随抹平(表面撒 1:1 干水泥砂子压实
适用于停车场、广场, 场地坡度 1-2% 广场砖规格、花饰由 设计人定
适用于道路绿化带、广 场种植草皮.花格块规 格、花饰由设计人定
适用于小区内人行 道水泥砖色彩、规格 由设计人定
适用于小区内车行 路 路面横坡 1.5-2.5%
2
路 11 路 12 路 13 路 14
散1 散2 散3 散4 坡1 坡2 坡3
图集号：L96J002
建筑做法说明
DBJT14-2
说明
本图集是在原 LJ102《建筑做法说明》的基础上进行修编。本图集出版后，原图集 LJ102 停止使用。
一、适用范围：
本图集适用于一般工业与民用建筑。
二、设计依据：
1、《屋面工程技术规范》GB50207-94 2、《建筑地面设计规范》GB50037-96 3、《建筑地面工程施工及验收规范》GB50209-95 4、《建筑设计防火规范》GBJ16-87 5、《高层民用建筑设计防火规范》GB50045-95 6、《建筑内部装修设计防火规范》GB50222-95 7、《建筑装饰工程施工及验收规范》JBJ73-91 8、《建筑安装工程质量检验评定标准》GBJ300-88 9、《建筑工程质量检验评定标准》GBJ301-88 三、设计内容：
1. 素土夯实 2. 150 厚小毛石垫层(粗砂灌缝) 3. 60 厚 C15 混凝土 4. 刷素水泥浆一道 5. 10 厚 1:2.5 水泥砂浆压实抹光 1.素土夯实 2. 1503:7 灰土夯实 3. 60 厚 C20 细石混凝土撒 1:1 水泥细砂压实抹光 1. 素土夯实 2. 150 厚 3:7 灰土夯实 3. 60 厚 C15 混凝土垫层随捣随抹平 4. 60 厚砂结合层,1:2 水泥砂浆灌缝,缝宽不大于 10
10 1. 路基碾压密实系数>95% 2. 300 厚 3:7 灰土(分二步夯实或碾压) 3. 150 厚 C20 混凝土垫层 4. 15 厚广场砖 1:1 水泥细砂浆粘贴 1. 路基碾压密实系数<95% 2. C25 混凝土花格块,厚度不小于 80 3. 填过筛种植土绿化种植 1. 素土夯实 2. 150 厚 3:7 灰土夯实 3. 25 厚 M5 混合砂浆 4. 50 厚 250×250 水泥方格砖,干砂灌缝,缝宽不大于 10 1. 路基碾压密实系数>95% 2. 300 厚 3:7 灰土(分二步夯实或碾压) 3. 60 厚碎石碾压密实
沥青砂浆路面
铺卵石地面
碎拼大理石 路面
剁斧花岗石 路面
混凝土水泥 散水
混凝土水泥 散水
细石混凝土 散水
剁斧花岗石 散水
混凝土坡道
水刷豆石坡道
带齿槽混凝土 坡道
4. 浇一道沥青结合层 5. 50 厚沥青混凝土面层碾压实 1. 路基碾压密实系数>95% 2. 200 厚小毛石灌 M2.5 混合砂浆 3. 60 厚碎石碾压密实 4. 浇一道沥青结合层 5. 40 厚沥青混凝土压实 6. 20 厚沥青砂浆(或沥青石屑)面层碾压实 1. 素土夯实 2. 150 厚 3:7 灰土夯实 3. 60 厚 C20 细石混凝土嵌粘卵石面层 1. 素土夯实 2. 150 厚 3:7 灰土夯实 3. 60 厚 C15 混凝土 4. 25 厚 1:3 干硬性水泥砂浆稀铺 20 厚碎大理石,1:2 水泥砂
浆灌缝 1. 路基碾压密实>95% 2. 300 厚 3:7 灰土(分二步碾压或夯实) 3. 150 厚 C25 混凝土垫层 4. 60 厚砂结合层 5. 100 厚剁斧花岗石面层,1:2 水泥砂浆灌缝,缝宽不大于 10
1. 素土夯实 2. 150 厚 3:7 灰土夯实 3. 60 厚 C15 混凝土 4. 刷素水泥浆一道 5. 20 厚 1:2.5 水泥砂浆压实抹光
应严格按国家现行施工及验收规范施工，根据建筑工程质量检验评定标准验收。
1
六、其它： 1、本图集所注尺寸均以毫米为单位。 2、地面工程做法中未考虑湿陷性黄土地基处理，设计工程如遇湿陷性黄土地基时，设
计人应另行处理。 3、油漆涂料参照《新型建筑材料手册》、《建筑材料手册》（第二版）等其它有关资料。 4、本图集除注明者外，应遵照国家现行的有关标准规范和规定。
(1)流水坡 3-5%,宽度 见工程设计 (2)沿墙设缝、沿墙长 度每隔 8-12m 处留伸 缩缝,缝宽 20,油膏嵌 缝
同上
同上
(1)同上 (2)剁斧 要求由 设计
人定
(1) 2 吨电瓶车、1 吨叉 车、2.5 吨载重汽车选 100 厚。
(2) 4 吨载重汽车、2 吨 叉车选 120 厚。
(3) 3 吨叉车选 140 厚。 (4) 8 吨载重汽车、5 吨
抹光) 1. 素土夯实 2. 60 厚 C15 混凝土垫层 3. 刷素水泥浆一道 4. 20 厚 1:3 水泥砂浆找平层 5. 水乳型橡胶沥青防水涂料一布(玻纤布)三涂防潮层,撒砂一
层粘牢
6. 40 厚 C20 细石混凝土 7. 刷素水泥浆一道 8. 20 厚 1:2.5 水泥砂浆压实抹光 1. 素土夯实 2. 150 厚 3:7 灰土夯实 3. 60 厚 C15 混凝土垫层 4. 刷素水泥浆一道 5. 15 厚 1:2.5 水泥砂浆找平 6. 1.2 厚聚氨酯防水涂料(刷三遍),撒砂一层粘牢 7. 40 厚 C20 细石混凝土Ф4@200 双向配筋 8. 刷素水泥浆一道 9. 20 厚 1:2.5 水泥砂浆压实抹光 1. 素土夯实 2. 150 厚 3:7 灰土夯实 3. 100 厚 C15 混凝土 4. 刷素水泥浆一道 5. 15 厚 1:3 水泥砂浆找平 6. 刷素水泥浆一道 7. 15 厚 1:2.5 水泥白石子磨光、刷草酸、打蜡 1. 素土夯实 2. 150 厚 3:7 灰土夯实 3. 80 厚 C15 混凝土随捣随抹平(表面撒 1:1 干水泥砂子压实
P51
13.油漆 （51）
P51
14.涂料。（34）
P54
附录(一) 色浆参考用量配比
P55
附录(二) 常用粉刷颜料名称
P56
附录(三) 聚合物水泥(砂)浆配合比参考表
P56
附录(四) 不发火地面的说明
P57
四、材料选用要求：
1、设计人选用的材料应是经过国家认证的监测部门检验合格的产品。 2、本图集所用 107 胶，均可用其它胶粘剂代换。 五、施工要求：
备注 根据经常车流选择 路面,面层宜用厚度: 小型车 120,卡车 180, 重型车 220,路面横坡 1.5-2.5%
同上
适用于小区内道路 路面横坡 1.5-2.5%
适用于小区内道路 路面横坡 1.5-2.5%
适用于停车场.混凝 土块体由设计人定, 厚度不小于 80,场地 坡度 1-2%
适用于停车场,场地 坡度 1-2%,坡向排水 井或沟
本图集设计内容：（目录）
1.道路 （14 项）
P2
2.散水 （4）
P3
3 坡道 （7）
P3
4.地面 （65）
P4
5.楼面 （63）
P13
6.踢脚 （25）
P21
7.墙裙 （26）
P23
8.内墙面 （77）
P26
9.顶棚 （38）
P33
10.外墙面 （42）
P38
11.屋面 （55）
P42
12.粉刷 （6）
每块路面长不大于 6m,沥青砂子嵌缝,缝宽 20-30) 1. 路基碾压密实系数>95% 2. 200 厚小毛石灌 M2.5 混合砂浆 3. 20 厚粗砂垫层 4. 120、180、220 厚 C25 混凝土路面(分格捣制,震捣密实,
随捣随抹平,每块路面长不大于 6m,沥青砂子嵌缝,缝宽
20-30) 1. 素土夯实 2. 150 厚 3:7 灰土夯实 3. 80 厚 C20 混凝土路面(分格捣制,随捣随抹平,每块长度不
叉车选 180 厚。 (5) 施 工 图 中 应 注 明 坡
道长、宽尺寸
同上
4 地5
地6
地7
水泥金钢砂 防滑条坡道
剁斧花岗石 坡道
缸砖坡道
铺地砖坡道 灰土地面
混凝土地面
混凝土地面
混凝土水泥 地面
细石混凝土 地面
细石混凝土 地面
混凝土防潮 地面
4．刷素水泥浆一道 5．25 厚 1:2 水泥砂浆作齿槽(齿高 10) 1. 素土夯实(坡度按工程设计) 2. 300 厚 3:7 灰土(分二道夯实或碾压) 3. 100、120、140、180 厚 C20 混凝土 4．刷素水泥浆一道 5．20 厚 1:2 水泥砂浆抹面留槽 15×10(宽×高)中距 80 6.水泥金钢砂防滑条凸出 3-4 1. 素土夯实(坡度按工程设计) 2. 300 厚 3:7 灰土(分二道夯实或碾压) 3. 100 厚 C15 混凝土 4．刷素水泥浆一道 5．30 厚 1:3 干硬性水泥砂浆 6. 100 厚剁斧花岗石面层,1:2 水泥砂浆嵌缝,缝宽不大于 10 1. 素土夯实(坡度按工程设计) 2. 300 厚 3:7 灰土(分二道夯实或碾压) 3. 100 厚 C20 混凝土 4．刷素水泥浆一道 5．25 厚 1:2 干硬性水泥砂浆 6. 40 厚缸砖 1:2 干硬性水泥砂浆嵌缝 1．2．3．4．5．同坡 6 6．13 厚铺地瓷砖(或防滑型)干水泥擦缝
