模电知识总结
模电知识点总结
模电知识点总结1. 电路基本原理电路是电子技术的基础，它是由电阻、电容和电感等元件组成的。
在模拟电子技术中，我们经常需要分析和设计各种电路。
因此，了解电路基本原理是学习模拟电子技术的第一步。
电路分析包括欧姆定律、基尔霍夫定律、节点电压法和网孔电流法等。
这些原理是分析电路的重要工具，可以帮助我们理解电路中各个元件之间的关系。
2. 放大器放大器是模拟电子技术中的重要部分，它的作用是放大电压或电流信号。
放大器包括各种类型，例如运放放大器、电子管放大器和功率放大器等。
学习放大器的原理和特性可以帮助我们设计各种类型的放大器电路。
在实际应用中，放大器经常用于音频放大、信号处理和通信系统等领域。
3. 滤波器滤波器是模拟电子技术中的重要部分，它的作用是通过滤波器电路来处理信号中的不同频率成分。
常见的滤波器包括低通滤波器、高通滤波器、带通滤波器和带阻滤波器等。
了解滤波器的原理和特性可以帮助我们设计滤波器电路以及实现信号处理和分析等功能。
4. 模拟信号处理电路模拟信号处理电路是模拟电子技术的核心内容，它包括各种模拟信号处理和传输电路。
常见的模拟信号处理电路包括模拟加减法器、积分器、微分器、比较器和信号发生器等。
了解这些电路的原理和特性可以帮助我们设计各种模拟信号处理系统和仪器。
5. 模拟数字转换模拟数字转换（ADC和DAC）是模拟电子技术中的重要部分，它的作用是将模拟信号转换为数字信号或将数字信号转换为模拟信号。
了解ADC和DAC的原理和特性可以帮助我们设计各种模拟数字转换电路以及实现数字信号处理和传输等功能。
总之，模拟电子技术是电子工程中的一个重要分支，它在通信、音频、视频和医疗等领域都有广泛的应用。
通过学习模拟电子技术的知识点，我们可以掌握电子技术的基本原理和技能，为未来的工作和研究打下良好的基础。
希望以上总结的知识点能对学习模拟电子技术的朋友们有所帮助。

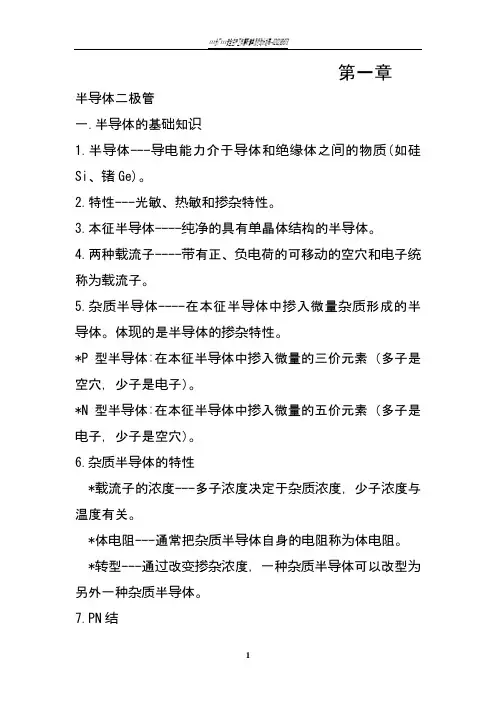

模电知识总结69466
第一章半导体二极管一.半导体的基础知识1.半导体---导电能力介于导体和绝缘体之间的物质(如硅Si、锗Ge)。
2.特性---光敏、热敏和掺杂特性。
3.本征半导体----纯净的具有单晶体结构的半导体。
4.两种载流子----带有正、负电荷的可移动的空穴和电子统称为载流子。
5.杂质半导体----在本征半导体中掺入微量杂质形成的半导体。
体现的是半导体的掺杂特性。
*P型半导体:在本征半导体中掺入微量的三价元素（多子是空穴，少子是电子）。
*N型半导体:在本征半导体中掺入微量的五价元素（多子是电子，少子是空穴）。
6.杂质半导体的特性*载流子的浓度---多子浓度决定于杂质浓度，少子浓度与温度有关。
*体电阻---通常把杂质半导体自身的电阻称为体电阻。
*转型---通过改变掺杂浓度，一种杂质半导体可以改型为另外一种杂质半导体。
7.PN结*PN结的接触电位差---硅材料约为0.6~0.8V，锗材料约为0.2~0.3V。
*PN结的单向导电性---正偏导通，反偏截止。
8.PN结的伏安特性二.半导体二极管*单向导电性------正向导通，反向截止。
*二极管伏安特性----同ＰＮ结。
*正向导通压降------硅管0.6~0.7V，锗管0.2~0.3V。
*死区电压------硅管0.5V，锗管0.1V。
3.分析方法------将二极管断开，分析二极管两端电位的高低: 若V阳>V阴(正偏)，二极管导通(短路);若V阳<V阴(反偏)，二极管截止(开路)。
1）图解分析法该式与伏安特性曲线的交点叫静态工作点Q。
2)等效电路法➢直流等效电路法*总的解题手段----将二极管断开，分析二极管两端电位的高低:若V阳>V阴(正偏)，二极管导通(短路);若V阳<V阴(反偏)，二极管截止(开路)。
三.*三种模型四.五.六.七.微变等效电路法八.稳压二极管及其稳压电路*稳压二极管的特性---正常工作时处在PN结的反向击穿区，所以稳压二极管在电路中要反向连接。
模电知识点总结讲义
模电知识点总结讲义第一部分：基本概念1. 电子元件电子元件是指能处理信息的基本部件，包括电阻、电容、电感、二极管、晶体管等。
- 电阻：用于限制电流或降低电压的元件。
- 电容：用于储存电荷或储存能量的元件。
- 电感：用于储存磁场能量或阻碍电流变化的元件。
- 二极管：用于整流、开关、放大等功能的元件。
- 晶体管：用于放大、开关、稳压等功能的元件。
2. 电路电路是由电子元件连接而成的路径，用于传输电流或信号。
- 直流电路：电流方向不变的电路。
- 交流电路：电流方向时而正时而负的电路。
- 数字电路：用于处理数字信号的电路。
- 模拟电路：用于处理模拟信号的电路。
3. 电路分析电路分析是指根据电路中元件的特性和连接关系，计算电压、电流等参数的过程。
- 基尔霍夫定律：电路中各节点的电流代数和为零。
- 欧姆定律：电流与电压成正比，电阻是电压和电流的比值。
- 诺顿定理：任意线性电路均可用一个等效的电压源和串联电阻来替代。
- 戴维南定理：任意线性电路均可用一个等效的电流源和并联电阻来替代。
4. 信号处理信号是指传输信息的载体，信号处理是对信号进行增强、滤波、调制等操作的过程。
- 放大器：用于增强信号幅度的电路。
- 滤波器：用于去除或增强特定频率的电路。
- 调制器：用于将低频信号调制到高频载波上的电路。
第二部分：放大器1. 放大器类型- 基本放大器：包括共射、共集、共底极等类型。
- 差分放大器：用于抑制共模信号的放大器。
- 电压跟随器：用于输出跟随输入信号的放大器。
2. 放大器设计- 选型：根据放大器的功率、频率、噪声等性能要求选择适当的器件。
- 偏置：通过电阻、电容等元件来设置放大器工作点。
- 反馈：通过串联或并联的电阻、电容等元件来控制放大器的增益、带宽等性能。
3. 放大器应用- 信号放大：用于将传感器输出的微弱信号放大到可测量范围。
- 信号传输：用于增强信号以便传输到远处或驱动加载。
第三部分：滤波器1. 滤波器类型- 低通滤波器：允许低频信号通过，阻断高频信号。
模电笔记知识点总结
模电笔记知识点总结一、模拟信号处理1. 模拟信号与数字信号模拟信号是指信号的数值是连续变化的，可以用连续的数学函数表示。
数字信号是指信号的数值是离散的，需要经过模数转换才能表示成数值输出。
模拟信号处理的目的是将模拟信号转换为数字信号，或者将数字信号转换为模拟信号。
2. 采样与保持采样是指将连续的模拟信号按照一定的时间间隔进行取样，得到一系列的离散数值。
保持是指在采样之后，保持所获得的信号值，直到下一次采样。
3. 模拟信号重构模拟信号重构是指将数字信号重新转换为模拟信号。
通常通过数字到模拟转换器（DAC）来实现。
4. 模拟信号滤波模拟信号滤波是指对模拟信号进行频率特性的调整，滤除不需要的频率成分，以及放大需要的频率成分。
常见的滤波器包括低通滤波器、高通滤波器、带通滤波器和带阻滤波器。
5. 模拟信号调制模拟信号调制是指将模拟信号转换为相应的调制信号，以便在传输和处理中更容易应用。
常见的模拟信号调制方式包括调幅调制（AM）、调频调制（FM）和调相调制（PM）。
二、放大器设计1. 放大器的基本原理放大器是一种电路，它可以放大输入信号的幅度，并输出相应的放大信号。
放大器的核心原理是利用晶体管或运算放大器等电子器件的非线性特性，实现信号的增益。
放大器的设计目标通常包括增益、带宽、输入/输出阻抗、噪声等方面的考虑。
2. 放大器的分类放大器可以根据其工作方式、频率响应等特性进行分类。
比较常见的放大器包括运算放大器、差分放大器、共模抑制放大器、功率放大器等。
3. 放大器的频率特性放大器的频率特性是指放大器对不同频率信号的响应。
常见的频率特性包括通频带、截止频率、增益带宽积等。
4. 放大器的非线性失真非线性失真是指放大器输出信号与输入信号之间存在非线性关系，导致输出信号不完全等于输入信号。
常见的非线性失真包括谐波失真、交调失真等。
5. 放大器的稳定性放大器的稳定性是指当放大器输出端负载发生变化时，放大器是否能够保持稳定的工作状态。
模电知识点识点总结
模电知识点识点总结一、电路分析电路分析是模拟电子技术中的基础知识点，它涉及到电路的基本元件、电路定律、戴维南定理、诺顿定理、等效电路、交流电路分析等内容。
在电路分析中，学生需要掌握电路元件的特性和参数，熟练掌握欧姆定律、基尔霍夫电压定律、基尔霍夫电流定律等基本定律，能够准确分析电路中的电压、电流和功率等参数。
二、放大电路放大电路是模拟电子技术中的重要内容之一，它是指通过放大器将输入信号放大的过程。
学生需要掌握放大器的基本分类、放大器的基本参数、放大器的频率特性等知识，理解放大器的工作原理，能够设计各种类型的放大电路。
三、模拟信号处理模拟信号处理是模拟电子技术中的核心内容之一，它涉及到模拟信号的获取、处理、传输和存储等过程。
学生需要掌握模拟信号的采样定理、量化处理、模拟信号滤波等知识，能够设计模拟信号处理系统，提高模拟信号处理的质量和效率。
四、模拟滤波器设计滤波器是模拟电子技术中的重要内容之一，它是指用于对信号进行滤波处理的电路。
学生需要掌握滤波器的分类、滤波器的性能指标、滤波器的设计方法等知识，能够设计各种类型的模拟滤波器，提高信号的质量和准确性。
五、集成电路设计集成电路设计是模拟电子技术中的核心内容之一，它涉及到集成电路的设计原理、工艺流程、器件制造等一系列内容。
学生需要掌握集成电路的基本结构、工作原理、设计方法等知识，能够设计各种类型的集成电路，提高集成电路的性能和可靠性。
总之，模拟电子技术是电子工程中非常重要的一门课程，它涉及到电路分析、放大电路、模拟信号处理、模拟滤波器设计、集成电路设计等方面的知识。
学生在学习模拟电子技术的过程中，需要注重理论与实践相结合，通过实验和项目设计来提高自己的技能水平，从而更好地应用模拟电子技术知识解决实际问题。

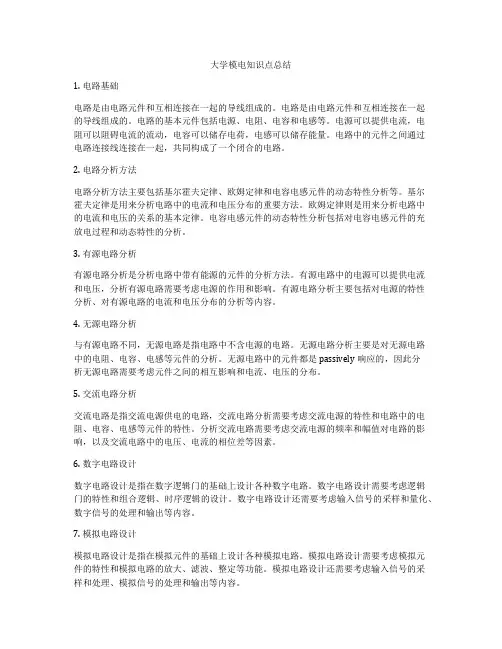

大学模电知识点总结
大学模电知识点总结1. 电路基础电路是由电路元件和互相连接在一起的导线组成的。
电路是由电路元件和互相连接在一起的导线组成的。
电路的基本元件包括电源、电阻、电容和电感等。
电源可以提供电流，电阻可以阻碍电流的流动，电容可以储存电荷，电感可以储存能量。
电路中的元件之间通过电路连接线连接在一起，共同构成了一个闭合的电路。
2. 电路分析方法电路分析方法主要包括基尔霍夫定律、欧姆定律和电容电感元件的动态特性分析等。
基尔霍夫定律是用来分析电路中的电流和电压分布的重要方法。
欧姆定律则是用来分析电路中的电流和电压的关系的基本定律。
电容电感元件的动态特性分析包括对电容电感元件的充放电过程和动态特性的分析。
3. 有源电路分析有源电路分析是分析电路中带有能源的元件的分析方法。
有源电路中的电源可以提供电流和电压，分析有源电路需要考虑电源的作用和影响。
有源电路分析主要包括对电源的特性分析、对有源电路的电流和电压分布的分析等内容。
4. 无源电路分析与有源电路不同，无源电路是指电路中不含电源的电路。
无源电路分析主要是对无源电路中的电阻、电容、电感等元件的分析。
无源电路中的元件都是 passively响应的，因此分析无源电路需要考虑元件之间的相互影响和电流、电压的分布。
5. 交流电路分析交流电路是指交流电源供电的电路，交流电路分析需要考虑交流电源的特性和电路中的电阻、电容、电感等元件的特性。
分析交流电路需要考虑交流电源的频率和幅值对电路的影响，以及交流电路中的电压、电流的相位差等因素。
6. 数字电路设计数字电路设计是指在数字逻辑门的基础上设计各种数字电路。
数字电路设计需要考虑逻辑门的特性和组合逻辑、时序逻辑的设计。
数字电路设计还需要考虑输入信号的采样和量化、数字信号的处理和输出等内容。
7. 模拟电路设计模拟电路设计是指在模拟元件的基础上设计各种模拟电路。
模拟电路设计需要考虑模拟元件的特性和模拟电路的放大、滤波、整定等功能。
模拟电路设计还需要考虑输入信号的采样和处理、模拟信号的处理和输出等内容。
模电必考知识点总结
模电必考知识点总结一、基本电路理论1. 电路基本定律欧姆定律、基尔霍夫定律、电路中的功率计算等基本电路定律是模拟电子技术学习的基础，了解和掌握这些定律对于学习模拟电子技术是非常重要的。
2. 电路分析了解如何对电路进行简化、等效电路的转换、戴维南定理和诺依曼定理等电路分析的基本方法。
3. 电路稳定性掌握电路的稳定性分析方法，包括如何对直流放大电路和交流放大电路进行稳定性分析。
4. 传输线理论了解传输线的基本特性，包括传输线的阻抗、反射系数、传输线的匹配等知识。
二、放大电路1. 二极管放大电路了解二极管的基本特性和放大电路的设计原理，包括共射放大电路、共集放大电路和共基放大电路等基本的二极管放大电路。
2. 晶体管放大电路了解晶体管放大电路的基本原理和设计方法，包括共射放大电路、共集放大电路和共基放大电路等基本的晶体管放大电路。
3. 放大电路的频率响应了解放大电路的频率响应特性，包括截止频率、增益带宽积等相关知识。
4. 反馈电路掌握反馈电路的基本原理和分类，了解正反馈和负反馈电路的特点和应用。
三、运算放大电路1. 运算放大器的基本特性了解运算放大器的基本特性，包括输入输出阻抗、放大倍数、共模抑制比等相关知识。
2. 运算放大器的电路应用了解运算放大器在反馈电路、比较电路、滤波电路、振荡电路等方面的应用，掌握运算放大器的基本应用方法。
四、滤波器电路1. RC滤波器和RL滤波器了解RC滤波器和RL滤波器的基本原理、特性和应用，包括一阶和二阶滤波器的设计和性能分析。
2. 增益电路和阻抗转换电路掌握增益电路和阻抗转换电路的设计原理和方法，了解它们在滤波电路中的应用。
3. 模拟滤波器设计了解低通滤波器、高通滤波器、带通滤波器和带阻（陷波）滤波器的设计方法和特性，掌握模拟滤波器的设计技巧。
五、功率放大电路1. BJT功率放大电路了解晶体管功率放大电路的基本原理和设计方法，包括类A、类B、类AB和类C功率放大电路的特点和应用。
模电 知识点总结
模电知识点总结一、基本概念1. 电路元件：模拟电子技术的基本元件包括电阻、电容、电感、二极管、晶体管等。
其中，电阻用于限制电流，电容用于储存电荷，电感用于储存能量，二极管用于整流、开关等，晶体管用于放大、开关等。
2. 信号：在模拟电子技术中，信号是指随时间或空间变化的电压或电流。
常见的信号形式有直流信号、交流信号、脉冲信号等。
3. 放大器：放大器是模拟电子技术中的重要元件，用于放大输入信号的幅度。
常见的放大器有运放放大器、晶体管放大器等。
4. 滤波器：滤波器是用于选择特定频率范围内的信号，常用于滤除噪声、提取特定频率成分等。
5. 调制解调：调制是将基带信号调制到载波上，解调是将载波信号解调还原为基带信号。
调制解调技术是模拟电子技术中的重要应用之一。
二、基本电路1. 电阻电路：电阻是最基本的电路元件之一，常用于限制电流、调节电压和波形、分压等。
常见的电阻电路包括电压分压电路、电流分压电路、电阻网络等。
2. 电容电路：电容是能存储电荷的元件，常用于滤波、积分、微分等。
常见的电容电路包括RC电路、LC电路、多级滤波器等。
3. 电感电路：电感是储存能量的元件，常用于振荡器、磁耦合放大器等。
常见的电感电路包括RLC电路、振荡电路、滤波器等。
4. 滤波器电路：滤波器是用于选择特定频率范围内的信号的电路，常用于滤除杂散信号、提取特定频率成分等。
常见的滤波器包括低通滤波器、高通滤波器、带通滤波器、陷波滤波器等。
5. 放大器电路：放大器是用于放大电压、电流信号的电路，常用于信号调理、传感器信号放大、运算放大器电路等。
常见的放大器电路包括运算放大器电路、放大器电路、多级放大器电路等。
6. 混频器电路：混频器是用于将两路信号进行混频得到中频信号的电路，常用于调频收音机、超外差接收机等。
常见的混频器电路包括倍频器电路、调频接收机电路、超外差接收机电路等。
7. 调制解调电路：调制解调电路是用于调制解调信号的电路，常用于调制解调的通信系统、调幅收音机、调频收音机等。
模电知识点总结手写
模电知识点总结手写一、模拟信号的特点1、连续性：模拟信号是连续变化的信号，其数学模型可以用连续函数表示。
2、无限制：模拟信号的值域和定义域都是无限制的，可以取任何值。
3、多样性：模拟信号包含了丰富的信息，可以精确地反映原始信号的特征。
二、模拟信号的基本处理1、信号放大：通过放大电路可以增加信号的幅度，从而满足实际应用的需求。
2、信号滤波：滤波电路可以实现对信号的频率选择性放大或抑制，从而实现信号的滤波处理。
3、信号混频：混频电路可以实现不同频率信号的乘法运算，用于实现调频、解调等功能。
4、信号调制：调制电路可以将基带信号调制到高频载波上，实现信号的传输。
三、模拟电路的基本元件1、电阻：电阻是模拟电路中最基本的元件之一，用于限制电流和电压的大小。
2、电容：电容是一种能够存储电荷的元件，用于实现信号的积分、微分等功能。
3、电感：电感是一种能够存储磁场能量的元件，用于实现信号的滤波和变压功能。
4、二极管：二极管是一种具有非线性特性的元件，用于实现整流、开关等功能。
5、晶体管：晶体管是一种具有放大功能的元件，用于实现信号的放大、放大等功能。
四、模拟电路的基本类型1、放大电路：放大电路是模拟电路中最基本的类型之一，用于实现信号的放大功能。
2、滤波电路：滤波电路可以对信号进行频率选择性处理，实现滤波功能。
3、混频电路：混频电路可以对不同频率的信号进行乘法运算，用于调频、解调等功能。
4、调制电路：调制电路可以将基带信号调制到高频载波上，实现信号的传输。
五、常用的模拟电子器件1、运算放大器：运算放大器是一种用于放大、滤波等功能的集成电路，广泛应用于模拟电路中。
2、电压比较器：电压比较器是一种用于比较两个电压大小的器件，用于开关控制等功能。
3、脉冲发生器：脉冲发生器是一种用于产生脉冲信号的器件，用于时序控制等功能。
4、信号发生器：信号发生器是一种能够产生各种信号波形的仪器，用于实验和测试。
5、示波器：示波器是一种用于显示信号波形的仪器，用于实验和测试。
模电知识点复习总结
模电知识点复习总结模拟电子技术（模电）是电子工程中的重要基础学科之一，主要研究电路中的电压、电流以及能量的传输和转换。
下面是我对模电知识点的复习总结：一.基础知识1.电路基本定律：欧姆定律、基尔霍夫定律、电压分压定律、电流分流定律、功率定律。
2.信号描述与频域分析：时间域与频域的关系。
傅里叶级数和傅里叶变换的基本概念和应用。
3.理想放大器：增益、输入/输出电阻、输入/输出阻抗的概念和计算方法。
4.放大器基本电路：共射、共集、共基放大器的特点、电路结构和工作原理。
二.放大器设计1.放大器的参数：增益、输入/输出电阻、输入/输出阻抗。
2.放大器的稳定性：稳态稳定性和瞬态稳定性。
3.放大器的频率响应：截止频率、增益带宽积、输入/输出阻抗对频率的影响。
4.放大器的非线性失真：交趾略失真、交调失真、互调失真等。
5.放大电路的优化设计：负反馈、输入/输出阻抗匹配、增益平衡等。
三.运算放大器1.运算放大器的基本性质：增益、输入阻抗、输出阻抗、共模抑制比。
2.电压放大器：非反转放大器、反转放大器、仪表放大器、差分放大器。
3.运算放大器的应用电路：比较器、积分器、微分器、换相器、限幅器等。
4.运算放大器的非线性失真：输入失真、输出失真、交调失真等。
四.双向可调电源1.双向可调电源的基本原理：输入电压、输出电压和控制信号之间的关系。
2.双向可调电源的电路结构：移相电路、比较器、反相放大器、输出级等。
3.双向可调电源的控制方式：串行控制和并行控制。
五.滤波器设计1.常见滤波器类型：低通、高通、带通和带阻滤波器。
2.滤波器的频率响应特性：通频带、截止频率、衰减量。
3.滤波器的传输函数：频率选择特性、阶数选择。
4.滤波器的实现方法：RC、RL、LC和电子管等。
六.可控器件1.二极管：理想二极管模型、二极管的非理想特性、二极管的应用。
2.可控硅：双向可控硅、单向可控硅、可控硅的触发电路和应用。
3.功率晶体管：NPN、PNP型功率晶体管的特性参数、功率放大电路设计。
模电知识集锦
模电知识集锦1、差模：大小相等、极性相反。
共模：大小相等、记性相同。
2、差分放大电路的四种接法：双端输入、双端输出双端输入、单端输出单端输入、双端输出单端输入、单端输出3、直接耦合的优缺点：缺点：静态工作点之间相互影响，易产生“零点漂移”。
优点：1）具有良好的低频特性，可放大变化缓慢的信号。
2）小容量电容3）价格便宜4、理想运放工作在线性区的特性：1）“虚短”U +=U- 2）”虚断”I+=I-理想运放工作在非线性区的特性：”虚断”I+=I-5、集成运放的两个输入端：同相输入端反相输入端6、交流电——直流电电源变压器整流电路滤波电路稳压电路7、第一级选择差分放大电路的原因是克服“零点漂移”。
8、多级放大电路的耦合方式：直接耦合阻容耦合变压器耦合光电耦合9、三种接法的比较：共射电路：既能放大电流又能放大电压共集电路：只能放大电流共基电路：只能放大电压10、集成运放电路的组成输入级中间级输出级偏置电路11、波形之间的相互转化：方波——三角波积分电路三角波——方波微分电路正玄波——余弦波积分电路12、三角波发生电路组成：滞回比较器积分电路13、正弦波振荡电路的组成：放大电路选频电路正反馈网络稳幅环节14、1）直流负反馈：稳定静态工作点。
2）电压串联负反馈：减少放大电路从信号源索取电流。
3）电压并联负反馈：实现电流——电压转换4）电压串联负反馈：输入稿、输出电压稳定。
5）电流串联负反馈：实现电压——电流转换。
15、自激振荡条件：AF=-116、正弦波振荡条件：AF=1。
模电各章节主要知识点总结
（2）若是开环（无反馈），或正反馈，则放大器处于饱和状态
2、理想运放条件： Ri ,由此得到虚断， i i 0 Avo ,由此得到虚短， v v
3、虚短和虚断：
RO 0 KCMRR
各种运算（比例，加减法，积分微分电路等）中，
i i 0,说明两个输入端无电流 ； v v,说明两个输入端等电位
例如：
vo ic (RL // RC ) ib(RL // RC )
vi ib (rbe (1 )Re )
Av
vo vi
RL // RC
rbe (1 )Re
如果该题有射极旁路电容存在，
则有：
Av
vo vi
RL // RC rbe
Ri
模电各章节主要知识点和解题关键
第一章 绪论
1. 放大电路四种模型 2. 输入电阻（P13） 3. 输出电阻（P13） 4.增益与放大 倍数（符号）（P15）
电压增益=20lg Av dB
5. 频率响应（P15,16）
第二章 运算放大器
主要知识点解读：
1、运算电路特点：
（1）要构成各种运算，必须要有负反馈******，才有虚短和虚断
2.动态分析方法：
采用小信号模型，即微变等效电路。
rbe rbb '(1 )(re re ')
rbb
'(1
)
VT IE
VT 26mV（常温）
一般情况下，取 rbb' 200
解题思路是：先画出交流通路，再将三极管的简化模型替代 三极管进行分析计算。做熟练以后，若没要求画微变等效电路， 就可以不画。提醒：有射极电阻的情况下，要看有没有旁路电容！
模电总结（大全5篇）
模电总结（大全5篇）第一篇：模电总结半导体器件半导体中有两种载流子：电子，空穴。
当电子挣脱共价键的束缚成为自由电子后，共价键就留下一个空位，这个空位就称为空穴。
影响半导体导电性的因素：外界热（温度）和光的作用或往纯净的半导体中掺入某些杂质。
本征半导体：完全纯净的、结构完整的半导体晶体。
在绝对0度（T=0K）和没有外界激发时,价电子完全被共价键束缚着，本征半导体中没有可以运动的带电粒子（即载流子），它的导电能力为0，相当于绝缘体。
在常温下，由于热激发，使一些价电子获得足够的能量而脱离共价键的束缚，成为自由电子，同时共价键上留下一个空位，称为空穴。
本征激发的特点：① 两种载流子参与导电，自由电子数（n）=空穴数（p）② 外电场作用下产生电流，电流大小与载流子数目有关③ 导电能力随温度增加显著增加杂质半导体（通过掺杂，提高导电能力）N 型半导体：电子是多数载流子，空穴是少数载流子，但半导体呈中性，也称为（电子半导体）。
（在硅或锗晶体中掺入少量的五价元素，如磷形成）P 型半导体：空穴是多数载流子，电子是少数载流子，但半导体呈中性，也称为（空穴半导体）。
（在硅或锗晶体中掺入少量的三价元素，如硼形成）多子浓度主要取决于杂质浓度，少子浓度与温度有关。
二极管：导通管的压降看做常值（硅0.7V，锗0.2V）或0V（理想二极管）。
特殊二极管——稳压管（工作在反向击穿区）稳压原理：无论输入变化或负载变化，引起的电流变化都加于稳压管上，使输出电压稳定。
双极性晶体管（BJT）集电区：面积较大，基区：较薄，掺杂浓度低，发射区：掺杂浓度较高。
要使三极管能放大电流，必须使发射结正偏，集电结反偏。
双极性晶体管输出特性三个区域的特点: ① 放大区：发射结正偏，集电结反偏。
② 饱和区：发射结正偏，集电结正偏。
③ 截止区: 发射结、集电结均反偏。
双极型三极管是电流控制器件，场效应管是电压控制器件。
场效应管有两种: 结型场效应管JFET；绝缘栅型场效应管MOS ① N沟道增强型② N 沟道耗尽型③ P 沟道增强型④ P 沟道耗尽型耗尽型与增强型的区别在与UGS=0时是否有导电沟道。
(完整版)模电知识总结
第一部分半导体的基本知识二极管、三极管的结构、特性及主要参数；掌握饱和、放大、截止的基本概念和条件。
1、导体导电和本征半导体导电的区别：导体导电只有一种载流子：自由电子导电半导体导电有两种载流子：自由电子和空穴均参与导电自由电子和空穴成对出现，数目相等，所带电荷极性不同，故运动方向相反。
2、本征半导体的导电性很差，但与环境温度密切相关。
3、杂质半导体（1）N型半导体——掺入五价元素（2）P型半导体——掺入三价元素4、PN结——P型半导体和N型半导体的交界面在交界面处两种载流子的浓度差很大；空间电荷区又称为耗尽层反向电压超过一定值时，就会反向击穿，称之为反向击穿电压5、PN结的单向导电性——外加电压正向偏置反向偏置6、二极管的结构、特性及主要参数（1）P区引出的电极——阳极；N区引出的电极——阴极温度升高时，二极管的正向特性曲线将左移，反向特性曲线下移。
二极管的特性对温度很敏感。
其中，Is为反向电流，Uon为开启电压，硅的开启电压——0.5V，导通电压为0.6~0.8V，反向饱和电流<0.1μA，锗的开启电压——0.1V，导通电压为0.1~0.3V，反向饱和电流几十μA。
（2）主要参数1）最大整流电流I：最大正向平均电流2）最高反向工作电流U：允许外加的最大反向电流，通常为击穿电压U的一半3）反向电流I：二极管未击穿时的反向电流，其值越小，二极管的单向导电性越好，对温度越敏感4）最高工作频率f：二极管工作的上限频率，超过此值二极管不能很好的体现单向导电性7、稳压二极管在反向击穿时在一定的电流范围内（或在一定的功率耗损范围内），端电压几乎不变，表现出稳压特性，广泛应用于稳压电源和限幅电路中。
（1）稳压管的伏安特性（2）主要参数1）稳定电压U：规定电流下稳压管的反向击穿电压2）稳定电流I：稳压管工作在稳定状态时的参考电流。
电流低于此值时稳压效果变坏，甚至根本不稳压，只要不超过稳压管的额定功率，电流越大稳压效果越好。
模电常见知识点总结
模电常见知识点总结一、基本概念1. 电压、电流、功率：电压是电势差，单位是伏特；电流是电荷在单位时间内通过导体的数量，单位是安培；功率是单位时间内能量的转化率，单位是瓦特。
2. 电路元件：电路元件主要包括电阻、电容和电感。
电阻是电流对电压的阻碍作用，单位是欧姆；电容是储存电荷的能力，单位是法拉；电感是存储磁场能量的元件，单位是亨利。
3. 信号处理：模拟信号是连续的信号，可以采用模拟电子技术进行处理。
模拟信号的处理包括滤波、放大、混频等操作。
4. 放大器：放大器是一种能够增加信号幅度的电路，通常包括运放放大器、功率放大器等类型。
5. 混频器：混频器是一种能够将两个不同频率的信号进行混合的电路，主要用于调频、调相和倍频等应用。
6. 滤波器：滤波器可以根据频率特性对输入信号进行滤波，主要包括低通滤波器、带通滤波器和高通滤波器等。
7. 稳压器：稳压器是一种能够在负载变化时保持输出电压稳定的电路，主要包括线性稳压器和开关稳压器。
8. 模拟信号的采样与保持、量化与编码：在数字信号处理中，要将模拟信号转换为数字信号，需要进行模拟信号的采样与保持、量化与编码等操作。
二、基本电路分析方法1. 基尔霍夫定律：基尔霍夫定律是电路分析中的重要方法之一，包括基尔霍夫电流定律和基尔霍夫电压定律。
2. 节点分析法和支路分析法：节点分析法和支路分析法是电路分析中常用的两种方法，用于求解电路中的电压和电流。
3. 物理尺解法：物理尺解法是一种将电路问题转化为几何问题进行求解的方法，通常用于分析长线搭接、三角形回路等特殊电路。
4. 电压源法和电流源法：电压源法和电流源法是一种简化复杂电路的方法，适用于求解电路中的等效电阻和电流分布。
5. 理想变压器：理想变压器是一个重要的电路模型，可以通过它来求解电路中的电压和电流。
6. 交流电路分析：交流电路分析是模拟电子技术中的重要内容，包括交流电路中的阻抗、功率、相位等内容。
7. 电路的频率响应：电路的频率响应是指电路对不同频率信号的响应情况，可以通过传递函数或频率特性曲线来描述。
模电各章节主要知识点总结
06
第六章：信号发生器与信号变换器
信号发生器的定义和分类
总结词
信号发生器是用于产生所需信号的电子设备 ，根据产生信号的方式不同，可以分为振荡 器和调制器两类。
详细描述
信号发生器是用来产生各种所需信号的电子 设备，这些信号可以是正弦波、方波、脉冲 波等。根据产生信号的方式不同，信号发生 器可以分为两类：振荡器和调制器。振荡器 是利用自激反馈产生所需信号的电子设备， 而调制器则是利用调制技术将低频信号加载
THANKS
感谢观看
限流、分压、反馈等
电阻的串并联
串联增大阻值，并联减小阻值
电容
电容的种类
电解电容、瓷片电容、薄膜电 容等
电容的参数
标称容量、允许偏差、额定电 压、绝缘电阻等
电容的作用
隔直流通交流、滤波、耦合等
电容的充电放电
在交流电下，电容具有“隔直 流通交流”的作用，即让高频 信号通过，阻止低频信号通过
电感
电感的种类
信号变换器的工作原理和应用
• 总结词：模拟式信号变换器的工作原理是将输入的模拟信号进行采样、量化和 编码，转换成数字信号输出；数字式信号变换器则是将输入的数字信号进行解 码和数模转换，转换成模拟信号输出。
• 详细描述：模拟式信号变换器的工作原理是将输入的模拟信号进行采样、量化 和编码，转换成数字信号输出。采样是将连续时间信号转换为离散时间信号的 过程，量化是将采样后的离散值进行近似取整的过程，编码则是将量化后的离 散值转换为二进制码元的过程。数字式信号变换器的工作原理是将输入的数字 信号进行解码和数模转换，转换成模拟信号输出。解码是将输入的数字码元进 行解码的过程，数模转换则是将解码后的离散值转换为连续时间信号的过程。 模拟式和数字式信号变换器在通信、测量、控制等领域有着广泛的应用。
模电基本知识点总结
模电基本知识点总结一、基本电子元件在模拟电子技术中，常用的基本电子元件包括电阻、电容、电感和二极管、晶体管等。
下面我们来介绍一下这些基本电子元件的特性和应用。
1. 电阻电阻是用来限制电流的一种电子元件，它的电阻值用欧姆（Ω）来表示。
电阻的大小取决于材料的电阻率和尺寸。
在实际电路中，电阻通常用来分压、限流、接地等。
电阻的连接方式有串联和并联两种。
2. 电容电容是用来存储电荷的一种电子元件，它的容量用法拉得（F）来表示。
电容的存储能力取决于材料的介电常数和结构。
在实际电路中，电容通常用来滤波、隔直、储能等。
电容的连接方式有串联和并联两种。
3. 电感电感是用来储存能量的一种电子元件，它的电感值用亨利（H）来表示。
电感的大小取决于线圈的匝数和磁芯的材料。
在实际电路中，电感通常用来滤波、隔交、振荡等。
电感的连接方式有串联和并联两种。
4. 二极管二极管是一种非线性元件，它的特性是只允许电流单向通过。
二极管的主要作用是整流、限流、反向保护等。
常见的二极管有硅二极管、锗二极管、肖特基二极管等。
5. 晶体管晶体管是一种半导体器件，它主要有三个端子：发射极、基极和集电极。
晶体管有两种类型：NPN型和PNP型。
晶体管可以作为信号放大、开关、振荡等。
常见的晶体管有通用型晶体管、场效应晶体管、双极型晶体管等。
二、放大器放大器是模拟电子电路中起放大作用的重要器件，其作用是放大输入信号的幅度，以便驱动负载。
根据放大器的工作方式和放大电路的结构，放大器大致可以分为三类：电压放大器、电流放大器和功率放大器。
1. 电压放大器电压放大器是将输入信号的电压放大到较大的幅度，以便驱动负载。
常见的电压放大器有共射放大器、共集放大器、共源放大器等。
这些电压放大器基本上由晶体管、耦合电容、电阻等元件组成。
2. 电流放大器电流放大器是将输入信号的电流放大到较大的幅度，以便驱动负载。
常见的电流放大器有共基放大器、共漏放大器、共栅放大器等。
这些电流放大器基本上由晶体管、耦合电容、电阻等元件组成。
模电知识总结
模电知识什么是模拟电路？模拟电路是指用电压或电流信号来表示某个量的大小和变化的电路。
模拟电路的基本元件模拟电路的基本元件包括电阻、电容、电感、二极管、晶体管、运算放大器等。
电阻电阻是指电路中阻碍电流流动的器件，其阻值用欧姆表示。
电容电容是指在电压变化时可以存储电荷的器件，其容量用法拉表示。
电感电感是指在电流变化时产生电压的器件，其单位为亨利。
二极管二极管是一种只允许电流单向通过的元件。
晶体管晶体管是半导体器件，可用于放大、开关、稳压等电路中。
运算放大器运算放大器是一种集成电路，可用于各种模拟电路中。
模拟电路的基本电路模拟电路的基本电路包括放大器电路、滤波电路、稳压电路等。
放大器电路放大器电路是将输入信号放大后输出的电路，其中包括共射放大器、共基放大器、共集放大器等。
滤波电路滤波电路是可用于抑制或增强某一频率成分的电路，其中包括低通滤波器、高通滤波器、带通滤波器、带阻滤波器等。
稳压电路稳压电路用于对直流电压进行稳定，其中包括三端稳压器、二端稳压器等。
模拟电路的分析方法分析模拟电路时可采用基尔霍夫定律、诺顿定理和毕奥-萨伐尔定律等方法。
基尔霍夫定律基尔霍夫定律包括基尔霍夫电流定律和基尔霍夫电压定律。
诺顿定律诺顿定律指出，任何线性、稳定、双端口网络都可被等效为一电流源和一并联的等效电阻。
毕奥-萨伐尔定律毕奥-萨伐尔定律是指，一个导体内某一点处的磁场强度，与通过该点的电流成正比，与点到电流的距离成反比。
模拟电路的设计方法进行模拟电路的设计时，应了解电路的基本原理，根据实际需求选择合适的电路形式、器件和元器件，进行电路的布局与布线，并进行调试和测试。
模拟电路的应用领域模拟电路广泛应用于电子、通信、控制、测量等领域，如音频放大器、电子血压计、显示器等。
模拟电路是电子工程基础课程之一，涉及的知识点较多，本文仅对模拟电路的基本概念、基本元件、基本电路、分析方法、设计方法和应用领域进行了简要，希望读者能够对模拟电路有更全面的了解。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第一章半导体二极管一.半导体的基础知识1.半导体－--导电能力介于导体和绝缘体之间的物质（如硅Ｓi、锗Ｇe）。
2.特性---光敏、热敏和掺杂特性。
3.本征半导体----纯净的具有单晶体结构的半导体。
４．两种载流子--－-带有正、负电荷的可移动的空穴和电子统称为载流子。
5.杂质半导体----在本征半导体中掺入微量杂质形成的半导体。
体现的是半导体的掺杂特性。
*P型半导体:在本征半导体中掺入微量的三价元素(多子是空穴,少子是电子）。
*N型半导体:在本征半导体中掺入微量的五价元素(多子是电子,少子是空穴)。
６. 杂质半导体的特性＊载流子的浓度---多子浓度决定于杂质浓度，少子浓度与温度有关。
＊体电阻--－通常把杂质半导体自身的电阻称为体电阻。
＊转型－--通过改变掺杂浓度，一种杂质半导体可以改型为另外一种杂质半导体。
7.ＰN结＊ＰN结的接触电位差---硅材料约为0.6~0．8V，锗材料约为０.２～0.3V。
* ＰＮ结的单向导电性---正偏导通,反偏截止。
8. PN结的伏安特性二. 半导体二极管*单向导电性---－－-正向导通，反向截止。
*二极管伏安特性-－--同ＰN结。
*正向导通压降--－---硅管０.6~０.7V，锗管0．２~０.3Ｖ。
*死区电压--－---硅管0.5Ｖ，锗管０.1Ｖ。
3.分析方法-－----将二极管断开,分析二极管两端电位的高低：若Ｖ阳>V阴( 正偏),二极管导通(短路）;若Ｖ阳<V阴(反偏)，二极管截止(开路）。
1）图解分析法该式与伏安特性曲线的交点叫静态工作点Ｑ。
２) 等效电路法➢直流等效电路法＊总的解题手段----将二极管断开,分析二极管两端电位的高低:若V阳>Ｖ阴( 正偏),二极管导通（短路);若V阳<V阴(反偏),二极管截止(开路)。
*三种模型➢微变等效电路法三.稳压二极管及其稳压电路*稳压二极管的特性---正常工作时处在PＮ结的反向击穿区，所以稳压二极管在电路中要反向连接。
第二章三极管及其基本放大电路一. 三极管的结构、类型及特点1．类型---分为NPN和ＰNP两种。
２.特点---基区很薄,且掺杂浓度最低；发射区掺杂浓度很高，与基区接触面积较小；集电区掺杂浓度较高,与基区接触面积较大。
二. 三极管的工作原理１.三极管的三种基本组态2. 三极管内各极电流的分配* 共发射极电流放大系数(表明三极管是电流控制器件式子称为穿透电流。
3.共射电路的特性曲线*输入特性曲线---同二极管。
＊输出特性曲线（饱和管压降,用ＵCEＳ表示放大区---发射结正偏,集电结反偏。
截止区-－－发射结反偏,集电结反偏。
4．温度影响温度升高，输入特性曲线向左移动。
温度升高IＣBO、I CEＯ、ＩＣ以及β均增加。
三. 低频小信号等效模型(简化）hｉｅ--－输出端交流短路时的输入电阻,常用r be表示;hｆe－－-输出端交流短路时的正向电流传输比,常用β表示;四. 基本放大电路组成及其原则1．ＶT、VＣC、Ｒｂ、R c 、C1、C２的作用。
2.组成原则－－--能放大、不失真、能传输。
五. 放大电路的图解分析法1. 直流通路与静态分析*概念---直流电流通的回路。
＊画法－--电容视为开路。
*作用－--确定静态工作点*直流负载线---由V CC=I CＲC+ＵCE确定的直线。
*电路参数对静态工作点的影响1)改变Ｒb :Q点将沿直流负载线上下移动。
２)改变R c :Ｑ点在I BQ所在的那条输出特性曲线上移动。
３）改变V CC：直流负载线平移，Q点发生移动。
２. 交流通路与动态分析*概念---交流电流流通的回路*画法--－电容视为短路,理想直流电压源视为短路。
*作用--－分析信号被放大的过程。
*交流负载线－-- 连接Q点和VＣC’点V CC’＝U CEQ+ＩCQ R L’的直线。
３．静态工作点与非线性失真（1)截止失真*产生原因-－-Q点设置过低*失真现象--－NPN管削顶,PＮＰ管削底。
*消除方法---减小R b,提高Q。
(2）饱和失真*产生原因－－-Q点设置过高*失真现象－－-NPN管削底，PNP管削顶。
*消除方法---增大R b、减小R c、增大V CC。
4. 放大器的动态范围(１）U opp---是指放大器最大不失真输出电压的峰峰值。
(２)范围*当（U CEQ-ＵCEＳ）>（ＶCＣ’－ＵCEQ)时,受截止失真限制，U OPP=2ＵＯＭAX=２IＣQＲL’。
*当（U CEQ-ＵCES）＜(VＣC’－UＣEQ )时，受饱和失真限制，UＯＰP=2U OＭＡX＝2 （U CＥＱ－ＵＣＥＳ）。
*当(U CEQ－ＵCES）=(V CＣ’－U CEQ），放大器将有最大的不失真输出电压。
六. 放大电路的等效电路法1.静态分析（１)静态工作点的近似估算(2)Q点在放大区的条件欲使Q点不进入饱和区，应满足R B＞βRｃ。
2.放大电路的动态分析* 放大倍数* 输入电阻* 输出电阻七.分压式稳定工作点共射放大电路的等效电路法1.静态分析2.动态分析＊电压放大倍数在Rｅ两端并一电解电容Cｅ后输入电阻在R e两端并一电解电容C e后*输出电阻八.共集电极基本放大电路1.静态分析2．动态分析* 电压放大倍数* 输入电阻*输出电阻3. 电路特点＊电压放大倍数为正，且略小于1,称为射极跟随器，简称射随器。
＊输入电阻高,输出电阻低。
场效应管及其放大电路一. 结型场效应管（JFET）1.结构示意图和电路符号2.输出特性曲线(可变电阻区、放大区、截止区、击穿区）转移特性曲线UＰ----－截止电压二. 绝缘栅型场效应管(MOＳFET)分为增强型（EMＯS)和耗尽型（DMOS)两种。
结构示意图和电路符号2. 特性曲线＊N－EＭＯS的输出特性曲线＊N－EMＯS的转移特性曲线式中,IＤO是U GS=2UＴ时所对应的iＤ值。
* Ｎ-DＭOS的输出特性曲线注意：u GS可正、可零、可负。
转移特性曲线上i D=0处的值是夹断电压UＰ,此曲线表示式与结型场效应管一致。
三．场效应管的主要参数1.漏极饱和电流ＩDＳＳ2.夹断电压Uｐ３.开启电压UＴ4．直流输入电阻RＧS5．低频跨导g m（表明场效应管是电压控制器件）四. 场效应管的小信号等效模型E-MOＳ的跨导gｍ---五. 共源极基本放大电路1．自偏压式偏置放大电路* 静态分析动态分析若带有C s,则２．分压式偏置放大电路* 静态分析* 动态分析若源极带有C s，则六.共漏极基本放大电路* 静态分析或* 动态分析题目:６9页1.3、1.4、１.5、、1.6、、1.9`1.１０、1.11 93页例2．3.1、、、141页2．2、、２.6、2.7、2.9、、2.10、、2.１1、、2.1３、1.1４、2.1５、1.16、２.1７、、2.18第三章3.１了解什么是直接耦合,阻容耦合，变压器耦合,光电耦合３.2 掌握习题 3．2 3.3 3.4 3.５ 3.6 3.7 3．８ 3.1１第四章4.2 掌握各种电流源电路4．3 了解什么是双极型,单极型集成运放习题 4.3 4．４ 4.５ 4．7 4．1１ 4.12第五章没有复杂的计算题重点是基础概念把自测题和作业题的前七题看看,还有十,十二题高通电路：因为有旁路和耦合电容有下限截止频率相位大于零 P2２2低通电路：极间电容有上限截止频率相位小于零 P223读波特图:上下限截止频率拐点个数斜率中品放大倍数级数(貌似不考多级的）级数越多下限截止频率越高上限截止频率越低带宽越窄增益越大带宽越窄第六章1．反馈的概念，使净输入量增大的为正反馈,减小的为负反馈,对于分立元件则是看电压差是增大还是减小直流交流反馈的作用（主要研究交流反馈）习题6.1（５) P292２.判断有无反馈何种反馈（瞬时极性法）反馈量仅取决于输出量与输入量无关要能找出反馈网络３.四种反馈：负反馈只有电压串和电流并稳定电压是电压反馈稳定电流是电流反馈反馈与输入在同一段是并联反之串联串联反馈增大输入电阻并联减小输入电阻电压反馈减小输出电阻电流增大输出电阻将输出电压接地如果反馈还在是电流反馈不在是电压反馈反馈量以电压的方式叠加是串联反馈以电流的方式叠加是并联反馈负反馈使得频带变宽放大倍数减小放大倍数稳定4.基本概念：放大倍数反馈系数闭环放大倍数等概念Ｐ2７1闭环放大倍数的一般表达式P273自激振荡的条件（绝大多数尤其是集成运放都满足1+AF》１此时闭环放大倍数等于反馈系数的倒数）判断电路能否产生自激振荡1+AＦ》1是深度负反馈的条件深度负反馈的四种电路放大倍数(感觉出的可能性应该不大）5.虚短虚断的概念虚短只在线性区存在，虚断在任何时刻都存在有可能会出闭环放大倍数和开环放大倍数的题 ,有可能就是老师说的实验的那道题(猜的)这章概念性的东西比较多应该多看看自测题和习题的前十道, Ｐ296的判断方法Ｐ2９2的例题P２78 279 283的几道例题第七章1.比例运算电路，加减运算电路，积分微分运算电路,对数指数运算电路,这些都是要掌握的，不用死记,最好理解。
模拟乘法器重点是懂得怎样应用P353到Ｐ356２.低通滤波器是重点,要理解推导过程,结论尽量记住。
了解其他滤波器,最好记住电路图，了解高通,带通，带阻老师画的作业题都尽量再做一遍吧第八章1．正弦波震荡电路:判断是否能产生自激振荡，不对的怎样改正电感，电容反馈式震荡电路２.电压比较器：3种类型识别，判断传输特性,电压比较器的设计3矩形波，三角波发生电路4.电压,频率转换电路习题4,,9,１0,１4,1７，18，23. 第九章·知道概念：晶体管的甲类，乙类和甲乙类工作状态，最大输出功率,转换效率·9,２要掌握，会算效率，最大管压降,最大输出功率。
把这节看明白就行了。
自测题一，习题2,3，4第十章直流电源基本知识,包括整流滤波,稳压电路的作用·整流电路要弄懂,会算电流电压平均值·滤波电路知道当ＲlC＝(３～5)T/2时，Uｏ（ＡV）=１.2U，例题１0.３.1·知道电感滤波的输出电压平均值·10.4是重点，要会,例题会做·会算串联型稳压电路输出电压的调节范围开关型稳压电路的组成及特点习题3，６，8,11,1２，17。
