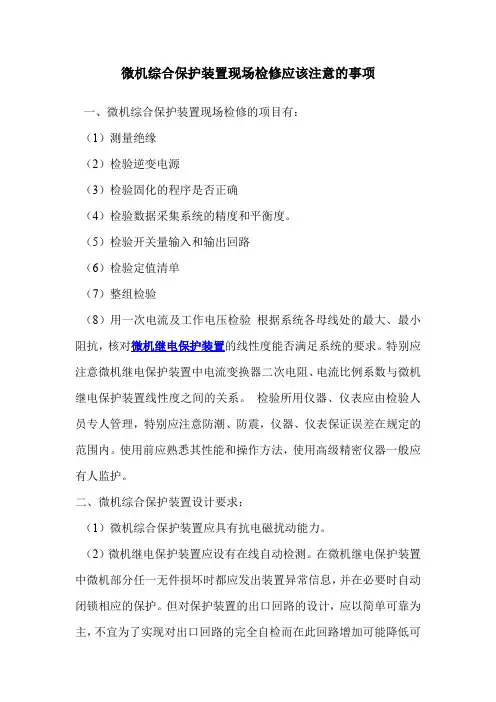

微机综合保护装置现场检修应该注意的事项
微机综合保护装置现场检修应该注意的事项
一、微机综合保护装置现场检修的项目有：
（1）测量绝缘
（2）检验逆变电源
（3）检验固化的程序是否正确
（4）检验数据采集系统的精度和平衡度。
（5）检验开关量输入和输出回路
（6）检验定值清单
（7）整组检验
（8）用一次电流及工作电压检验根据系统各母线处的最大、最小阻抗，核对微机继电保护装置的线性度能否满足系统的要求。特别应注意微机继电保护装置中电流变换器二次电阻、电流比例系数与微机继电保护装置线性度之间的关系。检验所用仪器、仪表应由检验人员专人管理，特别应注意防潮、防震，仪器、仪表保证误差在规定的范围内。使用前应熟悉其性能和操作方法，使用高级精密仪器一般应有人监护。
二、微机综合保护装置设计要求：
（1）微机综合保护装置应具有抗电磁扰动能力。
（2）微机继电保护装置应设有在线自动检测。在微机继电保护装置中微机部分任一无件损坏时都应发出装置异常信息，并在必要时自动闭锁相应的保护。但对保护装置的出口回路的设计，应以简单可靠为主，不宜为了实现对出口回路的完全自检而在此回路增加可能降低可
靠性的元件。
（3）微机继电保护装置的所有输出端子不应与其弱电系统有电的联系。
（4）微机综合保护装置应设有自恢复电路，在因干扰而造成程序走死时，应能通过自恢复正常工作。（5）微机继电保护装置在断开电源时不应丢失报告。
（6）微机继电保护装置应具有对时功能。
（7）对于同一型号微机继电保护装置的停用段应规定统一的整定符号。
（8）110Kv及以上电力系统的微机继电保护装置应具有测量故障点距离的功能。
微机综合保护装置技术规范书
微机综合保护装置技术规范书
1、微机综合保护系统及技术要求1.1系统功能：a.数据采集与处理：
实时采集模拟量、开关量、数字量、温度量、脉冲量以及各类保护信息。对实时数据
进行统计、分析及计算。
*实时表明各电路的电流、电压值；实时排序每日、每月母线电流、电压最低、最高
与平均值。
*实时显示各回路的功率因素；实时计算每日、每月各回路功率因数的最大、最小及
平均值。*实时显示各回路的有功、无功功率值；实时计算每日、每月各回路的有功、无
功最大、最小及平均值。
*实时表明各变压器温度值；实时排序每日、每月各变压器温度最低、最高与平均值。*实时表明各高压进线的频率、谐波分析情况。
*实时显示、统计各回路各时段的电度值,对电能数据进行分时计费统计,应根据用户
要求具有多种分时计费(峰、谷、平值等)方案和费率的种类。实时显示、统计各回路每日、每月、每年的有功电度总值和无功电度总值
*实时表明电容的投切状态以及手动/自动状态。
*数据采集周期、方式、参数等可由用户在线定义，状态量的变化应优先传送。b.报
警处理
设置剧场版信号和事故信号，并产生相同的音响报警及闪光，自动面世适当画面，对
应事故、故障设备的图形出现闪烁变位，窗口提示信息事件内容及处置指导报警信号可以
在监控主机上人工证实重归。报警同时启动事件打印输出功能。
*预告信号部分：线路过负荷、线路单相接地、跳闸回路断线、保护监控装置异常、
直流电压异常、系统自诊断故障、母线电压越限、电流越限、变压器温度越限等。*事故
信号部分：保护装置动作、开关变位。c.事故追忆及显示画面
PSL691U微机保护不对应启动重合闸的分析与改进
-发输变电-
PSL691U微机保护不对应启动重合闸的分析与改进
任晓洲孟志斌刘斌
（长庆油田水电厂,710201,陕西西安）
对于35kV线路，三相一次重合闸有保护启动和不对应启动（即考虑断路器偷跳起动重合闸）两种启动方式。在日常倒闸操作中，经常需要在断路器处就地进行电动分闸操作。当断路器“就地/远方”操作把手（ZK）切换回远方时，如果保护装置判断为偷跳，因位置不对应启动重合闸，就会对正在进行的倒闸操作带来风险，甚至可能造成带负荷拉隔离开关，造成设备损坏及人员伤亡。本文对一起微机保护不对应启动重合闸而引发的事故实例进行分析，说明重合闸不正常动作的原因，并提出有效的解决方案。
1不对应启动重合闸原理分析
重合闸的不对应启动指的是断路器在偷跳的情况下，微机保护发出重合闸指令。断路器偷跳是指断路器在运行过程中，既无运行人员操作，也无保护动作事件而发生的跳闸，这种情况多数是机构故障、直流接地等造成的。
南自PSL691U保护装置控制电路简图（除虚线框部分）如图1所示。进行保护装置“就地”手合或“远方”遥合时，HJ触点闭合，同时继电器K50启动，保护装置记录手合事件。断路器合闸后，由于断路器常闭辅助触点DL1断开，TWJ回路失电。保护装置记录的手合事件与TWJ的失电形成一种对应关系。进行保护装置“就地”手跳或“远方”遥跳时，TJ触点闭合，继电器K60启动，保
闸。3号主变两侧跳闸原因同2号主变。
3经验教训
（1）变电站倒闸操作时，应对照站内典型操作票进行操作，防止有漏误操作。
（2）变电站进行保护试验检修时，应退护装置记录手跳事件。保护装置内部重合闸放电，同时保护装置与TWJ的对应关系解除。

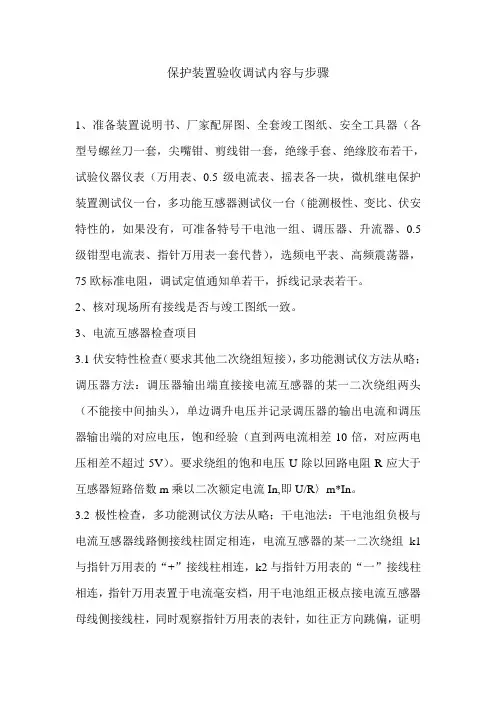

微机保护装置调试报告
B.29 PSL621系列微机保护装置检验标准
※△1.外观及接线检查(检验结果:正确的打“√”,否则打“×”)
※2.输出接点检查(检验结果:正确的打“√”,否则打“×”)
接点输出，包括信号接点输出校验，可配合定值校验进行，进行全部检验时应进行带断路器作一次合闸传动和一次跳闸传动，以确认整个传动回路的正确性。
2.1 接通装置直流电源，复归所有动作信号，对照下表测量各输出接点的初始状态。
2.2切除装置直流电源，测量以下三组接点是否闭合
8X5和8X6，9X1－9X4，9X7－9X10
检验结果：。
3．绝缘电阻及耐压试验(检验结果:正确的打“√”,否则打“×”)
各插件各端子并联 7 号通信模件的 X14 X15 端子为 CAN 网通信端子，可不作绝缘试验．由于电源模件24V 220V 出入口带滤波器对地有电容，摇绝缘时可将电源插座取下。
3.1试验前的准备工作：
（1）将保护装置的CPU插件拔出机箱，断开面板的连接电缆，其余插件全部插入。
（2）将通讯线与保护装置断开。
（3）保护测控屏上各压板置“投入”位置。
（4）断开保护装置与其他装置的有关连线。
（5）在保护测控屏端子排内侧分别短接交流电压回路端子、交流电流回路端子、直流电源回路端子、跳闸合闸回路端子、开关量输入回路端子及信号回路端子。
3.2保护测控屏内绝缘电阻的测试：
在进行本项试验时，需在保护测控屏端子排处将所有外引线全部断开, 仅对保护屏内进行绝缘电阻测试。按下表用1000V摇表测量装置各部分之间的绝缘电阻，绝缘电阻应≥10ＭΩ。
（1）8号模件X12与机壳应电气连通，2号模件X10与机壳应电气连通。
微机保护装置的现场检验的一般方法
１ 检 验屏 内配件 及线 路 时 ， ５在 电压 、 流应 电 从 屏上端 子排 上加 入 。
１ 试验接线应保证在模拟短路时 电压和电 ． ６ 流 变化 的 同时 陛。
１ 若在交流电 ． ７ 压威 电渝 回路对地之间接有 抗干扰电容 、 且试验时所加电压 、 电流为不对称量 时， 则应将抗干扰电容的接地 断开 ， 以防止由于 抗干扰电容而在非故障相产生电压，从而造成保 护装置的误动作。 行检 验 ， 以保 证万无 一 失 。 １ 在 运行 状态 下需 断开 电流 、电压线 时 ， ． ８ 应 ２ 系统工作电压及负荷电流下的检验项 目 － ３ 利用 系 统 工作 电压 及负 荷 电流进 行 检 验 ， 是 保 证 电流互 感器 二 次线 不开 路 ，电压 互感 器 二 次 线 不短路 。 最后 一 次检验 新 投入 的 变 电站或 改 动接线 后 的微 ２检 验项 目及方 法 机保 护装 置 二次 回路 接线 是 否正 确 ，因此 必 须认 真对待。接入系统电压 ， 通人负荷电流 ， 使装置处 ２１ 据采 集系 统 的检 验 ．数 ２１ 零点漂移。此时， ．１ ． 微机保护装置各交流 于正常运行状态。但跳闸、 合闸出口压板应断开。 调出相应菜单 ， 检查 Ｕ 、 ｂＵ ａＵ 、ｃ和 Ｉ、 ， ａＩ Ｉ ｂｃ 端 子均 开路 ， 加 电压 、 。对 于不 同 型号 早期 此时 ， 不 电流 ｕａ ｂ２￣ Ｕ 或近期的微机保护装置 ，可通过分离式键盘显示 是否符 合以下要求 ： 超 前 Ｕ ｌ０ ， ｂ超前 器或人机对话显示和键盘，观察各个模拟量采集 Ｕ ｌ０ ， 超 前 Ｉ １０ ， 前 Ｉ１０ ，ａ ｃ２ ￣ Ｉ ａ ｂ２￣ Ｉ ｂ超 ｃ２ ￣ Ｕ 和 值 。对 二次 额定 电流为 ５ Ａ的微机 保护 装 置 ， 采样 ￣Ｕ ａ ｂ和 Ｉ、 ｃ Ｉ 之间的夹角应基本相等， ， ｂｕ 和 ｃ 并与 值 应在 一 ．３ ＋ ．３范 围内 ；对于 －０ 额定 电 流 系统功率因数一致。若符合以上要求 ， ０ ～０ （ 说明三相电 为１ Ａ的微机保护装置， 采样值应在 一 ．１ ＋ ．１ 压和电流对称且为正相序， ０ ～Ｏ 且负荷电流相位正确。 应检 交 包 范围内。若检查的结果不符合要求 ，则应进行调 否删 ， 查 装置 交流 电压 、 流 电流 回路接 线（ 整。 括屏内连线） 是否正确。 ２ ４检查零序 电压及零序 电流 回路极性正确 ２． ．２电流、 １ 电压通道。分别加人各相一定数 量的电流、 电压 ， 观察显示值 的误差是否在该产 品 性 规定的误差范围内。若超过范围， 则按调整零 漂 微机保护中，电流互感器的极性端应与装置 Ｉ变换器的极性端连接 ， 电压互感器开口三角 移误差的方法进行调整。若某路模拟量不能加入 中 ３ｏ 与装 置 中 ３ ｏ Ｕ 变换 器 的极 性端 该 装置 、 检查 微 机保 护装 置 内的线 路是 否 松脱 ， 形绕 组 的极 则 电力系统 中的电压互感器开 口三角形 对 应 的 电流 变换 器 或 电压 变 换 器 、 Ａ／Ｄ转换 器 、 相连。目前 ， ｕ／ Ｆ转换器是否损坏 ， 以及 电流 、 电压通道 的其 绕组有极性接地和非极性接地两种方式。不论哪 种方式，都必须保证开口三角形绕组的极性端与 它 元件是 否损 坏 。 装置 中 ３ ｏ 换器 极 眭端相 连 。确定 电压 互 感器 Ｕ变 ２ 硬 件 电路的 主要检 查项 目及 方法 ．２
PS690U保护装置说明20110525资料
6 9 0 U 系 列
s
P
2.高效率的图形化逻辑可编程技术
2. 1）利用全图形化逻辑可编程技术形成保护 及自动化功能的过程：
6 9 0 U 系 逻辑图的输入 列
s
解析逻辑图
逻辑图的执行
P
电源模块板
6 9 0 U 系 列
s
P
CPU模块板
6 9 0 U 系 列
s
P
交流采样板
6 9 0 U 系 列
P
PSP691U(A) (D)备用电源自投装置
6 9 0 U 系 列
s
PSP691U(A)
运行方式三(进线互投)
正常运行时，3ZKK始终在合位， 1ZKK(2ZKK)在合位，2ZKK(1ZKK) 在分位。#1（#2）进线带工作母线， #2（#1）进线作备用。当#1（#2） 进线电源故障或因其它原因被断开， #2（#1）进线开关应自动投入，且只 允许动作一次。
P
PSV691U TV保护测控装置
功能： 二段式低电压保护 母线绝缘检测 相电压，线电压，零序电压，10 路开关量采集。 GPS对时
6 9 0 U 系 列
s
P
PSM692U 电动机综合保护测控装置
功能： 电流速断保护 定时限过流保护 两段定时限负序过流保护/反时限 负序保护 过热保护
6 9 0 U 系 列
PS690U系列保护测控装置技术使用说明书V1.3
PST 691U变压器差动保护装置........................................................................................................................... 20 1 功能 .............................................................................................................................................................. 20 2 原理说明 ...................................................................................................................................................... 20 3 整定 .............................................................................................................................................................. 23
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
PS690U系列微机综合保护装置校验规程
一、总则
1.1 本检验规程适用于PS690U系列微机型保护的全部检验以及部分检验的内
容。
1.2本检验规程需经设备维修部电气试验专业点检员编制，设备维修部检修专工、生产设备技术部责工审核后由生产厂长或总工批准后方可使用。
1.3检验前，工作负责人必须组织工作人员学习本规程，要求熟悉和理解本规程。
1.4保护设备主要参数： CT二次额定电流Ie ： 5A；交流电压：100V， 50Hz；直流电压：220V。
1.5 本装置检验周期为：
全部检验：每6年进行1次；
部分检验：每3年进行1次。
二、概述
PS690U系列综合保护测控装置是国电南京自动化股份有限公司生产的，是一种集保护、测量、计量、控制、通讯于一体的高性能微机综合保护测控装置。本规程规定了PSM692U型电动机微机综合保护，PST692U型低压变压器微机综合保护，PSM691U型电动机微机差动保护，PST691U型低压变压器差动微机保护。
三、引用文件、标准
3.1 继电保护和电网安全自动装置现场工作保安规定
3.2设备制造厂的使用说明书和技术说明书
3.3 电力系统继电保护及安全自动装置反事故措施要点
3.4继电保护和自动装置技术规程GB/T 14285—2006
3.5微机继电保护装置运行管理规程DL/T 587—1996
3.6 继电保护及电网安全自动装置检验规程DLT995-2006
3.7 电力系统继电保护及安全自动装置运行评价规程DL/T 623—1997
3.8 火力发电厂、变电所二次接线设计技术规定NDGJ 8-89
四、试验设备及接线的基本要求
4.1 试验仪器应检验合格，其精度不低于0.5级。
4.2 试验回路接线原则，应使加入保护装置的电气量与实际情况相符。应具备对保护装置的整组试验的条件。
4.3试验设备：继电保护测试仪。
五、试验条件和要求注意事项
5.1交、直流试验电源质量和接线方式等要求参照《继电保护及电网安全自动装置检验规程》有关规定执行。
5.2 试验时如无特殊说明，所加直流电源均为额定值。
5.3 加入装置的的试验电压和电流均指从就地开关柜二次端子上加入。
5.4 试验前应检查屏柜及装置接线端子是否有螺丝松动。
5.5 试验中，一般不要插拨装置插件, 不触摸插件电路, 需插拨时, 必须关闭电源。
5.6 使用的试验仪器必须与屏柜可靠接地。
5.7 为保证检验质量，对所有特性试验中的每一点，应重复试验三次，其中每次试验的数据与整定值的误差要求<5%，保护逻辑符合设计要求。
5.8采样误差小于5％。
5.9装置电流，电压和极性不得接错，装置的外壳必须可靠接地。（接地线导电截面≥2.5平方毫米），改变接线必须断电后进行，人工模拟动作试验时，各有关信号电流、电压不得超过说明书中所规定的值（大电流超时发热），以免损坏装置，动作测试试验时，因大电流输出时会延时达到额定值，因此建意应采用二次加电流法，即先加Irun=动作电流×0.9的运行电流几秒钟，然后再加动作电流Itest=动作电流×0.15（装置起动中保护试验时除外），必须严格按照规范试验，否则试验结果不可靠。
5.10在装置上插、拔任一模件之前，必须首先关断直流电源开关，以切除直流电源，决不允许带电插入，拔出模件，否则可能导致元件损坏。试验时一般应遵循先加直流、后加交流的顺序，试验结束时应遵循先退交流、后退直流的顺序。
5.11在人体接触装置模件之前，应该带防静电设备，避免损坏装置。
六、保护装置试验前的准备
6.1 在现场进行检验工作前，应认真了解被检验装置的一次设备情况及其相邻的
一、二次设备情况，与运行设备关联部分的详细情况，据此制定在检验工作全过程中确保系统安全运行的技术措施。
6.2 应具备与实际状况一致的图纸、上次检验的记录、最新定值通知单、标准化作业指导书、合格的仪器仪表、备品备件、工具和连接导线等。
6.3. 对装置的整定试验，应按有关继电保护部门提供的定值通知单进行。工作负责人应熟知定值通知单的内容，核对所给的定值是否齐全，所使用的电流、电压互感器的变比值是否与现场实际情况相符合。
6.4. 继电保护检验人员在运行设备上进行检验工作时，必须事先取得运行人员的同意，遵照电业安全工作相关规定履行工作许可手续，并在运行人员将装置的所有出口连片断开之后，才能进行检验工作。
七.回路检验
7.1 在被保护设备的断路器、电流互感器以及电压回路与其他设备的回路完全断开后方可进行。
7.2 电流互感器二次回路检查
7.2.1 检查电流互感器二次绕组所有二次接线的正确性及端子排引线螺钉压接的可靠性。
7.2.2 检查电流二次回路的接地点与接地状况，电流互感器的二次回路必须分别且只能有一点接地。
7.2.3 电压互感器二次回路检查。
7.2.3.1 检查电压互感器二次回路接线的正确性及端子排引线螺钉压接的可靠性。
八.二次回路绝缘检查
在对二次回路进行绝缘检查前，必须确认被保护发变组设备的断路器、电流互感器全部停电，交流电压回路已与其他设备的回路断开，并与其他回路隔离完好后，才允许进行。在进行绝缘测试时，应注意：
（1）试验线连接要紧固。
（2）每进行一项绝缘试验后，须将试验回路对地放电。
8.1 定期检验时，在保护屏柜的端子排处将所有电流、电压、直流控制回路的端子的外部接线拆开，并将电压、电流回路的接地点拆开，用1000V兆欧表测量回路对地的绝缘电阻，其绝缘电阻应大于1M
