变电所电缆防火阻燃措施设计和施工验收标准(条文说明)
电缆防火措施设计和施工验收标准 概述说明
电缆防火措施设计和施工验收标准概述说明1. 引言1.1 概述电缆防火措施设计和施工验收是建筑工程中一个重要的环节，它关系到人身安全以及设备的正常运行。
随着社会发展和科技进步，对于电缆防火措施的要求也越来越高。
因此，本文旨在概述电缆防火措施设计和施工验收的标准与要求，介绍相关原则、材料选择、施工质量要求以及特殊环境下的设计方案。
1.2 文章结构本文分为五个主要部分：引言、电缆防火措施设计、电缆防火措施施工验收标准、特殊环境下的电缆防火措施设计和施工验收，以及结论与展望。
在每个部分中，会有相应的小节进行详细说明。
1.3 目的通过本文的撰写，旨在提供给相关从业人员、技术人员和决策者一个合理且实用的参考指南。
这将有助于确保电缆防火措施设计和施工验收符合标准，并提高建筑物内部消防安全水平。
除此之外，在特殊环境（如化学厂区、地铁等公共交通领域和石油化工行业）下的电缆防火措施设计也将得到重点关注和解决。
通过本文，我们希望能够总结已有的研究成果与现实应用情况，分析现有设计与施工验收标准的问题与不足，并展望未来电缆防火措施设计与施工验收的发展方向。
这将为相关领域的科学研究和实践提供更多可行性和可持续性的建议，以进一步促进电缆防火措施的安全性和有效性。
2. 电缆防火措施设计2.1 防火设计原则电缆防火措施设计的目标是在发生火灾时保护电缆系统免受破坏，减少火灾对人员和设备的危害。
在进行防火设计时，应遵循以下原则：- 综合考虑建筑物、电缆线路、设备特性等因素，确定适合的防火措施；- 根据不同场所和环境要求，选择合适的防火材料，并进行正确的安装；- 设计可靠的排烟系统和自动报警系统，以及有效的消防通道和安全疏散通道；- 考虑到电缆系统的运行条件和负载特性，在设计过程中要充分考虑温度、湿度、氧气含量等因素。
2.2 防火材料选择与规范在电缆系统中采用符合国家规范要求的阻燃或耐火材料非常重要，可以采取以下措施：- 在施工过程中使用具有一定耐火性能且符合国家标准的电缆托架、槽道和隔离层等；- 选择耐高温、低烟无卤阻燃电缆，并根据实际需要进行合理的电缆填充和固定；- 在电缆隧道等特殊环境中，选择具有良好耐火性能的材料，例如耐火涂料、防火板等。
电力工程电缆防火设计及施工验收标准
电力工程电缆防火措施设计及施工验收标准(GB50217-1994)7.0.1 对电缆可能着火蔓延导致严重事故的回路，易受外部影响波及火灾的电缆密集场所，应有适当的阻火分隔，并按工程重要性、火灾几率极其特点和经济合理等因素，确定采取下列安全措施。
（1）实施阻燃防护或阻止延燃。
（2）选用具有难燃性的电缆。
（3）实施耐火防护或选用具有耐火性的电缆。
（4）实施防火构造7.0.0.1 电缆构筑物中电缆引至电气柜、盘或控制屏、台的开孔部位，电缆贯穿隔墙、楼板的孔洞吃，均应实施阻火封堵。
7.0.2.2 在隧道或重要回路的电缆沟中下列部位，宜设置阻火墙（防火墙）。
（1）公用主沟道的分支处。
（2）多段配电装置对应的沟道适当分段处。
（3）长距离沟道中相隔约200m或通风区段处。
（4）至控制室或配电装置的沟道入口、厂区围墙处。
7.0.2.3 在竖井中，宜每隔约7m设置阻火隔层。
7.0.3 实施阻火分隔的技术特性，应符合下列规定：（1）阻火封堵、阻火隔层的设置，可采用防火堵料、填料或阻火包、耐火隔板等；在楼板竖井孔处，应能承受巡视人员的荷载。
（2）阻火墙的构成，宜采用阻火包、矿棉块等软质材料或防火堵料、耐火隔板等便于增添或更换电缆时不致损伤其他电缆的方式，且可能经受积水浸泡或鼠害作用下具有稳固性。
（3）除通向主控室、厂区围墙或长距离隧道中按通风区段分隔的阻火墙部位应设防火门外，其他情况下，有防止窜燃措施时可不设防火门。
防窜燃方式，可在阻火墙紧靠两侧不少于1m区段所有电缆上施加防火涂料、包带，或设置挡火板等。
（4）阻火墙、阻火隔层和封堵的构成方式，均应满足按等效工程条件下标准实验的耐火极限不低于1h。
7.0.4 非难燃型电缆用于明敷情况，增强防火安全时，应符合下列规定：（1）在易受外因波及着火的场所，宜对相关范围电缆实施阻燃防护；对重要电缆回路，可在适当部位设置阻火段以实施阻止延燃。
阻燃防护或阻火段，可采取在电缆上施加防火涂料、包带或当电缆数量较多时采用难燃、耐火槽盒或阻火包等。
《电缆防火封堵标准》及条文说明
Q/GDW电缆防火封堵标准江苏省电力公司发布Q/GDW-10-J266-2010目次前言 (II)1范围 (1)2规范性引用文件 (1)3术语和定义 (1)4电缆防火封堵设计 (2)5电缆防火封堵施工 (6)6电缆防火封堵工程的验收 (8)7电缆防火封堵的维护管理 (10)附录A（规范性附录）各类电缆防火封堵组件形式图例 (11)条文说明 (21)IQ/GDW-10-J266-2010II前言为规范公司生产、办公场所和设施电缆防火封堵的材料、设计、施工、验收和维护管理，避免或减少电缆火灾事故的发生，一旦发生火灾亦能有效地遏制因电缆延燃而扩大事故范围，做到安全、经济、适用，结合公司特点和技术要求，在《江苏省电力公司电缆防火封堵标准》（2000年版）基础上结合新的消防法律法规、国家技术标准进行修订。
本标准自实施之日起，原《江苏省电力公司电缆防火封堵标准》（Q/GDW-10-J266-2000，苏电保〔2000〕822号）同时废止。
本标准的编写格式和规则符合GB/T1.1《标准化工作导则第1部分：标准的结构和编写规则》及DL/T 600-2001《电力行业标准编写基本规定》的要求。
本标准的附录A为资料性附录。
本标准由江苏省电力公司安全监察部提出并解释。
本标准由江苏省电力公司生产技术部归口。
本标准起草单位：江苏省电力公司安全监察部、南京供电公司、苏州供电公司、徐州供电公司、江苏省电力设计院。
本标准主要起草人：严志权、郑金平、郭鹏宇、周法兴、张军宁、周宪斌、施文勇。
Q/GDW-10-J266-2010电缆防火封堵标准1范围本标准适用于公司生产、办公场所和设施（变电站、供电隧道、电力调度大楼、办公楼等）新建、扩建和改建的电缆防火封堵的设计、材料选用、安装施工、工程验收和维护管理。
电缆防火封堵除应遵守本标准规定外，还应符合国家、公安消防部门及电力行业现行有关标准、规程和规范的要求。
2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
电缆防火设计、施工和验收标准
编号：SM-ZD-36803电缆防火设计、施工和验收标准Through the process agreement to achieve a unified action policy for different people, so as to coordinate action, reduce blindness, and make the work orderly.编制：____________________审核：____________________批准：____________________本文档下载后可任意修改电缆防火设计、施工和验收标准简介：该制度资料适用于公司或组织通过程序化、标准化的流程约定，达成上下级或不同的人员之间形成统一的行动方针，从而协调行动，增强主动性，减少盲目性，使工作有条不紊地进行。
文档可直接下载或修改，使用时请详细阅读内容。
（一）一般规定在电缆敷设设计时，防止因电缆短路或外界火源造成电缆引燃，沿电缆延燃而使火灾事故扩大，应对电缆、电缆构筑物采取有效的防火封堵分隔措施。
常见的须防火封堵的部位如下：1．对电缆易着火的部接头部位、电缆通过高温、易爆、易燃、危险品仓库、油箱、油管道、热管道。
2．发电厂与变电控制中心、重要车间、电缆通道进出口。
3．电缆在架空桥架内敷设、架空桥架通过高温、易燃、易爆有害气体的地段。
4．火电厂主厂房及辅助厂房通向外部的所有接口。
5．火电厂锅炉房及气轮发电机房。
6．火电厂发电机室内外接口处。
7．火电厂高低压厂用配电室、单元集控室、直流室、电子计算机室、电子设备室的通道及电缆进入盘、柜、屏、台、箱等的孔洞。
8．火电厂锅炉房磨煤机附近、煤仓间的皮带层、制粉系统的泄压阀。
9．电缆竖井在零米层与隧道的借口、及穿过各层楼板的竖井口。
10.电缆隧道与沟道的接口处。
11.电缆隧道公用主沟道的分支处。
12.电缆隧道多段配电装置对应的沟道适当分段处。
13.电缆穿墙处14.电缆沟及电缆沟的接口处。
变电所电缆防火阻燃措施设计和施工
敷设在电缆架（桥架）上的电缆在分支处和每隔60m处，应进行防火分隔处理。
电缆架（桥架）上防火分隔宜采用阻火段的方法。
阻火段若用长度不小于2m的防火槽盒构成时，槽盒两端头宜用防火包和有机防火堵料封堵严密。
槽盒两端1m区段电缆宜涂刷电缆电缆防火涂料或缠绕阻燃包带。
电缆进入盘、柜、屏、台的孔洞应采用防火封堵材料、防火隔板和电缆电缆防火涂料等防火材料组合封堵。
6.2 施工要求6.2.1 防火隔板的施工，应符合下列要求：6.2.2 有机防火堵料的施工，应符合下列要求：6.2.3 无机防火堵料的施工，应符合下列要求：1施工前整理电缆，根据需封堵孔洞的大小，严格按产品说明的要求进行施工，当孔洞面积大于0.2㎡，且可能行人的地方应采取加固措施；2用无机防火堵料构筑阻火墙时，根据阻火墙的设计厚度，采用预制和现浇，自下而上地砌作和浇制；预制型阻火墙的表面用无机防火堵料进行粉刷；3阻火墙应设置在电缆支（托）架处，构筑要牢固，并应设电缆预留孔，底部设排水孔洞。
6.2.4 防火包的施工，应符合下列要求：1安装前，将电缆作必要的整理，检查防火包有无破损，不得使用破损的防火包；2在电缆周围包裹一层有机防火堵料，将防火包平整的填入电缆空隙中，防火包应交叉堆砌；3当用防火包构筑阻火墙时，阻火墙底部用砖砌筑支墩，并设有排水孔，应采取固定措施以防止阻火墙倒塌。
6.2.5 电缆电缆防火涂料的施工，应符合下列要求：1施工前清除电缆表面的灰尘、油污，涂刷前将涂料搅拌均匀。
若涂料太稠时应严格按涂料品种添加相应的稀释剂稀释；2水平敷设的电缆施工时，宜沿着电缆的走向均匀涂刷，垂直敷设的电缆，宜自上而下涂刷，涂刷次数及厚度应符合产品要求，每次涂刷的间隔时间不得少于规定时间；3遇电缆密集或成束敷设时，应逐根涂刷，不得漏涂。
6.2.6 防火包带的施工，应符合下列要求：1施工前作电缆整理；2按产品说明书要求进行施工；3允许多根小截面控制电缆成束缠绕防火包带，两端缝隙应用有机防火堵料封堵严实。

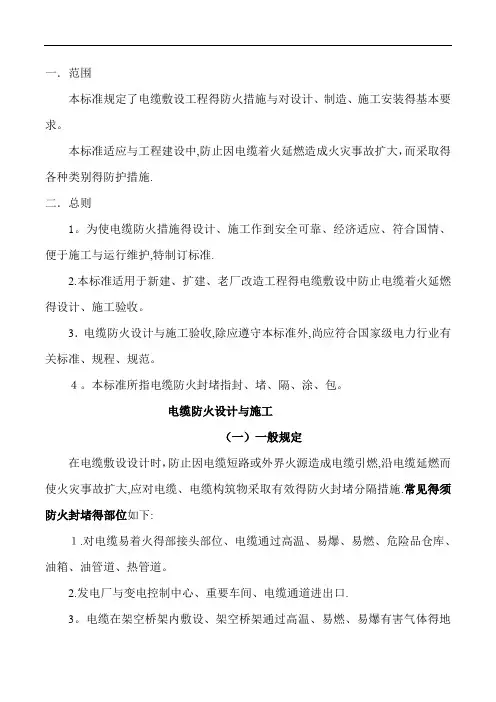

电缆防火设计、施工和验收标准
一．范围本标准规定了电缆敷设工程得防火措施与对设计、制造、施工安装得基本要求。
本标准适应与工程建设中,防止因电缆着火延燃造成火灾事故扩大，而采取得各种类别得防护措施.二．总则1。
为使电缆防火措施得设计、施工作到安全可靠、经济适应、符合国情、便于施工与运行维护,特制订标准.2.本标准适用于新建、扩建、老厂改造工程得电缆敷设中防止电缆着火延燃得设计、施工验收。
3．电缆防火设计与施工验收,除应遵守本标准外,尚应符合国家级电力行业有关标准、规程、规范。
４。
本标准所指电缆防火封堵指封、堵、隔、涂、包。
电缆防火设计与施工（一）一般规定在电缆敷设设计时，防止因电缆短路或外界火源造成电缆引燃,沿电缆延燃而使火灾事故扩大,应对电缆、电缆构筑物采取有效得防火封堵分隔措施.常见得须防火封堵得部位如下:１.对电缆易着火得部接头部位、电缆通过高温、易爆、易燃、危险品仓库、油箱、油管道、热管道。
2.发电厂与变电控制中心、重要车间、电缆通道进出口.3。
电缆在架空桥架内敷设、架空桥架通过高温、易燃、易爆有害气体得地段.4。
火电厂主厂房及辅助厂房通向外部得所有接口.5.火电厂锅炉房及气轮发电机房。
6。
火电厂发电机室内外接口处。
7。
火电厂高低压厂用配电室、单元集控室、直流室、电子计算机室、电子设备室得通道及电缆进入盘、柜、屏、台、箱等得孔洞。
８．火电厂锅炉房磨煤机附近、煤仓间得皮带层、制粉系统得泄压阀。
9.电缆竖井在零米层与隧道得借口、及穿过各层楼板得竖井口.10、电缆隧道与沟道得接口处.11、电缆隧道公用主沟道得分支处。
１2、电缆隧道多段配电装置对应得沟道适当分段处.13、电缆穿墙处14、电缆沟及电缆沟得接口处。
15、主控室、网孔室、继电器室、通讯楼电缆出入口。
16、屋内配电装置得电缆出入口、进入设备得洞、口。
1７、火电厂输煤配电室、碎煤机室、输煤线桥、电处尘配电室、脱硫装置等电缆出入后处。
18、厂区电缆隧（沟)道、架空电缆桥架直线段每隔40—６0m为一个防火分隔点。
电缆防火设计施工和验收标准
电缆防火设计、施工和验收标准范围总则电缆防火设计与施工电缆防火材料施工要求其他规定电缆防火措施施工验收引用标准本标准中术语附：各种类型防火封堵施工图及其施工工艺说明一．范围本标准规定了电缆敷设工程的防火措施和对设计、制造、施工安装的基本要求。
本标准适应与工程建设中，防止因电缆着火延燃造成火灾事故扩大，而采取的各种类别的防护措施。
二．总则1．为使电缆防火措施的设计、施工作到安全可靠、经济适应、符合国情、便于施工和运行维护，特制订标准。
2．本标准适用于新建、扩建、老厂改造工程的电缆敷设中防止电缆着火延燃的设计、施工验收。
3．电缆防火设计与施工验收，除应遵守本标准外，尚应符合国家级电力行业有关标准、规程、规范。
4．本标准所指电缆防火封堵指封、堵、隔、涂、包。
电缆防火设计与施工（一）一般规定在电缆敷设设计时，防止因电缆短路或外界火源造成电缆引燃，沿电缆延燃而使火灾事故扩大，应对电缆、电缆构筑物采取有效的防火封堵分隔措施。
常见的须防火封堵的部位如下：1．对电缆易着火的部接头部位、电缆通过高温、易爆、易燃、危险品仓库、油箱、油管道、热管道。
2．发电厂与变电控制中心、重要车间、电缆通道进出口。
3．电缆在架空桥架内敷设、架空桥架通过高温、易燃、易爆有害气体的地段。
4．火电厂主厂房及辅助厂房通向外部的所有接口。
5．火电厂锅炉房及气轮发电机房。
6．火电厂发电机室内外接口处。
7．火电厂高低压厂用配电室、单元集控室、直流室、电子计算机室、电子设备室的通道及电缆进入盘、柜、屏、台、箱等的孔洞。
8．火电厂锅炉房磨煤机附近、煤仓间的皮带层、制粉系统的泄压阀。
9．电缆竖井在零米层与隧道的借口、及穿过各层楼板的竖井口。
10.电缆隧道与沟道的接口处。
11.电缆隧道公用主沟道的分支处。
12.电缆隧道多段配电装置对应的沟道适当分段处。
13.电缆穿墙处14.电缆沟及电缆沟的接口处。
15.主控室、网孔室、继电器室、通讯楼电缆出入口。
16.屋内配电装置的电缆出入口、进入设备的洞、口。
电缆防火设计施工和验收标准
电缆防火设计施工和验收标准电缆防火设计施工和验收标准一、设计标准1、应按照国家有关规定的消防设计标准编制电缆线路的防火设计。
设计应考虑运行环境，选用防火性能良好的电缆材料，避免电缆在运行过程中因电缆自身原因引发火灾。
2、电缆线路应具有良好的防火措施，包括防火隔离措施、防火包围措施以及防火监控报警措施。
防火措施应采用独立的隔离区域，采取防火技术措施来避免火源扩散导致的火势蔓延。
3、设计考虑电缆线路的通风与散热问题。
在设计中应保证线路的良好通风和散热能力，以避免电缆运行时因过热或者过载导致电缆短路引发火灾。
4、应对电缆线路的火灾应急处理方案进行设计，并制定相应的应急预案，确保在火灾发生时能够迅速有序地进行抢救和处理。
二、施工标准1、施工过程中应考虑电缆线路的防火性能，严格控制施工现场火源的使用，并采取隔离措施。
在进行通车测试前，应对线路进行防火测试、漏电测试等检查，确保线路的正常运行和防火性能。
2、施工前应对电缆线路的材料进行选择和审查，避免使用不符合规范的低质量电缆，以免影响线路的正常运行并影响防火性能。
3、电缆桥架等固定设备应安装整齐、牢固并按设计要求进行维修，以保障线路持续的防火性能。
4、在施工过程中，应监测电缆线路的电压、电流等参数，发现异常情况应及时排除，确保线路的正常运行，避免因过热、过载、短路等问题导致火灾的发生。
三、验收标准1、电缆线路验收前应按照国家规定进行防火性能测试、漏电测试等检查，确保线路的正常运行和防火性能。
2、电缆线路验收后，应对线路进行一定时间的试运行，测试线路的稳定性和防火性能，确保线路符合国家标准和设计要求。
3、验收合格后，应责成管理部门对电缆线路进行定期检测和维护。
对线路的故障、漏水、漏电等问题要及时处理，保障线路的防火性能持续有效。
4、若发现电缆线路存在防火问题，应及时进行整改和维修，确保线路的安全运行并避免火灾的发生。
以上是电缆防火设计施工和验收标准的相关内容，电缆线路的安全是电力系统运行中的重要问题，需要在设计、施工和验收过程中严格控制，确保电缆线路的防火性能。
火力发电厂与变电所设计防火规范条文说明
火力发电厂与变电所设计防火规范条文说明一、火力发电厂设计防火规范条文说明：1.建筑和结构设计：（1）根据当地消防法及相关规定，采用防火建筑材料和抗火构造，满足一定的防火等级要求。
（2）设备安装要求合理布局，设备间距、通风道和疏散通道等需要符合相关规定，保证设备之间的间隔和通道畅通。
2.电气设备安全：（1）使用防火电缆和阻燃线管，电设备若有运行火花，需要采取防护措施，如使用防护罩等。
（2）对于油浸式设备，需要设置泄漏控制系统，确保油品泄漏或火灾时采取相应的措施。
3.消防设备与系统：（1）设置有效的消防设备和系统，如灭火器、自动喷水灭火系统、自动火灾报警系统等，并定期进行维护和检查。
（2）建立完善的火灾应急预案和演练，确保能迅速有效地启动应急预案。
4.停电和紧急疏散：（1）进行停电计划和控制，并设置相关的开关设备和电源切换系统，确保一旦发生火灾，能够及时切断电源。
（2）设置足够的紧急疏散通道和出口，标明疏散路线和安全出口标识。
二、变电所设计防火规范条文说明：1.指导性文件：（1）根据国家有关变电工程的技术规定和法规要求，进行变电所的设计。
（2）变电所设计需按照电力工程建设和消防设施设计的相关规范进行。
2.建筑和结构设计：（1）变电设备的室内布置要合理，设备间距、通风道和疏散通道等需要符合相关规定，并配备相应的消防设施。
（2）根据变电方式和等级，设置消防分区，确保火灾发生时能够控制火焰蔓延。
3.消防设备与系统：（1）根据变电所的特点设置适当的防火墙和消防门，确保可能需要的区域隔离与控制。
（2）设置自动灭火系统，如自动喷水灭火系统、气体灭火系统等，并配备手提式灭火器。
4.电气设备安全：（1）使用防火电缆和阻燃线管，并按照标准和规范对电气设备进行维护和保养。
（2）对于油浸式设备，需要设置泄漏控制系统，确保油品泄漏或火灾时采取相应的措施。
5.人员管理与培训：（1）建立健全的消防安全责任制，落实相关消防安全管理措施。
电缆防火设计施工和验收标准
电缆防火设计、施工和验收标准范围总则电缆防火设计与施工电缆防火材料施工要求其他规定电缆防火措施施工验收引用标准本标准中术语附：各种类型防火封堵施工图及其施工工艺说明一．范围本标准规定了电缆敷设工程的防火措施和对设计、制造、施工安装的基本要求。
本标准适应与工程建设中，防止因电缆着火延燃造成火灾事故扩大，而采取的各种类别的防护措施。
二．总则1．为使电缆防火措施的设计、施工作到安全可靠、经济适应、符合国情、便于施工和运行维护，特制订标准。
2．本标准适用于新建、扩建、老厂改造工程的电缆敷设中防止电缆着火延燃的设计、施工验收。
3．电缆防火设计与施工验收，除应遵守本标准外，尚应符合国家级电力行业有关标准、规程、规范。
4．本标准所指电缆防火封堵指封、堵、隔、涂、包。
电缆防火设计与施工（一）一般规定在电缆敷设设计时，防止因电缆短路或外界火源造成电缆引燃，沿电缆延燃而使火灾事故扩大，应对电缆、电缆构筑物采取有效的防火封堵分隔措施。
常见的须防火封堵的部位如下：1．对电缆易着火的部接头部位、电缆通过高温、易爆、易燃、危险品仓库、油箱、油管道、热管道。
2．发电厂与变电控制中心、重要车间、电缆通道进出口。
3．电缆在架空桥架内敷设、架空桥架通过高温、易燃、易爆有害气体的地段。
4．火电厂主厂房及辅助厂房通向外部的所有接口。
5．火电厂锅炉房及气轮发电机房。
6．火电厂发电机室内外接口处。
7．火电厂高低压厂用配电室、单元集控室、直流室、电子计算机室、电子设备室的通道及电缆进入盘、柜、屏、台、箱等的孔洞。
8．火电厂锅炉房磨煤机附近、煤仓间的皮带层、制粉系统的泄压阀。
9．电缆竖井在零米层与隧道的借口、及穿过各层楼板的竖井口。
10.电缆隧道与沟道的接口处。
11.电缆隧道公用主沟道的分支处。
12.电缆隧道多段配电装置对应的沟道适当分段处。
13.电缆穿墙处14.电缆沟及电缆沟的接口处。
15.主控室、网孔室、继电器室、通讯楼电缆出入口。
16.屋内配电装置的电缆出入口、进入设备的洞、口。
电缆防火设计施工和验收标准
电缆防火设计施工和验收标准前言随着现代城市化进程和电力行业的发展，各种大型建筑、交通枢纽等都需要使用电缆，电缆的防火问题越来越受到重视。
合理的电缆防火设计、施工和验收能够有效地降低火灾事故风险，保护人民生命财产安全。
设计标准设计原则电缆防火设计的基本原则是：预防为主、综合治理、安全可靠、适用实用、节能环保。
预防为主，即在设计时要尽可能规避或减少火灾发生的可能性。
综合治理，即在设计时要考虑多种因素，如电缆散热、防水防潮、防雷击、防振动等。
安全可靠，电缆防火设计应采取可靠、稳定的结构和材料，确保电缆在正常使用情况下不会出现故障和事故。
适用实用，电缆防火设计应根据具体建筑物的特点和需求，综合考虑安全性、经济性、实用性等因素，制定合理的方案。
节能环保，电缆防火设计应采用节能环保的技术和材料，减少对环境的污染和损害。
设计要求1. 材料选用1.1 火情下电缆阻燃材料的选择应符合国家相关标准。
1.2 防火板、墙体、顶棚、门等构件应符合消防设计规范所规定的要求和标准，用材应符合国家有关标准。
2. 尺寸要求2.1 纵向升降电缆井和隧道的竖向尺寸应充分考虑电缆架的高度和电缆的数量，尽量扩大截面尺寸。
2.2 在电缆通桥、支、架、槽道等电缆航线上，应根据电缆的尺寸和数量确定横向截面尺寸。
3. 设计标准3.1 用于电缆通道的建筑构件应符合消防设计要求；3.2 电缆隧道内按防火间距规划电缆架；3.3 通往防火分隔区设备的电缆，应穿过防火分隔区中心且高于防火门下缘1.5m以上。
施工标准施工原则电缆防火施工的基本原则是：安全、标准、高效、经济。
安全，即保证施工人员的生命财产安全，保证施工安全稳定。
标准，即要符合国家有关消防标准、规范和本地区相关要求。
高效，即保证施工进度，提高施工效率。
经济，即在保证安全和标准的前提下，尽可能降低施工成本。
施工要求1. 施工材料1.1 使用的材料应符合国家有关消防标准和规定。
1.2 光纤电缆应用防火保护管进行保护。
电缆防火与阻燃分部工程质量验收评定细则
电缆防火与阻燃分部工程质量验收评定细则电缆防火与阻燃分部工程是指在电缆敷设过程中，为防止火灾事故发生，需要采取一系列的措施和材料来保证电缆具备防火和阻燃的能力。
电缆防火与阻燃分部工程的质量验收评定是对电缆防火与阻燃工程施工过程和成果进行检查、测试和评价的过程。
下面将结合实际情况，就电缆防火与阻燃分部工程的质量验收评定细则进行详细阐述。
一、电缆防火与阻燃材料的质量验收1.防火涂料：应符合国家标准，表面光滑，无麻面、剥离、气泡、起泡等质量缺陷。
2.阻燃电缆：应符合国家标准，外观应平整，无残缺、破损、腐蚀等质量问题。
3.防火隔离带：应采用符合国际标准的防火隔离带，安装牢固，无松动、不可调整的现象。
4.防火胶带：应符合国家标准，粘贴牢固，无明显起泡、断裂等质量问题。
二、电缆防火与阻燃工程施工的质量验收1.敷设工艺：应按照设计要求和国家标准进行敷设，电缆应整齐排列，垂直度和水平度符合要求。
2.管道清洁：敷设完毕后，应及时对管道进行清扫，确保管道内无杂物，避免对电缆的损坏。
3.接地工作：接地装置应符合国家标准，接地电阻值应符合设计要求，接地电阻测试结果应符合规定范围。
4.设备及附件安装：设备及附件的安装应符合设计要求，紧固件应安装牢固，无松动、脱落等质量问题。
三、电缆防火与阻燃工程测试与评定1.电缆电阻测试：使用专业的测试设备对电缆进行电阻测试，测试结果应符合设计要求。
2.阻燃性能测试：使用极限氧指数仪对阻燃电缆进行测试，测试结果应符合国家标准要求。
3.火焰传播测试：使用燃烧性能测试设备对电缆进行火焰传播测试，测试结果应符合国家标准要求。
四、电缆防火与阻燃工程质量验收评定报告在完成电缆防火与阻燃工程的验收评定后，应编制相应的质量验收评定报告。
报告应包括施工过程的照片、测试记录、检验结果等内容，并声明该工程是否达到验收标准，若有不合格项，应明确原因和处理措施。
总之，电缆防火与阻燃分部工程的质量验收评定是确保电缆具备防火和阻燃能力的重要环节。
变电所电缆防火阻燃措施设计和施工
变电所电缆防火阻燃措施设计和施工验收标准2006-01-03 编制目次前言1 范围2 引用标准3 术语和定义4电缆防火阻燃措施设计4.1 一般规定4.2 电缆防火阻燃措施5电缆防火阻燃材料及其产品6电缆防火阻燃施工及验收6.1 一般规定6.2 施工要求6.3 施工验收附录 A （资料性附录）工程实例前言《变电所电缆防火阻燃措施设计和施工验收标准》（以下简称《标准》）是根据浙江省电力公司公安处的任务安排编制的。
制定本标准是为了总结已有的电缆防火阻燃设计经验，适应变电所工程建设发展的需要，使变电所电缆防火阻燃措施设计有章可循，更好规范设计工作，提高工程设计质量，保障变电所电缆工程的安全、可靠运行。
本标准的附录A为资料性附录。
本标准由浙江省电力公司公安处提出并归口。
本标准负责起草单位：金华市电业局公安处本标准主要起草人：本标准由浙江省电力公司公安处负责解释。
1 范围1.0.1 本标准规定了变电所电缆敷设工程中防火阻燃措施的设计。
1.0.2 本标准适用于变电所新建和扩建工程的电缆敷设中关于防火阻燃措施的设计，改建工程可参照执行。
1.0.3 为使电缆防火阻燃措施设计做到安全可靠、经济适用、符合国情、便于施工和运行维护，特制定本标准。
1.0.4 电缆防火阻燃措施设计，除应遵守本标准外，尚应符合国家、公安消防部门及变电所现行有关标准、规程和规范的要求。
2引用标准下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本规范，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T 2406-1993 塑料燃烧性能试验方法氧指数法GB/T 5464-1999 建筑材料不燃性试验方法GB/T 8625-1988 建筑材料难燃性试验方法GB/T 9978-1999 建筑构件耐火试验方法GB/T 18380.3-2001 电缆在火焰条件下的燃烧试验第3部分：成束电线或电缆的燃烧试验方法GB 50217 电力工程电缆设计规范GA 161 防火封堵材料的性能要求和试验方法GA 181 电缆电缆电缆防火涂料通用技术条件3术语和定义下列防火材料及措施的术语和定义适用于本标准。
电缆防火设计、施工和验收标准
电缆防火设计、施工和验收标准（一）一般规定在电缆敷设设计时，防止因电缆短路或外界火源造成电缆引燃，沿电缆延燃而使火灾事故扩大，应对电缆、电缆构筑物采取有效的防火封堵分隔措施。
常见的须防火封堵的部位如下：1．对电缆易着火的部接头部位、电缆通过高温、易爆、易燃、危险品仓库、油箱、油管道、热管道。
2．发电厂与变电控制中心、重要车间、电缆通道进出口。
3．电缆在架空桥架内敷设、架空桥架通过高温、易燃、易爆有害气体的地段。
4．火电厂主厂房及辅助厂房通向外部的所有接口。
5．火电厂锅炉房及气轮发电机房。
6．火电厂发电机室内外接口处。
7．火电厂高低压厂用配电室、单元集控室、直流室、电子计算机室、电子设备室的通道及电缆进入盘、柜、屏、台、箱等的孔洞。
8．火电厂锅炉房磨煤机附近、煤仓间的皮带层、制粉系统的泄压阀。
9．电缆竖井在零米层与隧道的借口、及穿过各层楼板的竖井口。
10.电缆隧道与沟道的接口处。
11.电缆隧道公用主沟道的分支处。
12.电缆隧道多段配电装置对应的沟道适当分段处。
13.电缆穿墙处14.电缆沟及电缆沟的接口处。
15.主控室、网孔室、继电器室、通讯楼电缆出入口。
16.屋内配电装置的电缆出入口、进入设备的洞、口。
17.火电厂输煤配电室、碎煤机室、输煤线桥、电处尘配电室、脱硫装置等电缆出入后处。
18.厂区电缆隧（沟）道、架空电缆桥架直线段每隔40-60m为一个防火分隔点。
19.厂区大型排管的大人孔井的管口。
20.厂区电缆构筑物的高压电缆中间接头和终端口。
21.易燃、易爆区域的电缆应穿管敷设，关口采用防火堵料封堵。
22.重要回路双电源供电的电缆及厂用工作与备用电源堆放在统一层次（桥架）内，应对其中一回路进行耐火分隔。
23.在采用难燃及耐火电缆的工程中，仍应考虑防火措施。
24.电缆大型排管、地下埋管或直埋式电缆，应在电缆排管二端封堵。
25.火电厂相邻机炉的接合部，炉、机借口处应采取防措施。
（二）防火措施的材料选用1.电缆防火措施应选用具有难燃性或耐火性的防火材料，并应考虑其使用寿命、施工方便、价格合理等综合因素。
电缆防火施工与验收标准
•
• 图（4）电缆层涂料示意图、开关箱进线洞、孔封堵正面
• • • • • • • •
图。 施工说明 （1）开关箱、控制屏（柜）及开关箱进线孔洞，根据洞 口大小，要用有机堵料或用防火包封堵。 （2）电缆周围必须用有机堵料包塞密实，电缆根部用有 机堵料包塞电缆周围。 标准设计用词说明 （一）执行本标准时，要求严格程度的用词，说明如下， 以便在执行中区别对待。 1.表示很严格，非这样做不可的用词： 正面词采用“必须”； 反面词采用“严禁”。
• 5.6.3遇电缆密集或束敷设时，应逐根涂刷，不得漏涂。 • 5.6.4电缆穿越墙、洞、楼板两端涂刷涂料，涂料得长度距
• • • • • • •
•
建筑的距离不得小于1m，涂刷要整齐。 验收要求 6.1电缆防火工程施工验收时，施工单位应提交下列资料： 6.1.1设计施工图纸，产品说明书，产品合格证。 6.1.2工程预（决）算书 6.1.3施工验收完毕应提供竣工图。 6.2防火隔板安装牢固，无缺口、缝隙，外观平整美观。 6.3有机防火堵料封堵应牢固严实，无漏光、漏风、龟裂， 无脱落现象，表面应平整光洁。 6.4无机防火堵料的封堵，表面应平整光洁，不得有粉末、 硬化、开裂等缺陷。
• 5.1防火隔板的施工，应符合下列要求： • 5.1.1安装前应检查隔板外观质量情况，检查产品合格证书。 • 5.1.2防火隔板的安装必须牢固可靠、保持平整，缝隙处必 • • • •
•
须用有机堵料封堵严密。 5.1.3固定防火隔板的附件需达相应耐火等级要求。 5.2有机防火堵料的施工，应符合下列要求： 5.2.1施工时将有机防火堵料密实嵌于需封堵的孔隙中。 5.2.2所有穿层周围必须包裹一层有机堵料，（不得小于 20mm）并均匀密实。 5.2.3有机防火堵料与其它防火材料配合封堵时，有机防火 堵料应高于隔板20mm，呈几何形状。 5.2.4电缆预留孔和电缆保护管两端口应用有机防火堵料封 堵严密。堵料嵌入管口的深度不小于50mm。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
变电所电缆防火阻燃措施设计和施工验收标准条文说明目录1 范围3 术语和定义4 电缆防火阻燃措施设计5 电缆防火阻燃的材料及其产品1 范围水电厂电缆防火阻燃措施设计应按照本规范执行。
本规范不涉及电缆的选择与敷设的内容，是电缆选择与敷设完成后采取的防火阻燃措施。
本规范的防火阻燃措施主要是针对除充油电缆外的电缆采取的预防措施和电缆着火后阻止其延燃的措施，将火势限制在局部区域内不致于扩大，使火灾造成的损失降低到最小程度。
本规范不涉及灭火的措施，如水喷雾灭火、泡沫灭火、气体灭火等措施。
本规范也不包括电缆埋沙的防火措施，因为电缆埋沙后检修困难，对电缆的载流量影响较大，此措施现在已很少使用，基本被淘汰，故不列入本规范的技术措施内。
在使用本规范时，同时应符合国家相应的有关规范和标准。
3 术语和定义3.0.1～3.0.4 根据8624-1997《建筑材料燃烧性能分级方法》的规定，建筑材料的燃烧性能可分为：A级不燃材料；B1级难燃材料；B2级可燃材料；B3级易燃材料。
本规范中术语的耐火性是指防火材料所具有耐火性能。
而根据12666.1-90 《电线电缆燃烧试验方法第1部分总则》规定电缆的耐火性是指：在规定试验条件下，试样在火焰中被燃烧而在一定时间内仍能保持正常运行的性能。
本规范中术语的难燃性是指防火材料所具有难燃性能。
而根据12666.1-90 《电线电缆燃烧试验方法第1部分总则》规定电缆的阻燃性是指：在规定试验条件下，试样被燃烧，在撤去试验火源后，火焰的蔓延仅在限定范围内，残焰或残灼在限定时间内自行熄灭的特性。
残焰：在规定试验条件下，撤去试验火源后试样上继续保持的有焰燃烧。
残灼：在规定试验条件下，撤去试验火源或试样上的有焰燃烧完全停止后在试样上继续保持的无焰燃烧。
本规范中的耐火极限是指封堵层从受火的作用时起，到失去稳定性、完整性或隔热性时止的这段时间，耐火槽盒、耐火桥架的耐火极限是指敷设在里面的电缆仍能保持正常运行的这段时间。
3.0.5～3.0.10 防火封堵材料、无机防火堵料、有机防火堵料和防火包的定义引用自公安部行业标准161《防火封堵材料的性能要求和试验方法》。
无机防火堵料的和易性是指：当粉末状的固体加水后较容易搅拌均匀，不易结块，便于施工的特性。
电缆防火涂料的定义引用自公安部行业标准181《电缆防火涂料通用技术条件》。
电缆用阻燃包带的定义引用自公安行业标准《电缆用阻燃包带》（报批稿）。
3.0.11～3.0.13 防火槽盒与防火桥架的关系是：防火槽盒是防火桥架的一个主要部件，是防火桥架的一个重要组成部分。
防火槽盒可分为阻燃型槽盒和耐火型槽盒等类型，阻燃型槽盒按制作材质不同又可分为难燃槽盒或不燃槽盒。
相对应防火桥架可分为阻燃型桥架和耐火型桥架等类型。
制作防火隔板的材料同制作防火槽盒的材料是相同的，都是用难燃材料或不燃材料制作，两者只不过是结构和用途不同。
3.0.14 构成阻火段的方法很多，可用防火槽盒、防火封堵材料和防火涂料等组合构成阻火段，也可用防火涂料或防火包带单独设阻火段，也可在钢制桥架上加装防火隔板、防火封堵材料等组成阻火段。
3.0.15 阻火墙一般是用防火封堵材料构筑，但也可用砖墙来设置阻火墙，只不过对今后检修、更换电缆带来不便。
4 电缆防火阻燃措施设计4.1 一般规定4.1.1 在火灾事故中因电缆延燃而造成灾情扩大的情况较为普遍，故在大量使用电缆的工程中，在投入运行前应对电缆、电缆构筑物采取有效的防火阻燃措施尤为重要。
4.1.2～4.1.4 对工程中要害部位的电缆应采取重点防火阻燃措施，其范围应视各部位的重要性进行。
如直流电源、报警、事故照明、双重化保护等重要回路的电缆应采用耐火型电缆，当采用非耐火型电缆时，应敷设在耐火槽盒或耐火桥架内保护。
电缆通过易燃、易爆及其有火灾危险的区域时，宜敷设在阻燃型槽盒或阻燃型桥架内保护。
对于地下厂房内一般电缆宜敷设在阻燃型槽盒或阻燃型桥架内保护，重要电缆敷设在耐火型槽盒或耐火型桥架内保护。
作为一般规定，条文只能根据目前工程设计情况作原则的规定。
4.1.5 阻燃电缆的特性试验应符合18380.3《电缆在火焰条件下的燃烧试验方法第3部分：成束电线或电缆的燃烧试验方法》规定，阻燃电缆的燃烧等级分为A、B、C三类。
(1) A类试样根数应使每米所含的非金属材料的总体积为7L，试样供火时间为40。
(2) B类试样根数应使每米所含的非金属材料的总体积为3.5L，试样供火时间为40。
(3) C类试样根数应使每米所含的非金属材料的总体积为1.5L，试样供火时间为20。
(4) 上述试验结果评定：如炭化部分所达到的高度不超过2.5m，则判定试验结果合格。
阻燃电缆并不能避免电缆着火，而仅是在现行标准考核通过的难燃性能的有效范围内才能起到自熄作用，故非阻燃性电缆不应与阻燃性电缆混合敷设。
阻燃电缆对工程防火安全性能有总体的提高，但阻燃电缆的可燃质在规定值以内及外界无继续供火的条件下，才能使电缆本体自熄而阻止延燃，故使用阻燃电缆仍应采取一定的防火阻燃措施，只是在要求上可适当降低一些，如在封堵层两侧、阻火墙两侧电缆上不涂刷防火涂料等。
4.1.6 现在业主对电缆防火阻燃措施的要求，除满足防火功能外，还对检修、更换电缆方便性，外形整洁、美观等方面提出了更高的要求。
4.2 电缆防火阻燃措施4.2.1 水电厂内凡是有电缆穿过的地方都应采取电缆防火阻燃措施。
4.2.2 电缆隧（廊）道或电缆斜井的长距离每隔约60m设置阻火分隔，是参考了电力部5027-93《电力设备典型消防规程》的要求。
(1) 隧（廊）道或斜井内阻火墙分带防火门阻火墙和不带防火门的阻火墙，通向中央控制室、主机室、配电装置室等电缆夹层的入口处，隧（廊）道进出口处的阻火墙应带有防火门，其余阻火墙可不带防火门，但应有防止火焰窜燃的措施。
(2) 阻火墙可选用多种防火材料组合构筑，如采用有机防火堵料和无机防火堵料组合构筑、有机防火堵料和防火包组合构筑、也可用普通砖块砌筑，阻火墙的厚度除应考虑其耐火极限外，还应考虑其墙体本身的强度。
一般来说，防火封堵材料按161《防火封堵材料的性能要求和试验方法》检测，当封堵厚度为240时，耐火极限可达3h以上，而阻火墙的耐火极限要求是不低于1h，因此，单纯从耐火极限时间要求阻火墙的厚度大于120就能满足耐火极限1h的要求，但是设计阻火墙时除了应考虑耐火极限外，还应考虑阻火墙的本身强度要求，因此阻火墙的厚度一般不宜小于240，除非阻火墙有特别加固措施。
(3) 不带防火门的阻火墙的墙边距桥架边缘的距离应大于100，以防止火焰窜燃，阻火墙两侧电缆仍应涂刷防火涂料或缠绕阻燃包带或墙两侧安装防火隔板，长度不小于1m。
4.2.3 电缆沟阻火墙在选用防火材料时应考虑室内外的不同环境，以保证阻火墙的使用寿命和防火效果。
电缆沟阻火墙可选用防火包和有机防火堵料组合构筑，也可选用无机防火堵料和有机防火堵料组合构筑，当无机防火堵料用在室外电缆沟或室内潮湿、有积水电缆沟时，应选用耐水型无机防火堵料。
电缆沟阻火墙的厚度一般不宜小于120。
4.2.4 在电缆夹层、电缆隧（廊）道或多层电缆架、桥架（不包括电缆沟）上的动力电缆上下层之间，动力电缆与控制电缆层之间用防火隔板或防火槽盒采取分隔措施，可防止因一层电缆着火后引燃其它电缆层。
在电缆夹层、电缆隧（廊）道内装设固定式水喷雾等灭火系统时，动力电缆层之间，动力电缆与控制电缆层之间可不设防火隔板或防火槽盒。
4.2.5 敷设在电缆架（桥架）上的电缆防火分隔措施宜设置阻火段。
设置阻火段的方法很多：可单独用防火涂料或阻燃包带设置，在钢制桥架内加防火隔板、防火封堵材料组合来设置和用防火槽盒、防火封堵材料组合来设置。
其中用长度不小于2m的防火槽盒、防火封堵材料组合来设置阻火段是最常用的一种方法，防火阻燃效果也优于其它方法。
槽盒两端头用防火包和有机防火堵料组合封堵或用有机防火堵料封堵，厚度应不小100，槽盒两端电缆宜涂刷防火涂料或缠绕阻燃包带，长度不小于1m。
110及以上电缆相间可不设防火隔板。
4.2.6 电缆竖井在火灾时，因具有烟囱效应，火势猛烈、延燃迅速，是电缆防火重要部位之一，因此，竖井中宜每隔7m设一封堵层，宜在竖井每一楼层封堵，以利于施工和安全。
由于检修人员要进入竖井内检修、更换电缆，因此竖井的封堵层一定要能承受巡视人员的荷载，以保证安全。
竖井内封堵层可采用一层承重型防火隔板、无机防火堵料和有机防火堵料组合封堵或用两层承重型防火隔板、防火包和有机防火堵料组合封堵，用槽钢、角钢作支撑，封堵厚度不宜小于150。
当有活动人孔时，用两层承重型防火隔板作人孔活动盖板。
敷设110及以上电缆的竖井，由于竖井内敷设的电缆数量少，电缆布置间隔较远，又易巡视，火灾概率很低。
电缆相间可不设防火隔板。
当竖井高度较大（大于60m），中间无电缆引出，因此可减少封堵层数，但竖井的进出口仍应进行封堵。
竖井封堵后的通风问题，在电缆布置设计时考虑。
当竖井内设有水喷雾灭火系统、泡沫灭火系统、气体灭火系统等固定式灭火系统时，竖井内可不设阻火分隔。
4.2.7 电缆穿楼板孔洞可用防火隔板、防火包和有机防火堵料或用无机防火堵料和有机防火堵料组合封堵，封堵厚度应不小于100，宜与楼板相同，以便于施工。
4.2.8 电缆穿墙孔洞宜用防火包和有机防火堵料或无机防火堵料和有机防火堵料组合封堵，封堵厚度应不小于100，宜与墙体相同，以便于施工。
4.2.9 电缆进入盘、柜、屏、台的孔洞必须封堵，因火源进入后将主要设备烧毁，并应有防止小动物窜入而引起相间短路事故的措施。
盘、柜可用防火隔板、防火包和有机防火堵料组合封堵，也可用无机防火堵料和有机防火堵料组合封堵，封堵厚度应不小于100。
进入柜、盘电缆每一侧宜涂刷防火涂料或缠绕阻燃包带，长度不小于1m。
4.2.10 电缆夹层是电缆集中的地方，也是电缆防火工作的重点部位。
进出电缆夹层的竖井、穿墙孔洞和电缆引入柜、盘的穿楼板孔洞都必须进行封堵。
另外由于夹层内电缆比较集中，应对夹层内的电缆进行防火分隔处理，以缩小电缆夹层的防火区域。
防火分隔可采用防火槽盒设阻火段或涂刷防火涂料等措施。
4.2.11 6～35电力电缆中间（终端）接头，由于接头在施工中操作不当或接头材料本体质量的问题往往容易引起短路、接触不良、发热等现象，是事故多发部位之一，故上述部位应加强保护措施，即使阻燃型接头材料仍需再进行加强保护。
4.2.12～4.2.14 对于重要回路的电缆和通过危险区域的电缆应有加强保护措施，以提高安全性能。
如选用耐火型电缆或敷设在防火槽盒或防火桥架内保护，对于少量电缆亦可穿管保护。
设计选用电缆防火阻燃措施时应根据不同场合、技术条件、经济合理性综合考虑。
4.2.15～4.2.16 电缆穿过的管口应用有机防火堵料封堵严密。
