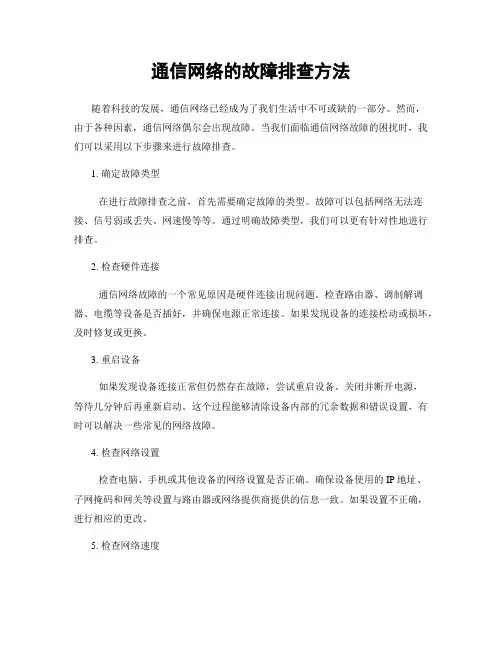

通信网络的故障排查方法

通信网络的故障排查方法随着科技的发展,通信网络已经成为了我们生活中不可或缺的一部分。
然而,由于各种因素,通信网络偶尔会出现故障。
当我们面临通信网络故障的困扰时,我们可以采用以下步骤来进行故障排查。
1. 确定故障类型在进行故障排查之前,首先需要确定故障的类型。
故障可以包括网络无法连接、信号弱或丢失、网速慢等等。
通过明确故障类型,我们可以更有针对性地进行排查。
2. 检查硬件连接通信网络故障的一个常见原因是硬件连接出现问题。
检查路由器、调制解调器、电缆等设备是否插好,并确保电源正常连接。
如果发现设备的连接松动或损坏,及时修复或更换。
3. 重启设备如果发现设备连接正常但仍然存在故障,尝试重启设备。
关闭并断开电源,等待几分钟后再重新启动。
这个过程能够清除设备内部的冗余数据和错误设置,有时可以解决一些常见的网络故障。
4. 检查网络设置检查电脑、手机或其他设备的网络设置是否正确。
确保设备使用的IP地址、子网掩码和网关等设置与路由器或网络提供商提供的信息一致。
如果设置不正确,进行相应的更改。
5. 检查网络速度如果网络连接较慢,可以使用网速测试工具检查实际的下载和上传速度是否与网络提供商承诺的速度一致。
如果网速过慢,可以尝试通过调整路由器的信号强度或更换更高速的网络计划来改善。
6. 检查信号强度通信网络的弱或丢失信号可能是由于距离路由器过远、信号干扰或设备故障等原因导致。
尝试靠近路由器,然后检查信号强度是否恢复。
如果信号依然弱,则可能需要重新定位或更换路由器的位置。
7. 检查网络供应商如果上述方法都无法解决问题,那么可能是网络供应商的原因。
可以联系网络供应商的客服部门,向他们报告故障,并寻求他们的帮助和指导。
他们可能需要发送工作人员检查网络基础设施并解决故障。
8. 寻求专业帮助如果自己无法解决网络故障,可以寻求专业帮助。
可以联系专业的网络维修技术人员,他们具有专业的知识和技能,可以更快速和准确地诊断和解决问题。
综上所述,通信网络故障排查是一项需要有条不紊进行的工作。
学习方法如何快速定位网络故障

学习方法如何快速定位网络故障网络故障是我们生活和工作中常常遇到的问题之一。
当我们遇到网络故障时,快速定位问题并解决它变得至关重要。
本文将为大家介绍几种学习方法,帮助我们迅速定位网络故障。
一、了解网络基础知识要快速定位网络故障,首先需要掌握一些网络基础知识。
了解网络拓扑结构、常见的网络设备以及网络协议等,可以帮助我们更好地理解网络故障的原因,并准确定位问题所在。
同时,学习一些常用的网络命令,如ping、tracert等,也能够提高我们对网络故障的分析和诊断能力。
二、掌握故障排除的方法在处理网络故障时,掌握故障排除的方法是非常重要的。
一种常用的方法是分层逐级排查。
从物理层开始,检查网络设备的电源、网线连接等是否正常。
然后逐级检查链路、路由器、交换机等设备,以及配置文件是否正确。
在排查故障时,可以利用ping命令测试网络连通性,tracert命令追踪数据包的路径,帮助我们找到故障所在。
三、利用网络监控工具网络监控工具是定位网络故障的利器。
通过使用网络监控工具,我们可以实时地监测网络的状态,及时发现异常情况并采取相应措施。
一些常用的网络监控工具包括Wireshark、Nagios、PRTG等。
这些工具能够帮助我们捕捉和分析网络流量、监控网络设备的状态,以及提供故障报警功能,大大提高了我们定位网络故障的效率。
四、参考文档和在线资源在解决网络故障时,参考文档和在线资源是我们必不可少的帮手。
网络设备的说明书、操作手册、官方技术支持网站等都是宝贵的资料。
此外,互联网上也有许多技术论坛、社区和博客,同样是我们解决网络问题时的良好参考资源。
五、培养自主学习和问题解决能力除了掌握一定的网络知识和技能,还需要培养自主学习和问题解决的能力。
网络技术发展迅猛,新的网络故障和解决方案层出不穷。
只有具备主动学习的态度,不断追求知识和技能的提升,才能在面对各种网络故障时从容应对。
在学习方法上,我们可以利用互联网上的各种学习资源,如在线教程、视频课程等。
路由器故障诊断

Troubleshooting的工具Troubleshooting的工具有许多种,可以用路由器的诊断命令,Cisco网络管理工具(CiscoWorks)和规程分析仪等等方法.下面我们主要介绍路由器的诊断命令.路由器诊断命令有四种:•用show命令•用debug命令•用ping命令•用trace命令用 show 命令Show是一个很有用的监控命令和解决系统出现问题的工具.下面是几个通常用到的show命令:•show interface---显示接口统计信息.一些常用的show interface命令:o show interface etherneto show interface tokenringo show interface serial•show controllers---显示接口卡控制器统计信息.一些常用的show controllers命令:o show controllers cxbuso show controllers e1•show running-config---显示当前路由器正在运行的配置.•show startup-config---显示存在NVRAM配置.•show flash---Flash memory内容.•show buffers---显示路由器中buffer pools统计信息.•show memory---路由器使用内存情况的统计信息,包括空闲池统计信息.•show processes---路由器活动进程信息.•show version---显示系统硬件,软件版本,配置文件和启动的系统映象. 用 debug 命令在超级用户模式下的debug命令能够提供端口传输信息,节点产生的错误消息,诊断协议包和其它有用的troubleshooting数据.注意:使用debug命令要注意,它会占用系统资源,引起一些不可预测现象.终止使用debug命令请用no debug all命令.Debug命令默认是显示在控制台端口上的,可用log buffer命令把输出定向到buffers里面.若是telnet过去的,可用Router#terminal monitor监控到控制台信息.用ping命令Ping确定网络连通.用 trace 命令Trace命令跟踪路由器包传输.TCP/IP连接的Troubleshooting现象:主机到本地路由器的以太口不通建议:我们可以把路由器的以太网口看作是普通主机的以太网卡,这就成了一个局域网连接问题,1.用show interface ethernet number命令Router#show interface ethernet 0Ethernet is up,line protocol is down2.若Ethernet is down,请把线缆(同轴线缆或双绞线)接上.若已接上,ethernet依然是down,请找你的代理联系.3.若Ethernet is admsinstratively down.Router#conf tRouter(config)#interface ethernet 0Router(config-if)#no shutdownRouter(config-if)#^ZRouter#4.若Ethernet is up,而line protocol is down.主机10M网卡接到路由器100M的以太口上面,它不是自适应的(目前版本).反之无问题.若是同轴线缆请检查线缆,T型头,终结器,是否连接正确.若是双绞线请检查线缆是否正确,中间是否通过HUB连接,若是直连主机要用交叉线.若是100BaseTX接口,需要用五类双绞线.若是一个接口提供两种物理介质,如粗缆AUI和UTPRJ45,默认为AUI的.要用RJ45需要:Router#conf tRouter(config)#interface ethernet 0Router(config-if)#media-type 10basetRouter(config-if)#^ZRouter#5.若Ethernet is up,line protocol is up;但ping不通.请查看路由器以太口的IP地址,是否与主机IP地址在同一个网段上.6.经过以上几个步骤,问题仍未解决,请找你的代理联系.现象:主机到对方路由器广域网口或以太网口不通.建议:假设主机到本地路由器的以太口已通.1.在路由器上检查两个广域网口之间是否通,若不通,请看下面关于广域网的troubleshooting.2.若路由器两个广域网口之间是通的.在主机上用"netstat -rn"命令查找路由,若没有请用"route add"加入.以SCO UNIX为例:#netstat -rn#route add 目的网段掩码网关 1或#vi /etc/gatewaysnet 目的网段 gateway 本地路由器以太口地址 metric 1 passive3.若主机上有默认网关,检查路由器路由协议配置.Router#show ip routeRouter#show running-config...router eigrp 1network ...network ...两端路由器配置路由协议是否一致,是否在一个自治系统里面."network"加入的网段是否正确.现象:主机到对方目的主机不通.建议:按以下步骤解决.1.检查主机到本地路由器的以太口.2.检查两个广域网口.3.检查主机到对方路由器广域网口.4.检查主机到对方路由器以太网口.可用telnet命令远程登录到对方路由器上,按检查本地主机到本地路由器的以太口的方法检查对方局域网连接情况.5.重复3和4,检查对方到本地情况.6.经过以上几个步骤,问题仍未解决,请找你的代理联系.串口连接遇到问题的Troubleshooting现象:在专线连接时,路由器直连的两个广域网口间不通.建议:我们可以把两个路由器广域网口之间分成三段,如图所示:路由器A--1---MODEMA----2----MODEMB--3--路由器B我们的任务就是要检查出是哪一段不通并解决它.1.用show interface serial number命令2.若是Serial is down,表示路由器到本地的MODEM之间无载波信号CD.连接串口和MODEM,开启MODEM.看MODEM的发送灯TD是否亮,TD灯亮表示路由器有信号发送给MODEM.TD灯若不亮,请检查MODEM,线缆(最好用Cisco所配的)和端口.你可以用另外一个串口再试试看.3.若Serial is up,但line protocol is down.有几种可能:a.本地路由器未作配置.b.远端路由器未开或未配置.路由器两端需要配置相同的协议打包方式.例如:路由器A打包HDLC,路由器B打包PPP,那么两台路由器的line protocol始终是down的.改变打包方式:Router#conf tRouter(config)#interface serial 0Router(config-if)#encapsulation pppRouter(config-if)#^ZRouter#c.若是使用Newbridge的26XX,27XX的DTU设备,它不发送CD信号,请在路由器上设置:Router#configure terminalRouter(config)#int serial 0Router(config-if)#ignored-dcdRouter(config-if)#^ZRouter#d.MODEM之间没通,即专线没通.解决办法:作测试环路.请电信局帮助确定具体出现问题是哪一段线路.若作环路成功,line protocol会变成up(looped).4.若Serial is up,但line protocol is up(looped).用show running-config看看端口是否作了loopback配置,若有删调它.MODEM是否作了环路测试.专线是否作了环路测试.5.若Serial is admsinstratively down,line protocol is down.Router#conf tRouter(config)#interface serial 0Router(config-if)#no shutdownRouter(config-if)#^ZRouter#电话拨号连接的Troubleshooting要解决用电话拨号网连接出现的问题,首先要:确定路由器与MODEM之间已连接明白show line输出的含义确定路由器与MODEM之间已连接我们在路由器上用反Telnet(Reverse Telnet Session)到MODEM,来确定路由器与MODEM之间的连接.也就是说,反向登录到MODEM上面可对它用AT指令作配置.具体步骤如下:1.在路由器控制台上,用命令telnet ip-address 20yy其中ip-address是一个活动端口的地址, yy是连接MODEM的line线.例如,下面例子是用IP地址192.169.53.52连接到辅助口上:telnet 192.169.53.52 20012.如果连接被拒绝,可能有其它用户连接在该口上.用show users EXEC命令决定是否被占用,若是,clear line清除它;若没有,重试反Telnet.3.如果连接仍被拒绝,确认MODEM控制modem inout.4.确定路由器txspeed和rxspeed与MODEM设置的数率一致.5.反Telnet登录成功后,AT命令确定应答OK.明白show line输出的含义Show line line-number EXEC是非常有用的trobbleshooting命令.现象:MODEM和路由器间无连接.试用反登录无反应或用户收到"Connection Refused by Foreign Host"信息.建议:1.用show line看MODEM一栏是否是"inout",若不是,在路由器上:Router#conf tRouter(config)#line aux 0Router(config-line)#modem inoutRouter(config-line)#^ZRouter#2.确定正确的线缆.3.硬件问题,请与你的代理联系.现象:MODEM不拨号.建议:MODEM不拨号,排除掉硬件,线缆的可能,就是:1.不感兴趣的包.用show running-config检查路由器配置,是否设置了dialer-list截段了你想传送的包,若是请重新配置access-list表.2.Chat script配置错误.打开debug信息.Router#debug dialer%LINEPROTO-5-UPDOWN: Line protocol on Interface Serial0, changed state to down %LINK-3-UPDOWN: Interface Serial0, changed state to down%LINK-3-UPDOWN: Interface Async1, changed state to downAsync1: re-enable timeoutAsync1: sending broadcast to default destination get_free_dialer: faking it Async1: Dialing cause: Async1: ip PERMITAsync1:No holdq created - not configuredAsync1: Attempting to dial 8292CHAT1: Attempting async line dialer scriptCHAT1: Dialing using Modem script: backup & System script: none -- failed, not connectedCHAT1: process startedCHAT1: Asserting DTRCHAT1: Chat script backup startedCHAT1: Expecting string:Async1: sending broadcast to default destination -- failed, not connectedCHAT1: Timeout expecting:CHAT1: Chat script backup finished, status = Connection timed out; remote host not respondingAsync1: disconnecting call......帧中继连接的Troubleshooting1.用show interface serial查看interface和line protocol是否up.确定连接的线缆正确.2.如果interface is up,但line protocol是down.用show frame-relay lmi查看帧中继的LMI类型.3.用show frame-relay map查看打包类型.4.用show frame-relay pvc查看PVC.5.打开debug信息.X.25连接的Troubleshooting1.确定两个X.25端口连接上.MODEM状态:若线路已连通,MODEM的CD灯和RD灯应该亮,表示X.25交换机有数据发送过来.我们也可以用pad本地或对方的X.121地址,若能pad过去,说明行X.25网链路层已通.Router#pad 28050103(对方的X.121地址)2.用show interface serial命令.若serial is down,line protocol isdown请检查路由器与MODEM连接线缆,换另外串口重试.3.若serial is up,但line protocol is down.请与电信局联系,检查LAPB参数是否匹配.4.若serial is up,line protocol is up.但ping对方广域网口不通.用show running-config查看串口是否作了x25 map ip设置.X.25设置中,最大虚电路数值是否超过了申请的值.5.若对方连接的不是路由器,而是一块X.25网卡(以博达卡为例)6.环境:7.知识:博达X.25卡上8.#cd /etc/x.259.#vi x25.profile (网卡参数设定文件)10. LOCADDR 28050103 (本地X.25端口X.121地址)11. VC 1612. IVC 0 (呼入VC数)13. OVC 0 (呼出VC数)14. PVC 0 (永久VC数)15. X25TIMEOUT 60 (拆链时间)16.故,SVC=VC-IVC-OVC-PVC.17.#x25reset (重启X.25网卡)18.#x25link (监控当前状态信息)19.#vi x25.addr (地址对应文件,IP层能互相通信,要把X.121地址与IP地址对应起来)20. 130.132.128.4 28050104 SVC 021. 130.132.128.3 28050103 SVC 022.#cd /etc23.#vi tcp 加上24. ifconfig x25 130.132.128.3 -arp network 255.255.0.025.一般X.25连接出现问题都是一方的IP地址与X.121地址之间映射没有设定.与IBM主机连接的Troubleshooting•DLSw+ Troubleshooting•STUN Troubleshooting•CIP TroubleshootingDLSw+ Troubleshooting在用DLSw+通过路由器实现PU2.0/2.1与IBM大型主机之间连接,我们要同时用show dlsw和show interface serial命令解决出现的问题.1.首先检查DLSw+定义的两个对等peers是否连通2.Router#show dlsw peers3.Peers: state pkts-rx pkts-tx typedrops ckts TCP uptime4. TCP 17.18.15.1CONNECT 16080 8400 conf0 0 0 00.03.275. TCP 1.1.12.1 DISCONN 0 0 conf0 0 0 00.00.006.Peers--- 对应"dlsw remote-peer"定义的对等peers IP地址.7.state --- 表示与对等peers的连接状态.8.其中:CONNECT表示对等peers已建立.9.CAP_EXG表示与远程peer交换性能信息.10.WAIT_RD是建立peer连接的最后一步,等待远程peer应答信息.11.DISCONN表示与对等peers没有建立连接,请参阅TCP/IPTroubleshooting检查TCP连接故障.WAN_BUSY表示TCP传输队列已满,不能传输数据.12.若对等peers已建立连接,请查看性能交换信息.Router#show dlsw capabilitiesDLSw: Capabilities for peer 172.18.15.166vendor id (OUI) : '00C' (cisco)version number : 1release number : 0init pacing window : 20unsupported saps : nonenum of tcp sessions :1loop prevent support : noicanreach mac-exclusive : noicanreach netbios-excl. : noreachable mac addresses : nonereachable netbios names : nonecisco version number : 1peer group number : 0border peer capable : nopeer cost : 3biu-segment configured : nolocal-ack configured: yespriority configured: noversion string :Cisco Internetwork Operating System SoftwareIOS (tm) GS Software (GS7-K-M), Experimental Version 11.1(10956) [sbales 139]Copyright (c) 1986-1996 by cisco Systems, Inc.Compiled Thu 30-May-96 09:12 by sbales813.交换过性能信息后,就要寻找目的MAC地址了,显示出所有的路由器能够到达的MAC地址(本地和远端)14.Router#show dlsw reachability15.DLSw MAC address reachability cache list16.Mac Addr status Loc. peer/port rif17.0000.810f.6500 FOUND LOCAL TBridge-001 --no rif--18.0006.e918.7b70 FOUND LOCAL TBridge-001 --no rif--19.1000.5ae3.03f7 FOUND LOCAL TBridge-001 --no rif--20.7500.9221.0000 FOUND REMOTE 16.201.30.250(2065)max-lf(4472)21.7500.9221.0000 SEARCHING LOCAL22.23.DLSw NetBIOS Name reachability cache listBIOS Name status Loc. peer/port rif25.SXUSER2 FOUND LOCAL TBridge-001 --no rif--若本地MAC地址和目的MAC地址状态均是FOUND,请参看第五步.SEARCHING表示在寻找本地MAC地址或目的MAC地址.此时用show interface serial命令查看该口连接的PU状态.NOT_FOUND表示没有收到对PU轮询的应答.VERIFY表示确认缓存内信息.26.在SERACHING本地MAC地址或目的MAC地址.27.Router#show interface serial 028.Serial1 is up, line protocol is up29.Hardware is HD6457030.MTU 1500 bytes, BW 1544 Kbit, DLY 20000 usec, rely 255/255,load 1/25531.Encapsulation SDLC, loopback not set32.Router link station role: SECONDARY (DTE)33.Router link station metrics:34.group poll not enabled35.poll-wait 40000 seconds36.N1 (max frame size) 12016 bits37.modulo 838.sdlc vmac: 4000.5555.00--39.sdlc addr C1 state is DISCONNECT40.cls_state is CLS_STN_CLOSED41.VS 0, VR 0, Remote VR 0, Current retransmit count 042.Hold queue: 0/200 IFRAMEs 0/043.TESTs 0/0 XIDs 0/0, DMs 0/0 FRMRs 0/044.RNRs 0/0 SNRMs 0/0 DISC/RDs 0/0 REJs 0/0 chain:C1/C1st input never, output never, output hang neverst clearing of "show interface" counters never47.Queueing strategy: fifo48.Output queue 0/40, 0 drops; input queue 0/75, 0 drops49. 5 minute input rate 0 bits/sec, 0 packets/sec50. 5 minute output rate 0 bits/sec, 0 packets/sec51.0 packets input, 0 bytes, 0 no buffer52.Received 0 broadcasts, 0 runts, 0 giants53.0 input errors, 0 CRC, 0 frame, 0 overrun, 0 ignored, 0 abort54.0 packets output, 0 bytes, 0 underruns55.0 output errors, 0 collisions, 19 interface resets56.0 output buffer failures, 0 output buffers swapped out57. 6 carrier transitions58.DCD=up DSR=up DTR=up RTS=up CTS=up59.说明:60.Encapsulation SDLC---串口打包方式为SDLC.61.Router link station role: SECONDARY (DTE)---目前端口作secondary,由"sdlc role"命令设置.62.sdlc vmac: 4000.5555.00-- ---由"sdlc vmac"设置的MAC地址.注意它的最后两位是留给PU地址的.63.在本例中,端口MAC地址是4000.5555.00C1.64.sdlc addr C1 state is DISCONNECT ---该端口连接PU C1当前状态.有以下几种状态:65.DISCONNECT-与PU未连接,次站没有发TEST或XID帧请求建立连接.请检查下面连接的PU是否启动66. SNA进程,若是用DCE线缆连接PU请检查线缆是否正确,若是MODEM连接到远端PU上,请67.检查MODEM状态灯.68.69.DISCSENT-路由器发送断开请求(DISC)给次站,正在等待次站应答.71.SNRMSENT-路由器发送连接请求(SNRM)给次站,正在等待次站应答.这个状态出现在作主站的路由器72.上.若是在作主站路由器上出现SNRMSENT状态,检查下端PU是否开机,路由器端口与PU上73. SDLC口连接的MODEM是否已通(MODEM的DTR,CD,RXD,TXD灯应常亮).一句话,出现SNRMSENT74.状态是路由器端口与它下端PU之间问题.75.76.CONNECT-PU连接正常.路由器和它连接的次站正常连接.77.78.THEMBUSY-PU发送RNR帧.次站告诉路由器暂时不能接收任何信息.79.BUSY-路由器发送RNR帧.路由器告诉次站暂时不能接收任何信息.路由器已接收到次站对SNRM帧的81.应答帧UA,试图建立SDLC或LLC2会话.82.83.BOTHBUS Y-双方均发送RNR帧.告诉对方暂时不能接收任何信息.84.85.ERROR-违反SDLC协议.路由器正在等待次站应答.87.SNRMSEEN-路由器作次站,接收到SNRM帧.88.当双方MAC地址都找到后,开始建立链路了.89.Router#show dlsw curcuit90.Index local addr(lsap) remote addr(dsap) state91.181**** ****.5ae3.430d(04) 4000.5555.00c1(04)CONNECTED92.用"show interface serial"查看PU状态应是"CONNECT".我们也可以用"debug dlsw"获得更多的信息帮助解决网络中出现的问题.你可以记录下debug传输信息提供给你的代理.问题:远端没有到达本端机器.远端peer的IP地址是172.18.16.156.建议:1.检查show dlsw peer输出,我们看到:2.Peers: state pkts-rx pkts-tx typedrops ckts TCP uptime3. TCP 172.18.16.156 DISCONN 0 0 conf0 0 0 --4.用debug dlsw peers命令决定问题:DLSw: action_a() attempting to connect peer 172.18.15.156(2065)DLSw: action_a(): Write pipe opened for peer 172.18.15.156(2065)DLSw: peer 172.18.15.156(2065), old state DISCONN, new stateWAIT_RDDLSw: dlsw_tcpd_fini() for peer 172.18.15.156(2065)DLSw: tcp fini closing connection for peer 172.18.15.156(2065)DLSw: action_d(): for peer 172.18.15.156(2065)DLSw: peer 172.18.15.156(2065), old state WAIT_RD, new stateDISCONNDLSw: Not promiscuous - Rej conn from 172.18.15.166(2065)诊断:试着打开peer 172.18.15.156,但不成功.DLSw+接收到来自172.18.15.166的打开请求,但是DLSw+拒绝它,因为这个peer没有定义.由此我们可以判断定义peer地址不正确.该peer地址为172.18.15.166就连通了.Peers: state pkts-rx pkts-tx type dropsckts TCP uptimeTCP 172.18.16.166 CONNECT 2 2 conf 0 0 0 00:224:27问题:SDLC设备不能连接到主机.Milan是连接SDLC设备的远端peer.建议:1.用show dlsw peer命令显示peer是up的.an#sh dlsw peers3.Peers: state pkts-rx pkts-tx typedrops ckts TCP uptime4. TCP 172.18.16.166 CONNECT 2 2 conf0 0 0 00:224:275.Show dlsw circuits没有链路产生.an#show dlsw circuitsan#8.Show interface 命令显示SDLC 地址状态是USBUSY,这表示我们已经成功的连接到下端路由器上.9.Router#show interface serial 3/710.Serial1 is up, line protocol is up11.Hardware is HD6457012.MTU 1500 bytes, BW 1544 Kbit, DLY 20000 usec, rely 255/255,load 1/25513.Encapsulation SDLC, loopback not set14.Router link station role: SECONDARY (DTE)15.Router link station metrics:16.group poll not enabled17.poll-wait 40000 seconds18.N1 (max frame size) 12016 bits19.modulo 820.sdlc vmac: 4000.5555.00--21.sdlc addr C1 state is USBUSY22.cls_state is CLS_STN_CLOSED23.VS 0, VR 0, Remote VR 0, Current retransmit count 024.Hold queue: 0/200 IFRAMEs 0/025.TESTs 0/0 XIDs 0/0, DMs 0/1 FRMRs 20/2026.RNRs 620/0 SNRMs 3/0 DISC/RDs 1/0 REJs 0/0 chain:C1/C127.sdlc addr C2 state is USBUSY28.cls_state is CLS_STN_CLOSED29.VS 0, VR 0, Remote VR 0, Current retransmit count 030.Hold queue: 0/200 IFRAMEs 0/031.TESTs 0/0 XIDs 0/0, DMs 0/0 FRMRs 0/032.RNRs 730/0 SNRMs 7/0 DISC/RDs 0/0 REJs 0/0 chain:C2/C2st input never, output never, output hang neverst clearing of "show interface" counters never35.Queueing strategy: fifo36.Output queue 0/40, 0 drops; input queue 0/75, 0 drops37. 5 minute input rate 0 bits/sec, 0 packets/sec38. 5 minute output rate 0 bits/sec, 0 packets/sec39.0 packets input, 0 bytes, 0 no buffer40.Received 0 broadcasts, 0 runts, 0 giants41.0 input errors, 0 CRC, 0 frame, 0 overrun, 0 ignored, 0 abort42.0 packets output, 0 bytes, 0 underruns43.0 output errors, 0 collisions, 19 interface resets44.0 output buffer failures, 0 output buffers swapped out45. 6 carrier transitions46.DCD=up DSR=up DTR=up RTS=down CTS=up47.检查配置到达的目的MAC地址是4001.3745.1088.an#write terminal49....50.!51.interface Serial3/752. description sdlc config to MVS53. mtu 440054. no ip address55. encapsulation sdlc56. no keepalive57. clockrate 960058. sdlc role primary59. sdlc vmac 4000.1234.560060. sdlc N1 1201661. sdlc address C162. sdlc xid C1 05DCCCC163. sdlc partner 4001.3745.1088 C164. sdlc address C265. sdlc xid C2 05DCCCC266. sdlc partner 4001.3745.1088 C267. sdlc dlsw C1 C268.!69....70.用show dlsw reachability mac-address命令发现MAC地址没找到:71.Router#show dlsw reachability mac-address 4001.3745.108872.DLSw MAC address reachability cache list73.Mac Addr status Loc. peer/portrif74.0000.810f.6500 SEARCHING LOCAL75.在FEP连接的路由器一端,用show dlsw reachabilitymac-address命令发现MAC地址没找到:76.Router#show dlsw reachability mac-address 4001.3745.108877.DLSw MAC address reachability cache list78.Mac Addr status Loc. peer/portrif79.0000.810f.6500 SEARCHING REMOTE80.显示show source-bridge,没有令牌环口走SRB:bolzano#show source-bridgeGlobal RSRB Parameters:TCP Queue Length maximum: 100Ring Group 100:No TCP peername set, TCP transport disabledMaximum output TCP queue length, per peer: 100Rings:诊断:加上"source-bridge"命令,连接正常了.问题:同一个串口上,一个SDLC设备连接正常而其它几个不行.建议:1.用show dlsw peer命令显示peer是up的.an#sh dlsw peers3.Peers: state pkts-rx pkts-tx typedrops ckts TCP uptime4. TCP 172.18.16.166 CONNECT 2 2 conf0 0 0 00:224:275.用show dlsw reachability mac-address命令发现MAC地址:6.Router#show dlsw reachability mac-address 4001.3745.10887.DLSw MAC address reachability cache list8.Mac Addr status Loc. peer/port rif9.0000.810f.6500 FOUND REMOTE 172.18.15.166(2065)10.用show dlsw circuits mac-address命令告诉两个链路连接:an#show dlsw circuit mac-address 4001.3745.108812.Index local addr(lsap) remote addr(dsap) state13.250-00 4000.1234.56c1(04) 4001.3745.1088(04) CONNECTED14.251-00 4000.1234.56c2(04) 4001.3745.1088(04)CKT_ESTABLISHED15.16.用debug dlsw core命令输出:milan#debug dlsw core stateDLSw core state debugging is onmilan#DLSw: START-FSM (251-00): event:DLC-Id state:CKT_ESTABLISHEDDLSw: core: dlsw_action_f()DLSw: END-FSM (251-00): state:CKT_ESTABLISHED->CKT_ESTABLISHED DLSw: START-FSM (251-00): event:DLC-Id state:CKT_ESTABLISHEDDLSw: core: dlsw_action_f()DLSw: END-FSM (251-00): state:CKT_ESTABLISHED->CKT_ESTABLISHED DLSw: START-FSM (251-00): event:WAN-XID state:CKT_ESTABLISHED DLSw: core: dlsw_action_g()DLSw: END-FSM (251-00): state:CKT_ESTABLISHED->CKT_ESTABLISHED DLSw: START-FSM (251-00): event:DLC-Id state:CKT_ESTABLISHEDDLSw: core: dlsw_action_f()DLSw: END-FSM (251-00): state:CKT_ESTABLISHED->CKT_ESTABLISHED DLSw: START-FSM (251-00): event:DLC-Id state:CKT_ESTABLISHEDDLSw: core: dlsw_action_f()DLSw: END-FSM (251-00): state:CKT_ESTABLISHED->CKT_ESTABLISHED DLSw: START-FSM (251-00): event:DLC-Id state:CKT_ESTABLISHEDDLSw: core: dlsw_action_f()DLSw: END-FSM (251-00): state:CKT_ESTABLISHED->CKT_ESTABLISHED DLSw: START-FSM (251-00): event:DLC-Id state:CKT_ESTABLISHEDDLSw: core: dlsw_action_f()DLSw: END-FSM (251-00): state:CKT_ESTABLISHED->CKT_ESTABLISHED DLSw: START-FSM (251-00): event:WAN-XID state:CKT_ESTABLISHED DLSw: core: dlsw_action_g()DLSw: END-FSM (251-00): state:CKT_ESTABLISHED->CKT_ESTABLISHED DLSw: START-FSM (251-00): event:DLC-Id state:CKT_ESTABLISHEDDLSw: core: dlsw_action_f()DLSw: END-FSM (251-00): state:CKT_ESTABLISHED->CKT_ESTABLISHED诊断:DLSw试图在下端SDLC设备和FEP之间传输XID,但FEP并不建立会话.它通常是XID(IDBK/IDNUM)引起的.在配置中加上"sdlc xid"后连接正常.STUN Troubleshooting1.确定stun peer连通2.rick#sh stun peer3.This peer: 10.17.5.24.5. *Serial2 (group 1 [basic])6.state rx_pkts tx_pkts drops7.all TCP 10.17.5.2 open 5729 5718 08.若状态不是open,应是TCP/IP连接问题,请参阅TCP/IPTroubleshooting.9.用show interface确定路由器和主机之间serial is up,line protocolis up.若是"down/down"请检查线缆,正确使用DTE和DCE Cable.若serial一会儿up,一会儿down,不断反复.你的主机可能配置成半双工的而不是全双工的,使用MSD时路由器没有设成半双工的.10.如果serail is up,但line protocol is down.最大可能是一端是NRZ编码,另一端是NRZI编码.用"nrzi-encoding"命令设置NRZI编码.设定编码方式与大机相同.11.一旦line操作正常,最常出现的问题就是SDLC地址不对.SDLC地址要与主机PU地址一致.如果收到下面信息就表示SDLC地址与主机PU地址不匹配.Received data from wrong address! Expect for output address C2/Got C4.Debug sdlc当工作正常时,debug输出信息顺序:SDLC Primary :DISCONNECT-->SDLC PRI WAIT-->NET UP WAIT-->CONNECTSDLC Secondary :DISCONNECT-->NET UP WAIT-->SDLC SECWAIT-->CONNECTCIP Troubleshooting1.用"show interface channel 3/0"显示物理通道端口状态.若channel3/0 is up,line protocol is up.2.表示物理接口连接正常.否则请检查物理接口,线缆,bypass等是否连接正确.3.Router#sh int c3/04.Channel3/0 is up, line protocol is up5. Hardware is cyBus Channel Interface6. MTU 4096 bytes, BW 36864 Kbit, DLY 270 usec, rely 255/255, load1/2557. Encapsulation CHANNEL, loopback not set8. PCA adapter card9. Data transfer rate 4.5 Mbytes, number of subchannels 110. Last input never, output never, output hang never11. Last clearing of "show interface" counters never12. Output queue 0/40, 0 drops; input queue 0/75, 0 drops13. 5 minute input rate 0 bits/sec, 0 packets/sec14. 5 minute output rate 0 bits/sec, 0 packets/sec15. 1677 packets input, 0 bytes, 0 no buffer16. Received 0 broadcasts, 0 runts, 0 giants17. 0 input errors, 0 CRC, 0 frame, 0 overrun, 0 ignored, 0 abort18. 1595 packets output, 0 bytes, 0 underruns19. 0 output errors, 0 collisions, 5 interface resets, 0 restarts20. 0 output buffer failures, 0 output buffers swapped out21.用"show interface channel 3/2"显示逻辑通道口状态.22.Router#sh int ch3/223.Channel3/2 is up, line protocol is up24. Hardware is cyBus Channel Interface25. MTU 4472 bytes, BW 98304 Kbit, DLY 100 usec, rely 255/255, load1/25526. Encapsulation CHANNEL, loopback not set27. Virtual interface28. Last input 0:01:36, output 0:01:26, output hang never29. Last clearing of "show interface" counters never30. Output queue 0/40, 0 drops; input queue 0/75, 0 drops31. 5 minute input rate 0 bits/sec, 0 packets/sec32. 5 minute output rate 0 bits/sec, 0 packets/sec33. 19090 packets input, 686391 bytes, 0 no buffer34. Received 0 broadcasts, 0 runts, 0 giants35. 0 input errors, 0 CRC, 0 frame, 0 overrun, 0 ignored, 0 abort36. 20314 packets output, 754513 bytes, 0 underruns37. 0 output errors, 0 collisions, 0 interface resets, 0 restarts38. 0 output buffer failures, 0 output buffers swapped out39.用"show ext ch 3/0 csna oper"显示CSNA通道连接设备状态.40."stat"替代"oper"获得CSNA通道连接设备的统计值.41.确认CSNA通道连接设备状态为"setupComplet".42.Router#sh ext c3/0 csna43. Path Dv maxpiu time-delay length-delay44.CSNA 0100 E1 20470 10 2047045.Router#sh ext c3/0 csna oper46. Path Dv Status SlowDown maxpiutime-delay length-delay47.CSNA 0100 E1 setupComplet off 2047010 2047048.用"show ext ch 3/2 conn llc"命令确定SAPs值和CIP上打开的连接.49.确认定义在XCA中的正确的SAP值在CIP internal Token RingLAN adapter中已打开.50.SHANXI2#sh ext c3/2 conn llc51.52. LAN Token 0 Adapter 1 5808.0100.000053. No SAPs open on this interface54.55. Total : SAPs opened = 0 Connections active = 056.如果CSNA通道连接设备状态是"setupComplet",正确的SAP值(i.e.,SAP 08)打开在正确的CIP internal57.MAC adapter上,进入第七步.否则,问题可能是PATH/DEVICE或XCA Major Node.请检查通道地址定义是否58.正确.若PATH/DEVICE正确,再在主机上"vnet,act,id=<xcamajnode>"命令确认XCA Major Node激活.59.Router#sh ext c3/0 csna oper60. Path Dv Status SlowDown maxpiutime-delay length-delay61.CSNA 0100 E1 Close off 20470 102047062.用"debug source-bridge"命令确定是否产生探测帧.如果确定以CIPinternal MAC地址为目的的探测帧被接收到,请打开"debug channelvlan".63.用"show ext ch 3/2 lan"命令显示CIP internal MAC adapters.核实CIP internal MAC adapter被64.CIP microcode确认.65.router#debug channel vlan66.router#show ext ch 3/2 lann TokenRing 068. source-bridge 1000 1 10069. Adapno Mac Address Name Vcnum70. 0 4000.1234.0001 544 0041ACK ... ... ... ...... INU71.如果CIP internal MAC adapters没有收到CIP的应答,(在"show ext ch3/2 lan"显示不是ACK而是CRE或PNDIND),表明CIP microcode没有承认CIP adapter配置命令.在这种情况下,RP不发送探测帧给CIP.72.如果CIP internal MAC adapters已经接收到CIP的应答,用"show ext ch3/2 llc stat 4000.0008.0000",4000.0008.0000是CIP的internal MAC address,检查是否收到CIP MAC adapter的检测命令和应答.73.如果正常,再用"show ext ch 3/2 llc stat 4000.0008.0000 08"命令确认SAP是否接收到XIDs和应答.如果没有应答,可能是Switched Major Node没被激活,或IDBLK/IDNUM不正确,或PU被占用.74.在下端路由器上"show dlsw"命令查看串口连接的SNA endstation状态.参阅DLSw+ Troubleshooting.75.用"show llc2"显示当前已建立的LLC2链接.76.SHANXI2#sh llc77.LLC2 Connections: total of 1 connections78.Channel1/2 DTE: 5808.0100.0000 4000.4700.10c1 04 04 state NORMAL79. V(S)=38, V(R)=38, Last N(R)=38, Local window=7, RemoteWindow=12780. akmax=3, n2=8, Next timer in 752081. xid-retry timer 0/0 ack timer 0/100082. p timer 0/1000 idle timer 7520/1000083. rej timer 0/3200 busy timer 0/960084. akdelay timer 0/100 txQ count 0/20085. RIF: 0630.0641.0020。
网络故障诊断与恢复考试

网络故障诊断与恢复考试(答案见尾页)一、选择题1. 在网络故障诊断中,我们通常使用什么命令来检查网络设备的状态?A. pingB. tracertC. netstatD. ifconfig2. 当网络中的某个节点发送数据包时,以下哪个设备负责将数据包从一个网络转发到另一个网络?A. 路由器B. 交换机C. 集线器D. 中继器3. 在局域网中,如果一个节点无法访问其他节点,应该使用哪种命令进行故障排查?A. pingB. tracertC. netstatD. ipconfig4. 在网络故障恢复过程中,我们通常使用什么命令来验证网络的连通性?A. pingB. tracerouteC. netstatD. ifconfig5. 如果在一个以太网网络中,所有设备都无法连接到网络,应该首先检查:A. 交换机B. 路由器C. 网络接口卡D. 电源系统6. 在网络故障诊断中,我们通常使用什么命令来查看网络设备的配置信息?A. pingB. tracertC. netstatD. show configuration7. 如果在一个局域网中,所有设备都无法访问外部网络,应该首先检查:A. 网络连接B. 路由器配置C. 交换机配置D. 互联网服务提供商(ISP)问题8. 在网络故障恢复过程中,我们通常使用什么命令来重新配置网络设备?A. pingB. tracertC. netstatD. configure9. 如果在一个以太网网络中,某个设备无法与其他设备通信,应该首先检查:A. 网络连接B. 电缆是否损坏C. 设备的IP地址设置D. 设备的MAC地址设置10. 在网络故障诊断中,我们通常使用什么命令来确定数据包在网络中的传输路径?A. pingB. tracerouteC. netstatD. ipconfig11. 在网络故障诊断中,我们通常使用什么命令来检查网络设备的状态?A. PingB. TracerouteC. NetstatD. Ifconfig12. 当网络中的某个节点发送数据包时,如果接收方无法确认数据包的到达,这可能是什么原因导致的?A. 网络拥塞B. 传输介质损坏C. 路由器配置错误D. 网络设备故障13. 在网络故障恢复过程中,我们通常使用什么命令来测试网络的连通性?A. PingB. TracerouteC. NetstatD. Ifconfig14. 如果网络中的某个路由器出现故障,我们可以通过以下哪个命令来查看路由表?A. Show ip routeB. Show ip forwardingC. Show interfaceD. Show running-config15. 在网络故障排查中,我们通常首先排除哪种可能性?A. 网络硬件故障B. 网络配置错误C. 网络软件故障D. 网络攻击16. 当网络中的某个节点长时间没有收到数据包时,我们可能会采取哪些措施?A. 检查网络连接B. 重启网络设备C. 更新网络软件D. 检查网络协议17. 在网络故障恢复过程中,我们通常需要将错误的配置恢复到原来的状态,应该使用以下哪个命令?A. DeleteB. RollbackC. RestoreD. Replace18. 如果网络中的某个区域发生故障,我们可以采用什么方法来隔离这个区域并恢复其他区域的正常运行?A. 划分VLANB. 配置路由策略C. 应用访问控制列表(ACL)D. 更改网络拓扑结构19. 在网络故障排查中,我们通常会使用什么工具来帮助我们定位问题?A. 网络仿真工具B. 网络抓包工具C. 网络扫描工具D. 网络配置工具20. 在网络故障恢复后,我们需要确认网络已经恢复正常运行,应该使用以下哪个命令?A. Show ip routeB. Show network statusC. Show running-configD. Reboot二、问答题1. 什么是网络故障?列举几种常见的网络故障类型。
网络故障诊断图文 (8)

第8章 局域网故障诊断
3. 光纤链路测试 LAN中的光纤链路测试方法与WAN中测试方法一样,应 测量光纤链路的衰减和反射以及发射器和接收器的信号功率, 其中,信号功率可以用光功率计来衡量,而信号反射则可以 由光时域反射仪(OTDR)来测量。 通过这些测试,我们能发现以下故障:
第8章 局域网故障诊断
第8章 局域网故障诊断
快速以太网有以下五种测试程序集: ● 快速以太网中继器测试程序集; ● 100Base-TX MAC和PCS测试程序集; ● 100Base-TX TP PMD测试程序集; ● 100Base-X互操作性测试程序集; ● 自动协商测试程序集。
第8章 局域网故障诊断
8.2.4 负载测试
第8章 局域网故障诊断
在实际的局域网测试过程中,对那些基于交换原理的 LAN拓扑(如交换式LAN或ATM网络)进行网络分析是比较困难 的。因为交换机上的端口只负责传输那些目的地址属于本端口 所连网段或节点的数据,这与以太网集线器或令牌环集中器是 不同的。如果某个LAN或ATM交换机端口所连接的只是一个 节点,则应使用多个端口协议分析器系统。为此,开发出了可 用于交换机LAN环境下的多端口LAN探针,这些LAN探针一 般拥有4个、8个、12个或更多的测试端口,可同时监测相应数 量的交换端口。
第8章 局域网故障诊断
协议分析器只能监测它所在网段的流量,对跨路由器或跨 网桥的流量则无法监控,这是因为路由器或网桥将本地流量限 制在了本地网段内。为了能同时分析两个网段,需要协议分析 器系统具备两个端口,很明显,只有一个端口的协议分析器是 无法同时连接到多个网段的。
在进行全网范围监测时,可以使用测量探针或软件代理, 将它们安装在LAN网段中即可。由这些代理收集相关数据并 采用简单网络管理协议将采集到的数据传送给集中的网络监测 系统,由其负责分析和处理。
通信网络故障诊断与排除手册

通信网络故障诊断与排除手册第一章绪论 (2)1.1 故障诊断与排除概述 (2)1.2 通信网络故障分类 (2)第二章故障诊断基础 (3)2.1 故障诊断流程 (3)2.2 故障诊断工具与方法 (4)第三章物理层故障诊断与排除 (5)3.1 硬件故障诊断 (5)3.2 电缆与光纤故障诊断 (5)3.3 物理层故障排除方法 (6)第四章数据链路层故障诊断与排除 (6)4.1 数据链路层故障类型 (6)4.2 数据链路层故障诊断方法 (6)4.3 数据链路层故障排除实例 (7)第五章网络层故障诊断与排除 (7)5.1 网络层故障类型 (8)5.2 网络层故障诊断方法 (8)5.3 网络层故障排除实例 (8)第六章传输层故障诊断与排除 (9)6.1 传输层故障类型 (9)6.2 传输层故障诊断方法 (9)6.3 传输层故障排除实例 (10)第七章应用层故障诊断与排除 (10)7.1 应用层故障类型 (10)7.2 应用层故障诊断方法 (11)7.3 应用层故障排除实例 (11)第八章网络设备故障诊断与排除 (12)8.1 路由器故障诊断与排除 (12)8.1.1 故障现象及原因 (12)8.1.2 故障排除方法 (13)8.2 交换机故障诊断与排除 (13)8.2.1 故障现象及原因 (13)8.2.2 故障排除方法 (13)8.3 网关故障诊断与排除 (14)8.3.1 故障现象及原因 (14)8.3.2 故障排除方法 (14)第九章网络安全故障诊断与排除 (14)9.1 安全故障类型 (14)9.2 安全故障诊断方法 (15)9.3 安全故障排除实例 (15)第十章网络功能故障诊断与排除 (16)10.1 网络功能故障类型 (16)10.2 网络功能故障诊断方法 (16)10.3 网络功能故障排除实例 (17)第十一章故障预防与维护 (18)11.1 故障预防策略 (18)11.2 网络维护措施 (19)第十二章故障诊断与排除案例分析 (19)12.1 典型故障案例分析 (19)12.1.1 硬盘故障案例 (19)12.1.2 网络故障案例 (19)12.2 复杂故障诊断与排除实例 (20)12.2.1 系统蓝屏案例 (20)12.2.2 数据库故障案例 (20)12.3 故障诊断与排除经验分享 (20)第一章绪论1.1 故障诊断与排除概述在现代通信网络中,保证网络的稳定运行和高效功能。
网络测试和故障诊断

第四章网络测试和故障诊断本章主要描述如何使用迈普路由器网络测试工具,在出现故障时该如何诊断.本章主要内容:网络测试工具如何诊断网络故障网络测试工具路由器在命令行状态下提供了四类测试工具,本节分别介绍如何使用这四种工具.本节主要内容:ping命令——测试网络连通性及目标的可达性traceroute命令——测试数据包的路由信息netstat命令——查看各个网络接口的状态及详细的统计信息show命令——查看系统统计信息、系统状态ping命令——测试网络连通性及目标的可达性ping主要用于检查网络连接状况及主机是否可达,当前ping工具只支持IP协议.ping命令可以运行在普通用户模式或特权用户模式下,其语法分别如下:普通用户模式下:router >ping命令描述<hostname ipAddress <CR>>设置ping的目的主机名或目的地址<vrf>选择VPN路由表项特权用户模式下:router ping命令描述<hostname ipAddress <CR>>设置ping的目的主机名或目的地址<vrf>选择VPN路由表项注:1.在ping的过程中,可以用Ctrl+Shift+6组合键来停止.2.命令执行结果输出包括:对每一个输出报文的响应情况,如果超时以后还没有收到响应报文,则输出.,否则输出;最后的统计信息,包括发送报文数、接收报文数、响应报文百分比和响应时间最小、平均和最大值.用户在执行ping <CR>后,交互地输入可选参数即可.下面以特权用户模式下的两种情形为例说明其参数及其含义.情形1这种情形下,ping命令不带扩展命令选项,其格式如下:router ping选项描述Target IP address: 目的地址Repeat count 5: 20重复发送ICMP请求报文的个数指定ICMP请求报文的大小1000byteDatagram size 76:1000Timeout in seconds允许时延此时延过后未收到回答即视为丢包2: 1扩展命令Extended commandsno:nSweep range of是否指定ICMP请求报文大小的范围sizes no:n输出结果Press key ctrl + shift + 6 interrupt it.Sending 20, 1000-byte ICMP Echos to , timeout is 1 seconds:Success rate is 100% 20/20. Round-trip min/avg/max = 0/12/16 ms情形2当用户选择扩展命令选项后,可以设置源路由、记录时戳、显示详细信息等选项,其格式如下:router ping选项描述Target IP address:Repeat count 5: 1930Datagram size 76: 1000Timeout in seconds 2: 1Extended commands no: ySource address or interface:Type of service 0: 1Set DF bit in IP header no: y IP层是否允许对ICMP报文分段Validate reply data no: y是否对收到的ICMP响应报文的数据进行检查Data pattern abcd: asdf选项指定ICMP请求报文中的数据值Loose, Strict, Record, Timestamp, Verbosenone: L 指定宽松的源站选路/严格的源站选路 / 记录路由 / 时间戳Source route:Loose, Strict, Record,Timestamp, VerboseLV: rNumber of hops 6: 3指定跳数Loose, Strict, Record,Timestamp, VerboseLVR: tNumber of hops 2: 2Loose, Strict, Record,Timestamp, VerboseLVRT:vLoose, Strict, Record,Timestamp, VerboseLRT:Sweep range of sizes no: y是否指定ICMP请求报文大小的范围Sweep min size 76:最小值Sweep max size 18024: 2000最大值Sweep interval 1: 10相邻两个ICMP报文大小增长的间隔输出结果Press key ctrl + shift + 6 interrupt it.Sending 1930, 74..2000-byte ICMP Echos to , timeout is 1 seconds:Packet has IP options: Total option bytes = 40 .Loose source route:Record route number : 3Record timestamp number : 2........Success rate is 64% 1235/1930. Round-trip min/avg/max = 0/12/1000 ms. traceroute命令--测试数据包的路由信息traceroute用于测试数据包从源站到目的站所经过的网关,它主要用于测试网络连接是否可达,以及分析网络什么地方发生了故障.Traceroute的执行过程是:首先发送一个TTL为1的数据包,因此第一跳路由器发送回一个ICMP错误消息以指明此数据包不能被发送因为TTL= 0,之后此数据包被重新发送,TTL为2,同样第二跳路由器返回ICMP差错报文因为经过第二个路由器时,TTL= 0,这个过程不断进行,直到到达目的地.执行这个过程的目的是记录每一个ICMP TTL 超时消息的源地址,以提供一个数据包到达目的地所经历的路径.Traceroute同样可以运行在普通用户模式和特权用户模式下,其语法分别如下:普通用户模式下:router >traceroute命令描述<hostname ipAddress设置traceroute的目的主机名或目的地址<CR>><vrf>选择VPN路由表项特权用户模式下:router traceroute命令描述设置traceroute的目的主机名或目的地址<hostname ipAddress<CR>><vrf>选择VPN路由表项注:在traceroute的过程中,可以用Ctrl+Shift+6组合键来停止.命令执行结果输出包括:发送出去的ICMP报文的信息TTL值、IP头选项等详细列出ICMP报文从源到目的地经过的所有路由器的信息接口地址、每个探测报文的平均往返时间或ICMP报文差错消息用户在执行traceroute <CR>后,可以交互地输入可选参数即可.下面以特权用户模式下的两种情形为例说明其参数及其含义:情形1这种情形下用户不选择扩展命令选项,只是提供基本选项的参数即可.router traceroute选项描述Target IP address: 目的地址Source address or interface: 指定源地址/接口Timeout in seconds 2:允许时延Probe count 3:发送具有同一TTL值探测报文的重复次数Minimum Time to Live 1:发送探测报文的缺省最小TTL值Maximum Time to Live 30:发送探测报文的缺省最大TTL值Port Number 33434:接收探测报文的目的站点缺省UDP端口号Loose, Strict, Record, Timestamp, Verbosenone:源站路由选路选项:宽松,严格,记录路由,时间戳详细输出结果Type escape sequence to abort.Tracing the route to , min ttl = 1, max ttl = 30 .1 16 ms 33 ms 16 ms2 16 ms 33 ms 16 ms情形2当用户选择扩展命令时,可以设置源路由、记录时戳、显示详细信息等选项.其格式如下:routertraceroute选项描述Target IP address:Source address or interface:Timeout in seconds 2: 1Probe count 3:发送具有同一TTL值探测报文的重复次数Minimum Time to Live 1:发送探测报文的缺省最小TTL值Maximum Time to Live 30:发送探测报文的缺省最大TTL值Port Number 33434:接收探测报文的目的站点缺省UDP端口号Loose, Strict, Record, Timestamp, Verbosenone:L 源站路由选路选项:宽松,严格,记录路由,时间戳详细Source route: 源地址Loose, Strict, Record,Timestamp, VerboseLV: vLoose, Strict, Record,Timestamp, VerboseL: tNumber of hops 7: 7指定可作时间记录的跳数Loose, Strict, Record,Timestamp, VerboseLTV: vLoose, Strict, Record,Timestamp, VerboseLT:输出结果Type escape sequence to abort.Tracing the route to , min ttl = 1, max ttl = 30 .Packet has IP options: Total option bytes = 40 .Loose source route:Record timestamp number : 71 16 ms 0 ms 16 ms2 0 ms 0 ms 16 ms3 S S S 注:Traceroute命令除了在正常情况下返回平均往返时间外,在目的不可达情形下,系统可能借助于ICMP报文返回差错信息,命令如下提示符号之一表示:·N——网络不可达·H——主机不可达·S——源路由失败不可达·A——禁止访问不可达网络禁止访问、主机禁止访问及管理禁止访问·F——报文需要分片不可达·——收到未知类型的报文包netstat命令——查看各个网络接口的状态及详细的统计信息netstat命令只能运行特权用户模式,用于显示系统表主机表、路由表、ARP表、多播路由表、接口状态/配置、协议统计及缓冲区信息.该命令的可选的参数如下:netstat命令参数routernetstat命令描述备注-a显示系统内部的ARP表-e根据状态代码查看状态信息后跟16进制状态代码-h显示系统主机表-i显示路由器接口状态及配置信息-m显示网络堆栈数据缓冲区信息-n显示网络堆栈系统缓冲区信息-p显示特定协议统计信息支持igmp,icmp,ip,tcp,udp五类协议-r显示路由表信息-s显示所有IP协议的摘要统计信息<CR>显示TCP、UDP协议连接及端口信息show命令——查看系统统计信息、系统状态show命令根据其功能可以划分为以下几类:显示系统时钟的命令显示系统设备、接口的命令显示系统统计信息的命令显示系统启动参数的命令显示系统任务的命令显示系统堆栈的命令有关各协议和各种接口的show命令请参见相关章节.下面是有关系统的show命令部分:系统show子命令routershow命令描述备注clock 显示系统当前时钟也可在普通用户模式下device打印系统设备信息interface 打印系统接口信息也可在普通用户模式下version打印系统软、硬件版本信息也可在普通用户模式下ip 查看TCP/IP协议统计信息也可在普通用户模式下process显示系统任务/进程信息stack显示系统堆栈信息对于专业用户,还可以利用迈普路由器提供的丰富的调试功能debug命令进行故障定位.对于路由器所支持的各种协议和功能,基本上都提供了相应的调试功能,有关的详细信息请参考相关章节.如何诊断网络故障路由器由于接口种类繁多,使用的协议种类较多,配置较复杂,所以在配置和使用时故障较易发生.一般情况下,广域网两侧的路由器不在同一个地点,所以在配置和使用时广域网是故障的多发区.在故障发生时,要耐心检查,首先确定故障的发生地点.本节主要内容:诊断局域网口的故障诊断广域网口的故障诊断局域网口的故障迈普路由器至少提供一个局域网口,用于连接局域网,并通过串口或其它接口与广域网相连.从测试机PC机向路由器的以太网口发ping报文,若无反应或在数据流量大时丢包严重,则可确定故障出现在以太网口,可以按以下步骤检查在以太网上发生了什么故障:1.确认测试机和路由器的以太网连接是否正确若使用Hub或LAN Switch连接以太网,确认Hub或LAN Switch上的指示灯显示测试机和路由器的以太网接口是否正常.硬件连接不正确时,经常表现出的故障为:测试机ping路由器无响应,路由器以太网接口的输入、输出报文计数无变化.测试过程如下所示:在DOS shell下c:>pingPinging with 32 bytes of dataRequest timed out.Request timed out.Request timed out.其中即为路由器以太网口的IP地址.同样地,用户也可以运行路由器上驻留的ping命令,测试路由器以太网口到PC之间链路的连通性.在普通用户模式下router>pingPress key ctrl + shift + 6 interrupt it.Sending 5, 76-byte ICMP Echos to , timeout is 2 seconds:.....Success rate is 0% 0/5.其中即为PC机以太网卡的IP地址.输出的…表示输出的ICMP报文在超时后没有收到响应信息.2.若硬件连接无误,则检测软件工作是否正常确认测试机和路由器的以太网接口配置的IP地址是否正确.这两个IP地址的网络地址必须是相同的,仅有主机地址不相同.在满足以上条件下,若由测试机ping路由器的以太网接口时,无返回报文或在业务数据量大时丢包严重,则可以断定路由器的以太网口配置不正确.有关IP地址的组成部分及其配置的细节路由器的配置部分.3.在确定以太网接口配置有误后,可以按照以下进行故障定位1 协议是否匹配目前,以太网接口对IP协议可支持的帧格式有两种,Ethernet_II和Ethernet_SNAP.迈普路由器均可以同时接收这两种不同格式的IP包,但发送的IP包格式只可以是用户指定Ethernet_II或Ethernet_SNAP中的任何一种,请确认路由器的IP包发送格式与以太网上其它终端是相同的.2 以太网工作方式是否正常迈普路由器以太网接口有10、100Mbps两种速率,同时也支持半双工、全双工两种工作方式,其工作方式、传输速率都可以通过自动协商实现自适应目的,因此这一步的检查可以忽略.诊断广域网口的故障在排除了以太网口出现故障的可能性以后,可以将路由器的故障定位于广域网口,可以按照如下步骤查找故障:1. 检查物理接口是否正确连接迈普路由器提供了V24、V35等多种广域网接口电缆,同时广域网接口可以有DTE/DCE两种工作方式.1 首先,确定广域网接口类型V24/V35,迈普路由器同/异步串口的V24/V35接口类型是通过按钮或者拨码开关选择,不同的路由器同/异步串口模块按钮或者拨码开关不同.具体方法参见安装手册部分.2 确定广域网接口工作在同步/异步方式接口如工作在异步方式下,则检查波特率设置是否正确,迈普路由器在异步方式下支持极广泛的数据传输速率范围,最低为1200bps,最高可达115200bps;接口如工作在同步DCE方式下,时钟由路由器提供,检查路由器所提供的时钟速率及时钟方式是否正确;接口如工作在同步DTE方式下,时钟由DSU/CSU设备提供,请参照DSU/CSU设备的说明书,正确设置路由器的时钟方式.硬件参数或连接不对时,经常表现出的故障为:ping对端路由器无响应,广域网接口的输入、输出报文计数无变化.2.若硬件参数及连接正确,则检查链路层协议是否正确设置迈普路由器的广域网接口目前支持SLIP、PPP、CSLIP等多种协议.只有广域网两侧的路由器都设置了相同的协议,才可以相互通信.1 如果使用PPPPoint to Point Protocol协议,并采用PAP或CHAP作为认证协议时,请确认双方口令设置是否一致;2 如果以异步方式使用Modem,请确认在迈普路由器上是否使用了Modem命令;以上各项若配置若不正确,接口上的输入、输出报文计数虽有增加,但与链路层协议不能互通.3.若链路层协议设置正确,但IP层工作不正常,则可以从以下几方面进行检查:1 若链路层协议是PPP,异步拨号方式,确定两端的dialer map设置是否正确:dialer map ip ipAddress telephoneNumber,其中ipAddress为对端串口的IP地址,telephoneNumber为对端串口所连接电话的号码.2 与以太网接口的要求相同,广域网两端的路由器必须保证其对接的广域网口IP 地址的网络部分是相同的.若IP地址设置不正确,那么IP报文的路由就可能会发生异常.当广域网口采用IP unnumbered方式借用其他接口如以太网口的IP地址时,这种情况更容易出现.3 检查是否路由故障.路由功能是路由器的一项最主要的功能,迈普路由器目前支持静态路由、RIP v1/v2、OSPF、IRMP动态路由及按需拨号路由等几种路由方法,路由器按照路由信息的指示转发报文.路由故障就是指由于没有配置路由或配置路由错误而导致报文转发失败.最明显的表现是路由器的接口都已经连通,与路由器直接相连的主机或其它路由器均可以互通,但访问其它网段的设备不成功.解决这种问题的办法是:如果采用静态路由,则需要为不可达的网段在路由器上手工添加路由.而对于采用RIP、OSPF、IRMP动态路由的路由器则需要正确配置RIP、OSPF路由协议,使得路由器能够与对端路由器正确交换路由信息,更新本地路由表.。
无线路由器故障诊断考核试卷

A.网络速度缓慢
B.路由器温度升高
C.系统日志出现异常
D.无线信号强度减弱
20.当无线路由器出现IP冲突问题时,以下哪个操作无法解决?()
A.更改路由器LAN口IP地址
B.更新路由器固件
C.重启路由器
D.检查网络中是否有其他设备分配了相同IP地址
二、多选题(本题共20小题,每小题1.5分,共30分,在每小题给出的四个选项中,至少有一项是符合题目要求的)
A.更新路由器固件
B.优化无线信道
C.禁用QoS功能
D.限制连接设备数量
17.以下哪个设备可能会对无线路由器产生干扰?()
A.无绳电话
B.电视
C.空调
D.以上都有可能
18.在无线路由器设置中,以下哪个操作可能导致无法上网?()
A.更改无线密码
B.更改路由器LAN口IP地址
C.更改无线信道
D.启用防火墙
无线路由器故障诊断考核试卷
考生姓名:__________答题日期:__________得分:__________判卷人:__________
一、单项选择题(本题共20小题,每小题1分,共20分,在每小题给出的四个选项中,只有一项是符合题目要求的)
1.无线路由器无法启动的原因,以下哪项不是主要原因?()
14.无线路由器支持的最高无线传输速率,以下哪个选项正确?()
A. 150Mbps
B. 300Mbps
C. 450Mbps
D.以上都有可能
15.以下哪个因素可能导致无线路由器发热严重?()
A.路由器长时间工作
B.路由器附近有散热设备
C.路由器摆放位置通风良好
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
网络与路由器故障诊断基础知识 网络与路由器故障诊断基础知识 网络诊断是一门综合性技术,涉及网络技术的各个面。为方便下面的讨论,首先简单回顾一下网络和路由器的基本概念。
计算机网络是由计算机集合加通信设施组成的系统,即利用各种通信手段,把地理上分散的计算机连在一起,达到相互通信而且共享软件、硬件和数据等资源的系统。计算机网络按其计算机分布范围通常被分为局域网和广域网。局域网覆盖地理范围较小,一般在数米到数十公里之间。广域网覆盖地理范围较大,如校园、城市之间、乃至全球。计算机网络的发展,导致网络之间各种形式的连接。采用统一协议实现不同网络的互连,使互联网络很容易得到扩展。因特网就是用这种方式完成网络之间联结的网络。因特网采用TCP/IP协议作为通信协议,将世界范围内计算机网络连接在一起,成为当今世界最大的和最流行的国际性网络。
为了完成计算机间的通信,把每部计算机互连的功能划分成定义明确的层次,规定了同层进程通信的协议及相邻层之间的接口和服务,将这些层、同层进程通信的协议及相邻层之间的接口统称为网络体系结构。国际标准化组织(ISO)提出的开放系统互连参考模型(OSI)是当代计算机网络技术体系的核心。该模型将网络功能划分为7个层次:物理层、数据链路层、网络层、传输层、会话层、表示层和应用层。
TCP/IP即传输控制协议和网间互联协议是一组网络协议。TCP/IP起源于美国ARPANET网,发展至今已成为因特网使用的标准通信协议。使用TCP/IP能够使采用不同操作系统的计算机以有序的方式交换数据。
路由器是一种网络设备,是用于网络连接、执行路由选择任务的专用计算机。路由器工作于网络层,对信包转发,并具有过滤功能。路由器能够将使用不同技术的两个网络互连起来,能够在多种类型的网络之间(局域网或广域网)建立网络连接。它将处在七层模型中的网络层的信息,根据最快、最直接的路由原理从一个网络的网络层传输到另一个网络的网络层,以达到最佳路由选择。同时在内部使用高档微处理器,用高速的内部总线连接适合各种网络协议的接口卡。并具有多种网管功能,能监视与路由器相连接的一些网络设备和它们的配置运行情况。
CISCO路由器是目前网络建设中使用最多的一种路由器,有多种档次、多种系列,目前常用的当属2500系列,本文以2500系列为例讨论。2500系列路由器是固定接口的多协议路由器,支持CISCOIOS全部功能。根据特定的协议环境分为以下四种类型:固定配置的路由器(2501)、带HUB口的路由器(2507)、摸块化的路由器(2514)和访问服务器(2511)。它们结构简单、操作方便、易于配置和管理,是一种用于小规模局域网和广域网网络层中继的路由设备。
CISCOIOS是CISCO所特有的互连网操作系统,所有的CISCO产品都运行IOS,IOS将它们无缝连接在一起协同工作。给用户提供一个可支持任意硬件界面、任意链路层、网络层协议的可扩展的开放型网络。IOS支持众多的协议,包括各种网络通信协议和路由协议等。CISCOIOS已成为工业界网际网互联的事实标准。CISCOIOS提供几种不同的操作模式,每一种模式提供一组相关的命令集、不同的操作权限和操作功能。基于安全目的,CISCO用户界面中有两级访问权限:用户级和特权级。第一级访问允许查看路由状态,叫做用户EXEC模式,又称为查看模式;第二级访问允许查看路由器配置、修改配置和运行调试命令,叫做特权EXEC模式,又称为配置模式。在特权级中,按不同的配置内容,可进入不同的配置模式,如全球配置模式、接口配置模式、线配置模式等。
网络故障诊断概述 网络故障诊断应该实现三方面的目的:确定网络的故障点,恢复网络的正常运行;发现网络规划和配置中欠佳之处,改善和优化网络的性能;观察网络的运行状况,及时预测网络通信质量。 网络故障诊断以网络原理、网络配置和网络运行的知识为基础。从故障现象出发,以网络诊断工具为手段获取诊断信息,确定网络故障点,查找问题的根源,排除故障,恢复网络正常运行。
网络故障通常有以下几种可能:物理层中物理设备相互连接失败或者硬件及线路本身的问题;数据链路层的网络设备的接口配置问题;网络层网络协议配置或操作错误;传输层的设备性能或通信拥塞问题;上三层CISCOIOS或网络应用程序错误。诊断网络故障的过程应该沿着OSI七层模型从物理层开始向上进行。首先检查物理层,然后检查数据链路层,以此类推,设法确定通信失败的故障点,直到系统通信正常为止。
网络诊断可以使用包括局域网或广域网分析仪在内的多种工具: 路由器诊断命令;网络管理工具和其它故障诊断工具。CISCO提供的工具足以胜任排除绝大多数网络故障。查看路由表,是解决网络故障开始的好地方。
ICMP的ping、trace命令和Cisco的show命令、debug命令是获取故障诊断有用信息的网络工具。我们通常使用一个或多个命令收集相应的信息,在给定情况下,确定使用什么命令获取所需要的信息。譬如,通过IP协议来测定设备是否可达到的常用方法是使用ping命令。ping从源点向目标发出ICMP信息包,如果成功的话,返回的ping信息包就证实从源点到目标之间所有物理层、数据链路层和网络层的功能都运行正常。
如何在互联网络运行后了解它的信息,了解网络是否正常运行,监视和了解网络在正常条件下运行细节,了解出现故障的情况。监视那些内容呢?利用showinterface命令可以非常容易地获得待检查的每个接口的信息。另外showbuffer命令提供定期显示缓冲区大小、用途及使用状况等。Showproc命令和showprocmem命令可用于跟踪处理器和内存的使用情况,可以定期收集这些数据,在故障出现时,用于诊断参考。
网络故障以某种症状表现出来,故障症状包括一般性的(象用户不能接入某个服务器)和较特殊的(如路由器不在路由表中)。对每一个症状使用特定的故障诊断工具和方法都能查找出一个或多个故障原因。一般故障排除模式如下:
第一步,当分析网络故障时,首先要清楚故障现象。应该详细说明故障的症侯和潜在的原因。为此,要确定故障的`具体现象,然后确定造成这种故障现象的原因的类型。例如,主机不响应客户请求服务。可能的故障原因是主机配置问题、接口卡故障或路由器配置命令丢失等。
第二步,收集需要的用于帮助隔离可能故障原因的信息。向用户、网络管理员、管理者和其他关键人物提一些和故障有关的问题。广泛的从网络管理系统、协议分析跟踪、路由器诊断命令的输出报告或软件说明书中收集有用的信息。
第三步,根据收集到的情况考虑可能的故障原因。可以根据有关情况排除某些故障原因。例如,根据某些资料可以排除硬件故障,把注意力放软件原因上。对于任何机会都应该设法减少可能的故障原因,以至于尽快的策划出有效的故障诊断计划。
第四步,根据最后的可能的故障原因,建立一个诊断计划。开始仅用一个最可能的故障原因进行诊断活动,这样可以容易恢复到故障的原始状态。如果一次同时考虑一个以上的故障原因,试图返回故障原始状态就困难的多了。
第五步,执行诊断计划,认真做好每一步测试和观察,直到故障症状消失。
第六步,每改变一个参数都要确认其结果。分析结果确定问题是否解决,如果没有解决,继续下去,直到解决。
网络故障分层诊断技术 1.物理层及其诊断 物理层是OSI分层结构体系中最基础的一层,它建立在通信媒体的基础上,实现系统和通信媒体的物理接口,为数据链路实体之间进行透明传输,为建立、保持和拆除计算机和网络之间的物理连接提供服务。 物理层的故障主要表现在设备的物理连接方式是否恰当;连接电缆是否正确;MODEM、CSU/DSU等设备的配置及操作是否正确。
确定路由器端口物理连接是否完好的最佳方法是使用showinterface命令,检查每个端口的状态,解释屏幕输出信息,查看端口状态、协议建立状态和EIA状态。
2.数据链路层及其诊断 数据链路层的主要任务是使网络层无须了解物理层的特征而获得可靠的传输。数据链路层为通过链路层的数据进行打包和解包、差错检测和一定的校正能力,并协调共享介质。在数据链路层交换数据之前,协议关注的是形成帧和同步设备。
查找和排除数据链路层的故障,需要查看路由器的配置,检查连接端口的共享同一数据链路层的封装情况。每对接口要和与其通信的其他设备有相同的封装。通过查看路由器的配置检查其封装,或者使用show命令查看相应接口的封装情况。
3.网络层及其诊断 网络层提供建立、保持和释放网络层连接的手段,包括路由选择、流量控制、传输确认、中断、差错及故障恢复等。
排除网络层故障的基本方法是:沿着从源到目标的路径,查看路由器路由表,同时检查路由器接口的IP地址。如果路由没有在路由表中出现,应该通过检查来确定是否已经输入适当的静态路由、默认路由或者动态路由。然后手工配置一些丢失的路由,或者排除一些动态路由选择过程的故障,包括RIP或者IGRP路由协议出现的故障。例如,对于IGRP路由选择信息只在同一自治系统号(AS)的系统之间交换数据,查看路由器配置的自治系统号的匹配情况。
路由器接口故障排除 1.串口故障排除 串口出现连通性问题时,为了排除串口故障,一般是从showinterfaceserial命令开始,分析它的屏幕输出报告内容,找
