高压配电柜中电流互感器工作原理及接线方法简介

合集下载

电流互感器接线方法

电流互感器接线方法

电流互感器接线方法电流互感器是一种用来测量电流的传感器,它可以将高电流变换成低电流,从而方便我们进行测量和监控。

在实际应用中,电流互感器的接线方法是非常重要的,它直接影响到电流互感器的测量准确性和安全性。

下面我们将介绍电流互感器的接线方法。

首先,接线前需要确认电流互感器的额定电流和额定负荷,确保选择的导线和开关能够承受互感器的额定电流和负荷。

接线时需要断开电源,确保安全。

接线方法一般分为单相和三相两种情况。

对于单相接线,首先将电流互感器的一端连接到负载,另一端连接到电源。

在接线时,需要注意将导线连接牢固,确保电流能够正常传输。

同时,还需要注意接线的顺序,确保接线的正确性。

对于三相接线,首先需要确认电流互感器的相位顺序,然后根据相位顺序进行接线。

一般来说,A相、B相、C相的接线顺序是固定的,需要根据具体情况进行接线。

在接线时,需要注意保持各相之间的平衡,确保电流互感器的正常工作。

在接线完成后,需要进行接线测试,确保接线的准确性和安全性。

可以通过测量电流互感器的输出信号来确认接线是否正确。

同时,还需要检查接线部分是否有松动或者短路等情况,确保接线的稳定性和安全性。

总的来说,电流互感器的接线方法是非常重要的,它直接影响到电流互感器的测量准确性和安全性。

在接线时,需要注意选择合适的导线和开关,确保能够承受互感器的额定电流和负荷。

同时,还需要注意接线的顺序和平衡,确保接线的正确性和稳定性。

接线完成后,需要进行接线测试,确保接线的准确性和安全性。

希望以上内容能够对大家有所帮助。

10kv电流互感器工作原理

10kv电流互感器工作原理

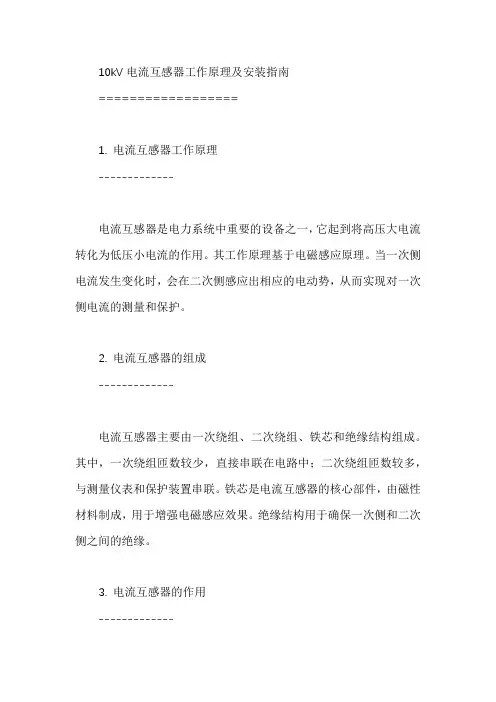

10kV电流互感器工作原理及安装指南==================1. 电流互感器工作原理-------------电流互感器是电力系统中重要的设备之一,它起到将高压大电流转化为低压小电流的作用。

其工作原理基于电磁感应原理。

当一次侧电流发生变化时,会在二次侧感应出相应的电动势,从而实现对一次侧电流的测量和保护。

2. 电流互感器的组成-------------电流互感器主要由一次绕组、二次绕组、铁芯和绝缘结构组成。

其中,一次绕组匝数较少,直接串联在电路中;二次绕组匝数较多,与测量仪表和保护装置串联。

铁芯是电流互感器的核心部件,由磁性材料制成,用于增强电磁感应效果。

绝缘结构用于确保一次侧和二次侧之间的绝缘。

3. 电流互感器的作用-------------电流互感器的作用主要有两个:一是为测量仪表和保护装置提供电流信号;二是将高压大电流转化为低压小电流,提高测量精度和安全性。

4. 电流互感器的型号-------------9-10表示是9型10kV电流互感器,具体型号根据实际需求和应用场景而定。

5. 电流互感器的变比-------------电流互感器的变比是指一次侧电流与二次侧电流的比值。

例如,500/5A表示一次侧电流为500A时,二次侧电流为5A。

根据实际需求,变比可灵活选择。

6. 电流互感器的误差-------------电流互感器的误差是指实际测量值与真实值之间的差异。

一般要求误差在±0.2%以内。

实际使用中,可通过校验和调整来控制误差。

7. 电流互感器的极性-------------电流互感器的极性是指一次侧和二次侧之间的相位关系。

在电力系统中,一般采用减极性标注法,即规定一次侧为正极性,二次侧为负极性。

极性的正确连接对保护装置的正常工作至关重要。

8. 电流互感器的安装-------------安装电流互感器时,需要注意以下几点:首先,应确保安装位置便于维护和操作;其次,一次绕组和二次绕组应保持足够的绝缘距离,防止短路事故的发生;再次,二次侧应可靠接地,防止高压电击危险;最后,应根据实际需求选择合适的变比和误差等级,以满足系统要求。

电流互感器接线方法

电流互感器接线方法

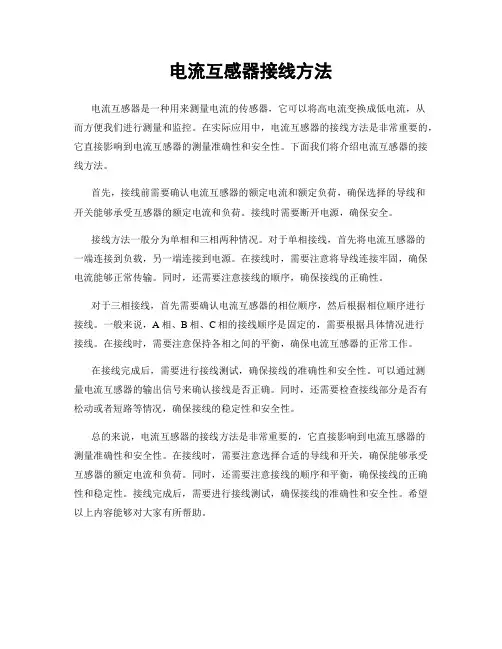

电流互感器接线方法电流互感器是一种用于测量电流的装置,它能够将高电流变换成低电流,以便于测量和控制。

在实际应用中,电流互感器的接线方法至关重要,它直接影响着电流信号的准确性和稳定性。

下面将介绍电流互感器的接线方法及注意事项。

首先,电流互感器的接线方法应根据具体的使用场景和设备要求来确定。

一般情况下,电流互感器的接线包括输入端和输出端。

输入端通常连接到被测电流回路中,而输出端则连接到测量仪表或控制装置中。

在接线时,需要注意保持电路的完整性和稳定性,避免出现接触不良或短路等问题。

其次,在选择电流互感器的接线方法时,需要考虑电流信号的大小和频率范围。

不同的电流互感器适用于不同范围的电流信号测量,因此在接线时需要根据实际情况选择合适的电流互感器型号和接线方式。

同时,还需要注意电流互感器的额定负荷和负载能力,确保接线不会超出其额定范围。

另外,在实际接线过程中,还需要注意接线的牢固性和可靠性。

电流互感器通常安装在电路板或设备内部,因此在接线时需要确保连接端子的牢固,避免因接触不良或松动导致测量误差或设备损坏。

同时,还需要注意绝缘处理,避免出现漏电或触电等安全隐患。

最后,在接线方法选择和实际操作中,需要严格按照电流互感器的使用说明和相关标准进行操作,确保接线符合安全和准确性要求。

同时,还需要定期检查和维护电流互感器的接线,确保其正常运行和使用寿命。

总之,电流互感器的接线方法是电流测量和控制中至关重要的一环,正确的接线方法能够保证电流信号的准确性和稳定性,避免出现测量误差和设备损坏。

因此,在实际操作中需要严格按照要求进行接线,并定期进行检查和维护,以确保电流互感器的正常运行和使用效果。

电流互感器回路接法

电流互感器回路接法

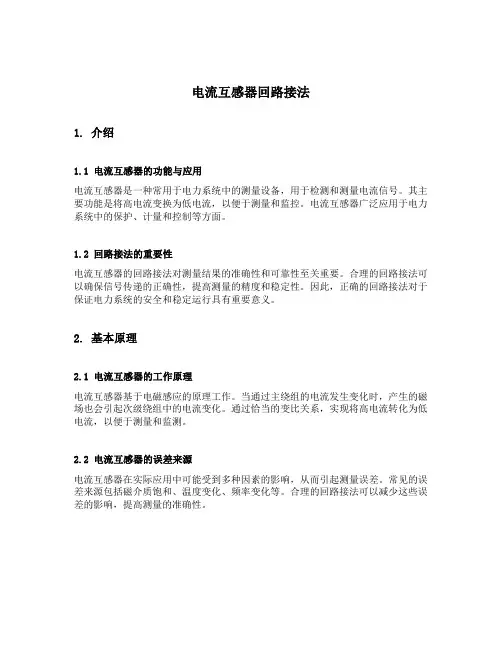

电流互感器回路接法1. 介绍1.1 电流互感器的功能与应用电流互感器是一种常用于电力系统中的测量设备,用于检测和测量电流信号。

其主要功能是将高电流变换为低电流,以便于测量和监控。

电流互感器广泛应用于电力系统中的保护、计量和控制等方面。

1.2 回路接法的重要性电流互感器的回路接法对测量结果的准确性和可靠性至关重要。

合理的回路接法可以确保信号传递的正确性,提高测量的精度和稳定性。

因此,正确的回路接法对于保证电力系统的安全和稳定运行具有重要意义。

2. 基本原理2.1 电流互感器的工作原理电流互感器基于电磁感应的原理工作。

当通过主绕组的电流发生变化时,产生的磁场也会引起次级绕组中的电流变化。

通过恰当的变比关系,实现将高电流转化为低电流,以便于测量和监测。

2.2 电流互感器的误差来源电流互感器在实际应用中可能受到多种因素的影响,从而引起测量误差。

常见的误差来源包括磁介质饱和、温度变化、频率变化等。

合理的回路接法可以减少这些误差的影响,提高测量的准确性。

3. 常见回路接法3.1 串联接法串联接法是最常见的一种电流互感器回路接法,主要应用于低电流测量和监测场合。

串联接法将电流互感器次级绕组连接到负荷回路中,直接测量负载电流。

这种接法简单、方便,适用于一般的测量需求。

3.2 并联接法并联接法主要用于高电流测量场合,例如变电站等。

并联接法将电流互感器次级绕组与负荷回路并联连接,共享负荷电流。

这种接法具有较高的测量精度和动态性能,适用于高精度要求的测量场合。

3.3 双绕组接法双绕组接法是一种特殊的电流互感器回路接法,主要用于大电流测量。

该接法采用两个次级绕组,分别连接到负荷回路和电流互感器的模拟检测电路中。

通过精确计算和校准,可以实现更高精度的大电流测量。

4. 回路接法的选择原则4.1 测量范围和精度要求根据测量范围和精度要求选择合适的回路接法。

对于低电流测量,可以选择串联接法;对于高精度要求或大电流测量,可以选择并联接法或双绕组接法。

高压、大电流电能表与电流互感器连接方法

高压、大电流电能表与电流互感器连接方法

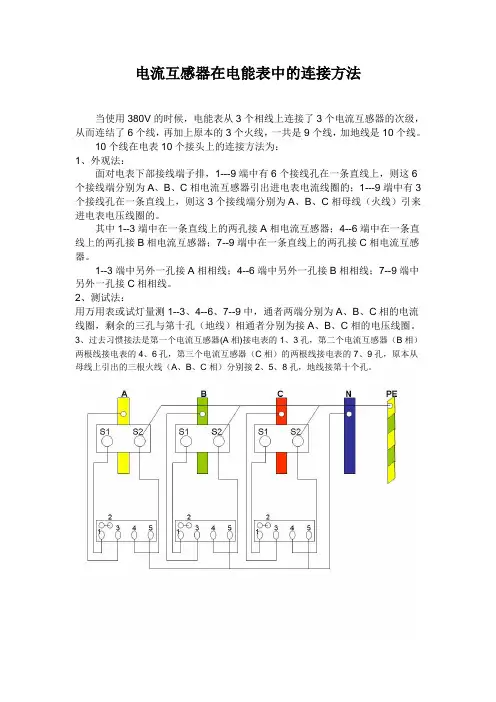

电流互感器在电能表中的连接方法
当使用380V的时候,电能表从3个相线上连接了3个电流互感器的次级,从而连结了6个线,再加上原本的3个火线,一共是9个线,加地线是10个线。

10个线在电表10个接头上的连接方法为:
1、外观法:
面对电表下部接线端子排,1---9端中有6个接线孔在一条直线上,则这6个接线端分别为A、B、C相电流互感器引出进电表电流线圈的;1---9端中有3个接线孔在一条直线上,则这3个接线端分别为A、B、C相母线(火线)引来进电表电压线圈的。

其中1--3端中在一条直线上的两孔接A相电流互感器;4--6端中在一条直线上的两孔接B相电流互感器;7--9端中在一条直线上的两孔接C相电流互感器。

1--3端中另外一孔接A相相线;4--6端中另外一孔接B相相线;7--9端中另外一孔接C相相线。

2、测试法:
用万用表或试灯量测1--3、4--6、7--9中,通者两端分别为A、B、C相的电流线圈,剩余的三孔与第十孔(地线)相通者分别为接A、B、C相的电压线圈。

3、过去习惯接法是第一个电流互感器(A相)接电表的1、3孔,第二个电流互感器(B相)两根线接电表的
4、6孔,第三个电流互感器(C相)的两根线接电表的7、9孔,原本从母线上引出的三根火线(A、B、C相)分别接2、
5、8孔,地线接第十个孔。

高压电流互感器原理

高压电流互感器原理

高压电流互感器原理
高压电流互感器是一种用于测量高压电流的装置。

它的原理基于法拉第电磁感应定律,根据高压电流线圈与次级线圈之间的电磁耦合来实现电流的测量。

高压电流互感器通常由一个主线圈和一个次级线圈组成。

主线圈由高导磁材料制成,一端与高压电源相连,另一端接地。

主线圈的长度和截面积通常要比待测电流所通过的导线要大。

次级线圈则位于主线圈的附近,它也是由高导磁材料制成。

次级线圈中通过的电流与主线圈中通过的电流成正比。

在次级线圈中产生的感应电动势通过连接线路传递到检测仪表中,进而实现电流的测量。

当高压电流通过主线圈时,由于主线圈与次级线圈之间的电磁耦合,导致次级线圈中产生感应电动势。

根据法拉第电磁感应定律,感应电动势与导线中通过的电流成正比。

为了提高测量精度,通常在次级线圈中使用了多层绕组和铁芯来增加线圈的磁通量。

这样可以进一步增强次级线圈中感应电动势的大小。

高压电流互感器通常与检测仪表一起使用,检测仪表能够测量次级线圈中的感应电动势,并根据互感器的标定参数将感应电动势转换为对应的电流数值。

总而言之,高压电流互感器通过主次线圈之间的电磁耦合来测量高压电流,利用法拉第电磁感应定律完成测量过程。

电流互感器接线方法

电流互感器接线方法

电流互感器接线方法电流互感器是一种用于测量电流的装置,通常用于配电系统和电力系统中。

它可以将高电流转换为低电流,从而方便进行测量和监控。

在实际应用中,正确的接线方法对于电流互感器的准确性和稳定性至关重要。

下面将介绍电流互感器的接线方法,希望能够为大家提供一些帮助。

首先,接线前需要确认电流互感器的额定电流和额定负荷。

在进行接线之前,必须要明确电流互感器的额定电流,以及所要测量的电路的最大电流值。

同时,还需要了解电流互感器的额定负荷,确保其能够承受电路中可能出现的瞬时过载电流。

其次,根据电流互感器的类型和工作原理选择合适的接线方法。

根据电流互感器的类型和工作原理的不同,其接线方法也会有所区别。

一般来说,电流互感器的接线方法可以分为串联接线和并联接线两种。

在具体应用中,需要根据实际情况选择合适的接线方法,以确保测量的准确性和稳定性。

接着,进行接线操作时需要注意保持接线的整洁和稳固。

在进行接线时,需要确保接线端子的连接牢固可靠,避免出现接触不良或者接触松动的情况。

同时,还需要注意保持接线的整洁,避免出现线路交叉或者短路的情况,从而影响电流互感器的正常工作。

最后,进行接线后需要进行接线测试和校准。

在完成接线之后,需要进行接线测试和校准,以确保电流互感器的测量结果准确可靠。

在进行测试和校准时,需要使用专业的测试仪器和设备,按照相应的操作规程进行操作,以确保测试结果的准确性和可靠性。

总的来说,电流互感器的接线方法对于电力系统的正常运行和安全稳定具有重要的意义。

正确的接线方法能够保证电流互感器的准确性和稳定性,从而为电力系统的运行提供可靠的数据支持。

因此,在进行电流互感器的接线时,需要根据具体情况选择合适的接线方法,并严格按照操作规程进行操作,以确保接线的正确性和可靠性。

希望以上内容能够对大家有所帮助,谢谢阅读!。

高压配电柜中电流互感器工作原理及接线方法简介

高压配电柜中电流互感器工作原理及接线方法简介

1、只有AB两相是的电流互感器接线原理
比如电流互感器只接AB两相,如果三相平衡就很好理解只要知道一相,其他两相都一样,如不平衡A相10A ,B相20A这A相的10A回到原点还是要通过BC相回来的B相这20A也还是要通过AC 相回来的,某一相电流的上升必然会影响到其他两相,这样就可以间接地测量出另一相的电流了,在有中线N的情况下这样得出的结果就不是另一相的电流了。

2、电流互感器的接线方式
1、一般情况下,电流互感器是LI流进,L2流出;二次侧接U2流出,U1接星行公共端(即负极性)。

2、你一次侧L2流进,LI流出,就是我们常说的一次“极性反了”,虽然二次接法正确,但电流方向正好是反方向了。

3、三相接成星形或者接成两相,测量的是ABC各相的相电流接成三角测的是三相的不平衡电流
3、零序电流互感器的接线方式
1、原理:零序电流保护的基本原理是基于基尔霍夫电流定律:流入电路中任一节点的复电流的代数和等于零。

在线路与电气设备正常的情况下,各相电流的矢量和等于零,因此,零序电流互感器的二次侧绕组无信号输出,执行元件不动作。

当发生接地故障时的各相电流的矢量和不为零,故障电流使零序电流互感器的环形铁芯中产生磁通,零序电流互感器的二次侧感应电压使执行元件动作,带动脱扣装置,切换供电网络,达到接地故障保护的目的。

2、作用:当电路中发生触电或漏电故障时,保护动作,切断电源。

3、使用:可在三相线路上各装一个电流互感器,或让三相导线一起穿过一零序电流互感器,也可在中性线N上安装一个零序电流互感器,利用其来检测三相的电流矢量和。

电流互感器接法

电流互感器接法

电流互感器接法
电流互感器是将高电压线路的电流变压为适合测量和保护用途的低电流信号,通常用于电力系统中。

电流互感器的接法一般分为串联式和并联式两种。

串联式接法是将电流互感器的二次侧串联在测量或保护回路中。

流过测量或保护回路的电流经过电流互感器的一次侧,进而通过二次侧的电路,形成适合测量和保护用途的低电流信号。

并联式接法是将电流互感器的二次侧与测量或保护回路并联接入,二次侧的电流信号通过并联的电路分流,进而形成适合测量和保护用途的低电流信号。

两种接法的具体选择要根据实际情况而定,串联式接法可以得到非常精确的电流信号,但其影响整个测量或保护回路。

而并联式接法对整个回路影响较小,但仅适用于小电流测量和保护。

互感器是如何接线的?接线原理是怎样的

互感器是如何接线的?接线原理是怎样的

互感器是如何接线的?接线原理是怎样的
“互感器”又称为仪用变压器,是电流互感器和电压互感器的统称。

互感器是电力系统中供测量仪表、继电保护和自动装置等二次设备获取相关电气一次设备回路信息的传感器。

能将高电压变成低电压、大电流变成小电流,用于量测或保护系统。

其功能主要是将高电压或大电流按比例变换成标准低电压(100V)或标准小电流(5A或1A,均指额定值),以便实现测量仪表、保护设备及自动控制设备的标准化、小型化。

同时互感器还可用来隔开高电压系统,以保证人身和设备的安全。

一、电流互感器
(1)电流互感器的作用
(2)电流互感器的工作原理
(3)电流互感器的接线(极性)(4)电气量正方向
(5)电流互感器两种典型接法(6)电流互感器常见接线方式二、电压互感器
(1)电压互感器的作用(2)电压互感器的工作原理(3)电压互感器的接线
(4)电压互感器典型接法
(5)电压互感器常见接线方式
三、单、三相电能表常用接线图/接线方法
四、三相四线电表接线图/接线方法
翻过接线端子盖,就可以看到三相四线电表接线图。

其中1、4、7接电流互感器二次侧S1端,即电流进线端; 3、6、9接电流互感器二次侧S2端,即电流出线端;
2、5、8分别接三相电源;
10、11是接零端。

为了安全,应将电流互感器S2端连接后接地。

注意的是各电流互感器的电流测量取样必须与其电压取样保持同相,即1、2、3为一组;4、5、6 为一组;7、8、9 为一组。

电流互感器接线方法

电流互感器接线方法

电流互感器接线方法电流互感器是一种用来测量电流的装置,它可以将高电流变换成低电流,从而方便进行测量和控制。

在实际应用中,电流互感器的接线方法至关重要,不仅关乎测量的准确性,还涉及到设备的安全运行。

因此,正确的接线方法对于电流互感器的正常工作至关重要。

首先,我们需要了解电流互感器的基本接线原理。

电流互感器通常具有一组输入端和一组输出端,其工作原理是通过电磁感应来实现的。

当通过输入端流过电流时,电流互感器内部的线圈会产生磁场,从而感应出输出端的电流。

因此,在接线时,我们需要确保输入端和输出端的连接正确,以保证电流互感器的正常工作。

接下来,我们来介绍一种常见的电流互感器接线方法。

首先,我们需要准备好电流互感器、电流表和相关的接线电缆。

接着,我们将电流互感器的输入端与被测电路的电流输入端相连,通常采用串联的方式进行连接。

然后,将电流互感器的输出端与电流表相连,以便进行电流的测量。

在接线过程中,需要注意保持电缆的连接牢固,以防止接触不良或者断路现象的发生。

在实际操作中,我们还需要注意一些细节问题。

首先,需要确保电流互感器的额定电流范围与被测电路的电流范围相匹配,以免造成电流互感器的过载或者测量不准确。

其次,需要注意接线电缆的选择,通常建议选择导电性能好、绝缘性能优秀的电缆,以确保测量的准确性和安全性。

此外,还需要注意接线过程中的防护措施,确保操作人员的人身安全。

总的来说,电流互感器的接线方法是电气测量中的重要环节,正确的接线方法可以保证测量的准确性和设备的安全运行。

在实际操作中,我们需要根据具体的情况选择合适的接线方法,并严格按照操作规程进行操作。

只有这样,才能确保电流互感器的正常工作,并获得准确可靠的测量数据。

通过本文的介绍,相信读者对电流互感器的接线方法有了更深入的了解。

同时,也希望读者在实际操作中能够严格按照操作规程进行操作,确保电流互感器的正常工作,从而为电气测量工作提供可靠的支持。

高、中、低压配电柜的所有接地方法

高、中、低压配电柜的所有接地方法

高、中、低压配电柜的所有接地方法低压配电柜、箱、直流系统、中压配电柜接地工艺要求,进行了详细的讲解和分析一、术语理解:保护接地:将在故障情况下可能呈现危险的对地电压的设备外露可导电部分进行接地称为保护接地。

电气设备上与带电部分相绝缘的金属外壳,通常因绝缘损坏或其他原因而导致意外带电,容易造成人身触电事故。

为保障人身安全,避免或减小事故的危害性,电气工程中常采用保护接地。

工作接地:在正常或故障情况下为了保证电气设备的可靠运行,而将电力系统中某一点接地称为工作接地。

例如电源(发电机或变压器)的中性点直接(或经消弧线圈)接地,能维持非故障相对地电压不变,电压互感器一次侧线圈的中性点接地,能保证一次系统中相对地电压测量的准确度,防雷设备的接地是为雷击时对地泄放雷电流。

TN-S三相五线制接地方式简介:它是一种电力系统的接地方式,也是最安全、最可靠的工作接地方式。

它由变压器引出A、B、C、N、PE(独立的保护线---中性点直接接地)三相五线供电方式。

具体见下图:二、交流部分GQH、GQH-JP、GQH-J、GQH-A、DCBS、XL-21:1、保护接地(1)框架开关的外壳配有接地螺丝、隔离开关的接地螺丝、接触器接地螺丝、IPC03等外壳接地螺丝、所有柜箱外壳(底板配有接地螺丝)。

工艺方法:1、就近框架接地(柜体结构件接地电阻等效于接地线电阻)---优先选择。

如果安装底板为喷涂件,必须加接地滚花垫川或引接地跨接线。

附特殊地区要求:广东地区GQH-JP柜地线截面用16平方毫米---源自广东省广电集团有限公司(10KV及以下架空配电线路和设备运行规(4)电流互感器CT:接地线要求:黄绿双色绝缘地线、截面与S1上用线相同且不小于2.5m ㎡。

单个电流互感器CT抽屉单元:工艺方法:1、抽屉内就近接地(GCK、GCS、MNS等导轨压接式结构接地良好)。

2、电流互感器S2接地线先引至二次插件再接到主地排上(地区要求时考虑)。

电流互感器的正确接法

电流互感器的正确接法

电流互感器的正确接法一、前言电流互感器是电力系统中常用的一种电气装置,其作用是将高电压的电流转化为低电压的信号,以便于测量和保护。

而正确的接法对于电流互感器的工作效果和安全性至关重要。

本文将详细介绍电流互感器的正确接法。

二、电流互感器的基本原理1. 电流互感器结构一个标准的电流互感器通常由铁芯、一次线圈和二次线圈组成。

铁芯是一个环形磁芯,通常由硅钢片制成。

一次线圈包围着铁芯,当通过一次线圈中有交变电流时,就会在铁芯中产生磁场。

二次线圈位于铁芯上方或下方,并与一次线圈相隔绝缘层,当通过二次线圈中有交变磁通时,就会在其中产生交变电势。

2. 电流互感器使用原理在实际应用中,通常将高压侧通过一个合适比例的变压器降压到合适范围内后再接入到一次线圈上。

这样,在高压侧通过的大电流就能够被转化为低电压的信号,以便于后续的测量和保护。

三、电流互感器的正确接法在实际应用中,电流互感器的正确接法对于保证系统稳定性和安全性至关重要。

下面将详细介绍电流互感器的正确接法。

1. 一次侧与高压侧连接一次侧是指电流互感器中包围着铁芯的线圈,其作用是产生磁场。

在连接时,应将高压侧通过合适比例的变压器降压后再接入到一次线圈上。

此时,应注意以下几点:(1)一次线圈应当与高压侧之间采用合适的隔离措施,以防止高压对一次线圈造成直接影响。

(2)在连接时应注意连接导线截面积是否符合要求,并采取合适措施防止接触不良或松动。

2. 二次侧与低压侧连接二次侧是指位于铁芯上方或下方,并与一次线圈相隔绝缘层的线圈,其作用是产生交变电势。

在连接时,应注意以下几点:(1)二次线圈应当与低压侧之间采用合适的隔离措施,以防止低压对二次线圈造成直接影响。

(2)在连接时应注意连接导线截面积是否符合要求,并采取合适措施防止接触不良或松动。

(3)二次侧输出信号的极性应当正确,即在测量和保护中应当遵循正确的信号方向。

四、电流互感器的安装注意事项除了正确的接法外,电流互感器在安装过程中还需要注意以下几点:1. 安装位置应当合适电流互感器应当安装在合适位置,以保证其能够正常运行并且不会对其他设备造成影响。

高压计量电流互感器接线方法

高压计量电流互感器接线方法

高压计量电流互感器接线方法
高压计量电流互感器是用于测量高电压线路中的电流的一种设备。

它通过将高电压线路中的电流变换为低电压信号,以便于测量和保护装置的使用。

在安装和接线过程中,正确的接线方法非常重要,以确保互感器的正常运行和准确测量。

一种常见的高压计量电流互感器接线方法是“串联接线法”。

在此方法中,互感器的一次侧(高电压侧)与被测量的高电压线路直接相连,而互感器的二次侧(低电压侧)与测量仪表或保护装置相连。

这种串联接线方法可以保证互感器的电流变比准确性,但需要注意的是,在高压线路中的电流不应超过互感器的额定电流,以免损坏互感器。

另一种常见的接线方法是“并联接线法”。

在此方法中,互感器的一次侧和二次侧都与高电压线路相连,形成一个并联的电路。

这种接线方法适用于需要同时测量和保护的场景,例如在变电站中。

并联接线法可以提供更高的测量精度,并且可以通过多个互感器并联来提高测量容量。

无论是串联接线法还是并联接线法,都需要注意以下几点:
1. 接线应牢固可靠,并且连接点应紧固好,以保证信号传输的可靠性。

2. 互感器的一次侧和二次侧的接线应正确,避免接反。

3. 互感器应根据具体要求进行正确的调校和校验,以确保测量精度达到要求。

4. 在接线过程中,应遵循相关的安全操作规程,确保人身安全。

总之,高压计量电流互感器的接线方法对于正确测量和保护高电压线路至关重要。

合理的接线方法能够确保互感器的准确性和可靠性,并且能够提供安全的工作环境。

在实际应用中,根据具体的要求和场景选择合适的接线方法非常重要。

电流互感器的原理和接线

电流互感器的原理和接线

电流互感器的原理和接线电流互感器是一种用来测量电流的装置,其原理是利用电磁感应的原理来实现的。

当通过电流互感器的一侧通入电流时,会在另一侧产生一定的电压,这个电压与输入电流成正比,因此可以通过测量输出的电压来得知输入电流的大小。

电流互感器的核心部件是铁芯和线圈,通常铁芯是用硅钢片制成的,它的作用是增加磁通量,提高互感器的灵敏度。

线圈则负责感应电流并产生对应的电压输出。

当通过电流互感器的导线通入电流时,会在铁芯中产生磁通量,由于线圈环绕在铁芯周围,磁通量会在线圈中产生感应电动势,根据法拉第电磁感应定律,感应电压与磁通量的变化成正比。

接着,这个感应电压会通过互感器的输出端口输出,用户可以利用这个输出来测量电流的大小。

由于电流互感器通常需要与其他电路进行连接,因此在接线方面也有一些常见的注意事项。

首先是电流互感器的输入端口,通常需要将需要测量的电流引入这个端口,这通常通过导线来完成。

在接线时需要注意保护好接线的导线,以免受到外部环境的影响,例如电磁干扰、机械损坏等。

另外,需要确保电流互感器的额定电流范围与实际测量的电流相匹配,不能超出其额定范围,否则会影响测量的准确性。

其次是电流互感器的输出端口,通常需要将输出信号连接到接收端进行测量。

在接线时同样需要注意保护好输出端口的连接线,以免影响信号的传输质量,同时也需要避免输出端口短路或开路,以保证测量的准确性。

在实际工程中,我们通常会使用一些额外的电路来处理和放大电流互感器的输出信号,以便更好地进行测量和控制。

有些电流互感器还带有一些防护和隔离装置,以提高其安全性和可靠性。

除此之外,电流互感器还有一些特殊类型,例如闭合式电流互感器和开放式电流互感器。

闭合式电流互感器是将被测电流穿过一个或多个匝数的主线圈,通过这些匝数产生的磁场感应从中继端的辅助线圈上产生感应电压,由输出设备将感应电压放大后,输出被测电流的电流值大小。

而开放式电流互感器则是将被测电流通过测量装置绝缘输出。

244高压柜之电流互感器

244高压柜之电流互感器

244高压柜之电流互感器
电流互感器的一次绕组采用一条直线表示,圆圈表示二次绕组,右侧两个斜线是二次侧的2个接线端(2个以上抽头也是这样表达)。

1个二次绕组:测量。

例如:300/5;0.5 15VA,2个二次绕组:测量、保护。

例如:300/5;0.5/10P20;15VA/15VA;3个二次绕组:计量、测量、保护。

例如:300/5;0.2s/0.5s/10P20;15VA/15VA/20VA;4个二次绕组:计量、测量、保护、保护。

300/5;0.2s/0.5s/10P20/10P20;15VA/15VA/20VA/20VA;参数见下图:①第一字母:L—电流互感器②第二字母:A—穿墙式;Z—支柱式;M—母线式;D—单匝贯穿式;V—结构倒置式;J—零序接地检测用;W—抗污秽;R—绕组裸露式。

③第三字母:Z—环氧树脂浇注式;C—瓷绝缘;Q—气体绝缘介质;W—与微机保护专用
④第四字母:B—带保护级;C—差动保护;D—D级;Q—加强型;附加字母J—加强型
⑤第五数字:电压等级产品序号。

如何正确使用高压低压配电柜的电流互感器

如何正确使用高压低压配电柜的电流互感器

如何正确使用高压低压配电柜的电流互感器在工业现场中,高压低压配电柜是为了将高压电流转化为适合低压设备使用的低压电流而设计的。

然而,在操作过程中,电流互感器的正确使用非常重要,以确保设备的安全和高效运行。

本文将介绍如何正确使用高压低压配电柜的电流互感器。

一、了解电流互感器的原理和特点电流互感器是一种用来测量电流的装置,能够将高压电流转化为低压电流,并提供给低压设备使用。

它具有以下几个特点:1. 电流互感器是非接触式的电流测量装置,通过感应原理工作而不会直接接触电流。

2. 电流互感器一般需要额外的电源供电,并通过内部的变压器将高压电流降低到合适的电平。

3. 电流互感器的输出信号一般是模拟信号,需要经过相应的处理才能被低压设备读取和使用。

二、正确连接电流互感器正确连接电流互感器是确保其正常工作的关键。

在连接电流互感器之前,需要做以下几个步骤:1. 确认高压电源已经断开,以确保安全。

2. 根据电流互感器的说明书,确定接线端子的位置。

通常情况下,电流互感器具有主线和副线两组连接端子。

3. 使用适当的连接线将电流互感器的主线连接到高压电源,副线连接到低压设备。

4. 防止接线错误,需要仔细检查和核对连接线的颜色和标记。

5. 检查连接端子的紧固度,确保连接牢固稳定。

三、校准和调试电流互感器校准和调试电流互感器是确保其测量结果准确可靠的重要步骤。

在校准和调试过程中,需要注意以下几点:1. 校准电流互感器之前,需要确保高压电源已经断开,并采取适当的安全措施。

2. 使用专业的测试仪器对电流互感器进行校准,以保证其输出信号的准确性。

3. 根据校准结果,调整电流互感器的设置,使其输出与实际电流值保持一致。

4. 在调试过程中,需要逐步增加负载,观察电流互感器的输出变化,以确保其稳定性和可靠性。

四、定期维护和检修电流互感器定期维护和检修电流互感器是确保其长期稳定工作的重要措施。

在维护和检修过程中,需要注意以下几个方面:1. 定期清洁电流互感器的外部表面,以防止灰尘和脏物积累影响其散热效果。

电流互感器接线原理

电流互感器接线原理

电流互感器接线原理
电流互感器是一种用来测量电流的传感器,它通过电流变换器件的作用将被测电流变换成与之成正比的次级电流信号。

在实际应用中,电流互感器通常与测量装置相连,完成对电流的测量和监控。

电流互感器的接线原理是基于互感器的工作原理。

互感器是一种基于电磁感应的装置,由一对绕组组成:一是主绕组,它通常与被测电路相连;二是次级绕组,用于输出互感信号。

当主绕组中有电流通过时,由于电流的变化会导致磁场的变化,从而在次级绕组中诱导出一定大小的电流。

在电流互感器的接线中,主绕组一般通过一对导线与被测电路相连。

被测电流经过主绕组时会产生磁阻抗,从而诱导出次级绕组中的电流信号。

次级绕组的输出一般通过一对导线连接到测量装置。

为确保准确测量电流,电流互感器有时还需要进行校准。

校准一般通过调整次级绕组上的负载电阻来实现。

负载电阻的大小会影响次级绕组中的电流信号大小,从而影响测量结果的准确性。

需要注意的是,在实际使用中,电流互感器的接线应遵循正确的接线方法,并确保连接良好,以保证测量的准确性和安全性。

此外,根据具体需求和应用场景,还需要选择合适的电流互感器型号和规格。

电流互感器的工作原理

电流互感器的工作原理

电流互感器的工作原理电流互感器是一种用来测量电流的装置,它通过感应电流产生的磁场来实现电流测量。

电流互感器通常被广泛应用于电力系统中,用来监测电流的大小和方向,保护设备和系统的安全运行。

那么,电流互感器的工作原理是怎样的呢?接下来,我们将详细介绍电流互感器的工作原理。

首先,电流互感器由铁芯和绕组组成。

铁芯通常采用硅钢片制成,它的作用是集中磁场线,提高磁通密度,从而增大感应电动势。

绕组则是绕在铁芯上的线圈,当有电流通过绕组时,就会在铁芯中产生磁场。

其次,当被测电流通过电流互感器的一侧绕组时,就在铁芯中产生了磁场。

这个磁场会穿过另一侧的绕组,从而在另一侧感应出电动势。

根据法拉第电磁感应定律,当磁通量发生变化时,就会在绕组中产生感应电动势。

因此,通过测量另一侧绕组中的感应电动势,就可以确定被测电流的大小。

此外,为了提高电流互感器的测量精度和线性度,通常会在绕组上加上补偿线圈。

补偿线圈的作用是抵消铁芯中的磁场对绕组的影响,从而使得绕组中感应出的电动势与被测电流成正比。

这样就可以实现电流互感器的线性输出,提高测量的准确性。

最后,需要注意的是,电流互感器在工作时需要考虑到一些因素的影响,比如温度、频率和外部磁场等。

这些因素都会对电流互感器的测量结果产生影响,因此在实际应用中需要进行相应的校准和修正,以确保测量的准确性和可靠性。

综上所述,电流互感器的工作原理是通过感应电流产生的磁场来实现电流测量。

它由铁芯和绕组组成,通过感应电动势来测量被测电流的大小。

为了提高测量精度和线性度,通常会在绕组上加上补偿线圈。

在实际应用中,需要考虑到温度、频率和外部磁场等因素的影响,进行相应的校准和修正。

希望通过本文的介绍,能够帮助大家更好地理解电流互感器的工作原理。

电流互感器的接线方法和原理讲解

电流互感器的接线方法和原理讲解

电流互感器的接线方法和原理讲解我们从使用功能上将电流互感器分为测量用电流互感器和保护用电流互感器两类,各种电流互感器的原理类似,本文总结各种电流互感器接线图,供参考使用。

一测量用电流互感器接线方法测量用电流互感器的作用是指在正常电压范围内,向测量、计量装置提供电网电流信息。

1. 普通电流互感器接线图电流互感器的一次侧电流是从P1端子进入,从P2端子出来;即P1端子连接电源侧,P2端子连接负载侧。

电流互感器的二次侧电流从S1流出,进入电流表的正接线柱,电流表负接线柱出来后流入电流互感器二次端子S2,原则上要求S2端子接地。

注:某些电流互感器一次标称,L1、L2,二次侧标称K1、K2。

2. 穿心式电流互感器接线图穿心式电流互感器接线与普通电流互感器类似,一次侧从互感器的P1面穿过,P2面出来,二次侧接线与普通互感器相同。

二电流互感器内部长什么样这是一只电流互感器(正立式):内部其实是这样的:这又是一只互感器(倒立式):内部和上只还不一样哦:下面是电压互感器、电流互感器和电能表的接线对比:1电压互感器V/V接法V/V接法原理图V/V接法3D示意图2电压互感器Y/Y接法Y/Y接法原理图Y/Y接法3D示意图3电流互感器不完全星型接法电流互感器不完全星型接法原理图电流互感器不完全星型接法3D示意图4电流互感器星型接法星型接法原理图(适用10kV以上)星型接法原理图(适用400V)星型接法3D示意图(400V)5电能表接线示意图三相三线电能表组合接线示意图(3*100V电能表 3*100V专变采集终端)三相四线电能表组合接线示意图(3*57.7V电能表 3*100V专变采集终端)三相四线电能表组合接线示意图(3*220V电能表 3*220V专变采集终端)特殊说明400V电流互感器不需要接地,只有10V及以上的电流互感器非极性端才须接地。

在接线过程中强烈推荐采用分相接地的方式,而且电流回路与电压回路分开接地。

三电流互感器接线图电流互感器接线总体分为四个接线方式:1.单台电流互感器接线图只能反映单相电流的情况,适用于需要测量一相电流的情况。

相关主题
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

高压配电柜中电流互感器工作原理及接线方法简介
-标准化文件发布号:(9556-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII
高压配电柜中电流互感器工作原理及接线方法简介
1、只有AB两相是的电流互感器接线原理
比如电流互感器只接AB两相,如果三相平衡就很好理解只要知道一相,其他两相都一样,如不平衡A相10A ,B相20A这A相的10A回到原点还是要通过BC相回来的B相这20A也还是要通过AC 相回来的,某一相电流的上升必然会影响到其他两相,这样就可以间接地测量出另一相的电流了,在有中线N的情况下这样得出的结果就不是另一相的电流了。

2、电流互感器的接线方式
1、一般情况下,电流互感器是LI流进,L2流出;二次侧接U2流出,U1接星行公共端(即负极性)。

2、你一次侧L2流进,LI流出,就是我们常说的一次“极性反了”,虽然二次接法正确,但电流方向正好是反方向了。

3、三相接成星形或者接成两相,测量的是ABC各相的相电流接成三角测的是三相的不平衡电流
3、零序电流互感器的接线方式
1、原理:零序电流保护的基本原理是基于基尔霍夫电流定律:流入电路中任一节点的复电流的代数和等于零。

在线路与电气设备正常的情况下,各相电流的矢量和等于零,因此,零序电流互感器的二次侧绕组无信号输出,执行元件不动作。

当发生接地故障时的各相电流的矢量和不为零,故障电流使零序电流互感器的环形铁芯中产生磁通,零序电流互感器的二次侧感应电压使执行元件动作,带动脱扣装置,切换供电网络,达到接地故障保护的目的。

2、作用:当电路中发生触电或漏电故障时,保护动作,切断电源。

3、使用:可在三相线路上各装一个电流互感器,或让三相导线一起穿过一零序电流互感器,也可在中性线N上安装一个零序电流互感器,利用其来检测三相的电流矢量和。

2。

相关文档
最新文档
