钽电解电容属于有极性电容，以钽金属片为正极，其表面 的氧化钽薄膜为介质，二氧化锰电解质为负极制成的电容。
9. 贴片式多层陶瓷电容 贴片式多层陶瓷电容内部为多层陶瓷组成的介质层，为防
止电极材料在焊接时受到侵蚀，两端头外电极由多层金属 结构组成。
8
10.贴片式铝电解电容
贴片式电解电容 是由阳极铝箔、阴极铝箔和衬垫村卷绕而成。
6
7.铝电解电容 铝电解电容属于有极性电容，以铝箔为正
极，铝箔表面的氧化铝为介质，电解质为 负极制成的电容。铝电解电容体积大、容 量大，与无极性电容相比绝缘电阻低、漏 电流大、频率特性差、容量与损耗会随周 围环境和时间的变化而变化，特别是当温 度过低或过高的情况下，且长时间不用还 会失效。
7
8. 钽电解电容
3.数码表示法 数码表示法一般用三位数字来表示容量的大小，单位为pF。其中前两
位为有效数字，后一位表示倍率，即乘以10i，i为第三位数字，若第 三位数字9，则乘10-1。
17
4.色码表示法
色码表示法与电阻器的色环表示法类似，颜色涂 于电容器的一端或从顶端向引线排列。色码一般 只有三种颜色，前两环为有效数字，第三环为位 率，容量单位为pF。

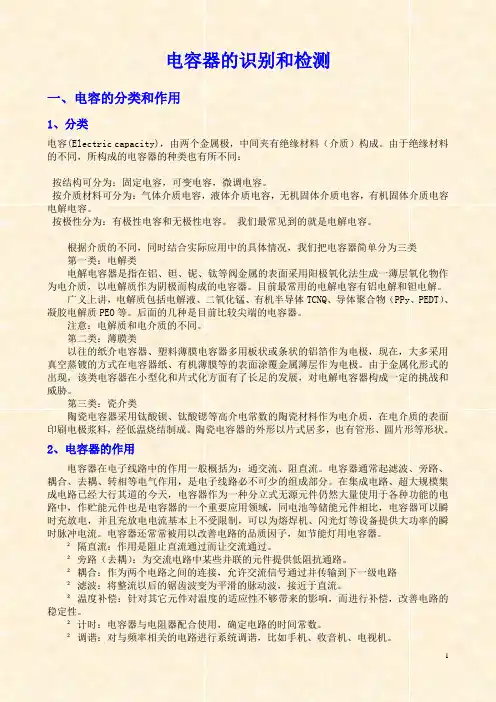

电容的识别与检测
电容器是最常见的电子器件之一，通常简称为 电容。电容是衡量导体储存电荷能力的物理量， 在电路中，常作为滤波、耦合、振荡、旁路、隔
直、调谐、计时等。其基本特性如下： 1.电容两端的电压不能突变。向电容中存储 电荷的过程，称为“充电”，而电容中的电荷消 失的过程，称为“放电”，电容在充电或放电的 过程中，其两端的电压不能突变，即有一个时间
1mF=10-3F 1uF=10-3mF=10-6F 1nF=10-3μF=10-6mF=10-9F 1pF=10-3nF=10-6μF=10-9mF=10-12F
13
2.1 电容的型号命名法 电容器的型号命名一般由四部分组成 示例： (1) CD-11：铝电解电容（箔式），序号为11； (2) CC1-1： 圆片形瓷介电容，序号为1； (3) CZJX： 纸介金属膜电容，序号为X。
3.标称电容量：电容的标称容量指标示在电容表 面的电容量。
15
2.3 电容的表示方法 1.直标法 直标法是将电容的标称容量、耐压及偏差
直接标在电容体上。例如：4700μF 25V。 若是零点零几，常把整数位的“0”省去， 如.01μF 表示0.01F。
16
2. 数字表示法
数字表示法是只标数字不标单位的直接表示法。采用此种 方法的仅限于单位为pF和uF两种，一般无极性电容默认单 位为pF，电解电容默认单位为uF。
14
2.2 电容的主要技术指标 1. 耐压：电容Байду номын сангаас耐压指在允许环境温度范围内，
电容长期安全工作所能承受的最大电压有效值。 常用固定式电容的直流工作电压系列为：6.3V， 10V，16V，25V，40V，63V，100V，160V，250V， 400V，500V，630V，1000V。
2. 允许误差等级：电容的允许误差等级是电容的 标称容量与实际电容量的最大允许偏差范围。
的延续过程。 2.通交流，隔直流，通高频，阻低频。
1
1 电容的分类
电容种类繁多，电容的分类方式有多种： 按容量是否可调划分，可分为固定电容器、 可变电容器、微调电容器；按极性划分， 可分为无极性电容、有极性电容；按介质 材料划分，可分为有机介质电容、无机介 质电容、气体介质电容、电解质电容等。
2
1.1固定电容的外形及特点 固定电容指制成后电容量固定不变的电容，
又分为有极性和无极性两种。 1.纸介电容 纸介电容制造工艺简单、价格低、体积大、
损耗大、稳定行差，并且存在较大的固有 电感，不宜在频率较高的电路中使用。
3
2.磁介电容
磁介电容属于无极性、无机介质电容，以陶瓷材料为介质制作的电容。 磁介电容体积小、耐热性好、绝缘电阻高、稳定性较好，适用于高低 频电路。
11. 贴片式钽电解电容
贴片式钽电解电容有矩形的，也有圆柱形的，封装形式有 裸片形、塑封型和端帽型三种，以塑封型为主。它的尺寸 比贴片式铝电解电容器小，并且性能好。
9
1.2 可调电容的外形及特点
1.单联可变电容 单联可变电容由两组平行的铜或铝金属片组成，一组是固定的（定
片），另一组固定在转轴上，是可以转动的(动片)。
2. 双联可变电容 双联可变电容是由两个单联可变电容组合而成，有两组定片和两组动
片，动片连接在同一转轴上。调节时，两个可变电容的电容量同步调 节。
10
3. 空气可变电容
空气可变电容的定片和动片之间电介质是空气。
4．有机薄膜可变电容
有机薄膜可变电容的定片和动片之间填充的电介质是有机 薄膜。特点是体积小、成本低、容量大、温度特性较差等。
3.涤纶电容
涤纶电容属于无极性、有机介质电容，以涤纶薄膜为介质，金属箔或 金属化薄膜为电极制成的电容。涤纶电容体积小、容量大、成本较低， 绝缘性能好、耐热、耐压和耐潮湿的性能都很好，但稳定性较差，适 用于稳定性要求不高的电路。
4
4.玻璃釉电容
玻璃釉电容属于无极性、无机介质电容，使用的介质一般是玻璃釉粉 压制的薄片，通过调整釉粉的比例，可以得到不同性能的电容。玻璃 釉电容介电系数大、耐高温、抗潮湿强、损耗低。
5.云母电容
云母电容属于无极性、无机介质电容，以云母为介质，损耗小、绝缘 电阻大、温度系数小、电容量精度高、频率特性好等优点，但成本较 高、电容量小，适用于高频线路。
5
6.薄膜电容
薄膜电容属于无极性、有机介质电容。薄膜电容是以金属箔或金属化 薄膜当电极，以聚乙酯、聚丙烯、聚笨乙烯或聚碳酸酯等塑料薄膜为 介质制成。薄膜电容又被分别称为聚乙酯电容(又称Mylar电容)，聚丙 烯电容(又称PP电容)，聚苯乙烯电容(又称PS电容)和聚碳酸酯电容。
11
1.3 微调电容的外形及特点 微调电容又叫半可调电容，电容量可在小
范围内调节。
12
2 电容的识别
在电路原理图中电容用字母 “C”表示，常用电容在电路 原理图中的符号如图所示。电容量大小的基本单位是法拉 （F），简称法。常用单位还有毫法（mF）、微法（μF）、 纳法（nF）、皮法（pF）。它们之间的换算关系是：
9. 贴片式多层陶瓷电容 贴片式多层陶瓷电容内部为多层陶瓷组成的介质层，为防
止电极材料在焊接时受到侵蚀，两端头外电极由多层金属 结构组成。
8
10.贴片式铝电解电容
贴片式电解电容 是由阳极铝箔、阴极铝箔和衬垫村卷绕而成。
6
7.铝电解电容 铝电解电容属于有极性电容，以铝箔为正
极，铝箔表面的氧化铝为介质，电解质为 负极制成的电容。铝电解电容体积大、容 量大，与无极性电容相比绝缘电阻低、漏 电流大、频率特性差、容量与损耗会随周 围环境和时间的变化而变化，特别是当温 度过低或过高的情况下，且长时间不用还 会失效。
7
8. 钽电解电容
3.数码表示法 数码表示法一般用三位数字来表示容量的大小，单位为pF。其中前两
位为有效数字，后一位表示倍率，即乘以10i，i为第三位数字，若第 三位数字9，则乘10-1。
17
4.色码表示法
色码表示法与电阻器的色环表示法类似，颜色涂 于电容器的一端或从顶端向引线排列。色码一般 只有三种颜色，前两环为有效数字，第三环为位 率，容量单位为pF。
电容的识别与检测
电容器是最常见的电子器件之一，通常简称为 电容。电容是衡量导体储存电荷能力的物理量， 在电路中，常作为滤波、耦合、振荡、旁路、隔
直、调谐、计时等。其基本特性如下： 1.电容两端的电压不能突变。向电容中存储 电荷的过程，称为“充电”，而电容中的电荷消 失的过程，称为“放电”，电容在充电或放电的 过程中，其两端的电压不能突变，即有一个时间
1mF=10-3F 1uF=10-3mF=10-6F 1nF=10-3μF=10-6mF=10-9F 1pF=10-3nF=10-6μF=10-9mF=10-12F
13
2.1 电容的型号命名法 电容器的型号命名一般由四部分组成 示例： (1) CD-11：铝电解电容（箔式），序号为11； (2) CC1-1： 圆片形瓷介电容，序号为1； (3) CZJX： 纸介金属膜电容，序号为X。
3.标称电容量：电容的标称容量指标示在电容表 面的电容量。
15
2.3 电容的表示方法 1.直标法 直标法是将电容的标称容量、耐压及偏差
直接标在电容体上。例如：4700μF 25V。 若是零点零几，常把整数位的“0”省去， 如.01μF 表示0.01F。
16
2. 数字表示法
数字表示法是只标数字不标单位的直接表示法。采用此种 方法的仅限于单位为pF和uF两种，一般无极性电容默认单 位为pF，电解电容默认单位为uF。
14
2.2 电容的主要技术指标 1. 耐压：电容Байду номын сангаас耐压指在允许环境温度范围内，
电容长期安全工作所能承受的最大电压有效值。 常用固定式电容的直流工作电压系列为：6.3V， 10V，16V，25V，40V，63V，100V，160V，250V， 400V，500V，630V，1000V。
2. 允许误差等级：电容的允许误差等级是电容的 标称容量与实际电容量的最大允许偏差范围。
的延续过程。 2.通交流，隔直流，通高频，阻低频。
1
1 电容的分类
电容种类繁多，电容的分类方式有多种： 按容量是否可调划分，可分为固定电容器、 可变电容器、微调电容器；按极性划分， 可分为无极性电容、有极性电容；按介质 材料划分，可分为有机介质电容、无机介 质电容、气体介质电容、电解质电容等。
2
1.1固定电容的外形及特点 固定电容指制成后电容量固定不变的电容，
又分为有极性和无极性两种。 1.纸介电容 纸介电容制造工艺简单、价格低、体积大、
损耗大、稳定行差，并且存在较大的固有 电感，不宜在频率较高的电路中使用。
3
2.磁介电容
磁介电容属于无极性、无机介质电容，以陶瓷材料为介质制作的电容。 磁介电容体积小、耐热性好、绝缘电阻高、稳定性较好，适用于高低 频电路。
11. 贴片式钽电解电容
贴片式钽电解电容有矩形的，也有圆柱形的，封装形式有 裸片形、塑封型和端帽型三种，以塑封型为主。它的尺寸 比贴片式铝电解电容器小，并且性能好。
9
1.2 可调电容的外形及特点
1.单联可变电容 单联可变电容由两组平行的铜或铝金属片组成，一组是固定的（定
片），另一组固定在转轴上，是可以转动的(动片)。
2. 双联可变电容 双联可变电容是由两个单联可变电容组合而成，有两组定片和两组动
片，动片连接在同一转轴上。调节时，两个可变电容的电容量同步调 节。
10
3. 空气可变电容
空气可变电容的定片和动片之间电介质是空气。
4．有机薄膜可变电容
有机薄膜可变电容的定片和动片之间填充的电介质是有机 薄膜。特点是体积小、成本低、容量大、温度特性较差等。
3.涤纶电容
涤纶电容属于无极性、有机介质电容，以涤纶薄膜为介质，金属箔或 金属化薄膜为电极制成的电容。涤纶电容体积小、容量大、成本较低， 绝缘性能好、耐热、耐压和耐潮湿的性能都很好，但稳定性较差，适 用于稳定性要求不高的电路。
4
4.玻璃釉电容
玻璃釉电容属于无极性、无机介质电容，使用的介质一般是玻璃釉粉 压制的薄片，通过调整釉粉的比例，可以得到不同性能的电容。玻璃 釉电容介电系数大、耐高温、抗潮湿强、损耗低。
5.云母电容
云母电容属于无极性、无机介质电容，以云母为介质，损耗小、绝缘 电阻大、温度系数小、电容量精度高、频率特性好等优点，但成本较 高、电容量小，适用于高频线路。
5
6.薄膜电容
薄膜电容属于无极性、有机介质电容。薄膜电容是以金属箔或金属化 薄膜当电极，以聚乙酯、聚丙烯、聚笨乙烯或聚碳酸酯等塑料薄膜为 介质制成。薄膜电容又被分别称为聚乙酯电容(又称Mylar电容)，聚丙 烯电容(又称PP电容)，聚苯乙烯电容(又称PS电容)和聚碳酸酯电容。
11
1.3 微调电容的外形及特点 微调电容又叫半可调电容，电容量可在小
范围内调节。
12
2 电容的识别
在电路原理图中电容用字母 “C”表示，常用电容在电路 原理图中的符号如图所示。电容量大小的基本单位是法拉 （F），简称法。常用单位还有毫法（mF）、微法（μF）、 纳法（nF）、皮法（pF）。它们之间的换算关系是：
