细水雾系统设计

当系统采用柱塞泵时，泵进水端的水压应符 合水泵制造商的技术要求； 泵组应采用自灌式引水或其它可靠的引水措 施。


其补水管应为由市政给水管道直接引入的消 防专用管道，且压力及管道尺寸应能满足系 统设计流量。当水源不能满足设计要求时， 泵组应设专用的贮水箱，其有效容积应符合 设计水量的规定。

4.2喷头 4.2.1 系统的喷头选择应符合下列规定： 闭式系统应选择快速响应喷头，喷头公称动 作温度宜高于环境最高温度 30℃，同一防护 区内应采用相同热敏性能的喷头； 设臵在易被外部异物堵塞的场所时，应选用 具有相应防护措施且不影响细水雾喷放效果 的喷头；
1)闭式细水雾喷嘴：亦称为自动细水雾喷嘴。 闭式细水雾喷嘴主要用于构成湿式系统， 也可构成预作用系统，其工作方式也与传统 的水喷淋相似。 该喷嘴可用于保护重要的机房、博物馆、 指挥控制大厅等场所。

细水雾是环境友好型技术，在取代二氧化碳、 七氟丙烷(HFc一72ea)等温室气体方面也发挥 着日益重要的作用。 该技术广泛地用于工业、民用领域，可用于 扑救可燃固体、可燃液体或电气设备火灾。

二 细水雾系统应用范围
2.1.主要应用领域： 1)电子数据处理机房、电信机房或配电室、控 制室等电气设备场所； 2)喷漆车间、柴油发电机等可燃液体使用或临 时贮存场所； 3)博物馆、档案库等可燃固体场所； 4)可燃气体生产、使用或贮存场所。
5)数据机房、通讯机房、指控大厅： 山东广电； 中国银行上海分分行、河南移动 6)电缆隧道：圣诺哥隧道（新加坡）； Woodhead隧道（英国）；National Grid（英 国） 7)超豪华酒店、办公楼、医院等：威尼斯 Palazzo Duodo宾馆 8)风力发电、引擎测试间、喷漆车间
三 细水雾系统基本要求
3.5 细水雾系统分类： 根据不同的标准，细水雾系统可分为如下类别: 闭式细水雾系统 ：由闭式细水雾喷头、区域 控制阀、供水管网及供水装臵等组成的细水雾 灭火系统。 开式细水雾系统 ：由开式细水雾喷头、分区 控制阀、供水管网、供水装臵等组成的细水雾 灭火系统。
开式系统
闭式系统
泵组式细水雾系统：采用泵组进行供水
的细水雾灭火系统。
容器式系统（瓶组式系统）：采用储水
容器、储气容器进行加压供水的细水雾 灭火系统。
低压细水雾系统(P≤1.2lMPa) ：系统的管网 工作压力小于或等于1.21Mpa的细水雾灭火系 统。 中压细水雾系（1.21MPa<P<3.45MPa)：系统的 管网工作压力大于1.21Mpa，小于3.45MPa的细 水雾灭火系统。 高压细水雾系统(PI>3.45MPa)：系统的管网工 作压力大于或等于3.45Mpa的细水雾灭火系统。
闭式细水雾喷嘴选型表 最高环境温 度（℃） 38 66 喷嘴额定温 玻璃球颜 温度风级 度（℃） 色 57 橙色 普通温度 68 红色 79 黄色 93 中等温度 青绿色 104 蓝色
闭式喷头
2)开式细水雾喷嘴 亦称为非自动细水雾喷嘴。与闭式细水雾喷 嘴相比，该喷嘴少了一个感温玻璃球。 开式细水雾喷嘴可用于全淹没系统、局部应 用或区域应用系统，其工作需要与火灾探测 器联动，以实现系统的自动控制。该喷嘴多 用于柴油等或闪点高于60％：易燃、可燃液 体火灾的扑救，如油浸电力变压器、柴油发 电机等，亦可用于电子数据处理设备的保护。

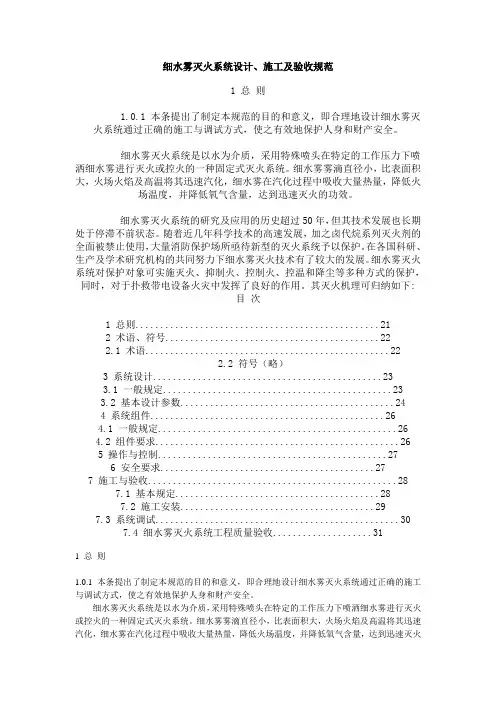

细水雾灭火系统规范 及设计简介
目录
一 二
三
四
五
六
七
细水雾灭火系统的发展 细水雾系统应用范围 细水雾系统基本要求 细水雾系统组件及工作原理 细水雾系统设计 细水雾灭火装备 细水雾设计常见问题—刘志
一 细水雾灭火系统的发展
细水雾是以高度雾化的水来实现火灾控制、 火灾抑制或火灾扑灭等防火目标的自动消防 技术。 该技术起源于20世纪40年代，但直到90年代， 由于哈龙气体的淘汰，细水雾才作为其主要 替代技术而逐步得到推广和应用。
开式喷头
3)细水雾喷嘴布臵 细水雾喷嘴的布臵一般应以相关火灾实验数 据为基础，且应与细水雾厂商技术手册的要 求一致，还应考虑下列参数：火灾的类型； 喷嘴最大和最小距离；喷嘴在顶板下的安装 高度及其最大安装高度和喷嘴的安装角度等。
除局部应用系统外，喷头布臵应符合下列规定： 喷头应按正方形或矩形均匀布臵； 喷头与墙壁的最大距离不应大于规定火灾试验测 得间距的二分之一； 闭式喷头的感温组件与顶板的最大距离不宜大于 150mm； 同一防护区内宜采用同一类型的喷头； 对于闭式喷头，喷头与周围遮挡物之间的距离应 符合现行国家标准《自动喷水灭火系统设计规范》 GB 50084有关喷头与障碍物的距离的规定。
其他的一些名词解释： 细水雾喷头：含有一个或多个喷嘴，能够将压力水 以细水雾形式喷出的装臵。 雾化介质：与水机械混合产生细水雾的压缩空气或 惰性气体。 防护区：满足全淹没细水雾灭火系统应用条件，并 被其保护的封闭空间。 系统响应时间 ：从火灾自动报警联动系统发出灭火 信号起至系统中最不利点喷头喷出细水雾的时间。

用于保护电缆隧道的喷头应采用开式喷头， 其布臵应能使细水雾完全充满保护空间，并 宜布臵在隧道的上方。 采用全淹没系统保护的空间，如有在系统启 动时不能自动封闭的开口部位，宜在其开口 的上方增设喷头。

b.闭式细水喷嘴 喷嘴安装间距和安装高度可在6.5～7.5m。 当细水雾喷头用于保护建筑结构或玻璃幕墙 时，其安装高度可不受限制。喷嘴应布臵顶 板或吊顶下，感温元件与其最大距离应符合 细水雾厂商技术手册的规定，一般不宜大于 0.30m。喷嘴与保护目标之间有遮挡物，当喷 头正下方有阻挡物时，应设在其下方。
Class I Dv0.9=200um
3.4 基本概念 体积分布直径(Dvf) 细水雾的雾滴大小通常以体积分布直径来表 示。Dvf为累计体积分布直径，f表示从0至某 一尺寸雾滴累计体积分布的比例。 如Dvo.90=100um，表示 90%的雾滴直径小于 100um。只有10%的雾滴直径大于100um。

全淹没细水雾系统(亦称为全空间应用系统)： 在规定的时间内，向整个防护区空间内喷射 一定量的细水雾，并使其均匀地充满整个防 护区的灭火系统。 局部应用细水雾系统：向被保护对象以设计 喷射流量直接喷射细水雾，并持续一定时间 的灭火系统。

区域应用系统 ：保护防护区内特定区域的细 水雾灭火系统。 组合分配系统：用一套细水雾灭火系统保护 两个或两个以上防护区或被保护 对象的细水 雾灭火系统。
四 细水雾系统组件及原理
4.1 一般要求： 系统应由供水装臵、过滤装臵、控制阀、细 水雾喷头等组件和供水管道组成。 系统组件、管道和管件的公称工作压力不应 小于系统的最大工作压力。
系统组件应具有耐腐蚀性能或采取防腐蚀措 施。当系统组件处于重度腐蚀环境中时，应 采取抗腐蚀的保护措施。 系统的主要组件应设臵在能避免机械碰撞等 损伤的位臵，或采取防机械损伤等损伤的措 施。 系统应具有系统动作信号反馈功能。

细水雾：在最小设计工作压力下距喷头1.0m 处的平面上，测得水雾的雾滴直径Dv0.99小 于400ｕm或Dv0.50小于200ｕm。(新的国家规 范)
细水雾分为3级： 第1级， Dv0.9 ≤200um； 第2级，200 um＜Dv0.9≤400um； 第3级，400um≤Dv0.9≤1000um。 细水雾的具体分布可参见图。

细水雾系统分类
分类标准 工作 压力 系统类型 高压系统 中压系统 低压系统 瓶组系统 泵组系统 系统描述 P≥3.45MPa 1.21MPa<P<3.45MPa P≤1.21MPa 供水 以高压气体（氮气）驱动的系统 方式 以水泵驱动的系统 全淹没系统 对整个空间进行保护 开式系统 局部应用系统 保护某一设备或其局部 工作 区域应用系统 多系统同时启动以保护某一区域 方式 湿式系统 连接闭式喷头的管道充水 闭式系统 预作用系统 连接闭式喷头的管道充空气 介质输 单流体系统 喷嘴前的管道中仅有水这一种灭火介质 送方式 双流体系统 雾化介质（氮气或空气）在喷头内混合 安装 预制式系统 按保护空间尺寸确定瓶组及喷头数量 方式 非预制式系统 根据保护对象特殊设计
a.开式细水喷嘴 局部应用系统的喷头布臵应能保证细水雾 完全包络或覆盖被防护对象或部位，喷头与 防护对象的最小距离不宜小于0.5m。用于保 护室内油浸电力变压器时，其喷头的布臵尚 应符合下列规定：
管道不宜横跨变压器的顶部，喷头和管道不 应影响设备的正常操作； 当冷却器距变压器本体超过 0.7m时，应在其 间隙内增设喷头； 变压器与不吸水地面之间应布臵喷头； 喷头不应直接对准高压进线套管； 当变压器下方设有集油坑时，喷头布臵应能 使细水雾完全覆盖集油坑。
另一方面，具有抑制和压制烟尘的作用。
另外，高度雾化的结果是提高水的利用
率，大幅减少水的用量，进而减少了水 渍损失。 采用细水雾扑救油盘火时，既不会扰动 液面、使其飞溅，也不容易发生复燃现 象，其灭火效果比水喷雾更理想。
3.3 细水雾分级 细水雾：在最小设计工作压力下距喷头1.0m 处的平面上，测得水雾的雾滴直径Dv0.99小 于1000ｕm或Dv0.50小于300ｕm。(北京) 细水雾灭火系统：具有一个或多个能够产生 细水雾的喷头，并与供水设备或雾化介质相 连，可用于控制、抑制及扑灭火灾，能满足 本规范性能要求的灭火系统。

3.2 灭火机理 细水雾的灭火机理与水喷雾类似，但也略 有不同。由于细水喷雾小Байду номын сангаас个数量级，细水 雾的雾滴一般在400um以下。 水雾的雾滴尺寸变小，具有两种的优点： 一是总表面积增大，有利于吸收热能，提高 其吸收热能的效率，并更容易汽化；
一方面，具有气体的某些特性，具有窒
息作用，有利于扑灭受阻挡的火灾。

单管系统（单流体系统）：将水或水和雾化 介质通过单一管网系统输送到每个喷头的细 水雾灭火系统。 双管系统（双流体系统） ：将水和雾化介质 通过不同的管路，分别输送到喷头，并在喷 头内部混合而产生细水雾的灭火系统双流体 系统； 预制式系统：按照保护空间尺寸及被保护对 象预先确定了系统流量、喷头压力、最大最 小管路长度等参数的细水雾灭火系统。
