细水雾灭火系统的原理

细水雾灭火系统的原理

细水雾灭火系统的原理细水雾灭火系统是一种高科技的灭火系统,它主要是针对Class A、Class B、ClassC三种类型的火灾而设计的。

该系统可以通过精密的控制技术和高效的喷水技术,将喷出的水变成微小的水滴,从而达到快速、高效、低噪音的灭火效果,使火灾得以尽快得到控制。

细水雾灭火系统的原理是利用高压喷水技术和自动化控制技术实现的。

其主要原理如下:1.高压水泵和压力容器细水雾灭火系统需要提供高压水流来实现灭火。

在系统中,水泵通常是由柴油机、电机或引擎驱动的。

高压水泵在执行中起着关键的作用,能够将水压力提高到约60~120bar。

在水泵与喷涂头之间还安装了压力容器,其主要作用是提高系统的响应速度和预备状态的稳定性。

当火灾发生时,压力容器内的高压气体会迅速抵达喷洒头,从而使喷雾头迅速开始工作。

2.喷涂头喷涂头是系统中最重要的部件之一。

它是将水分成微粒状的关键零件。

细水雾灭火系统中的喷涂头通常采用整体式设计,采用不锈钢或铜制成,具有高耐腐蚀性和高耐磨性。

当启动灭火系统时,喷涂头会自动发挥作用,并产生一层细小的水雾,从而有效地扑灭火源。

3.感应探测器系统还配备了感应探测器,以便在火灾发生时迅速检测到火源,从而保证在火灾的早期阶段进行灭火。

该探测器一般包括光学、热感和气体感应探测器,能够对某些特定的场所和特定类型的火灾进行有效的监测和控制。

4.控制装置细水雾灭火系统配备了精密的控制装置,能够精确控制系统的喷洒和灭火程序。

该控制装置通常由监控装置、控制面板、主机等组成,能够自动化地进行火警报警、电气联闭、调试和监测等操作。

5.特殊分配管道和装置为了保证能够在火灾现场及时灭火,系统中特别设计了高效的分配管道和装置。

这种分配管道能够将水流分配到火源附近,从而更有效地扑灭火源。

在系统中还配备了可调节灭火喷口、扩散器等特殊灭火装置,能够根据不同的火灾类型和喷水需求进行调整和配置。

总之,细水雾灭火系统依靠高压水泵、喷涂头、感应探测器、控制装置、分配管道和装置等技术手段,采用自动化控制方式,能够高效、快速地实现火灾的灭火。

高压细水雾灭火系统工作原理

高压细水雾灭火系统工作原理

高压细水雾灭火系统工作原理

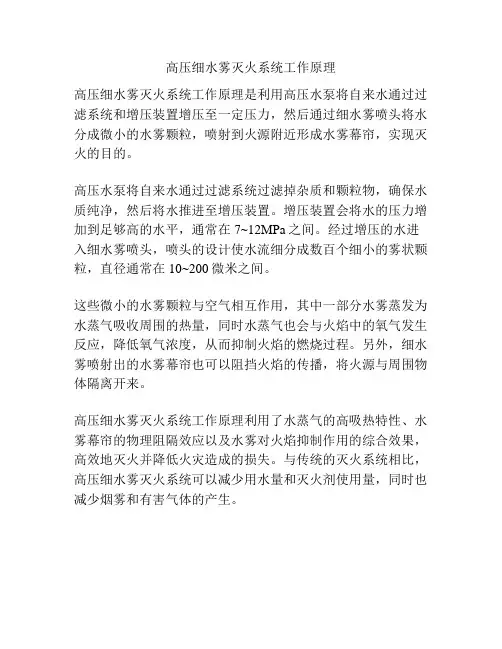

高压细水雾灭火系统工作原理是利用高压水泵将自来水通过过滤系统和增压装置增压至一定压力,然后通过细水雾喷头将水分成微小的水雾颗粒,喷射到火源附近形成水雾幕帘,实现灭火的目的。

高压水泵将自来水通过过滤系统过滤掉杂质和颗粒物,确保水质纯净,然后将水推进至增压装置。

增压装置会将水的压力增加到足够高的水平,通常在7~12MPa之间。

经过增压的水进入细水雾喷头,喷头的设计使水流细分成数百个细小的雾状颗粒,直径通常在10~200微米之间。

这些微小的水雾颗粒与空气相互作用,其中一部分水雾蒸发为水蒸气吸收周围的热量,同时水蒸气也会与火焰中的氧气发生反应,降低氧气浓度,从而抑制火焰的燃烧过程。

另外,细水雾喷射出的水雾幕帘也可以阻挡火焰的传播,将火源与周围物体隔离开来。

高压细水雾灭火系统工作原理利用了水蒸气的高吸热特性、水雾幕帘的物理阻隔效应以及水雾对火焰抑制作用的综合效果,高效地灭火并降低火灾造成的损失。

与传统的灭火系统相比,高压细水雾灭火系统可以减少用水量和灭火剂使用量,同时也减少烟雾和有害气体的产生。

细水雾灭火系统组成与工作原理

细水雾灭火系统组成与工作原理

细水雾灭火系统组成与工作原理细水雾灭火系统(Fine Water Mist Fire Suppression System)是一种新型的灭火系统,通过将水喷雾化成微小颗粒,形成细水雾来进行灭火。

相比传统的水炮或喷洒系统,细水雾灭火系统具有以下优势:水消耗量少、冷却效果好、灭火效果高、防火性能好、无污染等。

细水雾灭火系统的组成主要包括水源及水泵系统、喷头系统、管路系统、控制系统和电源系统。

1.水源及水泵系统:细水雾灭火系统的水源可以是自来水、水池、消防水泵等。

水泵系统负责将水从水源中抽送出来,并提供足够的压力将水导入喷头系统。

2.喷头系统:喷头是细水雾灭火系统的核心组成部分。

喷头的数量和布局要根据被保护区域的大小和形状来确定。

喷头一般安装在需要保护的区域内部的墙壁或天花板上,也可以根据需要安装在管路上。

喷头能够将水雾化成微小颗粒,并通过喷射和扩散来形成细水雾。

3.管路系统:管路系统负责将水从水源引导到喷头系统。

管路系统应该具有足够的流量和压力来满足细水雾喷射的需要。

为了控制喷头的喷射范围和角度,管路系统通常会根据需要进行分区和分支。

4.控制系统:控制系统用于监测和控制细水雾灭火系统的运行状态。

控制系统由控制器、传感器和阀门组成。

传感器用于检测火灾信号,一旦检测到火灾,控制器会自动启动细水雾灭火系统。

阀门用于控制水的流量和喷射方向。

5.电源系统:电源系统为整个细水雾灭火系统的供电提供支持。

电源系统可以是市电供电或备用电源供电,以确保系统在火灾发生时能够正常运行。

细水雾灭火系统的工作原理主要分为以下几个步骤:1.检测阶段:细水雾灭火系统的控制器通过传感器来检测火灾信号。

传感器可以是烟雾探测器、热探测器等。

一旦传感器检测到火灾信号,控制器就会发出信号,启动细水雾灭火系统。

2.供水阶段:启动细水雾灭火系统后,水源中的水会被水泵系统抽送出来,并通过管路系统输送到喷头系统。

在供水阶段,水泵系统会提供足够的流量和压力,确保细水雾的雾化和喷射效果。

细水雾灭火系统组成和工作原理

细水雾灭火系统组成和工作原理

第一章细水雾灭火系统组成与工作原理细水雾灭火系统由水源(储水池、储水箱、储水瓶)、供水装置(泵组推动或瓶组推动)、系统管网、控水阀组、细水雾喷头以及火灾自动报警及联动控制系统组成。

为保证系统中形成细水雾的部件正常工作,系统对水质的要求较高。

对于泵组系统,其供水的水质要符合现行国家标准《生活饮用水卫生标准(GB5749-2006)的有关规定。

对于瓶组系统,其供水的的水质不应低于现行国家标准《瓶(桶)装饮用纯净水卫生标准》(GB17324-2003)的有关规定,而且系统补水水源的水质应与系统水质要求一致。

一、开式细水雾灭火系统(一)系统组成开式细水雾灭火系统包括全淹没应用方式和局部应用方式是采用开式细水雾喷头由配套的火灾自动报警系统自动连锁或远控、手动启动后,控制一组喷头同时喷水的自动细水雾灭火系统。

系统组成见图3-5-2。

^>5-^.开式细次寞灭火系统示意囹1.开式细水雾喷头2.火灾探测器3.喷雾指示灯4.火灾声光报警器5.分区控制阀组6.火灾报警控制器7.消防泵控制柜8.控制阀(常开)9.压力表10.水流传感器11.压力开关12.泄水阀(常闭)13.消防泵14.止回阀15.柔性接头16.稳压泵17.过滤器18.安全阀19.泄放试验阀20.液位传感器21.贮水箱22.分区控制阀(电磁/气动/电动阀)由于供水装置的不同细水雾灭火系统的构成略有不同泵组式系统由细水雾喷头、控制阀组、系统管网、泵组(消防水泵和稳压装置)、水源(储水池或储水箱)以及火灾自动报警及联动控制系统组成,如图3-5-3所示。

瓶组式系统由细水雾喷头、控制阀、启动瓶、储水瓶组、瓶架、系统管网以及火灾自动报警及联动控制系统组成,如图3-5-4所示。

——----- o-A n-rt3-5-3高压泵.组式知水雾灭火系统时(二)工作原理开式细水雾灭火系统的工作原理如图3-5-5所示。

自动控制方式时,火灾发生后,报警控制器受到两个独立的火灾报警信号,自动启 动系统控制制阀组和消防水泵,向系统管网供水,水雾喷头喷出细水雾,实施灭火。

细水雾灭火系统

细水雾灭火系统

细水雾灭火系统概述细水雾灭火系统是一种利用非常细小的水颗粒进行消防灭火的系统。

相比传统的喷水灭火系统,细水雾灭火系统具有更高的灭火效率和更少的水消耗量。

该系统广泛应用于各种建筑物、工业设施和交通工具中,以提供更加可靠和安全的消防保护。

工作原理细水雾灭火系统通过将水喷雾化成非常细小的颗粒,使其具有更大的表面积,从而更容易吸收热量并将温度降低。

当细水雾与火焰或热源接触时,水颗粒会迅速蒸发并吸收大量热量,从而使火焰得不到足够的热能维持燃烧。

此外,细水雾也能抑制火焰中的氧气供应,进一步阻断燃烧过程。

系统组成细水雾灭火系统主要由以下组件组成:1.水源:细水雾灭火系统需要一定的水源来供应水,常见的水源包括自来水、消防水池和外部水源。

2.水泵:水泵负责将水源中的水压增加到一定的压力,以便将水送入喷雾装置。

3.喷雾装置:喷雾装置通常包括喷头和喷雾喉管,喷头负责将水喷出并雾化成细小的水颗粒,喷雾喉管则负责将水输送到各个喷头。

4.控制系统:控制系统用于监测火警信号并控制细水雾灭火系统的启停及操作。

常见的控制系统包括火灾报警控制器和自动喷水灭火控制器。

5.管道网络:管道网络用于将水从水源输送到喷雾装置,保证系统正常运行。

系统优势细水雾灭火系统相比传统的喷水灭火系统具有以下优势:1.更高的灭火效率:细水雾灭火系统能够将水喷雾化成非常细小的水颗粒,与火焰接触面积更大,能够更快速地吸收热量并降低温度,从而实现更高的灭火效率。

2.更少的水消耗:相比传统的喷水灭火系统,细水雾灭火系统所需的水消耗更少,可以节约大量水资源。

3.更小的灭火区域受损:由于细水雾灭火系统喷雾颗粒细小,灭火过程中对火灾现场的冲击力较小,从而减少了灭火过程对建筑物和设备的损坏。

4.适用范围广泛:细水雾灭火系统可适用于各种建筑物、工业设施和交通工具,满足不同场所的消防需求。

应用场景细水雾灭火系统适用于各种消防需求的场合,包括但不限于:1.商业建筑:细水雾灭火系统广泛应用于商业建筑物,如写字楼、购物中心和酒店等,以提供可靠的消防保护。

高压细水雾系统工作原理

高压细水雾系统工作原理

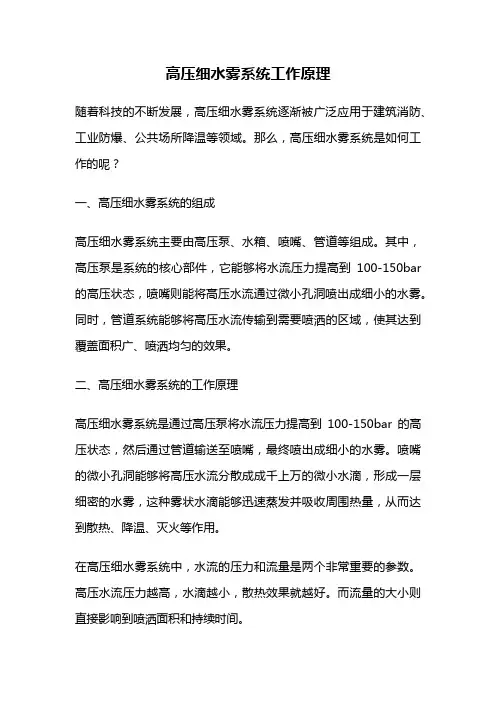

高压细水雾系统工作原理随着科技的不断发展,高压细水雾系统逐渐被广泛应用于建筑消防、工业防爆、公共场所降温等领域。

那么,高压细水雾系统是如何工作的呢?一、高压细水雾系统的组成高压细水雾系统主要由高压泵、水箱、喷嘴、管道等组成。

其中,高压泵是系统的核心部件,它能够将水流压力提高到100-150bar 的高压状态,喷嘴则能将高压水流通过微小孔洞喷出成细小的水雾。

同时,管道系统能够将高压水流传输到需要喷洒的区域,使其达到覆盖面积广、喷洒均匀的效果。

二、高压细水雾系统的工作原理高压细水雾系统是通过高压泵将水流压力提高到100-150bar的高压状态,然后通过管道输送至喷嘴,最终喷出成细小的水雾。

喷嘴的微小孔洞能够将高压水流分散成成千上万的微小水滴,形成一层细密的水雾,这种雾状水滴能够迅速蒸发并吸收周围热量,从而达到散热、降温、灭火等作用。

在高压细水雾系统中,水流的压力和流量是两个非常重要的参数。

高压水流压力越高,水滴越小,散热效果就越好。

而流量的大小则直接影响到喷洒面积和持续时间。

三、高压细水雾系统的应用高压细水雾系统具有广泛的应用领域,主要包括建筑消防、工业防爆、公共场所降温等。

在建筑消防领域,高压细水雾系统能够迅速灭火并降低烟雾浓度,有效保护人员生命财产安全。

在工业防爆领域,高压细水雾系统能够消除爆炸危险并保护人员安全。

在公共场所降温领域,高压细水雾系统能够迅速降低空气温度,提高人们的舒适度。

四、高压细水雾系统的优势相对于传统的喷淋系统,高压细水雾系统有着更广泛的应用领域和更多的优势。

首先,高压细水雾系统能够将水滴喷洒到更广阔的区域,覆盖面积更大。

其次,高压细水雾系统能够将水滴喷洒得更加均匀,降低了水滴的浪费。

再次,高压细水雾系统的喷雾效果更加细密,能够更好地达到散热、降温、灭火等作用。

最后,高压细水雾系统的安全性和可靠性更高,能够更好地保护人员生命财产安全。

高压细水雾系统是一种具有广泛应用领域和多种优势的喷雾系统。

细水雾灭火系统的工作原理

细水雾灭火系统的工作原理

细水雾灭火系统的工作原理细水雾灭火系统(Fine Water Mist Fire Suppression System)是一种利用高压水雾作为灭火介质的先进灭火设备,可以有效地扑灭各种类型的火灾。

它相比传统的灭火系统具有更高的灭火效果和安全性,被广泛应用于建筑物、工厂、船舶等各个领域。

1. 工作原理细水雾灭火系统的工作原理主要包括雾化、冷却和抑制三个关键过程。

1.1 雾化过程细水雾灭火系统利用高压泵将水通过专用的喷嘴雾化成细小的水雾颗粒,这些水雾颗粒的直径通常在10-100微米之间。

与传统的喷水系统相比,细水雾灭火系统的喷嘴设计更加先进,能够产生更细小的水雾颗粒。

1.2 冷却过程细水雾灭火系统通过大量细小的水雾颗粒与火灾区域内的高温物体接触,吸收大量热量并迅速蒸发,从而实现对火灾现场的快速冷却。

水雾颗粒的大量蒸发会消耗大量热能,有效控制火势的蔓延。

1.3 抑制过程细水雾灭火系统的水雾颗粒可以迅速扩散到火灾现场的每一个角落,与燃烧产生的火焰和烟雾充分混合。

这些细小的水雾颗粒具有较大的比表面积,能够吸附燃烧产物中的有害气体和烟雾颗粒,降低氧浓度,阻止火焰传播并抑制燃烧反应的进行。

2. 优势与应用细水雾灭火系统相比传统的喷水系统和气体灭火系统具有以下几个显著的优势:2.1 高效性由于细水雾灭火系统产生的水雾颗粒直径非常小,与火焰和烟雾充分接触,能够迅速吸附热量、抑制燃烧反应,并且能够有效降低火灾现场的温度,从而实现高效灭火。

2.2 安全性细水雾灭火系统采用水作为灭火介质,不含任何毒性或腐蚀性气体,对人体和环境无害。

相比气体灭火系统,细水雾灭火系统不会产生窒息的危险,更加安全可靠。

2.3 适用性广细水雾灭火系统可以灵活应用于各种场景,包括建筑物、工厂、船舶、公共交通工具等。

无论是室内还是室外,火灾类型是实体物质还是液体、气体,细水雾灭火系统都能够快速响应并进行有效灭火。

2.4 环保节能细水雾灭火系统相比传统的喷水系统使用的水量更少,通过雾化技术能够将水资源最大程度地利用,并且不会造成二次污染。

高压细水雾系统原理

高压细水雾系统原理

高压细水雾系统原理
高压细水雾系统是一种利用高速喷射的气体把液态水雾化成细小水珠,由于水珠的表面张力和气流的作用,形成一股烟雾状气体,当烟雾达到火源时,由于其大量的水珠喷入火源,迅速降低了火源的温度,形成气体惰化层,使燃烧反应无法进行。

这种系统可以用来灭火,降温,除尘等应用。

其工作原理如下:高压细水雾系统主要由高压泵,水箱,喷头系统,和控制系统组成。

高压泵:高压泵是整个系统的核心部件,它通过高压工作能够将水压力提高到几十到几百倍的压力,从而将水分子雾化成微小的水珠。

高压泵通常采用电动机、柴油发动机、风机等作为驱动力。

水箱:水箱主要用于对高压泵供水。

由于高压泵需要消耗大量水源,因此水箱必须能够存储足够的水量,以确保系统能够长时间稳定运行。

喷头系统:喷头系统是将高压泵雾化后的水珠喷洒到目标区域的部分,喷头通过微小的孔径将水分子雾化成微小的水珠,它们会随着气流飘散到固定区域形成气体惰化层。

喷头的数量和喷射方向可以根据实际需要进行调整。

控制系统:控制系统是整个系统的大脑,它可以监测喷头的数量,确保高压泵能够提供足够的水量,同时实时监测整个系统的工作状态,如液位、水压、能量消
耗等参数。

当系统发现异常时,它会自动停止运行或发出警报,提醒人员修理。

总的来说,高压细水雾系统是一种优点是灭火效果好、雾化效果好、可靠性高、安全性高、环保性强的新型灭火系统,它可以在短时间之内有效的对火灾进行灭火,同时,它广泛的应用在各种场所,被广泛的应用在各种领域,如核电站、轻型船舶、钢铁厂、火车站等地。

3第四章-水喷雾灭火-第五章细水雾灭火系统解析

3第四章-水喷雾灭火-第五章细水雾灭火系统解析
喷头,水雾喷头开头喷水灭火。
传动管启动水喷雾灭火系统一般比 较适合于防爆场所,或者不适合 安装一般火灾探测系统的场所。
1-水池;2-水泵;3-闸阀;4-止回阀;5-水泵接合 器;6-雨淋报警阀;7-配水干管;8-压力开关;9配水管;10-配水支管;11-开式洒水喷头;12-闭 式洒水喷头;13-传动管;14-报警掌握器;P-压
爱护变压器顶部的水雾不应直 接喷向高压套管;
变压器的油枕、冷却器、集油 坑均应设水雾喷头爱护;
水雾喷头之间的水平距离与垂 直距离应满足水雾锥相交的 要求。
爱护变压器时喷头布置
ቤተ መጻሕፍቲ ባይዱ
第三节 主要组件及设置要求
4.爱护储罐、球罐的水雾喷头布置要求
❖ 水雾喷头宜布置在爱护对象四周, 与爱护储罐外壁之间的距离不应大 于0.7m。
第三节 主要组件及设置要求
5.爱护电缆的水雾喷头布置要求
❖ 当爱护对象为电缆时,水雾喷头喷射的水雾应完全包围电缆。
❖ 电缆水平敷设或垂直敷设时,都按平面爱护对象考虑。
❖ 水平敷设的电缆,喷头宜布置在其上方;垂直敷设的电缆,喷头可沿其 侧面布置。
❖ 多层水平或垂直敷设的电缆,其层间没有装设耐火隔板时,设置的喷头 要承受包围式,使中间层的电缆处于水雾的包围中,以便快速窒息灭火。 当电缆支架阻挡水雾时,在该部位应增设喷头。
通过外表冷却、窒息或冲击乳化、稀释等作用,到达灭火或防 护冷却的目的。
〔三〕系统防护目
水喷雾灭火系统的防护目的有灭火和防护冷却两种。
第一节 灭火机理与适用范围
二、 考点详解
〔一〕灭火机理
1. 外表冷却
水雾滴喷射到燃烧外表时,因换热面积大而会吸取大量的热能 并快速汽化,使燃烧物质外表温度降到物质热分解所需要的 温度以下,使热分解中断,燃烧即终止。

细水雾灭火系统组成与工作原理范本

细水雾灭火系统组成与工作原理范本

细水雾灭火系统组成与工作原理范本细水雾灭火系统是一种新型的灭火系统,其工作原理是利用高压水将水分子雾化成细小水滴,通过这些细小水滴的蒸发和吸热效应来降低火灾现场的温度,遏制火势的蔓延,从而达到灭火的效果。

本文将从系统组成和工作原理两个方面详细介绍细水雾灭火系统。

一、系统组成细水雾灭火系统主要由以下几个部分组成:1. 高压泵:高压泵是细水雾灭火系统的核心组件,负责提供高压水源,将水分子雾化成细小水滴。

高压泵通常由柴油发动机、液压泵和水泵等组成。

2. 高压管路:高压管路是将高压水输送到灭火喷头的管道系统,通常由高压软管和高压接头等组成,需要具备足够的强度和耐压性能,以保证系统的正常工作。

3. 控制系统:控制系统通过控制阀门和开关等实现对细水雾灭火系统的控制,包括启动、停止、灭火剂释放等功能。

常见的控制系统有手动控制和自动控制两种方式。

4. 灭火喷头:灭火喷头是将高压水雾释放到火灾现场的装置,通常采用雾化喷头、喷洒喷头等形式。

喷头的选择应根据火灾场所的特点和要求进行合理的设计和调整。

5. 供水系统:供水系统是细水雾灭火系统正常工作所需的供水设备,通常包括水箱、水泵、水管等,需要保障系统的供水能力和稳定性。

二、工作原理细水雾灭火系统的工作原理是将水分子雾化成细小水滴,通过这些细小水滴的蒸发和吸热效应来降低火灾现场的温度,从而达到灭火的效果。

其具体原理如下:1. 水雾的形成:在高压泵的作用下,水被喷射到高压管路中,并通过高压喷头进行雾化。

高压喷头使水分子以极高的速度喷射出去,当喷射的水遇到空气时,由于空气的阻力,水流会被分散成细小的水滴,形成水雾。

2. 水雾的蒸发:细水雾中的水滴与高温的火源接触后,会吸收热量,使水滴温度升高,同时水滴表面开始蒸发。

在蒸发的过程中,水分子吸收大量的热量并转化为水蒸气,从而降低了火灾现场的温度。

3. 吸热效应:在水雾蒸发的过程中,水滴吸收的热量主要来自火源,通过吸热效应,能够快速降低火灾现场的温度并形成局部虚化效应,使细水雾能够有效地遏制火势的蔓延。

细水雾灭火系统组成与工作原理

细水雾灭火系统组成与工作原理

细水雾灭火系统组成与工作原理细水雾灭火系统是一种利用细水雾进行灭火的系统,常见于各种场所,如商业建筑、住宅、工厂等。

它通过将水以细水雾形式喷射到火灾区域,使火焰和烟气得到冷却和稀释,从而实现灭火的效果。

下面将详细介绍细水雾灭火系统的组成和工作原理。

一、细水雾灭火系统的组成1.供水系统:供水系统是细水雾灭火系统最基本的组成部分。

它包括水源、水泵和管道。

水源一般是自来水或消防水,通过水泵加压送入灭火系统的管道中。

2.喷头系统:喷头系统是细水雾灭火系统的核心组成部分。

它由喷头和配管组成。

喷头的种类有很多,常见的有高压喷雾喷头、中压喷雾喷头和低压喷雾喷头等。

配管连接各个喷头,并将水流均匀地喷射到火灾区域。

3.控制系统:控制系统负责对细水雾灭火系统进行控制和监控。

它包括火灾报警器、控制阀和控制面板等设备。

火灾报警器能够在火灾发生时自动感知并发送信号,控制阀负责打开或关闭水源供水,控制面板用于设置灭火参数和监控灭火系统的运行状态。

4.电源系统:电源系统主要为细水雾灭火系统提供电力,保证其正常运行。

它包括电源设备、电线和电缆等。

二、细水雾灭火系统的工作原理当火灾发生时,火焰会产生大量的热量和烟气。

细水雾灭火系统的工作原理就是通过喷头系统将水以细水雾的形式喷射到火灾区域,从而实现灭火的效果。

1.喷头工作原理:细水雾喷头内部有一个小孔,当管道中的水流通过小孔时,会形成高速的水柱。

这个水柱会受到空气的冲击而分解成微小的水滴,形成细水雾。

细水雾的粒径一般在10-200微米之间,比传统的水雾要小得多。

2.灭火原理:灭火的原理主要有三个方面:冷却、稀释和隔离。

首先,细水雾喷射到火灾区域后,会吸收和带走火焰的热量,使其温度降低。

其次,细水雾会蒸发成水蒸气,与烟气发生反应,使烟气得到冷却和稀释。

最后,细水雾可以隔离火灾区域,阻止火势的蔓延。

3.控制系统工作原理:当火灾发生时,火灾报警器会感知到火焰或烟雾,并发送信号给控制面板。

高压细水雾原理及操作

高压细水雾原理及操作
T99高压细水雾原理及操作
一.概述
涂装T99高压细水雾灭火系统,把各区域分为若干个防火分区,调漆间分为 12个防火分区,青漆10个防火分区,色漆13个防火分区,中涂10个防火分 区,灌蜡线7防火分区。每个防火分区由一个区域控制阀、若干个高压细水 雾喷头、火灾报警探测器、启停按钮、声光报警器等组成。另外高压细水雾 喷头分为开式喷头和闭式喷头。
闭式喷头的工作原理及分布:
当闭式系统中发生火灾时,闭式喷头中的感温元 件动作(68度),闭式喷头被打开,向该区喷放 高压细水雾实施灭火。
闭式喷头分布在青漆、色漆、中涂两侧机柜 中,它们由1个开式区域控制阀控制。
开 式 区 域 阀
三、开式系统的工作原理:
当系统工作在自动状态下时,当保护区内两路 探测器都报警时,保护区外声光报警器动作, 停联动设备。延时30秒后该区的区域控制阀和 相邻的区域控制阀被同时打开,向保护区内喷 高压细水雾实施灭火。
启停按钮
高压细水雾 控制柜停泵 按钮
当上述两种方法无效时,找到火灾区域的 区域控制阀,打开区域控制阀上应急启动 手柄,向保护区内喷高压细水雾实施灭火。


启 动 手 柄
区 域 控 制 阀


PART ONE
程启动;当保护区发生火灾时可以在消 控制室直接启动,首先找到火灾区域的 启盘,把直启盘打到允许状态,按发生 灾区域的按钮,实施灭火。
泵房启泵的工作原理:管网内正常工作压 力为2.5MP,当低于2.5MP时,空气压缩机被启 动,使管网内压力维持在为2.5MP,当区域阀被 打开或管网内的压力下降到1.7MP时,水泵电机 被启动。如要停泵,管网内没有泄压点后。按停 泵按钮停泵。管网内如有泄压点时,首先把向各 区域送高压水的总阀关闭后,然后按停泵按钮。

细水雾灭火系统组成与工作原理

细水雾灭火系统组成与工作原理

细水雾灭火系统组成与工作原理1.水源:细水雾灭火系统需要足够的水源来供应灭火雾化水。

水源可以是自来水,也可以是用于灭火的水罐或水池。

2.水泵:水泵用于将水源压力增加到适宜的工作压力,以便将水喷洒到火源或燃烧区域。

水泵可以是电动水泵或柴油水泵。

3.管道系统:管道系统用于将水从水源输送到喷嘴。

管道系统通常由耐压、耐腐蚀的材料制成,以确保系统的可靠性和耐久性。

4.喷嘴:喷嘴是将水雾化后喷洒到火源或燃烧区域的装置。

喷嘴通常由不锈钢制成,具有特殊的喷洒结构和控制装置,能够将水形成细小的雾滴。

5.控制系统:控制系统用于控制细水雾灭火系统的工作。

控制系统一般由灭火控制器、报警装置、手动控制装置和其他附属设备组成。

1.启动:当监测到火源或燃烧发生时,控制系统会发出信号,启动水泵和喷嘴,开始喷洒水雾。

2.雾化:水泵将水源压力增加到一定值后,将水送到喷嘴。

喷嘴通过特殊的结构和控制装置将水雾化成细小的雾滴。

由于雾滴的表面积大,可以快速吸收燃烧区域的热量并蒸发,从而冷却火焰和稀释燃烧产物。

3.冷却:雾滴的蒸发吸热作用能够将火焰和燃烧产物的温度迅速降低,从而达到抑制火势的目的。

冷却火焰和燃烧产物的同时,也可以阻止火势蔓延。

4.稀释:细水雾灭火系统通过喷洒大量的雾滴,可以将火焰和燃烧产物稀释成不燃或难燃的浓度,有效减少火灾事故的扩散和危害。

1.灭火效果好:细水雾能够迅速冷却火焰和燃烧产物,抑制火势蔓延,使火源温度迅速下降,从而使灭火效果更好。

2.节水环保:细水雾灭火系统的水雾化技术可以将水利用效率最大化,大大节约用水量。

同时,雾滴的蒸发也能够减少火灾过程中产生的烟雾和有害气体的排放,达到环保的效果。

3.安全性高:细水雾灭火系统喷洒的雾滴较小,不会对人体和设备造成伤害。

同时,由于水雾化技术的特殊性,细水雾灭火系统还可以在火灾现场提供一定程度的防热隔热作用,增加人员疏散的时间。

4.适用性广:细水雾灭火系统适用于各种类型的火源和燃烧区域,包括电器设备、油料储存、化工厂房等。

细水雾灭火系统的工作原理

细水雾灭火系统的工作原理

细水雾灭火系统的工作原理一、细水雾灭火系统的概述细水雾灭火系统是一种新型的灭火系统,相比传统的灭火系统,它具有更高的灭火效率和更小的用水量。

该系统通过将水喷洒成微小的水滴形成细水雾,利用其大面积、高速度、高冲击力等特点来达到灭火目的。

二、细水雾灭火系统的组成1.泵站:负责将供水管网中的水流送到喷头处。

2.管道系统:将泵站输送来的水流分配到各个喷头处。

3.喷头:将经过管道输送来的水流分散成微小的水滴,并进行喷洒。

4.控制器:控制泵站和喷头工作,实现自动化控制。

三、细水雾灭火系统工作原理1. 细水雾生成原理当液体通过特殊设计的喷嘴时,由于液体在高速气流中受到剪切力而被分散成非常小的颗粒。

这些颗粒与周围空气混合后形成细小而均匀分布在空间中的悬浮液滴,即为细水雾。

2. 细水雾灭火原理细水雾的灭火原理主要有以下几点:(1)升温抑制:细水雾在喷洒时会吸收燃烧过程中释放的热量,使周围温度降低,从而抑制火势蔓延。

(2)吸热蒸发:细水雾在喷洒时会吸收大量的热量,使水滴蒸发成为水蒸气,从而消耗了火源周围的热量。

(3)惯性冲击:由于细水雾中的微小液滴具有很高的速度和能量,在喷射到火源上时会产生强大的惯性冲击力,从而将火源周围的氧气稀释并扰动火焰,达到灭火目的。

四、细水雾灭火系统的应用细水雾灭火系统广泛应用于以下领域:1.建筑物消防:适用于高层建筑、商业中心、工业厂房等场所。

2.船舶消防:适用于各种类型的船舶,包括客船、货轮、油轮等。

3.机场消防:适用于机场航站楼、停机坪等场所。

4.电力行业:适用于火力发电厂、变电站等场所。

五、细水雾灭火系统的优势1.高效:细水雾灭火系统在灭火效率上远远高于传统的灭火系统,能够更快速地将火源扑灭。

2.节水:相比传统的喷淋式灭火系统,细水雾灭火系统使用的水量更少,能够有效降低用水成本。

3.环保:细水雾灭火系统使用的是普通自来水,不含任何有害物质,对环境没有任何污染。

4.安全:细水雾灭火系统在喷洒时不会形成二次污染和二次危险,对人体和设备没有任何伤害。

细水雾灭火系统机理与应用

细水雾灭火系统机理与应用

细水雾灭火系统是一种灭火设备,通过将水喷雾化形成微小水滴,利用水蒸气和冷却效应来抑制火焰和控制火势。

其机理和应用如下:
机理:
1. 雾化喷射:细水雾灭火系统使用专门的喷嘴或喷头将水压力喷射成微小水滴,通常直径在10微米到1000微米之间。

这样的细小水滴可以更有效地吸收热能和扩散氧气,从而抑制火焰的发展。

2. 蒸发和吸热:当细水雾接触到高温的火焰和燃烧物表面时,水滴会迅速蒸发,吸收大量热能,将火焰和物体表面温度降低,达到灭火的效果。

水蒸气化的过程还能产生水蒸气的膨胀效应,将周围的氧气稀释,从而进一步抑制火势。

3. 冷却效应:细水雾系统通过喷洒大量水滴,能够快速降低燃烧物体的温度。

当温度降低到燃烧点以下时,燃烧过程无法维持,火焰得以扑灭。

细水雾灭火系统适用于以下场所和应用:
1. 工业设施:细水雾系统广泛应用于石化、电力、冶金等工业领域,可用于灭火和火灾控制,包括控制火焰蔓延、冷却储罐、管道和设备,保护设备和人员安全。

2. 商业建筑:细水雾系统可用于商业办公楼、酒店、商场等公共场所,提供灭火和疏散保护。

由于其小型化和灵活性,可以安装在天花板、墙壁等位置,不影响建筑的外观。

3. 船舶和车辆:细水雾系统在船舶和交通工具上的应用可以控制火灾蔓延和增加疏散时间,减少火灾对人员和财产的伤害。

4. 电子设备和设施:由于细水雾系统喷洒的水量较小,可以用于高灵敏度的电子设备和设施的灭火,如计算机房、通信中心等。

细水雾灭火系统相较于传统的水喷淋系统具有水量消耗少、快速反应、毒性气体排放少等优点,因此在许多领域被广泛采用。

细水雾灭火系统灭火机理

细水雾灭火系统灭火机理

细水雾灭火系统灭火机理细水雾灭火系统作为一种高效、环保的灭火工具,在各种场所得到了广泛的应用。

其独特的灭火机理使其在火灾事故中发挥了积极的作用。

本文将从细水雾灭火系统的工作原理、灭火机理以及应用优势等方面进行详细阐述。

一、细水雾灭火系统工作原理细水雾灭火系统通过将水喷雾化成微小的水滴,以高速喷射到火灾源附近,从而达到灭火的目的。

其关键技术是喷雾化,通过特殊的喷嘴和高压泵,将水分子分解成微小的水滴,直径通常在50 微米以下。

这种细小的水滴具有较大的比表面积,能够迅速蒸发吸热,从而冷却火源。

二、细水雾灭火系统灭火机理冷却效应:细水雾通过蒸发吸热的过程,能够迅速将火源周围的温度降低,抑制火势的发展。

这种冷却效应可以使火源的温度下降到不足以维持燃烧所需的点火温度,从而实现灭火。

窒息效应:细水雾在蒸发的过程中产生大量的水蒸气,使火灾现场的氧浓度降低,从而阻止了燃烧的继续进行,达到了窒息灭火的效果。

吸附效应:微小的水滴能够吸附烟雾和有害气体等火灾产生的有害物质,净化了火灾环境,减少了人员的伤害。

抑制链式反应:在火灾过程中,许多火焰的蔓延是由于链式反应的持续进行。

细水雾中的水滴能够抑制这种链式反应,从而控制火势的蔓延。

三、细水雾灭火系统优势细水雾灭火系统相比传统的灭火方法具有诸多优势:高效节水:由于水滴微小且能够迅速蒸发,相对于传统的大水流灭火,细水雾系统所需的水量较少,节约了水资源。

环保安全:细水雾灭火系统使用的是普通自来水,无化学物质污染,对环境无害。

而且由于雾化水滴更小,对人体的直接影响也较小。

快速反应:由于细水雾系统可以实现自动化控制,可以在火灾爆发后迅速启动,降低了灭火的响应时间。

多样适用:细水雾灭火系统适用于各种场所,包括室内、室外以及一些特殊环境,如机房、电气设备等。

四、细水雾灭火系统价格因素细水雾灭火系统的价格受多个因素影响,以下是一些主要因素:设备规模和覆盖面积:系统的规模和能够覆盖的面积是决定价格的重要因素。

细水雾灭火系统组成与工作原理

细水雾灭火系统组成与工作原理

细水雾灭火系统组成与工作原理细水雾灭火系统是一种利用细小的水滴进行灭火的系统。

它通过将水喷射成细小的水雾,使其与火焰接触面积增大,从而达到有效灭火的目的。

下面将详细介绍细水雾灭火系统的组成和工作原理。

一、细水雾灭火系统的组成1. 水源和水供应系统:细水雾灭火系统的水源可以是自来水或者是专用水源,如水泵、消防水箱等。

水供应系统包括管道、阀门、水泵等,用于将水输送到灭火喷头。

2. 灭火喷头:灭火喷头是细水雾灭火系统的核心组成部分。

它通常由喷嘴、喷洒器和喷嘴保护装置组成。

喷嘴负责将水雾喷射出来,喷洒器用于产生水雾,喷嘴保护装置则保护喷嘴免受外部损坏。

3. 控制系统:控制系统用于控制细水雾灭火系统的启动、停止和工作方式的切换。

它通常包括控制面板、控制器和传感器等。

传感器可监测火灾的存在,并向控制系统发送信号,控制系统则根据信号控制灭火喷头的喷洒和停止。

4. 监测和报警系统:监测和报警系统用于监测火灾的存在,并及时报警,以便采取相应的灭火措施。

它通常由火灾探测器、报警器和报警装置组成。

5. 辅助设备:辅助设备包括备用电源、消防设施和防护设备等。

备用电源用于在停电情况下维持细水雾灭火系统的正常工作,消防设施包括疏散通道、灭火器等,防护设备用于保护细水雾灭火系统免受外界损坏。

二、细水雾灭火系统的工作原理细水雾灭火系统的工作原理与传统喷水灭火系统有所不同。

它通过将水喷射成细小的水雾,使喷射出的水滴直径控制在10微米到1000微米之间,这种细小的水滴能够迅速蒸发并吸收火焰的热量,使火焰温度迅速下降。

在灭火系统工作时,探测器会检测到火灾信号,并向控制系统发送信息,控制系统则根据信号判断火灾的位置和程度,并对相应的细水雾灭火系统进行启动。

启动后,水源系统将水送至灭火喷头,灭火喷头通过喷嘴将水分为细小的水雾,喷洒到火灾现场。

由于水雾颗粒细小,它的表面积相对较大,能够更好地吸收火焰的热量。

在水雾与火焰接触的瞬间,水雾蒸发并吸收火焰的热量,同时将火焰周围的氧气稀释,使火焰无法继续燃烧。

细水雾灭火系统概述

细水雾灭火系统概述

细水雾灭火系统概述文章主要阐述有关细水雾技术的原理、细水雾技术的特点以及细水雾的未来发展。

标签:细水雾技术;灭火系统随着人们对消防的重视程度加深,人类控制技术的提高,尤其是在人们发现卤代烷型灭火器(俗称“1211”灭火器和“1301”灭火器)会生成对大气臭氧层有危害的不良物质之后,人们对于替代卤代烷型的灭火器的寻找就更加的迫切。

1、细水雾技术及其原理1.1细水雾灭火系统细水雾灭火系统:细水雾技术是用高压或气流将流过喷嘴的水形成极细的水滴。

细水雾灭火系統既能以局部应用形式使用,也能以全淹沒形式应用。

细水雾适用于A(表面火)、B、C及电气火灾。

可用于保护经常有人场所。

细水雾灭火系统以冷却、窒息原理灭火。

细水雾具有良好的电绝缘性,对环境无污染,可以降低火灾中的烟气含量及毒性。

细水雾灭火系统对A类物质的深位火灾和有遮挡的火灾仅能起到控火作用。

1.2细水雾灭火系统的灭火特性(1)高效吸热性:由于超细水雾的雾滴直径很小,相对表面积较一般水滴大1700-5800倍,在汽化的过程中,从燃烧物表面或火灾区域吸收大量的热量。

按100℃水的蒸发潜热为2257kJ/kg计,每只喷头喷出的水雾吸热功率约为300KW。

实验证明直径越小,水雾单位面积的吸热量越大,雾滴速度越快,直径越小,热传速率越高。

(2)窒息作用的特性:超细水雾喷入火场后,迅速蒸发形成蒸汽,体积急剧膨胀,降低氧体积分数,在燃烧物周围形成一道屏障阻挡新鲜空气的吸入。

随着水的迅速汽化,水蒸气含量将迅速增大,同时氧含量在火源周围空间减小到16%~18%时,火焰将被窒息。

另外火场外非燃烧区域雾滴不汽化,空气中氧气含量不改变,不会危害人员生命。

(3)阻隔辐射热作用的特性:超细水雾喷入火场后,蒸发形成的蒸汽迅速将燃烧物、火焰和烟羽笼罩,对火焰的辐射热具有极佳的阻隔能力,能够有效抑制辐射热引燃周围其它物品,达到防止火焰蔓延的效果。

水雾对辐射的衰减作用还可以用来保护消防队员的生命。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

第一章细水雾灭火系统组成与工作原理
细水雾灭火系统由水源(储水池、储水箱、储水瓶)、供水装置(泵组推动或瓶组推动)、系统管网、控水阀组、细水雾喷头以及火灾自动报警及联动控制系统组成。

为保证系统中形成细水雾的部件正常工作,系统对水质的要求较高。

对于泵组系统,其供水的水质要符合现行国家标准《生活饮用水卫生标准》(GB5749-2006)的有关规定。

对于瓶组系统,其供水的的水质不应低于现行国家标准《瓶(桶)装饮用纯净水卫生标准》(GB17324-2003)的有关规定,而且系统补水水源的水质应与系统水质要求一致。

一、开式细水雾灭火系统
(一)系统组成
开式细水雾灭火系统包括全淹没应用方式和局部应用方式,是采用开式细水雾喷头,由配套的火灾自动报警系统自动连锁或远控、手动启动后,控制一组喷头同时喷水的自动细水雾灭火系统。

系统组成见图3-5-2。

1.开式细水雾喷头
2.火灾探测器
3.喷雾指示灯
4.火灾声光报警器
5.分区控制阀组
6.火灾报警控制器
7.消防泵控制柜 8.控制阀(常开)9.压力表 10.水流传感器 11.压力开关 12.泄水阀(常闭) 13.消防泵
14.止回阀 15.柔性接头16.稳压泵 17.过滤器 18.安全阀 19.泄放试验阀20.液位传感器21.贮水箱
22.分区控制阀(电磁/气动/电动阀)
由于供水装置的不同,细水雾灭火系统的构成略有不同。

泵组式系统由细水雾喷头、控制阀组、系统管网、泵组(消防水泵和稳压装置)、水源(储水池或储水箱)以及火灾自动报警及联动控制系统组成,如图3-5-3所示。

瓶组式系统由细水雾喷头、控制阀、启动瓶、储水瓶组、瓶架、系统管网以及火灾自动报警及联动控制系统组成,如图3-5-4
所示。

(二)工作原理
开式细水雾灭火系统的工作原理如图3-5-5所示。

自动控制方式时,火灾发生后,报警控制器受到两个独立的火灾报警信号,自动启动系统控制制阀组和消防水泵,向系统管网供水,水雾喷头喷出细水雾,实施灭火。

二、闭式细水雾灭火系统
(一)系统组成
闭式细水雾灭火系统采用闭式细水雾喷头,系统组成如图3-5-6所示。

1.闭式细水雾喷头
2.末端试水阀
3.水流传感器
4. 分区控制阀(常开, 反馈阀门开启信号)
5.排气阀(常闭)
6.火灾报警控制器
7.消防泵控制柜
8.控制阀(常开)
9.水流传感器10.压力开关 11.泄水阀(常闭)
12.消防泵13.止回阀14.柔性接头15.稳压泵16.安全阀17.泄放试验阀18.过滤器19.液位传感器20. 贮水箱
根据使用场所的不同,闭式细水雾灭火系统又可以分为湿式系统、干式系统和预作用系统三种形式。

闭式细水雾灭火系统适宜于采用非密集柜存储的图书库、资料库和档案库等保护对象。

(二)工作原理
除喷头不同外,闭式细水雾灭火系统的工作原理与闭式自动喷水灭火系统相同,有关细水雾灭火系统的组成与工作原理参见本篇第三章自动喷水灭火系统的有关内容。
