电气二次回路-标号及标号基本原则

电气二次回路

所属分类：能源科学

提问添加摘要二次设备是指对一次设备的工作进行监测、控制、调节、保护以及为运行、维护人员提供运行工况或生产指挥信号所需的低压电气设备。如熔断器、控制开关、继电器、控制电缆等。由二次设备相互连接，构成对一次设备进行监测、控制、调节和保护的电气回路称为二次回路或二次接线系统。

目录[隐藏]

∙ 1 重要性

∙ 2 标号及标号基本原则

∙ 3 标号的基本方法

∙ 4 连接保护装置的几种回路

电气二次回路-重要性

二次回路的故障常会破坏或影响电力生产的正常运行。例如若某变电所差动保护的二次回路接线有错误，则当变压器带的负荷较大或发生穿越性相间短路时，就会发生误跳闸；

若线路保护接线有错误时，一旦系统发生故障，则可能会使断路器该跳闸的不跳闸，不该跳闸的却跳了闸，就会造成设备损坏、电力系统瓦解的大事故；若测量回路有问题，就将影响计量，少收或多收用户的电费，同时也难以判定电能质量是否合格。因此，二次回路虽非主体，但它在保证电力生产的安全，向用户提供合格的电能等方面都起着极其重要的作用。电气二次回路-标号及标号基本原则

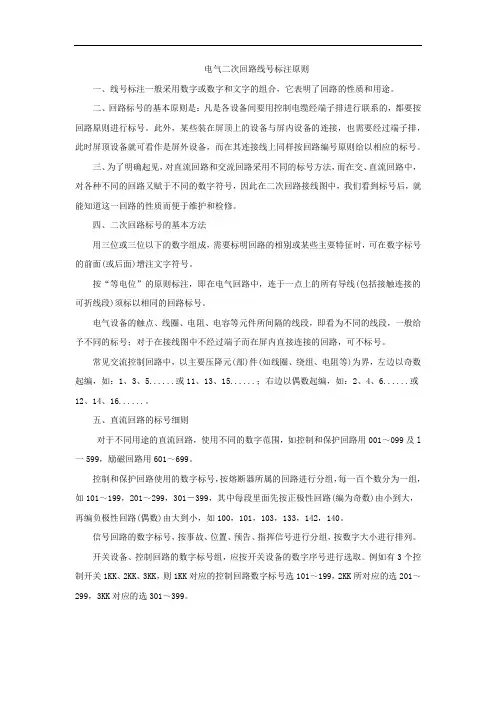

为便于安装、运行和维护，在二次回路中的所有设备间的连线都要进行标号，这就是二次回路标号。标号一般采用数字或数字与文字的组合，它表明了回路的性质和用途。

回路标号的基本原则是：凡是各设备间要用控制电缆经端子排进行联系的，都要按回路原则进行标号。此外，某些装在屏顶上的设备与屏内设备的连接，也需要经过端子排，此时弄顶设备就可看作是屏外设备，而在其连接线上同样按回路编号原则给以相应的标号。

为了明确起见，对直流回路和交流回路采用不同的标号方法，而在交、直流回路中，对各种不同的回路又赋于不同的数字符号，因此在二次回路接线图中，我们看到标号后，就能知道这一回路的性质而便于维护和检修。

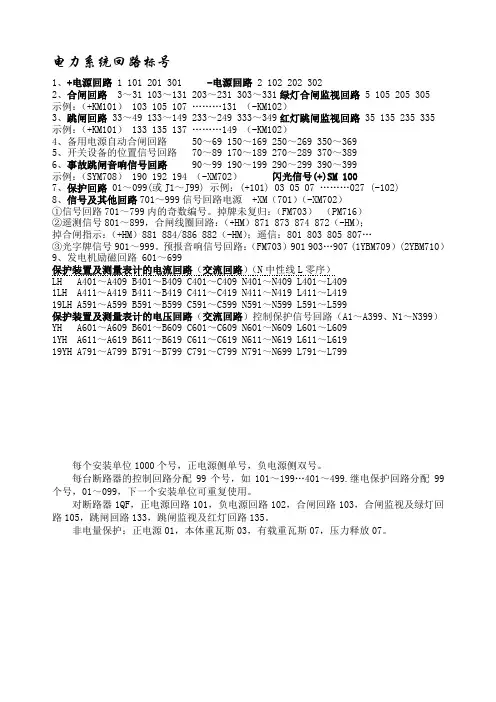

电气二次回路-标号的基本方法

1）用3位或3位以下的数字组成，需要标明回路的相别或某些主要特征时，可在数字标号的前面（或后面）增注文字符号。

2）按“等电位”的原则标注，即在电气回路中，连于一点上的所有导线（包括接触连接的可折线段）需标以相同的回路标号。

3）电气设备的触点、线圈、电阻、电容等元件所间隔的线段，即视为不同的线段，一般给予不同的标号；对于在接线图中不经过端子而在屏内直接连接的回路，可不标号。

电气二次回路-连接保护装置的几种回路

1、从电流互感器、电压互感器二次侧端子开始到有关继电保护装置的二次回路（对多油断路器或变压器等套管互感器，自端子箱开始）。

2、从继电保护直流分路熔丝开始到有关保护装置的二次回路。

3、从保护装置到控制屏和中央信号屏间的直流回路。

4、继电保护装置出口端子排到断路器操作箱端子排的跳、合闸回路。
