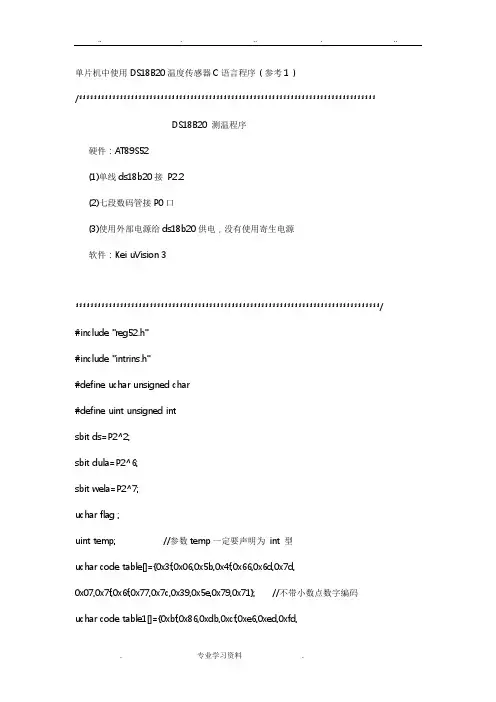

单片机中使用DS18B20温度传感器C语言程序文件
单片机中使用DS18B20温度传感器C语言程序（参考1）/********************************************************************************DS18B20 测温程序硬件：AT89S52(1)单线ds18b20接P2.2(2)七段数码管接P0口(3)使用外部电源给ds18b20供电，没有使用寄生电源软件：Kei uVision 3**********************************************************************************/ #include "reg52.h"#include "intrins.h"#define uchar unsigned char#define uint unsigned intsbit ds=P2^2;sbit dula=P2^6;sbit wela=P2^7;uchar flag ;uint temp; //参数temp一定要声明为int 型uchar code table[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f,0x77,0x7c,0x39,0x5e,0x79,0x71}; //不带小数点数字编码uchar code table1[]={0xbf,0x86,0xdb,0xcf,0xe6,0xed,0xfd,0x87,0xff,0xef}; //带小数点数字编码/*延时函数*/void TempDelay (uchar us){while(us--);}void delay(uint count) //延时子函数{uint i;while(count){i=200;while(i>0)i--;count--;}}/*串口初始化，波特率9600，方式1 */void init_com(){TMOD=0x20; //设置定时器1为模式2 TH1=0xfd; //装初值设定波特率TR1=1; //启动定时器SM0=0; //串口通信模式设置SM1=1;// REN=1; //串口允许接收数据PCON=0; //波特率不倍频// SMOD=0; //波特率不倍频// EA=1; //开总中断//ES=1; //开串行中断}/*数码管的显示*/void display(uint temp){uchar bai,shi,ge;bai=temp/100;shi=temp%100/10;ge=temp%100%10;dula=0;P0=table[bai]; //显示百位dula=1; //从0到1，有个上升沿，解除锁存，显示相应段dula=0; //从1到0再次锁存P0=0xfe;wela=1;wela=0;delay(1); //延时约2ms P0=table1[shi]; //显示十位dula=1;dula=0;P0=0xfd;wela=1;wela=0;delay(1);P0=table[ge]; //显示个位dula=1;dula=0;P0=0xfb;wela=1;wela=0;delay(1);}/*****************************************时序：初始化时序、读时序、写时序。

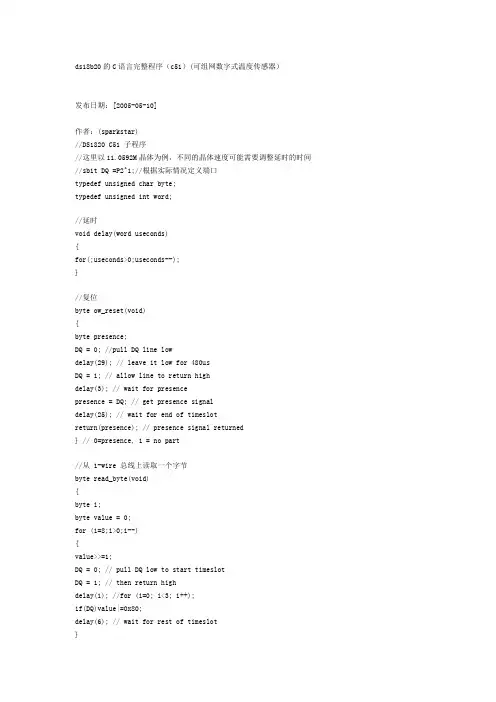

ds18b20的C语言完整程序(c51)
ds18b20的C语言完整程序（c51）(可组网数字式温度传感器）发布日期：[2005-05-10]作者：(sparkstar)//DS1820 C51 子程序//这里以11.0592M晶体为例，不同的晶体速度可能需要调整延时的时间//sbit DQ =P2^1;//根据实际情况定义端口typedef unsigned char byte;typedef unsigned int word;//延时void delay(word useconds){for(;useconds>0;useconds--);}//复位byte ow_reset(void){byte presence;DQ = 0; //pull DQ line lowdelay(29); // leave it low for 480usDQ = 1; // allow line to return highdelay(3); // wait for presencepresence = DQ; // get presence signaldelay(25); // wait for end of timeslotreturn(presence); // presence signal returned} // 0=presence, 1 = no part//从 1-wire 总线上读取一个字节byte read_byte(void){byte i;byte value = 0;for (i=8;i>0;i--){value>>=1;DQ = 0; // pull DQ low to start timeslotDQ = 1; // then return highdelay(1); //for (i=0; i<3; i++);if(DQ)value|=0x80;delay(6); // wait for rest of timeslot}return(value);}//向 1-WIRE 总线上写一个字节void write_byte(char val){byte i;for (i=8; i>0; i--) // writes byte, one bit at a time {DQ = 0; // pull DQ low to start timeslotDQ = val&0x01;delay(5); // hold value for remainder of timeslotDQ = 1;val=val/2;}delay(5);}//读取温度char Read_Temperature(void){union{byte c[2];int x;}temp;ow_reset();write_byte(0xCC); // Skip ROMwrite_byte(0xBE); // Read Scratch Padtemp.c[1]=read_byte();temp.c[0]=read_byte();ow_reset();write_byte(0xCC); //Skip ROMwrite_byte(0x44); // Start Conversionreturn temp.x/2;}。

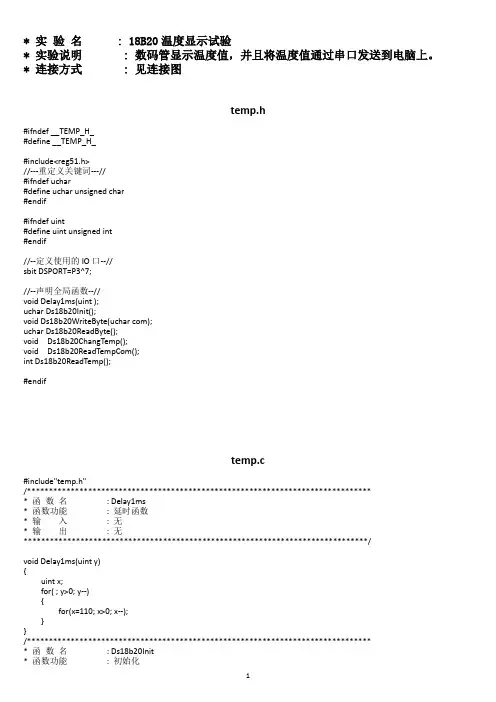

51单片机Ds18b20温度传感器程序
* 实验名 : 18B20温度显示试验* 实验说明 : 数码管显示温度值，并且将温度值通过串口发送到电脑上。
* 连接方式 : 见连接图temp.h#ifndef __TEMP_H_#define __TEMP_H_#include<reg51.h>//---重定义关键词---//#ifndef uchar#define uchar unsigned char#endif#ifndef uint#define uint unsigned int#endif//--定义使用的IO口--//sbit DSPORT=P3^7;//--声明全局函数--//void Delay1ms(uint );uchar Ds18b20Init();void Ds18b20WriteByte(uchar com);uchar Ds18b20ReadByte();void Ds18b20ChangTemp();void Ds18b20ReadTempCom();int Ds18b20ReadTemp();#endiftemp.c#include"temp.h"/******************************************************************************** 函数名: Delay1ms* 函数功能: 延时函数* 输入: 无* 输出: 无*******************************************************************************/void Delay1ms(uint y){uint x;for( ; y>0; y--){for(x=110; x>0; x--);}}/******************************************************************************** 函数名: Ds18b20Init* 函数功能: 初始化* 输入: 无* 输出: 初始化成功返回1，失败返回0*******************************************************************************/ uchar Ds18b20Init(){uchar i;DSPORT = 0;//将总线拉低480us~960usi = 70;while(i--);//延时642usDSPORT = 1;//然后拉高总线，如果DS18B20做出反应会将在15us~60us后总线拉低i = 0;while(DSPORT)//等待DS18B20拉低总线{Delay1ms(1);i++;if(i>5)//等待>5MS{return 0;//初始化失败}}return 1;//初始化成功}/******************************************************************************** 函数名: Ds18b20WriteByte* 函数功能: 向18B20写入一个字节* 输入: com* 输出: 无*******************************************************************************/void Ds18b20WriteByte(uchar dat){uint i, j;for(j=0; j<8; j++){DSPORT = 0;//每写入一位数据之前先把总线拉低1usi++;DSPORT = dat & 0x01; //然后写入一个数据，从最低位开始i=6;while(i--); //延时68us，持续时间最少60usDSPORT = 1;//然后释放总线，至少1us给总线恢复时间才能接着写入第二个数值dat >>= 1;}}/******************************************************************************** 函数名: Ds18b20ReadByte* 函数功能: 读取一个字节* 输入: com* 输出: 无*******************************************************************************/ uchar Ds18b20ReadByte(){uchar byte, bi;uint i, j;for(j=8; j>0; j--){DSPORT = 0;//先将总线拉低1usi++;DSPORT = 1;//然后释放总线i++;i++;//延时6us等待数据稳定bi = DSPORT;//读取数据，从最低位开始读取/*将byte左移一位，然后与上右移7位后的bi，注意移动之后移掉那位补0。
基于DS18B20的水温控制系统c语言实现
一、电路图二、代码实现#include <reg51.h>#include <intrins.h>#define uchar unsigned char#define uint unsigned int#define delayNOP(){_nop_();_nop_();_nop_();_nop_();}sbit alarm = P3^6; //报警信号sbit DQ = P3^7; //DS18B20数据线sbit ADD10 = P3^3; //十位加1sbit ADD1 = P3^2; //个位加1uchar code df_Table[] = {0,1,1,2,3,3,4,4,5,6,6,7,8,8,9,9}; //温度小数位对照表uchar code DSY_CODE[] = {0xC0, 0xF9, 0xA4, 0xB0, 0x99, 0x92, 0x82, 0xF8, 0x80, 0x90, 0xFF, 0xBF}; //共阳数码管段码及空白显示uchar currentT = 0; //当前读取的温度整数部分uchar Temp_Value[] = {0x00, 0x00}; //从DS18B20读取的温度值uchar Display_Digit[] = {0,0,0}; //待显示的各温度数位uchar Display_Alarm_Digit[] = {0,0,0}; //待显示的警告温度数位bit alarm_flag = 0; //高温报警标志bit ds18b20_is_ok = 1; //传感器正常标志uint Time0_Count = 0; //定时器延时累加uchar alarm_temp; //报警温度//延时void Delay(uint x){while(--x);}//初始化ds18b20uchar Init_DS18B20(){uchar status;DQ = 1; Delay(8);DQ = 0; Delay(90);DQ = 1; Delay(8);status = DQ;Delay(100);DQ = 1;return status; //初始化成功返回0}//读一字节uchar ReadOneByte(){uchar i, dat = 0;DQ = 1; _nop_();for(i=0; i<8; i++){DQ = 0; dat >>= 1; DQ = 1; _nop_(); _nop_();if(DQ)dat |= 0x80;Delay(30);DQ = 1;}return dat;}//写一字节void WriteOneByte(uchar dat){uchar i;for(i=0; i<8; i++){DQ = 0; DQ = dat & 0x01; Delay(5); DQ = 1; dat>>=1;}}//读取温度值void Read_Temperature(){if(Init_DS18B20() == 1) //DS18B20故障ds18b20_is_ok = 0;else{WriteOneByte(0xCC); //跳过序列号WriteOneByte(0x44); //启动温度转换Init_DS18B20();WriteOneByte(0xCC); //跳过序列号WriteOneByte(0xBE); //读取温度寄存器Temp_Value[0] = ReadOneByte(); //温度低8位Temp_Value[1] = ReadOneByte(); //温度高8位ds18b20_is_ok = 1;}}//设置ds18b20温度报警值void set_Alarm_Temp_Value(uchar alarm_t){alarm_temp = alarm_t;Init_DS18B20();WriteOneByte(0xCC); //跳过序列号WriteOneByte(0x4E); //将设定的温度报警值写入ds18b20 WriteOneByte(alarm_t);WriteOneByte(0x7F); //12位精度Init_DS18B20();WriteOneByte(0xCC); //跳过序列号WriteOneByte(0x48); //温度报警值存入ds18b20}//显示当前传感器温度void Display_Temperature(){uchar i;uchar t = 150; //延时值char signed_current_temp;//查表得到温度小数部分Display_Digit[0] = df_Table[Temp_Value[0] & 0x0F];//获取温度整数部分(无符号)?currentT = ((Temp_Value[0] & 0xF0)>>4)|((Temp_Value[1] & 0x07)<<4);//当前值signed_current_temp = currentT;//高温标志设置alarm_flag = signed_current_temp >= alarm_temp ? 1 : 0;//将整数部分分解为二位待显示数字Display_Digit[2] = currentT % 100 / 10;Display_Digit[1] = currentT % 10;if(Display_Digit[2] == 0){Display_Digit[2] = 10;}//查表得到报警温度小数部分Display_Alarm_Digit[0] = df_Table[0];//将整数部分分解为二位待显示数字Display_Alarm_Digit[2] = alarm_temp % 100 / 10;Display_Alarm_Digit[1] = alarm_temp % 10;if(Display_Alarm_Digit[2] == 0){Display_Alarm_Digit[2] = 10;}//刷新显示若干时间for(i=0; i<30; i++){P1 = DSY_CODE[Display_Digit[0]]; //小数位P0 = DSY_CODE[Display_Alarm_Digit[0]]; //小数位P2 = 0xFE; Delay(t); P2 = 0xFF;P1 = (DSY_CODE[Display_Digit[1]]) & 0x7F; //个位及小数点P0 = (DSY_CODE[Display_Alarm_Digit[1]]) & 0x7F; //个位及小数点P2 = 0xFD; Delay(t); P2 = 0xFF;P1 = DSY_CODE[Display_Digit[2]]; //十位P0 = DSY_CODE[Display_Alarm_Digit[2]]; //十位P2 = 0xFB; Delay(t); P2 = 0xFF;}}//十位加1void Add_Ten(){while(ADD10 == 1);Delay(30);alarm_temp += 10;if(alarm_temp >= 100){alarm_temp = alarm_temp%100;}}//个位加1void Add_One(){while(ADD1 == 1);Delay(30);alarm_temp += 1;if(alarm_temp >= 100){alarm_temp = alarm_temp%100;}}//定时器中断，熄灭加热灯，停止加热void T0_INT() interrupt 1{TH0 = -1000 / 256;TL0 = -1000 % 256;if(++Time0_Count == 400){Time0_Count = 0;if(alarm_flag){alarm = 0;}}}//主程序void main(){IE = 0x82;TMOD = 0x01;TH0 = -1000 / 256;TL0 = -1000 %256;TR0 = 0;alarm = 1; //加温状态alarm_temp = 70; //初始报警温度Read_Temperature(); //读取温度Delay(50000);Delay(50000);while(1){Read_Temperature();if(ds18b20_is_ok){if(alarm_flag == 1)TR0 = 1;elseTR0 = 0;if(ADD10 == 0){Add_Ten();Delay(60);}if(ADD1 == 0){Add_One();Delay(60);}set_Alarm_Temp_Value(alarm_temp);Display_Temperature();}else{P1 = P0 = 0x00;P2 = 0xFF;}}}。
基于51单片机和DS18B20的数字温度计设计说明
基于51单片机和DS18B20的数字温度计设计说明
1.硬件设计：
-51单片机：选择合适的型号，如STC89C52或AT89C52等。
-DS18B20温度传感器：该传感器是一种数字温度传感器，具有单总线接口和高精度测量能力。
-接口电路：将51单片机和DS18B20传感器连接起来，要注意电平转换和信号线的阻抗匹配。
2.软件设计：
-初始化：在主函数中，首先对单片机进行初始化设置，包括时钟设置、串口配置等。
-DS18B20通信协议：使用单总线协议与DS18B20传感器进行通信，包括发送复位信号、读写数据等操作。
-温度测量：通过向DS18B20发送读取温度的命令，从传感器中读取温度值并保存。
-数据传输：将温度值转换为可显示的格式，如摄氏度或华氏度，并通过串口输出或LED显示。
3.程序流程：
-初始化单片机，设置时钟和串口参数。
-进入主循环，循环执行以下操作：
-发送复位信号，启动温度转换。
-等待转换完成，发送读取温度命令。
-读取温度值，并进行数据处理转换。
-输出温度值。
4.其他功能：
-可以添加LCD显示模块，将温度值显示在液晶屏上。
-可以添加按键输入模块，通过按键切换温度单位或进行其他操作。
需要注意的是，该设计只是一个简单的示例，实际应用中可能需要根据具体需求进行扩展和修改。
同时，在程序设计过程中，也要注意低功耗和数据稳定性等方面的考虑。
基于51单片机DS18B20温度传感器的C语言程序和电路
基于51单片机DS18B20温度传感器的C语言程序和电路DS18B20在外形上和三极管很像，有三只脚。
电压范围为3.0 V至5.5 V 无需备用电源测量温度位温度转换为12位数字格式最大值为750毫秒用户可定义的非易失性温度报警设置应用范围包敏感系统。
下面是DS18B20的子程序，本人用过完全可行的：#include<reg51.h>#include<intrins.h>#define uchar unsigned char#define uint unsigned intsbit DQ=P2^0;void reset(); //DS18B20 void write_byte(uchar val); //DS18B20写命令函数uchar read_byte(void); //DS18B20读1字节函数void read_temp(); //温度读取函数void work_temp(); //温度数据处理函数uchar data temp_data[2]={0x00,0x00};uchar data display[5]={0x00,0x00,0x00,0x00,0x00}; //对于温度显示值值uchar code ditab[16]={0x00,0x01,0x01,0x02,0x03,0x03,0x04,0x04,0x05,0x06,0x06,0x07,0x0数部分查表main(){while(1){自己添加;}}void delay1(uint t){for(;t>0;t--);}///////温度控制子函数void reset(){uchar presence=1;while(presence){while(presence){DQ=1;_nop_();_nop_();DQ=0;delay1(50);DQ=1;delay1(6);presence=DQ;}delay1(45);presence=~DQ;}DQ=1;}void write_byte(uchar val){uchar i;for(i=8;i>0;i--){DQ=1;_nop_();_nop_();DQ=0;_nop_();_nop_();_nop_();_nop_();_nop_();DQ=val&0x01;delay1(6);val=val/2;}DQ=1;_nop_();}uchar read_byte(void){uchar i;uchar value=0;for(i=8;i>0;i--){DQ=1;_nop_();_nop_();value>>=1;DQ=0;_nop_();_nop_();_nop_();_nop_();DQ=1;_nop_();_nop_();_nop_();_nop_();if(DQ)value|=0x80;delay1(6);}DQ=1;return(value);}void read_temp(){reset();write_byte(0xcc);write_byte(0xbe);temp_data[0]=read_byte();temp_data[1]=read_byte();reset();write_byte(0xcc);write_byte(0x44);}void work_temp(){if(temp_data[1]>127){temp_data[1]=(256-temp_data[1]);temp_data[0]=(256-temp_data[0]);n=1; //需要前面宏定义}display[4]=temp_data[0]&0x0f; //低位的低4位display[0]=ditab[display[4]]; //小数点后的数值display[4]=((temp_data[0]&0xf0) >> 4)|((temp_data[1]&0x0f)<<4); //小数display[3]=display[4] / 100;display[1]=display[4] % 100;display[2]=display[1] / 10;display[1]=display[1] % 10;}电路：。
51单片机DS18B20温度传感器原理及实验
51单片机DS18B20温度传感器原理及实验一、引言温度传感器是一种常用的传感器器件，它的作用是将物体的温度变化转换为电信号输出，以实现温度的监测和控制。
DS18B20是一种数字温度传感器，采用数字信号输出，具有体积小、精度高、线性度好等特点，被广泛应用于各种温度控制系统中。
本文将介绍DS18B20的工作原理及实验方法。
二、DS18B20的工作原理DS18B20是一种基于一线传输协议的数字温度传感器，其工作原理如下：1.接口电路：DS18B20具有三个引脚，分别是VDD、DQ和GND。
其中，VDD是供电引脚，DQ是数据引脚，GND是地引脚。
2.传感器原理：DS18B20内部包含一个温度传感器和一个数字转换器。
温度传感器采用热敏电阻的原理，通过测量热敏电阻的电阻值来反映物体的温度变化。
数字转换器将传感器测得的电阻值转换为数字信号输出。
三、实验流程以下是使用51单片机对DS18B20温度传感器进行实验的详细流程：1.硬件准备：-将DS18B20的VDD引脚连接到单片机的VCC引脚，DQ引脚连接到单片机的任意IO引脚，GND引脚连接到单片机的GND引脚。
-确保DS18B20的供电电压和单片机的工作电压一致。
2.初始化：-在程序中定义DS18B20的DQ引脚所对应的单片机的IO引脚。
-初始化DS18B20，即发送初始化指令给DS18B20。
3.温度转换：-发送温度转换指令给DS18B20，DS18B20开始测量温度。
-等待一定的延时，确保DS18B20完成温度转换。
4.读取温度：-发送读取温度指令给DS18B20，DS18B20将温度的原始数据发送给单片机。
-单片机通过计算将原始数据转换为温度值。
-温度值可以通过串口或LCD等方式进行显示。
5.循环实验：-以上步骤需要不断重复，以便实时监测温度的变化。
四、总结DS18B20温度传感器是一种常用的数字温度传感器，具有精度高、体积小、线性度好等特点，适用于各种温度控制系统。
DS18B20温度测试程序(51单片机数码管显示)+电路图
DS18B20温度测试程序(51单片机数码管显示)+电路图•下面是电路图采用4位数码管显示程序一共有2个文件：/****************************************************************************** *****************************************ds18b20.h 头文件******************************************************************************* ****************************************/#ifndef _DS18B20_H_#define _DS18B20_H_#include <reg51.h>#define led P1#define ledw P2extern unsigned char f;extern void ds18b20_reset();extern void dela(unsigned char i);extern void ds18b20_write(unsigned char dat);extern unsigned char ds18b20_read();extern unsigned char ds18b20_temp();extern unsigned char ledtab[];#endif/****************************************************************************** **************************************ds18b20.c 文件******************************************************************************* *************************************/#include"ds18b20.h"#define uchar unsigned char#define uint unsigned int#define led P1#define ledw P2uchar ledtab[]={0xc0,0xf9,0xa4, 0xb0,0x99,0x92,0x82,0xf8,0x80,0x90};sbit dq=P3^7 ;uchar delay,f;//uchar f;void dela(uchar i) //5us t=5+i*2{while(--i);}void ds18b20_reset(){while(1){dq=1;dq=0;delay=250; //540us延时，当delay=1时延时为2us ,T=2*xwhile(--delay);dq=1;delay=25;while(--delay);while(dq==0){delay=220;while(--delay);if(dq==1)break;}delay=150;while(--delay);break;}}void ds18b20_write(uchar dat) {uchar i=0;for(i=0;i<8;i++){dq=1;dq=0;delay=3;while(--delay);dq=dat&0x01;delay=35;while(--delay);dq=1;dat=dat>>1;}}uchar ds18b20_read(){uchar i=0,m=0;for(i=0;i<8;i++){//m>>=1dq=1;dq=0;delay=4;while(--delay);dq=1;delay=4;while(--delay);if(dq==1)m|=0x01<<i;//m=m|0x80;delay=25;while(--delay);dq=1;delay=1;while(--delay);}return m;}uchar ds18b20_temp(){uchar temp=0,temph=0,templ=0,k=0; ds18b20_reset();ds18b20_write(0xcc);ds18b20_write(0x44);ds18b20_reset();ds18b20_write(0xcc);ds18b20_write(0xbe);templ=ds18b20_read();temph=ds18b20_read();if((temph&0xf80)!=0){f=1;templ=~templ;temph=~temph;k=templ+1;templ=k;if(templ>0xff){temph++;}}elsef=0;templ=templ>>4;temph=temph<<4;temp=templ|temph;return temp;}/****************************************************************************** ************************************main.c 主文件******************************************************************************* ************************************/#include<reg51.h>#include"ds18b20.h"#define uchar unsigned charvoid main(){uchar a=0,b=0,c=0,temp=0;while(1){temp=ds18b20_temp();a=temp/100;b=temp0/10;c=temp;if(f==1){led=0xbf;ledw=1;dela(5000);ledw=0;dela(600);}led=ledtab[c]; ledw=8;dela(5000); ledw=0;dela(600) ;led=ledtab[b]; ledw=4;dela(5000); ledw=0;dela(600) ;led=ledtab[a]; ledw=2;dela(5000);ledw=0;dela(600) ; }}。
基于51单片机DS18B20温度传感器的C语言程序和电路
基于51单片机DS18B20温度传感器的C 语言程序和电路DS18B2C 在外形上和三极管很像，有三只脚。
电压范围为 3.0 V 至5.5 V 无需备用电源 测量温度 位 温度转换为 12 位数字格式最大值为 750 毫秒 用户可定义的非易失性温度报警设置 应用范围包 敏感系统。
F 面是DS18B20勺子程序，本人用过完全可行的: #include<reg51.h> #include<intrins.h>#define uchar unsigned char #define uint unsigned int sbit DQ=P2A 0;void reset(); void write_byte(uchar val); uchar read_byte(void); void read_temp(); void work_temp(); uchar data temp_data[2]={0x00,0x00};uchar datadisplay[5]={0x00,0x00,0x00,0x00,0x00}; // 对于温度显示值值 uchar code ditab[16]={0x00,0x01,0x01,0x02,0x03,0x03,0x04,0x04,0x05,0x06,0x06,0x07,0x0 数部分查表 main() {while(1) {自己添加 ;void delay1(uint t) {for(;t>0;t--); }/////// 温度控制子函数 void reset(){uchar presence=1; while(presence){ while(presence){DQ=1;_nop_();_nop_(); DQ=0;delay1(50); DQ=1; delay1(6);presence=DQ;}delay1(45); presence=~DQ; }//DS18B20//DS18B20 写命令函数 //DS18B20 读 1 字节函数// 温度读取函数 // 温度数据处理函数DQ=1;}void write_byte(uchar val){uchar i;for(i=8;i>0;i--){DQ=1;_nop_();_nop_();DQ=0;_nop_();_nop_();_nop_();_nop_();_nop_();DQ=val&0x01;delay1(6);val=val/2;}DQ=1;_nop_();}uchar read_byte(void){uchar i;uchar value=0;for(i=8;i>0;i--){DQ=1;_nop_();_nop_();value>>=1;DQ=0; _nop_();_nop_();_nop_();_nop_(); DQ=1;_nop_();_nop_();_nop_();_nop_();if(DQ)value|=0x80;delay1(6);}DQ=1;return(value);void read_temp(){reset();write_byte(0xcc);write_byte(0xbe);temp_data[0]=read_byte();temp_data[1]=read_byte();reset();write_byte(0xcc);write_byte(0x44);}void work_temp(){if(temp_data[1]>127){ temp_data[1]=(256-temp_data[1]); temp_data[0]=(256-temp_data[0]); n=1; // 需要前面宏定义}display[4]=temp_data[0]&0x0f; // 低位的低4 位display[0]=ditab[display[4]]; // 小数点后的数值display[4]=((temp_data[0]&0xf0) >> 4)|((temp_data[1]&0x0f)<<4); // 小数display[3]=display[4] / 100; display[1]=display[4] % 100;display[2]=display[1] / 10;display[1]=display[1] % 10;}电路：Bi -ij-F16欢迎您的下载，资料仅供参考!致力为企业和个人提供合同协议，策划案计划书，学习课件等等打造全网一站式需求。
单片机中使用DS18B20温度传感器C语言程序(参考3)
单片机中使用DS18B20温度传感器C语言程序（参考3）#include”reg51.h”sbit DQ =P3;//定义通信端口//延时函数void delay(unsigned int i){while(i--);}//初始化函数Init_DS18B20(void){unsigned char x=0;DQ = 1; //DQ 复位delay(8); //稍做延时DQ = 0; //单片机将DQ 拉低delay(80); //精确延时大于480usDQ = 1; //拉高总线delay(14);x=DQ; //稍做延时后如果x=0 则初始化成功x=1 则初始化失败delay(20);}//读一个字节ReadOneChar(void){unsigned char i=0;unsigned char dat = 0;for (i=8;i>0;i--){DQ = 0; // 给脉冲信号dat>>=1;DQ = 1; // 给脉冲信号if(DQ)dat|=0x80;delay(4);}return(dat);}//写一个字节WriteOneChar(unsigned char dat){unsigned char i=0;for (i=8; i>0; i--){DQ = 0;DQ = dat&0x01;delay(5);DQ = 1;dat>>=1;}}//读取温度ReadTemperature(void){unsigned char a=0;unsigned char b=0;unsigned int t=0;float tt=0;Init_DS18B20();WriteOneChar(0xCC); // 跳过读序号列号的操作WriteOneChar(0x44); // 启动温度转换Init_DS18B20(); WriteOneChar(0xCC); //跳过读序号列号的操作WriteOneChar(0xBE); //读取温度寄存器等（共可读9 个寄存器）前两个就是温度a=ReadOneChar();b=ReadOneChar();t=b;t//分别从0-9 的数码编码，注意此编码只适合QQ 单片机实验板，其他电路板上的编码请参考上面的算法自行计算。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
基于51单片机DS18B20温度传感器的C语言程序和电路
DS18B20在外形上和三极管很像，有三只脚。
电压范围为3.0 V至5.5 V 无需备用电源测量温度位温度转换为12位数字格式最大值为750毫秒用户可定义的非易失性温度报警设置应用范围包敏感系统。
下面是DS18B20的子程序，本人用过完全可行的：
#include<reg51.h>
#include<intrins.h>
#define uchar unsigned char
#define uint unsigned int
sbit DQ=P2^0;
void reset(); //DS18B20 void write_byte(uchar val); //DS18B20写命令函数
uchar read_byte(void); //DS18B20读1字节函数
void read_temp(); //温度读取函数
void work_temp(); //温度数据处理函数
uchar data temp_data[2]={0x00,0x00};
uchar data display[5]={0x00,0x00,0x00,0x00,0x00}; //对于温度显示值值
uchar code ditab[16]={0x00,0x01,0x01,0x02,0x03,0x03,0x04,0x04,0x05,0x06,0x06,0x07,0x0数部分查表
main()
{
while(1)
{
自己添加;
}
}
void delay1(uint t)
{
for(;t>0;t--);
}
///////温度控制子函数
void reset()
{
uchar presence=1;
while(presence)
{
while(presence)
{
DQ=1;_nop_();_nop_();
DQ=0;
delay1(50);
DQ=1;
delay1(6);
presence=DQ;
}
delay1(45);
presence=~DQ;
}
DQ=1;
}
void write_byte(uchar val)
{
uchar i;
for(i=8;i>0;i--)
{
DQ=1;_nop_();_nop_();
DQ=0;_nop_();_nop_();_nop_();_nop_();_nop_();
DQ=val&0x01;
delay1(6);
val=val/2;
}
DQ=1;
_nop_();
}
uchar read_byte(void)
{
uchar i;
uchar value=0;
for(i=8;i>0;i--)
{
DQ=1;_nop_();_nop_();
value>>=1;
DQ=0;
_nop_();_nop_();_nop_();_nop_();
DQ=1;_nop_();_nop_();_nop_();_nop_();
if(DQ)value|=0x80;
delay1(6);
}
DQ=1;
return(value);
}
void read_temp()
{
reset();
write_byte(0xcc);
write_byte(0xbe);
temp_data[0]=read_byte();
temp_data[1]=read_byte();
reset();
write_byte(0xcc);
write_byte(0x44);
}
void work_temp()
{
if(temp_data[1]>127)
{
temp_data[1]=(256-temp_data[1]);
temp_data[0]=(256-temp_data[0]);
n=1; //需要前面宏定义
}
display[4]=temp_data[0]&0x0f; //低位的低4位
display[0]=ditab[display[4]]; //小数点后的数值
display[4]=((temp_data[0]&0xf0) >> 4)|((temp_data[1]&0x0f)<<4); //小数display[3]=display[4] / 100;
display[1]=display[4] % 100;
display[2]=display[1] / 10;
display[1]=display[1] % 10;
}
电路：。
