常见天线接头
EMB接头的常见种类及选用标准
EMB接头的常见种类及选用标准E MB接头是油管与油管、油管与液压元件之间的可拆式连接件，它应满足装拆方便、连接牢靠、密封可靠、外形尺寸小、通油能力大、压力损失小、加工工艺性好等要求。
1、按照按油管与管接头的连接方式，EMB接头主要有焊接式、卡套式、扩口式、扣压式等形式。
2、按照每种形式的管接头中，按接头的通路数量和方向分有直通EMB接头、直角EMB接头、三通EMB 接头等类型。
3、按照与机体的连接方式，可分为螺纹连接、法兰连接等方式。
此外，还有一些满足特殊用途的管接头。
二、常见EMB接头图文详解1、焊接式管接头图6.1所示为焊接式直通管接头，主要由接头体4、螺母2和接管l组成，在接头体和接管之间用o形密封圈3密封。
当接头体拧入机体时，采用金属垫圈或组合垫圈5实现端面密封。
接管与管路系统中的钢管用焊接连接。
焊接式管接头连接牢固、密封可靠，缺点是装配时需焊接，因而必须采用厚壁钢管，且焊接工作量大。
2、卡套式管接头图6.2所示为卡套式管接头结构。
这种管接头主要包括具有24°锥形孔的接头体4，带有尖锐内刃的卡套2，起压紧作用的压紧螺母3三个元件。
旋紧螺母3时，卡套2被推进24°锥孔，并随之变形，使卡套与接头体内锥面形成球面接触密封；同时，卡套的内刃口嵌入油管l的外壁，在外壁上压出一个环形凹槽，从而起到可靠的密封作用。
卡套式管接头具有结构简单、性能良好、质量轻、体积小、使用方便、不用焊接、钢管轴向尺寸要求不严等优点，且抗振性能好，工作压力可达31.5MPa，是液压系统中较为理想的管路连接件。
3、焊接式管接头图6.3所示为锥密封焊接式管接头结构。
这种管接头主要由接头体2、螺母4和接管5组成，除具有焊接式管接头的优点外，由于它的o形密封圈装在接管5的24°锥体上，使密封有调节的可能，密封更可靠。
工作压力为34.5MPa，工作温度为－25℃～80℃。
这种管接头的使用越来越多。
4、扩口式管接头图6.4所示是扩口式管接头结构。
馈线接头及接法
f.检查导线芯是否到位。如图所示：
14
g.把冷压管往馈线头方向挪包住铜编织层和馈线头尾部。 注意点： 推的时候不要太用力，以免把馈线头 頂出去。
15
h.用钳子把冷压管用力压紧。
16
i.将热缩管推上来。
17
j.用热烘枪把热缩管加热收缩好。
18
K.用万用表检查导线是否导通，内外有无短路。
工具：电烙铁、焊锡丝、焊膏、热风枪、尖嘴钳、冷压管压钳 剥线刀、美工刀。
2.Байду номын сангаас骤： a.
用剥线刀第一格剥去馈线的外被层、 编织层、和铝箔层，长度约为8mm。 再用剥线刀第三格剥去PE绝缘层。 长度约为5mm-6mm。
注意点：1.剥表皮的时候要转刀不要转线 2.编织层和铝箔层要一次性剥 到底，不要剥两次，不然铜丝 很细不容易断，接出来的线会 比较难看。 3.剥PE层的时候不可太用力， 以免划断内部导线。
9
c.把冷压管和热缩管套到馈线上面。
10
d.用剥线刀剥去外被层，长度约10mm。
注意点： 只剥去外被层，剥线刀捏 起来不可以太用力，不然 会把编织层切断。
11
剥好的线如图
注意点： 先套好冷压管和热缩管， 再切去外皮会比较容易。 否则铜编织层散开了， 冷压管就不太好套了。
12
e.把需要的型号的接头插上去，尾部插进铜编织层下面。 注意点： 外部的铜编织层是由很多 细铜丝组成的，要留意 不要跟里面的铜导线碰 到一起，导致短路。
常用馈线头的介绍及对比
SMA外螺纹母头 SMA外螺纹公头 SMA内螺纹母头 SMA内螺纹公头
TNC外螺纹母头 TNC外螺纹公头 TNC内螺纹母头 TNC内螺纹公头
N头外螺纹母头
常见天线接头介绍
常见天线接头介绍自从开始成为HAM，在倒腾车载苗子、手台外接天线、考虑装棒子这些问题中，常常遇到接口和馈线的选型方面的问题，特意整理了下网上淘来的这方面的介绍，供各位友台分享，希望有点帮助接头介绍接头型号说明现在我们将接头分有公头和母头公头即是“口母头即是“巧那么型号要如何组合呢，首先我们把常用的型号种类列出来：1、S L16接口；最早用于各种工程和早期的对讲机车载台中，该接口工艺简单，常用于普通的连线，优点是：结实耐用通。
2、L16接口；由SL16演变而来，该接口的防水防泄漏功能较好，现用于高端的机器中。
3、B NC接口；BNC接口又名为Q9,此接口拆装简易，现今用于监控、检测仪上等一些经常需要随时更换的设备上面。
4、TNC接口；由xx260、建伍378等年代的机器演变而来，现新出的机器已经不用了。
5、M OTO接口；是MOTOROLA公司为车载式电台设备研制的，曾流行过一个阶段，后多改为BNC接口，现仅存较老款的机器上才使用。
6、SMA接口；现阶段手持对讲机最常见的接口，已经很普遍下载（131.73 KB）2011-6-15 16:17下载（92.44 KB）2011-6-15 16:17★ ★ ★馈线常识★★★馈线参数下载（8.42 KB）2011-4-2 11:03业余操作一般限于小功率（小于100W）和低高频电压（小于1KV）。
通常不用考虑馈线的容量。
当使用功率超过100W的短波电台，则应选用较粗的馈线（例如一7）,以避免发热。
常见的同轴线有50欧、75欧、100欧三种标称阻抗。
业余通讯常用50 欧,虽然它的效率不是最高的。
在选定了馈线阻抗（50欧）以后,最关键的是选择馈线的粗细,例如50－3、50－5、50－7 等等。
通常根据期望的馈线衰耗和线路造价综合考虑。
具体的作法是这样的：1、首先估测需要的馈线长度，并结合所用频率、所处位置、天线用途（用于普通电台还是中继台）等，确定天馈系统的总增益。
常见天线接头介绍
常见天线接头介绍天线是电磁波的一种辐射和接收装置，用于将电磁波的能量从传输介质（如电缆）转化为自由空间中的辐射电磁波，或者将自由空间中的辐射电磁波转化为传输介质上的能量。
天线接头是将天线与其工作频段内的设备连接的接口，它的质量和性能直接影响着天线的工作效果。
1. SMA接头（SubMiniature version A）:SMA接头是一种小型的RF接头，常用于高频应用中，特别适用于微波领域。
它有两种形式，分别称为SMA-J（针）和SMA-K（孔）。
SMA接头的特点是接触可靠、耐腐蚀、可重复连接和可分离。
因此，在频率范围高达18GHz的应用中，SMA接头的使用非常普遍。
2.N型接头:N型接头是一种常用于射频和微波领域的接头。
它具有较大的尺寸，适用于高功率的应用。
N型接头用于频率范围从DC到11GHz的应用，常见于无线通信和广播系统中。
N型接头的特点是抗干扰性好、操作简便、连接牢固可靠。
3. BNC接头（Bayonet Neill–Concelman）:BNC接头是一种常见的低频电子信号接头，常见于低频信号传输和测试仪器中。
BNC接头使用两个固定销子进行连接，因此连接速度快、牢固可靠。
它广泛应用于电视、视频、监控和计算机网络等领域。
4. TNC接头（Threaded Neill–Concelman）:TNC接头是一种在射频和微波领域中常用的连接器。
它是BNC接头的改进型，具有类似的特点，但增加了螺纹连接机构，以提供更牢固的连接。
因此，TNC接头通常用于需要频繁连接和分离的应用中。
5. SMA-APC接头（Angle Polished Connector）:SMA-APC接头是一种应用于光纤通信领域的接头，常用于光纤设备间的连接。
它的光纤接触面经过斜面抛光，可以减少信号的反射损耗，提高光纤连接的质量。
SMA-APC接头具有精确的连接性能和稳定的连接质量，广泛应用于光纤通信系统中。
总结:天线接头是将天线与设备连接的接口，对天线的工作效果有直接影响。
天线接口标准图文对照版
无线AP、路由、网卡的天线和接口类型荟萃作者:Amic 日期:2006-04-22这里指的无线AP、路由、网卡都是指的802.11B和802.11g的设备既2.4G无线局域网所用的设备，简称无线设备，不包括GPRS、CDMA等上网设备。
一、SMA接口的天线。
图1 2 为 SMA的天线端和设备端的实拍图图3 4 为几种SMA接口的常见天线SMA的天线接口全称应为 SMA反级性公头（至于为什么这么叫我也不知道反正天线厂家的订单上是这么写的，E文是 SMA RP M) 就是天线接头是内部有螺纹的里面触点是针（无线设备一端是外部有螺纹里面触点是管）这种接口的无线设备是最最普及的 70% 以上的AP、无线路由和90%以上的PCI接口的无线网卡都是采用这个接口这个接口大小适中手持对讲机等设备也有不少是这个类型但里面的针和管却与无线设备相反的。
采用这个接口的无线AP和无线路由包括了大部分的民用设备。
TP-LINK、 DLINK、西门子、美国网件、COREGA、鹰泰、贝尔金等等品牌只要是天线可拆卸的基本上都用的这个接口。
图4 最上面的天线是PCI网卡和少数AP用的是2dbi的中间的是WET11用的最下边是是西门子2624用的后二个可能是增益略大没查到资料SMA的天线接口就应该是SMA，SMA和RP-SMA不同的。
SMA分为很多种，极性方面的差异一个叫“SMA”，另一个叫“RP-SMA”，他们之间的差别就是：标准的SMA是：“外螺纹＋孔”、“内螺纹＋针”RP-SMA是：“外螺纹＋针”、“内螺纹＋孔RP-SMA 还有西门子的2624 ，LINKSYS的WET11，其实真的有高人把市面上的常见的AP的天线接口都列出来，才是真正造福大家的。
我说的SMA天线接口只是泛指。
因为我单位的 350M的集群手台就是标准的SMA接口的。
二、TNC接口的天线。
图1 2 是天线和设备的实拍图图3 4 是常见的一种TNC接口的天线和 CISOC的备件：5dbi、 9dbi进口增益天线TNC的天线接口全称应为 TNC反级性公头英文是 TNC RP M ，比SMA要粗些，天线接头的外部与内部触点之间有一层金属屏蔽最典型的就是网络的老大CISCO和它的子品牌LINKSYS的绝大多数无线设备用这种接口目前发现例外的是二种无线网桥 WET11和WMP54G 它们是SMA的。
馈线接头(连接器)和转换头(转接器)的命名方式

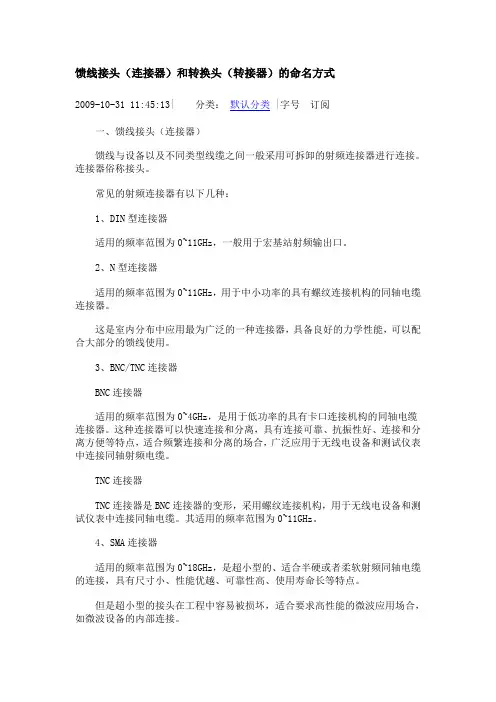

馈线接头（连接器）和转换头（转接器）的命名方式2009-10-31 11:45:13| 分类：默认分类 |字号订阅一、馈线接头（连接器）馈线与设备以及不同类型线缆之间一般采用可拆卸的射频连接器进行连接。
连接器俗称接头。
常见的射频连接器有以下几种：1、DIN型连接器适用的频率范围为0~11GHz，一般用于宏基站射频输出口。
2、N型连接器适用的频率范围为0~11GHz，用于中小功率的具有螺纹连接机构的同轴电缆连接器。
这是室内分布中应用最为广泛的一种连接器，具备良好的力学性能，可以配合大部分的馈线使用。
3、BNC/TNC连接器BNC连接器适用的频率范围为0~4GHz，是用于低功率的具有卡口连接机构的同轴电缆连接器。
这种连接器可以快速连接和分离，具有连接可靠、抗振性好、连接和分离方便等特点，适合频繁连接和分离的场合，广泛应用于无线电设备和测试仪表中连接同轴射频电缆。
TNC连接器TNC连接器是BNC连接器的变形，采用螺纹连接机构，用于无线电设备和测试仪表中连接同轴电缆。
其适用的频率范围为0~11GHz。
4、SMA连接器适用的频率范围为0~18GHz，是超小型的、适合半硬或者柔软射频同轴电缆的连接，具有尺寸小、性能优越、可靠性高、使用寿命长等特点。
但是超小型的接头在工程中容易被损坏，适合要求高性能的微波应用场合，如微波设备的内部连接。
5、反型连接器通常是一对连接器：公连接器采用内螺纹联接，母连接器采用外螺纹联接，但有些连接器与之相反，即公连接器采用外螺纹联接，母连接器采用内螺纹联接，这些都统称为反型连接器。
例如某些WLAN的AP设备的外接天线接口就采用了反型SMA连接器。
实例图片：二、转换头（转接器）===我们常用的1/2馈线头即为N型J头，又称N-J头而室分中常用的7/8头为DIN-NJ头，即接馈线端为DIN大小、输出端为NJ 头的馈线头应该是1/2"DIN型公头，分开说的，前面说馈线端，后面N和DIN说头DIN头是用来接基站的，耦合基站的时候用；N头是室分的。
几种常见的尾纤接头
几种常见的尾纤接头
LC就是路由器常用的SFP模块（MINI-GBIC）所使用的连接器，一般路由器或交换机上看到。
FC（圆头）一端插ODF架，在ODU上都是用FC头的，SC（方头）一端接设备的GBIC模块。
SC（方头，比较大的）接GBIC模块,另一头LC（方头，比较小的）接SFP（MINI-GBIC）模块。
对于10Base-F连接来说，连接器通常是ST类型，另一端FC连的是ODF架。
MT-RJ 光纤连接器：
其将两路光源集合到单一的光纤中，实质上减少了连接器的端口数。
把收、发两根线集成到一根线中。
SFP：
Small Form-Factor Pluggable的缩写，可以简单的理解为GBIC的升级版本。
SFP模块体积比GBIC模块减少一半，可以在相同的面板上配置多出一倍以上的端口数量。
SFP模块的其他功能基本和GBIC一致。
有些交换机厂商称SFP模块为小型化GBIC（MINI-GBIC）,支持SX、LX、TX、LH，走1000M。
基本上SFP模块是用LC接口的，而GBIC模块是用SC接口的。
SC是方头（插到其他的终端设备上）的，FC是圆头的（插在ODF架上）。
天馈线连接示意图
1/2"DIN型公头
1/2"N型公头 新增1/2馈线
1/2"N型母头
1/2"N型公头
1/2"DIN型公头
1/2"N型公头
1/2"N型母头
避雷器
7/8"N型母连 接头
7/8"DIN型母 连接头 新增1/2馈线
机架
工程名称 三 二 一 设 审 审 审 计 设计阶段 单位比例
一阶段 mm
广东省电信规划设计院有限公司
基站天馈线连接示意图
出图日期 2008.09.05 绘 图
郑旭升
图
号
天线
1/2"DIN型公头
1/2"DIN型公头 新增1/2馈线
1/2"DIN型母头
1/2"DIN型公头
1/2"DIN型公头
ቤተ መጻሕፍቲ ባይዱ1/2"DIN型公头
1/2"DIN型母头
避雷器
7/8"DIN型母 连接头
7/8"DIN型母 连接头 新增1/2馈线
机架
工程名称 三 二 一 设 审 审 审 计 设计阶段 单位比例
一阶段 mm
广东省电信规划设计院有限公司
基站天馈线连接示意图
出图日期 2008.09.05 绘 图
郑旭升
图
号
通信工程类常用接头馈缆及无源器件类型
接75欧姆中继线缆
SMB
接75欧姆中继线缆
SMA
用于微波设备和数字通信设备的射频回路射频同轴电缆或微带。
二、无源器件
类型
型号
用途
对应外观图
射频
类
腔体功分器
一种将一路输出信号能量分成两路或多路输出的器件。
耦合器
是一种将输入信号的能量通过电场、磁场耦合分配出来一部分成为耦合端输出，剩余部分成为输出端输出，以完成功率分配的元件。
通信工程类常用器件
一、射频接头
类型
型号
用途
对应外观图
馈线接头
9-NJ
普通9D馈线接头
N-1/2J
普通1/2馈线接头。
N-7/8J
普通7/8馈线接头
7/16-J1/2
普通7/16接头，用于1/2馈线，一般为7/16DIN型公头。
馈线接头
N-1/2JW
普通1/2馈线直角弯接头。
转接头
N-JJ
用于N型对接
信号插入器
作用是将不同频段的信号，按照一定方向传输。
双工器
光器件
光法兰
光分路器
跳纤
（APC/PC）
二、馈缆
类型
型号
用途
对应外观图
馈缆
FB-7D馈缆
FB-9D馈缆
1/2馈缆
7/8馈缆
5/4
13/8
3dB电桥
作为功率合成器使用时，两路输入信号接入互为隔离端口．如作为两路输出，不考虑损耗，则输入信号功率之和平分于两输出口。
衰减器
主要用于检测系统中控制微波信号传输能量、消耗超额能量，因而扩展信号测量的动态范围，诸如功率计，频谱分析仪，放大器，接收器等。
TNC天线和设备接口
TNC天线和设备接口2008/05 01信号强度不足会造成无线网络性能大大下降甚至无法使用，虽然我们可以通过一定的设置优化(见无线网络设置与安全)，但要从根本上解决，就需要为相应的无线网络设备，包括无线AP、无线路由器甚至无线网卡，加装高增益天线了。
目前大部分的无线网络设备均有相应的天线扩充接口，通过附加合适规格的天线，可以使信号强度成倍地增加。
当然，在信号强度增加的同时更不能忽略无线网络的安全。
注 : 本文涉及的无线网络设备指用于802.11 B/G等2.4G无线局域网的设备，不涉及如GPRS、CDMA等无线上网方面的情况。
SMA与RP-SMASMA的天线接口全称应为SMA反极公头(SMA RP M)，其具体特征为，天线接头内部螺纹，针式接头，对应SMA接口的无线设备最常见，大部分的无线AP/路由器包括无线网卡使用这种接口，涉及品牌包括NetGear、SMA天线与设备接口而RP-SMA天线接口则与SMA正好相反，即无线设备端为外部有螺纹，针式接头，天线接头则为外部螺纹，管式接头。
TNC与RP-TNCTNC的天线接口全称应为TNC反极公头(TNC RP M) ，这种接口比SMA要粗些。
其具体特征为针式接头，天线接头的外部与内部触点之间有金属屏蔽层，如CISCO和它的子品牌LINKSYS的绝大多数无线设备用这种接口。
TNC天线和设备接口至于RP-TNC接头，则同RP-SMA类似，采用管式接头的设计SMA与TNC接口间的转换大家可能还见过这样的接口，就是RP-SMA和RP-TNC，其实这也很好理解，就是都反着。
譬如标准的SMA是：外螺纹＋孔、内螺纹＋针，而RP-SMA就是外螺纹＋针、内螺纹＋孔如果您的无线设备与天线之间接口不匹配，比如说无线设备采用SMA标准而天线采用TNC标准，也可以通过使用转接头或转接线的方式连接。
只要注意不要买错就行。
LINKSYS WRT54G 54M无线路由器 216M CPU 16M DDR内存yesdong(23:55:46):哦！yesdong(23:55:56):这个是TNC接口的天线yesdong(23:56:02):不用买底座都可以了qiulihe(23:56:46):我是想延长点，放到窗外去，可以吗yesdong(23:57:02):我这里没有TNC的延长哦yesdong(23:57:26):这个延长线是tnc天线转为sma接口的延长先确定无线AP（无线路由器、无线网桥）天线可以拆下2、有磁铁吸盘和3米馈线；天线全长38CM、可拆卸；接口为：SMA（内螺纹有孔）接口图：3、参考：SMA接头适合SMC,TPLINK,DLINK、华硕、netgear/网件等品牌无线AP和无线路由器、无线中继器、无线网桥。
常见天线接头介绍
常见天线接头介绍天线接头是指用于连接或分离天线与其他设备之间的接口连接器。
它们允许天线与收发器、调谐器或其他设备之间进行电信号的传递和转换。
在无线通信系统中，天线接头的选择十分重要，因为它们直接影响到信号的质量和传输效率。
下面是一些常见的天线接头的介绍。
1. SMA接头（SubMiniature version A）：SMA接头是一种常用的RF（射频）连接器。
它具有一个内螺纹和一个外螺纹，用于连接相同类型的连接器。
SMA接头适用于频率范围从DC到18 GHz的应用，常见于Wi-Fi路由器、无线电设备和天线之间的连接。
2. BNC接头（Bayonet Neill-Concelman）：BNC接头是一种常见的同轴电缆连接器，可用于频率范围从DC到4 GHz的应用。
它采用扭转锁定机制，方便拧紧和拆卸。
BNC接头广泛应用于视频监控、电子测试设备和通信系统中。
3. N接头（Type N）：N接头是一种大型的同轴电缆连接器，适用于高频率和高功率应用。
N接头适用于频率范围从DC到11 GHz的应用，广泛应用于雷达系统、射频测试设备和卫星通信系统。
4. TNC接头（Threaded Neill-Concelman）：TNC接头是BNC接头的改进版，具有内螺纹和外螺纹，适用于频率范围从DC到11 GHz的应用。
TNC接头的锁定机制更加可靠，常见于天线和无线设备之间的连接。
5. SMB接头（SubMiniature version B）：SMB接头是一种小型的同轴连接器，适用于频率范围从DC到4 GHz的应用。
SMB接头采用快速连接和释放机制，广泛应用于电子设备和通信系统中。
6. MCX接头（Micro Coaxial Connector）：MCX接头是一种微型同轴连接器，适用于频率范围从DC到6 GHz的应用。
它具有小体积和高频率特性，广泛应用于移动通信设备和卫星导航系统。
7. RP-SMA接头（Reverse Polarity SMA）：RP-SMA接头是SMA接头的反极性版本，内螺纹和外螺纹方向相反。
常用SMA接头课件
通信行业
随着5G、6G等通信技术的发展， SMA接头将在基站、路由器等通 信设备中发挥重要作用，保障高速 数据传输的稳定性和可靠性。
工业自动化
在工业自动化领域，SMA接头将广 泛应用于机器人、自动化生产线等 设备的连接，提高生产效率和设备 可靠性。
SMA接头未来的发展方向与挑战
其他行业的应用
总结词
多领域应用，通用性强
详细描述
除上述行业外，SMA接头还广泛应用于军事、航空航天、科研等领域。由于其通用性强、性能稳定， SMA接头能够满足各种复杂环境下的连接需求。
04
SMA接头的安装与维护
SMA接头的安装步骤
准备工具与材料
准备SMA接头、扳手、螺丝 刀、绝缘胶带等必要的工具 和材料。
及时处理。
定期清洁SMA接头，去 除污垢和杂质，保持干
净整洁。
如发现SMA接头损坏， 应及时更换，避免影响
信号传输。
在不使用时，将SMA接 头存放在干燥、无尘的 地方，避免阳光直射。
SMA接头常见问题及解决方案
信号传输不良
可能是由于SMA接头松动或损 坏导致，需要重新拧紧或更换
接头。
接触不良
可能是由于SMA接头的接触面 有污垢或杂质，需要清洁接触 面。
常用SMA接头课件
目录
• SMA接头概述 • SMA接头类型与规格 • SMA接头的应用场景 • SMA接头的安装与维护 • SMA接头的发展趋势与未来展望
01
SMA接头概述
SMA接头的定义
01
SMA接头的全称是SubMiniature version A，是一种常用于无线电 设备的小型化射频连接器。
降低成本和提高性价比。
天线金属弹片压接方法
天线金属弹片压接方法
天线金属弹片压接方法包括以下步骤：
1. 准备工具和材料：准备压接工具、天线金属弹片、连接器等所需材料。
2. 检查弹片和连接器：确保弹片和连接器没有损坏或缺陷，并确保它们匹配。
3. 清洁弹片和连接器：使用适当的清洁剂清洁弹片和连接器，以确保它们干净且无残留物。
4. 放置弹片：将天线金属弹片放置在连接器上，确保它们正确对齐。
5. 施加压力：使用压接工具对弹片施加适当的压力，使其与连接器紧密接触。
6. 检查压接质量：检查压接后的质量，确保弹片和连接器紧密接触且没有松动。
7. 完成压接：如果一切正常，则完成压接过程。
需要注意的是，压接过程中要避免过度施加压力或施加不均匀的压力，这可能会导致弹片或连接器损坏。
此外，为了确保良好的电气性能，建议在压接后进行测试和验证。
常见的天线连接器
常见的天线连接器同轴连接器的基本结构包括:中心导体(阳性或阴性的中心接触件); 内导体外的介电材料,或称为绝缘体;最外面是外接触件,该部分起着如同轴电缆外屏蔽层一样的作用, 即传输信号、作为屏蔽或电路的接地元件。
同轴连接器主要分为:SMA、 SMB、BNC、TNC、SMC、N型、BMA等。
一、射频同轴连接器常识Male:公接头,螺纹在内,里面是针，有时也称“J”口。
如 TNC(M) Female:母接头,螺纹在外,里面是一个洞，有时也称“K”口。
如SMA(F)RP:Reverse Polarity的意思,就是头和里面的针是相反的。
Bulkhead:就是可锁螺丝在板子上的接头含华司,螺冒及挡墙(如SMA FEMALE BULKHEAD)，一般用于板卡PCB:就是有脚,可以焊接在板子上的接头。
(如SMA FEMAL PCN )。
Panel:是有螺丝孔,可用螺丝锁在板子上的接头。
(如SMA PANEL MOUNT)通常有4孔跟2孔之分。
二、描述射频接头常用的要素1、接头类型: SMA、SMB、BNC、TNC、SMC、N型、BMA等2、特性阻抗:50欧姆标50或50不标,75欧姆标753、接触键方式:公头,母头4、外壳形式:直式:不标;弯式:W5、安装形式:法兰盘:F 螺母:Y 焊接:H6、接线种类:适配的电缆型号,内径外径的要求等7、衰减:对应不同频段的射频信号通过引起的信号强度衰减8、螺纹类型:外螺纹、内螺纹备注:通常设备侧接头都为母头外螺纹,线缆侧的多为公头内螺纹。
三、常见传输线缆接头从馈线的效果考虑，当然是越粗越好。
但是，越粗必然越贵，接插件的价格也不菲，处理起来更加麻烦。
所以，选择馈线，“合适”就可以了。
3.1、SMASMA系列连接器是一种应用广泛的小型螺纹连接的同轴连接器，寿命长，性能优越、可靠性高，广泛用于微波设备和数字通信设备的射频回路射频同轴电缆或微带。
在无线设备上常用于单板上的GPS时钟接口及基站射频模块的测试口。
常见天线接头
接头型号说明
现在我们将接头分有公头和母头
公头即是“ J” 口
母头即是“ K” 口
那么型号要如何组合呢，首先我们把常用的型号种类列出来：
1、SL16接口；最早用于各种工程和早期的对讲机车载台中，该接口工艺简单，常用于
普通的连线，优点是：结实耐用通。
2、L16接口；由SL16演变而来，该接口的防水防泄漏功能较好，现用于高端的机器中。
3、BNC接口；BNC接口又名为Q9,此接口拆装简易，现今用于监控、检测仪上等一些经常需要随时更换的设备上面。
4、T NC接口；由马兰士260、建伍378等年代的机器演变而来，现新出的机器已经不用了。
5、M OT（接口；是MOTOROL公司为车载式电台设备研制的，曾流行过一个阶段，后多改为BNC接口，现仅存较老款的机器上才使用。
6、SMA接口；现阶段手持对讲机最常见的接口，已经很普遍。
SMA公头
欢迎您的下载，
资料仅供参考!
致力为企业和个人提供合同协议，策划案计划书，学习资料等等
打造全网一站式需求。
无线网络知识-04 天线常用接头类型
&4天线常用接头本文的无线AP、路由、网卡都是指的802.11B和802.11g的设备既2.4G无线局域网所用的设备，简称无线设备，不包括GPRS、CDMA等上网设备。
4.1SMA接口图1、2为SMA的天线端和设备端的实拍图，图3为几种SMA接口的常见天线。
图表1SMA天线端接口图表2SMA设备端接口图表3SMA常见接头SMA的天线接口全称应为SMA反级性公头（至于为什么这么叫，我也不知道反正天线厂家的订单上是这么写的，E文是SMA RP M)，就是天线接头是内部有螺纹的，里面触点是针（无线设备一端是外部有螺纹里面触点是管）。
这种接口的无线设备是最最普及的70%以上的AP、无线路由和90%以上的PCI接口的无线网卡都是采用这个接口，这个接口大小适中，手持对讲机等设备也有不少是这个类型，但里面的针和管却与无线设备相反的。
采用这个接口的无线AP和无线路由包括了大部分的民用设备。
TP-LINK、DLINK、西门子、美国网件、COREGA、鹰泰、贝尔金等等品牌,只要是天线可拆卸的,基本上都用的这个接口。
图4最上面的天线是PCI网卡和少数AP用的是2dbi的,中间的是WET11用的,最下边是是西门子2624用的。
后二个可能是增益略大，没查到资料。
SMA的天线接口就应该是SMA，SMA和RP-SMA不同的。
SMA分为很多种，极性方面的差异一个叫“SMA”，另一个叫“RP-SMA”，他们之间的差别就是：标准的SMA是：“外螺纹＋孔”、“内螺纹＋针”RP-SMA是：“外螺纹＋针”、“内螺纹＋孔"RP-SMA还有西门子的2624，LINKSYS的WET11，其实真的有高人把市面上的常见的AP的天线接口都列出来，才是真正造福大家的。
我说的SMA天线接口只是泛指。
因为我单位的350M的集群手台就是标准的SMA接口的。
4.2TNC接口图4、5是天线和设备的实拍图，图6是常见的一种TNC接口的天线和CISOC的备件：5dbi、9dbi进口增益天线图表4TNC天线端接口图表5TNC设备端接口图表6TNC接口天线TNC的天线接口全称应为TNC反级性公头，英文是TNC RP M，比SMA要粗些，天线接头的外部与内部触点之间有一层金属屏蔽。
把天线接到地线上
把天线接到地线上在通信领域中，天线是连接无线设备和电子设备之间的桥梁，它具有传输无线信号的作用。
天线设计的原理为利用电波在空间中传播的特性，在设计过程中需要考虑一系列的因素，如天线的型号、频率、方向性和功率等。
然而，有时候在一些特殊的情况下，需要将天线接到地线上，以满足一些特殊的发射要求。
在这种情况下，需要注意天线接地的方式和方法，确保连接符合要求，不影响天线的工作效果，达到预期的通信效果。
在天线和地线之间建立连接，需要考虑一些因素，如电流、电压、电导率和电阻等。
为了保证连接质量的稳定和可靠，通常采用焊接和螺旋连接的方法，可以使电路连接更加牢固，不会因为外界干扰、震动或温度变化等问题而失去连接。
各种天线接地的方法在不同的天线类型和应用环境下，需要采用不同的接地方法。
以下列举一些常见的天线接地方法：1. 正确地接地天线大多数地面天线都可以通过正确地接地来提高天线的效果。
首先应该确保天线接地引线和自己的电气地是连接在一起；其次，应该确保把地线接到地面。
请注意，当地线不能直接到达大地，例如在建筑物中时，一个接地带可以安装。
2. 基于电容的接地如果实际接地不可行，可以考虑一种叫做电容接地的方式。
这种方法将电路的一部分放在地面上，利用电容的作用作为地面的替代品。
这种方法通常需要特殊的装置，以确保稳定性和可靠性。
3. 利用金属突起物接地在某些情况下，采用金属突起物作为天线接地的方式，可以有效地提高地面的传输效果。
这种方法的原理是在天线周围放置金属罩，使电流更容易流向地面。
这种方法需要考虑耐久性和使用场合，通常用于频繁更换天线的场所。
4. 利用壁型天线接地在各种环境中，壁型天线都具有很好的传输效果。
这种天线一般放置在建筑物表面，直接利用建筑物的墙壁传输信号。
壁型天线通常采用地震等突起物作为接地方式，可以确保接地质量的稳定和可靠性。
这种天线需要考虑安全性和外观美观性。
总结天线连接地线是一种特殊的通信方式，它可以有效地提高接收和传输能力，通常采用焊接和螺旋连接的方式，可以使电路连接更加牢固和稳定。
天线与馈线的连接
天线与馈线的连接天线与馈线的连接，是安装天线时十分重要的问题。
若连接不正确，将直接影响接收效果。
其连接方式，取决于天线中有源振子的形状和馈线的种类。
一般常用的有下列情况。
1、天线的有源振子为半波折合振子（阻抗300Ω）连接馈线采用300Ω扁平馈线时，其连接方式最简单，即将馈线的两根导线分别接在有源振子中间开口处即可，如图1所示。
如果采用75Ω同轴电缆作连接馈线，其连接方式需要把半波折合振子333Ω阻抗变换与同轴电缆75Ω匹配。
方法是载取1/2波长的同轴电缆制作成U 型变换器，如图2所示。
先将1/2λ的同轴电缆中间芯线的两端，接在半波折合振子天线的开口处，其外层屏蔽网相连；主馈线的芯线接天线开口处的任一端，其屏蔽网连接U形变换器的屏蔽网。
2、天线的有源振子为半波振子（阻抗75Ω）当馈线采用300Ω扁平馈线时，需进行阻抗变换，方法是用1/4波长的扁平馈线两根制成阻抗变换器，接法如图3所示。
当馈线采用75Ω同轴电缆时，就只需要进行平衡－不平衡转换，可采用75Ω同轴线作U形变换器，接法如图4所示。
取一根1/2λ的同轴电缆，将两端接于天线开口处并将外层相连好；再在U形变换器1/4λ处截断，其主馈线的芯线接在1/4λ处的同轴线芯线，其外层屏蔽线接在3/4λ处的同轴线芯线。
此外，还可用双孔磁心制作。
其制作方法见图5(a)、(b)所示。
双孔磁心阻抗变换器的突出优点是体积小频带宽，缺点是抗干扰能力与选择性差。
天线与馈线匹配中的平衡与不平衡变换很多天线如半波振子天线、折合振子天线、环行天线等都是平衡馈电的，它们都有两个馈电点，它们都有个特点：两个馈电点的信号电压（或电流）的相位是互为反相的。
而主馈电缆常常都是用同轴电缆，同轴电缆属于不平衡（不对称）馈线，其内导体是馈电点，而外导体是地线点，不参与馈电。
所以就算天线的特性租抗与同轴电缆相同也不能直接连接，否则，会破坏天线的对称性，使天线两臂上的电流大小不等，这种不平衡性会改变天线的方向图，使之成为不对称的方向图，从而使馈线可能接收到各种干扰波和使馈线与天线失配。
