燃机填空题 (213)

燃机填空题 (213)

填空题1.燃气透平进气温度是指(第一级喷嘴后缘平面处)的燃气平均滞止温度。

2.燃机进气滤网三个压差开关中有两个或两个以上动作时机组则(自动停机)。

3.燃机正常运行中透平静叶除了承受热应力之外,还承受(静叶前后烟气压力差引起的压力)。

4.燃气轮机整个机组及燃料控制阀组件布置在(燃机罩壳)内。

5.燃气轮机转子采用(中心拉杆)叠盘式,端面齿传扭。

6.燃气轮机燃料控制阀组件由(紧急关断阀)、扩散、预混和值班气调节阀组成,并通过分配歧管连接到燃烧器,在启动中接近额定转速时由(扩散)向预混切换,值班气作为预混燃烧的稳定气源使用。

7.燃气轮机在压气机上有抽气口,把抽取的空气通过管道引入(透平持环)与透平缸的腔室中,为透平静叶提供稳定的(冷却气源)。

8.燃气轮机的压气机的进口导叶、前几级静叶及前几级动叶表面均涂有涂层,以防止(叶片冲蚀、积垢)。

9.题目:由于工作环境的影响,环境中的(漂浮物)通过进气系统的过滤气进入通流通道中,在叶片的表面形成积垢,当积垢达到一定程度时,不但严重地影响叶片的寿命,还对(机组联合效率)产生不利的影响。

10.SIEMENS、GE、三菱的机组均配置了水洗设备,定期对(压气机叶片)进行清洗。

11.燃机压气机的清洗分为(在线水洗)与离线水洗两种方式。

12.燃机压气机清洗的时间间隔通常情况下根据机组的性能损失来判断。

在机组(满负荷)以及部分负荷运行时均可进行压气机清洗。

在(停机后的清洗)可取得更好的清洗效果。

13.调节燃气轮机进口(可调导叶)能保证机组的排气温度维持不变,且输出功率维持在较高的范围内。

14.大型燃气-蒸汽循环发电机组的燃气轮机燃烧器采用(低NOx技术)。

15.燃气轮机压气机通过(进口导叶角度)的调节,可以有效地保证机组在低负荷运行时排气温度没有明显变化,同时也保证了机组效率。

16.燃气轮机的透平叶片表面涂上陶瓷涂层,在前几级叶片上还通过激光穿孔技术在叶片表面通过特殊的工艺,使从压气机过来的气体通过叶片表面的孔,在叶片表面形成(气体保护膜)。

网络安全多选

网络安全多选

网络安全多选《中华人民共和国网络安全法》中,建设关键信息基础设施应当确保其具有支持业务稳定、持续运行的性能,并保证安全技术措施()。

同步规划(正确答案)同步设计同步建设(正确答案)同步使用(正确答案)《中华人民共和国网络安全法》中,建设、运营网络或者通过网络提供服务,应当依照法律、行政法规的规定和国家标准的强制性要求,采取技术措施和其他必要措施,保障网络安全、稳定运行,有效应对网络安全事件,防范网络违法犯罪活动,维护网络数据的()。

完整性(正确答案)规范性保密性(正确答案)可用性(正确答案)《中华人民共和国网络安全法》中,国家坚持网络安全与信息化发展并重,遵循()、确保安全的方针,推进网络基础设施建设和互联互通,鼓励网络技术创新和应用,支持培养网络安全人才,建立健全网络安全保障体系,提高网络安全保护能力。

积极利用(正确答案)科学发展(正确答案)安全防护依法管理(正确答案)国家采取措施,监测、防御、处置来源于中华人民共和国境内外的网络安全风险和威胁,保护关键信息基础设施免受(),依法惩治网络违法犯罪活动,维护网络空间安全和秩序。

攻击(正确答案)侵入(正确答案)干扰(正确答案)破坏(正确答案)国家积极开展()等方面的国际交流与合作,推动构建和平、安全、开放、合作的网络空间,建立多边、民主、透明的网络治理体系。

网络空间治理(正确答案)网络技术研发(正确答案)网络标准制定(正确答案)打击网络违法犯罪(正确答案)《中华人民共和国网络安全法》中,网络运营者不得()其收集的个人信息;未经被收集者同意,不得向他人提供个人信息。

但是,经过处理无法识别特定个人且不能复原的除外。

复制篡改(正确答案)毁损(正确答案)泄露(正确答案)《中华人民共和国网络安全法》中,网络运营者收集、使用个人信息,应当公开收集、使用规则,明示收集、使用信息的(),并经被收集者同意。

目的(正确答案)方式(正确答案)期限范围(正确答案)《中华人民共和国网络安全法》中,任何个人和组织使用网络应当(),不得危害网络安全,不得利用网络从事危害国家安全、荣誉和利益,煽动颠覆国家政权、推翻社会主义制度,煽动分裂国家、破坏国家统一,宣扬恐怖主义、极端主义,宣扬民族仇恨、民族歧视,传播暴力、淫秽色情信息,编造、传播虚假信息扰乱经济秩序和社会秩序,以及侵害他人名誉、隐私、知识产权和其他合法权益等活动。

燃机考试题目及答案

燃机考试题目及答案

燃机考试题目一、填空题(35分,一空1分)1、CO2灭火系统是在保护区域内发生火灾时(温感:负荷间385℃,辅机间163℃,轮机间316℃)自动喷射CO2灭火(一分钟)并保持一定时间(40-60分钟)足够浓度以防再次起火。

2、燃机正常停机的逻辑代码L94X,手动紧急停机的逻辑代码L5EX,保护停机的逻辑代码L4T。

3、电机转速对应的轴承振动允许范围3000RPM 0.05mm,1500RPM 0.085mm,1000RPM 0.10mm。

4、电机定子线圈绝缘等级为B级允许的温度是130℃,F级允许的温度是155℃。

5、深南电#1机monitoring画面中,DWATT、CTIM、IST、gsd2分别表示有功功率、压气机进气温度、定子电流、#2燃气过滤器压差,各自的数值大约为108MW、20℃、4500Amps、0.28kg/cm2。

6、发电机的型号:QFR-135-2,额定输出功率:135MW,额定电压:13.8KV,额定电流:6645A。

7、深南电#1燃机VGC1后的压力15.1bar,VGC2后的压力12.5bar,VGC3后的压力11.8bar。

8、深南电辅机间巡检需要抄的数据有油位、滑油压力、滑油滤压差、液压油压力、液压油滤压差。

9、深南电离线水洗画面中,WW Ready to Start的三个条件是透平转速在14HR、主控制启动允许、高盘模式被选。

10、20VG-3代表气体燃料清吹阀阀间放散电磁阀。

二、简答题(45分,一题15分)1、辅机间正常运行时巡检和盘车时巡检有区别?2、燃机启动前都需要做哪些准备?3、燃机控制室内都有哪些设备?(副值、巡检答)4、简述燃机禁止启动的条件。

(主值答)1.1、启动前盘车运行不正常。

1.2 DCS系统不能用于监视和操作。

1.3 液压油系统运行不正常。

1.4 主要测量元件不能正常投入,或测点故障。

如排气温度、振动、天然气压力等等。

1.5 一台滑油泵故障不能投运或直流滑油泵故障不能备用。

6FA燃机题解析

6FA燃机题解析

1、6FA燃机型号为( PG6111FA ),额定功率(标准工况)为( 75870KW ) ,本地实际功率为( 73640 ) KW,单机发电效率为( 43.95% ) ,控制系统为( MK VIe ) 。

★★2、6FA型燃气轮机压气机压比为( 15.8 ) ,压气机级数为( 18 ) 级。

★★3、6FA型燃气轮机燃烧室有( 6 ) 个,点火装置有( 2 ) 个,分别在( 6FA、#5 ) 燃烧室,火焰监测器有( 4 ) 个,分别在( 1、2、6 ) 燃烧室。

为防止火花塞烧坏,在燃机启动前应对其进行( 伸缩灵活) 的检查。

★★4、滑油泵有( 3 )个,其中交流滑油泵工作压力为( 5.3 )bar,事故滑油泵工作压力为( 2.5 )bar。

★★5、液压油泵工作压力为( 82.7 )bar,液压油压力低于(74 )bar报警。

★★6、滑油压力低报警开关63QA-2动作值为(3.45 )bar,滑油母管压力开关63QT-2A/2B动作值为(0.55 )bar,三只压力开关经逻辑三选二后,满足条件,机组跳闸。

★★★7、自动停机条件中有滑油箱真空度降低到(10±0.5mbar(4±0.2inH20)),或除雾器压差大于(78.4 )mbar。

★★★8、6FA燃机机组振动报警值为(12.7 )mm/s,跳闸值为(25.4 )mm/s。

★★9、润滑油过滤器压差(≥1.05bar )报警,液压油过滤器压差(≥4.22bar )报警。

★★★10、6FA燃机辅助转动设备有(88QA1、2 )、(88QE )、(88HQ1、2 )、(88QV1、2 )、(88BT1、2 )、(88TK1、2 )、(88B1、2 )、(T88BN1、2 )、(88BL1、2)、(88VL1、2 )、(88VG1、2)、(88GV1、2 )、(88TG )。

★★11、6FA燃机88BN作用是( 冷却2#轴承工作温度)。

7-燃气轮机控制系统

7-燃气轮机控制系统

(一)燃料分解器(Fuel Splitter)
为适应液\气混合燃料运 行,计算机控制算法把FSR 分解为FSR1(液体燃料行程 基准)和FSR2(气体燃料行 程基准)两部分,并保持 FSR1+FSR2=FSR。右图为 燃料分解器算法示意图。
13
二、液体燃料控制
“硬件表决”将三个 控制器输出的电信号通过 伺服阀线圈的磁场叠加起 来,相当于受三个控制输 出的平均值。
当电枢铁芯带动喷射 管左偏滑阀左端油压高于 右端,滑阀右移,喷射管 在反馈弹簧力作用下回到 中间位置,滑阀两端压力 相等,但滑阀已在偏右位 置,高压油进入液压执行 器左端,推动活塞右移。
三、气体燃料控制
气体燃料控制包括两个控制回路(1)由TNH到速比/ 截止阀的控制回路;(2)由FSR2到控制阀的控制回路。
二、IGV控制原理
温控基准只有在全速空载α>57°之后才起作用。
11
第四节 燃气轮机的燃料控制系统
燃料控制系统是指使用双燃料的燃气轮机对液体和气 体两种不同燃料的选择、转换控制以及混合比例的计算和 流量的控制。
一、燃料控制系统
在Mark-V主控系统中最终确定的是燃料行程基准FSR 输出量。
燃气轮机运行时可以采用其中一种燃料也可以采用气\ 液混合燃料,因而燃料控制系统还应包括把总燃料消耗率 分解为两种燃料的适当比例。
燃气轮机控制系统分为4个功能子系统: 1、主控制系统 2、顺序控制系统 3、保护系统 4、电源系统
完成4项基本控制: 1、设定启动和正常的燃料极限 2、控制燃机转子的加速 3、控制燃机转子的转速 4、限制燃机的透平进口的温度
第一节 燃机的主控系统
一、启动控制开始直到启动程 序完成这一过程燃油量Gf。

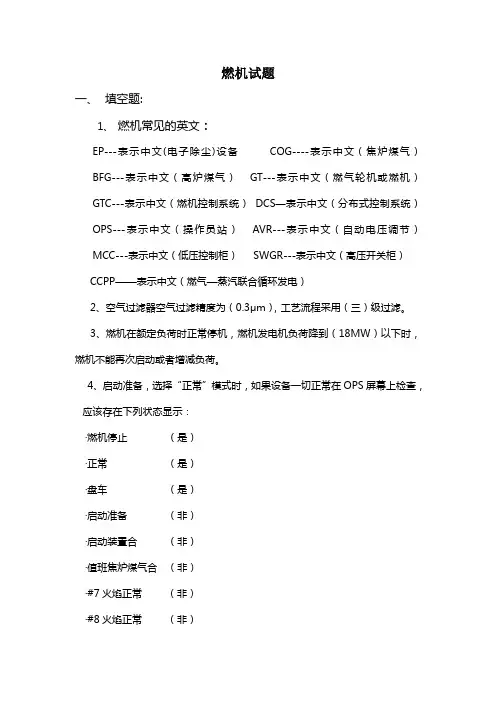

燃机考试试题(桂凌峰)

燃机考试试题(桂凌峰)

燃机试题一、填空题:1、燃机常见的英文:EP---表示中文(电子除尘)设备 COG----表示中文(焦炉煤气)BFG---表示中文(高炉煤气)GT---表示中文(燃气轮机或燃机)GTC---表示中文(燃机控制系统) DCS—表示中文(分布式控制系统)OPS---表示中文(操作员站)AVR---表示中文(自动电压调节)MCC---表示中文(低压控制柜) SWGR---表示中文(高压开关柜)CCPP——表示中文(燃气—蒸汽联合循环发电)2、空气过滤器空气过滤精度为(0.3μm),工艺流程采用(三)级过滤。

3、燃机在额定负荷时正常停机,燃机发电机负荷降到(18MW)以下时,燃机不能再次启动或者增减负荷。

4、启动准备,选择“正常”模式时,如果设备一切正常在OPS屏幕上检查,应该存在下列状态显示:〃燃机停止(是)〃正常(是)〃盘车(是)〃启动准备(非)〃启动装置合(非)〃值班焦炉煤气合(非)〃#7火焰正常(非)〃#8火焰正常(非)〃燃料煤气合(非)〃空气压缩机高压排气阀关闭(非)〃空气压缩机低压排气阀关闭(非)〃煤气压缩机高压排气阀关闭(非)〃煤气压缩机中压排气阀关闭(非)〃煤气压缩机低压排气阀关闭(非)〃额定速度(非)〃发电机断路器合(非)5、燃机启动电机启动后,速度大于额定速度(10%[300rpm]),盘车电机停止。

6、当燃机速度超过入口导叶阀关闭速度(2790rpm左右)时,入口导叶阀关闭到最小位置(22.5度)。

7、当燃机速度超过启动装置关闭速度(2920 rpm)时,启动装置停止。

8、当燃机额定速度大于额定速度(2940rpm)时,辅助控制油泵(停止),辅助润滑油泵(停止),控制信号输出(36.7%)9、燃机发电机输出以正常速率(1.5MW/min)自动加载到目标负载,初始负载为额定负载的(5%)10、正常情况下燃机从点火速度加速到3000rpm时,大约只需(2000)多秒。

11、燃机正常停机时,当燃机速度低于(300rpm)时,盘车电机应启动。

CCPP燃机运行规程(控制系统篇)

CCPP燃机运行规程(控制系统篇)

CCPP燃机运行规程(控制系统篇)1. 简介2. 控制系统概述CCPP燃机的控制系统是关键的运行和监控设备,具有以下功能:- 监测和控制燃机的运行参数;- 实时监测燃机及相关设备的状态;- 提供故障诊断和报警功能;- 设置燃机运行模式。

3. 控制系统操作指南3.1 启动与停车- 在启动前,请确保控制系统处于正常工作状态;- 按照启动程序逐步操作,确保燃机顺利启动;- 停车时,按照停车程序逐步操作,确保燃机安全停止。

3.2 运行参数监测- 实时监测燃机的运行参数,如温度、压力、转速等;- 对于异常参数,请及时采取响应措施,如调整参数或停机检修。

3.3 告警处理- 对于控制系统的告警信息,应及时响应并采取相应的措施;- 确保故障及时排除,以保证燃机的正常运行。

3.4 运行模式设置- 根据实际情况,合理设置燃机的运行模式;- 在需求变化时,及时调整运行模式以满足要求。

4. 控制系统维护4.1 定期检查与维护- 按照制定的维护计划,进行定期检查与维护工作;- 对控制系统进行功能测试,确保其正常工作。

4.2 故障排除- 对于控制系统的故障,应及时进行排除,以保证其可靠性;- 做好故障记录,以便后续分析与改进。

4.3 软件升级- 针对控制系统的软件,及时进行升级以提高性能和安全性;- 在升级前,确保备份相关数据,以防止数据丢失。

5. 安全管理- 严格遵守CCPP燃机的安全管理要求;- 遵循相关安全操作规程,确保人员和设备的安全。

6. 总结CCPP燃机的控制系统是燃机运行的核心,在运行过程中需严格遵守规程和指导,做好系统的操作和维护工作,以确保燃机的安全运行和性能稳定。

注:本文档所述内容仅供参考,具体操作应根据实际情况和相关要求进行。

燃机控制系统(试题)

燃机控制系统(试题)

燃机控制系统(试题)一、单选题(共39题)【 1 】. 按照MKV控制系统的保护设计,CO2灭火保护系统的感温探头有______种;CO2灭火保护系统保护动作时,燃机______ 。

A.2 自动降负荷B.3 停机C.1 跳闸D.报警2答案:()【 2 】. MKV控制系统的水洗程序,主要是根据燃机的______,来判断能否进行水洗。

当轮间温度热电偶未插到位时,其测量数值显示将______。

A.排气温度偏低B.进气温度随机C.轴承金属温度无影响D.轮间温度偏高答案:()【 3 】. 根据压气机进口导叶(IGV)伺服控制阀工作原理,决定其阀芯动作速度的主要因素是______。

A.伺服电流的大小B.伺服电压的高低C.角度的大小D.液压油压力的高低答案:()【 4 】. 在主操作界面(《I》机)上的主显示画面中,操作控制区有三类装置命令靶,第一类是______,该类靶的背景色为______,靶内文字颜色为黑色。

第二类为______靶,该类靶的背景色为______,靶内文字的颜色为黑色。

第三类为______靶,该类靶的背景色为______,靶内文字颜色为黑色..。

A.基准红色立即执行绿色准备/执行靶灰色B.准备/执行靶绿色立即执行红色基准灰色C.准备/执行靶灰色立即执行绿色基准红色D.基准绿色准备/执行靶红色立即执行灰色答案:()【 5 】. 一般情况下,MKV 控制系统本身共有______层网络,共有______个控制核。

A.3 10B.2 4C.4 7D.3 9答案:()【 6 】. 一般情况下,当系统出现燃油流量偏差报警时,作为热工人员首先应检查______。

A.检查燃油旁通阀的伺服阀工作状态B.检查主燃油泵的啮合情况``C.检查流量分配器转动情况D.检查流量分配器速度传感器的间隙。

答案:()【7 】. 根据燃机控制逻辑,当进气滤网压差大于______控制系统将自动执行停机程序。

A.8inH2OB.6inH2OC.4inH2OD.10inH2O答案:()【8 】. 一般情况下,GE公司所采用的控制伺服阀,有______mA的零位电流偏置。

燃气轮机原理理论知识考核试题与答案精选全文完整版

燃气轮机原理理论知识考核试题与答案精选全文完整版

可编辑修改精选全文完整版燃气轮机原理理论知识考核一、选择题1. 燃机燃料温度控制阀用()来作为驱动力。

[单选题] *A、仪用压缩空气√B、高压天然气C、高压控制油2. 压气机进口可调导叶(IGV)动作的驱动力来自于()[单选题] *A仪用压缩空气B杂用压缩空气C高压EH油√3. 每台燃机配有一台燃气流量计,按其工作原理应为()。

[单选题] *A、喷管式流量计B、压差式流量计C、超声波流量计√4. 在燃机轴向中心线上相对于地面保持轴向位置不变的点称为()[单选题] *A 绝对盲点B绝对极点C绝对基点D绝对死点√5. 燃机值班火焰喷嘴中属于()。

[单选题] *A、预混燃烧B、扩散燃烧√C、切圆燃烧6. 当机组负载低于80%后,不宜继续关小进气口导叶以保持燃气初温恒定不变,原因是()[单选题] *A.压缩比降得较低,致使透平的排气温度升得过高,透平末级叶片过热√B.压缩比升高,使燃料量增加C.NOx排放增加D.轮间温度升高过快7. 提高()和()可以显著提高燃气轮机的效率[单选题] *A.比功,压比B.燃气初温,排气温度C.压比,排气温度D.燃气初温,压比√8. 燃气轮机理想循环热效率与温比(),与压气机压比()[单选题] *A.无关、无关B.无关、有关√C.有关、有关D.有关、无关9. 燃气轮机熄火后,转子依靠自己的惯性继续转动的现象称为()[单选题] *A.盘车C.跳闸D.直轴10. 燃气轮机燃烧效率最高、NOx排放最低的燃烧模式是()[单选题] *A.预混模式√B.扩散模式C.次点火源预混模式D.点火源预混模式11. 燃气轮机相对于冷、热端驱动方式,冷端驱动的燃机转轴所承受的扭力()。

[单选题] *A、较大√B、较小C不一定12. 燃气透平输出的有效功率,约()用于驱动压气机,其余部分用来带动发电机旋转发电。

[单选题] *A、1/3B、1/2C、2/3√13. 进行天然气置换,天然气置换氮气时,测的氮气浓度高于()时合格[单选题] *A、99%√B、98%C、96%14. 燃机负荷在()负荷时,可进行在线水洗。

燃机控制系统-MARKV

燃机控制系统-MARKV

燃机控制系统-MARKVThe Gas Turbine Control System—MARKV浙江省电力设计院陈华东(杭州310007)杭州电力教育培训中心黄红艳(杭州310015)摘要介绍了燃机控制系统—Speedtronic MARKV(TMR)硬件及软件的结构及功能,着重分析了该系统的接口,硬件三冗余及软件容错技术。

关键词燃机 MARKV 三冗余软件容错1引言Speedtronic MARKV是美国GE公司生产的燃气轮机控制系统,该系统可以完成燃机主机及辅机的几乎全部自动化控制功能,该系统由60年代的MARKI发展而来,经历了MARKI、MARKII、MARKII+ITS、MARKIV、MARKV等几个发展阶段。

MARKV系统具有成熟、可靠、安全性能高等优点;其采用的三重冗余硬件结构和软件容错(SIFT)技术是MARKV的显著特点。

2 MARKV的硬件结构及功能2.1总结构图MARKV控制系统的硬件结构如图1所示。

2.2数据接口处理器(I)数据接口处理器(I)的主要功能有:(1)提供人机界面;(2)管理报警信号;(3)传输操作员指令;(4)系统配置和加载;(5)就地维修工作站;(6)与DCS接口。

在由燃机构成的联合循环电厂中,一个MARKV只作为全厂DCS的一个子控制系统,故MARKV必须与DCS进行通讯联系,MARKV提供RS-232和Ethernet两种接口作为选择。

因Ether-net采用目前在世界被广泛采用TCP/IP技术协议,因此,在大型联合循环电厂中,Ethernet这种接口方式被广泛采用。

当采用Ethernet时,(I)的内部结构如图2所示,它实际由(I)、(G)两部分组成,每个(I)、(G)均配有CPU卡、Arcnet卡、显示卡、硬盘、软驱各1个;1个(I)/(G)公用1套CRT、CPD(光标定位装置)、键盘和打印机,通过电子开关(键盘)切换。

(G)配Ethernet卡1块,用于与DCS的通讯。

燃机试题答案

燃机试题答案

一.填空题:1.滑油母管温度LTTH, 报警值为76℃跳机值为82℃。

2.在燃气轮机系统中,用数字来表达设备或元件已经成了共识,例如12用于超速机构,20用于电磁阀,33用于限位开关,45用于火灾探测器,49用于过载保护装置,65用于伺服阀,90用于调节阀。

3.代表变排量液压马达,代表无补偿变排量液压泵。

4.在EX2100励磁控制系统LCD显示界面上,闪烁代表系统运行正常,出现代表有报警或跳机信号存在,出现代表限制功能动作,代表励磁控制方式在自动或手动,代表运行或停止代表开关合上或断开。

5. 压气机气缸由4部分组成,包括进气壳,压气机前气缸,压气机后气缸,压气机排气机壳。

6. 燃机启动装置包括:一个启动马达88CR,一个盘车电机88TG和液力变扭器。

7. ITFDP≥102mmH2O时,L63TF1H为1, 进气滤压差高报警,APCS>203mmH2O时L63CS2CH为1压气机进口压差高报警。

APCS >223mmH2O时,L63CS2CHH为1,两个压差开关L63CS2AH(设定23mbar)与L63CS2BH(设定23mbar)和L63CS2CHH三个信号三选二动作时L63CSH为1,进口压差高跳机。

8. 燃气轮机四大主保护:振动、熄火、超速和超温。

9. 辅助齿轮箱驱动的设备有主雾化泵、主滑油泵、主燃油泵、主液压油泵二.判断题:(T代表正确、F代表错误)1.BB1高报警为12.7mm/s,跳机值为25.4mm/s。

(T)2.防喘阀控制电磁阀20CB-1发电机解列后失电关闭,并网后带电打开。

(T)3. 主燃油泵离合电磁阀20CF-1,在燃油截止阀关闭后失电关闭,在燃油截止阀打开后带电打开。

(T)4. 零转速继电器14HR升速≥0.31%为0,降速≤0.06%时为1。

(T)5. 14HS降速≤90%时为0,升速≥95%为1。

(F)6. 点火FSR值FSKSU—FI定值25%。

(F)7.辅助雾化泵88AB在机组转速≥60%时退出运行,机组转速≤50%时投入,熄火后退出。

技能认证热控专业考试(习题卷25)

技能认证热控专业考试(习题卷25)

技能认证热控专业考试(习题卷25)第1部分:单项选择题,共33题,每题只有一个正确答案,多选或少选均不得分。

1.[单选题]根据I/O通道精度要求,模入量热电阻信号的精度合格判定为( )%。

A)≤0.25B)<0.2C)≤0.2答案:C解析:2.[单选题]负荷变动试验及AGC负荷跟随试验动态品质指标要求燃机机组的负荷响应纯迟延时间为( )。

A)60sB)30sC)20s答案:B解析:3.[单选题]汽轮机控制系统电子控制装置不应要求单独的接地网。

其单点接入接地电阻小于( )的电厂电气接地网后,应能够可靠地运行。

A)0.5ΩB)2ΩC)4Ω答案:C解析:4.[单选题]在相同温度下,产生热电势最大的热电偶是( )。

A)铂铑:一铂热电偶;B),镍铬一镍硅热电偶;C)镍铬一考铜热电偶。

答案:C解析:5.[单选题]炉膛压力取源部件位置应符合锅炉厂规定,具有防堵功能,( )集中布置在炉膛单侧。

A)必须B)不宜C)不应答案:C解析:6.[单选题]功率负荷不平衡是指汽轮机机械功率( )发电机组有功功率的一种运行工况。

A)远大于B)等于C)远小于答案:A解析:7.[单选题]防爆区域的所有端子箱及带电设备( )可靠接地。

答案:B解析:8.[单选题]三极管的电流放大系数是指( )的比值A)集电极电流与射极电流B)集电极电流与基极电流C)射极电流与基极电流D)射极电流与集电极电流答案:B解析:9.[单选题]下列模-数转换器中,抗工频干扰能力最强的是( )A)电压频率转换型?B)脉冲宽度调制型C)逐次比较型D)双积分型。

答案:D解析:10.[单选题]电接点水位计的工作原理是()A)利用水的导电性B)差压C)水与蒸汽电导率的差异D)利用水的电导率答案:C解析:11.[单选题]一恒流源的性能较好是指其( )A)输入电阻大B)输出电阻变化范围大C)输入电阻小D)输出电阻小答案:B解析:12.[单选题]分度号为Cu50热电阻在0℃时的电阻值为()A)0B)53C)50D)100答案:C解析:13.[单选题]关于输入阻抗,下述说法不正确的是( )一次仪表A)仪表在输出端接有额定负载时,输入端所表现出来的阻抗。

燃气轮机控制系统

燃气轮机控制系统

Mark VI 与DCS之间典型通讯方式
第十一章 燃气轮机控制系统
2007-08
燃气轮机控制系统概述 燃气轮机主控系统 燃气轮机顺序控制系统 燃气轮机的IGV控制系统 燃气轮机的燃料控制系统
启动控制系统 转速控制系统 加速控制系统
本 章 主 要 内 容
温度控制系统
手动FSR控制系统 FSR的最小选择门
FSRN FSR / K
B
0 Droo
转速基准TNR信号增减,机组静态特性做上下平移。机组尚未入网,轮机转速 TNH随之改变;机组入网则改变机组出力。
② 转速基准TNR
由中间值选择输出; 最大限制值为107%n0,保证电网频率高达103%时,机组仍能带满负荷。 超速试验上限为113%。 最小限制值由逻辑信号L83TNROP决定。L83TNROP=1,STARTUP进 入中间值选择,作为下限。L83TNROP=0,OPERATING进入中间值选择 作为下限。 TNR升降由数字积分器控制。由逻辑信号控制积分速率和积分方向。
对模拟控制信号,用三线圈伺服阀表决;其他模拟信号采用中选方法
表决。 ………….
二 燃气轮机主控制系统
1. 概述: 主控系统是指燃气轮机的连续调节系统。包括启动控制系 统、转速控制系统、加速控制系统、温度控制系统、停机 控制系统、手动FSR控制系统。
主控制系统控制燃机燃料消耗率,每个主控系统输出燃料
加速:
暖机结束后:L2WX=1 L83SUAR=1 FSRSU=FSKSU_AR FSRSU以FSKSU_IA为斜率进行增加, 燃气轮机转速逐步提高。 RISING=1 切断积分器输入 合闸后,L83SUMX= 1
FSRSU以FSKSU_IM为斜率进行增加, 启动控制系统退出 直到FSRSU=FSRMAX

燃机三菱控制系统简述解读

燃机三菱控制系统简述解读
燃气轮机及燃气-蒸汽联合循环电厂控制与保护
Diasys Netmation控制系统概述
DIASYS Netmation控制系统将因特网、企业内部信息网技术 、大型数据库,包含高性能且价格低廉的微机在内的硬件, 便于使用的人机界面软件等信息通信技术融合在一起;
同时结合设备制造厂家的丰富经验以及控制技术,可靠性高 ,经济性能出色,高度自动化和便于维护,最大限度满足客 户需求。
M701F燃气轮机控制系统
• TCS系统:透平控制系统(TURBINEC0NTR0I SYsTEM),控制 对象包括IGV,燃烧筒旁路阀BYPASS,燃机防喘电磁阀, 燃料量,汽机透平{蒸汽阀,负荷,转速等等,主要控制 对象是燃机本体设备,汽机透平本体设备及油路系统。
• HRSG系统:余热锅炉控制系统,控制包括余热锅炉上的所 有测点,减温水,给水,锅炉疏水等等,控制对象是余热 锅炉炉膛,锅炉侧水一蒸汽系统。
MPS主要由CPU、系统I/O卡、以太网卡、ControlNet网络、适配器 和各种I/O模块构成。
包括两种类型通信网络:以太网 和ControlNet网络,采用双冗余 总线系统。
以太网用于MPS和OPS、EMS、ACS 之间的通信;其CPU通过C-PCI总 线与以太网卡相连,再与OPS、 EMS和ACS进行数据交换。
Diasys Netmation控制系统概述
公共网络
• 公共网络部分分为单元ECS系统,COMM-1系统,COMM-2 系统和CGWC系统。
• 单元ECS系统:单元机组的电气方面信号。主要是接受电 压、电流反馈,电气开关的远程控制,单元机组的励磁及 发电机控制。
• COMM一1系统:循环水系统。
Diasys Netmation控制系统概述
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

燃机控制系统(答案)一、单选题(共39题)【1】.C【2】.D【3】.A【4】.B【5】.D【6】.C【7】.A【8】.A【9】.C【10】.C【11】.A【12】.B【14】.A 【15】.D 【16】.A 【17】.D 【18】.A 【19】.A 【20】.B 【21】.D 【22】.D 【23】.B 【24】.A 【25】.B 【26】.B 【27】.D【29】.B【30】.D【31】.A【32】.D【33】.B【34】.B【35】.B【36】.B【37】.A【38】.B【39】.A二、多选题(共17题) 【40】.ABC【41】.ABD【42】.ABC【43】.ABD 【44】.ABD 【45】.ACD 【46】.AB 【47】.BC 【48】.BD 【49】.AB 【50】.ABCD 【51】.ABC 【52】.AB 【53】.CD 【54】.AD 【55】.AB 【56】.ABCD三、判断题(共40题) 对的打“√” 错的打“×” 【57】.×【58】.√【59】.√【60】.×【61】.√【62】.√【63】.√【64】.√【65】.√【66】.√【67】.√【68】.×【69】.×【70】.×【72】.√ 【73】.√ 【74】.×【75】.√ 【76】.√ 【77】.×【78】.√ 【79】.√ 【80】.√ 【81】.√ 【82】.×【83】.×【84】.√ 【85】.√【87】.×【88】.×【89】.√【90】.√【91】.√【92】.√【93】.×【94】.√【95】.√【96】.√四、填空题(共31题)【97】.95 94【98】.燃油截止阀压气机进口导叶【99】.60 210【100】.6 8【101】.4.98±0.12 0.138±0.007【102】.-350~-100 -565~-365【103】.重油燃油【104】.立即执行基准【105】.BOI I【106】.78.9 95【107】.48~52 98~102【108】.FSR(燃料流量冲程基准)TNH (转速的百分比)【109】.动态模拟画面区显示靶和报警窗口【110】.轴向1140【111】.2 125【112】.1.2 0.4【113】.燃油旁通伺服阀(65FP) 压气机进口导叶(IGV)【114】.3 20【115】.0.072±0.002 270【116】.700 57度【117】.28080【118】.2 2【119】.分组CSFT【120】.DENET IONET【121】.3 30【122】.-1525 50【123】.SIP自动SIP 手动【124】.11 84度【125】.蒸汽空气【126】.0.06 10.0【127】.压力低快关五、简答题(共17题)【128】.压气机转子由各个级的轮盘组成,通过16根拉杆螺栓把轮盘及前后短轴连接起来。

压气机气缸由进气缸、前气缸、后气缸和排气缸四部分组成。

后气缸上第5级抽气用于冷却和密封轴承;排气缸上第11级抽气用于启动期间防止喘振,第16级抽气用于冷却透平转子动叶。

【129】.根据MKV控制系统的设计,在主操作界面《I》机上的实时画面中设置一条实时曲线应手动设定TIME 、UNIT 、POINT 、LOWPLOT 、HIGHPLOT等参数。

【130】.燃机MKV控制系统的加速FSR控制系统,在燃机甩负荷后抑制动态转速飞升。

在起动过程中限制加速率以减小部件的热冲击。

【131】.按照MKV控制系统的保护设计,9E燃机在下列情况下将自动停机:1)燃机进气滤网压降增至8inH2O(20mbar)。

2)所有的测振探头故障。

3)发电机跳闸。

4)发电机冷切故障。

5)负荷联轴间温度高。

6)电气86G2保护继电器动作。

【132】.1)其控制系统的设计是基于微处理控制器,具有三个完全相同的主控制核心《R》、《S》、《T》进行三冗余控制。

2)其控制系统的软件设计具有软件容错功能(SIFT)。

3)具有三冗余的电子保护系统。

4)具有PC机操作界面。

5)具有后备操作界面(BOI)。

【133】.在MKV控制系统的加速控制系统中有5个关键的转速控制点,它们的设定值及对应的加速度限制值如下所示:1)TAKN1=40% TAKL1=0.11%/sec 2)TAKN2=50% TAKL2=0.11%/ sec 3)TAKN3=75% TAKL3=0.31%/ sec 4)TAKN4=95% TAKL4=0.31%/ sec 5)TAKN5=100% TAKL5=0.10%/ sec【134】.按照MKV控制系统的设计,在控制程序中增加各种变量应修改以下文件:1)修改I/O端口应修改IO.ASG文件。

2)修改过程变量应修改SITE.ASG文件或FACTORY.ASG文件。

3)修改报警变量应修改ALLOCSSP.ASG文件。

【135】.1)在全速空载的工况下检查各道轴承的金属温度、回油温度及振动情况并记录。

2)热工人员在主操作界面(《I》机)上,强置逻辑信号“L83HEOST CMD”为1。

3)手动缓慢地增加机组的转速到110%左右,使机组跳闸。

4)在试验过程中记录主要运行参数的变化情况。

5)确认电子超速保护动作正确。

【136】.一般情况下,FSR主控程序有以下6种燃料冲程基准:1)启动控制燃料冲程基准FSRSU。

2)转速控制燃料冲程基准FSRN。

3)温度控制燃料冲程基准FSRT。

4)加速控制燃料冲程基准FSRACC。

5)停机控制燃料冲程基准FSRSD。

6)手动控制燃料冲程基准FSRMAN。

【137】.【138】.1)温控系统根据排气温度的信号TTXM与温控基准TTRX的差值,在FSR 的基础上积分改变FSRT。

2)当差值(TTRX-TTXM)>0时,不超温,FSRT在FSR 的基础上向上积分退出控制。

3)当差值(TTRX-TTXM)<=0时,已超温,FSRT 在FSR的基础上向下积分,不断减小FSRT(=FSR)直到TTXM降回<=TTRX。

【139】.【140】.当CO2灭火保护系统动作后,辅助继电器输出将动作联跳透平间冷切风机、负荷联轴间冷切风机、排气框架冷切风机、辅机间冷切风机。

【141】.1)排气热电偶故障误报警。

2)燃油喷嘴堵塞或燃油喷嘴前逆止阀泄露或堵塞。

3)流量分配器卡涩。

4)燃烧筒或过渡段烧损。

【142】.1)对透平高温通道里的部件进行冷却;2)冷却透平外壳和排气管道支撑;3)提供燃机三只轴承密封所用的空气;4)为机组进气过滤器的脉冲空气自动清洗系统提供气源;5)为气动阀提供气源。

【143】.燃机润滑油系统的主要功能是:在机组启动、正常运行及停机时向燃机和发电机的轴承、透平的辅助齿轮箱提供数量充足、温度与压力适当的、清洁的润滑油、从而防止轴承烧、轴颈过热造成弯曲而引起震动;同时润滑油也供给启动变扭器作为液压流体及润滑用;除此以外,一部分润滑油分流出来,经过过滤后用作液压控制油。

【144】.按照MKV控制系统的启动控制逻辑,启动过程是由START SEQUENCE (启动顺控程序)和Start control system (启动FSR控制系统)共同控制完成。

其中启动FSR控制系统控制燃料流量,启动顺控程序控制燃机启动过程的逻辑信号,例如泵与风机的启停等。

六、论述题(共20题)【145】.燃气轮机液体燃料系统由燃料输送部分和控制部分组成。

燃料输送系统的部件有:燃油截止阀,主燃油泵,燃油旁通阀,燃油泵压力安全阀,流量分配器,联合切换阀/压力表组件,启动失败泄油阀,燃油管线,以及燃油喷嘴。

电气控制部分有:燃油压力开关63FL-2,燃油截止阀限位开关33FL,燃油泵离合器电磁线圈20CF,主燃油泵旁通伺服阀65FP,流量分配器转速传感器77FD-1,2,3和MKV 控制系统的控制卡TCQC 和TCQA。

【146】.一般情况下,当燃机点火程序执行却无法点着火,在热工方面可能存在的故障有以下几点:1)点火系统可能存在故障,例如点火变压器故障、火花塞故障以及回路故障。

2)点火FSR值设置偏小。

3)燃油旁路阀的控制伺服阀控制故障。

4)流量分配器的测速探头故障。

5)辅助雾化空气泵控制故障。

6)主燃油泵控制故障。

7)燃油截止阀控制故障。

8)辅助液压油泵控制故障。

9)20TV、20FL电磁阀故障。

10)燃油三通阀出口气动阀故障。

【147】.一般情况下9E燃机有以下这些调节控制和保护系统:1)润滑油系统。

2)液压油系统。

3)跳闸油系统。

4)压气机进口可转导叶系统。

5)燃料系统。

6)雾化空气系统。

7)液体燃料清吹系统。

8)冷却)密封空气系统。

9)进排气系统。

10)通风和加热系统。

11)启动系统。

12)CO2灭火保护系统。

13)冷却水系统。

14)透平控制及监视系统。

15)发电机控制及监视系统。

16)透平及压气机水洗系统。

【148】.在MKV控制系统中,加速度控制系统是将转子角加速度TNHA (TNH的微分)信号与其给定值TNHAR相比较,若角加速度TNHA超过给定值TNHAR则不断减小加速度控制FSR值(FSRACC)以减小角加速度,直到角加速度TNHA≤TNHAR为止。

若TNHA﹤TNHAR(角加速度小于给定值)则不断增大FSRACC值,使加速度控制系统退出控制,所以加速度控制系统的主要功能是限制角加速度过大。

正的角加速度一般只发生在转速增加的动态过程,加速度控制系统仅限制转速增加的动态过程的角加速度,对稳定不起作用,减速过程更不起作用。

加速度控制系统主要在二种加速过程发挥作用:1)机甩负荷后抑制动态转速飞升。

2)在起动过程中限制加速率以减小对燃机部件的热冲击。

起动过程后期由于FSRSU (启动FSR值)上升较快,但起动过程结束后FSR值又立即减小到全速空载值,若无加速度控制将造成燃料量下减过快的现象,造成热冲击,加入加速度控制则延缓到达额定转速前一段时间的加速过程,间接地缓和了起动结束阶段的温度变化。

【149】.【150】.引起燃机因排气温度离散度大跳闸的原因主要有以下几点:1)TTXSP1>TTXSPL、TTXSP2>0.8TTXSPL、Lowest 和2nd Lowest 热电偶相邻2)TTXSP1>5*TTXSPL、TTXSP2>0.8TTXSPL、2nd Lowest 和3rd Lowest 热电偶相邻3)TTXSP3>TTXSPL 以上各条,只要有1条满足燃机既因排气温度离散度大跳闸。

其中TTXSP1为排气温度第一离散度;TTXSP2为排气温度第二离散度;TTXSP3为排气温度第三离散度;TTXSPL为排气温度允许离散度;【151】.在9E燃机中有24支热电偶被顺序布置在燃烧排气室中,用来测量排气温度。

相关文档
最新文档
