ArcMap中影像图配准
ArcGIS影像配准及矢量化

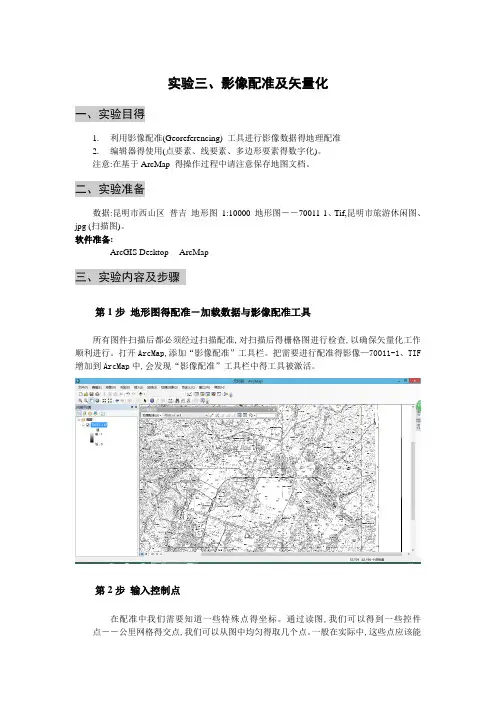

实验三、影像配准及矢量化一、实验目得1.利用影像配准(Georeferencing) 工具进行影像数据得地理配准2.编辑器得使用(点要素、线要素、多边形要素得数字化)。
注意:在基于ArcMap 得操作过程中请注意保存地图文档。
二、实验准备数据:昆明市西山区普吉地形图1:10000 地形图――70011-1、Tif,昆明市旅游休闲图、jpg (扫描图)。
软件准备:ArcGIS Desktop ---ArcMap三、实验内容及步骤第1步地形图得配准－加载数据与影像配准工具所有图件扫描后都必须经过扫描配准,对扫描后得栅格图进行检查,以确保矢量化工作顺利进行。
打开ArcMap,添加“影像配准”工具栏。
把需要进行配准得影像—70011-1、TIF 增加到ArcMap中,会发现“影像配准”工具栏中得工具被激活。
第2步输入控制点在配准中我们需要知道一些特殊点得坐标。
通过读图,我们可以得到一些控件点――公里网格得交点,我们可以从图中均匀得取几个点。
一般在实际中,这些点应该能够均匀分布。
在”影像配准”工具栏上,点击“添加控制点”按钮。
使用该工具在扫描图上精确到找一个控制点点击,然后鼠标右击输入该点实际得坐标位置用相同得方法,在影像上增加多个控制点(大于7个),输入它们得实际坐标。
点击“影像配准”工具栏上得“查瞧链接表”按钮。
第3步设定数据框得属性增加所有控制点,并检查均方差(RMS)后,在”影像配准”菜单下,点击“更新显示”。
执行菜单命令“视图”－“数据框属性”,设定数据框属性●更新后,就变成真实得坐标。
第4步矫正并重采样栅格生成新得栅格文件●在”影像配准”菜单下,点击“矫正”,对配准得影像根据设定得变换公式重新采样,另存为一个新得影像文件。
加载重新采样后得到得栅格文件,并将原始得栅格文件从数据框中删除。
后面我们得数字化工作就是对这个配准与重新采样后得影像进行操作得。
通过上面得操作我们得数据已经完成了配准工作,下面我们将使用这些配准后得影像进行分层矢量化。
ArcGis影像纠正(地理配准)
关于使用ArcGIS进行影像图的纠正(影像配准）
一、准备工作
1.安装有ArcMAP的电脑；
2.需纠正的影像文件（图片或JPG照片均可）；
3.控制点坐标文件。
4.像控点的设立（像控点：
二、工作步骤
1.首先打开ArcMAP，将数据框及影像文件的坐标系统一为控制点坐标成果的统一坐标系。
2.工具栏空白处右键打开工具栏选项，勾选地理配准，点击三角符号选中需要校正的影像，如下：
3.第一步。
右键点击影像，选择“缩放至图层”然后在影像中找到预先设定好的明显的像控点，可以做个明显的标记、以方便后一步查找。
第二步。
然后点击地理配准中的“添加控制点”，找到上一步中的像控点，这时直接点击影像上像控点的位置、右键单击输入X 和Y，然后输入对应像控点的正确坐标值，重复上述第二步，至少选择四个以上的像控点。
（像控点的选择和布设应根据影像均匀布设）；
第二步骤中，如果已经在ArcGis中导入矢量图形的可以直接点击像控点，然后在点击矢量图形中对应像控点的点，四个以上点就可以了。
4.点击地理配准中的查看链接表，查看四个对应点的各项残差，残差较大的点应选择连接表中的“删除链接”然后进行重新拾取配准。
5.最终残差所有点残差符合要求了点击地理配准中的“校正”，就完成了影像配准了，然后可以在影像中拾取几个明显的地物点与矢量图形中的坐标点核对，检查相差是否符合所需精度，如不符合精度还应重新配准。
欢迎您的下载，
资料仅供参考！
致力为企业和个人提供合同协议，策划案计划书，学习资料等等
打造全网一站式需求。
ArcGIS中影像图配准方法
ArcGIS中影像图配准方法 中影像图配准方法
第2步 输入控制点 步 • 在配准中我们需要知道一些特殊点的坐标。一般为控制点 在配准中我们需要知道一些特殊点的坐标。 ――公里网格的交点。在这里将选取影像图的四个角点， 公里网格的交点。 公里网格的交点 在这里将选取影像图的四个角点， 根据影像图的图幅号算出它的每个角点的坐标点。 根据影像图的图幅号算出它的每个角点的坐标点。 • 在“影像配准”工具栏上，点击“添加控制点”按钮。 影像配准”工具栏上，点击“添加控制点”按钮。
ArcGIS中影像图配准方法 中影像图配准方法
配准前：加载上述两幅影像图， 配准前：加载上述两幅影像图，在ArcMap中显 中显 示效果如下： 示效果如下：
ArcGIS中影像图配准方法 中影像图配准方法
第1步：地形图的配准、加载数据和影像配准工具 步 地形图的配准、 • 所有图件扫描后都必须经过扫描配准，对扫描后的栅格 所有图件扫描后都必须经过扫描配准， 图进行检查，以确保矢量化工作顺利进行。 图进行检查，以确保矢量化工作顺利进行。 • 打开 打开ArcMap，添加“影像配准”工具栏。 ，添加“影像配准”工具栏。 • 把需要进行配准的影像 把需要进行配准的影像55.2-38.0.tif增加到 增加到ArcMap中， 增加到 中 会发现“影像配准”工具栏中的工具被激活。 会发现“影像配准”工具栏中的工具被激活。
第4步 矫正并重采样栅格生成新的栅格文件 步 • 根据上面的方法配准图：55.2-39.0.tif。 根据上面的方法配准图： 。 • 加载重新采样后得到的栅格文件，并将原始的栅格文件从 加载重新采样后得到的栅格文件， 数据框中删除。显示如下： 数据框中删除。显示如下：
返回
ArcGIS中影像图配准方法 中影像图配准方法
ArcMap配准影像流程
ArcMap配准影像流程
主要介绍利用ArcMap对已有坐标的中巴HR影像进行校正的基本操作
(1)打开ArcMap→点击add tata加载所需校正的影像→Add
(2)影像加载完成在点击add tata加载用来参考的导航线(导航线需先换成SHP格式) →Add
（3）影像与导航线加载完成后先在影像与导航线上找到相同的控制点用Add Control
Points 工具进行两点拉拽（把影像上的点拽向导航线）
（4）重复控制点的拉拽，一张影像平均4-8个控制点。
点要平均分布影像。
（5）如要删除控制点可在View Link Table工具中进行删除。
如果匹配点的精度不够
还可以在View Link Table工具中的Transformatio进行二次三次运算。
二次运算要求6个控制点以上，三次则要求10个控制点以上。
(6)选择完控制点后就可以把影像存出。
右键点击需存出的影像名称→Data→Export Data →Location里选择存放的路径→Name中为存储文件的名称→Format中是存储的格式（格式选择为TIFF）→Save→存完后会出现一个Output Raster对话框，选择是或否都可以。
是代表你要查看配准后的影像，否为忽略。
ARCMAP配准和矢量化
一．影像校准所有图件扫描后都必须经过扫描纠正，对扫描后的栅格图进行检查，以确保矢量化工作顺利进行。
对影像的校准有很多方法,下面介绍一种常用方法。
1.打开ArcMap，增加Georeferncing工具条。
2.把需要进行纠正的影像增加到ArcMap中，会发现Georeferncing工具条中的工具被激活。
3.在校正中我们需要知道一些特殊点的坐标。
通过读图，我们知道坐标的点就是公里网格的交点，我们可以从图中均匀的取几个点。
一般在实际中，这些点应该能够均匀分布。
4.首先将Georeferncing工具条的Georeferncing菜单下Auto Adjust不选择。
5.在Georeferncing工具条上，点击Add Control Point按钮。
6.使用该工具在扫描图上精确到找一个控制点点击，然后鼠标右击输入该点实际的坐标位置.7.用相同的方法，在影像上增加多个控制点，输入它们的实际坐标。
8.增加所有控制点后，在Georeferencing菜单下，点击Update Display。
9.更新后，就变成真实的坐标。
10.在Georeferencing菜单下，点击Rectify，将校准后的影像另存。
二、图象二值化11.把图像重新symbolize，使用classify分成两种类型，如：0-126，126-255。
(补充：把图象二值化，否则不能进行数字化)在图象上鼠标右击，选取properties,在选symbolgy标签，在show中选classified，classes等于2。
12.在arcCatalog中新建shp文件（分几层建几个，有点、线、多边形、多点四种类型），将图象和SHP文件一起加入到ARCMAP中，对SHP文件进行编辑，此时可以激活arcscan，进行矢量化。
13.arcScan 是arcmap工具组件之一。
在使用arcscan之前，必须在tools工具条下的extension（扩展）选项中将arcscan标记为可用!然后再将arcscan工具在tools栏的custom中将arcscan工具打开。
Arcgis操作实验四：ArcMap地图配准及矢量化
Arcgis操作-实验四：ArcMap地图配准及矢量化实验四：地图配准及矢量化一、实验目的1、掌握影像配准(Georeferencing)工具进行地形图的地理配准的方法及步骤。
2、掌握ArcMap中进行矢量化方法。
二、实验准备数据准备：昆明市西山区普吉地形图1:10000 地形图――70011-1.tif（昆明市旅游休闲地图（YNKM.JPG）、Garmin 手持GPS野外采集数据（gpsdata.dbf））——选做数据软件准备：ArcGIS Desktop9.x，ArcCatalog三、实验内容根据地形图坐标配准地形图，如图1所示。
图1 配准结果四、实验步骤第1步地形图的配准－加载数据和影像配准工具所有图件扫描后都必须经过扫描配准，对扫描后的栅格图进行检查，以确保矢量化工作顺利进行。
●打开ArcMap，添加“影像配准”工具栏。
●把需要进行配准的影像—70011-1.TIF增加到ArcMap中，会发现“影像配准”工具栏中的工具被激活。
第2步输入控制点在配准中我们需要知道一些特殊点的坐标。
通过读图，我们可以得到一些控件点――公里网格的交点，我们可以从图中均匀的取几个点。
一般在实际中，这些点应该能够均匀分布。
在”影像配准”工具栏上，点击“添加控制点”按钮。
●使用该工具在扫描图上精确到找一个控制点点击，然后鼠标右击输入该点实际的坐标位置，如下图所示：●用相同的方法，在影像上增加多个控制点（大于7个），输入它们的实际坐标。
点击“影像配准”工具栏上的“查看链接表”按钮。
●注意：在连接表对话框中点击“保存”按钮，可以将当前的控制点保存为磁盘上的文件，以备使用。
检查控制点的残差和RMS，删除残差特别大的控制点并重新选取控制点。
转换方式设定为“二次多项式”第3步设定数据框的属性增加所有控制点，并检查均方差（RMS）后，在”影像配准”菜单下，点击“更新显示”。
执行菜单命令“视图”－“数据框属性”，设定数据框属性在“常规”选项页中，将地图显示单位设置为“米”在“坐标系统”选项页中，设定数据框的坐标系统为“Xian_1980_Degree_GK_CM_102E”（西安80投影坐标系，3度分带，东经102度中央经线），与扫描地图的坐标系一致更新后，就变成真实的坐标。
Arcgis操作 实验四：ArcMap地图配准及矢量化
实验四：地图配准及矢量化一、实验目的1、掌握影像配准(Georeferencing)工具进行地形图的地理配准的方法及步骤。
2、掌握ArcMap中进行矢量化方法。
二、实验准备数据准备：昆明市西山区普吉地形图1:10000 地形图――70011-1.tif（昆明市旅游休闲地图（YNKM.JPG）、Garmin 手持GPS野外采集数据（gpsdata.dbf））——选做数据软件准备：ArcGIS Desktop9.x，ArcCatalog三、实验内容根据地形图坐标配准地形图，如图1所示。
图1 配准结果四、实验步骤第1步地形图的配准－加载数据和影像配准工具所有图件扫描后都必须经过扫描配准，对扫描后的栅格图进行检查，以确保矢量化工作顺利进行。
●打开ArcMap，添加“影像配准”工具栏。
●把需要进行配准的影像—70011-1.TIF增加到ArcMap中，会发现“影像配准”工具栏中的工具被激活。
第2步输入控制点在配准中我们需要知道一些特殊点的坐标。
通过读图，我们可以得到一些控件点――公里网格的交点，我们可以从图中均匀的取几个点。
一般在实际中，这些点应该能够均匀分布。
●在”影像配准”工具栏上，点击“添加控制点”按钮。
●使用该工具在扫描图上精确到找一个控制点点击，然后鼠标右击输入该点实际的坐标位置，如下图所示：●用相同的方法，在影像上增加多个控制点（大于7个），输入它们的实际坐标。
点击“影像配准”工具栏上的“查看链接表”按钮。
●注意：在连接表对话框中点击“保存”按钮，可以将当前的控制点保存为磁盘上的文件，以备使用。
检查控制点的残差和RMS，删除残差特别大的控制点并重新选取控制点。
转换方式设定为“二次多项式”第3步设定数据框的属性增加所有控制点，并检查均方差（RMS）后，在”影像配准”菜单下，点击“更新显示”。
执行菜单命令“视图”－“数据框属性”，设定数据框属性在“常规”选项页中，将地图显示单位设置为“米”在“坐标系统”选项页中，设定数据框的坐标系统为“Xian_1980_Degree_GK_CM_102E”（西安80投影坐标系，3度分带，东经102度中央经线），与扫描地图的坐标系一致更新后，就变成真实的坐标。
ARCGIS影像配准与空间配准方法
ArcGIS影像配准与空间配准ArcGIS影像配准与空间配准地图配准可分为影像配准和空间配准。
影像配准的对象是raster图，譬如TIFF图。
配准后的图可以保存为ESRI GRID, TIFF,或ERDAS IMAGINE格式。
空间配准（Spatial Adjustment)是对矢量数据配准。
一、影像配准在ArcGIS中配准：1.打开ArcMap，增加Georeferencing工具条。
2. 把需要进行纠正的影像增加到ArcMap中，会发现Georeferencing工具条中的工具被激活。
在view/data frame properties的coordinate properties中选择坐标系。
如果是大地（投影）坐标系选择predefined中的Projected coordinate system，坐标单位一般为米。
如果是地理坐标系（坐标用经纬度表示）表示则选择Geographic coordinate system。
3.纠正前可以去掉"auto adjust"前的勾。
在校正中我们需要知道一些特殊点的坐标。
如公里网格的交点，我们从图中均匀的取几个点，不少于7个。
在实际中，这些点要能够均匀分布在图中。
4.首先将Georeferencing工具条的Georeferencing菜单下Auto Adjust不选择。
5.在Georeferencing工具条上，点击Add Control Point按钮。
6.使用该工具在扫描图上精确到找一个控制点点击，然后鼠标右击，Input X and Y输入该点实际的坐标位置。
采用地理坐标系时应输入经纬度，经纬度用小数表示，如110°30'30'应写成 110.508(=110+30.5/60)。
7.用相同的方法，在影像上增加多个控制点，输入它们的实际坐标。
8.增加所有控制点后，在Georeferencing菜单下，点击Update Display。
ArcGIS10.1图像配准
图像配准2016-12-261总体介绍影像配准（Georeferencing）的对象是栅格图。
空间配准（Spatial Adjustment)的对象是矢量数据。
2影像配准（1）打开ArcMap，增加Georeferencing工具条。
（2）添加被校正影像和参考数据，选中被校正影像。
（3）点击添加控制点按钮来添加控制点，添加控制点时先点击被校正影像再点击参考数据位置即可。
控制点尽量均匀分布，选择参考点的时候尽量选择道路交叉口，房屋的边角等比较清晰且无变化的参考物。
（4）控制点添加完后，可通过浏览控制点链接按钮来查看控制点情况，同时可删除或添加控制点。
（5）保存控制点。
添加完控制点后对控制点进行保存，方便数据丢失或需要修改控制点时用。
（6）保存校正后的影像。
可选择多种存储格式。
3空间配准说明：此处案例校正文件未赋坐标系，参考文件有坐标系。
且均为shp数据。
3.1有参考数据下的校正（1）打开ArcMap，增加Spatial Adjustment工具条。
未编辑状态下，工具条是灰色。
（2）打开被校正数据和参考数据，如下图，红色为校正文件，蓝色为参考文件。
（3）在ArcMap里面打开矢量图，在“编辑器”（Editor）里设为“开始编辑”，空间校正工具条变亮，如下图，开始设置被校正文件。
（4）点击set adjust data后，选择被校正文件。
（5）设置校正方法。
一般采用仿射校正（其他方法请自行尝试）。
（6）开始添加控制点。
（7）添加的控制点尽量均匀分布。
点击被校正要素上的某点，然后点基准要素上的对应点，这样就建立了一个置换链接，起点是被校正要素上的某点，终点是参考要素上的对应点。
用同样的方法建立足够的链接。
理论上有三个置换链接就能做仿射变换，但实际上一般是是不够用的。
实际使用中要尽量多建几个链接，尤其是在拐点等特殊点上，而且要均匀分布。
下图是建立好链接的情形。
（8）点击“空间配准”下面的“配准”（已由灰变黑可用），则配准完成。
ArcGIS中影像纠偏配准和转坐标系
1影像纠偏实际操作过程中经常会遇到这样的情形，2个相同坐标系的影像数据，叠加到一起的时候可能会出现数据叠加不到一起，有的是稍微差几毫米的距离，可着急死人了，尤其是强迫症患者无法忍受，所以我们必须要对其进行纠偏操作，如下图2纠偏操作步骤（1）用arcmap打开需要纠偏的影像和标准影像或者矢量（能正确对比即可）（2）如果影像有黑边，统一去掉黑边选择工具栏中的windows-->image Analysis ---> 勾选所有的影像文件--->勾选background（3）使用swipe工具对比2个影像偏差现取一小块影像为例上图所示，以shanxi_84.tif底，对比第一个影像与第二个影像，在1位置选择第一个影像，点击2位置按钮，回到影像上上下拖动鼠标即可。
（4）根据标准影像或者shp,建立参照点先建立一个参照点的矢量数据然后根据标准影像，添加几个具有参考价值的参考点，之后才能根据参考点移动需要纠偏的影像，注意，这个参考点间表的时候选择的坐标系应该与标准影像的坐标系一致。
如下图根据标准影像添加的参考点，下图以小块影像为准定制参考点，可以多加几个参考点，添加好参考点后停止编辑状态，准备下一步的纠偏工作（5）根据参照点进行纠偏打开ArcMap，增加Georeferencing工具条（Customize-->ToolBars--->Georeferencing 勾选）在Georeferencing工具条里面选择需要纠偏的影像shanxi_84.tif,然后点开上图框中的右下角标选择shift（平移）选项。
第一个选项Rotate(旋转），第三个Scale(放大缩小），然后将shanxi_84影像移动，使影像与参考点对准，如下所指示：(6) 将纠偏后的影像另存此影像精度不高，放大到一定程度就看不清了，关键点还可以凑合看，如果对精度有要求的可以下载更加精确的影像，这样纠偏效果更好，在此只作演示使用导出选择影像右键属性---data--->export data ---修改属性---save,如下所示3配准操作步骤若影像通过准确参数转换到相应的坐标系，导入可准确与矢量数据匹配无需手动配准。
利用影像配准(Georeferncing) 工具进行影像数据的地理配准
练习31.利用影像配准(Georeferncing) 工具进行影像数据的地理配准2.编辑器的使用（点要素、线要素、多边形要素的数字化）注意：在基于ArcMap 的操作过程中请注意保存地图文档第1步地形图的配准－加载数据和影像配准工具 (1)第2步输入控制点 (2)第3步设定数据框的属性 (4)第4步矫正并重采样栅格生成新的栅格文件 (7)第5 步分层矢量化－在ArcCatlog中创建一个线要素图层 (8)第6步从已配准的地图上提出等高线并保存到上面创建的要素类中 (13)根据GPS观测点数据配准影像并矢量化的步骤................................... 错误！未定义书签。
课外练习：翻译 .................................................................................... 错误！未定义书签。
第1步地形图的配准－加载数据和影像配准工具数据：昆明市西山区普吉地形图1:10000 地形图――70011-1.tif所有图件扫描后都必须经过扫描配准，对扫描后的栅格图进行检查，以确保矢量化工作顺利进行。
●打开ArcMap，添加“影像配准”工具栏。
●把需要进行配准的影像—70011-1.TIF增加到ArcMap中，会发现“影像配准”工具栏中的工具被激活。
第2步输入控制点在配准中我们需要知道一些特殊点的坐标。
通过读图，我们可以得到一些控件点――公里网格的交点，我们可以从图中均匀的取几个点。
一般在实际中，这些点应该能够均匀分布。
●在”影像配准”工具栏上，点击“添加控制点”按钮。
●使用该工具在扫描图上精确到找一个控制点点击，然后鼠标右击输入该点实际的坐标位置，如下图所示：●用相同的方法，在影像上增加多个控制点（大于7个），输入它们的实际坐标。
点击“影像配准”工具栏上的“查看链接表”按钮。
控制点的选择：打开70011-1，读取均匀分布的公里格网点坐标，x：568000，y:2778000；●注意：在连接表对话框中点击“保存”按钮，可以将当前的控制点保存为磁盘上的文件，以备使用。
实验二 GIS影像配准及矢量化
合肥工业大学资源与环境工程学院《地理信息系统概论》实验报告实验二姓名：谭远富学号： 20094618专业 : 地信09-2班任课教师 : 赵萍影像配准及矢量化一、实验目的1.理解利用多项式进行影像几何配准的基本原理。
2.掌握利用影像配准(Georeferencing) 工具进行影像数据的地理配准及利用编辑器进行点、线、多边形要素的数字化过程和方法。
二、实验材料ArcGIS10.0软件，实验数据（1：10万合肥市地形图）三、实验内容和步骤所有图件扫描后都必须经过扫描配准，对扫描后的栅格图进行检查，以确保矢化工作顺利进行。
1.定义投影：启动ArcCatalog，在左边目录树中找到待配准影像hf.tif，右击弹出快捷菜单，选择“属性”打开属性对话，在空间参考项内点击“编辑”按钮在“空间参考属性”对话框中的“坐标系”选项页下点击“选择”按钮。
在（Projected Coordinate Systems 目录下，选择Gauss Kruger---Beijing 1954-- Beijing 1954 GK Zone 20N.prj）。
第2步加载数据和影像配准工具：（1）打开ArcMap，添加“影像配准”工具栏：在菜单栏或工具栏空白处右击，在弹出的快捷菜单中勾选“影像配准“(Georeferencing)（2）把需要进行配准的影像—HF.TIF增加到ArcMap中，这时会发现“影像配准”工具栏中的工具被激活。
第3步输入控制点：在配准中我们需要知道一些特殊点（控制点）的坐标。
通过读图，我们可以得到一些控制点――公里网格的交点，从图中均匀的取几个点（一般在实际中，这些点应该能够均匀分布）。
在“影像配准”工具栏上，点击“添加控制点”按钮。
使用该工具在扫描图上精确点击一个控制点，然后鼠标右击输入该点实际的坐标位置，如下图所示：像配准”工具栏上的“查看链接表”按钮。
检查控制点的残差和RMS，删除残差特别大的控制点并重新选取控制点。
arcmap中镶嵌配准
1.1.1.1方法0所有图件扫描后都必须经过扫描纠正，对扫描后的栅格图进行检查，以确保矢量化工作顺利进行。
对影像的配准有很多方法，下面介绍一种常用方法。
（1）打开 ArcMap，增加 Georeferncing 工具条。
（2）把需要进行纠正的影像增加到 ArcMap 中，会发现 Georeferncing 工具条中的工具被激活。
（3）在配准中我们需要知道一些特殊点的坐标，即控制点。
可以是经纬线网格的交点、公里网格的交点或者一些典型地物的坐标，我们可以从图中均匀的取几个点。
如果我们知道这些点在我们矢量坐标系内坐标，则用以下方法输入点的坐标值，如果不知道它们的坐标，则可以采用间接方法获取。
（4）首先将 Georeferncing 工具条的 Georeferncing 菜单下 Auto Adjust 不选择。
（5）在 Georeferncing 工具条上，点击 Add Control Point 按钮。
（6）使用该工具在扫描图上精确到找一个控制点点击，然后鼠标右击输入该点实际的坐标位置：（7）用相同的方法，在影像上增加多个控制点，输入它们的实际坐标。
（8）增加所有控制点后，在 Georeferencing 菜单下，点击 Update Display。
（9）更新后，就变成真实的坐标。
（10）在 Georeferencing 菜单下，点击 Rectify，将校准后的影像另存。
后面我们的数字化工作是对这个校准后的影像进行操作的。
说法1在配准前，先在arctoolbox下的date management tool下的projections and transformations进行投影系统的定义；然后在arcmap中，利用georeferening工具，进行控制点的输入。
增加所有控制点后在georeferening工具下点击updatedisplay，最后rectify保存影像。
重新打开配准后的影像在界面的下方即可看到配准后显示的坐标。
实验 ArcGIS影像配准
实验二影像配准
一、实验目的
1、利用影像配准工具（Georeferencing）进行配准。
二、实验内容
1、ArcMap中加载图片。
2、在Layers上点击右键→Properties→Coordinate System里选
对应投影坐标系统。
3、找到Georeferencing Tools，然后用Add control points进行配准。
先点左键，再点右键，在出现的对话框中输入其对应理论坐标。
选择4个（方法为仿射变换）。
要求，残差要小于1.
4、如残差小于1，则在View Link Table 里选择save，保存控制
点文件。
5、在Geoferencing下选择Rectify，生成一幅已经配准好的影像。
6、在ArcGIS中将配准好的影像加进来。
7、在ArcCatalog下定位到相应的文件夹，然后new→Personnal
Geodatabase→Feature Class（其name 为等高线）
8、将等高线也加进来，使用Editor上的Sketch工具进行跟踪。
9、最后Stop Editting,save edits.
思考题：
1、该图片的投影坐标系统是？高程基准是？
2、什么是仿射变换？
3、保存控制点文件的作用？
4、Rectify中自然邻近内插，双线性内插，立方卷积内插的意义？。
ArcGis对影像进行配准
首先利用ArcCatalog，将TM影像的投影修改成与SPOT影像相同的投影。
（1）打开ArcCatalog，在左边的目录中找到需要修改投影的TM影像（2）右键单击，在弹出的快捷菜单中选择Properties…，弹出Raster Dataset Properties对话框，如下图：（3）在该对话框中找到Spatial Reference项，选择后面的Edit…按钮，弹出Spatial Reference Properties对话框，如下图：（4）在该对话框中选择Import…按钮，找到SPOT影像的存放位置，选择一幅。
这样我们就把SPOT影像的投影信息赋给了TM影像。
（5）单击“应用”，“确定”按钮，完成操作。
在ArcGis中配准遥感影像。
（1）打开Arcmap，加载修改过投影的TM影像和SPOT影像。
（2）打开Georeferencing 工具条，如下图：（3）其中Layer：选项应选择TM影像，即需要配准的影像，（4）为了便于配准，我们将SPOT影像放在TM影像的下面，并将TM影像的透明度进行修改，右键单击TM影像名，在弹出的快捷菜单中选择Properties…，弹出Layer Properties对话框，如下图：（5）在弹出的对话框中，选择Display标签，并将其中的Transparency：该项的值改为50 （6）为了更好的分辨出基准图和需要配准的图，我们还可以讲TM影像的颜色进行修改，方法就是单击TM影像名称下的颜色条进行修改。
（7）接着，就可以利用Georeferencing 工具条上的“Add Control Points”工具，进行控制点的选取。
通常影像的四个角应选择合适的控制点，对于其它的点的选择应遵循均匀分布，特征明显的地方。
（8）选择了20个点左右，点击Georeferencing 工具条上的“View Link Table”工具，弹出Link Table对话框，如下图：（9）在Transformation：选项中选择合适的变换方法，并同时查看所选控制点的误差和Total RMS error，删除那些误差较大的控制点，误差和Total RMS error是越小越好。
图像配准步骤
对于任意一幅图像进行矢量化，必须先要进行配准Arcmap下栅格图象配准的步骤（以基岩地质图为例）(1)打开ArcMap，在tools下面的customize下增加Georeferncing工具条。
(2) 点击add data把需要进行纠正的影像增加到ArcMap中，Georeferncing工具条被激活。
(3) 在校正中需要知道一些特殊点的坐标，一般选择4-6个点，在这里，选择4个图框点就可以了。
(4) 点击Georeferncing工具条的Auto Adjust去掉前面的对号，然后点击Add Control Point按钮(5)在扫描图上精确到找一个控制点，点击鼠标右击输入该点实际的坐标。
本次校正中输入的坐标为（度+分/60+秒/3600）。
如120°20ˊ30"，输入时应是x坐标，为120+20/60+30/3600=120.3417。
同样y坐标应为纬度，也依照同样算法。
保留四位小数。
继续这样的操作，直到找到四个图框点的实际坐标输入完为止。
(6)控制点输入完后，点击Auto adjust将其激活。
然后在Georeferencing菜单下，点击Update Display。
更新后，就变成真实的坐标。
(7)在Georeferencing菜单下，点击Rectify，将校准后的影像另存。
(8)在Georeferencing工具条上，点击view link table，把配准后的四个控制点的坐标信息保存为txt文件，可以在下次加载地图时把该坐标文件同时进来，以作修改。
配准后的图如下所示：（9）将配准好的图加载进来，点击view下的data frameproperties，点击coordinate system选项卡，对其进行坐标系统设置。
点击predefined下的地理坐标系统，选择GCS_xian 1980，点击应用即可（根据需要设置，有时不需要设置为meters），点击确定。
（11）对于新建的图层，在名称框中输入名称，然后选择要素类型，这是可以点击Edit对该图层进行坐标系统设定，如下图：选择select，可以双击下图中的地理坐标系，在Asia下选择xian1980，然后点击Add，最后一直确定即可。
ArcGIS影像配准及矢量化
实验三、影像配准及矢量化一、实验目的1.利用影像配准(Georeferencing) 工具进行影像数据的地理配准2.编辑器的使用（点要素、线要素、多边形要素的数字化）。
注意：在基于ArcMap 的操作过程中请注意保存地图文档。
二、实验准备数据：昆明市西山区普吉地形图 1:10000 地形图――70011-1.Tif，昆明市旅游休闲图.jpg (扫描图)。
软件准备：ArcGIS Desktop ---ArcMap三、实验内容及步骤第1步地形图的配准－加载数据和影像配准工具所有图件扫描后都必须经过扫描配准，对扫描后的栅格图进行检查，以确保矢量化工作顺利进行。
打开ArcMap，添加“影像配准”工具栏。
把需要进行配准的影像—70011-1.TIF 增加到ArcMap中，会发现“影像配准”工具栏中的工具被激活。
第2步输入控制点在配准中我们需要知道一些特殊点的坐标。
通过读图，我们可以得到一些控件点――公里网格的交点，我们可以从图中均匀的取几个点。
一般在实际中，这些点应该能够均匀分布。
在”影像配准”工具栏上，点击“添加控制点”按钮。
使用该工具在扫描图上精确到找一个控制点点击，然后鼠标右击输入该点实际的坐标位置用相同的方法，在影像上增加多个控制点（大于7个），输入它们的实际坐标。
点击“影像配准”工具栏上的“查看链接表”按钮。
第3步设定数据框的属性增加所有控制点，并检查均方差（RMS）后，在”影像配准”菜单下，点击“更新显示”。
执行菜单命令“视图”－“数据框属性”，设定数据框属性●更新后，就变成真实的坐标。
第4步矫正并重采样栅格生成新的栅格文件●在”影像配准”菜单下，点击“矫正”，对配准的影像根据设定的变换公式重新采样，另存为一个新的影像文件。
加载重新采样后得到的栅格文件，并将原始的栅格文件从数据框中删除。
后面我们的数字化工作是对这个配准和重新采样后的影像进行操作的。
通过上面的操作我们的数据已经完成了配准工作，下面我们将使用这些配准后的影像进行分层矢量化。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
影像图配准
数据准备：1:2000影像数据 55.2-38.0.tif 55.2-39.0.tif
配准前：加载上述两幅影像图，在ArcMap中显示效果如下：
第1步地形图的配准－加载数据和影像配准工具
所有图件扫描后都必须经过扫描配准，对扫描后的栅格图进行检查，以确保矢量化工作顺利进行。
●打开ArcMap，添加“影像配准”工具栏。
●把需要进行配准的影像—55.2-38.0.tif增加到ArcMap中，会发现“影像配准”工具栏
中的工具被激活。
第2步输入控制点
在配准中我们需要知道一些特殊点的坐标。
一般为控件点――公里网格的交点。
在这里将选取影像图的四个角点，根据影像图的图幅号算出它的每个角点的坐标点。
●在“影像配准”工具栏上，点击“添加控制点”按钮。
●使用该工具在扫描图上精确到找一个控制点点击，然后鼠标右击输入该点实际的坐标位
置，如下图所示：
●用相同的方法，在影像上增加多个控制点（大于7个），输入它们的实际坐标。
点击“影
像配准”工具栏上的“查看链接表”按钮。
●检查控制点的残差和RMS，删除残差特别大的控制点并重新选取控制点。
转换方式设定为“二次多项式”
注意：在连接表对话框中点击“保存”按钮，可以将当前的控制点保存为磁盘上的文件，以备使用。
第3步设定数据框的属性
增加所有控制点，并检查均方差（RMS）后，在”影像配准”菜单下，点击“更新显示”。
执行菜单命令“视图”－“数据框属性”，设定数据框属性
在“常规”选项页中，将地图显示单位设置为“米”
在“坐标系统”选项页中，设定数据框的坐标系统为“Xian_1980_Degree_GK_CM_102E”（西安80投影坐标系，3度分带，东经
102度中央经线），与扫描地图的坐标系一致
●更新后，就变成真实的坐标。
第4步矫正并重采样栅格生成新的栅格文件
●在”影像配准”菜单下，点击“矫正”，对配准的影像根据设定的变换公式重新采样，
另存为一个新的影像文件。
●根据上面的方法配准图：55.2-39.0.tif。
●加载重新采样后得到的栅格文件，并将原始的栅格文件从数据框中删除。
显示如下：。
