2018中考物理 专题复习七 电流表电压表在电路故障判断中的应用

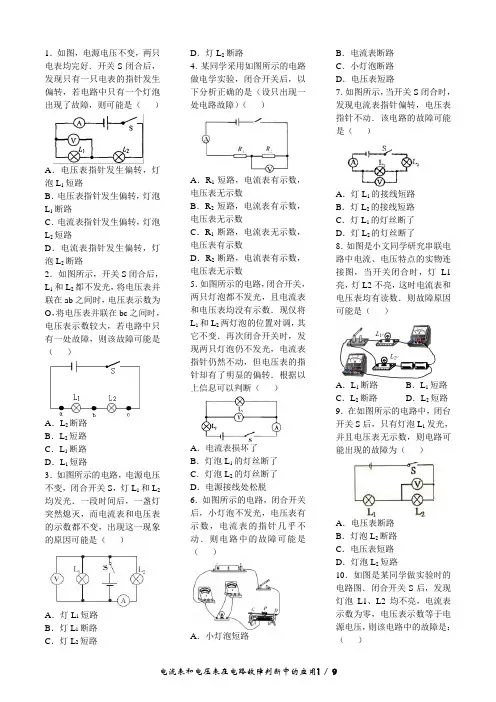

电流表电压表在电路故障判断中的应用一、单选题1.（2017•威海）如图所示，电源电压保持不变，闭合开关S，灯不亮，电流表有示数，电压表没有示数．则电路的故障情况可能是（）A. 灯L断路B. 灯L短路 C. 电阻R断路 D. 电阻R短路2.（2017•南京）如图所示电路闭合开关，甲、乙两灯泡均发光，过一会儿，其中一个灯泡突然熄灭，但两电表指数仍明显偏转，造成此现象的原因可能时（）A. 甲灯泡短路B. 乙灯泡短路 C. 甲灯泡断路 D. 乙灯泡断路3.（2017•营口）如图所示的电路中，电压表示数为零，灯泡L1、L2均不亮，如果把电压表改接在L1两端，示数为2.8V，如果把电压表改接在电源两端，示数也为2.8V，则该电路的故障是（）A. L1断路B. L2断路 C. L1短路 D. L2短路4.（2017•四川）如图所示的电路中，电源电压为6V，当开关S、S1和后，只有一只灯泡发光，且电压表V 的示数为6V，产生这一现象的原因可能是（）A. 灯L1处短路B. 灯L1处断路 C. 灯L2处短路 D. 灯L2处断路5.（2017•广元）如图所示的电路，闭合开关S，灯泡L1， L2均不发光，且电流表Ⓐ和电压表Ⓥ指针均指在零刻度．现将灯泡L1和L2位置对调，其余元件位置不变，重新闭合开关S时，发现两只灯泡仍不发光，电流表Ⓐ指针仍然不动，但电压表Ⓥ的指针发生了明显偏转，依据上述信息可以判断（）A. 灯泡L1的灯丝断了B. 灯泡L2的灯丝断了 C. 电源接线处松脱 D. 电流表损坏了6.（2013•南宁）如图所示电路，闭合开关S后，若灯L不亮，电压表有示数，电流表无示数．则发生的故障是（）A. L短路B. L断路 C. R短路 D. R断路7.（2017•德阳）在如图所示的电路中，闭合开关S后，两灯都不亮，电压表有示数，电流表无示数，则该电路故障可能是（）A. 灯泡L1开路B. 灯泡L2开路 C. 灯泡L2短路 D. 电流表短路8.（2017•内江）某同学连接的电路如图所示，闭合开关后，无论怎样调节滑动变阻器，灯泡L1、L2都不亮．他用电压表进行电路故障检测，把电压表并联接在某亮点之间，测试结果如表所示，则可以判定电路总故障的是（）测试点a、b a、f a、e a、d电压表有示数有示数有示数无示数A. 灯泡L1短路B. 灯泡L2短路 C. de段开路 D. be段开路9.（2017•连云港）在如图所示的电路中，电源电压保持不变，闭合开关S，电路正常工作，一段时间后，发现两个电表的示数都变大，则出现这种故障的可能原因是（）A. R1短路B. R1断路 C. R2短路 D. R2断路10.（2013•茂名）如图所示，当开关S闭合后，灯L1、L2发光．过一会儿，两灯突然熄灭，电压表有明显示数，由此现象判断电路的故障是（）A. 开关S接触不良B. 灯L1断路 C. 灯L2断路 D. 灯L2短路11.（2016•衡阳）如图所示，闭合开关S，小灯泡发L发光后突然熄灭，电流表示数几乎为零，电压表示数接近电源电压，关于故障的判断正确的是（）A. 灯L短路B. 灯L断路 C. 滑动变阻R短路 D. 滑动变阻R断路12.（2016•烟台）某同学按照图所示的电路测定小灯泡的电功率，闭合开关S后，他观察到小灯泡不发光，但电流表、电压表指针有偏转．以下判断正确的是（）A. 灯泡被短路B. 灯泡的灯丝断了C. 灯泡与灯座接触不良 D.灯泡的实际功率比额定功率小得多13.如图是某同学做实验时的电路图．闭合开关S后，发现灯泡L1、L2均不亮，电流表示数为零，电压表示数约等于电源电压，则该电路中的故障是（）A. 电源正极与a之间断路 B. a、L1、b之间断路C. b、L2、c之间断路D. c与电源负极之间断路14.如图所示，闭合开关S，两灯均不亮，电流表无示数，电压表有示数，则故障是（）A. 灯L1断路B. 灯L2断路 C. 灯L1被短接 D. 灯L2被短接15.小明利用如图所示的电路测R x的电阻．连接好电路闭合开关后，无论怎样调节滑动变阻器滑片，电流表指针几乎无偏转、电压表示数接近电源电压，出现这种情况的原因是（）A. R x短路B. R x断路 C. 电流表断路 D. 滑动变阻器断路16.（2015•福州）如图所示，闭合开关S，两灯均不亮，电流表无示数，电压表有示数，则故障是（）A. 灯L1开路B. 灯L2开路 C. 灯L1短路 D. 灯L2短路二、填空题17.（2017•上海）在如图所示的电路中，电源电压为U，己知电路中仅有一处故障，且只发生在电阻R1、R2上，电键S闭合前后，电压表指针的位置不变，请根据相关信息写出电压表的示数及相应的故障．________18.（2017•吉林）如图所示，闭合开关后小灯泡L1、L2均正常发光，它们的连接方式是________联；过一会发现有一个小灯泡熄灭，而电流表的示数不变，则电路中出现的故障是________．19.（2017•昆明）在图中所示电路中，电源电压恒为6V．闭合S后，发现两个小灯泡（均标有”3V1W“）都不亮，用电压表测得U ac=U bd=6V，如果电路中的各段导线及连接处均无问题且故障只有一处，那么电路故障是________（须指明那个元件出了什么故障）；如果此时用电压表去测灯泡L1两端电压，则电压表的示数为________．20.（2017•吉林）如图所示的电路中，当开关闭合时，灯不发光，电压表示数为0；当开关断开时，灯仍不发光，电压表示数为6V，则电路中故障是灯________（选填“短路”或“断路”），电源两端电压为________V．21.（2017•济宁）两个相同的小灯泡串联起来接入电路中，正常工作．如果其中一只灯泡发生了断路，另一只灯泡也不能工作．用一根导线或电压表与其中一只小灯泡并联，就能检测出发生断路的小灯泡．你认为用________（选填“导线”或“电压表”）检测更好些，理由是________．22.（2016•厦门）如图所示，两只电表及导线完好，闭合开关，两只电表示数为零．现用一个完好的电阻替换R2，在闭合开关：①若只有电压表示数不为零，则原来的故障是________；②若只有电流表示数不为零，则原来的故障是________．23.（2016•上海）在如图所示的电路中，电源电压保持不变，闭合电键S，发现只两个电表的指针发生偏转，已知电阻R1、滑动变阻器R2中仅一个出现了故障①电路中的故障可能是________；②接着，移动变阻器R2的滑片P，只观察到一个电表的示数发生了改变，则故障一定是________．24.（2016•黔南州）在甲图中，R1=3R2，要使R1与R2组成并联电路，应闭合开关________，断开开关________，此时R1与R2中通过的电流比I1：I2=________。

在乙图中，闭合开关S，并将滑片向右移动，电压表示数将________（选填“变大”、“变小”或“不变”），如在移动滑片时，的示数突然增大到接近电源电压值，而的指针几乎不偏转，出现这一现象的原因可能是________。

三、实验探究题25.（2013•南京）在“测量小灯泡功率”的实验中，小灯泡的额定电压为2.5V，正常发光的电阻为10Ω．（1）请你用笔画线代替导线，将图甲中实物电路连接完整．（2）连接好电源，闭合开关，小灯泡发光，但电压表示数为0，经检查，图中a，b，c，d四根导线有一根断了，则该导线是________（填写字母）（3）排除故障后，闭合开关，测量小电灯额定功率，移动滑动变阻器的滑片P，眼睛应先注视________表的示数，然后读出另一电表示数．当小电灯正常发光时，电流表的示数如图乙所示，则小电灯的额定功率为________ W．（4）在小电灯正常发光时，再将滑片P向B端移动到另一位置，则小电灯的实际功率________（选填“大于”、“小于”或“等于”）额定功率．26.（2014•遵义）某兴趣小组用如图甲所示的实验仪器，测量一只额定电压为2.5V的小灯泡的额定功率．（1）图甲中的电路未连接完整，请用笔画线代替导线，在答题卡相应图中将电路连接完整________．（2）电路连接好后，闭合开关，发现灯泡发光，电压表的指针有明显偏转，但电流表的指针却没有偏转，请问发生这种现象的原因是：________（3）排除故障后，它们根据测量出的实验数据画出了如图乙所示的I﹣U图像，由此可知小灯泡的额定功率为________ W．答案解析部分一、单选题1.【答案】B【解析】【解答】解：A．若灯L断路，电路断路，电压表串联在电路中测电源的电压，则电流表无示数，电压表有示数，故A不符合题意；B．若灯L短路，灯泡不亮，此时电压表被短路无示数，电路为R的简单电路，电流表测电路中的电流有示数，故B符合题意；C．若电阻R断路，电路断路，电压表和电流表均无示数，灯泡不亮，故C不符合题意；D．若电阻R短路，电路为灯泡L的简单电路，电压表测电源的电压，电流表测电路中的电流，则两电表都有示数，故D不符合题意．故选B．【分析】由电路图可知，灯泡L与电阻R串联，电压表测灯泡L两端的电压，电流表测电路中的电流，逐个分析每个选项找出符合要求的选项．2.【答案】C【解析】【解答】解：由图可知，该电路为并联电路，电流表测量乙的电流，电压表测量电源电压；甲、乙两灯泡均发光，过一会儿，其中一个灯泡突然熄灭，但两电表指数仍明显偏转，这说明电路不是短路，而是一个支路断开；电流表有示数，说明乙正常，故故障是甲断路．故选：C．【分析】首先判定电路的连接形式；根据电表的示数变化情况分清是断路还是断路，然后在判定具体故障的位置．3.【答案】A【解析】【解答】解：A、如果L1断路，L1和L2都不发光，图中电压表并联在L2两端，则电压表与电源的两端不相连，电压表无示数；将电压表并联在L1两端时，电压表示数为2.8V，则电压表串联在电路中测电源电压；如果把电压表改接在电源两端，示数也为2.8V，进一步说明了电压表并联在L1两端时电压表测电源电压，故A符合题意；B、如果L2断路，L1和L2都不发光，电压表并联在L2两端，则电压表与电源的两端相连，电压表有示数，故B不符合题意；CD、如果L1短路或L2短路，其中一个灯泡会发光，故CD不符合题意．故选A．【分析】两灯都不亮，说明没有电流从任何一盏灯通过，所以不可能是一盏灯短路，另一盏灯完好，具体原因根据电压表有无示数判断．4.【答案】D【解析】【解答】解：当开关S、S1和后，只有一只灯泡发光，因此电路发生短路故障；又因为电压表有示数，并且等于电源电压，所以L2被短路．故选D．【分析】当电路发生断路时，用电器不工作，且电路中电流为零；当电路发生短路时，用电器可能工作，并且电路中有电流；该电路为串联电路，电压表测量L1两端的电压，根据用电器工作情况以及电压表示数确定电路的具体故障．5.【答案】B【解析】【解答】解：闭合开关，两只灯泡都不亮，电流表无示数，说明电路中有断路；电压表无示数，说明电压表两接线柱到电源的正负极之间有断路，则可能是灯泡L2的灯丝断了或电流表损坏了；将灯泡L1、L2的位置对调，闭合开关，电流表无示数，说明电路中有断路；电压表有示数，说明电压表两接线柱到电源的正负极之间是通路，则与电压表并联的支路发生断路，即灯泡L2的灯丝断了，故ACD错误，B正确．故选B．【分析】分析电路图可知，两只灯泡串联，闭合开关，两只灯泡都不亮，电流表无示数，说明电路中有断路；电压表无示数，说明电压表两端到电源的正负极之间有断路；将电灯L1、L2的位置对调，闭合开关，电流表无示数，说明电路中有断路；电压表有示数，说明电压表两接线柱到电源的正负极之间是通路．6.【答案】D【解析】【解答】解：A、如果灯泡L短路，电路电阻较小，电流表指针偏转角度应较大．此选项不符合题意； B、如果灯泡L断路，整个电路断路，电压表、电流表指针不会偏转．此选项不符合题意；C、如果R短路，电路电阻较小，电流表指针偏转角度应较大；电压表相当于与导线并联无示数．此选项不符合题意；D、如果R断路，电压表测量电源电压，指针会明显偏转；电路中无电流，即电流表示数为零．此选项符合题意．故选D．【分析】（1）电压表有示数，说明电压表的两个接线柱和电源的两极连接的电路中无断路；（2）电流表无示数，说明电路中电阻很大，可能是断路了．7.【答案】A【解析】【解答】解：由图可知，两灯串联，电压表测量L1两端的电压；闭合开关S后，L1、L2都不亮，电流表无示数，说明电路中有断路现象；电压表有示数，说明电压表两端能与电源两极连通，灯泡L2是完好的，所以故障原因是L1开路．故A正确．故选A．【分析】由图可知，两灯串联；两个灯泡都不亮，电流表无示数，说明电路中有断路现象；电压表有示数，说明电压表到电源两极是连通的，所以在L1处有断路故障．8.【答案】C【解析】【解答】解：A、如果灯泡L1短路，灯泡L2会发光．故A不符合题意；B、如果灯泡L2短路，灯泡L1会发光．故B不符合题意；C、如果d、e段开路，整个电路断路，两灯都不亮；将电压表接在a、f，a、e有示数，a、d无示数．故C符合题意；D、如果b、e段开路，整个电路断路，两灯都不亮，电压表接在a、e间无示数．故D不符合题意．故选C．【分析】闭合开关灯泡不亮，原因有两个：灯泡处短路或电路断路，具体故障可将每选项逐一代入题目检查是否符合题意，从而确定正确选项．【解析】【解答】解：A 如果灯R1发生了短路，电压表示数变为零．故A错误；B 如果灯R1发生了断路，电流表示数变为零．故B错误；C 如果R2出现短路，电压表测量电源电压，示数变大；电路总电阻减小，电路电流增大，电流表示数增大．故C正确；D 如果R2出现断路，电流表示数变为零．故D错误．故选C．【分析】判断电路故障问题，是中考题中常见的题型，在不能直接确定故障原因时，可以采用数学上的“反证法”，将选项逐一代入题干，检查是否符合题意．10.【答案】B【解析】【解答】解：开关S闭合后，L1、L2均能发光．过一会儿，L1、L2都不发光，说明是电源短路或开路，而电压表有明显示数，说明电源电压没有损坏，故障为开路，并且电压表正负接线柱与电源两极相连，故灯L1断路．故选B．【分析】两个电灯都不亮，说明是电源短路或开路，而电压表有读数说明此时电压表测的是电源电压，并且电源没有损坏，据此分析即可判断．11.【答案】B【解析】【解答】解：A．灯L短路时，电压表被短路无示数，故A不符合题意；B．灯L断路，电路断路，电流表示数几乎为零、灯泡不亮，电压表测电源的电压示数接近电源电压，故B 符合题意；C．滑动变阻R短路，灯泡发光，电流表有示数，故C与题意不符；D．滑动变阻R断路，电路断路，电压表无示数，故D与题意不符．故选B．【分析】电压表示数接近电源电压说明电压表与电源之间是通路，小灯泡发L发光后突然熄灭、电流表示数几乎为零说明电路短路，即电压表并联部分断路．用电压表判断故障时，若电压表有示数，可能是所并联的地方开路或其他地方短路了，若电压表没有示数，则可能是所并联的地方短路或其他地方开路了．12.【答案】D【解析】【解答】解：A、灯泡被短路后，电流表指针偏转，电压表的正负接线柱不能与电源两极相连，因此电压表指针不偏转，故A不符合题意； BC、灯泡的灯丝断了或灯泡与灯座接触不良时，电路为断路，电流表指针不偏转，电压表的正负接线柱与电源两极相连，因此电压表指针偏转，故B不符合题意；D、当灯泡的实际功率比额定功率小得多时，灯泡不发光，此时电路中有电流，但比较小，即电流表、电压表指针都有偏转，故D符合题意．故选D．【分析】要解答此题需掌握电路短路和断路的区别．电路短路时，电路中仍有电流，用电器能工作．电路断路时，电路中无电流，用电器不工作．根据选项中的故障以及电流表、电压表在电路中的不同特征来判断．本题考查了根据电流表和电压表的示数情况判断串联电路的故障，电流表示数为零说明故障是开路，电压表有示数，说明开路在电压表的两接线柱之间．【解析】【解答】解：A、如果电源正极与a之间断路，则电压表无示数，不符合题意，故A错； B、如果a、L1、b之间断路，则电压表无示数，不符合题意，故B错；C、如果b、L2、c之间断路，则电流表无示数，电压表通过灯L1、闭合的开关、电流表和导线接在电源的两极上，电压表的示数等于电源电压，符合题意，故C正确；D、如果c与电源负极之间断路，则电压表无示数，不符合题意，故D错．故选C．【分析】在串联电路中电流表示数为零，说明电路是开路；电压表示数等于电源电压，说明从b点到电源正极、从c点到电源负极是通路，在b、c两点之间有断路．14.【答案】A【解析】【解答】解：由图可知，两灯串联，电压表测量L1两端的电压，电流表测量电路电流；闭合开关S后，两灯均不亮，电流表无示数，说明电路中有断路现象；电压表有示数，说明电压表两端能与电源两极连通，灯泡L2是完好的，所以故障原因是L1断路．故选A．【分析】由图可知，两灯串联；两个灯泡都不亮，电流表无示数，说明电路中有断路现象；电压表有示数，说明电压表到电源两极是连通的，据此判断故障所在．15.【答案】B【解析】【解答】解：根据电路图可知，定值电阻与滑动变阻器串联，电流表指针几乎无偏转，说明电路为断路；电压表示数接近电源电压，说明电压表与电源连通，因此R x断路．故选B．【分析】电流表示数几乎为零，说明电路为断路；电压表有示数，说明电压表与电源连通，据此判断电路故障所在．16.【答案】B【解析】【解答】解：由电路图可知，两灯泡串联，电流表测电路电流，电压表测灯L2电压； A、如果灯泡L1开路，整个电路开路，电压表、电流表指针不会偏转．此选项不符合题意；B、如果L2开路，电压表串联入电路，电压表测量电源电压，指针会明显偏转；电路中无电流，即电流表示数为零．此选项符合题意；C、如果灯泡L1短路，电路电阻较小，电流表指针偏转角度应较大．此选项不符合题意；D、如果L2短路，电路电阻较小，电流表指针偏转角度应较大；电压表相当于与导线并联无示数．此选项不符合题意．故选B．【分析】（1）电压表有示数，说明电压表的两个接线柱和电源的两极连接的电路中无断路；（2）电流表无示数，说明电路中电阻很大，可能是断路了．二、填空题17.【答案】若电压表的示数为U，说明R2断路或R1短路；若电压表的示数为0，说明R1断路【解析】【解答】解：①若闭合开关前，电压表有示数，说明电压表通过R1与电源的两极连通，此时电压表的示数为电源电压U；闭合开关后，电压表指针的位置不变，即电压表仍然测电源电压，则故障可能是R1短路了（R1不分压），也可能是R2断路（此时电压表串联在电路中测电源电压）．②若闭合开关前，电压表无示数，说明电压表与电源的两极不相连，则故障为R1断路；闭合开关后，电压表指针的位置不变，即电压表仍然无示数，也说明是R1断路．故答案为：若电压表的示数为U，说明R2断路或R1短路；若电压表的示数为0，说明R1断路；【分析】从两个方面分析：①若电压表有示数说明闭合开关前后，电压表与电源的两端相连，据此定出故障所在；②若电压表无示数说明闭合开关前后，电压表与电源的两端不相连，据此确定出故障所在．18.【答案】并；L2断路【解析】【解答】解：（1）由电路图可知，闭合开关S后，电流从电源正极开始分支，分别经过两个灯泡再回到电源负极，因此两灯泡并联连接；（2）图中电流表测L1支路的电流，电流表的示数不变，说明小灯泡L1没有故障，则故障在L2上；若L2短路，小灯泡L1也同时被短路，两个灯泡都不亮，所以只能是L2断路．故答案为：并；L2断路．【分析】（1）串联电路只有一条电流路径，流过一个元件的电流同时流过另一个元件，因此各元件相互影响；并联电路中有多条电流路径，各支路上的元件互不影响；（2）电流表的示数不变，说明小灯泡L1没有故障，则故障在L2上，根据并联电路的特点分析故障．19.【答案】灯泡L2灯丝断；0V【解析】【解答】解：将电压表接在ac两点之间时，示数为6V，说明除灯泡L1、L2以外的电路是通路；将电压表接在bd两点之间时，示数为6V，说明除灯泡L2和滑动变阻器以外的电路是通路．由上知滑动变阻器是完好的，所以故障原因为灯泡L2灯丝断了．因为L1是完好的，如果此时用电压表测灯泡L1两端电压，电压表示数为零．故答案为：灯泡L2灯丝断；0V．【分析】闭合开关灯泡不亮，原因有两个：断路或短路．其中若一个灯泡短路，另一只灯泡会发光，此题中两灯都不亮，只能发生断路．20.【答案】短路；6【解析】【解答】解：开关闭合时，灯泡不发光，说明电路断路或灯泡短路，因为电压表示数为0，说明灯泡短路或电阻R断路；当开关断开时，灯仍不发光，但电压表示数为6V，说明电压表的正负接线柱与电源正负极之间连接是连通的，说明电阻R没有断路，所以故障只能是灯泡L短路；开关断开时，电压表与电阻R串联，电压表测量的是电源电压，即电源电压为6V．故答案为：短路；6．【分析】开关闭合时，灯泡不发光，说明电路断路或短路，因为电压表示数为0，说明灯泡短路或电阻断路；当开关断开时，灯仍不发光，电压表示数为6V，说明电压表的正负接线柱与电源正负极之间连接是连通的；据此判断故障的确切位置．21.【答案】电压表；如果选择导线，可能会造成另一灯泡两端电压过高，从而烧坏灯泡【解析】【解答】解：要检验灯泡故障，需要将所选器材与其中的一只灯泡并联．如果选择导线，可能会造成另一灯泡两端电压过高，从而烧坏灯泡．所以不能选择导线，用电压表更好．故答案为：电压表；如果选择导线，可能会造成另一灯泡两端电压过高，从而烧坏灯泡．【分析】选择器材接入电路判断用电器故障时，应该使接入的器材和原电路安全，不能造成短路．22.【答案】R1、R2都断路；R2断路和R1短路【解析】【解答】解：分析电路可知R1、R2串联，电压表V测量R1两端电压．若电流表示数为零，说明电路故障是断路，若只有R1断路，则电压表会有示数，根据电压表也没有示数，说明R2一定断路；用完好的电阻R替换R2，闭合电键，若只有电压表示数不为零，即电流表示数还是零，说明R1也断路；如果只有电流表示数不为零，那说明R1没有断路，但电压表示数为零，那说明电阻R1短路了．故答案为：①R1、R2都断路；②R2断路和R1短路．【分析】电路故障有断路和短路，根据电流表示数为零，可判断故障原因的断路，电压表示数也为零则可判断R2一定断路，替换R2，再根据电表示数进一步判断R1故障原因．本题主要是电路故障的分析，要注意电路中给出的实验现象，关键能够理解断路和短路的含义．23.【答案】R1开路或R1短路；R1短路．【解析】【解答】解：①若电阻R1开路，两个电压表的正负接线柱通过变阻器、导线接在电源正负极上，电压表示数；电压表的电阻无限大，使得电路中的电流为0，电流表无示数，两个表示数；若电阻R1短路，电压表V1无示数；电压表V通过导线接在电源上，电流表测量通过变阻器的电流，二者都示数，两个表示数；若滑动变阻器开路，电压表V1无示数，电流表无示数；电压表V的正负接线柱通过导线接在电源正负极上，电压表示数，只一个表示数；若滑动变阻器短路，两个电压表测量的都电源的电压，都示数；电流表测量的是通过电阻R1的电流，也示数，三个表都示数；综上，电路中的故障可能是电阻R1开路或若电阻R1短路；②若电阻R1开路，电压表与变阻器串联，电压表V1示数始终接近电源电压，电流表无示数，电压表V为电源电压不变；若R1短路，电压表V1示数为0，电压表V示数为电源电压，而电压表测通过变阻器的电流，当移动R2滑片P时，由欧姆定律，电流表示数发生变化．所以，移动变阻器R2的滑片P，只观察到一个电表的示数发生了改变，则故障一定是R1短路．故答案为：①R1开路或R1短路；②R1短路．【分析】已知电阻R1、滑动变阻器R2中仅一个出现了故障，分别列举可能出现的4种情况：电阻R1开路；电阻R1断路；滑动变阻器开路；滑动变阻器短路，所发生的现象与题目对比，符合的即为可能出现的故障．本题根据题目列举可能的所故障，根据可能出现的现象与题目比较，相符合的即为可能的故障．同学们要学会这种推理方法．24.【答案】S1、S3；S2；1：3；变小；电阻R断路【解析】【解答】解：（1）由图甲电路图可知，当S1、S3闭合，S2断开时，R1与R2并列连接即为并联；因并联电路中各支路两端的电压相等，所以，由I= 可知，R1与R2中通过的电流比：= = = = ；（2）在图乙可知，R与R0串联，电压表测R两端的电压，电流表测电路中的电流，将滑片向右移动时，接入电路中的电阻变大，电路中的总电阻变大，由I= 可知，电路中的电流变小，由U=可知，R两端的电压变小，即电压表的示数变小；电压表的示数突然增大到接近电源电压值，电流表指针几乎不偏转，说明电压表并联部分断路，即可能是电阻R断路。
