住宅小区变配电系统设计及变配电室布置汇总分析
【毕业论文】住宅小区供配电系统的设计(住宅小区配电设计含电气图、预算)
摘要本毕业设计主要介绍的是根据国家相关标准和规范对小区供配电系统进行电气设计。
其主要内容包括以下几个方面：首先，按单位面积法、单位指标法进行负荷计算。
其次，选择降压箱式变电站的形式及位置。
最后，根据电压和计算电流选择低压电缆型号和低压配电设备。
简要介绍了箱式变电站的防雷与接地，并绘制出相关的电气图纸。
最后依据电气施工图纸设计编制出一套施工预算书。
关键词：负荷计算；箱式变电站；电缆；接地；预算书目录第一章设计说明 (2)1.1.住宅小区基本情况 (2)1.2.设计范围 (2)1.3.设计原则 (2)1.4.环境条件 (3)第二章住宅小区负荷计算 (4)2.1.供配电系统概述 (4)2.2.负荷分级及供电要求 (4)2.3.电源及高压供配电系统 (5)2.4.负荷计算 (6)第三章住宅小区供配电措施 (12)3.1.箱式变的台数与容量、类型的选择 (12)3.2.高、低压分线设备选择 (16)3.3.高、低压电缆类型及截面型号选择 (17)第四章防雷接地 (21)4.1电力设备防雷 (21)4.2低压配电系统的接地型式和基本要求 (21)4.3接地种类 (22)4.4接地装置 (22)第五章施工图设计预算书 (24)参考文献 (40)致谢 (41)第一章设计说明1.1.住宅小区基本情况该住宅小区占地面积约73000平方米，共有建筑27座，其中高层住宅楼6座（3#、4#、13#~16#楼，3#、4#楼带2层底商），多层住宅楼10座(1#、2#、5#~12#楼，#10楼带2层底商)，写字楼4座（19#~22#），小区西、北侧临街建筑均带有底商（17#、18#），此外还有小区物业（23#）、泵房（24#）、热力交换站（25#）及车棚（26#、27#）、地下车库等公共用电设施。
（详见附图6）1.2.设计范围按照市区供电部10kV及以下配电网络设计的规定，对于住宅小区配电工程，设计范围为：高压侧从市区公用10kV配电线路起，在接引10kV电源处设置明显断开点，低压侧至小区内各建筑低压用电计量装置上表位。
浅析住宅小区10kv变电所及配电系统设计
浅析住宅小区10kv变电所及配电系统设计随着社会经济的发展，国民生产力的不断提高，人们对于居住条件的要求也越来越高。
电能的分配和使用在人们生活中的地位日益提高。
如何将电能从发电厂输送并转化为居民所用电压，是需要研究的重要课题。
本次主要设计内容为小区10Kv变电所以及配电系统设计，实现了降压并分配电能到用户的功能。
该小区面积大，考虑到供电半径以及负荷容量问题，共设计了1个主变电所和3个分变电所。
该基础理论设计实现了小区电能的转化和分配问题，变电所选址、负荷分配，主接线设计、电气设备选择合理，理论上满足了用户对于电能的需求。
标签：变电所;配电系统;主接线;电气设备1引言随着社会经济的发展，国民生产力的不断提高，人们对于居住条件的要求也越来越高。
各种高楼大厦在各大城市崛地而起，电能的输送与分配就是这些大厦活力的源头。
电能是由发电厂生产的，但是发电厂大都距离城市或者工业中心较远，所以需要输电线路将电能输送到城市或者工业区。
输送过程中为了减少损耗，采用高压输电的方式，输送到用户之后再降压，从而实现电能的分配。
对于住宅小区而言，-套安全、经济、可靠的供配电系统是日常生活的基本保障，做好供配电系统的设计可以将电能最大化的合理利用，造福社会。
而如何设计-个变电所以及配电系统，使其能达到居民的用电的需求，是需要解决的问题。
本次设计主要针对住宅小区的变电所以及配电系统设计，即强电部分设计。
设计需按建筑电气设计规范及制图标准，根据所能取得的电源及建筑物用电负荷的实际情况，按照安全可靠、技术先进、经济合理的要求，对小区内进行10KV 变电所选址和电气设计。
主要工作是进行负荷的分类与计算，主接线的设计，图纸的绘制，相关电气设备的选择与校验，配电系统的设计，从而实现电能在小区的转化与分配。
按建筑电气设计规范及制图标准，根据所能取得的电源及建筑物用电负荷的实际情况，按照安全可靠、技术先进、经济合理的要求，对小区内进行10KV变电所选址和电气设计并绘制图纸。
住宅小区供配电系统设计要点分析
住宅小区供配电系统设计要点分析摘要：随着科学技术的快速发展，社会各界对于城市配电网络供电可靠性要求越来越高。
由于住宅小区用电设备多、占地面积大、负荷容量大、人口较为集中，特别是用电高峰集中，如供电可靠性不足，必然会给广大人民群众的生活带来较大的困扰。
因此，这就需要我们能够做好住宅小区供配电系统的设计工作，从而以此来保障整个小区的电力稳定供应。
关键词：住宅小区；供配电系统；可靠性1.住宅小区供配电设施现状分析随着居民生活水平的不断提高，家用电器特别是空调、电饭锅、微波炉、热水器等功率大、耗电多的用电设备在普通家庭中广泛使用。
随着居民用电负荷的剧增，居民生活小区的供电设施难以满足目前居民用电负荷增长的需要，主要存在如下一些问题：有的房地产开发商只考虑自身利益，为了节省资金，提供落后的配电设备选型、变压器配置容量不足、建设标准较低，带来不安全隐患，甚至在开发初期降低报装容量。
一般建成后的小区，很难再找到一个较合适的地方来重新建造一座变配电室，以满足居民生活用电负荷增长的需要。
且在如今房地产行业高速运转的背景下，施工工期严重压缩，也对最终供电的可靠增加不少压力。
因此，在这样的现状下，必须要求充分理解住宅小区供配电系统设计要点，合理设计，确保住宅小区供电可靠性，为居民提供便利的用电条件。
2.住宅小区供配电系统设计要点2.1居民住宅小区的负荷测算在进行住宅小区电气设计时，负荷等级的确定是供电设计的首要问题，对于目前普遍的新建小区而言，往往以高层建筑居多，用电负荷存在二级负荷（具体根据建筑规模确定），此时应考虑第二路电源，如发电机等，确保供电，且各变压器应两两相互联络，提高用电的可靠性。
其次要考虑的是住户的用电负荷问题，本人主要从事珠三角地区的建筑电气设计，在考虑住户用电负荷时，主要参考南方电网的报装标准，即建筑面积小于80m2取4kW，80m2（含80）至120m2取6kW，120m2（含120）至150m2取8kW，大于150 m2时，按60W/ m2计算。

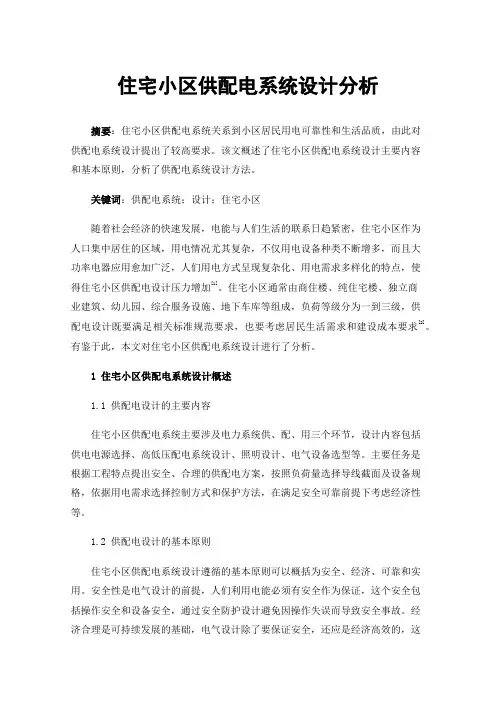

住宅小区供配电系统设计分析
住宅小区供配电系统设计分析摘要：住宅小区供配电系统关系到小区居民用电可靠性和生活品质，由此对供配电系统设计提出了较高要求。
该文概述了住宅小区供配电系统设计主要内容和基本原则，分析了供配电系统设计方法。
关键词：供配电系统；设计；住宅小区随着社会经济的快速发展，电能与人们生活的联系日趋紧密，住宅小区作为人口集中居住的区域，用电情况尤其复杂，不仅用电设备种类不断增多，而且大功率电器应用愈加广泛，人们用电方式呈现复杂化、用电需求多样化的特点，使得住宅小区供配电设计压力增加[1]。
住宅小区通常由商住楼、纯住宅楼、独立商业建筑、幼儿园、综合服务设施、地下车库等组成，负荷等级分为一到三级，供配电设计既要满足相关标准规范要求，也要考虑居民生活需求和建设成本要求[2]。
有鉴于此，本文对住宅小区供配电系统设计进行了分析。
1住宅小区供配电系统设计概述1.1 供配电设计的主要内容住宅小区供配电系统主要涉及电力系统供、配、用三个环节，设计内容包括供电电源选择、高低压配电系统设计、照明设计、电气设备选型等。
主要任务是根据工程特点提出安全、合理的供配电方案，按照负荷量选择导线截面及设备规格，依据用电需求选择控制方式和保护方法，在满足安全可靠前提下考虑经济性等。
1.2 供配电设计的基本原则住宅小区供配电系统设计遵循的基本原则可以概括为安全、经济、可靠和实用。
安全性是电气设计的前提，人们利用电能必须有安全作为保证，这个安全包括操作安全和设备安全，通过安全防护设计避免因操作失误而导致安全事故。
经济合理是可持续发展的基础，电气设计除了要保证安全，还应是经济高效的，这样才能维持运营期间正常的维护和管理。
可靠性反映了电气设计的质量要求，住宅小区用电设备种类繁多，用电量较大，要保证持续、稳定地供电就要有较高的可靠性。
实用性体现了供配电系统适应小区用电需求的能力，随着物联网、智能家居的应用，要求供配电系统具有智能性，在运行过程中对用电设备进行自动监控，以确保用电安全、舒适、可靠、便捷。
住宅小区kV变配电室的设置与分析.docx
方案设计| Eng ine e ring De sign住宅小区10 kV 变配电室的设置与分析以北京、天津及浙江宁波三个地区为例，简要介绍和分析不同地区住宅小区 10 kV 变配电室的设置原则。
张友联 /北京墨臣工程咨询有限公司笔者工作以来从事了许多住宅小区的电气设计工作，对一些地区住宅小区的 10 kV 变配电室设置原则作了一些归纳和分析，其中以北京、天津及浙江宁波三个地区为例，简要介绍和分析经当地供电局认可的住宅小区 10 kV 变配电室的设置原则。
室分开供电时，同时系数取 0. 2；当采用集中式蓄能（或不蓄能）电锅炉其配电室与住宅用配电室不分开供电时，同时系数取 0. 6；当集中式电锅炉既做电采暖又在夏季用于集中制冷时住宅同时系数取0.2；户住宅建筑面积小于 50 m2的特殊住宅，同时系数取 0. 2 ；住宅区内的配套公建（如小型超市、学校及社区服务业等）同时系数取 0. 6。
2）低基变压器容量：单台变压器容量不得大于 1 000 kV· A 。
3）高基变配电室负荷估算：根据实张友联 / 工程师关键词/Keywords住宅小区·10 kV ·变配电室·北京地区 10 kV 变配电室设置原则（1 ）变配电室分类1）低基变配电室：供住宅小区的住宅部分用电，包括住户和住宅楼内公共设施和为住宅服务的设备用房，车库等用电。
2）高基变配电室：供住宅小区的配套商业等经营性用房用电，其中商业部分用电大于100 kW，需建高基变配电室。
（2 ）变压器估算及容量要求1）低基变配电室负荷估算：住宅部分按 50 W /m2估算。
普通住宅同时系数取0. 2 ；高档住宅楼、高级公寓、住宅及办公为一体的建筑、别墅区（不含分散式电采暖）同时系数：200 户及以下同时系数取 0. 2 ，200 户以上同时系数取 0. 15 ；分散式电采暖（除采用集中式电锅炉以外的分散式电采暖：如电热膜、电暖气等）住宅同时系数取0.6；采用集中式电锅炉（只作为采暖，不做制冷用）采暖的住宅：当采用集中式电锅炉其配电室与住宅用配电际使用情况及用电设备情况进行估算。
住宅小区配电系统的设计
住宅小区配电系统的设计住宅小区配电系统是指为小区内的居民提供电力的系统。
在现代社会，人们对电力的需求越来越大，因此一个安全、稳定和高效的住宅小区配电系统设计显得尤为重要。
一个好的住宅小区配电系统设计可以确保电力供应的可靠性，提高居民生活质量，同时也能够减少电力损耗，节约资源。
本文将详细介绍住宅小区配电系统设计的相关内容，包括系统的结构、设计原则和注意事项等。
一、住宅小区配电系统结构住宅小区配电系统主要由供电系统和配电系统两部分组成。
供电系统包括变压器、开关设备、保护设备等，其主要功能是把高压电能转变为适合居民使用的低压电能。
配电系统则起到将电能分配到各个居民单元的作用，包括配电盘、线路等设备。
下面将对这两部分进行详细介绍。
1. 供电系统供电系统是整个配电系统的起点，它主要由变压器和开关设备组成。
变压器的作用是将输送过来的高压电能转变为适合小区居民使用的低压电能，一般为220V或者380V。
开关设备则包括断路器、隔离开关、避雷器等，在供电系统中起到了保护和控制的作用。
断路器可以在电路发生故障时迅速切断电源，保护居民的用电安全。
配电系统则是供电系统的延伸，其主要任务是将供电系统输送过来的电能分配到各个居民单元。
配电系统要包括在小区内的所有线路、配电盘等设备。
一般来说，小区的配电系统应该采用截面积足够大、材质优良的导线，以减小电力传输中的损耗。
在设计配电系统时还要确保电力平衡，尽量避免因为某一部分用电负荷过大而造成其他区域的供电不足。
在设计住宅小区配电系统时，应该遵循一些基本的设计原则，以确保系统的安全、稳定和高效。
下面将就一些常见的设计原则进行介绍。
1. 可靠性住宅小区配电系统是为了满足居民的日常生活需求，因此其可靠性是首要考虑的因素。
在设计时应该采用高质量、可靠的设备和材料，确保系统的稳定运行。
也要设计一套完善的保护机制，以应对各种突发情况。
2. 安全性居民的用电安全是住宅小区配电系统设计的另一重要原则。
住宅小区变配电系统设计及变配电室布置
住宅小区变配电系统设计及变配电室布置住宅小区的变配电系统设计及变配电室布置对于保证住宅小区的用电安全和经济运行至关重要。
下面我将详细介绍住宅小区变配电系统设计以及变配电室布置的相关内容。
首先，对于住宅小区的变配电系统设计，需要考虑以下几个方面：1.用电负荷计算：根据住宅小区的规模、建筑面积以及居民用电需求等因素，计算出小区的整体用电负荷，以确定变配电设备的额定容量和配置。
2.电气线路设计：根据住宅小区的布局和建筑结构，设计电缆管线的走向和布置，确保电力线路布置合理，电流平衡，减少线损。
3.变压器选择：根据住宅小区的用电负荷和电压需求，选择合适的变压器容量和品牌，确保正常供电和安全运行。
4.电力质量控制：对于住宅小区来说，电力质量是非常重要的，要考虑降低谐波、提高功率因素、稳定电压等问题，确保居民用电的稳定和安全。
5.系统保护措施：为了确保住宅小区供电系统的安全可靠运行，需要设置相应的保护装置，如过载保护、短路保护、漏电保护等。
其次，对于住宅小区的变配电室布置，需要遵循以下原则：1.位置合理：变配电室应尽量设置在离住宅区较远的地方，以防止火灾等事故对居民造成危害。
2.安全通道：变配电室周围应设有安全通道和安全出口，以确保人员疏散时的安全。
3.绝缘处理：变配电室的地面、墙壁和天花板应进行绝缘处理，防止电气事故的发生。
4.通风降温：变配电室应设置通风设备和温湿度传感器，保持室内空气流通，降低温度和湿度，保证设备的正常运行。
5.环境监测：变配电室应设置环境监测设备，对温度、湿度、气体等环境参数进行实时监测，及时发现问题并采取相应的措施。
综上所述，住宅小区的变配电系统设计及变配电室布置是非常重要的，它们直接关系到居民的用电安全和经济运行。
因此，在进行设计和布置时，需要综合考虑住宅小区的规模和用电特点，严格按照相关规范和标准进行操作，确保变配电系统的可靠性和安全性。
同时，还需要注重节能环保，提高供电系统的效率和可持续发展。
关于居住小区变配电系统设计的探讨
关于居住小区变配电系统设计的探讨随着社会的发展和人民生活水平的提高，居民小区的规模不断扩大，居住小区的电力需求也越来越大。
为了满足居民的使用需求，居住小区的配电系统设计需要经过充分的考虑和探讨。
居住小区的变配电系统设计需要考虑小区的规模和负荷需求。
根据小区的规模和居住人口数量，可以确定小区的总负荷。
在计算负荷需求时，需要考虑居民的日常生活用电、公共设施和服务设备的用电等因素。
通过充分了解居民的用电习惯和需求，可以根据需求来设计变配电系统。
居住小区的变配电系统设计需要考虑节能与安全。
在设计变配电系统时，应选用高效率的电气设备，并合理设置变配电设备的位置和配电线路的走向，以减少线损和能源浪费。
对于小区的电力安全问题，需要设置相应的安全保护装置，如漏电保护器、过压保护器等，以确保居民的用电安全。
还应考虑灵活的控制和监测系统。
随着科技的发展，现代化居住小区变配电系统的设计应具备智能化的特点。
通过控制和监测系统，可以实现对电力设备的智能控制和监测，例如实时监测负荷变化、控制对不同区域的供电、实现设备的远程控制等。
这样可以更好地实现对变配电系统的管理和调度，提高系统的运行效率和稳定性。
在变配电系统设计中还需要考虑短路和过载保护。
通过设置相应的保护装置，如熔断器和断路器，可以有效地防止在系统发生异常情况时对设备和人员的损害。
对于大型居住小区，还可以考虑采用分区配电方式，将小区划分为多个配电区域，以实现短路故障的局限和简化对整个系统的保护。
还需要考虑可靠性和可扩展性。
在变配电系统设计中，应选择可靠的设备和材料，并遵循相关的设计标准和规范，以确保系统的可靠性。
设计时还应考虑未来的扩展需求，预留一定的容量和接口，以便于日后根据需要对变配电系统进行扩展和升级。
居住小区的变配电系统设计需要综合考虑小区的规模和负荷需求、节能与安全、智能化控制和监测、短路和过载保护，以及可靠性和可扩展性等因素。
通过合理的设计和规划，可以满足居民的用电需求，提高居住小区的电力供应质量和可靠性。
住宅小区供电系统设计
住宅小区供电系统设计一、概述二、主变电所设计1.主变电所的位置应选在小区的中心位置，便于供电线路的布置。
2.主变电所应采用两台主变压器，每台容量不低于小区最大负荷的40%。
3.主变电所应采用具备远程监控和自动报警功能的智能控制系统，确保供电安全可靠。
三、配电室设计1.配电室的位置应选在住宅楼的底部或地下室，便于输电线路的接入和分配。
2.配电室应设有相应的开关设备、保护设备和电能计量设备，以便对供电进行控制、保护和计量。
3.配电室应设置有效的通风和排烟系统，确保设备正常运行并防止火灾事故的发生。
四、电缆线路设计1.住宅小区的主干线路应采用电缆作为电力传输介质，以减少能耗和线路损耗。
2.住宅楼之间的电缆线路应采用环网电缆布置，实现供电的互备和互联。
3.电缆线路的敷设应符合国家标准，包括电缆的选型、敷设方式、负荷容量等。
五、电能计量设计1.在配电室设立相应的电能计量设备，对供电进行实时计量，确保用电计量的准确性。
2.电能计量设备应连接到远程监控系统，实现远程抄表和数据传输功能。
3.电能计量设备应具备防止欺诈和窃电的功能，保障供电安全。
六、用电设备设计1.住宅小区的用电设备应根据不同区域和用电负荷进行合理划分，确保各个区域的供电质量和稳定性。
2.住宅楼应设置相应的开关设备和保护设备，对用电设备进行保护和控制。
3.用电设备应具备节能功能，采用高效、环保的电器设备，以提高能源利用率和减少电力损耗。
总结住宅小区供电系统设计是为了确保住宅小区的电力供应安全、可靠和高效。
在设计过程中，应根据小区的特点和用电需求合理规划主变电所、配电室、电缆线路、电能计量和用电设备等各个环节，以满足住宅小区的用电需求并提高能源利用效率。
同时，还应考虑供电系统的可扩展性和维护性，以满足未来住宅小区发展的需求。
关于居住小区变配电系统设计的探讨
关于居住小区变配电系统设计的探讨居住小区变配电系统设计是一个关乎居民生活安全和用电质量的重要问题，不同的设计方案会直接影响到小区的用电稳定性和安全性。
随着社会经济的发展和人们生活水平的提高，小区的用电需求也在不断增加，因此如何设计一个合理、稳定、安全的变配电系统成为了一个亟待解决的问题。
本文将从设计原则、系统结构、关键技术等方面对居住小区变配电系统设计进行探讨，以期为相关领域的研究和应用提供一定的参考价值。
一、设计原则1. 安全性原则：小区变配电系统设计的首要原则是保障居民的人身和财产安全。
应该遵循国家相关标准和规定，合理设置安全保护装置，确保系统在任何情况下都能够正常、稳定地运行。
2. 稳定性原则：小区的用电需求一般是多变的，设计时要考虑到用电负载的不确定性，确保系统在任何负载情况下都能正常供电，避免因为负载波动而造成用电不稳定的情况。
3. 经济性原则：在满足安全和稳定的前提下，应该尽可能节约成本，提高系统的经济性和可靠性。
二、系统结构1. 变电站：小区变配电系统的核心是变电站，变电站主要负责将高压电力变压器降压后送入小区，同时将小区内的低压电力升压送入配电线路。
2. 配电线路：配电线路一般分为主干线和支路两部分，主干线主要负责将电能从变电站输送到各个楼栋或单元，而支路则是将电能从楼栋总配电房输送到每个用户的用电设备。
3. 低压配电系统：低压配电系统主要包括主配电箱、楼栋总配电房和用户配电箱，主要负责将电能从配电线路输送到用户的用电设备。
三、关键技术1. 智能化技术：随着科技的发展，智能化技术在变配电系统中的应用日益普及。
智能化系统可以实现对电能的精准监控和管理，能够自动识别用电负荷，预测用电需求，自动调节系统运行状态，提高系统的可靠性和稳定性。
2. 节能技术：节能技术在小区变配电系统设计中也应得到重视。
采用高效节能的变压器，合理配置线路，减少线损，降低能耗；采用智能化调度系统，对负载进行智能调控，合理分配用电负荷，达到节能的效果。
关于居住小区变配电系统设计的探讨
关于居住小区变配电系统设计的探讨居住小区是人们居住的重要场所，电力供应系统是小区正常运转的基础设施之一。
然而，在小区单位的数量增加或面积扩大时，原有的配电系统很难满足需求，就需要根据生活和用电负荷的变化来重新设计配电系统。
本文将从设计角度探讨居住小区变配电系统的相关问题。
一、在设计中充分考虑小区用电负荷不同小区在用电方面的需求是不同的，因此，在设计配电系统时，必须充分考虑小区的实际用电负荷。
首先要进行负载计算，确定小区的配电容量，并根据负载变化情况进行定期检查和更新。
在计算负载时，还要充分考虑用电负荷的多样性，包括住宅、商业、教育、医疗等公用事业的用电负荷，并为未来的用电负荷留出足够的余量。
二、合理选用变压器变压器是小区配电系统中非常重要的一环，影响着整个系统的安全性和稳定性。
因此，在选用变压器时，一定要合理选择，根据小区的负载情况、用电性质、容量大小等多方面进行综合考虑。
另外，在选择变压器时，还要注意其设备的工作效率和噪音水平等因素。
三、加强配电线路的保护和安全配电线路是小区配电系统中的重要组成部分，必须做好保护和安全工作。
首先，要采用优质的导线，并根据负载计算确定其粗细和类型。
其次，要进行电线的接头与接地工作，保证线路的接触性和安全性，并定期检查和维护。
同时，在设计中必须考虑到地质、气象等相应的因素，加强抗灾能力。
四、配电系统遵循能源节约的原则当前社会提倡能源节约，为了实现节约能源和环境保护，小区配电系统的设计也需要遵循节能原则。
通过合理运用新型节能设备、建筑节能技术、建筑设计等方面配合，实现减少能源的消耗。
总之，小区配电系统设计的重要性不容忽视，正确的设计不仅能满足小区的用电需求，还能保障全体居民的用电安全，同时也具有节约资源的效果，因此需要从多个方面全面考虑，做出最优方案。
关于居住小区变配电系统设计的探讨
关于居住小区变配电系统设计的探讨随着城市的发展和居民生活水平的提高，居住小区的用电需求也越来越高。
为了满足居民的用电需求，同时也为了保障电力供应的稳定和安全，小区变配电系统的设计变得愈加重要。
本文将从电力负荷特点、变配电系统的基本构架、环境特点、设计过程等多个角度探讨小区变配电系统的设计。
首先，电力负荷特点是小区变配电系统设计的重要考虑因素之一。
一般情况下，居住小区的负荷主要来自住宅、公用设施、商业等用电需求。
这些负荷具备周期性、阶段性、修建性等特点，因此需要根据这些特点来规划变配电系统的容量、电源类型等。
同时，由于小区负荷的波动范围较大，自动化控制系统也需要设计得更加完善。
其次，变配电系统的基本构架是设计的重要依据。
小区变配电系统主要包括高压、中压和低压三个部分，其中高压部分是小区向配电网提供电能的接口，中压和低压部分是小区内部电力分配的主要层次。
在设计时需要根据小区实际情况，确定高压、中压、低压变压器、开关设备等器材的型号和数量，以及变配电系统的物理连接方式和电气连接方式等。
此外，还需要考虑在设计时应根据小区的增改情况，规定好变配电系统的扩容能力。
第三，环境特点也是小区变配电系统设计的重要因素。
一方面，小区内部的环境因素对变配电系统的使用寿命和可靠性有着重要影响。
例如，降水、温度、湿度等气象因素将会影响变配电设备和电力线路的运行情况。
另一方面，小区内的文化、习惯等社会因素也需要纳入设计考虑。
例如，小区内的照明是否需要满足夜间临安的要求，是否需要限制邻近住户噪音等。
最后，设计过程应该按照一定的规划模式进行。
设计过程须按照设计标准和规范，近距离了解小区用电用气情况，包括小区用电、用气变化规律和用电、用气特殊要求，根据小区用电、用气情况进行负荷计算、线路设计、变压器容量选择、开关设备型号选择、自动化系统的选择等环节的设计。
小区变配电室设计探析
小区变配电室设计探析1、小区变配电室的基本要求新建居民住宅小区配套的供电设施应采取配电室到楼的供电方式，降低低压线路损耗，提高电网运营水平；一般市中心的低压线路供电半径不大于150m，其他地区供电半径不大于250m。
土建设计应满足抗震、防火、通风、防洪、防潮、防尘、防小动物和低噪声等各项要求，并应满足电气专业的技术要求。
独立的小区变配电室建筑要符合安全、经济、适用、美观并与小区的整体环境相协调；结合公建的小区变配电室，起选址要求为：应健在公建的首层或者地下一层，不得建于居民楼的正下方，不得单独建在地下；不能位于卫生间、浴室等经常积水的房间的正下方或与之相邻，上层房间地面应做防水处理；设备间及电缆夹层内不宜有采暖给排水、燃气等管道通过；应有相对独立的设备运输通道或者设备吊装孔；必须具备自然通风条件。
2小区变配电室变压器容量配置普通住宅、高档住宅、高级公寓、住宅及办公为一体的SOHO、别墅区及其配套公建配电变压器容量计算S=P/cosφ/K2式中：S：变压器容量确定参考值，KVA；P：住宅、公寓、配套公建等折算到配电室变压器的用电负荷（即计算负荷），KW，各类住宅需用系数参见下表；P=用电负荷指标×户数（或建筑平方米）×需用系数cosφ：功率因数，取0.85；K2：：所带配电变压器的负荷率为70%。
3、无功补偿3.1 无功补偿的原则1、无功补偿装置应根据就地平衡和便于调整电压的原则进行配置，可采用分散和集中补偿相结合的方式2、配网中无功补偿以容性补偿为主，在接地电容电流较大的电网中，经计算可装设并联电抗器。
3、并联电容补偿应优化配置、自动投切。
变电站内电容器的投切应与变压器分接头调整协调配合，以控制电压水平。
4、在配置电容补偿装置时，应采取措施，防止电容器的投退产生过电压和电容器组对谐波电流的放大。
3.2无功补偿容量配置配电变压器配置电容器的容量应根据配电变压器容量和负荷性质，通过计算确定。
居住小区变配电系统设计分析
居住小区变配电系统设计分析摘要：在居民区电力系统的建设中，做好变配电系统的设计能够优化企业供电质量。
基于此，本文从变配电室线路、变配电室配套设施、入户线路截面积、电气线路、外线变压器、供电方式这几个方面详细分析了居住小区变配电系统设计，深入探究了小区变配电系统构建，希望可以为居民用电建设的发展提供助力。
关键词：居住小区；变配系统；公共用电引言：居住小区变配系统是小区配电、变电两个系统的合称，其中配电系统主要用于将从外部引入的电压调整成居民标准用电电压值，而配电系统则起到了将电力分配给小区内各户居民的作用，两者都是居民用电过程中必不可少的应用系统，因此工作者要深入研究变配系统设计，并采取有效措施，保障居民用电效果。
1 小区变配电室线路设计在居民小区的变配电室中，从外界引入的10KV三相高压电源，会通过变配室内线路传输至单相、三相高压变压器，然后变压器就会将高压电源转换成单相220V、三相380V的民用电压，并借助相应的线路，输入到居民家中，完成变配任务。
在此过程中，设计者应当在三相高压电源输入位置的线路中，设置ZCT-1，即零序电流互感器，来检测该段线路中是否存在漏电事故。
其次，设计者需要在后续的线路中设置计量电流互感器，并在其输出线路处接入电度表，用于计量总负载用电量，同时，该部分线路也需要设置继电保护装置，并配备人工操作断路器，而且要在该断路器输出线路处，设计两个电流互感器，优化变配电室内线路的断电保护能力。
最后，设计者应当为每间变配电室规划设计专门的线路，并根据实际需求，来增减变配电室内三相、单相变电器的数量，以便于变配电室更好的运行其作用范围内的供配电工作，增强线路运作的合理性。
2 小区变配电室配套设施设计在小区变配电系统中，桥架、配电柜、接地等设施作为变配电室内部署设计的重要组成部分，设计者应当严格按照现行的设计标准和技术要求，使配电柜等设施的部署更加规范，降低变配电系统故障发生的几率。
关于住宅小区10kV变配电室的设置与分析
关于住宅小区 10kV变配电室的设置与分析摘要：城市小区10kV配电模式的规划要根据小区实际的发展情况做出相应的设计，因此，需要做好10kV配电室、配电网系统和电气设备的施工安装技术和质量管理，基于此，本文对住宅小区10kV配电室电气安装特点以及住宅小区10kV变配电室设置的措施进行了分析。
关键词：住宅小区；10kV配电室；电气安装；技术要求；要点1 住宅小区10kV配电室电气安装特点分析对于当前住宅小区10kV配电室电气安装工作的落实，其首先表现出了较为明显的复杂性特点，因为当前很多住宅小区10kV配电室的建设都涉及到了大量的新设备，比如各类变压器、真空断路器设备以及相应继电保护设备等，都是10kV 配电室运行必不可少的重要组成部分，为了更好确保整个10kV配电室的安全稳定运行，必然需要切实确保这些电气设备的安装较为可靠规范，这也就必然增大了电气安装的复杂性，容易在具体安装处理中出现一些明显缺陷和隐患，导致其后续运行效果受损。
因为住宅小区10kV配电室的电气安装不规范，进而也就容易导致后续运行中出现较多的事故问题，容易诱发触电事故的形成，还容易造成火灾事故的发生。
此外，如果10kV配电室电气安装不当，还容易导致一些小动物进入其中，造成整体运行安全性受损，也容易诱发安全事故。
基于此，在住宅小区10kV配电室电气安装中做好技术控制必不可少，具备研究价值。
2 住宅小区10kV变配电室设置的措施2.1 配变的选址和低压配电2.1.1住宅小区内设置变电站的原则有（1）控制供电半径，满足末端电压质量的要求。
对于中压供电时的供电半径宜控制在以下范围：市中心区供电半径不应大于3km，一般市区或规划市区不应大于5km，农村地区不应大于10km；变电站中的单台变压器容量一般不宜超过以上所述；低压配电线路的电压损失不应大于4%，其供电半径宜控制在以下范围：市中心区不应大于150m，一般市区或规划市区不应大于250m，农村地区不应大于500m。
住宅小区配电室和变配电系统规划方案，以及配电室设备安装规范！
住宅小区配电室和变配电系统规划方案，以及配电室设备安装规范！一、变配电系统规划方案（1）小区用电量的规划，在规划小区变配电系统之前，应先了解该小区用电量的情况，即了解该小区的用电量，以及什么样的变配电设备可以满足小区的正常运行。
（2）电能做功可以分为有功功率和无功功率两大部分，其中在电能传送过程中，检测电路和控制电路中都会消耗电能，这些电流所做的功为无用功，其功率为无功功率;而被负载消耗掉的电流量做的功为有用功，其功率为有功功率。
由于在规划小区变配电系统的时候，暂时不能确定负载的情况，因此不能得到有功功率(符号P，单位kW)和无功功率(符号Q，单位kW)的大小，只能使用视在功率(符号S，单位VA)来表示。
（4）视在功率实际上就是实际消耗电流和电压的乘积，它等于无功功率和有功功率之和，通常使用符号S表示，其单位为VA、kVA。
通常情况下，变配电设备也是采用伏安(VA)为计量单位进行容量标识的。
（5）在得到了小区视在功率以后，考虑到无功功率的占用情况，可以通过无功因数(估取0.8)得到更符合实际情况的小区用电量情况，综合考虑变配电设备的容量，并留出余度，就可以计算出小区变配电设备选择的具体方案。
（6）以“某住宅小区”为例，每户用电量的最大值为40A，每层有2户，每栋楼有10层 2个单元，共有6栋这样的楼宇，因此可以得到该小区一栋楼的视在功率为352kVA (40A/户/层/单元/栋×2户×10层×2单元×1栋×220V=352kVA)，乘以无功因数0.8以后，得281.6kVA。
（7）有了这些数据，就可以对整个小区进行变配电系统的方案规划了。
（8）通过上述计算得到“小区”每栋楼的视在功率为281.6kVA，为了管理方便，可以选择一台变压器供一栋楼用电的方式，即一台300kVA的变压器满足一栋楼的供电。
如此一来，“小区”就需要6台变压器(300kVA)来满足整个小区的供电情况。
谈谈住宅小区内变配电设计
谈谈住宅小区内变配电设计摘要：关于住宅小区内住户、公共场所、商业用户、总体及消防设施用电量的计算。
住宅小区变电所设计及设计图。
关键字：住宅小区用电容量计算变电所设计随着近几年房地产的发展，大面积住宅小区和别墅区的建设项目也多了起来；同时，随着住宅管理社会化和智能化的发展，各地供电部门对住宅小区供电要求也有较大的变化，今年国家住房和城乡建设部也发布《住宅建筑电气设计规范》，更加规范的要求住宅小区变配电的设计。
本文就宁夏石嘴山地区住宅小区变配电的设计谈谈自己的一些体会，供同行们的参考。
1住宅小区用电量的计算住宅小区用电负荷的计算一般要考虑以下几个内容：住宅用户、住宅公共用电（门厅、楼梯间、住宅楼电梯、生活水泵、采暖稳压泵、地下车库用电、以及住宅区配套居委会、物业管理及活动室等）、商业用电、总体用电、消防用电等。
1.1住宅用户住户用户负荷标准参考国标《住宅设计规范》8.7.1但根据新《住宅建筑电气设计规范》表3.3.1和宁夏回族自治区工程建设标准设计综合考虑进行计算（见表1）表1每套住宅用电负荷和电能表的选择根据规范要求当每套住宅的用电负荷和电能表不宜低于表1，当每套住宅建筑面积大于150㎡时，超出的建筑面积可以按40W/㎡～50W/㎡计算用电负荷。
建筑面积是指每套住户内独自使用的面积，在计算用户电总容量时宜采用需要系数法：即根据在同一相电源上的户数参照《民用建筑电气设计手册》推荐值（见表2）进行计算。
计算时应选择最不利的一相并采用插入法进行计算。
1.2 住宅公共用户住宅公共用户用电负荷应包括门厅、楼梯间、架空层等公共部分照明，共住宅楼使用的电梯；生活水泵、采暖稳压泵及供住宅楼使用的地下车库用电。
公共部分照明可根据照明照度要求采用单位面积安装功率法计算进行设计。
一般情况下可按照度30～75lx,即按4.0W～10W/㎡（荧光灯）计算。
其计算总容量应按需要系数法计算，当照明面积小于500㎡时需要系数K x取1.0～0.9，面积在500～300㎡时取0.9～0.7，面积大于3000㎡时取0.7～0.5.供住宅楼使用的电梯有交流电梯和直流电梯两种，其单台电梯的设备容量应为电动机额定功率加上其它附属电器之和（例如桥厢照明、排气扇等）要特别提出的是直流电梯设备容量应按照拖动直流发电机的交流电动机额定功率计算。
住宅建筑变电房及供配电设计要点
住宅建筑变电所及供配电设计要点总结变电所及供配电设计是住宅设计的重要内容之一，由于各地供电局对变电所及供配电设计又有一些特殊的规定，这些特殊规定反过来又会影响着设计院对建筑、电气、结构、暖通等专业的设计；为避免当地供电局对变电所及供配电设计与设计院的设计不一致，而造成后期各专业的返工，结合融科海阔天空和融科橡树澜湾变电所及供配电设计，总结了一些设计要点。
一、供电局对供配电系统总的要求1、住宅建筑供配电实行公用和专用配电的方式，居民住宅生活用电属于公用用电，该部分资产无偿划拨给当地供电局，并由其管理、维护，专用配电的资产属于建设单位，由建设单位或委托其他单位管理、维护。
2、在一个规划小区建筑（或单体建筑）内，若专用配电用电负荷小于50KW，其负荷电源可在公用变压器搭接，可不设专用变压器。
3、计量方式：公用配电采用住宅分表计量到户（又称“一户一表”），专用供配电采用高压侧设总计量方式，低压侧设分表计量。
二、变电所设计要点1、变电所位置选择要点1）、要求变电所相对位于负荷中心，且低压供电半径不宜超过200 m；2）、要求变电所正上方或侧上方不能是如厨房、卫生间、浴室、泳池等经常积水的场所；3）、要求变电所不得设在有爆炸危险环境或火灾危险环境的正上方或正下方；4）、要求变电所周围（包括正上方和正下方）不得紧邻住宅的卧室、书房、起居室等要求安静的场所，若紧邻上述场所，则要求变电所做隔音处理，变电所内壁采用防火隔音棉等复合材料，要求噪音衰减30分贝以上；5）、要求变电所的位置方便设备运输及搬运；不宜采用吊装口作为搬运通道；6）、要求变电所的位置方便高压电缆进线和低压电缆出线。
2、变电所对建筑专业设计要点1）、变电所面积要求：单台变压器变电所面积为60-80 m 2，两台变压器变电所面积为120-150 m 2；当变电所的形状不规则或变电所内有结构柱时，要求适当加大变电所的面积；2）、层高要求：变电所室内净高（室内地坪至梁下口）不小于3 m；3）、门窗要求：变电所长度大于7米，要求设置不少于2个独立向外开启的钢质甲级或乙级防火门，门要求设置在两端；长度大于60米时，要求增设1个独立向外开启的钢质甲级或乙级防火门（变电所位于地下室时，其门要求为甲级防火门，变电所位于地上时，通向相邻房间的门为甲级防火门，通向过道或室外，要求为乙级防火门），门宽要求1 . 8 m，高度为2 . 4 m；4）、室内墙面、天棚装饰要求：白色内墙涂料要求5）、室内地面装饰要求：地坪要求做防潮防水处理，室内地面铺设300×600浅灰色仿古地砖；6）、室内电缆沟要求：要求做防潮防水处理，电缆沟尺寸600×600—800 m m （宽×深，单排支架为600 m m深，两排支架为800 m m深）；沟盖板荷载不小于2KN/ m 2）7）、室外通道要求：要求室外运输通道宽度不小于3 . 5 m，净空高度不小于3 . 5 m，搬运通道宽度不小于2 . 0 m，净空高度不宜小于2 . 5 m；当变电所室内外存在高差时，不能利用台阶的形式进行处理，应采用小于12°的斜坡处理，并满足搬运通道要求。
关于居住小区变配电系统设计的探讨
关于居住小区变配电系统设计的探讨随着城市的不断发展和居民生活水平的提高，小区的建设也变得愈加完善。
而在小区建设中，变配电系统设计是一个不可忽视的重要环节。
变配电系统的良好设计不仅关系到小区居民的生活质量，也关系到小区的安全和稳定运行。
本文将探讨关于居住小区变配电系统设计的重要性和可行性。
我们需要了解变配电系统的定义和作用。
变配电系统是指将输电系统的高压电能转换为适用于用户的低压电能，并经过变配电设备进行配电的系统。
在小区中，变配电系统起到了供电和分配电能的功能，保证小区内各个建筑和设备正常运行，同时保障居民的日常生活用电安全和便捷。
小区变配电系统的设计至关重要。
我们需要考虑小区变配电系统设计的重要性。
在小区中，供电稳定性和安全是最基本的需求。
一个良好的变配电系统设计能够有效地保障小区内的供电稳定和安全。
在现代社会，电力已经成为生活中不可或缺的重要资源，小区变配电系统的设计，直接关系到居民的生活质量和安全。
良好的变配电系统设计还能够提升小区的能源利用效率，减少能源损耗，降低居民的用电成本，对于小区和居民来说都是非常有益的。
要实现一个良好的小区变配电系统设计也面临一定的挑战。
小区变配电系统的设计需要考虑到小区内不同建筑的用电需求和用电特点，为了保证供电的有效性和合理分配，需要对小区内的用电情况进行全面的了解和分析。
小区变配电系统设计涉及到电力设备的选型和布置，需要充分考虑设备的安全性和可靠性，以及小区内的用电需求和负荷情况，因此需要对供电设备和线路进行合理布置和配置。
小区变配电系统的设计还需要考虑到未来的发展和变化，保证系统的扩容和升级空间，以适应小区的发展需求。
小区变配电系统的设计需要充分考虑到整体的用电需求和未来的发展方向，是一项复杂而又重要的工作。
我们需要思考小区变配电系统设计的可行性。
在当前的技术条件下，实现一个良好的小区变配电系统设计是完全可行的。
现代的电力设备和技术已经非常成熟，可以满足小区供电的各种需求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
住宅小区变配电系统设计及变配电室布置一、设计规范，规程二、术语和定义三、高压配电系统四、低压配电系统：五、各地常见高低压配电系统设计规定总结六、高低压配电室位置选择七、高低压配电室机房及设备布置八、柴油发电机房布置一、设计规范，规程：《供配电系统设计规范》GB 50052-2009《20KV及以下变电所设计规范》GB 50053-2014《低压配电设计规范》GB 50054-2011《民用建筑设计通则》GB 50352-2005《民用建筑电气设计规范》JGJ 16-2008中国南方电网城市配电网技术导则中国南方电网 10KV及以下业扩受电工程技术导则深圳供电局城市中低压配电网规划设计及用户供电技术导则深圳供电局业扩工作管理规定二、术语和定义：1、变电所：所内20KV及以下交流电源经电力变压器变压后对用电设备供电。
2、配电所：所内只有起开闭和分配电能作用的高压配电装置，母线上无主变压器。
3、开闭所：用于接受并分配电力的供配电设施，高压电网中也称为开关站。
中压配电网中的开闭所一般用于10（20）KV电力的接受和分配。
开关站（开闭所）位于地下的中压开关柜选用全绝缘、全密封、免维护、充气式负荷开关柜，进线不设保护，<1600kVA出线采用熔断器，一般不选用断路器。
进线和环出单元使用单体式负荷开关柜，出线采用3-4气箱共箱式或单体式负荷开关柜；开闭所一般由供电部分负责设计、使用。
4、公用配变电所（公变）：由供电部门直接管理的配（变）电所，所供负荷一般为住宅居民生活用电、电梯、消防等，简称公变。
在深圳一般高压、变压器是属需移交供电局资产，低压配电室不用移交。
5、专用配变电所（专变）：指为新建住宅区内公共用户服务【地下室照明,值班照明、警卫照明、保安系统照明、绿化景观照明、路灯照明、电话机房电源、人防配电、电锅炉、锅炉房用电、立体车库用电、商业、车库用电、物业用房、幼儿园、派出所、医疗站、商业水泵、生活与商业混用水泵、供热交换站（二次加压泵）、垃圾回收站、中央空调、污水源热泵、水源热泵】，由产权委托人自行负责管理的配（变）电所，简称专变。
一般用户自己管理。
6、城市配电网：220KV及以上电压电网为高压配电网，110KV及以下电压电网为城市配电网，其中35、66、110KV电压电网为高压配电网，6、10、20KV电压电网为中压配电网，0.38KV电压电网为低压配电网。
7、供电方案：指供电企业根据客户的用电需求，制定并与客户协商确定的电力供应具体实施方案。
供电方案包括：供电电压等级、供电容量、供电电源位置、供电电源数、供电回路数，路径、出线方式、供电线路敷设、继电保护、初步的计量和计费方案等内容。
三、高压配电系统：1、供电方案：根据工程性质、规模、用电负荷等级等确定供电电压等级、供电容量、供电回路数等。
最终以供电局审核批准的供电方案为准。
住宅小区的供电电源一般由市政10KV （20KV）电源，外加柴油发电机组作为备用电源的供电方案。
2、高压开关柜：1）中国南方电网广东电网公司也扩工程典型设计（试行）规定：单台变压器容量在630KVA及以下时，高压柜可采用高压环网柜供电，变压器采用负荷开关加高压熔断器保护。
2）单台变压器容量在800KVA及以上时，高压柜应采用高压中置柜供电，变压器采用高压断路器保护,高压进线柜采用1250A/31.5KA高压断路器保护，变压器出线柜采用630A/25KA高压断路器保护。
（深圳示例）3、变压器容量及台数的确定：1) 中国南方电网城市配电网技术导则规定：单台干式变压器容量不应大于800KVA；中国南方电网10KV及以下业扩受电工程技术导则规定：单台干式变压器的容量选择最大不应超过1250KVA。
深圳供电局业扩工作管理规定规定：单台干式变压器容量不宜大于1000KVA；2)对季节性负荷或昼夜负荷变化较大客户宜采用经济运行方式，可选择两台或多台变压器供电,变压器的台数尽量采用双数，两台变压器的低压母线段两两联络，提高供电可靠性，在用电负荷较低季节，可停一台变压器运行。
4、计量方式：1)专用变配电室计量采用高供高计方式。
（深圳示例）2)公用变配电室计量采用高供低计方式。
（深圳示例）5、用户专用变电站：用户变压器总容量在40MVA（40000KVA）及以上时，应建设用户专用变电站，并采用110KV或更高电压等级供电。
6、高压开闭所：每个工程应在首层（地下一层）进出线方便的地方预留一个30平方米左右的高压开闭所，作为高压供电分界点。
四、低压配电系统：1、变压器所带负荷：1)原则上，一台变压器只供同一用电类别的用电。
住户一户一表，低压计量收费住户公共负荷（地下室、楼梯间、电梯等），深圳允许和住户用电共用变压器，低压设公共负荷总表计量（深圳示例）2）南方电网（除深圳）一般要求住户公共负荷和住户用电分设变压器，可以和商业等公用变压器，属专变性质，也需设公共负荷总表计量。
（惠州示例）3）深圳供电局规定：非住宅用电客户的用电报装容量超过100KW时（如商铺），原则上应由专用变压器供电（如有特殊条件限制，可适当调整此界限），商业、会所、幼儿园、社康医院等不能和住户公共负荷（地下室、楼梯间、电梯等）共用公共负荷母线段。
（深圳示例）4）中国南方电网10KV及以下业扩受电工程技术导则规定：对于地下室照明、抽水、电梯、消防、公共景观及照明等共用设施设备由小区公用变供电，如上诉设备总容量超过160KW及以上时宜设置小区专用变供电，计量设置在独立配电室内。
（惠州示例）2、负荷计算：1）方案阶段，采用单位指标法：住宅：30~40VA/平方米公寓：50~60VA/平方米车库：10~15VA/平方米会所：60~70VA/平方米商业：100~120VA/平方米幼儿园：50~60VA/平方米2）扩初和施工图阶段,采用需要系数法：3、需要系数：1）深圳市供电局对住户负荷需要系数没有特别的规定，可以按照国标图集《建筑电气常用数据》04DX101-1之P3-16“住宅用电负荷需要系数选择表”选取。
如：按三相配电计算时所连接的户数在375~600户时，需要系数取0.33。
2）除深圳以外，外地供电局对住户用电负荷需要系数，一般都有具体规定，例如，珠海供电局规定：住宅在401户以上时，需要系数取0.45, 有些地方供电局不允许打需要系数，中国南方电网10KV及以下业扩受电工程技术导则规定：户数越多，需要系数选择相应递减，但最少不得小于0.5。
3）设计初期，一定要让甲方提供当地供电局对住户用电容量和需要系数的具体要求。
这非常重要，直接牵涉到变压器台数和容量的设置，继而影响到变配电室布置，若要修改，工作量很大。
4、住宅小区变压器装机容量统计：5、无功功率补偿容量：变压器配置的电容器容量应根据负荷性质确定，补偿到高压侧的功率因数不低于0.9，宜按变压器容量的20%~40%确定，一般取30%。
五、各地常见高低压配电系统设计规定：1、外地项目一定要注意，在设计之前，以上资料要甲方咨询当地供电部分确定，作为我们的设计输入。
当甲方不提供时，也要把我们的做法以书面的形式告诉甲方，征的甲方的同意，以规避设计修改的风险。
2、参考当地”XX市新建住宅供配电设施建设技术导则”。
3、每个地方的规定做法，也是在不断修改。
六、高低压配电室位置选择：1、变电所位置的选择：1）、接近负荷中心；2）、进出线方便；3）、接近电源侧；4）、设备运输方便；5）、不应设在有剧烈振动或高温的场所；6）、不宜设在多尘或有腐蚀性气体的场所，当无法远离时，不应设在污染源盛行风向的下风侧；7）、不应设在厕所、浴室或其他经常积水场所的正下方，且不宜与上述场所相贴邻；8）、不应设在有爆炸危险环境的正上方或正下方，且不宜设在有火灾危险环境的正上方或正下方，当与有爆炸或火灾危险环境的建筑物毗连时，应符合现行国家标准《爆炸和火灾危险环境电力装置设计规范》的规定；9）、不应设在地势低洼和可能积水的场所。
2、变配变电所位于高层建筑(或其他地下建筑)的地下室时，不宜设在最底层。
当地下仅有一层时，应采取适当抬高该所地面等防水措施。
并应避免洪水或积水从其他渠道淹渍配变电所的可能性。
3、当工程内有制冷机房时，变配电室宜靠近用电负荷较大的制冷机房布置，有条件时，可单独为制冷机房设置专用变配电室。
4、变配电室应有通向疏散楼梯的通道。
（深圳示例）5、当配变电所的正上方、正下方为住宅、客房、办公室等场所时，配变电所应作屏蔽处理。
有些供电局规定，配变电所的正上方不能是住宅。
6、低压配电干线供电半径不宜大于200M.七、高低压配电室机房及设备布置：1、设置于变电所内的非封闭式干式变压器，应装设高度不低于1.7m的固定遮栏，遮栏网孔不应大于40mm×40mm。
变压器的外廓与遮栏的净距不宜小于0.6m，变压器之间的净距不应小于1.0m。
2、配电装置的长度大于6m时，其柜（屏）后通道应设两个出口，低压配电装置两个出口间的距离超过15m时，尚应增加出口。
（深圳示例）3、高压配电室内各种通道最小宽度，应符合下表规定。
高压配电室内各种通道最小宽度（mm）注： 1）固定式开关柜为靠墙布置时，柜后与墙净距应大于50mm，侧面与墙净距应大于200mm； 2）通道宽度在建筑物的墙面遇有柱类局部凸出时，凸出部位的通道宽度可减少200mm。
4、低压配电室内成排布置的配电屏，其屏前、屏后的通道最小宽度，应符合下表的规定。
配电屏前、后通道最小宽度（mm）注：当建筑物墙面遇有柱类局部凸出时，凸出部位的通道宽度可减少200mm。
5、长度大于7m的配电室应设两个出口，并宜布置在配电室的两端。
长度大于60m时，宜增加一个出口。
当变电所采用双层布置时，位于楼上的配电室应至少设一个通向室外的平台或通道的出口。
（深圳示例）6、变压器外廓(防护外壳)与变压器室墙壁和门的净距不应小于下表所列数值。
干式变压器的金属网状遮栏，其防护等级不低于IP1X，遮栏高度不低于1.70m。
7、多台干式变压器布置在同一房间内时，变压器防护外壳间的净距不应小于下表所列数值。
注：①变压器外壳的门应为可拆卸式，当变压器外壳的门为不可拆卸式时其B 值应是门扇的宽度C加变压器b之和再加0.30m。
8、高低压配电柜的接线方式：1）高压柜上进上出：高压配电柜上设置电缆线槽，高压配电柜应注意采用后鼓包型式，一般柜深需增加300MM左右（具体以产品样本为准）；2）低压柜上进上出：低压配电柜上设置电缆线槽，机房净高3.6米以上。
（深圳示例）3)高压柜下进下出：高压配电柜下设置800MM高电缆沟。
机房净高3.2米以上。
（深圳示例）4）低压柜上进下出：低压配电柜下设置800MM高电缆沟。
机房净高3.2米以上。
（揭阳示例）9、变配电室面积（大约）：一台变压器时,高低压配电室所需面积约为:80~90平方米.两台变压器时,高低压配电室所需面积约为:160~180平方米.三台变压器时,高低压配电室所需面积约为:240~270平方米.四台变压器时,高低压配电室所需面积约为:320~360平方米.八、柴油发电机房布置：1、柴油发电机房可布置于建筑物的首层、地下一层或地下二层，不应布置于地下三层及以下。
