地铁变电站PLC自动化系统设计

地铁变电站PLC自动化系统设计本文将介绍关于地铁变电站的PLC自动化系统设计，文章将从以下几个方面展开：设计目的、设计内容、系统构架、技术方案和实施效果。

一、设计目的随着城市化进程的不断加快，地铁作为城市轨道交通的代表，得到了广泛的应用。

地铁变电站是地铁系统中的重要组成部分，用于提供交流或直流电源来供应地铁运行所需的能量。

传统的变电站通常需要大量的人员来操作，由人来操控的变电站存在安全系数不高、效率低下、易出现故障等问题。

而自动化系统的出现，可以解决这些问题。

因此，本文的设计目的是利用PLC自动化技术，对地铁变电站进行自动化控制，提高变电站的运行效率和安全性，降低操作成本，节省人力资源。

二、设计内容1.系统功能要求地铁变电站PLC自动化系统需要具备以下功能要求：（1）对变电站运行状态进行实时监测和控制；（2）能够自动实现数据采集和处理，将数据呈现给用户；（3）可以记录、存储和查询历史数据；（4）具备智能化控制，能够自动调节变电站的输出功率和能耗，适应线路负载的变化。

2.系统构架根据系统功能要求，地铁变电站PLC自动化系统的构架主要包括三个层次，分别是人机接口层、控制层和现场层，其具体构架。

（1）人机接口层该层主要包括交互式人机界面、综合管理信息系统和通信接口。

用户可以通过该层对地铁变电站PLC自动化系统进行操作和监控，实现对系统的有效控制。

（2）控制层该层主要包括PLC控制器、通信模块和网络结构。

PLC控制器是地铁变电站自动化控制的核心，负责监控、控制变电站的运行状态；通信模块主要用于实现不同设备之间的通讯和数据共享；网络结构则是PLC自动化系统的基础架构，负责将各模块之间连接起来。

（3）现场层该层主要包括变电站设备和传感器。

传感器用于采集变电站运行的各项数据，包括电力信息、电气信息、机械信息等。

这些数据通过通信模块传回PLC控制器进行处理和管理。

3.技术方案（1）PLC控制器选型由于地铁变电站的复杂性和安全性要求较高，因此需要选用较高性能的PLC控制器。

地铁变电站PLC自动化系统设计

地铁变电站PLC自动化系统设计引言随着城市交通的发展，地铁的运营已经成为人们生活中重要的组成部分。

地铁线路有着很高的要求和安全性，地铁变电站是地铁线路中非常重要和必要的设施。

地铁变电站的自动化系统的设计十分关键，它对地铁线路的安全和高效运营有着至关重要的作用。

本文着重介绍了地铁变电站自动化系统的设计思路和技术方案，旨在帮助需要设计此类系统的工程师更好地完成项目。

设计目标地铁变电站自动化系统设计的首要目标是确保地铁线路的安全和高效稳定运行。

除此之外，系统设计还需要考虑以下方面：1.实现自动化控制：通过PLC程序自动化控制，实现系统自动调节和运维监控。

2.提高工作效率：减少人工干预的频率，节约人力资源成本的同时提高工作效率。

3.提高系统可靠性：设计安全保护措施，保证系统在任何异常情况下都能自动停机保护以避免事故和损失。

技术方案控制系统硬件方案在控制系统硬件方案设计中，使用的是可编程逻辑控制器（PLC）和人机界面（HMI）两部分来实现接受和执行来自上位机的指令，并根据机房温度、湿度、电压、电流等检测数据进行数值处理。

PLC选型地铁变电站自动化系统的PLC选型应该是基于稳定性、可靠性、功能扩展性三个方面来考虑。

在产品的稳定性、数据安全，硬件和软件一体化，可远程监控等方面要求颇高，因此，我们选用全佳PLC。

HMI选型HMI又称人机接口，是人与机器之间一个重要的交互界面，主要用于显示变电站运行状态数据，监视变电站实时运行状态。

地铁变电站自动化系统的HMI选型需要考虑到其接口受环境因素影响较大，因此需要寻找防护措施良好、结构紧凑、触摸灵敏、稳定、寿命长等特点的硬件。

控制系统软件方案地铁变电站自动化系统软件方案采用Siemens公司的PLC模块及其专业的PLC编程软件Step 7工具，整体运行环境为CentOS 7.0。

主要功能如下：1.自动化控制：通过PLC程序实现对变电站的自动化控制，通过定期抓取和监测接收来的数据，进行实时控制和根据指令完成相关的功能操作。

武汉地铁4号线低压配电系统设计总结

（１）与供电系统的接口接口位置为３５／０．４ｋＶ降压变电所低压出线柜下端头，变压器、低压开关柜由供变电系统完成，低压出线柜下端头以后部分由低压配电专业完成。
１．地下车站低压配电系统由３５／０．４ｋＶ降压变电所（牵引降压混合变电所、跟随所）、设于车站两端的０．４ｋＶ通风空调电
ＢＡＳ按照智能照明的控制模式达到控制照明的目的。
６．与其他系统的接口
武汉轨道交通４号线全长约１６．６ｋｍ，设地铁车站ｌ５座，于２０１３年ｌ２月开通运营。现对其系统方
案进行介绍。
ｐｒｏｂｌｅｍｉｎｉｔ，ｐｏｖｒｉｉｎｄｇｃｏｍｐａｒａｔｉｖｅｅｆｒｅｒｅｎｃｅｔｏｈｅｔｄｅｓｉｎｇｏｆｌｏｗ－ｖｏｌｔａｇｅｄｉｓｒｔｉｂｕｔｉｏｎｉｎｏｔｈｅｒａｒｅａｓａｎｄｓｕｂｓｅｑｕｅｎｔｌｉｎｅｓ．
需要达到控制目的的一、二级通风空调负荷，均由通风空调电控室单回路供电。５．智能照明系统
公共区动力设备，如查询机、售卖机、安检机、
直饮机等设备的配电由低压配电专业负责。
公共区、出入口的照明设置智能照明控制系统，

地铁牵引供电系统设计

地铁牵引供电系统设计The Design of Subway Power SupplySystem摘要牵引供电系统是城市轨道交通系统中最为重要的基础能源设施，其功能是为轨道交通系统中的电力车辆供电，确保轨道交通列车车辆的正常运行。

通过对供电方案的比较，**地铁供电系统采用集中供电方式，系统包含电业局地区变电所与轨道交通主变电所之间的输电线路、轨道交通供电系统内部牵引降压输配电网络、直流牵引供电网和车站低压配电网；牵引供电系统由主变电所、高压/中压供电网络、牵引供电系统、电力监控系统、接触网系统、杂散电流防护和接地系统、供电车间等组成。

轨道交通供电系统的主要功能如下：接受、分配电能：主变电所的主变压器将110KV高压电变换成20KV中压电、20KV 供电网络将电能分配到每一个车站和车辆段内的牵引变电所和降压变电所。

关键字：集中供电方式牵引变电所DC1500V接触轨20kV中压AbstractTraction power supply system of urban rail transit system is the most important basic energy facilities, its function is providing power for rail transit system, ensure the normal operation of rail transit vehicle. Through the comparison of the power supply scheme, shijiazhuang metro power system uses centralized power supply mode, system contains the transmission lines between area substation and rail traffic main substation, Traction step-down power transmission and distribution network of rail transport power supply system, DC traction supply network and station low voltage distribution network; tractive power supply system is composed of main substation, high-pressure/medium voltage power supply network, tractive power supply system, electric power monitoring and management system, overhead contact system, stray current protection and grounding system, Power supply workshop and so on. The main function of rail transport power supply system is in the below:Accept, distribution of the main substation power: main transformer will convert to a 20KV 110 kv high-voltage power supply network in 20KV piezoelectric, energy allocated to each station and maximize the traction substation and step-down in substation.Key words: entralized power supply system traction substation DC1500V contact rail 20kV medium voltage目录第1章绪论 (4)1.1 供电系统的功能 (4)1.2 供电系统的构成 (5)1.3 供电系统电磁兼容 (6)第2章电源与主变电所 (7)2.1 电源 (7)2.2 主变电所 (9)2.3 中压供电网路 (10)第3章牵引供电系统 (11)3.1 牵引供电运行方式 (11)3.2 牵引供电系统保护 (14)3.3 牵引变电所 (18)3.4 牵引网 (21)第4章杂散电流 (22)4.1 概述 (23)4.2 杂散电流的产生 (23)4.3 杂散电流的防护 (23)第5章牵引供电计算 (24)5.1 概述 (24)5.2 平均运量法 (25)5.3 用平均运量法对罗家庄牵引变电所的计算 (26)第6章直流短路计算 (29)6.1 概述 (29)6.2 电路图法 (30)6.3 对罗家庄站两边的供电区间进行短路计算 (32)第7章结论 (34)参考文献 (35)谢辞.................................................................................... 错误!未定义书签。

地铁供电系统设计

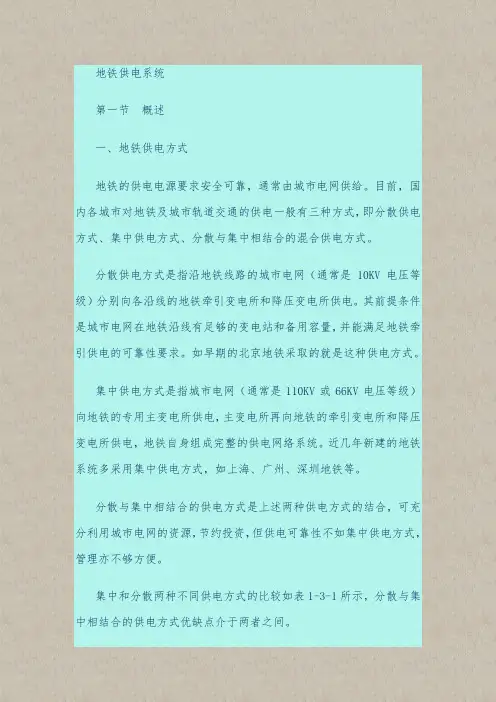

地铁供电系统第一节概述一、地铁供电方式地铁的供电电源要求安全可靠，通常由城市电网供给。

目前，国内各城市对地铁及城市轨道交通的供电一般有三种方式，即分散供电方式、集中供电方式、分散与集中相结合的混合供电方式。

分散供电方式是指沿地铁线路的城市电网（通常是10KV电压等级）分别向各沿线的地铁牵引变电所和降压变电所供电。

其前提条件是城市电网在地铁沿线有足够的变电站和备用容量，并能满足地铁牵引供电的可靠性要求。

如早期的北京地铁采取的就是这种供电方式。

集中供电方式是指城市电网（通常是110KV或66KV电压等级）向地铁的专用主变电所供电，主变电所再向地铁的牵引变电所和降压变电所供电，地铁自身组成完整的供电网络系统。

近几年新建的地铁系统多采用集中供电方式，如上海、广州、深圳地铁等。

分散与集中相结合的供电方式是上述两种供电方式的结合，可充分利用城市电网的资源，节约投资，但供电可靠性不如集中供电方式，管理亦不够方便。

集中和分散两种不同供电方式的比较如表1-3-1所示，分散与集中相结合的供电方式优缺点介于两者之间。

表1-3-1 地铁供电方式的比较供电方式优点缺点集中供电方式l 供电可靠性高，受外界因素影响较小；l 主变电所采用110/35KV 有载自动调压变压器，并有专用供电回路，供电质量好；l 地铁供电可独立进行调度和运营管理；检修维护工作相对独立方便；l 可提高地铁供电的可靠性和灵活性；l 牵引整流负荷对城市电网的影响小；l 只涉及城市电网几个220KV 变电站的增容改造，工程量较小，相对易于实现。

l 投资较大。

分散供电方式l 投资较小；l 便于城市电网进行统一规划和管理。

l 因同时受110KV 和10KV 电网故障影响，故受外界因素影响较多；l 10KV 电网直接向一般用户供电，引起的故障几率大，可靠性较低；l 与城市电网的接口多，调度和运营管理环节增多，故障状态下的转电不方便；l 牵引整流机组产生的高次谐波直接进入10KV 电网对其他用户的影响较大；l 要求城市电网的变电所应具有足够的备用容量，以满足地铁牵引供电的要求；涉及较多110KV 变电站的增容改造，工程量较大。

地铁环控系统配电设计

浅析地铁环控系统配电设计摘要：本文从地铁车站低压配电设计出发，着重阐述了环控系统不同负荷级别设备的配电设计方案，并根据笔者所积累的地铁项目设计经验，对环控系统配电方案进行了比较分析。

关键词：低压配电；环控系统；单母线分段；双电源自动切换1 前言在地铁设计中，低压配电专业主要为综合监控系统、通信系统、信号系统、屏蔽门系统、火灾自动报警系统、环境与设备监控系统、通风空调系统（环控系统）、给排水系统、自动扶梯与电梯等配电，其中，环控系统负荷在地铁车站总负荷中占很大比重，本文将着重阐述在地铁车站低压配电中环控系统的配电设计。

2 环控系统概述环控系统主要包括隧道通风系统（含防排烟系统）、车站大系统（含防排烟系统）、车站小系统（含防排烟系统）和空调水系统。

隧道通风系统主要为区间隧道和车站隧道服务，车站大系统为车站公共区服务，车站小系统为车站设备管理用房服务，空调水系统为给车站提供冷源。

3 环控系统负荷级别划分环控系统按其不同的用途和重要性分为一级负荷、二级负荷、三级负荷：1、在发生火灾（只考虑一处发生火灾）和事故时，仍继续运行的设备，如：隧道风机、射流风机、大系统排烟风机、小系统排烟风机及相应的补风机等为一级负荷；2、除一类负荷外的其他风机、柜式空调器、备用空调系统、与风机空调机组非联动的电动风阀、与火灾和事故通风无关的电动风阀等为二级负荷；3、除一、二类负荷外的其他通风空调系统设备，包括：冷水机组、冷冻水泵、冷却水泵、冷却塔、水处理设备、电动蝶阀、电动二通阀等为三级负荷。

4 环控电控室位置选择标准车站一般在车站两端各设一个环控电控室，非标准车站根据车站实际情况，可考虑只设一个大环控电控室，或设若干个环控电控室。

在和土建专业进行配合时，笔者认为环控电控室的位置选取需考虑以下几点：1.环控电控室的位置应尽量靠近环控机房；2.同端的环控电控室和0.4kv低压开关柜室之间尽量避免有泵房、洗手间；3.环控电控室和0.4kv低压开关柜室之间的电缆或封闭式密集母线槽敷设路径，以及环控柜运输路径，要保证畅通；4.环控电控室应避免设置在洗手间、泵房或扶梯基坑下方，以免存在漏水漏油等安全隐患；5.环控电控室中部应避免有结构柱，如四周有结构柱时，要按照结构柱的内侧边沿考虑柜子摆放空间；6.环控柜数量根据车站实际负荷以及车站低压配电与照明技术要求来定，并预留一两个柜位，柜子排列按照《10kv及以下变电所设计规范》gb 50053-94来考虑。
