实验2使用网络模拟器packetTracer
Packet Tracer软件的使用方法
附件Packet Tracer软件的使用方法Packet Tracer软件是一款软件模拟和仿真的软件，是思科认证考试的工具之一。
利用该工具能够进行网络设备的大多数功能。
是学习和验证网络实验用的良好工具。
一、实验目的1.熟悉Packet Tracer软件的界面和基本用法。
2.学习Packet中的各种设备的连接和配置方法。
3.通过实例掌握利用PacketTracer完成一个网络配置的过程。
二、实验步骤1.Packet Tracer软件的安装利用安装向导进行Packet Tracer软件的安装。
图1 PacketTracer软件的安装界面Packet Tracer 5.0界面中，白色部分是工作区，工作区上方是菜单栏和工具栏，工作区下方是网络设备、计算机、连接栏，工作区右侧选择、册子设备工具栏。
按照安装向导的提示进行安装，安装完毕后的界面如图2所示：2.建立网络的拓扑环境图3 Packet Tracer软件拓扑结构建立界面Packet Tracer软件拓扑建立的界面如图3所示，利用图3中左下角的设备标识，选择需要添的设备，如图4所示。
图4 添加交换机选择加入到工作区的设备，双击可以对该设备进行配置。
如图5所示：选择加入到工作区的PC，双击可以对该PC进行配置。
如图6所示：选择加入到工作区的连接线，如图7所示：图7 选择连接线思科Packet Tracer 5.0有很多连接线，每一种连接线代表一种连接方式：控制台连接、双绞线交叉连接、双绞线直连连接、光纤、串行DCE及串行DTE等连接方式供我们选择。
如果我们不能确定应该使用哪种连接，可以使用自动连接，让软件自动选择相应的连接方式。
3.建立如图所示的拓扑示意图建立如图8所示的拓扑环境。
删除连接两台交换机之间的错误的连接线，如图9所示：将鼠标停留在其中的某个设备上显示的界面如图10所示：双击该设备，并且对该设备进行配置的界面如图11所示：图11 网络配置设备单击要配置的设备，如果是网络设备（交换机、路由器等）在弹出的对话框中切换到“Config”或“CLI”可在图形界面或命令行界面对网络设备进行配置。
网络设备调试02Packet Tracer使用
Packet Tracer 5.3的使用
什么是实时模式 1、实时模式类似于直接运行程序 2、模拟模式类似于step by step地调试程序
Packet Tracer 5.3的使用
测试HTTP
Packet Tracer 5.3的使用
测试HTTP （续）
首先通过DNS协议解析域名
数次单击next后出现如下界面：
注：creat a desktop icon 的翻译是：共创桌面图标，creat a quick launch icon 的翻译是：创造一个快速启动图标。
Packet Tracer 5.3的安装
选择creat a quick launch icon并单击next后出现如下界面：
Packet Tracer 5.3的安装
再单击install后有如下界面：
Packet Tracer 5.3的安装
再单击finish后出现了如下界面：
就完成了packet
tracer
5.3 模拟器的安装并开始可以运行模拟器了。
Packet Tracer 5.3的使用
packet tracer 5.3汉化后的工作界面如下：
配置显示名称及主机名
Packet Tracer 5.3的使用
配置设备接口IP地址及时钟
Packet Tracer 5.3的使用
配置静态路由
Packet Tracer 5.3的使用
配置主机的网关
Packet Tracer 5.3的使用
配置服务器上DNS服务
Packet Tracer 5.3的使用
注：不建议汉化使用
Packet Tracer 5.3的使用
拖放设备和布置线缆
实验二网络仿真软件PacketTracer的使用

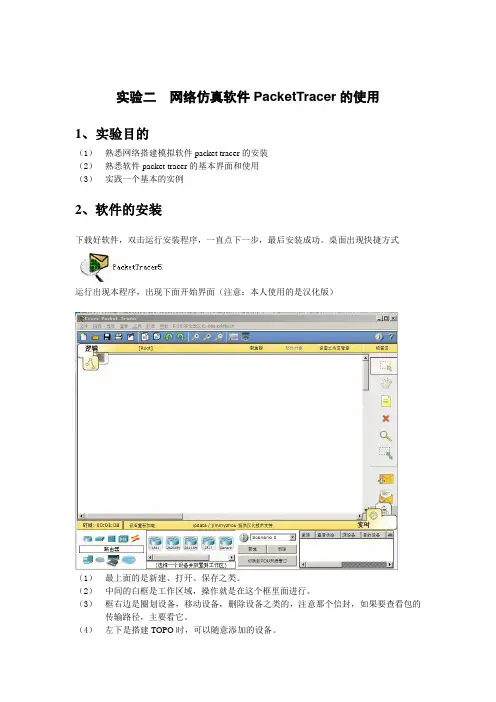

实验二网络仿真软件PacketTracer的使用1、实验目的（1）熟悉网络搭建模拟软件packet tracer的安装（2）熟悉软件packet tracer的基本界面和使用（3）实践一个基本的实例2、软件的安装下载好软件，双击运行安装程序，一直点下一步，最后安装成功。
桌面出现快捷方式运行出现本程序，出现下面开始界面（注意：本人使用的是汉化版）（1）最上面的是新建、打开、保存之类。
（2）中间的白框是工作区域，操作就是在这个框里面进行。
（3）框右边是圈划设备，移动设备，删除设备之类的，注意那个信封，如果要查看包的传输路径，主要看它。
（4）左下是搭建TOPO时，可以随意添加的设备。
（5）这里面的线分为直通线、交叉线、级连线、DCE和DTE线等。
连接不同的设备需要选择合适的线，否则通信不正常。
虽然有个AUTO（自动选择线），但是，最好不用这个，软件没有人聪明，比如想连一个HOST和一个ROUTER，选自动，它怎么知道你是CONSLE控制，还是想选路由选路呢？（6）5，右下面，是测试包传输成功与否的查看，或查看包的传输路径。
3、基本实例讲解FILE——OPNE打开下面的界面点击CCNA3.X进入里面的文件这里面的4个文件夹不但给出了TOPP，还提出了需求，然后让你按需求配置，最后还可以给你评分.CCNA1里面的Troubleshooting_TroubleshootSwitched——TroubleshootSwitched.pka然后出现这个界面中间是TOPO文件配好的TOPO（并不是所有的都给了你TOPO），新框框是对你提出了需求。
就是让你把这个不完整的TOPO给配完整。
仔细阅读下框里的英文，有需求，有考察内容，步骤，注意事项等。
（1）连接 2、配IP和MASK 3、Troubleshooting步骤如何配置？点击TOPO里面的设备，R,SW,HOST等，就会有个图形化的图形，这里先点击里面的PC0, 出现Physical 左边出现的是各种模块，你可以往PC上面添加，不同的模块有不同的作用，这有无线设备，网卡等。
第2章 认识Packet Tracer软件 实训入门教程-思科CCNA模拟器
最新的版本是 Packet Tracer 7.3.1。 思科添加了几款新的router 路由器，支持ASA防火墙、ipv6等等新的功能。
Packet Tracer实训入门教程
杨秀成
二、Packet Tracer软件安装
1、下载cisco官网下，或去搜索其他版本。2、安装 3、汉化 4、注册账号。
全局配置模式
Switch(config)#
或 router (config)#
属于特权模式的下一级模式，该模式下可以配置交换机/路由器的全局性参数（如主机名，登录信息等）。在该模式下可以进入下 一级的配置模式，对交换机具体的功能进行配置。
端口模式
Switch(config-if)#
或router(config-if)#
2、应用：基本格式：tracert[空格]<ip地址>或者域名
如： tracert 192.168.1.1
或 tracert
tracert是在ICMP协议，跟ping一样。
Packet Tracer实训入门教程
杨秀成
Tracert演示
例如：tracert
长期使用，建议注册。
5、界面介绍
Packet Tracer实训入门教程
杨秀成
三、传输介质
双绞线
同轴电缆
Packet Tracer实训入门教程
光纤
微波、红外线
杨秀成
双绞线分类
1、直通线---连接不同设备
（标准568B）两端线序都一样，从左至右线序是：白橙，zhi橙，白dao绿属，蓝，白蓝，绿，白棕，棕。
Packet Tracer实训入门教程
杨秀成
在packet tracer 演示
计算机网络试验二认识packettracer和交换机的简单配置
交换机操作系统命令
Switch> enable
Switch# configure terminal (conf t)
Switch(config)# hostname switch1109修改交换机名称
Switch(config)# interface fastethernet 0/1(intf f 0/1)进入端口配置
一台服务器 一台 2960 交换机 一台 1841 路由器 一台集线器 一部 IP 电话 一台 PC 使用自动连接方式连接设备
3
建立拓扑结构图
网络信息中心
数据库服务器 Web服务器
网管工作站
邮件服务器
路由器
防火墙
光缆Biblioteka 光缆 双绞线万兆 交换机
光缆 光缆 光缆
千兆 交换机
光缆 双绞线
双绞线
Switch(config-interface)#exit 返回上一级目录的命令
Switch(config)#line console 0进入控制线设置
Switch(config-line)#password conabc设置通过控制线进入操作系统用户登 录密码
Switch（config）#login
13
交换机的命令行操作模式主要包括
用户模式 Switch> 特权模式 Switch# 全局配置模式 Switch（config）# 端口模式 Switch （config-if）#
9
接口
switch(config-line)#
线路
接口模式—用于配置一个网络接口（Fa0/0、console 等） 线路模式 — 用于配置一条线路（实际线路或虚拟线路）（例如控制台、 AUX 或 VTY 等等）
实验二、认识PacketTracer
实验一、认识PacketTracerPacket Tracher介绍●Packet Tracer是Cisco公司针对CCNA认证开发的一个用来设计、配置和故障排除网络的模拟软件。
●Packet Tracer模拟器软件功能强大，操作简单，非常适合网络设备初学者使用。
1、Packet Tracer的基本界面Packet Tracer 5.3以上版本的界面类似下图：其中每部分的简介如下表所示：3、实验任务1：添加设备并连线构建如下图所示网络拓扑。
图中线缆两端有不同颜色的圆点，其含义如下表所示：4、实验任务2：简单的设备配置(1)PC机配置—以PC0配置为例S1)选择PC0，左键单击后，出弹出类似下图的对话框。
S2)选择<配置>选项卡，在弹出的对话框中，分别选择Setting及FastEthernet设置网关及IP地址，如下图所示：S3)类似的为PC1设置网关(192.168.1.254)及IP地址(192.168.1.6，子网掩码255.255.255.0)。
2)路由器配置与PC机的配置类似，选中需要配置的路由器，在弹出的对话框中，选择Config选项卡，分别选中Interface1及Interface2，为其配置IP地址及子网掩码。
假设Interface0与PC0相连，Interface1与交换机相连，则相应的配置要求如下表：注意，默认情况下，路由器的接口状态(Port Status)是关闭的，应将需要使用的接口状态设置为启动状态。
正确配置后，所有的圆点状态应该都变成“闪烁的绿色”。
5、实验任务3：连通性测试1)使用Ping命令测试PC0与PC1的连通性。
选择PC0并单击，在弹出的对话框中，依次选择桌面选项卡及命令提示符选项，如下图所示。
在弹出的窗口中，输入命令Ping 192.168.1.6，应该得到类似下图的效果图，即表明PC0与PC1是连通的。
2) 在simulation模式下跟踪数据包查看数据包的详细信息S1)在Realtime模式下，添加一个从PC0到PC1的简单数据包(Ping命令包)。
计算机网络实验内容
学号+姓发送至教计算机网络实验内容实验目的1、使用思科模拟器Packet Tracer进行网络拓扑规划2、局域网的构建3、划分虚拟局域网VLAN4、ARP协议分析实验要求:1、使用交换机命令观察交换机MAC自我学习过程2、使用Packet Tracer创建局域网，并进行交换机VLAN划分试验完成后需要将实验结果(各种文件)打包，并将打包文件重新命名为师机。
实验内容1 •划分虚拟局域网VLAN(1) 打开Packet tracer软件，绘制网络拓扑图如下:(2) 设置各PC地址如下：IP地址配置表(3) 使用ping命令，测试各个节点的互通情况。
(4) 点击交换机，进入交换机命令行CLI,首先创建vlan2与vlan3,参考命令如下:Switch>e nableSwitch#c on figure termi nalSwitch(config)#vlan 2Switch(config-vlan)##vlan 3将交换机端口1和2力口入vlan2,将端口3和4加入vlan3。
将端口1加入到vlan2中的参考命令如下：Switch(config)#interface fastEthernet 0/1Switch(config-if)#switchport access vlan 2Switch(con fig-if)#exit端口2、3、4加入vlan的操作与上面代码类似。
(5 )测试各个pc间的互通情况思考题:1X划分vlan后，pel与pc2能否互通，为什么？2、划分vlan后，pel与pc3能否互通，为什么？2. ARP分析(1)使用packet tracer构建网络拓扑图如下:各网络节点IP地址配置见表：(2) 使用arp命令。
Arp -a:显示主机所有的地址缓存条目Arp -d :删除arp地址缓存Arp -a命令示例：点击pt工程中的pcO,进入命令窗口，使用arp命令查看地址缓存情况。
实验二、Wireshark的使用与PackerTracer的使用
实验二 Wireshark的使用与PackerTracer的使用实验目的：掌握网络协议分析软件Wireshark的常用操作和网络模拟器PackerTracer的常用操作。
实验环境：计算机若干、直通双绞线若干、小型非管理交换机10台。
实验步骤：1、配置对等局域网2、Wireshark的使用（1）启动系统。
点击“Wireshark”图标，将会出现如图1 所示的系统界面。
图1 Wireshark 系统界面其中“俘获(Capture)”和“分析(Analyze)”是Wireshark 中最重要的功能。
(2) 分组俘获。
点击“Capture/Interface”菜单，出现如图2 所示界面。
图2 俘获/接口界面如果该机具有多个接口卡，则需要指定希望在哪块接口卡俘获分组。
点击“Options”，则出现图3 所示的界面。
图3 俘获/接口/选项界面在该界面上方的下拉框中将列出本机发现的所有接口；选择一个所需要的接口；也能够在此改变俘获或显示分组的选项。
此后，在图2 或者图3 界面中，点击“Start(开始)”，Wireshark 开始在指定接口上俘获分组，并显示类似于图4 的界面。
当需要时，可以点击“Capture/Stop” 停止俘获分组，随后可以点击“File/Save”将俘获的分组信息存入踪迹(trace)文件中。
当需要再次俘获分组时，可以点击“Captuer/Start”重新开始俘获分组。
(3) 协议分析。
系统能够对Wireshark 俘获的或打开的踪迹文件中的分组信息(用File/Open 功能)进行分析。
如图4 所示，在上部“俘获分组的列表”窗口中，有编号(No)、时间(Time)、源地址(Source)、目的地址(Destination)、协议(Protocol)、长度(Length)和信息(Info) 等列(栏目)，各列下方依次排列着俘获的分组。
中部“所选分组首部的细节信息”窗口给出选中协议数据单元的首部详细内容。
packet tracer实验报告
packet tracer实验报告Packet Tracer实验报告一、实验目的和背景Packet Tracer是一款由思科公司开发的网络仿真软件，它能够模拟真实网络环境，帮助网络工程师进行网络设计、配置和故障排除等操作。
本实验旨在通过使用Packet Tracer软件，实现一个简单的局域网（LAN）网络的搭建和配置，以加深对网络原理和技术的理解。
二、实验环境和步骤实验环境：使用Packet Tracer软件，模拟一个包含多个交换机和终端设备的局域网网络。
实验步骤：1. 打开Packet Tracer软件，创建一个新的网络拓扑。
2. 在拓扑中添加所需的交换机和终端设备，连接它们以形成一个局域网网络。
3. 配置每个交换机的基本参数，如IP地址、子网掩码等。
4. 配置交换机之间的链路，并进行端口配置，确保链路正常连接。
5. 配置终端设备的IP地址和网关信息，确保终端设备能够与其他设备通信。
6. 进行网络连通性测试，确保网络正常工作。
三、实验结果和分析通过以上步骤，成功搭建了一个简单的局域网网络。
在网络中，每个交换机负责转发数据包，终端设备则作为数据的发送和接收端。
通过配置交换机的端口和终端设备的IP地址，实现了设备之间的通信。
在网络连通性测试中，通过Ping命令可以验证设备之间的连通性。
例如，可以在终端设备A上执行Ping命令，向终端设备B发送数据包，如果能够收到回复，则说明两台设备之间的通信正常。
这样的测试可以帮助我们排除网络故障，并及时调整配置，确保网络的正常运行。
四、实验心得和体会通过这次实验，我深刻理解了局域网网络的搭建和配置过程。
Packet Tracer软件提供了一个虚拟的网络环境，使得我们可以在实验室中进行网络实验，而不需要真实的硬件设备。
这为我们学习和实践网络技术提供了便利。
在实验过程中，我不仅学会了如何搭建和配置一个简单的局域网网络，还了解了交换机的基本功能和工作原理。
交换机作为网络中的核心设备，起到了转发数据包、提供端口连接和管理网络流量的重要作用。
packettracert简单实验教程
实验1 学习网络模拟平台一、实验目的掌握Cisco Packet Tracer软件的使用方法。
二、实验任务在Cisco Packet Tracer中用HUB组建局域网，利用PING命令检测机器的互通性。
三、实验设备集线器（HUB）一台，工作站PC三台，直连电缆三条。
四、实验环境实验环境如图1-1所示。
图1-1 实验环境五、实验步骤（一）安装模拟器1、运行“PacketTracer53_setup”文件，并按如下图所示完成安装；点“NEXT”选择“I accept the agreement”后，点“next”不用更改安装目录，直接点“next”点“next”点“next”点“install”正在安装点“Finish”，安装完成进入到了模拟实验环境，请先关闭2、汉化：按“汉化说明”文件操作。
重启模拟器可看到如下图所示的汉化结果。
（二）使用模拟器1、运行Cisco Packet Tracer软件，在逻辑工作区放入一台集线器（HUB）和三台终端设备PC，用直连线（Copper Straight-Through）按下图将HUB和PC工作站连接起来，HUB端接Port口，PC端分别接以太网（Fastethernet）口。
2、分别点击各工作站PC，进入其配置窗口，选择桌面（Desktop）项，选择运行IP地址配置（IP Configuration），设置IP地址和子网掩码分别为PC0：1.1.1.1，255.255.255.0；PC1：1.1.1.2，255.255.255.0；PC2：1.1.1.3，255.255.255.0。
3、点击Cisco Packet Tracer软件右下方的仿真模式（Simulation Mode）按钮，如图1-2所示。
将Cisco Packet Tracer的工作状态由实时模式（Realtime）转换为仿真模式（Simulation）。
图1-2 按Simulation Mode按钮4、点击PC0进入配置窗口，选择桌面（Desktop）项，选择运行命令提示符（Command Prompt），如图1-3所示。
实验2 Packet Tracer软件的使用
计算机网络（本科）实验报告实验名称：实验2 Packet Tracer软件的使用院系：计算机科学技术学院班级： 12-2班学生姓名：学号：合作者姓名：无指导教师：教师评阅结果：教师评语：实验日期 2014 年3 月28 日一、实验目的1、熟悉Packet Tracer软件的界面和基本用法。
2、学习Packet中的各种设备的连接和配置方法。
3、通过实例掌握利用Packet Tracer完成一个网络配置的过程。
二、实验器材PC机、Packet Tracer软件一套三、实验步骤1、安装Packet Tracer软件。
2、请根据相关资料建立如下的网络拓扑环境。
网络环境配置要求如下：（1）在图形界面下为每台PC机配置IP地址为192.168.班级号.班级序号~192.168.班级号.班级序号+4（如你是2班3号同学，则IP:192.168.2.3~192.168.2.8），子网掩码为255.255.255.0，网关为192.168.班级号.254。
（2）交换机0的Console口连接参数如下：波特率9600，数据位8，奇偶位无，停止位1，流控NONE，请截图记录PC4的串口连接时的配置情况（3）在计算机的命令状态CLI下，使用Ipconfig命令分别显示PC0~PC5的TCP/IP配置信息。
请截图（4）在CLI状态下，用Ipconfig命令为每台PC机重新配置IP地址为：192.168.12x.班级序号~192.168.12x.班级序号+4，这里x=2或3，是你的班级号，子网掩码和网关地址不变。
请在下面写出配置命令ipconfig。
（5）在计算机CLI状态下，用Ping命令验证5台计算机之间的连通性，请记录结果（截图）3、搭建如下实验拓扑环境网络环境配置如下：（1）将PC-PT主机1与交换机0之间的直连线换成交叉线，截图显示拓扑的状态。
（2）在GUI下分别为每台PC机配置IP地址为172.16.1.2~172.16.1.5，子网掩码为255.255.0.0，网关地址为172.16.1.254。
网络互联packettracer模拟实验报告
网络互联 packet tracer 模拟实验报告网络互联 Packet Tracer 模拟实验报告一、实验概述本次实验旨在通过 Packet Tracer 模拟软件，模拟网络互联的过程，以增强对网络设备、网络协议和网络拓扑的理解。
实验包括构建网络拓扑、配置网络设备、实现网络互联等步骤。
二、实验环境1.实验设备：•路由器 2 台（Router1、Router2）•交换机 1 台（Switch1）•PC 机 3 台（PC1、PC2、PC3）•网络电缆若干2.实验软件：Packet Tracer三、实验步骤与记录1.构建网络拓扑在 Packet Tracer 中，我们根据预设的拓扑图构建网络。
具体来说，我们放置了两台路由器（Router1、Router2）和一台交换机（Switch1），以及三台 PC 机（PC1、PC2、PC3）。
然后用网络电缆将它们连接起来。
具体连接方式如下：•PC1 和 PC2 连接到 Switch1 的接口 1 和接口 2，形成一个局域网•Router1 的接口 1 连接到 Switch1 的接口 3，形成一个广域网连接•Router2 的接口 1 连接到 Router1 的接口 2，形成另一个广域网连接2.配置网络设备在构建完网络拓扑后，我们需要对网络设备进行配置。
具体配置如下：•对 Switch1 进行配置，设置其 IP 地址为 192.168.1.1，并启用其所有接口•对 Router1 进行配置，设置其 IP 地址为 192.168.0.1，并启用其接口 1 和接口 2，设置接口 1 的 IP 地址为 192.168.0.254，设置接口 2 的 IP 地址为 192.168.1.254•对 Router2 进行配置，设置其 IP 地址为 192.168.0.2，并启用其接口 1 和接口 2，设置接口 1 的 IP 地址为 192.168.0.254，设置接口 2 的 IP 地址为 192.168.3.2543.网络互联测试配置完成后，我们可以通过 Ping 命令测试网络互联是否成功。
网路设备模拟器Packet_Tracer使用教程2
网路设备模拟器Packet Tracer实验实验一网络连接线的制作首先，我们将学习如何制作直通线和交叉线，并用做线连通性测试仪测试线路是否可以正常工作。
然后，再学习如何利用做好的缆线将两台工作站连接起来。
正常工作。
然后，再学习如何利用做好的缆线将两台工作站连接起来。
工具 / 准备：无遮蔽式双绞缆线若干米；（1）Cat5 无遮蔽式双绞缆线若干米；接头（水晶头）若干个；（2）RJ-45 接头（水晶头）若干个；压线工具（以便将 RJ-45 接头接到缆线末端）；（3）RJ-45 压线工具（以便将(4) 测试仪(可以测试直通或交叉缆线是否能正常工作)；剪线器。
（5）剪线器。
步骤 1- 做线说明根据本实验要求我们需要制作符合直通线和交叉线标准的两种缆线。
下面介绍有关的做线信息。
线信息。
我们先来了解以下有关水晶头的信息（图 1）：我们先来了解以下有关水晶头的信息（图水晶头带金属片的一面图图1 水晶头带金属片的一面图将有弹片的一面朝下，带金属片的一面朝上，带金属片的一面朝上，线头的插孔朝向如果用左手握住水晶头，将有弹片的一面朝下，右手一侧时，可以看到接头中的 8 个引脚。
为了叙述方便，我们对引脚进行编号，如下图右手一侧时，可以看到接头中的2 所示。
所示。
图 2 水晶头引脚分布图水晶头引脚分布图从工作站连接到集线器/交换器和从连接面板到集线器/交换器需要使用直通线，直通线的两端都符合的两端都符合 T568-B 或 T568-A 标准，目前国内使用的直通线大多采用目前国内使用的直通线大多采用 T568-B 标准（图（图 3）。
图 3 直通线做线示意图直通线做线示意图T568-A 标准的线头排列顺序为绿白、绿、橙白、蓝、蓝白、橙、棕白、棕。
T568-B 标 准的线头排列顺序为橙白、橙、绿白、蓝、蓝白、绿、棕白、棕。
准的线头排列顺序为橙白、橙、绿白、蓝、蓝白、绿、棕白、棕。
从工作站连接到工作站则需要使用交叉线，从工作站连接到工作站则需要使用交叉线，交叉线的一端符合交叉线的一端符合T568-B 标准，另一端符另一端符 合T568-A 标准（图标准（图 4）。
网络设备模拟器PacketTracer教程
网络设备模拟器PacketTracer教程简介网络设备模拟器（PacketTracer）是思科公司开发的一款用于网络设备模拟和网络教育的工具。
它能够模拟复杂的网络环境，让用户进行网络拓扑的设计、网络设备的配置和网络故障的排除等操作。
本文将介绍PacketTracer的基本使用方法和一些常用功能。
安装PacketTracer要使用PacketTracer，首先需要从思科公司官方网站下载并安装它。
请确保从可靠的来源下载安装包，以避免安全问题。
创建网络拓扑在打开PacketTracer后，可以看到左侧的设备面板，可以选择各种网络设备进行拖拽。
选中一个设备后，将其拖拽到工作区域，可以开始构建网络拓扑。
在工作区域，可以通过拖拽连接线将设备连接起来，形成一个完整的网络拓扑。
可以使用导航栏上的选项来缩放、移动和旋转拓扑，以方便查看和布置设备。
配置设备一旦拓扑图创建好了，就可以开始对设备进行配置。
双击设备图标，会弹出一个配置窗口，可以对设备的各项参数进行设置。
例如，可以配置设备的IP地址、路由表、接口状态等。
PacketTracer支持多种设备类型的模拟，包括路由器、交换机、防火墙等。
每种设备都有自己特定的配置选项，用户可以根据实际情况进行设置。
添加主机在网络拓扑中，除了网络设备外，还可以添加主机进行模拟。
主机可以是计算机、服务器、手机等各种网络终端设备。
添加主机的方法和添加网络设备类似，只需要从设备面板中选择合适的主机图标，然后拖拽到工作区域即可。
配置主机的方法也很简单，双击主机图标，在弹出的配置窗口中设置主机的IP地址、子网掩码、网关等参数即可。
仿真网络连接在完成设备和主机的配置后，可以通过仿真网络连接来验证网络的连通性。
PacketTracer提供了一个仿真面板，可以模拟设备之间的数据传输。
用户可以选择一个源设备和一个目标设备，然后在仿真面板上点击“开始”按钮，开始模拟数据的发送和接收。
可以通过观察仿真面板上的数据传输状态，来判断网络的连通性是否正常。
01-Packet Tracer软件的使用
计算机网络实验报告课程名称：计算机网络实验名称：01-Packet Tracer软件的使用实验目的1.熟悉网络搭建模拟软件packet tracer的安装2.熟悉软件packet tracer的基本界面和使用操作界面由以下部分组成①菜单栏②工具栏③拓扑工作区④拓扑工作区工具条⑤设备列表区⑥协议仿真区菜单栏包括File（文件）、Edit（编辑）、Options（选项）、View（视图）等菜单。
可以新建、打开、保存文件，复制、粘贴等。
我们第一次与Packet Tracer亲密接触，对各菜单的各种选项的含义还不了解，使用默认选择。
先了解几个常用的参数选项，选择Options菜单Preferences（参数选择）Show Device Model Labels: 在拓扑图上显示设备型号。
Show Device Name Labels: 在拓扑图上显示设备名。
Always Show Port Labels: 显示接口标签，显示每个接口的接口名。
Show Link Lights:显示链接指示灯，红色表示关闭，绿色表示可用。
选择Font（字体）选项可以设置字体大小和颜色。
搭建网络拓扑初次使用Packet Tracer软件，练习搭建一个如下的网络拓扑。
添加网络设备：将1个路由器和5个主机添加到拓扑工作区。
首先拖入路由器。
选择大类Network Devices，小类第1项Routers（路由器），右侧路由器型号选择最右端的2811，用鼠标将其拖入拓扑工作区。
拖入主机。
选择大类End Devices（终端设备）、小类第1项End Devices，右侧主机列表中选第1项，Generic台式，用鼠标将其拖入拓扑工作区。
连续5次，拖入5个主机。
连接网络设备分析拓扑图左侧3台主机是一个局域网，右侧2台主机是一个局域网。
此处选用交换机，每个主机和交换机相连，路由器也和交换机相连。
查看网络设备信息单击查看工具（放大镜），然后用放大镜看路由器2811，显示出可查看的信息表列表。
实验2 Cisco Packet Tracer入门(实验详细说明)
实验2 模拟组网软件入门【实验目的】一、认识Packet Tracer 。
二、学习使用Packet Tracer进行拓扑的搭建。
三、学习使用Packet Tracer对设备进行配置，并进行简单的测试。
【背景知识】一、认识Packet TracerPacket Tracer是与新版CCNA Discovery和CCNA Exploration并行发布的一个网络模拟器。
PT提供可视化、可交互的用户图形界面，来模拟各种网络设备及其网络处理过程，使得实验更直观、更灵活、更方便。
PT提供两个工作区：逻辑工作区（Logical）与物理工作区（Physical）。
⏹逻辑工作区：主要工作区，在该区域里面完成网络设备的逻辑连接及配置。
⏹物理工作区：该区域提供了办公地点（城市、办公室、工作间等）和设备的直观图，可以对它们进行相应配置。
左上角可以切换这两个工作区域。
PT提供两种工作模式：实时模式（Real-time）与模拟模式（simulation）。
⏹实时模式：默认模式。
提供实时的设备配置和Cisco IOS CLI（Command LineInterface）模拟。
⏹模拟模式：Simulation模式用于模拟数据包的产生、传递和接收过程，可逐步查看。
右下角可以切换这两种模式。
二、界面操作简介➢逻辑工作区（Logical Workplace）（中间最大块的地方）：显示当前的拓扑结构和各个设备的状态。
➢图例导航区（Symbol Navigation）（左下角）：切换不同的设备图例。
如单击路由器图标，右边出现所有可选的路由器型号。
从导航区可以拖动某个设备图标到工作区。
单击工作区中的设备，可以调出该设备的设置界面：1. 在Physical标签下可以进行设备模块的配置。
默认情况下，设备没有安装任何模块。
我们可以从左边的MODULES列表拖动需要的模块到设备的空插槽中（左下角有相应的模块说明）。
注意拖放前要关闭设备的电源（在图片中点击电源即可）。
2、使用网络模拟器Packettracer
一、实验名称使用网络模拟器Packettracer二、实验目的（1）掌握安装和配置网络模拟器软件Packettracer的方法（2）掌握使用PacketTracer模拟网络场景的基本方法，加深对网络环境、网络设备和网络协议交互过程的理解。
三、实验内容和要求（1）安装和配置网络模拟器；（2）熟悉PacketTracer模拟器；（3）观察与IP网络接口的各种网络硬件；（4）进行ping和tracerroute实验（5）四、实验环境四、操作方法与实验步骤五、1）、安装网络模拟器：安装CISCO网络模拟器Packettracer，双击Packettracer 安装程序图标，进行安装，根据提示进行选择确认，可以顺利安装系统。
步骤截图就不给出了，因为在实验之前就已经安装过了。
2）、使用Packettracer模拟器：对于其使用的掌握可以去阅读老师给的资料“Packettracer5.0全攻略上、下“。
3）、观察与IP网络接口的各种网络硬件进行（1）、从Packettracer中打开路由器2620XM的物理设备视图，界面如下太网接口，而且是要用光纤连接才能使用的接口（不知道翻译的对不对）将其拖入设备，可以观察到面板硬件接口的情况如下：自行测试该模块的适用使用场合：对于两台路由器我用除光纤以外的先连接添加的两个端口会出现下面的错误提示然后我再用光纤连接它们，发现可以连通，这就验证了NM-1FE-FXde适用的场合：点击对NM-1FE-TX界面左下角出现对其的描述（备注：拖入设备的过程都和NM-1FE-FX 一样之后的模块就都省去拖入那个步骤了）：应该是提供了一个10/100Mbps的以太网接口，而且是要用交叉铜线才能使用的接口（不知道翻译的对不对）自行测试该模块的适用使用场合：对于两台路由器我用除交叉铜线可以连通其他都不能连通，可以看出NM-1FE-TX的适用场合。
点击对NM-2FE2W界面左下角出现对其的描述：应该是提供了两个10/100Mbps的以太网接口，而且是要用交叉铜线连接才能使用的接口（不知道翻译的对不对）自行测试该模块的适用使用场合：对于两台路由器由于使用NM-2FE2W给它们都添加了两个两个要用交叉铜线连接才能使用的10/100Mbps的以太网接口，我把一对接口用交叉铜线连接发现连接通了，而另一对则使用直连铜线连接发现连接不同，因此们我可以看出NM-2FE2W的适用场合。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实用文档实验报告正文：一、实验名称使用网络模拟器packetTracer二、实验目的：1. 掌握安装和配置网络模拟器PacketTracer的方法；2. 掌握使用PacketTracer模拟网络场景的基本方法，加深对网络环境，网络设备和网络协议交互过程等方面的理解。
三、实验内容和要求1. 安装和配置网络模拟器；2. 熟悉PacketTracer模拟器；3. 观察与IP网络接口的各种网络硬件；4. 进行ping和traceroute。
四、实验环境1)运行 Windows 8.1 操作系统的 PC 一台。
2)下载 CISCO 公司提供的 PacketTracer 版本 5.2.1。
五、操作方法与实验步骤1) 安装网络模拟器安装 CISCO 网络模拟器 PacketTracer 版本 5.2.1。
双击 PacketTracer 安装程序图标，入安装过程。
根据提示进行选择确认，可以顺利安装系统。
2) 使用 PacketTracer 模拟器(1) 启动系统。
点击“Cisco Packet Tracer”图标，将会出现如图 1 所示的系统界面。
图 7 PacketTracer 的主界面菜单栏中包含新建、打开、保存等基本文件操作，其下方是一些常用的快捷操作图标。
工作区则是绘制、配置和调试网络拓扑图的地方。
操作工具位于工作区右边，自上而下有 7个按钮。
这些操作工具的作用分别是：选择(Selected)，用于选中配置的设备；移动(MoveLayout)，用于改变拓扑布局；放置标签(Place Note)，用于给网络设备添加说明；删除(Delete)，用于去除拓扑图中的元素，如设备、标签等；检查(Inspect)，用于查询网络设备的选路表、MAC 表、ARP 表等；增加简单的 PDU(Add Simple PDU)，用于增加 IP 报文等简单操作；增加复杂的 PDU(Add Complex PDU)，可以在设置 IP 报文后再设置 TTL 值等操作。
使用检查工具可以查看网络设备(交换机、路由器)的 3 张表，该功能等同于在 IOS 命令行中采用相应的 show 命令，如 show arp。
增加简单的 PDU 和增加复杂的 PDU 两个工具用于构造测试网络的报文时使用，前者仅能测试链路或主机之间是否路由可达，后者则具有更多的功能。
例如，要测试 PC0 到 Router0 之间的连通性，可以先用增加简单的 PDU 工具点击 PC0，再用该工具点击 Router0 就可以看出两设备之间是否连通。
如图 8 所示。
图 8 用增加简单的 PDU 工具测试设备之间的连通性结果表明两个设备之间的链接是畅通的，图9是模拟模式下捕获到的数据包信息列表图9模拟模式下捕获的数据包信息列表增加复杂的 PDU 工具的使用方法稍复杂些，也是先用工具依次点击所要测试链路的两端，再设置所要发送的报文格式，然后点击创建PDU报文。
设置报文格式如图 10 所示。
图 10 定制增加复杂的 PDU 中的报文图 11 用增加复杂的 PDU 工具测试设备之间的连通性图 12模拟模式下捕获的复杂的 PDU 数据包在主界面右下角（图 7），是转换实时模式与模拟模式的按钮。
在实时模式下，所有操作中报文的传送是在瞬间完成。
在模拟状态下，报文的传送是按操作一步一步地向前走，有助于我们仔细地观察报文的具体传输过程。
(2) 绘制网络拓扑图绘制网络拓扑图主要有以下几个步骤：增加网络设备，增加设备硬件模块，连接设备和配置设备等。
增加网络设备：在主界面下方有增加网络设备的功能区，该区域有两个部分：设备类别选择区域以及显示某个类别设备的详细型号区域。
先点击设备类别，再选择具体型号的设备。
例如，先从左下角区域选择了路由器类别，此时右侧区域将显示可用的各种 CISCO路由器型号列表，点选后可以将其拖入工作区。
这样，可以从中选用所要的(大量的!)网络设备。
增加设备硬件模块(选项)：如果选用的网络设备恰好适用，则可以进行下一步。
但有时有些设备基本合用，但还缺少某些功能，如某种硬件接口数量不够等，这就需要通过增加设备硬件模块来解决。
例如，如果选择了路由器 2620XM，发现它仅有一个 10/100Mbps 的以太端口，一个控制端口和一个辅助设备端口。
若需要扩展一个光纤介质的 100 Mbps 的以太端口和一些 RJ45 端口的以太端口。
这时双击工作区路由器2620XM 图标，可以看到如图10 所示的界面。
从图中左侧物理模块列表中找出模块 NM-1FE-FX，从左下方窗口中的描述发现它符合要求，就可以将其拖入上部的物理设备视图中。
由此，可以完成所有相关操作。
图 13 路由器 2811 的物理接口连接设备：在设备类型区域选取“连接(Connections)”，再在右侧选取具体连接线缆类型。
注意到连接线缆有如下不同类型：线缆有控制口(Console) 、直连铜线(CopperStraight-Through)、交叉铜线(Copper Cross-Over)和光纤(Fiber)等，你需要选取适当的线缆类型才能保证设备能够正确连通。
配置设备：配置网络设备是一件细致的工作，将在其他实验中讲解配置网络设备详细过程。
下面以图 11 为例，讲解绘制一幅简单的网络拓扑图的过程(参见图 14)。
图 14 经交换机连接两台 PC先用上述方法从设备区拖入两台 PC 和一台交换机，再用直通铜线与某个 RJ45 以太端口连接。
稍侯片刻，线缆端的点就会变绿，表示所有的物理连接都是正确的，否则要检查并排除所存在的物理连接方面的问题。
为了使两台 PC 之间 IP 能够连通，需要进一步配置该网络的网络层协议。
双击 PC0 的图标，进入“Config/FastEthernet”界面，开始配置“IP Configuration”。
选静态(Static)方式，IP地址可以输入：192.168.1.1，子网掩码可以选：255.255.255.0（如图15所示）。
对 PC1 图标，也进行类似的配置，只是IP 地址可以为：192.168.1.2。
为了检验配置是否正确，双击 PC0，进入“Desktop/Command Ptompt”界面，键入：ping 192.2.162.2，这时就应当出现 PC1 对该 Ping响应的信息（如图16所示）。
由于交换机是一种自配置的设备，无需配置就能使用其基本功能工作。
图15配置“IP Configuration”图16 输入ping 192.2.162.23) 观察与 IP 网络接口的各种网络硬件为了能够利用 IP 进行通信，网络设备硬件接口之间至少要用一种物理介质连接好，并且要求这些硬件接口与物理介质相匹配。
下面，通过实验来研究相关内容。
从 PacketTracer 中打开路由器 2620XM 的物理设备视图，仔细做下列工作：观察有关NM-1FE-FX 模块描述；将其拖入设备，观察模块面板上的硬件接口情况(可以用 Zoom In 放大)；做笔记，并自行分析该模块的适用场合。
对路由器 2620XM 的 NM-1FE-TX、NM-2FE2W、NM-8AM、NM cover plate 模块分别做出上述工作。
NM-1FE-FX 模块特性:本模块提供一个快速以太网接口，介质是光纤。
适用场合：适合于组建远距离局域网应用，快速以太网模块支持多种特性和标准。
单端口的网络模块支持10/100BaseTX自适应，或者100BaseFX光纤以太网。
NM-1FE-TX模块特性:该模块提供一个支持铜介质的快速以太网接口。
适用场合：适合于组建远距离局域网应用，快速以太网模块支持多种特性和标准。
单端口的网络模块支持10/100BaseTX自适应，或者100BaseFX光纤以太网。
TX(铜介质)的版本支持虚拟局域网扩展。
NM-2FE2W模块特性:本模块提供2个光纤介质的快速以太网接口，还提供2个广域网接口卡扩展插槽。
使用场合：适合于组建远距离局域网应用，快速以太网模块支持多种多种特性和标准。
NM-8AM模块NM-8AM集成V.92模拟Modem网络模块，该模块为低密度远端接入服务(RAS)、拨号呼叫、传真呼叫接入、异步按需拨号路由(DDR)触发拨号备份以及远程路由器管理等提供cost-effective模拟电话服务链接。
不管是8端口还是16端口版本使用RJ-11水晶头链接集成Modem到PSTN或者专有电话系统的电话线上。
NM cover plate模块NM盖板可以保护内部的电子元件.有助于保持足够的冷却气流.4)ping 和和 traceroute 实验(1) 启动系统。
在网络设备库中选择型号为“1841”的路由器一台，PC 机两台，如图 17所示。
图 17 构建网络拓扑(2) 创建链路。
在设备库中选择链路，选择自动添加链路类型，然后分别点击需要添加链路的设备，结果如图 18 所示，此时链路两端红色表示链路不通。
图 18 添加链路(3) 配置网络设备。
双击设备，得到设备的配置界面。
在 PC 机的配置界面中，选择“Desktop”标签，选择“IP Configuration”，配置 PC 机的地址信息，如图 19 所示。
按上述方法，将 PC0 的 IP 设置为192.168.1.2，子网掩码 255.255.255.0，默认网关 192.168.1.1。
用同样的方法设置 PC1 的 IP 为192.168.2.2，子网掩码 255.255.255.0，默认网关 192.168.2.1。
图 19 PC 配置配置路由器端口。
设置 Router0，在路由器配置界面中选择“config”标签，选择“FastEthernet0/0”，将 IP 设置成 192.168.1.1 ，子网掩码 255.255.255.0 ，同样设置“FastEthernet0/1”，将 IP 设置成 192.168.2.1，子网掩码 255.255.255.0，如图 20 所示，注意将路由器端口打开（端口状态设置为启用）。
图20 路由器配置设置完端口的各种数据参数之后，链路两端的颜色转变为绿色，如图21所示图21 链路连接正确(4) 使用 Ping 命令，并在模拟模式下观察。
如图 22 所示，进入模拟模式。
双击 PC0 的图标，选择“Desktop”标签，选择“Command Prompt”，输入“ping 192.168.2.2”，如图 24 所示。
同时，点击“Auto capture/play”按钮，运行模拟过程，如图23所示，观察事件列表“Event List”中的报文。
图 22 进入模拟模式图 23观察事件列表图 24 运行 ping 命令(5) 使用 tracert 命令，并在模拟模式下观察。
使用 tracert 命令，并在模拟模式下观察。
