基坑支护、降水设计方案
审批表
监理单位专业监理工程师意见：
签字：
日期：年月日总监理工程师意见：
签字（公章）：
日期：年月日
建设单位
现场代表意见：
签字（公章）：
日期：年月日施工单位
审批意见：
签字（公章）：
日期：年月日
置信·花园城
基坑支护、降水专项方案
编制：
审核：
审批:
四川地旺建设有限公司
（置信花园城工程项目部）
2018年8月
目录
1工程概况 (1)
2编制依据 (1)
3场地的工程地质条件 (2)
3.1地理位置及地形地貌 (2)
3.2地层结构 (2)
3.3水文地质条件 (3)
4基坑降水设计 (4)
4.1参数选取 (4)
4.2降水井计算 (4)
4.3降水井设计 (6)
5基坑支护设计 (6)
5.1基坑周边环境条件 (6)
5.2基坑安全等级 (7)
5.3支护方案分析 (7)
5.4计算方法 (7)
5.5钻孔土钉支护 (7)
5.6防排水措施 (8)
6基坑监测 (8)
6.1目的和任务 (8)
6.2基坑监测项目 (9)
6.3基坑监测措施 (9)
6.4监测质量保证措施 (10)
7其他 (11)
附件：
1、计算书
2、基坑支护图
1工程概况
置信·花园城项目位于四川省绵阳市江油市彰明镇明月村村名委员会旁。用地面积：21065.91m2，规划总建筑面积：81876.83m2，设一层地下室。主要为4栋17F~27F 高层住宅及1F~2F 商业建筑。主楼拟采用框剪结构，筏板基础；商业及纯地下室部分拟采用框架结构，独立基础。
该项目由四川蜀西地质工程勘测院承担岩土工程勘察任务，由四川同轩建筑设计有限公司承担结构设计工作。拟建物性质（根据地勘报告）详见下表：
拟建物性质一览表
建筑名称高度结构类型层数±0标高（m）拟采用基础形式
1#楼9.6m 剪力墙2F 522.400 独立柱
2#楼79.95m 剪力墙27F 522.900 筏板、独立柱
3#楼51.30m 剪力墙17F 522.900 筏板、独立柱
5#楼51.30m 剪力墙17F 522.900 筏板、独立柱
6#楼79.95m 剪力墙27F 522.900 筏板、独立柱
7#楼9.6m 剪力墙2F 522.400 独立柱
地下室- 框架-1F 522.900 独立柱/条形基础该项目±0.00标高为522.9m，基础底板顶标高-5.050m，抗水板厚300mm，垫层厚100mm，基础底标高516.55 m，基坑开挖深度暂按4m考虑。
为确保该项目施工的安全、正常进行，建设单位委托我公司对该工程地下室基坑降水、支护和土方开挖进行设计，以此作为后期基坑工程施工的依据。
2设计依据
1．《岩土土钉与喷射混凝土支护工程技术规范》（GB 50086-2015）；
2．《建筑基坑支护技术规程》（JGJ 120-2012）；
3．《建筑与市政工程地下水控制技术规范》（JGJ 111-2016）
4．《建筑地基基础设计规范》（GB 50007-2011）；
5．《工程测量规范》（GB 5006-2007）；
6．《建筑变形测量规范》（JGJ 8-2007）；
7．《建筑基坑工程监测技术规范》（GB 50497-2009）；
8．建设单位提供的本项目建筑设计文件；
9．《江油启新辉耀房地产开发有限公司“置信·花园城”项目岩土工程勘察报告》（四川蜀西地质工程勘测院）。
3场地的工程地质条件
3.1地理位置及地形地貌
勘察场地位于四川省绵阳市江油市彰明镇明月村村名委员会旁,交通便利。勘探点孔口高程介于519.66～521.34m，高差1.68m。
场地地貌单元属四川盆地第二大平原——江彰平原。
3.2地层结构
根据对比孔及其它钻探揭示，场地地层结构简单,主要由第四系人工堆积（Q4ml）素填土、第四系上更新统冲洪积（Q3al+pl）的粉土、砂卵石等及侏罗系中统沙溪庙组(JS)砂岩、泥岩组成，
现自上而下分述如下：
1）. 素填土（Q4ml）：灰黑色，松散，湿，主要由粘性土、粉土、粉砂等组成，含少许砾石、砖瓦碎片及植物根须等。该层在场地内普遍分布，层厚 0.40～0.90 m。
2）. 粉土（Q3al）：灰黄色，稍密，湿，主要由粘粒和粉粒组成，含少量铁锰氧化物，该层在场地内普遍分布，层厚 0.90～2.20 m。
3）. 中砂（Q3al+pl）：灰黑～灰黄色，湿，松散，矿物成分以石英、长石为主，夹少量云母片。该层呈透镜体分布于卵石层中，N120 锤击数 1.0～3.0 击，层厚 0.20～1.80m。
4. 卵石（Q3al+pl）
深灰～灰黄色，湿～饱和，松散～密实。卵石成分主要由岩浆岩组成，呈亚圆形，一般粒径 20～60mm，最大达 400mm，含少量漂石，微～中风化，少量卵石呈强风化，充填物主要为中细砂。卵石层中下部分布有中砂透镜体及夹层（层厚 0.30～0.70m）。根据 N120 击数和卵石含量，
卵石层划分为四个亚层：
4.1 松散卵石：主要分布于卵石层上部及中部，充填物以中砂为主（局部夹中砂透镜体），卵石含量 50～55%，排列十分混乱，绝大多数不接触，N120 锤击数 3～击/10cm，层厚0.30～0.9m。稍密卵石：主要分布于卵石层上部及中部，卵石含量 55～60%，排列混乱，大部分不接触，N120 锤击数 6～9 击/10cm，层厚 1.20～2.50m。
4.3 中密卵石：主要分布于卵石层下部及中部，卵石含量 60～70%，呈交错排列，大部分接触，N120 锤击数 10～14 击/10cm，层厚列，大部分接触，层厚 1.30～3.20m。
4.4 密实卵石：主要分布于卵石层中下部，卵石含量大于 70%，呈交错排列，
连续接触，N120 锤击数大于 14 击/10cm，层厚 0.40～2.70m。
5．泥岩（JS）：侏罗系中统沙溪庙组(JS)泥岩、砂岩紫红色，稍湿，薄～中层
厚状构造，泥质结构，根据其风化程度可为两个亚层：强风化泥岩：紫红色，块状构造，裂隙发育，岩芯多呈碎块状，部分风化成土状（层间夹有厚度不均的中风化泥岩），层厚0.60～2.20m。中风化泥岩：紫红色，块状构造，裂隙较发育，岩石相对完整，质地较硬，岩芯呈短柱～长柱状，层间夹有厚度不均的强风化泥岩。该层未揭穿，最大揭露
5、水文地质条件
1）. 地下水类型
场地地下水为赋存于局部地段人工填土层中的上层滞水和赋存于第四系砂卵石层中的孔隙潜水（具微承压性）组成；上层滞水主要由大气降水补给，孔隙潜水主要受地下径流、大气降水补给；排泄方式都以地面蒸发、地下径流为主。
2）. 地下水位
本次勘察测得场地地下水稳定水位埋深 2.31～3.29m，平均埋深 2.63m，相应标高为517.10～518.100m。根据区域水文地质资料，地下水丰、枯水期年变化幅度为 1.50～2.50m，常年地下水位标高约为 517.5m。地下水抗浮计标高可按520.0m 考虑。
3）.地下水渗透性及其腐蚀性
结合区域水文地质资料和已有成功的降水设计与施工经验分析，砂卵石层富水性和透水性均较好，属强透水层。本场地地下水渗透系数 K 取 35m/d，场地环境为二类。
3.3水文地质条件
1.地下水类型
场地地下水为赋存于局部地段人工填土层中的上层滞水和赋存于第四系砂卵石层中的孔隙潜水（具微承压性）组成；上层滞水主要由大气降水补给，孔隙潜水主要受地下径流、大气降水补给；排泄方式都以地面蒸发、地下径流为主。
2. 地下水位
本次勘察测得场地地下水稳定水位埋深 2.31～3.29m，平均埋深 2.63m，相应标高为517.10～518.100m。根据区域水文地质资料，地下水丰、枯水期年变化幅度为1.50～2.50m，常年地下水位标高约为517.5m。地下水抗浮设计标高可按520.0m 考虑。
3.地下水渗透性及其腐蚀性
结合区域水文地质资料和已有成功的降水设计与施工经验分析，砂卵石层富水性和透水性均较好，属强透水层。本场地地下水渗透系数 K 取 35m/d ，场地环境为二类。
4基坑降水设计
根据地勘报告，地下水类型为上层滞水、孔隙水、裂隙水，勘查期间由于周边施工工地正在降水，对本场地地下水位有影响，降水设计时地下水位标高按常年地下水位517.5m 考虑。为确保项目施工的顺利进行，结合本项目场地地质条件，考虑采用管井降水，具体降水设计如下。
4.1参数选取
该项目基坑底标高为516.55m ，地下水位高程按520m 考虑，基坑地下水位要求降至基坑底标高以下1.90m （考虑电梯井深度），则设计降水最大深度约为：
s=520.0-516.55+1.90=4.95m 。 相关的设计参数分别为： 基坑深度：
1w H =
6.00m
渗透系数： k =70.00m/d 潜水含水层厚度： H =5.0m 基坑地下水位设计降深： d S =4.95m
井水位降深：
w S =
10m （小于10m ，计算时按10m 考虑）
降水井分布范围面积： 'A =75914.48m 2 降水井分布范围周长： 'L =623.58m 含水层影响半径：
2w R S kH
==392.43m
降水井分布范围等效半径：r 0’=L ’/（2π）=99.25m
4.2降水井计算
（1）降水井深度设计
123456w w w w w w w H H H H H H H =+++++ 式中： 1w H ——基坑最大深度（6.00m ）；
2
w H ——降水水位距离基坑底要求的距离（1.90m ）；
3w H ——30'w H ir ==0.00（m ）（设计降至基岩顶面）； i ——水力坡度（取1/20）； 0'
r ——降水井分布范围等效半径（99.25m ）；
4w H ——降水期间地下水位变幅（水位已按最高水位计算，本次水位变幅取0.00m ）； 5w H ——降水井过滤器工作长度（0.70m ）；
6
w H ——沉砂管长度（2.50m ）。
经计算Hw=11.1m ，选择井深12.50m 。 （2）基坑涌水量计算
根据现场实际水文地质条件可知，本次设计降水井为潜水完整井，其涌水量计算公式如下：
)
1ln()s s -2(πQ 0
d
d r R H k
+= 经计算，基坑涌水量Q=2610.2m 3/d 。 （3）单井涌水量（出水能力）计算
30120s q r L k
π=
式中：s r
——过滤器半径（0.15m ）；
L 有效——过滤管进水部分长度（0.70m ）；
k ——渗透系数（70.00m/d ）。
经计算，单井涌水量（出水能力）
0q =
163.14m 3/d ，实际单井涌水量
q=80%*q 0=130.51m 3/d 。水泵采用20~40m 3/h 的水泵。
（4）井点数计算
01.1Q n q =?
=20
故n=20（口）。 （5）井点间距计算
'L D n =
=31.2m
式中：D ——井点布置间距（m ）；
'L ——降水井分布范围周长；
n ——井点数（20）； （6）涌水量验算
当n=20时，总涌水量：'Q nq ==20×130.51=2610.2m 3/d > Q=2610.m 3/d ，满足要求。
4.3降水井设计
（1）降水井结构设计：降水井采用“一径成孔，一道管柱，一种管径”的结构，即：孔径开孔至终孔为Φ600mm ，井管为内径300mm ，外径360mm 的钢筋混凝管；设计井深为12.50m ，上部井壁管2.50m ，中部滤水管7.50m ，下部沉砂管 2.50m ；成孔井内壁与井管之间填入5～20mm 砾石作过滤层。打降水井设备（潜水、转盘、旋挖钻孔机）？台数？
（2）水泵选用：拟采用20~40m 3/h 深井泵，满足设计单井出水量。基坑降水过程中，可视基坑水位情况选用出水量不同的水泵进行降水。根据计算并结合现场情况，拟布置降水井20口，降水井间距约31.20m 左右。在降水井施工时可进行抽水试验，在测试出准确的场地水文地质参数后，可进一步复核调整降水井数量及平面位置。
（3）本次降水设计电梯井深度暂按1.2m 考虑，若实际施工时电梯井等深挖部位降水不满足要求，可采用明排水法排除地下水，应确保地下水位降至拟建建构筑物底标高以下0.50m 。本场地面积较大，若基坑中间局部区域降水无法满足要求，可在基坑内增设若干小口径降水井，若水量较小，也可采用明排水法排除地下水。
5基坑支护设计
5.1基坑周边环境条件
本场地北侧为已建中高层居民住宅楼，南侧、西侧为已建市政道，东侧为市政绿道及河道。施工单位进场前，应仔细调基坑周边地下管网准确位置及高程等，防止施工时破坏
已有建筑物基础、管线（道）等。
5.2基坑安全等级
根据拟建场地开挖后形成的基坑周边环境、破坏后果、严重程度、基坑深度、工程地质和地下水条件，按《建筑基坑支护技术规程》（JGJ120-2012）表3.1.3划分标准，基坑安全等级为二级，重要性系数r0=1.00。基坑支护体系有效期为12个月（从基坑开挖、支护完成后计算），属临时支护。如12个月后基坑尚未回填，应专家论证或采取加固措施。
5.3支护方案分析
目前，四川地区深基坑支护常用的方式有土钉墙、锚喷、网喷、排桩+内支撑支护、排桩+锚索、双排桩等，综合分析场地地质条件、周边环境及基坑的开挖深度，本着安全、经济和技术上实用可行的原则，本基坑支护形式及描述如下：
基坑：本段地层主要为卵石层，仅表层含较薄细粒土层，整平标高约为519.978m，基坑深度为4.00m，该段基坑周边仅具备一定的放坡条件，拟采用三种方式：一、锚喷支护，按1:0.35放坡，角度73°，设置3道锚杆（A-F\G-P段）；二、素喷方式（I-G/A-P）；三、网喷方式(I-F)。
5.4计算方法
据本工程基坑深度、场地周边荷载情况，按地勘报告选取各地基土的物理力学参数及各地段较不利地质钻孔资料，计算结果详见计算书。
5.5钻孔土钉支护
5.5.1.锚喷支护
支护部位基坑
深度
土钉
排数
长度
（m）
倾角
（度）
孔径
（mm）
杆体
材料
间距土钉接长
连接方式
S横（m）S纵（m）
A-F\G-P 4.00m 1 3 15 150 1Φ22钢筋 1.5 0.8 2Φ16焊接
2 3 15 150 1Φ22钢筋 1.5 1.0 2Φ16焊接
3 3 15 150 1Φ22钢筋 1.5 1.0 2Φ16焊接
（1）基坑采用钻孔土钉施工工艺，钻孔孔径150mm，内置一根Φ22钢筋。
（2）钢筋拼接可采用2Φ16的钢筋焊接（L=200mm）。
（3）喷射混凝土面层设计：喷射混凝土采用细石混凝土，喷射混凝土强度：C20，水泥标号：32.5R，配合比为水泥：骨料=1：4.0～4.5，水灰比为：0.40～0.45（施工前应由试验室出具配合比报告），面层厚度为80mm。
（4）面层钢筋网构造：网筋采用Φ8钢筋制作，网筋间距设计为200×200mm；搭接
方式为绑扎，水平搭接与竖直搭接长度均为300mm，加强筋Φ16，间距同土钉。
（5）压浆：浆液采用PC32.5R纯水泥浆，浆液水灰比为0.5～0.55，注浆压力为2.0MPa。每根土钉压浆量可根据实际情况确定最适宜的压浆量。
（6）应分层开挖，及时支护，避免土层垮塌，分层厚度一般不应超过土钉竖向间距，遇到易垮塌地层时及时回填，并减少开挖高度。
5.5.2网喷支护
（1）喷射混凝土面层设计：喷射混凝土采用细石混凝土，喷射混凝土强度：C20，水泥标号：32.5R，配合比为水泥：骨料=1：4.0～4.5，水灰比为：0.40～0.45（施工前应由试验室出具配合比报告），面层厚度为80mm。施工工艺：素喷-绑扎钢筋-网喷
（2）面层钢筋网构造：网筋采用Φ8钢筋制作，网筋间距设计为200×200mm；搭接方式为绑扎，水平搭接与竖直搭接长度均为300mm，加强筋Φ16，间距同土钉。
5.5.3素喷支护
喷射混凝土面层设计：喷射混凝土采用细石混凝土，喷射混凝土强度：C20，水泥标号：32.5R，配合比为水泥：骨料=1：4.0～4.5，水灰比为：0.40～0.45（施工前应由试验室出具配合比报告），面层厚度为80mm。
5.6防排水措施
（1）基坑上口线外一定范围采用200mm宽C15素混凝土封闭，厚度为100mm。
（2）基坑上口线设置截水沟，汇集基坑外的地表水，截水沟断面30cm×30cm，侧面采用240mm厚页岩实心砖砌筑，沟壁采用20mm厚1：2水泥砂浆抹面，底面现浇100mm 厚素混凝土垫层。地表水通过截水沟排至降水井中或直接排入沉沙池中。
（3）基坑上口线至截水沟之间地表按3%～5%的坡率倾向截水沟，使地表水向截水沟汇集。
（4）壁面喷射混凝土施工完成后，在土层中及时在壁面上凿出直径55mm的小孔作为泄水孔，或在布设钢筋网时安放φ50的塑料管作为泄水管，排水管应深入土体0.2m，PVC 管内端包裹1～2层密目网，泄水孔按3%～5%坡度孔口朝下机械成孔，以保证壁内积水的畅通排放。出水量较大地段，应适当加密泄水孔，将其中的滞水排除。
6基坑监测
6.1目的和任务
为确保对施工过程中各工序进行监控和质量检验，随时掌控施工动态，注重实施信息
收集，以便及时准确调整方案，确保实施项目的安全，该工程应进行变形监测工作。
业主应委托具备监测资格的第三方对该基坑项目及相邻的周边建筑进行变形监测并制定完善的专项监测方案。此次制定的监测措施仅为纲要性内容，具体执行由具备监测资格的第三方完善并实施。
6.2基坑监测项目
（1）监测项目：基坑边壁监测、地下水位监测、周边建筑构筑物沉降水平位移监测、建筑裂缝及地表裂缝监测、周边道路、管线监测等。
（2）监测频率：施工前建立监测网、埋设监测点并进行初始值测量；基坑开挖过程至地下室底板浇筑完成期间每天监测一次，以后每两天监测1次至地下室施工至±0.00m，施工过程中如出现异常情况，每天监测不少于两次。
（3）监测资料必须当天整理，按《建筑基坑工程监测技术规范》（GB 50497-2009）要求编制监测报告，及时提交业主、监理及设计等相关人员。
6.3基坑监测措施
（1）须按相关规定做变形监测。变形监测能有效监视开挖基坑可能对原有建（构）筑物造成的影响和新建建筑物的安全，以便及时采取预防措施；在检查和处理有关质量事故时据此做出正确的分析和判断；验证基坑工程结构设计和施工理论及设计参数，为设计变更提供依据。
（2）变形监测分为基坑临近建（构）筑物的沉降监测和基坑坡顶平面位移监测。变形监测应由具备监测资格的第三方单位负责，包括方案编制、变形监测、信息反馈等，若监测发现异常情况，应及时通知设计、施工单位，以便及时采取相应措施。
（3）基坑监测报警值：基坑监测报警值按《建筑基坑工程监测技术规范》（GB50497-2009）进行。
①基坑及支护结构监测报警值
基坑及支护结构监测报警值
支护结构类型监测项目累计值（mm）变化速率（mm/d）
土钉墙支护结构水平位移35.00 10~15 竖向位移35.00 5~8
注：
1、累计值取绝对值和相对基坑深度控制值两者的小值。
2、当监测项目变化速率达到表中规定值或连续3d超过该值的70%，应报警。
②基坑周边环境监测报警值
基坑周边环境监测报警值
监测对象
项目
累计值（mm）变化速率（mm/d）
管线位移
刚性管道
压力10～30 1～3
非压力10～40 3～5 柔性管线10～40 3～5 邻近建筑位移10～60 1～3
裂缝宽度
建筑 1.5～3 持续发展
地表10～15 持续发展地下水位变化1000 500
注：建筑整体倾斜度累计值达到2/1000或倾斜速度连续3d大于0.0001H/d（H为建筑承重结构高度）时应报警。
（4）基坑监测频率：本基坑监测报警值按《建筑基坑工程监测技术规范》（GB50497-2009）进行。
基坑监测频率
施工进程监测频率
开挖深度（m）
≤51次/2d 5～10 1次/1d
底板浇筑后时间（d）
≤71次/2d 7～14 1次/3d 14～28 1次/5d >28 1次/10d
注：
1、基坑工程施工至开挖前的监测频率视具体情况确定；
2、当基坑类型为三级时，监测频率可视具体情况适当降低。
6.4监测质量保证措施
（1）成立监测管理小组，由有经验的专业监测人员组成，制定实施性计划使监测按计划、有步骤地进行。
（2）监测组与监理工程师密切配合工作，及时向监理工程师报告情况和问题，并提供有关切实可靠的数据记录。
（3）制定切实可行的监测实施方案和相应的测点埋设保护措施，并将其纳入工程的施工进度控制计划中。
（4）测量项目人员建立质量责任制，确保施工监测质量；并要相对固定，保证数据资料的连续性。
（5）设定监控测量管理基准值，当发现超过基准值时，应立即报告，并会同研究制
定补救措施。
（6）观测前，对所有仪器设备必须按有关规定进行检验和校核，确保仪器的稳定可靠性和保证观测的精度。当监测变形过大或出现报警时应立即采取应急措施。
7其他
（1）除注明外，图中尺寸标高以米（m）计，其余以毫米（mm）计。
（2）本基坑支护设计主要依据为相关规范、建设单位提供是基础资料以及勘察单位提供的岩土勘察报告，如以上资料有所改动，基坑支护设计需做相应调整。
（3）施工单位进场前，应仔细调基坑周边地下管网准确位置及高程、周边建筑地下室边墙位置等，防止施工时破坏已有建筑物基础、管线（道）等。
（4）本场地面积较大，若基坑中间局部区域降水无法满足要求，可在基坑内增设若干小口径降水井，若水量较小，也可采用明排水法排除地下水。
（5）未尽之处，须符合相关规范规程要求。
基坑支护降水方案
智诚·平阳府第地基处理工程 基坑支护 施 工 方 案 山西智诚房地产开发有限公司建设单位： 工程名称：智诚·平阳府第地基处理工程建设地点：123平阳路号山西大地岩土工程技术有限公司施工单位：
编写： 审核： 审批： 录目 第一章概述 1.1设计依据工程概况1.2 场地工程地质条件与水文地质条件1.3 基坑安全等级1.4第二章基坑支护设计方案选择2.1 设计参数选择与结构设计2.2 支护、降水设计2.3 第三章施工工艺及质量要求护坡桩施工技
术及质量要求3.1 土钉墙、锚杆施工技术及质量要求3.2 基坑降水施工技术及质量要求3.3 第四章施工监测与应急措施监测目的4.1 监控方案4.2 4.3 检测报警施工组织计划第五章 5.1施工机械设备进场计划 5.2劳动力组织 计划第六章工程质量保证措施 第七章保证安全生产的措施 施工工期第八章． 概述第一部分 1.1设计依据JGJ120-99 ．《建筑基坑支护技术规程》1 ．《山西智城·平阳府第岩土工程勘察报告》2GB50202-2002 ．《建筑地基基础工程施工质量验收规范》3GB50007-2002 ．《建筑地基基础设计规范》4 1.2工程概况 2#1#、拟建山西智城平阳府第项目位于太原市平阳路123号，塑料四厂院内。由，基坑挖深，南北向91.1m住宅楼和地下停车场构成，基坑建筑尺寸：东西向77.5m ；周边环境如下：8.0m为①基坑北侧场地宽阔，可以适当放坡开挖；东北角半开 挖线距一栋住宅楼和锅炉。房约12.0m（参见附图）②基坑东侧场地宽阔，为工地进出通道。。③基坑南侧距围墙约22.5m 6.01m④西侧距围墙，围墙外为 棚户区平房，临墙搭设。1.3场地工程地质条件及水文地质条件 1.3.1场地工程地质条件 根据地质报告查知基坑开挖深度内地层主要由杂填土、素填土、粉细砂、粉质粘土与粉土互层、细砂、粉细砂和中细砂6层构成，自上而下分别为： 1、填土层：杂色，平均厚0.95m，主要为粉土、水泥路面、砖块、碎石、生活 垃圾等组成，杂色，稍湿，松散。 2、粉细砂：褐黄色，稍湿、稍密，砂质不纯、混有少量粉土，含有石英，局部地段夹中砂薄层。该层层厚6.46m，平均层厚4.80m，层底埋深8.50~10.50m。 、粉质粘土与粉土互层：灰褐色，稍湿，稍密，土质较均、稍有粘性、含云母、3． ～7.22m，层底埋深14.50m氧化物、含砂质成分。该层层厚2.10m～14.80m，平均厚度 21.50m，平均17.07m。、细砂：灰褐色，湿，中密，混有少量粉土，粉砂，粗砂，砾石，含有石英、4，平均18.70m～25.30m长石。该层层厚1.70m～7.50m，平均厚度4.15m，层底埋深 20.57m。、粉细砂：灰褐色，湿，中密，混 有少量粉土，粉砂，粗砂，砾石，含有石英，5 25.83m。2.50~7.80m，平均4.90m。层底埋深：24.40~27.80m，平均长石。厚度：、中细砂：灰褐色，湿，密，混有少量粉土，粉砂，粗砂，砾石，含有石英。6 。9.12m.层底埋深：30.40~38.60m， 平均34.60m厚度：5.90~12.30m，平均场地水文地质条件1.3.2○○层粉3第3地下水类型包括第层以上为空隙潜水，含水层为第-12层粉细砂、层粉质粘土与粉土互层以下为承压水，主要含水层为砂、主要由大气降水补给；第3○○○○○层含砾细砂、层中细砂、第7-1层粉砂、第第4层细砂、第层粉 细砂、第586○○ 12层中细砂、第层细砂，主要由侧向径流补给。第10 1.4基坑工程安全等级的确定基坑侧壁安全等级的不同，相对应采取的支护方式也不同。根据《建筑基坑支护JGJ120-99中安全等级的划分标准，将本基坑安全等 级定为一级。技术规程》
基坑支护与降水工程安全管理措施(正式)
编订：__________________ 单位：__________________ 时间：__________________ 基坑支护与降水工程安全管理措施(正式) Deploy The Objectives, Requirements And Methods To Make The Personnel In The Organization Operate According To The Established Standards And Reach The Expected Level. Word格式 / 完整 / 可编辑
文件编号：KG-AO-5279-24 基坑支护与降水工程安全管理措施 (正式) 使用备注：本文档可用在日常工作场景，通过对目的、要求、方式、方法、进度等进行具体、周密的部署，从而使得组织内人员按照既定标准、规范的要求进行操作，使日常工作或活动达到预期的水平。下载后就可自由编辑。 基坑支护、降水、土方开挖工程都属于危险性较大的工程，为确保施工安全，制定基坑支护、降水、土方开挖工程安全预控措施。 1、施工前须编制专项施工方案，编制质量、安全技术措施，并附具安全验算结果，经施工技术负责人、总监理工程师签字后实施，由专职安全生产管理人员进行现场监督。 2、施工前，负责项目管理的技术人员应当对有关安全施工的技术要求向施工作业班组、作业人员作出详细说明，并由双方签字确认。 3、对于深基坑（槽）、高切坡、桩基（是指开挖深度超过5m的基坑（槽）、或深度未超过5m但地质情况和周围环境较复杂的基坑（槽）；高切坡是指岩质边
坡超过30m、或土质边坡超过15m的边坡。）除编制专项施工方案外，并应组织专家审查。 4、基础施工必须要有操作性强的支护方案，且必须经上级审批。 5、深度超过2m的基坑施工必须有防护措施。 6、应作好施工区域内临时排水系统规划，临时排水不得破坏相邻建（构）筑物的地基和挖、填土方的边坡。在地形、地质条件复杂，可能发生滑坡、坍塌的地段挖方时，应由设计单位确定排水方案。场地周围出现地表水汇流、排泻或地下水管渗漏时，应组织排水，对基坑采取保护措施。开挖低于地下水的基坑（槽）、边坡和基础桩时，应合理选用降水措施降低地下水位。 7、坑槽开挖设置边坡必须符合安全要求，基坑（槽）、边坡设置坑（槽）壁支撑时，应根据开挖深度、土质条件、地下水位、施工方法及相邻建（构）筑物等情况设计支撑，支撑要牢固不变形。拆除支撑时应按基坑（槽）回填顺序自下而上逐层拆除，随拆随填，
基坑支护及降水方案建议
（一）基坑支护及降水方案建议 （一）基坑开挖支护 1、按初步设计要求该基坑深约5.4m，其西侧为原居民楼，南侧为xx东大街，西侧 为迎春大街，东侧为市政府大楼，基坑开挖和降水时对其周围已有建筑物的安全使用产生影响，破坏后果较严重，按《高层建筑岩土工程勘察规程》（JGJ72-2004） 8.7.2条判定，该基坑工程安全等级为二级。受场地周边环境条件限制，该基坑不 具备坡率法开挖基坑的放坡条件。 2、该基坑的开挖需要进行支护，结合以往经验，建议采用土钉墙进行基坑支护，基 坑支护设计有关岩土参数见表6、表8及表10。 3、考虑基坑开挖过程中会遇到许多不利因素，建议备用钢管、砂袋备用，以备边坡 垮塌临时加固使用。 4、建议信息法施工，与设计紧密结合，及时反馈支护施工信息，调整参数，确保支 护安全。 （二）降水方案 根据场区钻探资料，场区内地下水位埋深较浅，基坑开挖约5.4m，场区上部主要含水层为含土砾及中粗砂，但富水性较弱，地下水类型为第四系孔隙承压水，水量较小。建议在基坑底开挖排水沟并充填砾石，采用基坑明排的降水方案。 1、据本次抽水试验资料及以往地质资料，各岩土层渗透系数建议值见表10。 各岩土层渗透系数表表10
2、基坑北部和东部有两幢高层建筑物，在降水影响半径内，为了防止 由于施工排水引起建筑物沉降，应在建筑物靠基槽一侧，各布设回灌井，在排水过程中密切进行沉降观测，必要时进行人工回灌，以维持已有建筑物范围的地下水位，防止沉降变形破坏。 （三）结论与建议 1、根据本次勘探资料，结合邻近场区工作经验确定，本场区各岩土层，岩土参数建议值详见表6、表7、表10。 2、拟建1#——8#楼及10#——15#楼以②层粉质粘土作为天然地基基础持力层。 拟建9#、16#、17#楼建议采用人工挖孔桩，以⑤-层基岩中风化为桩端持力层。 3、地下车库为地下一层，建议采用②层粉质粘土作为天然地基基础持力层。由于本场区地下水位较高，建议采用桩（搞浮）筏基础。抗浮桩建议采用人工挖孔扩底桩，抗浮设计水位标高建议值为4.16m。 4、场地类别II类，为中软~中硬场地土，属建筑抗震一般地段。场地抗震设防烈度为7度，设计基本地震加速度0.10g，设计地震分组为第一组。设计特征周期T=0.35s。
基坑支护与降水工程安全管理措施
基坑支护与降水工程安全管理措施 基坑支护、降水、土方开挖工程都属于危险性较大的工程，为确保施工安全，制定基坑支护、降水、土方开挖工程安全预控措施。 1、施工前须编制专项施工方案，编制质量、安全技术措施，并附具安全验算结果，经施工技术负责人、总监理工程师签字后实施，由专职安全生产管理人员进行现场监督。 2、施工前，负责项目管理的技术人员应当对有关安全施工的技术要求向施工作业班组、作业人员作出详细说明，并由双方签字确认。 3、对于深基坑（槽）、高切坡、桩基（是指开挖深度超过5m的基坑（槽）、或深度未超过5m但地质情况和周围环境较复杂的基坑（槽）；高切坡是指岩质边坡超过30m、或土质边坡超过15m的边坡。）除编制专项施工方案外，并应组织专家审查。 4、基础施工必须要有操作性强的支护方案，且必须经上级审批。 5、深度超过2m的基坑施工必须有防护措施。 6、应作好施工区域内临时排水系统规划，临时排水不得破坏相邻建（构）筑物的地基和挖、填土方的边坡。在地形、地质条件复杂，可能发生滑坡、坍塌的地段挖方时，应由设计单位确定排水方案。场地周围出现地表水汇流、排泻或地下水管渗漏时，应组织排水，对基坑采取保护措施。开挖低于地下水的基坑（槽）、边坡和基础桩时，应合理选用降水措施降低地下水位。
7、坑槽开挖设置边坡必须符合安全要求，基坑（槽）、边坡设置坑（槽）壁支撑时，应根据开挖深度、土质条件、地下水位、施工方法及相邻建（构）筑物等情况设计支撑，支撑要牢固不变形。拆除支撑时应按基坑（槽）回填顺序自下而上逐层拆除，随拆随填，防止边坡塌方或相邻建（构）筑物产生破坏，必要时采取加固措施。 8、基坑（槽）边坡和基础桩孔边堆置各类建筑材料的，应按规定距离堆置。各类施工机构距基坑（槽）、边坡和基础桩孔边的距离，应根据设备重量、基坑（槽）、边坡和基础桩的支护、土质情况确定，并不得小于1.5m。 9、基坑（槽）作业时，应在施工方案中确定攀登设施及专用通道，作业人员不得攀爬模板、脚手架等临时设施。 10、机械开挖土方时，作业人员不得进入机械作业范围内进行清理或找坡作业。 11、地质灾害易发区内施工时，应根据地质勘察资料编制施工方案，由单位分管负责人审批签字，项目分管负责人组织有关部门验收，经验收合格签字后，方可作业。施工时应遵循自上而下的开挖顺序，严禁先切除坡脚。爆破施工时，应防止爆破震动影响边坡稳定。 12、应防止地面水流入基坑（槽）内造成边坡塌方或土体破坏。基坑（槽）开挖后，应及时进行地下结构和安装工程施工，基坑（槽）开挖或回填应连续进行。在施工过程中，应随时检查坑（槽）壁的稳
土方开挖基坑支护及降水专项施工方案[详细]
中国移动河南公司开封分公司生产指挥调度楼土方开挖、基坑支护及降水 专 项 施 工 方 案 编制人: 审批人: 审核人: 中城建第六工程局集团有限公司 年 5 月 15 日
目录
中国移动河南公司开封分公司生产指挥调度 楼土方开挖、基坑支护及降水专项施工方案 一、综合说明 1.工程概况 本工程位于XX市汴西新区郑开大道与第八大街交叉口西南侧,开挖场地较为开阔,无建筑物障碍；建筑面积为22519.97m2；地下室面积约为3326.99m2。 本工程为框架结构,地下一层,地上15层。基础形式为防水筏板基础及桩承台基础。桩承台基础基底标高-6.7m至-7,5M,筏板基底标高为-6.3m,基底标高复杂,土方开挖时要做好标高控制,严禁超挖。 该工程地下水位较高,根据地质报告,地下水位埋深0.5-1.1m左右,土方开挖前须做好基坑降水。 2.编制依据 该施工组织设计的编制主要依据:招标文件及施工图纸；现行规范、规程以及现场实际情况。 基坑支护及降水设计方案(XX市建筑设计院有限公司) 基础土方开挖施工论证方案及专家评审意见 《建筑边坡工程技术规范》(GB50330-2020) 《建XX市政降水工程技术规范》(JGJ/T111-1998) 《建筑基坑支护技术规程》(JGJ12020999) 《基坑土钉支护技术规程》(CCECE96:97) 《锚杆喷射混凝土支护技术规范》(GB50086-2020) 《建筑地基基础工程施工质量验收规范》(GB5020202020) 《建筑施工安全检查标准》(JGJ59-1999) 《建筑工程施工质量验收统一标准》(GB50300-2020) 《建筑机械使用安全技术规程》(JGJ33-2020) 3.总体施工部署 3.1 工期目标 根据施工现场实际情况,确定5月28日一6月24日进行土方开挖。 第一步土方开挖约2.5米深(-3.70m): 5.28—6.5号 9d 第一步边坡支护: 6.1—6.8号 8d 第二步土方开挖: 6.9—6.2020 12d 第二步边坡支护: 6.12—6.23号 12d
深基坑支护及降水施工方案
第1节深基坑支护及降水施工方法 本工程基坑开挖深度约4.8～8.2m，根据建设单位提供的《地质勘探报告》，本工程地质情况较差，地下水含量也较丰富，基坑挖方范围的土层包括：杂填土、粉质粘土、淤泥、冲积砂层、淤泥质土，基底持力层主要位于淤泥层、冲积砂层和淤泥质土层，其中冲积细（粉）砂有易液化的特性。 因此必须采取有效措施，做好基坑挡土支护和隔水帷幕，并有效地将基坑内的地下水位降低到土方开挖面以下，方能确保基坑土方开挖的正常进行和基坑的安全，本着“安全第一、经济合理、施工方便、技术先进”的原则，公司决定采用水泥土桩墙锚拉支护方案。 （1）水泥土桩墙锚拉支护方案 1）基坑支护设计方案 基坑周边设计二排φ550 直径的深层搅拌桩（相互搭接150mm），设计桩长约14.8m，搅拌桩进入粉质粘土不少于2m，作为止水帷幕和支护结构，加固材料为425#普通硅酸盐水泥，掺入比15%，水灰比0.5，桩身抗压强度qu≥3MPa，要求二喷四搅工艺成桩，桩身偏斜＜1%，相邻桩不留施工断缝； 支护设计详见下图。 2）基坑支护施工方案 （B）主要施工方法及要求 A）深层搅拌桩施工方法 施工工艺的原理 水泥深层搅拌桩是将特制的搅拌钻具（PH－7 型钻机）钻入地下，利用注浆泵将水泥浆体喷入地下并与地基土原位强制搅拌，经过一系列的物理化学作用形成具有整体性和一定强度的桩柱体，具有挡土及止水的双重作用。
工艺流程 图6-2 深层搅拌桩施工工艺流程 主要工艺控制参数 表6-1 主要工艺控制参数 泵量（m/h） 分别在不同地段试搅，检查设计工艺参数的合理可行性，其中包括：搅拌机钻进深度、桩底标高、桩顶或停灰面标高、灰浆的水灰比、外掺剂的配方、搅拌机的转速和提升速度、灰浆泵的压力、料罐和送灰管的风压、输浆量等。 施工技术及操作要求 （a）技术要求 a）深层搅拌桩桩径为Φ550mm，桩间搭接150mm，桩长14.8m。 b）深层搅拌桩采用水泥浆灌注，采用四搅二喷方式施工，加固材料采用425＃普硅水泥，水泥掺入比15％，折合单桩水泥用量不少于60kg/m，水灰比0.5。c）搅拌桩的垂直偏差度不得超过1％，桩位布置偏差不得大于50mm，桩径偏差不得大于4％。 d）施工中用流量泵控制输浆速度，使注浆泵出口压力保持在0.4－0.6MPa，输浆速度应保持常量。 e）根据该场地勘察资料，搅拌桩穿过淤泥层及砂层进入强风化层。 （b）操作要求 a）桩机就位由专人操作，专人负责电缆管线，专人校正钻头对位，钻头就位采用垂线量测（二个方向观测）。 b）钻进前先打开浆泵送清水，检查各种管路及钻头喷口通畅才可钻进。 c）开始下沉时即送浆。桩底喷浆应不少于30 秒，使浆液能完全到达桩端。d）整个制桩过程边下沉（或提升），边搅拌，边喷浆的连续作业，注意观察有关仪表和管道的脉动情况，以判断管道是否通畅，喷浆是否正常。 e）成桩后应立即检查送浆量，成桩水泥浆总量不得少于设计要求。 f）水泥浆拌制要严格计量，严格控制水灰比，浆体使用前要过筛，以防块体、纸屑等进入管道造成堵塞。 g）水泥不得使用过期、受潮、变质的水泥。
边坡支护及基坑降水施工方案
临沂市文化广场工程基坑支护及降水施工方案
山东天元第二建筑工程有限公司 2010.04.02 一、基坑工程概况 临沂市艺术中心位于北城新区城市中轴线，景观湖南侧，西侧与孝圣巷相邻，南临算圣巷，东临茶山巷，北靠府前巷，所处地势平坦，交通便利。工程用地南北宽247m ，东西长240m-449m，占地面积100亩。主楼20层，裙楼4层，地下1层，主楼高80m，东西长190m，南北宽160m。地下面积37199m2，中心地下29177m2，左、右两个车库共计8022m2。 该工程场地为拆迁场地，地形起伏不大，基坑四周场地较为开阔，无重要建筑物。基坑根据建设布局分1、2、3、4个区域，其中1区设游泳馆。2、3、4区开挖深度约5m-6m,1区局部开挖深度约为8m,低于地下水位约5m。工程设计基底标高为-5.5m， -6.9m，-8.1m不等。基坑开挖平均深度在6.0米左右。基坑安全等级为二级。 由于施工现场受场区施工道路及规划布置，压缩了放坡空间，基坑开挖前应对支护及降水作出安全、经济、合理的方案。 二、参照规范和标准 本工程基坑支护方案的制定主要参照以下规范标准及相关资料： 1、《临沂市艺术中心岩土工程勘察报告》 2、临沂市艺术中心基础总平面图 3、《岩土工程勘察规范》（GB500021-2001） 4、《建筑基坑支护技术规程》（JBJ120-99） 5、《基坑土钉支护技术规程》（CECS96:97） 6、《建筑基坑工程监测技术规范》 (GB50497-2009) 三、场地工程地质条件 场地地貌形态主要是沂河冲积1级阶地。根据场地钻探揭露，场地内底层分布为回填土、粉质土和膨胀土。由于受周边河道影响，在下挖3-4m时有明显的含水层，地下水位高于基坑底标高1.5m至2m。工程地层结构情况如下： 1层素填土：黄褐色，松散，成分以耕土为主。该层场区分布较普遍，厚度：0.40-2.00m；层底标高：67.72-69.23m；层底埋深0.40-2.00m。 2层粉质粘土：褐黄-黄褐色，可塑，场区普遍分布，厚度：1.20-2.40m，层底标高：66.65-67.58m,层底埋深：1.70-2.90m。该层具有中等压缩性。
基坑支护与降水工程安全措施.docx
基坑支护与降水工程安全措施 基坑支护、降水、土方开挖工程都属于危险性较大的工程，为确保施工安全，制定基坑支护、降水、土方开挖工程安全预控措施。 1、施工前须编制专项施工方案，编制质量、安全技术措施，并附具安全验算结果，经施工技术负责人、总监理工程师签字后实施，由专职安全生产管理人员进行现场监督。 2、施工前，负责项目管理的技术人员应当对有关安全施工的技术要求向施工作业班组、作业人员作出详细说明，并由双方签字确认。 3、对于深基坑（槽）、高切坡、桩基（是指开挖深度超过5m的基坑（槽）、或深度未超过5m 但地质情况和周围环境较复杂的基坑（槽）；高切坡是指岩质边坡超过30m、或土质边坡超过15m的边坡。）除编制专项施工方案外，并应组织专家审查。 4、基础施工必须要有操作性强的支护方案，且必须经上级审批。 5、深度超过2m的基坑施工必须有防护措施。 6、应作好施工区域内临时排水系统规划，临时排水不得破坏相邻建（构）筑物的地基和挖、填土方的边坡。在地形、地质条件复杂，可能发生滑坡、坍塌的地段挖方时，应由设计单位确定排水方案。场地周围出现地表水汇流、排泻或地下水管渗漏时，应组织排水，对基坑采取保护措施。开挖低于地下水的基坑（槽）、边坡和基础桩时，应合理选用降水措施降低地下水位。 7、坑槽开挖设置边坡必须符合安全要求，基坑（槽）、边坡设置坑（槽）壁支撑时，应根据开挖深度、土质条件、地下水位、施工方法及相邻建（构）筑物等情况设计支撑，支撑要牢固不变形。拆除支撑时应按基坑（槽）回填顺序自下而上逐层拆除，随拆随填，防止边坡塌方或相邻建（构）筑物产生破坏，必要时采取加固措施。 8、基坑（槽）边坡和基础桩孔边堆置各类建筑材料的，应按规定距离堆置。各类施工机构距基坑（槽）、边坡和基础桩孔边的距离，应根据设备重量、基坑（槽）、边坡和基础桩的支护、土质情况确定，并不得小于1.5m。 9、基坑（槽）作业时，应在施工方案中确定攀登设施及专用通道，作业人员不得攀爬模板、脚手架等临时设施。 10、机械开挖土方时，作业人员不得进入机械作业范围内进行清理或找坡作业。 11、地质灾害易发区内施工时，应根据地质勘察资料编制施工方案，由单位分管负责人审批签字，项目分管负责人组织有关部门验收，经验收合格签字后，方可作业。施工时应遵循自
基坑支护降水方案
辽宁轻工职业学院8#学生公寓项目 基坑支护与降水 安全专项施工方案 施工单位：大连亚昌建筑工程有限公司 建设单位：辽宁轻工职业学院 日期：2015年11月3日
第一部分概述 一、编制依据 ①周边环境情况 ②《岩土工程勘察报告》 ③《建筑基坑支护技术规程》JGJ120-2012 ⑤《建筑地基基础设计规范》GB 50007-2011 ⑥《建筑地基基础工程施工质量验收规范》GB50202-2002 二、工程概况 辽宁轻工职业学院8#学生公寓项目，位于大连市金州区内，建筑面积7758.32平方米，占地总面积4764.78平方米。建筑类别：公建宿舍。，地上6层住宅，地下1层，钢筋混凝土框架结构，筏板基础，基础埋深5米，设计标高±0.000相当于绝对标高30.30。 三、场地工程地质条件及水文地质条件 3.1地形地貌条件 辽宁轻工职业学院新建八号学生公寓项目工程位于大连金州新区八南线以南，辽宁轻工职业学院院内，该工程共计1栋建（构）筑物，为地上6层，为详细勘察阶段。该场地现为人工回填形成的整平场地，整体地势较为平摊，地面标高29.473—30.606m，高差1.133m。场地原地貌单元为冲洪积裙。 3.2地层结构 辽宁轻工职业学院新建八号学生公寓项目工程位于大连金州新区八
南线以南，辽宁轻工职业学院院内，交通方便，属大连市行政辖区。 该场地西北侧侧为八里河，丰水期有内涝隐患，总体水文条件良好，适宜工程建设。 大连地区属于北温带季风气候区，并具有海洋影响的特点，本区属暖温带大陆性季风半岛气候区，雨量集中，冬无严寒，夏无酷暑，四季分明，气候宜人，八月最热，一月最冷。根据国标《建筑气象参数标准》提供的大连市气象资料(1951—1980年)，主要气象要素如下： 1）年平均温度10.2℃，极端最高温度35.3℃，极端最低温度-21.1℃。 2）平均年总降水量658.7mm；一日最大降雨量171.1mm。 3）全年平均风速5.2m／s；30年一遇最大风速31.0m／s；全年最多风向N，频率15%；最大积雪厚度37cm。 4）根据《建筑结构荷载规范》，大连市基本风压W0=0.65kPa（1/50）；基本雪压S0=0.4kPa（1/50）。 5）土壤标准冻结深度0.70m，最大冻结深度0.93m。 3.3地质构造 本场地位于中朝准地台的胶辽台隆复州-大连凹陷和城子坦断块结合部，根据区域地质资料，区内未发现近期明显活动断裂分布，场地区域稳定性良好，适宜工程建设。 3.4地层结构和岩性特征 根据现场钻探，地层由上至下划分为： 1、素填土①（Q4ml）：为第四系人工填土，黄褐色或棕黄色，松散状态，稍湿，以碎石土、粉质粘土为主。碎石土含量55%～80%左右，一
基坑降水支护方案
目录 第一章工程概况 (2) 1.1.工程概况 (2) 1.2.编制依据 (3) 第二章施工部署 (4) 第三章施工准备及现场平面布置 (11) 第四章主要施工方法 (14) 4.1降水工程设计 (14) 4.2.土方开挖工程 (23) 4.3.浅圆仓地下通廊简易土钉墙支护 (27) 4.4.提升塔基坑支护 (32) 第五章质量保证措施 (41) 5.1质量目标 (41) 5.2组织保证 (41) 5.3 技术资料管理 (42) 5.4质量检验标准及质量保证措施 (43) 5.5. 工序控制措施 (47) 第六章工程环保措施 (48) 6.1环保目标 (48) 6.2环保组织管理 (49) 6.3工作制度 (49) 6.4管理措施 (49) 第七章安全、消防管理及文明施工 (50) 7.1安全管理 (50) 7.2消防管理 (52) 7.3文明施工管理 (54) 第八章应急预案及事故处理 (55) 8.1应急预案 (55) 8.2事故预防及处理措施 (56) 第九章保护措施 (60) 第十章附图 (61)
第一章工程概况 1.1.工程概况 1.1.1工程关系 工程名称：中央储备粮唐山直属库油脂油料仓储物流项目浅圆仓及其附属工程2标段 工程地址：唐山市海港开发区7号路与9号路之间 设计单位：国贸工程设计院 监理单位：中咨工程建设监理公司 施工单位：北京城建建设工程有限公司 1.1.2基本概况 本工程2标段由18个浅圆仓和1#、2#、3#提升塔组成，结构形式为钢筋砼结构，浅圆仓和提升塔地基基础为CFG桩和预应力高强混凝土管桩。浅圆仓呈圆锥体形状，屋盖为钢筋砼椎壳顶盖，浅圆仓直径30m，檐高21m，屋面防水等级为Ⅱ级，仓壁为条形基础，壁厚300mm,仓内地下通廊基础板厚400mm，局部650mm.浅圆仓壁基础桩标高-2.2m,仓内标高-1m,地下通廊标高-4m.提升塔桩基础标高-8.7m. 属深基础开挖，需要进行基坑支护处理。 1.1.3基坑围护体系的特点 ⑴护坡工程：设计及建造、维护完整的基槽支护体系，其设计方案必须满足基坑施工阶段的安全要求。 ⑵提升塔与相邻建筑物之间的隔水处理，以消除深基坑部位降水对相邻已有建筑物的影响。 因提升塔和浅圆仓地下通廊基槽埋深较深，且地下水在基槽槽底以上，为保证基槽开挖后边坡的安全与稳定，需采取边坡支护及降水措施；地层情况和水文地质条件详见堪察报告。 本工程围护设计方案应遵循的原则：安全可靠、经济合理、施工可行、快速高效。我们在保证边坡稳定与安全的前提下，本着对业主负责的态度，选择经济可靠的基坑围护设计方案。根据现场具体情况、招标要求等，本工程有如下特点： ⑴本工程场地辽阔，主要工程包括降水、剔桩头、土方挖运工程，任务重，工期紧，
基坑支护与降水工程安全措施范本
整体解决方案系列 基坑支护与降水工程安全 措施 （标准、完整、实用、可修改）
编号：FS-QG-53510基坑支护与降水工程安全措施Foundation pit support and precipitation engineering safety measures 说明：为明确各负责人职责，充分调用工作积极性，使人员队伍与目标管理科学化、制度化、规范化，特此制定 基坑支护、降水、土方开挖工程都属于危险性较大的工程，为确保施工安全，制定基坑支护、降水、土方开挖工程安全预控措施。 1、施工前须编制专项施工方案，编制质量、安全技术措施，并附具安全验算结果，经施工技术负责人、总监理工程师签字后实施，由专职安全生产管理人员进行现场监督。 2、施工前，负责项目管理的技术人员应当对有关安全施工的技术要求向施工作业班组、作业人员作出详细说明，并由双方签字确认。 3、对于深基坑(槽)、高切坡、桩基(是指开挖深度超过5m的基坑(槽)、或深度未超过5m但地质情况和周围环境较复杂的基坑(槽);高切坡是指岩质边坡超过30m、或土质边坡超过15m的边坡。)除编制专项施工方案外，并应组织专家审
查。 4、基础施工必须要有操作性强的支护方案，且必须经上级审批。 5、深度超过2m的基坑施工必须有防护措施。 6、应作好施工区域内临时排水系统规划，临时排水不得破坏相邻建(构)筑物的地基和挖、填土方的边坡。在地形、地质条件复杂，可能发生滑坡、坍塌的地段挖方时，应由设计单位确定排水方案。场地周围出现地表水汇流、排泻或地下水管渗漏时，应组织排水，对基坑采取保护措施。开挖低于地下水的基坑(槽)、边坡和基础桩时，应合理选用降水措施降低地下水位。 7、坑槽开挖设置边坡必须符合安全要求，基坑(槽)、边坡设置坑(槽)壁支撑时，应根据开挖深度、土质条件、地下水位、施工方法及相邻建(构)筑物等情况设计支撑，支撑要牢固不变形。拆除支撑时应按基坑(槽)回填顺序自下而上逐层拆除，随拆随填，防止边坡塌方或相邻建(构)筑物产生破坏，必要时采取加固措施。 8、基坑(槽)边坡和基础桩孔边堆置各类建筑材料的，应

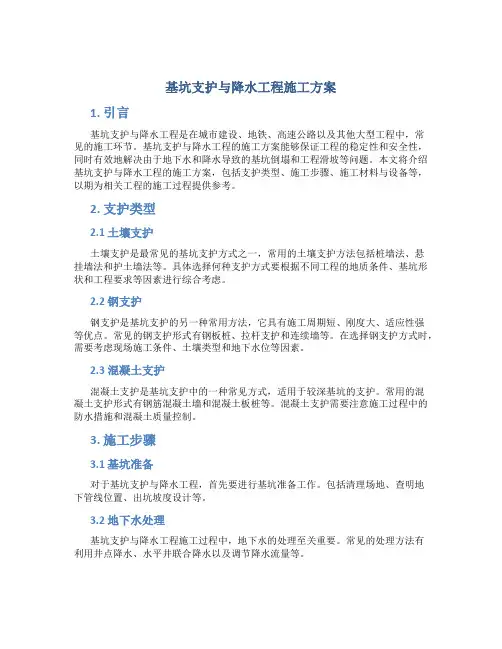

基坑支护与降水工程施工方案
