利用多普勒信号多参数分析检测颈动脉血流
颈部血管多普勒超声检查指南
④同侧颈外动脉峰值、舒张末期血流速度与管径 的测量。
⑤鉴别血栓或斑块造成编的辑pp血t 管闭塞或狭窄。 24
（2）椎动脉狭窄和闭塞
①狭窄程度分类
编辑ppt
17
（4）存储动脉病变部位的灰阶、彩色 多普勒、频谱多普勒图像。
（5）常规颈动脉超声检查报告内容
①双侧颈总动脉、球部、颈内动脉近段、 椎动脉、锁骨下动脉管径、内膜、斑块 位置、大小、形态、回声特征。
②上述检测动脉各部位血流速度检测结 果分析。
编辑ppt
18
2、颈动脉狭窄诊断标准
颈动脉、椎动脉及锁骨下动脉 多普勒超声检查指南
编辑ppt
1
一、目的
颈动脉、椎动脉及锁骨下动脉超声检查 可对颈部血管病变的部位、范围、严重 程度以及颅外脑循环异常作客观评估。
编辑ppt
2
1、评估颈部血管正常解剖结构和血流动 力学信息，血管走行是否正常，管腔有 无扩张、狭窄、扭曲和受压。
2、评估各种原因引起的颈动脉狭窄或闭 塞性病变导致血管结构及血流动力学的 变化。如有无内-中膜增厚或斑块形成、 斑块稳定性评估及动脉狭窄程度的分级。
B、狭窄50%～69% 狭窄段血流速度
高于健侧，频谱改变。同侧椎动脉表现
为收缩期达峰时间延长，伴切迹加深或
低速逆转血流信号。健侧椎动脉血流速
度相对升高。
编辑ppt
28
C、狭窄70%～99% 狭窄段血流速度 明显升高，频谱改变。患侧椎动脉出现 典型的振荡型频谱。当狭窄≥90%时， 患侧椎动脉以逆转的负向血流信号为主， 舒张期正向血流信号微弱。

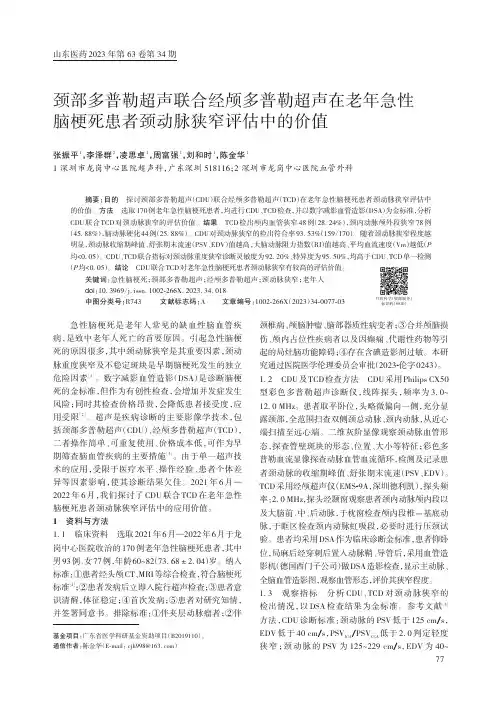

颈部多普勒超声联合经颅多普勒超声在老年急性脑梗死患者颈动脉狭窄评估中的价值
山东医药2023 年第 63 卷第 34 期颈部多普勒超声联合经颅多普勒超声在老年急性脑梗死患者颈动脉狭窄评估中的价值张振平1，李泽群2，凌思卓1，周富强1，刘和时1，陈金华11 深圳市龙岗中心医院超声科，广东深圳 518116；2 深圳市龙岗中心医院血管外科摘要：目的 探讨颈部多普勒超声（CDU）联合经颅多普勒超声（TCD）在老年急性脑梗死患者颈动脉狭窄评估中的价值。
方法 选取170例老年急性脑梗死患者，均进行CDU、TCD检查，并以数字减影血管造影（DSA）为金标准，分析CDU联合TCD对颈动脉狭窄的评估价值。
结果 TCD检出颅内血管狭窄48例（28.24%），颈内动脉颅外段狭窄78例（45.88%），脑动脉硬化44例（25.88%）。
CDU对颈动脉狭窄的检出符合率93.53%（159/170）。
随着颈动脉狭窄程度越明显，颈动脉收缩期峰值、舒张期末流速（PSV、EDV）值越高，大脑动脉阻力指数（RI）值越高、平均血流速度（Vm）越低（P 均<0.05）。
CDU、TCD联合指标对颈动脉重度狭窄诊断灵敏度为92.20%、特异度为95.50%，均高于CDU、TCD单一检测（P均<0.05）。
结论 CDU联合TCD对老年急性脑梗死患者颈动脉狭窄有较高的评估价值。
关键词：急性脑梗死；颈部多普勒超声；经颅多普勒超声；颈动脉狭窄；老年人doi：10.3969/j.issn.1002-266X.2023.34.018中图分类号：R743 文献标志码：A 文章编号：1002-266X（2023）34-0077-03急性脑梗死是老年人常见的缺血性脑血管疾病，是致中老年人死亡的首要原因。
引起急性脑梗死的原因很多，其中颈动脉狭窄是其重要因素，颈动脉重度狭窄及不稳定斑块是早期脑梗死发生的独立危险因素［1］。
数字减影血管造影（DSA）是诊断脑梗死的金标准，但作为有创性检查，会增加并发症发生风险；同时其检查价格昂贵，会降低患者接受度，应用受限［2］。
经颅多普勒超声对颈动脉病变侧支血流的评价
ｃｌｔｄｔｅｒｔ ｆｓｓ ｌ ｏ ｅｏｉ ｎ ｕｓｔｉ ｎ ｅ ｆＭＣ ｎ ａｆ ｔｄ ｓ ｅｗ ｔ ｎ ｆ ｃｅ ｉｅ（Ｖ ｌ ＶＭＡ ｕａｅ ｈ ａｉ ｏ ｙｔ ｉ ｆ ｗ ｖｌｃ ｙａ ｄ ｐ ｌ ｉｔ ｉｄ ｘｏ Ａ ｉ ｆ ｃｅ ｉ ｉ ｕ ａｆ ｔｄ ｓ ｏ ｏ ｃｌ ｔ ａ ｌｙ ｅ ｄ ｈ ｅ ｄ ｄＭ √ｎ ｃ
ＬＩＹａ ＨＥ ｉ ｔｏ ＣＨＥＮＧ Ｂｉｇ Ｗ Ｕ ｉｉｇ ＨＯＵ ｉｘｉｇ Ｔ ｐ Ｊｎａ ｎ Ｊｘｎ Ｊｎ ｎ ＡＮＧ ａ Ｂ ｉ Ｌ Ｕ ｎ Ｈｕ ＡＩＷｅ Ｉ ｒａ ｇ Ｚ ＨＡＮＧ ｕ ｎ Ｊａ
Ｄ ｐ ｒ ｅ ｔ ｆ ｅ ｒｌｇ ，ｈ ｔ ｓｉ ｌ ｆ ｅ ｉｇ Ｂ ｉｎ １ ０ ０ ， ｈｎ ｅ ａｔ ｎ ｏ ｕｏｏｙ ｔｅ６ｈＨｏｐｔ ｉｎ ， ｅ ｉｇ ０ ０ ７ Ｃ ｉａ ｍ Ｎ ａｏＢ ｊ ｊ
ｔ ｅｍｅｈ ｄ ｏ ｖ ｌａｉｎ ｏ ｏｌｔｒｌｆ ｗ ｎ ｐ ｔ ｎｓｗｉ ａｏｉ ｒ ｒ ｃ ｌｓｏ ． ｅｈｏ １ ｐ ｔｅ ｔ ｗｉ ｎｌｔｒｌ ｉ ｔｏ ，ｆｒｅ ａｕ ｔ ｎ ｃ ｌａｅａ ｏ ｉ ａｉ ｔ ｔ ｃ ｒｔ ａ ｅ ｙ ｏ ｃｕ ｉｎ Ｍ ｔ ｄｓ４ ａｉｎｓ ｔ ｕ ｉ ｅａ ｖ ｏ ｌ ｅ ｈ ｄ ｔ ｈ ａ
【 ｓｒｃ】 ｊｃｉｅＴ ｅｅｍｉｅｔｅａｃ ｒｃ ｆｒｎｃａ ｉｌ ｏ ｐｅ （Ｃ ） ｌａｏ ｎ ， ｏ ｉｖ ｓ ｅａ ｄｃ ｓ ｃｕａｙｏ ａ ｓｒｎａ Ｄ ｐ ｌｒ Ｔ Ｄ ｕｔ ｓｕ ｄ ａｎ ｎｎ ａｉ ｎ ｏｔ ｆ ｃ ｖ ｈ ｔ ｒ ｖ —ｆ
颈部血管的彩色多普勒超声诊断
彩色多普勒:血流方向、性质(层
流、湍流及涡流);有无充盈缺损、 狭窄、血流中断及倒流
频谱多普勒:观察血流流速形态、
测量血流参数
常用的血流参数 正常值及其意义
收缩期峰值流速(Vs)： 正常>60.1± 13.4cm/s 狭窄<50%无变化 狭窄>50%明显增高,远端明显减低 管腔阻塞时,无血流信号 一侧阻塞,对侧代偿性增高
血管内超声的应用
以往主要用于冠脉病变的研究, 现开始试用于外周大动脉,适用于血 管内病变的诊断与治疗(切割斑块、 放置血管内支架),前景很好。
血管三维成像
早期发现血管疾病,早期干预 给临床治疗方案的选择提供参考 一旦发现脑血管疾病,帮助寻找可能的病因 无创检查,便于随访及疗效观察
谢谢
Thank You
一侧椎动脉血流参数低,另一侧 增高,则表明对侧已代偿。
重视流速曲线、血流峰值异常。
椎动脉起始段显示率在80-90%,此处 病变可能遗漏。 பைடு நூலகம்动脉穿行横突孔内的部分无法观测 椎动脉第三颈椎以上显示困难
颈动脉
内径狭窄<50%时,计算内径狭窄 (%)和面积狭窄%
内径狭窄>50%时,应用多普勒血 流参数评估狭窄程度
颈动脉狭窄诊断标准
颈内静脉扩张症
椎动脉病变
血管畸形
椎动脉病变
血管畸形
椎动脉病变
椎动脉病变
椎动脉病变
椎动脉病变
彩超应用与评价
椎动脉
在评价椎动脉有无供血不足时 血流量多少主要为定性诊 断.Q=VxAxt(V= 空间平均流速的 时 间平均值，而脉冲多谱勒曲线仅能 给出空间最高流速时间平均值)
血 管 内 中 膜 厚 度 （ IMT ）
彩色多普勒超声检测颈动脉血流参数、内膜中层厚度及斑块特征与高血压脑卒中的关系
心血管病防治知识2020年5月第10卷第14期彩色多普勒超声检测颈动脉血流参数、内膜中层厚度及斑块特征与高血压脑卒中的关系邓伶兰（北大医疗株洲恺德心血管病医院，湖南株洲412000）【摘要】目的分析彩色多普勒超声检测颈动脉血流参数、内膜中层厚度及斑块特征与高血压脑卒中的关系。
方法我院收治获得临床确诊的高血压患者268例，其中高血压脑卒中患者98例纳入脑卒中组，单纯高血压患者170例纳入单纯高血压组，另取同期健康体检人群80例作为对照组。
3组患者均接受高频彩色多普勒超声检查，对其颈总动脉血流参数、颈动脉内膜-中膜厚度、斑块形成情况进行对比分析。
结果脑卒中组V max、V min水平低于单纯高血压组、健康组（P＜0.05），单纯高血压组V max、V min水平低于健康组（P＜0.05）。
脑卒中组RI水平高于脑卒中组、健康组（P＜0.05），脑卒中组RI水平高于健康组（P＜0.05）。
脑卒中组RCCA、RICA、RECA、LICA、LECA以及LCCA 指标均水平高于单纯高血压组、健康组（P＜0.05），脑卒中组内膜-中膜厚度各项指标水平高于健康组（P＜0.05）。
268例患者中，无斑块者85例，检出斑块形成者183例，其中包括硬斑块（74例）152处、软斑块（90例）202处、溃疡型斑块（19例）30处，经随访发现，软斑块/溃疡型斑块脑卒中发生率高于无斑块/硬斑块（P＜0.05）。
结论经高频彩色多普勒超声检查颈动脉血流参数、内膜中层厚度及斑块特征，可辅助诊断高血压脑卒中，值得临床推广使用。
【关键词】彩色多普勒超声；高血压；脑卒中；颈动脉；血管内膜-中膜研究[1]显示随着生活方式改变及老龄化进程加快，高血压发生率逐年升高，可导致多种心脑血管疾病，其中约80%为脑卒中。
彩色多普勒超声技术具有操作简单、无创、无痛、价格低廉的优势，可对颈动脉斑块稳定性、血液流速及管壁厚度进行清晰的显示，在临床脑血管疾病的诊断中发挥了重要作用，临床应用广泛[2]。
动脉频谱多普勒
动脉频谱多普勒
动脉频谱多普勒是一种使用多普勒效应来检测和解析动脉血管中血流速度的医学超声技术。
这种技术通过向血管发送超声波，并分析反射回来的波束，可以提供有关血流速度、方向、血管壁运动等信息。
动脉频谱多普勒主要特点：
无创性：动脉频谱多普勒是一种无创的检测方法，它不需要插入导管或进行有创手术，因此风险较低。
实时性：动脉频谱多普勒可以实时显示血流速度和方向的变化，帮助医生及时了解患者的血管状态。
高精度：多普勒效应能够高精度地测量血流速度和方向，使得医生可以获取到更加准确的数据。
灵活性：动脉频谱多普勒可以在多个部位使用，例如颈动脉、冠状动脉、四肢动脉等，为医生提供了更多的诊断信息。
局限性：虽然动脉频谱多普勒具有许多优点，但它也有局限性。
例如，对于一些肥胖或皮下脂肪较厚的人来说，超声波可能无法清晰地显示血管结构。
此外，对于一些特殊情况，如血管狭窄或闭塞等，可能需要其他检测方法来进一步确诊。
颈动脉的多普勒超声检查指南
通过颈动脉多普勒超声检查，医生可以了解 颈动脉狭窄程度、血流速度和血流状态等， 有助于评估患者的病情和制定治疗方案。
02 颈动脉多普勒超声检查的 原理
超声波的工作原理
超声波是一种声波，其频率高于人耳可听到的范围，通常用于医学诊断和治疗。
超声波在人体组织中传播时，遇到不同组织界面会产生反射、折射和散射，形成回 声信号。
监测斑块变化
定期进行多普勒超声检查， 可以监测斑块的变化情况， 及时调整治疗方案。
监测颈动脉手术或介入治疗的效果
手术前后对比
01
在颈动脉手术或介入治疗前后，通过多普勒超声检查可以对比
治疗效果，评估手术或介入治疗的有效性。
监测血流动力学变化
02
多普勒超声可以监测颈动脉血流动力学变化，了解治疗效果对
血流的影响。
治疗建议。
03 颈动脉多普勒超声检查的 步骤
检查前的准备
01
02
03
确定检查适应症
确认需要进行颈动脉多普 勒超声检查的适应症，如 疑似颈动脉狭窄、动脉粥 样硬化等。
患者准备
告知患者检查前的注意事 项，如保持空腹、避免剧 烈运动等，确保患者处于 适宜的检查状态。
仪器准备
确保多普勒超声仪器处于 良好状态，校准仪器，检 查探头是否完好。
远程医疗服务
利用互联网和移动设备提供远程多普勒超声检查诊断服务，扩大 医疗资源覆盖范围。
检查指南的更新和改进
定期更新指南
根据医学研究和临床实践的进展，定期更新颈动 脉多普勒超声检查指南。
完善操作规范
制定更详细的操作规范，提高检查的一致性和准 确性。
纳入其他相关检查
将颈动脉多普勒超声检查与其他血管检查方法相 结合，提供更全面的血管健康评估。
颈动脉正常血流频谱范围 -回复
颈动脉正常血流频谱范围-回复颈动脉正常血流频谱范围——探索正常脑血供的关键标志引言：颈动脉是人体重要的血液供应通道之一，正常的颈动脉血流对于保持大脑及周围组织的正常功能至关重要。
然而，颈动脉血流频谱的范围和特征是多种因素共同作用的结果。
了解颈动脉正常血流频谱的范围对于评估脑血供是否正常以及发现相关疾病具有重要意义。
本文将逐步介绍颈动脉血流频谱的测量方法、正常范围及其意义。
一、颈动脉血流频谱的测量方法为了了解颈动脉的血流情况，医生通常会采用多普勒超声仪器进行检查。
采用多普勒超声，通过声波回波与多普勒效应来测量颈动脉血流速度，并通过频谱图来分析颈动脉血流频谱。
多普勒超声检查是一种非侵入性的检查方法，它不仅可以评估颈动脉血流频谱，还可以提供关于颈动脉和附近血管的结构信息。
在检查中，医生将超声探头放置在颈动脉区域，通过声波的反射来获取颈动脉的图像，并测量血流速度。
二、颈动脉血流频谱的正常范围在颈动脉血流频谱的分析中，主要关注以下几个参数：峰值流速（Peak Systolic Velocity, PSV）、舒张末期流速（End-Diastolic Velocity, EDV）、脉压（Pulsatility Index, PI）和阻力指数（Resistance Index, RI）。
1. 峰值流速（PSV）峰值流速是颈动脉频谱中峰值的最大速度，通常以厘米/秒（cm/s）来表示。
对于颈动脉来说，正常的PSV范围在50-100 cm/s之间。
2. 舒张末期流速（EDV）舒张末期流速是颈动脉频谱中最低点的速度，通常以cm/s表示。
颈动脉血流速度的EDV范围为15-40 cm/s。
3. 脉压（PI）脉压是PSV和EDV之间的差值，它代表了颈动脉血流的波动情况。
颈动脉血流的PI范围通常在3-5之间。
4. 阻力指数（RI）阻力指数是PSV和EDV之差与PSV的比值，它是评估颈动脉血流阻力程度的一个反映。
通常，颈动脉血流的RI范围在0.6-0.8之间。
颈部多普勒工作总结
颈部多普勒工作总结
颈部多普勒是一种非侵入性的检查方法，通过超声波技术来观察颈部血管的血流情况。
它可以帮助医生诊断颈部血管疾病，如动脉狭窄、动脉硬化等，是一项非常重要的临床检查手段。
颈部多普勒的工作原理是利用超声波的特性，通过探头在颈部皮肤表面进行扫描，观察颈部血管内血流的速度和方向。
通过这种方式，医生可以了解颈部血管的血流情况，判断是否存在血栓、狭窄或其他异常情况。
在实际应用中，颈部多普勒可以帮助医生诊断多种疾病。
比如，对于颈动脉狭窄的诊断，颈部多普勒可以清晰地显示出血管内的狭窄程度和形态，帮助医生判断病情的严重程度。
对于动脉硬化的诊断，颈部多普勒可以观察到血管壁的厚度和硬化程度，帮助医生判断患者的动脉硬化程度。
除了诊断作用，颈部多普勒还可以指导一些介入性治疗的手术。
比如，对于颈动脉狭窄的治疗，医生可以通过颈部多普勒来确定狭窄部位和程度，从而指导手术的进行。
总的来说，颈部多普勒作为一种非侵入性的检查方法，具有诊断准确、安全无创伤、操作简便等优点。
它在临床上有着广泛的应用前景，对于颈部血管疾病的诊断和治疗起着非常重要的作用。
希望随着医学技术的不断进步，颈部多普勒能够更好地为临床诊断和治疗服务。
颈动脉血流值标准
颈动脉血流值标准全文共四篇示例，供读者参考第一篇示例：颈动脉血流值标准是评估颈动脉血流情况的重要参考指标之一。
通过对颈动脉血流值的检测和分析，可以帮助医生对患者的动脉硬化、血栓形成等血管疾病进行及时准确的诊断和治疗。
下面，我们将详细介绍颈动脉血流值标准的相关知识。
一、颈动脉血流值标准的基本概念颈动脉血流值是指在一定时间内通过颈动脉的血液流量。
正常情况下，颈动脉血流值应该在一定的范围内，反映出血管的通畅程度和血流速度。
通常情况下，颈动脉血流值的单位是毫升/分钟（ml/min）或者厘米/秒（cm/s）。
1. 超声多普勒检查：这是一种常用的无创性检查方法，可以通过超声波来检测颈动脉血流值。
医生可以通过超声多普勒检查来评估颈动脉内血流速度和方向，从而得出颈动脉血流值。
2. CT血管造影：这是一种经过造影剂显影的影像学检查方法，可以清晰地显示出颈动脉的血流情况。
医生可以通过CT血管造影来测量颈动脉血流值，并进一步评估血管狭窄或者闭塞的情况。
1. 评估动脉硬化程度：颈动脉血流值可以反映出动脉硬化的程度。
当颈动脉血流值过低时，说明动脉壁内可能存在斑块或者血栓，提示患者可能患有动脉硬化等血管疾病。
2. 判断血流速度：颈动脉血流值还可以反映出血流速度的快慢。
当颈动脉血流值异常升高时，可能提示患者存在动脉狭窄或者梗塞等情况；而当颈动脉血流值过低时，可能提示患者存在血管堵塞或者循环障碍等问题。
3. 指导治疗方案：根据颈动脉血流值的检测结果，医生可以更好地制定治疗方案。
对于血管疾病较轻的患者，可以通过药物治疗或者改变生活方式来维护血管健康；而对于血管疾病较重的患者，则可能需要进行手术治疗或者其他进一步的治疗措施。
根据研究和临床实践，颈动脉血流值的参考范围一般为：血流速度在60-100 cm/s之间，血流量在200-400 ml/min之间。
当颈动脉血流值超出这个范围时，可能就需要进一步评估和治疗了。
五、注意事项1. 在进行颈动脉血流值检测前，患者应该避免饮酒、吸烟和运动等可能影响血流情况的因素。
颈部多普勒工作总结
颈部多普勒工作总结
颈部多普勒是一种常用的医学检查手段，它通过利用超声波技术来观察颈部血管的情况，帮助医生诊断和治疗各种疾病。
在颈部多普勒检查中，医生可以观察到颈动脉和颈内动脉的血流情况，从而判断是否存在血管狭窄、血栓形成或者动脉硬化等问题。
这种检查方法非常安全，无创伤性，而且可以提供准确的诊断信息，因此在临床上得到了广泛的应用。
在颈部多普勒检查中，医生通常会先让患者躺在检查床上，然后用凝胶涂抹在颈部，再用探头轻轻地在皮肤上移动，通过超声波来观察颈部血管的情况。
通过这种方式，医生可以清晰地看到颈部血管的内部结构，包括血管壁的厚度、血流速度和血流方向等信息。
通过这些观察，医生可以判断血管是否存在异常，比如是否存在血栓形成、狭窄或者动脉硬化等问题。
颈部多普勒检查在临床上有着广泛的应用，特别是在诊断和治疗心血管疾病方面。
通过颈部多普勒检查，医生可以及时地发现和诊断颈动脉狭窄、颈动脉斑块、颈动脉瘤等疾病，为患者提供及时的治疗和护理。
同时，颈部多普勒检查还可以帮助医生评估患者的心血管健康状况，为制定个性化的治疗方案提供重要依据。
总的来说，颈部多普勒是一种非常重要的医学检查手段，它可以帮助医生及时地发现和诊断各种心血管疾病，为患者提供及时的治疗和护理。
随着医学技术的不断发展，颈部多普勒检查的应用范围将会越来越广泛，为人们的健康保驾护航。
cdt临床实验
cdt临床实验CDT（Carotid Doppler Test），即颈总动脉多普勒超声检查。
是一种非侵入性的检查方法，用来评估颈动脉狭窄和血栓形成等疾病。
这项检查逐渐成为临床上常用的辅助诊断手段。
本文将介绍CDT临床实验的目的、步骤以及其在临床应用中的意义。
一、实验目的CDT临床实验旨在评估患者颈动脉的血流速度和血管狭窄程度，以及有无形成血栓。
通过超声波的成像和多普勒效应的应用，可以快速、准确地获取相关数据，从而为医生提供诊断和治疗疾病的依据。
二、实验步骤1. 仪器准备：将多普勒超声检测仪连接到电源，并准备合适的探头。
确保仪器的正常工作和稳定性。
2. 准备测试者：患者应坐或卧在床上，保持舒适放松。
将患者颈部略微仰起，以便于探头的操作和接触。
3. 申请Gel：将适量的导电胶涂抹在检测部位，如颈部的动脉区域。
导电胶有助于改善探头与患者皮肤之间的接触，提高信号传输的质量。
4. 开始检查：医生将探头轻轻放置在颈部的动脉区域，并适度施加压力以保持良好的信号获取。
逐渐移动探头以扫描颈动脉的不同区域。
5. 数据记录和分析：仪器将自动采集和记录颈动脉的实时超声图像，并测量血流速度。
医生根据数据的变化以及正常值的参考范围，判断颈动脉是否存在狭窄或血栓形成等异常情况。
三、临床应用意义1. 评估动脉狭窄：CDT是一种可靠的技术，可以帮助医生评估颈动脉的狭窄程度。
通过测量血流速度和检测血流的涡流和湍流现象，可以判断狭窄的部位和程度，为治疗方案的选择提供参考。
2. 检测血栓形成：颈动脉血栓形成是一种常见的疾病，可能导致中风等严重后果。
CDT可以快速检测出血栓的存在，并评估其大小和位置，为医生决定是否需要采取手术或药物治疗提供依据。
3. 长期随访：对于已经接受治疗的患者，CDT可以作为一种监测手段。
通过定期的检查，医生可以观察狭窄或血栓形成的发展状态，及时调整治疗方案，以确保患者的健康状况。
四、总结CDT临床实验作为一种非侵入性的检查方法，在评估颈动脉病变方面具有重要的临床应用价值。
颈动脉彩色多普勒超声检测
颈动脉彩色多普勒超声检测(黑龙江省农垦牡丹江管理局中心医院超声科黑龙江牡丹江157000)【中图分类号】R604.12【文献标识码】B【文章编号】1005-0515(2011)10-0394-01动脉功能及结构改变是导致临床心血管事件的主要原因，动脉功能改变的早期发现已作为心血管病早期检测的首要指标。
应用彩色多普勒超声技术，检测冠状动脉粥样硬化患者颈总动脉的病变及其血流动力学参数变化，探讨这些改变与冠状动脉粥样硬化的关系。
当颈总动脉出现内中膜厚度增加、粥样斑块、钙化，甚至附壁血栓时，常提示伴有冠状动脉不同程度的病变。
1资料与方法1.1临床资料：我们应用超声检测技术,检测例数213例,平均年龄53岁,平均体重80.5公斤,患高血压101例,患冠心病51例,糖尿病21例,正常40例,其中斑块检出25例,高血压组83例,冠心病组24例,糖尿病组17例.1.2仪器与方法：采用GE LOGIQ7型全数字化彩色超声诊断仪。
探头频率10MHZ,受试者取仰卧位，颈后垫枕，充分暴露前颈部，并偏向检查的对侧，首先进行纵行扫查,从颈根部开始检查颈总动脉,沿动脉走行逐次向头侧扫查,至下额角,显示颈总动脉主干,颈总动脉分叉部及颈内、颈外动脉近段,然后采用相同方法沿横断面向上扫查.2血管内径测定方法取颈总动脉分叉近段1.5厘米处测量颈总动脉内径,测量颈总动脉前壁中膜-外膜交界区与后壁血管腔内膜之间的距离,测量3次取平均值为测量结果.正常值:20～39岁〈7.0毫米,40～49岁〈7.5毫米,60岁以上〈8.0毫米.血管壁内膜—中层厚度取颈总动脉分叉近段1.5厘米处测量颈总动脉内膜—中层厚度,若该处存在粥样硬化斑块病则取病变近段1.5厘米处测量.正常值:20～39岁〈0.65毫米, 40～45岁〈0.75毫米, 60岁以上〈0.85毫米,高于该年龄段正常值被判定为内膜—中层增厚.动脉硬化斑块分类扁平斑:局部隆起或弥漫行增厚大于1.3毫米,超声显示动脉管壁偏心性增厚,内膜不光滑,呈较为均匀的低回声.软斑:斑块突出于管腔内,局部显示不同强度的混合性回声,或均匀的低回声.硬斑:斑块内钙化或纤维化,局部回声增强后方伴声影.溃疡斑:斑块表面不规则,回声较低.3彩色多普勒显像测定方法首先对血管内血流进行检测,判定血流性质,正常情况下将取样置于颈总动脉分叉处近端2毫米处血管中央,在测量血流参数时取样线与血管间的夹角应小于60度.这样才能较准确的反应真实的血流情况。
彩色多普勒超声在颈部动脉病变检测中的价值分析
彩色多普勒超声在颈部动脉病变检测中的价值分析摘要】目的：探讨血管超声检查在颈动脉病变检测的准确性及对斑块易损性的评估，为临床诊治提供参考依据。
方法：选取2013年10月至2014年10月我院收治的经数字剪影血管造影（DSA)明确诊断为颈动脉狭窄病变患者204例作为研究对象，对其进行颈部血管彩超多普勒超声（CDUS)检查，对比观察血管超声检查的准确性。
结果：血管超声检查对颈动脉血管轻、中、重度狭窄及闭塞的灵敏性分别为45.0%、35.0%、47.6%及64.7%，特异性分别为96.6%、99.6%、99.5%及99.5%，准确率为94.4%、96.3%、96.9%及99.0%，与DSA检测结果比较，轻、中、重度狭窄的一致性一般，而对闭塞的一致性较高。
结论：超声检查手段与DSA诊断结果一致性较好，并可对斑块易损性作出有效评估，在颈动脉狭窄的诊断中具有很高的临床价值。
【关键词】血管超声检查；DSA；颈动脉病变【中图分类号】R445.1 【文献标识码】A 【文章编号】2095-1752（2015）03-0068-03Color doppler flow imaging (cdfi) in the neck artery lesion detection of value analysis Jia Xianda, Feng Jinfeng, Huang Zhi. Second affiliated hospital of Hebei North College, Zhangjiakou 075100, China【Abstract】 Objective The vascular ultrasound in cervical artery lesion detection accuracy and plaque vulnerability assessment, provide a reference basis for clinical diagnosis and therapy. Methods Selection in October 2013 to October 2014 were admitted by the digital silhouette angiography (DSA) in diagnosis of 204 patients with carotid artery stenosis disease as the research object, the neck vascular colour to exceed to doppler ultrasound (CDUS) examination, the accuracy of vascular ultrasound contrast observation. Results Vascular ultrasound examination of carotid artery sensitivity of light, medium and severe stenosis and occlusion were 45.0%, 35.0%,47.6%, and 64.7%, specificity of 96.6%, 99.6%, 99.5% and 99.6% respectively, the accuracy rate was 94.4%, 96.3%, 96.9% and 99.0%, compared with the DSA examination, the light, medium and severe stenosis of consistency, and higher consistency of the block. Conclusions Consistency with the results of DSA in the diagnosis of ultrasound examination means good, and can make effective evaluationon plaque vulnerability, in the diagnosis of carotid artery stenosis has high clinical value.【Key words】 Vascular ultrasound examination; DSA; Carotid artery lesions随着我国老龄化进程加快，心脑血管疾病的发病率逐年增高，目前脑血管疾病、心血管疾病及恶性肿瘤已成为威胁人类生命安全的三大疾病[1]。
利用多普勒信号多参数分析检测颈动脉血流
利用多普勒信号多参数分析检测颈动脉血流3陈 曦,汪源源,张 羽,陈斯中,王威琪(复旦大学电子工程系,上海200433)摘要:目的利用超声多普勒音频信号的多参数分析方法检测颈动脉血流,为脑梗塞疾病提供新的诊断指标。
方法将超声多普勒信号的4种特征提取方法(传统的声谱参数法、音频信号的零极点模型法、分形特征分析法和Teager能量曲线法)结合起来,用Fisher多元判别法进行颈动脉血流状况的多参数分类决策。
结果将这种多参数分析方法用于53例颈动脉血流多普勒信号的分析,发现:Teager能量参数的诊断敏感性最优,将几种参数结合起来进行多参数分析,可以得到较满意的效果。
结论多参数分析法在脑梗塞疾病的诊断中有一定的应用前景。
关键词:超声多普勒;多参数分析;颈动脉;血流;声谱;零极点;分形;Teager算法中图分类号:TB559;R319 文献标识码:A 文章编号:100220837(2001)0620425204Analysis of Doppler Signals from Carotid Blood Flow by Multi2characteristic Method1CHENXi,WANGYuan2 yuan,ZHANGYu,CHENSi2zhong,WANGWei2qi1SpaceMedicine&MedicalEngineering,2001,14(6):425～428Abstract:Objective Topresentanewcriterionforthediagnosisofcerebralinfarction.Method Fourcharacteristic extractionmethods,theconventionalmethodofspectrogramparameters,thezero2polemodel,thefractalanalysis methodandtheTeagerenergymethod,wereusedtoanalyzeDopplersignalsfromcarotidbloodflow.Withthese characteristicparameters,aFishermulti2characteristicanalysismethodwasappliedtoclassifythestateofthecarotid bloodflow.Result Theanalysisresultsof53casesofDopplersignalsfromthecarotidbloodflowwiththismulti2 characteristicanalysismethodshowedthattheTeagerenergyparameterwasmostsensitivetocerebralinfarctionand themulti2characteristicsanalysismethodprovidedamoresatisfactorydiagnosticmeansforclinicaluse.Conclusion Themulti2characteristicanalysisofDopplersignalfromcarotidbloodflowwasprovedtobeanewmethodfordiagno2 sisofcerebralinfarction.Keywords:ultrasoundDoppler;multi2characteristicanalysis;carotidartery;bloodflow;spectrogram;zero2pole; fractal;TeageralgorithmAddressreprintrequeststo:CHENXi.DepartmentofElectronicEngineering,FudanUniversity,Shanghai200433 脑梗塞是中老年人常见的脑血管疾病,致残率和病死率都很高,即使是短暂性脑缺血发作,也很难使受损神经元的结构和机能完全康复,因此许多学者认为预测和预防脑梗塞比治疗更为重要。
多普勒效应测量血流速度的原理
多普勒效应测量血流速度的原理多普勒效应是一种测量血流速度的常用技术，可以帮助医生准确地评估血管病变和心血管疾病的程度。
该技术利用超声波原理，通过测量血液的回声信号来推导血液流速。
多普勒效应原理的核心是多普勒频移。
血液流动时，血液中的红细胞会反射回超声波信号，这些信号会受到红细胞的运动速度的影响，使得超声波的频率发生变化。
这种频率变化被称为多普勒频移，它可以用来确定血液流速。
当医生使用多普勒技术时，他们使用超声波探头将一束超声波发射到体内，该超声波会穿过皮肤和其他组织，并与血液接触。
当超声波反射回来时，它会由探头接收，并转换为电信号。
这些反射信号中包含了血液流速所需要的信息。
多普勒技术有两种不同的模式：连续波多普勒和脉冲式多普勒。
连续波多普勒通常用于大动脉如主动脉和颈动脉的测量，而脉冲式多普勒则用于小动脉如心脏和深部的血管。
在连续波多普勒中，探头会不断发射超声波，而不是单次短暂发射。
因此，医生可以尽可能快地获得反射信号，在短时间内测量出大量的数据点。
然而，这种方法有一个缺点，即无法确定信号来自哪里。
因此，连续波多普勒只能测量到速度的大小，而不能测量速度的方向。
与之不同的是，在脉冲式多普勒中，探头只发射一次短暂超声波脉冲，然后等待反射信号返回。
该方法可以确定信号的来源，进而确定速度的方向和大小。
在多普勒技术中还有另外一个重要的概念：多普勒角度。
多普勒角度是指血流和探头之间的角度。
如果血流和探头之间的角度是0度，那么多普勒频移的大小就等于血流速度的大小。
但是，如果血流和探头之间的角度不为0度，那么多普勒频移的大小会被分解成垂直于探头的分量和平行于探头的分量。
因此，当医生使用多普勒技术时，他们需要尽可能地使多普勒角度接近于0度，以保证测量结果的准确性。
总之，多普勒技术是一种简单、非侵入性的技术，能够快速地测量血流速度和方向。
它已成为了很多心血管疾病诊断和治疗的标准技术，并在临床和实验室中广泛应用。
多普勒频谱及血流参数
多普勒频谱及血流参数
多普勒频谱是指通过多普勒超声技术获得的血流速度的频谱图，它可以显示血流速度与时间的关系。
多普勒频谱可以用来评估血流速度的大小、方向以及血流的良好性。
在多普勒频谱中，常见的血流参数包括以下几个：
1. 最大血流速度（Peak Velocity）：表示在一个心搏周期中，血流速度的最大值。
它可以用来评估血管狭窄或阻塞的程度。
2. 峰值速度比（Peak Velocity Ratio）：将狭窄段的最大血流速度与狭窄前或狭窄后的血流速度进行比较。
该比值可以提供关于血管狭窄严重程度的信息。
3. 平均速度（Mean Velocity）：表示在一个心搏周期中，血流速度的平均值。
它可以用来评估血流量的大小。
4. 加速时间（Acceleration Time）：表示从血流速度开始加速到达最大值所需的时间。
加速时间可以反映心脏收缩功能的状态。
5. 延迟时间（Deceleration Time）：表示从血流速度达到最大值开始减速到零所需的时间。
延迟时间可以反映心脏舒张功能的状态。
6. 血流阻力指数（Resistance Index）：由最大血流速度与最小血流速度的比值得出。
该指数可以反映血管阻力的大小。
这些参数可以帮助医生评估血管功能的状态，诊断心血管疾病以及监测治疗效果。
多普勒流速流量
多普勒流速流量（Doppler Flow Velocity and Flow）是一种用于测量血液流速和流量的无创性检测技术。
它基于多普勒效应原理，通过对超声波信号的频率变化进行分析，可以准确地评估血液在血管中的流速和流量，为临床医生提供重要的诊断和治疗参考。
一、多普勒效应原理多普勒效应是指当声源和观察者相对运动时，声波的频率会发生变化。
在多普勒超声检测中，超声波经过人体组织和血液时，会与血液中的红细胞发生相互作用。
当红细胞运动方向与超声波传播方向相同时，超声波的频率会增加；当红细胞运动方向与超声波传播方向相反时，超声波的频率会减小。
通过测量超声波频率的变化，可以计算出血液的流速和流量。
二、多普勒流速测量多普勒流速测量是通过将多普勒探头放置在感兴趣的血管上，向该血管发送超声波信号，并接收反射回来的信号。
通过分析接收到的信号频率的变化，可以计算出血液的流速。
多普勒流速测量广泛应用于临床医学中，特别是在心脏病、血管疾病和妇产科等领域。
例如，多普勒流速测量可以用于评估心脏瓣膜狭窄或关闭不全的程度，以及冠状动脉狭窄的程度。
此外，多普勒流速测量还可以用于评估胎儿在子宫内的血流情况，对于早期发现胎儿宫内发育不良等问题具有重要意义。
三、多普勒流量测量多普勒流量测量是通过测量血液流速和管道截面积来计算血液的流量。
在多普勒流量测量中，首先需要测量血液的流速，然后通过测量血管的横截面积，即管道的内径和形状，可以计算出血液的流量。
多普勒流量测量在临床医学中也有广泛的应用。
例如，在超声心动图中，多普勒流量测量可以用于评估心脏瓣膜狭窄或关闭不全的程度，以及心脏室间隔缺损等心脏病的诊断。
此外，多普勒流量测量还可以用于评估肝脏和肾脏等器官的血液供应情况，对于早期发现肝硬化和肾脏疾病等问题具有重要意义。
四、多普勒流速流量的优势和限制多普勒流速流量具有许多优势，例如无创性、无辐射、操作简便、结果准确等。
与传统的测量方法相比，多普勒流速流量可以提供更为准确和可靠的测量结果，对于临床医生的诊断和治疗决策具有重要的帮助。
