交换机级联和堆叠的基本概念及区别

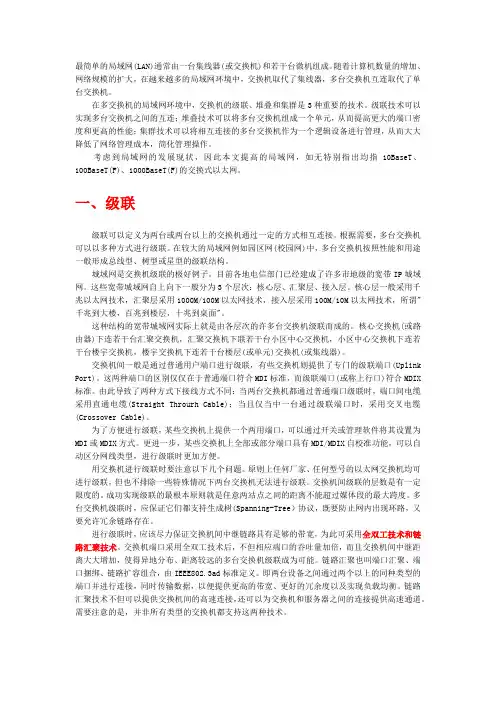

级联、堆叠、集群的区别
最简单的局域网(LAN)通常由一台集线器(或交换机)和若干台微机组成。
随着计算机数量的增加、网络规模的扩大，在越来越多的局域网环境中，交换机取代了集线器，多台交换机互连取代了单台交换机。
在多交换机的局域网环境中，交换机的级联、堆叠和集群是3种重要的技术。
级联技术可以实现多台交换机之间的互连；堆叠技术可以将多台交换机组成一个单元，从而提高更大的端口密度和更高的性能；集群技术可以将相互连接的多台交换机作为一个逻辑设备进行管理，从而大大降低了网络管理成本，简化管理操作。
考虑到局域网的发展现状，因此本文提高的局域网，如无特别指出均指10BaseT、100BaseT(F)、1000BaseT(F)的交换式以太网。
一、级联级联可以定义为两台或两台以上的交换机通过一定的方式相互连接。
根据需要，多台交换机可以以多种方式进行级联。
在较大的局域网例如园区网(校园网)中，多台交换机按照性能和用途一般形成总线型、树型或星型的级联结构。
城域网是交换机级联的极好例子。
目前各地电信部门已经建成了许多市地级的宽带IP城域网。
这些宽带城域网自上向下一般分为3个层次：核心层、汇聚层、接入层。
核心层一般采用千兆以太网技术，汇聚层采用1000M/100M以太网技术，接入层采用100M/10M以太网技术，所谓"千兆到大楼，百兆到楼层，十兆到桌面"。
这种结构的宽带城域网实际上就是由各层次的许多台交换机级联而成的。
核心交换机(或路由器)下连若干台汇聚交换机，汇聚交换机下联若干台小区中心交换机，小区中心交换机下连若干台楼宇交换机，楼宇交换机下连若干台楼层(或单元)交换机(或集线器)。
交换机间一般是通过普通用户端口进行级联，有些交换机则提供了专门的级联端口(Uplink Port)。
这两种端口的区别仅仅在于普通端口符合MDI标准，而级联端口(或称上行口)符合MDIX 标准。
由此导致了两种方式下接线方式不同：当两台交换机都通过普通端口级联时，端口间电缆采用直通电缆(Straight Throurh Cable)；当且仅当中一台通过级联端口时，采用交叉电缆(Crossover Cable)。
级联与堆叠的区别
堆叠指的是通过堆叠模块连在一起，几个堆叠在一起的交换机可以视同一个交换机来管理。
级联则是通过级联口将交换机联在一起。
有些交换机可以堆叠，有的交换机不支持堆叠功能。
级连扩展级连扩展模式是最常规，最直接的一种扩展方式，一些构建较早的网络，都使用了集线器（HUB）作为级连的设备。
因为当时集线器已经相当昂贵了，多数企业不可能选择交换机作为级连设备。
那是因为大多数工作组用户接入的要求，一般就是从集线器上一个端口级连到集线架上。
在这种方式下，接入能力是得到了很大的提高，但是由于一些干扰和人为因素，使得整体性能十分低下，只单纯地满足了多端口的需要，根本无暇考虑转发交换功能。
现在的级连扩展模式综合考虑到不同交换机的转发性能和端口属性，通过一定的拓扑结构设计，可以方便地实现多用户接入。
级连模式的典型结构如图一所示。
级连模式是组建大型LAN最理想的方式，可以综合利用各种拓扑设计技术和冗余技术，实现层次化网络结构，如通过双归等拓扑结构设计冗余，通过Link Aggregation 技术实现冗余和Up Link的带宽扩展，这些技术现在已经非常成熟，广泛使用在各种局域网和城域网中。
级连模式使用通用的以太网端口进行层次间互联，如100M FE端口、GE端口以及新兴的10GE端口。
级连模式是以太网扩展端口应用中的主流技术。
它通过使用统一的网管平台实现对全网设备的统一管理，如拓扑管理和故障管理等等。
级连模式也面临着挑战，当级连层数较多，同时层与层之间存在较大的收敛比时，边缘节点之间由于经历了较多的交换和缓存，将出现一定的时延。
解决方法是汇聚上行端口来减小收敛比，提高上端设备性能或者减少级连的层次。
在级连模式下，为了保证网络的效率，一般建议层数不要超过四层。
如果网络边缘节点存在通过广播式以太网设备如HUB 扩展的端口，由于其为直通工作模式，不存在交换，不纳入层次结构中，但需要注意的是，HUB工作的CSMA/CD机制中，因冲突而产生的回送可能导致的网络性能影响将远远大于交换机级连所产生的影响。

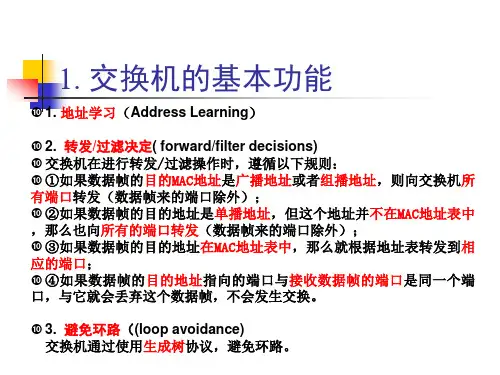

交换机堆叠与级联
Trunk的配置
Cisco默认的trunk封装协议为dot1q（802.1q）。 配置方法：
Switch(config)#interface FastEthernet 1/1 Switch(config-if)#switchport mode trunk Switch(config-if)#switchport trunk allowed vlan vlan-id Switch(config-if)#过trunk功能，事情就简单了，只需 要两台交换机之间有一条互连线，将互连线的 两个端口设置为trunk模式，这样就可以使交换 机上不同VLAN共享这条线路。 trunk不能实现不同VLAN间通信，需要通过三 层设备（路由/三层交换机）来实现。
Trunk的概念
交换端口两种模式：access和trunk。连接终端 （如PC）用access模式，设备级连接用trunk模 式。把access端口加入到某个VLAN，那么这 个端口就只将这个VLAN的数据转发给PC， PC发送的数据通过这个端口后会打上这个 VLAN的ID，转发到相同VLAN。
3. 堆叠和级联的区别
（1）实现的方式不同
级联是通过一根双绞线在任何厂家的交换机之间或集 线器之间实现；堆叠技术只能在自家的设备之间，且设备 必须具有堆叠功能才可实现。 （2）设备数目限制不同 交换机级联在理论上没有级联数限制(注意：集线器级 联有个数限制且10M和100M的要求不同)，而堆叠设备会
在早期的100Mbps时代，还有一种 FDDI（光纤分布式数据接口）网络类型， 传输介质是光纤，其接口类型是SC型。 目前基本被淘汰。
（3）RJ-45端口
目前的绝大多数局域网交换机都提供 10/100Mbit/s自适应连接端口。 它们都支持10Mbit/s和100Mbit/s的设备接入， 而且这些端口一般支持Cat3、Cat5、 Cat5e UTP （或STP）双绞线连接，目前一些较新的交换机 还支持Cat6 UTP连接。
交换机级联,堆叠,集群技术区别
交换机的级联、堆叠、集群这3种技术既有区别又有联系。级联和堆叠是实现集群的前提，集群是级联和堆叠的目的；级联和堆叠是基于硬件实现的；集群是基于软件实现的；级联和堆叠有时很相似(尤其是级联和虚拟堆叠)，有时则差别很大(级联和真正的堆叠)。随着局域网和城域网的发展，上述三种技术必将得到越来越广泛的应用。
三、集群
所谓集群，就是将多台互相连接(级联或堆叠)的交换机作为一台逻辑设备进行管理。集群中，一般只有一台起管理作用的交换机，称为命令交换机，它可以管理若干台其他交换机。在网络中，这些交换机只需要占用一个IP地址(仅命令交换机需要)，节约了宝贵的IP地址。在命令交换机统一管理下，集群中多台交换机协同工作，大大降低管理强度。例如，管理员只需要通过命令交换机就可以对集群中所有交换机进行版本升级。
堆叠可以大大提高交换机端口密度和性能。堆叠单元具有足以匹敌大型机架式交换机的端口密度和性能，而投资却比机架式交换机便宜得多，实现起Байду номын сангаас也灵活得多。这就是堆叠得优势所在。
机架式交换机可以说是堆叠发展到更高阶段得产物。机架式交换机一般属于部门以上级别得交换机，它有多个插槽，端口密度大，支持多种网络类型，扩展性较好，处理能力强，但价格昂贵。
二、堆叠
堆叠是指将一台以上的交换机组合起来共同工作，以便在有限的空间内提供尽可能多的端口。多台交换机经过堆叠形成一个堆叠单元。可堆叠的交换机性能指标中有一个"最大可堆叠数"的参数，它是指一个堆叠单元中所能堆叠的最大交换机数，代表一个堆叠单元中所能提供的最大端口密度。
堆叠与级联这两个概念既有区别又有联系。堆叠可以看作是级联的一种特殊形势。它们的不同之处在于：级联的交换机之间可以相距很远(在媒体许可范围内)，而一个堆叠单元内的多台交换机之间的距离非常近，一般不超过几米；级联一般采用普通端口，而堆叠一般采用专用的堆叠模块和堆叠电缆。一般来说，不同厂家、不同型号的交换机可以互相级联，堆叠则不同，它必须在可堆叠的同类型交换机(至少应该是同一厂家的交换机)之间进行；级联仅仅是交换机之间的简单连接，堆叠则是将整个堆叠单元作为一台交换机来使用，这不但意味着端口密度的增加，而且意味着系统带宽的加宽。
交换机的堆叠与级联基础
交换机的堆叠与级联基础当单一交换机所能够提供的端口数量不足以满足网络计算机的需求时，必须要有两个以上的交换机提供相应数量的端口，这也就要涉及到交换机之间连接的问题。
从根本上来讲，交换机之间的连接不外乎两种方式，一是堆叠，一是级联。
1.GBIC和SFP(1)GBICCisco GBIC（GigaStack Gigabit Interface Converter）是一个通用的、低成本的千兆位以太网堆叠模块，可提供Cisco交换机间的高速连接，既可建立高密度端口的堆叠，又可实现与服务器或千兆位主干的连接，为快速以太网向千兆以太网的过渡，提供了廉价的、高性能的选择方案。
此外，借助于光纤，还可实现与远程高速主干网络的连接。
GBIC模块分为两大类，一是普通级联使用的GBIC模块，二是堆叠专用的GBIC模块。
● 级联GBIC模块级联使用的GBIC模块分为4种，一是1000Base-T GBIC模块（如图1所示），适用于超五类或六类双绞线，最长传输距离为100米；二是1000Base-SX GBIC模块（如图2所示），适用于多模多纤（MMF），最长传输距离为500米；三是1000Base-LX/LH GBIC模块，适用于单模光纤（SMF），最长传输距离为10千米；四是1000Base-ZX GBIC，适用于长波单模光纤，最长传输距离为70千米~100千米。
图1 1000Base-T GBIC模块图2 1000Base-SX GBIC模块GBIC模块安装于千兆以太网模块的GBIC插槽中，用于提供与其他交换机和服务器的千兆位连接。
如图3所示为安装在Cisco Catalyst 4006千兆以太网模块中的GBIC。
图3 安装在GBIC插槽中的GBIC模块● 堆叠GBIC模块堆叠GBIC模块用于实现交换机之间的廉价千兆连接。
如图4所示为适用于Cisco Cat alyst 2950/3550的GigaStack GBIC堆叠模块。
级联与堆叠的区别
堆叠指的是通过堆叠模块连在一起，几个堆叠在一起的交换机可以视同一个交换机来管理。
级联则是通过级联口将交换机联在一起。
有些交换机可以堆叠，有的交换机不支持堆叠功能。
级连扩展级连扩展模式是最常规，最直接的一种扩展方式，一些构建较早的网络，都使用了集线器（HUB）作为级连的设备。
因为当时集线器已经相当昂贵了，多数企业不可能选择交换机作为级连设备。
那是因为大多数工作组用户接入的要求，一般就是从集线器上一个端口级连到集线架上。
在这种方式下，接入能力是得到了很大的提高，但是由于一些干扰和人为因素，使得整体性能十分低下，只单纯地满足了多端口的需要，根本无暇考虑转发交换功能。
现在的级连扩展模式综合考虑到不同交换机的转发性能和端口属性，通过一定的拓扑结构设计，可以方便地实现多用户接入。
级连模式的典型结构如图一所示。
级连模式是组建大型LAN最理想的方式，可以综合利用各种拓扑设计技术和冗余技术，实现层次化网络结构，如通过双归等拓扑结构设计冗余，通过Link Aggregation 技术实现冗余和Up Link的带宽扩展，这些技术现在已经非常成熟，广泛使用在各种局域网和城域网中。
级连模式使用通用的以太网端口进行层次间互联，如100M FE端口、GE端口以及新兴的10GE端口。
级连模式是以太网扩展端口应用中的主流技术。
它通过使用统一的网管平台实现对全网设备的统一管理，如拓扑管理和故障管理等等。
级连模式也面临着挑战，当级连层数较多，同时层与层之间存在较大的收敛比时，边缘节点之间由于经历了较多的交换和缓存，将出现一定的时延。
解决方法是汇聚上行端口来减小收敛比，提高上端设备性能或者减少级连的层次。
在级连模式下，为了保证网络的效率，一般建议层数不要超过四层。
如果网络边缘节点存在通过广播式以太网设备如HUB 扩展的端口，由于其为直通工作模式，不存在交换，不纳入层次结构中，但需要注意的是，HUB工作的CSMA/CD机制中，因冲突而产生的回送可能导致的网络性能影响将远远大于交换机级连所产生的影响。
交换机的级连与堆叠
二、交换机的堆叠
1． 堆叠
堆叠是指使用专用的堆叠线缆，将几台交换机通过专用的堆叠模块连 接起来。堆叠可以成倍地提高网络接入端口的密度和端口带宽。 与级连模式不同，交换机堆叠通常是放在一起，连接电缆也较短，其 主要目的是扩充交换端口，而不是扩展距离。
2． 硬件连接方式
通过厂家提供的一条专用堆 叠电缆，从一台交换机的“UP”堆 叠端口直接连接到另一台交换花链式堆叠：
基于级连结构的堆叠技术，构建一个多交换机的层叠结构。堆叠 连接时，每台交换机都有两个堆叠接口，通过堆叠电缆和相邻的交换机 堆叠接口相连。将最后一台交换机的“UP”接口与第一台交换机的 “DOWN”接口相连。
（2）星型堆叠（主从式堆叠）
星型堆叠技术需要提供一个独立的或者集成的高速交换中心（堆 叠中心），所有的堆叠主机通过专用的高速堆叠端口上行到统一的堆叠 中心。堆叠中心一般是一个基于专用ASIC的硬件交换单元，根据其交 换容量，带宽一般在10～32Gbps之间，其ASIC交换容量限制了堆叠的 层数。
堆叠主交换的优先级要最高
步骤3 验证堆叠主机的配置。 S2126G-1# show member 显示堆叠成员信息 S2126G-1# show version devices 显示堆叠主机设备信息 S2126G-1# show version slots 显示堆叠主机设备插槽信息
步骤4 将S2126G-1与S2126G-2用堆叠专用线缆连接起来，此 时S2126G-1与S2126G-2自动成为一个堆叠组。 注意： 注意：一定要断电状态插拔堆叠线缆
步骤5 在堆叠主机S2126G-1上验证堆叠组的配置信息。 S2126G-1# show member S2126G-1# show version devices S2126G-1# show version slots S2126G-1# show vlan
交换机级联和堆叠
很多正在使用交换机的朋友都听过级联和堆叠两个词，那么交换机的级联和堆叠究竟是什么呢？又有什么区别呢？下文将详细介绍。
一、交换机级联交换机级联可以定义为两台或两台以上的交换机通过一定的方式相互连接。
根据需要，多台交换机可以以多种方式进行级联。
在较大的局域网例如园区网(校园网)中，多台交换机按照性能和用途一般形成总线型、树型或星型的级联结构。
城域网是交换机级联的极好例子。
目前各地电信部门已经建成了许多市地级的宽带IP 城域网。
这些宽带城域网自上向下一般分为3个层次：核心层、汇聚层、接入层。
核心层一般采用千兆以太网技术，汇聚层采用1000M/100M以太网技术，接入层采用100M/10M 以太网技术，所谓"千兆到大楼，百兆到楼层，十兆到桌面"。
这种结构的宽带城域网实际上就是由各层次的许多台交换机级联而成的。
核心交换机(或路由器)下连若干台汇聚交换机，汇聚交换机下联若干台小区中心交换机，小区中心交换机下连若干台楼宇交换机，楼宇交换机下连若干台楼层(或单元)交换机(或集线器)。
交换机间一般是通过普通用户端口进行级联，有些交换机则提供了专门的级联端口(Uplink Port)。
这两种端口的区别仅仅在于普通端口符合MDI标准，而级联端口(或称上行口)符合MDIX标准。
由此导致了两种方式下接线方式度不同：当两台交换机都通过普通端口级联时，端口间电缆采用直通电缆(Straight Throurh Cable);当且仅当中一台通过级联端口时，采用交叉电缆(Crossover Cable)。
为了方便进行级联，某些交换机上提供一个两用端口，可以通过开关或管理软件将其设置为MDI或MDIX方式。
更进一步，某些交换机上全部或部分端口具有MDI/MDIX自校准功能，可以自动区分网线类型，进行级联时更加方便。
用交换机进行级联时要注意以下几个问题。
原则上任何厂家、任何型号的以太网交换机均可进行级联，但也不排除一些特殊情况下两台交换机无法进行级联。
交换机堆叠与级联
Trunk的配置
Cisco默认的trunk封装协议为dot1q（802.1q）。 配置方法：
Switch(config)#interface FastEthernet 1/1 Switch(config-if)#switchport mode trunk Switch(config-if)#switchport trunk allowed vlan vlan-id Switch(config-if)#exit
ቤተ መጻሕፍቲ ባይዱ
Trunk的概念
trunk是基于OSI第二层数据链路层 （DataLinkLayer)的技术。两台交换机上分别 创建了多个VLAN（VLAN是基于Layer 2的）， 在两台交换机上相同的VLAN（比如VLAN10） 要通信，需要将交换机A上属于VLAN10的一 个端口与交换机B上属于VLAN10的一个端口 互连；如果这两台交换机其它相同VLAN间需 要通信，那么交换机之间需要更多的互连线， 端口利用率就太低了。
（3）RJ-45端口
目前的绝大多数局域网交换机都提供 10/100Mbit/s自适应连接端口。
它们都支持10Mbit/s和100Mbit/s的设备接入， 而且这些端口一般支持Cat3、Cat5、 Cat5e UTP （或STP）双绞线连接，目前一些较新的交换机 还支持Cat6 UTP连接。
交换机的两种RJ-45端口
Trunk的概念
在路由/交换领域，VLAN的中继端口叫做 trunk。trunk技术用在交换机之间互连，使不 同VLAN通过共享链路与其它交换机中的相同 VLAN通信。交换机之间互连的端口就称为 trunk端口。
Trunk的概念
Trunk是一种封装技术，它是一条点到点的链 路，链路的两端可以都是交换机，也可以是交 换机和路由器，还可以是主机和交换机或路由 器。基于端口汇聚（Trunk）功能，允许交换 机与交换机、交换机与路由器、主机与交换机 或路由器之间通过两个或多个端口并行连接同 时传输以提供更高带宽、更大吞吐量，大幅度 提供整个网络能力。
堆叠与级联
堆叠级联级联是通过集线器的某个端口(例如:uplink)与其它集线器相连的，而堆叠是通过集线器的背板连接起来的。
而堆叠只有在自己厂家的设备之间，且此设备必须具有堆叠功能才可实现。
级联只需单做一根双绞线(或其他媒介)，堆叠需要专用的堆叠模块和堆叠线缆，而这些设备可能需要单独购买.虽然级联和堆叠都可以实现端口数量的扩充，但是级联后每台集线器或交换机在逻辑上仍是多个被网管的设备，而堆叠后的数台集线器或交换机在逻辑上是一个被网管的设备。
堆叠与级联的区别：1 对设备要求不同。
级联可通过一根双绞线在任何网络设备厂家的交换机之间，或者交换机与集线器之间完成。
而堆叠只有在自己厂家的设备之间，并且该交换机必须具有堆叠功能才可实现。
2 对连接介质要求不同。
级联时只需一根跳线，而堆叠则需要专用的堆叠模块和堆叠线缆，当然堆叠模块是需要另外订购的。
3 最大连接数不同。
交换机间的级联，在理论上没有级联数的限制。
但是，叠堆内可容纳的交换机数量，各厂商都会明确地进行限制。
4 管理方式不同。
堆叠后的数台交换机在逻辑上是一个被网管的设备，可以对所有交换机进行统一的配置与管理。
而相互级联的交换机在逻辑上是各自独立的，必须依次对其进行配置和管理每台交换机。
5 设备间连接带宽不同。
多台交换机级联时会产生级联瓶颈，并将导致较大的转发延迟。
例如，4台百兆位交换机通过跳线级联时，彼此之间的连接带宽也是100Mbps。
当连接至不同交换机上的计算机之间通信时，也只能通过这条百兆位连接，从而成为传输的瓶颈。
同是，随着转发次数的增加，网络延迟也将变得很大。
而4台交换机通过堆叠连接在一起时，堆叠线缆将能提供高于1Gbps的背板带宽，从而可以实现所有交换机之间的高速连接。
尽管级联时交换机之间可以借助链路汇聚技术来增加带宽，但是，这是以牺牲可用端口为代价的。
6 网络覆盖范围不同。
交换机可以通过级联成倍地扩展网络覆盖范围。
例如，以双绞线网络为例，一台交换机所覆盖的网络直径为100m，2台交换机级联所覆盖的网络直径就是300m，而3台交换机级联时的直径就可达400m。
弱电交换机堆叠和级联
一、交换机的堆叠：1、交换机之间的堆叠过程，先把电源线拔掉，分别把两台交换机上的模块卸掉，可以使用螺丝刀，模块上面有两个口，一个进口up向上线一个出口down向下线，白色的是up口，黑色是down口，分别连接两个口，最后再插上电源，注意不要把两根线插错了。
把两台计算机分别插在两台交换机上面，看两台计算机能否ping通，能的话就表示堆叠成功，不能的话在检查是否连接正确。
还有一天就是使用堆叠就不要再使用级联了，不然会产生环路。
2、再打开交换机配置界面，在特权模式下，用show interface查看一下交换机的端口，经查看是ethernet0/2/1端口，再使用show interface ethernet 0/2/1，可以看到堆叠的传输速率为1G。
二、交换机堆叠与级联各自的优缺点以及两者的不同之处：1、交换机的堆叠和级联：堆叠就是交换机用堆叠线通过堆叠模块把两台交换机连接起来，而级联就是使用一般的双绞线通过普通口或是uplink口把两台交换机连接起来。
2、堆叠和级联的不同以及优缺点比较：堆叠把两台交换机连接起来当成一台交换机使用，具有很高的带宽一般都在1G 以上，但是堆叠技术是一种非标准化技术，堆叠模式是各厂商自定，各各厂商支持自己产品系列中的部分交换机堆叠，一般混合产品不能使用堆叠。
而级联通常用普通先把几个交换机连接起来，贷款通常为10M/100M，这样下既的工作站只能共享较窄的带宽，从而只能由较低的性能。
堆叠交换机不同交换机任意两端口之间的延时是相等的，就是每一台交换机的延时，而级联式上下级的关系，当层次太多时级联就会产生比较大的延时而且每层的性能不同，最后的性能最差。
３、堆叠的优点：简化本地管理，一组交换机作为一个对象来管理，提供统一的管理模式，一组交换机在网络管理中，可以作为单一的节点出现，和级联不同，堆叠处于同一层次。
堆叠的缺点：堆叠数目比，堆叠口是系统瓶颈；并没有提升交换机的转发效率，需要硬件提供高速端口；不可分布式不止，要求堆叠成员巴方的位置足够近，一般在同一机柜中。
交换机的堆叠与级联方式及主要区别
交换机的堆叠与级联方式及主要区别单一交换机所能够提供的端口数量不足以满足网络计算机的需求时，必须要由2个以上的交换机提供相应数量的端口，这也就要涉及到交换机之间连接的问题。
从根本上来讲，交换机之间的连接不外乎两种方式，一是堆叠(stack)，一是级联(uplink)。
交换机的堆叠是相对级联而言的，堆叠和级联都是扩充交换机端口数量的方法，但是堆叠后的设备理论上还是一台设备，也就是可以实现统一管理。
但是级联的话是不具备这种功能的。
堆叠可以分为物理堆叠和虚拟堆叠，前者是专门的堆叠端口，通过堆叠线把交换机连接在一起，可以分为星型堆叠和环形堆叠;虚拟堆叠不需要专门的堆叠口，交换机一般通过级联连接在一起，但是可以通过软件设置实现单IP统一管理。
是不是有点搞不清楚级联和堆叠。
简单来说，级联：相当于把一个端口进行扩展成多个端口，扩展的端口总带宽=级联口的带宽;堆叠：相当于往交换机上增加端口，所有增加的端口跟之前的端口共享交换机的背板带宽。
交换机的堆叠就是交换机用堆叠线通过堆叠模块把两台或多台交换机连接起来，每台交换机的母板总线连接在一起，将它们作为一个交换机使用和治理，实现高速连接。
不同交换机任意二端口之间的延时是相等的，就是一台交换机的延时。
堆叠是同级关系，每台交换机的性能是一样的。
交换机上的堆叠模块有两个口：一个进口（UP向上线），一个出口（DOWN向下线），用厂商提供的专用连接电缆（堆叠线），从一台交换机的UP堆叠端口直接连接到另一台交换机的DOWN堆叠端口。
堆叠是把所有堆叠的交换机的背板带宽共享。
例如一台交换机的背板带宽为2G，那么3台交换机堆叠的话，每台交换机在交换时就有6G的背板带宽。
所谓级联，是指使用普通的线缆（双绞线、光纤）将交换机连接在一起，实现相互之间的通讯。
级联式结构化网络有利于综合布线，易理解，安装，不用考虑交换机的性能和端口属性，可以方便的实现大量端口的接入。
交换机不能无限制级联，超过一定数量的交换机进行级联，最终会引起广播风暴，导致网络性能严重下降。
交换机技术与应用—堆叠与级联
网络互连与实现
现在，越来越多交换机（Cisco交换机除外） 提供了Uplink端口（如图1所示），使得交 换机之间的连接变得更加简单。
17
网络互连与实现
Uplink端口是专门用于与其他交换机连接的 端口，可利用直通跳线将该端口连接至其他 交换机的除Uplink端口外的任意端口（如图 2所示），这种连接方式跟计算机与交换机 之间的连接完全相同。需要注意的是，有些 品牌的交换机（如3Com）使用一个普通端 口兼作Uplink端口，并利用一个开关 （MDI/MDI-X转换开关）在两种类型间进 行切换。
3、不可分布式布置，要求堆叠成员摆放的位置足够近， 一般在同一机柜中布置。
32
网络互连与实现
经济堆叠的实现
实验拓扑结构
192.168.2.1
PC1
192.168.2.21
PC2
192.168.2.2
33
网络互连与实现
经济堆叠的实现
第一步:安装堆叠模块，连接堆叠线缆 第二步:交换机恢复出厂设置，设置ip和名称 第三步：配置交换机经济堆叠
一个叠堆的若干台交换机可视为一台交 换机进行管理，只需赋予其1个IP地址，即 可通过该IP地址对所有的交换机进行管理， 从而大大减少了管理的强度和难度，极大地 节约了管理成本。
15
网络互连与实现
双绞线端口的级联
级联既可使用普通端口也可使用特殊的MDI-II端口。当相互级 联的两个端口分别为普通端口（即MDI-X）端口和MDI-II端口时， 应当使用直通电缆。当相互口时，则应当使用交叉电缆。
8
网络互连与实现
9
网络互连与实现
SFP
SFP（Small Form-factor Pluggables） 可以简单的理解为GBIC的升级版本。SFP 模块（如图5所示）体积比GBIC模块减少一 半，可以在相同面板上配置多出一倍以上的 端口数量。由于SFP模块在功能上与GBIC 基本一致，因此，也被有些交换机厂商称为 小型化GBIC（Mini-GBIC）。
级联和堆叠
级联和堆叠
级联和堆叠是一种常见的数据处理方式，常被用于图像处理、语音处理等领域中。
在级联中，多个处理器连接在一起，数据依次经过每个处理器，直到最终输出。
在堆叠中，多个处理器并列连接，同一批数据经过每个处理器后一次性输出。
这两种方式各有优劣，应根据具体应用场景进行选择。
级联通常能更好地保持数据的实时性，但处理速度较慢；而堆叠则具有更快的处理速度，但可能会出现延迟。
在实际应用中，需要根据需求进行权衡，选择最合适的方式。
- 1 -。
(2021年整理)交换机集群、堆叠、级联详解
(完整版)交换机集群、堆叠、级联详解编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（(完整版)交换机集群、堆叠、级联详解）的内容能够给您的工作和学习带来便利。
同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。
本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为(完整版)交换机集群、堆叠、级联详解的全部内容。
（完整版）交换机集群、堆叠、级联详解编辑整理:张嬗雒老师尊敬的读者朋友们：这里是精品文档编辑中心,本文档内容是由我和我的同事精心编辑整理后发布到文库，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方,但是我们任然希望 (完整版)交换机集群、堆叠、级联详解这篇文档能够给您的工作和学习带来便利。
同时我们也真诚的希望收到您的建议和反馈到下面的留言区，这将是我们进步的源泉，前进的动力。
本文可编辑可修改,如果觉得对您有帮助请下载收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为 <(完整版)交换机集群、堆叠、级联详解〉这篇文档的全部内容。
交换机集群方式编辑一、级联级联可以定义为两台或两台以上的交换机通过一定的方式相互连接。
根据需要,多台交换机可以以多种方式进行级联。
在较大的局域网例如园区网（校园网）中，多台交换机按照性能和用途一般形成总线型、树型或星型的级联结构。
城域网是交换机级联的极好例子.目前各地电信部门已经建成了许多市地级的宽带IP城域网.这些宽带城域网自上向下一般分为3个层次：核心层、汇聚层、接入层.核心层一般采用千兆以太网技术，汇聚层采用1000M/100M以太网技术,接入层采用100M/10M以太网技术，所谓"千兆到大楼，百兆到楼层，十兆到桌面"。
这种结构的宽带城域网实际上就是由各层次的许多台交换机级联而成的.核心交换机（或路由器）下连若干台汇聚交换机，汇聚交换机下联若干台小区中心交换机，小区中心交换机下连若干台楼宇交换机，楼宇交换机下连若干台楼层(或单元)交换机(或集线器)。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
交换机级联和堆叠的基本概念及区别
一、基本概念的理解：
堆叠是背板之间的连接，把几台交换机做成一个整体。
级联是端口的连接。
级联是共享，堆叠是独享。
级联是通过交换机的某个端口与其它交换机相连的，而堆叠是通过交换机的背板连接起来的。
虽然级联和堆叠都可以实现端口数量的扩充，但是级联后每台交换机或交换机在逻辑上仍是多个被网管的设备，而堆叠后的数台交换机或交换机在逻辑上是一个被网管的设备。
二、级联与堆叠的区别:
交换机之间通过面板上的Up-Link口级联。
Up-Link口实际上是一个反接的RJ-45口，将一台交换机的Up-Link口接到另一台交换机的任何一个RJ-45即实现交换机之间的级联。
Up-Link口使用户在将两个交换机通过RJ-45口连接在一起的时候，省去了做交叉电缆的麻烦。
级联的特点：
1.使用交换机的RJ-45口实现；
2.级联电缆就是标准五类双绞线；
3.级联的距离较长，10兆时可达100米，100兆时可达5米；
4.不同厂家的交换机可以互相级联；
级联的不足：
1.由于信号从一个交换机到另一个交换机是通过RJ-45端口，经过编码/解码过程，延时较长；
2.必须占用两个RJ-45端口（两台交换机各一个）；
3.用户将损失性能/价格比，这对端口成本较高的交换机起更明显；
4.允许级联的交换机的个数较少，10兆为5个，100兆为2个；
交换机的堆叠是将数个交换机的主干连接起来，形成一个大的逻辑上单一的交换机。
堆叠的特点：
1.堆叠通过专门的堆叠口，不能与交换机其他的RJ-45混接；
2.堆叠电缆由厂家自行定义；
3.堆叠端口由厂家自行定义，因此，不同厂家的产品除非完全一样，否则，不能互相堆叠；
4.由于是主干连接，信号在交换机之间传输是通过主干而不是RJ-45口，因此响应时间较短；
5.在100兆网络中，可堆叠的交换机个数明显比可级联的个数多；
堆叠的不足：
1.由于是连接主干，因此厂家对堆叠线缆的要求是越短越好，太长会影响整个系统的性能；
2.由于是连接主干，如果堆叠电缆出现短路可能使交换机不工作或交换机受到损坏；警告：不要将其他信号，比如交换机RJ-45口过来的信号，接入堆叠口。
交换机的堆叠方法：
取一段8芯五类双绞线，剪成50毫米一段，两头各接一个优质的RJ-45头，按一一对应的方式：针1接针1、针2接针2……针8接针8的方式将RJ-45头接上双绞线，同样的方法共做两根，堆叠使将所有的交换机堆放在一起，上面交换机的两个下部堆叠口接下面交换机的两个上部堆叠口，左接左，右接右，如此类推，即实现交换机的堆叠。
警告：
1.在交换机堆叠系统中，所有交换机必须打开电源才能形成有效传输数据通路，即使该交换机暂时不用也应该打开电源，否则会形成网络通讯断路；
2.堆叠电缆不能带电拨插，否则，将可能造成交换机损坏；。
