电力系统污区分级与外绝缘选择标准
高压架空线路、变电站污区分级与外绝缘选择标准
1Q/GDW高压架空线路、变电站污区分级与外绝缘选择标准Pollution classification and external insulation selectionFor high voltage transmission line and substation（IEC 60815:2002 MOD ）中华人民共和国国家电网公司 发 布目录前言 (3)1范围 (3)2引用标准 (3)3定义和术语 (3)4污秽种类与环境类型 (4)5污秽度评估 (5)附录 A ............................................................... 错误!未定义书签。
A.1 概述.............................................................. 错误!未定义书签。
A.2 测量污秽度的必要设备.............................................. 错误!未定义书签。
A.3 测量等值盐密和灰密的污秽收集方法 .................................. 错误!未定义书签。
A.4 等值盐密和灰密的确定.............................................. 错误!未定义书签。
A.5 污秽的化学分析.................................................... 错误!未定义书签。
附录 B （规范性附录） B类污秽的评估.................................. 错误!未定义书签。
B.1 概述.............................................................. 错误!未定义书签。
B.2 通过测量泄漏电流评估B类污秽的现场污秽度 .......................... 错误!未定义书签。
污秽等级的划分
污秽等级的划分我国的高压架空线路和发电厂、变电所环境污区的分级，是按照国家标准《高压架空线路和发电厂、变电所环境污区分级及外绝缘选择标准》GB/T 16434—1996来定级的。
线路和发电厂、变电所污秽等级：按照实际测量的污秽盐密值mg/cm2，定出污秽等级。
污秽等级分为：0、Ⅰ、Ⅱ、Ⅲ、Ⅳ级，共五个等级。
做好防污闪事故的基础工作，要坚持进行盐密测量，并根据环保气象资料和运行经验，划分污秽等级并绘制制污区图。
盐密测量的方法是用一定量的蒸馏水，将绝缘子或电气设备瓷件表面上的污秽清洗下来，并测量其导电率，再以等量的蒸馏水中产生相同的导电率的氯化钠盐量，作为其等值附盐量，则等值附盐密度＝W／A （4-1）式中 W——等值盐量，mg；A——绝缘体表面积，cm2。
（一）变电所的污秽水平等级按照污秽的严重程度可将变电所的污秽水平分为若干等级。
根据自然污秽环境条件，国际电工委员会将其划分为四级污秽水平。
（1）轻：主要是没有工业，装供热设备的房屋密度较小的地区；工业或房屋密度较小，但经常有风和（或）雨的地区；农业地区；山区。
所有这些地区，至少都离海边10～20km，不直接遭受海风的作用。
（2）中等：不产生特别污染烟灰的工业区和（或）装供热设备的房屋密度中等的地区；房屋和（或）工业密度较大，但经常有风和（或）雨的地区；会遭受海风作用但离海岸不太近（至少相隔几千米）的地区。
（3）重：工业密度较大地区和产生污染的供热设备密度较大城市地区；靠近海岸的地区或是任何情况下都会遭受相当强的海风作用的地区。
（4）很重：能遭受到导电粉尘和能产生特别厚的导电沉积物的工业烟灰的地区，范围适度；很接近海岸和会受到海水雾气喷溅或会受到很强的污染性海风作用的地区，范围适度；长期无雨受到夹有沙和盐的强风作用且常有凝露的地区和沙漠地区。
我国的国家标准，与之相比，只多了一个0级，为无明显污秽地区。
（二）高压架空线路的污秽等级高压架空架线路的污秽等级划分标准，分以下污秽等级：（1）0级为大气清洁且离海岸50km以上的地区，其盐密，对强电解质为0～0.03mg/cm2，对弱电解质为0～0.06mg/cm2。
高压架空线路和发变电所电瓷外绝缘污秽分级标准
高压架空线路和发变电所电瓷外绝缘污秽分级标准第一条：适用范围本标准适用于工频交流电压3～330千伏架空线路和发电厂、变电所设备外绝缘。
500千伏架空线路和发电厂变电所外绝缘可参照执行。
第二条：污秽等级划分依据污湿特征、运行经验并结合外绝缘表面污秽物质的等值附盐密度(简称盐密)三个因素综合考虑决定。
当三者不一致时，应按运行经验决定。
新建发电厂、变电所和高压架空线路时应考虑邻近厂、所、线路的运行情况以及城市和工业区的发展规划进行绝缘设计。
第三条：污秽条件和泄漏比距的关系：高压架空线路污秽分级标准见表1发电厂、变电所污秽分级标准见表2第四条：运行经验主要根据现有运行设备外绝缘的污闪跳闸和事故记录，地理和气象特点，采用的防污措施等情况并结合其重要性综合考虑。
注：①线路及发变电所的盐密均指由普通悬式绝缘子(×-4.5)所组成的悬垂串上测得值。
(加压)(垂直)②化工厂及冶金厂附近的线路及发变电所，可根据污源所排放的导电气体和导电金属粉尘的严重程度分别列为2、3或4级(发、变电所为2级或3级)③有冷水塔的发电厂，其污秽等级可根据电厂烟囱的除尘效率及冷水塔是否装设除水器等条件，确定列入2级或3级；其附近的线路也根据上述条件确定列入2、3或4级。
④线路和发变电所泄漏比距计算取系统额定线电压。
表1 高压架空线路污秽分级标准表2 发电厂、变电所污秽级标准附录自然污秽等值附盐密的测定方法一、定义绝缘子自然污秽的等值附盐密度，是用一定量的蒸馏水清洗绝缘子瓷表面的污秽，然后测量该清洗液的电导，并以在相同水量中产生相同电导的氯化钠作为该绝缘子的等值盐量(W)，量后除以被清洗的瓷表面面积(A)即为等值附盐密度(WO)：注：一片普通悬式绝缘子(×-4.5)的表面积按1450平方厘米计算。
对取样点或具体变电所的自然污秽等值附盐密度，要经过2～3年测量，并取得5个以上数据，经过数据处理后获得的盐密数值，方可用以确定污秽等级。

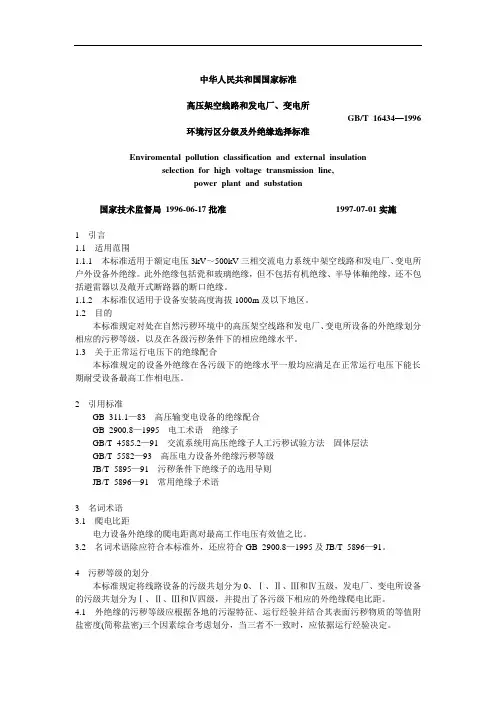

2019年高压架空线路和发电厂、变电所环境污区分级及外绝缘选择标准GB／T 16434—1996.doc
中华人民共和国国家标准高压架空线路和发电厂、变电所GB/T16434—1996环境污区分级及外绝缘选择标准Enviromental pollution classification and external insulationselection for high voltage transmission line,power plant and substation国家技术监督局1996-06-17批准1997-07-01实施1引言1.1适用范围1.1.1本标准适用于额定电压3kV～500kV三相交流电力系统中架空线路和发电厂、变电所户外设备外绝缘。
此外绝缘包括瓷和玻璃绝缘，但不包括有机绝缘、半导体釉绝缘，还不包括避雷器以及敞开式断路器的断口绝缘。
1.1.2本标准仅适用于设备安装高度海拔1000m及以下地区。
1.2目的本标准规定对处在自然污秽环境中的高压架空线路和发电厂、变电所设备的外绝缘划分相应的污秽等级，以及在各级污秽条件下的相应绝缘水平。
1.3关于正常运行电压下的绝缘配合本标准规定的设备外绝缘在各污级下的绝缘水平一般均应满足在正常运行电压下能长期耐受设备最高工作相电压。
2引用标准GB311.1—83高压输变电设备的绝缘配合GB2900.8—1995电工术语绝缘子GB/T4585.2—91交流系统用高压绝缘子人工污秽试验方法固体层法GB/T5582—93高压电力设备外绝缘污秽等级JB/T5895—91污秽条件下绝缘子的选用导则JB/T5896—91常用绝缘子术语3名词术语3.1爬电比距电力设备外绝缘的爬电距离对最高工作电压有效值之比。
3.2名词术语除应符合本标准外，还应符合GB2900.8—1995及JB/T5896—91。
4污秽等级的划分本标准规定将线路设备的污级共划分为0、Ⅰ、Ⅱ、Ⅲ和Ⅳ五级，发电厂、变电所设备的污级共划分为Ⅰ、Ⅱ、Ⅲ和Ⅳ四级，并提出了各污级下相应的外绝缘爬电比距。
4.1外绝缘的污秽等级应根据各地的污湿特征、运行经验并结合其表面污秽物质的等值附盐密度(简称盐密)三个因素综合考虑划分，当三者不一致时，应依据运行经验决定。

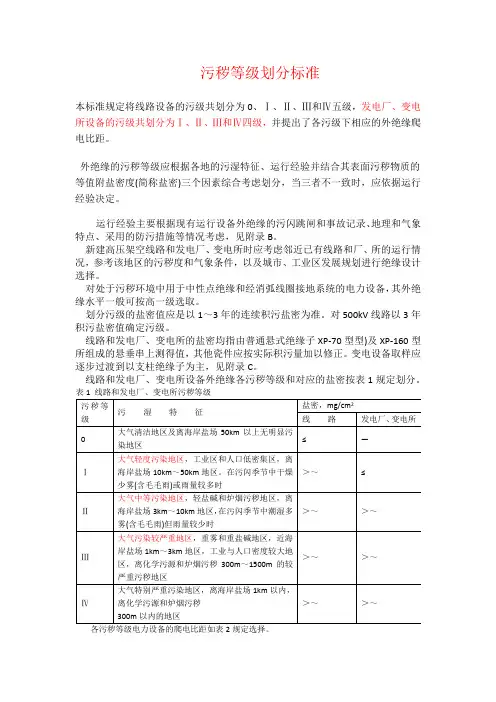

污秽等级划分标准
污秽等级划分标准本标准规定将线路设备的污级共划分为0、Ⅰ、Ⅱ、Ⅲ和Ⅳ五级，发电厂、变电所设备的污级共划分为Ⅰ、Ⅱ、Ⅲ和Ⅳ四级，并提出了各污级下相应的外绝缘爬电比距。
外绝缘的污秽等级应根据各地的污湿特征、运行经验并结合其表面污秽物质的等值附盐密度(简称盐密)三个因素综合考虑划分，当三者不一致时，应依据运行经验决定。
运行经验主要根据现有运行设备外绝缘的污闪跳闸和事故记录、地理和气象特点、采用的防污措施等情况考虑，见附录B。
新建高压架空线路和发电厂、变电所时应考虑邻近已有线路和厂、所的运行情况，参考该地区的污秽度和气象条件，以及城市、工业区发展规划进行绝缘设计选择。
对处于污秽环境中用于中性点绝缘和经消弧线圈接地系统的电力设备，其外绝缘水平一般可按高一级选取。
划分污级的盐密值应是以1～3年的连续积污盐密为准。
对500kV线路以3年积污盐密值确定污级。
线路和发电厂、变电所的盐密均指由普通悬式绝缘子XP-70型型)及XP-160型所组成的悬垂串上测得值，其他瓷件应按实际积污量加以修正。
变电设备取样应逐步过渡到以支柱绝缘子为主，见附录C。
线路和发电厂、变电所设备外绝缘各污秽等级和对应的盐密按表1规定划分。
表1 线路和发电厂、变电所污秽等级各污秽等级电力设备的爬电比距如表2规定选择。
表2 各污秽等级下的爬电比距分级数值注：①线路和发电厂、变电所爬电比距计算时取系统最高工作电压。
上表( )内数字为按额定电压计算值。
②计算各污级下的绝缘强度时仍用几何爬电距离。
由于绝缘子爬电距离的有效系数需根据大量的人工与自然污秽试验的结果确定，目前难以一一列出，见附录D。
③对电站设备0级(220kV及以下爬电比距为kV、330kV及以上爬电比距为kV)，目前保留作为过渡时期的污级。

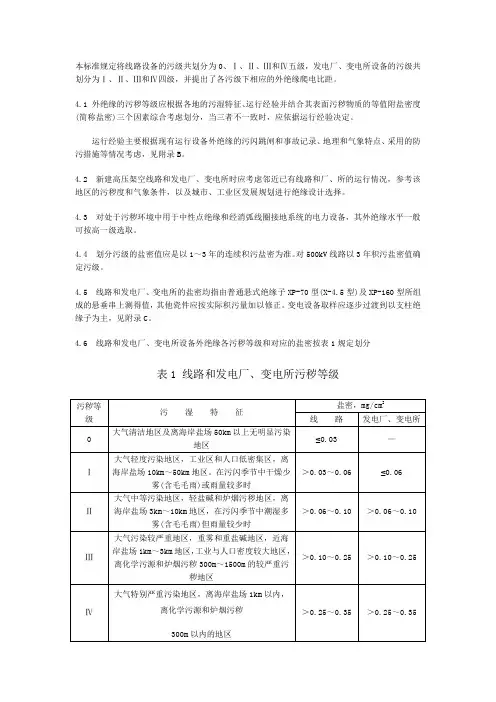

标准规线路设备的污级
本标准规定将线路设备的污级共划分为0、Ⅰ、Ⅱ、Ⅲ和Ⅳ五级，发电厂、变电所设备的污级共划分为Ⅰ、Ⅱ、Ⅲ和Ⅳ四级，并提出了各污级下相应的外绝缘爬电比距。
4.1 外绝缘的污秽等级应根据各地的污湿特征、运行经验并结合其表面污秽物质的等值附盐密度(简称盐密)三个因素综合考虑划分，当三者不一致时，应依据运行经验决定。
运行经验主要根据现有运行设备外绝缘的污闪跳闸和事故记录、地理和气象特点、采用的防污措施等情况考虑，见附录B。
4.2 新建高压架空线路和发电厂、变电所时应考虑邻近已有线路和厂、所的运行情况，参考该地区的污秽度和气象条件，以及城市、工业区发展规划进行绝缘设计选择。
4.3 对处于污秽环境中用于中性点绝缘和经消弧线圈接地系统的电力设备，其外绝缘水平一般可按高一级选取。
4.4 划分污级的盐密值应是以1～3年的连续积污盐密为准。
对500kV线路以3年积污盐密值确定污级。
4.5 线路和发电厂、变电所的盐密均指由普通悬式绝缘子XP-70型(X-4.5型)及XP-160型所组成的悬垂串上测得值，其他瓷件应按实际积污量加以修正。
变电设备取样应逐步过渡到以支柱绝缘子为主，见附录C。
4.6 线路和发电厂、变电所设备外绝缘各污秽等级和对应的盐密按表1规定划分表1 线路和发电厂、变电所污秽等级4.7 各污秽等级电力设备的爬电比距如表2规定选择。
表2 各污秽等级下的爬电比距分级数值注：①线路和发电厂、变电所爬电比距计算时取系统最高工作电压。
上表( )内数字为按额定电压计算值。
②计算各污级下的绝缘强度时仍用几何爬电距离。
由于绝缘子爬电距离的有效系数需根据大量的人工与自然污秽试验的结果确定，目前难以一一列出，见附录D。
③对电站设备0级(220kV及以下爬电比距为1.48cm/kV、330kV及以上爬电比距为1.55cm/kV)，目前保留作为过渡时期的污级。
电气防护等级说明【举报此文章】【推荐此文章】ZZY发表于 2008-10-18 21:59:20 标签(TAG)：防护等级电气防护电气防护等级说明（按照EN60529/IEC529）防护等级IP54，IP为标记字母，数字5为第一标记数字，4为第二标记数字。
污秽等级划分标准
污秽等级划分标准本标准规定将线路设备的污级共划分为O、I、U、川和W五级，发电厂、变电所设备的污级共划分为I、U、川和W四级，并提出了各污级下相应的外绝缘爬电比距。
4.1外绝缘的污秽等级应根据各地的污湿特征、运行经验并结合其表面污秽物质的等值附盐密度（简称盐密）三个因素综合考虑划分，当三者不一致时，应依据运行经验决定。
运行经验主要根据现有运行设备外绝缘的污闪跳闸和事故记录、地理和气象特点、采用的防污措施等情况考虑，见附录Bo4.2 新建高压架空线路和发电厂、变电所时应考虑邻近已有线路和厂、所的运行情况，参考该地区的污秽度和气象条件，以及城市、工业区发展规划进行绝缘设计选择。
4.3 对处于污秽环境中用于中性点绝缘和经消弧线圈接地系统的电力设备，其外绝缘水平一般可按高一级选取。
4.4 划分污级的盐密值应是以1〜3年的连续积污盐密为准。
对500kV线路以3 年积污盐密值确定污级。
4.5 线路和发电厂、变电所的盐密均指由普通悬式绝缘子XP-70型（X-4.5型）及XP-160型所组成的悬垂串上测得值，其他瓷件应按实际积污量加以修正。
变电设备取样应逐步过渡到以支柱绝缘子为主，见附录Co4.6 线路和发电厂、变电所设备外绝缘各污秽等级和对应的盐密按表1规定划分。
4.7 各污秽等级电力设备的爬电比距如表2规定选择。
①线路和发电厂、变电所爬电比距计算时取系统最高工作电压。
上表()内数字为按额定电压计算值。
②计算各污级下的绝缘强度时仍用几何爬电距离。
由于绝缘子爬电距离的有效系数需根据大量的人工与自然污秽试验的结果确定，目前难以一一列出，见附录Do③对电站设备0级（220kV及以下爬电比距为1.48cm/kV、330kV及以上爬电比距为1.55cm/kV），目前保留作为过渡时期的污级。
高压架空线路和发电厂、变电所环境污区分级与外绝缘选择标准
中华人民共和国行业标准高压架空线路和发电厂、变电所环境污区分级及外绝缘选择标准GB/T 16434-19961 引言：1.1 适用范围：1.1.1 本标准适用于额定电压3 500kV三相交流电力系统中架空线路和发电厂、变电所户外设备外绝缘。
此外绝缘包括瓷和玻璃绝缘，但不包括有机绝缘、半导体釉绝缘、还不包括避雷器以及敞开式断路器的断口绝缘。
1.1.2 本标准仅适用于设备安装高度海拔1000m及以下地区。
1.2 目的：本标准规定对处在自然污秽环境中的高压架空线路和发电厂、变电所设备的外绝缘划分相应的污秽等级，以及在各级污秽条件下的相应绝缘水平。
1.3 关于正常运行电压下的绝缘配合：本标准规定的设备外绝缘在各污级下的绝缘水平一般均应满足在正常运行电压下能长期耐受设备最高工作相电压。
2 引用标准：GB 311.1 83高压输变电设备的绝缘配合GB /T4585.2 91 交流系统用高压绝缘子人工污秽试验方法固体层法GB /T5582 93 高压电力设备外绝缘污秽等级JB/T5895 91 污秽条件下绝缘子的选用导则3 名词术语：3.1 爬电比距电力设备外绝缘的爬电距离对最高工作电压有效值之比。
3.2 名词术语除应符合本标准外，还应符合GB 2900.8-83《电工名词术语绝缘子》及JB/T5896 91《常用绝缘子术语》4 污秽等级的划分：本标准规定将线路设备的污级共划分为0、ⅠⅡⅢ和Ⅳ五级，发电厂、变电所设备的污级共划分为Ⅰ、Ⅱ、Ⅲ和Ⅳ四级，并提出了各污级下相应的外绝缘爬电比距。
4.1 外绝缘的污秽等级应根据各地的污湿特征、运行经验，并结合其表面污秽物质的等值附盐密度(简称盐密)三个因素综合考虑划分，当三者不一致时，应依据运行经验决定。
运行经验主要根据现有运行设备外绝缘的污闪跳闸和事故记录、地理和气象特点、采用的防污措施等情况考虑。
见参考件1。
4.2 新建高压架空线路和发电厂、变电所时应考虑邻近已有线路和厂、所的运行情况，参考该地区的污秽度和气象条件，以及城市、工业区发展规划进行绝缘设计选择。
污秽等级划分标准
污秽等级划分标准本标准规定将线路设备的污级共划分为0、Ⅰ、Ⅱ、Ⅲ和Ⅳ五级，发电厂、变电所设备的污级共划分为Ⅰ、Ⅱ、Ⅲ和Ⅳ四级，并提出了各污级下相应的外绝缘爬电比距。
4.1 外绝缘的污秽等级应根据各地的污湿特征、运行经验并结合其表面污秽物质的等值附盐密度(简称盐密)三个因素综合考虑划分，当三者不一致时，应依据运行经验决定。
运行经验主要根据现有运行设备外绝缘的污闪跳闸和事故记录、地理和气象特点、采用的防污措施等情况考虑,见附录B。
4.2 新建高压架空线路和发电厂、变电所时应考虑邻近已有线路和厂、所的运行情况，参考该地区的污秽度和气象条件,以及城市、工业区发展规划进行绝缘设计选择。
4.3 对处于污秽环境中用于中性点绝缘和经消弧线圈接地系统的电力设备，其外绝缘水平一般可按高一级选取。
4。
4 划分污级的盐密值应是以1～3年的连续积污盐密为准。
对500kV线路以3年积污盐密值确定污级。
4.5 线路和发电厂、变电所的盐密均指由普通悬式绝缘子XP-70型(X-4.5型）及XP—160型所组成的悬垂串上测得值，其他瓷件应按实际积污量加以修正。
变电设备取样应逐步过渡到以支柱绝缘子为主，见附录C.4。
6 线路和发电厂、变电所设备外绝缘各污秽等级和对应的盐密按表1规定划分.表1 线路和发电厂、变电所污秽等级4.7 各污秽等级电力设备的爬电比距如表2规定选择。
表2 各污秽等级下的爬电比距分级数值注:①线路和发电厂、变电所爬电比距计算时取系统最高工作电压。
上表（）内数字为按额定电压计算值。
②计算各污级下的绝缘强度时仍用几何爬电距离.由于绝缘子爬电距离的有效系数需根据大量的人工与自然污秽试验的结果确定，目前难以一一列出，见附录D。
③对电站设备0级(220kV及以下爬电比距为1。
48cm/kV、330kV及以上爬电比距为1。
55cm/kV），目前保留作为过渡时期的污级。
污秽等级划分标准
污秽等级划分标准本标准规定将线路设备的污级共划分为0、Ⅰ、Ⅱ、Ⅲ和Ⅳ五级，发电厂、变电所设备的污级共划分为Ⅰ、Ⅱ、Ⅲ和Ⅳ四级，并提出了各污级下相应的外绝缘爬电比距。
4.1 外绝缘的污秽等级应根据各地的污湿特征、运行经验并结合其表面污秽物质的等值附盐密度(简称盐密)三个因素综合考虑划分，当三者不一致时，应依据运行经验决定。
运行经验主要根据现有运行设备外绝缘的污闪跳闸和事故记录、地理和气象特点、采用的防污措施等情况考虑,见附录B。
4.2 新建高压架空线路和发电厂、变电所时应考虑邻近已有线路和厂、所的运行情况，参考该地区的污秽度和气象条件,以及城市、工业区发展规划进行绝缘设计选择。
4.3 对处于污秽环境中用于中性点绝缘和经消弧线圈接地系统的电力设备，其外绝缘水平一般可按高一级选取。
4。
4 划分污级的盐密值应是以1～3年的连续积污盐密为准。
对500kV线路以3年积污盐密值确定污级。
4.5 线路和发电厂、变电所的盐密均指由普通悬式绝缘子XP-70型(X-4.5型）及XP—160型所组成的悬垂串上测得值，其他瓷件应按实际积污量加以修正。
变电设备取样应逐步过渡到以支柱绝缘子为主，见附录C.4。
6 线路和发电厂、变电所设备外绝缘各污秽等级和对应的盐密按表1规定划分.表1 线路和发电厂、变电所污秽等级4.7 各污秽等级电力设备的爬电比距如表2规定选择。
表2 各污秽等级下的爬电比距分级数值注:①线路和发电厂、变电所爬电比距计算时取系统最高工作电压。
上表（）内数字为按额定电压计算值。
②计算各污级下的绝缘强度时仍用几何爬电距离.由于绝缘子爬电距离的有效系数需根据大量的人工与自然污秽试验的结果确定，目前难以一一列出，见附录D。
③对电站设备0级(220kV及以下爬电比距为1。
48cm/kV、330kV及以上爬电比距为1。
55cm/kV），目前保留作为过渡时期的污级。
电力系统污区分级与外绝缘选择标准
电力系统污区分级与外绝缘选择标准
电力系统污染分级是指划分电力系统污染的指标，用于评估电力系统
的污染程度，从而确定合适的外绝缘材料和设备的安装要求。
根据污染情况，把电力系统污染划分为A、B、C、D四个等级：。
A级：污染最轻，较低等级的绝缘材料可以满足绝缘要求。
B级：污染轻微，但超出A级污染程度，可采用轻微污染外绝缘材料。
C级：污染中度，污染程度超过B级，可使用中度污染外绝缘材料。
D级：污染最重，污染程度超过C级，必须采用高强度防污染外绝缘
材料。
在工程实践中，外绝缘选择必须根据电力系统污染的不同等级，采用
不同的绝缘材料，以保证绝缘抗污染性能，达到安全、可靠、经济的目的。
高压架空线路和发电厂、变电所环境污区分级与外绝缘选择标准
中华人民共和国行业标准高压架空线路和发电厂、变电所环境污区分级及外绝缘选择标准GB/T 16434-19961 引言：1.1 适用范围：1.1.1 本标准适用于额定电压3 500kV三相交流电力系统中架空线路和发电厂、变电所户外设备外绝缘。
此外绝缘包括瓷和玻璃绝缘，但不包括有机绝缘、半导体釉绝缘、还不包括避雷器以及敞开式断路器的断口绝缘。
1.1.2 本标准仅适用于设备安装高度海拔1000m及以下地区。
1.2 目的：本标准规定对处在自然污秽环境中的高压架空线路和发电厂、变电所设备的外绝缘划分相应的污秽等级，以及在各级污秽条件下的相应绝缘水平。
1.3 关于正常运行电压下的绝缘配合：本标准规定的设备外绝缘在各污级下的绝缘水平一般均应满足在正常运行电压下能长期耐受设备最高工作相电压。
2 引用标准：GB 311.1 83高压输变电设备的绝缘配合GB /T4585.2 91 交流系统用高压绝缘子人工污秽试验方法固体层法GB /T5582 93 高压电力设备外绝缘污秽等级JB/T5895 91 污秽条件下绝缘子的选用导则3 名词术语：3.1 爬电比距电力设备外绝缘的爬电距离对最高工作电压有效值之比。
3.2 名词术语除应符合本标准外，还应符合GB 2900.8-83《电工名词术语绝缘子》及JB/T5896 91《常用绝缘子术语》4 污秽等级的划分：本标准规定将线路设备的污级共划分为0、ⅠⅡⅢ和Ⅳ五级，发电厂、变电所设备的污级共划分为Ⅰ、Ⅱ、Ⅲ和Ⅳ四级，并提出了各污级下相应的外绝缘爬电比距。
4.1 外绝缘的污秽等级应根据各地的污湿特征、运行经验，并结合其表面污秽物质的等值附盐密度(简称盐密)三个因素综合考虑划分，当三者不一致时，应依据运行经验决定。
运行经验主要根据现有运行设备外绝缘的污闪跳闸和事故记录、地理和气象特点、采用的防污措施等情况考虑。
见参考件1。
4.2 新建高压架空线路和发电厂、变电所时应考虑邻近已有线路和厂、所的运行情况，参考该地区的污秽度和气象条件，以及城市、工业区发展规划进行绝缘设计选择。
污秽等级划分标准
污秽等级划分标准本标准规定将线路设备的污级共划分为0、Ⅰ、Ⅱ、Ⅲ和Ⅳ五级，发电厂、变电所设备的污级共划分为Ⅰ、Ⅱ、Ⅲ和Ⅳ四级，并提出了各污级下相应的外绝缘爬电比距。
4.1 外绝缘的污秽等级应根据各地的污湿特征、运行经验并结合其表面污秽物质的等值附盐密度(简称盐密)三个因素综合考虑划分，当三者不一致时，应依据运行经验决定。
运行经验主要根据现有运行设备外绝缘的污闪跳闸和事故记录、地理和气象特点、采用的防污措施等情况考虑,见附录B。
4.2 新建高压架空线路和发电厂、变电所时应考虑邻近已有线路和厂、所的运行情况，参考该地区的污秽度和气象条件,以及城市、工业区发展规划进行绝缘设计选择。
4.3 对处于污秽环境中用于中性点绝缘和经消弧线圈接地系统的电力设备，其外绝缘水平一般可按高一级选取。
4。
4 划分污级的盐密值应是以1～3年的连续积污盐密为准。
对500kV线路以3年积污盐密值确定污级。
4.5 线路和发电厂、变电所的盐密均指由普通悬式绝缘子XP-70型(X-4.5型）及XP—160型所组成的悬垂串上测得值，其他瓷件应按实际积污量加以修正。
变电设备取样应逐步过渡到以支柱绝缘子为主，见附录C.4。
6 线路和发电厂、变电所设备外绝缘各污秽等级和对应的盐密按表1规定划分.表1 线路和发电厂、变电所污秽等级4.7 各污秽等级电力设备的爬电比距如表2规定选择。
表2 各污秽等级下的爬电比距分级数值注:①线路和发电厂、变电所爬电比距计算时取系统最高工作电压。
上表（）内数字为按额定电压计算值。
②计算各污级下的绝缘强度时仍用几何爬电距离.由于绝缘子爬电距离的有效系数需根据大量的人工与自然污秽试验的结果确定，目前难以一一列出，见附录D。
③对电站设备0级(220kV及以下爬电比距为1。
48cm/kV、330kV及以上爬电比距为1。
55cm/kV），目前保留作为过渡时期的污级。
GB-T 5582-93 高压电力设备外绝缘污秽等级
高压电力设备外绝缘污秽等级中华人民共和国国家标准高压电力设备外绝缘污秽等级GB/T 5582-93代替GB 5582—85External insulation pollution classes of high-voltageelectric power equipments国家技术监督局1993-07-17 批准1994-02-01 实施本标准参照采用IEC 出版物报告815(1986)《污秽条件下绝缘子的选用导则》和标准507(1991—04)《交流系统用高压绝缘子的人工污秽试验》。
1 主题内容与适用范围本标准规定了电力设备户外外绝缘污秽等级、各级外绝缘人工污秽耐受值和爬电比距。
注：户内外绝缘污秽问题正在考虑中。
本标准适用于三相交流系统额定电压3～500kV 电力设备(线路和电站设备)户外外绝缘(以下简称外绝缘)。
此类设备包括：针式绝缘子，盘形悬式绝缘子，支柱绝缘子，套管和绝缘套等。
此外绝缘包括瓷和玻璃绝缘，但不包括有机绝缘、半导电釉绝缘、空气间隙和避雷器。
本标准仅适用于安装在海拔高度1000m 及以下地区的电力设备。
本标准是电力设备制造部门对产品进行设计和定型试验的依据，亦可供电力系统设计、施工和运行维护部门选择外绝缘时参考。
2 引用标准GB 311.1 高压输变电设备的绝缘配合GB 2900.8 电工名词术语绝缘子GB 4585.2 交流系统用高压绝缘子人工污秽试验方法固体层法JB/T 5896 常用绝缘子术语JB/T 5895 污秽地区绝缘子使用导则3 术语本标准所用术语除采用GB 2900.8 及JB/T 5896 的定义外，还补充下述术语。
3.1 爬电比距电力设备外绝缘的爬电距离与设备最高电压之比，单位为mm/kV。
注：设备最高电压见GB 311.1。
3.2 试验爬电比距额定电压不作为其规定特性的电力设备，如专为定型试验用的盘形绝缘子，短串的外绝缘公称爬电距离与人工污秽试验时施加的交流电压(方均根值)的3 倍之比，单位为mm/kV。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
国家电网公司<电力系统污区分级与外绝缘选择标准>实施意见
2006年12月27日，国家电网公司以国家电网生[2006]1203号文发出通知，颁发了《国家电网公司<电力系统污区分级与外绝缘选择标准>实施意见》。
通知提出，国家电网公司《电力系统污区分级与外绝缘选择标准》已于近日正式颁发，为确保该标准在公司电网规划、设计、设备选型、运行、检修和技改等工作中有效的贯彻落实，公司生产部在充分征求各网省公司意见的基础上，制定了《国家电网公司<电力系统污区分级与外绝缘选择标准>实施意见》，请各单位结合实际，认真贯彻执行。
其全文如下：
《国家电网公司《电力系统污区分级与外绝缘选择标准》实施意见》
输变电设备污闪事故严重威胁电网运行安全，是电力系统重点防范的主要事故之一。
科学地确定电网污区等级，合理选择设备的外绝缘配置水平是防止发生电网污闪事故的有效措施。
近几年电网运行情况表明，根据现行国家标准确定的设备外绝缘配置水平已不能适应当前电网污秽变化的实际状况。
为此，国家电网公司组织有关专家在开展科研、借鉴国内外经验和广泛征求意见的基础上，形成了国家电网公司《电力系统污区分级与外绝缘选择标准》(以下简称本标准)，以进一步规范电网污秽等级划分，科学选择设备外绝缘配置，从而全面提高电网的防污闪能力。
为确保本标准得以正确理解和有效贯彻，提出以下实施意
见：
一、本标准的适用范围
本标准是国家电网公司的企业标准，适用于公司所属跨区电网、各区域电网和省(自治区、直辖市)电网(含公司所属发电厂升压站)。
公司系统各单位在开展电网规划、设计选型、运行、检修和技改等工作中均应执行本标准。
二、对并网设备的要求
鉴于电力系统设备外绝缘配置水平的统一性，根据国家电监会《发电厂并两运行管理规定》和技术监督管理的有关要求，凡并入公司所属电网的发电厂、高压用户的设备外绝缘选择也应按照所并入电网的污区等级选择设备外绝缘配置o
三、本标准与GB／T16434—1996的关系
由于本标准对设备外绝缘配置的要求高于GB／T16434—1996《高压架空线路和发电厂、变电所环境污区分级及外绝缘选择标准》中所作的规定，各单位应及时组织对本单位现行防污闪管理和技术的有关规定、制度、标准进行修订。
四、2007年主要工作安排
1．2007年1～3月，公司生产部以区域电网公司为单位组织完成本标准的首轮宣贯和培训。
各单位应有计划地安排对电网规划、设计、建设、运行、检修、试研院等人员进行本标准的宣贯和培训。
主要内容包
括基本知识、污秽度测试、污区等级划分、外绝缘选择、污区图绘制及防污阏管理的有关规定。
2．2007年3月底，各单位按照现场污秽度监测布点的要求，结合原有监测点，对监测点进行修正和调整，完善监测档案。
3．2007年9月底，各单位完成新版污区分布图的绘制工作。
4．在新版污区分布图绘制完成之前，各单位应按照资产管理关系，在已有污秽测试数据、污区分级情况及运行经验的基础上，迅速组织制订所辖电网设备外绝缘配置的临时规定，指导输变电工程设计和设备改造等工作。
5．对不满足本标准中外绝缘配置标准要求的输变电设备，各单位应按轻重缓急制订合理的整改技术措施，并优先在技改、大修计划中予以安排。
五、现场污秽度的确定原则
1．现场污秽等级由现场等值盐密和灰密两参数(兼顾污秽不均匀分布影响)、运行经验和污湿特征确定。
2．对绝缘子现场污秽度的测量一般应在绝缘子连续积污3。
5年(未经人工清扫)，绝缘子表面积污达到或接近饱和情况下进行。
3．现场污秽度测试应包括现场等值盐密、灰密的测试和绝缘子上下表面污秽不均匀度(即上表面对下表面等值盐密之比)的测试。
4．对于已获得现场污秽度数据的地区，对等值盐密、灰密的比值若在本标准范围内，直接引用本标准；若在本标准范围之外，应提出修正值。
5．对于仅获得少量现场污秽度数据的地区，应对现场等值盐密与年度等值盐密的比值进行比对校验，提出修正值。
6．尚未开展现场污秽度测试研究与工作的地区，对于普通型绝缘子和双伞型绝缘子，推荐其现场等值盐密分别采用年度等值盐密的1．8倍和1．6倍。
7．在不带电绝缘子串上获得的现场污秽度数据，换算为带电绝缘子串的现场污秽度时，带电修正系数可暂取1．1～1．5 。
六、污区分布图的绘制与修订
1．原则上，新版污区分布图的绘制应以数字化地图方式进行。
2．绘制电网污区分布图时，以各地(市)供电公司为基本绘制单位，根据现场污秽度等级绘制本地区污区分布图。
各省电力公司的污区分布图应在所辖各地(市)供电公司污区分布图的基础上综合绘制。
各区域电网公司污区分布图应在所辖各省电力公司污区分布图的基础上综合绘制。
3．各网省公司应每年对污区分布图进行一次局部修订，每三年对污区分布图进行一次全面修订。
同时，各单位可根据污秽重大变化情况对污区分布图进行及时修订。
七、绝缘子的选择原则
1．对于新建输电线路，轻污区(b级)使用普通瓷或玻璃绝缘子(接近上限值时可使用防污绝缘子)，也可使用复合绝缘子；中等污区(c级)宜使用复合绝缘子或自洁性良好的防污绝缘子(其结构形式亦可采用V型或倒v型串)；重污区(d级)和非常重污区(e级)宜使用复合绝缘子(结构形式为I型或v型、倒V型串)。
2．对于新建工程的敞开式变电设备，当制造商难以提供更大爬距的绝缘子时，可以采用复合支柱和复合空心绝缘子，也可采用较小爬距(如低一级)绝缘子涂覆防污闪涂料作为有效设计；特别是对于空心绝缘子，切不可因盲目追求大爬距而牺牲伞间距。
八、关于清扫周期
1．对不符合本标准外绝缘配置要求的输变电设备，必须按现有运行规程规定的清扫周期进行绝缘子清扫。
2．对符合本标准外绝缘配置要求的输变电设备，应采用年污秽度(或年等值盐密)指导清扫的方式进行现场维护工作。
年污秽度的监测与本标准中规定的现场污秽度测量要求不同，应在每年污闪季节来临前进行。
3．随着运行经验的积累，各单位可逐步延长输变电设备外绝缘盼清扫周期，最终实现状态清扫或免清扫。
