基于C51单片机的8×8 LED点阵屏汉字显示

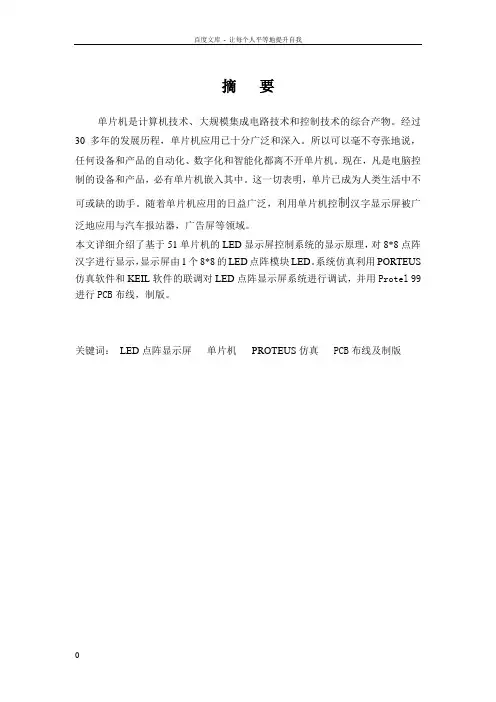

8X8_LED点阵显示的设计
摘要单片机是计算机技术、大规模集成电路技术和控制技术的综合产物。
经过30多年的发展历程，单片机应用已十分广泛和深入。
所以可以毫不夸张地说，任何设备和产品的自动化、数字化和智能化都离不开单片机。
现在，凡是电脑控制的设备和产品，必有单片机嵌入其中。
这一切表明，单片已成为人类生活中不可或缺的助手。
随着单片机应用的日益广泛，利用单片机控制汉字显示屏被广泛地应用与汽车报站器，广告屏等领域。
本文详细介绍了基于51单片机的LED显示屏控制系统的显示原理，对8*8点阵汉字进行显示，显示屏由1个8*8的LED点阵模块LED。
系统仿真利用PORTEUS 仿真软件和KEIL软件的联调对LED点阵显示屏系统进行调试，并用Protel 99进行PCB布线，制版。
关键词：LED点阵显示屏单片机PROTEUS仿真PCB布线及制版目录第1章系统概述设计任务及目的 (3)第2章系统硬件设计与分析电源电路 (4)复位电路 (4)主体电路 (5)硬件电路连线 (5)显示部分 (5)第3章单片机的配置及简介单片机介绍 (7)单片机系统设计 (9)单片机的发展趋势 (10)第4章系统软件设计数字的编码 (11)字母的编码 (12)程序流程图 (14)完整程序 (15)第5章有关软件的介绍PROTE电路设计及PCB图制作 (18)Keil C51 介绍及使用 (19)烧录器的简介及调试 (20)第6章结束语 (21)参考文献 (21)附图一原理图 (22)附图二PCB图 (23)第1章系统概述LED点阵显示系统中各模块的显示方式有静态和动态显示两种。
静态显示原理简单、控制方便，但硬件接线复杂，在实际应用中一般采用动态显示方式，动态显示采用扫描的方式工作，由峰值较大的窄脉冲驱动，从上到下逐次不断地对显示屏的各行进行选通，同时又向各列送出表示图形或文字信息的脉冲信号，反复循环以上操作，就可显示各种图形或文字信息。
本文将介绍一种采用单片机AT89S51进行控制的8*8LED点阵。
基于C51单片机的8×8 LED点阵屏汉字显示资料

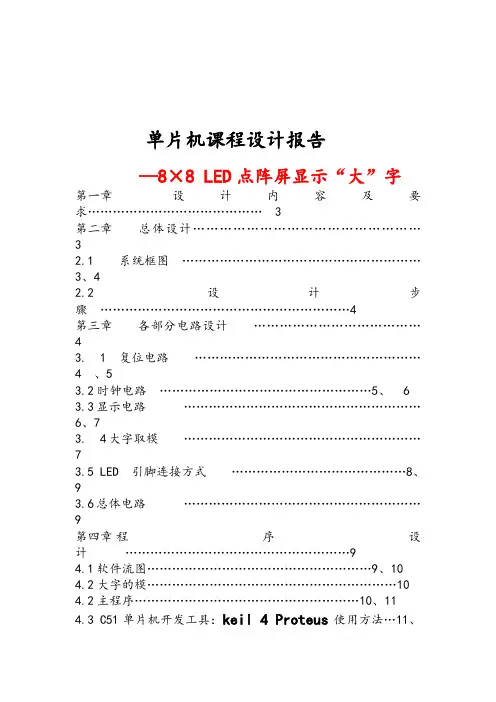

单片机课程设计报告—8×8 LED点阵屏显示“大”字第一章设计内容及要求 (3)第二章总体设计 (3)2.1 系统框图.........................................................3、4 2.2 设计步骤 (4)第三章各部分电路设计 (4)3. 1 复位电路………………………………………………4 、5 3.2时钟电路……………………………………………5、 63.3显示电路.........................................................6、7 3. 4大字取模 (7)3.5 LED 引脚连接方式..........................................8、9 3.6总体电路 (9)第四章程序设计 (9)4.1软件流图......................................................9、10 4.2大字的模 (10)4.2主程序......................................................10、11 4.3 C51单片机开发工具：keil 4 Proteus使用方法...11、16 第五章仿真结果 (16)第六章总结与体会................................................17、18 第七章参考文献 (18)附录程序清单……………………………………………19、20基于C51单片机的8×8 LED点阵屏汉字显示一设计要求1、设计一个8*8点阵LED电子显示屏2、要求在目测条件下LED显示屏各点亮度均匀、充足，可静态显示一个大字。
二总体方案设计2.1系统框图根据设计要求与设计方案，硬件电路的设计框图如图1所示。
硬件电路结构由8个部分组成：时钟电路、复位电路、按键接口电路、电源电路、点阵显示阳极电路、点阵显示阴极电路和8*8点阵显示电路。
基于51单片机的LED8X8点阵设计
毕业设计报告题目基于51单片机点阵设计姓名学校班级学号专业指导教师完成时间摘要LED点阵显示屏是一种简单的汉字显示器，具有价廉、易于控制、使用寿命长等特点，可广泛应用于各种公共场合，如车站、码头、银行、学校、火车、公共汽车显示等。
现在大街小巷随处可见，所以研究LED点阵屏显得格外重要。
点阵 LED 显示屏作为一种现代电子媒体，具有灵活的显示面积可任意分割和拼装、高亮度、长寿命、数字化、实时性等特点，应用非常广泛。
目录目录第一章系统设计方案 (3)1.1系统方案 (3)第二章电路硬件设计 (4)2.1 单片机介绍 (4)2.2晶振时钟电路 (6)2.3复位电路 (6)2.4 按键模块 (7)2.5 点阵模块 (7)2.6 下载模块 (7)2.7 电源模块 (8)软件设计 (9)结论 (9)附录：原理图 (10)第一章系统设计方案1.1系统方案本设计由单片机最小系统，按键模块，点阵模块，下载接口，电源电路组成。
单片机最小由主控MCU，复位，晶振时钟组成，按键模块由8个独立按键组成，该系统完成了单片机控制数据输出到点阵模块。
RP1为P0口的上拉电阻。
按键设置功能，单片机数把据发送给点阵，显示出来。
第二章电路硬件设计2.1 单片机介绍本设计采用的是AT89C52单片机, AT89C52是一种可编程可擦除，低电压，8位微处理器。
1.电源引脚：Vcc （40脚）：电源端，接+5V电源。
Vss(Gnd) （20脚）：接地端，接+5V电源地端2. 外接晶体引脚：XTAL1和XTAL289C52内部有一个振荡器和时钟产生电路。
XTAL1（19脚）：片内振荡电路反相放大器输入XTAL2（18脚）：片内振荡电路反相放大器输出当采用内部时钟时,片外连接石英晶体和微调电容，产生原始的振荡脉冲信号。
采用外部时钟时, XTAL1输入外部时钟脉冲信号, XTAL2悬空.3. 控制信号引脚：RST、ALE、PSEN、EARST (9脚) : 复位信号输入端，高电平有效。

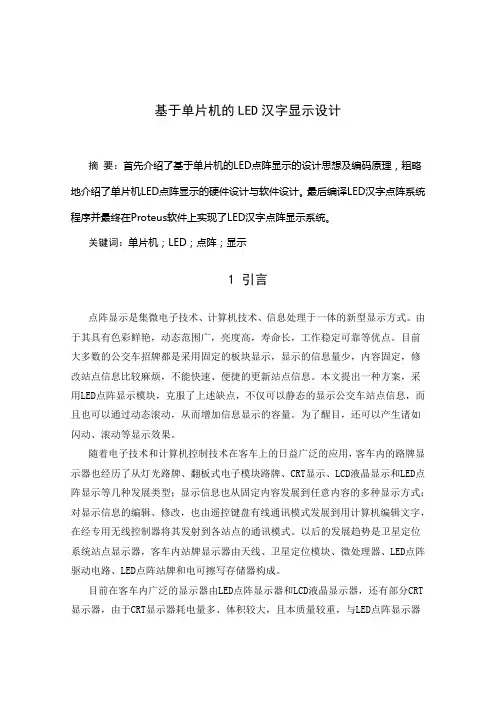

学年论文--基于单片机的LED汉字显示设计
基于单片机的LED汉字显示设计摘要：首先介绍了基于单片机的LED点阵显示的设计思想及编码原理，粗略地介绍了单片机LED点阵显示的硬件设计与软件设计。
最后编译LED汉字点阵系统程序并最终在Proteus软件上实现了LED汉字点阵显示系统。
关键词：单片机；LED；点阵；显示1 引言点阵显示是集微电子技术、计算机技术、信息处理于一体的新型显示方式。
由于其具有色彩鲜艳，动态范围广，亮度高，寿命长，工作稳定可靠等优点。
目前大多数的公交车招牌都是采用固定的板块显示，显示的信息量少，内容固定，修改站点信息比较麻烦，不能快速、便捷的更新站点信息。
本文提出一种方案，采用LED点阵显示模块，克服了上述缺点，不仅可以静态的显示公交车站点信息，而且也可以通过动态滚动，从而增加信息显示的容量。
为了醒目，还可以产生诸如闪动、滚动等显示效果。
随着电子技术和计算机控制技术在客车上的日益广泛的应用，客车内的路牌显示器也经历了从灯光路牌、翻板式电子模块路牌、CRT显示、LCD液晶显示和LED点阵显示等几种发展类型；显示信息也从固定内容发展到任意内容的多种显示方式；对显示信息的编辑、修改，也由遥控键盘有线通讯模式发展到用计算机编辑文字，在经专用无线控制器将其发射到各站点的通讯模式。
以后的发展趋势是卫星定位系统站点显示器，客车内站牌显示器由天线、卫星定位模块、微处理器、LED点阵驱动电路、LED点阵站牌和电可擦写存储器构成。
目前在客车内广泛的显示器由LED点阵显示器和LCD液晶显示器，还有部分CRT 显示器，由于CRT显示器耗电量多、体积较大，且本质量较重，与LED点阵显示器和LCD液晶显示器相比，已处于下风，目前LED和LCD显示器成为现代人们选择之一，它们各有优缺点。
LCD液晶显示器具有图像清晰、体积小、功耗低等优点，但它的成本高、亮度低、寿命短、可视距离和角度很有限。
而LED显示屏具有亮度高、故障低、能耗少、使用寿命长、显示内容多样、显示方式丰富等优点。

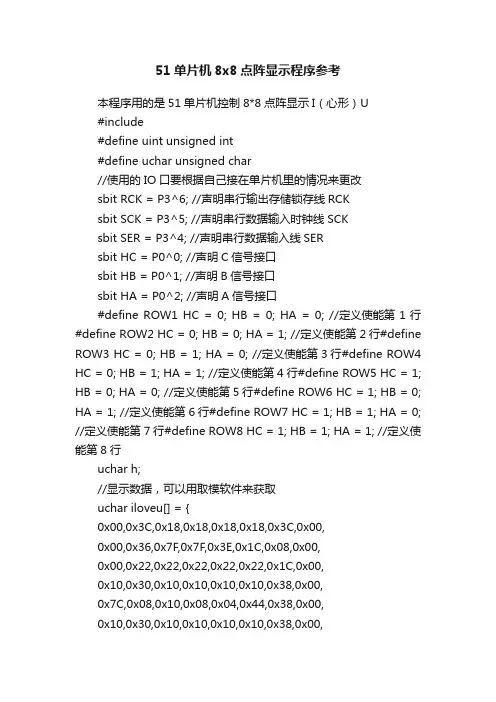

51单片机8x8点阵显示程序参考
51单片机8x8点阵显示程序参考本程序用的是51单片机控制8*8点阵显示I（心形）U#include#define uint unsigned int#define uchar unsigned char//使用的IO口要根据自己接在单片机里的情况来更改sbit RCK = P3^6; //声明串行输出存储锁存线RCKsbit SCK = P3^5; //声明串行数据输入时钟线SCKsbit SER = P3^4; //声明串行数据输入线SERsbit HC = P0^0; //声明C信号接口sbit HB = P0^1; //声明B信号接口sbit HA = P0^2; //声明A信号接口#define ROW1 HC = 0; HB = 0; HA = 0; //定义使能第1行#define ROW2 HC = 0; HB = 0; HA = 1; //定义使能第2行#define ROW3 HC = 0; HB = 1; HA = 0; //定义使能第3行#define ROW4 HC = 0; HB = 1; HA = 1; //定义使能第4行#define ROW5 HC = 1; HB = 0; HA = 0; //定义使能第5行#define ROW6 HC = 1; HB = 0; HA = 1; //定义使能第6行#define ROW7 HC = 1; HB = 1; HA = 0; //定义使能第7行#define ROW8 HC = 1; HB = 1; HA = 1; //定义使能第8行uchar h;//显示数据，可以用取模软件来获取uchar iloveu[] = {0x00,0x3C,0x18,0x18,0x18,0x18,0x3C,0x00,0x00,0x36,0x7F,0x7F,0x3E,0x1C,0x08,0x00,0x00,0x22,0x22,0x22,0x22,0x22,0x1C,0x00,0x10,0x30,0x10,0x10,0x10,0x10,0x38,0x00,0x7C,0x08,0x10,0x08,0x04,0x44,0x38,0x00,0x10,0x30,0x10,0x10,0x10,0x10,0x38,0x00,0x08,0x18,0x28,0x48,0x7C,0x08,0x08,0x00};void delay(uint z) //延时函数，单位ms{uint i, j;for(i = z; i > 0; i--)for(j = 110; j > 0; j--);}void ROW() //行驱动函数switch(h){case 0: ROW1;break;case 1: ROW2;break;case 2: ROW3;break;case 3: ROW4;break;case 4: ROW5;break;case 5: ROW6;break;case 6: ROW7;break;case 7: ROW8;break;}RCK = 1; //595输出存储器锁存移位寄存器中的状态值RCK = 0; //595输出存储器状态保持}void in_data(uchar n) //数据打入74HC595函数{uchar x,y;y = n;for(x = 8; x > 0; x--){if(y&0x01)//特别注意先打入的是高位对应第8列，最后打入低位对应第1列SER = 1;elseSER = 0;y = y>>1;//对应先高位后对位应往右移位数据SCK = 0; //时钟接低，准备下一次读取数据SCK = 1; //595芯片读取数据}}void main(void){uchar m, in[56], n;RCK = 0; //清零锁存线SCK = 0; //清零时钟线for(h = 0; h < 56; h++)in[h] = iloveu[h]; //赋值运算，保护原始数据while(1) {for(m = 18; m> 0; m--){for(h = 0; h < 8; h++){in_data(in[h]);ROW();delay(1);}}//左移for(h = 0; h < 8; h++){if(in[h]&0x80)m = 1; //预先保存第一位数据elsem = 0;for(n = 0; n < 6; n++){if(in[h+8*n+8]&0x80) //没有改变in[h+8]的值in[h+8*n] = (in[h+8*n]<<1) + 1; //循环左移思想elsein[h+8*n] <<= 1; //第一位数据丢失了}if(m)in[h+8*n] = (in[h+8*n]<<1) + 1; //循环左移思想elsein[h+8*n] <<= 1;}}}。
基于C51单片机的8×8 LED点阵屏汉字显示
单片机课程设计报告—8×8 LED点阵屏显示“大”字第一章设计内容及要求 (3)第二章总体设计 (3)2.1 系统框图…………………………………………………3、42.2 设计步骤 (4)第三章各部分电路设计 (4)3. 1 复位电路………………………………………………4 、53.2时钟电路……………………………………………5、 6 3.3显示电路…………………………………………………6、73. 4大字取模…………………………………………………73.5 LED 引脚连接方式……………………………………8、93.6总体电路 (9)第四章程序设计 (9)4.1软件流图......................................................9、10 4.2大字的模 (10)4.2主程序………………………………………………10、11 4.3 C51单片机开发工具：keil 4 Proteus使用方法…11、16第五章仿真结果 (16)第六章总结与体会................................................17、18 第七章参考文献 (18)附录程序清单……………………………………………19、20基于C51单片机的8×8 LED点阵屏汉字显示一设计要求1、设计一个8*8点阵LED电子显示屏2、要求在目测条件下LED显示屏各点亮度均匀、充足，可静态显示一个大字。
二总体方案设计2.1系统框图根据设计要求与设计方案，硬件电路的设计框图如图1所示。
硬件电路结构由8个部分组成：时钟电路、复位电路、按键接口电路、电源电路、点阵显示阳极电路、点阵显示阴极电路和8*8点阵显示电路。
2.2设计步骤根据设计要求，初步确定设计方案如下： 1. 选择STC89C52单片机（晶振频率为f=12MHZ）作为整个系统的核心器件，对整个系统进行总体控制，发送并时时处理系统信息。
51单片机88点阵LED显示的原理及程序
51单片机8＊8点阵LED显示原理及程序更多在8X8点阵LED上显示柱形，让其先从左到右平滑移动三次，其次从右到左平滑移动三次，再次从上到下平滑移动三次，最后从下到上平滑移动三次，如此循环下去。
1．程序设计内容8X8点阵LED工作原理说明:8X8点阵共需要64个发光二极管组成，且每个发光二极管是放置在行线和列线的交叉点上，当对应的某一列置1电平，某一行置0电平，则相应的二极管就亮；因此要实现一根柱形的亮法，如图49所示，对应的一列为一根竖柱，或者对应的一行为一根横柱，因此实现柱的亮的方法如下所述：一根竖柱：对应的列置1，而行则采用扫描的方法来实现。
一根横柱：对应的行置0，而列则采用扫描的方法来实现。
2．硬件电路3．汇编源程序ORG 00HSTART: NOPMOV R3,#3LOP2: MOV R4,#8MOV R2,#0LOP1: MOV P1,#0FFHMOV DPTR,#TABAMOV A,R2MOVC A,@A+DPTR MOV P3,AINC R2LCALL DELAY DJNZ R4,LOP1 DJNZ R3,LOP2MOV R3,#3LOP4: MOV R4,#8 MOV R2,#7LOP3: MOV P1,#0FFH MOV DPTR,#TABA MOV A,R2MOVC A,@A+DPTR MOV P3,ADEC R2LCALL DELAY DJNZ R4,LOP3 DJNZ R3,LOP4MOV R3,#3LOP6: MOV R4,#8 MOV R2,#0LOP5: MOV P3,#00H MOV DPTR,#TABB MOV A,R2MOVC A,@A+DPTR MOV P1,AINC R2LCALL DELAY DJNZ R4,LOP5 DJNZ R3,LOP6 MOV R3,#3LOP8: MOV R4,#8 MOV R2,#7LOP7: MOV P3,#00H MOV DPTR,#TABB MOV A,R2MOVC A,@A+DPTR MOV P1,ADEC R2LCALL DELAYDJNZ R4,LOP7DJNZ R3,LOP8LJMP STARTDELAY: MOV R5,#10D2: MOV R6,#20D1: MOV R7,#248DJNZ R7,$DJNZ R6,D1DJNZ R5,D2RETTABA: DB 0FEH,0FDH,0FBH,0F7H,0EFH,0DFH,0BFH,07FH TABB: DB 01H,02H,04H,08H,10H,20H,40H,80HEND4．C51语言源程序#include <AT89X52.H>unsigned CHAR code taba[]={0xfe,0xfd,0xfb,0xf7,0xef,0xdf,0xbf,0x7f}; unsigned CHAR code tabb[]={0x01,0x02,0x04,0x08,0x10,0x20,0x40,0x80};void DELAY(void){unsigned CHAR i,j;for(i=10;i>0;i--)for(j=248;j>0;j--);}void DELAY1(void){unsigned CHAR i,j,k;for(k=10;k>0;k--)for(i=20;i>0;i--)for(j=248;j>0;j--);}void main(void){unsigned CHAR i,j;while(1){for(j=0;j<3;j++)//FROM left to right 3 time {for(i=0;i<8;i++){P3=taba[i];P1=0xff;DELAY1();}}for(j=0;j<3;j++)//FROM right to left 3 time{for(i=0;i<8;i++){P3=taba[7-i];P1=0xff;DELAY1();}}for(j=0;j<3;j++)//FROM top to bottom 3 time {for(i=0;i<8;i++){P3=0x00;P1=tabb[7-i];DELAY1();}}for(j=0;j<3;j++)//FROM bottom to top 3 time {for(i=0;i<8;i++){P3=0x00;P1=tabb[i];DELAY1();}}}}。
基于单片机的8X8 LCD汉字显示器的课程设计
中北大学课 程 设 计 说 明 书学生姓名： 学 号： 学 专 题 院： 业： 目： 中北大学信息商务学院电子信息工程 专业综合实践之硬件部分：基于单片机的汉字点阵系统的设计指导教师：张敏娟职称:讲师2013年 元 月 6 日I中北大学课程设计任务书2012/13 学年第 一 学期学 专院： 业：中北大学信息商务学院 电子信息工程学 生 姓 名： 学 号： 课程设计题目： 专业综合实践之硬件部分：基于单片机的汉字点阵系统的设计起 迄 日 期： 课程设计地点： 指 导 教 师： 系 主 任：2013 年 1 月 7 日～2013 年 1 月 18 日无损楼 201，510 张敏娟 王浩全下达任务书日期:II2013 年 1 月 6 日课 程 设 计 任 务 书1．设计目的：基于 C51 单片机，完成 LCD 汉字点阵系统的设计。
使学生将掌握的硬件理论知 识与实践结合，提高学生的科研、综合创新能力。
2．设计内容和要求（包括原始数据、技术参数、条件、设计要求等） ：任务要求： 1、 掌握和熟悉单片机系统的开发环境 KEIL C51 和相应的软件； 2、 采用 80C51 单片机和 LCD 点阵显示模块实现组合点阵显示； 3、 具有显示内容自动更新功能，完成对任意存储信息完整显示。
5、基于实验箱对系统进行仿真和程序调试； 6、基于 PROTEL99 或 altium deisigner 绘制系统的原理图和制版图。
3．设计工作任务及工作量的要求〔包括课程设计计算说明书(论文)、图纸、 实物样品等〕 ：系统的硬件原理图和制版图； 基于实验箱调试成功的系统软件程序和界面； 设计说明书III课 程 设 计 任 务 书4．主要参考文献：［1］潘松，黄继业.EDA 技术实用教程.-3 版.-北京:科学出版社,2006 综合电子设计与 实践，王振红，清华大学出版社，2008 年 9 月第 2 版; ［2］曾繁泰，陈美金.VHDL 程序设计.北京：清华大学出版社，2000； ［3］褚振勇，翁木云.FPGA 设计及应用.西安：西安电子科技大学出版社，2002 [4] 综合电子设计与实践王振红清华大学出版社 2008 年 9 月第 2 版; [5] EDA 实用技术及应用刘艳萍国防工业出版社 2006 年第 1 版 [6] 基于 QuartusII 的 FPGA/CPLD 数字系统设计实例张丽敏电子工业出版社 2007 [7] CPLD/FPGA 常用模块与综合系统设计实例精讲罗苑棠电子工业出版社 2007。
【免费下载】基于51单片机的8乘8LED点阵显示屏的设计
基于单片机的8*8LED点阵显示屏的设计随着单片机在各个领域的广泛应用，许多用单片机作控制驱动LED显示屏也应运产生。
本系统设计使用单片机MCS-51控制扫描方法实现LED点阵显示器的字符的显示，介绍了用单片机进行显示系统开发的方法，单片机软件、硬件调试技术，还有点阵显示驱动扩展的一般方法。
1.引言1.1 研究的目的、意义LED因其体积小，耗电量低，亮度及环保等优点而被广泛应用于公共场所的大屏显示上，LED点阵大屏可应用于户外广告，交通导航，大厅公告，比赛的多媒体实时显示等领域。
本设计作品的用途正是在于实现大屏显示的核心功能，即汉字的显示，可实际应用于简单的显示系统中，如简单的排队叫号显示屏，电梯显示屏等。
通过此次设计将单片机软硬件结合起来对程序进行编辑，校验，锻炼实践能力和理论联系实际的能力。
1.2 本设计所要做的工作为了完成该设计实现，经过考虑论证，决定分为以下几个阶段进行：(1)对课题进行全面的分析，明确系统要实现的功能，大致了解要解决的问题，制定总的设计方案；(2)根据论证设计硬件系统并画出电路图，并根据电路图在面包板上连接电路图；(3)在硬件的基础上设计软件程序；(4)利用仿真器编译软件程序，进行调试仿真；(5)把调试成功的程序利用烧入器烧入到芯片中去；(6)把固化好程序的芯片插入到实际应用系统，投入到实际使用。
2．系统设计方案2.1系统构成框图3．硬件电路设计3.1 主要器件介绍3.1.1 LED点阵LED点阵显示屏采用1个8*8共64个象素的点阵，通过LED点阵资料判断出该点阵的引脚分布，如图3.1所示。
8*8的LED点阵为单色共阳模块，单点的工作电压为正向(Vf)=1.8v,正向电流(if)=8-10MA。
静态点亮器件时(64点全亮)总电流为640mA。
总电压为1.8v,总功率为1.15w.动态时取决于扫描频率(1/8或1/16秒),单点瞬间电流可达80-160mA。
图3.1点阵LED扫描法介绍点阵LED一般采用扫描式显示，实际运用分为三种方式：(1)点扫描(2)行扫描(3)列扫描若使用第一种方式，其扫描频率必须大于16*64=1024HZ，周期小于1MS即可。
单片机课程设计报告 8乘以8点阵 汉字显示
一、设计题目点阵式汉字LED显示屏的制作使用了64个高亮度发光管，组成了8行8列的发光点阵。
制作了一个轮流显示。
二、课程设计目的为了进一步巩固学习的理论知识，增强学生对所学知识的实际应用能力和运用所学的知识解决实际问题的能力，开始为期两周的单片机课程设计。
通过实训使学生在巩固所学知识的基础之上具有初步的单片机系统设计与应用能力。
单片机课程设计的目的是培养学生综合设计的能力，训练学生灵活应用所学知识，独立完成问题分析、总体设计和编程实现等软硬件开发全过程的综合实践能力。
巩固、深化学生的理论知识，提高编程水平，并在此过程中培养他们严谨的科学态度和良好的学习作风。
为今后学习其他计算机课程打下基础。
课程设计为学生提供了一个既动手又动脑，独立实践的机会，将书本上的理论知识和工作、生产实际有机结合起来，从而锻炼学生分析问题、解决实际问题的能力，提高学生的编程能力和创新意识。
本课题实训目的：（1）掌握驱动LED8×8点阵模块显示电路的原理（2）掌握8×8点阵组成一个轮换显示汉字及取字模块软件的使用方法三、课程设计要求在处理题目时，要求从分析题目的需求入手，设计硬件电路图，编制上机程序和上机调试等若干步骤完成题目，最终写出完整的课程设计与程序分析报告。
前期准备工作完备与否直接影响到后续上机调试工作的效果。
四、课程设计内容功能说明本程序执行将字型“江海学院”轮流显示实现本功能所使用的电路如图4.1所示图4.1 电路图流程图如图4.2所示图4.2流程图8×8点阵显示如图4.3所示图4.3 8×8点阵显示本设计采用了A T89C51单片机作控制器,12MHz晶振, 8×8点阵共需要64个发光二极管组成，当接高电平的时候则相应的二极管就亮。
先开始清屏100MS，置码指针初值设置每个字的停留时间，每个字8个码,存入R0,然后扫描输出,再扫描下一个,输出到P2，再取下一个码，扫描1MS，八个码完，如果不完就循环到扫描输出，下一步每个字的码时间是否到了不到就从每个字八个码开始循环，下一步8个字48个码是否完成，如果没有完成就从每个字停留时间。
基于51单片机的8乘8LED点阵显示屏的设计
基于51单⽚机的8乘8LED点阵显⽰屏的设计基于单⽚机的8*8LED点阵显⽰屏的设计随着单⽚机在各个领域的⼴泛应⽤，许多⽤单⽚机作控制驱动LED显⽰屏也应运产⽣。
本系统设计使⽤单⽚机MCS-51控制扫描⽅法实现LED点阵显⽰器的字符的显⽰，介绍了⽤单⽚机进⾏显⽰系统开发的⽅法，单⽚机软件、硬件调试技术，还有点阵显⽰驱动扩展的⼀般⽅法。
1.引⾔1.1 研究的⽬的、意义LED因其体积⼩，耗电量低，亮度及环保等优点⽽被⼴泛应⽤于公共场所的⼤屏显⽰上，LED点阵⼤屏可应⽤于户外⼴告，交通导航，⼤厅公告，⽐赛的多媒体实时显⽰等领域。
本设计作品的⽤途正是在于实现⼤屏显⽰的核⼼功能，即汉字的显⽰，可实际应⽤于简单的显⽰系统中，如简单的排队叫号显⽰屏，电梯显⽰屏等。
通过此次设计将单⽚机软硬件结合起来对程序进⾏编辑，校验，锻炼实践能⼒和理论联系实际的能⼒。
1.2 本设计所要做的⼯作为了完成该设计实现，经过考虑论证，决定分为以下⼏个阶段进⾏：(1)对课题进⾏全⾯的分析，明确系统要实现的功能，⼤致了解要解决的问题，制定总的设计⽅案；(2)根据论证设计硬件系统并画出电路图，并根据电路图在⾯包板上连接电路图；(3)在硬件的基础上设计软件程序；(4)利⽤仿真器编译软件程序，进⾏调试仿真；(5)把调试成功的程序利⽤烧⼊器烧⼊到芯⽚中去；(6)把固化好程序的芯⽚插⼊到实际应⽤系统，投⼊到实际使⽤。
2．系统设计⽅案2.1系统构成框图3．硬件电路设计3.1 主要器件介绍3.1.1 LED点阵LED点阵显⽰屏采⽤1个8*8共64个象素的点阵，通过LED点阵资料判断出该点阵的引脚分布，如图3.1所⽰。
8*8的LED点阵为单⾊共阳模块，单点的⼯作电压为正向(Vf)=1.8v,正向电流(if)=8-10MA。
静态点亮器件时(64点全亮)总电流为640mA。
总电压为1.8v,总功率为1.15w.动态时取决于扫描频率(1/8或1/16秒),单点瞬间电流可达80-160mA。
51单片机8＊8点阵LED显示原理及程序
51单片机8＊8点阵LED显示原理及程序更多发布时间：2008年8月16日在8X8点阵LED上显示柱形，让其先从左到右平滑移动三次，其次从右到左平滑移动三次，再次从上到下平滑移动三次，最后从下到上平滑移动三次，如此循环下去。
1．程序设计内容8X8点阵LED工作原理说明:8X8点阵共需要64个发光二极管组成，且每个发光二极管是放置在行线和列线的交叉点上，当对应的某一列置1电平，某一行置0电平，则相应的二极管就亮；因此要实现一根柱形的亮法，如图49所示，对应的一列为一根竖柱，或者对应的一行为一根横柱，因此实现柱的亮的方法如下所述：一根竖柱：对应的列置1，而行则采用扫描的方法来实现。
一根横柱：对应的行置0，而列则采用扫描的方法来实现。
2．硬件电路3．汇编源程序ORG 00HSTART: NOPMOV R3,#3LOP2: MOV R4,#8MOV R2,#0LOP1: MOV P1,#0FFHMOV DPTR,#TABAMOV A,R2MOVC A,@A+DPTR MOV P3,AINC R2LCALL DELAY DJNZ R4,LOP1 DJNZ R3,LOP2MOV R3,#3LOP4: MOV R4,#8 MOV R2,#7LOP3: MOV P1,#0FFH MOV DPTR,#TABA MOV A,R2MOVC A,@A+DPTR MOV P3,ADEC R2LCALL DELAY DJNZ R4,LOP3 DJNZ R3,LOP4MOV R3,#3LOP6: MOV R4,#8 MOV R2,#0LOP5: MOV P3,#00H MOV DPTR,#TABB MOV A,R2MOVC A,@A+DPTR MOV P1,AINC R2LCALL DELAY DJNZ R4,LOP5 DJNZ R3,LOP6 MOV R3,#3LOP8: MOV R4,#8 MOV R2,#7LOP7: MOV P3,#00H MOV DPTR,#TABB MOV A,R2MOVC A,@A+DPTR MOV P1,ADEC R2LCALL DELAYDJNZ R4,LOP7DJNZ R3,LOP8LJMP STARTDELAY: MOV R5,#10D2: MOV R6,#20D1: MOV R7,#248DJNZ R7,$DJNZ R6,D1DJNZ R5,D2RETTABA: DB 0FEH,0FDH,0FBH,0F7H,0EFH,0DFH,0BFH,07FH TABB: DB 01H,02H,04H,08H,10H,20H,40H,80HEND4．C51语言源程序#include <AT89X52.H>unsigned CHAR code taba[]={0xfe,0xfd,0xfb,0xf7,0xef,0xdf,0xbf,0x7f}; unsigned CHAR code tabb[]={0x01,0x02,0x04,0x08,0x10,0x20,0x40,0x80};void DELAY(void){unsigned CHAR i,j;for(i=10;i>0;i--)for(j=248;j>0;j--);}void DELAY1(void){unsigned CHAR i,j,k;for(k=10;k>0;k--)for(i=20;i>0;i--)for(j=248;j>0;j--);}void main(void){unsigned CHAR i,j;while(1){for(j=0;j<3;j++)//FROM left to right 3 time {for(i=0;i<8;i++){P3=taba[i];P1=0xff;DELAY1();}}for(j=0;j<3;j++)//FROM right to left 3 time{for(i=0;i<8;i++){P3=taba[7-i];P1=0xff;DELAY1();}}for(j=0;j<3;j++)//FROM top to bottom 3 time {for(i=0;i<8;i++){P3=0x00;P1=tabb[7-i];DELAY1();}}for(j=0;j<3;j++)//FROM bottom to top 3 time {for(i=0;i<8;i++){P3=0x00;P1=tabb[i];DELAY1();}}}}。

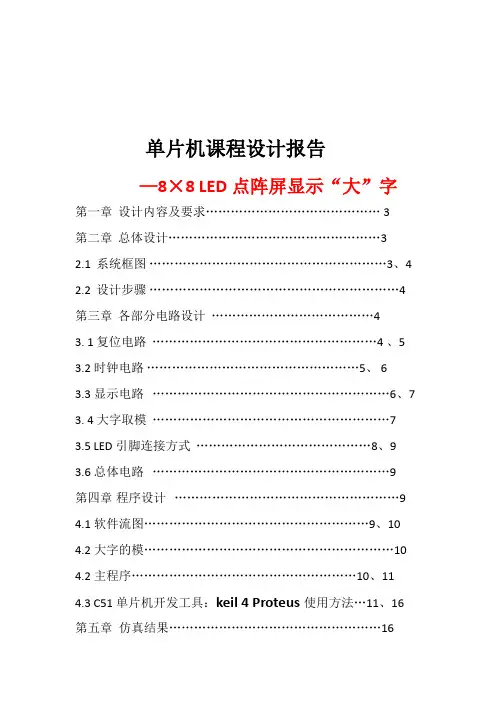

基于C51单片机的8×8 LED点阵屏汉字显示资料
单片机课程设计报告—8×8 LED点阵屏显示“大”字第一章设计内容及要求 (3)第二章总体设计 (3)2.1 系统框图.........................................................3、4 2.2 设计步骤 (4)第三章各部分电路设计 (4)3. 1 复位电路………………………………………………4 、5 3.2时钟电路……………………………………………5、 63.3显示电路.........................................................6、7 3. 4大字取模 (7)3.5 LED 引脚连接方式..........................................8、9 3.6总体电路 (9)第四章程序设计 (9)4.1软件流图......................................................9、10 4.2大字的模 (10)4.2主程序......................................................10、11 4.3 C51单片机开发工具：keil 4 Proteus使用方法...11、16 第五章仿真结果 (16)第六章总结与体会................................................17、18 第七章参考文献 (18)附录程序清单……………………………………………19、20基于C51单片机的8×8 LED点阵屏汉字显示一设计要求1、设计一个8*8点阵LED电子显示屏2、要求在目测条件下LED显示屏各点亮度均匀、充足，可静态显示一个大字。
二总体方案设计2.1系统框图根据设计要求与设计方案，硬件电路的设计框图如图1所示。
硬件电路结构由8个部分组成：时钟电路、复位电路、按键接口电路、电源电路、点阵显示阳极电路、点阵显示阴极电路和8*8点阵显示电路。
基于单片机的8×8LED字幕显示设计概述
第一章方案选择及总体设计1.1 方案确定1.1.1 功能要求1、采用STC-52单片机作为微处理器。
2、设计一个8×8点阵LED数码字符显示器。
3、在目测条件下LED显示屏各点亮度均匀、充足、稳定、清晰无串扰。
4、动态显示“0——9”几个字符。
1.2.2 方案确定采用ST89C52单片机作为微处理器，将共阳极二极管用共阴型接法连接成8×8点阵LED数码字符阵列，通过程序控制，采用动态显示，建立字符库“0——9”。
1.2 器件选择微处理器采用ST89C52系列单片机，ST89C52单片机是这几年在我国非常流行的单片机，是一种带4K字节闪烁可编程可擦除只读存储器（FPEROM—Flash Programmable and Erasable Read Only Memory）高性能单片机，可擦除只读存储器可以反复擦除100次，具有低功耗、高性能的特点。
第二章控制系统设计2.1 控制系统硬件设计2.1.1整体模块设计本设计行、列驱动电路，显示器电路，运用单片机的智能化，系统的将每个功能电路模块连接在一起，总体结构设计如图1所示。
图1 硬件系统框图此次需要实现的功能是利用一个ST89C52，一个8×8LED点阵，动态显示“0——9”10个字，采用PC上位机驱动显示电路。
2.1.2 单片机最小系统设计ST89C52单片机最小系统电路由复位电路、晶振电路两部分组成。
2.1.2.1 晶振电路设计ST89C52单片机芯片内部设有一个由反向放大器构成的振荡器，XTAL1和XTAL2分别为振荡电路的的输入端和输出端，时钟可有内部或外部生成，在XTAL1和XTAL2引脚上外接定时元件，内部振荡电路就会产生自激振荡。
系统采用的定时元件为石英晶体和电容组成的并联谐振回路。
晶振频率采用12MHZ，C1、C2的电容值取30pF，电容的大小起频率微调的作用。
晶振电路图如图所示。
XTAL1XTAL2图2 晶振电路图2.1.2.2 复位电路设计 ST89C52单片机在启动运行时或者出现死机时需要复位，使CPU 以及其他功能部件处于一个确定的初始状态，并从这个状态开始工作。
基于单片机的8×8LED字幕显示设计
第一章方案选择及总体设计1.1方案确定1.1.1功能要求、采用STC-52单片机作为微处理器。
12、设计一个8× 8点阵LED数码字符显示器。
3、在目测条件下LED显示屏各点亮度均匀、充足、稳定、清晰无串扰。
4、动态显示“ 0——9”几个字符。
1.2.2方案确定采用ST89C52单片机作为微处理器，将共阳极二极管用共阴型接法连接成8× 8点阵LED数码字符阵列，通过程序控制，采用动态显示，建立字符库“0——9”。
1.2器件选择微处理器采用ST89C52系列单片机，ST89C52单片机是这几年在我国非常流行的单片机，是一种带4K字节闪烁可编程可擦除只读存储器(FPEROMFIaSh PrOgrammabIe and EraSabIe Read Only MemOry )高性能单片机，可擦除只读存储器可以反复擦除100次，具有低功耗、高性能的特点。
第二章控制系统设计2.1控制系统硬件设计2.1.1整体模块设计本设计行、列驱动电路，显示器电路，运用单片机的智能化，系统的将每个功能电路模块连接在一起，总体结构设计如图1所示。
图1硬件系统框图此次需要实现的功能是利用一个ST89C52 —个8× 8LED点阵，动态显示“0 ——9” 10个字，采用PC上位机驱动显示电路。
2.1.2单片机最小系统设计ST89C52单片机最小系统电路由复位电路、晶振电路两部分组成。
2.1.2.1 晶振电路设计ST89C52单片机芯片内部设有一个由反向放大器构成的振荡器，XTAL1和XTAL2分别为振荡电路的的输入端和输出端，时钟可有内部或外部生成，在XTAL1 和XTAL2引脚上外接定时元件，内部振荡电路就会产生自激振荡。
系统采用的定时元件为石英晶体和电容组成的并联谐振回路。
晶振频率采用12MHZ C1、C2的电容值取30pF,电容的大小起频率微调的作用。
晶振电路图如图所示。
VCC AT89C51 S5 RST VCC AT89C51 VCCVCC二 C510MF/25VRST10MF/25RSTR94.7KR2 4.7KVSSVSS图3上电复位电路图 图4按键电平复位电路图复位电路工作原理:C1---- ------------- 1 XTAL1 30pF ~L X112MHZC2---- ------------- O XTAL2 30pF图2晶振电路图2.1.2.2 复位电路设计ST89C52单片机在启动运行时或者出现死机时需要复位，使CPU 以及其他功能部件处于一个确定的初始状态，并从这个状态开始工作。
用51单片机实现在88 LED点阵上显示汉字“中”
用51单片机实现在8*8 LED点阵上显示汉字“中”1．实验任务用汇编语言利用51单片机在8*8 LED点阵上显示单个汉字“中”2．硬件电路连线图把“单片机系统”区域中的P0端口与P2端口分别用8芯排芯连接到“8*8LED点阵模块”的端口上，如下图所示。
3．8*8 LED点阵工作原理8*8 LED点阵结构如下图所示8*8 LED点阵共由64个发光二极管组成，且每个发光二极管是放置在行线和列线的交叉点上，要使某一个二极管发光，只需该二极管对应的列输入‘0’，其他列输入‘1’，该二极管对应的行输入‘1’，其他行输入‘0’。
本次采用逐列扫描的方式，即P2口输出列码决定哪一列能亮，P0口输出行码决定列上哪些LED亮，能亮的列从左向右扫描完8列即显示出一帧完整的图像，因为单片机扫描速度很快，人的视觉有暂停现象，所以看见的就是一个字了。
4．汇编程序ORG 0000HLJMP L0ORG 0050HL0: MOV P0,#00HMOV P2,#7FHMOV P0,#0HMOV P0,#00HMOV P2,#0BFHMOV P0,#10HMOV P0,#00HMOV P2,#0DFHMOV P0,#7CHMOV P0,#00HMOV P2,#0EFHMOV P0,#54HMOV P0,#00HMOV P2,#0F7HMOV P0,#7CHMOV P0,#00HMOV P2,#0FBHMOV P0,#10HMOV P0,#00HMOV P2,#0FDHMOV P0,#10HMOV P0,#00HMOV P2,#0FEHMOV P0,#10HLJMP L0END5 . 执行结果。
51单片机8X8点阵滚动显示 - C51源代码
51单片机8X8点阵滚动显示- C51源代码51单片机8X8点阵滚动显示- C51源代码/*--------------------------------------------------------------*///LED8*8滚动显示//列扫描，低电平有效/*--------------------------------------------------------------*///包含头文件#include <reg52.h>#include "74HC595.H"/*--------------------------------------------------------------*///全局变量定义unsigned char i;unsigned int m,n;/*--------------------------------------------------------------*///代码库#define num sizeof(table) //代码长度unsigned char codeaa[]={0xfe,0xfd,0xfb,0xf7,0xef,0xdf,0xbf,0x7f}; unsigned char code table[]= {//取模方式阴码列扫描逆向0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,/*" ",0*/0x00,0x7F,0x7F,0x39,0x6F,0x46,0x00,0x00,/*"R",1 */0x00,0x41,0x7F,0x7F,0x41,0x00,0x00,0x00,/*"I",2 */0x00,0x3E,0x7F,0x41,0x63,0x22,0x00,0x00,/*"C",3 */0x00,0x7F,0x7F,0x08,0x7F,0x7F,0x00,0x00,/*"H",4 */0x00,0x7F,0x7F,0x06,0x7F,0x7F,0x00,0x00,/*"M",5 */0x00,0x3E,0x7F,0x41,0x63,0x22,0x00,0x00,/*"C",6 */0x00,0x3F,0x7F,0x40,0x7F,0x3F,0x00,0x00,/*"U",7 */0x00,0x36,0x7F,0x49,0x7F,0x36,0x00,0x00,/*"8",9 */0x00,0x63,0x7F,0x1C,0x7F,0x63,0x00,0x00,/*"X",1 0*/1*/0x00,0x01,0x7F,0x7F,0x01,0x01,0x00,0x00,/*"T",1 3*/0x00,0x7F,0x7F,0x49,0x49,0x41,0x00,0x00,/*"E",1 4*/0x00,0x26,0x6F,0x49,0x7B,0x32,0x00,0x00,/*"S",1 5*/0x00,0x01,0x7F,0x7F,0x01,0x01,0x00,0x00,/*"T",1 6*/0x00,0x7F,0x7F,0x39,0x6F,0x46,0x00,0x00,/*"R",1 8*/0x00,0x61,0x79,0x5D,0x4F,0x43,0x00,0x00,/*"Z",1 9*/0x00,0x08,0x08,0x08,0x08,0x08,0x00,0x00,/*"-",2 0*/0x00,0x62,0x73,0x59,0x4F,0x46,0x00,0x00,/*"2",2 1*/0x00,0x3E,0x7F,0x41,0x7F,0x3E,0x00,0x00,/*"0",2 2*/0x00,0x3E,0x7F,0x41,0x7F,0x3E,0x00,0x00,/*"0",2 3*/4*/0x00,0x7F,0x7F,0x41,0x7F,0x3E,0x00,0x00,/*"D",2 6*/0x00,0x7F,0x7F,0x49,0x49,0x41,0x00,0x00,/*"E",2 7*/0x00,0x7F,0x7F,0x06,0x7F,0x7F,0x00,0x00,/*"M",2 8*/0x00,0x7F,0x7F,0x41,0x7F,0x7F,0x00,0x00,/*"O",2 9*/0x00,0x26,0x6F,0x49,0x7B,0x32,0x00,0x00,/*"S",3 1*/0x03,0x07,0x7C,0x7C,0x07,0x03,0x00,0x00,/*"Y",3 2*/0x00,0x26,0x6F,0x49,0x7B,0x32,0x00,0x00,/*"S",3 3*/0x00,0x01,0x7F,0x7F,0x01,0x01,0x00,0x00,/*"T",3 4*/0x00,0x7F,0x7F,0x49,0x49,0x41,0x00,0x00,/*"E",3 5*/0x00,0x7F,0x7F,0x06,0x7F,0x7F,0x00,0x00,/*"M",3 6*/0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,/*" ",37*/};/*--------------------------------------------------------------*///显示函数void Display(void){Ser_IN((aa[i])); //列扫描数据Ser_IN(table[i + n]); //查表取出行扫描数据Par_OUT(); //输出显示i++; if(i == 8) i = 0; //循环扫描m++; if(m == 500) {m = 0; n++;} //滚动速度控制if(n == num-7) n = 0; //循环显示}/*--------------------------------------------------------------*///定时器初始化void T0_init(void){TMOD = 0xf8;TH0 = 0xcc; //5000usTL0 = 0x00;IE = 0x82;TR0 = 1;}/*--------------------------------------------------------------*///定时器中断服务void T0_intservice(void) interrupt 1 using 0 {TH0 = 0xf8;TL0 = 0xcc;Display();}/*--------------------------------------------------------------*///主函数void main (void){T0_init();while(1);}74HC595.H//Note: 74HC595驱动// __ __//Note: MR 主复位接电源正极, OE 使能端,输出有效接电源负极/*--------------------------------------------* /#ifndef __74HC595_H__#define __74HC595_H__/*--------------------------------------------* /sbit SD = P1^4; //串行数据输入sbit ST_CK = P1^5; //存储寄存器时钟输入sbit SH_CK = P1^6; //移位寄存器时钟输入/*--------------------------------------------*///数码管断码和位码的定义//unsigned char codeseg[]={0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90,0x88,0x83,0xc6,0xa1,0x86,0x8e,0x00,0x ff};//0 1 2 3 4 5 6 7 8 9 a b c d e f 8 无//unsigned char codepos[]={0x01,0x02,0x04,0x08,0x10,0x20,0x40,0x80};//1 2 3 4 5 6 7 8/*--------------------------------------------* ///函数声明void Ser_IN(unsigned char Data); //串行数据输入void Par_OUT(void); //串行数据输出//void Ser_Par(unsigned char Data); //串行输入,并行输出/*--------------------------------------------* ///串行数据输入void Ser_IN(unsigned char Data)unsigned char i;for(i = 0; i < 8; i++){SH_CK = 0; //CLOCK_MAX=100MHzSD = Data & 0x80;Data <<= 1;SH_CK = 1;}}/*--------------------------------------------* ///并行数据输出void Par_OUT(void){ST_CK = 0;ST_CK = 1;}/*--------------------------------------------* ///串行输入,并行输出/*void Ser_Par(unsigned char Data){Ser_IN(Data);Par_OUT();}*//*--------------------------------------------* /#endif网站统计Powered by Tiki Wiki CMS Groupware | Theme: Fivealive - Lemon。
8×8LED点阵显示汉字
8×8LED点阵显示汉字————————————————————————————————作者：————————————————————————————————日期：第1章 8×8LED点阵显示汉字的研究背景及目的要求1.1 8×8LED点阵显示汉字的研究背景点阵LED 显示器是把一些LED 组合在同一个包装中，常见的规格有5×7，8×8，16×16 等几种。
通常,若要显示阿拉伯数字、英文字母、特殊符号等，则可采用5×7 的点阵即可够用，若要显示中文字，则需要 4 片8×8 的点阵组成16×16 的点阵显示器才能显示一个中文字。
LED 电子显示屏是利用发光二极管点阵模块或像素单元组成的平面式显示屏幕。
它是集微电子技术、光电子技术、计算机技术、信息处理技术于一体的显示系统，是目前国际上极为先进的显示媒体。
由于它具有发光效率高、使用寿命长、组态灵活、色彩丰富、工作性能稳定以及对室内室外环境适应能力强等优点而日渐成为显示媒体中的佼佼者. 在我国改革开放之后,特别是进入90 年代国民经济高速增长，对公众场合发布信息的需求日益强烈，LED 显示屏的出现正好适应了这一市场形势，因而在LED 显示屏的设计制造技术与应用水平上都得到了迅速的提高，生产也得到了迅速的发展，并逐步形成产业，成为光电子行业的新兴产业领域。
LED 显示屏经历了从单色、双色图文显示屏，到图像显示屏的发展过程。
随着信息产业的高速发展,LED 显示屏作为信息传播的一种重要手段成为现代信息化社会的一个闪亮标志。
近年LED 显示屏已广泛应用于室内、外需要进行服务内容和服务宗旨宣传的公众场所如银行、营业部、车站、机场、港口、体育场馆等信息的发布,政府机关政策、政令，各类市场行情信息的发部和宣传等。
汉字显示方式是先根据所需要的汉字提取汉字点阵,将点阵文件存入ROM,形成新的汉字编码。
