安全阀型号识别代码和压力等级

安全阀压力等级范围

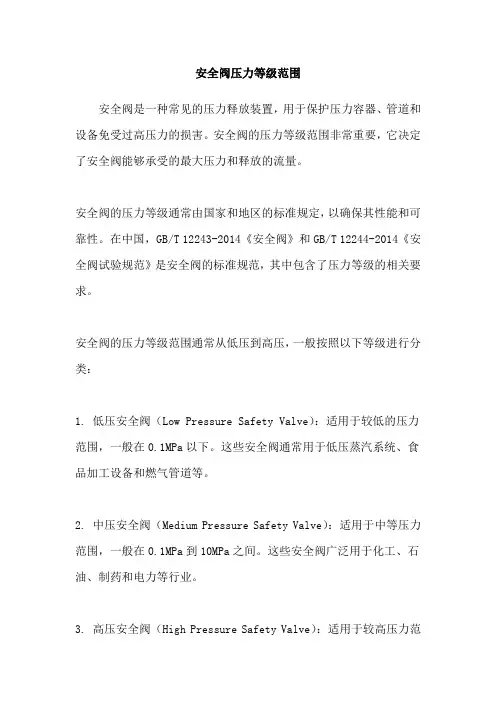

安全阀压力等级范围安全阀是一种常见的压力释放装置，用于保护压力容器、管道和设备免受过高压力的损害。

安全阀的压力等级范围非常重要，它决定了安全阀能够承受的最大压力和释放的流量。

安全阀的压力等级通常由国家和地区的标准规定，以确保其性能和可靠性。

在中国，GB/T 12243-2014《安全阀》和GB/T 12244-2014《安全阀试验规范》是安全阀的标准规范，其中包含了压力等级的相关要求。

安全阀的压力等级范围通常从低压到高压，一般按照以下等级进行分类：1. 低压安全阀（Low Pressure Safety Valve）：适用于较低的压力范围，一般在0.1MPa以下。

这些安全阀通常用于低压蒸汽系统、食品加工设备和燃气管道等。

2. 中压安全阀（Medium Pressure Safety Valve）：适用于中等压力范围，一般在0.1MPa到10MPa之间。

这些安全阀广泛用于化工、石油、制药和电力等行业。

3. 高压安全阀（High Pressure Safety Valve）：适用于较高压力范围，一般在10MPa以上。

这些安全阀主要用于石油化工、核电站和高压蒸汽锅炉等领域。

安全阀的压力等级范围还可以根据不同的标准进行进一步细分。

例如，根据中国标准GB/T 12243-2014，低压安全阀的压力等级范围为0.01MPa到2.5MPa，中压安全阀的压力等级范围为2.5MPa到16MPa，高压安全阀的压力等级范围为16MPa以上。

选择适当的安全阀压力等级非常重要，以确保安全阀在正常运行和紧急情况下的可靠性和性能。

因此，在安装和选择安全阀时，需要仔细参考相关标准和规范，并结合实际工作条件和系统要求进行评估和选择。

同时，定期检查和维护安全阀也是确保其正常运行和安全性能的关键。

安全阀型号符号意义【最新资料】

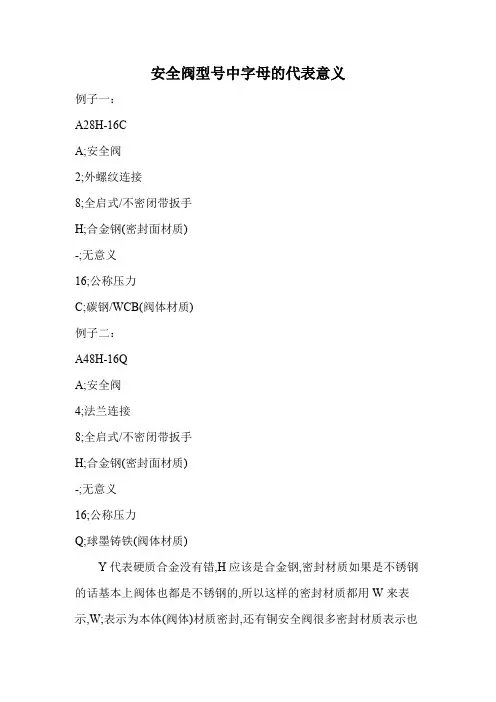

安全阀型号中字母的代表意义例子一：A28H-16CA;安全阀2;外螺纹连接8;全启式/不密闭带扳手H;合金钢(密封面材质)-;无意义16;公称压力C;碳钢/WCB(阀体材质)例子二：A48H-16QA;安全阀4;法兰连接8;全启式/不密闭带扳手H;合金钢(密封面材质)-;无意义16;公称压力Q;球墨铸铁(阀体材质)Y代表硬质合金没有错,H应该是合金钢,密封材质如果是不锈钢的话基本上阀体也都是不锈钢的,所以这样的密封材质都用W来表示,W;表示为本体(阀体)材质密封,还有铜安全阀很多密封材质表示也是W,比如铜安全阀型号A27W-10T和不锈钢安全阀型号A21W-16P,这两个型里的密封面材质表示都是W,但是材质就不一样了,一个表示是铜,一个表示是不锈钢,这个可以在型号里最后一个表示阀体材质的字母中看出来,T表示为铜合金,P表示为不锈钢,还有R也是表示为不锈钢注:阀门的密封面或衬里材料代号如下:T:铜合金H:合金钢D:渗氮钢P:渗硼钢Y:硬质合金B:巴比特合金SM:石墨X:橡胶J:衬胶N:尼龙塑料F:氟塑料(四氟)W:阀体直接加工(本体材质)安全阀型号,安全阀型号意义,安全阀型号说明一、安全阀型号编制方法二、安全阀连接形式代号连接形式代号连接形式代号内螺纹 1 对夹7外螺纹 2 卡箍8法兰 4 卡套9焊接 6三、安全阀结构形式代号结构形式代号弹簧封闭带散热片全启式0微启式 1全启式 2 带扳手全启式 4不封闭双弹簧微启式 3全启式8微启式7 带控制机构全启式 6杠杆单杠杆全启式 2角形微启式 5 双杠杆全启式 4 先导式9四、阀座密封面材料代号阀座密封面材料代号阀座密封面材料代号铜合金T 渗氨钢 D橡胶X 渗硼钢P尼龙塑料N 硬质合金Y 合金钢耐酸或不锈钢H 阀体本体加工W 锡基轴承合金（巴氏合金） B注：当阀座和阀办密封面材料不同时，用低硬度材料代号。

五、安全阀公称压力代号公称压力代号用阿拉伯数字表示，其数值是以兆帕（MPa）为单位的公称压力值的10倍。

安全阀型号符号意义

安全阀型号符号意义安全阀型号中字母的代表意义例子一：A28H-16CA;安全阀2;外螺纹连接8;全启式/不密闭带扳手H;合金钢(密封面材质)-;无意义16;公称压力C;碳钢/WCB(阀体材质)例子二：A48H-16QA;安全阀4;法兰连接8;全启式/不密闭带扳手H;合金钢(密封面材质)-;无意义16;公称压力Q;球墨铸铁(阀体材质)Y代表硬质合金没有错,H应该是合金钢,密封材质如果是不锈钢的话基本上阀体也都是不锈钢的,所以这样的密封材质都用W来表示,W;表示为本体(阀体)材质密封,还有铜安全阀很多密封材质表示也是W,比如铜安全阀型号A27W-10T和不锈钢安全阀型号A21W-16P,这两个型里的密封面材质表示都是W,但是材质就不一样了,一个表示是铜,一个表示是不锈钢,这个可以在型号里最后一个表示阀体材质的字母中看出来,T表示为铜合金,P表示为不锈钢,还有R也是表示为不锈钢注:阀门的密封面或衬里材料代号如下:T:铜合金H:合金钢D:渗氮钢P:渗硼钢Y:硬质合金B:巴比特合金SM:石墨X:橡胶J:衬胶N:尼龙塑料F:氟塑料(四氟)W:阀体直接加工(本体材质)安全阀型号,安全阀型号意义,安全阀型号说明一、安全阀型号编制方法二、安全阀连接形式代号连接形式代号连接形式代号内螺纹 1 对夹7外螺纹 2 卡箍8法兰 4 卡套9焊接 6三、安全阀结构形式代号结构形式代号弹簧封闭带散热片全启式0微启式 1全启式 2 带扳手全启式 4四、阀座密封面材料代号注：当阀座和阀办密封面材料不同时，用低硬度材料代号。

五、安全阀公称压力代号公称压力代号用阿拉伯数字表示，其数值是以兆帕（MPa）为单位的公称压力值的10倍。

当标注工作温度和工作压力时，工作压力须用P标志并在P字的右下角附加介质最高温度数字，该数字是以10除介质最高温度数值所得的整数。

如：工作温度为540℃，工作压力为10MPa的阀门，其代号为P54100。

六、安全阀阀体材料代号注：PN≤1.6MPa的灰铸铁阀体和PN≥2.5MPa的碳素钢阀体，省略本代号。

安全阀型号符号意义

安全阀型号中字母的代表意义例子一：A28H-16CA;安全阀2;外螺纹连接8;全启式/不密闭带扳手H;合金钢(密封面材质)-;无意义16;公称压力C;碳钢/WCB(阀体材质)例子二：A48H-16QA;安全阀4;法兰连接8;全启式/不密闭带扳手H;合金钢(密封面材质)-;无意义16;公称压力Q;球墨铸铁(阀体材质)Y代表硬质合金没有错,H应该是合金钢,密封材质如果是不锈钢的话基本上阀体也都是不锈钢的,所以这样的密封材质都用W来表示,W;表示为本体(阀体)材质密封,还有铜安全阀很多密封材质表示也是W,比如铜安全阀型号A27W-10T和不锈钢安全阀型号A21W-16P,这两个型里的密封面材质表示都是W,但是材质就不一样了,一个表示是铜,一个表示是不锈钢,这个可以在型号里最后一个表示阀体材质的字母中看出来,T表示为铜合金,P表示为不锈钢,还有R也是表示为不锈钢!!!注:阀门的密封面或衬里材料代号如下:T:铜合金H:合金钢D:渗氮钢P:渗硼钢Y:硬质合金B:巴比特合金SM:石墨X:橡胶J:衬胶N:尼龙塑料F:氟塑料(四氟)W:阀体直接加工(本体材质)双弹簧微启式3全启式8不封闭微启式7带控制机构全启式6全启式2单杠杆角形微启式5杠杆双杠杆全启式4先导式9四、阀座密封面材料代号阀座密封面材料代号阀座密封面材料代号铜合金T渗氨钢D橡胶X渗硼钢P尼龙塑料N硬质合金Y合金钢耐酸或不锈钢H阀体本体加工W 锡基轴承合金（巴氏合金）B注：当阀座和阀办密封面材料不同时，用低硬度材料代号。

五、安全阀公称压力代号公称压力代号用阿拉伯数字表示，其数值是以兆帕（MPa）为单位的公称压力值的10倍。

当标注工作温度和工作压力时，工作压力须用P标志并在P字的右下角附加介质最高温度数字，该数字是以10除介质最高温度数值所得的整数。

如：工作温度为540℃，工作压力为10MPa的阀门，其代号为P54100。

六、安全阀阀体材料代号阀体材料代号阀体材料代号灰铸铁H碳素钢C球墨铸铁Q铬钼合金钢I铬镍钛钢P铬钼钒合金钢V注：PN≤1.6MPa的灰铸铁阀体和PN≥2.5MPa的碳素钢阀体，省略本代号。

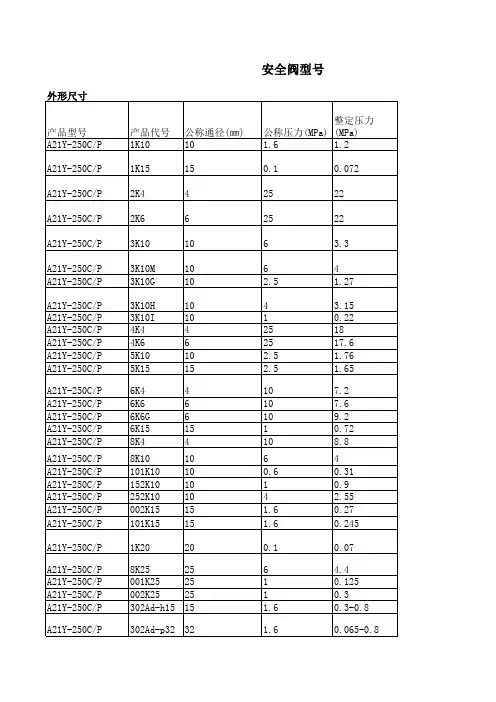

安全阀型号及规格

0.3
1.6
0.3-0.8
1.6
0.065-0.8
A21Y-250C/P
A21Y-250C/P A21Y-250C/P
505Aa10 10
915Ab4 4 915Aa-c6 6
4
3.2-4
25
19-22
25
16-22
密封压力 (MPa) 1
重量㎏ 2.7
0.06
2.7
20
2.7
20
2.8
3
3.05
3.6
3.05
1.1
3.09
2.8 0.2 16 16 1.6 1.6
6.4 6.4 8.4 0.6 8
3.6 0.28 0.8 2.3 0.24 0.22
3.03 3.05 2.5 2.68 2.68 3.8
2.8 2.65 2.73 2.93 0.6
3.05 1.72 2.97 2.88 3.1 2.83
25
17.6
2.5
1.76
2.5
1.65
10
7.2
10
7.6
10
9.2
1
0.72
10
8.8
6
4
0.6
0.31
1
0.9
4
2.55
1.6
0.27
1.6
025
25
001K25 25
002K25 25
302Ad-h15 15
302Ad-p32 32
0.1
0.07
6
4.4
1
0.125
1
0.06
3.4
4 0.11 0.27 0.27-0.72

安全阀型号识别代码和压力等级

安全阀型号识别代码和压力等级Prepared on 24 November 2020安全阀型号识别代码和压力等级安全阀是承压设备、容器和管线上的最佳超压保护装置，当介质压力升高超过允许值时，安全阀自动开启，继而全量排放，防止压力继续升高，当压力降低至规定值时，安全阀及时自动关闭。

安全阀设计、制造、验收技术标准符合GB/T12243-89要求。

封闭式安全阀的阀盖是封闭的，利于防止灰尘和杂物侵入，防止有毒和易燃介质溢出，开放式安全阀由于阀盖敞开，利于降低弹簧腔室的温度，主要用于蒸汽介质管道及容器，带散热器安全阀主要适用于介质温度超过350℃的工况。

带扳手弹簧式当介质压力达到开启压力的75%以上时，能利用作手动开启。

全启式安全阀开启高度≥1/4流道直径，排放量大，微启式安全阀开启高度为1/20～1/40流道直径。

安全阀型号编制方法阀门的型号参照机械部标准JB308-75《阀门型号编制方法》编制，系由以下八个部分组成：1 A234 -5 6其中：1 表示特种阀门代号（如低温-D、保温-B、波纹管-W，无省略）A 表示阀门类型代号（A表示安全阀）2 表示连接形式代号（表一）3 表示表示结构形式代号（表2）4 表示阀座密封面或衬里材料代号（表3）5 表示公称压力数值6 表示阀体材料代号（表4）表一连接形式代号内螺纹1外螺纹2法兰4焊接6表二安全阀结构形式代号弹簧式封闭带散热片全启式0微启式1全启式2带扳手全启式3不封闭双联弹簧微启式4微启式5全启式6微启式7带控制机构全启式8脉冲式9阀座密封面或衬里材料代号用汉语拼音字母表示，如表三所列。

表三阀座密封面或衬里材料代号阀座密封面或衬里材料代号铜合金T合金钢H橡胶X渗氮钢D尼龙塑料N硬质合金Y氟塑料F衬胶J 锡基轴承合金（巴氏合金）B搪瓷C注：由阀体直接加工的阀座密封面材料用“W”表示；当阀座和阀瓣密封面材料不同时，用低硬度材料代号表示。

阀体材料代号用汉语拼音字母表示。

安全阀型号

安全阀型号
安全阀型号编制方法
安全阀的型号编制方法包括安全阀连接形式、安全阀结构形式、阀座密封面材料和安全阀公称压力代号。

安全阀连接形式代号
安全阀的连接形式代号包括内螺纹、外螺纹、法兰和焊接，分别用1、2、4、6表示。

另外还有对夹、卡箍和卡套，分别
用7、8、9表示。

安全阀结构形式代号
安全阀的结构形式代号包括带散热片、微启式、封闭、全启式、弹簧、双弹簧微启式、带扳手、不封闭、带控制机构全启式、单杠杆、杠杆、角形微启式和双杠杆，分别用1、2、3、4、5、6、7、8、9、10、11、12、13表示。

其中，全启式和
先导式的代号都是4，需要根据具体情况进行区分。

阀座密封面材料代号
阀座密封面材料代号包括铜合金、橡胶、尼龙塑料、合金钢耐酸或不锈钢、锡基轴承合金（巴氏合金）、渗氨钢、渗硼钢和硬质合金，分别用T、X、N、H、B、D、P、Y表示。

如果阀座和阀办密封面材料不同，需要使用低硬度材料代号。

安全阀公称压力代号
安全阀的公称压力代号用阿拉伯数字表示，数值是以兆帕（MPa）为单位的公称压力值的10倍。

如果需要标注工作温
度和工作压力，需要在P字的右下角附加介质最高温度数字，该数字是以10除介质最高温度数值所得的整数。

例如，工作
温度为540℃，工作压力为10MPa的阀门，其代号为P.
安全阀阀体材料代号
安全阀的阀体材料代号包括灰铸铁、球墨铸铁、碳素钢、铬钼合金钢、铬镍钛钢和铬钼钒合金钢，分别用H、Q、C、I、PV表示。

阀门型号字母含义

截止阀的代号是什么意思？问的有点奇怪！不好回答。

J41T-16 25应该是:J截止阀4法兰连接1直通式T铜合金密封面-（连接前后没有实质意义）16公称压力1.6Mpa25公称直径DN25型号里省略了阀体材料灰铸铁J41W-16P 40应该是:J截止阀4法兰连接1直通式W18-8系不锈钢密封面（W表示由阀体直接加工的密封面）-（连接前后没有实质意义）16公称压力1.6MpaP阀体材料18-8系不锈钢40公称直径DN40回答者：huaxindutu -江湖新秀五级11-1 17:27我来评论>>其他回答共 3 条J41T-16 25J截止阀4法兰连接1直通式T铜合金密封-无意义16公称压力PN16,也就是1.6Mpa16后无字母为灰铸铁C表示为WCB 碳钢\铸钢Q表示为球铁P和R 都是不锈钢25公称直径DN25J41W-16P 40J截止阀4法兰连接1直通式W表示由阀体直接加工的密封面-无意义）16公称压力PN16,也就是1.6Mpa40公称直径DN40P表示为不锈钢40公称直径DN40回答者：国产阀门- 千总四级11-5 13:39 前者是铸铁，后者是不锈钢J--截止阀4--法兰连接1--直通式H--合金钢密封面16--公称压力为16KgC--阀体材质为碳钢(阀体标WCB)P--阀体材质为不锈钢304(阀体标CF8)(另:不锈钢316标CF8M,不锈钢304L标CF3,不锈钢316L标CF3M)不锈钢阀体的阀芯密封面一般为阀体直接加工,型号中用W表示.Q41F-16P为不锈钢304法兰球阀,Q41F46-10则是衬氟法兰球阀.D343F-10C为碳钢(C)蜗轮(第一个3)法兰(4)偏心(3)四氟密封(F)蝶阀(D)压力10Kg太多说不完,看这个参考吧:/xwzx_cont.asp?id=2回答者：亨泉阀门- 经理四级12-29 11:07 JB2765 阀门名词术语2007-5-14 08:26JB/T 2765-1981 阀门名词术语本标准适用于工业管道(或机器、设备)的通用阀门.阀门famen 用来控制管道内介质流动的,具有可动机构的机械产品的总称通用阀门tongyong 各工业企业中管道上普遍采用的阀门编号名词术语相当的英语说明1-01 阀门Valve 用来控制管道内介质流动的具有可动机构的机械产品的总称。

安全阀型号解释

安全阀型号解释
安全阀型号由一串字母和数字代号组成，一般由字母和数字组成，根据生产厂家不同，字母不同，排序不同，代表的意义都会有所区别。

举例A28H-16C，其中A表示的是安全阀，H表示的是密封面材质为合金钢，C表示的是阀体材质为碳钢，28表示的是全启式外纹连接，16表示公称压力为16MPa。

除了A28H-16C这个例子，还有许多其他的安全阀型号，比如A42F-16P和A48Y-20等。

这些型号中的字母和数字组合代表了不同的含义。

以A42F-16P为例，其中A表示安全阀，42表示法兰连接，F表示封闭式结构，16表示公称压力为16MPa，P表示阀体材质为不锈钢。

而A48Y-20中的A表示安全阀，48表示法兰连接，Y表示弹簧载荷式结构，20表示公称压力为20MPa。

需要注意的是，每个生产厂家都有自己的型号命名规则，因此对于不同的安全阀型号，应参考厂家提供的使用说明书来进行解读。

同时，由于不同生产厂家的质量标准和技术要求可能存在差异，因此在使用安全阀时，还应注意遵循相关的安全操作规程和标准。

安全阀型号解释 -回复

安全阀型号解释-回复什么是安全阀型号解释？安全阀是一种用于控制和调整流体压力的装置。

在工业生产过程中，流体的压力可能会超过承受范围，这样就容易造成设备损坏或引发其他危险。

安全阀的作用就是在压力超过设定值时，自动打开并释放压力，以维护系统的安全运行。

为了标识和区分不同型号的安全阀，制造商通常会为每种安全阀赋予一个特定的型号。

这个型号通常由一系列数字或字母组成，每个数字或字母代表着特定的意义和功能。

Step 1: 安全阀型号中的字母部分安全阀型号的开头通常包含一些字母，这些字母代表着特定的含义。

例如，字母"S"可能代表着"安全阀"这个词的缩写。

字母"P"可能代表着"压力"，而字母"T"则可能代表着"温度"。

这些字母的含义在不同制造商之间可能会有所不同，因此在了解特定安全阀型号之前，最好先查阅制造商提供的说明文档或手册。

Step 2: 安全阀型号中的数字部分在安全阀型号的字母部分之后，通常会跟随一些数字。

这些数字一般用于表示一些与安全阀功能相关的参数，如额定压力、最大流量等。

例如，一个安全阀型号为"S1234"的安全阀，可能表示其额定压力为1234 PSI。

再举一个例子，安全阀型号为"P50-T100"的安全阀可能表示其额定压力为50 PSI，最高温度为100摄氏度。

Step 3: 安全阀型号中的其他字符除了字母和数字之外，安全阀型号中可能还会包含一些特殊字符，如破折号、斜杠等。

这些特殊字符通常用于分隔不同的功能或参数。

例如，安全阀型号为"S1234/5678"的安全阀可能代表着额定压力为1234 PSI，最大流量为5678升/小时。

Step 4: 了解制造商提供的信息在理解安全阀型号的含义之前，最好先查阅制造商提供的说明文档或手册。

安全阀型号编制方法

安全阀型号编制方法安全阀是一种用于保护压力容器和设备的装置，能够控制压力在安全范围内。

为了统一和规范化安全阀的设计和使用，需要对安全阀进行编制型号。

安全阀类型的编制可以按照以下几个方面进行：1.压力范围：安全阀的最低启动压力和最高允许压力可以用字母来表示。

例如，字母"A"表示最低启动压力为小于0.05MPa，字母"C"表示最高允许压力为大于1.0MPa。

2.压力释放方式：安全阀的压力释放方式可以用字母来表示。

例如，字母"P"表示直接压力释放，字母"H"表示先冷却后压力释放。

3.螺纹规格：安全阀的螺纹规格可以用数字来表示。

例如，数字"20"表示进口和出口螺纹规格为1/2英寸。

4.功能特点：安全阀的功能特点可以用字母或数字来表示。

例如，字母"M"表示具有带流量计的安全阀，数字"2"表示具有双阀瓣设计。

5.材质：安全阀的材质可以用字母来表示。

例如，字母"S"表示阀体和阀盖为不锈钢材质。

通过以上的编制方式，可以得到一个完整的安全阀型号。

例如，型号"A20P2SH"表示最低启动压力小于0.05MPa，螺纹为1/2英寸，具有带流量计和双阀瓣设计的安全阀，阀体和阀盖为不锈钢材质。

在实际应用中，安全阀的型号应该根据实际需求进行合理编制。

需要考虑到安全阀的工作环境和工作介质的特点，选择适合的安全阀类型和规格。

同时，还应参考相关的标准和规范要求，确保安全阀的性能和质量达到规定的标准要求。

总结起来，安全阀型号编制方法是根据安全阀的压力范围、压力释放方式、螺纹规格、功能特点和材质等方面来进行的。

通过合理编制安全阀型号，可以方便使用和管理，确保安全阀的性能和质量符合要求。

安全阀型号标准

安全阀型号标准安全阀型号编制标准：安全阀型号编制由七部分组成：第一部分：由拼音字母代号，如下所示：A-安全阀Q-排气P-排上汽L-离芯（弹簧）Y-液压P-排汽（汽缸）L-离芯（杠杆）G-隔膜J-减压阀T-调节阀第二部分：共用系数，如下所示：无-弹簧不共用B-弹簧不封闭、带扳手C-弹簧不封闭、带扳手、微启D-弹簧不封闭、带扳手、全启E-弹簧封闭、带扳手F-弹簧封闭、带扳手、微启G-弹簧封闭、带扳手、全启I-有顶放大气阀、全启式第三部分：结构特征，如下所示：无-正心全启式F-反拱全启式第四部分：封闭式，如下所示：无-普通型D-低温型第五部分：压力级别，如下所示：磅级和100KPa的压差值，举例如下：100-公称压力为1000KPa=10bar（in）150-公称压力为1500KPa=15bar（in）300-公称压力为3000KPa=30bar（in）600-公称压力为6000KPa=60bar（in）1000-公称压力为10000KPa=100bar（in）注明：KPa和bar是同一单位，只是在国内习惯用bar表示压力，而在国际上习惯用KPa。

在某些标准中，同一系列的安全阀的压力等级用公称压力来直接表示。

表示方法为公称压力前面加上表示压力级别如：公称压力为1000KPa用100表压表示，公称压力为200KPa用20表压表示，公称压力为60KPa用6表压表示，公称压力在1表压以下的用真空来直接表示。

比如10真空表示压力在1个表压以下。

在有些标准中安全阀的压力等级直接用公称压力来标注。

例如ANSI/ASME B1.1标准的4.2.2.2中规定，安全阀的压力等级用公称压力表表示，并标注在阀体上。

对于铸铁安全阀标注到兆帕（MPa），低合金钢安全阀标注到千帕（MPa）。

对于钢安全阀标注到8巴（bar）。

在有些标准中安全阀的压力等级用磅级来表示。

例如API526中规定：CLASS磅级用数字表示，如CLASS150、CLASS300等。

安全阀型号识别代码和压力等级

安全阀型号识别代码和压力等级Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998安全阀型号识别代码和压力等级安全阀是承压设备、容器和管线上的最佳超压保护装置，当介质压力升高超过允许值时，安全阀自动开启，继而全量排放，防止压力继续升高，当压力降低至规定值时，安全阀及时自动关闭。

安全阀设计、制造、验收技术标准符合GB/T12243-89要求。

封闭式安全阀的阀盖是封闭的，利于防止灰尘和杂物侵入，防止有毒和易燃介质溢出，开放式安全阀由于阀盖敞开，利于降低弹簧腔室的温度，主要用于蒸汽介质管道及容器，带散热器安全阀主要适用于介质温度超过350℃的工况。

带扳手弹簧式当介质压力达到开启压力的75%以上时，能利用作手动开启。

全启式安全阀开启高度≥1/4流道直径，排放量大，微启式安全阀开启高度为1/20～1/40流道直径。

安全阀型号编制方法阀门的型号参照机械部标准JB308-75《阀门型号编制方法》编制，系由以下八个部分组成：1 A234 -5 6其中：1 表示特种阀门代号（如低温-D、保温-B、波纹管-W，无省略）A 表示阀门类型代号（A表示安全阀）2 表示连接形式代号（表一）3 表示表示结构形式代号（表2）4 表示阀座密封面或衬里材料代号（表3）5 表示公称压力数值6 表示阀体材料代号（表4）表一连接形式代号内螺纹1外螺纹2法兰4焊接6表二安全阀结构形式代号弹簧式封闭带散热片全启式0微启式1全启式2带扳手全启式3不封闭双联弹簧微启式4微启式5全启式6微启式7带控制机构全启式8脉冲式9阀座密封面或衬里材料代号用汉语拼音字母表示，如表三所列。

表三阀座密封面或衬里材料代号阀座密封面或衬里材料代号铜合金T合金钢H橡胶X渗氮钢D尼龙塑料N硬质合金Y氟塑料F衬胶J 锡基轴承合金（巴氏合金）B搪瓷C注：由阀体直接加工的阀座密封面材料用“W”表示；当阀座和阀瓣密封面材料不同时，用低硬度材料代号表示。

安全阀规格书数据表

火灾
有无试验用顶丝
液体和/或蒸汽流入
进口尺寸和压力等级
换热管破裂
出口尺寸和压力等级
热膨胀
阀体试压等级(进口/出口)
冷却水中断
阀门设计温度(℃)
动力故障
制造厂名
调节阀故障
制造厂型号*2
需要排放能力(kg/h)
附件
备注：*1.指按API规范设计制造的安全阀
*2.订货后,制造厂必须返回计算资料,以便确认
版次
c)(活塞式)平衡
回座压力(低于定压%)
d)导阀控制
泄放温度(℃)
要求数量排放去向源自a)大气安装位置b)火炬
被保护设备管道名称
c)排泄
被保护设备管道位号
有效的泄放面积(mm2)
操作压力[MPa(g)]
实际泄放面积(mm2)
容器或管道设计压力[MPa(g)]
喷嘴代码*1
操作温度(℃)
计算喷嘴的流量系数C=
安全阀规格书
档案号
业主文件号
专业
设计阶段
第1 页共 1 页
安全阀编号
设计压力[MPa(g)]
作
用
a)安全阀
允许超压百分数(%)
b)泄压阀
泄放压力[MPa(g)]
c)安全泄压阀
背压
无背压[MPa(g)]
类
型
a)通用式(全启式,微启式)
恒定背压[MPa(g)]
b)(波纹管式)平衡
可变背压[MPa(g)]
安全阀编号设计压力mpaga安全阀允许超压百分数泄放压力mpagc安全泄压阀a通用式全启式微启式恒定背压mpagb波纹管式平衡可变背压mpagc活塞式平衡回座压力低于定压d导阀控制泄放温度要求数量排放去向a大气安装位置b火炬被保护设备管道名称c排泄被保护设备管道位号有效的泄放面积mm操作压力mpag实际泄放面积mm容器或管道设计压力mpag喷嘴代码容器管道设计弹簧设定压力mpag安全阀选用依据泄放温度下密度kgm介质粘度mpas压缩系数z有无阀帽cpcv有无手柄kgh火灾有无试验用顶丝液体和或蒸汽流入进口尺寸和压力等级换热管破裂出口尺寸和压力等级热膨胀阀体试压等级进口出口冷却水中断阀门设计温度动力故障制造厂名调节阀故障制造厂型号需要排放能力kgh备注

安全阀型号符号意义

安全阀型号中字母的代表意义例子一：A28H-16CA;安全阀2;外螺纹连接8;全启式/不密闭带扳手H;合金钢(密封面材质)-;无意义16;公称压力C;碳钢/WCB(阀体材质)例子二：A48H-16QA;安全阀4;法兰连接8;全启式/不密闭带扳手H;合金钢(密封面材质)-;无意义16;公称压力Q;球墨铸铁(阀体材质)Y代表硬质合金没有错,H应该是合金钢,密封材质如果是不锈钢的话基本上阀体也都是不锈钢的,所以这样的密封材质都用W来表示,W;表示为本体(阀体)材质密封,还有铜安全阀很多密封材质表示也是W,比如铜安全阀型号A27W-10T和不锈钢安全阀型号A21W-16P,这两个型里的密封面材质表示都是W,但是材质就不一样了,一个表示是铜,一个表示是不锈钢,这个可以在型号里最后一个表示阀体材质的字母中看出来,T表示为铜合金,P表示为不锈钢,还有R也是表示为不锈钢!!!注:阀门的密封面或衬里材料代号如下:T:铜合金H:合金钢D:渗氮钢P:渗硼钢Y:硬质合金B:巴比特合金SM:石墨X:橡胶J:衬胶N:尼龙塑料F:氟塑料(四氟)W:阀体直接加工(本体材质)安全阀型号,安全阀型号意义,安全阀型号说明一、安全阀型号编制方法二、安全阀连接形式代号连接形式代号连接形式代号内螺纹 1 对夹7外螺纹 2 卡箍8法兰 4 卡套9焊接 6三、安全阀结构形式代号结构形式代号弹簧封闭带散热片全启式0微启式 1全启式 2带扳手全启式 4四、阀座密封面材料代号注：当阀座和阀办密封面材料不同时，用低硬度材料代号。

五、安全阀公称压力代号公称压力代号用阿拉伯数字表示，其数值是以兆帕（MPa）为单位的公称压力值的10倍。

当标注工作温度和工作压力时，工作压力须用P标志并在P字的右下角附加介质最高温度数字，该数字是以10除介质最高温度数值所得的整数。

如：工作温度为540℃，工作压力为10MPa的阀门，其代号为P54100。

六、安全阀阀体材料代号注：PN≤1.6MPa的灰铸铁阀体和PN≥2.5MPa的碳素钢阀体，省略本代号。

安全阀型号识别代码和压力等级

安全阀型号识别代码和压力等级Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998安全阀型号识别代码和压力等级安全阀是承压设备、容器和管线上的最佳超压保护装置，当介质压力升高超过允许值时，安全阀自动开启，继而全量排放，防止压力继续升高，当压力降低至规定值时，安全阀及时自动关闭。

安全阀设计、制造、验收技术标准符合GB/T12243-89要求。

封闭式安全阀的阀盖是封闭的，利于防止灰尘和杂物侵入，防止有毒和易燃介质溢出，开放式安全阀由于阀盖敞开，利于降低弹簧腔室的温度，主要用于蒸汽介质管道及容器，带散热器安全阀主要适用于介质温度超过350℃的工况。

带扳手弹簧式当介质压力达到开启压力的75%以上时，能利用作手动开启。

全启式安全阀开启高度≥1/4流道直径，排放量大，微启式安全阀开启高度为1/20～1/40流道直径。

安全阀型号编制方法阀门的型号参照机械部标准JB308-75《阀门型号编制方法》编制，系由以下八个部分组成：1 A234 -5 6其中：1 表示特种阀门代号（如低温-D、保温-B、波纹管-W，无省略）A 表示阀门类型代号（A表示安全阀）2 表示连接形式代号（表一）3 表示表示结构形式代号（表2）4 表示阀座密封面或衬里材料代号（表3）5 表示公称压力数值6 表示阀体材料代号（表4）表一连接形式代号内螺纹1外螺纹2法兰4焊接6表二安全阀结构形式代号弹簧式封闭带散热片全启式0微启式1全启式2带扳手全启式3不封闭双联弹簧微启式4微启式5全启式6微启式7带控制机构全启式8脉冲式9阀座密封面或衬里材料代号用汉语拼音字母表示，如表三所列。

表三阀座密封面或衬里材料代号阀座密封面或衬里材料代号铜合金T合金钢H橡胶X渗氮钢D尼龙塑料N硬质合金Y氟塑料F衬胶J 锡基轴承合金（巴氏合金）B搪瓷C注：由阀体直接加工的阀座密封面材料用“W”表示；当阀座和阀瓣密封面材料不同时，用低硬度材料代号表示。

安全阀型号符号意义

安全阀型号中字母的代表意义例子一：A28H-16CA;安全阀2;外螺纹连接8;全启式/不密闭带扳手H;合金钢(密封面材质)-;无意义16;公称压力C;碳钢/WCB(阀体材质)例子二：A48H-16QA;安全阀4;法兰连接8;全启式/不密闭带扳手H;合金钢(密封面材质)-;无意义16;公称压力Q;球墨铸铁(阀体材质)Y代表硬质合金没有错,H应该是合金钢,密封材质如果是不锈钢的话基本上阀体也都是不锈钢的,所以这样的密封材质都用W来表示,W;表示为本体(阀体)材质密封,还有铜安全阀很多密封材质表示也是W,比如铜安全阀型号A27W-10T和不锈钢安全阀型号A21W-16P,这两个型里的密封面材质表示都是W,但是材质就不一样了,一个表示是铜,一个表示是不锈钢,这个可以在型号里最后一个表示阀体材质的字母中看出来,T表示为铜合金,P表示为不锈钢,还有R也是表示为不锈钢!!!注:阀门的密封面或衬里材料代号如下:T:铜合金H:合金钢D:渗氮钢P:渗硼钢Y:硬质合金B:巴比特合金SM:石墨X:橡胶J:衬胶N:尼龙塑料F:氟塑料(四氟)W:阀体直接加工(本体材质)安全阀型号,安全阀型号意义,安全阀型号说明一、安全阀型号编制方法二、安全阀连接形式代号连接形式代号连接形式代号内螺纹 1 对夹7外螺纹 2 卡箍8法兰 4 卡套9焊接 6三、安全阀结构形式代号结构形式代号弹簧封闭带散热片全启式0微启式 1全启式 2带扳手全启式 4 不封闭双弹簧微启式 3。

阀门压力等级对照表

阀门压⼒等级对照表阀门压⼒等级对照表阀门, 等级, 压⼒,对照表阀门型号编制⽅法阀门型号编制⽅法主要参照JB 308-1975标准，同时吸收了有关标准对型号编制的规定。

这⼀编制⽅法适⽤于⼯业管道的闸阀、截⽌阀、节流阀、球阀、蝶阀、隔膜阀、旋塞阀、⽌回阀、安全阀、减压阀、疏⽔阀。

阀门的型号编制⽅法（JB 308-1975）（1）类型代号⽤汉语拼⾳字母表⽰（阀门类型代号）注：低温（低于-40℃）、保温（带加热套）和带波纹管的阀门，在类型代号前分别加汉语拼⾳字母“D”、“B”和“W”。

（2）传动⽅式代号⽤阿拉伯数字表⽰（阀门传动⽅式代号）注：1.⼿轮、⼿柄和扳⼿传动以及安全阀、减压阀、疏⽔阀省略本代号。

2.对于⽓动或液动，常开式⽤6K、7K表⽰；常闭式⽤6B、7B表⽰；⽓动带⼿动⽤6S表⽰；防爆电动⽤“9B”表⽰。

（3）连接形式代号⽤阿拉伯数字表⽰（阀门连接形式代号）注：焊接包括对焊和承插焊。

(4-1）结构形式代号⽤阿拉伯数字表⽰（闸阀结构形式代号）（4-2）截⽌阀和节流阀结构形式代号(4-3)球阀结构形式代号(4-4)蝶阀结构形式代号(4-5)隔膜阀结构形式代号(4-6)旋塞阀结构形式代号(4-7)⽌回阀和底阀阀结构形式代号(4-8)减压阀结构形式代号(4-9)疏⽔阀结构形式代号(4-10)安全阀结构形式代号注：杠杆式安全阀在类型代号前加“G”汉语拼⾳字母。

公称压⼒数值按JB 74-1994《管理附件公称压⼒试验压⼒和⼯作压⼒》的规定。

⽤于电站⼯业的阀门，当介质最⾼温度超过530℃时，按JB 74-1994第五条的规定标准⼯作压⼒。

1.阀门类型根据管路系统设计的需要或阀门的作⽤、功能和安装位置等选定阀类，并应核对阀的设计制造标准。

2.传动⽅式根据阀门参数、功能要求和⼯作环境等实际使⽤条件的需要选择。

我公司⽣产的阀门可按客户在订货合同中写明所选定的驱动装置型号及⽣产⼚家配装⼿动、电动、液动、⽓动和电动执⾏机构等各类传动装置。

阀门压力等级对照表

阀门压⼒等级对照表阀门压⼒等级对照表阀门, 等级, 压⼒,对照表阀门型号编制⽅法阀门型号编制⽅法主要参照JB 308-1975标准，同时吸收了有关标准对型号编制的规定。

这⼀编制⽅法适⽤于⼯业管道的闸阀、截⽌阀、节流阀、球阀、蝶阀、隔膜阀、旋塞阀、⽌回阀、安全阀、减压阀、疏⽔阀。

阀门的型号编制⽅法（JB 308-1975）（1）类型代号⽤汉语拼⾳字母表⽰（阀门类型代号）注：低温（低于-40℃）、保温（带加热套）和带波纹管的阀门，在类型代号前分别加汉语拼⾳字母“D”、“B”和“W”。

（2）传动⽅式代号⽤阿拉伯数字表⽰（阀门传动⽅式代号）注：1.⼿轮、⼿柄和扳⼿传动以及安全阀、减压阀、疏⽔阀省略本代号。

2.对于⽓动或液动，常开式⽤6K、7K表⽰；常闭式⽤6B、7B表⽰；⽓动带⼿动⽤6S表⽰；防爆电动⽤“9B”表⽰。

（3）连接形式代号⽤阿拉伯数字表⽰（阀门连接形式代号）注：焊接包括对焊和承插焊。

(4-1）结构形式代号⽤阿拉伯数字表⽰（闸阀结构形式代号）（4-2）截⽌阀和节流阀结构形式代号(4-3)球阀结构形式代号 (4-4)蝶阀结构形式代号 (4-5)隔膜阀结构形式代号(4-6)旋塞阀结构形式代号 (4-7)⽌回阀和底阀阀结构形式代号 (4-8)减压阀结构形式代号(4-9)疏⽔阀结构形式代号(4-10)安全阀结构形式代号注：杠杆式安全阀在类型代号前加“G”汉语拼⾳字母。

公称压⼒数值按JB 74-1994《管理附件公称压⼒试验压⼒和⼯作压⼒》的规定。

⽤于电站⼯业的阀门，当介质最⾼温度超过530℃时，按JB 74-1994第五条的规定标准⼯作压⼒。

1.阀门类型根据管路系统设计的需要或阀门的作⽤、功能和安装位置等选定阀类，并应核对阀的设计制造标准。

2.传动⽅式根据阀门参数、功能要求和⼯作环境等实际使⽤条件的需要选择。

我公司⽣产的阀门可按客户在订货合同中写明所选定的驱动装置型号及⽣产⼚家配装⼿动、电动、液动、⽓动和电动执⾏机构等各类传动装置。
