《马达保护器培训》PPT课件
《马达保护器培训》课件
![《马达保护器培训》课件](https://img.taocdn.com/s3/m/3950154c6d85ec3a87c24028915f804d2b1687f2.png)
马达保护器可以检测和响应电动机的工作负载、电流和瞬变电流等参数,以保持电机在可靠、 经济和安全的方式下运行。
应用
马达保护器在家电、工业机械、交通运输、环境控制、医疗器械等领域都有广泛应用。
马达保护器的种类
热保护器
通过测量电机绕组的温度来保护电机免受过热 损坏。
过载保护器
通过测量电机的电流来保护电机免受过载损坏。
接触器的原 理
接触器是一种电气 开关,由电磁铁、 触点和弹簧等部件 组成,可控制电机 的启动、停止和正 反转等操作。
安装和维护
1 安装要点
正确地安装马达保护器可以确保其有效性和安全性,应根据生产厂家提供的说明书进行 安装。
2 维护保养
保持马达保护器的清洁和干燥状态可以延长其寿命,应定期进行维护和检查。
常见问题解决
1
马达无法启动
可能是电源故障或电机线路损坏。应检查电源和电路连接情况,检查电机线路的 损坏情况。
2
马达过载保护触发
可能是电机负载过大或过载保护器故障。应检查电机的负载情况和过载保护器的 工作情况。
3
马达温度异常
可能是电机负载过大或环境温度过高。应检查电机的负载和工作环境的温度,并 确保马达保护器的工作正常。
漏电保护器
通过测量电流的不平衡来检测是否有漏电,并 防止漏电造成人身伤害和设备损坏。
接触器
是一种电气开关,用于在电路中控制电流的通 断和方向,同时也能用于电机的启动和停止。
使用场景
1
工业生产
保护各种工业设施中的电动机,如压缩机、泵和风扇。
2
家用电器
保护家政电器中的电动机,如吸尘器、冰箱和洗衣机。
3
医疗器械
保护手术机器人、脱水机等医疗设备中的电动机。
同步马达培训资料ppt课件
![同步马达培训资料ppt课件](https://img.taocdn.com/s3/m/ec8a6194d4bbfd0a79563c1ec5da50e2524dd1f5.png)
为了规范事业单位聘用关系,建立和 完善适 应社会 主义市 场经济 体制的 事业单 位工作 人员聘 用制度 ,保障 用人单 位和职 工的合 法权益
同步马达的应用与业绩
• 攀成钢轧机再加热炉上使用了JP-032S-FIO-N和 JP-032Q-FIO-N。在环境恶劣的情况下仍能保持很好的同 步精度(备件)。
质的预填充,齿轮式的则不需要。
为了规范事业单位聘用关系,建立和 完善适 应社会 主义市 场经济 体制的 事业单 位工作 人员聘 用制度 ,保障 用人单 位和职 工的合 法权益
同步马达的应用与业绩
• 冶金行业 • 港口பைடு நூலகம்业 • 工程机械行业 • 石油钻井行业
为了规范事业单位聘用关系,建立和 完善适 应社会 主义市 场经济 体制的 事业单 位工作 人员聘 用制度 ,保障 用人单 位和职 工的合 法权益
为了规范事业单位聘用关系,建立和 完善适 应社会 主义市 场经济 体制的 事业单 位工作 人员聘 用制度 ,保障 用人单 位和职 工的合 法权益
同步马达的使用原理
• 当油缸伸出时,由于同步的误差的存在,肯定有一个油缸 要首先到达终点,此时,通过溢流阀1溢流,保证剩余的 几条油缸全部到达终点,消除同步误差。
同步马达使用注意事项
• 同步马达要安装在平台上面,不要支脚安装放。 • 实现马达的补油功能,必须要在系统的回油管路中加一背
压阀。 • 同步马达在使用前,应将各出油口处的溢流阀的压力调节
到适当的值。 • 如果同步马达中的一腔不参加工作时,且不可将该腔堵死。
此时需要将不参加工作的腔放空。 • 柱塞式液压同步马达在工作前,需要通过泄漏油口进行介
(完整版)马达保护器知识
![(完整版)马达保护器知识](https://img.taocdn.com/s3/m/94bc0b2bec630b1c59eef8c75fbfc77da269970c.png)
马达保护器知识在谈到有关马达保护器的问题时,先给大家说一下什么叫马达。
所谓的马达,就是我们在各行各业所使用的三相沟通异步电动机,又叫感觉电动机。
三相电就是我们工厂常用的动力电,大多为 380V, 工厂使用电动机的作用是什么呢,它主假如给生产装置,生产设施供给动力。
大家知道,从前的生产都是手工生产,人工进行,效率低,时间长,劳动强度大。
跟着工业革命的盛行,出现了蒸汽机,电力,这样就给工业生产带来了根天性的变化。
电动机(从前叫马达)代替了人力来拖动生产装置,经过电机把电能转变为机械能,进而使工业生产的效率大大提升,实现了机械化生产。
电动机的使用是很广泛的,各行各业都在用,比方机械,冶金,电力,石油,化工,煤炭,水泥,轻工,纺织等等。
据统计,当前全国在用的电动机中, 80% 以上是三相沟通异步电动机。
电动机的使用寿命是有限的,运行中的电动机轴承会渐渐磨损,绝缘资料会渐渐老化。
电动机在使用过程中因为受四周环境的影响,如油污,尘埃,潮气,酸气等的侵害,转轴遇到不该有的扭力,因为过载而发热,都会加快电机的老化,严重时会烧毁电机。
为了尽可能的防止上述状况,电动机在运行中要加以监督和保护,马达保护器的作用也正是表此刻对电机的监督和保护上。
下边让大家认识一下对电动机的使用产生影响的一些要素。
一电源方面的影响1电源电压过高或过低电动机电源电压的颠簸一般是额定电压的 +7 — -10% ,380V 的电压,最高为 410V, 最低为 340V ,电压过高,励磁电流增大,增添定子铁芯的铁损,电动时机过热甚至烧毁。
过低,因为电机的转矩和电压的平方成正比,满载启动就困难,带不动负载,转速变慢,电流增大,也会使电机发热烧毁。
2电源电压三相不均衡电源的随意一相电压与三相均匀值的偏差不该超出 5% ,因为短路,接地接触不良或变压器故障致使电压不均衡,进一步造成电流不均衡,进而使电机转矩降落,消耗增大,剧烈振动。
3电源断线在运行中电流增大,也会烧毁电机。
马达培训教材
![马达培训教材](https://img.taocdn.com/s3/m/90088b6127d3240c8447ef87.png)
AC 馬達……培訓綱要(1)1.AC馬達一般性知識:A.特點:B.用途:C.對應的電壓:D.提高功率的方法:E.不同用途的CORE尺寸的選擇:F.Varnish的種類及涂抹方法:G.功率因數H.型芯(Core)的材質:I.馬達燒壞前的徵兆:J.馬達燒壞的原因:K.不同用途的轉速:L.轉子斷線的辨別:M.馬達軸端的形狀:N.馬達軸的垂直度:O.不同頻率的不同轉速:P.額定值:Q.同一馬達規格要提高額定值的方法:R.易發生斷線之部位S.損失(風損/熱損/機械損失):T.輸入功率與輸出功率:U.馬達的壽命:2.轉子(Armature):A.軸徑:B.Shaft的研磨:C.前角D.軸承E.轉子溫度:F.轉子軸芯的空轉:G.轉子與定子鐵芯接觸的原因::H.點焊的難度:I.線圈兩端的壓縮:J.馬達軸方向推力和對應措施:K.轉子的平衡調整:L.馬達軸的耐壓:3.定子(Field):A.定子的斷線:B.定子線圈的冷卻:4.換向器(Commutator)A.換向器的作用和種類:B.換向器的葉片翹起現象:5.碳刷(Carbon Brush)的作用和彈簧的彈力:6.風扇(Cooling Fan):A.風扇的種類和冷卻效果:B.風扇的周邊結構::C.風扇易發生的投訴::7.U型絕緣/槽型絕緣/尾部絕緣的作用:8.布線:A.布線圖:B.防止雜音的對策:9.開關的種類:10.馬達特性的查閱方法:11.雙層絕緣和單層絕緣:1.AC馬達的一般知識:A.馬達的特點:電動工具所使用的馬達大都為通用馬達.因通過高速運轉獲得動力,每單位重量的動力非常高,所以它具有長時間使用於可搬動的電動工具上的優點.使用於電動工具上的通用馬達尺寸較小的其轉速可設定在30,000 r.p.m以上,但一般都使用超過1000W轉速為17,000--23,000 r.p.m的大尺寸馬達.使用於電動工具的馬達功率大致為100W---2400W.而且,它還具有成本低,可用同一設備用較少的費用就可開發出適應不同用途的各種式樣的優點.但其缺點是:碳刷壽命有限,且還因負載狀況的因素,其壽命大致為30--200Hr.即便是有的電動工具的碳刷可更換,然而因換向器的壽命有限,所以馬達的壽命限度基本上更換1次碳刷也就壽終正寢了. B.馬達的用途:馬達可用於製動變速正反轉,馬達的旋轉直接傳送到各類工具上.銑床打磨機減速,將較大的扭力傳送給工具.通用馬達除使用於電動工具外,也使用於吹風機吸塵器,最近正在開發轉速為40,000 r.p.m的吸塵器.因吹風機吸塵器是在額定電流以下使用,所以燒壞馬達的可能性較小.而電動工具有時是在接近3倍於額定電流值使用,因此,在開發時必須在耐熱強度等方面予以充分的研究考慮.C.馬達的適應電壓:全世界的電壓按按地域可大致劃分為:100V/110V/120V/220V/230V/240V.轉子定子按不同的電壓卷線,通過改變線徑可獲得同一轉速和功率.電壓較低的使用地區,使用較粗線徑的線圈,電壓較高的使用地區,使用線徑較細的線圈,都可獲得同一轉速的和功率,即便電壓不同同一轉速功率,其線圈的重量設定基本上是一樣的:即100V 110V/110V 120V/220V 230V/ 230V 240V ,其卷線規格常常是一樣的.D.提高功率的方法:Core使用高品質的Si鋼板.增加卷線量.設計磁束可加大的core形狀減少機械耗能.設定適當的前角.E.不同用途的CORE尺寸的選擇:綜合電動工具廠家都有各種不同尺寸的馬達型芯.定子型芯直徑最小的工具可直接用手握住機殼進行加工作業.角向打磨機(Angle Grinder)一般使用的型芯外徑為55mm左右.增加型芯的厚度可增加動力,但增加厚度也是有限度的,且太厚又會降低馬達的效率..型芯外徑小,可提高轉速和冷卻效果.功率可提高到800W,但如果再提高,由於軸徑細,會發生強度方面的問題,因此就使用比之較大的型芯和較大外徑的馬達軸.外徑超過95mm 的大型芯可產生2000W以上的功率,因此常使用於砂面尺寸為230mm 左右的角向打磨機及台式工具,這類馬達因離心力較大,可將轉速控製得較低.F.Varnish 的種類及涂抹方法:為了提高定子的絕緣 為對策因離心力引起的斷線 及提高線圈的耐熱性,就需使用耐熱級的具有二液性的Varnish.而定子線圈大多使用粉狀Varnish.Y 類 90℃ A 類 105℃ E 類 120℃ B 類130℃ F 類 155℃ H 類180℃ C 類 180℃以上.為使線圈的Wire 不至於呈游離狀態,Varnish 最好呈束狀.G.功率因數:因電壓和電流錯相位而產生的輸入損失就叫功率因數.消耗電力(KWH)=輸入效率通用馬達的功率因數大致視為無負載時的電流值.無負載時的功率因數%效率%功率因數%85-9545-6090-100H.型芯(Core)的材質:為了減小定子 轉子在使用交流時的鐵損,就將硅鋼板迭在一起而做成型芯.硅鋼板有多種等級,一般厚度為0.5mm,但若作了表面絕緣涂層處理,有時也可使用比0.5mm厚一些的硅鋼板.定子 轉子線圈的型芯一般都是同時沖壓成形的.沖壓模具1天要沖壓幾萬片,因此模具的材料一般使用超硬質的材料.I.馬達燒壞前的徵兆:例如馬達線圈加的是H 類絕緣Varnish,在給工具施加的負載超過了H 類絕緣材的耐熱溫度180C 時,Varnish 就會產生特有的燒焦的氣味.此時若使其處於無負載的高速空轉狀態,使散熱風扇轉動而冷卻馬達線圈就可避免馬達被燒壞.但若是切斷電源開關使其自然冷卻,由於線圈還持續處於高溫狀態就有可能燒壞馬達.防止馬達燒壞最重要的是時常在額定電流值為範圍內使用工具.J.馬達燒壞的原因:1.負載太大,長時間處於超過額定電流值的狀態.2.在操作使用說明書所規定的用途以外使用.3.使用已鈍化的刀片/批咀.4.變速開關設置在低速檔而施加的負載又過大.K.不同用途的不同轉速:用於Sander 的轉速為10000--12000 r.p.m 的整流馬達是轉速較低的馬達類別.雖然因轉速低,馬達大,功率小,但它不使用減速齒輪.若要提高轉速 功率,可減小馬達尺寸 使用減速齒輪而降低成本.最近出現了轉速達40000 r.p.m 外徑較小的高速整流馬達,但需采取一些對策:齒輪噪音對策避免離心力對馬達軸強度的影響 及震動 線圈固定方面的對策.超過2000W 的馬達,為避免離心力的影響,一般轉速都在20000 r.p.m 以下.L.轉子斷線的辨別:額定電流的比率%35-50即 輸入(W)=電壓(V)x 電流輸出(W)=輸入(V)x 額定時與無負載時的定子轉子線圈表面燒焦之處即為斷線.若在斷線狀態下持續使用,換向器的漕就會變黑變粗燥若線圈內部斷線,則從外觀上較難判斷,可將電表貼在換向器的上下測出電阻.在使用狀態也可判斷: 功率下降了且碳刷有火花.M.馬達軸端的形狀:馬達軸兩端的形狀按不同產品不同的旋轉方向加以劃分:馬達軸兩端未切齒:打磨機Sander(通常為無減速齒輪的直接驅動)/電刨/砂輪機Grinder轉動方向:正反轉,離心風扇的形狀與軸成直角.離心風扇軸流風扇以轉動方向設定風扇葉片的扭曲方向.N.馬達軸的垂直度:為提高齒輪的強度,有時作滲碳淬火處理.對馬達軸全部作滲碳淬火處理可增加其強度,這對於帶沖擊的電動工具是非常有利的.但淬火又會發生翹曲變形,就需以press矯正.O.不同頻率的不同轉速:感應馬達的轉速屏與頻率呈一定的比例關系.但通用馬達的轉速則不受頻率的影響.P.額定值:各部位溫升到一定程度時連續運轉達到的容許值,也稱連續額定值,指無時間限製的連續使用.溫升:與一般的電器在使用時溫度會上升一樣,電動工具在使用30分種後就基本上達到最終溫度.溫度的上升值=本體溫度-周圍溫度,夏天與冬天相比周圍的溫度較高,本體溫度也高.特別是在受直射陽光照射的地方使用 ,有時熱得手感到異常的程度.,因此,要盡量在陰涼之處使用;本體異常熱時有時是因為超負載使用或使用方法不當,若粗暴使用施加超過額定電流`的負載,不但溫度會上升,且甚至會影響產品的壽命. 例如:負載電流達到2倍時,馬達的線圈溫度將會達到4倍,這是發生線圈斷線短路等問題的原因.Q.同一馬達規格要提高額定值的方法:1.加強冷卻效果,使線圈充分散熱.(風扇形狀/進風口出風口面積/定子外圍)2.通過提高轉速而提高功率的同時,增加風扇的送風量.R.易發生斷線之部位:點焊部位卷線游離時,絕緣油量少,線圈有傷痕時,吸進砂粒,換向器側的線圈踫觸到砂粒;或定子內部線圈不能扇熱時.S.損失(風損/熱損/機械損失):風損:風扇送風抵抗.銅損:線圈發熱損失.鐵損:磁損失機械損失:齒輪軸承碳刷T.輸入功率與輸出功率:輸入功率=電壓x電流x功率因數輸出功率=電壓x電流x功率因數x效率(輸入功率x效率)U.馬達的壽命:*由於使用於特殊用途的使用者的個人差異,若在超過額定電流的狀態下連續使用,馬達就會燒壞,這是馬達壽命縮短的常見情形.特別是廉價的消費機型此情況尤為明顯.*碳刷的壽命受碳刷的電流密度材質長度與碳刷座的配合狀態及換向器葉片的數量表面粗糙度等的影響較大.內置式碳刷的電動工具(從機殼外側不能更換碳刷),因不能確認碳刷磨損狀況,所以一般將碳刷的壽命看作馬達的壽命.*有振動或易斷線使用時有粉塵的電動工具,換向器的磨損加快,表面越加粗糙,因而碳刷的壽命也越短.*廉價的電動工具為謀求驅動部位的耐久壽命與馬達壽命的平衡,就有必要研究馬達功率的設定 CORE 絕緣油線圈的點焊換向器的等級馬達軸的材質等因素.2.轉子(Armature):A.軸徑:同一類馬達,一般都預備了多種軸徑的馬達軸.其理由是:增加Core厚度,使用於震動類工具時為加強其彎曲強度B.Shaft的研磨:馬達軸的壓入core的部分一般都要作研磨處理.研磨的目的是提高馬達軸的同芯度,減小不平衡量及提高馬達軸的精度,使core的壓入更穩定.C.前角:同樣的卷線量若加了前角,就可提高功率,減小碳刷火花.加了前角的馬達若反轉則碳刷的火花就大.所以,正反轉的馬達一般前角為0,雖然碳刷的火花加大若干但正反轉都可獲得同樣的功率. D.軸承:燒結合金:價格低,常使用於廉價工具的馬達上.其壽命短對負重較弱.E.轉子溫度:轉子線圈的內部溫度較難散熱,所以使用的絕緣漆常比定子線圈的絕緣漆耐熱些F.轉子軸芯的空轉:若馬達軸與軸芯嵌壓松的話, 軸芯在轉動時就會發生空轉現象.G.轉子與軸芯接觸的原因::轉子的型芯與定子型芯內徑間的間隙一般尺寸的馬達都只有0.35mm左右,因此,若機殼的啤塑條件不當的話,則轉子的軸芯和定子的軸芯發生錯位,有時就會發生轉子的型芯與定子內壁接觸的問題,從而導致電流值升高, 發熱.所以,事先對機殼的尺寸進行充分檢查是很重要的.H.點焊的難度:將轉子的線圈一端與換向器葉片焊接起來的點焊,若不根據線徑對點焊的電流和點焊時間加以管理,就會發生點焊不牢電流不導通或點焊過分線圈變細而導致斷線.I.線圈兩端的壓縮:為了縮短產品的長度,轉子的長度應在考慮各國規格的基礎上盡可能設計得短些.若線圈的端面到馬達軸的沿面距離不能滿足規格值時,可采取壓縮線圈端面的對策,但要確保尺寸留有余地.J.馬達軸方向推力和對應措施:為提高齒輪的強度或減低齒輪噪音,常采用馬達軸為斜齒的齒輪,因滑動方向的推力運動,軸承使用球狀軸承較適當,而不宜使用無油滑動軸承.3.定子(Field):A.定子的斷線:卷線時傷及線圈線圈松散絕緣油不良等原因在高負載時就可能發生斷線.若斷線部位目視確認的話,可見絕緣油被燒黑的痕跡.B.定子線圈的冷卻:定子線圈與轉子線圈比較,定子線圈卷線部露出部分較多,所以,定子的溫升與轉子相比一般都較低,因而,定子使用的絕緣油的耐熱性一般都較低.4.換向器(Commutator)A.換向器的作用和種類:換向器的作用就是將電流傳導給轉子線圈,若換向器有傷痕,碳刷與換向器接觸部位的整流火花就大,因而,電流就不能正常傳導,影響馬達碳刷的壽命.整流火花大的原因有換向器表面粗燥馬達斷線碳刷接觸不良定子摩擦耗損等.震動特別大時,有時整流火花也大.100V--120V以上的電動工具,換向器葉片為12片即可,但220V的電動工具,要控製火花,若不增加葉片數量,整流火花就大. 小型馬達上的較便宜的換向器大致可分為勾型換向器和槽型換向器.兩者區別在於點焊的方法不同.B.換向器的葉片翹起現象:換向器葉片固定較若之處由於高速旋轉的離心力使葉片發生翹起現象,與碳刷的整流火花就會加大.5.碳刷(Carbon Brush)的作用和彈簧的彈力:碳刷的重要作用是:與高速旋轉的轉子換向器接觸,導通定子線圈與轉子線圈.因此,炭刷的材質尺寸對電動工具的性能有很大的影響.碳刷的彈簧摩擦到一定程度時要考慮使其經常保持適當的強度,震動大的電動工具就需選用強度較大的彈簧.有種碳簧:當損耗到一定界限時能自動切斷線路,使馬達停止轉動.(後附圖1)6.風扇(Cooling Fan):A.風扇的種類和冷卻效果:隨馬達電流的加大,同時也伴隨溫度的上升.而發揮馬達散熱作用的就是風扇.即使使用同一馬達,額定電流有的為5A有的為5.5A,風扇影響冷卻效果.軸流風扇:從風扇前方排氣,一般為金屬件,裝在鋁鑄牙箱內,防止其發熱,多使用於anglegrinder左轉右轉的馬達扇葉扭曲方向是不一樣的.此類風扇不適用於左右轉動的馬達.離心風扇:空氣從與馬達軸直交的方向排出.所有電動工具都是使用這類塑膠風扇.左轉馬達右轉馬達左右轉馬達,其風扇的形狀是不一樣的.B.風扇的周邊結構:若采用軸流風扇,為提高送風效果和防音效果,常在風扇外周設計圓筒形的guaid,離心風扇也設計風扇guide,重要的是風扇與風扇guide的距離,風扇與馬達case間的距離要恰當,馬達case的內側形狀的設計要避免發生亂流現象.C.風扇易發生的投訴:離心風扇:風扇內壁部分因離心力作用有時會發生彎曲現象;風扇太厚,壓入馬達軸的強度減弱,就易發生在馬達軸上的滑動現象.軸流風扇:若壓入馬達軸後太松,運轉時風扇就會發生空轉.7.U型絕緣/槽型絕緣/尾部絕緣的作用:定子在卷線時為提高絕緣,常采用以上3種絕緣.8.布線:A.部線圖:轉子的卷線方式有對稱卷線和非對稱卷線,許多電動工具常采用對稱卷線.(後附圖2)B.防止雜音的對策:許多國家在法律上規定必須采取防雜音對策,目前,雖然美國加拿大還未實施,但將來大多數國家都會實施.最近,中國澳大利亞已實施.各國為將雜因規格值控製在範圍內,其對應措施為使用一個電容或單使用電容不能解決時再並列連結扼流線圈,使用扼流線圈在對歐洲各國出貨時較常見,對日本還未見使用.因此,在開發電動工具時,首先要確認出貨地區,必須確保要留有足夠容納電容及扼流線圈的空間.9.開關的種類:開關應按額定值大小選擇,且要按各國的規格標準區分使用,因此安裝開關之處的模具多采用瓖件以適應各國不同的開關規格標準.對於有粉塵發生的電動工具,粉塵易附在開關的接點部產生導電不良,因此,有必要采取防塵對策震動特別大的電動工具,有必要加大接點壓力.開關的切換分單極和雙極2種,但單極的安全效果要好些.開關又可分為on-off類和半波段控製的變速類及半波段+全波段2波段切換開關.開關的附加功能有lock bottom功能正反轉切換功能.開關有AC/DC兼用型,尤其USA較多.開關的電線固定方法有:浸錫後插入直接用螺絲固定電線用螺絲固定端子電線插入端子後焊錫固定.有的廠家能製造內含全波段控製的開關,但此類廠家較少.有危險的電動工具常使用雙製開關帶防再啟動功能的開關瞬時開關及2次觸及才動作的開關.開關有以下種類:扣動式開關:電動工具一般都使用此類,容量有大有小.一般為雙相,能進行變速正反轉切換,有的還帶有離合結構.自鎖式開關:特點是價廉小巧.一般為單相切換,可分防塵類和非防塵類.多使用於小功率的sander.拔動式開關:多使用於在規格上無限製的trimmer/ grander,單相切換.滑動式開關:使用於小功率的馬達上,但接點易燒壞,且防塵較難.按鈕式開關:主要用於一些通用工具上微型開關:使用電動工具廠家自行涉及的開關扣和微型開關,多用於花園工具.10.馬達特性的查閱方法:馬達的特性一般有如下表示:(1).橫軸(X軸)------負載電流縱軸(Y軸)-----轉速/扭力/輸出功率(2).橫軸(X軸)------轉速縱軸(Y軸)-----扭力*開發產品時,一定要弄清競爭對手產品的馬達特性,並比較最大輸出功率和額定功率.*額定值最好盡量接近最大輸出功率.*無負載時的輸出功率與額定輸出功率的差越大,其工作量就越大.*標貼上標注的耗電只是輸出功率,而有效的輸出功率才是實際的功率,這就應對競爭對手產品的馬達作輸出功率比較,耗電只是概約的比較.*開發產品時,應重視扭力的設計.(後附圖3)整流馬達的反轉:在打螺絲松脫螺絲及開孔等作業中都有必要使工具前端正轉反轉,下圖即為正轉反轉的線路圖.正轉和反轉時流向轉子的電流方向是相反的.用正反轉開關改變電流方向就可實現正反轉.(後附圖4 /圖5/圖6)開關無級變速:這是在無級變速中最廉價的變速方法,用開關製可自由選擇轉速,但低速時轉速下降明顯.開關製使用1/1+2/1+2+3的波形,1+2+3+4時可達到最高轉速的67%,最大轉速使用全波段.實用於如電鑽電批沖擊鑽螺絲槍等.(後附圖7/圖8)11.雙層絕緣和單層絕緣:單層絕緣:通電部位只有機能絕緣的產品,其機能絕緣部分由於某種原因而失去絕緣機能,使用者在接觸金屬部位時就會發生觸電,因此,為安全起見 ,法律上規定要使用的電源線要有3支線,使用者使用時要接地.但實際情況是,在二樓以上的室內使用時接地是較難的.電鑽/polisher等單絕緣的產品為低電壓使用.有的產品的機殼為金屬,作了單絕緣處理,但常在機殼內加上塑膠case,從而成為雙層絕緣.雙層絕緣:雙層絕緣除在充電部位進行機能絕緣外,為提高安全度,還在馬達軸的外圍用樹脂絕緣和將機殼做成樹脂進行保護絕緣.20年前,2次絕緣目的的機殼使用ABS樹脂,但耐熱性差,近年來,普遍使用PC /尼龍在耐熱強度方面都實現了飛躍.現在,大部分電動工具采用雙層絕緣結構.雙層絕緣優點:不易觸電,安全性高;使用2芯電緣線;機殼為塑膠,輕便;溫度不易傳到機殼表面,機殼表面低;與單層絕緣比,成本低.因轉速低,而降低成本.輪噪音對策會變黑變粗燥其強度,這製的連續使用.上達到最終特別是在本體異常熱是發生線圈用,馬達就會燒數量表面粗以一般將碳刷因而碳刷的壽馬達功率的設動類工具時度,減小不則碳刷的樣的功率.若機殼的子內壁接觸點焊時間.若線圈的推力運動,線部位目視子相比一般部位的整流面粗燥馬達斷動工具,換小型馬達上的整流火花此,炭刷的常保持適當線路,使使用同離心風扇也軸的強度減將來大多數為使用一個常見,對日本扼流線圈的的模具多采用要采取防塵對策插入端子後才動作的開關.反轉切換,有的小功率的sander.競爭對手轉反轉的現正反轉.下降明顯.使用者在接觸者使用時要接地.產品為低電壓脂絕緣和將機殼遍使用PC /尼龍到機殼表面,。
《马达保护器培训》PPT课件
![《马达保护器培训》PPT课件](https://img.taocdn.com/s3/m/c7f3b6e1915f804d2b16c1fe.png)
整理ppt
2
温度继电器
具有结构简单、动作可靠,保护范围广泛等优点,但 动作缓慢,返回时间长,3KW以上的三角形接法电动 机不宜使用。目前在电风扇、电冰箱、空调压缩机等 方面大量使用。温度继电器与热继电器不同。温度继 电器是装在电动机内部,靠温度的变化动作。而热继 电器装在动力线上,靠电流热效应动作的。
热电阻值>动作电阻设定值时动作;热电阻值 <返回电阻设定值时返回
当热电阻类型为NTC时: 热电阻值<动作电阻设定值时动作;热电阻值 >返回电阻设定值时返回
延时特性: 固定延时1秒.
整理ppt
26
欠压保护
对电网中的欠压故障实施保护
延时特性: 定时限, 固定延时设定的延时 时间后动作.
整理ppt
整理ppt
12
800控制功能
直接起动 可逆起动 双速起动 星/三角起动 自耦变压器降压起动 电阻降压起动
整理ppt
13
800测量功能
基本测量功能 三相电流 接地电流 电流不平衡率 热容量
附加测量功能 热电阻 三相电压 频率 漏电电流 有功功率 功率因数 电能
整理ppt
时间。
整理ppt
23
欠电流保护
欠电流的典型情况为电动机空载或欠载, 空载或欠载损耗电机绕组,并产生不经 济的电能损耗。
延时特性: 定时限,到达设定的延时时间 后动作
整理ppt
24
堵转保护
堵转保护是电动机特有的一种保护,适用于电 动机由于负荷过大或自身机械原因,造成电机 轴被卡住(俗称“抱轴”)造成的电流很大的 保护
全面测量电动机运行的 各种参数
非调速电动机的全面控 制
融合通讯技术,可应用 于DCS系统和现场总线 系统,实现全面的远程 控制和管理
马达保护器
![马达保护器](https://img.taocdn.com/s3/m/e4eab6d433d4b14e8524686d.png)

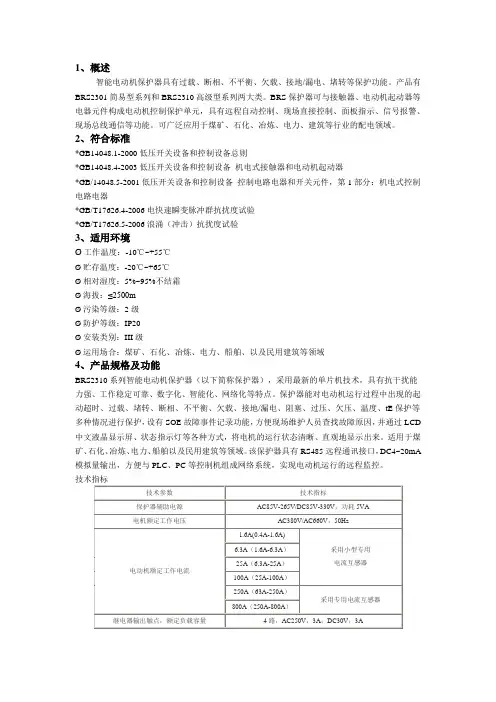

1、概述智能电动机保护器具有过载、断相、不平衡、欠载、接地/漏电、堵转等保护功能。
产品有BRS2301简易型系列和BRS2310高级型系列两大类。
BRS保护器可与接触器、电动机起动器等电器元件构成电动机控制保护单元,具有远程自动控制、现场直接控制、面板指示、信号报警、现场总线通信等功能。
可广泛应用于煤矿、石化、冶炼、电力、建筑等行业的配电领域。
2、符合标准*GB14048.1-2000低压开关设备和控制设备总则*GB14048.4-2003低压开关设备和控制设备机电式接触器和电动机起动器*GB/14048.5-2001低压开关设备和控制设备控制电路电器和开关元件,第1部分:机电式控制电路电器*GB/T17626.4-2006电快速瞬变脉冲群抗扰度试验*GB/T17626.5-2006浪涌(冲击)抗扰度试验3、适用环境Ø工作温度:-10℃~+55℃Ø贮存温度:-20℃~+65℃Ø相对湿度:5%~95%不结霜Ø海拔:≤2500mØ污染等级:2级Ø防护等级:IP20Ø安装类别:III级Ø运用场合:煤矿、石化、冶炼、电力、船舶、以及民用建筑等领域4、产品规格及功能BRS2310系列智能电动机保护器(以下简称保护器),采用最新的单片机技术,具有抗干扰能力强、工作稳定可靠、数字化、智能化、网络化等特点。
保护器能对电动机运行过程中出现的起动超时、过载、堵转、断相、不平衡、欠载、接地/漏电、阻塞、过压、欠压、温度、tE保护等多种情况进行保护,设有SOE故障事件记录功能,方便现场维护人员查找故障原因,并通过LCD 中文液晶显示屏、状态指示灯等各种方式,将电机的运行状态清晰、直观地显示出来。
适用于煤矿、石化、冶炼、电力、船舶以及民用建筑等领域。
该保护器具有RS485远程通讯接口,DC4~20mA 模拟量输出,方便与PLC、PC等控制机组成网络系统,实现电动机运行的远程监控。
马达保护器工作原理
![马达保护器工作原理](https://img.taocdn.com/s3/m/48d3d0fd77eeaeaad1f34693daef5ef7ba0d120d.png)
马达保护器工作原理
马达保护器是一种电气保护设备,主要用于保护电动机免受短路、过载、缺相、反相、欠压和过压等故障的影响,从而保护电动机和周围设备
免于受到损坏和损失。
马达保护器的工作原理是利用电流和热量作为判别过载和故障的依据,当电动机电流超过额定值、时间超过保护器设置的时间限制时,马达保护
器会触发热继电器,切断电路从而使电机停止运转。
同时,当电动机出现
短路、缺相、反相等故障时,马达保护器也会立即停机,以防止故障扩大。
此外,马达保护器还有电流调谐功能,可以根据电动机的额定参数进
行设置,调节其灵敏度和响应时间,确保在故障发生时能够及时响应和保
护电动机。
马达相关资料培训
![马达相关资料培训](https://img.taocdn.com/s3/m/71e9169e03d276a20029bd64783e0912a2167ca8.png)
马达相关资料培训第一章马达基本类型、原理、结构第一节马达的基本类型电动机是一种电能变换的电磁装置,把电能变为机械能的称电动机,简称电机,英文名叫MOTOR”,我公司按英文称“马达”。
相反把机械能变为电能的称发电机。
按照国家标准与我国现行的标准,小功率电动机指折算至1500r/min(转/分)时连续额定功率不超过1.1KW的电动机,称之驱动微电机或者分马力电动机。
我公司生产的产品属小功率电动机。
按照电动机结构与工作原理的不一致,小功率电动机可分为四大类,见下表:如下图马达归属类型介绍1.单相电阻起动异步电机:适用于中等起动力矩的低惯量负载,不经常起动载可变而要求转速基本不变的设备,如我公司生产的大水泵马达;2. 单相电容运转异步电机:适用于轻载或者空载起动并长期运行的生产机械,如我公司生产的洗碗机马达、冷气机马达;3. 罩极异步电机:用于小型风扇,仪用风扇、电唱机等轻载起动的小功率电动设备,如我公司生产的冰箱马达、暖风机马达;4.单相串励电动机:用于各类电动工具、家用电器、医疗器械、小型机床等转速高、起动力矩大、过载能力强的电动设备,如手电钻、冲击钻、电锯、吸尘器、搅拌器、电吹风,我公司正在开发此类产品。
第二节电动机的基本原理及常用述语一、电动机基本原理介绍1、安培环路定律---全电流定律。
本定律阐述电流产生磁场定律。
方向推断:右手螺旋法则2、毕—萨电磁力定律:本定律阐述处于磁场中的载流导体受到电磁力作用。
方向推断:右手螺旋法则3、电磁感应定律:本定律阐述磁通变化产生感应电势的规律。
方向推断:右手螺旋法则4、能量守恒原理:该原理认为,在质量不变的物理系统中,能量总是守恒的,能量既不能产生,也不能凭空消失,而仅能变换存在形式;在电机中,能量平衡关系表现为:电源输入的电能=磁场储能的增加+转化为热能的能量损耗+机械能输出5、异步电动机的工作原理:异步电动机就是通过一种旋转磁场与由这种旋转磁场借感应作用在转子绕组内所感生的电流相互作用,以产生磁转矩来实现拖动作用(转子运转),见图四。
马达培训资料
![马达培训资料](https://img.taocdn.com/s3/m/5bbd3b126bd97f192279e9bb.png)
电机的分类
• 4、按起动与运行方式:电容起动式单相异步电动机、电
容运转式单相异步电动机、电容起动运转式单相异步电动 机和分相式单相异步电动机。 5、按用途划分:驱动用电动机和控制用电动机。 (1)驱动用电动机:电动工具用电动机(钻孔、抛光、 切割)和家电用电动机(电风扇、洗衣机、电吹风); (2)控制用电动机又可分为伺服电动机和步进电动机。
9
鼠笼转子结构
• 鼠笼转子
10
电机结构(感应电机)
电机结构
定子
转子
气隙
其他部分
感应电机的三维爆炸图
12
简单感应电机内部结构
转子
螺钉 螺母 弹垫
定子
轴承
波形垫圈 端盖
槽绝缘
定子绕组
电机的组成结构
二、串激电机 主要由转子组件(Armature)、定子组件(Stator)、碳刷组 件、支架组件(bracket)或端盖组件组成。 • 转子组件:由轴芯、转子铁芯、换向器(commutator整流 子)、槽纸、漆包线(电子线)、槽楔组成。 • 定子组件:由定子铁芯、槽纸、线架(bobbin)、漆包线、 电子元器件(电容、电感、保护器)、接插件(端子 terminal)等组成。 • 支架组件:主要由支架、轴承组成 ,刷架,刷握,碳刷等 转子与定子之间通过碳刷连接,定子与转子与支架通过螺 钉来连接
14
串激电机应用广泛
• 串激电动机特点
1)可交流、直流两用; 2)转速高,一般8000~35000转/分; 3)调速方便(调压调速),且转速与电源频率无关; 4)启动转矩大,4~6倍额定转矩; 5)机械特牲较软,过载能力强; 6)体积小,用料省; 7)不足:碳刷和换向器有磨损、换向火花、电磁干扰等 • 主要用途 1)电动工具(电钻、角磨、电锯、砂光机、电刨) 2)园林工具(割草机、修枝剪、电链锯) 3)医疗器械(牙床机) 4)家用电器(吸尘器、电吹风、榨汁机、滚筒洗衣机)
