安装简单的照明电路
初中物理实验题讲解：安装简单的照明电路
初中物理实验题讲解：安装简单的照明电路学习安装简单的照明电路；练习使用试电笔。
电源插头，闸刀开关，螺口灯头，卡口灯头，螺口灯泡，卡口灯泡，拉线开关2个，细保险丝2条，吊线盒2个，圆木4块，铝心导线若干，瓷夹板若干，黑胶布，试电笔，尖嘴钳子，改锥，花线若干，木螺钉若干，五合板或木板。
1.先把闸刀开关，吊线盒，拉线开关，圆木在五合板或木板的预定位置固定好。
闸刀开关的安装，必须使向上推时为闭合，不可倒装。
2.把两条铝心导线平行架设，用瓷夹板将导线固定好；并按电路用铝心导线把闸刀开关，拉线开关和吊线盒接好，用花线把吊线盒跟灯头连接起来。
拉线开关必须与火线串接，螺口灯头的螺旋套必须与地线连接。
灯头和吊线盒接线时裸铜丝不能外露，以防短路。
在闸刀开关的输入端用插头接线，接线时注意不要使接插头的两导线裸露部分相碰而发生短路。
3.经检查无误后，在闸刀开关上接好保险丝，安上灯泡后将插头插入实验室插座内，将闸刀开关合上，拉动拉线开关，看灯泡是否发光。
4.用试电笔测试你的开关是否接在火线上了，如果没有，可将插头调向。
5.将插头取下，电路拆除。
1.凡是导线接头处都必须用黑胶布把裸露的导线包扎好，不能用医用胶布代替黑胶布。
因为医用胶布绝缘性能差，手触及时易发生危险。
2.选用保险丝的规格不应大于安培。
3.在拆除电路时，应首先将电源断开。
严禁带电操作，以防触电。
4.一个实验组内的学生应分工安装，有的安灯头，有的安闸刀，有的安开关，这样可节省时间。
1.保险丝熔断的显示在学生实验时，往往由于短路而熔断保险丝，为使其熔断后能及时显示出来，可接成如图的电路。
将一个氖泡，串联一个l-2兆欧的电阻跨接在保险丝两端。
当电路工作正常时，C、D之间无电压，氖泡不亮，一旦AB之间发生短路保险丝熔断后，氖泡立即发出桔红色光，提醒注意，及时检修。
2.自制试电笔取日光灯启辉器一个，去掉给外壳并将小电容器剪下。
取内径约18毫米的竹管或塑料管一段，截取7厘米长，并在管中部挖一椭圆形的观察孔。
简单的电工知识
简单的电工知识电工知识：照明电路的安装与维护一、安装照明电路照明电路是我们日常生活中非常常见的电路之一，它用于为房间、办公室、商店等提供照明。
在安装照明电路时，我们需要遵循以下步骤：1.计划：首先，我们需要根据需要确定照明电路的位置和数量。
根据房间的大小和用途，我们可以决定使用多少个灯具，并确定它们的位置。
2.布线：在决定好灯具的位置后，我们就可以开始布线工作了。
使用电线将灯具连接起来，确保电线安全可靠地固定在墙壁或天花板上。
3.安装开关：在完成布线后，我们需要安装开关来控制灯具的开关。
根据需要，我们可以选择单控开关、双控开关或多路开关，以实现不同的灯光控制方式。
4.接地：为了确保安全，我们还需要进行接地操作。
将电线连接到接地线上，可以有效地防止电路漏电和触电事故的发生。
5.测试：在完成安装后，我们需要进行测试以确保照明电路正常工作。
打开开关，检查灯具是否亮起，确保电路没有短路或其他故障。
二、维护照明电路为了保持照明电路的正常运行，我们需要进行定期的维护工作。
以下是一些常见的维护方法：1.清洁灯具：定期清洁灯具，去除积尘和污垢，可以提高灯具的亮度和寿命。
2.更换灯泡：当灯泡熄灭或亮度变暗时，我们需要及时更换灯泡。
选择适当的灯泡功率，以避免过度耗电和电路负载过重。
3.检查电线：定期检查电线是否受损或老化。
如发现电线破裂、绝缘损坏等情况，应及时更换，以确保电路的安全性。
4.修复开关：如果开关出现松动、失灵或损坏等情况，我们需要及时修复或更换开关，以确保灯光的正常开关。
5.检查接地：定期检查接地线是否正常连接，确保接地系统可以有效地起到保护作用。
通过以上的安装和维护工作，我们可以保证照明电路的正常运行和安全使用。
对于电工来说，熟悉照明电路的安装和维护是非常重要的基础知识。
希望以上内容能对大家有所帮助。
第四节 室内照明线路的安装
第四节室内照明线路的安装照明电路的组成包括单相电能表、漏电保护器、熔断器、插座、灯头、开关、照明灯具和各类电线及配件辅料等。
现从以下几个方面介绍。
一、常用照明设备（一）、白炽灯白炽灯俗称灯泡，是利用电流通过高熔点钨丝后，使之发热到白炽状态而发光的电光源，其发光效率比较低。
白炽灯有螺口式和插口式两种。
其组成结构如图4-1（a）（b）所示。
白炽灯的规格很多有220V、110V、36V、24V、12V、6V等。
其中36V以下的属于低压安全灯泡。
灯泡的灯头、灯座有卡口式和螺旋口式两种，如图4-1（c）（d）（e）所示，功率超过300W的灯泡，一般采用螺旋口灯头，因为螺旋口灯头在接触与散热方面好于卡口灯头。
（a）螺旋口白炽灯（b）卡口白炽灯（c）灯头（d）螺旋口灯座（e）卡口灯座图4-1 白炽灯及灯座白炽灯在使用过程中往往会出现一些问题，现将白炽灯线路的常见故障分析如下，见表4-1。
表4-1 白炽灯线路的常见故障分析故障现象产生故障的原因排除方法灯泡不亮1．灯丝断裂2．灯座或开关触头接触不良3．熔体熔断4．电路中出现断路故障1．更换灯泡2．把接触不良的出头修复，无法修复时，应换完好的灯座或开关3．查找原因，修复后更换熔体4．查线路灯泡发光强烈1．所接电源电压高于灯泡的额定电压2．灯丝局部短路（俗称搭丝）1．换与电源电压相符的灯泡2．更换灯泡灯光忽亮忽暗1．灯座或开关触头松动2．电源电压波动（通常由附近有大容量负载经常启动引起）3．熔断器熔丝接头接触不良1．修复松动的触头或接线2．更换配电变压器，增加容量3．重新安装或加固压接螺钉不断烧断熔丝1．灯座或挂线盒连接处两线互碰2．负载过大3．熔丝太细4．线路短路5．胶木灯座两触头间胶木严重烧毁1．重新接妥线头2．减轻负载或扩大线路的导线容量3．正确选用熔丝规格4．修复线路5．更换灯座灯光暗红1.灯座、开关或导线对地严重漏电2.灯座、开关接触不良或导线连接处接触电阻增加3.线路导线太长太细、线压降太大1.更换完好的灯座、开关或导线2.修复接触不良的触头，重新连接接头3.缩短线路长度，或更换较大截面积的导线（二）、荧光灯荧光灯又称为日光灯，如图4-2 所示，是由灯管、镇流器、启辉器、灯架、灯座组成。
双控照明电路安装操作步骤
双控照明电路安装操作步骤如下：
1.准备工具和材料：双控开关、电线、插座、螺丝刀、剥线钳、
绝缘胶带等。
2.确定双控开关的位置：根据需要控制的灯的位置和使用习惯，
确定双控开关的位置，并用铅笔标记出来。
3.接线：将电线从电源线路中取出，连接到第一个双控开关的L
和N端子上，注意正确连接。
然后将一条电线连接到第一个双控开关的C1端子上，另一条电线连接到第二个双控开关的C2端子上。
然后将第一个双控开关的L1和L2端子分别连接到灯的两端，将第二个双控开关的L1和L2端子也分别连接到灯的两端。
4.安装插座：将电源线路与插座连接，将插座固定在墙上。
5.安装双控开关：将双控开关固定在墙上，然后将开关面板盖上。
6.测试：将电源接通后，测试双控开关的正常工作情况。
需要注意的是，在进行双控照明电路的安装操作时，一定要确保电源已经断开，以免发生电击等危险。
另外，如果需要安装三个或更多开关控制同一盏灯时，也可以按照类似的方法进行安装。

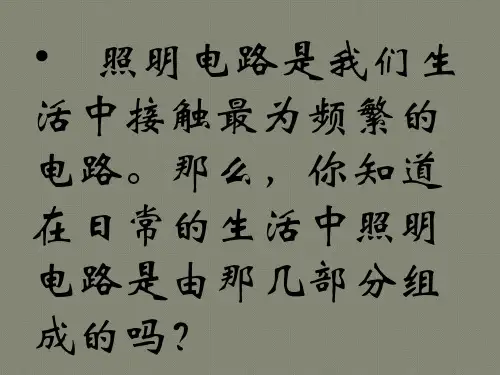

基本照明电路及模拟家用照明线路安装(1)
零线 N
火线 L
接地E
火线L
零线N
带 开 关 插 座
带 开 关 插 座
• 设计一照明电路，控制要 求如下：
• 一个开关控制一盏白炽灯， 电路中须安装一插座，但插座 不受开关控制
照明电路一：一控一灯一插座
NL
控制要求：
kwh
1 2 34
一个开关控制一盏灯，插 座不受开关控制。
• 3、每个接线端子只能装两条线，如果需要则转 移到另外一个接口。两条线的应绞缠后在一起再 装进去。
• 4、开关内部端口装线是按照左入右出、高入低 出规则。
羊眼
1-1.5cm
露铜不超过两毫米
日光灯与双联控制线路图
日光灯
开
火线接在灯
座底部弹片，
N L 灯座螺旋口
灯泡
接零线
双联开关
关 必 须 是 在
火
•日光灯的接线中用到了以 下器件：
• 日光灯管 • 镇流器 • 启辉器 • 单联开关
日光灯的工作原理
• 1、日光灯的构造及作用
• 日光灯两端各有一灯丝，灯 管内充有微量的氩和稀薄的汞 蒸气，灯管内壁上涂有荧光粉， 两个灯丝之间的气体导电时发 出紫外线，使荧光粉发出柔和 的可见光。
• 2、日光灯工作特点
过道
过道
3
4
1
2
3
4
5
5
6
双联
7
8
一位
一位
1
2
双联
3
4
1
2
3
4
5
5电饭煲 6微波炉
7消毒柜 8抽油烟机
1电水壶 2电磁炉
厨房电气布置图
电工测量与安装 课程5 照明电路的安装
5 照明电路的安装
三、灯座（灯头）的安装
5.1 照明电路的
组成
（1）插口灯座上的两个接线端子，可任意连接零线和来自开关的相线； （2）螺口灯座上的接线端子，必须把零线连接在连通螺纹圈的接线端子上，把来自开关的
相线连接在连通中心铜簧片的接线端子上（如图1-33、1-34所示）。
图1-33 灯座的接线
图1-34 灯座的固定
5 照明电路的安装
四、日光灯（荧光灯）的安装
5.1 照明电路的
组成
（1）日光灯的镇流器有电感镇流器和电子镇流器两种。
（2）目前，许多日光灯的镇流器都采用电子镇流器（如图1-35），电感镇流器逐渐被淘汰。 （3）电子镇流器的优点：高效节能、启动电压较宽、
启动时间短（0.5s）、无噪声、无频闪
图1-35 采用电子镇流器的日光灯
5 照明电路的安装
四、日光灯（荧光灯）的安装
5.1 照明电路的
组成
（4）日光灯的安装步骤 ① 根据采用电子镇流器（或电感镇流器）的日光灯电路接线图将电源线接入日光灯电路中 （如图1-36、1-37）。
② 将日光灯的灯座固定在相应位置。
③ 安装日光灯灯管。先将灯管 引 脚 插入有弹簧一端的灯脚内并用力推入，然后将另一端对准
毁线圈或影响保护器的接通、分断能力。
5.1 照明电路的
组成
图1-38 漏电保护器的接线
5 照明电路的安装
五、漏电保护器（漏电断路器）的接线与安装
5.1 照明电路的
组成
（2）漏电保护器的安装
① 漏电保护器应安装在进 户 线 截 面 较 小 的配电盘上或照明配电箱内（如图1-39）。安装 在电度表之后，熔断器之前。
5.1 照明电路的
照明电路配线及安装 ppt课件
（6）管、槽配线，应采用绝缘电线和电缆。 （7）为了有良好的散热效果，管内及线槽配线其导线的总
截面积（包括外绝缘层）不应超过规定的数值。 （8）明配线穿墙时应采用经过阻燃处理的保护管保护，穿
过楼板时应用钢管保护，其保护高度与楼板的距离不应小于 1.8m，但在装设开关的位置，可与开关高度相同。配线过建 筑物基础也应穿管或采取其它保护措施。 （9）配线工程采用的管卡、支架、吊钩、拉环和盒（箱） 等黑色金属附件，均应镀锌和防护处理。 （10）配线工程施工后，应进行各回路的绝缘检查，绝缘电 阻值应符合现行国家标准的有关规定。并应做好记录。 （11）配线工程中所有外露可导电部分的保护接地和保护接 零应可靠。
ppt课件
23
③室内导线高度离地面2m以上，室外导线高度离地面2．5m以 上。并安装在可靠的支架上。严禁用裸导线绑扎电线。
④导线与导线、导线与接线桩之间的连接要采取防拉断措施。 两导线直线连接时，可在线头处打结以后再连接。
（４）多尘的场所应根据粉尘的浓度及性质，采用封闭式或 密闭式灯具等等。
ppt课件
22
4 临时照明电路安装
（1）家庭、办公、建筑工地、外景地、临时生产等场所有时需要 临时照明，电气技术人员应能根据需要快速、合理、安全地安装 临时照明电路。安装临时照明电路的工作原理、安装方法、安装 步骤与常规的室内照明电路基本相同。
简易LED照明驱动电路(电容式)
简易的LED照明驱动电路设计上传者：dolphin浏览次数:248分享到：开心网人人网新浪微博EEPW微博采用LED照明，首先需要考虑的是其亮度、成本以及寿命。
由于影响LED寿命的主要原因是其频繁启动瞬间的电流冲击，外界的各种浪涌脉冲，以及正常工作时的电流限制等，笔者在本文介绍的电路综合了这些因素，从电路设计上尽量避免大电流对LED照明灯具的冲击，并将其工作电流稳定在某一范围内，解决了目前LED照明灯具的亮度衰减问题，从而有效地延长其使用寿命。
LED均采用直流驱动，因此在市电与LED之间需要加一个电源适配器即LED 驱动电源。
它的功能是把交流市电转换成适合LED的直流电。
通常驱动LED 采用专用恒流源或者驱动芯片，容易受体积和成本等因素的限制，最经济实用的方法就是采用电容降压式电源。
用它驱动小功率LED，具有不怕负载短路、电路简单等优点，而且一个电路能驱动1～70个小功率LED(但是，这种电源电路启动时的电流冲击，尤其是频繁启动，会给LED造成破坏。
当然，采取适当的保护便可避免这种冲击)。
电容降压式电源的典型电路如图1所示，C1为降压电容器(采用金属化聚丙烯电容)，R1为C1提供放电回路。
电容C1为整个电路提供恒定的工作电流。
电容C2为电解电容，其耐压值取决于所串联的LED的个数(约为其总电压的1．5倍以上)，它的主要作用是抑制通电瞬间引起的电压突变，从而降低电压冲击对LED寿命的影响。
R4为电容C2的泄流电阻，其阻值应随着LED个数的增加适当增加。
需要注意的是，该电路必须根据负载的电流大小选取适当的电容，而不是依据负载的电压和功率，通常降压电容C1的容量C与负载电流Io的关系可近似认为：C=14.5Io，其中C的容量单位是uF，Io的单位是A。
限流电容必须采用无极性电容，而且电容的耐压值须在630V以上。
由于电容降压电源是一种非隔离式电源，在通电瞬间会产生很大的电流，也就是所谓的浪涌电流。
此外，由于外界环境的影响(如雷击) 电网系统会侵入各种浪涌信号，有些浪涌会导致LED的损坏。
单相照明电路安装实训演示幻灯片
单相照明电路安装实训演示幻灯片单相照明电路是最常见的电路之一，它主要用于照明设备的供电，因此在家庭、商业和公共场所都广泛应用，了解其安装方法和步骤非常必要。
本幻灯片将为大家介绍单相照明电路的安装实训演示，帮助大家更好地了解单相照明电路的安装过程。
第一步：准备工作在开始安装单相照明电路前，需要准备一些必要的工具和材料，包括：工具：① 六方扳手② 便携式电钻③ 电钳和剥线钳④ 圆头和扁头螺丝刀⑤ 斜嘴钳⑥ 焊锡材料：① 配电箱② 塑料导线管和固定卡③ 接地线④ 实心电线（0.75平方或1平方）⑤ 插头、插座和开关第二步：照明电路的设计在进行照明电路的安装之前，需要设计电路，包括指定照明电路的位置和电器数量，计算最大电力负荷，确定配线方式和选择安装位置。
根据所需照明量计算负载功率：通过确定灯具的总数、每个灯具的功率和电路的电压来计算负载。
计算配线导线的截面积：根据负载功率和电缆长度，计算所需导线的截面积。
选择正确的保险丝和断路器：安装电路时，必须选择正确的保险丝和断路器以确保电路的安全。
第三步：引入电源当选择好照明电路的位置并设计好电路后，可以开始引入电源。
使用电钻在墙上钻孔，拉通一条2毫米的三芯线（火线，零线和地线），引入电源。
将导线绕在墙上然后用固定卡固定。
注意：引入电源时必须关闭电源开关。
第四步：安装框架将配电箱板安装在设计好的位置上，注意准确测量并使用水平仪进行校准。
第五步：连接供电将灯具连接到配电箱板上。
首先用剥线钳和电钳连接灯具和电线，并将电线插入插头中。
将插头插入插座，检查是否正确连接，并按下开关进行开关测试。
如果一切正常，这部分工作就完成了。
第六步：连接保险丝和断路器为照明电路连接断路器和保险丝。
这二者都是保护电路安全的必要元素。
需要先断开电源，然后使用电钳将保险丝插入保险盒中（或连接断路器）。
第七步：测试电路最后，我们需要对新安装的电路进行测试。
首先，检查插头插头的是否正确连接了地线、零线和火线。
照明电路安装步骤
第二个接线盘做分线
因为后续电路（本实验板中为灯泡电路、日 光灯电路和插座电路）之间为并联。可以将 第二个接线盘做成一个类似插座功能的的接 线端子。 进、出线如图：
No Image
接线示意图
照明电路、插座电路的布线
5、日光灯 线路的布线
接线示意图
No Image
启辉器接线图
最后，安装灯泡和日光灯灯管
3、尖嘴钳
在较窄小的工作环 境中夹持轻巧的工 件或线材，剪切、 弯曲细导线。
4、钢丝钳
用来弯绞或钳夹导线 线头，齿口用来固紧 或起松螺母，刃口用 来剪切导线或剖切导 线绝缘层，铡口用来 剪切电线芯线或钢丝 等较硬金属线。
6、美工刀
用来切割线槽或其他。
5、螺丝刀
用来紧固或松起螺丝， 使用时应手握绝缘部分。
布线完成后的整体图
一、放置安 装板
安装板有正反面。放 置时应仔细区分
安装板正反面区分方法
板面标注 有正反面 的按照标 注放置。
1、放 置好安 装板
2、取 出保险 丝坐架 （右图）
3、按 照保险 丝坐架 的螺丝 孔
未标注区分方 法：
单击此处添加 正文，文字是 您思想的提炼， 为了演示发布 的良好效果， 请言简意赅地 阐述您的观点。
取出接线盘 打开保护面板
三．找到安装位置
四．用螺丝固定接线 盘
安装漏电保护器座架 和安装漏电保护器 座架 保护器
红色表出的部分为活动卡扣
安装漏电保护器时 应一边斜入
另一边用螺丝刀一 字头拨动活动卡扣
四．依次安装保险丝坐架、第二个接线盘、 线盒、灯座、日光灯组件、线槽等。
○ 安装步骤均为：
五．取器件
六．确定安装位置
七固定器件
实验一白炽灯照明电路的安装
1 THPMZ-1型电机控制及仪表照明电路实训考核装置简介THPMZ-1 型电机控制及仪表照明电路实训考核装置是按照劳动和社会保障部颁发的“工人等级标准”和“职业技能鉴定”规范要求进行设计的。
可以完成《工厂电气控制》、《电机拖动》的操作实训。
满足维修电工的初、中、高级技能考核要求。
整个实训装置采用实际用配电柜为主体利用柜体的双面空间进行布局整个实训装置包括两块继电板、主控制面板十块元件板元件板上安装有各种实训元器件且所有元器件的接线都在接线端子排上进行接线避免了因长期在器件本身进行走线而导致元器件的损坏通过走线槽进行工艺布线。
控制柜的功能及操作使用控制柜上装有三相交流输入电源线电压指示及切换开关、交流电压表、电流表、主电路漏电保护、定时器兼报警记录仪、照明灯等器件。
1.控制柜的技术参数输入电源三相四线或三相五线380V±10 50Hz 工作环境温度10℃40℃相对湿度lt8525℃海拔4000m 装置容量1.5kVA 外形尺寸800×850×19003mm 2. 三相输入电源线电压指示及切换开关位于主控制面板上。
为指示电网输入的三相线电压值利用电压切换开关的切换可在一只交流电压表上分别指示电网的UAB、UBC、UAC线电压值。
3. 交流电压表、电流表位于主控制面板上。
交流电压表为0450V量程交流电流表为05A量程这两只交流仪表都为指针式仪表精度1.0级用以指示电网输入的三相线电压值均为380V左右和其中一相的相电流值。
4. 主电路漏电保护及输出开关位于主控制面板上。
主电路由“启动”及“停止”、“急停”按钮控制。
按下“启2 动”按钮则主电路的A、B、C及N端子可输出电网的三相四线交流电源按下“停止”按钮则主电路无交流电源输出按下“急停”按钮则主电路也无交流电源输出。
主电路漏电保护位于继电板上。
如三相交流电源输出的A、B、C任一端子和控制柜壳或电机导轨底座发生漏电只要漏电流超过一定值漏电保护装置即动作两个面板的“告警”发光管都发亮两个蜂鸣器都发出声响并自动切断交流电源的输出若再要输出交流电源仍需先按“复位”按钮才能重新启动交流电源。
实验4—9普通照明电路安装
实验4—9 普通照明电路安装【实验目的】1.掌握安全用电的基础知识及常用电工工具的使用方法。
2.了解常用照明电路器材的内部结构，掌握它们的固定和连接方法。
3.了解导线规格及电工器材的选择，学会看懂简单的照明电路。
4.掌握简单照明电路安装的一般操作规程。
【实验原理】1.常用照明电路所需器材1）照明灯目前，家庭常用的照明电光源有白炽灯、荧光灯两种，安装方式可以是吊挂式、嵌入式，也可以是吸顶式。
对于吊挂式白炽灯，在吊线盒和灯座中软线应打结；对于螺旋式灯座，应把电源中性线（零线N）接到灯头的螺旋钢圈上，把相线（火线L）经过开关接到灯头的铜片上，灯头及灯泡金属部分不得外露。
如果火线与零线位置接反，很容易造成触电事故。
吊式灯具距地面高度一般不能低于2.5米。
对于吊顶内的嵌入式大功率白炽灯应采取隔热措施，以防止长时间点灯引燃建筑材料。
白炽灯在拆换和清扫时应关闭电灯开关，注意不要触及灯泡裸露金属部分以免触电。
对于荧光灯，镇流器要与电源电压、灯管功率相配合，不可混用。
如采用电感镇流器，应将镇流器装在灯架中间，灯架距房顶要留有一定空隙，以便通风。
如采用电子镇流器，应选用质量好的产品，否则会因镇流器的原故，造成灯管过早衰老、寿命缩短。
2）开关和插座开关是通电、断电的控制设备。
灯具开关应串联在火线上，不能接在零线上。
如果开关接在零线上，在断电检修时一旦触及金属部分，也会造成触电。
图2 插座示意图图1 单联双控开关接线示意图图4-9-1 单联双控开关示意图 图4-9-2 单相三孔插座示意图开关的种类和型号较多，常见的有单联单控、单联双控、双联单控、双联双控等。
插座是一种常用的电气器具，它灵活方便，在家庭中可以为任何用电器提供电源。
插座大学物理实验235在安装时接线要有一定的排列顺序：单相两孔插座横向排列时，右孔接火线，左孔接零线。
单相三孔插座，上孔接保护接地线（PE），右孔接火线，左孔接零线。
3）导线家庭室内配电导线均要求采用绝缘导线，禁止使用裸导线。
湘科版四年级下册科学《6.1安装房屋照明电路》说课稿
湘科版四年级下册科学《 6.1安装房屋照明电路》说课稿一. 教材分析湘科版四年级下册科学《6.1安装房屋照明电路》这一节课，主要让学生了解和掌握照明电路的基本知识，学会安装简单的照明电路。
教材通过生动的图片和实例，引导学生认识电路元件，理解电路的基本原理，培养学生的动手能力和探究精神。
二. 学情分析四年级的学生已经具备了一定的观察能力和动手能力，对于生活中的电器和电路有一定的了解。
但他们对电路的内部结构和原理还不够清楚，通过本节课的学习，让学生能够理论联系实际，提高他们的实践操作能力。
三. 说教学目标1.知识与技能：让学生了解照明电路的基本知识，认识电路元件，学会安装简单的照明电路。
2.过程与方法：通过观察、实验和动手操作，培养学生的观察能力、动手能力和探究精神。
3.情感态度价值观：培养学生对科学的热爱，增强他们的环保意识和安全意识。
四. 说教学重难点1.重点：照明电路的基本知识，电路元件的认识，照明电路的安装。
2.难点：电路原理的理解，照明电路的安装操作。
五. 说教学方法与手段1.采用问题驱动法，引导学生主动探究，发现问题，解决问题。
2.利用多媒体教学，展示电路原理和实验过程，增强学生的直观感受。
3.采用分组合作法，让学生在实践中学习，提高他们的动手能力。
4.运用激励评价法，激发学生的学习兴趣，提高他们的自信心。
六. 说教学过程1.导入：通过展示房屋照明电路的图片，引导学生关注和思考照明电路的作用和原理。
2.新课导入：介绍照明电路的基本知识和电路元件，让学生认识并理解电路的组成。
3.课堂实验：让学生分组进行照明电路的安装实验，指导他们动手操作，培养实践能力。
4.总结提升：通过实验现象的观察和分析，引导学生理解电路原理，总结照明电路的安装步骤。
5.课堂练习：布置一些相关的练习题，让学生巩固所学知识，提高他们的应用能力。
6.课堂小结：对本节课的内容进行总结，强调重点知识，激发学生的学习兴趣。
七. 说板书设计1.电路元件：电源、开关、灯泡、导线等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
安装简单的照明电路
【目的和要求】
学习安装简单的照明电路；练习使用试电笔。
【仪器和器材】
电源插头，闸刀开关，螺口灯头，卡口灯头，螺口灯泡，卡口灯泡，拉线开关2个，细保险丝2条（不大于0．5安），吊线盒2个，圆木4块，铝心导线若干，瓷夹板若干，黑胶布，试电笔，尖嘴钳子，改锥，花线若干，木螺钉若干，五合板或木板。
【实验方法】
1．先把闸刀开关，吊线盒，拉线开关，圆木在五合板或木板的预定位置不变好。
闸刀开关的安装，必须使向上推时为闭合，不可倒装。
2．把两条铝心导线平行架设，用瓷夹板将导线不变好；并按电路用铝心导线把闸刀开关，拉线开关和吊线盒接好，用花线把吊线盒跟灯头连接起来。
拉线开关必须与火线串接，螺口灯头的螺旋套必须与地线连接。
灯头和吊线盒接线时裸铜丝不能外露，以防短路。
在闸刀开关的输入端用插头接线，接线时注意不要使接插头的两导线裸露部分相碰而发生短路。
3．经检查无误后，在闸刀开关上接好保险丝，安上灯泡后将插头插入实验室插座内，将闸刀开关合上，拉动拉线开关，
看灯泡是否发光（见图3．26－1）。
4．用试电笔测试你的开关是否接在火线上了，如果没有，可将插头调向。
5．将插头取下，电路拆除。
【注意事项】
1．凡是导线接头处都必须用黑胶布把裸露的导线包扎好，不能用医用胶布代替黑胶布。
因为医用胶布绝缘性能差，手触及时易发生危险。
2．选用保险丝的规格不应大于0．5安培。
3．在拆除电路时，应首先将电源断开。
严禁带电操作，以防触电。
4．一个实验组内的学生应分工安装，有的安灯头，有的安闸刀，有的安开关，这样可节省时间。
【参考资料】
1．保险丝熔断的显示
在学生实验时，往往由于短路而熔断保险丝，为使其熔断后能及时显示出来，可接成如图3．26－2的电路。
将一个氖泡（或日光灯启辉器取掉小电容），串联一个l－2兆欧的电阻跨接在保险丝两端。
当电路工作正常时，C、D之间无电压，氖泡不亮，一旦AB之间发生短路保险丝熔断后，氖泡立即发出桔红色光，提醒注意，及时检修。
2．自制试电笔
（1）取日光灯启辉器（热继电器）一个，去掉给外壳并将小电容器剪下。
（2）取内径约18毫米的竹管或塑料管一段，截取7厘米长，并在管中部挖一椭圆形的观察孔。
（3）用木块修制厚约12毫米、直径等于竹管（或塑料管）内径的小圆木塞两个，每个中间钻一个孔。
（4）准备50毫米和15毫米长的M4螺丝（带螺母）各一套，200～500千欧、0．25瓦电阻一只。
把上述材料按图3．26－3装好后即可应用，内部各接线必须用塑料管套好，以防短路。
使用方法及注意事项与大凡试电笔相同。
3．用敷铜片制作电源插头用制印刷电路剩下的边角料，制作学生实验用电源插头，可以避免在插入或拔出时因手触及插片触电。
详尽作法是：把单面数钢板边角料锯成长35毫米，宽7毫米的长方形两块，把四角锉成圆弧形，找一个没有插片的插头，把电源引线焊在铜片上，使两块有铜片的面相对（这是关键）插在孔内即成。
4．试电笔在物理实验中的应用
试电笔除能帮助我们在交流电路中测试火线、地线外，在物理实验中还有其他的用途：
（l）用试电笔判断直流高压的正负极，氖管发亮的一端为
负极，另一端为正极。
（2）用试电笔判断是直流电还是交流电。
用试电笔接触被测电源，如果氖泡只有一侧发光，另一侧不发光，该电源是直流电。
若两侧都发光则为交流电。
（3）用试电笔判断两条火线是否同相。
两手各持一支试电笔站在绝缘物上，用试电笔同时触及两导线，若两个氖泡发光都不太亮，说明两条线为同相，没有电势差；若两氖泡都很亮，说明两条线为异相火线，有线电压存在。
（4）判断线路接触是否优良，试电笔氖泡发的光闪烁不定，即忽明忽灭，可能是某线头松动，接触不良或电压不安定。
用试电笔测试电压应在60伏特以上，对于低压电源则不能用试电笔，因为氖泡的启辉电压在60伏特左右。
【思考题】
1．检查照明电路时，用试电笔去接触灯头上的两个铜柱，氖泡都发光，把开关拉动一下后灯亮了，你想一想这是什么原因？
提示：这是因为把开关串接在地线上了。
2．灯泡忽亮忽暗或有时熄灭，这是什么原因？
提示：可能是，（1）灯座或开关的接线松动，保险丝接触不良，应旋紧；（2）电源电压忽高忽低，或者附近同一线路上有大功率的用电器经常起动；（3）灯丝忽接忽离（应调换灯泡）。
