多级泵维修技术标准

DG160-64型高压给水泵的检修技术标准

DG160-64型高压给水泵的检修规程

1. 给水泵结构概述

型给水泵为卧式分段多级泵（共5级，分别为1级首级和4级次级），其组成部分包括：定子、转子、平衡机构、轴端密封机构、滑销、轴承及油系统组成。1.1 定子部分

主要由轴承、首盖、进水段、导叶、出水段、尾盖等零件用拉紧螺栓连接而成，进水段的吸入口，出水段的吐出口均垂直向上，泵的进水段、中段、出水段的静止密封面是靠金属面加“o”形密封圈进行密封，在拆装给水泵时，对其密封面必须仔细保护，导叶盖板与中段结合面的密封借助反导叶处三个紫铜钉在把紧拉紧螺栓时压缩0.6~0.8毫米来保证。

1.2 转子部分

转子的结构对泵的整体结构，运行稳定性及产品性能都有密切联系，而主要的又表现为叶轮装配于轴上的方式。给水泵叶轮滑配合于轴上，一个用来承受推向力的平衡盘和考虑热膨胀的齿形垫及压紧环，轴端套、橡胶密封环、挡套、轴套、锁紧螺母等件组成。

1.3 平衡机构

采用平衡盘转向力，并使转子在轴向定位。这种平衡机构工作的稳定性与产品运行的可靠性及其寿命有着极为密切的关系。平衡机构由平衡盘、平衡套、挡套柄等组成，能100%平衡轴向力，灵敏度高，工况变化时自动调整能力好。在启动、停车及负荷变化时会造成平衡盘及平衡套的磨损，故应尽量减少启动次数及增加平衡盘、平衡套端面硬度。为了防止平衡机构研磨，增加了止推轴承。

1. 4 轴端密封

轴端密封已成为给水泵长期连续运行的最大威胁，为了克服这一薄弱环节，采用填料密封时，必须考虑填料函的良好冷却。从首盖及尾盖下方引进冷却水，从上方引出，首盖、尾盖衬套带散热片，冷却水为常温的工业水或自来水压力为0.1MPa 以上，水温不超过33℃，进出水温差不超过10℃。

1..5 轴承部分

轴承是直接关系到泵安全运行的关键部件之一，因此，其结构形式必须稳妥可靠。水泵转子依靠位于轴承体内的两个滑动轴承来支撑，轴承采用稀油润滑。当运行一段时间轴瓦下沉时，可用轴承体下部的调节螺钉进行调整，使转子始终位于中心位置，每调整一次调节螺钉，在轴承体与首盖、尾盖的连接处应重新制出定位销孔定位。

1.6 滑销系统

水泵各段外壳的支脚支撑在台板面上，入口和出口段支脚与台板之间由四只螺栓固定，以保证各段水平面上受热膨胀时能保持同心度，给水泵死点位于水泵入口侧，水泵台板与入口段在底脚处设有横销，下部有纵销，以保证水泵沿纵向向出口侧自由膨胀，出口段下部的纵销，保证沿纵中心线的膨胀。

2 泵本体检修工艺及质量标准

2.1修前准备工作

a、做泵效率测试工作；

b、检修前应掌握检修泵的各项性能参数，如出力、效率、轴承振动等等，以便检修前后比较，判定大修质量；掌握检修泵的明显缺陷及潜在缺陷，制订相应的技术措施和方案；

c、准备好拆卸工具和测量工具，必要时准备好手拉葫芦；

d、检修工作开始前应作好安全隔离措施，切断泵部动力电源，关闭进、出口阀及再循环阀，放尽泵内存压、存水。

2.2 泵部解体工作

2.2.1 解体前准备工作

a、拆去冷却水、油系统管路，放掉冷油器内存油，油管管口用破布包好，放油时勿使油流到地面上；

b、拆去暖泵门、进口放水门、再循环门、出口逆止门，拆去压力表管、平衡管、入口滤网、泵罩。

C、垫片、螺母、螺栓、拆下管路及附件应妥善保管。

2.2.2 联轴器解体复查中心

a、解体时注意联轴器的原始记号，组装时按此记号组装；

b、拆下填料器罩及柱梢，拆下填料压盖；

c、拆下填料套，填料环取出盘根；

d、复查联轴器中心，做好记录，联轴器中心允差：端面偏差＜0.06mm 圆周偏差＜0.05mm；

e、使平衡盘闭合，测量联轴器端面间隙不大于6mm；

2.2.3 测量推力间隙

当止推盘工作面与止推块接触时，允许平衡盘与平衡套之间有0.04～0.08mm 间隙，此时止推非工作面与止推轴承有1±0.1mm间隙.

2.2.4 轴瓦解体，抬轴试验：

a、拆下轴承盖，在两轴颈处用水平仪复查轴颈扬度，要求轴的两端同时向上扬起，水平仪指示格数应大致相等；

b、测量轴瓦紧力及间隙，要求轴瓦紧力：±0.02mm，轴瓦顶部间隙为0.08～

0.195mm，两侧间隙为0.04～0.10mm；

c、抬轴试验，检查转子与静子的同心性,拆去主轴后进行弯曲度测量和校正。

2.2.5 平衡装置解体，测量总串轴

a、将吐出端轴承的轴承密封环旋转1800，向入口侧移动，松掉挡油盘乙固定顶丝，取出下轴瓦及挡油盘乙；

b、松掉尾盖螺栓下尾盖；

c、用支架将轴顶住，以防转子下垂压在磨损架上；

d、用深度尺测量轴套锁紧螺母到轴头的距离，然后拆下轴端套、轴套、压紧环、密封胶圈、平衡盘；

e、松掉平衡套压盖螺栓，拆下平衡套；

f、装上平衡盘（不装平衡套）和轴套，拧紧轴套锁紧螺母到原来的位置；

g、测量总串轴（事故串轴）为为8-1mm；

h、测量后即可拆下轴套，平衡套等件。

2.2.6 解体泵体：

a、解体前测量进水段之间的距离，检查壳体的偏斜，要求壳体偏斜＜0.05mm；

b、拆卸8个拉紧螺栓，带回垫片和螺丝，并按顺序摆放；

c、吊走出水段，不得碰伤轴及结合面；

d、拆卸调整套、末级叶轮、中段、挡套等，进行逐级分离；

e、将进水段向后移位，拨联轴器；

f、拆卸低压轴承侧的轴承体，从吸入侧抽轴。

g、拆下来的各部件擦拭干净，做好记号，定点安放，各密封面，特别是中段密封面切勿磕碰、擦伤。

2.3 泵部检修工作

2.3.1 轴承检修项目及要求：

a、轴承钨金无裂纹、脱胎、气孔及严重磨损；

b、轴颈光滑无伤痕；

c、轴颈及下瓦接触角为60°±5°，而且处于下瓦的正中，接触应均匀且达到每平方厘米中至少有两点接触点；

2.3.2 平衡装置检修

平衡盘、平衡套、档套丙工作面应光滑无沟痕，磨损严重应车削加工，或更换备件；

2.3.3 定子部件检修项目及要求：

a、进出水段、中段的各止口不同心度（跳动）公差0.06mm；

b、进水段、中段、出水段各端面不平行度公差0.04mm；

c、定子部件定心止口的最大间隙为0.08mm，否则须进行处理；

d、各中段结合面应平整光洁，无径向沟痕，用颜色法检查接触率应在80%以上，周向应连接不断线；

e、导叶内外圆止口不同心度（跳动）≤0.05mm；

f、导叶端面的不平行度公差≤0.04mm；

g、紫铜钉的高度h应留0.6～0.8mm压缩余量；

h、单级串轴a≥6mm；

i、第一级及次级密封环止口对其内圆的不同心度跳动公差0.025mm，端面对圆的跳动允差0.016mm；

j、导叶套外圆对其内圆的不同心度跳动公差＜0.025mm；

k、测量并记录叶轮、密封环、导叶的各部配合尺寸。

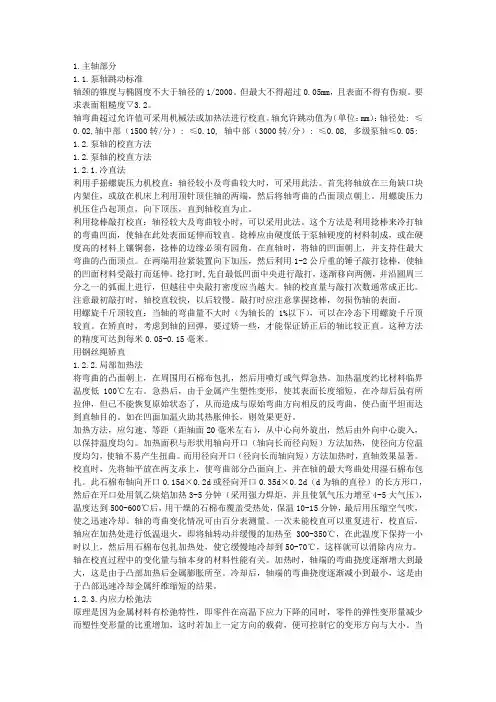

2.3.4 泵轴检修项目及要求

a、泵轴宏观检查，是否有冲蚀，裂纹和毛刺等缺陷，必要时进行探伤检查，轴上丝扣应完整无损伤，若有下列情况，应考虑更换新轴；

b、用百分表测量，轴对于两轴颈处的跳动应小于0.025mm；

c、检查轴颈处圆柱度为0.02～0.03mm；

d、检查键槽与键是否有损坏，配合是否合适；

e、检查轴套与轴配合间隙，轴套外圆有无磨损，磨损严重（磨损深度超过1mm 时）应更换备品；

2.3.5 叶轮检修项目及要求

a、检查叶轮口环的磨损情况，如磨损深度不大，可进行修补，使叶轮口环对内孔的不同心度允差0.025mm，端面对内孔跳动允差0.010mm，如磨损严重应考虑更换备件；

b、检查叶轮磨损情况，如磨损严重应考虑做静平衡工作，根据汽蚀和磨损实际情况，决定是否更换；

2.3.6 叶轮平衡校验

如多级叶轮磨损严重，补焊后应进行动、静平衡校验；
