如何判断电机转向篇
电机旋转方向的定义
电机旋转方向的定义
问题:
文献
涉及产品
电机的旋转方向是如何定义的？
解答:
按照 DIN EN 60034-8 的规定，电机的旋转方向定义如下： 旋转方向是指从电机驱动侧观察的方向 驱动侧是指电机带有输出轴伸的一侧 对于带有双轴伸的电机，驱动侧为： a) 具有较大轴径的一侧 b) 如果两端轴径相同，是指与风扇相反方向的一侧
标注为顺时针方向的电机从驱动侧看轴为顺时针旋转（观察方向为从驱动侧向非驱动册 看）
标注为逆时针方向的电机从驱动侧看轴为逆时针旋转（观察方向为从驱动侧向非驱动册 看）
注意: 由于电机和负载机械的旋转方向是以各自的轴伸作为参考的，所以通常需要选择与负载 机械相反的方向作为电机的旋转方向。
也就是说，逆时针方向的负载机械需要选择顺时针方向的电机来驱动，顺时针方向的负 载机械需要选择逆时针方向的电机来驱动。
。

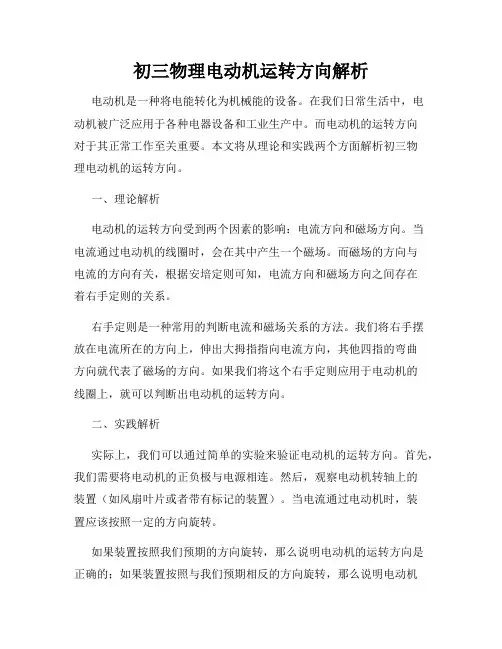

初三物理电动机运转方向解析
初三物理电动机运转方向解析电动机是一种将电能转化为机械能的设备。
在我们日常生活中，电动机被广泛应用于各种电器设备和工业生产中。
而电动机的运转方向对于其正常工作至关重要。
本文将从理论和实践两个方面解析初三物理电动机的运转方向。
一、理论解析电动机的运转方向受到两个因素的影响：电流方向和磁场方向。
当电流通过电动机的线圈时，会在其中产生一个磁场。
而磁场的方向与电流的方向有关，根据安培定则可知，电流方向和磁场方向之间存在着右手定则的关系。
右手定则是一种常用的判断电流和磁场关系的方法。
我们将右手摆放在电流所在的方向上，伸出大拇指指向电流方向，其他四指的弯曲方向就代表了磁场的方向。
如果我们将这个右手定则应用于电动机的线圈上，就可以判断出电动机的运转方向。
二、实践解析实际上，我们可以通过简单的实验来验证电动机的运转方向。
首先，我们需要将电动机的正负极与电源相连。
然后，观察电动机转轴上的装置（如风扇叶片或者带有标记的装置）。
当电流通过电动机时，装置应该按照一定的方向旋转。
如果装置按照我们预期的方向旋转，那么说明电动机的运转方向是正确的；如果装置按照与我们预期相反的方向旋转，那么说明电动机的运转方向是相反的。
这个实验可以帮助我们验证电动机的运转方向，并且是初三物理学习中非常常见的实验之一。
总结：初三物理电动机运转方向的解析，可以从理论和实践两个方面考虑。
理论上，电动机的运转方向受到电流和磁场的影响，可以使用右手定则来判断。
实践上，通过实验来验证电动机的运转方向，可以观察电动机转轴上的装置是否按照预期的方向旋转来确定。
电动机作为一种重要的机电设备，在我们的生活和工作中扮演着重要的角色。
理解和掌握电动机的运转方向对于我们正确使用和维护电动机具有重要意义。
希望本文能够帮助到初三物理学习的同学们，使他们对电动机的运转方向有更深刻的认识。
机器的转向
机器的转向
当测试一种新机器时，一定要知道旋转方向，因为测功机是有方向的。
在一个方向上校准后，这个方向的测量结果比较准确。
另外做耐久的话，设备是有方向的。
所以转速要搞正确。
其中CW(Clockwise )意思是顺时针旋转，CCW(counterclockwise )意思是逆时针旋转。
BOTH 是说正反转都行。
如果是电机要顺着电机轴的方向看。
依据是国标GB1971-2006《旋转电机线端标志与旋转方向》中的第五条旋转方向。
里面是这样说的：旋转方向应是面向D端观察轴时，轴的旋转方向。
线端标志符合本标准的电机应是顺时针旋转方向。
对于其它结构的电机，包括单转向电机，旋转方向应按外壳上的箭头所示。
对于钻机电钻方向是从主轴看进去是逆时针方向。
手持式切割机的方向从主轴看是顺时针方向。
角磨机从主轴看是逆时针方向。
电机正反转工作原理
电机正反转工作原理
电机正反转是指电机能够实现顺时针和逆时针旋转的工作状态。
具体工作原理如下：
1. 电磁感应原理：电机内部一般包含一个固定的磁场和一个可以旋转的线圈。
当通电时，线圈会产生一个磁场，与固定磁场相互作用，导致电机开始运转。
2. 电流方向：电机通过改变线圈中电流的方向，来实现正反转。
当电流方向与磁场方向一致时，线圈受力方向与旋转方向相同，电机顺时针旋转；当电流方向与磁场方向相反时，线圈受力方向与旋转方向相反，电机逆时针旋转。
3. 电机控制：电机的正反转通常是由电路系统中的开关或控制器来实现的。
通过控制电流的流向，可以改变电机的旋转方向。
总结：电机正反转的工作原理是基于电磁感应原理。
通过改变电流方向，可以改变线圈受力的方向，从而使电机实现正反转。

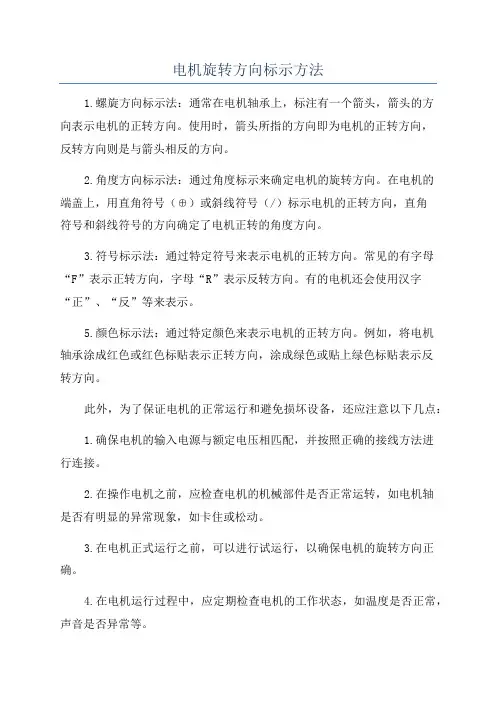

电机旋转方向标示方法
电机旋转方向标示方法
1.螺旋方向标示法：通常在电机轴承上，标注有一个箭头，箭头的方
向表示电机的正转方向。
使用时，箭头所指的方向即为电机的正转方向，
反转方向则是与箭头相反的方向。
2.角度方向标示法：通过角度标示来确定电机的旋转方向。
在电机的
端盖上，用直角符号（⊕）或斜线符号（/）标示电机的正转方向，直角
符号和斜线符号的方向确定了电机正转的角度方向。
3.符号标示法：通过特定符号来表示电机的正转方向。
常见的有字母“F”表示正转方向，字母“R”表示反转方向。
有的电机还会使用汉字“正”、“反”等来表示。
5.颜色标示法：通过特定颜色来表示电机的正转方向。
例如，将电机
轴承涂成红色或红色标贴表示正转方向，涂成绿色或贴上绿色标贴表示反
转方向。
此外，为了保证电机的正常运行和避免损坏设备，还应注意以下几点：
1.确保电机的输入电源与额定电压相匹配，并按照正确的接线方法进
行连接。
2.在操作电机之前，应检查电机的机械部件是否正常运转，如电机轴
是否有明显的异常现象，如卡住或松动。
3.在电机正式运行之前，可以进行试运行，以确保电机的旋转方向正确。
4.在电机运行过程中，应定期检查电机的工作状态，如温度是否正常，声音是否异常等。
5.如发现电机旋转方向与要求的方向不一致，应及时停止运行，并检查电机的接线和控制电路，确保其正确性。
总之，电机旋转方向标示方法是用来准确标示电机正转和反转方向的一种重要手段。
正确理解和操作电机的旋转方向对于保证设备的安全性和工作效率具有重要意义。
用电池、指针万用表确定三相交流异步电动机相序和转向
用电池、指针万用表确定三相交流异步
电动机相序和转向
1、用直流感应法确定异步电机旋转方向
使用的工具：1.5V甲电池一节或两节、指针式万用表2块、试验导线2—4根、试验人员2—3人。
通俗的说法是：先假定C相，电池接非C相，两表分别接C相与非C相，转动电机，看表针偏转，确定A、B相。
具体操作方法：异步电机定子三相绕组是按120°的电角度均匀缠绕在定子铁芯上，每相绕组均有首尾两端，我们把绕组的尾端U、V、W用导线连接在一起，把首端W端子作为公共端与两个指针式万用表（直流毫伏档或直流毫安档）的一支表笔相连，另外两个首端U、V端子分别与电池的正、负极相连接，两只万用表的另一表笔分别与U、V端子相连接，（注意：电池不可一直连接线圈，只可瞬间点动连接线圈，否则电池几乎处于短路状态）其接线如图所示。
试着倒换电池正负极和两块万用表的表笔与线圈的连接位置，可以做到使两只万用表指针都正向偏转，调节合适的量程，使万用表的
指针接近表盘中间的位置。
假设负载要求电机按顺时针转动，解开电机与负载的对轮连接。
我们找助手帮忙，按负载要求的方向瞬间转动一下电机的转子，就会观察到以下现象：
在转子瞬间转动的时候，万用表1指针继续正向偏转，而万用表2指针则反响偏转。
在转子速度由最快到逐渐停止的时候，万用表1指针反向偏转，而万用表2指针则正向偏转。
通过上述工作，我们可以确定：
①万用表1与万用表2的公共端W端子接电源的C相，V端子接电源A相，U端子接电源B相，这样电机就可以正转。
②该电机定子绕组的引出线U、V、W是反相序。
机械设计旋向判断方法
机械设计旋向判断方法
机械设计旋向判断方法是指如何判断旋转部件在工作时的旋转
方向。
在机械设计中，旋转方向是非常重要的，因为它关系到机械的工作效率和性能。
下面介绍几种常用的机械设计旋向判断方法：
1. 右手定则法：该方法是利用右手的拇指、食指和中指来判断旋转方向。
将右手的拇指指向旋转轴线方向，食指和中指垂直于拇指，当食指指向旋转方向时，中指所指方向就是旋转的方向。
2. 螺旋法则法：该方法是通过观察旋转部件的螺旋结构来判断旋转方向。
螺旋的左侧看起来像一个倒立的“L”，右侧看起来像一个正常的“L”。
当旋转方向与螺旋的“L”同侧时，就是顺时针方向；反之，则是逆时针方向。
3. 利用电机转向：该方法适用于电机驱动旋转部件的情况。
在接通电源后，观察电机的旋转方向，该方向就是旋转部件的旋转方向。
以上就是几种常用的机械设计旋向判断方法，设计师可以根据具体情况选择合适的方法来判断旋转方向，从而确保机械的正常运转。
- 1 -。
电机正反转测试方式
电机正反转测试方式
电机正反转测试一般采用以下两种方式：
1. 使用开关控制：连接电机的两个引脚分别接到开关的两个端口，通过切换开关的状态来控制电机的正反转。
当开关关闭时，电流流向电机的一个方向，电机正转；当开关打开时，电流流向电机的另一个方向，电机反转。
2. 使用控制器或微控制器：将电机接到一个电机控制器或微控制器中，通过控制器的输出来控制电机的正反转。
控制器会根据输入信号（比如按钮或信号线）来判断电机的运行方向，并产生相应的电流控制信号，使电机正反转。
需要注意的是，在安全操作电机时，应遵循以下步骤：
1. 先确认电机的相连接方式，确保电机和电源的正负极正确连接。
2. 遵守相关安全操作规程，如戴好安全帽、穿好防护服等。
3. 在进行电机正反转测试前，应先确保测试环境的安全，避免因工作台或工具存在影响操作的障碍物。
4. 在进行电机正反转测试时，应保持警觉并根据需求进行适当的操作，避免误操作导致安全事故。
总之，电机的正反转测试需要按照相关操作规程进行，确保安全和正确的测试结果。
初二物理电动机转动方向分析
初二物理电动机转动方向分析电动机是一种能够将电能转化为机械能的装置，广泛应用于各个领域，如工业生产、交通运输和家庭电器等。
而电动机的转动方向对于其正常运行和实际应用具有重要的意义。
本文将从电动机内部的磁场构成、电流方向以及楔形装置等方面对电动机转动方向进行分析。
一、磁场构成电动机内部的磁场构成着电动机转动的基础。
通常情况下，电动机的磁场由电流和永久磁铁产生。
其中，永久磁铁的磁场方向是不变的，而电流的方向可以通过改变电源极性实现。
在电动机中，通过改变电流方向可改变电磁铁两端的南北极性,使电动机的转动方向发生变化。
二、电流方向电动机的转动方向还与电流的方向有密切关系。
电动机中的电流一般分为直流电流和交流电流。
对于直流电机，电流的流动方向不会改变，因此电机的转动方向取决于磁场方向。
根据左手法则，当电流方向与磁场方向垂直时，电机会产生一个力矩使其开始转动。
而交流电机由于电流方向的周期性变化，所以其转动方向也会随之周期性地改变。
三、楔形装置楔形装置在电动机转动方向中也起到一定的影响作用。
电动机通常由转子和定子两部分组成。
在定子上，有一个形状类似楔形的装置。
当电动机启动时，楔形装置会将转子推动到一个特定的位置，进而产生转动力矩。
而楔形装置的具体形状和位置会对电动机的转动方向产生一定的影响。
综上所述，电动机转动方向的分析需要考虑磁场的构成、电流的方向以及楔形装置等因素。
通过改变电流方向、调整楔形装置的形状和位置，可以实现电动机的转动方向变化。
然而，在实际应用中，我们通常通过连接正确的电源极性和合理安置楔形装置来确定电动机的转动方向，以达到最佳的工作效果。
总之，电动机转动方向的分析对于电动机的正常工作和应用至关重要。
通过了解磁场构成、电流方向和楔形装置等因素，我们可以有效地控制电动机的转动方向，实现电动机在不同场景下的灵活应用。
电机正反转的原理
电机正反转的原理电机的正反转原理可以通过对电机结构和工作原理的理解来解释。
电机是将电能转变为机械能的装置，能够通过电信号来控制机械运动的方向和速度。
电机的正反转是指电机转子的旋转方向，即顺时针（正转）或逆时针（反转）。
电机的结构主要由定子和转子组成。
定子通常由线圈或永磁体构成，而转子则是通过与定子磁场相互作用而转动的部分。
在交流电机中，定子的线圈通过不同的电流方向和大小来产生交变磁场，而转子则由磁场的作用下作相应的旋转运动。
在直流电机中，定子通过直流电流产生恒定的磁场，而转子则在磁场作用下旋转。
那么，电机的正反转是如何实现的呢？在交流电机中，由于交变电流的频率和方向的变化，转子会受到交变磁场的作用而旋转。
当电流正向通过定子线圈时，会产生一个磁场，转子受到磁力的作用而顺时针转动，这个过程就是电机的正转。
当电流反向通过定子线圈时，磁场的方向也会反向，转子受到相反的磁力作用而逆时针转动，这就是电机的反转。
因此，通过控制电流的正向和反向，可以实现电机的正反转。
在直流电机中，正反转的原理与交流电机类似，但有一些差异。
直流电机的正反转是通过改变定子线圈和转子之间的相互作用来实现的。
当电流正向通过定子线圈时，定子的磁场与转子的磁场相互作用，转子随之顺时针转动，实现电机的正转。
当电流反向通过定子线圈时，定子的磁场与转子磁场相互作用的方向也会改变，转子受到相反的磁力作用而逆时针转动，实现电机的反转。
因此，通过改变电流的正向和反向，可以实现直流电机的正反转。
电机的正反转实现通常通过外部的电路和控制器来实现。
在交流电机中，可以通过改变电流的相位或频率来控制电机的正反转。
在直流电机中，可以通过调整电源电压的正负和大小来控制电机的正反转。
这些电路和控制器能够通过切换开关、变压器、电子器件等实现电流的正向和反向的控制，以达到电机正反转的目的。
总结起来，电机的正反转原理主要是通过改变电流的方向和大小，以及调整磁场的方向和强弱来控制电机转子的旋转方向。
电机正反转测试方式
电机正反转测试方式1. 介绍电机正反转测试是一种用来检测电机正反转功能的测试方法。
正反转功能是指电机能够按照设定的方向进行旋转，包括顺时针旋转和逆时针旋转。
在许多应用中，电机的正反转功能是至关重要的，例如工业生产线上的输送带、机械臂的运动等。
因此，进行电机正反转测试是非常重要的。
本文将介绍电机正反转测试的目的、测试设备、测试步骤以及测试结果的评估。
2. 目的电机正反转测试的主要目的是验证电机是否能够按照设定的方向进行旋转。
通过测试，可以确保电机在实际应用中能够正常工作，并且能够按照预期进行正反转操作。
3. 测试设备进行电机正反转测试需要以下设备：•电机：待测试的电机，可以是直流电机或交流电机。
•电源：用来给电机供电的电源。
•开关：用来控制电机的正反转。
•电压表：用来测量电源的电压。
•转速计：用来测量电机的转速。
4. 测试步骤以下是进行电机正反转测试的详细步骤：步骤1：准备工作1.将电机与电源连接，确保电机可以正常供电。
2.将开关与电机连接，确保开关可以控制电机的正反转。
3.将电压表与电源连接，用来测量电源的电压。
4.将转速计与电机连接，用来测量电机的转速。
步骤2：测试正转功能1.打开电源，确保电机有足够的电压供应。
2.将开关设置为正转状态。
3.开始记录电机的转速。
4.观察电机是否按照设定的方向进行正转。
5.持续观察电机的转速，并记录下来。
步骤3：测试反转功能1.将开关设置为反转状态。
2.开始记录电机的转速。
3.观察电机是否按照设定的方向进行反转。
4.持续观察电机的转速，并记录下来。
步骤4：测试结果评估1.比较电机实际的转速与预期的转速是否一致。
2.检查电机是否能够按照设定的方向进行正反转。
3.根据测试结果评估电机的正反转功能是否正常。
4.如果测试结果不符合预期，需要进一步检查电机的连接、电源供应等是否存在问题。
5. 结论通过电机正反转测试，可以验证电机是否能够按照设定的方向进行正反转操作。
测试结果的评估可以帮助我们判断电机的正反转功能是否正常，并及时发现问题。
用万用表判定三相异步电动机出线相序或转向的办法
用万用表判定三相异步电动机出线相序
或转向的办法
在不通电的状况下，可用下述办法判定一台三相异步电动机的出线相序或转向。
下述操作和4极电动机实例拜见图一。
将电机三相绕组接成Y形。
万用表(指针式)置于直流mA(DCmA)挡。
在电动机主轴伸端的端盖上画一个符号。
万用表两表笔别离接中性点和U1端。
从主轴伸端盘动转子使其顺时针翻滚。
在翻滚一星期中，记下每次万用表表针从。
开端向正方向摆时轴伸圆周方向与端盖符号相对的方位(点一个黄点或写上一个“1”字)。
一星期所标点数是电动机的极对数，如2极电机为1个，4极电机为2个。
将表笔改接V1和中性点，重复上述操作。
此刻在轴伸上记下绿色符号或“2”。
再将表笔改接W1和中性点，重复上述操作。
此刻在轴伸上记下赤色符号或“3”。
上述操作完毕后，若符号黄、红、绿或许1,2,3为逆时针次第摆放所示，则该电动机出线U1,V1,W1别离与电源A,B,C(或L1,L2,L3)相相接时，从主轴伸方向看，电动机轴转向应为顺时针。
反之应为逆
时针。
电动机旋转方向判断方法
如果电源端A/B/C三相分别接入电机出厂设定的A/B/C三相，电机启动后，可能是顺时针转，也可能是逆时针转。
电机的正转可以是顺时针，也可以是逆时针，国家标准没有硬性规定。
从电动机的轴向看，顺时针旋转的就是顺时针，逆时针旋转的就是逆时针。
如果是双轴的，以主轴为准（输出轴或大轴）；双轴一样的，以负载要求判断，即主要负载在哪个方向，则从那个方向看。
单相异步电动机的旋转方向与其主、辅绕组的相互位置有关。
也即与主、辅绕组出线端的相互连接有关。
但某些电动机，其主、辅绕组在电动机内部已接在一起，这时要在外部改变电动机旋转方向已不可能（有双向旋转出线端的除外）。
因此，在空载试验时如发现这类电动机的旋转方向不对时，应将电动机内部的绕组接线予以改接，使之符合正确的转向。
技能二十八法——如何判断电机转向篇
--------判断电机转向篇
• 电机的正常运转在生产过程中有着非常重 要的地位，为此我们经常需要对备用设备 进行维护，保证其能在紧急切换状态下正 常运作。电机的转向是判断电机能否正常 运行的一个重要标志！
• 本篇我们以机泵电机和空气冷却机为例。
• 点动：开启电机开关后马上停掉关闭，通 过轴承的减速转动来判断电机转向。
机泵电机转向的判断
• 如图，站在电机侧 观察入口管线与机 泵轴承在同一平面 垂直时，经对轮连 接，可判断电机转 向为逆时针方向。 还可通过点动来判 断。
• 在电机或泵体的显 著位置标示转向。
可通过电机转动时的产生的振动、杂音、 压力表的读数、流量计示数来判断电机的 转向是否正常。
➢电机反转时压力表读数 会比平时低。
• 窍门：在空冷机下方如果感 觉有冷风从下方抽上，证明 转动与其它空冷相同；如果 感觉有热风自上扑来，则证 明转动与其他不同。
பைடு நூலகம்
➢电机反转时流量会变小。 （内操指示）。
➢电机反转时振动与正常 有明显差异。
• 如图，站在电机 侧观察入口管线 与泵体轴承不在 同一平面垂直时， 经过对轮连接， 可判断电机转向 为顺时针方向。
屏蔽泵的转动判断
• 在本部门装置中， 芳烃装置安装有
TRG指针
屏蔽泵。由于此
种机泵运行较为
敏感，所以对其 进行点动启动， 用来判断其轴承
在点动屏蔽泵时，如果TRG指针超出量程 ，则证 明泵轴和电机转动方向是与平时相反的。
转动方向。还可
通过流量判断
（内操指示）。
空气冷却机转动方向判断
• 站在空冷下方观察，多为逆 时针转向。
• 判断空冷机的转动方向，可 以通过观察其风叶转向、皮 带转向、感觉电机振动、同 其他空冷比较、听电机杂音 等多种方式来判断。
电机旋转方向如何快速确定？
电机旋转⽅向如何快速确定？在电机测试或者初期设计阶段，需要考虑电机旋转⽅向，⽽如何设计绕组的三相关系着电机的旋转⽅向。
如果说到电机的旋转⽅向很多⼈会认为很简答，对于分布卷电机或者集中卷q=0.5的电机旋转⽅向很好确定。
下⾯分别介绍q=0.5的6极9槽电机旋转⽅向的确定，q=3/10的10极9槽电机的旋向确定⽅法。
6极9槽对于6极9槽电机，槽电⾓度为3*360/9=120度，因此相邻槽就是相邻相。
对于图中的1,2,3齿分别引出导线，最终定义为ABC相。
上⾯我们已经计算好了1,2-2,3-3,1之间的电⾓度是120度，但是我们不知道是超前还是滞后关系。
如果电机顺时针旋转，可以观测反电势的峰值，1齿最先达到峰值，然后是2齿，然后是3齿。
那么我们接线就可以1A 2B 3C，这样接线电机就是顺时针旋转的。
该种⽅法的思路就是电机的反电势相位关系是与给该相绕组通电的电源对应的。
如果电机逆时针旋转，则3齿最先达到峰值，然后是2齿，然后是1齿。
所以接线就可以3A 2B1C，这样接线电机就是逆时针旋转的。
其实电机旋转⽅向是由相序决定的，相序即相与相的顺序，⽽不是固定的位置，所以对应123齿这种相序：ABC，CAB，BCA的接线⽅式在上述例⼦中电机的旋转⽅向都是顺时针的。
对应123齿：CBA，ACB，BAC的接线⽅式电机是逆时针旋转的。
20极18槽这个电机是20极18槽，单元电机对应的是10极9槽。
槽电⾓度为360/18*10=200°，根据绕组排布，1-2-3绕组相差3个槽，对应相差600°电⾓度，600°电⾓度与240°电⾓度相同，因此该电机1-2-3绕组间夹⾓是240°的。
在机械上或者说在物理上（或在上图中）1-2-3的排列顺序是顺时针，但是在电⾓度上1-2-3是如下图逆时针排列的，因为电⾓度差240°。
因此，此时如果你通电顺序是1-2-3（磁势最⼤值先扫过1，在扫过2，在扫过3），磁场旋转⽅向是逆时针的，则电机是逆时针旋转的。
电机旋转方向的定义
电机旋转方向的定义
•文献
•涉及产品
问题:
电机的旋转方向是如何定义的？
解答:
按照DIN EN 60034-8的规定，电机的旋转方向定义如下：
•旋转方向是指从电机驱动侧观察的方向
•驱动侧是指电机带有输出轴伸的一侧
•对于带有双轴伸的电机，驱动侧为：
a) 具有较大轴径的一侧
b) 如果两端轴径相同，是指与风扇相反方向的一侧
标注为顺时针方向的电机从驱动侧看轴为顺时针旋转〔观察方向为从驱动侧向非驱动册
看〕
标注为逆时针方向的电机从驱动侧看轴为逆时针旋转〔观察方向为从驱动侧向非驱动册
看〕
注意:
由于电机和负载机械的旋转方向是以各自的轴伸作为参考的，所以通常需要选择与负载机械相反的方向作为电机的旋转方向。
也就是说，逆时针方向的负载机械需要选择顺时针方向的电机来驱动，顺时针方向的负载机械需要选择逆时针方向的电机来驱动。
单相电机的转向判断及纠正
电子制作电子报/2004年/12月/05日/第012版/单相电机的转向判断及纠正河南万玉吉 单相异步电机转向的纠正要比三相异步电机转向的纠正麻烦得多。
对于三相异步电动机,只要将三根引线中任意两根位置对调即可纠正电动机的转向,使倒转变为正转;对于单相异步电动机则不同,如果发现转子反转,要想纠正其转向,经常需将电动机拆开,采取重新接线或其他措施才能纠正其转向,显得非常麻烦。
为了减少不必要的麻烦,在装配电动机转子之前,就可以先判断一下电动机的转向,从而直接加以纠正,少走一些弯路。
根据笔者的维修经验,下面简要说明单相异步电动机转向判定及纠正方法。
一、单相异步电动机转向的判定1.易拉罐判断法:单相异步电动机的定子绕好线后,先不装配转子,而将它竖直地放在桌凳上,找一只“易拉罐”当小转子,将它用针顶起,放在定子内圈正中,按图1连接电路,其中D为电机定子,R是分压元件。
当R是调压器时,转动调压器手柄,使电机得到50～70V电压;若R用灯泡时,也要选择适当功率的灯泡,使电机也得到50～70V的电压。
在图1通电实验中,将会看到“易拉罐”有转动或转动趋势,那么它的转动方向就是将来电机转子的转动方向。
如果“易拉罐”转动方向与所需方向一致,说明接线正确。
否则,就要重新接线。
2.硅钢片(或铁片)判断法:仍然按图1连接好电路,把定子铁心平放在凳子上。
另外制作一圆形硅钢片(或铁片),硅钢片(或铁片)中间钻一小孔,小孔中穿入钢丝,当然硅钢片(或铁片)能以钢丝为轴灵活转动。
如图2所示,把该圆形硅钢片(或铁片)当作转子,升到定子铁心正中位置,通电实验时,圆形硅钢片(或铁片)就可转动,它转动的方向就是将来转子转动的方向。
如果圆形硅钢片(或铁片)转动方向与将来转子转动方向一致,说明接线正确。
否则,需要重新接线。
3.钢球判断法:仍然按图1连接好电路,把定子铁心平放在大凳子上,把一钢球放在定子铁心内表面上,通电实验时,会看到钢球沿着定子铁心内表面旋转,其旋转方向就是将来转子的旋转方向。
电机转向测试方法
电机转向测试方法电机转向是指电机在转动过程中，由于制动器或线圈的受力，产生的转向力。
电机转向测试是检测电机的转向力的一种测试方法，是电机的质量检验和安全性检测的重要手段。
本文主要介绍电机转向测试方法的原理及其具体实施步骤。
一、电机转向测试的原理电机转向测试的原理是利用电机的转动过程中，由于制动器或线圈的受力，产生的转向力来测试电机的转向力大小。
当电机转动时，制动器或线圈会受到电机转动时产生的拉力，这就产生了转向效应。
转向力的大小取决于电机的转速、转动惯量、制动器或线圈的受力等因素。
二、电机转向测试的具体实施步骤1、准备工作。
准备测试设备和实验室，检查测试设备是否正常工作，确保实验室环境符合实验要求。
2、安装测试设备。
将电机安装在测试设备上，确保电机和测试设备之间的连接牢固可靠，确保电机的转向力可以测量出来。
3、连接电源。
将电源连接到测试设备，确保电源输出能够稳定支持电机的运行。
4、调整电机参数。
根据电机的实际情况调整电机的转速、转动惯量等参数，以便测量出正确的转向力值。
5、测量转向力。
将测量仪器连接到电机上，连接到电源，按下“开始测量”按钮，测量仪器将开始测量电机的转向力，测量过程中可以调整仪器的精度，以便测量出精确的转向力值。
6、测量结果分析。
当测量完成后，测量仪器将显示出转向力的大小，根据测量结果来判断电机的性能是否符合要求。
三、总结电机转向测试是检测电机转向力的一种测试方法，是电机的质量检验和安全性检测的重要手段。
电机转向测试的原理是利用电机的转动过程中，由于制动器或线圈的受力，产生的转向力来测试电机的转向力大小。
电机转向测试的具体实施步骤包括：准备工作、安装测试设备、连接电源、调整电机参数、测量转向力、测量结果分析等。
通过电机转向测试，可以判断电机的质量和安全性，为电机的使用提供有力的技术支持。
三相异步电机旋转辨识方法
三相异步电机旋转辨识方法三相异步电机是一种常见的电动机类型，广泛应用于工业生产和日常生活中。
在使用三相异步电机时，经常需要对其旋转进行辨识，以确保其正常运行和性能稳定。
本文将介绍三相异步电机旋转辨识的方法和步骤。
为了进行三相异步电机旋转辨识，我们需要了解三相异步电机的结构和工作原理。
三相异步电机由定子和转子两部分组成。
定子是由三组绕组构成，分别接在三个交流电源相间的线路上，通过电源的三相交流电产生旋转磁场。
转子则是由导体材料制成，通过旋转磁场的作用而旋转。
旋转辨识方法的第一步是确定三相异步电机的旋转方向。
可以通过以下几种方法来实现。
第一种方法是通过转子的位置和转动方向来判断旋转方向。
在电机正常运行时，转子会根据旋转磁场的作用而旋转。
我们可以通过观察转子的位置变化来判断旋转方向。
如果转子顺时针旋转，说明电机旋转方向为正转；如果转子逆时针旋转，说明电机旋转方向为反转。
第二种方法是通过电机的转速来判断旋转方向。
正常情况下，三相异步电机的转速是根据电源频率和电机负载来确定的。
当电机旋转方向为正转时，转速会比电源频率稍微高一些；当电机旋转方向为反转时，转速会比电源频率稍微低一些。
因此，通过测量电机的转速可以判断旋转方向。
第三种方法是通过观察电机的运行状态来判断旋转方向。
在电机正常运行时，电机会发出特定的声音和震动。
我们可以通过观察电机运行时的声音和震动来判断旋转方向。
如果电机发出连续的低音声音和平稳的震动，说明电机旋转方向为正转；如果电机发出间断的高音声音和不稳定的震动，说明电机旋转方向为反转。
除了确定旋转方向之外，还可以通过旋转辨识方法来确定三相异步电机的转速和转矩。
转速和转矩是电机运行的两个重要参数，对于电机的性能和工作效果有着重要的影响。
确定电机的转速可以通过测量电机的转速来实现。
常用的测量方法包括使用转速测量仪器和计算测量。
转速测量仪器可以直接测量电机的转速，如使用转速计；计算测量则是通过测量电机的电源频率和电机的极数来计算转速。
怎样辨别电动机正反转怎么才能看懂电机正反转接线图！？
怎样辨别电动机正反转怎么才能看懂电机正反转接线图！？从两者的操作原理进行辨别：一、正向启动：1、合上空气开关qf接通三相电源。
2、按下正向启动按钮 ... 3，km1通电吸合并自锁，主触头闭合接通电动机，电动机这时的相序是l1、l2、l3，即正向执行。
二、反向启动：1、合上空气开关qf接通三相电源。
2、按下反向启动按钮 ... 2，km2通电吸合并通过辅助触点自锁，常开主触头闭合换接了电动机三相的电源相序，这时电动机的相序是l3、l2、l1，即反向执行。
1、准备好万用表，为方便理解操作，先把电机接线盒内四根引线分开，电容取下来暂时不接线。
2、把万用表调至电阻档位，测量哪两根线为主绕阻，哪两根线为副绕阻。
我们先测量出有阻值的两根线（两根蓝色线），并记住阻值。
3、再测量另外两根线（两根红色线）的阻值，通过比较，阻值小的主绕阻，阻值大的为副绕阻。
4、把其中任意一根红色线与蓝色线短接到一起。
5、另外两根线分别接到电容的两根引出线，电容不分正负。
6、将电源的零线（蓝色）与“第4步”中短接的两根线相接。
电源火线（红色）与电容一端相接。
电源地线与电机外壳相接。
这种接法的转向暂时记做正转。
7、如果需要将电机反转，只需将电源火线与电容另一端相连就可以了。
注意事项：如需通电操作，必须将线接至端子排，并盖好接线盒。
电动机是没有规定的正反转方向！而是你需要带动装置正常转动方向为正转！！有的是顺时针转就是正转！有的是逆时针转就是正转！如车床是逆时针转就是正转，电扇是顺时针转就是正转。
你好你家的时钟秒针是顺时针转.那么看电机什么方向转.如果顺时针转就是正转.逆时针就是反转。
那是看你要求电机的执行方向性来定.怎么才能看懂电机正反转接线图！？电机上没有正反图的，只有星形接法，和角形接法，正反转只能接好线运转才知道的。
它多一个接触器多一个控制开关正反转就是随便两相对调就可以实现了。
识别电器的图线的摆设。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
机泵电机转向的判断
• 如图，站在电机侧 观察入口管线与机 泵轴承在同一平面 垂直时，经对轮连 接，可判断电机转 向为逆时针方向。 还可通过点动来判 断。 • 在电机或泵体的显 著位置标示转向。
可通过电机转动时的产生的振动、杂音、 压力表的读数、流量计示数来判断电机的 转向是否正常。
电机反转时压力表读数 会比平时低。
空气冷却机转动方向判断
• 站在空冷下方观察，多为逆 时针转向。 • 判断空冷机的转动方向，可 以通过观察其风叶转向、皮 带转向、感觉电机振动、同 其他空冷比较、听电机杂音 等多种方式来判断。 • 窍门：在空冷机下方如果感 觉有冷风从下方抽上，证明 转动与其它空冷相同；如果 感觉有热风自上扑来，则证 明转动与其他不同。
电机反转时流量会变小。 （内操指示）。 电机反转时振动与正常 有明显差， 经过对轮连接， 可判断电机转向 为顺时针方向。
屏蔽泵的转动判断
• 在本部门装置中， TRG指针 芳烃装置安装有 屏蔽泵。由于此 种机泵运行较为 敏感，所以对其 在点动屏蔽泵时，如果TRG指针超出量程 ，则证 进行点动启动， 明泵轴和电机转动方向是与平时相反的。 用来判断其轴承 转动方向。还可 通过流量判断 （内操指示）。
2010年青工技能二十八法
--------判断电机转向篇
• 电机的正常运转在生产过程中有着非常重 要的地位，为此我们经常需要对备用设备 进行维护，保证其能在紧急切换状态下正 常运作。电机的转向是判断电机能否正常 运行的一个重要标志！ • 本篇我们以机泵电机和空气冷却机为例。 • 点动：开启电机开关后马上停掉关闭，通 过轴承的减速转动来判断电机转向。
