NFC天线解决方案简易版
NFC天线解决方案简易版
NFC天线解决方案简易版1.天线类型选择：通常，NFC天线有两种类型：PCB天线和FPC天线。
PCB天线是通过在PCB板上印制导电线路形成的，适合于大批量生产，成本相对较低。
FPC天线则是采用柔性线路板制造的，适用于尺寸较小或曲面设计的产品。
在选择天线类型时，需要考虑产品的设计要求和制造成本。
如果产品尺寸较小或需要柔性设计，可以选择FPC天线；如果产品尺寸较大或制造成本较为重要，可以选择PCB天线。
2.天线布局设计：天线布局是指将天线放置在产品中的位置和方式。
在天线布局设计中，应注意以下几点：-天线位置：天线应尽量靠近NFC芯片，并且避免与其他电子元件或金属物质相互干扰。
同时，天线应尽量避开人体会接触到的位置，以免影响NFC通信的稳定性。
-天线尺寸：天线的尺寸应根据产品的设计要求和NFC通信的频率进行合理设置。
一般来说，天线长度应为通讯波长的四分之一，通讯波长可以通过速度光学的公式c/f来计算，其中c为光速，f为频率。
-天线形状：天线的形状通常选择为线圈或螺旋形，这种形状能够更好地匹配NFC芯片的阻抗，提高通信效果。
3.优化措施：为了提高NFC天线的性能，可以采取以下几种优化措施：-天线匹配网络：根据天线的阻抗和芯片的阻抗进行匹配，确保信号传输的稳定性和功率传递的效率，常用的匹配网络有串联LC网络和并联LC网络。
-天线绕线方向：NFC天线的绕线方向也会影响其效果，通常应选择顺时针或逆时针方向绕线，以提高天线的灵敏度。
-天线材料：天线的材料也会对其性能产生影响。
选择导电性能好、损耗小的材料，如镀金的铜，可以提高天线的传输效果。
总结来说，NFC天线解决方案的设计需要根据产品的要求和制造成本来选择天线类型，合理布局天线位置和尺寸，并采取优化措施提高性能。
通过以上简易版的解决方案，可以实现高性能和高稳定性的NFC通信。
NFC天线研究与设计
NFC天线研究与设计随着智能设备的普及和无线通信技术的发展，近距离无线通信（NFC）技术已成为日常生活中不可或缺的一部分。
NFC天线作为实现NFC技术的重要部件，其研究与设计对于优化NFC设备的性能具有重要意义。
本文将深入探讨NFC天线的研究与设计，旨在为相关领域的研究人员和工程师提供有价值的参考。
NFC天线研究：基本概念、原理和行业应用NFC天线是一种特殊类型的无线通信天线，用于实现近距离无线通信。
其基本原理是利用电磁感应原理进行数据传输，通信距离一般在10厘米以内。
NFC天线由磁性芯片和天线线圈组成，磁性芯片用于产生高频磁场，天线线圈则用于捕捉磁场并传输数据。
NFC天线的行业应用非常广泛，主要包括以下领域：1、移动支付：通过将NFC天线集成到手机等移动设备中，实现快速、安全的支付功能。
2、智能门禁：将NFC天线应用于智能门禁系统，实现安全、便捷的出入管理。
3、数据传输：利用NFC天线实现设备之间的数据传输，例如文件共享、设备配对等。
NFC天线设计：关键参数、指标及设计方法在设计NFC天线时，需要以下几个关键参数和指标：1、通信距离：通信距离是NFC天线的重要性能指标，通常在10厘米以内。
2、传输速率：传输速率是指NFC天线在单位时间内传输的数据量。
3、功耗：NFC天线的功耗直接影响到设备的续航能力，因此需要尽量降低功耗。
4、集成度：集成度是指NFC天线在设备中的占用空间大小，以及与其他组件的兼容性。
针对以上参数和指标，以下设计方法有助于优化NFC天线：1、选择合适的磁芯材料和线圈结构：磁芯材料和线圈结构对NFC天线的性能有重要影响，应根据具体应用场景进行选择。
2、优化传输协议：传输协议的选择和优化可以有效地提高传输速率和通信稳定性。
3、考虑多因素协同设计：综合考虑通信距离、传输速率、功耗和集成度等多个因素，进行多目标优化设计。
结论本文对NFC天线的研究与设计进行了深入探讨，分析了NFC天线的基本概念、原理和行业应用，并讨论了在设计NFC天线时需要考虑的关键参数、指标及设计方法。
NFC天线模组解决方案
深圳市朗英科技开发有限公司NFC天线及磁片介绍•深圳市朗英科技开发有限公司•康诚电子（香港）有限公司深圳市朗英科技开发有限公司NFC天线介绍NFC天线通过磁场的耦合作为NFC芯片和外界信息传输的通道。
NFC 天线应用支付点对点信息交互智能海报NFC 天线专为智能手机设计深圳市朗英科技开发有限公司深圳市朗英科技开发有限公司NFC天线设计要点物理性能布线尺寸及厚度电气性能距离方向性深圳市朗英科技开发有限公司NFC天线设计—布线HFSS仿真软件设计天线：深圳市朗英科技开发有限公司NFC天线—尺寸及厚度NFC天线尺寸根据客户结构设计NFC天线厚度由我们的加工工艺保证NFC天线—加成法柔性天线工艺介绍产品工艺流程简单，降低不良率，降低工序成本。
取代覆铜板，降低材料成本。
取代传统的蚀刻工艺，流程更环保。
卷对卷印刷和电镀工艺更适合大规模化生产，大幅提高产能。
磁片介绍—磁片的作用隔离金属材料对天线磁场的吸收。
增加天线的磁场强度，有效增加通信感应距离。
在只有天线的条件下的磁场强度示意图：在天线下方增加锂电池的条件下的磁场强度示意图：在天线和锂电池间加磁片的条件下的磁场强度示意图磁片结构—SEMXB-F110结构厚度（mm）保护膜0.015铁氧体本体0.095背面双面胶0.010总厚度0.120磁片设计及生产磁片生产实验设备：hide NFC antenna in batteryAssembly processNFC天线模组—天线+磁片测试标准-ISO 14443(test specification: ISO 10373-6) -ISO 18092(test specification: ISO 22536) -EMVco PICC & PCD Analog contactlessNFC天线测试平台康诚电子（香港）有限公司（深圳市朗英科技开发有限公司）是全国领先的电子元件分销商之一，专业代理国际知名品牌电子元器件及电子产品研发的科技企业。
NFC天线解决方案简易版
NFC天线解决方案简易版1.天线类型根据NFC天线的形式和结构，可以将其分为两种类型：PCB天线和FPC天线。
PCB天线是采用印刷电路板（PCB）上的铜箔制作而成，形状多为圆形、方形或长条形。
它具有结构简单、制作成本低和易于批量生产等优点，广泛应用于消费电子产品中。
FPC天线是采用柔性电路板（FPC）上的导电薄膜制作而成，具有灵活性好和可弯曲性强等优点，适用于曲面设备或特殊形状的应用场景。
2.天线设计（1）频率匹配：NFC通信频率为13.56MHz，因此天线需要在这一频段内有效匹配。
常见的匹配方式包括调谐电容电感器的尺寸和位置，以及调整导线长度等。
（2）辐射效率：天线的辐射效率反映了能量损失的程度，影响通信质量和通信距离。
为提高辐射效率，可以采用增加导线的截面积、减小电阻损耗、优化导线的布局和形状等措施。
（3）方向性：天线的方向性决定了射频信号在空间中的分布情况。
可以通过调整导线的走向、加入相应的辐射体（如补偿环）和抑制器（如负载电阻）等方式来控制射频信号的方向性。
（4）耦合效果：天线与其他元器件的耦合效果对NFC通信质量和设备性能有着重要影响。
要避免天线与元器件之间的互相干扰和损耗，可以采用屏蔽层、隔离缝隙和隔离物等方法。
3.天线制造NFC天线的制造主要涉及到材料选择、工艺流程和制造设备等。
在材料选择上，需要考虑导电性、柔性性能和耐久性等因素，一般选择具有较高导电性和柔性的铜箔或导电薄膜。
在工艺流程上，主要包括线路设计、导线制作、器件装配和封装等环节。
对于PCB天线，可以采用常规的PCB 制造工艺，包括图形设计、制板、蚀刻和金属化等步骤。
对于FPC天线，需要采用特殊的导电薄膜制造工艺，包括薄膜切割、导线刻蚀、器件粘贴和固化等步骤。
而对于制造设备，则需要具备尺寸精度高、加工精细度好和生产效率高等特点。
综上所述，NFC天线的解决方案要考虑天线类型、天线设计和天线制造等关键要素。
在实际应用中，需要根据具体需求和成本效益进行综合选择和设计，以便实现NFC技术的最佳性能和性价比。
NFC天线模组解决方案

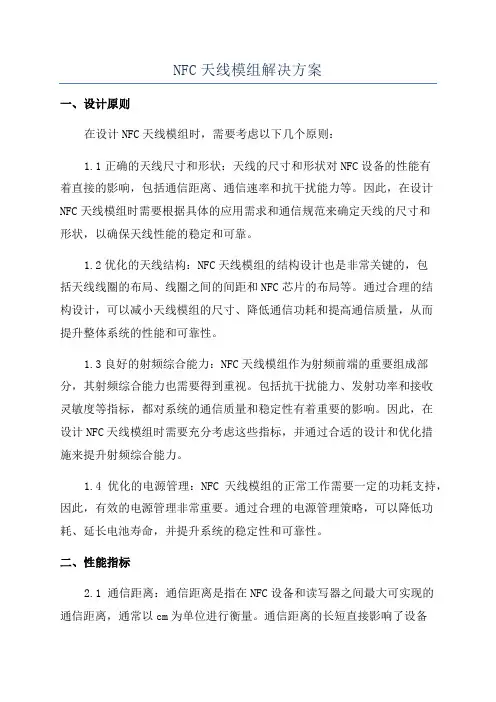

NFC天线模组解决方案一、设计原则在设计NFC天线模组时，需要考虑以下几个原则：1.1正确的天线尺寸和形状：天线的尺寸和形状对NFC设备的性能有着直接的影响，包括通信距离、通信速率和抗干扰能力等。
因此，在设计NFC天线模组时需要根据具体的应用需求和通信规范来确定天线的尺寸和形状，以确保天线性能的稳定和可靠。
1.2优化的天线结构：NFC天线模组的结构设计也是非常关键的，包括天线线圈的布局、线圈之间的间距和NFC芯片的布局等。
通过合理的结构设计，可以减小天线模组的尺寸、降低通信功耗和提高通信质量，从而提升整体系统的性能和可靠性。
1.3良好的射频综合能力：NFC天线模组作为射频前端的重要组成部分，其射频综合能力也需要得到重视。
包括抗干扰能力、发射功率和接收灵敏度等指标，都对系统的通信质量和稳定性有着重要的影响。
因此，在设计NFC天线模组时需要充分考虑这些指标，并通过合适的设计和优化措施来提升射频综合能力。
1.4优化的电源管理：NFC天线模组的正常工作需要一定的功耗支持，因此，有效的电源管理非常重要。
通过合理的电源管理策略，可以降低功耗、延长电池寿命，并提升系统的稳定性和可靠性。
二、性能指标2.1 通信距离：通信距离是指在NFC设备和读写器之间最大可实现的通信距离，通常以cm为单位进行衡量。
通信距离的长短直接影响了设备的使用体验和应用范围。
较好的NFC天线模组应该能够实现更远的通信距离，以提供更便捷的使用体验。
2.2 通信速率：通信速率是指NFC设备和读写器之间的数据传输速率，通常以kbps为单位进行衡量。
在不同的应用场景下，对通信速率的要求也有所不同，但是较高的通信速率可以提高数据传输的效率和速度，对于移动支付和大数据传输等应用场景具有特别重要的意义。
2.3抗干扰能力：NFC设备在使用过程中可能会受到周围环境的干扰，例如其他射频设备或金属物体的存在。
一个良好的NFC天线模组应该能够有效地抵抗这些干扰，提供稳定和可靠的通信环境。
NFC天线设计
摘要NFC，即近距离无线通信，是工作在13.56MHz，用于近距离（小于10厘米）安全通信的无线通信技术。
NFC天线作为手机支付系统的一个不可缺少的重要部分，已经伴随着手机支付功能的发展而日益受到非常广泛的研究和应用，国内外早已经开始专门研究用于手机支付功能的NFC天线，并提出了多种天线模型。
本文是基于天线基本理论以及天线仿真软件HFSS进行了大量的实验仿真，主要是研究NFC天线的设计方法及其小型化技术。
本文共设计了三款天线，分别是双面矩形天线、双面螺旋天线、单面圆角矩形天线，同时仿真出天线的电感随天线各个参数的变化关系，主要是天线绕线数、绕线宽度及间隔与天线等效电感之间的变化关系，讨论并分析各个参数的变化趋势，总结规律，结合实际的需求，得到一款理论上性能最好的天线，并使用网络分析仪中进行了电感测试，测试结果与理论结果较一致。
本文还通过串并联电容和电阻的方式，对着三款天线分别进行了阻抗匹配，使得在13.56MHz处回波损耗达到最小，并且都达到了很好的匹配效果。
本文的研究为各种不同尺寸、不同形状的小型天线设计奠定了理论基础，具有实际意义。
关键字：NFC 线圈天线输入阻抗回波损耗阻抗匹配AbstractNFC, namely close wireless communication, is working in 13.56MHz.It was used to close (within 10 cm) security communication as a kind of wireless communication technology. In mobile payment system, with the development of function mobile payment by extensive research and application, NFC antenna plays an indispensable part, specially for the mobile payment, the NFC antenna has the function of antenna model proposed at home and abroad.In the master antenna theory basis and antenna simulation software HFSS conditions, this thesis did a large number of experimental simulation, mainly is the study of the NFC antenna design method and its miniaturization. The thesis designs three antennas, respectively is two-sided rectangular antenna, double-sided helical round antenna, single rounded rectangle antenna. At the same time, the inductance of the antenna simulation with the change of the various parameters antenna relations, mainly is the antenna coiling number, coiling width and with the antenna interval equivalent inductance of the relationship between changes, then discusses and analyzes the change trend of various parameters and make a conclusion. Combined with the actual demand, we get a theory of the best performance antenna. Finally, we use the network analyzer in inductance test, the results and the theoretical results are consistent.This thesis also through the parallel capacitor and resistor way, to the three paragraphs antenna, the impedance matching is made in 13.56MHz place return loss minimum, and reached the very good matching effect. This thesis studies for many different sizes, different shapes of small antenna design and provides the theoretical basis and with the practical significance.Keywords：NFC, Coil antenna, Input impedance, Return loss, Impedance matching目录摘要 (I)Abstract (II)目录............................................................................................................................................... I II 第1章绪论 (1)1.1 课题背景 (1)1.2 国内外NFC技术的使用现状 (1)1.3 仿真工具HFSS介绍 (3)1.4 本文的研究内容 (4)第2章NFC的工作原理 (5)2.1 引言 (5)2.2 天线的基本参数 (5)2.3 NFC的工作原理 (8)2.3.1 简介 (8)2.3.2 通信模式 (9)2.4 线圈天线 (11)2.4.1 磁场分析 (11)2.4.2 激励加载 (12)2.5 电感耦合原理 (12)2.6 天线电感的计算 (14)2.7 小结 (15)第3章双面矩形天线的设计 (17)3.1 前言 (17)3.1.1 天线尺寸的选择 (17)3.1.2 天线电感值的大小 (17)3.1.3 天线变量的选择 (17)3.2 天线模型及参数 (18)3.2.1 建模 (18)3.2.2 天线模型 (19)3.3 天线的电感随参数的变化分析 (19)3.4.1 阻抗匹配方法 (24)3.4.2主要参数值 (24)3.4.3回波损耗图 (25)3.4.4电感变化图 (25)3.5 变化规律总结 (26)第4章单面圆角矩形螺旋天线 (27)4.1 天线建模 (27)4.1.1 天线总体结构图 (27)4.1.2 参数表示 (27)4.2 天线参数变化分析 (27)4.3 匹配方法及分析 (35)4.3.1 匹配方法 (35)4.3.2 匹配参数值 (35)4.3.3回波损耗图 (35)4.3.4 电感的变化 (36)4.4 规律总结 (37)第5章双面螺旋天线 (46)5.1 天线模型与参数 (46)5.1.1天线建模 (46)5.1.2参数表示 (46)5.2 天线电感随参数的变化分析 (47)5.3 匹配实现方法及分析 (51)5.3.1 匹配方法 (51)5.3.2 主要参数值 (51)5.3.3 回波损耗图 (52)5.3.4电感变化图 (52)5.4结论总结 (53)5.4.1 双面螺旋天线结论总结 (53)5.4.2三副天线的比较 (53)第6章测试结果 (54)6.2 测试结果 (54)6.2.1 材质为FPC的单面矩形天线 (55)6.2.2 材质为PCB矩形双面天线 (57)6.2.3 材质为PCB双面螺旋天线 (60)6.3 总结 (62)6.3.1 测试结果比较 (62)6.3.2 总结 (63)致谢 (64)参考文献 (65)第1章 绪论绪论绪论1.1课题背景本论文来源于与惠州硕贝德无线科技股份有限公司合作的项目NFC天线的设计方法研究。
