2020高考物理电学实验专题讲解和练习
2020届高考物理电学实验(通用型)练习及答案
2020届高考物理电学实验（通用型）练习及答案专题：电学实验1、某实验小组用如图甲所示的电路图来测量电流表(量程2 mA，内阻约为200 Ω)的内阻，除待测电流表、1.5 V的电源、开关和导线外，还有下列可供选择的实验器材：A．定值电阻R1B．定值电阻R2C．滑动变阻器R3(最大阻值为20 Ω)D．滑动变阻器R4(最大阻值为1 000 Ω)E．电阻箱R x(最大阻值为999.9 Ω)F．灵敏电流计G(内阻很小可忽略)(1)为确保安全，精准实验．滑动变阻器应选用__C__(填写器材前对应的字母)．(2)用笔画线代替导线，将实物图乙连接成实验电路图．2、(2019·广东深圳联考)在测定电源电动势和内电阻的实验中，实验室提供了合适的实验器材。
(1)甲同学按图甲中的实线连接电路进行实验，其中定值电阻的作用是______________。
由电压表读数U和电流表读数I，画出U-I图线如图乙所示，可得电源的电动势E＝________ V，内电阻r＝________ Ω。
(结果保留2位有效数字)(2)乙同学因为粗心，多连接了一根导线，如图甲中的虚线所示。
由电压表的读数U和电流表的读数I，画出U-I图线如图丙所示。
乙同学分析了图像出现异常的原因后，认为由图丙也可以达到实验目的，则由图丙可得电源的电动势E＝________ V，内电阻r＝________ Ω。
(结果保留2位有效数字)3、图甲为多用电表的示意图，现用它测量一个阻值约为20 Ω的电阻，测量步骤如下：(1)调节________，使电表指针对准________(填“电阻”或“电流”)的“0”刻线．(2)将选择开关旋转到“Ω”挡的________位置(填“×1”“×10”“×100”或“×1 k”)．(3)将红、黑表笔分别插入“＋”“－”插孔，并将两表笔短接，调节________，使电表指针对准________(填“电阻”或“电流”)的“0”刻线．(4)将红、黑表笔分别与待测电阻两端相接触，若电表读数如图乙所示，该电阻的阻值为________Ω.(5)测量完毕，将选择开关旋转到“OFF”位置．4、现有一块电流表A1，量程I A1＝300 mA，内阻r1约为5 Ω，要把它改装成较大量程的电流表。
2020物理高考备考专题《电学实验》(附答案解析版)

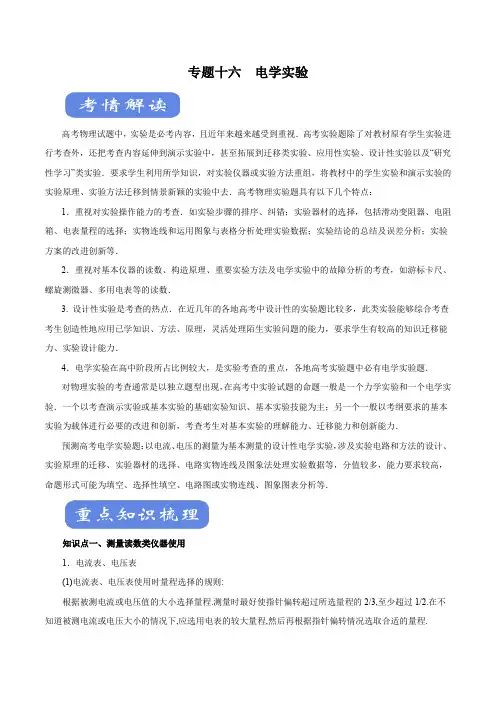

专题十六电学实验高考物理试题中，实验是必考内容，且近年来越来越受到重视．高考实验题除了对教材原有学生实验进行考查外，还把考查内容延伸到演示实验中，甚至拓展到迁移类实验、应用性实验、设计性实验以及“研究性学习”类实验．要求学生利用所学知识，对实验仪器或实验方法重组，将教材中的学生实验和演示实验的实验原理、实验方法迁移到情景新颖的实验中去．高考物理实验题具有以下几个特点：1．重视对实验操作能力的考查．如实验步骤的排序、纠错；实验器材的选择，包括滑动变阻器、电阻箱、电表量程的选择；实物连线和运用图象与表格分析处理实验数据；实验结论的总结及误差分析；实验方案的改进创新等．2．重视对基本仪器的读数、构造原理、重要实验方法及电学实验中的故障分析的考查，如游标卡尺、螺旋测微器、多用电表等的读数．3. 设计性实验是考查的热点．在近几年的各地高考中设计性的实验题比较多，此类实验能够综合考查考生创造性地应用已学知识、方法、原理，灵活处理陌生实验问题的能力，要求学生有较高的知识迁移能力、实验设计能力．4．电学实验在高中阶段所占比例较大，是实验考查的重点，各地高考实验题中必有电学实验题．对物理实验的考查通常是以独立题型出现，在高考中实验试题的命题一般是一个力学实验和一个电学实验．一个以考查演示实验或基本实验的基础实验知识、基本实验技能为主；另一个一般以考纲要求的基本实验为载体进行必要的改进和创新，考查考生对基本实验的理解能力、迁移能力和创新能力．预测高考电学实验题：以电流、电压的测量为基本测量的设计性电学实验，涉及实验电路和方法的设计、实验原理的迁移、实验器材的选择、电路实物连线及图象法处理实验数据等，分值较多，能力要求较高，命题形式可能为填空、选择性填空、电路图或实物连线、图象图表分析等．知识点一、测量读数类仪器使用1．电流表、电压表(1)电流表、电压表使用时量程选择的规则:根据被测电流或电压值的大小选择量程.测量时最好使指针偏转超过所选量程的2/3,至少超过1/2.在不知道被测电流或电压大小的情况下,应选用电表的较大量程,然后再根据指针偏转情况选取合适的量程.(2)读数方法:读数时应使视线垂直于刻度盘表面.凡仪器最小刻度是10分度的,要求读到最小刻度后再往下估读一位(估读的这位是不可靠数字);凡仪器最小刻度不是10分度的,只要求读到最小刻度所在的这一位,不再往下估读.2．电阻箱电阻箱是按照各个数量级上指针的对应数值读数的,指针必须指向某一个确定的数值,不能在两个数值之间,因此电阻箱测量结果的各位读数都是从电阻箱上指针所指位置直接读出的,不再向下估读．如图所示的电阻箱的阻值为84580.2 Ω.3．多用电表(1)使用多用电表测电压、电流时，应根据选择的量程确定最小刻度值，然后读数．(2)使用欧姆挡时，注意以下几个方面：①用多用电表测电阻时,测量前应根据估计的阻值选用适当的挡位.由于欧姆挡刻度的非线性,使用欧姆挡测电阻时,表头指针偏转过大或过小都有较大误差,通常只使用表盘中间一段刻度范围为测量的有效范围,否则要变换倍率.②每更换一次倍率，都要重新进行欧姆调零.③由于欧姆挡表盘刻度不均匀,难于估读,测量结果只需取两位有效数字.计数时不要忘记乘上相应挡位的倍率.④测量时待测电阻要跟其他元件和电源断开.⑤多用电表使用完毕后,应将选择开关拨离欧姆挡,旋至OFF挡或交流电压最高挡上.特别提醒：要区分开“机械零点”与“欧姆零点”：“机械零点”在表盘刻度左侧“0”位置．调整的是表盘下边中间的定位螺丝．“欧姆零点”在表盘刻度的右侧电阻刻度“0”位置，调整的是欧姆挡的调零旋钮．知识点二、电学实验1．电路设计及仪器选取原则正确地选择仪器和设计实验电路,有一定的灵活性,应遵循以下几个基本原则:(1)正确性．(2)安全性．(3)方便性．(4)精确性．2．“伏安类”实验中电流表的内、外接法【特别提醒】在R V、R A均不知的情况下,可采用试触法.如图所示,分别将a端与b、c接触,如果前后两次电流表示数比电压表示数变化明显,说明电压表分流作用大,应采用内接法;如果前后两次电压表示数比电流表示数变化明显,说明电流表分压作用大,应采用外接法.3．滑动变阻器的接法(1)若符合下列情况之一,则滑动变阻器必须接成分压式.①要求电表能从零开始读数;②要求电表能有较大的调节范围;③当待测电阻R x≫R(滑动变阻器的最大阻值)时.(2)当待测电阻R x≪R(滑动变阻器的最大阻值)时,既可接成分压式、也可接成限流式.知识点三、实验误差1．偶然误差和系统误差从性质和来源看,误差分为偶然误差和系统误差两种.(1)偶然误差是由各种偶然因素对实验者、测量仪器、被测物理量的影响而产生的误差.减小偶然误差的方法就是通过多次测量求平均值.(2)系统误差是由于仪器本身不精确,或实验方法粗略或实验原理不完善而产生的.要减小系统误差,必须校准仪器,或改进实验方法,或完善实验原理.2．有效数字(1)测量既然总有误差,测量的数值就只能是近似数,如“174.2 mm”最末的一位数字“2”是不可靠数字,但它仍有意义不能舍,因为它代表了一个大概数量关系,比如这里174.2与174.8相比是接近174还是175就显而易见了.像174.2 mm这种带一位不可靠数字的近似数字叫有效数字,有效数字的最后一位为误差所在位.在实验中,测量时要按有效数字的规则来读数.(2)确定有效数字时，应注意以下问题：①有效数字的位数与小数点的位置无关.有效数字的位数与单位无关.②关于“0”在有效数字中的特殊性:0在前时,从左往右数第一个不为零的数字才是有效数字.0在后时,计入有效数字.③乘方不算有效数字;比如3.020×10－3 m/s中的－3不是有效数字,10也不是.3．减小实验误差的方法(1)多次测量求平均值．(2)累积法．(3)图象法．知识点四、创新实验1.创新实验方案的设计,一般应遵循以下四条原则(1)科学性原则．(2)可靠性原则．(3)方便性原则．(4)准确性原则．2．设计性实验的设计思路知识点五、控制电路的设计技巧1．滑动变阻器控制电路的方式有分压式和限流式两种，下列几种情况必须选用分压式接法：(1)要求被控制电路的电流(或电压)从零开始可连续调节时(如：测绘导体的伏安特性曲线等实验)；(2)被控制电路的电阻R L远大于滑动变阻器的最大值R0时；(3)实验要求的电压变化范围较大(或要求测量多组数据)时；(4)若采用限流式接法，电路中实际电压(或电流)的最小值仍超过电表或电器的额定值时．2．若测量电路电流或电压没有要求从零开始连续调节，只是小范围内测量，且被控制电路的电阻R L 与滑动变阻器的最大值R0接近或R L略小于R0，则应该采用限流式接法．测定电源的电动势和内阻实验必须采用限流式接法．知识点六、电学仪器的选择技巧电学实验器材和电路选择的原则是安全、精确和方便，器材的选择与实验所用的电路密切相关，因此在选择器材前首先要根据实验目的和实验原理设计测量精确、安全可靠、操作方便的实验电路，再根据实验电路的需要选择器材．具体如下：1．电源的选择：一般可以根据待测电阻的额定电流或额定电压选择符合需要的直流电源．2．电表的选择：一般根据电源的电动势或待测用电器的额定电压选择电压表；根据待测电流的最大电流选择电流表；选择的电表的量程应使电表的指针摆动的幅度较大，一般应使指针能达到半偏左右，以减小读数的偶然误差，提高精确度．3．变阻器的选择：所选用的变阻器的额定电流应大于电路中通过变阻器的最大电流，以确保变阻器的安全；为满足实验中电流变化的需要和调节的方便，在分压式接法中，应选用电阻较小而额定电流较大的变阻器，在限流式接法中，变阻器的阻值不能太小．高频考点一基本仪器使用与读数电学实验中的“两尺”与“三表”(1)游标卡尺(2)螺旋测微器(千分尺)读数方法：①测量值＝固定刻度读数＋0.01 mm×可动刻度读数(一定要估读)．②读数时，要注意固定刻度上半毫米刻度线是否已经露出．(3)电流表和电压表(4)多用电表(欧姆表)①使用a．机械调零：检查表针是否停在左端的“0”位置；b．选取适当倍率挡；c．欧姆调零：两表笔相接，检查表针是否停在右端的“0”位置；d．把两表笔分别与待测电阻两端相接，欧姆表的读数乘以倍率即被测电阻的阻值；e．实验结束后，将表笔拔出，并将选择开关旋至OFF挡或交流电压最高挡．②注意事项a．测量电阻时，待测电阻要与其他电路元件断开，两手不要接触待测电阻两端；b．选择好倍率挡后要进行欧姆调零，且每换一次倍率挡要“调零”一次；c．测量电阻时，若指针偏角过小，换较大倍率挡；若指针偏角过大，换较小倍率挡；d．读数＝示数×倍率．例1．下面各图均是用游标卡尺测量时的示意图，图甲中游标卡尺为50分度，图乙为20分度游标卡尺，图丙为10分度游标卡尺，它们的读数分别为__________；________；________.【解析】在图甲中，主尺读数为42 mm，游标尺上第5条刻度线与主尺上的一条刻度线对齐，由于卡尺是50分度的，所以读数为42 mm＋5×0.02 mm＝42.10 mm；在图乙中，主尺读数为63 mm，游标尺上第6条刻度线与主尺上的一条刻度线对齐，由于卡尺是20分度的，所以读数为63 mm＋6×0.05 mm＝63.30 mm；在图丙中，主尺读数为29 mm，游标尺上第8条刻度线与主尺上的一条刻度线对齐，由于卡尺是10分度的，所以读数为29 mm＋8×0.1 mm＝29.8 mm.【答案】42.10 mm63.30 mm29.8 mm【变式探究】如图所示为电压表和电流表的刻度盘示意图，指针位置分别如图甲、乙所示．(1)若使用的是0～3 V量程的电压表，读数为________V．若使用的是0～15 V量程的电压表，读数为________V.(2)若使用的是0～0.6 A量程的电流表，读数为________A．若使用的是0～3 A量程的电流表，读数为________A.【解析】对于电压表，当选取0～3 V量程时，每小格为0.1 V，读数为1.68 V，当选取0～15 V量程时，每小格为0.5 V，读数为8.4 V；对于电流表，当选取0～0.6 A量程时，每小格为0.02 A，读数为0.46 A，当选取0～3 A量程时，每小格为0.1 A，读数为2.30 A.【答案】(1)1.688.4(2)0.46 2.30【举一反三】(1)为了测量电阻，现取一只已经完成机械调零的多用电表，如图甲所示，请根据下列步骤完成电阻测量：①将K旋转到电阻挡“×100”的位置．②将插入“＋”、“－”插孔的表笔短接，旋动部件________(选填“C”或“D”)，使指针对准电阻的“0”刻度线．③将调好零的多用电表按正确步骤测量一电学元件P的电阻，P的两端分别为a、b，指针指示位置如图甲所示．为使测量比较精确，应将选择开关旋到________(选填“×1”、“×10”、“×1 k”)的倍率挡位上，并重新调零，再进行测量．(2)多用电表电阻挡的内部电路如图乙虚线框中所示，电源电动势为E、内阻为r，R0为调零电阻，R g 为表头内阻，电路中电流I与待测电阻的阻值R x的关系式为________；(3)某同学想通过多用电表中的欧姆挡去测量一量程为3 V的电压表内阻．该同学将欧姆挡的选择开关拨至“×1 k”的倍率挡，并将红、黑表笔短接调零后，应选用图中________(选填“A”或“B”)方式连接．在进行了正确的连接、测量后，欧姆表的读数如图甲所示，读数为______ Ω，这时电压表的读数为如图乙所示．若该欧姆挡内阻为24 kΩ，则可算出欧姆挡内部所用电池的电动势为______V(计算结果保留两位有效数字)．【解析】(1)②将插入“＋”、“－”插孔的表笔短接，旋动部件D，使指针对准电阻的“0”刻度线；③指针偏转角度过大，说明所选挡位太大，应换“×10”挡．(2)根据图乙，多用电表测电阻的原理是闭合电路欧姆定律，则有：I＝ER g＋R0＋R x＋r.(3)欧姆表的正极插孔与内部电源的负极相连，与电压表构成一闭合回路，电流从负极流出，进入电压表的正极，所以选择图A正确；欧姆表的读数为：30×1 kΩ＝30 kΩ，电压表的读数为：1.60 V．由题意知欧姆表的内阻为24 kΩ，与电压表的内阻30 kΩ串联，由欧姆定律可知：E＝I(R＋r)＝1.6030 000×(2.4×104＋3×104) V≈2.9 V.【答案】(1)D“×10”(2)I＝ER g＋R0＋R x＋r(3)A30 k 2.9高频考点二以测电阻为核心的电学实验1．最常用的电阻测量方法(1)“伏安法”有电压表、电流表且电表量程恰当时选择“伏安法”．(2)“安安法”电压表不能用或没有电压表的情形下，若知道电流表内阻，可以将电流表当作电压表使用，即选择“安安法”．(3)“伏伏法”电流表不能用或没有电流表的情况下，若知道电压表内阻，可以将电压表当作电流表使用，即选择“伏伏法”．(4)“伏安加R法”在运用伏安法测电阻时，由于电压表或电流表的量程太小或太大，为了满足安全、精确的要求，加保护电阻的方法就应运而生，“伏安加R法”又叫做“加保护电阻法”．(5)滑动变阻器限流式、分压式接法的选择①当题中要求负载上电压或电流从零开始调节时，应采用分压式接法；②当题中要求测量精确度高且调节范围大时，一般用分压式接法；③当滑动变阻器的总电阻比待测电阻阻值的一半还小时，一般用分压式接法；④负载电阻的阻值小于滑动变阻器的总电阻或相差不多，且电压、电流不要求从零可调时，一般用限流式接法；⑤两种接法均可使用时，优先用限流式接法(节能)．(6)电表的“三用”：如果知道电表的内阻，电流表、电压表就既可以测电流，也可以测电压，还可以作为定值电阻来用，即“一表三用”．2．最为精确的电阻测量方法——等效替代法(1)电流等效替代(2)电压等效替代3．电表内阻测量最常用的方法——半偏法(1)用半偏法测电流表内阻，如图所示，电阻箱应和电流表并联，然后与大电阻滑动变阻器串联，R测<R 真．(2)若测电压表内阻，如图所示，电阻箱应和电压表串联，然后与小电阻滑动变阻器并联，且R测>R真.例2．某实验小组利用提供的器材测量某种电阻丝(电阻约为20 Ω)材料的电阻率．他们首先把电阻丝拉直后将其两端固定在刻度尺两端的接线柱a和b上，在电阻丝上夹上一个与接线柱c相连的小金属夹，沿电阻丝移动金属夹，可改变其与电阻丝接触点P的位置，从而改变接入电路中电阻丝的长度．可供选择的器材还有：电池组E(电动势为3.0 V，内阻约1 Ω)；电流表A1(量程0～100 mA，内阻约5 Ω)；电流表A2(量程0～0.6 A，内阻约0.2 Ω)；电阻箱R(0～999.9 Ω)；开关、导线若干．他们的实验操作步骤如下：A．用螺旋测微器在三个不同的位置分别测量电阻丝的直径d；B．根据提供的器材，设计并连接好如图甲所示的电路；C．调节电阻箱使其接入电路中的电阻值最大，闭合开关S；D．将金属夹夹在电阻丝上某位置，调节电阻箱接入电路中的电阻值，使电流表满偏，记录电阻箱的电阻值R和接入电路的电阻丝长度L；E．改变金属夹与电阻丝接触点的位置，调节电阻箱接入电路中的电阻值，使电流表再次满偏．重复多次，记录每一次电阻箱的电阻值R和接入电路的电阻丝长度L.F．断开开关，拆除电路并整理好器材．(1)小明某次用螺旋测微器测量电阻丝直径时其示数如图乙所示，则这次直径的测量值d ＝________mm ；(2)实验中电流表应选择________(选填“A 1”或“A 2”)；(3)小明用记录的多组电阻箱的电阻值R 和对应的接入电路中电阻丝长度L 的数据，绘出了如图丙所示的R －L 关系图线，图线在R 轴的截距为R 0，在L 轴的截距为L 0，再结合测出的电阻丝直径d ，可求出这种电阻丝材料的电阻率ρ＝________(用给定的物理量符号和已知常数表示)．【解析】(1)由图示螺旋测微器可知，固定刻度是0.5 mm ，可动刻度是22.6×0.01 mm ＝0.226 mm ，金属丝直径d ＝0.5 mm ＋0.226 mm ＝0.726 mm.(2)电路中最大电流约为I ＝ER 电阻丝＋r ＝320＋1 A≈0.14 A ，不到0.6 A 的四分之一，如果使用电流表A 2实验误差较大，因此电流表应选A1.(3)由实验步骤可知，外电路电阻不变，由串联电路特点可知，外电路总电阻R 总＝R ＋R 电阻丝＝R ＋ρL S＝R ＋ρL π(d 2)2＝R ＋ρ4L πd 2， 由题图丙可知，当电阻丝接入电路的长度为零时，电路总电阻R 总＝R 0，则R ＋ρ4L πd 2＝R 0，R ＝R 0－ρ4L πd 2，图象斜率的绝对值|k |＝R 0L 0＝4ρπd 2，则电阻率ρ＝πd 2R 04L 0. 【答案】(1)0.726(0.725～0.727) (2)A 1 (3)πd 2R 04L 0【变式探究】待测电阻R x 的阻值约为20 Ω，现要测量其阻值，实验室提供器材如下：A ．电流表A 1(量程为150 mA ，内阻约为10 Ω)B ．电流表A 2(量程为20 mA ，内阻r 2＝30 Ω)C ．电压表V(量程为15 V ，内阻约为3 000 Ω)D ．定值电阻R 0＝100 ΩE ．滑动变阻器R 1，最大阻值为5 Ω，额定电流为1.0 AF ．滑动变阻器R 2，最大阻值为5 Ω，额定电流为0.5 AG ．电源，电动势E ＝4 V(内阻不计)H ．电键S 及导线若干(1)为了使电表调节范围较大，测量准确，测量时电表读数不小于其量程的三分之一，请从所给的器材中选择合适的实验器材：__________________________(均用器材前对应的序号字母填写)；(2)根据你选择的实验器材，请你在虚线框内画出测量R x 的最佳实验电路图并标明元件符号；(3)待测电阻的表达式为R x ＝____________，式中各符号的物理意义为___________________________________________．【解析】(1)由于电源电动势为4 V ，电压表V 量程为15 V ，测量中电压表示数达不到其量程的三分之一，故电压表不能使用；可将电流表A 2与定值电阻R 0串联当作电压表与电流表A 1配合使用，用伏安法测量待测电阻阻值，由于改装的电压表内阻已知，故电流表A 1采用外接法，改装的电压表量程为20 mA×130 Ω＝2.6 V ，两个滑动变阻器最大阻值均为5 Ω，无法起到限流作用，故滑动变阻器采用分压式接法；此时考虑到干路最小电流约为0.8 A ，故滑动变阻器只能选择R 1，经过估算当电流表A 1满偏时，电流表A 2也正好满偏，非常匹配，满足电表读数不小于其量程的三分之一．故器材选择ABDEGH.(2)如图所示(3)待测电阻R x ＝I 2(r 2＋R 0)I 1－I 2，其中，I 1、I 2分别为A 1和A 2的示数，R 0与r 2分别为定值电阻和A 2内阻的阻值．【答案】(1)ABDEGH (2)见解析图 (3)I 2(r 2＋R 0)I 1－I 2 I 1、I 2分别为A 1和A 2的示数，R 0与r 2分别为定值电阻和A 2内阻的阻值【举一反三】某同学利用右图所示电路测量量程为2.5 V 的电压表的内阻(内阻为数千欧姆)，可供选择的器材有：电阻箱R (最大阻值99 999.9 Ω)，滑动变阻器R 1(最大阻值50 Ω)，滑动变阻器R 2(最大阻值5 kΩ)，直流电源E(电动势3 V)，开关1个，导线若干．实验步骤如下①按电路原理图连接线路；②将电阻箱阻值调节为0，将滑动变阻器的滑片移到与图中最左端所对应的位置，闭合开关S；③调节滑动变阻器，使电压表满偏；④保持滑动变阻器滑片的位置不变，调节电阻箱阻值，使电压表的示数为2.00 V，记下电阻箱的阻值．回答下列问题：(1)实验中应选择滑动变阻器________(填“R1”或“R2”)．(2)根据电路图将下图中实物图连线．(3)实验步骤④中记录的电阻箱阻值为630.0 Ω，若认为调节电阻箱时滑动变阻器上的分压不变，计算可得电压表的内阻为________Ω(结果保留到个位)．(4)如果此电压表是由一个表头和电阻串联构成的，可推断该表头的满刻度电流为________(填正确答案标号)．A．100 μA B．250 μAC．500 μA D．1 mA【解析】(1)本实验测电压表的内阻，实验中电压表示数变化不大，则接入电阻箱后电路的总电阻变化不大，故需要滑动变阻器的最大阻值较小，故选R1可减小实验误差．(2)滑动变阻器为分压式接法，连接实物电路如图所示：(3)电压表和电阻箱串联，两端电压分别为2.00 V和0.50 V，则R V＝4R＝2 520 Ω.(4)电压表的满偏电流I g＝UR V＝2.52 520A≈1 mA，故选项D正确．【答案】(1)R1(2)见解析图(3)2 520(4)D 高频考点三测量电源电动势和内阻1．电源电动势和内阻的测量方法任何一种实验方法．一定要紧扣闭合电路欧姆定律E＝U＋Ir，而最关键的是看电路中如何测量出路端电压U和电路中的总电流I，这也是命题专家命题时的入手点．2．数据处理利用图象得出电动势和内阻是常见的方法，对于不同的电路设计，在作图象时都要画出倾斜直线，即得到有关电动势和内阻的一次函数关系，再利用图象中的斜率与截距求解．当电流表或电压表量程不符合实验要求时，要考虑改装电表进行测量，所以有时也会用两个电流表或两个电压表来进行测量．例3．某物理兴趣实验小组的同学为了测量电动势约为3 V的某电源的电动势和内阻，实验室可供选择的实验器材如下．A．电压表V1(0～3 V，R V1＝10 kΩ)B．电压表V2(0～15 V，R V2＝50 kΩ)C．电流表A1(0～3 mA，R g＝100 Ω)D．电流表A2(0～3 A，内阻约为0.5 Ω)E．滑动变阻器R1(0～10 Ω)F．滑动变阻器R2(0～1 000 Ω)G．定值电阻R3＝0.5 ΩH．定值电阻R4＝10 ΩI．开关S以及导线若干回答下列问题：(1)在设计本实验时，为了减小实验误差，电压表应选______(填器材前的序号)，为了操作方便，滑动变阻器应选________(填器材前的序号)，通过分析可知电流表A1的量程太小、电流表A2的量程太大，该小组的同学想将电流表A 1改装成量程合适的电流表，则应将电流表A 1与定值电阻________(填器材前的序号)________(填“串”或“并”)联，改装后的电流表的量程应为________A ；(2)请设计合适的电路图测量电源的电动势和内阻，画在如图甲所示的虚线框内；(3)该实验小组的同学利用所设计的电路得到多组数据，以电流表A 1的示数为横坐标、电压表的示数为纵坐标建立坐标系，并将各组数据描绘在该坐标系中，得到的U －I 图象如图乙所示，则该电源的电动势E ＝________V ，内阻r ＝________Ω.(结果保留两位小数)【解析】(1)电源的电动势约为3 V ，电压表应选A ，为方便实验操作，滑动变阻器应选E ，它的阻值范围是0～10 Ω，电路中最小电流约为0.3 A ，为了扩大电流表A 1的量程，应与A 1并联一个小电阻R 3，改装电流表的满偏电流I ＝I g ＋I g R g R 3＝0.003 A ＋3×10－3×1000.5A ＝0.603 A ； (2)电路图如图所示；(3)分析可知，改装后电流表的量程是电流表A 1量程的201倍，图线在纵轴上的截距等于电源的电动势，由题图乙读出电源的电动势为E＝2.96 V，图线斜率的绝对值表示电源内阻r，故r＝2.96－2.12201×2.5×10－3Ω＝1.67 Ω.【答案】(1)A E G并0～0.603(2)见解析图(3)2.96 1.67【变式探究】某探究性学习小组利用如图所示的电路测量电池的电动势和内阻．其中电流表A1的内阻r1＝1.0 kΩ，电阻R1＝9.0 kΩ，为了方便读数和作图，给电池串联一个R0＝3.0 Ω的电阻．①按图示电路进行连接后，发现aa′、bb′和cc′三条导线中，混进了一条内部断开的导线．为了确定哪一条导线内部是断开的，将电键S闭合，用多用电表的电压挡先测量a、b′间电压，读数不为零，再测量a、a′间电压，若读数不为零，则一定是________导线断开；若读数为零，则一定是________导线断开．②排除故障后，该小组顺利完成实验．通过多次改变滑动变阻器触头位置，得到电流表A1和A2的多组I1、I2数据，作出图象如图．由I1－I2图象得到电池的电动势E＝________V，内阻r＝________Ω.【解析】①用多用电表的电压挡测U ab≠0，说明两表笔与电源两极间为通路，问题出在a、b′之间的含有电键的电路部分；若U aa′≠0，说明aa′导线断路，若U aa′＝0，说明导线bb′断开．②由于I2≫I1，故可将I2视为干路电流，则有I1(R1＋r1)＝E－I2(r＋R0)则I1＝ER1＋r1－r＋R0R1＋r1·I2，故从图线的截距和斜率可求得E＝1.4 V，r＝0.5 Ω。
2020年高考物理考点题型归纳与训练专题二十电学实验(含解析)

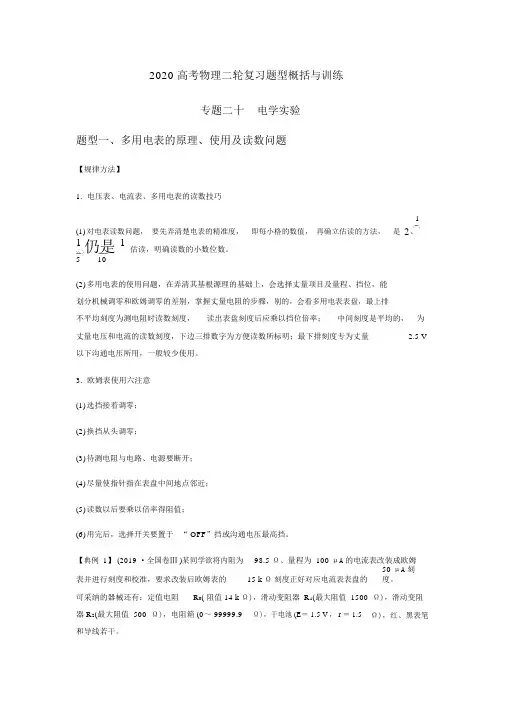

2020 高考物理二轮复习题型概括与训练专题二十电学实验题型一、多用电表的原理、使用及读数问题【规律方法】1.电压表、电流表、多用电表的读数技巧1 (1)对电表读数问题，要先弄清楚电表的精准度，即每小格的数值，再确立估读的方法，是2、1仍是1估读，明确读数的小数位数。
510(2)多用电表的使用问题，在弄清其基根源理的基础上，会选择丈量项目及量程、挡位，能划分机械调零和欧姆调零的差别，掌握丈量电阻的步骤，别的，会看多用电表表盘，最上排不平均刻度为测电阻时读数刻度，读出表盘刻度后应乘以挡位倍率；中间刻度是平均的，为丈量电压和电流的读数刻度，下边三排数字为方便读数所标明；最下排刻度专为丈量 2.5 V 以下沟通电压所用，一般较少使用。
3.欧姆表使用六注意(1)选挡接着调零；(2)换挡从头调零；(3)待测电阻与电路、电源要断开；(4)尽量使指针指在表盘中间地点邻近；(5)读数以后要乘以倍率得阻值；(6)用完后，选择开关要置于“ OFF”挡或沟通电压最高挡。
【典例 1】 (2019 ·全国卷Ⅲ )某同学欲将内阻为98.5 Ω、量程为 100 μA的电流表改装成欧姆表并进行刻度和校准，要求改装后欧姆表的15 k Ω刻度正好对应电流表表盘的50 μA刻度。
可采纳的器械还有：定值电阻R0( 阻值 14 k Ω)，滑动变阻器 R1(最大阻值 1500 Ω)，滑动变阻器 R2(最大阻值 500 Ω)，电阻箱 (0～ 99999.9Ω)，干电池 (E＝ 1.5 V ， r ＝ 1.5Ω)，红、黑表笔和导线若干。
(1)欧姆表设计将图 a 中的实物连线构成欧姆表。
欧姆表改装好后，滑动变阻器R 接入电路的电阻应为________ Ω；滑动变阻器选 ________( 填“R1”或“R2”)。
(2)刻度欧姆表表盘经过计算，对整个表盘进行电阻刻度，如图 b 所示。
表盘上a、 b 处的电流刻度分别为25 和 75，则 a、 b 处的电阻刻度分别为________、________。
2020届高考物理专题分析-电学实验-电表改装

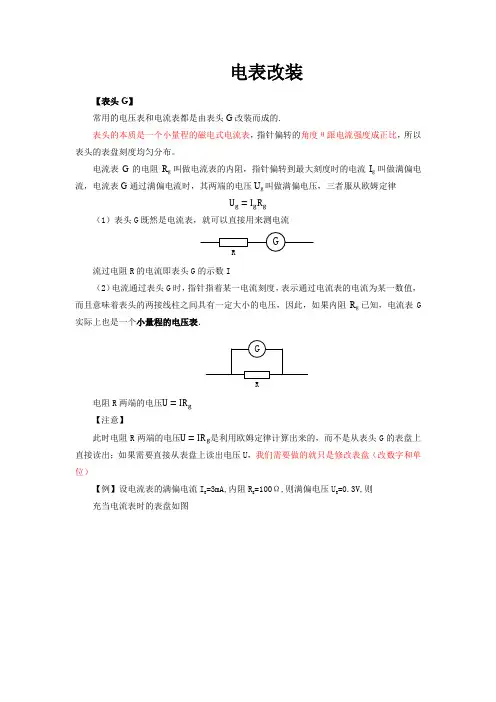

电表改装【表头G】常用的电压表和电流表都是由表头G改装而成的.表头的本质是一个小量程的磁电式电流表，指针偏转的角度θ跟电流强度成正比，所以表头的表盘刻度均匀分布。
电流表G的电阻R g叫做电流表的内阻，指针偏转到最大刻度时的电流I g叫做满偏电流，电流表G通过满偏电流时，其两端的电压U g叫做满偏电压，三者服从欧姆定律U g=I g R g（1）表头G既然是电流表，就可以直接用来测电流流过电阻R的电流即表头G的示数I（2）电流通过表头G时，指针指着某一电流刻度，表示通过电流表的电流为某一数值，而且意味着表头的两接线柱之间具有一定大小的电压，因此，如果内阻R g已知，电流表G 实际上也是一个小量程的电压表．R电阻R两端的电压U=IR g【注意】此时电阻R两端的电压U=IR g是利用欧姆定律计算出来的，而不是从表头G的表盘上直接读出；如果需要直接从表盘上读出电压U，我们需要做的就只是修改表盘（改数字和单位）【例】设电流表的满偏电流I g=3mA,内阻R g=100Ω,则满偏电压U g=0.3V,则充当电流表时的表盘如图充当电压表时的表盘如图【改装】表头G的满偏电压U g和满偏电流I g一般都比较小，无论是用来测电流还是测电压，一般都不能直接测，需要先扩大量程，即改装。
测量较大的电压时要串联一个大电阻用来分压，把它改装成大量程电压表；测量较大的电流时则要并联一个小电阻用来分流，把它改装成大量程的电流表。
【示数与偏角】电流表（电压表）的示数，取决于表头G与电阻R的总电流（总电压）电流表（电压表）的偏角，取决于流过表头G的电流（偏转的角度θ跟电流强度成正比）【例】四个相同的小量程电流表G(表头)分别改装成两个电流表A1、A2和两个电压表V1、V2。
已知电流表A1的量程大于A2的量程，电压表V1的量程大于V2的量程，改装好后把它们按图示接法连入电路，比较每种接法中电表的示数与偏角θ.解析：电流表A1的量程大于A2的量程，则R1<R2，电压表V1的量程大于V2的量程，则R1>R2，。
高中物理电学实验练习题及讲解
高中物理电学实验练习题及讲解电学是高中物理中的一个重要分支，它涉及到电流、电压、电阻等基本概念，以及欧姆定律、基尔霍夫定律等基本定律。
以下是一些高中物理电学实验练习题及对应的讲解：1. 实验题目：验证欧姆定律。
实验器材：电源、电阻箱、电流表、电压表、导线若干。
实验步骤：- 将电源、电阻箱、电流表、电压表通过导线连接成一个闭合电路。
- 调节电阻箱的电阻值，记录不同电阻值下的电流表和电压表的读数。
- 根据欧姆定律 \( V = IR \)，计算电阻值，与电阻箱的设定值进行比较。
讲解：欧姆定律是电学中的一个基本定律，它表明在电路中，通过电阻的电流与两端电压成正比，与电阻成反比。
通过实验可以直观地验证这一定律的正确性。
2. 实验题目：测量串联电路中的电流和电压。
实验器材：电源、电阻器、电流表、电压表、导线若干。
实验步骤：- 将两个电阻器串联连接，接入电源，并在电路中接入电流表和电压表。
- 测量并记录电路中的电流和两个电阻器两端的电压。
- 根据串联电路的特点，分析电流和电压的分布。
讲解：串联电路中，电流在各个元件中是相同的，而电压则按照电阻值的比例分配。
通过实验可以加深对串联电路电流和电压分布规律的理解。
3. 实验题目：测量并联电路中的电流和电压。
实验器材：电源、电阻器、电流表、电压表、导线若干。
实验步骤：- 将两个电阻器并联连接，接入电源，并在电路中接入电流表和电压表。
- 测量并记录电路中的总电流以及各个电阻器中的电流和两端的电压。
- 分析并联电路中电流和电压的分布规律。
讲解：并联电路中，各个支路的电压相同，而总电流等于各个支路电流之和。
通过实验可以验证并联电路的电流和电压分配规律。
4. 实验题目：使用基尔霍夫定律求解复杂电路。
实验器材：电源、电阻器、电流表、电压表、导线若干。
实验步骤：- 构建一个包含多个节点和回路的复杂电路。
- 应用基尔霍夫电流定律（KCL）和基尔霍夫电压定律（KVL）列出方程组。
2020年高考物理电学专题解题策略指导典型例题解析针对性练习强化练习
电学专题一、解题策略纵观近些年高考，无论是哪个地区的试卷，涉及带电粒子在电磁场中运动的题目年年都有，考查与电场力和洛伦兹力有关的带电粒子在电场、磁场、组合场中的运动次数最多，极易成为试卷的压轴题。
其次是与安培力有关的通电导体在磁场中的加速或平衡问题。
磁感应强度、磁感线、安培力、洛伦兹力的理解及安培定则和左手定则的运用，一般以选择题的形式出现。
这一部分是高考的热点。
这部分知识与生产、生活、现代科技等联系密切，如质谱仪、回旋加速器、粒子速度选择器、等离子体发电机、电磁流量计等高科技仪器的理解及应用相联系带电粒子在电、磁场中的运动要受到电场力和洛仑兹力的作用,在电场力和洛仑兹力交替作用下,粒子时而在磁场中做圆周运动,时而进入电场做匀变速直线运动,时而进入另一磁场,使轨道的圆心发生变化或轨道的半径发生改变。
这样,粒子的运动就在不断地变化、不断地重复进行着。
这些问题中，有的图形很复杂，有的过程很难分析，对平面几何知识的要求很高，计算也比较复杂，但是能够很好地训练分析能力和数学计算能力。
高考题变幻无常，但是基本思想是不变的，就是考查物理学科的核心素养，重点锻炼学生的综合分析、解决问题的能力。
带电粒子(带电体)在电磁场中运动的分析思路主要是：（1）弄清场的组成；（2）进行受力分析；（3）确定带电粒子的运动状态，注意运动情况和受力情况的结合；（4）画出粒子运动轨迹，灵活选择不同的运动规律．分析过程中要记住三点：能够正确对电磁场中的带电粒子从受力、运动、能量、动量四个方面进行分析：①受力分析是基础：一般要从受力、运动、功能的角度来分析。
这类问题涉及的力的种类多，含重力、电场力、磁场力、弹力、摩擦力等；②运动过程分析是关键：包含的运动种类多，含匀速直线运动、匀变速直线运动、类平抛运动、圆周运动以及其他曲线运动；③根据不同的运动过程及物理模型，选择合适的定理列方程（牛顿运动定律、运动学规律、动能定理、能量守恒定律等）求解；电磁感应现象与磁场、电路、力学、能量、动量等知识联系的综合题以及感应电流(或感应电动势)的图象问题在高考中频繁出现。
2020-2021年高考物理重点专题讲解及突破15：电学实验【含答案】
2020-2021年高考物理重点专题讲解及突破15：电学实验※考点一基本仪器的使用及读数1．螺旋测微器(千分尺)的构造、原理及读数(1)构造：如图所示，B为固定刻度，E为可动刻度．(2)原理：测微螺杆F与固定刻度B之间的精密螺纹的螺距为0.5 mm，即旋钮D每旋转一周，F前进或后退0.5 mm，而可动刻度E上的刻度为50等份，每转动一小格，F前进或后退0.01 mm，即螺旋测微器的精确度为0.01 mm.(3)读数①测量时被测物体长度的半毫米数由固定刻度读出，不足半毫米部分由可动刻度读出．②测量值(mm)＝固定刻度数(mm)(注意半毫米刻度线是否露出)＋可动刻度数(估读一位)×0.01(mm)．③如图所示，固定刻度示数为 2.0 mm，半毫米刻度线未露，而可动刻度上的示数为15.0，最后的读数为2.0 mm＋15.0×0.01 mm＝2.150 mm.2．游标卡尺的构造、原理及读数(1)构造：主尺、游标尺(主尺和游标尺上各有一个内、外测量爪)、游标尺上还有一个深度尺．(如图所示)(2)用途：测量厚度、长度、深度、内径、外径．(3)原理：利用主尺的最小分度与游标尺的最小分度的差值制成．不管游标尺上有多少个小等分刻度，它的刻度部分的总长度比主尺上的同样多的小等分刻度少 1 mm.常见的游标卡尺的游标尺上小等分刻度有10个的、20个的、50个的，其读数见下表：超重点1：电学实验基础刻度格数(分度)刻度总长度每小格与1 mm的差值精确度(可准确到)109 mm0.1 mm0.1 mm2019 mm0.05 mm0.05 mm5049 mm0.02 mm0.02 mm(4)读数：若用x的格数，则记录结果表达为(x＋K×精确度) mm.3．常用电表的读数对于电压表和电流表的读数问题，首先要弄清电表量程，即指针指到最大刻度时电表允许通过的最大电压或电流值，然后根据表盘总的刻度数确定精确度，按照指针的实际位置进行读数即可．(1)0～3 V的电压表和0～3 A的电流表读数方法相同，此量程下的精确度是0.1 V和0.1 A，看清楚指针的实际位置，读到小数点后面两位．(2)对于0～15 V量程的电压表，精确度是0.5 V，在读数时只要求读到小数点后面一位，即读到0.1 V.(3)对于0～0.6 A量程的电流表，精确度是0.02 A，在读数时只要求读到小数点后面两位，这时要求“半格估读”，即读到最小刻度的一半0.01 A.[典例1] (1)如图甲所示的三把游标卡尺，它们的游标尺从上至下分别为9 mm长10等分、19 mm长20等分、49 mm长50等分，它们的读数依次为______ mm、________ mm、________ mm.(2)使用螺旋测微器测量金属丝的直径，示数如图乙所示，则金属丝的直径是______ mm.(3)①如图丙所示的电表使用0.6 A量程时，对应刻度盘上每一小格代表______ A，图中表针示数为________ A；当使用3 A量程时，对应刻度盘中每一小格代表________ A，图中表针示数为________ A.②如图丁所示的电表使用较小量程时，每小格表示________ V，图中表针的示数为________ V．若使用的是较大量程，则这时表盘刻度每小格表示________ V，图中表针示数为________ V.(4)旋钮式电阻箱如图所示，电流从接线柱A流入，从B流出，则接入电路的电阻为________ Ω.今欲将接入电路的电阻改为2 087 Ω，最简单的操作方法是_______________.若用两个这样的电阻箱，可得到的电阻值范围为________．【解析】(1)最上面图读数：整毫米是17，不足1毫米数是7×0.1 mm＝0.7 mm，最后结果是17 mm ＋0.7 mm＝17.7 mm.中间图读数：整毫米是23，不足1毫米数是17×0.05 mm＝0.85 mm，最后结果是23 mm＋0.85 mm＝23.85 mm.最下面图读数：整毫米是3，不足1毫米数是7×0.02 mm＝0.14 mm，最后结果是3 mm＋0.14 mm＝3.14 mm.(2)固定刻度示数为1.0 mm，不足半毫米的从可动刻度上读，其示数为15.0，最后的读数为1.0 mm＋15.0×0.01 mm＝1.150 mm.(3)①使用0.6 A量程时，刻度盘上的每一小格为0.02 A，表针示数为0.44 A；当使用3 A量程时，每一小格为0.1 A，表针示数为2.20 A.②电压表使用3 V量程时，每小格表示0.1 V，表针示数为1.70 V；使用15 V量程时，每小格表示0.5 V，表针示数为8.5 V.(4)电阻为1 987 Ω，最简单的操作方法是将“×1 k”旋钮调到2，再将“×100”旋钮调到0.每个电阻箱的最大阻值是9 999 Ω，用这样的两个电阻箱串联可得到的最大电阻是2×9 999 Ω＝19 998 Ω.故用两个这样的电阻箱，可得到的电阻值范围为0～19 998 Ω.【答案】(1)17.723.85 3.14(2)1.150(1.149～1.151均可)(3)①0.020.440.1 2.20(2.19～2.21均可) ②0.1 1.70(1.69～1.71均可) 0.5 8.5 (4)1 987 将“×1 k”旋钮调到2，再将“×100”旋钮调到0 0～19 998 Ω※考点二测量电路的接法及选择1．电流表、电压表测电阻两种方法的比较电流表内接法电流表外接法电路图误差原因电流表分压U测＝U x＋U A电压表分流I测＝I x＋I V电阻测量值R测＝U测I测＝R x＋R A＞R x，测量值大于真实值R测＝U测I测＝R x R VR x＋R V＜R x，测量值小于真实值适用条件R A≪R x R V≫R x口诀大内偏大(大电阻用内接法测量，测量值偏大)小外偏小(小电阻用外接法测量，测量值偏小)2.两种接法的选择(1)阻值比较法：先将待测电阻的估计值与电压表、电流表内阻进行比较，若R x较小，宜采用电流表外接法；若R x较大，宜采用电流表内接法．简单概括为“大内偏大，小外偏小”．(2)临界值计算法R x＜R V R A时，用电流表外接法；R x＞R V R A时，用电流表内接法．(3)实验试探法：按如图所示接好电路，让电压表一根接线柱P先后与a、b处接触一下，如果电压表的示数有较大的变化，而电流表的示数变化不大，则可采用电流表外接法；如果电流表的示数有较大的变化，而电压表的示数变化不大，则可采用电流表内接法．[典例2] 在伏安法测电阻的实验中，待测电阻R x约为200 Ω，电压表V的内阻约为2 kΩ，电流表A 的内阻约为10 Ω，测量电路中电流表的连接方式如图a或图b所示，结果由公式R x＝UI计算得出，式中U 与I分别为电压表和电流表的示数．若将图a和图b中电路测得的电阻值分别记为R x1和R x2，则________(选填“R x1”或“R x2”)更接近待测电阻的真实值，且测量值R x1________(选填“大于”“等于”或“小于”)真实值，测量值R x2________(选填“大于”“等于”或“小于”)真实值．【解析】R xR A＝20，R VR x＝10，因此R x属于大电阻，用电流表内接法时测量值更接近真实值，即R x1更接近真实值；因R x1＝UI＝R x＋R A，故R x1>R x，R x2＝UI＝R x R VR x＋R V，故R x2<R x.【答案】R x1大于小于※考点三滑动变阻器两种接法的选择1．滑动变阻器两种接法的比较限流接法分压接法对比说明电路图串、并联关系不同负载R上电压调节范围RER＋R0≤U≤E0≤U≤E分压电路调节范围大负载R上电流调节范围ER＋R0≤I≤ER0≤I≤ER分压电路调节范围大闭合S前触头位置b端a端都是为保护电路元件2.(1)题设条件中所提供的电表量程或电阻的最大允许电流不够．(2)题设条件中的滑动变阻器的最大阻值远小于被测电阻或电路中串联的其他电阻的阻值．(3)题设要求回路中某部分电路两端的电压从零开始连续变化．3．两种电路均可使用的情况下，应优先采用限流式接法：因为限流式接法电路简单、能耗低．[典例3] 有一个额定电压为2.8 V，功率约为0.8 W的小灯泡，现要用伏安法描绘这个小灯泡的IU图线，有下列器材供选用：A．电压表(0～3 V，内阻6 kΩ)B．电压表(0～15 V，内阻30 kΩ)C．电流表(0～3 A，内阻0.1 Ω)D．电流表(0～0.6 A，内阻0.5 Ω)E．滑动变阻器(10 Ω，2 A)F．滑动变阻器(200 Ω，0.5 A)G．蓄电池(电动势6 V，内阻不计)(1)某同学误将电流表和电压表接成如图甲所示的电路，其他部分连接正确，接通电源后，小灯泡的发光情况是__________________．要求小灯泡的电压从零开始增大，应选择图乙中的电路图________(选填“a”或“b”)．(2)用正确的电路进行测量，电压表应选用________，电流表应选用________(用序号字母表示)． (3)滑动变阻器应选用________(用序号字母表示)．(4)通过实验测得此小灯泡的伏安特性曲线如图丙所示．由图线可求得此小灯泡在正常工作时的电阻为______Ω.(5)若将此小灯泡与电动势为 6 V 、内阻不计的电源相连，要使小灯泡正常发光，需串联一个阻值为________Ω的电阻．(结果保留三位有效数字)【解析】 (1)由于电流表内阻很小，灯泡被短路，不发光；要使小灯泡的电压从零开始增大，应采用分压电路，即图乙中的b.(2)小灯泡额定电压为2.8 V ，应选择0～3 V 量程的电压表，小灯泡的额定电流I ＝P U≈0.29 A ，应选择0～0.6 A 量程的电流表．(3)由于采用分压电路，故滑动变阻器选择阻值为10 Ω的滑动变阻器E.(4)由小灯泡的伏安特性曲线可知，两端电压为额定电压2.8 V 时，通过小灯泡的电流为0.28 A ，由欧姆定律可知此时小灯泡电阻为10 Ω.(5)小灯泡正常发光时，小灯泡与电阻串联，通过电阻的电流与通过小灯泡的电流相等，均为0.28 A ；小灯泡两端电压与电阻两端电压之和为6 V ，所以电阻两端电压为3.2 V ，由欧姆定律可知R ＝3.20.28 Ω≈11.4Ω.【答案】(1)不亮 b (2)A D (3)E (4)10 (5)11.4※考点四 电表的改装改装成电压表 改装成电流表内部电路改装原理串联分压并联分流改装后的量程U ＝I g (R ＋R g )I ＝R ＋R g R I g量程扩大的倍数 n ＝U U gn ＝I I g接入电阻的阻值R ＝UI g－R g ＝(n －1)R g R ＝I g R g I －I g ＝R gn －1 改装后的总内阻R V ＝R g ＋R ＝nR gR A ＝R ·R g R ＋R g ＝R gn校对电路改装成的电压表 改装成的电流表[典例4] 改装电路．(1)已知表头G 满偏电流为100 μA ，表头上标记的内阻值为900 Ω.R 1、R 2和R 3是定值电阻．利用R 1和表头构成1 mA 的电流表，然后再将其改装为两个量程的电压表．若使用a 、b 两个接线柱，电压表的量程为1 V ；若使用a 、c 两个接线柱，电压表的量程为3 V ．则根据题给条件，定值电阻的阻值应选R 1＝________ Ω，R 2＝________ Ω，R 3＝________ Ω.(2)用量程为3 V 、内阻为2 500 Ω的标准电压表V 对改装表3 V 挡的不同刻度进行校准．所用电池的电动势E 为5 V ；滑动变阻器R 有两种规格，最大阻值分别为50 Ω和5 k Ω.为方便实验中调节电压，图中R 应选用最大阻值为________ Ω的滑动变阻器．(3)校准时，在闭合开关S 前，滑动变阻器的滑动端P 应靠近________(选填“M ”或“N ”)端． (4)若由于表头G 上标记的内阻值不准，造成改装后电压表的读数比标准电压表的读数偏小，则表头G 内阻的真实值________(选填“大于”或“小于”)900 Ω.【解析】 (1)根据题意，R 1与表头G 构成1 mA 的电流表，则I g R g ＝(I －I g )R 1，得R 1＝100 Ω；若使用a 、b 两个接线柱，电压表的量程为1 V ，则R 2＝U ab －I g R g I＝910 Ω；若使用a 、c 两个接线柱，电压表的量程为3 V ，则R 3＝U ac －I g R gI－R 2＝2 000 Ω. (2)电压表与改装电表并联之后，电阻小于2 500 Ω，对于分压式电路，要求滑动变阻器的最大阻值小于并联部分，同时还要便于调节，故滑动变阻器选择小电阻，即选择50 Ω的电阻．(3)在闭合开关S 前，滑动变阻器的滑动端P 应靠近M 端，使并联部分分压为零，起到保护作用． (4)造成改装后电压表的读数比标准电压表的读数偏小，说明通过表头G 的电流偏小，则实际电阻偏大，故表头G 内阻的真实值大于900 Ω.【答案】(1)100 910 2 000 (2)50 (3)M (4)大于[考纲解读]1．掌握螺旋测微器的原理及读数方法． 2.掌握电流表、电压表和滑动变阻器的使用方法及电流表和电压表的读数方法． 3.会用伏安法测电阻，并能测定金属丝的电阻率．[基本实验要求]1．实验原理超重点2：测定金属的电阻率根据电阻定律公式知道只要测出金属丝的长度和它的直径d ，计算出横截面积S ，并用伏安法测出电阻R x ，即可计算出金属丝的电阻率．2．实验器材被测金属丝，直流电源(4 V)，电流表(0～0.6 A)，电压表(0～3 V)，滑动变阻器(50 Ω)，开关，导线若干，螺旋测微器，毫米刻度尺．3．实验步骤(1)用螺旋测微器在被测金属丝上的三个不同位置各测一次直径，求出其平均值d . (2)连接好用伏安法测电阻的实验电路．(3)用毫米刻度尺测量接入电路中的被测金属丝的有效长度，反复测量三次，求出其平均值l . (4)把滑动变阻器的滑片调节到使接入电路中的电阻值最大的位置．(5)闭合开关，改变滑动变阻器滑片的位置，读出几组相应的电流表、电压表的示数I 和U 的值，填入记录表格内．(6)将测得的R x 、l 、d 值，代入公式S ＝πd 24和R ＝ρlS中，计算出金属丝的电阻率．[规律方法总结]1．数据处理(1)在求R x 的平均值时可用两种方法： ①用R x ＝UI分别算出各次的数值，再取平均值． ②用UI 图线的斜率求出．(2)计算电阻率：将记录的数据U 、I 、l 、d 的值代入电阻率计算式ρ＝R x S l ＝πd 2U4lI.2．注意事项(1)先测直径，再连电路：为了方便，测量直径应在金属丝连入电路之前测量． (2)电流表外接法：本实验中被测金属丝的阻值较小，故采用电流表外接法．(3)电流控制：电流不宜过大，通电时间不宜过长，以免金属丝温度过高，导致电阻率在实验过程中变大．3．误差分析(1)测量电阻时采用外接法，电压表分流产生误差． (2)长度和直径的测量误差．※考点一 仪器的选取和电路设计1．[实验仪器的选取] (2020·吉林长春质检)某同学对电阻丝的电阻与哪些因素有关进行了实验探究，现有如下器材：电源E(电动势为4 V，内阻约为1 Ω)；电流表A1(量程5 mA，内阻约为10 Ω)；电流表A2(量程0.6 A，内阻约为1 Ω)；电压表V1(量程3 V，内阻约为1 kΩ)；电压表V2(量程15 V，内阻约为3 kΩ)；滑动变阻器R1(阻值0～2 Ω)；滑动变阻器R2(阻值0～20 Ω)；开关及导线若干．他对电阻丝做了有关测量，数据如下表所示.编号电阻丝直径D/mm电阻丝直径的二次方D2/mm2电阻丝长度L/cm电阻R/Ω10.2800.078 4100.0016.3020.2800.078 450.008.1630.5600.313 6100.00 4.07(1)(2)图乙是他测量编号为2的电阻丝电阻的备选原理图，则该同学应选择电路________(选填“A”或“B”)进行测量．电流表应选________，电压表应选________，滑动变阻器应选________．【解析】(1)螺旋测微器的读数为d＝0.5 mm＋1.2×0.01 mm＝0.512 mm.(2)根据题图乙可知，电路中变阻器采用限流式接法，所以变阻器应选R2.由于电源电动势为4 V，所以电压表应选V1.根据表格数据可知，电路中最大电流超过5 mA，所以电流表应选A2.由于待测电阻满足R VR x>R xR A，电流表应用外接法，所以应选择电路A.【答案】(1)0.512(0.511～0.513均正确)(2)A A2V1R22．要测量某种合金的电阻率．(1)若合金丝长度为L ，直径为D ，阻值为R ，则其电阻率ρ＝________.用螺旋测微器测合金丝的直径如图甲所示，读数为________ mm.(2)图乙是测量合金丝阻值的原理图，S 2是单刀双掷开关．根据原理图在图丙中将实物连线补充完整．(3)闭合S 1，当S 2处于位置a 时，电压表和电流表的示数分别为U 1＝1.35 V ，I 1＝0.30 A ；当S 2处于位置b 时，电压表和电流表的示数分别为U 2＝0.92 V ，I 2＝0.32 A ．根据以上测量数据判断，当S 2处于位置________(选填“a ”或“b ”)时，测量相对准确，测量值R x ＝________ Ω.(结果保留两位有效数字)【解析】(1)金属丝电阻R ＝U I ＝ρLS＝ρLπD22，则电阻率ρ＝πRD24L ；由图示螺旋测微器可知，其示数为0.5 mm ＋15.0×0.01 mm ＝0.650 mm.(3)根据ΔU U 1＝1.35－0.921.35≈0.32，而ΔI I 1＝0.32－0.300.30≈0.07，可知，电流表分压较大，因此必须采用电流表外接法，即S 2处于位置b 时，测量相对准确，根据欧姆定律，则有R x ＝0.920.32Ω≈2.9 Ω. 【答案】(1)πRD24L0.650 (2)如图所示 (3)b 2.9※考点二 数据处理及误差分析3． (2020·山东潍坊统考)一探究小组要测量2B 铅笔芯的电阻率，所用的实验器材有：电源E (9 V)，铅笔芯(最大阻值约6 Ω)，滑动变阻器(最大阻值20 Ω)，电流表A(量程为0.3 A ，内阻约为0.5 Ω)，电压表V(量程为3 V ，内阻约为1 000 Ω)，开关S.(1)将虚线框内测量铅笔芯电阻的实验电路图补充完整．(2)实验中，改变连入电路的铅笔芯长度L ，测出对应的电阻值R ，测得的5组实验数据已描点在如图甲所示的R-L 坐标系中，请画出RL 图线．(3)用螺旋测微器测量铅笔芯的直径，如图乙所示，其读数为________ mm.(4)根据画出的RL 图线及测得的铅笔芯的直径，可求得铅笔芯的电阻率为________ Ω·m(保留三位有效数字)．【解析】(1)由于待测电阻R x ＜R A R V ，所以电流表应采用外接法，若滑动变阻器采用限流式接法，I min＞0.3 A ，故滑动变阻器采用分压式接法．(3)螺旋测微器的读数为1 mm ＋20.0×0.01 mm ＝1.200 mm. (4)由电阻定律得R ＝ρL S ＝ρ4L πd 2，RL 图线的斜率k ＝4ρπd2，解得ρ＝3.77×10－5Ω·m. 【答案】(1)如图a 所示 (2)如图b 所示(3)1.200 (4)3.77×10－54．在“测定金属的电阻率”实验中，所用测量仪器均已校准．待测金属丝接入电路部分的长度约为50 cm.(1)用螺旋测微器测量金属丝的直径，其中某一次测量结果如下图所示，其读数应为________ mm(该值接近多次测量的平均值)．(2)用伏安法测金属丝的电阻R x .实验所用器材为：电池组(电动势3 V ，内阻约1 Ω)、电流表(内阻约0.1 Ω)、电压表(内阻约3 k Ω)、滑动变阻器R (0～20 Ω，额定电流2 A)、开关、导线若干．某小组同学利用以上器材正确连接好电路，进行实验测量，记录数据如下：次数1234567U/V0.100.300.70 1.00 1.50 1.70 2.30I/A0.0200.0600.1600.2200.3400.4600.520x(3)下图丙是测量R x的实验器材实物图，图中已连接了部分导线，滑动变阻器的滑片P置于变阻器的一端．请根据(2)所选的电路图，补充完成下图丙中实物间的连线，并使闭合开关的瞬间，电压表或电流表不至于被烧坏．(4)这个小组的同学在坐标纸上建立U、I坐标系．如上图丁所示，图中已标出了与测量数据对应的4个坐标点．请在图中标出第2、4、6次测量数据的坐标点，并描绘出U-I图线．由图线得到金属丝的阻值R x＝________ Ω.(保留两位有效数字)(5)根据以上数据可以估算出金属丝电阻率约为________(填选项前的符号)．A．1×10－2Ω·m B．1×10－3Ω·mC．1×10－6Ω·m D．1×10－8Ω·m(6)任何实验测量都存在误差．本实验所用测量仪器均已校准．下列关于误差的说法中正确的选项是________．A．用螺旋测微器测量金属丝直径时，由于读数引起的误差属于系统误差B．由于电流表和电压表内阻引起的误差属于偶然误差C．若将电流表和电压表的内阻计算在内，可以消除由测量仪表引起的系统误差D ．用U-I 图象处理数据求金属丝电阻可以减小偶然误差【解析】(1)主尺半刻度线未露出，读数为0 mm ，螺旋尺的读数为39.8×0.01 mm ＝0.398 mm ，所以此螺旋测微器读数为(0＋0.398)mm ＝0.398 mm.(2)由图表数据可知，待测电阻阻值约为5 Ω，若电路采用限流接法，回路最小电流I ＝ER x ＋R 滑＋r，代入数值约为0.11 A ，不可能达到0.020 A ，所以应该是分压接法．(3)实物连图时要注意：开关闭合前，滑动变阻器应处于零阻值处，以使待测电阻的电压最小；应保证开关能控制整个电路的通断；电流从电压表和电流表正极流入．(4)在坐标系中描出2、4、6次测量数据对应的点，然后连线．由于第6个数据描点偏差太大，舍弃不用；图线的斜率即为R x 的阻值，由图象可知，R x ＝4.5 Ω.(5)由电阻定律知R ＝ρl S ，则ρ＝Sl ·R ＝πd22lR ≈1×10－6 Ω·m ，C 正确．(6)由于读数而引起的误差是偶然误差，由于电压表与电流表的内阻而引起的误差是系统误差，A 、B 错误．若将电流表和电压表的内阻计算在内，则消除了电表内阻对实验的影响，即消除了由测量仪表引起的系统误差，C 正确．用UI 图象处理数据，体现了多次测量求平均值的思想，而且剔除了个别偶然误差比较大的点，如图线中的第6个点，D 正确．【答案】(1)0.398(0.397～0.399均正确) (2)甲 (3)图见解析 (4)图见解析 4.5(4.3～4.7均正确) (5)C (6)CD超重点3：描绘小电珠的伏安特性曲线[考纲解读]1．掌握滑动变阻器的使用方法及连接方式． 2.掌握伏安特性曲线的描绘方法． 3.理解小电珠的伏安特性曲线为什么不是一条直线．[基本实验要求]1．实验原理(1)测多组小电珠的U、I的值，并绘出I U图象；(2)由图线的斜率反映电流与电压和温度的关系．2．实验器材小电珠“3.8 V,0.3 A”、电压表“0～3 V～15 V”、电流表“0～0.6 A～3 A”、滑动变阻器、学生电源、开关、导线若干、坐标纸、铅笔．3．实验步骤(1)画出电路图(如实验原理图甲)．(2)将小电珠、电流表、电压表、滑动变阻器、学生电源、开关用导线连接成如实验原理图乙所示的电路．(3)测量与记录移动滑动变阻器触头位置，测出12组左右不同的电压值U和电流值I，并将测量数据填入自己设计的表格中．(4)数据处理①在坐标纸上以U为横轴，I为纵轴，建立直角坐标系．②在坐标纸上描出各组数据所对应的点．③将描出的点用平滑的曲线连接起来，就得到小电珠的伏安特性曲线．[规律方法总结]1．滑动变阻器的限流式接法和分压式接法比较两种接法的电路图负载R上电压的调节范围RER＋R0≤U≤E 0≤U≤E负载R上电流的调节范围ER＋R0≤I≤ER0≤I≤ER2.(1)电路的连接方式①电流表应采用外接法：因为小电珠(3.8 V 0.3 A)的电阻很小，与量程为0.6 A的电流表串联时，电流表的分压影响很大．②滑动变阻器应采用分压式接法：目的是使小电珠两端的电压能从0连续变化．(2)闭合开关S前，滑动变阻器的触头应移到使小电珠分得电压为0的一端，使开关闭合时小电珠的电压能从0开始变化，同时也是为了防止开关刚闭合时因小电珠两端电压过大而烧坏灯丝．(3)I U图线在U0＝1.0 V左右将发生明显弯曲，故在U＝1.0 V左右绘点要密，以防出现较大误差．3．误差分析(1)由于电压表不是理想电表，内阻并非无穷大，会带来误差，电流表外接，由于电压表的分流，使测得的电流值大于真实值．(2)测量时读数带来误差．(3)在坐标纸上描点、作图带来误差．※考点一实验原理与操作1．如图为“描绘小灯泡伏安特性曲线”实验的实物电路图，已知小灯泡额定电压为2.5 V.(1)完成下列实验步骤：①闭合开关前，调节滑动变阻器的滑片，______________________________；②闭合开关后，逐渐移动变阻器的滑片，_____________________________；③断开开关……根据实验数据在方格纸上作出小灯泡的伏安特性曲线．(2)在虚线框中画出与实物电路对应的电路图．【解析】(1)①滑动变阻器的滑片在最左端时，小灯泡两端电压最小，为了保护小灯泡不被烧坏，因此在闭合开关前，滑动变阻器的滑片应处在最左端；②在调节滑动变阻器时，应注视电压表的示数，不能超过小灯泡的额定电压．【答案】(1)①使它靠近变阻器左端的接线柱②增加小灯泡两端的电压，记录电流表和电压表的多组读数，直至电压达到额定电压(2)如图所示2．有一个小电珠上标有“4 V,2 W”的字样，现在要用伏安法描绘这个小电珠的I U图线，现有下列器材供选用：A．电压表(0～5 V，内阻10 kΩ)B．电压表(0～15 V，内阻20 kΩ)C．电流表(0～3 A，内阻0.4 Ω)D．电流表(0～0.6 A，内阻1.0 Ω)E．滑动变阻器(10 Ω，2 A)F．滑动变阻器(500 Ω，1 A)G．学生电源(直流6 V)、开关、导线若干(1)实验时，选用图甲而不选用图乙的电路图来完成实验，请说明理由：________________________________________________________________________________________________________________________________________________________________________________________________________________________.(2)实验中所用电压表应选用________，电流表应选用________，滑动变阻器应选用________．(用序号字母表示)(3)把如图所示的实验器材按正确的电路图用笔画线代替导线连接成实物电路图．【解析】(1)由于测量数据要从零开始，故采用题图甲所示的分压式电路，且能方便地多测几组数据．(2)因小电珠额定电压为4 V，则电压表选量程为0～5 V的电压表．小灯泡的额定电流为I＝PU ＝24A＝0.5 A，则电流表选D.滑动变阻器应选最大阻值较小的E，这样在实验中移动滑片时能使电路中的电流和电压有明显的变化，从而减小读数误差．(3)实物电路如图所示．【答案】(1)描绘小电珠的I U图线所测数据需从零开始，并要多取几组数据(2)A D E (3)图见解析※考点二数据处理及误差分析3．(2017·高考全国卷Ⅰ)某同学研究小灯泡的伏安特性．所使用的器材有：小灯泡L(额定电压3.8 V，额定电流0.32 A)；电压表V(量程3 V，内阻3 kΩ)；电流表A(量程0.5 A，内阻0.5 Ω)；固定电阻R0(阻值1 000 Ω)；滑动变阻器R(阻值0～9.0 Ω)；电源E(电动势5 V，内阻不计)；开关S；导线若干．(1)实验要求能够实现在0～3.8 V的范围内对小灯泡的电压进行测量，画出实验电路原理图．(2)实验测得该小灯泡伏安特性曲线如图(a)所示．由实验曲线可知，随着电流的增加小灯泡的电阻________(选填“增大”“不变”或“减小”)，灯丝的电阻率________(选填“增大”“不变”或“减小”)．(3)用另一电源E0(电动势4 V，内阻1.00 Ω)和题给器材连接成图(b)所示的电路，调节滑动变阻器R 的阻值，可以改变小灯泡的实际功率．闭合开关S，在R的变化范围内，小灯泡的最小功率为________ W，最大功率为________ W．(结果均保留两位小数)【解析】(1)要实现在0～3.8 V的范围内对小灯泡的电压进行测量，则滑动变阻器需要设计成分压接法；电压表V应与固定电阻R0串联，将量程改为4 V．由于小灯泡正常发光时电阻约为12 Ω，所以需将电流表外接．(2)由小灯泡伏安特性曲线可知，随着电流的增加小灯泡的电阻增大．根据电阻定律可知，灯丝的电阻率增大．(3)当滑动变阻器接入电路中的阻值最大为9.0 Ω时，流过小灯泡的电流最小，小灯泡的实际功率最小，把滑动变阻器视为等效电源内阻的一部分，在题图(a)中画出等效电源E0′(电动势4 V，内阻1.00 Ω＋9.0 Ω＝10 Ω)的伏安特性曲线，函数表达式为U＝4－10I(V)，图线如图中Ⅰ所示，故小灯泡的最小功率为P min＝U1I1＝1.75×0.225 W≈0.39 W．当滑动变阻器接入电路中的阻值最小为零时，流过小灯泡的电流最大，小灯泡的实际功率最大，在题图(a)中画出电源E0(电动势4 V，内阻1.00 Ω)的伏安特性曲线，函数表达式为U＝4－I(V)，图线如图中Ⅱ所示，故小灯泡的最大功率为P max＝U2I2＝3.68×0.318 W≈1.17 W.【答案】(1)实验电路原理图如图所示。
2020年高考物理压轴题专练附解答： 电学实验
电学实验1、多用电表测电阻使用“五步”法（1）选档：选倍率,一般要选择比被测电阻的估计值低一个数量级的倍率,如估计值为200Ω就应该选×10的倍率;（2）调零：进行欧姆调零;（3）测量：将红、黑表笔接被测电阻两端进行测量;（4）读数：将指针示数乘以倍率,得测量值;（5）整理：测量结束后,将选择开关扳到OFF或交流电压最高挡。
特别注意:用欧姆挡测电阻时,如果指针偏转角度太小(即指针所指的欧姆刻度值太大),应该适当增大倍率重新调零后再测量;如果指针偏转角度太大(即指针所指的欧姆刻度值太小),应该适当减小倍率重新调零后再测量。
2、控制电路的设计技巧（1）滑动变阻器控制电路的方式有分压式和限流式两种，下列几种情况必须选用分压式接法：①要求被控制电路的电流(或电压)从零开始可连续调节时(如：测绘导体的伏安特性曲线等实验)；②被控制电路的电阻RL远大于滑动变阻器的最大值R0时；③实验要求的电压变化范围较大(或要求测量多组数据)时；④若采用限流式接法，电路中实际电压(或电流)的最小值仍超过电表或电器的额定值时．（2）若测量电路电流或电压没有要求从零开始连续调节，只是小范围内测量，且被控制电路的电阻RL与滑动变阻器的最大值R0接近或R L略小于R0，则应该采用限流式接法．测定电源的电动势和内阻实验必须采用限流式接法．3、电学仪器的选择:（1）电源的选择:一般可以根据待测电路的额定电流或额定电压选择符合需要的直流电源。
（2）电表的选择:一般根据电源的电动势或待测用电器的额定电压选择电压表;根据待测电流的最大电流选择电流表;选择的电表的量程应使电表的指针偏转的幅度较大,一般应使指针能达到半偏以上,以减小读数的偶然误差,提高精确度4、实物图连接注意（1）一般先从电源正极开始，须看电流的方向，将干路元件依次连线；（2）最后并接电压表；（3）连线时要注意电表的正、负接线柱，要使电流从正接线柱流入，负接线柱流出.5、器材选择的一般步骤是：（1）找出唯一性的器材；（2）草画电路图（暂不把电表接入）；（3）估算最大值（在限流电路中把滑动变阻器触头推向最小值）；（4）考虑能否都使电表达到满偏的1/3以上，且不超过电表的量程★考点一：测量电阻和电阻率实验◆典例一：（2019高考江苏卷物理11）某同学测量一段长度已知的电阻丝的电阻率．实验操作如下：（1）螺旋测微器如题11-1图所示．在测量电阻丝直径时，先将电阻丝轻轻地夹在测砧与测微螺杆之间，再旋动（选填“A”“B”或“C”），直到听见“喀喀”的声音，以保证压力适当，同时防止螺旋测微器的损坏．（题11–1图）（2）选择电阻丝的（选填“同一”或“不同”）位置进行多次测量，取其平均值作为电阻丝的直径．（3）题11-2甲图中R x，为待测电阻丝．请用笔画线代替导线，将滑动变阻器接入题11-2乙图实物电路中的正确位置．（题11-2甲图）（题11-2乙图）（4）为测量R，利用题11-2甲图所示的电路，调节滑动变阻器测得5组电压U1和电流I1的值，作出的U1–I1关系图象如题11-3图所示．接着，将电压表改接在a、b两端，测得5组电压U2和电流I2的值，数据见下表：U2/V 0.50 1.02 1.54 2.05 2.55I2/mA 20.0 40.0 60.0 80.0 100.0请根据表中的数据，在方格纸上作出U2–I2图象．（5）由此，可求得电阻丝的R x= Ω．根据电阻定律可得到电阻丝的电阻率．【答案】．（1）C（2）不同（3）（见图1）（4）（见图2）（5）23.5（23.0~24.0都算对）【解析】（1）在测量电阻丝直径时，先将电阻丝轻轻地夹在螺旋测微器测砧与测微螺杆之间，再旋动微调旋钮C，直到听见“喀喀”的声音，以保证压力适当，同时防止螺旋测微器的损坏．（2）选择电阻丝的不同位置进行多次测量，取其平均值作为电阻丝的直径．（3）将滑动变阻器的下方两个接线柱与电池和开关串联的电路两端连接，上侧的接线柱与定值电阻R0的b 端连接。
2020高考物理实验专题：伏安法测电阻(解析版)
2020高考物理 实验专题：伏安法测电阻（解析版）1. 在伏安法测电阻的实验中，待测电阻R x 约为200Ω，电压表V 的内阻约为2kΩ，电流表A 的内阻约为10Ω，测量电路中电流表的连接方式如图（a ）或图（b ）所示，计算结果由xU R I计算得出，式中U 与I 分别为电压表和电流表的读数；若将图（a ）和图（b ）中电路测得的电阻值分别记为R x 1和R x 2，则 ① （填“R x 1”或“R x 2”）更接近待测电阻的真实值，且测量值R x 1 ② （填“大于”、“等于”或“小于”）真实值，测量值R x 2 ③ （填“大于”、“等于”或“小于”）真实值。
【答案】①R x 1 ②大于 ③小于 【解析】R x 约为200Ω，102002000==x V R R ，2010200==A x R R ，R x 可认为是大电阻，采取电流表内接法测量更准确，即用图a 电路测量，R x 1更接近待测电阻真实值；因为,IUR x =1,I U R R R =真U >U R ，I =I R ，则R x 1>I真，图a 电路由于电流表的分压使测量值大于真实值；因为,IU R x =2,I U R RR=真I >I R ，U =U R ，则R x 2<I 真，图b 电路测量由于电压表的分流使测量值小于真实值。
2. 某同学用伏安法测量待测电阻的阻值。
现有器材为：待测电阻R （阻值约为5 Ω），电源（电动势3 V ），滑动变阻器（阻值范围0~10 Ω），电流表（量程0.6 A ，3 A ），电压表（量程3 V ，15 V ），开关，导线若干。
实验要求在测量电路中将电流表外接，滑动变阻器起限流作用。
回答下列问题：（1）按照实验要求在图（a ）中画出实物连线图。
（2）若已按实验要求接线，闭合开关后移动滑动变阻器的滑片，电压表的示数始终约为3 V ，电流表的示数始终接近0。
写出产生这种现象的一个原因：_______________。
专题15 电学实验-2020年高考物理二轮总复习精品专题集(解析版)
专题15 电学实验-2020年高考物理二轮总复习精品专题集（解析版）电学实验一、实验题1．某同学利用如图所示的电路可以测量多个物理量．实验室提供的器材有：两个相同的待测电源（内阻r≈1Ω）电阻箱R1（最大阻值为999.9Ω）电阻箱R2（最大阻值为999.9Ω）电压表V（内阻约为2kΩ）电流表A（内阻约为2Ω）灵敏电流计G，两个开关S1、S2．主要实验步骤如下：①按图连接好电路，调节电阻箱R1和R2至最大，闭合开关S1和S2，再反复调节R1和R2，使电流计G的示数为0，读出电流表A、电压表V、电阻箱R1、电阻箱R2的示数分别为0.40A、12.0V、30.6Ω、28.2Ω；②反复调节电阻箱R1和R2（与①中的电阻值不同），使电流计G的示数为0，读出电流表A、电压表V的示数分别为0.60A、11.7V．回答下列问题：（1）步骤①中：电流计G的示数为0时，电路中A和B两点的电电势差U AB=_____V；A和C两点的电势差U AC=______V；A和D两点的电势差U AD=______V；（2）利用步骤①中的测量数据可以求得电压表的内阻为______Ω，电流表的内阻为______Ω；（3）结合步骤①步骤②的测量数据电源的电动势E为______V，内阻r为_____Ω．【答案】（1）0 12.0V -12.0V （2）1530Ω 1.8Ω （3）12.6V 1.5ΩU ；【解析】（1）当电流计示数为0时，A、B两点电势相等，即0AB电压表示数即为A 、C 两点电势差，即12.0V AC U =；由闭合电路欧姆定律可知，D 、A 和A 、C 之间的电势差相等，故12.0V AD U =-； （2）由欧姆定律可得11VU U I R R += 解得1530V R =Ω由()12DA A U I R R =+可得1.8A R =Ω（3）[6][7]由步骤①可得1224V 2E I r =+由步骤②可得22211.7V 2E I r =⨯+联立可解得12.6V E =1.5r =Ω2．某物理兴趣小组设计了如图甲所示的欧姆表电路，通过控制开关S 和调节电阻箱，可使欧姆表具有“×10”和“×100”两种倍率，所用器材如下：A ．干电池：电动势E ＝1.5V ，内阻r ＝0.5ΩB ．电流表G ：满偏电流I g ＝1mA ，内阻R g ＝150ΩC ．定值电阻R 1＝1200ΩD ．电阻箱R 2和R 3：最大阻值999.99ΩE ．电阻箱R 4：最大阻值9999ΩF ．开关一个，红、黑表笔各1支，导线若干（1）该实验小组按图甲正确连接好电路。
高考物理电学实验专题训练及参考答案
高考物理电学实验专题训练一、实验题1.某同学使用如图甲所示器材测定小灯泡在不同电压下的阻值,已知小灯泡标有“2.5V,1.25W”字样,备选滑动变阻器有两种规格,1R 标有“10Ω,2A”,2R 标有“100Ω,0.2A”。
现要求小灯泡两端电压从零开始,并能测量多组数据。
(1)为使操作更为方便,滑动变阻器应选用___________(填“1R ”或“2R ”)。
(2)在答题纸上将实物图补充完整。
(3)图乙为根据实验数据作出的一条I U 图线,从图中求出小灯泡正常工作时的阻值大小为____________Ω(结果保留两位有效数字),考虑电表对线路的影响,此阻值比小灯泡的实际阻值偏___________(填“大”或“小”)。
2.在"描绘小灯泡的伏安特性曲线"实验中,小灯泡的额定电压为2.5V,额定功率为0.5W,此外还有以下器材可供选择:A.直流电源3V(内阻不计)B.直流电流表0~300mA(内阻约为5Ω)C.直流电流表0~3A(内阻约为0.1Ω)D.直流电压表0~3V(内阻约为3k Ω)E.滑动变阻器100Ω,0.5AF.滑动变阻器10Ω,2AG.导线和开关实验要求小灯泡两端的电压从零开始变化并能进行多次测量.(1)实验中电流表应选用__________,滑动变阻器应选用__________;(均填写仪器前的字母)(2)在图所示的虚线框中画出符合要求的实验电路图(虚线框中已将所需的滑动变阻器画出,请补齐电路的其他部分,要求滑片P向b端滑动时,灯泡变亮);-图线如图所示.由此可知,当电压为0.5V时,小灯泡的灯丝电阻(3)根据实验数据,画出的小灯泡I U是__________Ω。
(4)根据实验测量结果可以绘制小灯泡的电功率P随其两端电压U或电压的平方2U变化的图象,在图中所给出的甲、乙、丙、丁图象中可能正确的是__________.(选填"甲""乙""丙""丁")3.某同学利用如图所示的电路测量一微安表量程为100Aμ，内阻为几千Ω的内阻，可使用的器材有：两个电阻箱R（最大阻值为99999.9Ω）和B R(最大阻值为99999.9Ω)；A电源E(电动势约为1.5V，内阻不计：单刀开关S和2S，完成下列实验步骤中的填1空：①为了保护微安表，开始时将电阻箱A的阻值调至最大；②闭合1S，2S，逐步减小电阻箱A的阻值，使微安表满偏，此时电阻箱A的读数为12000.6Ω；③断开1S，将电阻箱A的读数调整为4.000.2Ω，将电阻箱B的阻值调至______选填“最大”或“最小”，再闭合1S和2S，然后调整电阻箱B的阻值，使微安表重新达到满偏，这时电阻箱A两端的电压与②中相比______选填“改变”或“不变；④此时电阻箱B的读数为1450.6Ω，则由此可知待测微安表的内阻为______Ω，电源的电动势为______电动势的结果保留三位有效数字。
2020版高考物理二轮复习专题限时集训电学实验含解析
(2)5.3(5.2～5.4均可) 不受影响 (3)偏大 移动 滑动变阻器的滑片.使电流表示数为0.37 A
6．(20xx·湖南永州联考)如图甲所示为一利用光敏电阻测量储液罐中液面高度装置的示意图。当罐中装满液体时.液面与出液口高度差为h.罐外有一竖直放置的管.管内一侧有沿竖直线排列的多个光敏电阻.另一侧有一列光强稳定的光源。液面上一浮块与一块遮光板通过定滑轮相连.遮光板可随浮块的升降在管内上下运动.光敏电阻的总长度和遮光板的总长度都为h。当储液罐内装满液体时.遮光板的上沿与最下面的光敏电阻的下边缘等高.管内的光均匀地照射在光敏电阻上.光敏电阻和仪表相连。现要求设计一电路以利用上述装置测量液面的高度。
易错点评：不能合理地选择和使用电学仪器是造成出错的主要原因。
3．(原创题)某物理兴趣实验小组测量一量程为0.3 V的电压表的内阻.已知电压表的内阻约为300 Ω.除了待测量的电压表外.实验室还有以下实验器材：
A．干电池(电动势约为1.5 V.内阻可忽略不计)
B．电阻箱R1(最大阻值为999.9 Ω)
(3)按题图甲连接实验电路即可.如图(a)所示。
(4)按点连线.使图线通过尽可能多的点.不在图线上的点尽可能分布在图线的两侧.如图(b)所示。
[答案](1)描绘小灯泡的IU图线所测的数据需从零开始.并要多取几组数据.故滑动变阻器要起到分压的作用.又由小灯泡上标有“4 V 2 W”的字样可知小灯泡内阻比较小.所以采用电流表外接法 (2)A D E (3)如图(a)所示 (4)如图(b)所示
C．滑动变阻器R2(阻值范围在0～200 Ω)
D．滑动变阻器R3(阻值范围在0～10 Ω)
E．定值电阻R4(R4＝20 Ω)
F．定值电阻R5(R5＝200 Ω)
2020物理高考备考专题《电学实验》(高考押题)(附答案解析版)
高考押题专练1.某同学用以下器材接成如图甲所示的电路，并将原微安表盘改成如图乙所示的欧姆表盘，成功地改装了一个简易的“R×1 k”的欧姆表，使用中发现这个欧姆表用来测量阻值在10～20 kΩ范围内的电阻时精确度令人满意，表盘上数字“15”为原微安表盘满偏电流一半处.所供器材如下：A.满偏电流I g＝100 μA的微安表一个B.电动势E＝1.5 V，电阻可忽略不计的电池C.阻值调至14 kΩ的电阻箱RD.红、黑测试表笔和导线若干(1)根据题中信息可知原微安表的内阻R g＝________ Ω.(2)在图甲电路的基础上，不换微安表和电池，图乙的刻度也不改变，仅增加1个电阻，就能改装成“R×1”的欧姆表.要增加的电阻应接在________之间(填a、b、c)，电阻阻值为________.(保留两位有效数字)(3)画出改装成“R×1”的欧姆表后的电路图.【答案】(1)1 k(2)a、c15 Ω(3)见解析图【解析】(1)根据“使用中发现这个欧姆表用来测量阻值在10～20 kΩ范围内的电阻时精确度令人满意”说明在测阻值在10～20 kΩ的电阻时欧姆表的指针在刻度盘的中间附近，由此可结合刻度盘确定此表的中值电阻，即表内总电阻约为R总＝15 kΩ.当表笔短接时，电流满偏，根据欧姆定律有：I g＝ER＋R g，代入E、R、I g的值可得R g＝1 kΩ.(2)要把原表改装成“R×1”的欧姆表，就要减少表的内阻，依题意，显然只有在ac之间并联一个小电阻R′，才能使表内总电阻等于中值电阻R并＝15 Ω.根据R并＝R′(R＋R g)R′＋R＋R g，代入R以及R g的数值可计算得R′≈15 Ω.(3)画出改装成“R×1”的欧姆表后的电路图如图所示.2.一只小灯泡，额定功率为0.75 W，额定电压值已模糊不清.A小组的同学想测定其额定电压值，于是先用欧姆表测出该灯泡的电阻约为3 Ω，然后根据公式计算出该灯泡的额定电压U＝PR＝1.5 V.B小组同学认为A小组测量方法有误，他们利用下面可供选择的器材设计一个电路，测量通过灯泡的电流和它两端的电压，并根据测量数据来绘制灯泡的U－I图线，进而找到灯泡的额定电压.A.电压表V(量程3 V，内阻约3 kΩ)B.电流表A1(量程1 500 mA，内阻约0.02 Ω)C.电流表A2(量程500 mA，内阻约0.6 Ω)D.滑动变阻器R1(0～10 Ω)E.滑动变阻器R2(0～100 Ω)F.电源E(电动势4.0 V，内阻不计)G.开关S和导线若干H.待测灯泡L(额定功率0.75 W，额定电压未知)(1)在实验过程中，B小组的同学将灯泡两端的电压由零缓慢地增加，在下面所给的虚线框中画出实验的电路原理图.上述器材中，电流表选________(选填“A1”或“A2”)；滑动变阻器选________(选填“R1”或“R2”).(2)当电压达到1.23 V时，发现灯泡亮度很暗，当达到2.70 V时，灯泡功率已超过额定功率，便立即断开开关，并将所测数据记录在下面表格中.(3)由图象得出该灯泡的额定电压应为________ V；显然这一结果大于1.5 V，究其原因是________________________________.【答案】(1)见解析图A2R1(2)见解析图(3)2.5(2.4～2.6均可)灯泡的冷态电阻小于正常工作时的电阻(或灯泡电阻随温度升高而变大)【解析】(1)题目表格中电流最大310 mA，考虑测量的精确度，故电流表选择A2；要描绘小灯泡的U－I图象，电压要从零开始连续调节，故滑动变阻器用分压式接法，选择小量程的变阻器方便操作，故变阻器选择R1；电路如图所示.(2)小灯泡的U－I图象如图所示：(3)小灯泡的额定功率为0.75 W；当电压为2.5 V时，电流为0.3 A，此时电功率为：P＝UI＝2.5×0.3 W ＝0.75 W，恰好等于额定功率，故额定电压为2.5 V；显然这一结果大于1.5 V，究其原因是灯泡电阻随着温度的升高而变大.3.某同学利用如图所示的电路，测定一个自感系数很大的线圈L的直流电阻R L，实验室提供下列器材：①待测线圈L，阻值约为2 Ω，额定电流为2 A②电流表A1量程为0.6 A，内阻r1为0.2 Ω③电流表A2量程为3 A，内阻r2约为0.2 Ω④变阻器R1阻值为0～10 Ω，变阻器R2阻值为0～1 kΩ⑤电池E，电动势为9 V，内阻很小⑥定值电阻R3＝10 Ω，R4＝1 000 Ω⑦开关S1、S2要求实验时，改变变阻器的阻值，待电路稳定时，可使在尽可能大的范围内测得多组A1表、A2表的读数I1、I2，利用I2－I1的图象，求出电感线圈的电阻.(1)实验中定值电阻应选用________，变阻器应选用________.(填代号)(2)I2－I1对应的函数关系式为__________.(选用题干所给出的物理符号表示)(3)实验结束时应先断开开关________，后断开开关________.(4)由I 2－I 1图象得出I 2I 1的平均值为6.0，则电感线圈的直流电阻为________.(结果保留3位有效数字)【答案】(1)R 3 R 1 (2)I 2＝R L ＋R 3＋r 1R LI 1 (3)S 2 S 1 (4)2.04 Ω 【解析】(1)采用已知内阻的小量程电流表A 1替代电压表测量电压，需要串联一个大于等于R ＝2×20.6 Ω－0.2 Ω≈6.5 Ω的定值电阻，所以实验中定值电阻应选用阻值为10 Ω的R 3，要用分压电路，选择较小的滑动变阻器，滑动变阻器应选用阻值为0～10 Ω的R 1. (2)由I 1(R 3＋r 1)＝(I 2－I 1)R L ，得：I 2I 1＝R L ＋R 3＋r 1R L ，所以：I 2＝R L ＋R 3＋r 1R LI 1(3)实验结束时为防止烧坏电路，应先断开开关S 2 ，将电感线圈与A 1断开，然后再断开S 1. (4)由I 2＝R L ＋R 3＋r 1R L I 1，代入数据得：R L ＝R 3＋r 15＝10＋0.25Ω＝2.04 Ω.4.高电阻放电法测电容的实验，是通过对高阻值电阻放电的方法测出电容器充电电压为U 时所带的电荷量Q ，从而再求出待测电容器的电容C ，某同学的实验情况如下：(1)按图甲所示电路连接好实验电路.(2)接通开关S ，调节电阻箱R 的阻值，使小量程电流表的指针偏转接近满刻度，记下这时电流表的示数I 0＝500 μA 、电压表的示数U 0＝6.0 V ，I 0 和U 0 分别是电容器放电的初始电流和初始电压，此时电阻箱R 的阻值为8.5 kΩ，则电流表的内阻为________ kΩ.(3)断开开关S ，同时开始计时，每隔5 s 或10 s 读一次电流I 的值，将测得数据填入预先设计的表格中，根据表格中的数据在坐标纸上标出以时间t 为横坐标、电流I 为纵坐标的点，如图乙中用“×”表示的点.(4)请在图乙中描绘出电流随时间变化的图线，并根据图线估算出该电容器两端电压为U 0时所带的电荷量Q 0约为________ C ；(结果保留两位有效数字)(5)根据公式________来计算电容器的电容.(只要求写出表达式，不要求计算结果) 【答案】(2)3.5 (4)如图所示 8.0×10－3(5)C ＝Q 0U 0【解析】(2)由欧姆定律有：U 0＝I 0(R g ＋R )得：R g ＝U 0I 0－R ＝ 6.0500×10－6 Ω－8.5×103 Ω＝3.5×103Ω＝3.5 kΩ (4)用平滑曲线连接各点，查出所画的曲线与坐标轴所围的格数以求得面积.因ΔQ ＝I ·Δt 即为曲线与坐标轴所围的格数的面积，则利用数格子方法，估算出电容器两端电压为U 0时的电量为：Q 0＝32×2.5×10－4 C ＝8.0×10－3 C(5)根据电容的定义式可知，利用C ＝Q 0U 0可求出电容C .5.某同学为了测量金属热电阻在不同温度下的阻值，设计了如图甲所示的电路，其中R 0为电阻箱，R x为金属热电阻，电压表可看做理想电表，电源使用的是稳压学生电源(内阻不计)，实验步骤如下：①按照电路图连接好电路 ②记录当前温度t③将单刀双掷开关S 与1闭合，记录电压表读数U ，电阻箱阻值R 1④将单刀双掷开关S 与2闭合，调节变阻箱使电压表读数仍为U ，记录电阻箱阻值R 2 ⑤改变温度，重复② ～ ④的步骤(1)则该金属热电阻在某一温度下的阻值表达式为：R x ＝________，根据测量数据画出其电阻R x 随温度t 变化的关系如图乙所示；(2)若调节电阻箱阻值，使R 0 ＝ 120 Ω，则可判断，当环境温度为________时，金属热电阻消耗的功率最大.【答案】(1)R 1R 2 (2)20 ℃【解析】(1)设电源电压为E ，则将单刀双掷开关S 与1闭合时，U R x ＝E －UR 1；单刀双掷开关S 与2闭合时：E －U R x ＝U R 2；联立解得：R x ＝R 1R 2；(2)金属热电阻消耗的功率最大时，此时金属热电阻的值等于电阻箱的阻值，即R x ＝R 0 ＝ 120 Ω，根据电阻－时间关系可知：R x ＝t ＋100，当R x ＝120 Ω时，t ＝20 ℃.6.实验室里有一只“W A200”型的二极管，但它两端的“＋”“－”号被磨掉了.小王想测出它的正负极，并测量它的正向电阻、反向电阻.小王先在网上查出该型二极管的正向电阻约5 Ω、反向电阻约50 Ω.小王在实验室找出以下器材：电流表A ，量程0.6 A ，内阻r A ＝0.1 Ω 电压表V 1，量程2 V ，内阻r V ＝1 kΩ 电压表V 2，量程3 V ，内阻约为2 kΩ 定值电阻R 1，阻值R 1＝40 Ω 滑动变阻器R 2，阻值范围0～5 Ω 电源E ，电动势3 V ，内阻不计 开关及导线若干(1)小王先在二极管两端标上A 和B ，按如图甲所示电路连接.他发现电流表、电压表的示数都几乎不随滑动变阻器R 2的阻值的变化而改变(电路保持安全完好)，说明哪端是二极管的正极________(填A 或B ).(2)小王标出了二极管的正负极，接着他设计了如图乙所示的电路.某次测量中读出电压表读数为U 、电流表的读数为I ，则二极管“正向电阻”的精确计算式R ＝________(用读数和字母表示).(3)请您选用上面器材，帮小王设计一个测量二极管“反向电阻”的电路，填在图丙的方框内.要求：能够多次测量、尽量精确.【答案】(1)B (2)UI －r A(3)见解析图【解析】(1)因电压表和电流表均不随变阻器的阻值变化而变化，说明二极管反向接入，故B 端为二极管的正极；(2)由题图乙可知，采用了电流表内接法，则由欧姆定律可知：R ＝UI－r A .(3)要想多次测量应采用分压式接法，由于反向电阻较大，属于大电阻，电路中电流较小，为了能准确测量，可以将V1与R1并联后充当电流表使用，再与电压表V2并联，即可求出电阻，故原理图如图所示.7.某同学用如图所示电路进行实验，测定电源电动势、电压表内阻及电流表量程.器材如下：电源E(电动势大小、内阻未知)；电流表G(总刻度30小格，量程未知，内阻不计)；电阻箱R(0～9 999.9 Ω)；电压表V(0～3 V)；单刀双掷开关S及导线若干.实验步骤如下：a.单刀双掷开关S接1，调节电阻箱阻值，使电流表满偏(指针偏转30格)，读出此时电阻箱阻值为800.0 Ω.b.继续调节电阻箱阻值，当电流表半偏(指针偏转15格)时，读出电阻箱阻值为1 800.0 Ω.c.开关S接2，把电阻箱阻值调为0，读出此时电流表指针偏转10格，电压表示数2.80 V.请回答下列问题：(1)开关S闭合前应把电阻箱阻值调为________；(填“最大值”或“最小值”)(2)由以上测量数据可推算得到电压表内阻R V＝________ Ω，电流表量程为________ mA，电源电动势E＝________ V；(3)若电流表和电阻箱中只有一个断路；该同学利用电路中的电压表来检查故障，具体做法为：开关S 断开，用一根导线一端连接2，则另一端应接电路________点(填“a”或“b”).判断依据是____________________________.【答案】(1)最大值(2)2 800 3.0 3.0(3)b若电压表有读数，则故障为电阻箱断路；若电压表无读数，则故障为电流表断路【解析】(1)为了让电流由最小值开始调节，故应将电阻箱的阻值调为最大值；(2)设每一格代表电流为I，当开关接1时，电流表满偏时有：30I＝Er＋800半偏时有：15I＝Er＋1 800而电阻箱电阻为零时有：10I＝ER V＋r，U＝10IR V联立解得：R V＝2 800 Ω；I＝1×10－4 A；E＝3.0 V；则可知电流表量程为30I＝3.0 mA.(3)电路断开，一根导线一端连接2，则另一端应接电路b点，可将电压表与G串联接到电源两端，若电压表有读数，则故障为电阻箱断路；若电压表无读数，则故障为电流表断路.8.LED绿色照明技术已经走进我们的生活.某实验小组要精确测定额定电压为3 V的LED灯正常工作时的电阻，已知该灯正常工作时电阻大约为500 Ω，电学符号与小灯泡电学符号相同.实验室提供的器材有：A.电流表A1(量程为50 mA，内阻R A1约为3 Ω)B.电流表A2(量程为3 mA，内阻R A2＝15 Ω)C.定值电阻R1＝697 ΩD.定值电阻R2＝1 985 ΩE.滑动变阻器R(0～20 Ω)F.电压表V(量程0～12 V，内阻R V＝1 kΩ)G.蓄电池E(电动势为12 V，内阻很小)H.开关S(1)部分电路原理图如图所示，请选择合适的器材，电表1为________，电表2为________，定值电阻为________.(填写器材前的字母编号)(2)将电路图补充完整.(3)写出测量LED灯正常工作时的电阻表达式R x＝________(用已知量和测量量表示)，当表达式中的________(填字母)达到________，记下另一电表的读数代入表达式，其结果为LED灯正常工作的电阻.【答案】(1)F B D(2)如图所示(3)I 2(R 2＋R A2)U R V －I 2I 2 1.5 mA【解析】(1)电表2与定值电阻串联，应是电流表，根据电流表示数可得LED 两端的电压，由于电流表A 1阻值未知，所以电表2选用A 2，定值电阻R 1阻值太小，因此定值电阻应选用R 2；电流表A 1量程太大，电压表内阻已知，可以当电流表使用，所以电流表1选用电压表.(3)电压表示数为U ，电流表示数为I 2，UR V ＝I 2＋I 2(R 2＋R A2)R x ，可得R x ＝I 2(R 2＋R A2)UR V －I 2；当I 2(R 2＋R A2)＝3 V ，即I 2＝1.5 mA 时LED 灯正常工作，R x 的值为LED 灯正常工作时的电阻.9.某同学通过实验研究小灯泡的电流与电压的关系，可用的器材如下：电源(电动势为3 V ，内阻为1 Ω)、电键、滑动变阻器(最大阻值为20 Ω)、电压表、电流表、小灯泡、导线若干.(电压表和电流表均视为理想电表)(1)实验中得到了小灯泡的U －I 图象如图甲所示，则可知小灯泡的电阻随电压增大而________.(选填“增大”“减小”或“不变”)(2)根据图甲，在图乙中把缺少的导线补全，连接成实验的电路.(3)若某次连接时，把AB 间的导线误接在AC 之间，合上电键，任意移动滑片发现都不能使小灯泡完全熄灭，则此时的电路中，小灯泡获得的最小功率是________ W.(计算结果保留2位有效数字)【答案】(1)增大 (2)见解析图 (3)0.33【解析】(1)根据欧姆定律R ＝UI知，小灯泡的电阻随电压增大而增大.(2)由图甲可知，电压从零开始调节的，因此滑动变阻器采用的是分压式接法，由于灯泡电阻较小，因此电流表需要外接，由此可正确连接实物图如图所示：(3)由电路图可知，把AB间的导线误接在AC之间时，滑动变阻器左右两部分电阻丝并联然后与灯泡串联，当滑动变阻器并联电阻最大，即滑片位于中点时，电路总电阻最大，通过灯泡的电流最小，灯泡功率最小，此时滑动变阻器并联阻值为5 Ω，此时等效电源内阻为6 Ω，在同一坐标系内作出电源的U－I图象如图所示，由图象可知，灯泡两端电压U＝0.95 V，电流I＝0.35 A，灯泡实际功率P＝UI＝0.95×0.35 W≈0.33 W.10.要测量一节内阻较大的干电池的电动势和内阻，某同学设计了如图所示的实验电路，电路中的定值电阻R1＝8 Ω.(1)闭合开关前，应将滑动变阻器的滑片调到最右端.闭合开关后，调节滑动变阻器，记录多组电压表的示数U1、U2，填在下表中，请根据表格数据在如图所示的坐标系中作出U2－U1的图象.根据作出的图象可得到电池的电动势E＝________ V，电池的内阻r＝________ Ω.(2)由于电压表________(填“V1”或“V2”)内阻的存在，测得的干电池电动势________(填“大于”“等于”或“小于”)电动势的真实值，测得的干电池内阻________(填“大于”“等于”或“小于”)内阻的真实值.【答案】(1)如图所示 1.20 4.0(2)V 1 等于 大于【解析】(1)描点画出U 2－U 1图象.由闭合电路欧姆定律得E ＝U 1＋U 2＋U 1r R 1，得到U 2＝E －U 1(1＋r R 1)，由此可知，图象的纵轴截距等于电动势E ＝1.20 V ，图象斜率k ＝1.20 V －00.80 V －0＝1＋r8，求得r ＝4.0 Ω.(2)如果考虑电压表内阻，则E ＝U 1＋U 2＋(U 1R 1＋U 1R V1)r ，U 2＝E －U 1(1＋r R 1＋rR V1)，因此电压表V 1的内阻对干电池电动势的测量没有影响，图象的斜率为k ＝1＋r R 1＋rR V1，因此实验测得的干电池的内阻比真实值大.11.为了测量某种材料制成的电阻丝R x 的电阻率，提供的器材有： A.电流表G ，内阻R g ＝120 Ω，满偏电流I g ＝6 mA B.电压表V ，量程为6 V C.螺旋测微器，毫米刻度尺 D.电阻箱R 0 (0～99.99 Ω) E.滑动变阻器R (最大阻值为5 Ω)F.电池组E (电动势为6 V ，内阻约为0.05 Ω)G.一个开关S 和导线若干(1)用多用电表粗测电阻丝的阻值，当用“×10”挡时发现指针偏转角度过大，应该换用________挡(填“×1”或“×100”)，进行一系列正确操作后，指针静止时位置如图甲所示.(2)把电流表G 与电阻箱并联改装成量程为0.6 A 的电流表使用，则电阻箱的阻值应调为R 0＝________ Ω.(结果保留三位有效数字)(3)为了用改装好的电流表测量电阻丝R x 的阻值，请根据提供的器材和实验需要，将图乙中电路图补画完整.(4)测得电阻丝的长度为L ，电阻丝的直径为d ，电路闭合后，调节滑动变阻器的滑片到合适位置，电压表V 的示数为U ，电流表G 的示数为I .请用已知量和测量量的字母符号，写出计算电阻率的表达式ρ＝________.【答案】(1)×1 (2)1.21 (3)见解析图 (4)πd 2R 0U 4L (R 0＋R g )I【解析】(1)因欧姆表不均匀，要求欧姆表指针指在欧姆表中值电阻附近时读数较准，当用“×10”挡时发现指针偏转角度过大，说明倍率较大，应选择“×1”挡.(2)将电流表G 与电阻箱并联改装成量程为0.6 A 的电压表，而电流表G(内阻R g ＝120 Ω，满偏电流I g＝6 mA)，因此电阻箱的阻值应调为：R 0＝I g R g I －I g ＝0.006×1200.6－0.006Ω≈1.21 Ω；(3)由图甲所示可知，待测电阻阻值为：14×1 Ω＝14 Ω，电压表内阻很大，约为几千甚至几万欧姆，电压表内阻远大于电流表内阻，电流表应采用外接法，滑动变阻器最大阻值为5 Ω，小于待测电阻阻值，为测多组实验数据，滑动变阻器应采用分压式接法，电路图如图所示：(4)由电阻定律可知，电阻：R x ＝ρL S ＝ρL π(d 2)2，则电阻率：ρ＝πd 2R x4L，根据欧姆定律得：R x ＝U R 0＋R g R 0I ＝UR 0(R 0＋R g )I ，电阻率：ρ＝πUR 0d 24L (R 0＋R g )I.12.某探究活动小组自主设计了实验装置来测量物体的带电量。
专题18 电学实验-2020年高考物理母题题源系列(解析版)
回答下列问题: (1)图(b)中标记为Ⅱ的图线是采用电压表跨接在 到的。
(选填“O、P”或“O、Q”)两点的方案测量得
(2)根据所用实验器材和图(b)可判断,由图线
(选填“Ⅰ”或“Ⅱ”)得到的结果更接近待测电阻
的真实值,结果为
Ω(保留 1 位小数)。
(3)考虑到实验中电表内阻的影响,需对(2)中得到的结果进行修正,修正后待测电阻的阻值为
RA 0.5
R RA
1
所以选择图线 I 得到的结果较为准确。
Rx
根据图像可知
3V 1V 59.6mA 20mA
50.5Ω
,考虑电流表内阻,修正后待测电阻的阻值 Rx=50.5
Ω-0.5
Ω=50.0 Ω。
【母题来源二】2020 年普通高等学校招生全国统一考试物理（全国Ⅱ卷）
【母题原题】(2020·全国Ⅱ卷)某同学要研究一小灯泡 L(3.6 V,0.30 A)的伏安特性。所用器材有:电流表 A1(量程 200 mA,内阻 Rg1=10.0 Ω),电流表 A2(量程 500 mA,内阻 Rg2=1.0 Ω)、定值电阻 R0(阻值 R0=10.0 Ω)、 滑动变阻器 R1(最大阻值 10 Ω)、电源 E(电动势 4.5 V,内阻很小)、开关 S 和若干导线。该同学设计的电路 如图(a)所示。 (1)根据图(a),在图(b)的实物图中画出连线。
室温为
℃(保留 3 位有效数字)。
(4)利用实验中的热敏电阻可以制作温控报警器,其电路的一部分如图(b)所示。图中,E 为直流电源(电动势
为 10 V,内阻可忽略);当图中的输出电压达到或超过 6.0 V 时,便触发报警器(图中未画出)报警。若要求开
始报警时环境温度为 50 ℃,则图中
2020届高考物理专题分析-电学实验-千分尺
螺旋测微器（千分尺）1．构造：如图所示，B为固定刻度，E为可动刻度。
2．原理：螺旋测微器是利用将直线距离转化为角度位移的原理制成的。
螺旋测微器的螺杆F与固定刻度B之间的精密螺纹的螺距为0.5 mm，即旋钮D每旋转一周，F前进或后退0.5 mm，而可动刻度E上的刻度为50等份，每转动一小格，F前进或后退0.01 mm，即螺旋测微器的精确度为0.01 mm。
读数时要估读到最小刻度的下一位0.001mm，即千分位上，因此，螺旋测微器又叫千分尺。
3．读数：（1）测量时被测物体长度的半毫米数由固定刻度读出，不足半毫米的部分由可动刻度读出。
（2）测量值（mm）=固定刻度数（mm）（注意半毫米刻度线是否露出）+可动刻度数（估读一位）×0.01（mm）。
（3）如图所示，固定刻度示数为2.0 mm，半毫米刻度线未露出，而从可动刻度上读的示数为15.0，最后的读数为：2.0 mm+15.0×0.01 mm=2.150 mm。
4．注意事项（1）将待测物体放在A、F之间，转动旋钮D使测微器的螺杆F靠近被测物体，快接近时改用微调旋钮D 调整，直至发出“咔咔”声后再读数。
（2）读数时注意固定刻度B上表示半毫米的刻度线是否露出。
可根据“可动刻度”上“0”的位置来判断：“0”在基准线上方——未露出，“0”在基准线下方——已露出。
（3）千分尺必须估读，以mm为单位时，读数要到千分位上，即三位小数；若以cm为单位，则2.150 mm=0.2150cm【例1】某同学用螺旋测微器测量一铜丝的直径，螺旋测微器的示数如图所示，该铜丝的直径为__________mm。
【答案】4.593（或4.592~4.594）【解析】螺旋测微器的读数为：测量值（mm）=固定刻度数（mm）（注意半毫米刻度线是否露出）+可动刻度数（估读一位）×0.01（mm）=4.5 mm+9.3×0.01 mm=4.593 mm。
【例2】某同学用螺旋测微器测量一物体的直径，螺旋测微器的示数如图所示，该铜丝的直径为__________mm。
2020年高考物理专题精准突破实验 电学实验基础(解析版)
2020年高考物理专题精准突破专题电学实验基础【专题诠释】一基本仪器的使用和读数（一）、螺旋测微器的原理和读数1．原理：测微螺杆与固定刻度之间的精密螺纹的螺距为0.5 mm，即旋钮每旋转一周，测微螺杆前进或后退0.5 mm，而可动刻度上的刻度为50等份，每转动一小格，测微螺杆前进或后退0.01 mm，即螺旋测微器的精确度为0.01 mm.读数时估读到毫米的千分位上，因此，螺旋测微器又叫千分尺．2．读数：测量值(mm)＝固定刻度数(mm)(注意半毫米刻度线是否露出)＋可动刻度数(估读一位)×0.01(mm)．（二）、游标卡尺的原理和读数1．原理：利用主尺的最小分度与游标尺的最小分度的差值制成．不管游标尺上有多少个小等分刻度，它的刻度部分的总长度比主尺上的同样多的小等分刻度少1 mm.2．读数：若用x表示由主尺上读出的整毫米数，K表示从游标尺上读出与主尺上某一刻线对齐的游标的格数，则记录结果表达为(x＋K×精确度)mm.（三）、常用电表的读数对于电压表和电流表的读数问题，首先要弄清电表量程，然后根据表盘总的刻度数确定精确度，按照指针的实际位置进行读数即可．1．0～3 V的电压表和0～3 A的电流表读数方法相同，此量程下的精确度是0.1 V和0.1 A，看清楚指针的实际位置，读到小数点后面两位．2．对于0～15 V量程的电压表，精确度是0.5 V，在读数时只要求读到小数点后面一位，即读到0.1 V.3．对于0.6 A量程的电流表，精确度是0.02 A，在读数时只要求读到小数点后面两位，这时要求“半格估读”，即读到最小刻度的一半0.01 A.二电表的改装问题三电流表接法的选择1．两种接法的比较2.两种接法的选择(1)阻值比较法：先将待测电阻的估计值与电压表、电流表内阻进行比较，若R x较小，宜采用电流表外接法；若R x较大，宜采用电流表内接法．简单概括为“大内偏大，小外偏小”．(2)临界值计算法R x<R V R A时，用电流表外接法；R x>R V R A时，用电流表内接法．(3)实验试探法：按如图所示接好电路，让电压表一根接线柱P先后与a、b处接触一下，如果电压表的示数有较大的变化，而电流表的示数变化不大，则可采用电流表外接法；如果电流表的示数有较大的变化，而电压表的示数变化不大，则可采用电流表内接法．四滑动变阻器的选择和使用1．两种接法的比较RE2.两种接法的选择(1)两种接法的一般适用条件①限流式接法适合测量阻值小的电阻(跟滑动变阻器的总电阻相比相差不多或比滑动变阻器的总电阻还小)；②分压式接法适合测量阻值较大的电阻(一般比滑动变阻器的总电阻要大)．(2)必须采用分压法的三种情况①若采用限流式接法不能控制电流满足实验要求，即若滑动变阻器阻值调到最大时，待测电阻上的电流(或电压)仍超过电流表(或电压表)的量程，或超过待测电阻的额定电流(或电压)，则必须选用分压式接法；②若待测电阻的阻值比滑动变阻器总电阻大得多，以致在限流电路中，滑动变阻器的滑片从一端滑到另一端时，待测电阻上的电流或电压变化范围不够大，此时，应改用分压电路；③若实验中要求电压从零开始调节，则必须采用分压式电路．(3)两种电路均可使用的情况下，应优先采用限流式接法，因为限流式接法电路简单、耗能低．【高考引领】【2019·新课标全国Ⅰ卷】某同学要将一量程为250 μA的微安表改装为量程为20 mA的电流表。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
专题四 电学实验电学实验是高考实验考查的重点、热点内容。
试题注重联系实验操作的考查，如测量仪器的读数问题、实验线路的连线问题、电表和其他用电器的选择问题都是实验操作的仿真模拟，需要考生具 备良好的动手实践经验。
试题还注重实验数据的处理分析，如根据 实验数据画出图线，根据图线分析得出结论。
“设计和完成实验的能 力”在理科综合《考试说明》中指出的五个考试目标之一。
是近几年 高考物理实验题的命题趋向。
完整的设计一个实验，要经历多个环节，在实际考查中，一般不会考查全部环节，而是只考查其中的几个环节，有的题目给出条件和实验器材，要求阐述实验原理；有的给出实验电路图，要求领 会实验原理，确定需测物理量及计算公式；有的则要求考生根据操 作步骤及测定的物理量判断出实验原理……虽然考查方式不尽相 同，但目前高考中几乎所有的设计型实验题都有一个共同点，都以 不同方式或多或少的对实验原理作一定的提示，在给出实验器材的 前提下进行考查。
由于考查环节和要求的不同，题型也不尽相同，但较多的是选择、 填空、作图题。
在复习过程中，应对所学电学实验逐个理解实验原理、实验方法，比较不同实验的异同（如电路图、滑动变阻器和电表的连接） 不断充实自己的经验和方法，逐步达到能灵活运用已学知识解答新 的问题。
对于设计型实验题目要明确实验设计的关键在于实验原理的设计，它是进行实验的依据和起点，它决定了应选用（或还需）哪些实验器材，应测量哪些物理量，如何编排实验步骤。
而实验原理的设计又往往依赖于所提供的实验器材（条件）和实验要求，它们相辅相成，互为条件。
（一）电学实验中所用到的基本知识在近年的电学实验中，电阻的测量（包括变形如电表内阻的测量）、测电源的电动势与内电阻是考查频率较高的实验。
它们所用到的原理公式为：R=U,E=U+Ir。
由此可见，对于电路中电压UI及电流I的测量是实验的关键所在，但这两个量的直接测量和间接测量的方法却多种多样，在此往往也是高考试题的着力点之处。
因此复习中应熟练掌握基本实验知识及方法，做到以不变应万变。
1．电路设计原则：正确地选择仪器和设计电路的问题，有一定的灵活性，解决时应掌握和遵循一些基本的原则，即“安全性”、“方便性”、“精确性”原则，兼顾“误差小”、“仪器少”、“耗电少”等各方面因素综合考虑，灵活运用。
⑴正确性：实验原理所依据的原理应当符合物理学的基本原理。
⑵安全性：实验方案的实施要安全可靠，实施过程中不应对仪器及人身造成危害。
要注意到各种电表均有量程、电阻均有最大允许电流和最大功率，电源也有最大允许电流，不能烧坏仪器。
⑶方便性：实验应当便于操作，便于读数，便于进行数据处理。
⑷精确性：在实验方案、仪器、仪器量程的选择上，应使实验误差尽可能的小。
2．电学实验仪器的选择：⑴根据不使电表受损和尽量减少误差的原则选择电表。
首先保证流过电流表的电流和加在电压表上的电压均不超过使用量程，然后合理选择量程，务必使指针有较大偏转（一般要大于满偏度的1/3），以减少测读误差。
⑵根据电路中可能出现的电流或电压范围选择滑动变阻器，注意流过滑动变阻器的电流不超过它的额定值，对大阻值的变阻器，如果是滑动头稍有移动，使电流、电压有很大变化的，不宜采用。
⑶应根据实验的基本要求来选择仪器，对于这种情况，只有熟悉实验原理，才能作出恰当的选择。
总之，最优选择的原则是：方法误差尽可能小；间接测定值尽可能有较多的有效数字位数，直接测定值的测量使误差尽可能小，且不超过仪表的量程；实现较大范围的灵敏调节；在大功率装置（电路）中尽可能节省能量；在小功率电路里，在不超过用电器额定值的前提下，适当提高电流、电压值，以提高测试的准确度。
3．测量电路的选择⑴电流表的内、外接问题：（甲）所示电路为电流表外接电路（简称外接法）；（乙）所示电路为电流表内接电路（简称内接法）。
两种接法的选择可按下列方法进行：方法一：设电流表、电压表内阻分别为R、R，被测电阻为R，A V x 则当R<R R时，电压表分流作用小，应选用外接法x A V当R>R R时，电流表分压作用小，应选用内接法x A V当R=R R时，电流表分压作用和电压表分流作用相差不大，x A V两种方法均可。
方法二：在R、R均不知的情况下，可采用试触法。
如图所V A示，分别将a端与b、c接触，如果前后两次电流表示数比电压表示数变化明显，说明电压表分流作用大，应采用内接法；如果前后两次电压表示数比电流表示数变化明显，说明电流表分压作用大，应采用外接法。
ab c⑵滑动变阻器的分压、限流接法：为了改变测量电路（待甲乙测电阻）两端的电压（或通过测量电路的电流），常使滑动变阻器与电源连接作为控制电路，滑动变阻器在电路中主要有两种连接方式：如图（甲）为滑动变阻器的限流式接法，R为待测电阻。
它的接线方式是电源、滑动变阻X器与待测电阻三者串联。
对待测电阻供电电压的最大调节范围是：ERX R RX ~E(R是待测电阻，R是滑动变阻器的总电阻，不计电源内X阻)。
如图（乙）是滑动变阻器的分压式接法。
接线方式是电源与滑动变阻器组成闭合电路，而被测电路与滑动变阻器的一部分电阻并联，该接法对待测电阻供电电压的调节范围是：0~E（不计电源内阻时）。
选取接法的原则：①要求负载上电压或电流变化范围大，且从零开始连续可调，须用分压式接法。
②负载电阻Rx远大于滑动变阻器总电阻R时，须用分压式接法，此时若采用限流式接法对电路基本起不到调节作用。
③采用限流电路时，电路中的最小电流（电压）仍超过电流表的量程或超过用电器的额定电流（电压）时，应采用变阻器的分压式接法。
④负载电阻的阻值Rx小于滑动变阻器的总电阻R或相差不大，并且电压表、电流表示数变化不要求从零开始起调，可用限流式接法。
⑤两种电路均可使用时应优先用限流式接法，因为限流电路结构简单，总功率较小。
滑动变阻器的粗调和微调作用：①在限流电路中，全电阻较大的变阻器起粗调作用，全电阻较小的变阻器起微调作用。
②在分压电路中，全电阻较小的变阻器起粗调作用，全电阻较大的变阻器起微调作用。
4．实物图的连接：实物图连线应掌握基本方法和注意事项。
⑴注意事项：①连接电表应注意量程选用正确，正、负接线柱不要接错。
②各导线都应接在接线柱上，不应在导线中间出现分叉。
③对于滑动变阻器的连接，要搞清楚接入电路的是哪一部分电阻，在接线时要特别注意不能将线接到滑动触头上。
⑵基本方法：①画出实验电路图。
②分析各元件连接方式，明确电流表与电压表的量程。
③画线连接各元件。
(用铅笔画线，以便改错)连线方式应是单线连接，连线顺序应先画串联电路，再画并联电路。
一般先从电源正极开始，到电键，再到滑动变阻器等。
按顺序以单线连接方式将干路中要串联的元件依次串联起来；然后连接支路将要并联的元件再并联到电路中去。
连接完毕，应进行检查，检查电路也应按照连线的方法和顺序。
（二）定值电阻的测量方法1．欧姆表测量：最直接测电阻的仪表。
但是一般用欧姆表测量只能进行粗测，为下一步的测量提供一个参考依据。
用欧姆表可以测量白炽灯泡的冷电阻。
2．替代法：替代法的测量思路是等效的思想，可以是利用电流等效、也可以是利用电压等效。
替代法测量电阻精度高，不需要计算，方法简单，但必须有可调的标准电阻（一般给定的仪器中要有电阻箱）。
【例题】在某校开展的科技活动中，为了要测出一个未知电阻的阻值Rx，现有如下器材：读数不准的电流表A、定值电阻R、电阻箱R1、滑动变阻器R2、单刀单掷开关S1、单刀双掷开关S2、电源和导线。
⑴画出实验电路图，并在图上标出你所选用器材的代码。
⑵写出主要的实验操作步骤。
【解析】⑴实验电路如右图所示。
⑵①将S2与Rx相接，记下电流表指针所指位置。
②将S2与R1相接，保持R2不变，调节R1的阻值，使电流表的指针指在原位置上，记下R1的值，则Rx＝R1。
3．伏安法：伏安法的测量依据是欧姆定律（包括部分电路欧姆定律和全电路欧姆定律），需要的基本测量仪器是电压表和电流表，当只有一个电表（或给定的电表不能满足要求时），可以用标准电阻（电阻箱或一个定值电阻）代替；当电表的内阻已知时，根据欧姆定律I=U/R电压表同时可以当电流表使用，同样电流表也可以当电压表用。
4．伏安法拓展：某些问题中，因实验器材不具备（缺电流表或电压表），或因实验条件限制，或因实验精度不允许而不能用“伏安法”。
这时我们就得依据问题的具体条件和要求重新选择实验原理，用“伏安法”的替代形式——“比较法”来设计实验方案。
⑴利用已知内阻的电压表:利用“伏伏”法测定值电阻的阻值【例题】用以下器材测量一待测电阻Rx的阻值（900～1000Ω）：电源E，具有一定内阻，电动势约为9.0V；电压表V1，量程为1.5V，内阻r1＝750Ω；电压表V2，量程为5V，内阻r2＝2500Ω；滑动变阻器R，最大阻值约为100Ω；1 2单刀单掷开关 K ，导线若干。
测量中要求电压表的读数不小于其量程的 1/3，试画出测量电阻 Rx 的一种实验电路原理图。
【解析】如图所示⑵利用已知内阻的电流表：利用“安安”法测定值电阻的阻值【例题】用以下器材测量一待测电阻的阻值。
器材（代号）与规格 如下：电流表 A （量程 250mA,内阻 r 1 为 5Ω)；标准电流表 A （量程 300mA,内阻 r 2 约为 5Ω）；待测电阻 R 1（阻值约为 100Ω）；滑动变阻器 R 2（最大阻值 10Ω）；电源 E （电动势约为 10V ，内阻 r 约为 1Ω）；单刀单掷开关 S ，导线若干。
⑴要求方法简捷，并能测多组数据，画出实验电路原理图，并标明 每个器材的代号.⑵需要直接测量的物理量是_______,用测的量表示待测电阻 R 1 的计算公式是 R 1＝________。
【解析】⑴实验电路图如图所示。
⑵两电流表 A 1、 A 2 的读数为 I 1、 I 2 和 电 流 表电流，因此，电流表应选 A 1。
又因为 P =U2,所以U = 5VU = 7.1V 。
RA 1 的内阻为 r 1，待测电阻 R 1 的阻值的计算公式是： R 1 =I 1 rI - I 12 1⑶电压表、电流表混合用【例题】有一电阻 R x ，其阻值在 100～200Ω 之间，额定功率为0.25W 。
要用伏安法较准确地测量它的阻值，实验器材有：安培表 A 1，量程为 50mA ，RA 1=100Ω安培表 A 2，量程为 1A ，RA 2=20Ω电压表 V 1，量程为 5V ，RV 1=10kΩ电压表 V 2，量程为 15V ， RV 2=30kΩ 变阻器 R 1，变阻范围 0～20Ω ，2A 变阻器 R 2，变阻范围 0～1000Ω，1A9V 电源，电键，导线。
⑴实验中应选用的电流表、电压表、变阻器分别 是：。
⑵画出所用实验电路图。
