第六章同期系统将一台单独运行的发电机投入到运行中的电力系统参加并列运行的操作，称为发电机的并列操作。
同步发电机的并列操作，必须按照准同期方法或自同期方法进行。
否则，盲目地将发电机并入系统，将会出现冲击电流，引起系统振荡，甚至会发生事故、造成设备损坏。
准同期并列操作，就是将待并发电机升至额定转速和额定电压后，满足以下四项准同期条件时，操作同期点断路器合闸，使发电机并网。
（!）发电机电压相序与系统电压相序相同；（"）发电机电压与并列点系统电压相等；（#）发电机的频率与系统的频率基本相等；（$）合闸瞬间发电机电压相位与系统电压相位相同。
自同期并列操作，就是将发电机升速至额定转速后，在未加励磁的情况下合闸，将发电机并入系统，随即供给励磁电流，由系统将发电机拉入同步。
自同期法的优点：!合闸迅速，自同期一般只需要几分钟就能完成，在系统急需增加功率的事故情况下，对系统稳定具有特别重要的意义；"操作简便，易于实现操作自动化。
因为在发电机未加励磁电流时合闸并网，不存在准同期条件的限制，不存在准同期法可能出现的问题；#在系统电压和频率因故降低至不能使用难同期法并列操作时，自同期方法将发电机投入系统提供了可能性。
自同期法的缺点是：未加励磁的发电机合闸并入系统瞬间，相当一个大容量的电感线圈接入系统，必然会产生冲击电流，导致局部系统电压瞬间下降。
一般自同期法使用于水轮发电机及发电机—变压器组接线方式的汽轮发电机。
在采用自同期法实施并列前，应经计算核对。
发电厂发电机的并列操作断路器，称为同期点。
除了发电机的出口断路器之外在一次电路中，凡有可能与发电机主回路串联后与系统（或另一电源）之间构成唯一断路点的断路器，均可作为同期点。
例如，发电机—变压器组的高压侧断路器，发电机—三绕组变压器组的各侧断路器，高压母线联络断路器及旁路断-可编辑修改-!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!— —#"!+!8 + 8 + +路器，都可作为同期点。
电力系统自动化第2讲 同步发电机的自动准同期并列
North China Electric Power University
第三章 同步发电机的自动准同期并列
2023/10/16
重点讲解发电机同步准同期 并列的自动化原理. 这是将同 步发电机投入电网进行并列运 行以组成电力系统的基本步骤.
North China Electric Power University page2
检测的信息主要取自并列断路器QF两侧的电压，而
且主要是对脉动电压
U
进行检测并提取信息。
S
2023/10/16 North China Electric Power University page18
1 脉动电压— QF两侧电压相量幅值相等
（1）QF两侧电压相量幅值相等 j U X
可以得到脉动电压：
Sy
0.2 2 f N
100
0.2 rad / S
TS
2 Sy
10S
测量 TS 的值可以检测出发电机组与电网之间滑差
角频率的大小，即频率差的大小。
2023/10/16 North China Electric Power University page23
2 脉动电压—并列检测合闸相角差
同步发电机并列的同步过程分析
发电机发出 功率
发电机吸收 功率
2023/10/16 North China Electric Power University page15
自同期并列
自周期并列就是将一台未加励磁电流的发电机组升速
到接近于电网频率，滑差角频率不超过允许值，而且， 在机组的加速度小于某一给定值的条件下，首先合上并 列断路器QF,接着立刻合上励磁开关，给转子加上励磁电 流，在发电机电动势逐渐增长的过程中，由电力系统将 并列发电机拉入同步状态。
同步发电机自动准同期并列综述
同步发电机自动准同期并列综述任治坪（新疆大学电气工程学院，新疆乌鲁木齐 830008）摘要：本文介绍的是同步发电机的自动准同期并列基本原理，其中包含了同期并列的基本基本条件，模拟式自动准同期装置的原理，微机型自动准同期装置的原理等内容。
关键字：同期并列整步电压恒定越前时间周期法解析法DFT类算法Parallel synchronous generatorautomatic synchronizing SummaryRen Zhiping(Electrical Engineering College,Xinjiang University,Urumqi,Xinjiang 830008)Abstract：This article describes a synchronous generator automatic synchronizing the basic principles of a tie, which contains the basic fundamental conditions for the same period in parallel, analog principle of automatic synchronizing devices, computer-based automatic synchronizing device principle and so on.Key word: Juxtaposition；Lockout V oltage；Echizen time constant；Cycle approach；Resolve approach；DFT-like algorithm0、引言随着工业社会的不断发展电力行业显得越来越重要，而同期并列是电力系统中经常进行的一项十分重要的操作。
不恰当的并列会对发电机和系统产生巨大的冲击损坏电气设备影响电力系统的稳定性造成成本升高甚至造成人员伤亡。
发电机同期原理
发电机同期原理发电机作为一种将机械能转化为电能的设备，广泛应用于电力系统、工业生产和交通运输等领域。
在发电机的正常运行中，同期原理起着至关重要的作用。
本文将围绕发电机同期原理展开讨论，包括同期原理的定义、作用、实现方法以及相关应用。
一、同期原理的定义发电机同期原理是指发电机在运行过程中，发电机的转子与电站电网的频率、相位、电压等参数保持一致。
具体来说，在发电机运行时，发电机的转子通过电场和磁场的相互作用转动产生电流，而这个电流的频率、相位以及电压等参数必须与电站电网的参数完全匹配，才能实现发电机与电站电网的同步运行。
二、同期原理的作用同期原理的作用主要体现在以下几个方面：1. 保证电力系统的稳定性：发电机同期原理的应用可以保持电力系统的稳定性，避免电站电网的频率、相位、电压等参数出现大幅度的波动，从而保证系统的正常运行。
2. 提高电力传输效率：发电机同期原理的实现可以确保发电机与电站电网之间的频率和相位一致，减少导线电阻、电感和电容的损耗，提高电力传输的效率。
3. 避免电力质量问题：发电机同期原理的应用可以避免电力质量问题，如电压波动、频率跳变等现象，保证电力的稳定供应，减少对终端设备的损害。
三、同期原理的实现方法实现发电机同期原理主要有两种方法：机械同期和电子同期。
1. 机械同期：机械同期是指通过机械装置来实现发电机的同步运行。
一种常见的机械同期装置是同步电机，它通过传动装置将发电机的转子与电网的转子连接起来，使得两者的转速一致，从而实现同步运行。
2. 电子同期：电子同期是利用控制电路来实现发电机的同步运行。
通过监测发电机与电网之间的频率、相位差等参数，通过控制装置对发电机进行调整，使得两者的参数保持一致，实现同步运行。
四、同期原理的应用发电机同期原理广泛应用于电力系统、工业生产和交通运输等领域。
其中几个主要的应用包括：1. 电力系统：在电力系统中，发电机同期原理是确保不同发电机之间能够协调运行，实现负荷均衡和电力供应稳定的重要手段。

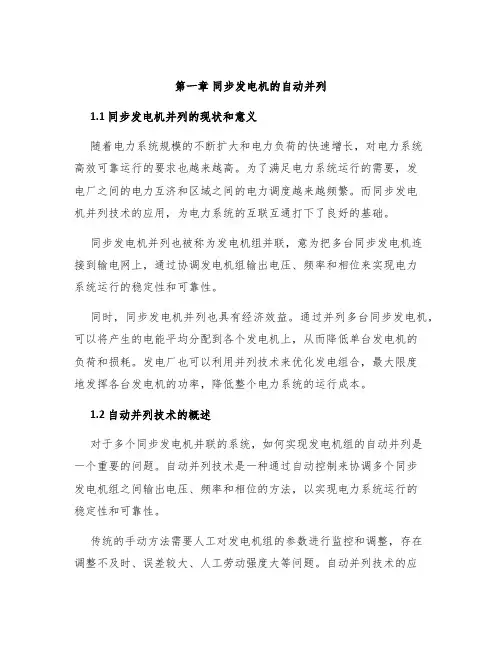

第一章同步发电机的自动并列
第一章同步发电机的自动并列1.1 同步发电机并列的现状和意义随着电力系统规模的不断扩大和电力负荷的快速增长，对电力系统高效可靠运行的要求也越来越高。
为了满足电力系统运行的需要，发电厂之间的电力互济和区域之间的电力调度越来越频繁。
而同步发电机并列技术的应用，为电力系统的互联互通打下了良好的基础。
同步发电机并列也被称为发电机组并联，意为把多台同步发电机连接到输电网上，通过协调发电机组输出电压、频率和相位来实现电力系统运行的稳定性和可靠性。
同时，同步发电机并列也具有经济效益。
通过并列多台同步发电机，可以将产生的电能平均分配到各个发电机上，从而降低单台发电机的负荷和损耗。
发电厂也可以利用并列技术来优化发电组合，最大限度地发挥各台发电机的功率，降低整个电力系统的运行成本。
1.2 自动并列技术的概述对于多个同步发电机并联的系统，如何实现发电机组的自动并列是一个重要的问题。
自动并列技术是一种通过自动控制来协调多个同步发电机组之间输出电压、频率和相位的方法，以实现电力系统运行的稳定性和可靠性。
传统的手动方法需要人工对发电机组的参数进行监控和调整，存在调整不及时、误差较大、人工劳动强度大等问题。
自动并列技术的应用，可以通过计算机实时监控电功率、电压、频率和相位等参数，对发电机组的控制进行自动化处理，从而提高电力系统运行的稳定性和可靠性。
自动并列技术主要包括电压控制、频率控制和相位控制三种方式。
电压控制通常采用电压调节器（AVR）来实现，可通过调整发电机的电势来控制发电机的输出电压。
频率控制通常采用频率变流器（FRT）实现，可通过调整发电机的转速来控制发电机的输出频率。
相位控制通常采用同步机充电器（SC）实现，可通过调整发电机的电势角来控制发电机的输出相位。
1.3 自动并列技术的实现方式自动并列技术的实现方式与发电机组的类型、控制系统和通信系统等因素有关。
目前主要有以下几种实现方式：1.3.1 基于PLC的自动并列控制系统基于可编程逻辑控制器（PLC）的自动并列控制系统，是一种针对小型发电机组的实现方式。
(完整word版)经典之-发电机同期并列原理详解(word文档良心出品)
!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!第六章同期系统将一台单独运行的发电机投入到运行中的电力系统参加并列运行的操作，称为发电机的并列操作。
同步发电机的并列操作，必须按照准同期方法或自同期方法进行。
否则，盲目地将发电机并入系统，将会出现冲击电流，引起系统振荡，甚至会发生事故、造成设备损坏。
准同期并列操作，就是将待并发电机升至额定转速和额定电压后，满足以下四项准同期条件时，操作同期点断路器合闸，使发电机并网。
（!）发电机电压相序与系统电压相序相同；（"）发电机电压与并列点系统电压相等；（#）发电机的频率与系统的频率基本相等；（$）合闸瞬间发电机电压相位与系统电压相位相同。
自同期并列操作，就是将发电机升速至额定转速后，在未加励磁的情况下合闸，将发电机并入系统，随即供给励磁电流，由系统将发电机拉入同步。
自同期法的优点：!合闸迅速，自同期一般只需要几分钟就能完成，在系统急需增加功率的事故情况下，对系统稳定具有特别重要的意义；"操作简便，易于实现操作自动化。
因为在发电机未加励磁电流时合闸并网，不存在准同期条件的限制，不存在准同期法可能出现的问题；#在系统电压和频率因故降低至不能使用难同期法并列操作时，自同期方法将发电机投入系统提供了可能性。
自同期法的缺点是：未加励磁的发电机合闸并入系统瞬间，相当一个大容量的电感线圈接入系统，必然会产生冲击电流，导致局部系统电压瞬间下降。
一般自同期法使用于水轮发电机及发电机—变压器组接线方式的汽轮发电机。
在采用自同期法实施并列前，应经计算核对。
发电厂发电机的并列操作断路器，称为同期点。
除了发电机的出口断路器之外在一次电路中，凡有可能与发电机主回路串联后与系统（或另一电源）之间构成唯一断路点的断路器，均可作为同期点。
例如，发电机—变压器组的高压侧断路器，发电机—三绕组变压器组的各侧断路器，高压母线联络断路器及旁路断+!8+ 8+ 路器，都可作为同期点。
之发电机同期并列原理详解
第六章同期系统将一台单独运行的发电机投入到运行中的电力系统参加并列运行的操作，称为发电机的并列操作。
同步发电机的并列操作，必须按照准同期方法或自同期方法进行。
否则，盲目地将发电机并入系统，将会出现冲击电流，引起系统振荡，甚至会发生事故、造成设备损坏。
准同期并列操作，就是将待并发电机升至额定转速和额定电压后，满足以下四项准同期条件时，操作同期点断路器合闸，使发电机并网。
（!）发电机电压相序与系统电压相序相同；（"）发电机电压与并列点系统电压相等；（#）发电机的频率与系统的频率基本相等；（$）合闸瞬间发电机电压相位与系统电压相位相同。
自同期并列操作，就是将发电机升速至额定转速后，在未加励磁的情况下合闸，将发电机并入系统，随即供给励磁电流，由系统将发电机拉入同步。
自同期法的优点：!合闸迅速，自同期一般只需要几分钟就能完成，在系统急需增加功率的事故情况下，对系统稳定具有特别重要的意义；"操作简便，易于实现操作自动化。
因为在发电机未加励磁电流时合闸并网，不存在准同期条件的限制，不存在准同期法可能出现的问题；#在系统电压和频率因故降低至不能使用难同期法并列操作时，自同期方法将发电机投入系统提供了可能性。
自同期法的缺点是：未加励磁的发电机合闸并入系统瞬间，相当一个大容量的电感线圈接入系统，必然会产生冲击电流，导致局部系统电压瞬间下降。
一般自同期法使用于水轮发电机及发电机—变压器组接线方式的汽轮发电机。
在采用自同期法实施并列前，应经计算核对。
发电厂发电机的并列操作断路器，称为同期点。
除了发电机的出口断路器之外在一次电路中，凡有可能与发电机主回路串联后与系统（或另一电源）之间构成唯一断路点的断路器，均可作为同期点。
例如，发电机—变压器组的高压侧断路器，发电机—三绕组变压器组的各侧断路器，高压母线联络断路器及旁路断+!+ 路器，都可作为同期点。
在同期点应装设准同期装置。
对于电压在 !!"#$ 以上的联络线路的断路器，除装设准同期装置外，其重合闸装置应具有检查无压、检 查同期的功能。
