课件
标识设计
• 在人员密集的公共场所中，对于人们能否容易得找到卫生间，标 识设计是很重要的。卫生间在场所中属于公共服务性空间，不需 要安排在醒目的空间位置，一般在商场或者是公园人流较少的角 落，标识引导对寻找厕所起关键作用。
引导指示： 商场卫生间的指示牌同其他指示牌一 起悬挂在吊顶上，这样就不会受到其 他物体的遮挡，人们可以从远处方变 得看到；公园的指示牌会先标示在公 园入口处的地图上并设立在路口的拐 角处。
课件
➢ 门的开闭仅仅是轻按易于操作的大型
按键开闭或感应开关，不用开灯，室内
照明灯可自动开关。
➢ 告知下一个使用者是否可以利用卫生
间，卫生间使用时有灯显示。使用后防 止门一直敞开，用完30秒，门扉自动
门 的
开闭。(根据事先设定调整)
➢ 防止因恶作剧不能开门，有命令自动 解除门锁功能。利用卫生间时间异常情
性化产品。
詹姆斯在《无障碍设计》一 书中对无障碍设计这样定义： “广义的说，无障碍设计指 的是那些设计为适应大众的 需要而设计的产品，他们能 够方便的提供所有人使用， 基于这种目的，一种最初为 普通人所设计所设计生产的 产品，经过设计使适应系数 增加，同样也适应于其他潜 在的拥护，包括残疾人。”
他在书中引用了无障碍设计 的例子，如遥控器、电脑、 移动电话等，他们最初没有 一个是专门为适应残疾人的 需要而设计的，所以说，一 个有益于每个人的好的设计 同样有益于残疾人。
－
课件
目录
• 无障碍设计的定义
• 无障碍卫生间的设计准则
• 无障碍卫生间的标识设计
残
• 无障碍卫生间的分类
疾 目标人群
• 无障碍卫生间的空间分配
人
• 无障碍卫生间的内部设计
• 无障碍卫生间门的设计
课件
无障碍设计定义
无障碍设计关
注、重视残疾人、 老年人的特殊需求， 但它并非只是专为 残疾人、老年人群 体的设计。它着力 于设计人类共用的 产品，能够满足所 有使用者需求的人
卫生间外部的标识： 一般会在门上设置卫生间的标识
牌，好的设计还会在门口的墙上作垂 直的标识牌，一是防止人看不到拐角 里的厕所标志，二是防止因为厕所门 的打开而看不到厕所标识。
课件
无障碍卫生间的分类
分类：
国内厕所分为男女厕所， 在男厕所和女厕所内再分 出残疾人厕所。而国外有 些无障碍厕所的设计则分 为三种，在男女厕所基础 上另分出一间男女共用的 隔间厕所，目的是适合让 需要别人的帮助才能如厕 的人群，而协助这些人的 往往是他们的配偶。这对 于无障碍设计来说是合理 的。
课件

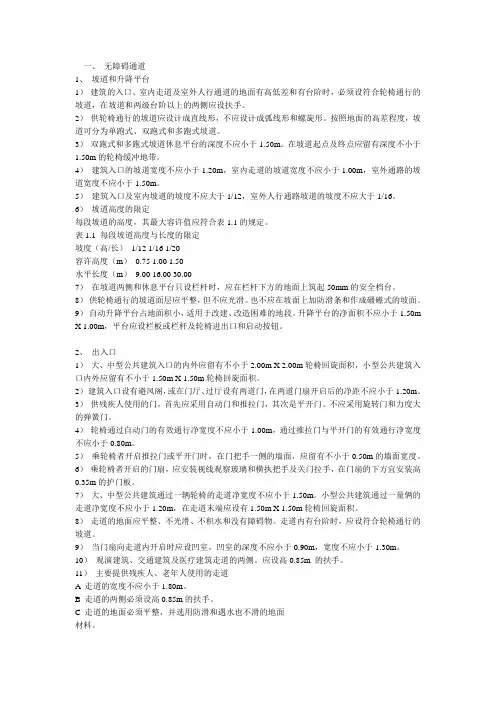

设计准则
一、无障碍卫生间的门宽不低于800mm，便于轮椅出入。 二、使用推拉移动门，并在门上安装横向拉手，便于乘坐轮椅者
开启或关闭。在预算允许情况下，使用电动门，使用者按动按钮 (或红色感应器)进行开启或锁闭。 三、无障碍卫生间内部空间要大于1.5m*1.5m,利于轮椅回旋。 四、洁具配套采用专用无障碍洁具，男士小便器采用低位小便 器， 高度小于450mm，座便器采用无水箱（实际上是隐藏水箱）的 座便器，高度450mm；台盆使用挂盆或者半柱盆，脚下利于轮 椅地步进入，高度800mm。 五、配备安全扶手，座便器扶手离地高700mm，间距宽度700800mm，小便器扶手离地1180mm，台盆扶手离地850mm。 六、配备紧急呼叫系统，紧急呼叫系统可选择安装于墙面离地4 50mm处，安装防水开关，也可以选择集成于安全扶手上。并在 门外配置与紧急呼叫系统相连的报警红灯。
课件
3.扶手设置：对于一个需要 借助水平扶手才能从座位 上站起来的人来说，扶手 离便池越近，对他就越方 便。所以在马桶的两侧扶 手应该安置在左右大约 30cm-40cm处。而扶手 的长度也应该在人坐时手 的正常活动范围之内。最 好在洗手池旁边也安置扶 手。
课件
合理的残障人厕所内不光要有横向的低扶手，还需要设置 竖向的高扶手，因为人在站起时，两手依靠低横向扶手撑 起后（60cm左右），需要继续扶住扶手保持站立平稳和行 走，这是就需要高一些地竖立的扶手的支撑，大概在 80cm-150cm垂直高度处。这是符合人体工程学的。所以一 个隔间内安置3-4个横竖扶手是最低要求。
设 计
况时，可自动发出异常信号。 ➢ 出现万一的情况，可用管理钥匙开门。
问
卫生间内的紧急按钮(选装件)，发出异
来自百度文库
题
常信号+开锁。
➢ 轮椅可出入的有效开口宽度最少为
800mm，希望为900mm以上。
课件
最终方案 ：感应门
门上有卫生间标识，和 一个显示屏，显示屏上显示 里面是否有人；消毒时间； 现在的时间：以及如厕的时 间。这个门有以下功能，门 开，里面照明就开：用完三 十秒自动关闭。
课件
门上的标识
以及显示屏上的功能
课件
感应门的内部设计
• 传感器：通过感应器 感应天线感应到行人 或活动物体，不管人 员移动与否，只要处 于传感器的扫描范围 内，它都会反应即传 出触点信号 。将此信
号转换成无源干触点 短路信号传输自动门 控制器，从而实现自 动门开启。
课件
15
课件
4. 门： 英国设定的残障人厕所门最小规格是 200cm×150cm,由此 得知厕所门的宽度规格大概在140cm左右，而马桶的长度 应该在70cm左右，这样厕所门就不可能向内开，轮椅使用 者在进入后也不可能在把门关上。如果向外开，使用者在 进入厕所后不能很轻易的返回去把门关上。所以在门的内 部应安置横向的扶手，我认为在残障人员厕所内应设推拉 门或者感应门，会更方便使用。
课件
男女共用的隔间厕所 内设供残疾人放东西的简易座位
内部设计
1.隔间地面： 残障人厕所隔间的地 面要与外面地面保持 水平，决不能有阶梯 或斜坡，普通隔间的 地面没有特殊情况也 不要设置台阶，防止 人开关门时进出的惯 性，造成危险。
课件
2.马桶位置：马桶的位 置应偏离隔间的中线， 而不是设置在隔间的 中间，这样会为使用 者的轮椅腾出更大的 可活动空间。实际上， 普通厕所的马桶位置 也应偏离中线左右， 在稍大面积一侧放置 纸篓。
