第1章 直流电路
1.6.1 图示电路中，已知 US ＝6 V，IS＝2 A ，R1＝2 ，R2 ＝1 。求开关 S 断开时开关两 端的电压 U 和开关 S 闭合时通过 R1
开关的电流 I（不必用支路电流
法）。
R2 I2 +
_US
IS
S+ U
I_
[解] 设通过 R2 的电流为 I2 。
返回练习题集
上一题
下一题
第1章 直流电路
1.6.4 求图示电路中恒流源两 端的电压 U1、U2 及其功率，并说 明是起电源作用还是起负载作用。
[解]
5
+ 5A I
+
U3
_ +
1A
U1
2 U2
_
_
设 2 电阻上电流为 I，5 电阻两端电压为U3 如图。
I(51)A4A U1(24)V8V,U3(51)V5V U2 U1U3 (85)V3V
IS1
R3
IS2
R1
R2
+
_
US
1.9.2 用戴维宁定理求 图示电路中理想电流源两 端的电压。
R1
R3
2
1
+
6V
U_ S1 R2
2 R4 1 IS 3 A
返回
上一页
下一页
第1章 直流电路
1.9.3 用戴维宁定理求 图示电路中的电流 I2 。
+
IS 5 A 10 V
U_ S
I2
R2 3 R1 2
返回练习题集
上一题
下一题
第1章 直流电路
1.6.3 求图示电路中通过恒压源 的电流 I1、I2 及其功率，并说明是 起电源作用还是起负载作用。
电工技术 复习
电工技术复习第一章直流电路习题答案1．若电路中含受控源，求戴维南等效电阻时，是否能象独立电源一样置零？受控源不能置零。
2．电压源有什么特点，实际电压源与电压源有什么不同？端电压不变，电流由外电路决定。
实际电压源有内阻，它的端电压随电流改变，而电压源端电压与电流关系恒定不变。
3．电路中电压与电位有什么不同?电位是相对参考点而言的，是某点与参考点之间的电压，当参考点不同时，参考电位随之改变。
电压是电路中两点电位之差。
其值与参考点无关。
4．什么叫关联参考方向，采用关联参考方向有什么好处？假定电压和电流的参考方向相同时，为关联参考方向，采用关联参考方向可简化设置参考方向的工作。
即在电路中标出电流（或电压）参考方向后使电流（或电压）与其同方向。
5．若不设参考方向，说某电流是＋2A或－2A是否有意义?在电路分析时，电流是有大小和方向的物理量。
只有假设参考方向后，才能用代数量同时表示其值的大小和方向。
即I的正负号是对参考方向而言。
I>0表示实际方向与参考方向相同；I<0表示实际方向与参考方向相反。
所以，不假设参考方向，电流值的字符正负无意义。
6．电压、电位、电动势、三个物理量有什么不同？电压表示电源力对电荷做功，实际方向由高电位指向低电位电压降方向。
电动势表示电源力对电荷做功的能力。
实际方向由低电位指向高电位，电位升方向。
电位表示电荷所具有的位能。
对参考点而言，正值表示某点电位比参考电位高，负值表示某点电位低于参考点。
7．电压源与电流源串联时它的等效电源是什么？电压源与电流源并联时它的等效电源时什么？电流源对外电路而言，是不变的，故相当于电流源。
串联的电压源仅仅可以改变两端电压。
8．若电路中有n个节点，能得到几个独立节点方程？n-1个9．如何求解电路中的电位？根据定义，电位就是某点对参考点之间的电压，所以设置参考点后，只要求出某点与参考点之间的电压，就达到求电位的目的。
10．含受控源的支路，列结点电压方程时与独立电源支路有什么不同吗？列结点电压方程时受控源与独立电源处理方法相同。
直流电路复习练习题及答案
第1、2章复习题一、填空题：1、电路的基本组成有电源、负载、中间环节三个部分。
2、20Ω的电阻与80Ω电阻相串联时的等效电阻为100 Ω，相并联时的等效电阻为16 Ω。
3、戴维南定理指出：任何一个有源二端线性网络都可以用一个等效的电压源来表示。
4．一个实际的电源可以用电压源来表示，也可用电流源来表示。
5．电感元件不消耗能量，它是储存磁场能量的元件。
6．电容元件不消耗能量，它是储存电场能量的元件。
7．通常所说负载的增加是指负载的功率增加。
8．电源就是将其它形式的能量转换成电能的装置。
9．如果电流的大小和方向均不随时间变化，就称为直流。
10．负载就是所有用电设备，即是把电能转换成其它形式能量的设备。
11．电路就是电流流过的闭全路径。
（简称电流），用I来表示。
12．把单位时间内通过某一导体横截面的电荷量定义为电流强度．．．．13.戴维南定理可以把任一有源二端网络等效为一个电压源。
14．叠加原理只适用于线性电路，而不适用于非线性电路。
15．某点的电位就是该点到参考点的电压。
16．任意意两点间的电压就是这两点的电位差。
17．电气设备工作时高于额定电压称为过载。
18．电气设备工作时低于额定电压称为欠载。
19．电气设备工作时等于额定电压称为满载。
20．为防止电源出现短路故障，通常在电路中安装熔断器。
21．电源开路时，电源两端的电压就等于电源的电动势。
二、选择题1. 在如图所示的电路中，当电阻Ｒ2增加时，电流Ｉ将______。
A. 增加B. 减小C. 不变2. 二只白炽灯的额定电压为220V,额定功率分别为100W和25W，下面结论正确的是__________。
A. 25Ｗ白炽灯的灯丝电阻较大B. 100Ｗ白炽灯的灯丝电阻较大C. 25Ｗ白炽灯的灯丝电阻较小3.常用电容器的两项主要数据是电容量和耐压值。
电容器的这个耐压值是根据加在它上面的电压_________来规定的？A. 最大值；B.平均值；C. 有效值；D.瞬时值。

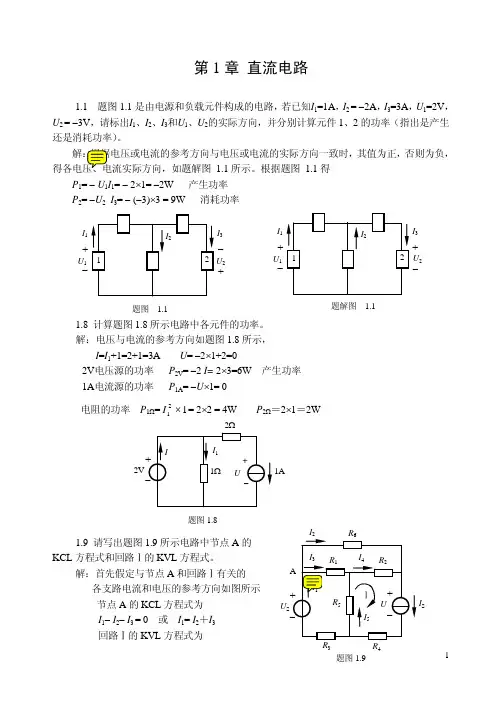

第1章直流电路习题答案
第1章 直流电路1.1 题图1.1是由电源和负载元件构成的电路，若已知I 1=1A ，I 2 = −2A ，I 3=3A ，U 1=2V ，U 2 = −3V ，请标出I 1、I 2、I 3和U 1、U 2的实际方向，并分别计算元件1、2的功率（指出是产生还是消耗功率）。
其值为正，否则为负，1.1所示。
根据题图 1.1得P 1= − U 1I 1= − 2×1= −2W 产生功率 P 2= −U 2 I 3= − (−3)×3 = 9W 消耗功率 −U 1+−U 2I 1I 3题解图 1.1−U 1题图 1.1+−U 2I 1I 31.8 计算题图1.8所示电路中各元件的功率。
解：电压与电流的参考方向如题图1.8所示， I =I 1+1=2+1=3A U = −2×1+2=02V 电压源的功率 P 2V = −2 I= 2×3=6W 产生功率 1A 电流源的功率 P 1A = −U ×1= 0电阻的功率 P 1Ω== 2×2 = 4W P 121×I 2Ω＝2×1＝2W 2V1A题图1.82ΩU SI S1.9 请写出题图1.9所示电路中节点A 的 KCL 方程式和回路Ⅰ的KVL 方程式。
解：首先假定与节点A 和回路Ⅰ有关的各支路电流和电压的参考方向如图所示 节点A 的KCL 方程式为 I 1− I 2− I 3 = 0 或 I 1= I 2＋I 3 回路Ⅰ的KVL 方程式为I 4R 2 + U + I S R 4 +I 5R 5 = 0注意恒流源两端电压不为零，设为U 。
题图1.101.10 计算题图1.10所示电路中U AB 的值。
解：根据题图，R 2上的电压为 20−5＝15V ，则U AB =10 − (20 −5) = − 5VR题图1.13R U S1R U S231.13 题图1.13是双发电机的三线制供电示意图，已知图中U S1= U S2 = 234V ，U 1= 220V ，U 2 = 227V ，R 1= R 3 = 0.02Ω， R 2 = 0.04Ω，R i1= R i2 = 0.04Ω。

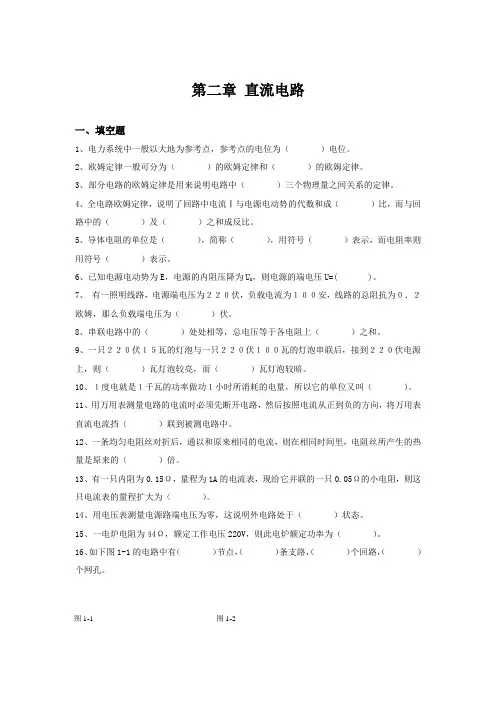

电子技术——直流电路习题
第二章直流电路一、填空题1、电力系统中一般以大地为参考点，参考点的电位为（）电位。
2、欧姆定律一般可分为（）的欧姆定律和（）的欧姆定律。
3、部分电路的欧姆定律是用来说明电路中（）三个物理量之间关系的定律。
4、全电路欧姆定律，说明了回路中电流Ⅰ与电源电动势的代数和成（）比，而与回路中的（）及（）之和成反比。
5、导体电阻的单位是（），简称（），用符号（）表示，而电阻率则用符号（）表示。
6、已知电源电动势为E，电源的内阻压降为U0，则电源的端电压U=( )。
7、有一照明线路，电源端电压为２２０伏，负载电流为１００安，线路的总阻抗为０．２欧姆，那么负载端电压为（）伏。
8、串联电路中的（）处处相等，总电压等于各电阻上（）之和。
9、一只２２０伏１５瓦的灯泡与一只２２０伏１００瓦的灯泡串联后，接到２２０伏电源上，则（）瓦灯泡较亮，而（）瓦灯泡较暗。
10、１度电就是１千瓦的功率做功１小时所消耗的电量，所以它的单位又叫（）。
11、用万用表测量电路的电流时必须先断开电路，然后按照电流从正到负的方向，将万用表直流电流挡（）联到被测电路中。
12、一条均匀电阻丝对折后，通以和原来相同的电流，则在相同时间里，电阻丝所产生的热量是原来的（）倍。
13、有一只内阻为0.15Ω，量程为1A的电流表，现给它并联的一只0.05Ω的小电阻，则这只电流表的量程扩大为（）。
14、用电压表测量电源路端电压为零，这说明外电路处于（）状态。
15、一电炉电阻为44Ω，额定工作电压220V，则此电炉额定功率为（）。
16、如下图1-1的电路中有（）节点，（）条支路，（）个回路，（）个网孔。
图1-1 图1-217、如图1-2所示，已知E=50V，I=20A，R=20Ω，则A点的电位是（）18．在串联电路中，等效电阻等于各电阻（）。
串联的电阻越多，等效电阻越（）。
19．在串联电路中，流过各电阻的电流（），总电压等于各电阻电压（），各电阻上电压与其阻值成（）。
第一章 直流电路课后习题
第一章 直流电路一、KCL 或KVL 的计算 1、习题1.3.4求图示电路通过理想电压源的电流1I 、2I 及其功率并说明是电源还是负载？解：A I 6510401=-=2R 上的电流：A I 52103== 则 A I I I 156312=-+=-=功率 W I P 24040140-=⨯-=（电源） W I P 1010210=⨯=（负载） 2、习题1.3.5求图示电路中理想电压源两端的电压1U 、2U 及其功率并说明是起电源作用还是起负载作用？解：2Ω上的电流 A I 4152=-= 电压为V I U 8221==VU U 31512=⨯-= 功率W U P 3122=⨯=（负载） W U P A 40515-=⨯-=（电源） 二、电阻的串并联的等效计算 1、习题1.2.1 计算图示等效电阻ab RΩ=+++=2)))//(((//(754126R R R R R R R abR 2=2ΩR 5=2Ω题1.3.4图I10V 题1.3.5图22、串联分压公式电路如图所示，图中电压U 3为（ ）V 。
3、并联分流公式 习题1.2.5电路如图所示，V U S 6=,A I S 2=。
求图中开关S 断开时两端的电压和开关闭合时开关中的电流I 。
解：图中开关S 断开：V I R U U S S 102-=--= 开关闭合时开关中的电流I : A R U I U SS 42=+-= 习题1.8.3 中的I S 作用时7A 电流源作用时：A I 37433=⨯+='题解1.8.3图aU1RR3、求电流I解：A I 3/441551010-=⨯++-=三、利用 节点电压法计算1、习题 1.6.1 用节点电压法求图中各支路的电流。
解： V R R I R U U S S 166/13/123/24)/1()/1(/3111=++=++= A R U U I S 3831624111=-=-=A R U I 38616312-=-=-=2、 习题1.7.1在题1.7.1图中，已知U S1=25V ，U S2=100 V ，U S3=25 V ，R 1=R 2=R 3=50 Ω。
直流电路复习练习题及答案
直流电路复习练习题及答案-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN第1、2章复习题一、填空题：1、电路的基本组成有电源、负载、中间环节三个部分。
2、20Ω的电阻与80Ω电阻相串联时的等效电阻为 100 Ω，相并联时的等效电阻为16 Ω。
3、戴维南定理指出：任何一个有源二端线性网络都可以用一个等效的电压源来表示。
4．一个实际的电源可以用电压源来表示，也可用电流源来表示。
5．电感元件不消耗能量，它是储存磁场能量的元件。
6．电容元件不消耗能量，它是储存电场能量的元件。
7．通常所说负载的增加是指负载的功率增加。
8．电源就是将其它形式的能量转换成电能的装置。
9．如果电流的大小和方向均不随时间变化，就称为直流。
10．负载就是所有用电设备，即是把电能转换成其它形式能量的设备。
11．电路就是电流流过的闭全路径。
12．把单位时间内通过某一导体横截面的电荷量定义为电流强度．．．．（简称电流），用I来表示。
13.戴维南定理可以把任一有源二端网络等效为一个电压源。
14．叠加原理只适用于线性电路，而不适用于非线性电路。
15．某点的电位就是该点到参考点的电压。
16．任意意两点间的电压就是这两点的电位差。
17．电气设备工作时高于额定电压称为过载。
18．电气设备工作时低于额定电压称为欠载。
19．电气设备工作时等于额定电压称为满载。
20．为防止电源出现短路故障，通常在电路中安装熔断器。
21．电源开路时，电源两端的电压就等于电源的电动势。
二、选择题1. 在如图所示的电路中，当电阻Ｒ2增加时，电流Ｉ将______。
A. 增加B. 减小C. 不变2. 二只白炽灯的额定电压为220V,额定功率分别为100W和25W，下面结论正确的是__________。
A. 25Ｗ白炽灯的灯丝电阻较大B. 100Ｗ白炽灯的灯丝电阻较大C. 25Ｗ白炽灯的灯丝电阻较小3.常用电容器的两项主要数据是电容量和耐压值。
电容器的这个耐压值是根据加在它上面的电压_________来规定的A. 最大值；B.平均值；C. 有效值；D.瞬时值。
《电工与电子技术基础》第1章直流电路习题解答
第1章直流电路及其分析方法习题解答习题1.1题1.1图所示电路由4个元件组成，电压电流的参考方向如图中所示。
已知U 1=–5V ，U 2=15V ，I 1=2A ，I 2=3A ，I 3=–1A 。
试计算各元件的电功率，并说明哪些元件是电源？哪些元件是负载？题1.1图解：1元件：102)5(111−=×−==I U P （W ）是电源。
2元件：40315222=×==I U P （W ）是负载。
3元件：15)1(15323−=−×==I U P （W ）是电源。
4元件：202)155(14−=×+−−=−=UI P （W ）是电源。
1.2求题1.2图所示各元件的端电压或通过的电流。
题1.2图解：(a)10101−=×−=−=IR U (V)(b)155−=−==R U I (A)(c)1010)1(−=×−==IR U (V)1.3有一电感元件L =0.1H ，通过此电感的电流i 随时间变化的波形如题1.3图所示，若电压u L 与电流i 的参考方向一致，试画出电压的波形。
题1.3图第1章直流电路及其分析方法习题解答2解：t=0~4ms 时，5.2410==dt di 25.05.21.0=×==dt di L u L （V ）t=4~6ms 时，54610−=−−=dt di 5.0)5(1.0−=−×==dtdi L u L （V ）1.4有一电容元件C =10µF ，其端电压u 的波形题1.4图所示。
若电流i C 与电压u 的参考方向一致，试画出流过电容的电流i C 的波形。
题1.4图解：t=0~2ms 时，31021024×=×=−dt du 02.010*******=×××==−dtdu C i C （mA ）t=2~4ms 时，010203=×=−dt du 0010106=××==−dtdu C i C （mA ）t=4~6ms 时，331021024×=×=−dt du 02.010*******=×××==−dtdu C i C （mA ）t=6~10ms 时，010403=×=−dt du 0010106=××==−dtdu C i C （mA ）t=10~12ms 时，331021024×−=×−=−dt du 02.0)102(101036−=×−××==−dtdu C i C （mA ）t=12~14ms 时，010203=×=−dt du 0010106=××==−dt du C i C （mA ）第1章直流电路及其分析方法习题解答3t=14~16ms 时，331021024×−=×−=−dt du 02.0)102(101036−=×−××==−dtdu C i C （mA ）1.5已知电路如题1.5图（a ）和（b ）所示，试计算a 、b 两端的电阻。
直流电路基础练习第一章
2016学年度第一学期16级电子班《电工技术基础》第一章单元测试姓名：得分：一、填空题1、闭合电路的电流强度，跟电源的成正比，跟成反比，这就是闭合电路欧姆定律。
2、电力线总是起于电荷而止于电荷。
3、规定定向移动的方向为电流方向。
5、电源电动势的方向为。
6、根据物质的导电性能，一般把物质分为、、三类。
7、电路中，提供电能的装置是，消耗电能的装置是。
8、负载从电源获得最大功率的条件是。
9、电场具有和的基本特性。
10、单位换算1h= min，3min= s。
3A= mA，1μV=V，1MΩ＝Ω1kW= W，1mm2= m2，1cm= m二、选择题1、关于电场力和电场强度，以下说法正确的是（）A、电场中的A、B两点，电荷受到的电场力大的点场强大B、在电场某点如果没有检验电荷，则电场力为零，电场强度也为零C、电场中某点场强为零，则检验电荷在该点受到的电场力为零D、以上说法均不对2、关于导体的电阻，以下说法错误的是( )A、与导体长度有关B、与导体的材料性质有关C、与横截面积有关D、与导体所处的位置有关3、以下说法正确的是( )A、由R=U/I可知，R与U成正比B、由R=U/I可知，R与I反正比C、虽然R=U/I，但R与U、I没有关系D、以上说法都不对4、关于电源电动势，说法正确的是( )A、电动势的大小体现的电场力做功本领的大小B、电动势的大小等于伏特表直接连在电源两极时所测得的值C、电动势的方向为电源正极指向负极D、电动势的大小反映了电源把其它形式的能转化为电能的本领的大小5、三个分别标有“12V、12W”，“6V、12W”，“9V、12W”的白炽灯，在各自的额定电压下工作，正确的说法是( )A、三灯一样亮B、“12V、12W”的灯最亮C、“6V、12W”的灯最亮D、“12V、12W”的灯最亮，“9V、12W”次之，“6V、12W”最暗6、上题中的三盏灯，都在6V的电压下工作，说法正确的是( )A、三灯一样亮B、“12V、12W”的灯最亮C、“6V、12W”的灯最亮D、“12V、12W”的灯最亮，“9V、12W”次之，“6V、12W”最暗7、在2min的时间内通过导体横截面的电量为6C，则导体中的电流为( )A、3AB、12AC、0.05AD、无法计算8、电路中任意两点间的电位差，也就是这两点间的( )A、电动势B、电位C、电压D、电能9、下列说法正确的是( )A、由可知，P与R成正比B、由可知，P与R成反比C、P既可与R成正比，也可以成反比D、上述说法都不对，应该视具体情况而定10、下列说法错误的是( )A、电力线的疏密程度表示了电场的强弱B、电力线的切线方向表示了电场方向C、空间任何两条电力线绝对不可能相交D、电线线是闭合曲线11、通常电工术语“负载大小”是指的大小。
第1章 直流电路习题参考答案
第1章 直流电路 习题参考答案一、 填空题：1. 任何一个完整的电路都必须有 电源 、 负载 和 中间环节 3个基本部分组成。
具有单一电磁特性的电路元件称为 理想 电路元件，由它们组成的电路称为 电路模型 。
电路的作用是对电能进行 传输 、 分配 和 转换 ；对电信号进行 传递 、 存储 和 处理 。
2. 反映实际电路器件耗能电磁特性的理想电路元件是 电阻 元件；反映实际电路器件储存磁场能量特性的理想电路元件是 电感 元件；反映实际电路器件储存电场能量特性的理想电路元件是 电容 元件，它们都是无源 二端 元件。
3. 电路有 通路 、 开路 和 短路 三种工作状态。
当电路中电流0R U I S 、端电压U ＝0时，此种状态称作 短路 ，这种情况下电源产生的功率全部消耗在 内阻 上。
4.从耗能的观点来讲，电阻元件为 耗能 元件；电感和电容元件为 储能 元件。
5. 电路图上标示的电流、电压方向称为 参考方向 ，假定某元件是负载时，该元件两端的电压和通过元件的电流方向应为 关联参考 方向。
二、 判断题：1. 理想电流源输出恒定的电流，其输出端电压由内电阻决定。
（错）2. 电阻、电流和电压都是电路中的基本物理量。
（错）3. 电压是产生电流的根本原因。
因此电路中有电压必有电流。
（错）4. 绝缘体两端的电压无论再高，都不可能通过电流。
（错）三、选择题：（每小题2分，共30分）1. 当元件两端电压与通过元件的电流取关联参考方向时，即为假设该元件（A ）功率；当元件两端电压与通过电流取非关联参考方向时，即为假设该元件（B ）功率。
A 、吸收；B 、发出。
2. 一个输出电压几乎不变的设备有载运行，当负载增大时，是指（ C ）A 、负载电阻增大；B 、负载电阻减小；C 、电源输出的电流增大。
3. 当电流源开路时，该电流源内部（ C ）A 、有电流，有功率损耗；B 、无电流，无功率损耗；C 、有电流，无功率损耗。
第一章简单直流电路单元测试一
第⼀章简单直流电路单元测试⼀第⼀章单元测试（⼀）⼀是⾮题（）1. 当电路处于通路状态时,外电路负载的电压等于电源的电动势.（）2. 电源电动势的⼤⼩由电源本⾝的性质决定,与外电路⽆关.（）3. 道题的长度和截⾯积都增⼤⼀倍,其电阻值也增⼤⼀倍.（）4. 电阻两端电压为10V时,电阻值为10Ω;当电压升⾄20V 时,电阻值将为20Ω.（）5. ⼏个电阻并联后的总电阻⼀定⼩于其中任⼀个电阻的阻值.（）6. 在带⼥⾜分压电路中,电阻值越⼤,其两端的电压就越⾼.（）7. 在电阻分流电路中,电阻值越⼤,流过它的电流也就越⼤. （）8. 110V60W的⽩炽灯在220V的电源上能正常⼯作.（）9. 220V60W的⽩炽灯在110V的电源上能正常⼯作.（）10.我们规定⾃负极通过电源内部指向正极的⽅向为电动势的⽅向.（）11.加在⽤电器的电压改变了,但它消耗的功率是不变的.（）12.若选择不同的零点位点时,电路中各点的点位将发⽣变化,但是电路中任意两点间的电压却不会改变.⼆选择题1. R1和R2为两个串联电阻,已知R1=4R2,若R1上消耗的功率为1W,则R2上消耗的功率是( )A 5WB 20WC 0.25WD 400W2. R1和R2为两个并联电阻,已知R1=2R2,若R2上消耗的功率为1W,则R1上消耗的功率是( )A 2WB 1WC 4WD 0.5W3. 如图1-7所⽰,R1=R2=R3=12Ω,则AB间的总电阻为( )A 18ΩB 4ΩC 0D 36Ω4. ⽤电压表测得电路端电压为0,这说明( )A 外电路断路B 外电路短路C 外电路上电流⽐较⼩D 电源内阻为零5. 有⼀个电压表其内阻R V =10.8K Ω,现在要将其量程扩⼤为原来的10倍,则应( )A ⽤18K Ω的电阻于电压表串联B ⽤180Ω的电阻于电压表并联C ⽤16.2K Ω的电阻于电压表串联D ⽤180Ω的电阻于电压表串联6. 6.如图1-8所⽰，当电路中可变电阻R 的阻值增⼤时，（1）电压表○V1的读数将（）A 变⼤B 变⼩C 不变（2）电压表○V2的读数将（）A 变⼤B 变⼩C 不变（3）电压表○A1的读数将（）A 变⼤B 变⼩C 不变（4）电压表○A1的读数将（）A 变⼤B 变⼩C 不变7. 如图1-9所⽰，R 为⼀可变电阻，电源电动势为E 内阻为r ，当（）时电源的输出功率最⼤。
第1章直流电路试题及答案
第一章直流电路试题一、填空题：1、电路是由、、和三部分组成，以形成电流的闭合通路。
2、中间环节的作用是把和连接起来，形成闭合回路，并对整个电路实行、和。
3、电源的功能是将能转换成能。
4、负载的作用是将能转换成的能。
5、电路的种类繁多，一般可分为电路和电路两大类。
6、在一个完整的电路中，的电路称为内电路；的电路称为外电路。
7、的定向移动形成电流。
电流的方向规定为的运动方向，与电子移动的方向。
8、如图所示的某段电路，测得电流为1A，若选择电流参考方向由a b则I=A。
9、如图所示的某段电路，测得电压为2V，若选择电流参考方向由a b，I=-1A，则U ab= V，该元件的作用是电能。
10、电源电动势的方向规定为从极指向极，它是力克服力移动电荷做功的结果。
11、电压的方向规定为由端指向端，是力移动电荷做功，通过负载把电能转换成其它形式的能。
12、如图所示电路所标的参考方向，则电阻R两端的实际电位是端高于端。
13、如图所示电路所标的参考方向，则灯泡EL的电流实际方向是从端流向端。
14、如图所示电路，电压表的读数为5V，则E= V，A点电位V A= V，O点电位V0= V。
15、如图所示电路中，未知电阻值或电流值应各为：R1= Ω，I2= A；R3= Ω。
16、如图所示电路，直流电动机M正在运转，测得其端电压为24V。
则安培表的读数为I= ，电动机的功率P= 。
17、为了防止因短路而引起的事故，在实际电路中一般都串联接入。
电路一旦发生短路或，它将断开电源，达到保护的目的。
18、一只标有额定电压20V、额定功率1W的灯泡。
现接在10V的电源下使用，则其阻值为，实际电流是，实际消耗的功率为。
19、将标有“10V、0.25W”和”“10V、1W”的两个灯泡串联起来，接在10V的电源上工作，它们实际消耗的功率：“10V、0.25W”灯泡P1= W，“10V、1W”灯泡P2= W。
20、有三个阻值均为6Ω的电阻，现将它们作不同形式的联接，可以得到的四种等效电阻值分别为、、、。
船舶电气专业10000题库有答案
电气自动化（船舶方向）最强10000题库（有答案）目录：第一章直流电路第二章电与磁第三章正弦交流电第四章半导体理论第五章船舶电机第六章电力拖动控制电路及系统第七章船舶电站第八章船舶照明系统第九章报警系统第十章船舶安全用电和安全管理第十一章船舶电气管理人员的安全职责第一章直流电路[1001]不论电路如何复杂，总可归纳为由电源、______、中间环节三部分组成。
DA．电阻B．电容C．电感D．负载[1002]0.05 mA=______A=______μA。
B A．50/5?10?5 B．5?10?5 /5 C．5?10?3/50 D．5?10?5/50[1003] 1 A=______。
A．B．C．D． C[1004] 描述单位时间内通过导体某横截面的电荷多少之物理量及其国际标准单位分别是______。
A．电量，库仑B．电流，安培C．电量，安培D．电压，伏特[1005] 电流的实际方向与产生这一电流的电子运动方向______。
BA．相同B．相反C．超前90°D．在直流电制中，相反；在交流电制中，相同[1006] 请判断下列各说法，正确答案是______。
N（1）人们习惯以正电荷的运动方向作为电流的参考方向；（2）人们习惯以负电荷的运动方向作为电流的参考方向；（3）人们习惯以正电荷的运动方向作为电流的实际方向。
A．（1）错，（2）、（3）对B．（1）、（2）错，（3）对C．（1）对，（2）、（3）错D．（1）、（2）对，（3）错[1007]电源是将_____的装置。
CA．电能转换为热能B．电能转换为磁场能C．非电能转换为电能D．能量互换[1008] 300 μV =______mV =______V。
BA．3×105/0.3 B．0.3/3×10-4 C．0.3/3×10-6 D．3/3×10-5[1009] 1 V=______。
A．B．C．D．[1010] 关于电位与参考电位的概念，下列说法正确的是______。
电工基础 第1章 课后习题
A: 220／n
B: 220／nR
C: 220／R
D: 220R／n 答案: C 9 已知A、B两点的电位分别为5伏和-5伏，则两点间的电压UAB为 伏。
A: 0
B: 10
C: -10
D: 15 答案: B 10 已知电路中A点的电位为5伏，AB两点的电压UAB ---10V，则B点电位为____．伏
A: 20
B: 10
C: 5
D: 40 答案:
C 7 n个相同阻值的电阻R，串联后接入电压为220V的电路中，则电阻R上的电压为 伏。
A: 220／n
B: 220／R
C: 2.20,/nR
D: 220R／n 答案: A 8 n个相同阻值的电阻R，并联接到电压为220V的电源上，则流过电阻R的电流为一一一安。 A, 220／n B、220／nR C, 220／R D, 220R／n
答案: 正确 19 在并联电路中，电阻的阻值越小，消耗的功率越小。
答案: 错误 20 在串联电路中，电阻的阻值越小，消耗的功率越小。
答案: 正确 21 电灯泡的灯丝断后，再搭上使用，灯泡反而更亮，其原因是灯丝电阻变小而功率增大了。
答案: 正确
22 扩大直流电流表量程的方法是在表头上串联电阻分流。 答案: 错误
A: 负电荷定向 B: 电子定向 C: 正电荷定向 D:
答案: C 25 Rl=lQ，R2 =3Q的两只电阻，并联接在相同电压下，则电流的比值为———。
A: 1：1 B: 3：1 C: 1：3 D: 4：1
答案: 26 R1 =2Q，R2 =3Q的两只电阻，串联接在20V的电压下，则R1上电压为 V。
A: 电源 B: 负载
C: 连接导线
D: 开关
(完整版)《电工基础》第一章直流电路的基本概念测试卷及参考答案
《电工基础》第一章电路的基本物理量考试卷（含参考答案）姓名: 班级: 学号： 得分：一、选择题 （每题3分,共24分）1、下列设备中,一定是电源的为(D ）A 、蓄电池B 、白炽灯C 、冰箱D 、发电机2、通过一个电阻的电流是5A ，经过4min ，通过该电阻截面的电荷量是（B ）A 、20CB 、1200C C 、50CD 、2000C3、一般金属导体具有正温度系数,当环境温度升高时，电阻值将(A)A 、增大B 、减小C 、不变D 、不能确定4、相同材料制成的两个均匀导体，长度之比为3:5,截面之比为4:1,则其电阻之比为（C ）A 、12:5B 、7：6C 、3：20D 、20:35、某导体两端电压为100V,通过的电流为2A ；当两端的电压降为50V 时，导体的电阻应为（C ）A 、100ΩB 、25ΩC 、50Ω D 、0 6、一电阻元件，当其电流减为原来的一半时，其功率为原来的(A ）A 、1/4B 、1/2C 、2倍D 、4倍7、有一根阻值为1Ω的电阻丝,将它均匀拉长为原来的3倍，拉长后电阻丝阻值为（D ）A 、1ΩB 、3ΩC 、6ΩD 、9Ω 8、220V 、40W 的白炽灯正常发光（B)，消耗的电能为１Kw ·h.A 、20hB 、25hC 、40hD 、45h二、判断题 （每题2分，共16分）（ × ）1、电路图是根据电气元件的实际位置和实际连线连接起来的。
( × )2、直流电路中，有电压的元件一定有电流.（× ）3、电阻值大的导体，电阻率一定大。
（ ×）4、欧姆定律适用于任何电路和任何元件. （ √）5、额定电压为220V 的白炽灯接在110V 的电源上，白炽灯消耗的功率为原来的1/4。
( √）6、在纯电阻电路中，电流通过电阻所做的功与产生的热量相等。
（ ×）7、RIU中的R 是元件参数，它的值是电压和电流的大小决定.（ ×）8、公式P=UI=I 2R=U 2/R 在任何条件下都是成立的。
第1章直流电路及其分析方法-选择复习题大学电工
第1章直流电路及其分析方法-选择复习题1．如图所示电路中，当电阻Ｒ2增加时，电流Ｉ将______。
(A) 增加(B) 减小(C) 不变2．二只白炽灯的额定电压为220V,额定功率分别为100W和25W，下面结论正确的是__________。
(A) 25Ｗ白炽灯的灯丝电阻较大(B) 100Ｗ白炽灯的灯丝电阻较大(C) 25Ｗ白炽灯的灯丝电阻较小3．常用电容器的两项主要数据是电容量和耐压值。
电容器的这个耐压值是根据加在它上面的电压_________来规定的？A. 最大值；B.平均值；C. 有效值；D.瞬时值。
4．图所示电路中，A、B端电压ＵAB＝______。
A. -2VB. 2VC. -1VD. 3V5．电路如图所示,它的戴维南等效电路中,ＵOC和ＲO应是______。
A. 6V，2ΩB. 4.5V，2ΩC. 2V，2ΩD. 3V，3Ω6．如图所示电路, 电流源两端电压Ｕ=_ _V。
A. 15VB. 10VC. 20VD. -15V7．图示电路中Ｒ1增加时电压Ｕ2将_ ___。
A. 不变B. 减小C. 增加8．通常电路中的耗能元件是指______。
A.电阻元件B.电感元件C.电容元件D.电源元件9．用具有一定内阻的电压表测出实际电源的端电压为6V，则该电源的开路电压比6V_ ____。
A. 稍大B. 稍小C. 严格相等D. 不能确定10．电路如图所示，B、C两点间的电压U BC为：_____。
A. 2VB. 8VC. 0VD. -2V11．图示电路中，发出功率的电路元件为___ __。
A.电流源；B. 电压源；C. 电压源和电流源。
12．图示电路中，电流值I=_____。
A. 2A；B. 4A；C. 6A；D. -2A。
13．图示电路中，欲使I1= I/4，则R1、R2的关系式为______。
A. R1=3R2B.R1=R2/3C. R1=R2/4D.R1=4R214．图示电路中，U=-10V，则6V电压源发出的功率为_____W。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第1章复习练习题一、填空题：1、电路的基本组成有电源、负载、中间环节三个部分。
2、20Ω的电阻与80Ω电阻相串联时的等效电阻为 100 Ω，相并联时的等效电阻为 16 Ω。
3．电感元件不消耗能量，它是储存磁场能量的元件。
4．电容元件不消耗能量，它是储存电场能量的元件。
5．通常所说负载的增加是指负载的功率增加。
6．电源就是将其它形式的能量转换成电能的装置。
7．如果电流的大小和方向均不随时间变化，就称为直流。
8．负载就是所有用电设备，即是把电能转换成其它形式能量的设备。
9．电路就是电流流过的闭合路径。
10．把单位时间通过某一导体横截面的电荷量定义为电流强度．．．．（简称电流），用I来表示。
11．某点的电位就是该点到参考点的电压。
12．任意意两点间的电压就是这两点的电位差。
13．为防止电源出现短路故障，通常在电路中安装熔断器。
14．电源开路时，电源两端的电压就等于电源的电动势。
二、选择题(注:在每小题的备选答案中选择适合的答案编号填入该题空白处,多选或不选按选错论)1. 在如图所示的电路中，当电阻Ｒ2增加时，电流Ｉ将______。
AA. 增加B. 减小C. 不变2. 二只白炽灯的额定电压为220V,额定功率分别为100W和25W，下面结论正确的是__________。
AA. 25Ｗ白炽灯的灯丝电阻较大B. 100Ｗ白炽灯的灯丝电阻较大C. 25Ｗ白炽灯的灯丝电阻较小3.常用电容器的两项主要数据是电容量和耐压值。
电容器的这个耐压值是根据加在它上面的电压_________来规定的？AA. 最大值；B.平均值；C. 有效值；D.瞬时值。
4.在图所示的电路中，A、B端电压ＵAB＝______。
AA. -2VB. 2VC. -1VD. 3V6.如图所示电路, 电流源两端电压Ｕ=_ _V。
AA. 15VB. 10VC. 20VD. -15V7.图示电路中Ｒ1增加时电压Ｕ2将_ ___。
AA. 不变B. 减小C. 增加8.通常电路中的耗能元件是指______。
AA.电阻元件B.电感元件C.电容元件D.电源元件9.用具有一定阻的电压表测出实际电源的端电压为6V，则该电源的开路电压比6V_ ____。
AA. 稍大B. 稍小C. 严格相等D. 不能确定10.电路如图所示，B、C两点间的电压U BC为：_____。
AA. 2VB. 8VC. 0VD. -2V12. 图示电路中，电流值I=_____。
AA. 2A；B. 4A；C. 6A；D. -2A。
13．图示电路中，欲使I1= I/4，则R1、R2的关系式为______。
AA. R1=3R2B.R1=R2/3C. R1=R2/4D.R1=4R214．图示电路中，U=-10V，则6V电压源发出的功率为_____W。
AA.9.6B.-9.6C.2.4D.-2.415．图示电路中，A 、B 两点间的电压U AB 为_____。
AA. -1VB. +2VC.-3VD.+3V16．图示电路中，U =2V ，则6V 电压源发出的功率为_____W 。
AA. 2.4B.-9.6C. 9.6D.-2.417．图示电路中，A 、B 两点间的电压U AB 为_____。
AA.+1VB.-1VC.-2VD.+2V18．如图示电路，求各支路电流中正确的公式是______。
AA. 111R U E I ab+=B. 21211R R E E I ++=C. 3111R R U E I ab ++=19．如图示电路，下列回路方程正确的公式是______。
AA. 0222111=-+-E I R E I RB. 033111=++I R E I RC. 033222=++I R E I R20．如图所示电路，I 1＝______。
AA. 2AB.-1AC. 1.5AD. 0.5A21．图示电路中，下列关系中正确的是_______________。
AA. 0321=+-I I IB.0321=--I I IC. 0321=++I I ID.0321=-+I I I 22．图示电路中，下列关系中正确的是_______________。
AA.033111=--R I E R IB.033222=++R I E R IC.0333111=+++E R I E R I 23．图示电路中电压Ｕab 为_____V 。
AA. -16B. 16C. 21D.1924．图示电路中电流Ｉ等于_ ___。
AA. (U -E )/RB. (U +E )/RC. (-U -E )/RD.(-U +E )/R25．图示电路中电压Ｕ为__ __V 。
AA. -2B. 2C. 22D. -2226．图示电路中U ab=0，试求电流源两端的电压U S 为__ __V 。
AA. 40B. -60C. 60D.-4027．通常所说负载减小，是指负载的_______减小。
AA. 功率B. 电压C.电阻28．图示电路的输出端开路,当电位器滑动触点移动时,输出电压Ｕ变化的围为_______。
AA. 1～4VB. 1～5VC. 0～4VD.0～5V29．电路如图所示，电流比Ｉ2/Ｉ1=______。
AA. 21R R -B.211R R R + C. 211R R R + D.21R R30．图示电路中，已知ＩS =3Ａ，ＲS =20Ω，欲使电流Ｉ＝2A ，则必须有Ｒ＝_____。
AA. 10ΩB. 30ΩC. 20ΩD.40Ω31．图示电路中，欲使Ｕ1=Ｕ/4，则Ｒ1和Ｒ2的关系式为______。
AA. R1=2R2B.R1=R2/2C. R1=R2/3D.R1=3R232．在下列规格的电灯泡中,电阻最大的是规格______。
DA. 100W、220VB.60W、220VC.40W、220VD.15W、220V33．在图所示的（a）、（b）电路中，巳知两图中电压U和电流I相同，如果R1＞R2＞R3，则下面结论正确的是__________。
A（a）（b）A.图（a）中R1，（b）中R3消耗的功率最大；B.图（a）和（b）中R1消耗的功率最大；C.图（a）中R3，（b）中R1消耗的功率最大；D.图（a）和（b）中R3消耗的功率最大。
34．二只白炽灯的额定电压为220V,额定功率分别为100W和25W，下面结论正确的是______。
AA.25Ｗ白炽灯的灯丝电阻较大B.100Ｗ白炽灯的灯丝电阻较C.25Ｗ白炽灯的灯丝电阻较小35．通常所说的电路负载大，就是指___________。
AA.负载电阻小B.负载电阻大C.电路消耗功率小36．图示电路中,A点电位为______V。
AA.8B. 10C.12D.637．图示电路中A点的电位为______V。
AA.0B.16C.20D.26 38．图示电路中A点的电位为______V。
AA. -5B.5C.-10D.10 39．电路如图所示，B、C两点间的电压U BC为______V。
AA.2B.8C.0D.-2 40．图示电路中A点的电位为______V。
AA. 9B. 7C. -7D.-9 41．图示电路中A点的电位为______V。
AA. 7B. - 7C.15D.-15 42．图示电路中的电流I为______mA。
AA. -1.6B.-0.8C.1.6D. 0.8 43．电路如图所示，当A、B两点间开路时的电压U2为______V。
AA.6B.10C.2D.4 44．图示电路中的I1=______A。
AA.9B.-9C.1D.-145．在图示电路中，已知：I1=3A，I2=2A，I3=-5A；则I4=______A。
AA. -3B.-7C.3D. 746．在图示电路中，已知：I1=3A，I2=2A，I3=-5A；则I5=______A。
AA.-8B.8C.2D.-247．在图示电路中，已知：I1=3A，I2=2A，I3=-5A；则E=______V。
AA. 29B.1C.-29D. -148．在图示电路中，A、B两端的电压U为______V。
AA. -18B.2C. 18D.-249．在图示电路中，电压与电流关系式，正确的为为______。
AA.U=E-IRB.U=E+IRC.U=-E+IRD.U=-E-IR 50．在图示电路中，可求出R1=______Ω。
AA.4.5B.5.5C.6.5D.8.5三、计算题1、△试用戴维南定理求图所示电路中，9Ω上的电流Ｉ。
解: (1)用戴维南定理可求得ＵOC=6/(1+1)-9-4/(1+1)=-8（V）；(2)ＲO=0.5+0.5=1（Ω）；(3)Ｉ=-8/(9+1)=-0.8（A）；2．△试用戴维南定理求如图所示电路中的电流Ｉ。
解:用戴维南定理可求得：（1）求开路电压ＵOC=2（V）；（2）求等效电阻ＲO=1（Ω）；（3）求电流Ｉ=2/（1+1）=1（A）3、△求图示电路中的I、U值。
解: 由KVL, 12 = 4 ×(Ｉ - 3 ) + 1 ×Ｉ解出：Ｉ = 4.8 （A）Ｕ = - 4 ×( 4.8 - 3 ) = - 7.2（V）4、△求如图所示电路中4Ω电阻的电流Ｉ。
解：由于没有要求采用的方法，因此，此题有多种解法。
但结果正确即可。
用电源等效变换求：把电压源转换成电流源； 合并电流源；则39422=⨯+=I （A ） 或由图直接列写求解：Ｉ= 2/(2+4)×(15/3 + 3 - 12/6)=3A5、计算图示电路中的电流Ｉ。
(用戴维南定理求解)解：用戴维南定理求解（1）将1.2Ω电阻断开,求开路电压ＵOC ,21064620644=⨯+-⨯+=OC U V （2）等效电阻为 ＲO = 4∥6+4∥6=4.8Ω（3）用等效电路求电流Ｉ＝ＵOC ／（ＲO ＋Ｒ）=2/(4.8+1.2)=1/3A6．用戴维宁定理计算图示电路中支路电流I 。
解：用戴维南定理求解（1）将1.2Ω电阻断开,求开路电压ＵOC ,12664424646=⨯+-⨯+=OC U V （2）等效电阻为 ＲO = 4∥6+4∥6=4.8Ω（3）用等效电路求电流Ｉ＝ＵOC ／（ＲO ＋Ｒ）=12/(4.8+1.2)=2A7、△求如图所示电路中A 、B 之间的电压U 和通过1Ω电阻的电流I 。
解: 由KVL 得：Ｕ＝10-7-2=１VＩ＝（1+2）/1=3A8．求图示电路中电流I 。
解：Ｉ=4/2+5-3=4A9．△求图示电路中的Ｕx 、Ｉx 。
解： 根据KCL ，Ｉx ＋3＋4＝2； Ｉx ＝－5A根据KVL ，可求得： U x ＝-10-5×1=-15V10．图示电路中，求：(1)当开关Ｋ闭合时，ＵAB =？、ＵCD ＝？ (2)当开关Ｋ断开时，ＵAB =？、ＵCD ＝？解： (1) 当开关Ｋ闭合时，ＵAB =？、ＵCD ＝？K 合上，显然U AB ＝0。
