机械设计复习题及答案

机械设计习题及答案第一篇总论第一章绪论一．分析与思考题1-1 机器的基本组成要素是什么?1-2 什么是零件?什么是构件?什么是部件?试各举三个实例。

1-3 什么是通用零件?什么是专用零件?试各举三个实例。

第二章机械设计总论一．选择题2-1 机械设计课程研究的内容只限于_______。

(1) 专用零件的部件(2) 在高速，高压，环境温度过高或过低等特殊条件下工作的以及尺寸特大或特小的通用零件和部件(3) 在普通工作条件下工作的一般参数的通用零件和部件(4) 标准化的零件和部件2-2 下列8种机械零件：涡轮的叶片，飞机的螺旋桨，往复式内燃机的曲轴，拖拉机发动机的气门弹簧，起重机的起重吊钩，火车车轮，自行车的链条，纺织机的纱锭。

其中有_____是专用零件。

(1) 3种(2) 4种(3) 5种(4) 6种2-3变应力特性可用σmax,σmin,σm, σa, r 等五个参数中的任意_____来描述。

(1) 一个(2) 两个(3) 三个(4)四个2-4 零件的工作安全系数为____。

(1) 零件的极限应力比许用应力(2) 零件的极限应力比零件的工作应力(3) 零件的工作应力比许用应力(4) 零件的工作应力比零件的极限应力2-5 在进行疲劳强度计算时，其极限应力应为材料的____。

(1) 屈服点(2) 疲劳极限(3) 强度极限(4)弹性极限二．分析与思考题2-1 一台完整2-3 机械零件主要有哪些失效形式?常用的计算准则主要有哪些?2-2 机械零件主要有哪些失效形式?常用的计算准则主要有哪些?2-3 什么是零件的强度要求?强度条件是如何表示的?如何提高零件的强度?2-4 什么是零件的刚度要求?刚度条件是如何表示的?提高零件刚度的措施有哪些?2-5 机械零件设计中选择材料的原则是什么?2-6 指出下列材料的种类，并说明代号中符号及数字的含义：HTl50，ZG230-450，2-7 机械的现代设计方法与传统设计方法有哪些主要区别?第三章机械零件的强度一．选择题3-1 零件的截面形状一定，如绝对尺寸(横截面尺寸)增大，疲劳强度将随之_____。

《机械设计基础》考试参考试卷及答案

《机械设计基础》课程复习参考题2013年元月第一章概论一、填空题1、在完整的机构中由三类构件组成，分别为、和机架。

2、机械装置中是运动的单元体，是制造的单元体。

3、机械零件由于某种原因丧失正常工作能力称之为。

4、机器和机构总称为。

二、简答题1、机械零件常见的失效形式有哪些?2、机械零件常用的材料有哪些？第二章平面机构的运动简图及自由度一、填空题1、构件的自由度是指。

2、两构件之间以线接触所组成的平面运动副，称为副，它产生个约束，而保留个自由度。

3、机构中的运动副是指。

4、机构具有确定的相对运动条件是原动件数机构的自由度。

5、在平面机构中若引入一个高副将引入______个约束，而引入一个低副将引入_____个约束，构件数、约束数与·机构自由度的关系是。

6、在平面机构中，具有两个约束的运动副是副，具有一个约束的运动副是副。

7、计算平面机构自由度的公式为Ｆ=，应用此公式时应注意判断：((A))铰链，((B))自由度，((C))约束。

8、机构中的复合铰链是指；局部自由度是指；虚约束是指。

二、选择题1、有两个平面机构的自由度都等于1，现用一个带有两铰链的运动构件将它们串成一个平面机构，则其自由度等于。

(A) 0；(B) 1；(C) 22、原动件的自由度应为。

(A) 1；(B) +1；(C) 03、在机构中原动件数目机构自由度时，该机构具有确定的运动。

(A) 小于；(B) 等于；(C))大于。

4、计算机构自由度时，若计入虚约束，则机构自由度就会。

(A) 增多；(B) 减少；(C) 不变。

5、构件运动确定的条件是。

(A)自由度大于1；(B) 自由度大于零；(C) 自由度等于原动件数。

6、车轮在导轨上移动时，车轮与导轨间构成。

(A)转动副(B)移动副(C)高副7、平面机构中，如引入一个转动副，将带入个约束，保留个自由度。

(A)2，1 (B)1，2 (C)1，18、平面机构中，如引入一个高副，将带入个约束，保留个自由度。

机械设计习题集(全)

A 硬度 B 强度 C 刚度 D 工艺性
2-2 因为钢材的种类和热处理对弹性模量影响甚小，欲采用合金钢和热处理来提高零件的
( )并无实效。
A 硬度 B 强度 C 刚度 D 工艺性
2-3 静应力的循环特性 r=( )。
A -1 B 0 C 0.5 D 1
2-4 改变轴的支承位置时，轴的刚度( )。
A 增大 B 减小 C 不变 D 可能增大也可能减小
σe为____。
(A) 0.17 (B) 0.24 (C) 0.27 (D) 0.37
3-13 一零件由 20Cr制成,已知对称循环许用应力[σ -1]=95Mpaf零件的等效系数ψ σe=0.2.则脉动循环许用应力[σ 0]为_____MPa. (A) 79.2 (B) 950 (C) 158.3 (D) 380
(A) 4.27 (B) 2.89 (C) 2.598 (D) 1.76
3-16 若材料疲劳曲线的指数m=9，则以对称循环应力σ 1 =500MPa作用于零件N1=104次以后，
它所造成的疲劳损伤，相当于应力σ 2 =450MPa作用于零件_____次。
(A) 0.39×104
(B) 1.46×104
数为____次。 (A) 6.25×105
(B) 9.34×104
(C) 1.09×104
(D) 4.52×104
3-20 在应力变化过程中，如果周期、应力幅和平均应力有一个不相等，则称为( )． A 稳定变应力 B 非稳定变应力 C 脉动循环变应力 D 非对称循环变应力
3-21 对于受循环变应力作用的零件，影响其疲劳破坏的主要因素是( )。
问答题
3-33 疲劳曲线和极限应力图在表示材料极限应力方面的主要区别是什么?

《机械设计基础》各章习题

第一章机械设计基础概论[复习题]一、单项选择题1．机器中各制造单元称为（）A．零件 B．构件C．机构 D．部件2．机器中各运动单元称为（）A．零件 B．部件C．机构 D．构件3．在卷扬机传动示意图中，序号5、6所示部分属于（）A.动力部分B.传动部分C.控制部分D.工作部分4．如图为卷扬机传动示意图，图中序号3所示部分属于( )A.动力部分B.传动部分C.控制部分D.工作部分5．在如图所示的单缸四冲程内燃机中，序号1和10的组合是（）6．如图所示，内燃机连杆中的连杆体1是（）A.机构B.零件C.部件D.构件7．在如图所示的齿轮—凸轮轴系中，轴4称为( )A.零件B.机构C.构件D.部件[参考答案]一、单项选择题1A，2D,3D,4B,5B,6B,7A第二章平面机构运动简图及自由度[复习题]一、单项选择题1．在平面机构中，每增加一个高副将引入（）A．0个约束 B．1个约束 C．2个约束 D．3个约束2．在平面机构中，每增加一个低副将引入（）A．0个约束 B．1个约束 C．2个约束 D．3个约束3．平面运动副所提供的约束为（）A.1B.2C.1或2D.3 4．平面运动副的最大约束数为（）A．1 B．2 C．3 D．55．若两构件组成低副，则其接触形式为（）A．面接触 B．点或线接触 C．点或面接触 D．线或面接触6．若两构件组成高副，则其接触形式为（）A.线或面接触B.面接触C.点或面接触D.点或线接触7．若组成运动副的两构件间的相对运动是移动，则称这种运动副为( ) A.转动副 B.移动副 C.球面副 D.螺旋副8．由m个构件所组成的复合铰链所包含的转动副个数为( )A.1B.m-1C.mD.m+l9．机构具有确定相对运动的条件是( )A.机构的自由度数目等于主动件数目B.机构的自由度数目大于主动件数目C.机构的自由度数目小于主动件数目D.机构的自由度数目大于等于主动件数目10．图示为一机构模型，其对应的机构运动简图为（）A．图a B．图b C．图c D．图d二、填空题1、两构件直接接触并能产生相对运动的联接称为 _____________。

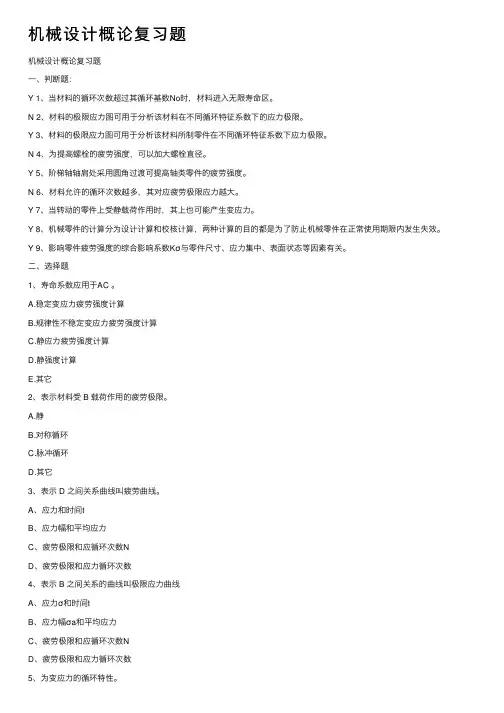

机械设计概论复习题

机械设计概论复习题机械设计概论复习题⼀、判断题：Y 1、当材料的循环次数超过其循环基数No时，材料进⼊⽆限寿命区。

N 2、材料的极限应⼒图可⽤于分析该材料在不同循环特征系数下的应⼒极限。

Y 3、材料的极限应⼒图可⽤于分析该材料所制零件在不同循环特征系数下应⼒极限。

N 4、为提⾼螺栓的疲劳强度，可以加⼤螺栓直径。

Y 5、阶梯轴轴肩处采⽤圆⾓过渡可提⾼轴类零件的疲劳强度。

N 6、材料允许的循环次数越多，其对应疲劳极限应⼒越⼤。

Y 7、当转动的零件上受静载荷作⽤时，其上也可能产⽣变应⼒。

Y 8、机械零件的计算分为设计计算和校核计算，两种计算的⽬的都是为了防⽌机械零件在正常使⽤期限内发⽣失效。

Y 9、影响零件疲劳强度的综合影响系数Kσ与零件尺⼨、应⼒集中、表⾯状态等因素有关。

⼆、选择题1、寿命系数应⽤于AC 。

A.稳定变应⼒疲劳强度计算B.规律性不稳定变应⼒疲劳强度计算C.静应⼒疲劳强度计算D.静强度计算E.其它2、表⽰材料受 B 载荷作⽤的疲劳极限。

A.静B.对称循环C.脉冲循环D.其它3、表⽰ D 之间关系曲线叫疲劳曲线。

A、应⼒和时间tB、应⼒幅和平均应⼒C、疲劳极限和应循环次数ND、疲劳极限和应⼒循环次数4、表⽰ B 之间关系的曲线叫极限应⼒曲线A、应⼒σ和时间tB、应⼒幅σa和平均应⼒C、疲劳极限和应循环次数ND、疲劳极限和应⼒循环次数5、为变应⼒的循环特性。

6、机器寿命长，其 B 也长。

A、磨合阶段B、稳定磨损阶段C、磨合+稳定磨损阶段7、按弯扭合成强度条件计算轴的应⼒时，公式中折合系数α是考虑 D 。

A、材料抗弯与抗扭的性能不同；B、强度理论的要求；C、轴的结构设计要求；D、弯曲应⼒和扭转切应⼒的循环特性不同8、四个结构及性能相同的零件甲、⼄、丙、丁，若承受最⼤应⼒的值相等，⽽应⼒的应⼒⽐r分别为+1、0、-0.5、-1，则其中最易发⽣失效的零件是 D 。

A、甲B、⼄C、丙D、丁9、零件受对称循环应⼒时，对于塑性材料应取__C __作为材料的极限。

《机械设计》复习题及答案

《机械设计》复习题及答案一、填空：1.工作时不承受弯矩，只传递转矩的轴，称为传动轴。

2.工作时承受弯矩并传递转矩的轴，称为转轴。

3.平键工作面是侧面。

）应按照键所在轴段的直径从键的标准中查取。

4.平键的截面尺寸（b h5.普通螺纹的牙型角为60度。

6.普通螺纹的公称直径指的是螺纹的大径。

（大、中、小）7.除矩形螺纹螺纹外，其余均已标准化。

8.对于重要的连接，尽可能采用以上的螺栓。

9.在带、链和齿轮组成的多级传动中，链传动应布置在低速级。

10.V带传动比不恒定主要是由于存在弹性滑动。

11. 滚子链传动中，节距越大传递的功率越大。

12在设计V带时，V带的型号是根据计算功率和小轮转速选取的。

13.带传动中，当小带轮过小，则带的弯曲应力增大。

14带传动限制小带轮直径不能太小，是为了防止过大的弯曲应力。

15. 按齿形不同，花键可分为矩形花键和渐开线花键。

16. 在滚子链中，外链板与销轴之间属于过盈配合。

17. 当两个被联接件之一太厚，不易制成通孔且需要经常拆卸时，往往采用双头螺柱联接。

18.在带、链和齿轮组成的多级传动中，带传动应布置在高速级。

19.带传动中打滑多发生在小带轮上。

（大、小）20. 标准直齿圆柱齿轮的YFa值只与齿轮的齿数有关。

21. 配对的两轮齿面硬度差应保持为30-50HBS，通常选取50HBS齿轮的硬度高一些。

（大、小）。

22. 在斜齿圆柱齿轮设计中，应取法面模数为标准值。

23. 考虑不可避免的安装误差，为了保证设计齿宽和节省材料，一般将小齿轮略微加宽5-10mm。

（大、小）24. 齿轮传动设计时，常用的设计准则是保证齿根弯曲疲劳强度和保证齿面接触疲劳强度。

25. 在直齿锥齿轮设计中，应取大端模数为标准值。

26. 为使滚动轴承便于互换和大量生产，轴承外径与外壳孔的配合采用基轴制。

27.直齿圆锥齿轮传动其两传动轴的位置相互垂直。

28. 在同样外形尺寸下，球轴承的承载能力小于滚子轴承的承载能力。

机械设计期末总复习

河北工业大学机械设计基础第一章机械设计概论复习思考题1、机械设计的基本要求包括哪些方面？2、机械设计的一般程序如何？3、对机械零件设计有哪些一般步骤？4、对机械零件设计有哪些常用计算准则？5、对机械零件材料的选择应考虑哪些方面的要求?习题1．何谓机械零件的失效？何谓机械零件的工作能力？2．机械零件常用的计算准则有哪些？第二章机械零件的强度复习思考题1、静应力与变应力的区别？静应力与变应力下零件的强度计算有何不同？2、稳定循环变应力的种类有哪些？画出其应力变化曲线，并分别写出最大应力σmax、最小应力σmin、平均应力σm、应力幅σa与应力循环特性γ的表达式。

3、静应力是否一定由静载荷产生？变应力是否一定由变载荷产生？4、机械零件疲劳破坏的特征有哪些？机械零件疲劳强度与哪些因素有关？5、如何由σ-1、σ0和σs三个试验数据作出材料的简化极限应力图？6、相对于材料，影响机械零件疲劳强度的主要因素有哪些？综合影响因素Kσ的表达式为何？如何作零件的简化极限应力图？7、应力集中、零件尺寸和表面状态是否对零件的平均应力σm和应力幅均有影响？8、按Hertz公式，两球体和圆柱体接触时的接触强度与哪些因素有关？习题1．某材料的对称循环弯曲疲劳极限1801=-σMPa 。

取循环基数N 0=5×106，m =9，试求循环次数N 分别为7000、25000、62000次时的有限寿命弯曲疲劳极限。

2．已知材料的机械性能为σs =260MPa ，σ-1=170MPa ，ψσ=0.2，试绘制此材料的简化根限应力线图。

3．圆轴轴肩处的尺寸为：D =54mm ，d =45mm ，r =3mm 。

如用上题中的材料，设其强度极限B =420MPa ，试绘制此零件的简化极限应力线图，零件的βσ=βq =1。

4．如上题中危险剖面上的平均应力σm =20MPa ，应力幅σa =30MPa ，试分别按①γ=C ，②σm =C ，求出该载面的计算安全系数S ca 。

机械设计复习资料及答案

5．提高螺纹联接强度的措施有哪些？1）改善螺纹牙间的载荷分配不均；2）减小螺栓的应力幅；3）减小螺栓的应力集中；4）避免螺栓的附加载荷（弯曲应力）；5）采用合理的制造工艺。

3．螺纹联接有哪些基本类型？适用于什么场合？螺纹联接有 4 中基本类型。

螺栓联接：用于被联接件不太厚且两边有足够的安装空间的场合。

螺钉联接：用于不能采用螺栓联接（如被联接件之一太厚不宜制成通孔，或没有足够的装配空间），又不需要经常拆卸的场合。

双头螺柱联接：用于不能采用螺栓联接且又需要经常拆卸的场合。

紧定螺钉联接：用于传递力和力矩不大的场合。

根据防松原理，防松类型分为摩擦防松，机械防松，破坏螺纹副关系防松。

3-7．拧紧可以使一定公称直径的普通螺栓取得一定的预紧力，如果要以比较小的拧紧力矩T 来得到要求的预紧力Q P，可采用__A______。

A．细牙螺纹 B．双线螺纹C．适当润滑 D．增加螺母与被联接件支承面间的面积3-8. 在螺纹联接中，按防松原理，采用双螺母属于___A_____。

A．摩擦防松 B．机械防松C．破坏螺旋副的关系防松 D．增大预紧力防松3-14．在螺纹联接设计中，被联接件与螺母和螺栓头的联接表面加工凸台或沉头座是为了6_____D___。

A．使工作面均匀接触 B．使接触面大些，提高防松能力C．安装和拆卸时方便 D．使螺栓不受附加载荷作用3-16．当螺栓组承受横向载荷或旋转力矩时，该螺栓组中的螺栓____D____。

A. 必受剪应力作用B. 必受拉应力作用C. 同时受到剪切和拉伸D. 既可能受剪切，也可能受拉伸3-17．当铰制孔螺栓组承受横向载荷或旋转力矩时，该螺栓组中的螺栓__A______。

A. 必受剪应力作用B. 必受拉应力作用C. 同时受到剪切和拉伸D. 既可能受剪切，也可能受拉伸3-19．对于受轴向载荷的紧螺栓联接，当螺栓总拉力Q 和剩余预紧力Q P′不变，减小螺栓的刚度，则螺栓的应力幅σa和预紧力Q P 也会发上变化。

（完整版）机械设计期末考试复习题

（完整版）机械设计期末考试复习题机械设计总复习一、简答题1、开式和闭式两种齿轮传动中，哪种传动一般不会出现点蚀现象？说明原因。

答：开式齿轮传动一般不会出现点蚀，这主要是因为开式齿轮磨损速度一般大于疲劳裂纹扩展速度。

也就是开式齿轮传动因为磨损严重，接触疲劳裂纹发生后，即被迅速磨去，因而不会发生点蚀。

2、机器的基本组成要素是什么？答：机械系统总是由一些机构组成，每个机构又是由许多零件组成。

所以，机器的基本组成要素就是机械零件。

3、什么是通用零件？什么是专用零件？试各举三个实例。

答：在各种机器中经常能用到的零件称为通用零件。

如螺钉、齿轮、弹簧、链轮等。

在特定类型的机器中才能用到的零件称为专用零件。

如汽轮机的叶片、内燃机的活塞、曲轴等。

4、在机械零件设计过程中，如何把握零件与机器的关系？答:在相互连接方面，机器与零件有着相互制约的关系；在相对运动方面，机器中各个零件的运动需要满足整个机器运动规律的要求；在机器的性能方面，机器的整体性能依赖于各个零件的性能，而每个零件的设计或选择又和机器整机的性能要求分不开。

5、流体形成稳定动压润滑油膜的条件是什么？简述向心滑动轴承形成动压油膜的过程？1）润滑油要具有一定的粘度；2）两摩擦表面要具有一定的相对滑动速度；3）相对滑动的表面间要形成收敛的楔形间隙；4）有充足的供油量。

向心滑动轴承形成动压油膜的基本过程为：1）轴颈静止时，轴颈处于轴承孔的最低位置，并与轴瓦接触，两表面间自然形成一收敛的楔形空间；2）轴颈开始转动时，速度极低，带入轴承间隙中的油量较少，这时轴瓦对轴颈摩擦力的方向与轴颈表面圆周速度方向相反，迫使轴颈在摩擦力的作用下沿孔壁爬升；3）随着转速的增大，轴颈表面的圆周速度增大，带入楔形空间的油量也逐渐增多。

这时楔形油膜产生了一定的动压力，将轴颈浮起。

当轴颈达到稳定运转时，轴颈便稳定在一定的偏心位置上。

这时，轴承处于流体动力润滑状态，油膜产生的动压力与外载荷相平衡。

第一章机械设计基础概论复习题

第⼀章机械设计基础概论复习题第⼀章机械设计基础概论[复习题]⼀、单项选择题1．机器中各制造单元称为（）A．零件 B．构件C．机构 D．部件2．机器中各运动单元称为（）A．零件 B．部件C．机构 D．构件3．在卷扬机传动⽰意图中，序号5、6所⽰部分属于（）A.动⼒部分B.传动部分C.控制部分D.⼯作部分4．如图为卷扬机传动⽰意图，图中序号3所⽰部分属于( )A.动⼒部分B.传动部分C.控制部分D.⼯作部分5．在如图所⽰的单缸四冲程内燃机中，序号1和10的组合是（）6．如图所⽰，内燃机连杆中的连杆体1是（）A.机构B.零件C.部件D.构件7．在如图所⽰的齿轮—凸轮轴系中，轴4称为( )A.零件B.机构C.构件D.部件[参考答案]⼀、单项选择题1A，2D,3D,4B,5B,6B,7A第⼆章平⾯机构运动简图及⾃由度[复习题]⼀、单项选择题1．在平⾯机构中，每增加⼀个⾼副将引⼊（）A．0个约束 B．1个约束 C．2个约束D．3个约束2．在平⾯机构中，每增加⼀个低副将引⼊（）A．0个约束 B．1个约束 C．2个约束D．3个约束3．平⾯运动副所提供的约束为（）A.1B.2C.1或 2D.34．平⾯运动副的最⼤约束数为（）A．1 B．2 C．3 D．55．若两构件组成低副，则其接触形式为（）A．⾯接触 B．点或线接触 C．点或⾯接触D．线或⾯接触6．若两构件组成⾼副，则其接触形式为（）A.线或⾯接触B.⾯接触C.点或⾯接触D.点或线接触7．若组成运动副的两构件间的相对运动是移动，则称这种运动副为( )A.转动副B.移动副C.球⾯副D.螺旋副8．由m个构件所组成的复合铰链所包含的转动副个数为( )A.1B.m-1C.mD.m+l9．机构具有确定相对运动的条件是( )A.机构的⾃由度数⽬等于主动件数⽬B.机构的⾃由度数⽬⼤于主动件数⽬C.机构的⾃由度数⽬⼩于主动件数⽬D.机构的⾃由度数⽬⼤于等于主动件数⽬10．图⽰为⼀机构模型，其对应的机构运动简图为（）A．图a B．图b C．图c D．图d⼆、填空题1、两构件直接接触并能产⽣相对运动的联接称为。

机械设计复习习题及参考答案

第一章1-1 机械的基本组成要素是什么？机械的基本组成要素是机械零件1-2 什么是零件？什么是构件？什么是部件？试各举三个实例。

零件是组成机器的不可拆的基本单元，即制造的基本单元。

如齿轮、轴、螺钉等。

构件是组成机器的运动的单元，可以是单一整体也可以是由几个零件组成的刚性结构，这些零件之间无相对运动。

如内燃机的连杆、凸缘式联轴器、机械手的某一关节等。

部件是由一组协同工作的零件所组成的独立制造或独立装配的组合体，如减速器、离合器、联轴器。

1-3 什么是通用零件？什么是专用零件？试各举三个实例。

通用零件在各种机器中经常都能用到的零件，如：齿轮、螺钉、轴等。

专用零件在特定类型的机器中才能用到的零件，如：涡轮机的叶片、内燃机曲轴、减速器的箱体等。

第二章2-1 以台完整的机器通常由哪些基本部分组成？各部分的作用是什么？一台完整的机器通常由原动机、执行部分和传动部分三个基本部分组成。

原动机是驱动整部机器以完成预定功能的动力源；执行部分用来完成机器的预定功能；传动部分是将原动机的运动形式、运动及动力参数转变为执行部分所需的运动形式、运动及动力参数。

2-2 设计机器时应满足哪些基本要求？设计机械零件时应满足哪些基本要求？设计机器应满足使用功能要求、经济性要求、劳动保护要求、可靠性要求及其它专用要求。

设计机械零件应满足避免在预定寿命期内失效的要求、结构工艺性要求、经济性要求、质量小的要求和可靠性要求。

2-3 机械零件主要有哪些失效形式？常用的计算准则主要有哪些？机械零件常见的失效形式：整体断裂、过大的残余变形、零件的表面破坏以及破坏正常工作条件引起的失效等。

常用的计算准则主要有强度准则、刚度准则、寿命准则、振动稳定性准则和可靠性准则。

2-4 什么是零件的强度要求？强度条件是如何表示的？如何提高零件的强度？强度要求为确保零件不发生断裂破坏或过大的塑性变形。

强度条件为σ<[σ]。

提高机械零件的强度，可以采取：a、采用强度高的材料，使零件具有足够的截面尺寸；b、合理地设计零件的截面形状，增大截面的惯性矩；c、采用热处理和化学处理方法，提高材料的力学性能；d、提高运动零件的制造精度，降低工作时的动载荷；e、合理配置零件的位置，降低作用于零件上的载荷等。

机械设计试题库及答案

机械设计试题库及答案一、机械设计概论1. 什么是机械设计?机械设计是研究和应用机械原理、力学、材料科学和工程制图等基础知识，设计和开发各种机械设备和系统的过程。

2. 机械设计的基本流程是什么？机械设计的基本流程包括需求分析、概念设计、详细设计、制造和测试等阶段。

3. 机械设计过程中常用的计算方法有哪些？常用的机械设计计算方法包括力学计算、材料力学计算、热传导计算、流体力学计算等。

4. 机械设计中常用的工程软件有哪些？常用的机械设计工程软件包括AutoCAD、SolidWorks、CATIA、Ansys等。

二、机械零部件设计1. 机械零部件设计的基本要求是什么？机械零部件设计的基本要求包括强度、刚度、工艺性、可靠性和经济性等。

2. 请简述轴的设计原则。

轴的设计原则包括选取合适的材料、确定轴的外形和尺寸、进行轴的强度计算和刚度计算等。

3. 请简述齿轮的设计原则。

齿轮的设计原则包括选取合适的模数和压力角、确定齿轮的齿数、进行强度和接触强度计算等。

4. 请简述联轴器的设计原则。

联轴器的设计原则包括选取合适的联轴器类型、确定联轴器的传动功率和转速、进行强度计算和动平衡计算等。

三、机械传动设计1. 机械传动的基本分类有哪些？机械传动的基本分类包括齿轮传动、带传动、链传动和滚子传动等。

2. 请简述齿轮传动的设计原则。

齿轮传动的设计原则包括选取合适的齿轮类型和传动比、进行齿轮强度计算和齿轮副的位置布置等。

3. 请简述带传动的设计原则。

带传动的设计原则包括选取合适的传动比和带速、进行带强度计算和带的宽度选择等。

4. 请简述链传动的设计原则。

链传动的设计原则包括选取合适的链条类型和传动比、进行链条强度计算和链轮的位置布置等。

四、机械制造基础1. 机械制造工艺的基本流程是什么？机械制造工艺的基本流程包括零件加工准备、装夹和定位、切削加工、热处理和零件检测等。

2. 请简述车削加工的过程。

车削加工是通过旋转工件，使用刀具进行切削的一种加工方法。

机械设计题库及答案(1)

6.产品样机试验完成后，为使设计达到最佳化，需对设计方案进行____及____评价工作。答案：技术，经济 7.产品开发性设计的核心是____及____设计工作。答案：功能设计，结构
8.机械零件的断裂是由于材料的____不足造成的，机械零件的变形过大是由于材料的____不足造成的。答案：强度，刚度三、简答题 1.简述机械零件的主要失效形式。答：机械零件的主要失效形式有：断裂﹑变形过大﹑振动过大和表面失效，表面失效又分为胶合失效﹑点蚀失效﹑磨损失效和塑性变形。
解：综合影响系数： K
k

1.76 0.78 0.95
2.38
将各个应力等效为材料的对称循环变应力：
ad1 K a1 m1 2.38 120 0.34 20 292.4 MPa ad 2 K a2 m2 2.38 110 0.34 20 268.6 MPa ad3 K a3 m3 2.38 90 0.34 20 221 MPa 因为 ad3 ＜ 1 ，对材料不起损伤作用，忽略不计。 (1) 用当量循环次数法
3．影响机械零件疲劳强度的因素影响机械零件疲劳强度的因素主要有三个：应力集中、绝对尺寸和表面状态。应力集中越大，零件的疲劳强度越低。在进行强度计算时，引入了应力集中系数 k 来考虑其影响。当零件的同一剖面有几个应力集中源时，只取其中（应力集中系数）最大的一个
用于疲劳强度计算。另外需要注意：材料的强度极限越高，对应力集中越敏感。零件的绝对尺寸越大，其疲劳强度越低。因为绝对尺寸越大，所隐含的缺陷就越多。用
i ad1

m
ni
ad1

9
1 10 7

机械设计复习题

第一章机械设计概论第二章机械零件的工作能力和计算准则1.一、选择题1 机械设计课程研究的内容只限于___3_________。

（1）专用零件和部件（2）在高速、高压、环境温度过高或过低等特殊条件下工作的以及尺寸特大或特小的通用零件和部件（3）在普通工作条件下工作的一般参数的通用零件和部件（4）标准化的零件和部件2 下列四种叙述中______4_____是正确的。

（1）变应力只能由变载荷产生（2）静载荷不能产生变应力（3）变应力是由静载荷产生的（4）变应力是由变载荷产生的，也可能由静载荷产生3 变应力特性可用σmax、σmin、σm、σa、r等五个参数中的任意_2__________来描述。

（1）一个（2）两个（3）三个（4）四个4 零件的工作安全系数为_______2____。

（1）零件的极限应力比许用应力（2）零件的极限应力比零件的工作应力（3）零件的工作应力比许用应力（4）零件的工作应力比零件的极限应力5 机械零件的强度条件可以写成______3_____。

（1）σ≤[σ]，τ≤[τ]或Sσ≤[S]σ，Sτ≤[S]τ（2）σ≥[σ]，τ≥[τ]或Sσ≥[S]σ，Sτ≥[S]τ（3）σ≤[σ]，τ≤[τ]或Sσ≥[S]σ，Sτ≥[S]τ（4）σ≥[σ]，τ≥[τ]或Sσ≤[S]σ，Sτ≤[S]τ式中σ、τ是危险截面处的最大应力；[σ]、[τ]是许用应力；Sσ、Sτ是危险截面处的实际安全系数；[S]σ、[S]τ分别为正应力和切应力时的许用安全系数。

6 一直径d=18mm的等截面直杆，杆长为800mm，受静拉力F=36kN，杆材料的屈服点σs=360MPa，取许用安全系数[S]σ=1.8，则该杆的强度____3_______。

（1）不足（2）刚好满足要求（3）足够7 一直径d=25mm的等截面直杆，受静拉力F=40kN,杆的材料45钢，σs＝320MPa，许用安全系数[S]σ＝1.6，则该零件的许用载荷为___2_____kN。

机械设计复习题.doc

新建试卷20180629220042一、单选题(共73题，73分)1、7、当两个被联接件之一太厚,不宜制成通孔,且需要经常拆装时,往往采用________ 。

A、螺栓联接B、螺钉联接C、双头螺柱联接D、紧定螺钉联接2、6影响带传动最大有效拉力的因素为Ax预紧力F0、f和aB.大带轮直径、小带轮直径和中心距C.中心距和带长D.带轮结构形式A、销轴的轴心线3、1套筒滚子链的节距p是指在链条拉直的情况下，相邻之间的距离。

B、套筒外圆面C、滚子外圆中心1链传动的动载荷主要与有关。

Dx链板孔中心链轮的大小B、链条的长度C、链轮的转速和链节距的大小D＞链排数5、7带传动的主要失效形式是()。

A. 打滑和带的疲劳破坏B、带被静力拉断C.带轮磨损D、带变质老化6、2机械零件设计过程中.强度条件式中所采用的载荷为 A. 变载荷B 、静载荷C.Ds 名义静载荷计算载荷7、3餃制孔螺栓传递横向外载时,餃制孔螺栓螺纹部分承受 ________ o A 、拉应力B 、拉应力和剪应力C 、剪应力8> 2滚动轴承有不同的直径系列,当两向心轴承代号仅直径系列不同时,这两个轴承的区别在于。

AxB 、C 、D 、内.外径相同，滚动体数目不同内径相同，外径和宽度不同内、外径相同，滚动体大小不同外径相同，内径和宽度不同 9、1对于v<0.6m/s 的低速链传动,其主要失效形式是拉断,因此应对链传动逬行校核。

A. B 、(X D 、链板疲劳强度静强度销轴、套筒胶合滚子.套筒冲击疲劳强度 10、 1带传动与相连传动比较,带传动的主要优点是（）。

A>B. C. D.缓冲减振寿命长传动功率大平均传动比准确11、于 2在一般工程情况下.与其他传动形式比较（如齿轮传动）V 带传动适用（）和（）的场合。

A. B> C 、 D. 较大中心距较小中心距较大传动比（1 > 10）较小传动比（i W 7）12、1带传动正常工作时,紧边拉力和松边拉力满足的关系是 A 、 F1=F2B 、 Fl- F2= FeC 、 F1+ F2= FeD 、 Fl/ F2=ef a13. 3速度大于lOm/s 的闭式链传动f 一般推荐使用方式。

哈尔滨工程大学机械设计概论习题及答案

1、零件的形状、尺寸、结构相同时，磨削加工的零件与精车加工相比，其疲劳强度____。

A.较高
B.较低
C.相同
2、某齿轮工作时，轮齿双侧受载，则该齿轮的齿面接触应力按___变化。

A.对称循环
B.脉动循环
C.循环特性r=-0.5的循环
D.循环特性r=+1的循环
3、零件表面经淬火、渗氮、喷丸、磙子碾压等处理后，其疲劳强度____。

A.增高
B.降低
C.不变
D.增高或降低视处理方法而定
4、某齿轮工作时，轮齿单侧受载，则该齿轮的齿面接触应力按___变化。

A.对称循环
B.脉动循环
C.循环特性r=-0.5的循环
D.循环特性r=+1的循环
5、零件的工作安全系数为_____。

A.零件的极限应力比许用应力
B.零件的极限应力比零件的工作应力
C.零件的工作应力比许用应力
D.零件的工作应力比许用应力
6、脉动循环应力的循环特性为_____。

A.1
B.-1
C.0
D.其它值
7、外圈固定内圈随轴转动的滚动轴承，其内圈上任一点的接触应力为_____。

A.对称循环交变应力
B.静应力
C.不稳定的脉动循环交变应力
D.稳定的脉动循环交变应力
8、下面四种叙述中，____是正确的。

A.变应力只能由变载荷产生
B.静载荷不能产生变应力
C.变应力是由静载荷产生
D.变应力是由变载荷产生，也可能由静载荷产生
［正确答案］
答案：A、B、A、B、B、C、C、D。

机械设计概论习题

第9章机械零件设计概论一、填空题[1]变载荷一定产生_________应力。

[2]应力幅与平均应力之和等于______________________。

[3]根据是否随时间变化，将载荷分为____________________和_________________两类。

[4]r = -1的变应力称为___________________变应力。

[5]根据是否随时间变化，将应力分为_______________________和____________________两大类。

[6]当r =+1时称为_________________应力。

[7]r = 0的变应力称为_________________变应力。

[8]静应力是由_____________载荷产生的。

[9]应力幅与平均应力之差等于_________________________。

[10]最小应力与最大应力之比称为_______________________。

[11]机械零件由于某种原因不能正常工作时，称为_____________________。

二、判断题[1]循环特性r=-1的变应力为非对称循环变应力。

（）[2]静载荷也可能产生变应力。

（）[3]静应力可看作r =+1时的变应力。

（）[4]静应力也可能由变载荷产生。

（）[5]变载荷一定产生变应力。

（）[6]变应力只能由变载荷产生。

（）三、选择题[1]下列四种叙述中，（）是正确的。

A 、变应力只能由变载荷产生B 、变应力只能由静载荷产生C 、静载荷不能产生变应力D 、变应力也可能由静载荷产生[2]机械零件的强度条件可以写成________。

A 、σ≤][σ，τ≤][τB 、σ≥][σ，τ≥][τC 、σ≥][σ，τ≤][τD 、σ≤][σ，τ≥][τ[3]循环特性r=0的变应力称为（）应力。

A 、对称循环B 、脉动循环C 、静D 、非对称循环[4]循环特性r=+1的变应力称为（）。

机械概论重点复习题

1机械的种类可分为（动力）机械，（工艺类）机械，（产业）机械和其他机械。

2全自动洗衣机的基本功能有（洗涤）功能（漂洗）功能（脱水）功能（自动程序控制）功能。

3选择动力机时应根据现场的能源条件，执行机构的动作要求，工作载荷等实际情况选择动力机的（类型）和（型号）。

4有一个拨销的曹轮机构中拨盘转一周时曹轮转动（1/4）周5机、液机构中液压元件的控制方法有（手动）、（机动）和微机控制。

6较常用的硬度的测定方法有（布氏）硬度，（洛氏）硬度，（维氏）硬度。

7表示塑性的常用指标有（伸长）率和（断面收缩）率。

8制造发动机的陶瓷材料有（氮化硅）陶瓷和（碳化硅）陶瓷9制造陶瓷切削刀具的材料主要有（氮化硅）（氮化硼）及（氮化钛）。

10常规热处理工艺有（正火）（淬火））（回火）（退火）等11淬火的目的是提高钢件的（硬度）和（耐磨性）12零件的表面处理包括（表面热）处理（表面化学热）处理（表面复合强化）处理（表面沉积）处理。

13我国标准公差等级划分为（20）个精度等级。

我国公差等级中（IT01）的精度等级最高，公差（最小）。

我国公差等级中（IT18）的精度等级最低，公差（最大）。

14为了保证机械产品的零件的互换性及质量，零件图样上应该给出（形状）和（位置）公差。

国家标准规定的形状公差项目有（6）个，位置公差项目有（8）个。

15锻造通常分为（自由）锻和（模）锻两大类。

焊接方法可分为（熔化）焊，（压力）焊，（钎）焊三大类。

外形加工方法大致可分为（切削）加工，（磨削）加工，（特种）加工三大类16铣削加工时铣刀的旋转为（主）运动，工件的直线运动为（进给）运动。

17铣削时（铣刀的旋转）为主运动，工件的直线移动为（进给）运动。

18电火花加工方法有（电火花成型）加工和（电火花线切割）加工。

19创新设计方法有（移植法）延伸法（仿生法）自然现象探求法等。

20机构？（p2）机构是各组成部分之间有一定的相对运动，通过运动传递转换动力和运动，或实现某种特定的运动的装置。
