知名地产同层排水施工指引
同层排水的施工要点整理

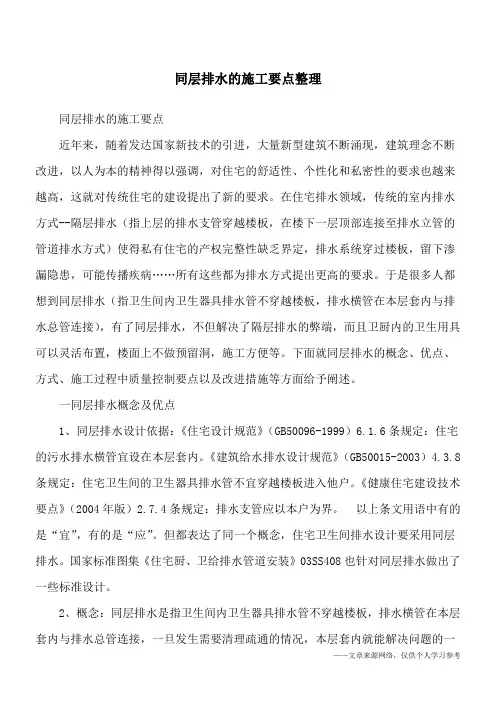

同层排水的施工要点整理同层排水的施工要点近年来，随着发达国家新技术的引进，大量新型建筑不断涌现，建筑理念不断改进，以人为本的精神得以强调，对住宅的舒适性、个性化和私密性的要求也越来方式1）4.3.8是“宜”，有的是“应”。
但都表达了同一个概念，住宅卫生间排水设计要采用同层排水。
国家标准图集《住宅厨、卫给排水管道安装》03SS408也针对同层排水做出了一些标准设计。
2、概念：同层排水是指卫生间内卫生器具排水管不穿越楼板，排水横管在本层套内与排水总管连接，一旦发生需要清理疏通的情况，本层套内就能解决问题的一种排水方式。
3、同层排水与传统排水相比，有以下优点：3.1 房屋产权明晰是：卫生间排水管路系统布置在本层套住户家中，管道检修可在本户内进行，不干扰下层住户。
3.2 卫生器具的布置不受限制：因为楼板上没有卫生器具的排水预留孔，用户1管横管敷设完成后，用填充材料将下沉空间填充，再做卫生间地面。
是目前最常见，也较成熟的同层排水做法。
如厦门美地雅登项目就是这种方式。
这种做法的优点是:1)给排水管道布置在降板中.卫生间无明显管道，卫生洁具布置灵活，排水噪声对下层干扰较小，施工也较方便；2)卫生间也可不做吊顶，整洁美观，与下排水方式相比，占用下层空间较少，提高了卫生间的净高。
3)发生漏水或检修时，不影响下层住户使用。
其缺点是:1)结构降板处理增加造价，同时用填充材料填平降低空间，增加荷载，不经济。
如果2完毕后，砌矮墙台伪装。
利用台面做梳妆台，嵌镜或摆装饰品。
如厦门中井科技有限公司生产的同层排水系列产品就有此产品。
其特点是:1）坐便器加冲洗水箱的总长度即坐便器加假墙的总长度，与普通坐便器加水箱的长度基本相同，不多占空间，而且承重可达400kg。
2）隐蔽式水箱选用的是不落地的挂墙洁具，便于清洁卫生间地面。
3）水箱与排水管路全部隐截在墙内，排水管采用的是高密度聚乙烯(HDPE)管材，声音传导率较低，大大减少了卫生间的噪音。
同层排水施工工艺
同层排水施工工艺哎呀，说起同层排水施工工艺，这可真是个技术活儿，得慢慢来，不能急。
咱们先从最基础的说起，然后再一步步深入，就像咱们平时聊天一样，轻松点。
首先，同层排水，顾名思义，就是排水管道和卫生器具都在同一个楼层上，不像传统的隔层排水，管道得穿过楼板，弄得楼上楼下的邻居都不得安宁。
这种工艺的好处是，维修方便，噪音小，还美观。
咱们先说说施工前的准备工作。
这就跟咱们做饭前得先洗菜一样，得把准备工作做足了。
首先得有一套完整的施工图纸，这图纸就像菜谱，告诉你每一步该怎么做。
然后，得检查一下现场，看看有没有障碍物，比如电线、水管什么的，这些都得提前处理好，免得施工的时候手忙脚乱。
接下来，咱们得说说施工的具体步骤。
首先，得把卫生器具的位置定好，这就跟咱们摆桌子椅子一样，得找个合适的地方。
然后，就是开槽，这可是个技术活儿，得保证槽的深度和宽度都合适，不能太深也不能太浅，太深了影响楼板的承重，太浅了管道放不下。
开槽的时候，还得注意保护好周围的结构，别一不小心把墙给弄坏了。
槽开好了，接下来就是安装管道了。
这管道得选好，得是耐腐蚀、耐磨损的那种，毕竟这玩意儿一用就是好多年。
安装的时候，得保证管道的水平和垂直，这就跟咱们挂画一样，得挂正了才好看。
管道连接的时候，得用专用的胶水或者密封圈，保证不漏水。
管道装好了，就得做防水处理了。
这防水层得做得厚实，不然以后漏水了，那可就麻烦大了。
防水层做完了，就可以回填了，这就跟咱们种花一样，得把土填回去，让管道稳固。
最后，就是安装卫生器具了。
这得按照图纸来，保证位置准确，安装牢固。
安装完了，还得做一次全面的检查，看看有没有漏水的地方，有没有安装不到位的地方。
你看，这同层排水施工工艺，虽然听起来复杂，但其实就是一步步来，细心点，耐心点，就能做好。
就跟咱们过日子一样，慢慢来，不急不躁，总能把事情做好。
希望我说的这些，能对你有所帮助，要是有什么不懂的，咱们再慢慢聊。
万科同层排水系统示意图
范文范例参考万科同层排水系统示意图关于同层排水万科作为国内最大的房地产企业，始终走在设计研发的最前列，当然，卫生间体系的研发也不例外，今天就分享万科消除卫生间四大难题的『同层排水技术标准』万科同层排水系统示意图万科同层排水的优越性同层排水系统的优势：保护建筑结构。
卫生器具支管均在本层连接，不会破坏任何建筑结构同层排水系统的优势：低噪音完美 Word 格式整理版同层排水系统的优势：更佳的水利条件同层排水系统的优势：卫生间自由设计1.改变洁具的位置：完美 Word 格式整理版同层排水卫生间通过改变排水支管的走向或长短就可改变洁具的位置，甚至可以将卫生间设在另一个离立管较近的房间，真正实现我的马桶位置我做主2. 避免了上下楼层卫生间必须对齐的尴尬：在别墅或商业办公楼的装修设计中，上下对齐的卫生间显得非常呆板，业主往往会要求改变它们的位置，或是在办公区另设一个卫生间。
因为不需要在地上重新打孔，或在墙上另外开槽，同层排水系统能轻松满足这一要求。
3. 节省空间：同层排水支管是在同一层内完成的，所以住户卫生间的空间变大，还节省吊顶的麻烦和费用。
万科卫生间同层排水技术标准第一部分：总则1.0.1 为了解决集团住宅室内排水系统中出现的漏水、噪音及室内排水系统维修影响其他业主的问题，保证室内排水系统设计、施工及维护做到技术可靠、经济合理、确保质量，特制定本标准。
1.0.2 本标准适用于平面位置固定、上下层对齐的卫生间的排水系统，自标准发布之日起，集团成熟产品和标准化产品中的多层、高层项目的卫生间排水系统设计、施工及维护执行本标准，别墅项目可参照执行。
1.0.3 本标准主要参考标准、规范、图集如下：建筑给水排水设计规范建筑给水排水及采暖工程施工质量验收规范建筑排水硬聚氯乙稀管道工程技术规程排水系统水封保护设计规程节水型生活用水器具住宅厨、卫排水管道安装住宅卫生间建筑排水用硬聚氯乙稀（PVC－ U）管道安装1.0.4 集团住宅室内排水系统的设计、施工及维护除应符合本标准外，尚应符合国家现行有关标准规范的规定。
同层排水施工方案
同层排水施工方案1. 引言同层排水施工是指在建筑物同一层楼内进行排水系统的安装和建设。
本文将介绍同层排水施工的方案。
2. 施工方案概述同层排水施工方案是为了保证建筑物内部排水系统的正常运行和维护，确保排水系统安全、有效地运行。
施工方案应包括以下内容：•施工前期准备•施工流程•施工材料及设备•施工安全措施•施工质量控制3. 施工前期准备施工前期准备是同层排水施工的重要部分。
包括以下几个方面的准备工作：3.1 工程准备•分析建筑物结构和设计图纸，确定排水系统的布置和管道路径。
•对施工区域进行勘测和处理，确保施工区域没有障碍物或其他建筑设施。
•准备相关的施工材料和设备，并对施工材料和设备进行检查和测试。
3.2 施工准备•制定详细的施工计划，包括任务分配、工期安排和进度控制等。
•组织施工人员进行技术培训和安全教育，确保施工人员具备必要的知识和技能。
•搭建施工现场，设置施工围挡和安全警示标识。
4. 施工流程同层排水施工的基本流程包括以下几个步骤：4.1 标定位置和管道布置根据设计图纸和施工计划，在施工区域内标定出管道位置和排水口位置，并进行测量和标记。
4.2 管道安装根据标定的位置和布置，安装排水管道和接头。
在安装过程中，需要合理选择管材和接头，并采取必要的连接和固定措施，确保管道的质量和稳定性。
4.3 排水口安装根据设计要求，安装排水口和排水管。
排水口的安装位置应合理，通常选择在地面低洼处或需要排水的区域。
4.4 压力测试在完成管道安装和排水口安装后，进行压力测试，确保管道系统的密封性和流通性。
测试过程中需要注意安全，防止压力过高导致管道爆裂。
4.5 系统调试在通过压力测试后，进行系统调试，包括排水口的流量测试和水位控制等。
在调试过程中，需要根据设计要求进行相应的调整和修正。
5. 施工材料及设备同层排水施工所需的材料和设备包括：•排水管道和接头•排水口和排水管•施工工具：锤子、螺丝刀、扳手等•测量工具：尺子、水平仪等•安全设备：安全帽、防护眼镜、手套等6. 施工安全措施同层排水施工需要严格遵守安全规范，确保工人的人身安全和施工区域的安全。
住宅同层排水施工工法

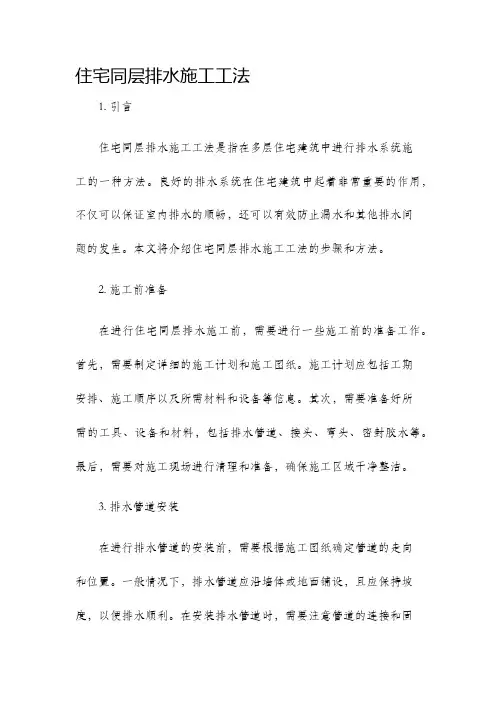

住宅同层排水施工工法1. 引言住宅同层排水施工工法是指在多层住宅建筑中进行排水系统施工的一种方法。
良好的排水系统在住宅建筑中起着非常重要的作用，不仅可以保证室内排水的顺畅，还可以有效防止漏水和其他排水问题的发生。
本文将介绍住宅同层排水施工工法的步骤和方法。
2. 施工前准备在进行住宅同层排水施工前，需要进行一些施工前的准备工作。
首先，需要制定详细的施工计划和施工图纸。
施工计划应包括工期安排、施工顺序以及所需材料和设备等信息。
其次，需要准备好所需的工具、设备和材料，包括排水管道、接头、弯头、密封胶水等。
最后，需要对施工现场进行清理和准备，确保施工区域干净整洁。
3. 排水管道安装在进行排水管道的安装前，需要根据施工图纸确定管道的走向和位置。
一般情况下，排水管道应沿墙体或地面铺设，且应保持坡度，以便排水顺利。
在安装排水管道时，需要注意管道的连接和固定，确保管道连接处密封严密，并使用固定件将排水管道固定在墙体或地面上，以保证其稳固性。
4. 排水设备安装在进行排水设备的安装前，需要根据施工图纸确定设备的位置和数量。
排水设备一般包括马桶、洗手盆、浴缸等，其安装需要遵循相应的操作规范和标准。
在安装排水设备时，需要使用合适的密封胶水和连接件，确保设备与排水管道的连接处密封。
同时，还需要注意设备的水平安装和固定，以防设备移位或倾斜。
5. 排水系统测试在完成排水管道和设备的安装后，需要进行排水系统的测试。
测试的目的是检查排水系统的密封性和通畅性。
测试前需要关闭排水设备的出口和入口，然后使用合适的测试工具，如水压表，对排水管道进行试压。
试压时要注意施加合适的压力，并观察管道是否有漏水现象。
若有漏水现象，需及时进行修补。
6. 完工验收在完成排水施工工法后，需要进行完工验收。
验收的内容包括排水系统的密封性、稳定性和通畅性等方面。
验收时应检查排水管道和设备的连接处是否牢固，排水管道是否存在积水或其他异物。
同时还要检查排水设备的使用效果，如冲水是否通畅，排水是否顺畅等。
同层排水施工方案
同层排水施工方案1. 引言同层排水是指在同一层楼内进行的排水系统施工，主要用于排除污水和废水。
合理的同层排水施工方案可以确保排水系统的正常运行，并提供一个舒适和安全的居住环境。
本文档将详细介绍同层排水施工的步骤和注意事项。
2. 施工准备在开始同层排水施工之前，需要进行一系列准备工作：•编制详细的施工方案：包括施工流程、材料清单以及工期计划等。
•购买所需材料和设备：根据施工方案，采购排水管道、排水设备、阀门等。
•组织施工人员：根据工期计划，安排施工人员的工作和休息时间。
•清理施工场地：清除施工场地上的障碍物，确保施工顺利进行。
3. 施工步骤3.1 定位和预留空间首先，需要确定排水设备的位置和排水管道的走向。
根据建筑平面图和系统设计图纸，找到合适的位置进行预留空间。
预留空间的大小应根据设备的尺寸和维护需求来确定。
3.2 安装排水管道根据设计图纸和设备的位置，开始安装排水管道。
施工人员应按照设计要求，使用合适的排水管材料进行连接和固定。
注意管道的坡度和排水方向，确保排水顺畅。
3.3 安装排水设备安装排水设备前，需要先进行设备的测试和检查。
确保设备正常运行，并根据设备的安装要求进行固定和连接。
安装过程中要注意设备的位置和高度，以便于后续的维护和维修。
3.4 进行压力测试在排水系统安装完成后，进行压力测试以确保系统的密封性和稳定性。
压力测试可使用专用工具进行，根据测试结果进行必要的调整和修正。
3.5 进行排水试运行在压力测试通过后，进行排水系统的试运行。
通过向系统中注水并排放，测试系统的排水能力和运行稳定性。
如发现任何问题，需要及时进行调整和修复。
4. 施工注意事项在同层排水施工过程中，需要注意以下事项：•严格遵守相关的安全规范和施工标准，保证施工操作的安全性和质量。
•按照设计要求和施工方案进行施工，不得擅自改变排水管道的走向和位置。
•施工过程中，注意排水管道的连接和固定，确保排水系统的稳定性和密封性。
•对于特殊位置和设备，根据需要增加防水措施，防止污水泄漏和污染环境。
同层排水施工要点,知道这3招就够用
同层排水施工要点，知道这3招就够用随着当代人对居住品质要求的升高，差楼宇给排水工程施工的科学性在施工中的比重越来越高。
同层排水管道因其房屋产权明晰、医疗器具的布置不受限制、排水噪声小、渗漏水最小值小以及不需要旧式P弯或S弯的优点，在其中较为突出。
同层排水又称“同层安装”，是指在同楼层内则平面施工敷设使污水及废弃物的排放达到或超过同类和其他排水方式，顺利进入排水总管（主排污立管），一旦发生需要疏通清查清理的情况，在本层套内共就能解决问题的排水方式。
排水横支管布置在排水层或室外，器具排水管不穿楼层的排水模式称为同层排水。
同层排水有3种形式，今天我们总结了其中要点，一起来看吧。
降板式设计施工半导体技术要点①降板的高度一般采用30~40cm，方可达致横管安装坡度。
②做局部降板时，采用专用配件连接排水支管与立管，可能管道安装和排水横管的坡度需要。
③注重做好防水施工，降板层和地面层都应做足防水施工。
④注意重新考虑沉箱的排水，对于降板沉箱内的积水可在降板最高布设处设置侧排地漏，排除污水，避免奥尔奈区域内积水，地漏外部应擦拭过滤网，避免固体颗粒通过地漏排至管道中。
优点①给排水管道圆型在降板中，卫生间无明显管网，卫生洁具布置灵活，排水杂讯对下层干扰较小，施工也较方便。
②卫生间楼板不被卫生器具管道穿越，发生漏水的几率比较小，发生漏水或检修以后，不影响下层住户使用。
缺点①结构降板处理增加造价，同时用存储空间填充材料填平降低空间，增加荷载，增加住户装修成本。
②下沉板内的积水极易排出。
不降板式而止板的同层排水，即把排水管敷设在卫生间地面上或将排水横管设在外墙。
排水管敷设在卫生间地面上此系统中地漏设置是难点，解决方法是紧靠立管处设置地漏，地漏存水弯位于管井内。
淋浴器、浴缸的出水口须设烟道弯，须将淋浴器或浴缸垫高少许。
该方式最主要的优点即不须降板。
①日本式必须用后出水式，选型有局限性，须将淋浴器或浴缸垫高少量，故对使用有一定影响。
天和国际中心排水施工方案
天和国际中心排水施工方案第一部分：工程概况第二部分：方案设计1.建筑排水系统设计方案1.1主排水管道设计- 主排水管道采用PVC管道，管径为150mm。
-主排水管道沿楼梯井和电梯井布置，以确保排水的顺利流动。
-在每层楼层之间安装检查口，方便检查和维修。
1.2分支排水管道设计- 分支排水管道采用PVC管道，管径为100mm。
-分支排水管道连接到主排水管道，用于收集和排放每层楼层的污水。
-在每个楼层之间安装检查口和消声器，控制水流和噪音。
1.3楼层排水系统设计-每个楼层采用开放式排水系统，即每层排水口直接连接到分支排水管道。
-排水口设计为防臭型，以防止异味的传播。
-排水口周围铺设防滑材料，以确保使用安全。
2.施工过程2.1工程准备-在施工前，进行土方开挖，确保各排水口的准确位置。
-确保所有材料、工具和设备的到位，并对施工人员进行必要的培训。
2.2主排水管道施工-根据设计方案，在楼梯井和电梯井布置主排水管道。
-使用合适的连接器连接管道，并确保连接处密封牢固。
-在每层楼层之间安装检查口，以便今后的维修和检查工作。
2.3分支排水管道施工-根据设计方案，在每层楼层之间安装分支排水管道。
-连接分支排水管道到主排水管道，并进行密封。
-在每个楼层之间安装检查口和消声器。
2.4楼层排水系统施工-根据设计方案，在每个楼层的适当位置安装排水口。
-排水口连接到分支排水管道，并进行密封。
-在排水口周围铺设防滑材料。
第三部分：施工方案的验收和维护1.排水系统的验收-在施工完成后，进行排水系统的全面检查，确保系统工作正常。
-测试排水系统的流量和排放能力，以评估系统的效果和可靠性。
2.排水系统的维护-定期清理排水口和管道，以保证排水顺畅。
-定期检查排水系统，确保各部件的正常运行。
-发现任何排水问题时，及时进行维修。
总结：通过以上方案设计和施工过程，天和国际中心的排水系统能够满足建筑的日常使用需求，并且在特殊情况下提供额外的排水解决方案。
同层排水系统施工工法
同层排水系统施工工法同层排水系统施工工法一、前言同层排水系统是一种用于解决建筑物内部排水的工法，它可以将建筑物内部的污水和雨水快速、高效地排出，保证建筑物的排水功能正常运行。
本文将对同层排水系统的施工工法进行详细介绍，包括工法特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例。
二、工法特点同层排水系统工法具有以下特点：1. 构造简单：同层排水系统由下水管、地漏、排水口等组成，结构简单、易于安装。
2. 效率高：同层排水系统采用水力自动排水原理，排水速度快，排水效率高。
3. 占用空间小：同层排水系统可以安装在建筑物内部，不占用室内空间，不影响建筑物的使用功能。
4. 清洁卫生：同层排水系统采用防臭、防蚊虫设计，保持室内环境清洁卫生。
三、适应范围同层排水系统适用于各类建筑物，包括居住建筑、商业建筑、公共建筑等。
四、工艺原理同层排水系统施工工法是基于排水工程的实际需求而设计的。
在施工过程中，需要根据具体情况采取适当的技术措施。
1. 施工工法与实际工程之间的联系：同层排水系统的施工工法需要与建筑物的结构和布局相匹配，确保排水系统能够正常运行。
2. 技术措施：施工工法中采取的技术措施包括地面准备、下水管铺设、地漏安装、排水口设置等。
五、施工工艺同层排水系统的施工可以分为以下几个阶段：1. 地面准备：对施工区域进行清理、平整，确保施工顺利进行。
2. 下水管铺设：根据设计要求和建筑物的具体情况，将下水管连接到建筑物内部的各个排水点。
3. 地漏安装：根据设计要求，在合适的位置安装地漏，确保排水通畅。
4. 排水口设置：根据实际需要，在适当的位置设置排水口，保证排水系统的全面覆盖。
六、劳动组织同层排水系统的施工需要合理组织人力资源，确保施工进度和质量。
包括对施工人员的培训和安排、施工队伍的协调等。
七、机具设备同层排水系统施工所需的机具设备包括搬运工具、挖掘机、焊接设备、测量仪器等。
同层排水施工方案
顺义中粮祥云小镇商业顺义祥云小镇商业1、工程概况1.1工程名称：1.2工程地点；顺义中粮广场祥云小镇商业区C061.3结构类型：①卫生间管道为同层排水；②厨房非降板同层排水；1.4开工日期：2016年1月21日，具体以现场实际进度为准。
情况说明；由于现场特定原因现有卫生间管道于厨房管道为一个端口，为避免将来使用过程中出现反味等情况申请增加下水口管道，因现有男女卫生间位置与现场卫生间下水道距离比较大，现场特定为同层排水。
现场施工方案吊顶高度问题无法满足长距离同层管道抬高，如果管道不进行大坡度调整无法满足我方营业情况下密集使用。
为保证将来现场维修、管道疏通、厨房反味等问题我方希望在现有下水管道位置处像东（男卫生间）平移4米处位置重新增加下水管道口管道材料选用联塑PVC管道。
在新增加下水管道位值增加回水弯及检修口保证将来检修及维护。
2.3 职责与权限2.3.1同层排水负责人职责：⑴.负责所有给排水施工项目的全面管理；⑵.负责施工质量计划/施工组织设计的编制和实施；⑶.负责施工现场的物资管理；⑷.负责施工现场安全防护和文明施工管理；⑸.负责劳务分包和工程分包的现场管理；⑹.负责现场设备的使用、维修和日常保养；⑼.负责施工现场产品（物资、成品、半成品）的保护；2.3.2施工现场排水施工技术员职责⑴.全面负责安装工程的技术管理工作，配合同层排水现场负责人认真落实各项管理制度和措施；⑵.完成本工程的技术和经济要求及工程质量目标，对工程中的难点制定合理的技术措施，开展全面质量管理，积极推广和采用新工艺、新技术、新材料；（3）.对现场施工人员进行技术、质量、安全交底并在施工中进行指导和监督；（4）.做好现场试验管理工作；（5）.根据现场施工工程质量，制定工程具体的质量管理目标，编制预防和纠正措施并负责落实；3、施工部署3.1劳动力组织3.1.1施工队伍状况组织承建过大型管道设备安装施工人员5人,施工质量、进度较好。
安徽 住宅 同层排水做法
安徽住宅同层排水做法
住宅同层排水做法通常遵循以下几个步骤：
1. 设计阶段：在设计阶段，需要根据建筑物的结构和功能确定合理的排水系统布局。
通常会考虑到住宅的楼层数、户型布局、卫生间位置等因素。
2. 排水管道布置：根据设计要求，在各楼层内设置下水管道，一般采用PVC或HDPE材质的排水管道。
排水管道应按照规范要求进行斜坡设置，保证排水畅通。
3. 排水器具安装：根据住宅的功能需求，在每个楼层的厨房、卫生间等区域安装合适的排水器具，如下水道、浴缸、洗手盆、马桶等。
安装时要确保器具与排水管道连接紧密，并进行密封处理。
4. 排水管道连接：各楼层内的排水管道需要进行连接，一般采用橡胶密封圈或焊接等方式连接。
连接处应进行严密检查，以防漏水。
5. 检测和验收：完成排水系统的安装后，需要进行严格的检测和验收工作。
包括进行水压试验、漏水检测、排水畅通** 等，确保排水系统的正常运行和安全性。
需要注意的是，具体的施工方法和规范可能会因地区和建筑物类型而有所不同，应根据当地的建筑规范和标准进行操作。
同时，为了确保排水系统的正常运行和安全性，建议由专业的施工队伍负责施工和验收工作。
同层排水系统施工工法(2)
同层排水系统施工工法同层排水系统施工工法一、前言同层排水系统是指在建筑物内部的同一层楼板上进行排水的一种系统，它将各种排水设施（如马桶、洗手池、浴缸等）的排水管道纳入到同一层楼板中，避免了大量的下沉管道和垂直管道的使用。
本文将对同层排水系统施工工法进行详细介绍。
二、工法特点同层排水系统施工工法有以下几个特点：1. 节省空间：同层排水系统避免了垂直管道和下沉管道的使用，使得楼层之间的空间得以有效利用。
2. 构造简单：同层排水系统只需在同一层楼板上布设排水管道，减少了管道的分支和转弯，简化了施工工序。
3. 维护方便：由于排水管道集中在同一层楼板上，维护和检修更加便捷，不需要大量破坏墙体和地板进行维修。
4. 环境保护：同层排水系统减少了管道的使用，也减少了原材料的消耗，对环境更加友好。
三、适应范围同层排水系统适用于多层住宅、办公楼、商业建筑等需要进行排水的场所，特别适合于空间有限的建筑物。
四、工艺原理同层排水系统的原理是通过合理的管道布置和坡度控制，将各个排水设施的废水引导到主排水管道，最终排放到污水处理系统中。
为了确保排水畅通，施工工法需要采取以下技术措施：1. 合理布置管道：根据实际需求和建筑物结构，合理选择管道走向和布置位置，确保所有排水设施都能够连通。
2. 控制管道坡度：合理控制管道的坡度，确保废水能够顺畅流动，避免积水和堵塞现象的发生。
3. 使用适当材料：选择高质量的排水管道材料，确保其耐腐蚀性和密封性，防止泄漏和破损。
五、施工工艺同层排水系统的施工包括以下几个阶段：1. 布置设计：根据设计要求，确定排水管道布置方案，并进行管道线路规划。
2. 材料采购：根据设计要求，采购合适的排水管道材料、管件和密封件等。
3. 构造施工：根据设计方案，进行排水管道的铺设、连接和固定工作。
4. 检验测试：进行排水管道的压力测试和漏水检验，确保管道质量合格。
5. 完工验收：进行排水系统的最终验收，确保施工质量符合设计要求。
万科集团住宅卫生间降板式同层排水技术标准
万科集团住宅卫生间降板式同层排水技术标准降板式同层排水：是同层排水的一种常用做法，卫生间楼板降板350mm，排水横支管布设在降板中的一种管道布置方式。
降板式同层排水构造做法降板式卫生间施工流程1现浇混凝土楼板——2基底清理——3反坎浇筑（侧排地漏安装）——4立管安装（管井留洞封堵）——5蓄水试验——6结构找坡层——7管道井砌筑——8防水层1——9蓄水试验——10保护层1——11横支管安装——12填充层——13细石混凝土层——14防水层2——15蓄水试验——16保护层2——17面层施工做法1、现浇混凝土楼板：浇筑楼板时振捣密实，抹楼面面层时压实抹光。
2、基底清理：应将砼基层表面尘土、油污、砂浆疙瘩、杂物清理干净。
3、反坎浇筑：1）反坎浇筑支模：在四周墙的底部及排水立管管道井沿留洞位置支模，支模高度550（高于厅房结构面200）。
2）接入管预埋及侧排安装：将排水横支管及侧排地漏排水管接入管井部分预留在反坎内。
安装侧排地漏时，侧排地漏宜紧贴结构面，并与土建紧密配合，做到一次留置正确。
填充层施工前，侧排地漏外包无纺布保护。
3）反坎浇筑：完成素砼反坎浇筑。
4、立管安装：立管施工应自下而上分层安装，采用固定支架在内墙固定；并完成排水横支管及侧排地漏排水管接入管井部分与排水立管的连接，安装完成后封堵管道井留洞。
封堵管道井留洞应分两次嵌实，留洞封堵应向侧排地漏位置找坡。
立管安装完成后应进行通水、通球试验。
试验合格方可进行下一步工序。
5、蓄水试验：在反坎浇筑及立管安装完成后，养护3－4天，进行满灌水试验24小时。
检验结构防水，不渗不漏后再进行下道工序。
蓄水试验须有专人操作及专人负责。
施工过程中每道工序须经现场监理人员认可之后，方可进行下道工序施工。
渗漏检验结果须监理及甲方代表检查认可。
6、结构找坡层：水泥砂浆找坡层，向侧排地漏位置找坡，坡度〉1%。
并在阴阳角转角处用圆角抹子抹100MM半径圆弧。
7、管道井砌筑：结构找坡层养护完毕后，方可砌筑管道井，8、防水层1：1.5厚JS聚合物水泥防水涂料（淋浴区上翻完成面1800，其余上翻完成面200。
XX地产同层排水技术措施
中国金茂悦系同层排水技术措施1．设计施工阶段控制要点1.1方案阶段1.1.1 确认卫生间布局合理性1)排水立管宜设在排水量最大，靠近最脏、杂质最多的排水点处；2)立管尽量靠近马桶，马桶与立管最好安装在卫生间同一侧内墙上；3)敷设排水管至立管时，必须保证垫层厚度满足管道路由排水坡度1%—1.5%的走坡空间；4)干区双通道地漏设置在卫生间洗手盆排水管道下游，利用洗脸盆进行补水。
地漏不宜设置在马桶下游及浴缸下游，若无法避免时，需将管线接入点拉长，避免上游排水时造成地漏返溢，宜单独接至立管或接口靠近立管设置；5)卫生器具至立管的距离应最短，管道转弯应最少；6)卫生间立管管井不应紧邻卧室墙壁，应设置在其他面墙壁前。
1.2初步设计阶段1.2.1 确定立管系统形式和管井尺寸金茂悦卫生间宜采用苏维托特殊单立管系统，测试流量8.5L/s，考虑安全系数0.7，排水能力按5.95L/s取值，设计中核算排水立管所承担的卫生器具排水设计秒流量未超过立管排水能力时，项目可采用苏维托特殊单立管系统，其管井排水部分尺寸宜为350mm*250mm（见下方示意图左）；单立管（De110）伸顶通气系统排水流量为4.0L/s，考虑安全系数0.7，排水能力按2.8L/s，10层及以下建筑排水立管所承担的卫生器具排水设计秒流量未超过立管排水能力时，可采用单立管（De110）伸顶通气系统，其管井排水部分尺寸宜为200mm*200mm（见下方示意图右）。
1.2.2 确定马桶夹壁墙厚度水箱做在假墙内，假墙需要预留 200mm 的净空间做法，精装完成面紧贴水箱支架，装饰面做法厚度不宜超过 60mm 。
1.2.3 确定平面管线路由走向1.2.4 确定降板范围不同形状和布局的卫生间，结构降板范围可参照下图形式确认（阴影部分表示排水管道敷设所需要的降板范围）；1.2.4 确定降板高度1） 管底距结构板最少A=10mm ，若两层防水时A=30mm ；2） 管道空间：采用管顶平接最大管径B + 管道找坡距离C*1%-1.5%;3） 管顶平接管道走管空间=A+B+C 。
住宅同层排水施工工法
住宅同层排水施工工法在住宅建设中，同层排水是一个非常重要的施工环节。
它涉及排水系统的设计、安装和维护，对于保证住宅的卫生和舒适环境起着至关重要的作用。
本文将介绍一种常用的住宅同层排水施工工法，以保证排水系统的正常运行。
首先，在进行住宅同层排水施工前，需要进行合理的规划和设计。
设计师和施工团队应该根据住宅的结构和布局，确定排水系统的走向和管道的布置。
一般来说，主要的排水管道通常安装在住宅的中央位置，然后通过分支管道连接卫生间、厨房和浴室等各个区域。
这样的设计可以保证排水管道的连接简单、均匀，并且方便维修。
在施工过程中，首先应该确定合适的材料和设备。
常用的排水管道材料包括PVC、PE和铝塑复合管等。
选择合适的材料可以保证排水系统的耐腐蚀性和密封性能。
此外，还应该选择适当的排水设备，如下水道盖、地漏和下水道等。
这些设备的安装位置应该与设计图纸保持一致，同时要确保安装的牢固和密封。
在进行管道安装时，需要按照设计图纸进行施工。
首先是确定合适的施工方法，如挖槽和开槽。
挖槽是指在地面上开凿出合适深度和宽度的沟槽，然后安装排水管道。
开槽是指在墙面上开凿出一定深度和宽度的槽口，然后安装管道。
安装管道时应注意管道的倾角，以确保排水能够顺利流向下水口。
在管道安装完成后，还需要进行系统的测试和维护。
测试排水系统的正常运行，可以使用水龙头或者盆子倒水的方式。
如果发现排水不畅或存在漏水情况，应及时进行修复。
此外，在日常使用中，住宅业主也应该保持卫生和定期清洁排水设备，以确保排水系统的正常运行。
总结起来，住宅同层排水施工是住宅建设中的重要环节。
合理规划和设计、选择合适的材料和设备、按照设计图纸施工以及测试和维护系统的正常运行，都是确保住宅排水系统顺利工作的关键。
只有做好各个环节的工作，才能保证住宅的卫生和舒适环境。
同层排水施工方案
同层排水施工方案一、施工整体流程同层排水是指在一层、二层等楼层进行排水施工的方法。
它的施工流程主要包括设计、准备工作、管道安装、管道测试和地面恢复等几个阶段。
1.设计阶段：根据建筑物的平面布置和预测排水量，确定管道的走向和规格，制定施工方案。
2.准备工作：确定施工场地，搭建所需的脚手架和安全设施，准备所需的材料和工具。
3.管道安装：按照设计方案进行管道的铺设，包括主排管、支管和下水道等。
在安装过程中要注意管道的坡度和连接的牢固性，确保排水畅通。
4.管道测试：进行管道的静压试验和动压试验，以确保管道的质量和可靠性。
在测试中，要检查是否有渗漏和阻塞等问题，并进行相应的修复和处理。
5.地面恢复：在排水管道安装和测试完成后，进行地面的修复工作，包括填土和铺设地砖等，使地面恢复原状。
二、施工方案详细说明1.设计方案：根据建筑物的布置和预测排水量，设计排水管道的走向和规格。
在设计方案中要考虑到管道的坡度，确定好每段管道的起止点和连接方式等。
2.准备工作：确定施工场地，清理场地上的杂物和障碍物，搭建脚手架和安全设施，准备所需的材料和工具。
3.管道安装：按照设计方案进行管道的铺设。
首先进行主排管的安装，然后根据需要进行支管和下水道的连接。
在安装过程中要注意管道的坡度，确保排水顺畅。
4.管道测试：安装完成后，进行管道的静压试验和动压试验。
首先对管道进行静压试验，关闭所有出口和进口，加压至一定压力，观察是否有漏水现象。
然后进行动压试验，排水系统正常运行时，用水自然排出，观察是否有阻塞现象。
5.地面恢复：在排水管道安装和测试完成后，进行地面的修复工作。
首先对挖掘的地面进行填土，确保地面平整。
然后进行地面铺设，如铺设地砖或其他材料，使地面恢复原状。
三、施工安全措施1.工地围护：进行工地围护，设置围栏和安全标志，确保施工区域的安全。
2.安全培训：对参与施工的工人进行安全培训，让他们了解并遵守施工安全规范。
3.安全设施：搭建脚手架和安全网，进行高处作业时要使用安全带，确保工人的人身安全。
同层排水技术标准
同层排水技术标准2011同层排水技术标准方兴地产产品标准化系列 FX-J01-xx 同层排水系统设计指引二○一一年一月二日方兴地产产品标准化系列 FX-J01-xx 目录一. 同层水系统概述11.同层排水概念12. 国内排水系统的分类及分析13. 同层排水系统适用范围 .1二. 同层排水技术及产品分类11.同层排水的技术12. 同层排水系统构成3 （1）隐蔽式水箱及其卫生器具支架4 （2）高密度聚乙烯管道及部件7 （3）同层排水专用管道配件9 （4）与同层排水相配套的卫生洁具 .12三. 高档住宅同层排水配置 .121.功能配置概述 .122. 管道系统配置 .123. 水箱配置 .144. 异味处理解决方案 .185. 洁具布置解决方案 .18四. 普通住宅同层排水配置 .231.功能配置概述 .232. 管道系统配置 .233. 水箱配置 .244. 异味处理解决方案 .26 方兴地产产品标准化系列 FX-J01-xx5.洁具布置解决方案 .26五. 同层排水对其他专业的要求 .301.建筑专业要求 .302. 精装修专业要求 .333. 检修口配置 .35 方兴地产产品标准化系列 FX-J01-xx1一. 同层水系统概述1.同层排水概念同层排水顾名思义就是指排水支管不穿越楼板，在本层内与排水立管连接，安装.维修等都不影响下一层，当然排水立管是要贯穿各层的。
2. 国内排水系统的分类及分析噪音漏水异味卫生死角假墙异味卫生死角漏水降板同层侧墙同层排水传统排水方式3.同层排水系统适用范围同层排水系统适用于我司开发的中.高端多层或高层精装修住宅及公寓楼项目，别墅.保障房.毛坯房.公建项目不建议使用。
二. 同层排水技术及产品分类1.同层排水的技术（1）个性化设计：不受坑距的限制，可在卫生间内实现自由布局。
避免了上下卫生间必须对齐的尴尬，建筑布局更自由。
方兴地产产品标准化系列 FX-J01-xx2 （2）低噪音 HDPE 管材能大幅降低通过物体传播的噪音。
万科同层排水系统示意图
万科同层排水系统示意图关于同层排水万科作为国内最大的房地产企业，始终走在设计研发的最前列，当然，卫生间体系的研发也不例外，今天就分享万科消除卫生间四大难题的『同层排水技术标准』万科同层排水系统示意图万科同层排水的优越性同层排水系统的优势：保护建筑结构。
卫生器具支管均在本层连接，不会破坏任何建筑结构同层排水系统的优势：低噪音同层排水系统的优势：更佳的水利条件同层排水系统的优势：卫生间自由设计1.改变洁具的位置：同层排水卫生间通过改变排水支管的走向或长短就可改变洁具的位置，甚至可以将卫生间设在另一个离立管较近的房间，真正实现我的马桶位置我做主2.避免了上下楼层卫生间必须对齐的尴尬：在别墅或商业办公楼的装修设计中，上下对齐的卫生间显得非常呆板，业主往往会要求改变它们的位置，或是在办公区另设一个卫生间。
因为不需要在地上重新打孔，或在墙上另外开槽，同层排水系统能轻松满足这一要求。
3.节省空间：同层排水支管是在同一层内完成的，所以住户卫生间的空间变大，还节省吊顶的麻烦和费用。
万科卫生间同层排水技术标准第一部分：总则1.0.1 为了解决集团住宅室内排水系统中出现的漏水、噪音及室内排水系统维修影响其他业主的问题，保证室内排水系统设计、施工及维护做到技术可靠、经济合理、确保质量，特制定本标准。
1.0.2 本标准适用于平面位置固定、上下层对齐的卫生间的排水系统，自标准发布之日起，集团成熟产品和标准化产品中的多层、高层项目的卫生间排水系统设计、施工及维护执行本标准，别墅项目可参照执行。
1.0.3 本标准主要参考标准、规范、图集如下：建筑给水排水设计规范建筑给水排水及采暖工程施工质量验收规范建筑排水硬聚氯乙稀管道工程技术规程排水系统水封保护设计规程节水型生活用水器具住宅厨、卫排水管道安装住宅卫生间建筑排水用硬聚氯乙稀（PVC－U）管道安装1.0.4 集团住宅室内排水系统的设计、施工及维护除应符合本标准外，尚应符合国家现行有关标准规范的规定。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
3.管子外径与套管壁采用紧配合密封作为管口
封堵（不用涂贴胶水）；
4.沉箱闭水完后将封堵排水管拔下作排水使用
；
5.管段可反复使用。
7
一、安装方法介绍
1-5、沉箱清理及找平
沉箱找平前，清理基层，阴角部位做R角处理，找平 时坡向预埋件位置
8
一、安装方法介绍
1-6、沉箱防水施工
墙面找平，找预埋件为找坡最低 处 按设计图纸要求进行防水施工
细部加强处理
9
一、安装方法介绍
1-7、立管安装
立管安装，垂直度通过双调偏心 调节，此时积水器的排水孔要密 封
10
一、安装方法介绍
安装示例详图
阳台立管
使用产品名称
1、TG110-Ⅷ140ST110 防漏预埋套管Ⅷ型
2、YTDL-Ⅶ50 防漏预埋阳台地漏
3、SSJ110-Ⅶ15H 加长伸缩节
4、YTDL-Ⅶ75 防漏预埋阳台地漏
传统做法
管井反坎 与结构一 次性成型
管井里面 不做找平 、防水
管井窄 小，横向 管边封堵 质量得不 到保障
同层排水新工艺
不需做管 井反坎
砌筑前， 管井里面 做找平、 防水，便 于施工、 检查，保 证质量
管井不 封闭，预 留过水口
无需侧 排地漏
3
一、安装方法介绍
1、安装流程
1、管件预埋 固定
8、沉箱二次 闭水试验
18
感谢聆听！
19
5、SSJ75-Ⅶ15H 加长伸缩节
阳台立管
使用产品名称
1、TG110-Ⅷ140ST110 防漏预埋套管Ⅷ型
2、CSST-Ⅷ110B50B110 加长伸缩一体插式三通
11
闭水试验
安装立管后土建做防水灌水试验关闭功能
双调偏心
双调偏心 （带孔塞）
通气预埋套管
封闭排水 胶条
防漏预埋积
水处理器
具体操作方法： 1、在通气管及积水处理器上安装对准上部预留口安装双偏 心管件，并用胶水贴牢。 2、安装立管及其附件。 3、在积水处理器上安装封闭排水胶条。 4、土建闭水试验完成后，可拔除胶条作排水之用。 5、土建排水完成后应立即将胶条有效封闭，以防堵塞。 6、土建砌筑工程完毕，确认无杂物并清理干净方可拔除胶 条，胶条可多次使用。 7、如毛坯交楼不建议打开胶条，应清洁胶条附近杂物，使 胶条清晰可见，并向物管交底，介绍胶条开启注意事项。
17
二、常见问题处理方法
存在问题：使用的是同层排水 新工艺的管件，用的却是旧工 艺的做法（管井留反梁及孔洞 ，再进行二次封堵） 处理措施： A：按旧工艺要求安装排水管以 及管边封堵； B：按新工艺要求处理：1、管 井内水平向施工缝位(红色部位 )须凿毛处理，再按要求进行植 筋；2、用微膨胀砼进行封堵； 3、蓄水检查；4、防水施工作 ；5、立管安装，根部做保护措 施；6、砌管井；7、盖板前将 立管根部保护措施清除，并清 理落地灰。
盖板盖上后应及时将板缝封闭，防 止砂子、垃圾掉下去堵塞二排孔
15
目录
一 安装方法介绍 二 常见问题处理方法
16
二、常见问题处理方法
存在问题：未预留过水孔，并在管道井外多 做一层防水层，造成沉箱积水无法排出。 处理措施：人工开孔，并将管井内基层清理 干净，并试水，检查二次排水孔是否通畅。
存在问题：砌管井时，管件根部未做好保护措施， 落地灰造成二次排水孔堵塞，或防水与立管安装工 序颠倒，造成堵塞，后期处理时没有技术交底，直 接在立管上凿孔进行二次排水。 处理措施：将管井内垃圾清理干净，用电钻在预埋 件的水平向钻孔（红色箭头部位）。
1-3、砼浇筑
预埋件位置要振捣密实，人工收
砼平浇筑高度，根据厂家交底 要求施工
注意：砼浇筑 时以及后序拆 模时，做好成 品保护
6
闭水试验
1-4、沉箱结构闭水试验
Φ160临时封堵排水管
插入Φ160排水管封堵
具体操作方法：
1.截一段长度大于沉箱高度的Φ160排水管；
2.将排水管插入套管承口，不用贴胶水；
同层排水施工指引
1
目录
一 安装方法介绍 二 常见问题处理方法
2
一、同层排水施工工艺
什么是同层排水？
同层排水就是将沉箱传统的侧排地漏的功能，用预埋积水器（自带二次排水孔）来代替，沉箱内的积水直
接流入到管井内，通过管井内的PVC预埋积水器上的泄水孔排出至立管，无需另外安装侧排地漏。
土建工艺有啥不同？
9、砌筑管井
2、钢筋绑扎
7、立管安装
10、安装支 管
3、砼浇筑
6、沉箱防水 施工
11、隐蔽验 收
4、沉箱结构 闭水试验
5、沉箱清理 及找平
12、沉箱盖 板饰面施工
4
一、安装方法介绍
1-1、预埋固定
距离过大，影响美观、管井砌筑
止水环净距≧40mm，确保保护层
距离过小，影响立管安装 5
一、安装方法介绍
12
一、安装方法介绍
1-9、管井砌筑
砌筑前，根部做好保护
弹设管道井砌筑控制 线
砌管井，并在管井下方留设过水 孔
沉箱盖板前，管道根部 清理干净
13
一、安装方法介绍
1-10、支管安装
安装注意事项： ①坡度按设计要求； ②高度和位置符合建筑装饰要求 ； ③管道制作固定牢固。
14
一、安装方法介绍
1-12、沉箱盖板
