第八章、基坑工程模板知识讲解

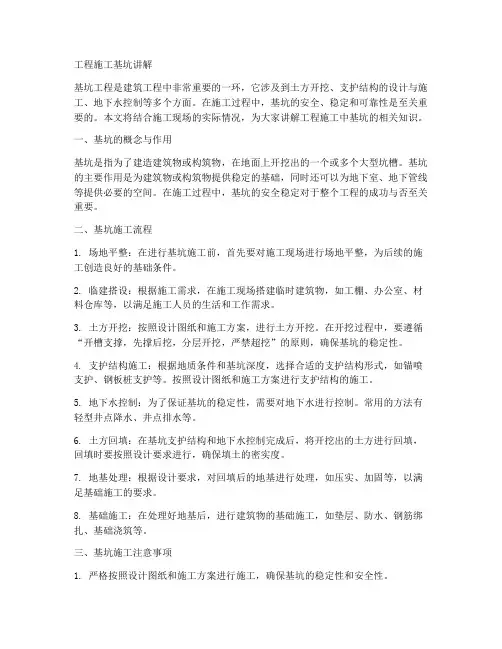

工程施工基坑讲解
工程施工基坑讲解基坑工程是建筑工程中非常重要的一环，它涉及到土方开挖、支护结构的设计与施工、地下水控制等多个方面。
在施工过程中，基坑的安全、稳定和可靠性是至关重要的。
本文将结合施工现场的实际情况，为大家讲解工程施工中基坑的相关知识。
一、基坑的概念与作用基坑是指为了建造建筑物或构筑物，在地面上开挖出的一个或多个大型坑槽。
基坑的主要作用是为建筑物或构筑物提供稳定的基础，同时还可以为地下室、地下管线等提供必要的空间。
在施工过程中，基坑的安全稳定对于整个工程的成功与否至关重要。
二、基坑施工流程1. 场地平整：在进行基坑施工前，首先要对施工现场进行场地平整，为后续的施工创造良好的基础条件。
2. 临建搭设：根据施工需求，在施工现场搭建临时建筑物，如工棚、办公室、材料仓库等，以满足施工人员的生活和工作需求。
3. 土方开挖：按照设计图纸和施工方案，进行土方开挖。
在开挖过程中，要遵循“开槽支撑，先撑后挖，分层开挖，严禁超挖”的原则，确保基坑的稳定性。
4. 支护结构施工：根据地质条件和基坑深度，选择合适的支护结构形式，如锚喷支护、钢板桩支护等。
按照设计图纸和施工方案进行支护结构的施工。
5. 地下水控制：为了保证基坑的稳定性，需要对地下水进行控制。
常用的方法有轻型井点降水、井点排水等。
6. 土方回填：在基坑支护结构和地下水控制完成后，将开挖出的土方进行回填，回填时要按照设计要求进行，确保填土的密实度。
7. 地基处理：根据设计要求，对回填后的地基进行处理，如压实、加固等，以满足基础施工的要求。
8. 基础施工：在处理好地基后，进行建筑物的基础施工，如垫层、防水、钢筋绑扎、基础浇筑等。
三、基坑施工注意事项1. 严格按照设计图纸和施工方案进行施工，确保基坑的稳定性和安全性。
2. 在开挖过程中，要注意观察土方的变化，如发现异常情况，立即采取措施进行处理。
3. 加强基坑周边的安全防护，设置警示标志，防止无关人员进入基坑施工区域。
基坑施工的知识点总结
基坑施工的知识点总结1. 基坑的分类根据基坑的位置和用途，基坑可以分为地下基坑和地上基坑两种类型。
地下基坑是指位于地下的基坑，一般用于地下建筑工程，如地下停车场、地下商场、地下车库等；地上基坑是指位于地表以上的基坑，一般用于地上建筑工程，如高层建筑、桥梁、隧道等。
2. 基坑的挖掘基坑的挖掘是基坑施工的第一步，它决定了基坑的形状、大小和深度。
在挖掘基坑时，需要根据基坑的设计要求和地质条件，采取合适的挖掘方法和施工工艺，包括人工挖掘、机械挖掘、爆破挖掘等，确保基坑的形状和尺寸符合设计要求。
3. 基坑的支护基坑的支护是为了防止基坑坍塌和土体失稳，确保施工作业的安全和顺利进行。
常见的基坑支护方式包括钢支撑、混凝土支撑、钢筋混凝土支撑、土钉墙、搪瓷钢板桩等，根据地质条件和基坑的大小、深度和形状选择合适的支护方式，进行支护工程的设计和施工。
4. 基坑的围护基坑的围护是为了保护基坑周围的建筑物、构筑物和管线等设施，防止基坑施工对周围环境和设施造成危害和影响。
常见的基坑围护方式包括围挡墙、周边桩、挡土墙、护坡等，根据周围环境和设施的情况选择合适的围护方式，并进行围护工程的设计和施工。
5. 基坑的排水基坑的排水是为了排除基坑内的积水和降低地下水位，保持基坑的干燥和稳定。
常见的基坑排水方式包括泵水、排水管道、抽水井等，根据基坑的地质条件和水文情况选择合适的排水方式，并进行排水工程的设计和施工。
6. 基坑施工的安全管理基坑施工是一项危险性较大的工程，施工过程中需要严格遵守安全生产法律法规和相关规定，加强安全教育和培训，保障施工人员的安全和健康，加强施工现场的安全监督和管理，控制施工过程中的各种风险和危险因素，确保基坑施工的安全和顺利进行。
7. 基坑施工的质量管理基坑施工的质量直接关系到建筑物的安全、稳定和持久性，施工过程中需要加强工艺控制和质量监督，确保施工材料和设备符合标准和规定，保证施工工程的质量和技术要求得到满足，提高基坑施工的质量和工程品质。
基坑工程讲义.

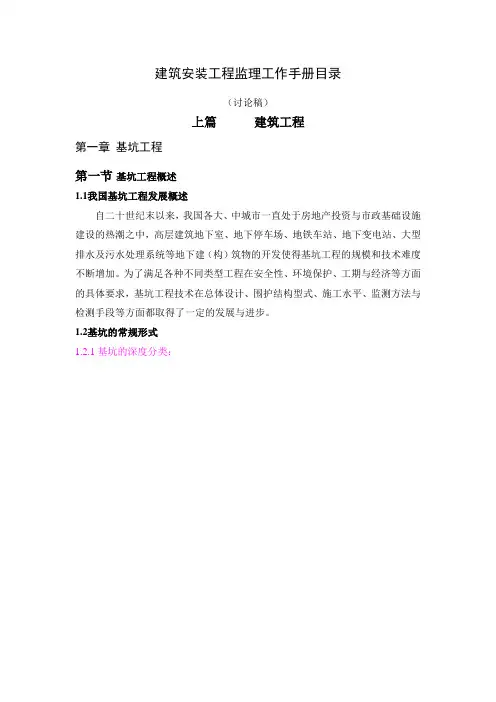

建筑安装工程监理工作手册目录（讨论稿）上篇建筑工程第一章基坑工程第一节基坑工程概述1.1我国基坑工程发展概述自二十世纪末以来，我国各大、中城市一直处于房地产投资与市政基础设施建设的热潮之中，高层建筑地下室、地下停车场、地铁车站、地下变电站、大型排水及污水处理系统等地下建（构）筑物的开发使得基坑工程的规模和技术难度不断增加。
为了满足各种不同类型工程在安全性、环境保护、工期与经济等方面的具体要求，基坑工程技术在总体设计、围护结构型式、施工水平、监测方法与检测手段等方面都取得了一定的发展与进步。
1.2基坑的常规形式1.2.1基坑的深度分类：1.2.2深基坑的常规系统形式1.2.3一般浅基坑的常规形式浅基坑一般采用自立围护墙形式（无水平和竖向支撑系统），常规采用重力式挡墙（重力坝）、放坡（结合轻型井点）、土层锚杆、钢板桩等。
1.3.4地铁车站长条形深基坑的常规系统形式（地铁三层地下室长条形基坑，深度20-25米）1.3常见基坑支护形式总体支护方案逆作法水泥土重力式维护土钉支护悬臂板式维护墙维护墙结合内支撑系统维护墙结合锚杆系统周边临时维护体结合坑内水平梁板体系代替支撑支护结构与主体结构全面相结合主楼先顺作、裙楼后逆作裙楼先逆作、主楼后顺作顺逆结合中心顺作、周边逆作半逆作法全逆作法顺作法直立式维护体系板式支护体系放坡开挖基坑总体支护方案分类基坑支护结构通常由围护墙、隔水帷幕、水平内支撑系统以及支撑的竖向支承系统组成。
1.3.1.外围护支护机构的类型（1）土钉墙（一般适用深度范围和环境范围：小于10米，周边无重要建筑，环境条件好）滑移面？土钉墙基本形式剖面图土钉墙是用于土体开挖时保持基坑侧壁或边坡稳定的一种挡土结构，主要由密布于原位土体中的细长杆件—土钉、粘附于土体表面的钢筋混凝土面层及土钉之间的被加固土体组成，是具有自稳能力的原位挡土墙。
复合土钉墙主要有土钉墙+预应力锚杆（索）、土钉墙+隔水帷幕和土钉墙+微型桩三种常用形式。
基坑工程施工培训讲义
基坑工程施工培训讲义一、基坑工程概述1. 定义：基坑工程是指为满足建筑物的地下室、基础或其他地下结构的建设需要，对地面进行开挖、支护、降水等施工过程的总称。
2. 基坑工程的目的是为了保证施工安全、降低工程成本、提高施工进度。
3. 基坑工程的难点和风险：地质条件复杂、施工环境受限、施工技术要求高、安全风险大。
二、基坑支护结构及施工技术1. 支护结构类型（1）灌注桩排桩支护：悬臂式、锚拉式、内撑式、内撑-锚拉混合式。
（2）地下连续墙支护：顺做法、逆作法、半逆作法。
（3）土钉墙：适用于较稳定的土层。
（4）咬合桩围护墙：适用于软土地基。
（5）型钢水泥土搅拌墙：适用于软土地基。
（6）板桩围护墙：包括混凝土板状和钢板桩。
（7）水泥土重力式围护墙：适用于较浅的基坑。
2. 施工技术要点（1）施工前准备：岩土工程勘察报告、设计文件、施工影响范围内建筑物、地下管网和障碍物资料、施工组织设计、专项施工方案、施工监测方案。
（2）支护结构施工：桩基施工、地下连续墙施工、土钉墙施工、咬合桩施工、型钢水泥土搅拌墙施工、板桩围护墙施工、水泥土重力式围护墙施工。
（3）降水施工：井点降水、喷射降水、电渗降水等。
（4）土方开挖与回填：根据施工进度和支护结构情况合理安排土方开挖与回填。
三、基坑工程施工安全管理1. 安全风险识别与评估：基坑工程安全风险主要包括地质风险、施工风险、环境风险、人员风险等。
2. 安全管理措施：（1）加强施工现场安全管理，严格执行施工方案和操作规程。
（2）做好施工现场监测，及时发现和处理安全隐患。
（3）加强施工人员安全教育，提高施工人员安全意识和自我保护能力。
（4）做好应急预案，提高应对突发事故的能力。
四、案例分析1. 案例一：某基坑工程因未严格按照施工方案进行施工，导致支护结构失效，发生坍塌事故。
2. 案例二：某基坑工程在降水过程中，未做好排水措施，导致周边建筑物受损。
3. 案例三：某基坑工程在施工过程中，及时发现安全隐患并采取措施，成功避免事故发生。
建筑施工安全检查标准之基坑工程 、模板支架与高处作业
竖向、水平剪刀撑或专用斜杆、 水平斜杆的设置应符合规范 要求
立杆间距、水平杆步距应符合设计 和规范要求
4）、支架稳定： 当支架高宽比大于规定值时，应按规定设置连墙杆或采用增加架体宽度的 加强措施； 立杆伸出顶层水平杆中心线至支撑点的长度应符合规范要求； 浇筑混凝土时应对架体基础沉降、架体变形进行监控，基础沉降、架体变 形应在规定允许范围内。
（1）、高处作业检查评定应符合现行国家标准《安全网》GB5725、《安全 帽》GB2118、《安全带》GB6095和现行行业标准《建筑施工高处作业 安全技术规范》JGJ80的规定。
（2）、 高处作业检查评定项目应包括：安全帽、安全网、安全带、 临边防护、洞口防护、通道口防护、攀登作业、悬空作业、移动式 操作平台、悬挑式物料钢平台。
2）、基坑支护： 人工开挖的狭窄基槽，开挖深度较大并存在边坡塌方危险时，应 采取支护措施； 地质条件良好、土质均匀且无地下水的自然放坡的坡率应符合规 范要求； 基坑支护结构应符合设计要求； 基坑支护结构水平位移应在设计允许范围内。
3）、降排水： 当基坑开挖深度范围内有地下水时，应采取有效的降排水措施； 基坑边沿周围地面应设排水沟；放坡开挖时，应对坡顶、坡面、 坡脚采取降排水措施； 基坑底四周应按专项施工方案设排水沟和集水井，并应及时排除 积水。
支架底部纵、横向 扫地杆的设置应 符合规范要求
基础应坚实、平整，承载力应符合设计要求，并应能 承受支架上部全部荷载；底部应按规范要求设置 底座、垫板
3）、支架构造： 立杆间距应符合设计和规范要求； 水平杆步距应符合设计和规范要求，水平杆应按规范要求连续设置； 竖向、水平剪刀撑或专用斜杆、水平斜杆的设置应符合规范要求。
立杆应采用对接、套接或承插 式连接方式
基坑工程施工讲义共51页文档
▪
27、只有把抱怨环境的心情，化为上进的力量，才是成功的保证。——罗曼·罗兰
▪
28、知之者不如好之者，好之者不如乐之者。——孔子
▪
29、勇猛、大胆和坚定的决心能够抵得上武器的精良。——达·芬奇
▪
30、意志是一个强壮的盲人，倚靠在明眼的跛子肩上。——叔本华
谢谢！
51
Байду номын сангаас
16、云无心以出岫，鸟倦飞而知还。 17、童孺纵行歌，斑白欢游诣。 18、福不虚至，祸不易来。 19、久在樊笼里，复得返自然。 20、羁鸟恋旧林，池鱼思故渊。
基坑工程施工讲义
▪
26、要使整个人生都过得舒适、愉快，这是不可能的，因为人类必须具备一种能应付逆境的态度。——卢梭
基坑工程详解课件
降水与排水
设计有效的降水与排水方案， 确保施工期间基坑内无积水， 并预防渗漏和地下水对工程的 影响。
监测与预警
设计合理的监测方案，对基坑 支护结构、土体位移、地下水 位等进行实时监测，及时预警
异常情况。
设计流程
初步设计
根据工程要求和场地条件，进行初步 方案设计，确定主要参数和支护结构 形式。
计算分析
排水与降水
基坑工程施工中应重视排水与 降水工作，采取有效的措施降 低地下水位，防止出现渗漏和 流沙等现象。
常用的排水与降水方法包括明 沟排水、井点降水等，应根据 工程实际情况选择合适的方法 。
排水与降水过程中应加强监测 和信息化施工，及时调整排水 与降水方案，确保施工安全和 质量。
施工监测与信息化施工
工程规模：总面积约5000平 方米，开挖深度为10米
工程特点：周边环境复杂，临 近建筑物、道路和管线，对施
工安全和环境保护要求高
施工方案
施工方法
采用放坡开挖与支护结构相结合的施工方法
支护结构
采用土钉墙和预应力锚索作为支护结构
降水措施
采用管井降水，确保施工期间地下水位在开挖面以下1米
监测方案
对支护结构、土体位移、地下水位等进行实时监测
对初步设计方案进行详细的结构分析 和稳定性计算，确保设计方案的安全 性和可行性。
方案优化
根据计算分析结果，对设计方案进行 优化调整，提高工程的经济性和合理 性。
施工图设计
完成最终的施工图设计，包括支护结 构施工图、降水与排水施工图、监测 方案施工图等。
04 基坑工程施工技术
土方开挖
土方开挖是基坑工程施工中的重要环 节，需要遵循“开槽支撑、先撑后挖 、分层开挖、严禁超挖”的原则。
基坑工程施工模板
基坑工程施工模板在现代建筑工地上，基坑工程是一个非常重要的环节。
为了确保施工的安全和高效，施工模板起到了至关重要的作用。
本文将重点探讨基坑工程施工模板的种类、使用和优势。
首先，基坑工程施工模板的种类多种多样，主要根据具体的施工要求而定。
最常见的模板类型包括钢模板、木模板和塑料模板。
钢模板通常由钢板和支撑体系组成，具有较高的强度和稳定性，可承受较大的载荷。
木模板则是使用木材制作，具有较好的隔音性能和保温性能。
而塑料模板则是由塑料材料制成，具有重量轻、易于拆装和可重复使用等优点。
接下来，我们来讨论基坑工程施工模板的使用方法。
首先，在施工前，需要根据设计要求和施工图纸制定详细的施工方案。
然后，根据方案选择合适的施工模板，并对其进行充分的检查和清理。
在施工过程中，需要按照预定的施工步骤进行组装和拆解。
同时，还需要对模板进行定期检查和维护，确保其完好无损。
最后，在工程竣工后，需要对施工模板进行清理和储存，为下一次使用做好准备。
基坑工程施工模板的使用具有许多优势。
首先，使用模板可以保证施工的准确性和一致性。
模板可以根据设计要求进行精确定位，确保施工的尺寸和位置准确无误。
其次，模板可以提高施工效率。
模板可以快速安装和拆 dismantling，大幅缩短施工周期。
此外，由于模板具有重复使用的特点，可以减少材料的浪费和成本的开支。
最重要的是，合理使用模板可以大大提高施工工人的安全性。
模板为工人提供了稳定的工作平台，减少了高空作业和坠落的风险。
然而，基坑工程施工模板也存在一些不足之处。
首先，模板需要进行定期的检查和维护。
如果没有及时发现和处理模板的损坏或松动，可能会导致施工质量的下降和安全事故的发生。
其次，模板的制造和安装需要一定的时间和人力资源。
如果工地上的模板资源紧张，可能会延缓整个工程的进度。
此外，由于模板是由人工搭建的，可能会存在尺寸误差和装配不精准的问题。
总结起来，基坑工程施工模板在现代建筑工地上的重要性不可低估。
基坑工程知识点总结
基坑工程知识点总结一、基坑工程的类型基坑工程一般可分为以下几种类型：（1）深基坑工程：通常指深度超过一定标准，对土体边坡、支护、降水等技术要求较高的基坑工程，如高层建筑、地下停车场等。
（2）浅基坑工程：指深度较浅，对土体稳定和地下水渗流影响较小的基坑工程，如地下室、地铁站等。
（3）沉箱基坑工程：指采用沉箱作为临时支护体系的基坑工程，通常用于地下车库等项目。
（4）不规则基坑工程：指受到周围建筑物或地下管线等限制，基坑形状复杂、地质条件复杂的基坑工程。
二、基坑工程的设计基坑工程的设计包括基坑的深度、形状、围护结构、降水措施、支护措施等内容。
（1）基坑深度：基坑的深度需根据建筑物的地下结构计算得出，通常需考虑地基承载力、土壤沉降、地下水位等因素。
（2）基坑形状：基坑的形状应根据地面条件和地下结构的特点进行设计，通常分为矩形、圆形、不规则形状等。
（3）围护结构：围护结构的设计要考虑围护墙、支撑、锚杆、地下连续墙等各种形式的支护结构。
（4）降水措施：基坑工程中地下水是一个重要的因素，降水措施要根据地质条件和地下水位进行合理设计。
（5）支护措施：基坑的支护措施需针对不同情况选择不同的方案，如悬挑支撑、地下墙、土钉墙、钢支撑等。
三、基坑工程施工基坑工程的施工包括围护结构的施工、降水施工、挖土支护、基坑底板施工等内容。
（1）围护结构施工：围护结构的施工要求高，需按照设计要求逐步施工，确保围护结构的稳定性和密实性。
（2）降水施工：降水施工是基坑工程的关键环节之一，需根据实际情况选择合适的降水方法和设备，确保基坑底部保持干燥状态。
（3）挖土支护：在基坑开挖过程中，需要根据实际情况选择不同的支护方案，如土钉墙、悬挑支撑、地下墙等。
（4）基坑底板施工：基坑底板施工要求平整、坚实，能够承受地下结构的重量和外部荷载。
四、基坑工程的安全控制基坑工程是一项危险性较大的工程，需要严格的安全控制措施。
主要包括以下方面：（1）地下水控制：地下水是基坑工程中的重要安全隐患，需要进行严格的监测和控制。
基坑与深基坑支护知识讲座课件
锚杆支护
总结词
锚固力大、结构轻巧，适用于地质条 件复杂、开挖深度较大的基坑。
详细描述
锚杆支护是通过在土中设置锚杆，利 用锚杆的锚固力来支撑土压力。这种 支护方式锚固力大、结构轻巧，适用 于地质条件复杂、开挖深度较大的基 坑。
案例二：某地铁站深基坑支护工程
总结词
复杂地质条件下的深基坑支护工程
详细描述
某地铁站深基坑支护工程位于城市交通枢纽区域，地质条件复杂，存在软土、砂土等多种土质。为了 确保施工安全和周边建筑物的稳定性，该工程采用了地下连续墙、水泥土搅拌桩等支护结构，有效控 制了基坑变形和沉降。
案例三：某高层住宅楼深基坑支护工程
确定设计方案
根据工程要求和实际情况，确 定支护结构形式和材料。
绘制施工图
根据设计结果绘制详细的施工 图纸，包括平面图、剖面图等 。
收集资料
收集工程地质、水文地质、周 边环境等相关资料。
结构设计
进行支护结构的内力和稳定性 计算，确定结构尺寸和配筋。
审核与优化
对设计成果进行审核和优化， 确保设计合理可靠。
生态保护
在施工过程中，应尽量减少对周 围生态环境的破坏，如保护树木 、植被等，同时采取生态修复措
施，恢复被破坏的生态环境。
资源利用
合理利用施工材料和资源，减少 浪费，降低工程成本，同时提高
工程的可持续性。
谢谢观看
深基坑工程具有较高的技术要求
深基坑工程需要考虑多种因素，如土压力 、水压力、地质条件、周边环境等，设计 施工难度较大。
建筑工程基坑工程基本知识及深基坑施工技术(80页) PPT
与基坑工程有关的一些基本概念
17、组合式支护结构：由排桩、地下连续墙、土钉墙、重 力式挡土墙、放坡等多种支护结构组合在一起形成的支护结构。
18、嵌固深度：排桩结构在基坑坑底以下的埋置深度。 19、嵌固深度设计值：根据基坑侧壁安全等级和支护结构 验算条件确定的支护结构嵌入深度的设计值。 20、地下水控制：为保证支护结构施工、挖土、地下室施 工和基坑周边环境安全而采取的排水、降水、截水或回灌措施。 21、截水帷幕：用于阻截或减少基坑侧壁基坑地地下水流
放坡开挖实例照片二 （坡面未作处理）
放坡开挖及简易支护
符合下列条件之一时需要进行边坡稳定性验算： 1)坡顶有堆载； 2)边坡高度与坡度超出上表所列允许值； 3)存在软弱结构面的倾斜地层； 4)岩层和主要结构层面的倾斜方向与边坡的开挖面倾斜
方向一致，且两者走向的夹角小于45°。
•土质边坡的稳定分析可用圆弧滑动法进行分析。
1 课程目标
全面介绍基坑工程，使大家 认识和了解基坑工程的特点，掌握基 坑工程的基本理论知识，提高工程各 相关人员的质量、安全意识和解决实 际工程问题的能力。
目录
一、基坑工程简介 二、各种支护设计做法适用性比选 三、深基坑工程施工方案的编制 四、深基坑工程施工工艺与质量要求 五、典型工程案例及分析
2、基坑工程：为保证基坑施工、主体地下结构的安全和 周边环境不受损害而采取的支护结构、降水止水、土方开挖和回 填等工程的简称。包括勘察、设计、施工、监测等。
3、基坑侧壁：构成基坑周边土体主动变形的一侧。 4、基坑周边环境：基坑开挖影响范围内的建（构）筑物 、道路、地下设施、地下管线、岩土体、地下水体等的简称。包
重力式围护结构
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
土钉墙支护结构
土钉一般通过钻孔、插筋和注浆来 设置，传统上称砂浆锚杆。也有采用打 入或射人方式设置土钉。边开挖基坑， 边在土坡中设置土钉。在坡面上铺设钢 筋网，并通过喷射混凝土形成混凝土面 板，形成土钉墙围护结构。土钉墙围护 结构的机理可理解为通过在基坑边坡中 设置土钉，形成加筋土重力式挡墙起到 挡土作用。土钉墙围护适用于地下水位 以上或人工降水后的粘性土、粉土、杂 填土及非松散砂土、卵石土等，不适用 于淤泥质土及未经降水处理地下水位以 下的土层地基中基坑围护。
基坑围护体系的要求
保证基坑四周边坡的稳定性，满足地下室施工有足够空间 的要求。也就是说基坑围护体系要能起到挡土的作用，这是 土方开挖和地下室施工的必要条件。 保证基坑四周相邻建筑物、构筑物和地下管线在基坑工程 施工期间不受损害。这要求在围护体系施工、土方开挖及地 下室施工过程中控制土体的变形，使基坑周围地面沉降和水 平位移控制在容许范围以内。 保证基坑工程施工作业面在地下水位以上。围护体系通过 截水、降水、排水等措施，保证基坑工程施工作业面在地下 水位以上。
其它形式支护结构
门架式支护结构
拱式组合型支护结构
喷锚网支护结构
加筋水泥土挡墙支护
放坡开挖与排桩墙
放坡开挖与内撑排桩墙
被动区土质改良
对基坑围护体系被动区土质改良、降低地下水位等措施可有 效改善围护结构的受力性状。
被动区土质情况对围护结构的稳定影响较大，若被动区土质 很软弱，可采用被动区土质良来加固，以增大被动区土压力。 被动区土质改良范围一般深度取3－6m，宽度取5－9m，可 对该区域软土进行全面改良，也可部分改良。若部分改良。 被动区土质改良常采用深层搅拌法、高压喷射注浆法和压力 注浆法。
基坑围护体系的作用
➢创造基坑工程土方开挖的作业条件和地下室施 工条件，要求基坑围护体系起到挡土和地下室在 无水条件下施工的作用。 ➢在基坑开挖和地下室施工过程中，保证基坑相 邻建筑物、构筑物和地下管线的安全及正常使用， 要求基坑围护体系能限制周围土体的变形，使其 不会对相邻建筑物、构筑物和地下管线，以及主 体结构基础产生损害。
第八章、基坑工程模板
杭州地铁基坑事故
北京地铁基坑事故
苏州某基坑事故
深基坑工程特点
8.1 概述
✓ 基坑围护体系是临时结构，安全储备小，风险大 ✓ 基坑工程具有很强的区域性 ✓ 基坑工程具有很强的个性 ✓ 基坑工程综合性强 ✓ 基坑工程具有较强的时空效应 ✓ 基坑工程是系统工程 ✓ 基坑工程的环境效应
内撑式支护结构
内撑式围护结构由围护结构体系和内续墙型式。 内撑体系可采用水平支撑和斜支撑。根据不同开挖深度又可 采用单层水平支撑、二层水平支撑及多层水平支撑
内撑常采用钢筋混凝土支撑和钢管(或型钢)支撑两种。钢筋 混凝土支撑体系的优点是刚度好、变形小，而钢管文撑的优 点是钢管可以回收、且加预压力方便。
基坑开挖分类
基坑工程根据其开挖和施工方法可分为: 无支护开挖 有支护开挖
有支护的基坑工程可进一步分为: 无支撑围护 有支撑围护
支护体系选用原则
1.安全可靠性 确保基坑工程的安全以及周围环境的安全。 2.经济合理性 基坑工程在支护结构安全可靠的前提下，要从工
期、材料、设备、人工以及环境保护等多方面综合研究经 济合理性。 3.施工便利性和工期保证性 在安全可靠经济合理的原则下，最 大限度地满足便利施工和缩短工期的要求。
放坡开挖
放坡开挖是选择合理的基坑边坡以保证在开挖过程中边 坡的稳定性，包括坡面的自立性和边坡整体稳定性。
放坡开挖适用于地基土质较好，开挖深度不深，以及施 工现场有足够放坡场所的工程。放坡开挖一般费用较低，能 采用放坡开挖应尽量采用放坡开挖。有时虽有足够放坡的场 所，但挖土及回填土方量大，考虑工期、工程费用并不合理， 也不宜采用放坡开挖。
基坑围护体系
基坑围护体系一般包括两部分： 挡土体系和止水降水体系
基坑围护结构一般要承受土压力和水压力，起到挡土和挡 水的作用。 一般情况下围护结构和止水帷幕共同形成止水体系。 ✓ 止水帷幕自成止水体系 ✓ 围护结构本身也起止水帷幕的作用，如水泥土重力式挡墙 和地下连续墙等。
围护体系型式
放坡开挖及简易围护； 悬臂式围护结构； 重力式围护结构； 内撑式围护结构； 拉锚式围护结构； 土钉墙围护结构； 其它型式围护结构。主要有门架式围护结构；拱式组 合型围护结构；喷锚网围护结构；沉井围护结构；加 筋水泥土墙围护结构；冻结法围护等。
常 用 支 撑 体 系 的 布 置 形 式
a平面交叉式(单层或多层)支撑；b井字式支撑；c角(斜)撑式支撑；
d周边桁架；e圆形环梁；f水平压杆支撑；g圆拱形支撑；h竖向斜撑；
i中心岛式开挖及支撑j逆作法；k锚杆；l拉锚(锚破)；m组合式支撑。
拉锚式支护结构
拉锚式围护结构由围护结构体系和锚固体系两部分组成。锚固体系可 分为锚杆式和地面拉锚式两种。随基坑深度不同，锚杆式也可分为单 层锚杆、二层锚杆和多层锚杆。地面拉锚式需要有足够的场地设置锚 桩。锚杆式需要地基土能提锚杆较大的锚固力。锚杆式较适用于砂土 地基，或粘土地基。由于软粘土地基不能提供锚杆较大的锚固力，所 以很少使用。
悬臂式支护结构
悬臂式支护结构常采用钢筋混凝土桩排桩墙、木板桩、钢 板桩、钢筋混凝土板桩、地下连续墙等型式。悬臂式围护结 构依靠足够的人土深度和结构的抗弯能力来维持整体稳定和 结构的安全悬臂式结构对开挖深度很敏感，容易产生较大的 变形，对相邻建(构)筑物产生不良影响。悬臂式围护结构适用 于土质较好、开挖深度较浅的基坑工程。
水泥土重力式支护结构
目前在工程中用得较多的水泥土重力式围护结构，常采用深 层搅拌法形成，有时也采用高压喷射注 浆法形成。为了节省 投资，常采用格构体系。水泥土与其包围的天然土形成重力 式挡墙支挡周围土体，保持基坑边坡稳定。
重力式围护结构常用于软粘土地区开挖深度约在6.0m以内 的基坑工程。水泥土抗拉强度低，水泥土重力式围护结构适 用于较浅的基坑工程，其变形也比较大。
