笔记本供电芯片检修MAX1631 1635 1904 1634
MAX1631电源管理芯片

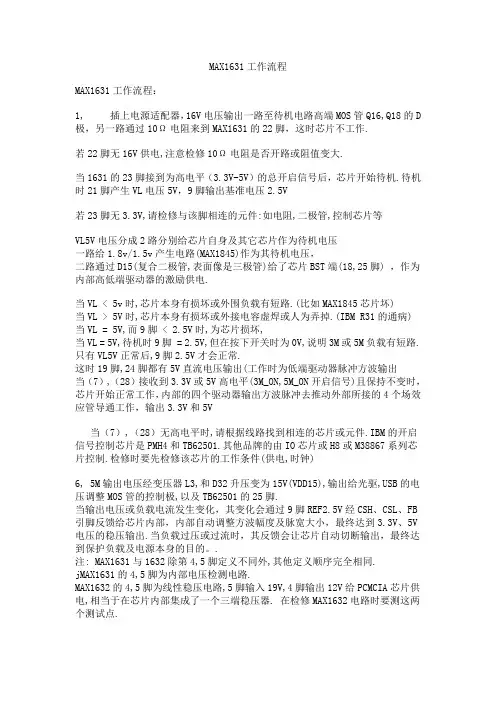

MAX1631工作流程MAX1631工作流程：1, 插上电源适配器，16V电压输出一路至待机电路高端MOS管Q16,Q18的D 极，另一路通过10Ω电阻来到MAX1631的22脚，这时芯片不工作.若22脚无16V供电,注意检修10Ω电阻是否开路或阻值变大.当1631的23脚接到为高电平（3.3V-5V）的总开启信号后，芯片开始待机.待机时21脚产生VL电压5V，9脚输出基准电压2.5V若23脚无3.3V,请检修与该脚相连的元件:如电阻,二极管,控制芯片等VL5V电压分成2路分别给芯片自身及其它芯片作为待机电压一路给1.8v/1.5v产生电路(MAX1845)作为其待机电压，二路通过D15(复合二极管,表面像是三极管)给了芯片BST端(18,25脚) ，作为内部高低端驱动器的激励供电.当VL < 5v时,芯片本身有损坏或外围负载有短路.(比如MAX1845芯片坏)当VL > 5V时,芯片本身有损坏或外接电容虚焊或人为弄掉.(IBM R31的通病) 当VL = 5V,而9脚 < 2.5V时,为芯片损坏,当VL = 5V,待机时9脚 = 2.5V,但在按下开关时为0V,说明3M或5M负载有短路. 只有VL5V正常后,9脚2.5V才会正常.这时19脚,24脚都有5V直流电压输出(工作时为低端驱动器脉冲方波输出当（7）,（28）接收到3.3V或5V高电平(3M_ON,5M_ON开启信号)且保持不变时，芯片开始正常工作，内部的四个驱动器输出方波脉冲去推动外部所接的4个场效应管导通工作，输出3.3V和5V当（7）,（28）无高电平时,请根据线路找到相连的芯片或元件.IBM的开启信号控制芯片是PMH4和TB62501.其他品牌的由IO芯片或H8或M38867系列芯片控制.检修时要先检修该芯片的工作条件(供电,时钟)6, 5M输出电压经变压器L3,和D32升压变为15V(VDD15),输出给光驱,USB的电压调整MOS管的控制极,以及TB62501的25脚.当输出电压或负载电流发生变化，其变化会通过9脚REF2.5V经CSH、CSL、FB 引脚反馈给芯片内部，内部自动调整方波幅度及脉宽大小，最终达到3.3V、5V 电压的稳压输出.当负载过压或过流时，其反馈会让芯片自动切断输出，最终达到保护负载及电源本身的目的。
笔记本系统供电电路详解
系统板供电电路 3.3.1 整机系统供电方框图：如图3-20所示图3-20 整机系统供电方框图 3.3.2 保护隔离电路1．典型MAX1632公版电路：如图3-21所示2． 三点定位修保护电路：如图3-22所示图3-22 典型保护隔离电路（1） MAX1632工作过程如图3-21/2所示，插上电源适配器，16V电压来到了第③点分几路，一路来到Q1的漏极，二路通过10Ω电阻来到22脚，三路来到Q3的漏极，这时芯片不工作，当23脚接到高电平（3.3V－5V）或直接通过电阻连于电源时，芯片开始待机，待机时将产生如下电压21脚VL5V, 9脚为基准电压2.5V，VL5V电压分成几路分别到给芯片自身及其它芯片作为待机电压，一路给1.8V/2.5V产生电路作为其待机电压，二路给CPU核心电压产生电路作为其待机电压，三路给了充电电路，四路通过D1、D2给了芯片BST端，作为内部高端驱动器的电源，五路经内部给了低端驱动器作为工作电源，这时机器处于一触即发的准备工作状态，待机状态各引脚的待机电压如下：V+ 16V；当（7）（28）接收到3.3V或5V高电平且保持不变时，芯片VL5V开始正常工作，内部的四个驱动器输出方波脉冲去SHDN大于或等于3.3V推动外部所接的4个场效应管导通工作，这时4个 BST 4.7V 场效应管相当4只可变电阻进行分压，输出3.3V 、5V、DL5V电压，当输出电压或负载电流发生变化，其变化会通REF 2.5V 经CSH、CSL、FB引脚反馈给芯片内部，内部自动调整方波幅度及脉宽大小，最终达到3.3V、5V电压的稳压输出，当负载过压或过流时，其反馈会让芯片自动切断输出，最终达到保护负载及电源本身的目的。
（2）MAX1632正常工作时部分引脚电压：(3) MAX1632的好坏判断：如图3-23所示图3-23 MAX1632好坏判断流程图（4）MAX1632阻值法测好坏：（注非在线测量）如图3-24所示TPS2052图3-24 MAX1632阻值测量示意图(5) MAX1632检修流程图：如图3-25所示图3-25 MAX1632检修流程图3. LTC 1628G/LTC1628引脚定义：如图3-26所示Run/SS1 Run/SS2:软启动运行控制输入和短路，检测定时器的多用引脚，过流停机保护也通过这些引脚实现。
笔记本芯片级维修资料综合整理
1、 保护隔离电路测试点：电源公共点（MAX1632的22脚）LTC1628的22脚2、 待机电路测试点：开机按键引脚3、 开机电路测试点：开机芯片的输出端（有无0—5V 电压跳变）4、 系统单元电路测试点：3.3V 和5V 电感线圈（或滤波电容两端电压）5、 CPU 供电电路测试点：CPU 内外核电感线圈注：以上五个测试点不能对地短路，否则不开机一、保护隔离电路检修流程a 、 测电源接口输入电压（15V-24V ）；b 、 测输出电压（MAX1632的22脚）公共点；c 、 测输入与输出电路之间的元件（保险、滤波电容、二极管、场效应管等）；二、待机电路检修流程a 、测公共点有无电压（MAX1632的22脚）；b 、测待机芯片电压（5V—24V ）；c 、如无待机电压，测待机芯片到保护隔离之间的二极管和电阻；d 、有待机电压，检修保护隔离电路；注：易损元件（待机芯片、中功率二极管、保险、保护隔离到待机芯片之间的元件）；○注：高端管损坏时，易损坏MAX1631； 高端管D 极与MAX1632的22脚相通；低端管D 极与MAX1632的1脚、2脚相通；（1）电流表瞬时增大电源口、公共点、各个单元电路的电感，滤波电容及稳压二极管（16V短路）。
保护隔离电路或待机电路本身有短路。
（3）电流轻微上扬，然后回到0处待机电路及待机电路之前的电路保护（4）电流任何反应待机电路及待机电路之前的电路保护（5）按下开关电流到0.4A处停止不动CPU供电芯片（6）按下电源开关电流表上扬至0.4～1.0A之间，又回到0A处CPU供电芯片；3V/5V单元电路供电芯片；超级IO（7）按下电源开关电流表上扬到0.6～0.8A处停止了查信号、时钟、复位、CPU寻址，调取BIOS然后自检，重点检查CPU的时钟、复位是否正常。
（8）按下电源开关电流表到0.8A处，向上摆动一次停止了检查CPU、BIOS、南桥、北桥（9）按下电源开关电流表到0.8A处，向上摆动两下停止了内存自检不过；重刷BIOS，更换北桥等。
电源芯片1632 的原理
注册登录∙论坛∙搜索∙答题加分∙网站首页∙新手须知∙新手帮助∙维修黄页∙维修培训∙工具配件∙基地淘宝店∙积分充值∙答题加分∙联系我们∙搜索中国主板维修基地论坛» 本本维修» 笔记本电源MAX1632工作原理升级维修员，享受无限下载！新手学习维修汇总帖安泰信100M示波器--国内最低价【主板远程培训】显示器远程培训返回列表回复发帖[笔记本] 笔记本电源MAX1632工作原理无敌维修1#维修新手 UID 21114 经验 14 点 威望 0 点 阅读权限 30 打印字体大小: t T发表于 2007-12-6 01:32 | 只看该作者[笔记本] 笔记本电源MAX1632工作原理笔记本, 电源, 原理MAX1630/1361/1632/1633/1634/1635系列芯片是用来给笔记本，PDA 等移动电子设备提供直流电压的直流电压转换芯片。
该芯片通过外接的MOSFET 工作在开关工作模式，可以选择不同输出电压的启动顺序，并在适当时刻给出电源准备好信号。
芯片的负载电流范围宽，工作效率非常高，大大延长了待机时间，动态性能良好，片内能提供高达1A 的门极驱动电流，能保证片外的N 沟道MOSFET 可靠而迅速的导通。
另外该系列芯片噪声小，最大限度地减小了对电子设备的干扰。
MAX1630系列芯片内部均有两个PWM 稳压器，输出电压的范围是2.5V 到5.5V ，根据工作模式的不同，可以输出3.3V 和5V 的固定电压，或者可调的电压。
其中MAX1630/MAX1632/MAX1633/MAX1635还有一个12V/120mA 的电压输出端（通过内部的一个12V 线性稳压器产生）；而MAX1631/MAX1634有次级反馈输入端（SECFB ），通过STEER 引脚来选择那个PWM 调压器（3.3V/5.5V ）接收次级反馈信号，通过外部的电阻分压装置可以灵活产生非12V 的电压（所谓次级反馈就是把芯片外围电路里互感线圈或者变压器的次级电压反馈回给芯片）。
电源管理芯片MAX1631,1632资料电路图
PARTTEMP. RANGE BOARD TYPE MAX1630EVKIT-SO 0°C to +70°C Surface Mount MAX1631EVKIT-SO 0°C to +70°C Surface Mount MAX1632EVKIT-SO0°C to +70°CSurface Mount19-1211; Rev 0; 3/97MAX1630/MAX1631/MAX1632 Evaluation Kits_______________General DescriptionThe MAX1630/MAX1631/MAX1632 evaluation kits (EV kits) each consist of one of three preassembled and tested evaluation boards (EV boards) that embody thestandard application circuits. The MAX1630 andMAX1632 EV boards provide the triple-output 3.3V/5V/ 12V circuit, and the MAX1631 EV board provides the dual-output 3.3V/5V circuit.All three use the same PC board but have different components to accommodate different input voltage ranges. The main differences between the MAX1630 and MAX1632 EV boards are in the turns ratio (1:4 or1:2.2) and in the location of the transformer connection (3.3V side or 5V side). Connecting the transformer to the 3.3V side allows lower input voltage. Connecting the transformer to the 5V side provides slightly better efficiency and lower stress voltages.These circuits are configured to deliver up to 3A of out- put current on each of the main PWM outputs with greater than 90% efficiency. The MAX1630/MAX1631/ MAX1632 EV kits can also be used to evaluate other output voltages.____________________________Featur esBattery Range: 5.2V to 20V (MAX1630)5.2V to 28V (MAX1631)6.5V to 28V (MAX1632) Outputs: 3.3V at 3A 12V at 120mA5V at 3A 5V at 30mA Keep-Alive 1:4 Transformer (MAX1630)1:2.2 Transformer (MAX1632)Adjustable 2.5V to 5.5V Outputs (optional resistor divider) Precision 2.5V Reference Output Oscillator Sync InputLow-Noise Mode Control Input (SKIP ) Power-Good Monitor (RESET output) Fully Assembled and Tested______________Or dering InformationCommon to All Thr ee EV KitsMaxim Integrated Products 1For free samples&the latest literature:,or phone1-800-998-8800DESIGNATION QTY DESCRIPTIONC412.2µF, 25V tantalum capacitor Sprague 595D225X0025B2BC110OpenD211A, 100V, fast-recovery diode Nihon EC11FS1 orMotorola MBRS1100T3D40OpenJU1, JU3–JU6,JU8,JU10,JU1182-pin headers JU51ShuntL2110µH power inductorSumida CDRH125-100 (shielded)or Coiltronics UP2-100 orCoilcraft DO3316P-103T1110µH,1:4transformer Transpower Technologies TTI-5902U11MAX1630 (SSOP-28) Maxim MAX1630CAIDESIGNATION QTY DESCRIPTION C40OpenC1112.2µF, 25V tantalum capacitor Sprague 595D225X0025B2BD411A, 100V, fast-recovery diode Nihon EC11FS1 orMotorola MBRS1100T3L1110µH power inductorSumida CDRH125-100 (shielded)or Coiltronics UP2-100 orCoilcraft DO3316P-103T2110µH,1:2.2transformer Transpower Technologies TTI-5870JU1, JU3–JU6,JU8,JU10,JU1182-pin headers JU51ShuntU11MAX1632 (SSOP-28) Maxim MAX1632CAIMAX1630/MAX1631/MAX1632Evaluation KitsMAX1630EV Kit Additional ComponentsMAX1631EV Kit Additional Components Component SuppliersMAX1632EV KitAdditional Components*Note:Please indicate that you are using theMAX1630/MAX1631/MAX1632 when contacting these componentsuppliers.2MAX1630/MAX1631/MAX1632Evaluation KitsQuick Star t The MAX1630/MAX1631/MAX1632EV kits are fullyassembled and tested. Follow these steps to verify board operation. Do not turn on the power supply until all connections are completed. 1) Connect a bench power supply(50W or better) tothe VIN and GND pads at the edge of the board.2) Connect voltmeters and loads (if any) to the VOUTpads.3) Verify that switch SW1 positions SHDN, ON5, andON3 are on, and that the shunt is across JU5.4) Turn on the power supply and verify that the outputvoltages are 3.3V and5V.Detailed DescriptionOutput Voltage The main output voltages come preset to 3.3V and5V. Install resistors R6/R7and R12/R13 for adjustable mode. Two small PC trace jumpers, JU9 and JU7,shunt FB3 and FB5 to GND on the board. These default jumpers must be cut for adjustable-mode operation. Refer to the MAX1630–MAX1635data sheet for instructions on calculating R6/R7and R12/R13.Donot operate the circuit without a jumper or resistor- divider installed, or output overvoltage will damage the IC.In addition to the standard components, the extra pull- up and pull-down resistors listed below are used to set logic input levels. These resistors can usually be omit- ted in the final design.R6,R7Adjustable-mode resistor-divider (not in- stalled). V OUT =2.5V (1 +R6 / R7).R12,R13Adjustable-mode resistor-divider (not in- stalled). V OUT =2.5V (1 +R12 / R13).R1–R42MΩlogic pull-down resistors. Shorted out or driven by logic.R14100kΩSYNC pull-up resistor (usually short ed out). SYNC to VL.Jumper Selection The three 2-pin headers JU3, JU4, and JU5 select the power-up sequence mode. Table 1 lists the selectable jumper options.The 2-pin header JU6 selects the operating frequency. Table 2 lists the selectable jumper options. The EV kit’s components are selected for 300kHz operation. C omponent values might need to be changed if200kHz operation is selected (refer to the DesignProcedure section in the MAX1630–MAX1635 data sheet). Synchronize the oscillator to an external clock signal by driving the SYNC pad with a pulse train of 5V amplitude in the 240kHz to 350kHz frequency range.Table1.Jumper JU3,JU4,JU5FunctionsAdditional Jumpers(MAX1631Only) Additional jumpers on the board along with R10 and R11 are for configuring the MAX1631 for an auxiliarysecondary output. R10and R11 set the secondaryfeedback voltage (refer to the MAX1630–MAX1635data sheet). Table 3 lists the MAX1631 jumper settings.3MAX1630/MAX1631/MAX1632Evaluation Kits 3D6CMPD2838 R L N1C210.1μFR1910ΩC244.7μF35V2225V+217T1/L1R16C10.1μFBST327DH3D7R6OPENC20220μF10V220μF10VVIN3D1R15N226LX324DL3FB3R7 OPEN 87651Figure1.MAX1630/MAX1631/MAX1632EV Kit Schematic 4MAX1630/MAX1631/MAX1632Evaluation KitsC230.01μFJU11C220.1μFJU10C1510μF30VC250.1μFC161030V12OUTC7 0.1μF R18VDDN3T2/L2D471031C112.2μF4.716VRAW+15VJU1VDDR17D5N4R80.020Ω 25V R10R11OPEN OPEN1215JU36JU4JU5VLC14VL4.7μF16V+2.5VR145MAX1630/MAX1631/MAX1632 Evaluation KitsFigure 2. MAX1630/MAX1631/MAX1632 EV Kit ComponentPlacement Guide —Component Side Figure 3. MAX1630/MAX1631/MAX1632 EV Kit Component Placement Guide —Solder SideFigure 4. MAX1630/MAX1631/MAX1632 EV Kit PC BoardLayout —Component Side6MAX1630/MAX1631/MAX1632 Evaluation KitsFigure 5. MAX1630/MAX1631/MAX1632 EV Kit PC BoardLayout —Internal GND Plane Figure 6. MAX1630/MAX1631/MAX1632 EV Kit PC Board Layout —Internal Voltage PlaneFigure 7. MAX1630/MAX1631/MAX1632 EV Kit PC BoardLayout —Solder Side7MAX1630/MAX1631/MAX1632Evaluation KitsNOTESMaxim cannot assume responsibility for use of any circuitry other than circuitry entirely embodied in a Maxim product. No circu it patent licenses areimplied. Maxim reserves the right to change the circuitry and specifications without notice at any time.8Maxim Integrated Products,120San Gabriel Drive,Sunnyvale,CA94086(408)737-7600©1997Maxim Integrated Products Printed USA is a registered trademark of Maxim Integrated Products.。
(整理)DELL笔记本经典故障.
DELL笔记本经典故障1 DELL D600的笔记本在国外销的比较多，国内也比较常见，也是dell曾经销量最大的机型之一！出现故障返修的机器较多，主要是设计、料件和用户使用不当造成的，1、电源接口（JDCIN1）接触不良此电源接口出现问题可造成插上电源不开机也不充电，料件的品质原因2、客户在使用中误将电源接口插入串口（实际遇到很多)有很多客户在插电源接口的时候很容易插进旁边的串口（JCOM1）里，造成19v直接串入主板内的接口电路，轻则com口不能使用，直接更换u29（MAX3243）就可以了；严重的可造成不开机，这就需要更换USIO1（LPC47N254）了。
系用户使用不当造成，根本原因是设计的接口布局不合理造成3、不开机，开机片上的三个指示灯闪几下,就关机了拿到这样的机器，首先可以测一下Q196 的第2pin对地电阻就知道了，红表笔接地，原则上小于1.0k以下就可以判断是网卡芯片u127的pin A14open（虚焊）造成的，直接加焊这个BGA就可以了，客户经常在插拔网线和USB时用力不均所系，根本原因是网卡芯片布局不合理造成4、不能充电先更换电源适配器试试，有时可以解决。
如故障依然，首先要检查mini pci网卡下面的D108有无烧坏，可用万用表检测；如果在刚开机时画面有提示（不能正确识别电源适配器），这就需要更换USIO1. D108、L77。
分析：电源接口接触不良造成19v直接串入电源适配器识别信号（PS_ID）造成。
D600不充电维修：一般的是SMSCIO坏了，导致不能充电，量MAX1645上电感的电压大约为3。
5V左右，因为SMSCIO为1645芯片的控制芯片。
还有可能为电源口的电感和MINPCI 的D108坏所致5、插上电源，适配器上的指示灯就灭了此故障为常见，系主板供电部分short造成，检查起来相对容易些，重点检查Q90，多为Q90 pin4 open造成，其次查PQ4、PQ5、PQ8、PQ96.戴尔D600不认网卡，加焊一下网卡就OK。
经验6-笔记本维修论坛-中华维修论坛-笔记本维修论坛主板维修液晶显示器维修...
经验6-笔记本维修论坛-中华维修论坛-笔记本维修论坛主板维修液晶显示器维修...欧洲NEC本本不能开机现象：按开机键指示灯闪一下就没有任何反映了过程：客户是昨天早上给我的，15.4寸、X1600的显卡、T7200/1G/120G/DVDRW 配置就是这样的。
我拿到本本按开机键指示灯闪一下就没有任何反映，根据经验，肯定是有地方短路了，首先量各个供电的电感，发现CPU_CORE短路，因为之前我修过好几次这种情况都是下面的MOS管短路的比较多，我直接把下面的4个MOS管的1，2，3脚撬起来了，再量电感还是短路。
缩小范围，我就把PL707,PL708直接卸掉了，量到是电感的2端短路，（MOS白撬的），知道2端短路之后，首先目测CPU_CORE下面一些接地电容，没有发现任何异常（根据经验一般小电容很少有坏的，嘿嘿），证明，只有拆一个量一个，全部拆完量完没有发现任何问题。
郁闷，下班了，明天再搞。
晚上搞了一页电路图带回家分析了一下。
既然确定电感2端短路，所有电容又没有问题，而连接电感2端的只有VCC_CORE_1和VCC_CORE_2，ISEN1_2,1这5条线了。
今天早上一来就开始从VCC_CORE_1和VCC_CORE_2这两条开始。
：找到PC23.PC24这两个电容，卸了再说，不行，就把PC25也一起卸了，故障依旧，再量PR29,PR49电阻1端也短路。
这时就确定PU2一定有问题有问题，换掉OK！休眠键可引起不开机，比如IBM TP600休眠开关坏也不开机，东芝的也有，一些本本磁控休眠开关坏了也不开机（这两年华硕DELL等都出现过这问题），但起初你就是找不出来问题。
判断条件是：待机电流正常，按开关无反应，最小化裸板可触发（休眠开关未集成在主板上的），开机键无开机电压（休眠开关集成在主板上）。
维修小提示：如果开关坏了并且找不到，先判断开关工作是短路还是断路，焊下开关试机，能开搞定，否则将开关处短路，也可以直接短路或断路试。
笔记本芯片级维修教程
2. 内存插槽
SD DDR DDR2 DDR3
供电 3.3V 2.5V 1.8V 1.5V
3. MINI插槽 MINI内存插槽: 172PIN MINI PCI插槽: 无线网卡 MINI PCI-E插槽: 无线网卡
负载电压 X 1.25V 0.9V 0.75V
针脚 144 200 200 204
4, 串口: a. 串口硬盘 b. 串口光驱
稳压二极管 如电压升高 它就击穿 拉低电压 起保护作用
七. 开机电路 笔记本的工作模式 S5模式: 关机模式,机器内部开启的供电称为ALWAYS(待机,一直有的)供电,用于保证开机芯片的正 常运行 S4模式: 休眠模式,与S5模式的供电电压一样,都是ALWAYS供电 S3模式: 待机模式,机器内部的供电称为SUS供电,主要是保证内存的供电需求 S0模式: 开机模式,所有的供电都开启,称为MAIN(主要)电压
27 DH3
18
26
C229
24 9
MAX1631 28脚
LX3 DH5
DL3 LX5
C483
Q16
16
17
19 Q17
REF C18
12
DL5
11 X
RESET
34
VDD15
C314
L3 R525 R526 R527
适配器/电池
VCC5M C511 D28
Fb5
CSH3
CSH5
CSL3 CSL5
9PIN待机时一定要有2.5V基准电压输出 R392一般是0Ω或1Ω
D10
VREGIN16
57
100
R413
待机3.3V 59 VCC3SW
40 M1 DRV
笔记本电脑芯片级维修常用芯片及其功能
笔记本电脑芯片级维修常用芯片及其功能开机芯片： IBM: TB62501F、 TB6805F、 TB62506、 TB6806F、 TB6807F、TB6808F、 BD4175KV 东芝 TMP87PM48U、TMP48U、TMP87PH48U I/O 芯片：PC97338、PC87391、PC87392、pc87393、 SMSC 系列： FDC37N869、FDC37N958、 FDC37N972、 LPC47N227/217、 LPC47N252 LPC47N253、LPC47N254、LPC47N354、LPC47N267 线性稳压块：2951、LP2951、m5236、2950、AAT3200、AAT3680、AME8824、AMS1505、 APL5912、APL5913、G9338、SC1565、MAX8863、MIC5205、SI9183、键盘芯片：H8C/2471、H8/3434、 H8/3431、H8S/2116V、PC87541、PC87570、PC87591 PC87594、PC97551、PC97554 键盘芯片：具有开机功能： H8/3434、 H8/3437、H8/2147、 H8/2149、 H8/2161、 H8/2168、 PC87570、PC87591、H8S/XXX 、M38857、M38867、M38869 系统供电芯片：ISL6228 ISL6232、ISL6235、ISL6236、ISL6237、MAX1630 MAX1631、MAX1632、 MAX1633、 MAX1634、 MAX1635、 MAX17003E、 MAX1901、MAX1902、 MAX1904、 MAX1977、 MAX1999、 MAX785、 MAX786、 MAX8734、MAX8744、 MAX17003、 MAX17004、 LTC1628、 LT3728L、 LT3728LX、SB3052、 SC1402、 SC1403、 SC1404、 SC2450、 TPS51020、 TPS51120 〈 MAX1631、MAX1634、MAX1904 可互换〉〈 MAX1632、MAX1635、MAX1902 可互换〉〈 MAX786、SB3052 可互换＿老机型〉〈MAX8734、MAX1999 可互换〉 SC1402 (与 MAX1632 一样)IBM R40 用LTC1628(与 MAX1632 差不多)索尼常用 MAX785、MAX786(奔 2 机器) 辅助供电芯片：ADP3160、ADP3167、ADP3168、APW7057、APW7060ISL6224、ISL6225、 ISL6227、 ISL6236、 ISL6269、 IPM6220A、 MAXl540、MAXl541、 MAX1544、 MAX1549、 MAX1623、 MAX1626、 MAX1627、MAX1644、 MAX1710、 MAX1711、 MAXl712、 MAX1714、 MAX1715、MAX1717、 MAX1718、 MAX1809、 MAX1844、 MAX1845、 MAX1992、MAXl993、MAX8505、MAX8550、MAX8632、MAX8743、MAX8794、SC1470、SC1474、SC1476、 SC1485、SC1486、SCl486A、SC470、SI786LG、G2996、SWC1486、TPS51116、 TPS51117、TPS51120、TPS51124、TPS54610、TPS54672 CPU 供电芯片：ADP3166、ADP3170、ADP3180、ADP3181、ADP3203、ADO3205、ADP3207、 ADP3208、 ADP3209、 ADP3421、 AIC1567、 ISL6215、ISL6217、 ISL6218、 ISL6219、 ISL6223、 ISL6227、 ISL6260、ISL6262、 LTC1436、 LTC1736、 LTC1709、 LTC3716、 LTC3735、MAX1532、 MAX1533、 MAX1710、 MAX1711、 MAX1712、 MAX1714、MAX1717、 MAX1718、MAX1830、MAXl831、MAX1897、MAX1907、MAX1987、MAX1988、MAX798、 MAX8760、MAX8770、MAX8771、MAX8774、SC451、SC452、SC1474、SC1476 供电芯片搭配使用：ADP3203/ADP3415、ADP3205+ADP3415、ADP3410+ADP3421、ADP3410+ADP3422、ADP3207+ADP3419、ADP3208+ADP3419 电池充/放电控制芯片：AAI3680、ADP3801、ADP3806BQ24700、BQ2470l、BQ24702、 BQ24703、BQ24740、DS2770、ISL6251 长和方、ISL6252、ISL6253 长和方、 ISL6256、ISL88731、 M61040FP、 MAXl644 MAX1736 MAX1772、 MAX1773、 MAX1870 MAX1645、 MAX1647、 MAX1648、 MAX745、 MAX1873、 MAX1908、 MAX1909、MAX745、MAX8724、 MAX8725、 MAX8731、 MAX8765、 MB3878、 MB3879、 MB3887、MB39A126PFV、 LT1505G、LTl505、LTC4008、TC490/591、TL494、TL594、OZ983、OZ985、笔记本电池电量检测芯片：BQ2040、BQ2060 CPU 温度控制芯片： MAX1617、 MAX1020A、 AD1020、 AD1021、 AD1030、 AD1030A、AD1031、 CM8500、MAX1989、AD1020A、MAX6654、ADM1032、G781、LM26 网卡芯片： RTL8100、 RTL8139、 Intel-DA82562ET、 RC82540、 3COM、BCM440、 BCM5702KBGA、 88E8001、88E8055、82562EZ 网卡隔离器：LF8423、LF-H80P、H-0023、H0024/42、H0019、ATPL-119(内部是线圈, 非电路) 声卡芯片： ES1921、 ESS1980S、 STAC9704、 AU8810、4299-JQ、 4297-JQ、 AD1885、 AD1984、 8552TS、8542TS、CS4239-KQ、AD1981、AD1981B、ADl888、ADl981、AD1986、ALC200、 ALC201A、ALC202、ALC203、ALC258、ALC262、ALC655、ALC658、ALC660、ALC861、 ALC880、ALC883、CMl9738、CS4205、CX20468、CX20549、CX20561 PT2353、(没声音,杂音,声小,查功放芯片)(开机时,没有声音,无声卡设备,查声卡芯片)音频功放芯片：APA2020、TPA0142、TPA0312、TPA6017、TPA0202、LM4835、LM4838、 LM4861、LM4863、LM4880、LM4881、LM4882、LM4911、MAX9710、MAX9750、 MAX9751、 MAX9755、 MAX9789、 MAX9790、 ESS1980S、8552TS、 8542TS、 TPA0302、 AU8810 、BA7786、AN1294、AN12941、AN12942B、AN12943、G1420 PC 卡信号芯片：R5C551、R5C552、R5C476、R54472、R5C593、SN0301520、PCIXXX、 PC 卡供电芯片：TPS2205、TPS2206、TPS2216、TPS2211、TPS2224、PU2211、M2562A、 M2563A、M2564A、OZ2206、超级 I/O：PC8394T IO 芯片：PC 系列：PC87591S （VPCQ01）、PC 87591L（VPC01）、PC97317IBWPC87393 VGJ、PC87591E-VLB、PC87591E (-VPCI01)/(VPCQ01)、PC97551-VPC、 PC87570-ICC/VPC、PC87391VGJ、PC8394T、PC87392、PC87541L、 PC87541VPC87591E-VLB、TB 系列：TB62501F、TB62506F、TB6808F、 ENE 系列： KB3910QB0、KB910SFC1、 KB3910SF、 KB910QF、 KB910QB4、 KB910LQF、 KB910LQFA1 其它系列：IT8510E、PS5130、W83L950D、LPC47N249-AQQ、PCI4510、LPC47N253-AQQ、 LPC47N250-SD、LPC47N252-SG、LPC47N254-AQQ、（1）管理串口、并口、软驱、I/O：PC97338、MB87392、（2）管理键盘、鼠标、且带开机功能：H8/3437、 H8。
联想 T60无3 5V不开机维修一例
接到一台联想T60 945PM+A TI独显机器，待机0.01A无3 5V不开机，检查发现系统供电芯片MAX1901供电正常，4脚VCC5M_ON 28脚VCC3M_ON开启信号为低电平,
而4脚VCC5M_ON 28脚VCC3M_ON是M1_ON经电阻R866 R405转换过来的,
M1_ON是U28 PMH-7也就是标LENOVO的芯片PIN76发出的，而PMH-7要发出高电平的M1_ON必须要满足以下条件：7,31,59,80,98脚有3.3V的VCC3SW，73脚EXTPWR为低电平，25 26脚OSC要起振有波形。
检查发现这些条件都满足了，但是76脚M1-ON还是低电平，判断是PMH7损坏，更换PMH7后76脚M1-ON输出为3.3V，系统供电3 5V也有了，按开机键也可以开机了，但是上CPU 带灯测试座发现无PG和CPURST，其它正常。
怀疑南桥有问题，用风枪稍微加热南桥，开机PG和CPURST都出来了，原来南桥脱焊了！但是T60的桥都打的有黑胶，只有取下来重做了.
还好只是边上打的有黑胶，把北桥和显卡做好保护，很轻松的把南桥取下来了，焊上去的时候却出问题了！明明芯片和边框线对得整整齐齐的，焊好后芯片却偏向一边短路了，把芯片
取下来仔细观察，原来这款主板南桥的边框线是偏向一角的。
重新值珠，把南桥偏向边框线的一角焊上去，开机点亮，装机测试OK。
笔记本电源管理芯片
笔记本电源管理芯片，i/o(2009-11-06 22:23:06)转载标签：杂谈笔记本电源管理芯片大全：ADP3421/ADP3410/ADP3205/ADP3180/ADP3806/ADP3203/ADP3020电源管理芯片大全RT9237/RT9237CS/RT9231/RT9241/RT9231A/RT9241A/RT9241B电源管理芯片大全RT9221/RT9600/RT9602/RT9603/RT9222/RT9224/RT9224A/RT9223电源管理芯片大全RT9227A/RT9228/RT9238/RT9248A/RT9173/RT9202/RC5051M 电源管理芯片大全5090MTC/RC5093MTC/5098MTC/SC1470/SC1205/SC1214TS电源管理芯片大全SC1155CSW/SC1154CSW/SC1153CSW/SC1189SW//SC1185ACSW电源管理芯片大全SC1402ISS/SC2422ACS//SC1164CSW/SC1150/ISL6524CB/RC5053M电源管理芯片大全/ISL6522CB/ISL6556BCB/ISL6566CRZ/4500M/HIP6501ACB电源管理芯片大全HIP6521CB/HIP6502/HIP6016CB/HIP6017CB/HIP6018BCB/HIP6019BCB电源管理芯片大全HIP6020CB/HIP6021CB/HIP6601/HIP6602BCB/HIP6603CB/HIP6004ECB电源管理芯片大全HIP6620BAB/HIP6301CB/HIP6520/HIP6302CB/HIP6303CS/SC1163电源管理芯片大全SC1159/SC1486/ST75185C/SC2434SW/SC1480/SC1403/SC1404 电源管理芯片大全SC1485/SC1486/SC1474/SC1476/SC1211/SC451/SC1470电源管理芯片大全IRU3013/IRU3004CW/IRU3055CQTR/IRU1150CM/MS-5/MS-7/5322电源管理芯片大全CS5301/L6916D/L6917CB/LM2637M/LM2638M/ICE2AS01/KA7500B笔记本电源管理芯片ADP3421/ADP3410/ADP3205/ADP3180/ADP3806/ADP3203/ADP3020笔记本电源管理芯片ADP3170/ADP3188/ADP3181/ADP3166/ADP3163/ADP3165/ADP3168笔记本电源管理芯片ADP3169/ADP3415/ADP3416/ADP3417/ADP3418/ADP3155/ADP3422笔记本电源管理芯片ADP3207/MAX3243/MAX1902/MAX1999/MAX785/MAX786/MAX1717笔记本电源管理芯片MAX1604/MAX1987/MAX1887/ISL6223/ISL6565/ISL6225/ISL6218笔记本电源管理芯片ISL6566/ISL6568/ISL6563笔记本电源管理芯片MAX1904（SSOP）/MAX1904(BGA的)/MAX1634/MAX1710/MAX1711笔记本电源管理芯片MAX1904/MAX1714/MAX1715/MAX1718/MAX1772/MAX1773/MAX1901笔记本电源管理芯片MAX1908/MAX1632/MAX1545/MAX1535/MAX1631/MAX1909/MAX1977笔记本电源管理芯片MAX1504/MAX1845/MAX1844/MAX1980/MAX1532/MAX1907/MAX1617笔记本电源管理芯片MAX8734/MAX8743/MAX8724/MAX1644/MAX1645/ISL6207/ISL6559CB笔记本电源管理芯片ISL6217/ISL6264/ISL6227/ISL6255/SC1485/SC1404笔记本电源管理芯片LT3728LX/LTC1709/LTC1439/LTC3735/LTC1628/LTC1707/LTC1736笔记本电源管理芯片MB3887/MB3878/LTC1778/LTC1511/LTC1709/LTC1439/LM8463笔记本电源管理芯片LM2729/LM2641/VT8235/LTC3728/SC1476/SC1474/SC1404/SC451笔记本电源管理芯片SC1403/SC1470/SC1486/TPS51120/TPS51020/PU2211A/VT6105笔记本电源管理芯片VT8235/VT1612/VT8237/VT8233/VT8235(BGA的)/LTC3707/LTC3716笔记本IO芯片大全PC87591S（VPCQ01）/PC 87591L（VPC01）/PC 97317IBW/PC 87393 VGJ笔记本IO芯片大全TB62501F/TB62506F/TB6808F/KB910QF/KB910QB4/KB910LQF/KB910LQFA1笔记本IO芯片大全KB3910QB0/KB910SFC1/KB3910SF/PC87591E-VLB/IT8510E/PS5130笔记本IO芯片大全PC87591E (-VPCI01),(VPCQ01)/PC 97551-VPC/PC87570-ICC/VPC笔记本IO芯片大全PC87391VGJ/TB6807F/W83L950D/LPC47N249-AQQ/PCI4510/PC8394T笔记本IO芯片大全PC87392/PC87541L/PC87541V/LPC47N253-AQQ/PC87591E-VLB笔记本IO芯片大全LPC47N250-SD/LPC47N252-SG/LPC47N254-AQQ。
笔记本电脑供电电路故障的诊断方法
笔记本电脑供电电路故障的诊断方法在使用笔记本电脑时，很多人可能会遇到电源供电不足或者无法启动等情况，这些可能是电路故障导致的。
本文将介绍一些供电电路故障的诊断方法。
1. 检查电源适配器首先，需要检查电源适配器是否正常工作。
可以使用万用表来测试电源适配器的电压输出是否符合规格。
同时，还需要检查电源适配器是否存在线路松动或者接口腐蚀等问题。
如果电源适配器工作正常，则需要检查笔记本电脑内部的供电电路。
2. 检查电池电池也是笔记本电脑正常工作的重要部分，需要检查电池是否充电或者其电量是否耗尽。
如果电池能够正常充电，但是电脑仍然无法正常工作，则需要考虑其他可能性。
3. 检查输入电源接口输入电源接口是笔记本电脑中供电电路的一个重要组成部分。
需要检查输入电源接口是否有松动，以及接口是否存在氧化或者腐蚀等问题。
如果输入电源接口存在问题，则需要更换或者维修。
4. 检查板载电源管理芯片板载电源管理芯片是笔记本电脑中的一个重要组成部分，它负责监控电源供电和管理电池充电状态。
如果出现供电电路故障，则需要检查电源管理芯片是否损坏。
此时，需要更换电源管理芯片或者将笔记本电脑送至维修中心修理。
5. 检查主板如果经过以上步骤仍然无法确定供电电路的故障原因，则需要进一步检查主板是否存在问题。
此时，需要打开笔记本电脑并检查主板上的电路连接情况，以及是否存在电路元件的损坏等问题。
如果主板存在问题，则需要将笔记本电脑送至维修中心修理。
以上是笔记本电脑供电电路故障的一些基本诊断方法，需要做好防静电措施，并使用正确的工具和仪器进行操作。
在进行维修时，应该先找到故障的具体原因，然后再进行相应的处理。
如果无法自行解决问题，则应该将笔记本电脑送至专业的维修机构进行维修。
笔记本维修常用电路知识
笔记本维修常用电路知识作者：300B其实维修用到的电路知识都是很简单的，甚至只是模拟电路数字电路中的一部分。
不需要繁琐的数学运算，只需懂得原理即能对笔记本电路进行深入的分析。
在此写一篇笔记本维修常用的电路知识总结，供刚入门的以及修了很多年笔记本却对电路了解甚浅的朋友参考。
本文撰文匆忙，难免出现纰漏，如有不准确的地方，请读者见谅。
如需转载，请素质标明转自不凡修维修论坛，谢谢！1.电阻串联分压：假设电路某条支路中串联两个电阻R1,R2。
根据欧姆定律：I=U/R 以及串联电路中通过R1的电流等于通过R2的电流。
所以U1/U2=R1/R2 (U1为R1两端电压，U2为R2两端电压) 举例说明：DELL D600隔离保护电路：从适配器送来的19V电压+DC_IN想要转化成下一级电压DC_IN+，Q49必须导通。
Q49为P沟道MOS管，G极电压必须低于S极10V以上，才能导通(Rds= 9 mΩ)。
也就是图中B 点电压必须低于A点电压10V以上。
由图可知A点电压=19V(适配器电压)B点电压计算方法为：(Ua-Ub)/Ub=R29/R30（注：R29两端电压为Ua-Ub）Ub=(Ua*R30)/(R29+R30)=19*47/287V=3.1V 所以Q49的G极为3.1V，远低于S极19V电压，所以Q49完全导通，适配器电压通过第一个隔离管Q49，DC_IN+为19V。
笔者曾经修到过一台D600，故障为无待机。
经测适配器电压没有通过隔离保护，DC_IN+电压为0V，再测B点电压为19V，明显不正常，经测量电阻R30阻值无穷大，更换47K电阻,故障修复。
2.笔记本中的三极管与场效应管在此我认为没有必要用模拟电路中的等效微变电路来解释这两个笔记本电路中频频出现的重要元件，因为笔记本中的三极管和场效应管均不是用于放大电路。
笔记本讨论最多的是供电的开启关闭以及信号的高低电平转换，这两个元件在笔记本中电路中大多用途可以总的归结为开关作用！三极管与场效应管有诸多不同，比如三极管是电流控制元件场效应管是电压控制元件等等，但是笔记本中，他们的作用都是开关作用！为什么这么说，因为在笔记本中三极管工作在饱和区，以NPN型三极管为例：Ub>Uc>Ue 此时NPN型三极管像是一个受B极（基极）电压控制的开关，高电平开启。
笔记本电源管理芯片MAX1632的检查与维修
笔记本电源管理芯片MAX1632的检查与维修时间:2010-12-07 11:41来源:未知作者:飞鸟恋鱼点击:92次笔记本电源管理芯片MAX1632的检查与维修 4、若有短路或阻值明显偏低，应采用对比法或断路法，以及拆解法排除故障，（注：如果用拆解法，则不能通电，只能用阻值法） 5、在确保没有短路的情况下，加电测试 1、首先应检查主板是否有明显的烧焦和异味； 2、找到笔记本电源管理芯片MAX1632的检查与维修4、若有短路或阻值明显偏低，应采用对比法或断路法，以及拆解法排除故障，（注：如果用拆解法，则不能通电，只能用阻值法）5、在确保没有短路的情况下，加电测试1、首先应检查主板是否有明显的烧焦和异味；2、找到3。
3V和5V的电感，以及公共点的对地阻值（测公共点）；3、在不加电的情况下，测3。
3V、5V公共点的对地阻值：T40：3．3V→110欧5V→150欧公共点→500欧3。
3V反向→600欧5V反向→1000欧以上笔记本电源管理芯片MAX1632的检查与维修3．3V/5V没有输出↓测22脚的主供电→NO测隔离保护电路：F、D、C、MOS↓OK测23脚总控制信号→NO 测待机电路输出→NO 查待机电路（OK查中间元件是否损坏）↓OK测21脚有无5V线性电压输出→NO芯片坏↓OK笔记本电源管理芯片MAX1632的检查与维修测18、25脚有无5V→NO 中间元件断路↓OK测9脚有无2。
5V基准电压→NO 芯片坏↓OK测7、28脚有无3。
3V或5V的控制信号输入→NO 测开机电路有无输出→OK 中间元件坏（NO 查开机电路）↓OK测16、27脚有无5V输出→NO 芯片坏↓OK测19、24脚有无5V输出→NO 上管坏↓OK下管坏6、常见故障：①、系统主供电单元不正常：引起不待机、不上电、不开机、死机、掉电、蓝屏②、3．3V/5V同时无输出：一般为主供电、芯片坏、总控制信号、电流保护；③、3．3V有输出、5V无输出：芯片坏以及5V的单元控制信号没有，或者外部元件不正常，以及保护；④、3．3V无输出、5V有输出：同上⑤、3．3V/5V开机后电压降低直到为0：升压电容坏。
笔记本芯片型号归类
电源IC：①主电源IC：MAX1631、MAX1632、MAX1999、MAX8734、LTC3728②分组供电源IC：MAX1845、MAX1715、SC1486、SC1485③CPU核心供电电源IC：MAX1718、MAX1987MAX8770、MAX8771、ADP3205+3415④电池充电电源IC：ADP3806、MAX1645、MAX8724、MAX16472、电源管理IC：PMH4H83、网卡芯片：intel、RTL、BROADCOM、3com、LSI网络变压器：MIDCOM7219-35IP地址默认器：93C464、PC卡芯片：PCIBUS、MICRO、RICOH、ene、SN、TOSHIAB(只在东芝板上才有)PC卡槽电源控制IC〔PC卡供电芯片〕：TPS2206、TPS2216、TPS2214、MIC2562、MIC2563、PU22115、声卡：AD、ALC、AC97、ESS功放：BA、AN、APA、TPA、MAX6、Super I/O〔超级I/O〕：PC87392、PC97338、PC87394、LPC47N227串口芯片：MAX3243、MA32437、触摸板信号接收IC：P15C、3257Q8、缓冲芯片：P15C、16862CB9、VGA行场转换IC10、时钟IC：ICS、CY、IMI11、BIOS：SST、MX、Intel、AMD、ATM、Winbond12、系统管理总线开关IC：LC25313、密码芯片〔码片〕：24RF08、24C××、93C××14、平安芯片：ATMEL、AT97SC320115、温控IC：MAX198916、视屏解码芯片：CH7011、SIS302LV、Intel82807〔集显才有〕〔出现视屏解码芯片，对应的是14.318MHZ晶振〕17、VGA接口芯片：CMD18、IDE转换I C：88SA8040〔和网卡芯片相似，注意区分〕19、USB接口芯片：NEC、D7202120、USB口电源控制IC〔USB供电〕：MAX890、MAX893、MAX8220、MAX202121、1394接口芯片：TSB41、TSB43、VT6306、VT6307〔可能集成在PC芯片里,PC卡本身不需晶振，如PC旁有晶振，那么晶振是为内部集成的1394工作〕电源IC:MAX1631、MAX1632、MAX1634、MAX1901、MAX1902、MAX1904、MAX1999、MAX8734、SC1403、SC1404、SB3052、SB3053、ISL6235、LTC1628、LTC3728、PS51020、PS5120、PS51120〔MAX782、785、786在P2里〕CPU核心供电电路：1、电源IC:MAX1711、MAX1712、MAX1717、MAX1718、MAX1907、MAX1987、MAX8770、MAX8771、ISL6223、ISL6262、ISL6220、SC1474、SC1476、SC451、ADP3410、ADP3203、ADP3205+3415、ADP3207 I/O〔EC〕芯片：管理触发和内置键盘、鼠标PC97551、PC87570、PC87541、PC87551、PC87591、M38857、M38867、H8/XXX(X表示数字)、SMSC、KBC1122、KBC1070、KB9251926、KB3910、KB3920、LPC47N250、LPC47N350、Winbond、W83L950D、ITE 8510、8512(内置USB,接蓝牙) I/O和Super I/O集成：LPC47N254、LPC47N354、FDC37N972、LPC47N252Super I/O：LPC47N217、LPC47N227、LPC47N207、W83L517DW83L518D、PC87391、PC87392、PC97338、PC87393、PC87394(南桥是Ali1535+,那么Super I/O集成在南桥里)、充电电源IC:ADP3806、MAX1772、MAX8724、MAX8725、MA745、MAX1647、MAX1648、TL594、bq24721、Bq24103、MAX1908常用温控IC：LM75、MAX1617、MAX1609、MAX1989、MAX1618、MAX6657、MAX6659驱动板的了解1、品牌：乐华、鼎科、凯旋2、型号：板型号/主芯片型号乐华：2025、2023、2021〔主芯片型号〕鼎科：2621〔万能驱动板，可点60%〕3、品牌机：①电源板高压板做在一起，通过几根线与驱动板相连②高压板和驱动板独立，外加适配器 4、驱动板的结构：1、跳线①2、按键板接口3、跳线②4、屏线接口5、主芯片6、VGA 线接口7、高压板线接口8、升级头接口9、DC 头接口1、跳线①：屏供电跳线，3.3V 或5V 切换，17寸以上，跳为5V ，2、按键板接口：按键板：驱动板：改按键板：根据外壳上的定义将按键板上的按键对应连接到驱动主IC 1 4 5 7 8 9 6 3 2 ON/OFF AUTO menu ＋－ 菜单 RGNC AUTO ＋ G ON/OFFmenu － GND R板上3、跳线②，点屏方案： 1-2 3-4 5-6 7-8 800×600 1LVDS 6bit × √ √ × 1024×768 1LVDS 6bit × × √ × 1024×768 1LVDS 8bit × √ × × 1024×768 2LVDS 6bit √ √ √ ×4、屏线接口：LVDS ，30脚〔注意插线要插对，板上第1脚会有△标识〕屏线：①LVDS ：a.14脚→DF14、DF19 →F1X②TTL 〔41pin 〕 改屏线：①找出屏上的供电②找出地线③连接色差信号线、时钟线5、主芯片6、VGA 线接口7、高压板线接口〔改高压板，将供电和地线连好后，试出控制线，亮度线不接。
笔记本电路图及维修方法
笔记本CPU供电芯片MAX1718及周边电路图笔记本系统供电芯片MAX1631及周边电路图笔记本南桥控制信号电压时序图IBM错误代码解释以及解决方法159：硬盘密码与SuperVisor密码不相同--设置硬盘密码与SuperVisor密码相同161：电池失效--检测备用电池，系统主板。
163：时间和日期未设置--设置时间和日期。
173：设备数据丢失--在屏幕上选择OK，然后设置时间和日期。
174：设置错误-先进行检测安装的设备列表，再改变FRU部件，设备配置，硬盘驱动器，系统主板。
183：提示输入SuperVisor密码时输入错误--输入正确的SuperVisor密码184：开机密码检验错--进入BIOS设置中重置开机密码185：非法的启动顺序--进入BIOS设置中重置启动顺序186：系统主板1701: 硬盘控制器失败1780, 1790: 硬盘0出错1781, 1791: 硬盘1出错硬盘驱动器，系统主板0175：CRC1错, 停止了POST任务. EEPROM 校验错。
系统主板0188：非法的RFID 连续信息区域或CRC2错。
EEPROM校验错。
系统主板0189：非法的RFID 连续信息区域。
EEPROM校验错系统主板0193：RF天线被移除，输入supervisor (超级)密码0200：硬盘错，该硬盘非工作中--安装该硬盘(拆卸)，在BIOS设置工具中恢复缺省设置。
硬盘驱动器，系统主板。
021x：键盘错-运行交互式的键盘和辅助输入设备的测试。
0220：监视器类型错误，监视器类型与CMOS定义的不匹配--在BIOS设置工具中恢复缺省设置。
0230：映射内存错，映射内存在offset nnnn出错。
系统主板0231：系统内存错，系统内存在offset nnnn出错。
内存，系统主板0232：扩展内存错，扩展内存在offset nnnn出错。
内存，系统主板0250：系统电池错，系统电池损坏--更换备用电池，运行IBM BIOS设置工具重置日期和时间。
笔记本电脑供电电路故障的诊断方法
笔记本电脑供电电路故障的诊断方法笔记本电脑的主板供电电路是笔记本电脑不可或缺的一部分，其出现问题通常会导致不能开机、自动重启以与死机等种种故障现象的产生。
学习笔记本电脑主板供电电路故障的诊断与排除，首先应掌握其基本工作原理，其次要对主板供电电路出现问题后导致的常见故障现象进行了解，最后要不断总结和学习主板供电电路的检修经验和方法。
1 笔记本电脑主板供电电路基本知识笔记本电脑主板的供电方式有两种，一种是笔记本电脑采用的专用可充电电池供电，另一种是能够将220V市电转换为十几伏或二十几伏供电的电源适配器供电。
笔记本电脑的专用可充电池提供的供电电压通常要低于电源适配器的输入供电电压。
无论是笔记本电脑的专用可充电电池还是电源适配器，其输入笔记本电脑主板上的供电并不能被所有芯片、电路以与硬件设备等直接采用，这是因为笔记本电脑主板上的各部分功能模块和硬件设备对电流和电压的要求不同，其必须经过相应的供电转换后才能被采用。
所以，笔记本电脑主板上的各种供电转换电路，成为了笔记本电脑不可或缺的一部分。
同时，笔记本电脑的主板供电电路出现问题后，就会导致不能开机、自动重启以与死机等种种故障现象的产生。
学习笔记本电脑主板供电电路故障的诊断与排除方法，必须首先掌握其工作原理和常见故障现象，这样才能够在笔记本电脑的检修过程中做到故障分析合理、故障排除迅速且准确。
1.1笔记本电脑主板供电机制笔记本电脑主板上的供电转换电路主要采用开关稳压电源和线性稳压电源两种。
开关稳压电源是笔记本电脑主板中应用最为广泛的一种供电转换电路。
笔记本电脑主板上的系统供电电路、CPU供电电路、芯片组供电电路以与存和显卡供电电路中，都广泛采用了开关稳压电源。
开关稳压电源利用现代电子技术，通过电源控制芯片发送控制信号控制电子开关器件（如场效应管）的“导通”和“截止”，对输入供电进行脉冲调制，从而实现供电转换以与自动稳压和输出可调电压的功能。
笔记本电脑主板上应用的开关稳压电源电路通常由电源控制芯片、场效应管、滤波电容器、储能电感器以与电阻器等电子元器件组成。
笔记本常用供电芯片大全 笔记本维修思路
笔记本维修思路一、不开机，不加电、灯不亮、1、无3V5V：后级 MAX1845短路、H8蕊片虚焊、电容问题、TB6807AF2、待机0.7：3V5V管坏3、南桥4、能待机：刷BIOS5、电源适配器插入口脱焊6、直接给ADP3205加焊7、受过潮.有一片一片的地方都涨了霉、DC IN的保险给挂8、sony无3V：把Bios电池拨下，短路两个引脚1-3秒9、单插适配器不开机，用电池可以开机：电源适配器插入口脱焊10、sonynotbook 公共点电容短路。
11、bios空焊引起不触发。
11、电源、电源接口、保险、短路、断路、电容、场管、电阻、 BIOS、电池芯片、放电、系统电源芯片、CPU供电芯片、充电芯片、开机芯片、I/O、线性稳压块、南桥、北桥、门电路、其它地方短。
二、能开机，灯亮不显示1、外接有显示：屏接口到屏问题屏有背光但无显示,显卡问题2、外接无显示a、外部MOS管异常b、电源芯片MAX1845损坏。
c、北桥短路d、T40的通病了,显卡出问题了.E、从0.75到0.6A：1.8V/2.5V电压的供电芯片虚焊。
F、硬盘，电源等指示灯均正常指示，Bios资料有问题G、触发后电流只有0.36A：南桥短路、电源管理IC、H、诊断卡跑4A：显卡空焊,重作显卡后OKF、跑2E内存：Bios资料有问题、DELL D800，D600，很有可能是南桥不良而引起的3、报警：内存及槽、显卡三、白屏、花屏：屏线接口、屏线、屏、显卡四、串口不能用：串口蕊片max3243五、屏幕暗1、高压板2、灯管六、掉电、死机。
1、CPU风扇2、CPU未装好3、CPU电源蕊片、系统电源蕊片ADP3410、ADP34214、充电IC TB68085、进系统掉电：系统、北桥、南桥、内存、CPU6、散热不好7、0.01A，触发后上电到0.4A后马上掉电：拖内存槽的锡后，故障排除8、开机后不规则死机：更换南桥后OK9、联想E200l开机，出现图标后死机。
1632工作原理
1632工作原理笔记本电脑系统供电单元电路系统供电芯片型号有：一、美信产的用的最多的两个芯片MAX1632、MAX1635可以互换，它们的工作原理一样。
主要产生出3.3V 、5V 、12V电压。
二、MAX1631、MAX1634、MAX1904这三种芯片的工作原理与MAX1632 MAX1635差不多，但不能与MAX1632 MAX1635芯片互换。
说明：1、MAX1631、MAX1634、MAX1904互相可以代换。
2、MAX1631、1634、1904没有12V输出，这一点与MAX1632、1635不一样，如果MAX1631、1634、1904的板子上需要12V的话，一般是在5V输出的后级，电路中设计一个升压电路。
（参考升压电路一节）3、MAX1632、1635芯片上的12#、3#的反馈信号脚没有使用，但MAX1631、1634、1904还使用了这个反馈角。
4、4#、5#的定义与MAX1632、1635不一样。
三、MAX785 MAX786用于东芝的笔记本电脑PⅡ PⅢ较多。
四、LTC1628用于索尼、康柏的笔记本较多。
五、系统供电电路维修方法与经验小结：1、23#有总控制SHDN时?9#2.5V不正常或9#为0V时? 芯片坏或者18#、25#5V供激放供电没有查D1与D22、7# 28#应有5V高电平控制信号，有时为NQ送来，有时与21#相连，由21#5V电压作为控制信号用，还有的由键盘芯片送来。
注：7#与28#加上一个5V的控制信号，电路应该有正常3.3V或5V电压输出，如果还没有，一般是芯片损坏。
3、先不加电测对地阻值，首先测高端管是否击穿，供电负载是否击穿，如果是OΩ表明击穿短路了，如果有正常的几百欧阻值，但一加电就短路，表明是稳压二极管已经保护了，这是高端还管击穿的结果。
4、电源控制器芯片本身损坏的故障现象：①供电和控制都正常，但没有输出。
②待机状态下总供电正常，但一按开机键总供电瞬间短路。

- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、美信产的用的最多的两个芯片MAX1632、MAX1635可以互换，它们的工作原理一样。
主要产生出3.3V 、5V 、12V电压。
二、 MAX1631、MAX1634、MAX1904这三种芯片的工作原理与MAX1632 MAX1635差不多，但不能与MAX1632 MAX1635芯片互换。
说明：1、MAX1631、MAX1634、MAX1904互相可以代换。
2、MAX1631、1634、1904没有12V输出，这一点与MAX1632、1635不一样，如果MAX1631、1634、1904的板子上需要12V的话，一般是在5V输出的后级，电路中设计一个升压电路。
（参考升压电路一节）3、MAX1632、1635芯片上的12#、 3#的反馈信号脚没有使用，但MAX1631、1634、1904还使用了这个反馈角。
4、4#、5#的定义与MAX1632、1635不一样。
三、MAX785 MAX786用于东芝的笔记本电脑PⅡ PⅢ较多。
四、LTC1628用于索尼、康柏的笔记本较多。
五、系统供电电路维修方法与经验小结：1、23#有总控制SHDN时?9#2.5V不正常或9#为0V时 ? 芯片坏或者18#、25#5V供激放供电没有查D1与D22、7# 28#应有5V高电平控制信号，有时为NQ送来，有时与21#相连，由21#5V电压作为控制信号用，还有的由键盘芯片送来。
注：7#与28#加上一个5V的控制信号，电路应该有正常3.3V或5V电压输出，如果还没有，一般是芯片损坏。
3、先不加电测对地阻值，首先测高端管是否击穿，供电负载是否击穿，如果是OΩ表明击穿短路了，如果有正常的几百欧阻值，但一加电就短路，表明是稳压二极管已经保护了，这是高端还管击穿的结果。
4、电源控制器芯片本身损坏的故障现象：①供电和控制都正常，但没有输出。
②待机状态下总供电正常，但一按开机键总供电瞬间短路。
5、除负载短路原因外，芯片任何一脚无电压输出为芯片损坏（在供电输入与控制都正常情况下）。
6、高端管被击穿时，易造成MAX1632芯片的损坏。
7、16V对地短路，查系统供电电路，一般为高端管击穿。
具体情况有如下两种：A：高端管对地数值几百欧?高端管击穿或芯片损坏（与低端管并联的负载一般都是好的）。
B：高端管对地数值几十欧左右，与低端管并联的负载，同时也有被击穿的①滤波电容，②稳压二极管，③负载芯片等。
六、跑线路的方法：1．找大电感（3.3V）和变压器(5V)说明:和MAX1632 1#、2#通的为3.3V输出大电感。
和MAX1632 13#、14#通的为5V变压器。
2．找高低端场管，并确定是几点几伏的管。
说明：低端管的S极接地，该管的D极与MAX1632芯1# 、2#相通，可以确定为3.3V低端管。
该低端管的D极与高端管的S极相通, 可以确定为3.3V高端管。
D极与13#、14#相连的低端管为5V低端管。
3．判断10欧限流电阻好坏。
说明：高端管的D极和MAX1632芯片22脚划，响则10欧好的，不响则10欧开路。
4．找18# 25#的隔离二极管。
5．找5#的整流二极管（20V电压输入，不可不查滤波电容）。
6．找4# 12V的去向（到PC卡供电芯片）。
7．找两个取样电阻。
七、跑线路--16V适配器输入至MAX1632 22#总供电输入。
1、MAX1632 22#总供电与高端管D极相连，确定高端管为跑线路终点。
2、适配器输入通过划?电感?到高端管D极：通?证明直接相连。
不通?说明中间经过较大电阻或八脚开关（经八脚开关较多）?划八脚开关D极通（适配器通过电感到D极）。
则为隔离八脚开关?S极通向终点D极（即高端管D极）。
八、故障分析：1、供电：开路性故障，检测保护隔离电路。
短路性故障：电压法：用可调电源输出相应电压直接加到输出端。
电阻法：对地测量某一点阻值。
2、16V对地短路：钽滤波电容击穿。
高端的场效应管击穿。
3、3.3V、5V对地短路：（1）滤波电容击穿（一个个拆）。
（2）稳压二极管击穿。
（3）负载元件击穿。
九、比较典型的一种供电方式（MAX1632芯片）理论：22#为保护隔离电路送来的总供电端16V输入，23#为总控制脚，当装上电池电脑没有开机时，22#就有电压输入，D1是一个5.7V的稳压管，22#的16V电压可以通过5.7V的稳压二极管,经两个串联电阻降压后,给23#提供一个10V的电压,使MAX1632芯片工作,使21#输出5V电压,一路经隔离二极管送入18#与25#为芯片内部激放供电，另一路被送到第7#，5V给7#提供分控制信号，使5V稳压电路工作，这样12V电压也有了，因此，一加电源不按开机键12V就产生了。
由此4#在没有开机前就有12V输出，但这时还不能让它送给PC驱动供电芯片；所以用Q1、Q2来控制。
Q1是P沟道管，12V先送给Q1的S极，如果Q1的G极为低电平的话，S极与D极就导通了；为了不让其导通，在S极与G极间加一个10K的大电阻，此时G极也是12V高电平了，管子也就不导通了；再用一个N沟道管Q2来控制Q1的导通，当按下开机键后，给Q2的G极一个5V电压，使Q2的D极的12V电压对地通了，成为OV。
即Q1的G极成为OV、Q1导通，这时S极与D极导通，12V电压送给PC卡供电芯片，103上的压降不影响12V。
十、CPU供电单元电路（一）、 CPU供电芯片的型号有：MAX1718（此芯片就在CPU插槽附近），MAX1715，MAX1897，MAX1714（给外核供电），MAX1845，MAX1710（给内核供电），MAX1711，MAX1712，MAX1736，LTC1709，LTC1474，SC1474（单独使用），ADP3421，ADP3410，ADP3205。
注：MAX1711，1710，1712可以互相代换，原理一样。
（二）、CPU内核供电芯片的工作原理：从保护隔离电路送来的16V总供电送入到MAX1710的1#总供电输入端输入，同时16 V还给高端管Q1的D极提供供电。
当MAX1632系统供电电路工作后，产生出5V供电，将提供给MAX1710的15# 、22#和7#，（其中15#为芯片内部低端激放供电，7#为内部反馈电路供电输入。
当16V与5V供电正常后，13#将有保护直流5V输出当2#有总控制信号时，该电路开始工作，输出正常的CPU供电电压，9#有2V的基准电压输出，12#有电源好信号输出。
注：（1）此电路中芯片本身易坏。
（2）16V主供电下降几伏，一般为电源芯片损坏，用手摸一下电源芯片是否发烫（3）16V对地短路查系统供电单元电路（参考系统供电电路维修方法），一般为系统供电电路问题，不会是CPU电路（很少坏）。
（4）这个电路维修要插入CPU，否则无供电输出。
（三）、MAX1710管脚定义如下：1．V+总供电输入。
2．SHDN总控制信号输入。
3．FB定压反馈输入。
4．FBS电流反馈输入。
5．CC外接定时电容。
6．ILIM电流门线调节。
7．VCC内3P反馈电路供电输入。
8．TON导通时间选择脚。
9．REF基准电压输出。
10．11. 14. GND接地12．PGOOD电源好信号输出。
13．DL低端驱动器脉冲输出。
15．VOD内3P低端激放供电输入。
16．OVP过压保护输出。
17—20．D3—DO CPU 电压识别引脚。
21．SKIP噪声抑制输入。
22．BST内3P高端激放供电输入。
23．LX外接电感，反馈节制输入。
24．DH高端驱动器脉冲输出。
（四）、MAX1714管脚定义（给外核供电）1、DH高端驱动器脉冲输出。
2、9、11、NC空脚。
3、SHON总控制信号输入。
4、FB电压反馈输入。
5、OUT电流检测反馈输入。
6、ILIM电流门限调节。
7、REF基准电压输出。
8、12、AGND接地。
10、PG电源好信号。
13、DL低端驱动器脉冲输出。
14、VDD内3P低端激放供电输入。
15、VCC内3P反馈电路供电输入。
16、TON导通时间选择引脚。
17、V+主供电输入。
18、SKIP脉冲跳变控制输入。
19、BST内部高端激放供电输入。
20、LX外接电感，反馈节制输入。
注：1、MAX1714芯片分为A型B型两种电路芯片，工作原理一样，只是管脚数不一样，A型为20#，B型为16#。
2、这个芯片组成的电路是各机用的较多的。
（五）、工作原理：16V的供电通过保险加到MAX1714的总供电输入端17#输入，同时供给高端管Q1的D极。
来自系统供电电路的5V分别送入MAX1714芯片的19#BST，14#VDD，通过一个20欧电阻送入到VCC15#，（BST高端激放，VDD低端激放，VCC内部反馈电路供电输入）。
当16V与15V正常后，DL13#将有保护直流5V输出，当SHDN（这个信号常有或瞬间才有），控制信号到来时，整个电路应有正常的2.5V输出，供给CPU外核，REF有2V的基准电压输出，PG有5V的电源好信号输出给CPU。
故障一例：查系统供电单元电路16V正常，工作条件基本正常，无SHDN信号，查键盘芯片工作条件正常，开关处无5V高电平，查2951烧毁（2951为线性稳压块，详见B册Winook-1200型方正COB-33型笔记本开机示意图）换后5V输出正常，但开关处仍无5V，查保险烧毁，换之仍烧，换稳压二极管后正常。
注：参考东芝1718，1877（Ⅱ51页）CPU主供电。
十、IBM X-240型笔记本开机电路：（一）、开机电路工作原理：插上适配器后，来自保护隔离电路的16V电压从A端进入，一路经PR56的104（100K）电阻送到场效应管PQ12和PQ15的G极（栅极），一路向下送到受控线性稳压块PV6的输入端，PV6的控制脚是ON脚，只要这一脚有高电平，PV6就会导通（16V电压这时经电阻104，224和二极管给ON脚一个高电平，大约16V）这时PV6导通，从OUT脚输出5V电压给场效应管PQ15的S极。
PQ15是N沟道场效应管，由于该管的G脚已经有16V高电平，所以PQ15管S极的5V可以通过该管从D极输出送到PC87570的161、93、23脚，作为待机用。
另外，保护隔离电路来的16V又有一路经B端输入，经过一个5.2V 的稳压二极管后，大约有10V电压通过，经过两个电阻分压，又经过一个二极管，形成一个3.4V左右的电压送到87570的64脚，作为待机作，另一路这个3.4V又送到场管PQ10的S极。
当加电,不按开机键时场效应管PQ10的D极有5V电压，这是一个P沟道场管，它的G极由一个电阻接到5V上,将这个管子截止，当按下开机键时将PQ10的栅极G对地短路,该管导通,5V从D极流向S极送到8757的64#，该IC工作，从103脚送出高电平信号给系统供电芯片1631的7#和28#，控制1631启动工作输出3.3V和5V的主供电，5VCPU主供电送给场管PQ12的D极。
