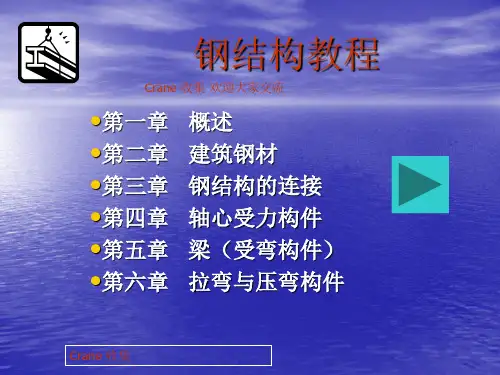

钢结构经典教程
钢结构因自重轻、质地均匀，具有较好的延性，因而抗震及抗动力荷载性能好。
具有一定的耐热性
温度在250℃以内，钢的性质变化很小，温度达到300℃以上，强度逐渐下降，达到450～650℃时，强度降为零。因此，钢结构可用于温度不高于250℃的场合。在自身有特殊防火要求的建筑中，钢结构必须用耐火材料予以维护。当防火设计不当或者当防火层处于破坏的状况下，有可能将产生灾难性的后果。
159m 高的启东广播电视塔位于江苏启东新落成的广电广场
购物中心
第二节 钢结构的设计原理与方法
结构设计首层规范《建筑结构可靠度设计统一标准》（GB50068）规定：结构的可靠度应采用以概率论为基础的极限状态设计方法分析确定。 钢结构和其他建筑结构一样，遵循“统一标准”要求，采用的也是以概率论为基础，用分项系数表达的极限状态设计方法。
二、钢结构的应用
钢结构通常用于高层、大跨度、体型复杂、荷载或吊车起重量大、有较大振动、高温车间、密封性要求高、要求能活动或经常装拆的结构。直观的说：大厦、体育馆、歌剧院、大桥、电视塔、仓棚、工厂、住宅和临时建筑等。这是和钢结构自身的特点相一致的。
钢结构的应用
1、重型结构及大跨度建筑结构； 2、多层、高层及超高层建筑结构； 3、轻钢结构； 4、塔桅等高耸结构； 5、钢－混凝土组合结构。
高层钢结构
（1）一般50层以上建筑均用钢结构 （2）自重轻、抗震性能好，基础处理方便 （3）柱用焊接方管（圆角）、H型钢或组合柱 （4）梁用H型钢，上下翼缘用对接焊，腹板用高强螺栓作抗剪连接，柱与梁翼缘对应处有加强板
高层钢结构
（5）楼板用压型钢板加钢筋网加细石砼构成组合板，板与梁连接用销钉 （6）外墙用玻璃或铝幕墙 （7）基础用桩基加箱基，箱基作停车场 （8）防火要求非常严格
钢结构钢结构快速入门教材第一、二章
第一章概论第一节钢结构的特点和应用钢结构的特点：钢结构构件较小，质量较轻，便于运输和安装，便于装拆、扩建。
适用于跨度大、高度高，承载重的结构。
1.钢材的材质均匀，质量稳定，可靠度高；2.钢材的强度高，塑性和韧性好，抗冲击和抗振动能力强；3.钢结构工业化程度高，工厂制造，工地安装，加工精度高，制造周期短，生产效率高，建造速度快；4.钢结构抗震性能好；5.耐腐蚀和耐火性差。
第二节钢结构的应用范围一、大跨度结构：体育场、馆、会展中心、会堂、剧场、飞机库、机车库等。
二、高层建筑：纽约的西尔斯大厦共110层，总高443m；深圳的地王商业大厦总高368m；上海金茂大厦共88层，总高420.5m。
三、工业建筑设有大吨位吊车，炼钢车间，船体车间，水压机车间。
四、轻钢结构后面重点讲解。
五、高耸结构(塔桅结构)高压输电塔，微波站，雷达站，火箭发射塔，海洋石油平台。
随着现代建筑技术发展，塔桅结构由单一功能向多功能方向发展，如加拿大多伦多的电视塔为全钢结构，我国黑龙江省336m高的全钢结构多功能电视塔。
六、活动式结构水工钢闸门，升船机，三峡的升船机120×18×3.5m，最大提升高度113m，重11800T。
七、可拆卸或移动的结构钢栈桥、移动式平台，发挥钢结构重量轻，便于运输和安装的优点。
加拿大已建成120多万吨，可容纳5000多人的海上采油平台。
八、高压容器和大直径管道三峡水利枢纽工程中的发电机组压力钢管内径达12.4m，钢管壁厚60mm。
九、抗震要求高的结构十、特种结构钢烟囱、钢水塔，纪念性建筑（北京的中华世纪坛）城市大型雕塑（南海大佛）。
第三节现代建筑钢材的发展一、高强度钢材随着人们对结构性能要求的提高，研制和应用高强度钢材、优质钢和各种低合金钢，如Q345（16锰钢）、Q390（15锰钒钢）、Q420（15锰钒氮钢），有些西方国家已把钢材的屈服强度为700～800Mpa或更高强度的低合金钢列入设计规范。
钢结构工程基础知识-PPT
为600～8000C。
共63页 第16页
1.3 构件加工
⑵ 机械矫正
是通过专用矫正机使用权弯曲的钢材在外力作用下产生过量的 塑性变形，以达到平直的目的。
拉伸机矫正：用于薄板扭曲、型钢扭曲、钢管、带钢、线材等 的矫正。
压力机矫正：用于板材、钢管和型钢的矫正。 多辊矫正机：用于型材、板材等的矫正。
液压矫正机
1.3 构件加工
液压板料折弯机
数控三维钻孔机
共63页 第14页
1.3 构件加工
1.3.3 构件矫正
钢材在存放、运输、吊运和加工成型过程中会变形,必须对不符 合技术标准的钢材、构件进行矫正。钢结构的矫正，是通过外力或 加热作用迫使钢材反变形，使钢材或构件达到技术标准要求的平直 或几何形状。
矫正的方法：火焰矫正(亦称热矫正)、机械矫正和手 工矫正(亦称冷矫正) 。
焊条直径——根据焊件厚度、接头形式、焊缝位置 和焊接层次来选择。
焊接电流——根据焊条的类型、直径、焊件的厚度、 接头形式、焊缝空间位置等因素来考虑。其中焊条直径和 焊缝空间位置最为关键。
电弧电压——根据电源特性，由焊接电流决定相应 的电弧电压。此外电弧电压还与电弧长有关。
共63页 第25页
2.1 钢结构构件焊接
钢材表面有锈蚀、麻点或划痕等缺陷时，其深度不得大于该钢材厚 度允许偏差值的1/2，且锈蚀等级应在C级及C级以上。
⑶ 允许偏差抽查：钢板抽查厚度，型钢抽查规格尺寸，每
一品种、规格各抽查5处。
⑷ 抽样复验：国外进口钢材、钢材混批、板厚≥40mm且有
Z向性能要求的厚板、结构安全等级为一级大跨度结构中主要受力 构件采用的钢材、设计有复验要求的钢材、对质量有疑义的钢材应 进行抽样复验。
钢结构入门基础知识
★钢结构图※钢结构由型钢连接而成的结构物，例如：钢梁、钢屋架、钢塔架、钢脚手架等。
※钢结构图用来表示钢结构的图样。
※型钢型钢是由钢厂按照标准规格轧制而成的钢材，其断面形状如尺寸是定型的，例如：角钢、工字钢、槽钢等.★型钢的代号及标注★钢结构中型钢的连接方法※焊接※铆接※螺栓连接一、焊接将被连接的型钢在连接部位加热使其和焊条熔化，凝结后成为不可分割的整体。
1、焊缝类型及其符号※坡口焊缝※贴角焊缝※塞焊缝★焊缝的图形符号和辅助符号2、焊缝的标注在钢结构图中,必须把焊缝的位置、形式、尺寸和辅助要求标准清楚.★焊缝的标注方法★焊缝不连续时的画法及标注当焊缝分布不连续时，可见焊缝宜在焊缝处加中实线，不可见焊缝加细栅线二、铆接用铆钉将两块或两块以上的钢板连接在一起★铆接分类※工厂连接※现场连接★铆钉类型三、螺栓连接※焊接和铆接都是不可拆卸的连接，螺栓连接是可拆卸的连接※连接方法★螺栓、孔、电焊铆钉图例钢梁结构图概述钢梁常用于大、中跨度桥梁中钢梁的种类※钢板梁※钢桁梁★下承式简支栓焊梁★钢梁结构图的内容※设计轮廓图※节点图※杆件图※零件图★设计轮廓图★节点图★节点构造图★拼接板、填板的拼装★立体图★节点板详图★杆件图★零件图钢屋架结构图概述※钢屋架※钢屋架结构图屋架简图、屋架详图（包括节点图）、杆件详图、连接板详图。
★屋架简图※屋架简图又称屋架示意图、屋架杆件几何尺寸简图。
※比例：1:100、1：200※单线条表示，杆件长度直接注在单线条旁边。
★屋架详图※图样：立面图,上弦实形辅助投影,剖面断面图.※比例：两种比例：杆件轴线采用较小比例（1：20，1：15)节点板、杆件、断面采用较大比例（1：10，1：5)※图线：可见轮廓线-—中实线不可见轮廓线-—中虚线★杆件拼接★支座节点图★屋脊节点图。
钢结构学习入门
1、建筑体系1-1、门式刚架体系 1-1-1、基本构件图1-1-2、说明力学原理门式刚架结构以柱、梁组成的横向刚架为主受力结构，刚架为平面受力体系。
为保证纵向稳定， 设置柱间支撑和屋面支撑。
刚架刚架柱和梁均采用截面H 型钢制作，各种荷载通过柱和梁传给基础。
支撑、系杆刚性支撑采用热轧型钢制作，一般为角钢。
柔性支撑为圆钢。
系杆为受压圆钢管， 与支撑组成受力封闭体系。
屋面檩条、墙梁一般为C 型钢、Z 型钢。
承受屋面板和墙面板上传递来的力，并将该力传递给柱和梁。
钢结构入门1-1-3、门式刚架的基本形式a.典型门式刚架刑架跨度b.带吊车的门式刚架c.带局部二层的门式刚架* m* /a.柱脚节点钱接柱脚刚接柱脚一刚接柱脚二"b. 梁、柱节点s-柱头节点二梁间连接节点7柱头节点一吊车梁牛腿节点■局部二层节点参照多层框架体系1-1-5、刚架衍生形式抗风柱连接节点(:•连跨多屋脊-吐连跨单屋脊”£•单坡连跨'■吊车和局部二层可在衍生形式刚架中布置。
■山墙刚架其本质也是多连跨刚架，不过中间柱与刚架柱比截面旋转了90度。
1- 2、多层框架体系1-2-1、框架图示1 °1 ------- --- -------------- —三刁F7 i—-—— -——-_1—r° 1% ■彳J——---•——顶层框架柱t ——■—-—-厂wwm5\ ---- J 骂j屋而框架滦9 1\ i「E■]E 儿单坡单一跨b・山墙刚架,1-2-2、说明力学模型a. 纯刚接框架：纵横两个方向均采用刚接的框架。
b. 刚接-支撑框架：横向采用刚接，纵向采用铰接，并在纵向设置支撑，以传递水平力。
c. 支撑式框架：纵横向均采用铰接，两向均设置支撑传递水平力。
d. 有时为保证足够的刚度，在刚接框架中亦设置支撑。
框架柱框架柱可采用H型截面、箱形截面、十字形截面、圆管形截面等。
所有上部结构的力都通过框架柱传递给基础。
钢结构基础知识教程PPT课件
1、重型结构及大跨度建筑结构； 2、多层、高层及超高层建筑结构； 3、轻钢结构； 4、塔桅等高耸结构； 5、钢－混凝土组合结构。
3
第二节 钢结构的设计原理与方法
结构设计首层规范《建筑结构可靠度设计统一标准》 （GB50068）规定：结构的可靠度应采用以概率论为 基础的极限状态设计方法分析确定。
4
第三节 钢结构的发展
我国是最早应用钢结构的国家，但是历史的原因致使 现代建筑钢结构的应用及发展与发达国家相比，已有 相当大的差距，最大的差距在于建筑钢结构。
97年新发布的《中国建筑技术政策》中强调要重点发 展建筑钢结构，国家相关部门也多次发布文件，要求 扩大钢结构住宅的市场占有率。
96年我国钢产量已开始超亿吨，居世界首位，为钢结 构发展奠定物质基础，对钢材的使用已由“节约使用” 变为“合理用钢”、“加大建筑用钢”。
的气孔、裂纹、疏松等缺陷焊合，使金属晶体组织密 实，晶粒细化，消除纤维组织缺陷，使钢材的力学性 能提高。
3、冷作硬化与时效硬化
• 由于某种因素的影响而使钢材强度提高，塑性、韧性 下降，增加脆性的现象称之为硬化现象。
• 冷加工时（常温进行弯折、冲孔剪切等），钢材发生 塑性变形从而使钢材变硬的现象称之为冷作硬化。
当今我国建筑业中发展最快的就是钢结构，最缺的人 才也是钢结构专业，发展钢结构以带动其它相关产业 的发展，已成为建筑业发展的重要任务。
5
第二章 建筑钢材
第一节 建筑结构用钢的基本要求 第二节 钢材的主要机械性能 第三节 影响钢材性能的主要因素 第四节 建筑结构用钢的种类及选择
6
第一节 建筑结构用钢的基本要求
• 钢材中的C、N，随着时间的增长和温度的变化，而形 成碳化物和氮化物，使钢材变脆的“老化”现象称之 为时效硬化。
钢结构入门基础知识
★钢结构图※钢结构由型钢连接而成的结构物,例如：钢梁、钢屋架、钢塔架、钢脚手架等。
※钢结构图用来表示钢结构的图样。
※型钢型钢是由钢厂按照标准规格轧制而成的钢材，其断面形状如尺寸是定型的，例如:角钢、工字钢、槽钢等。
★型钢的代号及标注★钢结构中型钢的连接方法※焊接※铆接※螺栓连接一、焊接将被连接的型钢在连接部位加热使其和焊条熔化，凝结后成为不可分割的整体。
1、焊缝类型及其符号※坡口焊缝※贴角焊缝※塞焊缝★焊缝的图形符号和辅助符号2、焊缝的标注在钢结构图中，必须把焊缝的位置、形式、尺寸和辅助要求标准清楚。
★焊缝的标注方法★焊缝不连续时的画法及标注当焊缝分布不连续时，可见焊缝宜在焊缝处加中实线,不可见焊缝加细栅线二、铆接用铆钉将两块或两块以上的钢板连接在一起★铆接分类※工厂连接※现场连接★铆钉类型三、螺栓连接※焊接和铆接都是不可拆卸的连接，螺栓连接是可拆卸的连接※连接方法★螺栓、孔、电焊铆钉图例钢梁结构图概述钢梁常用于大、中跨度桥梁中钢梁的种类※钢板梁※钢桁梁★下承式简支栓焊梁★钢梁结构图的内容※设计轮廓图※节点图※杆件图※零件图★设计轮廓图★节点图★节点构造图★拼接板、填板的拼装★立体图★节点板详图★杆件图★零件图钢屋架结构图概述※钢屋架※钢屋架结构图屋架简图、屋架详图(包括节点图)、杆件详图、连接板详图。
★屋架简图※屋架简图又称屋架示意图、屋架杆件几何尺寸简图。
※比例：1:100、1：200※单线条表示，杆件长度直接注在单线条旁边。
★屋架详图※图样：立面图，上弦实形辅助投影，剖面断面图.※比例：两种比例：杆件轴线采用较小比例(1：20，1:15）节点板、杆件、断面采用较大比例（1:10，1：5)※图线:可见轮廓线—-中实线不可见轮廓线——中虚线★杆件拼接★支座节点图★屋脊节点图。
精编钢结构经典教程资料
Crane 收集
Crane 收集
Crane 收集
Crane 收集
Crane 收集
Crane 收集
Crane 收集
购物中心
Crane 收集
第二节 钢结构的设计原理与方法
• 结构设计首层规范《建筑结构可靠度设
计统一标准》（GB50068）规定：结 构的可靠度应采用以概率论为基础的极 限状态设计方法分析确定。
绝 版 纽 约 世 贸 中 心 双 子 塔
Crane 收集
• 撞击下的世界贸易中心
美国东部时间2001年9月11日上午8时 45分，一架起飞重量达160吨的波音767型 飞机，直接撞击纽约世界贸易中心北塔；18 分钟后，又一架起飞重量为100吨的波音 757型飞机，几乎拦腰撞击世界贸易中心南 塔。假设两架飞机的起飞重量是满负荷，再 考虑两种机型的速度是1000千米/小时，而 且以恐怖分子执意为之的心理，这个速度已 是下限，那么，在这种条件下，世界贸易中 心受到的冲量究竟有多少呢？
但是，事实上，世界贸易中心却经受住 了这等力量的撞击，因为撞击造成的动量， 并不是坍塌的决定因素。
Crane 收集
• 烈火中的世界贸易中心
撞击两塔的波音767型或757型飞机，如果机体直 径约计10米的话，也就是说，世界贸易中心北塔的 80层左右，南塔的60层左右，在飞机的质量与速度 的撞击下，应该各有三层都处于被飞机蹿通的状态。 而且767机型满挂油料是45吨，757机型为30吨， 这些油料霎时倾倒其中，可从具体数据看其惨烈之 状。
Crane 收集
第一节 钢结构的特点及应用
一、钢结构的特点
Crane 收集
强度高、重量轻
• 钢与混凝土、木材相比，虽然质量密度较
钢结构识图基础知识培训讲义（图文并茂）
钢结构识图基础知识培训讲义（图⽂并茂）钢结构识图培训讲义第⼀章识图基础⼀、投影及三视图三视图：正视图（上左）、侧视图（上右）、俯视图（下）三视图在使⽤是不⼀定完整，可能只出现其中两个。
有剖视符号的情况下，按照符号所⽰⽅向看物体，⽆剖视符号时，⼀般习惯的看图⽅向是：侧视图在正视图的右侧时，表⽰是站在正视图中物体的右侧向左看；侧视图在正视图的左侧时，表⽰是站在正视图中物体的左侧向右看；俯视图表⽰从上向下看到的正视图中的物体看图⽅向的正确⾄关重要，决定了装配⽅向的正确与否，由于详图绘制⼈员的个体差异，选择表达⽅式上会有所差异，需要在图⾯上相互印证，如有不⼀致处及时和制图⼈员沟通确认。
⼆、剖⾯符号和断⾯符号1.断⾯符号表⽰从符号处剖开看到的断⾯，不表⽰断⾯后⽅的其他东西；2.剖⾯符号表⽰从符号处剖开看到的断⾯及断⾯后⽅的其他东西；3.在钢构详图中，断⾯符号和剖⾯符号使⽤上有些随意，是因为功能上⽐较接近，着重表达的是看物体的⽅向。
看物的⽅向是从粗线朝⽂字的⽅向看。
粗线表⽰⼈的眼睛，⽂字表⽰看的朝向。
三、索引符号及节点符号1.不带剖视⽅向的索引字母a，如果节点详图不在本图中，就写对应的图纸编号，⽐如“详图-09”或“09”等。
有时也直接索引出来后直接放⼤，不⽤到节点符号，如下图：与剖(断)⾯符号类似，看物的⽅向是从粗线朝细线的⽅向看。
粗线表⽰⼈的眼睛，细线表⽰看的朝向。
四、对称符号五、焊缝符号*1. 焊缝基本符号（常⽤）：表⽰焊缝横截⾯形状的符号2. 辅助符号：表⽰焊缝表⾯形状特征的符号3.补充符号：补充说明焊缝的某些特征⽽采⽤的符号4.尾注：是对焊缝的要求进⾏备注，⼀般说明质量等级，适⽤范围、剖⼝⼯艺的具体编号等常⽤的坡⼝的形状和尺⼨可以查看《建筑钢结构焊接技术规程》（JGJ81-2002），下表是根据规程及我司习惯绘制的坡⼝节点表，可供参考：5.焊缝尺⼨的标注：说明：当⽆焊缝长度尺⼨是表⽰焊缝是通长连续的；当对接焊缝（含⾓对接组合焊缝）⽆有效深度的尺⼨标注时，表⽰全熔透。
钢结构相关基础知识
第九章 钢结构基础知识
《建筑结构基础与识图》
二、焊接连接
（一）焊接方法 钢结构常用的焊接方法是电弧焊，包括手工电弧焊、自动或半自 动电弧焊以及气体保护焊等。 手工电弧焊是钢结构中最常用的焊接方法，其设备简单，操作灵 活方便。但劳动条件差，生产效率比自动或半自动焊低，焊缝质量的 变异性大，在一定程度上取决于焊工的技术水平。
导线
第九章 钢结构基础知识
《建筑结构基础与识图》
自动焊的焊缝质量稳定，焊缝内部缺陷较少，塑性好，冲击韧性好，
适合于焊接较长的直接焊缝。半自动焊因人工操作，适用于焊曲线或任意形 状的焊缝。自动和半自动焊应采用与主体金属相适应的焊丝和焊剂，焊丝应 符合国家标准的规定，焊剂应根据焊接工艺要求确定。
第九章 钢结构基础知识
基本符号：表示焊缝的横截面形状，如用“ ”表示角焊缝,用“V”表示V 形坡口的对接焊缝； 补充符号：补充说明焊缝的某些特征，用“ “ ” 表示焊件三面带有焊缝； ”表示现场安装焊缝，用
指引线 ：一般由横线和带箭头的斜线组成，箭头指向图形相应焊缝处， 横线上方和下方用来标注基本符号和焊缝尺寸等。
第九章 钢结构基础知识
第九章 钢结构基础知识
《建筑结构基础与识图》
（a）
（b）
（c）
（d）
（e）
（f）
对接焊缝的坡口形式 （a）I形缝；（b）单边V形坡口；（c）V形坡口； （d）U形坡口；（e）K形坡口；（f）X形坡口
第九章 钢结构基础知识
《建筑结构基础与识图》
在焊件宽度或厚度有变化的连接中，为了减缓应力集中，应从板 的一侧或两侧做成坡度不大于1：2.5的斜坡如图所示，形成平缓过渡。 如板厚相差不大于4mm时，可不做斜坡。
钢结构ppt课件.ppt
二、钢结构的应用
1、重型结构及大跨度建筑结构。
二、钢结构的应用
2、多层、高层及超高层建筑结构。
二、钢结构的应用
3、塔桅等高耸结构。
二、钢结构的应用
4、钢－混凝土组合结构。
第二节 钢结构的设计方法
经济、安全、适用、耐久
颠覆 强度破坏
承载能力极 限状态 疲劳破坏
丧失稳定
极限状态设计法
变为可变体系
n
5、普通螺栓群偏心受剪承载力计算
Ni
N iF
F n
(NiTx )2
(NiF
NiTy )2
Nb v,min
NiT
T ri ri2
NiTx
T yi xi2 yi2
NiTy
T xi xi2 yi2
例题3、一厚度为12mm的钢板与H型钢柱的翼缘板（厚14mm） 通过8个C级普通螺栓连接，钢板均为Q345，螺栓直径为20mm， 孔径为21.5mm，F=200KN，e=100mm，螺栓水平间距为 120mm，竖向间距为80mm，验算螺栓强度。
3、按受力特点分：对接焊缝、角焊缝
三、高强度螺栓连接（摩擦型、承压型）
四、对接焊缝的计算
1、轴向受力的对接焊缝
N lwt
f
t
w或f
w c
2、对接焊缝承受弯矩和剪力共同作用
1、 max
Mymax Ix
ft
w或f
w c
2、
max
VSx I xt
f
w v
3、 2 3 2 1.1 ftw
第三节 角焊缝连接设计
一、角焊缝形式
侧面角焊缝 斜角焊缝
正面角焊缝
直角角焊缝
二、角焊缝截面形状
钢结构基础知识
钢结构基础知识钢结构在现代建筑工程中起着至关重要的作用，它具有高强度、轻质、耐用等特点，因此在大型建筑物或桥梁等工程中广泛应用。
本文将介绍钢结构的基础知识，包括钢的性质、钢结构构件以及常见的钢结构连接方式等内容。
一、钢的性质钢是一种由铁和碳组成的合金，其中碳元素含量小于2%。
钢的特点主要包括以下几个方面：1.高强度：相比其他材料，钢的强度更高，能够承受较大的荷载。
2.轻质：相对于混凝土等材料，钢的密度较小，从而减轻了整体建筑的自重。
3.耐腐蚀：钢具有较好的耐腐蚀性能，可以抵抗大部分外界环境的侵蚀。
4.可回收再利用：钢可以通过回收再利用的方式减少资源浪费，符合可持续发展的理念。
二、钢结构构件钢结构构件是组成钢结构的基本单元，通过连接构件形成整体框架。
常见的钢结构构件包括梁、柱、桁架等，每种构件都有其特定的形状和功能。
1.梁：梁是一种用于支撑屋顶或楼板的水平构件，承担着承载荷载的任务。
梁的截面形状多样，常见的有I型梁和H型梁等。
2.柱：柱是一种用于承受垂直荷载并将其传递到地基的垂直构件。
柱的形状通常为圆形、矩形或方形。
3.桁架：桁架是由梁与柱构成的三角形结构，用于支撑较大跨度的屋顶或桥梁。
桁架结构具有高刚性和较低的自重。
4.其他构件：除了梁、柱和桁架，钢结构中还可以存在其他构件，如连接板、瓦楞钢板等，用于完成特定的功能或满足设计要求。
三、钢结构连接方式钢结构的连接方式对于结构的稳定性和完整性至关重要。
根据连接方式的不同，可以分为焊接连接、螺栓连接和铆接连接等几种。
1.焊接连接：焊接连接是将构件通过焊接的方式固定在一起。
焊接连接具有较高的强度和刚性，广泛应用于大型和重要的钢结构工程中。
2.螺栓连接：螺栓连接是通过将构件用螺栓紧固在一起形成连接。
螺栓连接具有可拆卸的特点，便于维护和更换。
3.铆接连接：铆接连接是使用铆钉将构件连接在一起。
铆接连接可以实现构件的高强度和可靠性，适用于较大荷载和较高要求的工程。
