ABB继电器选型资料
ABB热继选型
Thermal Overload RelaysTripping Class 20N e wABBMotor Protection — generalIt is very important to choose an adequate protective device for the safety of the motor during operation and for its durability.The efficiency of protection methods varies according to the ap-plication. The overview below will help you to choose.There is no general rule and we are available to advise you for special applications and especially in the case of difficult start-ing. An economic and effective protection are thermal overload relays with protection against: > Overload> Phase failure imbalance > Phase loss Description• Available for starter construction with A Line contactors and separate panel mounting• Designed for close couple mounting – separate base mounting available for all overload relays• Full automatic function, Manual reset, Test phase or Reset can also be adjusted to function as a stop button • Remote trip and reset option available• Screwdriver guide holes, all terminal screws are available from the front • Trip indication• Ambient compensation -25 °C to +55 °C (-13 °F to +131 °F)Tripping classes of the thermal overload relays Standard tripping classes are 10 A, 10, 20, 30. The tripping class indicates according to IEC 60947-4-1 the maximum tripping time in seconds under specified conditions of test at 7.2 times the setting current and specifics tripping and non trip-ping times for 1.5 and 7.2 times the setting current.Construction and function • GeneralThermal O/L relays and their accessories meet UL, Nema, CSA and most other important international standards (IEC), European standards (EN) and the most important national standards. They meet the certification and approval directives required through-out the world.Thermal overload relays are 3 pole. The motor current flows through their bimetals (1 per phase) which are indirectly heated. Under the effect of the heating, the bimetals bend, cause the relay to trip and the position of the auxiliary contacts to change.The relay setting range is graduated in amps. In compliance with international and national standards, the setting current is the motor nominal current and not the tripping current (no tripping at 1.05 x setting current, tripping at 1.2 x setting current). The tripping curves (cold or warm starting, 3 phases and 2 phases) are shown in the main catalog.The relays are built to be self protecting in the event of an over-load until the short circuit protection device is activated.Function of the thermal overload relaysTerminals L1, L3, L5Manual test Manual orautomatic resetTrip indication light Tripping contact (95,96)Terminals T1, T2, T3Frame size TA ... DU Amp setting rangeSignalingcontact (97, 98)Reset buttonTimeIe (adjusted current)No Tripping at 1.05 IeTripping at 1.2 Ie within 2 hoursClass 10 4 - 10 sec1.2 Ie7.2 IeClass 20 6 - 20 secClass 30 9 - 30 secOrdering data for the "New additional Assortment"TA25DUTA42DUTA75DUTA80DUType …1“ co-ordination according to IEC 60947-4-1: Under short-circuit conditions, the starter shall cause no danger to persons or installation and may not be suitable for further service without repair and replacement of parts.Type …2“ co-ordination according to IEC 60947-4-1: Under short-circuit conditions, the contactor or starter shall cause no danger to persons or installation and shall be suitable for further use. The risk of contact welding is recognized, in which case the manu-facturer shall indicate the measures to be taken as regards the maintenance of the equipment Standard technical data, operating data and dimensions see TA...Relay Main CatalogResistances and power losses per phaseShort-circuit protectionTechnical data Short-circuit ratingsB r o c h u r e N o . 2CD C 106 015 B 0201 P r i n t e d i n t h e F e d e r a l R e p u b l i c o f G e r m a n y (12/05 • 1 • G V D )ABBABB Global Contact DirectoryThe ABB Contact Directory (/contacts/) helps you find local contacts for ABB products in your country. Please select the relevant product group from the dropdown menu to the right or from the page.ABB STOTZ-KONTAKT GmbH P . O. Box 10 16 80D-69006 HeidelbergTelephone: ++49 62 21 / 701-0Telefax: ++49 62 21 / 701-729http://www.abb.de/stotz-kontaktTripping times of thermal overload relays as a function of a multiple of the setting current from cold state (tolerance +/- 20% of the tripping time).Table for tripping time。
ABB电气元件选型表.
A95-30-11
A50-30-11
TA75DU52
12
45
85
T2N160 R160 MA
A110-30-11
A110-30-11
A63-30-11
TA75DU63
13
55
97
T2N160 R160 MA
A110-30-11
A110-30-11
A75-30-11
TA75DU63
14
AF580-30-11
A300-30-11
TA450DU310
22
355
640
S7S1250 R1250 I
AF750-30-11
AF750-30-11
AF400-30-11
T900DU375
23
400
720
S7S1250 R1250 I
AF750-30-11
AF750-30-11
AF400-30-11
A40-30-00
TA75DU42
29--42
14
18.5
37
T2N160 R42 MA
A50-30-00
TA75DU52
36--52
15
20
40
T2N160 R52 MA
A50-30-00
TA75DU52
36--52
16
22
44
T2N160 R52 MA
A63-30-00
TA75DU52
36--52
315
580
S6N800 R800 I
AF580-30-11
T900DU650
465--650
31
355
ABB继电器选型资料
选型手册
Product Catalog
目
录
发布：2005.09.12 状态：新稿 版本：A/2005.09.12 本公司保留数据修改权利·恕不另行通知
1
5
三 端子接线图
*） 功率方向 **） 典型接线 6
外部 跳闸 外部 合闸
隔离开关 Q1 合 隔离开关 Q1 分
隔离开关 Q2 合 隔离开关 Q2 分 隔离开关 Q3 合 隔离开关 Q3 分
REF 542plus 开关柜保护和测控装置
一概述
在中压开关柜的无论有无后台系统各种应用场合中，均能 使用数字式控制技术的解决方案。开关柜保护和测控装置 REF 542plus 就如同它的前一代产品 REF 542，集成了测 量、监视、保护、控制和自检等功能，同时拥有完善的通 讯规约，REF 542plus 能够方便地集成到 ABB 或其他第三 方后台系统中。上述功能和其他一些电能质量检测功能都 基于可编程环境中，新一代装置特别的灵活性和可扩展性 使得一个装置可实现所有的二次方案，甚至传统的方法无 法实现的方案，它都很容易实现。
开关量输入和输出接点数量
输入／输出接点数量 开关量输入接点 跳闸回路监视输出接点
REF 541 15 2
REF 543 25 2
REF 545 34 2
大容量输出接点（NO 单极）
0
大容量输出接点（NO 双极）
5
信号输出接点（NO）
2
2
3
9
11
2
4
信号输出接点（NO/NC）
5
ABB剩余电流控制选型
RC212
可调 0.03-0.1-0.3-0.5-3 有 有 有
需外接电源 不可调 0.03-0.1-0.3-0.5-1-3 无 有 无
ABB
RC212-R 电子式剩余电流脱扣器-报警型
安装及接线 安装及接线
RC212-R仍可与IsomaxS2和S3进行水平并排安装和垂直安装 其应用系统及接线方式与RC212相同 可参照RC212的安装和接线方式
© CNABB - internal use only
ABB
RC212 电子式剩余电流脱扣器
RC212剩余电流脱扣器的主要性能指标： RC212剩余电流脱扣器的主要性能指标：
© CNABB - internal use only
ABB
RC212 电子式剩余电流脱扣器
安装及应用 安装及应用
由S系列开关与RC212组成的漏电保护开关必须采用上进线的接线方式。 RC212可应用于以下配电系统： TT IT TN-S TN-CS（当保护地线PE有单独的中性线时）
一体化剩余电流断路器 MCCB+RC212
ABB
RC212-R 电子式剩余电流脱扣器-报警型
工作原理 工作原理
剩余电流脱扣器在没有漏电发生的情况下，通过零 剩余电流脱扣器在没有漏电发生的情况下，通过零 序互感器原边的电流矢量和为零，互感器副边无感应电 序互感器原边的电流矢量和为零，互感器副边无感应电 流产生，因此，剩余电流脱扣器不动作；而当在剩余电 流产生，因此，剩余电流脱扣器不动作；而当在剩余电 流脱扣器的出线端一侧有漏电产生并超过门限值时，通 流脱扣器的出线端一侧有漏电产生并超过门限值时，通 过零序互感器原边的电流矢量和不为零，互感器副边产 过零序互感器原边的电流矢量和不为零，互感器副边产 生感应电流信号并作用于继电器，使继电器的N.O触点 生感应电流信号并作用于继电器，使继电器的N.O触点 闭合，指示牌翻转为黄色以示报警， 也可以通过外接 闭合，指示牌翻转为黄色以示报警， 也可以通过外接 电源和用户自接的报警装置实现报警功能。 电源和用户自接的报警装置实现报警功能。
S系列BCDK选型及尺寸ABB
L/104/69 寸附图见最后页面
4极 S204-B6 S204-B10 S204-B13 S204-B16 S204-B20 S204-B25 S204-B32 S204-B40 S204-B50 S204-B63
4极
S204-C0.5
S204-C1 S204-C2 S204-C3 S204-C4 S204-C6 S204-C10 S204-C13 S204-C16 S204-C20 S204-C25 S204-C32 S204-C40 S204-C50 S204-C63
D特性：对线路接通时有较大冲击电流的负载提供线路保护
额定电流 分段能力
S260-D
（A） （kA） 1极
1极+NA
2极
3极
3极+NA
0.5
S201-D0.5 S201NA-D0.5 S202-D0.5 S203-D0.5 S203NA-D0.5
1
S201-D1 S201NA-D1 S202-D1 S203-D1 S203NA-D1
2
S201-C2 S201NA-K2 S202-K2 S203-K2 S203NA-K2
3
S201-K3 S201NA-K3 S202-K3 S203-K3 S203NA-K3
4
S201-K4 S201NA-K4 S202-K4 S203-K4 S203NA-K4
6
S201-K6 S201NA-K6 S202-K6 S203-K6 S203NA-K6
4极
S204-D0.5
S204-D1
S204-D2 S204-D3 S204-D4 S204-D6 S204-D10 S204-D13 S204-D16 S204-D20 S204-D25 S204-D32 S204-D40 S204-D50 S204-D63

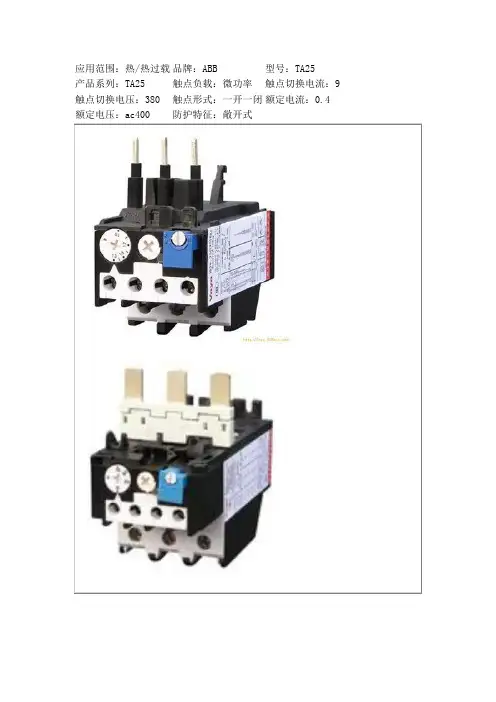

ABB TA25热继电器样本
应用范围：热/热过载品牌：ABB 型号：TA25产品系列：TA25 触点负载：微功率触点切换电流：9 触点切换电压：380 触点形式：一开一闭额定电流：0.4 额定电压：ac400 防护特征：敞开式1.适用工作环境：海拔2000m以下，船用及湿热带型产品海拔不超过1000m；周围介质温度不高于+55℃和不低于-5℃（船用产品为-25℃）；安装地点的空气相对湿度在温度为+40℃时不超过50%，在较低的温度下可允许有较高的相对湿度。
由于温度变化发生在产品上的凝露情况必须采取相应的措施；船用型产品相对湿度在温度+35℃时不超过95%，并可能有盐雾和霉菌的工作场合；湿热带型产品空气相对湿度在+25℃时不超过95%；安装地点的污染等级为3级；在无爆炸危险的介质中，且介质中无足以腐蚀金属和破坏绝缘的气体与导电尘埃的地方；在没有雨雪侵袭的地方。
继电器特性 :•自由脱扣机构:发生故障时，即使按压复位按钮也不能阻止脱扣•温度补偿•缺相保护，符合IEC 60947-4-1标准:它能缩短缺相事故时的脱扣时间和改进设置范围内的电机保护•脱扣类别: 10 A,热过载继电器TA ... DU30和TA ... SU•复位和测试功能辅助触头具有2个辅助触头•一个常闭触头，标记95 - 96•一个常开触头，标记97 - 982个触头电气隔离和适合在2个不同的线路中使用(控制线路和信号指ABB TA...DU系列热过载继电器具有整定电流设置等级，自由脱扣机构，环境温度补偿，缺相保护，复位测试功能。
适用于额定工作电压至AC690V或DC800V的电动机保护。
脱扣等级：10A；防护等级：符合EN50274标准，防止手部接触；符合欧洲及国际标准IEC、VDE、NFC、EN。
ABB热继电器。
abb继电器选型
标题：abb继电器选型
一：触器适用于建筑业和工业领域，如：电机控制、保暖和通风、空调、水泵、提升设备、照明和校正功率因数等。
ABB接触器的规格包括4和5.5KW的微型接触器、高达400kW的接触器组(AC3)，建筑用接触器（家用和工业用），拍合式接触器，热过载继电器和电子继电器，以及完整的附件，确保选择灵活性和满足客户需求，公司制造工厂位于海西经济区的核心----美丽的鹭岛厦门。
二：ABB断路器可为快速恢复运行条件（防止故障发生）,并提供最好的解决方案，同时可提供最优的电气安装保护。
从微型断路器到高分断能力的塑壳/空气断路器
三：小型断路器多级：ABB断路器可为快速恢复运行条件（防止故障发生）,并提供最好的解决方案，同时可提供最优的电气安装保护。
从微型断路器到高分断能力的塑壳/空气断路器
四：变频器主要用于控制和调节三相交流异步电机的速度，并以其稳定的性能、丰富的组合功能、高性能的矢量控制技术、低速高转矩输出、良好的动态特性及超强的过载能力，在变频器市场占据
着重要的地位。
ABB常用型号说明
ABB常用型号说明2009-12-06 11:43针对现在有很多业务员反映看不懂ABB面价表，里面的型号有很多相似之处，客户又没特殊要求，常用的型号根本不知道怎么选。
在此，特对我们最常用型号做如下说明及订货输入方式。
一、接触器1、选型必要参数：清楚电流大小，极数，触点方式及工作电压，就可以选型。
如额定工作电流为110A，主回路3极，1常开1常闭，工作电压是220V。
则可以选型为A110-30-11 AC220V2、如何在面价表中查询：我们在04年ABB低压产品面价表中工作电压为220V的正确型号也是最常用的型号应该为A110-30-11*220-230V50HZ，所以在面价表中选接触器时，都要以这样的型号为准，除客户特殊要求。
我们库存型号如：A110-30-11 AC220V，这个型号就是面价表中的A110-30-11*220-23050HZ，现在出现业务员订A110-30-11*220V50HZ，可能就会看到为什么处理的货期这么长，220V的不是很常用的吗？我们的解释是，这是两个完全不同的型号，你已经订错货了，此为不常用型号。
所以请各位在选型时看清楚常用型号，如果是要220V，就必须在价格表中找220-230V50HZ的，以免订错货物承担库存。
以下是交流接触器在面价表中的几个电压等级正确型号：24V————A110-30-11*24V50HZ110V————A110-30-11*110-115V50HZ220V-------A110-30-11*220-23050HZ380V————A110-30-11*380-400V50HZ3、订货输入要求：型号输入：A110-30-11 AC220V型号就这样输入，但品名必须要输入220-230V所对应的物料号，虽然我们没有输入220-230V，但物料号一定不能错。
要和自己订的型号完全一致。
二、热过载继电器1、过载继电器在价格表中如TA25DU1.0和TA25DU1.0 V1000，同是1.0的就有两个型号，就纳闷了，我到底应该选哪个呢，导致无法确认？现在明确的说明，选TA25DU1.0，所有的热继都不要去管带V1000的，包括我们库存型号也是一样的。
ABB继电器
SA
SA
SA 辅助触头
SA 型号 物料号
SA 单极
SA CA5-10 10069838
SA CA5-01 10069839
SA
SA 双极
SA CA6-11K 82202102
SA CA6-11E 82202101
SA CA6-11M 82202096
SA
SA KH800 110
SA KH800 220
SA KH800 380
SA
SA
SA 直流线圈
SA 型号 线圈电压 V DC
SA AE 型接触器适用
SA ZAE75 24
SA RC5-1/250 82201348
SA RC5-1/440 82201349
SA RC5-2/50 82201354
SA RC5-2/133 82201351
SA RC5-2/250 82201352
SA RC5-2/440 82201353
SA
SA RC-EH300/48 82204309
TA
TA TA450SU60 87101537
TA TA450SU80 87101602
TA TA450SU105 82500500
TA TA450SU140 82500501
TA TA450SU185 82500502
TA TA450SU235 87101536
TA TA450SU310 82500503
TA TA450DU185 82500497
TA TA450DU235 82500498
ABB选型资料
ABB分销商培训教材技术部分内容简介1产品选用基本技术参数2常用产品选用注意事项3产品大全及分类1元件选用基本技术参数本章节列出的是选用每种元件必须的基本技术参数，具体参数选择请参阅《ABB 低压电器元件选用手册》及相关样本。
断路器 1.1 1-7Emax空气断路器 1.1.1•框架•框架电流•分断能力•额定电流•脱扣器•极数•安装方式•附件控制电压例如:E1 B 12 PR111/P-LI R1250 3P WHR框架分断能力框架电流脱扣器额定电流极数安装方式技术参数代号解释框架: E1 E1 Iu = 800~1250AE1 Iu = 800~1250AE2 Iu = 1250~2000AE3 Iu = 1250~3200AE4 Iu = 3200~4000AE6 Iu = 3200~6300A分断能力： B B: 40kAB: 40kAN: 65kAS: 75kAH: 100kAV: 150KAL: 130KA框架电流：12 1250A（E1，1250A--E6，6300A）脱扣器：PR111/P-LI PR111/P-LI PR111脱扣器，二段保护PR111/P-LI PR111脱扣器，二段保护PR111/P-LSI PR111脱扣器，三段保护PR111/P-LSIG PR111脱扣器，四段保护PR112/P-LSI PR112脱扣器，三段保护PR112/P-LSIG PR112脱扣器，四段保护PR112/PD-LSI PR112脱扣器，三段保护带对话单元PR112/PD-LSIG PR112脱扣器，四段保护带对话单元PR113/P-LSIG PR113脱扣器，四段保护PR113/PD-LSIG PR113脱扣器，四段保护带对话单元额定电流：R1250 1250A（E1，250A--E6，6300A）极数: 3P 3极（3或4极可选）安装方式：WHR W：抽出式（W：抽出式F：固定式）HR：水平后接线HR 水平后接线VR 垂直后接线F 延伸接线FL 端面接线（固定式无）附件控制电压：需要注明控制电压附件---YO，YC，YU，MIsomax塑壳断路器 1.1.2 •框架•框架电流•额定电流•分断能力•脱扣器（TM热敏电磁脱扣器型无须提供）•极数•安装方式•附件控制电压例如:TM热敏电磁脱扣器型：S2 S – 160 / R125 3P FFC框架分断能力框架电流额定电流极数安装方式技术参数代号解释框架: S2 S2S1 I=125S2 I=160S3 I=160,250S5 I=400,630S6 I=630,800分断能力：S SS1: B / N KA数值请查样本S2: B / N / S KA数值请查样本S3: N / H / L KA数值请查样本S5: N / H / L * KA数值请查样本S6: N / S / H / L KA数值请查样本框架电流：160A 参阅框架额定电流：R125 125AS1-125, 10A----S6-800, 800A极数：3P 3极（3或4极可选）安装方式：FFC F: 固定式F: 固定式P: 插入式(S6/S7不适用)W: 抽出式(S1/S2不适用)FC: 铜电缆前接线F: 前接线EF: 加长前接线ES: 加长扩展前接线FC: 铜电缆前接线R: 螺纹后接线RC: 铜/铝后接线附件控制电压：需要注明控制电压附件---YO，YC，YU，M框架 分断能力 框架电流 脱扣器 额定电流 极数 安装方式微处理器脱扣器型：S4 N – 250 / In125 LSIG 3P FFC技术参数 代号 解释框架:S4S4 I=160,250 S4 I=160,250 S5 I=400,630 S6 I=630,800 S7 I=1250,1600S8 I=2000, 2500, 3200分断能力： N NS4: N / H / L KA 数值请查样本 S5: N / H / L KA 数值请查样本 S6: N / S / H / L KA 数值请查样本 S7: S / H / L KA 数值请查样本 S8: H / V （新品）KA 数值请查样本框架电流： 250 参阅框架 额定电流： R125 125AS4-160, 100A----S6-800, 3200A脱扣器： LSIG LSIG: 长延迟＋短延迟＋瞬动＋接地故障I: 短路瞬动 LI: 长延迟＋瞬动LSI: 长延迟＋短延迟＋瞬动LSIG: 长延迟＋短延迟＋瞬动＋接地故障 LRIU: 长延迟+堵转+瞬动+断相或相不平衡( PR010/K,PR212/D,PR212/T 参见样本 )极数： 3P 3极（3或4极可选）安装方式： FFC F: 固定式F: 固定式P: 插入式(S6/S7不适用) W: 抽出式(S1/S2不适用)FC: 铜电缆前接线 F: 前接线 EF: 加长前接线 ES: 加长扩展前接线 FC: 铜电缆前接线 R: 螺纹后接线 RC: 铜/铝后接线 附件控制电压： 需要注明控制电压附件---YO ，YC ，YU ，MIsomax塑壳断路器限流型 1.1.3 •框架•框架电流•额定电流•分断能力•极数•安装方式附件控制电压例如:技术参数代号解释S3 X - 125 / R80 3P FEF框架分断能力框架电流额定电流极数安装方式框架: S3 S3S2 I=1~100 分档S3 I=125,200S4 I=250S6 I=400,630分断能力：X XS2X分断能力70KA； S3X，S4X，S6X分断能力200KA框架电流：125 参阅框架额定电流：R80 80AS2X-80: 1~80(19档), 3P,单磁 (参见样本)S2X-100:1~100(16档), 3P, 参见样本S3X-125: 32,50,80,100,125S3X-200: 125,160,200S4X-250: 100,160,250S6X-400: 320,400S6X-630: 630极数：3P 3极（3或4极可选）安装方式：FEF F: 固定式F: 固定式P: 插入式(S6)W: 抽出式(S1/S2不适用)EF: 加长前接线F: 前接线EF: 加长前接线ES: 加长扩展前接线FC: 铜电缆前接线R: 螺纹后接线RC: 铜/铝后接线附件控制电压：需要注明控制电压附件---YO，YC，YU，M一体化剩余电流断路器 1.1.4•框架•框架电流•额定电流•极数•安装方式•排列•附件控制电压例如:S2 N – 160 / R125 4P FFC +RC212/ 2V框架分断能力框架电流额定电流极数安装方式脱扣器技术参数代号解释框架、分断能力、框架电流：S2N-160只有两种S2N-160，S3N-250额定电流：R80 80AS2-160: 12.5,16,20,25,32,40,50,63,80,100,125,160S3-250: 32,40,50,63,80,100,125,160,200,250S3及以下磁脱扣固定为10倍,非标可有5倍或单磁. 极数：4P 4P安装方式：FFC F: 固定式F: 固定式FC: 铜电缆前接线F: 前接线（S3N）FC: 铜电缆前接线（S2N）排列：V V：垂直安装V：垂直安装，H：水平安装附件控制电压：需要注明控制电压附件---YO，YC，YU，M切换回路数回路数额定电流额定电流 安装方式 电源自动切换装置1.1.5DPT• 切换回路数 • 额定电流例如:DPT / SE1600技术参数代号 解释 切换回路数： SESE 双电源切换，TE 三电源切换 额定电流：1600 1600A 主回路电流Isomax 低压塑壳断路器配合剩余电流保护继电器1.1.6RC212• 框架电流• 安装方式例如:RC212 / 2 / 垂直安装技术参数 代号解释额定电流： 2（代码） 配S2-160/4P: 选 2 配S2-160/4P: 选 2 配S3-250/4P: 选 3 安装方式： 垂直安装 垂直安装与断路器叠装: 垂直安装 与断路器并装: 水平安装RCD• 剩余动作电流例如:剩余动作电流互感器内径主回路电流极数辅助触头数量控制电压RCD 0.03技术参数代号解释剩余动作电流: 0.03 30 mA剩余动作电流：0.03 - 0.1 - 0.3 -0.4 - 1A剩余电流保护继电器 1.1.7 RCQ•互感器内径例如:RCQ Ф110技术参数代号解释互感器内径: 110mm Φ110 mmΦ60 mm互感器内径Φ110 mm互感器内径工控产品及接线附件 1.2 1-3接触器系列 1.2.1接触器 1.2.1a •主回路电流•控制电压（交、直流）•极数•辅助触头数量例如:A30 – 30 - 10 控制电压ac220V技术参数代号解释主回路电流: 30 30A极数: 30 3常开前一位代表常开，后一位代表常闭，数字为数量辅助触头数量10 一常开前一位代表常开，后一位代表常闭，数字为数量控制电压（交、直流）ac220V 交流220VTA热过载继电器 1.2.1b •热脱扣电流•轻重载（450以上）例如:T450 DU 400主回路电流轻重载脱扣电流技术参数代号解释主回路电流: 450 450A轻重载：DU DU普通DU普通SU重载中间继电器 1.2.1c •触点数、主触点组合方式（常开、常闭）•控制电压、交、直流操作例如:N 63 E 控制电压ac220V触点数、主触点组合方式控制电压、交、直流操作技术参数代号解释触点数、主触点组合方式：63 6常开，3常闭前一位代表常开，后一位代表常闭，数字为数量控制电压、交、直流操作：控制电压ac220V额定电流触点数、主触点组合方式控制电压、交、直流操作框架电流和分断能力额定电流ESB接触器 1.2.1d •额定电流•主触点组合方式（常开、常闭）•控制电压、交、直流操作•灯具应用请参阅样本例如:ESB 63 - 31 控制电压ac220V技术参数代号解释额定电流：63 63A20 对AC1/AC7a负载24 对AC1/AC7a负载40 对AC1/AC7a负载63 对AC1/AC7a负载触点数、主触点组合方式：31 6常开，3常闭ESB20: 可选: 20, 02, 11ESB24: 可选: 40, 04, 22, 31, 13ESB40: 可选: 40ESB63: 可选: 40前一位代表常开，后一位代表常闭，数字为数量控制电压、交、直流操作：控制电压ac220V灯具应用：请参阅样本电动机起动器 1.2.2 •框架电流和分断能力•热脱扣电流例如:MS 325 - 20框架电流和分断能力：325 MS325 50KA，0.1-25AMS325 50KA，0.1-25AMS450 50kA，16~50AMS451 50KA，16~50AMS495 50KA，40~100AMS496 100KA，40~100AMS497 100KA，16~100A额定电流20 20APSS、PST、PSTB软启动器 1.2.3 •电机额定电流（结合功率考虑）•负载类型（重、轻载）•控制电源电压例如:PSS - 18/30电机额定电流技术参数代号解释电机额定电流：18/30 18A外接法/30A内接法（PSS）负载类型（重、轻载）：参阅样本控制电源电压：参阅样本开关及熔断器设备 1.3 1-3开关熔断器组 1.3.1 OS、OESA•额定电流•极数例如:OESA 250 D3PL 3P额定工作电流极数额定工作电流：250 250A极数：3P 3极负荷开关/隔离开关 1.3.2 OT、OETL•额定电流•极数例如:OETL 250 K3 3P额定工作电流极数技术参数代号解释额定工作电流：250 250A极数：3P 3极Easyline熔断丝切换隔离开关 1.3.3 XLP三极•额定电流例如：XLP 00额定电流技术参数代号解释额定电流：00 160A按照样本根据电流选择型号线路保护装置 1.4极数脱扣特性额定电流极数脱扣特性额定电流数量剩余电流动作电流微型断路器 1.4.1 •额定电流•极数（最后位数字为可选项，1为1极，2为2极…依此类推，例如S261）•分断能力•脱扣特性（B、C、D、K等）例如:S 261 – C 20技术参数代号解释极数: 261 1极最后位数字为可选项，1为1极，2为2极…依此类推脱扣特性： C CB、C、D、K、Z根据样本，由不同系列不同电流而不同额定电流：20 20A根据样本，由不同系列有不同电流范围过电流保护电磁式剩余电流动作断路器 1.4.2DS250S•额定电流•极数(最后位数字为可选项，1为1极，2为2极…依此类推，例如DS252) •分断能力•脱扣特性（B、C）•剩余电流动作电流例如:DS253S-C 40 / 0.03技术参数代号解释极数：DS253 3极极数脱扣特性额定电流数量剩余电流动作电流最后位数字为可选项，2为2极…依此类推（无1极）脱扣特性： C CB、C两种额定电流：40 40A根据样本，由不同系列有不同电流范围剩余电流动作电流：0.03 30mADS9•额定电流•极数(最后位数字为可选项，1为1极，2为2极。
ABB CR-M 继电器技术参数
Logical socket for 2 c/o Logical socket for 3 c/o Logical socket for 2/4 c/o
Logical socket for 2 c/o Logical socket for 2/4 c/o
Standard socket for 2 c/o Standard socket for 3 c/o Standard socket for 2/4 c/o
Standard socket for 2 c/o Standard socket for 2/4 c/o
screw spring connection screw fork type
Socket accessories
CR-MH CR-MH1
CR-MJ
Plastic holder Metal holder
1SVR 405 613 R9000 1SVR 405 613 R0000 1SVR 405 613 R5000 1SVR 405 613 R7000 1SVR 405 613 R2000 1SVR 405 613 R3000 1SVR 405 611 R4100 1SVR 405 611 R1100 1SVR 405 611 R6100 1SVR 405 611 R4300 1SVR 405 611 R8100 1SVR 405 611 R8300 1SVR 405 611 R9100 1SVR 405 611 R0100 1SVR 405 611 R5100 1SVR 405 611 R7100 1SVR 405 611 R2100 1SVR 405 611 R3100 1SVR 405 612 R4100 1SVR 405 612 R1100 1SVR 405 612 R6100 1SVR 405 612 R4300 1SVR 405 612 R8100 1SVR 405 612 R8300 1SVR 405 612 R9100 1SVR 405 612 R0100 1SVR 405 612 R5100 1SVR 405 612 R7100 1SVR 405 612 R2100 1SVR 405 612 R3100 1SVR 405 613 R4100 1SVR 405 613 R1100 1SVR 405 613 R6100 1SVR 405 613 R4300 1SVR 405 613 R8100 1SVR 405 613 R8300 1SVR 405 613 R9100 1SVR 405 613 R0100 1SVR 405 613 R5100 1SVR 405 613 R7100 1SVR 405 613 R2100 1SVR 405 613 R3100
ABB中间继电器选型
ABB中间继电器选型
工品汇，工业品分销采购平台，与国内外上千家工业品品牌合作，如ABB、施耐德、德力西、欧姆龙、西门子等，10万余种产品，正品保障，为您节省时间和成本，提供专业的MRO采购服务!ABB中间继电器被应用于很多领域，需要的型号也有所不同，工品汇拥有齐全的中间继电器型号和优惠的价格，如果您想采购ABB中间继电器请点击ABB进行采购。
ABB中间继电器
ABB中间继电器：用于继电保护与自动控制系统中，以增加触点的数量及容量。
它用于在控制电路中传递中间信号。
在工业控制线路和现在的家用电器控制线路中，常常会有ABB中间继电器存在，对于不同的控制线路，ABB中间继电器的作用有所不同，其在线路中的作用常见的有以下几种：
1、代替小型接触器
中间继电器的触点具有一定的带负荷能力，当负载容量比较小时，可以用来替代小型接触器使用，比如电动卷闸门和一些小家电的控制。
这样的优点是不仅可以起到控制的目的，而且可以节省空间，使电器的控制部分做得比较精致。
2、增加接点数量。
ABB常用型号说明
ABB常用型号说明2009-12-06 11:43针对现在有很多业务员反映看不懂ABB面价表，里面的型号有很多相似之处，客户又没特殊要求，常用的型号根本不知道怎么选。
在此，特对我们最常用型号做如下说明及订货输入方式。
一、接触器1、选型必要参数：清楚电流大小，极数，触点方式及工作电压，就可以选型。
如额定工作电流为110A，主回路3极，1常开1常闭，工作电压是220V。
则可以选型为A110-30-11 AC220V2、如何在面价表中查询：我们在04年ABB低压产品面价表中工作电压为220V的正确型号也是最常用的型号应该为A110-30-11*220-230V50HZ，所以在面价表中选接触器时，都要以这样的型号为准，除客户特殊要求。
我们库存型号如：A110-30-11 AC220V，这个型号就是面价表中的A110-30-11*220-23050HZ，现在出现业务员订A110-30-11*220V50HZ，可能就会看到为什么处理的货期这么长，220V的不是很常用的吗？我们的解释是，这是两个完全不同的型号，你已经订错货了，此为不常用型号。
所以请各位在选型时看清楚常用型号，如果是要220V，就必须在价格表中找220-230V50HZ的，以免订错货物承担库存。
以下是交流接触器在面价表中的几个电压等级正确型号：24V————A110-30-11*24V50HZ110V————A110-30-11*110-115V50HZ220V-------A110-30-11*220-23050HZ380V————A110-30-11*380-400V50HZ3、订货输入要求：型号输入：A110-30-11 AC220V型号就这样输入，但品名必须要输入220-230V所对应的物料号，虽然我们没有输入220-230V，但物料号一定不能错。
要和自己订的型号完全一致。
二、热过载继电器1、过载继电器在价格表中如TA25DU1.0和TA25DU1.0 V1000，同是1.0的就有两个型号，就纳闷了，我到底应该选哪个呢，导致无法确认？现在明确的说明，选TA25DU1.0，所有的热继都不要去管带V1000的，包括我们库存型号也是一样的。
ABB CR M继电器资料
!"#$%&
S=J=OQ=s=a`
^NH ^OJ
Npso=QMR=SRO=oMMMM
NM
`o=J=m=L=j=QOs
!"#$%& S=J=OQ=s=a`
^NH ^OJ
Npso=QMR=SRO=oNMMM
NM
`o=J=m=L=j=RO_
o`=
S=J=OQ=s=^`
J
Npso=QMR=SRP=oMMMM
ʔܼ̍7%$ձ7%$ༀໄ
ʔܼ̍7%$ༀໄ̥ቇ͜੭DPᙃᓃ
ཥɿପۜձᘱཥኜ
½½½
½
½
½½½
½½½½½½
½ ½ ½½
½½½½½½
½½½½
½½
ʔܼ̍$31.# $31.#7 $31.$ $31.$7 $31.% $31.& $31.&7 $31.% $31.%7 $31.5n
ʔܼ̍$36# $36#7 $36$ $36$7 $36% $36$7 $36& $36&7 $36% $36%7 $36$ $365
!"= =` o J m =
!"#
2CDC 291 045 F0004
2CDC 291 056 F0004
`o J m =
m `_ =
!
`o=J=mMNOa`N `o =J =m MOQ a `NG `o=J=mMQUa`N `o=J=mNNMa`N `o=J=mMOQ^`N `o=J=mMQU^`N `o=J=mNNM^`N `o=J=mNOM^`N `o =J =m OP M^`NG
NM NM NM NM NM NM NM NM
` o =J =m =L=j =q N
abb热继电器选型手册
ABB热继电器选型手册提供了一些选型指导，包括型号选择、技术参数、使用说明等。
以下是一些关于ABB热继电器选型的一般建议：
1.确定需要的热继电器规格：根据负载电流、电压等级、使用环境等因素，选择合适的热继电器规格。
2.考虑热继电器的保护特性：热继电器的主要功能是保护电动机过载，因此需要选择具有合适保护特性的热继电器。
例如，有些热继电器具有反时
限保护特性，适用于启动电流较大的电动机；有些热继电器具有定时限保护特性，适用于需要精确控制加热时间的设备。
3.注意安装环境和使用条件：热继电器的工作环境和使用条件可能会影响其性能和寿命。
因此，在选择热继电器时，需要考虑其安装环境和使用条
件，如温度、湿度、振动等。
4.参考其他用户的经验：可以参考其他用户的实际使用经验，了解不同型号热继电器的性能和可靠性，以便做出更合适的选择。
5.咨询专业人士：如果对热继电器的选型不确定，可以咨询专业人士的意见。
他们可以根据具体的应用场景和需求，提供更详细和专业的建议。
需要注意的是，每个型号的热继电器都有其特定的使用范围和技术参数，因此在选择时需要仔细阅读产品手册和技术规格，以确保选择的热继电器符合实际需求。
abb低压电器元件 - 选用手册
abb低压电器元件 - 选用手册1. 引言在现代工业生产和家庭生活中，电气设备已经成为必不可少的一部分。
而abb作为全球领先的电气设备制造和解决方案提供商，其低压电器元件备受信赖。
在选择abb低压电器元件时，掌握其选用手册是至关重要的。
2. abb低压电器元件概述abb低压电器元件包括断路器、接触器、继电器、隔离开关等，涵盖了电气系统中各种重要的功能。
这些元件的选用与性能直接关系到电气系统的安全可靠性和稳定运行。
3. abb低压电器元件选用手册abb低压电器元件选用手册是abb官方提供的一本重要参考资料，其中包含了各种abb低压电器元件的技术参数、选型指南、安装要求等详细信息。
通过研读选用手册，用户可以全面了解abb低压电器元件的特性以及如何正确选型和使用。
4. 深入探讨abb低压电器元件的选用要点（1）技术参数分析在选用abb低压电器元件时，首先需要仔细研读选用手册中的技术参数。
断路器的额定电流、额定短路容量，接触器的触点额定电流、额定短路保护等。
这些参数直接关系到元件在电气系统中的使用范围和可靠性。
（2）选型指南abb低压电器元件选用手册还会详细介绍不同型号的元件适用的场合和用途。
针对不同的负载类型，abb会推荐适合的断路器和接触器型号，并提供详细的选型方法。
（3）安装要求在选用abb低压电器元件后，正确的安装和使用也是至关重要的。
选用手册中会包含元件的安装要求，包括安装尺寸、接线方法、绝缘要求等，用户需要严格按照要求进行安装，以确保元件的正常运行。
5. abb低压电器元件的未来发展abb作为全球领先的电气设备制造商，其低压电器元件在性能和稳定性上都有着显著的优势。
随着数字化技术的不断应用，abb低压电器元件也在不断创新，未来将更加智能化和便捷化。
6. 个人观点和总结通过研读abb低压电器元件选用手册，我深切感受到abb在电气设备领域的技术实力和丰富经验。
在未来的工作和生活中，我将继续关注abb低压电器元件的发展，努力将其应用到实际生产和生活中，为提升电气系统的安全稳定性作出贡献。
ABB继电器TA25DU4.0M
ABB继电器TA25DU4.0MABB热继电器TA25DU4.0M适⽤于建筑业和⼯业领域，如：电机控制、保暖和通风、空调、⽔泵、提升设备、照明和校正功率因数等。
ABB接触器的规格包括4 和 5.5KW 的微型接触器、⾼达400kW 的接触器组(AC3)，建筑⽤接触器（家⽤和⼯业⽤），拍合式接触器，热过载继电器和电⼦继电器，以及完整的附件，确保选择灵活性和满⾜客户需求。
中间继电器⽤于继电保护与⾃动控制系统中，以增加触点的数量及容量。
它⽤于在控制电路中传递中间信号。
热继电器是由流⼊热元件的电流产⽣热量，使有不同膨胀系数的双⾦属⽚发⽣形变，当形变达到⼀定距离时，就推动连杆动作，使控制电路断开，从⽽使接触器失电，主电路断开，实现电动机的过载保护。
继电器作为电动机的过载保护元件，以其体积⼩，结构简单、成本低等优点在⽣产中得到了⼴泛应⽤。
ABB热继电器TA25DU4.0M适⽤⼯作环境：海拔2000m以下，船⽤及湿热带型产品海拔不超过1000m。
周围介质温度不⾼于+55℃和不低于-5℃（船⽤产品为-25℃）。
安装地点的空⽓相对湿度在温度为+40℃时不超过50%，在较低的温度下可允许有较⾼的相对湿度。
由于温度变化发⽣在产品上的凝露情况必须采取相应的措施。
船⽤型产品相对湿度在温度+35℃时不超过95%，并可能有盐雾和霉菌的⼯作场合。
湿热带型产品空⽓相对湿度在+25℃时不超过95%安装地点的污染等级为3级。
在⽆爆炸危险的介质中且介质中⽆⾜以腐蚀⾦属和破坏绝缘的⽓体与导电尘埃的地⽅。
在没有⾬雪侵袭的地⽅。
保顺0577-******** ABB热继电器TA25 DU 0.16 M 0.1…0.16A 适⽤A9-A40;AL9-AL40ABB热继电器TA25 DU 0.25 M 0.16…0.25A 适⽤A9-A40;AL9-AL40ABB热继电器TA25 DU 0.4 M 0.25…0.4A 适⽤A9-A40;AL9-AL40ABB热继电器TA25 DU 0.63 M 0.4…0.63A 适⽤A9-A40;AL9-AL40A9-A40;AL9-AL40ABB热继电器TA25 DU 1.4 M 1…1.4A 适⽤A9-A40;AL9-AL40ABB热继电器TA25 DU 1.8 M 1.3…1.8A 适⽤A9-A40;AL9-AL40ABB热继电器TA25 DU 2.4 M 1.7…2.4A 适⽤A9-A40;AL9-AL40ABB热继电器TA25 DU 3.1 M 2.2…3.1A 适⽤A9-A40;AL9-AL40ABB热继电器TA25 DU 4.0 M 2.8…4A 适⽤A9-A40;AL9-AL40ABB热继电器TA25 DU 5.0 M 3.5…5A 适⽤A9-A40;AL9-AL40ABB热继电器TA25 DU 6.5 M 4.5…6.5A 适⽤A9-A40;AL9-AL40ABB热继电器TA25 DU 8.5 M 6…8.5A 适⽤A9-A40;AL9-AL40ABB热继电器TA25 DU 11 M 7.5…11A 适⽤A9-A40;AL9-AL40ABB热继电器TA25 DU 14 M 10…14A 适⽤A9-A40;AL9-AL40A9-A40;AL9-AL40ABB热继电器TA25 DU 25 M 18…25A 适⽤A9-A40;AL9-AL40ABB热继电器TA25 DU 32 M 24…32A 适⽤A9-A40;AL9-AL40ABB热继电器TA42 DU 25 M 18…25A 适⽤A30A40;AL9-AL40ABB热继电器TA42 DU 32 M 22…32A 适⽤A30A40;AL9-AL40ABB热继电器TA42 DU 42 M 29…42A 适⽤A30A40;AL9-AL40ABB热继电器TA75 DU 32 M 22…32A 适⽤A50-A75;AE50-AE75ABB热继电器TA75 DU 42 M 29…42A 适⽤A50-A75;AE50-AE75ABB热继电器TA75 DU 52 M 36…52A 适⽤A50-A75;AE50-AE75ABB热继电器TA75 DU 63 M 45…63A 适⽤A50-A75;AE50-AE75ABB热继电器TA75 DU 80 M 60…80A 适⽤A50-A75;AE50-AE75A95A110;AF95AF110ABB热继电器TA110 DU 110 80…110A 适⽤A95A110;AF95AF110ABB热继电器TA200 DU 110 80…110A 适⽤A145A185 ABB热继电器TA200 DU 135 100…135A 适⽤A145A185 ABB热继电器TA200 DU 150 110…150A 适⽤A145A185 ABB热继电器TA200 DU 175 130…175A 适⽤A145A185 ABB热继电器TA200 DU 200 150…200A 适⽤A145A185 ABB热继电器TA450 DU 185 130…185A 适⽤A210A260A300ABB热继电器TA450 DU 235 165…235A 适⽤A210A260A300ABB热继电器TA450 DU 310 220…310A 适⽤A210A260A300ABB热继电器TA900 DU 375 265…375A 适⽤AF400-750 ABB热继电器TA900 DU 500 355…500A 适⽤AF400-750 ABB热继电器TA900 DU 650 465…650A 适⽤AF400-750 ABB热继电器TA900 DU 850 610…850A 适⽤AF400-750。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
ABB Transmission and Distribution Automation Equipment ( Xiamen ) Co., Ltd.
选型手册
Product Catalog
目
录
发布：2005.09.12 状态：新稿 版本：A/2005.09.12 本公司保留数据修改权利·恕不另行通知
时既适用于辐射网也用于环状网，既适用于单端供电系统 实现后台整定。
也可用于多端供电的线路。
REF 541/3/5 内部集成了一个故障录波模块，有十六个模
保护功能包括：带或不带方向的相间过流、接地、过电压、 拟量输入通道和十六个开关量通道，可完整记录故障状
低电压、热过负荷保护，频率保护，断路器失灵保护及自 态。当系统额定频率为 50Hz 时，模拟量采样频率是 2kHz。
能和输出接点。
REF 541/3/5具有两个独立的且可同时运行的通讯端口，
RS-485 接口支持 LON 及 SPA 协议，通讯波特率最大可 REF 541/3/5馈线保护终端具有 128× 160分辨率的 19行
至 1.2Mpbs。RS-232 接口支持Modbus RTU/ASCII，DNP3. 超大液晶屏，能显示控制对象状态、一次接线图、事件、测
开关量输入和输出接点数量
输入／输出接点数量 开关量输入接点 跳闸回路监视输出接点
REF 541 15 2
REF 543 25 2
REF 545 34 2
大容量输出接点（NO 单极）
0
大容量输出接点（NO 双极）
5
信号输出接点（NO）
2
2
3
9
11
2
4
信号输出接点（NO/NC）
5
5
8
装置自检输出接点
1
1
动重合闸功能。其他功能包括：电流，电压，频率，功率
因数，有功和无功功率以及电能的测量，断路器状态监 自诊断功能可以确定继电器的完好状况，如果继电器不能
视、跳闸回路监视等功能，保护单元支持 RTD/ 模拟量输 正常工作，一直连续监视继电器的自诊断功能可以在继电
入模块。
器无法正常工作之前发出告警信号，同时闭锁所有保护功
REF 541/543/545 馈线保护终端
一概述
REF 541/3/5馈线保护终端用于中压电网的保护、控制、测 免费的基于 Windows 环境下的 CAP 501 软件能使用户全
量和监视等功能。保护终端可用于不同电压等级的中性点 面了解相关继电器的所有信息，且能方便快捷地整定保护
接地、小电阻接地、中性点不接地和谐振接地的网络。同 定值，而使用前面板RS-232光隔离接口便于与 PC 机相连
1
5
三 端子接线图
*） 功率方向 **） 典型接线 6
外部 跳闸 外部 合闸
隔离开关 Q1 合 隔离开关 Q1 分
隔离开关 Q2 合 隔离开关 Q2 分 隔离开关 Q3 合 隔离开关 Q3 分
REF 542plus 开关柜保护和测控装置
一概述
在中压开关柜的无论有无后台系统各种应用场合中，均能 使用数字式控制技术的解决方案。开关柜保护和测控装置 REF 542plus 就如同它的前一代产品 REF 542，集成了测 量、监视、保护、控制和自检等功能，同时拥有完善的通 讯规约，REF 542plus 能够方便地集成到 ABB 或其他第三 方后台系统中。上述功能和其他一些电能质量检测功能都 基于可编程环境中，新一代装置特别的灵活性和可扩展性 使得一个装置可实现所有的二次方案，甚至传统的方法无 法实现的方案，它都很容易实现。
1、REF 541/543/545 馈线保护终端 ........................................................................................... 4 2、REF 542plus 开关柜保护和测控装置 ..................................................................................... 7 3、REX 521 馈线和电动机保护继电器 ........................................................................................ 9 4、REM 543/545 电动机和发电机保护终端 ............................................................................. 12 5、RET 541/543/545 变压器保护终端 ..................................................................................... 14 6、REJ 52_ 过流及接地保护继电器 .......................................................................................... 17 7、REU 523 电压保护继电器 .................................................................................................... 18 8、REC 523 远方监视及控制单元 ............................................................................................ 19 9、REA 100 系列弧光保护继电器 ............................................................................................. 21 10、REF 610 馈线保护继电器 ................................................................................................... 23 11、REM 610 电动机保护继电器 .............................................................................................. 25 12、SPAJ 140C 141C 142C 通用过流及接地保护继电器 ....................................................... 27 13、SPAM 150C 通用电机保护继电器 ..................................................................................... 29 14、SPAJ 160C 电容器保护继电器 .......................................................................................... 31 15、SPAU 130C/331C 通用电压保护继电器 ........................................................................... 33 16、SPAC 315C/317C 馈线终端继电器 .................................................................................. 35 17、SPAC 320C 电机终端继电器 ............................................................................................. 37 18、SPAD 346C 差动保护继电器 ............................................................................................. 39 19、SPAU 341C 电压调整继电器 ............................................................................................. 41 20、通讯网关 COM610*2.1 ...................................................................................................... 43 21、通讯转换适配器 RER 100 系列 ......................................................................................... 44 22、SPACOM 系列继电器 SPA-ZC 通讯模块 ........................................................................... 45 23、通讯网关 SPA-ZC 系列 ...................................................................................................... 46 24、IEC61850 通讯标准 ............................................................................................................ 48 25、安装尺寸和通讯模块选型表 ............................................................................................... 49 26、保护功能选型表 ................................................................................................................. 50
