配电房主要设备介绍
配电房主要设备介绍
配电房主要设备介绍
配电房主要设备有哪些
1. 高压进线隔离柜
2. 高压计量柜
3. 高压进线柜
4. PT柜
5. 变压器出线柜
6. 高压母联柜
7. 高压隔离柜
8. 变压器
9. 直流屏
10.低压母联柜
11.低压馈线柜
12.电容补偿柜
一、进线隔离柜
高压配电接线中,要求电源开关与电源线路之间应当有一个明确的断开点,可以保证检修时能够看到电源是被断开的,以确保人身安全,所以在高压柜进线开关前,往往设置一个隔离
柜,其中的设置隔离开关或者隔离开关小车,在停电检修时将此隔离开关打开,以保证高压柜与电源断开联系;
二、计量柜
计量柜就是计量电能用的;包含设备为:
1.电流互感器,为电度表提供电流信号;
2.电压互感器,为电度表提供电压信号;
3.高压熔断器,为电压互感器提供过流保护;
4.三线三相电度表,计量电能;
三、进线柜
就是一段母线的进线开关柜,内装有主断路器;
四、PT柜
PT柜也叫电压互感器柜;一般是直接装设到母线上,以检测母线电压和实现保护功能;内部主要安装电压互感器PT、隔离刀、熔断器和避雷器等;
高压G3;G12电柜两路高压进线柜内有高压真空断路器和PT柜,装在同一个电柜内,所以我们酒店没设有单独的PT柜;
五、母联柜
母联柜内部主开关是真空断路器,电经隔离柜过来经真空断路器进线控制,因为真空断路器具有多种保护的功能,而隔离开关没有、内装有两段母线之间的联络;
两路高压连接的开关
六、隔离柜
也称之为母线隔离柜,内部有隔离手车,高压电缆一般从隔离柜下口接入;主要是和外部电源隔开;
七、变压器
我们使用的是四台干式变压器,容量为每台1600kva;
配电设备基础知识
名词解释
②GCK:低压抽出式开关柜由动 力配电中心(PC)柜和电动机控制中 心(MCC)两部分组成.该装置适用于 交流50(60)HZ,额定工作电压小于 等于660V,额定电流4000A及以下 的控配电系统,作为动力配电,电动机 控制及照明等配电设备.
名词解释
5、开关柜的五防定义 ①防止误分误合断路器。 ②防止带负荷分合上下隔离开关或带负荷推入拉出断路器手车。 ③防止带电合接地开关或临时接地线。 ④防止带接地线合隔离开关。 ⑤防止误入带电间隔。 目的:人身安全和设备安全 实现:机械闭锁、程序锁、电气连锁。
名词解释
6、常用断路器 ①真空断路器:采用真空灭弧。常用型号有VS1、VD4、 ZN28及固封式。
名词解释
③GCS: 低压抽出式开关柜,使用于 三相交流频率为50Hz,额定工作电压为 400V(690V),额定电流为4000A及以下 的发,供电系统中的作为动力,配电和电动 机集中控制,电容补偿之用.广泛应用于发 电厂,石油,化工,冶金,纺织,高层建筑等场 所,也可用在大型发电厂,石化系统等自动 化程度高,要求与计算机接口的场所。
名词解释
3、高压开关柜
配电房主要设备介绍
配电房主要设备介绍-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN
配电房主要设备介绍
配电房主要设备有哪些
1. 高压进线隔离柜
2. 高压计量柜
3. 高压进线柜
4. PT柜
5. 变压器出线柜
6. 高压母联柜
7. 高压隔离柜
8. 变压器
9. 直流屏
10.低压母联柜
11.低压馈线柜
12.电容补偿柜
一、进线隔离柜
高压配电接线中,要求电源开关与电源(线路)之间应当有一个明确的断开点,可以保证检修时能够看到电源是被断开的,以确保人身安全,所以在高压柜进线开关前,往往设置一个隔离柜,其中的设置隔离开关或者隔离开关小车,在停电检修时将此隔离开关打开,以保证高压柜与电源断开联系。
二、计量柜
计量柜就是计量电能用的。包含设备为:
1.电流互感器,为电度表提供电流信号;
2.电压互感器,为电度表提供电压信号;
3.高压熔断器,为电压互感器提供过流保护;
4.三线三相电度表,计量电能。
三、进线柜
就是一段母线的进线开关柜,内装有主断路器。
四、PT柜
PT柜也叫电压互感器柜;一般是直接装设到母线上,以检测母线电压和实现保护功能。内部主要安装电压互感器PT、隔离刀、熔断器和避雷器等。
高压G3;G12电柜(两路高压进线柜)内有高压真空断路器和PT柜,装在同一个电柜内,所以我们酒店没设有单独的PT柜。
五、母联柜
母联柜内部主开关是真空断路器,电经隔离柜过来经真空断路器进线控制,因为真空断路器具有多种保护的功能,而隔离开关没有、内装有两段母线之间的联络。
两路高压连接的开关
六、隔离柜
也称之为母线隔离柜,内部有隔离手车,高压电缆一般从隔离柜下口接入。主要是和外部电源隔开。
配电房主要设备介绍(1)
配电房主要设备
1.高压进线隔离柜
2.高压计量柜
3.高压进线柜
4.PT柜
5.变压器出线柜
6.高压母联柜
7.高压隔离柜
8.变压器
9.直流屏
10.低压母联柜
11.低压馈线柜
12.电容补偿柜
一、进线隔离柜
高压配电接线中,要求电源开关与电源(线路)之间应当有一个明确的断开点,可以保证检修时能够看到电源是被断开的,以确保人身安全,所以在高压柜进线开关前,往往设置一个隔离柜,其中的设置隔离开关或者隔离开关小车,在停电检修时将此隔离开关打开,以保证高压柜与电源断开联系。
二、计量柜
计量柜就是计量电能用的。包含设备为:1.电流互感器,为电度表提供电流信号;2.电压互感器,为电度表提供电压信号;3.高压熔断器,为电压互感器提供过流保护;4.三线三相电度表,计量电能。
三、进线柜
就是一段母线的进线开关柜,内装有主断路器。
四、PT柜
PT柜也叫电压互感器柜;一般是直接装设到母线上,以检测母线电压和实现保
护功能。内部主要安装电压互感器PT、隔离刀、熔断器和避雷器等。
高压G3;G12电柜(两路高压进线柜)内有高压真空断路器和PT柜,装在同一个电柜内,所以我们酒店没设有单独的PT柜。
五、母联柜
母联柜内部主开关是真空断路器,电经隔离柜过来经真空断路器进线控制,因为真空断路器具有多种保护的功能,而隔离开关没有、内装有两段母线之间的联络。两路高压连接的开关
六、隔离柜
也称之为母线隔离柜,内部有隔离手车,高压电缆一般从隔离柜下口接入。主要是和外部电源隔开。
七、变压器
我们使用的是四台干式变压器,容量为每台1600kva。
干式变压器主要有浇注式(绝缘等级为F)和敞开式(绝缘等级为H级)两种,这两种结构用的较多的是浇注式。浇注式干变适用于比较干燥而洁净的室内。变压器的分类:
供配电及配电设备简介
跑偏保护的安装标准: 1、长度100米以下的胶带输送机,只在机头、机尾装设一 组即可;长度100米-250米以内的胶带机应在机头、中 部、机尾各装设一组跑偏;长度在250米以上除在机头 、中部、机尾各装设一组外,每增加100米,增装一组 。特殊情况的酌情考虑增减。 2、跑偏保护的滚杆要垂直带面,滚杆的内边与托辊的边 缘在同一平面上。跑偏保护的安装高度要保障重跑偏 动作后,带面滑不出滚杆。跑偏保护设置重跑偏和轻 跑偏,轻跑偏报警不停车,重跑偏报警并立即停车。
二、进线柜
• 就是一段母线的进线开关柜,内装有主断路器。
三、PT柜
• PT柜也叫电压互感器柜;一般是直接装设到母线上,以 检测母线电压和实现保护功能。内部主要安装电压互感 器PT、隔离刀、熔断器和避雷器等。
四、母联柜
• 母联柜内部主开关是真空断路器,电经隔离柜过来经真 空断路器进线控制,因为真空断路器具有多种保护的功 能,而隔离开关没有、内装有两段母线之间的联络。 两路高压连接的开关
谢谢!
•
七、直流屏
• • • • 高压配电室直流电源柜,就是一个不间断电源,它主要用 作控制、保护、监控和操作断路器等的电气电源。 交流也可以;主要根据断路器控制操作电源类型来决定 ;用直流电源柜比交流电源柜有以下好处: 1.直流电源柜不用考虑三相平衡问题; 2.直流电源柜可以在交流电源正常的情况下给蓄电池组事 先充满电,当交流电源停电时,由蓄电池馈电,仍能保 证断路器的操作、控制、保护和监控用电。总之,较为 安全可靠。
配电房知识
配电房知识
配房是指用于集中存放、配电和控制电力的场所。它是电力系统中的一个重要组成部分,主要用于对电能进行划分、分配和监控,确保电力供应的安全可靠性。
以下是一些关于配电房的基本知识:
1. 配电房的功能:配电房的主要功能是将主干线来的电能分配到各个用电设备上,并提供相应的保护和控制。它起到了输电和配电的桥梁作用,保证了电力系统的正常运行。
2. 配电房的组成:一般情况下,配电房由进线柜、配电柜、开关柜、变压器等设备组成。进线柜用于接受主干线电能,配电柜用于将电能分配到各个支路上,开关柜用于控制电路的通断,变压器用于进行电压变换。
3. 配电房的安全措施:配电房是一个涉及高压电源的场所,因此安全性非常重要。常见的安全措施包括设置安全警示标志和防护栏,配备适当的防护设备和消防设备,定期进行维护和检修,确保设备正常运行。
4. 配电房的管理:配电房的管理包括对设备的定期巡检和维护、设备的保养和维修、操作人员的培训和安全意识的提高等。只有做好配电房的管理工作,才能确保电力系统的安全和稳定运行。
以上是关于配电房的一些基本知识,希望对您有所帮助。如需了解更多详细信息,请参考相关电力行业的技术规范和标准。
配电房主要设备及作用
配电房主要设备及作用
主要设备有哪些。
设备的作用。
配电房主要设备有哪些?
1.高压进线柜
2.高压计量柜
3.高压出线柜
4.PT柜
5.高压母联柜
6.变压器
7.直流屏
8.低压进线柜
9.低压母联柜
10.低压馈线柜
11.电容补偿柜
设备的主要作用
一、进线隔离柜
高压配电接线中,要求电源开关与电源(线路)之间应当有一个明确的断开点,可以保证检修时能够看到电源是被断开的,以确保人身安全,所以在高压柜进线开关前,往往设置一个隔离柜,其中的设置隔离开关或者隔离开关小车,在停电检修时将此隔离开关打开,以保证高压柜与电源断开联系。
二、计量柜
计量柜就是计量电能用的。
包含设备为:
1.电流互感器,为电度表提供电流信号;
2.电压互感器,为电度表提供电压信号;
3.高压熔断器,为电压互感器提供过流保护;
4.三线三相电度表,计量电能。
三、进线柜
就是一段母线的进线开关柜,内装有主断路器。
四、PT柜
PT柜也叫电压互感器柜;一般是直接装设到母线上,以检测母线电压和实现保护功能。内部主要安装电压互感器PT、隔离刀、熔断器和避雷器等。
高压G3;G12电柜(两路高压进线柜)内有高压真空断路器和PT柜,装在同一个电柜内,所以我们酒店没设有单独的PT柜。
五、母联柜
母联柜内部主开关是真空断路器,电经隔离柜过来经真空断路器进线控制,因为真空断路器具有多种保护的功能,而隔离开关没有、内装有两段母线之间的联络。
两路高压连接的开关
六、变压器
干式变压器主要有浇注式(绝缘等级为F)和敞开式(绝缘等级为H级)两种,这两种结构
用的较多的是浇注式。浇注式干变适用于比较干燥而洁净的室内。
配电房相关知识培训资料
变压器的组成与操作
01
变压器的组成
变压器主要由铁芯、绕组、油箱、散热器、调压 装置等组成。
02
变压器的操作
根据用电负荷的需求,通过调整变压器的电压和 电流来满足不同的用电需求。
断路器的组成与操作
断路器的组成
断路器主要由触头、灭弧室、操作机构等组成。
断路器的操作
根据用电需求,通过手动或自动控制断路器的闭 合和断开,保障用电安全。
的柜子。
变压器
变压器是配电房的核心设备,用于将 高压电力转化为适合低压电力用户使
用的低压电力。
低压开关柜
低压开关柜是配电房中另一重要组成 部分,用于接收和分配低压电力。它 包括进线柜、出线柜、补偿柜等不同 功能的柜子。
其他设备
配电房还包括其他辅助设备,如断路 器、隔离开关、避雷器等,以确保电 力系统的安全和稳定运行。
02 值班人员应遵守相关规章制度,并应按照制度要 求进行操作和维修。
02 配电房应定期进行设备检查和维护,确保设备正 常运行。
配电房的安全文化建设与实践
配电房应建立安全文 化,提高员工的安全 意识。
应建立安全检查制度 ,及时发现和整改安 全隐患。
应定期组织安全培训 和演练,提高员工的 安全操作技能和应急 处理能力。
配电房的防雷措施与安全防范
ቤተ መጻሕፍቲ ባይዱ总结词
配电房设备要求
配电房设备要求
1. 背景
配电房是供电系统中重要的组成部分,负责将电力从发电站输
送到使用者。为确保配电系统的正常运行和安全性,对配电房设备
提出一些基本要求是必要的。
2. 设备要求
2.1 配电房主要设备
- 主配电柜:具备适当的额定容量,能够提供稳定的电源供应,并具备过载和短路保护功能。
- 开关设备:包括断路器、接触器等,用于控制、保护和分配
电能。
- 变压器:根据用电要求,提供适当的变压变流功能,确保电
能的正常传输。
- 灭火设备:应配备合适的灭火装置,以防止火灾事故对配电
房造成损坏。
2.2 设备安装要求
- 设备布局合理:根据配电房的实际情况,对设备进行合理的布局和安装,确保操作和维护的便利性。
- 设备间距适当:设备之间应保留足够的间距,方便设备的维护和故障排除。
- 设备接地可靠:配电房设备应进行可靠的接地,以保证操作人员的安全,并降低感应电流和设备故障的发生。
3. 设备维护和检修
3.1 定期检查
- 定期检查:对配电房设备进行定期的检查,确保其正常运行和安全性。
- 记录维护情况:对每一次检查和维护进行详细的记录,以便日后的查阅和分析。
3.2 故障处理
- 及时处理故障:一旦发现配电房设备发生故障,应立即停用并采取适当的措施进行修复。
- 故障排除记录:对故障处理过程进行详细记录,以便日后分析和预防类似故障的发生。
4. 安全措施
4.1 防火措施
- 配备灭火设备:配电房应配备适当的灭火设备,如灭火器、自动喷水系统等。
- 常规巡检:定期进行配电房巡检,确保没有火源或其他火灾隐患。
4.2 人员安全
- 电气设备操作证书:配电房操作人员应持有相关的电气设备操作证书,熟悉设备操作规程,并能独立处理常见故障。
配电房主要设备介绍
配电房主要设备介绍
1.高压进线隔离柜
2.高压计量柜
3.高压进线柜
柜
5.变压器出线柜
6.高压母联柜
7.高压隔离柜
8.变压器
9.直流屏
10.低压母联柜
11.低压馈线柜
12.电容补偿柜
一、进线隔离柜
高压配电接线中,要求电源开关与电源(线路)之间应当有一个明确的断开点,可以保证修时能够看到电源是被断开的,以确保人身安全,所以在高压柜进线开关前往往设置一个隔离柜,其中的设置隔离开关或者隔离开关小车,在停电检修时将此隔离开关打开,以保证高压柜与电源断开联系。
二、计量柜
计量柜就是计量电能用的。包含设备为:
1.电流互感器,为电度表提供电流信号;
2.电压互感器,为电度表提供电压信号;
3.高压熔断器,为电压互感器提供过流保护;
4.三线三相电度表,计量电能。
三、进线柜
就是一段母线的进线开关柜,内装有主断路器。
四、PT柜
PT柜也叫电压互感器柜;一般是直接装设到母线上,以检测母线电压和实现保护功能。内部主要安装电压互感器P T、隔离刀、熔断器和避雷器等。高压G3;G12电柜(两路高压进线柜)内有高压真空断路器和P T柜,装在同一个电柜内,所以我们酒店没设有单独的P T柜。
五、母联柜
母联柜内部主开关是真空断路器,电经隔离柜过来经真空断路器进线控制,因为真空断路器具有多种保护的功能,而隔离开关没有、内装有两段母线之间的联络。两路高压连接的开关
六、隔离柜
也称之为母线隔离柜,内部有隔离手车,高压电缆一般从隔离柜下口接入主要是和外部电源隔开。
七、变压器
我们使用的是四台干式变压器,容量为每台1600kva。
干式变压器主要有浇注式(绝缘等级为F)和敞开式(绝缘等级为H级)两种,这两种结构用的较多的是浇注式。浇注式干变适用于比较干燥而洁净的室内。
(完整版)配电房主要设备介绍
配电房主要设备介绍
配电房主要设备有哪些?
1. 高压进线隔离柜
2. 高压计量柜
3. 高压进线柜
4. PT柜
5. 变压器出线柜
6. 高压母联柜
7. 高压隔离柜
8. 变压器
9. 直流屏
10.低压母联柜
11.低压馈线柜
12.电容补偿柜
一、进线隔离柜
高压配电接线中,要求电源开关与电源(线路)之间应当有一个明确的断开点,可以保证检修时能够看到电源是被断开的,以确保人身安全,所以在高压柜进线开关前,往往设置一个隔离柜,其中的设置隔离开关或者隔离开关小车,在停电检修时将此隔离开关打开,以保证高压柜与电源断开联系。
二、计量柜
计量柜就是计量电能用的。包含设备为:
1.电流互感器,为电度表提供电流信号;
2.电压互感器,为电度表提供电压信号;
3.高压熔断器,为电压互感器提供过流保护;
4.三线三相电度表,计量电能。
三、进线柜
就是一段母线的进线开关柜,内装有主断路器。
四、PT柜
PT柜也叫电压互感器柜;一般是直接装设到母线上,以检测母线电压和实现保护功能。内部主要安装电压互感器PT、隔离刀、熔断器和避雷器等。
高压G3;G12电柜(两路高压进线柜)内有高压真空断路器和PT柜,装在同一个电柜内,所以我们酒店没设有单独的PT柜。
五、母联柜
母联柜内部主开关是真空断路器,电经隔离柜过来经真空断路器进线控制,因为真空断路器具有多种保护的功能,而隔离开关没有、内装有两段母线之间的联络。
两路高压连接的开关
六、隔离柜
也称之为母线隔离柜,内部有隔离手车,高压电缆一般从隔离柜下口接入。主要是和外部电源隔开。
七、变压器
我们使用的是四台干式变压器,容量为每台1600kva。
(完整版)配电房主要设备介绍.docx
配电房主要设备介绍
配电房主要设备有哪些?
1.高压进线隔离柜
2.高压计量柜
3.高压进线柜
4.PT 柜
5.变压器出线柜
6.高压母联柜
7.高压隔离柜
8.变压器
9.直流屏
10.低压母联柜
11.低压馈线柜
12.电容补偿柜
一、进线隔离柜
高压配电接线中,要求电源开关与电源(线路)之间应当有一个明确的断开点,可以保证检
修时能够看到电源是被断开的,以确保人身安全,所以在高压柜进线开关前,往往设置一个隔离柜,其中的设置隔离开关或者隔离开关小车,在停电检修时将此隔离开关打开,以保证高压柜与电源断开联系。
二、计量柜
计量柜就是计量电能用的。包含设备为:
1.电流互感器,为电度表提供电流信号;
2.电压互感器,为电度表提供电压信号;
3.高压熔断器,为电压互感器提供过流保护;
4.三线三相电度表,计量电能。
三、进线柜
就是一段母线的进线开关柜,内装有主断路器。
四、 PT 柜
PT 柜也叫电压互感器柜;一般是直接装设到母线上,以检测母线电压和实现保护功能。内
部主要安装电压互感器PT、隔离刀、熔断器和避雷器等。
PT 柜,装在同一个电高压 G3;G12 电柜(两路高压进线柜)内有高压真空断路器和
柜内,所以我们酒店没设有单独的PT 柜。
五、母联柜
母联柜内部主开关是真空断路器,电经隔离柜过来经真空断路器进线控制,因为真空断路器具有多种保护的功能,而隔离开关没有、内装有两段母线之间的联络。
两路高压连接的开关
六、隔离柜
也称之为母线隔离柜,内部有隔离手车,高压电缆一般从隔离柜下口接入。主要是和外部电源隔开。
七、变压器
我们使用的是四台干式变压器,容量为每台1600kva。
配电房智能化清单包括哪些设备?
配电房智能化清单包括哪些设备?
国内很多配电房使用多年,其设备老旧、运行环境不佳,为消除风险,保证配电系统的可靠,要对其进行智能化改造。那接到这一类项目,不清楚配电房智能化清单包括哪些设备怎么办?本文为你解答!
一、配电房智能化清单的内容
1、一体化监控屏柜:用于安装传感器以及前置采集器、交换机等设备的柜体。
2、交换机:负责设备通网,实现网络交互。
3、前置采集机:汇总、处理配电房电气、环境等信息。
4、触摸动环屏:8寸的触控屏,用来展示配电房监控项,有触控操作功能。
5、监控显示屏:19寸的监控显示器,展示实时各位置的监控图像信息。
6、温湿度传感器:即插即用,带液晶显示屏,采集各个点位温湿度。
7、烟雾传感器:光电式感应,监控火灾信息,即时发出消防信号。
8、SF6&O2传感器:采集六氟化硫及氧气,为判断气体泄漏提供数据。
9、风机控制器:控制风机启停运行,环境调控使用。
10、照明控制器:控制室内照明灯具启停,可降低耗电,夜晚开灯,可让监控画面更清晰。
11、空调控制器:监测普通空调或精密空调,可诊断空调运行故障。
12、配电柜监测:监测配电柜、智能电表等对象的运行参数,电压、电流等。
13、水位传感器:感应电缆沟液位并告警,防止电缆受潮。
14、水泵控制器:控制水泵抽水,降低电缆沟水位。
15、……
配电房有6~10kV的高压配电室,有从400V的低压配电室,不同配电室要实现智能化改造的方向不一样,因此不同项目,所需要的配电房智能化清单是不同的。
配电房工程设备安装方案
配电房工程设备安装方案
一、前言
配电房作为工业企业、商业中心、住宅区等大型建筑的重要设施之一,是电力设备的集中
分配和控制中心。对于建筑物的正常运行和安全保障起着至关重要的作用。因此,配电房
的建设和设备安装至关重要,需要严格按照相关规范和标准进行。
本文将详细阐述配电房工程设备的安装方案,包括设备的选型、布局、安装和调试等内容,以期帮助工程中的配电房设备安装。
二、配电房工程设备选型
1.主变压器
主变压器是配电房中最重要的设备之一,主要用于将高压电能通过变压器转换成低压电能,供给给建筑物内的用电设备。在选择主变压器的时候,需要考虑建筑物的用电负荷、供电
电压等因素,同时也要考虑变压器的质量和稳定性。
2.开关设备
开关设备包括断路器、隔离开关、负荷开关等,主要用于对电路的控制和保护。在选择开
关设备时,需要考虑其额定电压、额定电流、短路能力等参数,以确保其可以满足建筑物
的用电需求。
3.配电柜
配电柜是配电房中用于集中分配电能的设备,它通常包括主干母线槽、分支母线槽、开关
设备等,用于连接建筑物的各种用电设备。在选择配电柜时,需要根据建筑物的用电负荷
和用电设备的特点来确定其容量和规格。
4.电能计量装置
电能计量装置主要用于对建筑物的用电情况进行监测和计量,通常包括电能表、计量仪表、数据采集设备等。在选择电能计量装置时,需要考虑其测量精度、通信接口、数据采集方
式等因素。
三、配电房工程设备布局
1.主变压器
主变压器通常安装在配电房的主变压器室内,其布置应符合防火、防爆等相关规范要求。
同时,还需要考虑主变压器与配电柜、开关设备等的连接方式和布局,以确保其可以有效
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

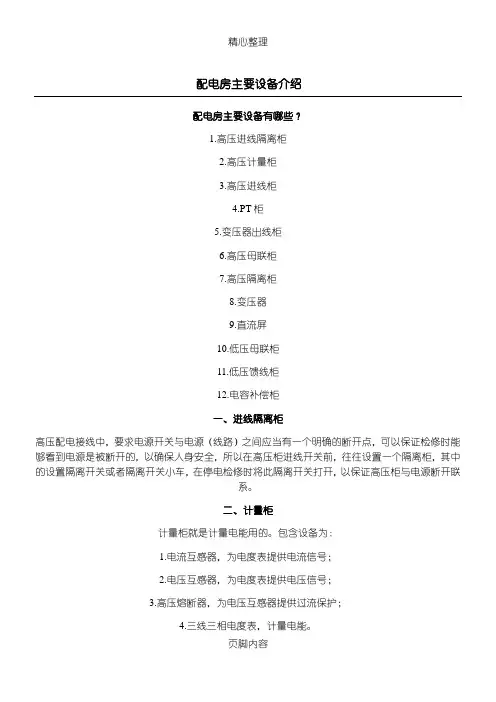

配电房主要设备介绍
配电房主要设备有哪些?
1. 高压进线隔离柜
2. 高压计量柜
3. 高压进线柜
4. PT柜
5. 变压器出线柜
6. 高压母联柜
7. 高压隔离柜
8. 变压器
9. 直流屏
10.低压母联柜
11.低压馈线柜
12.电容补偿柜
一、进线隔离柜
高压配电接线中,要求电源开关与电源(线路)之间应当有一个明确的断开点,可以保证检修时能够看到电源是被断开的,以确保人身安全,所以在高压柜进线开关前,往往设置一个隔离柜,其中的设置隔离开关或者隔离开关小车,在停电检修时将此隔离开关打开,以保证高压柜与电源断开联系。
二、计量柜
计量柜就是计量电能用的。包含设备为:
1.电流互感器,为电度表提供电流信号;
2.电压互感器,为电度表提供电压信号;
3.高压熔断器,为电压互感器提供过流保护;
4.三线三相电度表,计量电能。
三、进线柜
就是一段母线的进线开关柜,内装有主断路器。
四、PT柜
PT柜也叫电压互感器柜;一般是直接装设到母线上,以检测母线电压和实现保护功能。内部主要安装电压互感器PT、隔离刀、熔断器和避雷器等。
高压G3;G12电柜(两路高压进线柜)内有高压真空断路器和PT柜,装在同一个电柜内,所以我们酒店没设有单独的PT柜。
五、母联柜
母联柜内部主开关是真空断路器,电经隔离柜过来经真空断路器进线控制,因为真空断路器具有多种保护的功能,而隔离开关没有、内装有两段母线之间的联络。
两路高压连接的开关
六、隔离柜
也称之为母线隔离柜,内部有隔离手车,高压电缆一般从隔离柜下口接入。主要是和外部电源隔开。
七、变压器
我们使用的是四台干式变压器,容量为每台1600kva。
干式变压器主要有浇注式(绝缘等级为F)和敞开式(绝缘等级为H级)两种,这两种结构用的较多的是浇注式。浇注式干变适用于比较干燥而洁净的室内。
变压器的分类:
1.按冷却方式分:干式(自冷)变压器、油浸(自冷)变压器、氟化物(蒸发冷却)变压器。
2.按防潮方式分类:开放式变压器、灌封式变压器、密封式变压器。
3.按铁芯或线圈结构分类:芯式变压器(插片铁芯、C型铁芯、铁氧体铁芯)、壳式变压器(插片铁芯、C型铁芯、铁氧体铁芯)、环型变压器、金属箔变压器。
4.按电源相数分类:单相变压器、三相变压器、多相变压器。
按用途分:电源变压器、调压变压器、音频变压器、中频变压器、高频变压器、脉冲变压器。
变压器的绝缘等级
变压器的绝缘等级,并不是绝缘强度的概念,而是允许的温升的标准,即绝缘等级是指其所用绝缘材料的耐热等级,分A、E、B、F、H级。绝缘温度等级分为A级E级B级F级H级。各绝缘等级具体允许温升标准如下:
1.最高允许温度(℃)105 120 130 155 180
2. 绕组温升限值(℃)60 75 80 100 125
3.性能参考温度(℃)80 95 100 120 145
八、直流屏
高压配电室直流电源柜,就是一个不间断电源,它主要用作控制、保护、监控和操作断路器等的电气电源。
交流也可以;主要根据断路器控制操作电源类型来决定;用直流电源柜比交流电源柜有以下好处:
1.直流电源柜不用考虑三相平衡问题;
2.直流电源柜可以在交流电源正常的情况下给蓄电池组事先充满电,当交流电源停电时,由蓄电池馈电,仍能保证断路器的操作、控制、保护和监控用电。总之,较为安全可靠。
九、电容柜
电容柜的作用
1:补偿无功功率
2:提高电能质量
3:降低损耗
通过自动补偿控制器收集到负荷端的无功损耗(功率因数)情况,自动进行电容补偿的投切动作,从而达到减少无功损耗、提高功率因数的目的。
提高功率因数,提高电能质量,功率因数低的话电能都用来做无用功了,我们要用电来做有用功,比例越高越好,所以就用电容器补偿,提高功率因数。此外,规范也有相应的要求。电力局要求不低于0.85。
十、低压联络柜
两路母线联络开关。
十一、低压馈线柜
低压馈线柜也称出线柜,将总电源电能分配输出的一个总开关。
五防连锁
1、防止误分、误合断路器。
即:只有操作指令与操作设备对应才能对被操作设备操作。
2、防止带负荷分、合隔离开关。
即:断路器、负荷开关、接触器合闸状态不能操作隔离开关。
3、防止带电挂(合)接地线(接地开关)。
即:只有在断路器分闸状态,才能挂接地线或合上接地开关。
4、防止带地线送电。
即:防止带接地线(接地开关)合断路器(隔离开关)
5、防止误入带电间隔。
即:只有隔室不带电时,才能开门进入隔室。
