三极管的放大区饱和区截止区如何区分
三极管三种工作状态详解
三极管的三种工作状态三极管的三种工作状态（放大、截止、饱和）；放大电路的静态、动态；直流通路、交流通路；截止状态：当加在三极管发射结的电压小于PN结的导通电压，基极电流为零，集电极电流和发射极电流都为零，三极管这时失去了电流放大作用，集电极和发射极之间相当于开关的断开状态，我们称三极管处于截止状态。
一般将IB≤0的区域称为截止区, 在图中为IB＝0的一条曲线的以下部分。
此时IC也近似为零。
由于各极电流都基本上等于零, 因而此时三极管没有放大作用。
其实IB＝0时, IC并不等于零, 而是等于穿透电流ICEO。
一般硅三极管的穿透电流小于1μA, 在特性曲线上无法表示出来。
锗三极管的穿透电流约几十至几百微安。
当发射结反向偏置时, 发射区不再向基区注入电子, 则三极管处于截止状态。
所以, 在截止区, 三极管的两个结均处于反向偏置状态。
对NPN三极管, UBE＜0, UBC＜0。
放大状态：当加在三极管发射结的电压大于PN结的导通电压，并处于某一恰当的值时，三极管的发射结正向偏置，集电结反向偏置，这时基极电流对集电极电流起着控制作用，使三极管具有电流放大作用，其电流放大倍数β＝ΔIc/ΔIb，这时三极管处放大状态。
此时发射结正向运用, 集电结反向运用。
在曲线上是比较平坦的部分, 表示当IB一定时, IC 的值基本上不随UCE而变化。
在这个区域内,当基极电流发生微小的变化量ΔIB时, 相应的集电极电流将产生较大的变化量ΔIC, 此时二者的关系为ΔIC＝βΔIB该式体现了三极管的电流放大作用。
对于NPN三极管, 工作在放大区时UBE≥0.7V, 而UBC＜0。
饱和导通状态：当加在三极管发射结的电压大于PN结的导通电压，并当基极电流增大到一定程度时，集电极电流不再随着基极电流的增大而增大，而是处于某一定值附近不怎么变化，这时三极管失去电流放大作用，集电极与发射极之间的电压很小，集电极和发射极之间相当于开关的导通状态。
3极管的三种工作状态
3极管的三种工作状态引言三极管（transistor）是一种重要的电子元件，广泛应用于各种电子设备中。
它是一种半导体器件，由三个区域组成：发射区、基区和集电区。
三极管的工作状态可以分为三种：放大状态、截止状态和饱和状态。
本文将详细介绍三极管的三种工作状态及其特点。
1. 放大状态放大状态是三极管最常见的工作状态之一。
在放大状态下，三极管被用作信号放大器，将输入的弱信号放大到合适的幅度。
放大状态下的三极管可以分为NPN型和PNP型两种。
1.1 NPN型三极管的放大状态NPN型三极管中，发射区掺杂为N型半导体，基区掺杂为P型半导体，集电区掺杂为N型半导体。
在放大状态下，NPN型三极管的工作原理如下：1.电流流向：当输入信号施加到基极时，基极电流（IB）会引起发射极电流（IE）的变化，进而控制集电极电流（IC）的变化。
这种电流放大的作用使得输入信号能够被放大。
2.放大倍数：NPN型三极管的放大倍数由集电极电流和基极电流的比值（IC/IB）决定。
一般来说，NPN型三极管的放大倍数较高，可以达到几十到几百倍。
3.特点：放大状态下的NPN型三极管具有低输入阻抗、高输出阻抗、大电流放大倍数等特点。
1.2 PNP型三极管的放大状态PNP型三极管中，发射区掺杂为P型半导体，基区掺杂为N型半导体，集电区掺杂为P型半导体。
PNP型三极管的放大状态与NPN型三极管类似，但电流的流向相反。
1.电流流向：当输入信号施加到基极时，基极电流（IB）会引起发射极电流（IE）的变化，进而控制集电极电流（IC）的变化。
这种电流放大的作用使得输入信号能够被放大。
2.放大倍数：PNP型三极管的放大倍数由集电极电流和基极电流的比值（IC/IB）决定。
一般来说，PNP型三极管的放大倍数较高，可以达到几十到几百倍。
3.特点：放大状态下的PNP型三极管具有低输入阻抗、高输出阻抗、大电流放大倍数等特点。
2. 截止状态截止状态是三极管的一种工作状态，也称为关断状态。
npn三极管的截止 放大 饱和状态
npn三极管的截止放大饱和状态NPN三极管是电子工程领域中常用的一种电子器件，它可以用于电子放大器和开关等多种应用中。
在使用NP三极管时，我们需要了解NP三极管的三种基本状态：截止状态、放大状态、和饱和状态。
下面将详细介绍各状态的特点和相关内容。
一、截止状态截止状态是指当NP三极管的基极电压小于某一特定值时，输出电流几乎为零的状态。
此时三极管的负极连接到电源的负端，正极连接到电源的正极。
此时电源电压不起作用，而导通电路的电源电压不断增大，则三极管也不会改变状况。
在截止状态下，基极和发射极之间的电阻很大，形成高电阻区。
负极和基极之间的电阻非常低，形成低电阻区。
这种情况下，三极管工作于一个完全隔离的状态。
二、放大状态放大状态是指当缓冲电阻存在时，靠向基极的扇形尺寸的区域变成低电阻区，靠向集电区域的尺寸变成高电阻区，而导致基极电流的放大的状态。
在放大状态下，三极管的输出电流与输入电流之间有明显的比例关系，且放大倍数很高，可以达到数百倍的放大倍数。
这是由于输入电压相对较小，可以将输出电流扩大数百倍。
此时，基极和发射极之间的电阻很低，形成低电阻区。
但负极和集电区域之间的电阻非常高，形成高电阻区。
三、饱和状态饱和状态是指当三极管的基极电压达到一定电压后，输出电流不再随电压变化并趋于稳定的状态。
此时，三极管处于透明状态，容易通过。
在饱和状态下，基极和发射极之间的电阻很低，并且基极电压足够高，可以使三极管进入放大状态。
但负极和集电区域之间的电阻很低，形成低电阻区。
而且，当电阻很低时，三极管的输出电流被限制，因此这种状态称为饱和状态。
总结：三极管的截止、放大和饱和状态是电子工程领域中常用的三个状态。
了解这些状态及其操作，可以帮助我们在使用三极管时更好地控制它的输出和增益。
当我们了解了NP三极管的工作方式，才能更好地运用它，从而发挥出它的功效。
如何正确理解三极管的放大区、饱和区、截止区
如何正确理解三极管的放⼤区、饱和区、截⽌区转发：三极管的⼯作原理对三极管放⼤作⽤的理解，切记⼀点：能量不会⽆缘⽆故的产⽣，所以，三极管⼀定不会产⽣能量。
但三极管厉害的地⽅在于：它可以通过⼩电流去控制⼤电流。
放⼤的原理就在于：通过⼩的交流输⼊，控制⼤的静态直流。
假设三极管是个⼤坝，这个⼤坝奇怪的地⽅是，有两个阀门，⼀个⼤阀门，⼀个⼩阀门。
⼩阀门可以⽤⼈⼒打开，⼤阀门很重，⼈⼒是打不开的，只能通过⼩阀门的⽔⼒打开。
所以，平常的⼯作流程便是，每当放⽔的时候，⼈们就打开⼩阀门，很⼩的⽔流涓涓流出，这涓涓细流冲击⼤阀门的开关，⼤阀门随之打开，汹涌的江⽔滔滔流下。
如果不停地改变⼩阀门开启的⼤⼩，那么⼤阀门也相应地不停改变，假若能严格地按⽐例改变，那么，完美的控制就完成了。
在这⾥，Ube 就是⼩⽔流，Uce 就是⼤⽔流，⼈就是输⼊信号。
当然，如果把⽔流⽐为电流的话，会更确切，因为三极管毕竟是⼀个电流控制元件。
如果某⼀天，天⽓很旱，江⽔没有了，也就是⼩的⽔流那边是空的。
管理员没有打开⼩阀门，尽因此没有⽔流的存在，简单的讲就是三极管未导通，Ube<打开电压，⼀般是⼩于0.5或者0.7V ，此时Ib=0，Ic=Iceo ≈0.这就是三极管中的截⽌区。
饱和区是⼀样的，因为此时江⽔达到了很⼤很⼤的程度，管理员开的阀门⼤⼩已经没⽤了。
如果不开阀门江⽔就⾃⼰冲开了，这就是⼆极管的击穿。
在模拟电路中，⼀般阀门是半开的，通过控制其开启⼤⼩来决定输出⽔流的⼤⼩。
没有信号的时候，⽔流也会流，所以，不⼯作的时候，也会有功耗。
⽽在数字电路中，阀门则处于开或是关两个状态。
当不⼯作的时候，阀门是完全关闭的，没有功耗。
截⽌状态三极管作为开关使⽤时，仍是处于下列两种状态下⼯作。
1.截⽌(cut off)状态:如图5所⽰，当三极管之基极不加偏压或加上反向偏压使BE 极截⽌时(BE 极之特性和⼆极管相同，须加上⼤于0.7V 之正向偏压时才态导通)，基极电流IB=0，因为IC=βIB，所以IC=IE=0，此时CE 极之间相当于断路，负载⽆电流。
三极管截止区放大区和饱和区详解

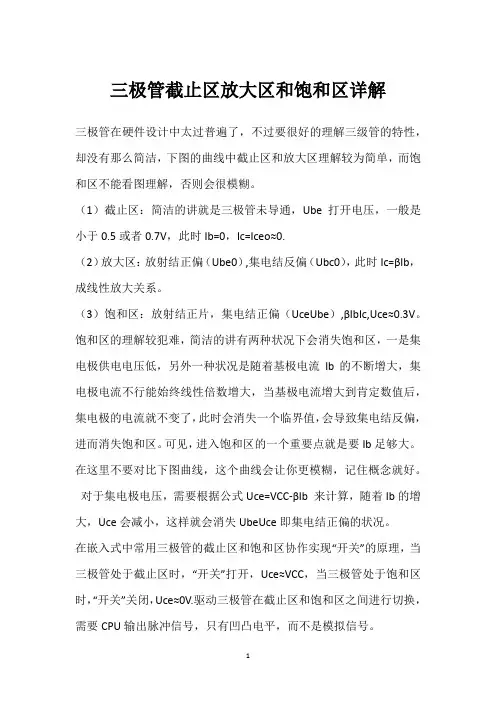

三极管截止区放大区和饱和区详解
三极管在硬件设计中太过普遍了，不过要很好的理解三级管的特性，却没有那么简洁，下图的曲线中截止区和放大区理解较为简单，而饱和区不能看图理解，否则会很模糊。
（1）截止区：简洁的讲就是三极管未导通，Ube打开电压，一般是小于0.5或者0.7V，此时Ib=0，Ic=Iceo≈0.
（2）放大区：放射结正偏（Ube0）,集电结反偏（Ubc0），此时Ic=βIb，成线性放大关系。
（3）饱和区：放射结正片，集电结正偏（UceUbe）,βIbIc,Uce≈0.3V。
饱和区的理解较犯难，简洁的讲有两种状况下会消失饱和区，一是集电极供电电压低，另外一种状况是随着基极电流Ib的不断增大，集电极电流不行能始终线性倍数增大，当基极电流增大到肯定数值后，集电极的电流就不变了，此时会消失一个临界值，会导致集电结反偏，进而消失饱和区。
可见，进入饱和区的一个重要点就是要Ib足够大。
在这里不要对比下图曲线，这个曲线会让你更模糊，记住概念就好。
对于集电极电压，需要根据公式Uce=VCC-βIb 来计算，随着Ib的增大，Uce会减小，这样就会消失UbeUce即集电结正偏的状况。
在嵌入式中常用三极管的截止区和饱和区协作实现“开关”的原理，当三极管处于截止区时，“开关”打开，Uce≈VCC，当三极管处于饱和区时，“开关”关闭，Uce≈0V.驱动三极管在截止区和饱和区之间进行切换，需要CPU输出脉冲信号，只有凹凸电平，而不是模拟信号。
三极管在电路中的工作状态以及工作条件
三极管在电路中的工作状态以及工作条件：三极管有三种工作状态：截止状态、放大状态、饱和状态。
当三极管用于不同目的时，它的工作状态是不同的三极管的三种状态也叫三个工作区域即：截止区、放大区和饱和区：(1)、截止区：当三极管b 极无电流时三极管工作在截止状态，c到e之间阻值无穷大，c到e之间无电流通过。
NPN型三极管要截止的电压条件是发射结电压Ube小于0.7V 即Ub-Ue<0.7VPNP型三极管要截止的电压条件是发射结电压Ueb小于0.7V 即Ue-Ub<0.7V (2)、放大区：三极管的b极有电流，Ic和Ie都随Ib改变而变化，即c极电流Ic 和e极电流Ie的大小受b极电流Ib控制。
Ib越大，Rce越小，Ice越大；反之Ib 越小，Rce越大，Ice越小。
在基极加上一个小信号电流，引起集电极大的信号电流输出。
NPN三极管要满足放大的电压条件是发射极加正向电压，集电极加反向电压:Ube=0.7V即Ub-Ue=0.7VPNP三极管要满足放大的电压条件是发射极加正向电压，集电极加反向电压: Ueb=0.7V即Ue-Ub=0.7V(3)、饱和区：当三极管的集电结电流IC增大到一定程度时，再增大Ib，Ic也不会增大，超出了放大区，进入了饱和区。
饱和时，集电极和发射之间的内阻最小，集电极和发射之间的电流最大。
三极管没有放大作用，集电极和发射极相当于短路，常与截止配合于开关电路。
NPN型三极管要满足饱和的电压条件是发射结和集电结均处于正向电压: Ube>0.7V即Ub-Ue>0.7VPNP型三极管要满足饱和的电压条件是发射结和集电结均处于正向电压: Ueb>0.7V即Ue-Ub>0.7V从三极管的伏安特性可知：其工作区域分截止区、放大区、饱和区；放大区在截止区和饱和区之间，如果静态工作点不合适，偏向截止或饱和区，放大的信号会进入偏向的区域，其信号会产生失真。
NPN:Uce=Uc-Ue>0；PNP:Uce<0。
三极管放大 截止 饱和
三极管放大截止饱和三极管是一种具有放大、开关和稳压等电子特性的半导体元件，是电子设备中最常见的一种器件之一。
在电路中三极管有三个极：发射极、基极和集电极。
三极管放大、截止和饱和是三极管最基础的三种工作状态，本文将分步骤阐述三极管的放大，截止，饱和三种状态。
1. 三极管工作原理在三极管中，当进入基极的电流足够大时，基极和发射极之间就会发生浓度不同的电子扩散，从而形成发射电流。
而这时，就会在集电极和发射极之间产生大约等于发射电流几倍的集电电流，从而实现放大作用。
2. 三极管放大状态三极管的放大状态是指，当在基极加上充分的电压时，三极管工作在放大状态。
此时，其射极发出的电子流被集电极吸收，形成一个电流放大器。
在放大状态中，三极管的电流增益量很大，正常工作时前面的电路只要提供足够的基极电压，就可以实现电流的放大效果。
3. 三极管截止状态三极管的截止状态，是指当三极管的基极施加的电压非常小，不能使三极管的集电极和发射极之间的电流增大时，三极管就会处于截止状态。
此时，三极管的输出电流非常小，即处于关闭状态。
4. 三极管饱和状态三极管的饱和状态，是指当三极管的基极施加的电压非常大，使三极管的集电极和发射极之间的电流已经不能再增大时，三极管就会处于饱和状态。
此时，三极管的输出电流值也已经尽量大，即处于开启状态。
5. 总结在三极管的三种状态中，放大状态是最常见的状态，其作用在电路中主要是电流的放大效果。
而截止状态和饱和状态则在开关电路和数字电路中使用比较频繁。
需要注意的是，三极管的工作状态取决于其基极电压和电路中的其他参数，因此，应根据实际情况来选择合适的状态和参数，以保证电路正常运行和工作可靠。
放大区截止区饱和区的判断
放大区截止区饱和区的判断1. 概述放大区截止区饱和区是半导体器件中常用的三个区域，用于控制电流流动。
在本文中，我们将深入探讨这三个区域的判断方法及其在电子设备中的应用。
2. 放大区放大区是半导体器件中的一种工作区域，通常用于放大电流信号。
在放大区，半导体器件的非线性特性能够将输入信号放大到更高的幅度。
放大区的判断可以通过以下几个方法进行：2.1 简单共集电极电路简单共集电极电路是一种常用的判断放大区的方法。
当输入电流为正值且足够小的时候，输出电流也是正值，且放大的倍数较大。
因此，可以通过分析输入输出电流的关系来判断是否处于放大区。
2.2 输出电阻判断法在放大区，输出电阻较小，可以通过测量输出电阻的大小来判断是否处于放大区。
在放大区，输出电阻一般为几十欧姆至几百欧姆的数量级，而在其他区域，输出电阻较大。
3. 截止区截止区是半导体器件中的一种工作区域，通常用于将电流截断，实现开关作用。
在截止区，输入电流较小，输出电流极低。
截止区的判断可以通过以下几个方法进行：3.1 输入电流判断法当输入电流为负值且足够小的时候，输出电流应该极低或者可以忽略。
因此，可以通过观察输出电流来判断是否处于截止区。
3.2 输入输出特性判断法在截止区，输入输出特性呈现出一种特殊的非线性特性。
当输入电压小于某个截止电压时，输出电流极低或可以忽略。
通过测量输入输出特性曲线，可以判断是否处于截止区。
4. 饱和区饱和区是半导体器件中的一种工作区域，通常用于将电流完全导通，实现开关作用。
在饱和区，输入电流较大，输出电流接近饱和电流。
饱和区的判断可以通过以下几个方法进行：4.1 饱和电流判断法当输入电流较大时，输出电流应该接近饱和电流。
可以通过测量输出电流来判断是否处于饱和区。
4.2 输入输出特性判断法在饱和区，输入输出特性呈现出一种特殊的非线性特性。
当输入电压大于某个饱和电压时，输出电流几乎不再变化，保持接近饱和电流的数值。
通过测量输入输出特性曲线，可以判断是否处于饱和区。
简述三极管的三种工作状态
简述三极管的三种工作状态一、截止状态截止状态是指三极管的基极电流为零，此时三极管处于关闭状态，没有电流通过。
在截止状态下，三极管的集电极与发射极之间的电阻非常大，等效为开路状态。
截止状态是三极管的一种稳定工作状态，常用于开关电路中的开关功能。
二、放大状态放大状态是指三极管的基极电流为正常工作电流范围内，此时三极管处于放大状态，可以对输入信号进行放大处理。
在放大状态下，三极管的集电极与发射极之间的电阻相对较小，等效为闭合状态。
放大状态是三极管最常用的工作状态，广泛应用于放大电路和信号处理电路中。
三、饱和状态饱和状态是指三极管的基极电流过大，超出了正常工作电流范围，此时三极管处于饱和状态，导通电流较大。
在饱和状态下，三极管的集电极与发射极之间的电阻非常小，等效为短路状态。
饱和状态常用于开关电路中的导通功能。
三极管的工作状态是由基极电流决定的，当基极电流为零时，三极管处于截止状态，没有电流通过；当基极电流在正常范围内时，三极管处于放大状态，可以对信号进行放大处理；当基极电流过大时，三极管处于饱和状态，导通电流较大。
不同的工作状态对应着不同的电阻状态，从而实现不同的功能。
三极管的工作状态在电子设备中起着重要的作用。
截止状态和饱和状态常用于数字电路中的开关功能，可以实现高低电平的转换；放大状态常用于模拟电路中的信号放大功能，可以增强信号的幅度。
三极管的工作状态可以通过外部电路的设计来控制，从而实现不同的功能要求。
总结起来，三极管的三种工作状态分别是截止状态、放大状态和饱和状态。
截止状态是指三极管关闭，没有电流通过；放大状态是指三极管对信号进行放大处理；饱和状态是指三极管导通电流较大。
不同的工作状态对应着不同的电阻状态，实现了不同的功能。
三极管的工作状态在电子设备中具有重要的应用价值，对于实现不同的电路功能起着关键作用。
三极管的三种工作状态及基本判断方法
三极管的三种工作状态及基本判断方法三极管是一种重要的电子器件，常用于电子电路中的放大、开关等功能。
它有三种基本的工作状态，即截止状态、饱和状态和放大状态。
下面分别介绍三种状态及其基本判断方法。
1.截止状态：当三极管处于截止状态时，其输入电流IB非常小，基极电压VBE小于开启电压2VBE（0.7V×2=1.4V），无法将电流放大为输出电流IC，此时三极管不起放大作用。
可以通过以下判断方法判断三极管是否处于截止状态：（1）测量器件各个引脚的电压：如果基极电压VBE小于1.4V，集电极电压VCE大于1V，则可以判定器件处于截止状态。
（2）测量基极电流IB：当基极电流IB非常小（一般小于0.1mA）时，可以判定器件处于截止状态。
2.饱和状态：当三极管处于饱和状态时，其输入电流IB足够大，使得位于基极与发射极之间的pn结饱和，整个三极管相当于一条低电阻的导线。
可以通过以下判断方法判断三极管是否处于饱和状态：（1）测量器件各个引脚的电压：如果基极与发射极之间的VBE小于1.4V，集电极与发射极之间的VCE小于0.2V，则可以判定器件处于饱和状态。
（2）测量基极电流IB：当基极电流IB大于一定值（一般大于1mA），可以判定器件处于饱和状态。
3.放大状态：当三极管处于放大状态时，其输入电流IB的大小能够控制输出电流IC的放大倍数。
（1）测量器件各个引脚的电压：如果基极电压VBE大于1.4V，集电极电压VCE大于0.2V，则可以判定器件处于放大状态。
（2）测量基极电流IB和集电极电流IC：当基极电流IB和集电极电流IC之间存在一定的倍数关系（一般二极管电流的100倍以上），可以判定器件处于放大状态。
需要注意的是，判断三极管的工作状态需要结合具体的电路情况和测量仪器来进行。
同时，在实际应用中，还需考虑电路中的负载情况、电源电压等因素的影响，以确保三极管工作在正确的状态下，发挥最佳的性能和功能。
三极管开关电路的工作状态分析，快速判断，以及计算方法！
三极管开关电路的工作状态分析，快速判断，以及计算方法！一、三极管的工作状态分析三极管有三个工作区域，分别是：截止区：基极电压小于开启电压（0.6~0.7V）或基极电路小于开启电流，供应不足；饱和区：注入基极的电流不断聚集，超过了需求量，供大于求；放大区：介于截止和饱和区之间的一个阶段，注入基极的电流不断上升，对应的集电极电流成比例（三极管的放大倍数）增加，供需平衡。
图1.1、典型的NPN三极管开关电路如图1.1，三极管的放大倍数为A,则Ic=A*Ib，然后Vout=Vcc-Ic*R3。
当Ib持续增加，Ic会成比例(A*Ib)增加，然后Vout=(Vcc-Ic*R3)会持续地减小，此时三极管处于放大区。
显然，Vout的减小是有一个下限的，这个下限是三极管的Vce的饱和值（Vce_sat），一般在0.2V 左右。
总之，Ib增大到一定数值之后，Ic不会再增加，Vout会被限制在Vce_sat处，此时三极管处于饱和区。
当三极管可以在饱和区和截止区之间自由切换，那么这个三极管电路可以作为一个数字开关来使用。
图 1.1，是一个典型的三极管开关电路，R1=20Kohm,R2=10Kohm,R3=10Kohm,U1=BC847C。
图1.2、典型的NPN三极管开关电路基于图1.2，为了测试开关电路的开关特性，在输入端注入三角波，然后可以得到其中的控制逻辑关系如图1.3所示。
图1.3、三极管开关电路的逻辑关系如果将R1由20Kohm增大到150Kohm，电路的特性发生了很大变化，虽然还能实现开关，但是开关过程已经变得不再干脆，显得“粘滞”。
图1.4、增大R1=150Kohm之后的三极管电路继续增大R1至160Kohm之后，情况进一步恶化，已经无法达到开关的目的了，如图1.5所示。
图1.5、增大R1=160Kohm之后的三极管电路由此可见，R1就像一个阀门，如果三极管的目的是被用作数字开关使用，那么阀门的开口必须足够大。
三极管放大饱和截止
三极管放大饱和截止三极管是一种常用的电子元件，广泛应用于电子电路中。
在电子电路中，三极管可以用来放大信号，实现信号的放大功能。
而三极管的工作状态可以分为饱和和截止两种，具有不同的特性和应用。
我们来了解一下什么是饱和和截止。
在三极管工作中，饱和指的是当输入电流足够大时，三极管的输出电流达到最大值，此时三极管处于饱和状态。
而截止则是指当输入电流很小或者为零时，三极管的输出电流也很小或者为零，此时三极管处于截止状态。
三极管的放大功能是通过控制输入电流实现的。
当输入电流较小时，三极管处于截止状态，此时输入电流的变化不会对输出电流产生明显的影响，因此无法实现信号的放大。
而当输入电流增大到一定程度时，三极管会进入饱和状态，此时输入电流的变化会显著影响输出电流的变化，从而实现信号的放大作用。
三极管的放大饱和截止特性使其在电子电路中有着广泛的应用。
其中，放大功能主要应用在放大器电路中。
放大器电路可以将输入信号放大到较大的幅度，以便驱动其他设备或者传输信号。
而三极管的放大功能使其成为放大器电路中重要的元件之一。
三极管的饱和截止特性还可以应用于开关电路中。
在开关电路中，三极管可以控制电路的通断，实现信号的开关功能。
当三极管工作在饱和状态时，电路通路打开，信号可以通过；而当三极管工作在截止状态时，电路通路断开，信号无法通过。
因此，三极管的饱和截止特性使其成为开关电路中重要的元件之一。
除了放大和开关功能，三极管的饱和截止特性还可以应用于多种电子电路中。
例如，三极管可以用来实现电流源，稳压源等特殊功能电路。
通过合理利用三极管的饱和截止特性，可以设计出各种不同功能的电子电路，满足不同的应用需求。
总结起来，三极管的放大饱和截止特性使其在电子电路中有着广泛的应用。
无论是在放大器电路、开关电路还是其他特殊功能电路中，三极管都扮演着重要的角色。
通过合理利用三极管的特性，我们可以设计出高性能、高效率的电子电路，实现不同的功能需求。
三极管的放大饱和截止特性对于电子工程师来说是必备的基础知识，掌握了这一点，我们可以更好地运用三极管，设计出更加优秀的电子产品。
三极管饱和，放大，截止电压判断
三极管饱和，放大，截止电压判断
1．截止状态所谓截止，就是三极管在工作时，集电极电流始终为0。
此时，集电极与发射极间电压接近电源电压。
对于NPN 型硅三极管来说，当U be在0～0.5V 之间时，I b很小，无论I b怎样变化，I c都为0。
此时，三极管的内阻（Rce）很大，三极管截止。
当在维修过程中，测得U be低于0.5V 或Uce接近电源电压时，就可知道三极管处在截止状态。
当 U be在0.5～0.7V 之间时，U be的微小变化就能引起I b的较大变化，I b随U be基本呈线性变化，从而引起I c的较大变化（I c=βI b）。
这时三极管处于放大状态，集电极与发射极间电阻（Rce）随U be可变。
当在维修过程中，测得U be在0.5～0.7V 之间时，就可知道三极管处在放大状态。
3．饱和状态
当三极管的基极电流（I b）达到某一值后，三极管的基极电流无论怎样变化，集电极电流都不再增大，一直处于最大值，这时三极管就处于饱和状态。
三极管的饱和状态是以三极管集电极电流来表示的，但测量三极管的电流很不方便，可以通过测量三极管的电压U be及U ce来判断三极管是否进入饱和状态。
当U be略大于0.7V 后，无论U be怎样变化，三极管的I c将不能再增大。
此时三极管内阻（Rce）很小，U ce 低于0.1V，这种状态称为饱和。
三极管在饱和时的U ce 称为饱和压降。
当在维修过程中测量到U be在0.7V 左右、而U ce低于0.1V 时，就可知道三极管处在饱和状态。
三极管的三种工作状态
三极管的三种工作状态引言。
三极管是一种重要的电子元件，广泛应用于电子电路中。
它具有三种工作状态，分别是放大状态、截止状态和饱和状态。
本文将分别对三极管的这三种工作状态进行介绍，以便读者更好地理解三极管的工作原理和应用。
放大状态。
当三极管的基极电压大于零时，三极管处于放大状态。
在这种状态下，三极管的输出电流和输入电流之间存在线性关系，即输出电流正比于输入电流。
这使得三极管成为一种重要的电流放大器，可以用来放大微弱的信号。
在放大状态下，三极管的输入电阻较低，输出电阻较高，具有较大的电流放大倍数。
因此，三极管在放大状态下被广泛应用于各种电子设备中，如放大器、调制解调器等。
截止状态。
当三极管的基极电压小于零时，三极管处于截止状态。
在这种状态下，三极管的输出电流极小，几乎可以忽略不计。
因此，三极管在截止状态下相当于一个断路，不会对电路产生任何影响。
截止状态下的三极管具有较高的输入电阻和较低的输出电阻，可以用来作为开关元件。
在数字电路中，三极管常常被用来实现逻辑门和存储器等功能。
饱和状态。
当三极管的集电极电压大于基极电压时，三极管处于饱和状态。
在这种状态下，三极管的输出电流达到最大值，不再随输入电流的变化而变化。
饱和状态下的三极管具有较低的输入电阻和较低的输出电阻，可以用来作为开关元件。
在模拟电路中，三极管的饱和状态常常被用来实现放大器的最大输出功率。
在数字电路中，三极管的饱和状态常常被用来实现逻辑门和存储器等功能。
结论。
三极管是一种重要的电子元件，具有放大、截止和饱和三种工作状态。
在放大状态下，三极管可以用来放大微弱的信号；在截止状态下，三极管可以用来作为开关元件；在饱和状态下，三极管可以用来实现放大器的最大输出功率。
三极管的这三种工作状态使得它在各种电子设备中发挥着重要的作用，如放大器、调制解调器、逻辑门和存储器等。
因此，对三极管的三种工作状态有深入的了解，对于电子工程师和电子爱好者来说都是非常重要的。
三极管开关状态详解
三极管开关状态详解三极管是一种重要的电子元件，其工作状态可以由基极（B）和发射极（E）之间的电压控制。
根据电压的不同，三极管可以处于开启状态、关闭状态、饱和区、截止区和放大区等不同状态。
下面将对每种状态进行详细解释。
1. 开启状态当基极电压大于发射极电压时，三极管处于开启状态。
此时，电流从集电极（C）流向发射极（E），同时基极（B）和集电极（C）之间也有电流通过。
在这个状态下，三极管相当于一个导通开关，可以用来控制大电流的通断。
2. 关闭状态当基极电压小于发射极电压时，三极管处于关闭状态。
此时，电流从发射极（E）流向集电极（C），同时基极（B）和集电极（C）之间没有电流通过。
在这个状态下，三极管相当于一个断开开关，可以用来切断大电流。
3. 饱和区当基极电压增加到一定程度时，三极管进入饱和区。
此时，虽然基极电压仍然小于发射极电压，但基极和集电极之间的电压差已经很小，导致电流不再增加。
在这个状态下，三极管的导通电阻很小，可以用来实现低电阻的导通。
4. 截止区当基极电压减小到一定程度时，三极管进入截止区。
此时，虽然基极电压仍然大于发射极电压，但基极和集电极之间的电压差已经很大，导致几乎没有电流通过。
在这个状态下，三极管的导通电阻很大，可以用来实现高电阻的断开。
5. 放大区在开启状态和饱和区之间有一段区域称为放大区。
在这个区域内，三极管的基极电流对集电极电流有放大作用。
当基极电流增加时，集电极电流也会相应增加。
这个区域是三极管工作的主要区域，可以用来实现信号的放大和传输。
综上所述，三极管在不同的电压作用下可以处于不同的工作状态，从而在电路中发挥不同的作用。
在开关电路中，三极管可以作为开关元件来控制电流的通断；在放大电路中，三极管可以作为放大元件来放大信号的幅度和功率。
度的执行效果。
三极管的工作区域
三极管的工作区域三极管是一种常见的电子器件，广泛应用于电子电路中。
它具有三个电极：发射极、基极和集电极。
根据不同的电压和电流条件，三极管可以工作在不同的区域。
本文将详细介绍三极管的工作区域，并解释它们的特点和应用。
一、截止区截止区是三极管最常见的工作区域之一。
当基极-发射极电压为零或负值时，三极管处于截止区。
此时，三极管的集电极-发射极电流非常小，几乎为零。
在截止区，三极管相当于一个断路器，不导电。
截止区的特点是发射极电流非常小，集电极电流几乎为零。
二、饱和区饱和区是三极管的另一个常见工作区域。
当基极-发射极电压为正值时，三极管可以进入饱和区。
在饱和区，三极管的集电极-发射极电流达到最大值，且基极-发射极电压为饱和电压。
饱和区的特点是三极管的集电极电流达到饱和电流，且基极-发射极电压为饱和电压。
三、放大区除了截止区和饱和区，三极管还有一个重要的工作区域，即放大区。
在放大区，三极管的集电极-发射极电流处于截止区和饱和区之间的状态。
放大区的特点是集电极电流与基极-发射极电压之间存在着一定的线性关系。
当基极-发射极电压变化时，集电极电流也相应地变化。
放大区是三极管最常用的工作区域之一，因为它能够将小信号放大成大信号。
四、特殊工作区域除了以上介绍的三个常见的工作区域外，三极管还存在一些特殊的工作区域，如反向击穿区、温度补偿区等。
这些特殊的工作区域在实际应用中较少遇到，不在本文的讨论范围内。
在实际应用中，三极管的不同工作区域具有不同的特点和应用。
截止区是用于控制电路的开关，饱和区用于放大信号，放大区用于放大小信号。
三极管在放大器、开关、振荡器等电子电路中都有广泛的应用。
总结起来，三极管的工作区域包括截止区、饱和区和放大区。
截止区下，三极管不导电，集电极电流几乎为零；饱和区下，三极管导通，集电极电流达到最大值；放大区下，三极管能够将小信号放大成大信号。
这些工作区域在不同的电路中发挥着不同的作用，是电子技术中重要的基础知识。
npn管饱和放大 截止状态
npn管饱和放大截止状态NPN管是一种三极管，它由一个n型掺杂的基区在两个p型掺杂的发射极和集电极之间构成。
它可以分为三个状态：放大状态、截止状态和饱和状态。
在这篇文章中，我们将阐述NPN管的饱和状态和截止状态。
NPN管饱和状态当NPN管的基极电压大于或等于发射极电压且集电极电压很低时，NPN管处于饱和状态。
在这种状态下，电流可以从发射极流到集电极，而且电路中的负载可以得到满足。
在饱和状态下，NPN管的开关收到控制电路中提供的电压信号，并将信号传递到负载上。
饱和状态下的NPN管的一个重要特征是其高电流放大倍数。
这意味着，即使输入信号电流较小，输出电流仍然很大。
因此，在许多电路中，NPN管被用来放大小电流信号。
NPN管截止状态当NPN管的基极电压小于较低电压（一般为0.7伏）时，NPN管处于截止状态。
在这种状态下，电路中的电流无法流动，负载也无法得到满足。
因此，在截止状态下电路中的电气信号被完全阻止。
此外，在截止状态下，NPN管的放大倍数为0。
值得一提的是，截止状态和饱和状态之间有一个重要的门槛电压（通常为0.7伏）。
当NPN管的基极电压低于这个电压时，管子就会进入截止状态。
当基极电压大于这个电压时，管子就会进入饱和状态。
总结NPN管作为三极管之一，在电子电路中起着非常重要的作用。
它可以放大信号并在必要时控制电流的流动。
NPN管的饱和状态和截止状态是其特有的两种状态，控制着电路中的电气信号。
学习这些状态对于理解NPN管的功能至关重要。
聊一下三极管截止、放大和饱和3种工作状态
聊⼀下三极管截⽌、放⼤和饱和3种⼯作状态三极管共有3种⼯作状态：截⽌状态、放⼤状态和饱和状态。
⽤于不同⽬的三极管其⼯作状态是不同的。
三极管3种⼯作状态电流特征表1-7所⽰是三极管3种⼯作状态定义和电流特征。
表1-7 三极管3种⼯作状态定义和电流特征三极管截⽌⼯作状态⽤来放⼤信号的三极管不应⼯作在截⽌状态。
倘若输⼊信号部分地进⼊了三极管特性的截⽌区，则输出会产⽣⾮线性失真。
所谓⾮线性可以这样理解，给三极管输⼊⼀个标准的正弦信号，从三极管输出的信号已不是⼀个标准的正弦信号，输出信号与输⼊信号不同就是失真。
图1-65所⽰是⾮线性失真信号波形⽰意图，产⽣这⼀失真的原因是三极管截⽌区的⾮线性。
如果三极管基极上输⼊信号的负半周进⼊三极管截⽌区，将引起削顶失真。
注意，三极管基极上的负半周信号对应于三极管集电极的是正半周信号，所以三极管集电极输出信号的正半周被三极管的截⽌区去掉，如图1-66所⽰。
当三极管⽤于开关电路时，三极管的⼀个⼯作状态就是截⽌状态。
注意，开关电路中的三极管不⽤来放⼤信号，所以不存在这样的削顶失真问题。
图1-65 ⾮线性失真信号波形⽰意图图1-66 三极管截⽌区造成的削顶失真三极管放⼤⼯作状态重要提⽰当三极管⽤来放⼤信号时，三极管⼯作在放⼤状态，输⼊三极管的信号进⼊放⼤区，这时的三极管是线性的，信号不会出现⾮线性失真。
在放⼤状态下，IC=βIB中β的⼤⼩基本不变，有⼀个基极电流就有⼀个与之相对应的集电极电流。
β值基本不变是放⼤区的⼀个特征。
在线性状态下，给三极管输⼊⼀个正弦信号，则输出的也是正弦信号，此时输出信号的幅度⽐输⼊信号要⼤，如图1-67所⽰。
这说明三极管对输⼊信号已有了放⼤作⽤，但是正弦信号的特性未改变，所以没有⾮线性失真。
图1-67 信号放⼤⽰意图重要提⽰输出信号的幅度变⼤，这也是⼀种失真，称之为线性失真。
在放⼤器中这种线性失真是需要的，没有这种线性失真放⼤器就没有放⼤能⼒。
显然，线性失真和⾮线性失真不同。
三极管的3个工作区
三极管的3个工作区三极管的三种状态也叫三个工作区域，即：截止区、放大区和饱和区。
(1)、截止区：三极管工作在截止状态，当发射结电压Ube小于0.6—0.7V的导通电压，发射结没有导通集电结处于反向偏置，没有放大作用。
(2)、放大区：三极管的发射极加正向电压（锗管约为0.3V，硅管约为0.7V），集电极加反向电压导通后，Ib控制Ic，Ic与Ib近似于线性关系，在基极加上一个小信号电流，引起集电极大的信号电流输出。
(3)、饱和区：当三极管的集电结电流IC增大到一定程度时，再增大Ib，Ic也不会增大，超出了放大区，进入了饱和区。
饱和时，Ic最大，集电极和发射之间的内阻最小，电压Uce 只有0.1V~0.3V，Uce<Ube（硅管0.3V，锗管0.1V），发射结和集电结均处于正向电压。
三极管没有放大作用，集电极和发射极相当于短路，常与截止配合于开关电路。
饱和时开关通路；截止时，开关断路见三极管工作原理。
由上可见三极管具有“开关”和“放大”两大功能。
从三极管的PN结看三个工作区：be间和bc间表现为PN结特性，在测量上可等效为二个PN结反串。
以前无件紧张时，也有三极管代二极管用的。
但二个二极管接成一个三极管来用，书上从没推荐使用。
很多书上也有习题，题目大意是这样的：三极管由二个PN结构成，能否用二个二极管接成一个三极管？答案是：否。
原因：从三极管制造工艺上和电流放大原理看，基区很薄，利于基区少数载流子通过基区而不被中和，而用二极管接成的，基区范围很大，基区的少数载流子在基区有足够的时间和空间被中和。
任何三极管都是由两个PN结组合而成的，PN结实际就是一个二极管，我们知道二极管具有单向导电性，就是说如果P极电压高于N极电压（这叫正向偏置）电流可以从二极管的P极流向N极，而当N极电压高于P极电压（这叫反向偏置）电流不能从N极流向P极。
当发射结正向偏置、集电结反向偏置，该三极管就工作在放大状态；当其发射结和集电结都是正向偏置时，该三极管就工作在饱和状态；当其发射结和集电结都是反向偏置时，该三极管就工作在截止状态。
